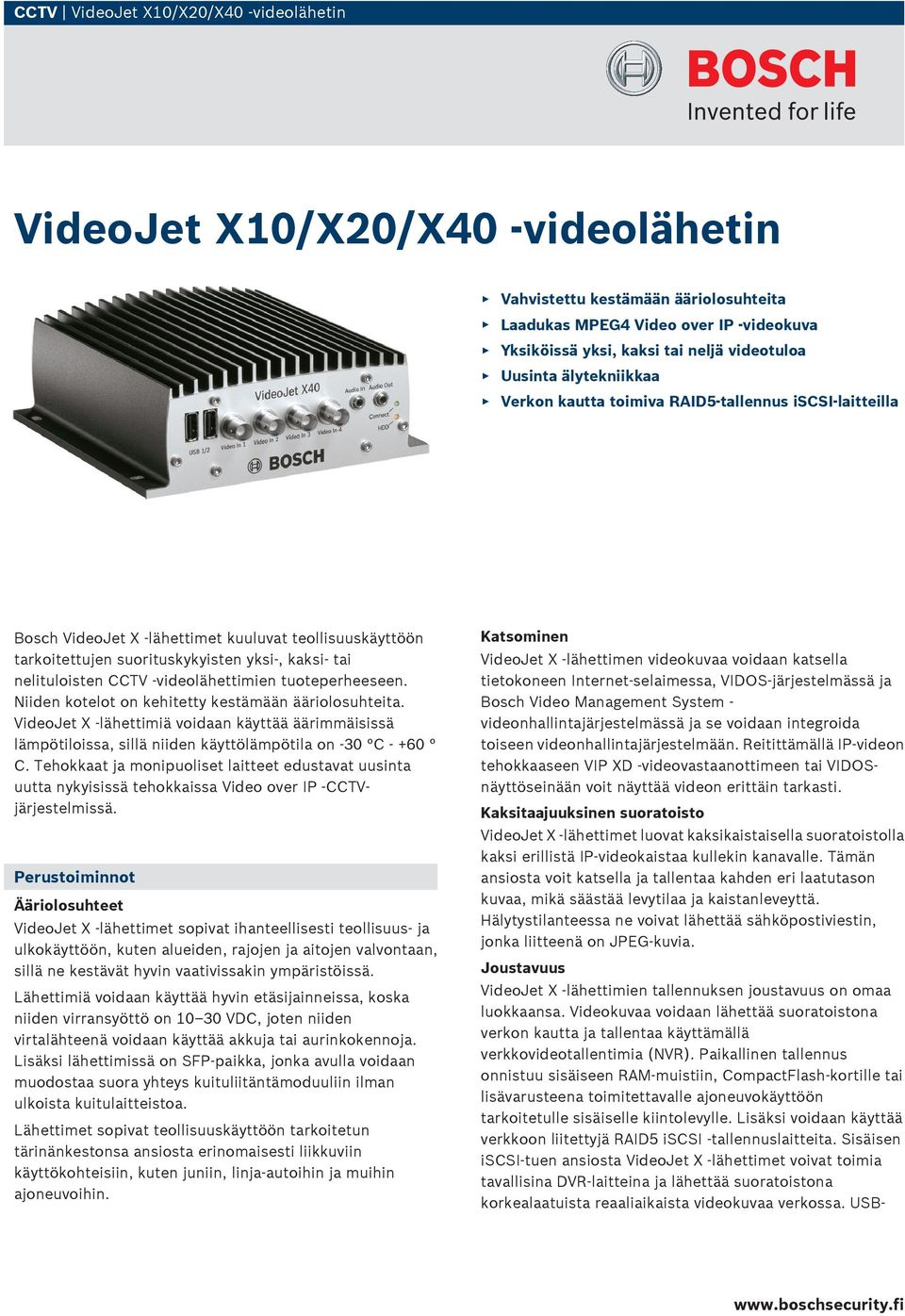

1 CCTV VideoJet X10/X20/X40 -videolähetin VideoJet X10/X20/X40 -videolähetin Vahvistettu kestämään ääriolosuhteita Laadukas MPEG4 Video over IP -videokuva Yksiköissä yksi, kaksi tai neljä videotuloa Uusinta älytekniikkaa Verkon kautta toimiva RAID5-tallennus iscsi-laitteilla Bosch VideoJet X -lähettimet kuuluvat teollisuuskäyttöön tarkoitettujen suorituskykyisten yksi-, kaksi- tai nelituloisten CCTV -videolähettimien tuoteperheeseen. Niiden kotelot on kehitetty kestämään ääriolosuhteita. VideoJet X -lähettimiä voidaan käyttää äärimmäisissä lämpötiloissa, sillä niiden käyttölämpötila on -30 C C. Tehokkaat ja monipuoliset laitteet edustavat uusinta uutta nykyisissä tehokkaissa Video over IP -CCTVjärjestelmissä. Perustoiminnot Ääriolosuhteet VideoJet X -lähettimet sopivat ihanteellisesti teollisuus- ja ulkokäyttöön, kuten alueiden, rajojen ja aitojen valvontaan, sillä ne kestävät hyvin vaativissakin ympäristöissä. Lähettimiä voidaan käyttää hyvin etäsijainneissa, koska niiden virransyöttö on VDC, joten niiden virtalähteenä voidaan käyttää akkuja tai aurinkokennoja. Lisäksi lähettimissä on SFP-paikka, jonka avulla voidaan muodostaa suora yhteys kuituliitäntämoduuliin ilman ulkoista kuitulaitteistoa. Lähettimet sopivat teollisuuskäyttöön tarkoitetun tärinänkestonsa ansiosta erinomaisesti liikkuviin käyttökohteisiin, kuten juniin, linja-autoihin ja muihin ajoneuvoihin. Katsominen VideoJet X -lähettimen videokuvaa voidaan katsella tietokoneen Internet-selaimessa, VIDOS-järjestelmässä ja Bosch Video Management System - videonhallintajärjestelmässä ja se voidaan integroida toiseen videonhallintajärjestelmään. Reitittämällä IP-videon tehokkaaseen VIP XD -videovastaanottimeen tai VIDOSnäyttöseinään voit näyttää videon erittäin tarkasti. Kaksitaajuuksinen suoratoisto VideoJet X -lähettimet luovat kaksikaistaisella suoratoistolla kaksi erillistä IP-videokaistaa kullekin kanavalle. Tämän ansiosta voit katsella ja tallentaa kahden eri laatutason kuvaa, mikä säästää levytilaa ja kaistanleveyttä. Hälytystilanteessa ne voivat lähettää sähköpostiviestin, jonka liitteenä on JPEG-kuvia. Joustavuus VideoJet X -lähettimien tallennuksen joustavuus on omaa luokkaansa. Videokuvaa voidaan lähettää suoratoistona verkon kautta ja tallentaa käyttämällä verkkovideotallentimia (NVR). Paikallinen tallennus onnistuu sisäiseen RAM-muistiin, CompactFlash-kortille tai lisävarusteena toimitettavalle ajoneuvokäyttöön tarkoitetulle sisäiselle kiintolevylle. Lisäksi voidaan käyttää verkkoon liitettyjä RAID5 iscsi -tallennuslaitteita. Sisäisen iscsi-tuen ansiosta VideoJet X -lähettimet voivat toimia tavallisina DVR-laitteina ja lähettää suoratoistona korkealaatuista reaaliaikaista videokuvaa verkossa. USB-

2 2 VideoJet X10/X20/X40 -videolähetin lisäliitännät mahdollistavat laitteiden liittämisen myöhemmin WAN-verkkoihin tai langattomiin LANverkkoihin, jolloin niitä voidaan käyttää etäsovelluksissa. Tallennusprofiilit Lähettimissä on erittäin joustava tallennuksenajoitusjärjestelmä, joka tarjoaa 10 ohjelmoitavaa tallennusprofiilia ja pystyy käsittelemään erikseen määritettyjä kameraprofiileja. Profiilien avulla hälytystilanteessa voidaan lisätä kuvanopeutta ja tarkkuutta, mikä säästää tallennustilaa muulloin kuin hälytyksen aikana. Kuvanopeudet ja tarkkuus Kun käytössä on yksi tai kaksi tuloa, lähettimet tuottavat jokaisella kanavalla MPEG-4-pakattua Video over IP - videokuvaa täydellä kuvanopeudella 25 (PAL) tai 30 (NTSC) kuvaa sekunnissa jopa tarkkuudella 4CIF. Kun käytössä on neljä tuloa, enimmäiskuvanopeus on 12,5/15 kuvaa sekunnissa tarkkuudella 4CIF. Seuraavassa taulukossa ilmoitetut enimmäiskuvanopeudet määräytyvät tarkkuuden, kuvan sisällön ja liikkeen sekä käytettävien tulojen määrän mukaan. 4 tuloa 2 tuloa 1 tulo 4CIF 12,5/15 ips 25/30 ips 25/30 ips 2/3 D1 25/30 ips 25/30 ips 25/30 ips 2CIF 25/30 ips 25/30 ips 25/30 ips ips = kuvanopeus kuvina sekunnissa Luotettavuus Luotettavuutta ajatellen kehitettyjen VideoJet X - lähettimien ominaisuuksiin sisältyvät monitoiminen virtalähde, kahdennetut Ethernet-verkkoportit, kolmas SFPverkkopaikka ja verkkoporttien vaihto-ominaisuus, kaksi USB-porttia ja vikasietoinen iscsi-massamuisti. Käyttöoikeudet VideoJet X -lähettimet tarjoavat erilaisia verkon, yksikön ja tietokanavien käyttöoikeuksia. Kolmetasoisen salasanasuojauksen lisäksi ne tukevat 802.1x-todennusta RADIUS-tunnistuspalvelimella. Selainkäyttöä voidaan rajoittaa HTTPS-suojauksella käyttämällä yksikköön tallennettua SSL-varmennetta. Kehittynyt älytekniikka VideoJet X -lähetinten sisäinen videon sisältöanalyysi tukee kehittyneen älytekniikan konseptia, jonka mukaan etälaitteista tehdään yhä älykkäämpiä. VideoJet X sisältää MOTION+-videoliiketunnistuksen. Tämä liiketunnistusalgoritmi perustuu pikselien muutoksiin ja sen ominaisuuksia ovat kohteiden suodatus koon mukaan ja kehittynyt väärinkäytön havaitseminen. Boschin älykkään videoliiketunnistuksen IVMD-tekniikka tarjoaa edistyneempiä videon sisältöanalyysisovelluksia. Tämän erikseen lisensioitavan tuotteen IVMD-algoritmi perustuu digitaaliseen kuvantamistekniikkaan, jossa käytetään pikselien, rakenteen ja liikkeen (liikeratojen) muutosten monitasoista analyysia. Helppo päivittää VideoJet X -lähettimet voidaan päivittää etäyhteydellä aina, kun uusi laiteohjelma on saatavana. Tuotteet pysyvät ajan tasalla ja niihin tehtyjä investointeja voidaan suojata vaivattomasti. Hyväksynnät Turvaluokitus Alue EU Yhdysvallat EMC-ominaisuudet Alue EU Käyttöympäristö Alue EU Suunnittelu IEC60950 UL60950 EN , video- ja äänilaitteet EN , video- ja äänilaitteet EN , hälytysjärjestelmät EN55022 ITE EN55024 ITE EN , käyttö rautatieliikenteessä EN EN EN Fc EN Db EN Ab EN Bb EN Na VideoJet X -lähettimissä on sisäinen jäähdytysputki, joka on asennettava tiettyyn suuntaan, jotta se toimii oikein. VideoJet X -lähettimet voi asentaa kaikkiin suuntiin, paitsi siten, että etuosa (BNC-liitinten puoli) on ylöspäin.

3 VideoJet X10/X20/X40 -videolähetin 3 Etuosan liittimet ja merkkivalot Sisältää osat Komponentti 1 VideoJet X -lähetin 1 Pika-asennusopas 1 CD-levy, jossa ohjelmisto ja asiakirjat 1 Porausmalli 1 Jousipuristinliitinsarja Laajan alueen virtalähteen (lisävaruste) voi tilata erikseen. Saatavana EU/US-, UK- tai AUS-virtajohtomalli. VideoJet X40 edestä 1 USB 1 ja 2 2 Videotulo 1 (mallin mukaan myös 2, 3 ja 4) 3 2-kanavainen äänitulo (1 kanava X10-mallissa) 4 1-kanavainen äänitulo 5 Kiintolevyn merkkivalo (käytössä vain kiintolevymalleissa) 6 Yhteyden merkkivalo Taustan liittimet ja merkkivalot VideoJet X -sarjan malli takaa 1 SFP GBIC -paikka 2 Compact Flash -korttipaikka 3 Ethernet 1 ja 2 4 Hälytystulo, relelähtö, sarjaliitäntä ja virtaliitäntä 5 Virran merkkivalo Tekniset tiedot Sähköominaisuudet Virtalähde Tulojännite Tehonkulutus Näyttö Videopakkaustekniikat Videosiirtonopeus Videon tarkkuus ja kuvanopeus (PAL/NTSC) Kuvasarjarakenne (GOP) Kokonaisviive Videotulo Ääni Äänistandardi Äänensiirtonopeus Tuloliitäntä Lähtöliitäntä Erillinen, yksinomainen tai ulkoinen akku VDC X10: noin 16 VA, kaikkien varusteiden kanssa X20/X40: noin 22 VA, kaikkien varusteiden kanssa MPEG 4, M JPEG, JPEG 9,6 kb/s - 6 Mb/s kanavaa kohti 4CIF (704 x 576/480), 25/30 kuvaa/s 4CIF (704 x 576/480), 12,5/15 kuvaa/s (X40: kaikki 4 tuloa käytössä) 2CIF (704 x 288/240), 25/30 kuvaa/s 2/3 D1 (464 x 576/480), 25/30 kuvaa/s 1/2 D1 (352 x 576/480), 25/30 kuvaa/s CIF (352 x 288/240), 25/30 kuvaa/s QCIF (176 x 144/120), 25/30 kuvaa/s I, IP 120 ms VideoJet X10: 1 BNC-liitin VideoJet X20: 2 BNC-liitintä VideoJet X40: 4 BNC-liitintä Analoginen komposiitti (NTSC tai PAL) 75 ohmia, kytkettävissä, 0,7-1,2 Vpp G.711; 300 Hz - 3,4 khz 80 kb/s 8 khz:n näytteenottotaajuudella Kaksi monokanavaa 3,5 mm:n stereoliitännän kautta, 9 kohm (tyypillinen), 5,5 Vpp (enint.) (vain yksi kanava X10-mallissa) Monolähtöliitäntä 3,5 mm:n stereoliitännän kautta, 10 kohm: 3,0 Vpp / 16 ohm: 1,7 Vpp (tyypillinen)

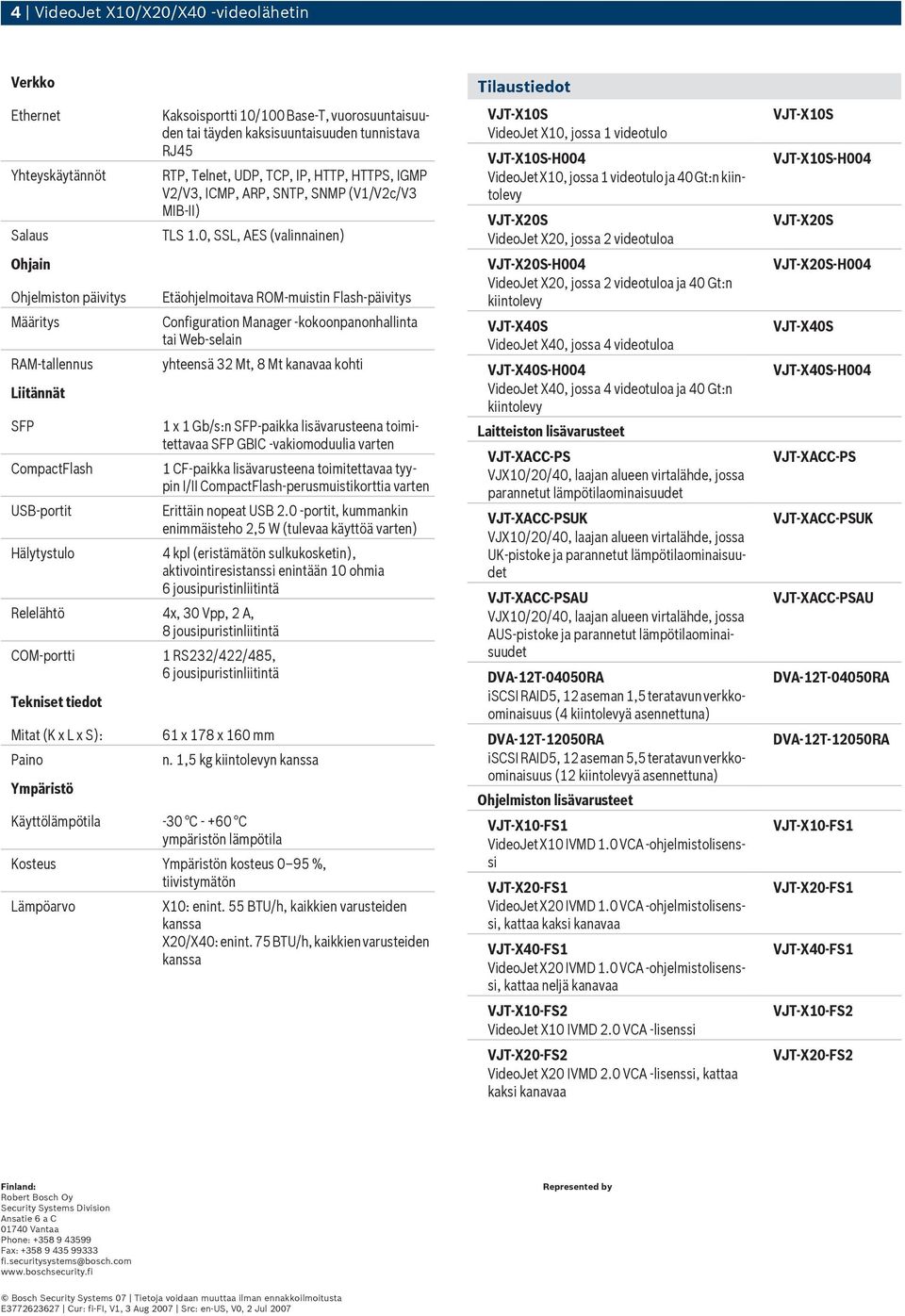

4 4 VideoJet X10/X20/X40 -videolähetin Verkko Ethernet Yhteyskäytännöt Salaus Ohjain Ohjelmiston päivitys Määritys RAM-tallennus Liitännät SFP CompactFlash USB-portit Hälytystulo Kaksoisportti 10/100 Base-T, vuorosuuntaisuuden tai täyden kaksisuuntaisuuden tunnistava RJ45 RTP, Telnet, UDP, TCP, IP, HTTP, HTTPS, IGMP V2/V3, ICMP, ARP, SNTP, SNMP (V1/V2c/V3 MIB-II) TLS 1.0, SSL, AES (valinnainen) Etäohjelmoitava ROM-muistin Flash-päivitys Configuration Manager -kokoonpanonhallinta tai Web-selain yhteensä 32 Mt, 8 Mt kanavaa kohti 1 x 1 Gb/s:n SFP-paikka lisävarusteena toimitettavaa SFP GBIC -vakiomoduulia varten 1 CF-paikka lisävarusteena toimitettavaa tyypin I/II CompactFlash-perusmuistikorttia varten Erittäin nopeat USB 2.0 -portit, kummankin enimmäisteho 2,5 W (tulevaa käyttöä varten) 4 kpl (eristämätön sulkukosketin), aktivointiresistanssi enintään 10 ohmia 6 jousipuristinliitintä Relelähtö 4x, 30 Vpp, 2 A, 8 jousipuristinliitintä COM-portti Tekniset tiedot Mitat (K x L x S): Paino Ympäristö 1 RS232/422/485, 6 jousipuristinliitintä 61 x 178 x 160 mm n. 1,5 kg kiintolevyn kanssa Käyttölämpötila -30 C C ympäristön lämpötila Kosteus Ympäristön kosteus 0 95 %, tiivistymätön Lämpöarvo X10: enint. 55 BTU/h, kaikkien varusteiden kanssa X20/X40: enint. 75 BTU/h, kaikkien varusteiden kanssa Tilaustiedot VJT X10S VideoJet X10, jossa 1 videotulo VJT X10S H004 VideoJet X10, jossa 1 videotulo ja 40 Gt:n kiintolevy VJT X20S VideoJet X20, jossa 2 videotuloa VJT X20S H004 VideoJet X20, jossa 2 videotuloa ja 40 Gt:n kiintolevy VJT X40S VideoJet X40, jossa 4 videotuloa VJT X40S H004 VideoJet X40, jossa 4 videotuloa ja 40 Gt:n kiintolevy Laitteiston lisävarusteet VJT XACC PS VJX10/20/40, laajan alueen virtalähde, jossa parannetut lämpötilaominaisuudet VJT XACC PSUK VJX10/20/40, laajan alueen virtalähde, jossa UK-pistoke ja parannetut lämpötilaominaisuudet VJT XACC PSAU VJX10/20/40, laajan alueen virtalähde, jossa AUS-pistoke ja parannetut lämpötilaominaisuudet DVA 12T 04050RA iscsi RAID5, 12 aseman 1,5 teratavun verkkoominaisuus (4 kiintolevyä asennettuna) DVA 12T 12050RA iscsi RAID5, 12 aseman 5,5 teratavun verkkoominaisuus (12 kiintolevyä asennettuna) Ohjelmiston lisävarusteet VJT X10 FS1 VideoJet X10 IVMD 1.0 VCA -ohjelmistolisenssi VJT X20 FS1 VideoJet X20 IVMD 1.0 VCA -ohjelmistolisenssi, kattaa kaksi kanavaa VJT X40 FS1 VideoJet X20 IVMD 1.0 VCA -ohjelmistolisenssi, kattaa neljä kanavaa VJT X10 FS2 VideoJet X10 IVMD 2.0 VCA -lisenssi VJT X20 FS2 VideoJet X20 IVMD 2.0 VCA -lisenssi, kattaa kaksi kanavaa VJT X10S VJT-X10S-H004 VJT X20S VJT-X20S-H004 VJT-X40S VJT-X40S-H004 VJT-XACC-PS VJT-XACC-PSUK VJT-XACC-PSAU DVA-12T-04050RA DVA-12T-12050RA VJT-X10-FS1 VJT-X20-FS1 VJT-X40-FS1 VJT-X10-FS2 VJT-X20-FS2 Finland: Robert Bosch Oy Security Systems Division Ansatie 6 a C Vantaa Phone: Fax: fi.securitysystems@bosch.com Represented by Bosch Security Systems 07 Tietoja voidaan muuttaa ilman ennakkoilmoitusta E Cur: fi-fi, V1, 3 Aug 2007 Src: en-us, V0, 2 Jul 2007

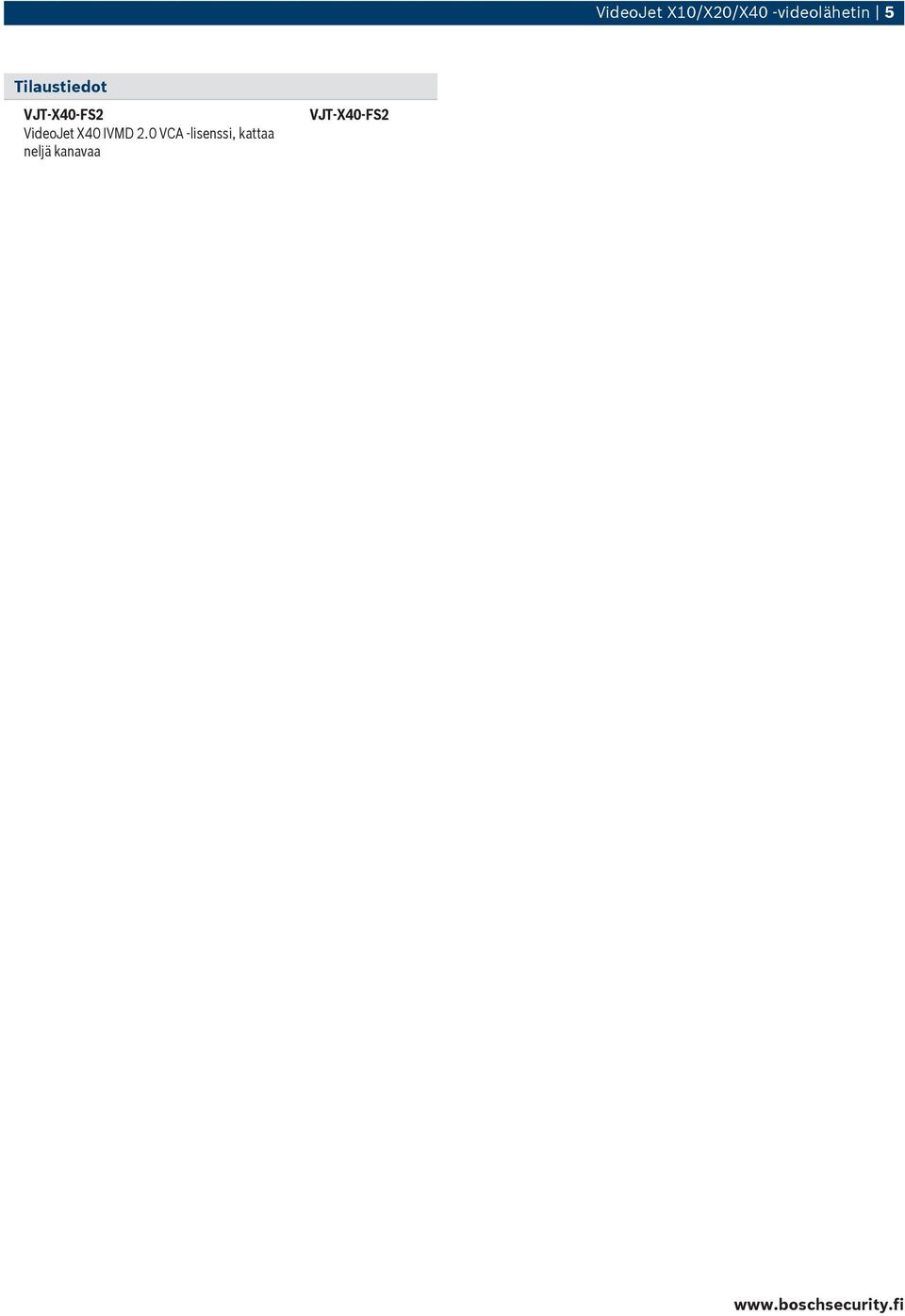

5 VideoJet X10/X20/X40 -videolähetin 5 Tilaustiedot VJT X40 FS2 VideoJet X40 IVMD 2.0 VCA -lisenssi, kattaa neljä kanavaa VJT-X40-FS2
