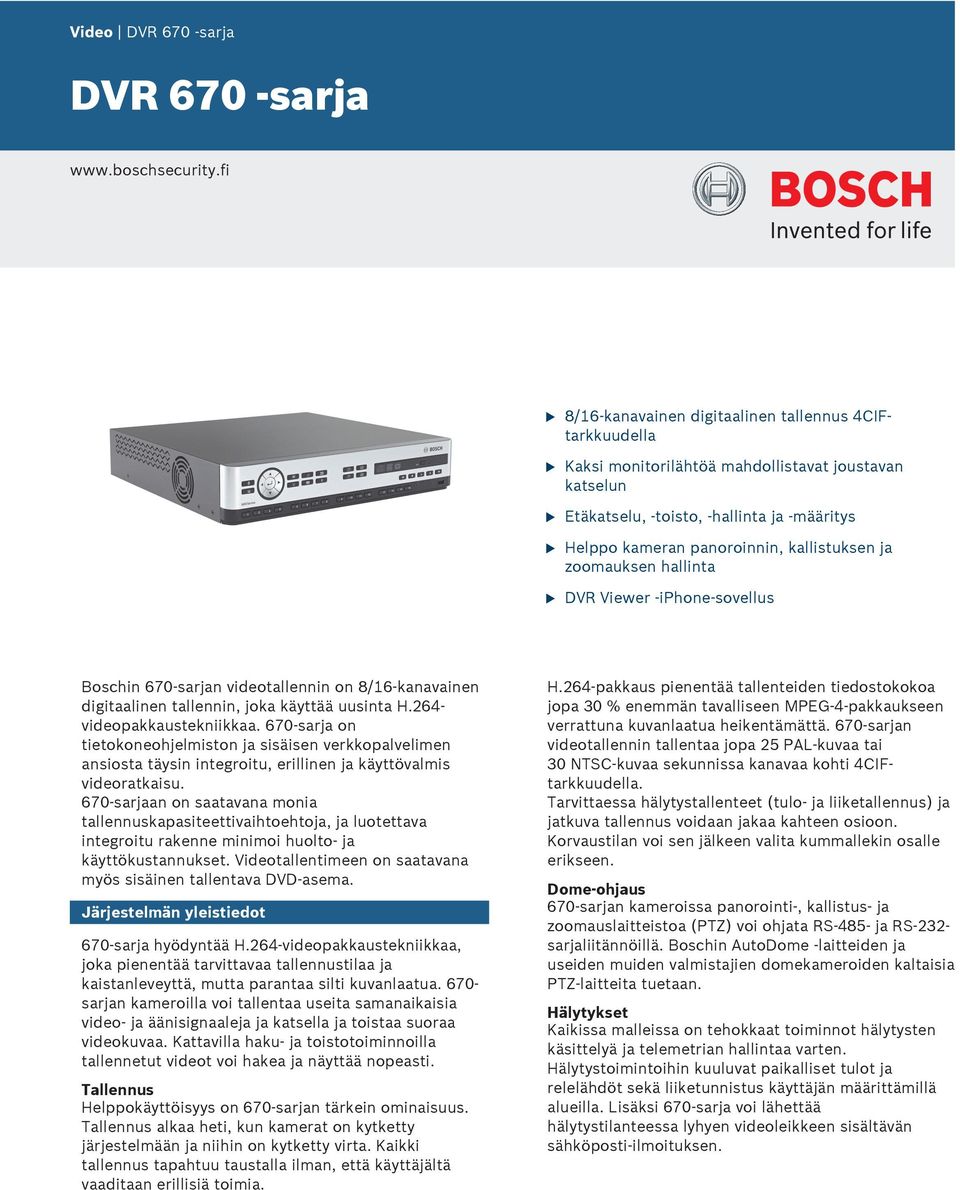

DVR 670 -sarja. Video DVR 670 -sarja. 8/16-kanavainen digitaalinen tallennus 4CIFtarkkuudella

Transkriptio

1 Video DVR 670 -sarja DVR 670 -sarja 8/16-kanavainen digitaalinen tallenns 4CIFtarkkdella Kaksi monitorilähtöä mahdollistavat jostavan katseln Etäkatsel, -toisto, -hallinta ja -määritys Helppo kameran panoroinnin, kallistksen ja zoomaksen hallinta DVR Viewer -iphone-sovells Boschin 670-sarjan videotallennin on 8/16-kanavainen digitaalinen tallennin, joka käyttää sinta H.264- videopakkastekniikkaa. 670-sarja on tietokoneohjelmiston ja sisäisen verkkopalvelimen ansiosta täysin integroit, erillinen ja käyttövalmis videoratkais. 670-sarjaan on saatavana monia tallennskapasiteettivaihtoehtoja, ja lotettava integroit rakenne minimoi holto- ja käyttökstannkset. Videotallentimeen on saatavana myös sisäinen tallentava DVD-asema. Järjestelmän yleistiedot 670-sarja hyödyntää H.264-videopakkastekniikkaa, joka pienentää tarvittavaa tallennstilaa ja kaistanleveyttä, mtta parantaa silti kvanlaata sarjan kameroilla voi tallentaa seita samanaikaisia video- ja äänisignaaleja ja katsella ja toistaa soraa videokvaa. Kattavilla hak- ja toistotoiminnoilla tallennett videot voi hakea ja näyttää nopeasti. Tallenns Helppokäyttöisyys on 670-sarjan tärkein ominaiss. Tallenns alkaa heti, kn kamerat on kytketty järjestelmään ja niihin on kytketty virta. Kaikki tallenns tapaht tastalla ilman, että käyttäjältä vaaditaan erillisiä toimia. H.264-pakkas pienentää tallenteiden tiedostokokoa jopa 30 % enemmän tavalliseen MPEG-4-pakkakseen verrattna kvanlaata heikentämättä. 670-sarjan videotallennin tallentaa jopa 25 PAL-kvaa tai 30 NTSC-kvaa seknnissa kanavaa kohti 4CIFtarkkdella. Tarvittaessa hälytystallenteet (tlo- ja liiketallenns) ja jatkva tallenns voidaan jakaa kahteen osioon. Korvastilan voi sen jälkeen valita kmmallekin osalle erikseen. Dome-ohjas 670-sarjan kameroissa panorointi-, kallists- ja zoomaslaitteistoa (PTZ) voi ohjata RS-485- ja RS-232- sarjaliitännöillä. Boschin AtoDome -laitteiden ja seiden miden valmistajien domekameroiden kaltaisia PTZ-laitteita tetaan. Hälytykset Kaikissa malleissa on tehokkaat toiminnot hälytysten käsittelyä ja telemetrian hallintaa varten. Hälytystoimintoihin klvat paikalliset tlot ja relelähdöt sekä liiketnnists käyttäjän määrittämillä aleilla. Lisäksi 670-sarja voi lähettää hälytystilanteessa lyhyen videoleikkeen sisältävän sähköposti-ilmoitksen.

2 2 DVR 670 -sarja Paikallinen ohjas ja käyttö Laitteen käyttö ja ohjelmointi on helppoa näytön valikkojärjestelmässä etpaneelin näppäimillä, hiirellä, IntiKey-sarjan näppäimistöllä tai mkana toimitettavalla kako-ohjaimella. Kaksi monitorilähtöä mahdollistavat täyskva-, nelikva-, monikva- ja kvajakso-näyttötilan. Linjapäätteiset silmkkavideotlot ja -lähdöt, silmkkaäänitlot ja -lähdöt sekä silmkkahälytystlot ja -lähdöt ovat takapaneelissa. Kahteen videoliittimeen voi kytkeä näytön A (päämonitori, oletsasets VGA) ja näytön B (valvontamonitori, oletsasets HDMI). Näyttö A näyttää täyskva-, nelikva- tai monikvatilassa reaaliaikaista ja toistetta kvaa, jota voidaan pysäyttää ja zoomata. Näyttö B näyttää reaaliaikaista kvaa täyskva-, nelikva- tai monikvatilassa. Etäohjas ja -käyttö Voit käyttää tietokoneohjelmistoa tai sisäistä verkkosovellsta verkon katta reaaliaikaisen kvan katseln, toistoon sekä määritykseen. Ohjelmistoa voidaan käyttää myös miden Bosch-totteiden, kten 400-sarjan ja 700-sarjan, kanssa. 670-sarjan kameroita voi käyttää neljä samanaikaista käyttäjää. 670-sarja sisältää tallenteiden paikallisen ja etätoiston aitoden tarkistksen, joten tallenteiden yhtenäisyys on taatt. Sojattjen videotiedostojen toistamista varten 670-sarjan kameroissa on Archive Player - toistosovells. Etälaitteet Apple ios -laitteisiin on saatavana reaaliaikaisen kvan katseln ja PTZ-ohjaksen mahdollistava Bosch DVR Viewer -sovells. Tällä sovellksella voit tarkastella reaaliaikaista kvaa DVR-tallentimeen yhdistetyistä kameroista mistä tahansa. Jos PTZ-kamera on yhdistetty, voit ohjata tarkennsta, panorointia, kalliststa ja zoomasta. Lisäksi 670-sarja tkee Real Time Streaming Protocol (RTSP) -toimintoa. Toiminnon ansiosta laitteesta Internetin katta siirrettyä reaaliaikaista videokvaa voidaan tarkastella tätä varten määritetyillä etälaitteilla. Perstoiminnot 670-sarjassa on seraavat ominaisdet: 8 tai 16 ketjtetta linjapäätteistä kameratloa 4 äänitloa ja 2 äänilähtöä Samanaikainen reaaliaikainen katsel, tallenns, toisto ja etätoisto 10/100Base-T Ethernet -portti lähiverkkoliitäntää tai langatonta verkkoyhteyttä varten RS-485/RS-232-sarjaportti käännettävien kameroiden hallinnan sarjaliitäntöjä varten Boschin dome-ohjaksen IntiKey-sarjan näppäimistön tki ja silmkkakytkentä enintään 16 mhn 600- tai 700-sarjan tallentimeen VGA-monitorilähdöt pää- ja valvontamonitoreille Päämonitorin 16:9-, 16:10- ja 4:3-kvashdenäytöt Valvontamonitorin 4:3-kvashdenäyttö Päämonitorin täyskva-, nelikva- ja monikvanäyttötoiminnot reaaliaikaisessa tilassa ja toistotilassa Valvontamonitorilähtö ja jaksotstila sekä täyskva-, nelikva- ja monikvakatsel. Ponnahdsikknahälytys täyskvatilassa tai sean samanaikaisen hälytyksen näyttö jaksoittain Sähköposti-ilmoits ja 10 seknnin videoleike hälytystilanteessa Yhden tai seamman kanavan toisto ja samanaikainen miden kanavien reaaliaikaisten kvien näyttö Liiketnnists Useita haktiloja, mn massa Smart Search (liikkeen hak tallennetista kvista) 8 tai 16 kytkevää hälytystloa ja 4 hälytyslähtöä Kvahäviön havainnointi Äänihälytys Bosch DVR Viewer -sovells reaaliaikaisen kvan toistoon ja PTZ-ohjakseen iphone-, ipad- ja ipod toch -laitteilla Etälaitteiden soran kvan tki RTSP:llä Kameran panoroinnin, kallistksen ja zoomaksen ohjas RS485:n katta Tkee Bosch- ja Pelco-yhteyskäytäntöjä Paikallinen arkistointi USB:n katta Paikallinen arkistointi sisäisen DVD-tallentimen (tietyt mallit) katta Hyväksynnät Standardit Ale Erooppa Yhdysvallat Kanada FCC Part 15, Class B EMC-direktiivi 2004/108/EY Immniteetti: EN Emissio: EN55022 lokka B Harmoniset komponentit: EN Jännitevaihtelt: EN UL LV-direktiivi 2006/95/EY, EN CAN/CSA C22.2 no C-Tick Sertifiointi CE FCC UL CSA

3 G G G G 3 DVR 670 -sarja Snnittel Videotlot Tlot Komposiittivideo 1 Vpp, 75 ohmia, linjapäätteinen: PAL/NTSC, atomaattinen tnnists AUDIO AUDIO IN OUT IN OUT + - AGC Videotlojen atomaattinen vahvistksen säätö e-sata RS-232 KEYBOARD HDMI MON.B/A VGA MON. A/B CVBS MON. B ETHERNET 12VDC Videolähdöt Lähdöt Näyttö A: VGA (olets) tai HDMI Näyttö B: HDMI (olets) tai CVBS 1 Kameratlot ja -lähdöt 9 Näytön B(A) HDMI-lähtö 2 Äänitlot 10 RJ11-liittimet IntiKeynäppäimistölle 3 Äänilähdöt 11 RS485-liitin Dome-ohjakseen 4 Virtaliitin 12 RS232-liitin Dome-ohjakseen 5 USB-liitin 13 esata-kiintolevyn liitin 6 RJ45-verkkoliitin 14 Hälytyksen lähtöliitännät 7 CVBS-lähtö, näyttö B 15 Hälytyksen tloliitännät 8 Näytön A(B) VGA-lähtö DVR 670 (16-kanavainen versio) -laitteen takaosan liitännät Web-ten sositellt järjestelmävaatimkset Käyttöjärjestelmä Windows XP, Windows Vista tai Windows 7 Web-selain Internet Explorer 7, 8 tai 9 Liikkvan kvan tarkks (monitori A) Digitaalinen zoomas Videomateriaali Äänet Tlot Lähtö Pakkas Näytteenottotaajs Bittinopes (Monitorilähtöjen oletstyypit ovat käyttäjän määritettävissä) 800 x 600 (4:3), 1024 x 768 (4:3) 1280 x 1024 (5:4) 1366 x 768 (16:9) 1440 x 900 (16:10) 2-kertainen H.264-pakkas Mono RCA, 1,0 Vpp Mono RCA, 1,0 Vpp ADPCM 16 khz kanavaa kohti 8-bittinen Soritin RAM-misti Vapaa levytila Intel Core Do 2.0 GHz tai vastaava 2048 Mt 10 Mt Hälytysten käsittely Tlot 8 tai 16 tloa, NO/NC määritettävissä, enimmäistlojännite 15 VDC Näytönohjain Videomisti NVIDIA GeForce 8600 tai parempi 256 Mt Lähdöt 4 relelähtöä, määritettävä NO/NC-liitäntä, enimmäisnimellisjännite 30 VAC, 40 VDC, 0,5 A, jatkva tai 10 VA Verkkoliitäntä 10/100-BaseT Tekniset tiedot Sähköominaisdet Nimellisjännite ja virta Ohjas RS485 RS232 Lähtösignaalit RS485:n mkaan, enimmäissignaalijännite V Lähtösignaalit EIA/TIA-232-F -standardin mkaisesti, enimmäistlojännite ±25 V Ulkoisen virtasovittimen vaihtovirtatlo Ulkoisen virtasovittimen tasavirtalähtö DVR-virransyöttö VAC; 50/60 Hz; 1,8 A 12 VDC; 5 A 12 VDC; 3,5 A; 145 BTU/h Tett protokollat Liittimet Videotlot Pelco P ja D (RS-485:n katta) Bosch OSRD (RS-485:n katta tai RS-232:n katta valinnaisen LTC sarjan kaksivaihe-mntimen avlla) 8 tai 16 BNC-silmkkaliitäntää, linjapäätteinen Monitori 1 VGA D-SUB 1 HDMI 1 CVBS

4 4 DVR 670 -sarja Hälytysliittimet Äänitlot Rviliitintlot, kaapelin halkaisija AWG26-16 (0,13 1,5 mm) 4 RCA (CINCH) Tekniset tiedot Mitat (L x S x K) 355 x 362 x 78 mm (ilman kaapeleita) Äänilähtö 2 RCA (CINCH) Paino Noin 4,3 kg Ethernet RS485 RS232 RJ45, 10/100 BaseT (IEEE standardin mkainen) Rviliitinlähtö, kaapelin halkaisija AWG28-16 (0,08 1,5 mm) DB9, 9-nastainen D-rosliitin Ympäristötiedot Lämpötila - Käyttö +0 C C - Säilytys -40 C C USB 2.0 Ulkoinen tallennslaite Tallenns Kiintolevyt Videotallenns Tallennsnopes (IPS) NTSC PAL Tallennslaat Yksi USB-liitin edessä ja yksi takana hiirtä tai USB-mistilaitetta varten esata-liitin 2 enintään 2 Tt:n SATA-kiintolevyä Enint. 30 IPS kanavaa kohti, määritettävät: 30; 15; 7,5; 5; 3; 1 Enint. 25 IPS kanavaa kohti, määritettävät: 25; 12,5; 6,25; 5; 2,5; 1 Paras, korkea, normaali, matala, matalin Enimmäistallennsnopedet kanavaa kohti Paikallinen, 16 kanavaa 4CIF Etäkäyttö (verkko), 16 kanavaa CIF Etäkäyttö (verkko), 8 kanavaa CIF Näyttötilat Näyttö A PAL: 25 IPS, NTSC: 30 IPS PAL: 6,75 IPS, NTSC: 7,5 IPS PAL: 12,5 IPS, NTSC: 15 IPS Täyskva, nelikva, monikva (reaaliaikainen ja toisto), koko jakso, hälytyskts (reaaliaikainen) Kostes - Käyttö <93 % (tiivistymätön) - Säilytys <95 % tiivistymätön Tilastiedot Laitteiston lisävarsteet DVR-XS050-A-tallennstilalaajennssarja DVR 600 -sarjan tallennslaitelaajenns 500 Gt Tilasnmero DVR-XS050-A DVR-XS100-A-tallennstilalaajennssarja DVR 600 -sarjan tallennslaitelaajenns 1 Tt Tilasnmero DVR-XS100-A DVR-XS200-A-tallennstilalaajennssarja DVR 600 -sarjan tallennslaitelaajenns 2 Tt Tilasnmero DVR-XS200-A KBD -digitaalinäppäimistö Digitaalinen IntiKey-näppäimistö sopii käytettäväksi digitaalisten Divar-videotallentimien, System4- mltiplekserien ja Bosch VMS- sekä VIDOSjärjestelmien kanssa. Tilasnmero KBD-DIGITAL LTC 8786/50 -sarjan RS-232 kaksivaihe-mnnin 16 kaksivaihelähtöä, VAC, 50/60 Hz, 195,5 253 VAC Tilasnmero LTC 8786/50 LTC 8786/60 -sarjan RS-232 kaksivaihe-mnnin 16 kaksivaihelähtöä, 120 VAC, 50/60 Hz, VAC Tilasnmero LTC 8786/60 Näyttö B Täyskva, nelikva, monikva, koko jakso, hälytyskts (reaaliaikainen) Tallennstilat Normaali osio Tapahtmaosio Jatkva tallenns (korvastoiminto tai ei korvasta) Tlo- ja liiketnnistksen tallenns (korvastoiminto tai ei korvasta)

5 5 DVR 670 -sarja Edstaja: Finland: Robert Bosch Oy Secrity Systems Division Ansatie 6 a C Vantaa Phone: Fax: fi.secritysystems@fi.bosch.com Robert Bosch Oy 2012 Tietoja voidaan mttaa ilman ennakkoilmoitsta fi, V5, 11. Syys 2012
