VDM-3x5- ja VDC-4x5-sarjojen FlexiDome VF- ja XT+-domekamerat

Transkriptio

1 CCTV VDM-3x5- ja VDC-4x5-sarjojen FlexiDome VF- ja XT+-domekamerat VDM-3x5- ja VDC-4x5-sarjojen FlexiDome VF- ja XT+-domekamerat Kestävät ja iskunkestävät mallit 1/3 tuuman kuvasensori, CCD-kameratekniikka Ensiluokkainen kuvanlaatu lähes kaikissa tilanteissa 540 TVL:n väritarkkuus AC- tai DC-käyttö Patentoitu kuvun muoto takaa 90 asteen pystysuuntaisen kuva-alan Parannettua herkkyyttä NightSense-tekniikalla Kaksisuuntainen Bilinx-tiedonsiirtotekniikka FlexiDome VF - ja FlexiDome XT+ -sarjojen domekamerat ovat erinomainen valinta lähes kaikkiin sisä- ja ulkokäyttöön tarkoitettuihin ratkaisuihin. FlexiDome XT+ -mallin valettu alumiinikotelo, polykarbonaattikupu ja kovitettu sisätiiviste kestävät jopa 120 lbs:ää vastaavan voiman. FlexiDome VF - mallissa on tavallinen tarkoitettu kotelo. Nämä yksiköt voivat sisältää täysin varustellun väri- tai mustavalkokameran, jossa on 1/3 tuuman CCD ja integroitu Varifocal-objektiivi. Asennus sujuu helposti ja nopeasti, sillä kamerat toimitetaan valmiiksi koottuina ja käyttövalmiina. Asentajat voivat valita juuri tarvittavan kuva-alan käyttämällä patentoitua panerointi/kallistus/kierto-mekanismia. Valittavana on useita asennusvaihtoehtoja, kuten pinta-, 4S-, seinä- ja kulma-asennus sekä asennus alaslaskettuun välikattoon. FlexiDome VF - ja FlexiDome XT+ -kamerat ovat ihanteellinen ratkaisu useisiin valvontasovelluksiin. Pienen koon, tyylikkään muotoilun ja uppoasennettavan kuoren ansiosta ne sopivat mihin tahansa sisustukseen. Kameran kotelo takaa lisäsuojan, jota tarvitaan esimerkiksi kouluissa, pankeissa, vankiloissa, pysäköintihalleissa, myymälöissä ja liikerakennuksissa. Perustoiminnot Tekniikka FlexiDome VF - ja FlexiDome XT+ -sarjoissa käytetään uusinta kuvantamistekniikkaa ja tarkkuudeltaan 540 TVL:n värikameroita. Korkeatasoisen herkkyyden, suuren erottelukyvyn ja erinomaisen kuvan laadun ansiosta nämä kamerat toimivat optimaalisesti kaikissa ympäristöissä. Objektivalikoiman ansiosta kamerat ovat hyvin monipuolisia, sillä tarjolla on niin tavallisia ja telekuva- kuin hämärien olosuhteidenkin sovelluksia. Käyttö Ohjatun objektiivitoiminnon ja tarkennuksen aputoiminnon ansiosta objektiivien säätäminen on helppoa. Lisäksi ne takaavat, että tarkennus säilyy sopivana koko 24 tunnin jakson ajan. Kaikkia kameroita voi käyttää sekä vaihto- että tasavirralla. LineLock-verkkolukko ja vaiheen säätö ovat käytössä käytettäessä vaihtovirtaa. FlexiDomen värimalleissa oleva NightSense-ominaisuus voi kasvattaa kameran erinomaisen herkkyyden kolminkertaiseksi mustavalkokäytössä. Kaikissa kameroissa käytetään Bilinxtekniikkaa, jonka avulla teknikot voivat määrittää ja hallita kameran säätöjä videokaapelin kautta. Painikkeet ja merkkivalot OSD Viiden painikkeen käyttö

2 2 VDM-3x5- ja VDC-4x5-sarjojen FlexiDome VF- ja XT+-domekamerat Kytkennät Videoliitännän BNC-liitin, jossa on vapaa kytkentä Virtaliitäntä vapaiden liitäntöjen kautta Hyväksynnät VDC-455V03-10 PAL 2,6-6 mm F1,4 VDC-455V03-20 NTSC 2,6-6 mm F1,4 VDC-455V04-10 PAL 3,7-12 mm F1,6 VDC-455V04-20 NTSC 3,7-12 mm F1,6 Turvallisuus Immuniteetti UL 1950; CSA 22.2 nro 950; EN (CE) EN (CE) Emissio EN luokka B (CE); FCC, luokka B osa 15 Suojaus vedeltä ja pölyltä IP 66 ja NEMA-4X (vain mallit VDM-355 ja VDC-455) Suunnittelu Mitat millimetreinä BNC:stä UTP-vastaanottimeen A Mustavalkoinen F 2,6-6 mm F1,4 B (NightSense) G PAL-väri tai CCIR-mustavalko C Kestävä H NTSC-väri tai EIA-mustavalko D Iskunkestävä I Pinta-asennus E 4-9 mm F1,6 (kestävä malli) 3,7-12 mm F1,6 (iskunkestävä malli) FlexiDome VF -mallin yleiskuvaus J Uppoasennus Malli Vakio Objektiivi Mustavalkoinen VDM-345V03-10 CCIR 2,6-6 mm F1,4 VDM-345V03-20 EIA 2,6-6 mm F1,4 VDM-345V04-10 CCIR 4-9 mm F1,6 VDM-345V04-20 EIA 4-9 mm F1,6 VDC-445V03-10 PAL 2,6-6 mm F1,4 VDC-445V03-20 NTSC 2,6-6 mm F1,4 VDC-445V04-10 PAL 4-9 mm F1,6 VDC-445V04-20 NTSC 4-9 mm F1,6 Mitat millimetreinä, kestävät FlexiDome VF -uppoasennusmallit FlexiDome XT+ -mallin yleiskuvaus Malli Vakio Objektiivi Mustavalkoinen VDM-355V03-10 CCIR 2,6-6 mm F1,4 VDM-355V03-20 EIA 2,6-6 mm F1,4 VDM-355V04-10 CCIR 3,7-12 mm F1,6 VDM-355V04-20 EIA 3,7-12 mm F1,6 Mitat millimetreinä, kestävät FlexiDome VF -pinta-asennusmallit

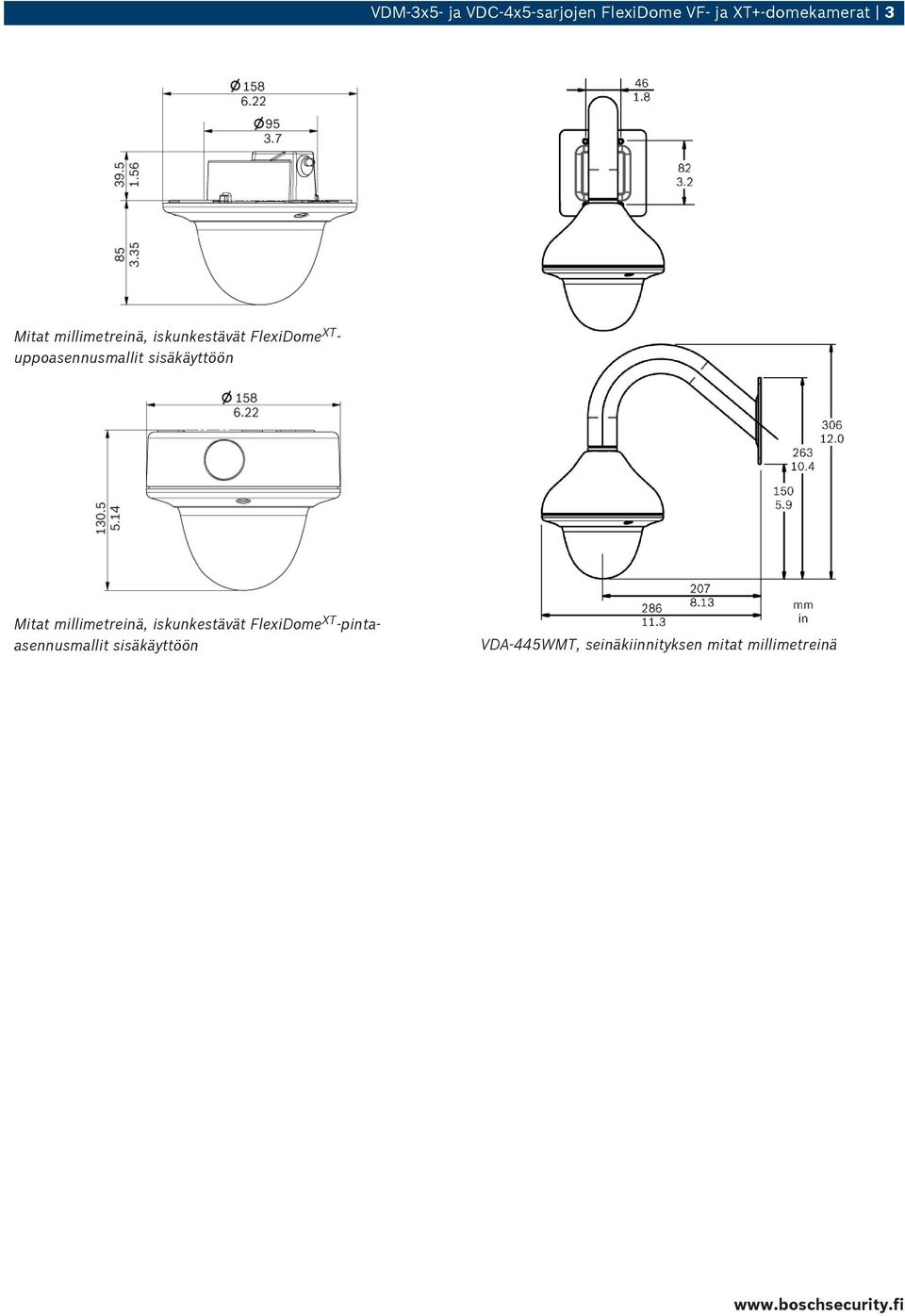

3 VDM-3x5- ja VDC-4x5-sarjojen FlexiDome VF- ja XT+-domekamerat 3 Mitat millimetreinä, iskunkestävät FlexiDome XT - uppoasennusmallit Mitat millimetreinä, iskunkestävät FlexiDome XT -pintaasennusmallit VDA-445WMT, seinäkiinnityksen mitat millimetreinä

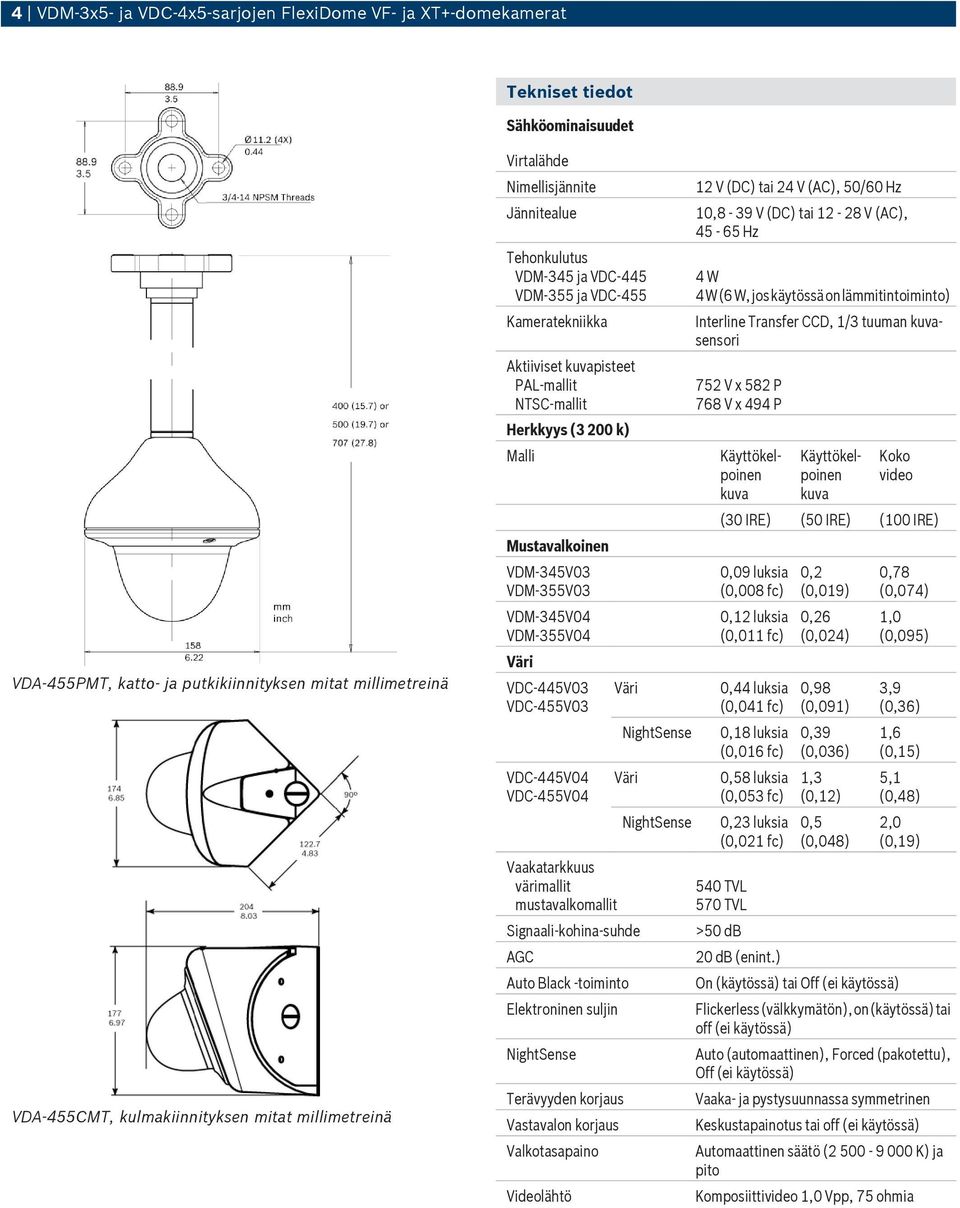

4 4 VDM-3x5- ja VDC-4x5-sarjojen FlexiDome VF- ja XT+-domekamerat Tekniset tiedot Sähköominaisuudet VDA-455PMT, katto- ja putkikiinnityksen mitat millimetreinä VDA-455CMT, kulmakiinnityksen mitat millimetreinä Virtalähde Nimellisjännite Jännitealue Tehonkulutus VDM-345 ja VDC-445 VDM-355 ja VDC-455 Kameratekniikka Aktiiviset kuvapisteet PAL-mallit NTSC-mallit Herkkyys (3 200 k) Malli Mustavalkoinen VDM-345V03 VDM-355V03 VDM-345V04 VDM-355V04 VDC-445V03 VDC-455V03 VDC-445V04 VDC-455V04 Vaakatarkkuus t t NightSense Signaali-kohina-suhde AGC Auto Black -toiminto Elektroninen suljin NightSense Terävyyden korjaus Vastavalon korjaus Valkotasapaino Videolähtö NightSense 12 V (DC) tai 24 V (AC), 50/60 Hz 10,8-39 V (DC) tai V (AC), Hz 4 W 4 W (6 W, jos käytössä on lämmitintoiminto) 752 V x 582 P 768 V x 494 P Interline Transfer CCD, 1/3 tuuman kuvasensori Käyttökelpoinen kuva Käyttökelpoinen kuva Koko video (30 IRE) (50 IRE) (100 IRE) 0,09 luksia (0,008 fc) 0,12 luksia (0,011 fc) 0,44 luksia (0,041 fc) 0,18 luksia (0,016 fc) 0,58 luksia (0,053 fc) 0,23 luksia (0,021 fc) 540 TVL 570 TVL >50 db 20 db (enint.) 0,2 (0,019) 0,26 (0,024) 0,98 (0,091) 0,39 (0,036) 1,3 (0,12) 0,5 (0,048) On (käytössä) tai Off (ei käytössä) 0,78 (0,074) 1,0 (0,095) 3,9 (0,36) 1,6 (0,15) 5,1 (0,48) 2,0 (0,19) Flickerless (välkkymätön), on (käytössä) tai off (ei käytössä) Auto (automaattinen), Forced (pakotettu), Off (ei käytössä) Vaaka- ja pystysuunnassa symmetrinen Keskustapainotus tai off (ei käytössä) Automaattinen säätö ( K) ja pito Komposiittivideo 1,0 Vpp, 75 ohmia

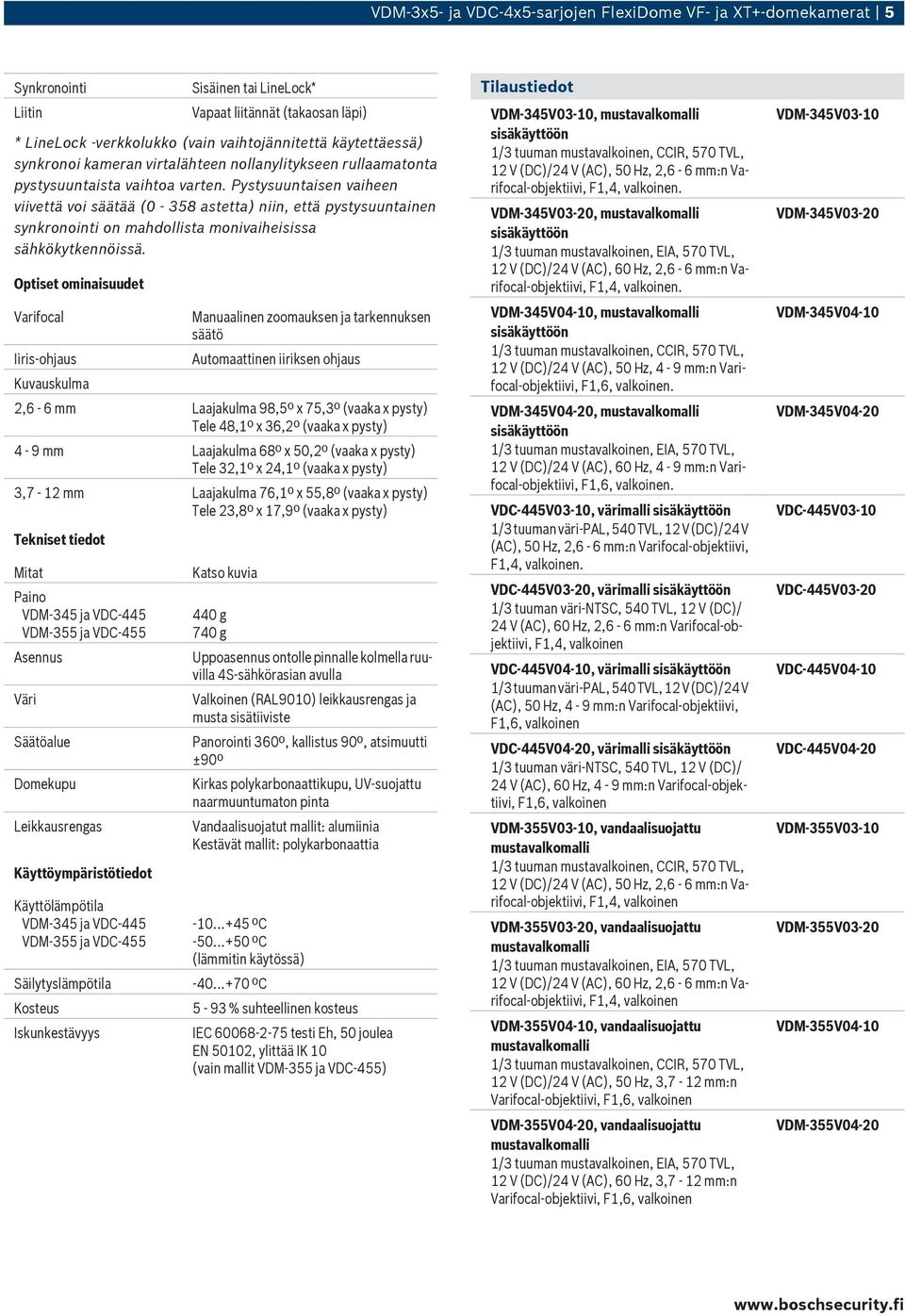

5 VDM-3x5- ja VDC-4x5-sarjojen FlexiDome VF- ja XT+-domekamerat 5 Synkronointi Liitin Sisäinen tai LineLock* Vapaat liitännät (takaosan läpi) * LineLock -verkkolukko (vain vaihtojännitettä käytettäessä) synkronoi kameran virtalähteen nollanylitykseen rullaamatonta pystysuuntaista vaihtoa varten. Pystysuuntaisen vaiheen viivettä voi säätää (0-358 astetta) niin, että pystysuuntainen synkronointi on mahdollista monivaiheisissa sähkökytkennöissä. Optiset ominaisuudet Varifocal Iiris-ohjaus Kuvauskulma Manuaalinen zoomauksen ja tarkennuksen säätö Automaattinen iiriksen ohjaus 2,6-6 mm Laajakulma 98,5º x 75,3º (vaaka x pysty) Tele 48,1º x 36,2º (vaaka x pysty) 4-9 mm Laajakulma 68º x 50,2º (vaaka x pysty) Tele 32,1º x 24,1º (vaaka x pysty) 3,7-12 mm Laajakulma 76,1º x 55,8º (vaaka x pysty) Tele 23,8º x 17,9º (vaaka x pysty) Tekniset tiedot Mitat Paino VDM-345 ja VDC-445 VDM-355 ja VDC-455 Asennus Säätöalue Domekupu Leikkausrengas Käyttöympäristötiedot Käyttölämpötila VDM-345 ja VDC-445 VDM-355 ja VDC-455 Katso kuvia 440 g 740 g Uppoasennus ontolle pinnalle kolmella ruuvilla 4S-sähkörasian avulla Valkoinen (RAL9010) leikkausrengas ja musta sisätiiviste Panorointi 360º, kallistus 90º, atsimuutti ±90º Kirkas polykarbonaattikupu, UV-suojattu naarmuuntumaton pinta Vandaalisuojatut mallit: alumiinia Kestävät mallit: polykarbonaattia ºC ºC (lämmitin käytössä) Säilytyslämpötila ºC Kosteus Iskunkestävyys 5-93 % suhteellinen kosteus IEC testi Eh, 50 joulea EN 50102, ylittää IK 10 (vain mallit VDM-355 ja VDC-455) Tilaustiedot VDM-345V03-10, 12 V (DC)/24 V (AC), 50 Hz, 2,6-6 mm:n Varifocal-objektiivi,. VDM-345V03-20, 12 V (DC)/24 V (AC), 60 Hz, 2,6-6 mm:n Varifocal-objektiivi,. VDM-345V04-10, 12 V (DC)/24 V (AC), 50 Hz, 4-9 mm:n Varifocal-objektiivi,. VDM-345V04-20, 12 V (DC)/24 V (AC), 60 Hz, 4-9 mm:n Varifocal-objektiivi,. VDC-445V03-10, (AC), 50 Hz, 2,6-6 mm:n Varifocal-objektiivi,. VDC-445V03-20, 24 V (AC), 60 Hz, 2,6-6 mm:n Varifocal-objektiivi, VDC-445V04-10, (AC), 50 Hz, 4-9 mm:n Varifocal-objektiivi, VDC-445V04-20, 24 V (AC), 60 Hz, 4-9 mm:n Varifocal-objektiivi, VDM-355V03-10, vandaalisuojattu 12 V (DC)/24 V (AC), 50 Hz, 2,6-6 mm:n Varifocal-objektiivi, VDM-355V03-20, vandaalisuojattu 12 V (DC)/24 V (AC), 60 Hz, 2,6-6 mm:n Varifocal-objektiivi, VDM-355V04-10, vandaalisuojattu 12 V (DC)/24 V (AC), 50 Hz, 3,7-12 mm:n Varifocal-objektiivi, VDM-355V04-20, vandaalisuojattu 12 V (DC)/24 V (AC), 60 Hz, 3,7-12 mm:n Varifocal-objektiivi, VDM-345V03-10 VDM-345V03-20 VDM-345V04-10 VDM-345V04-20 VDC-445V03-10 VDC-445V03-20 VDC-445V04-10 VDC-445V04-20 VDM-355V03-10 VDM-355V03-20 VDM-355V04-10 VDM-355V04-20

6 6 VDM-3x5- ja VDC-4x5-sarjojen FlexiDome VF- ja XT+-domekamerat Tilaustiedot Tilaustiedot VDC-455V03-10, vandaalisuojattu (AC), 50 Hz, 2,6-6 mm:n Varifocal-objektiivi, VDC-455V03-10 Ohjelmiston lisävarusteet VP-CFGSFT-määritysohjelmisto kameroille, joissa on Bilinx, mukana VP-USBsovitin VP-CFGSFT VDC-455V03-20, vandaalisuojattu 24 V (AC), 60 Hz, 2,6-6 mm:n Varifocal-objektiivi, VDC-455V03-20 VDC-455V04-10, vandaalisuojattu (AC), 50 Hz, 3,7-12 mm:n Varifocal-objektiivi, VDC-455V04-10 VDC-455V04-20, vandaalisuojattu 24 V (AC), 60 Hz, 3,7-12 mm:n Varifocalobjektiivi, VDC-455V04-20 Laitteiston lisävarusteet VDA-445SMB Pinta-asennusrasia FlexiDome VF -sarjalle VDA-445SMB VDA-455SMB Iskunkestävä pinta-asennusrasia VDA-455SMB VDA-445WMT Seinäkiinnike VDA-445WMT VDA-455PMT Riippukiinnike VDA-455PMT VDA-455CMT Kulma-asennuskiinnike sisäkulmaan VDA-455WMT VDA-455UTP Sovitin kierretyn ristiinkytketyn UTP-kaapelin liitäntään VDA-455UTP TC220PSX-24-virtalähde 230 VAC/20 VAC, 50 Hz, 20 VA TC220PSX-24 TC220PS-virtalähde 230 VAC/15 VDC, 50 Hz, 10 VA TC220PS TC1334-virtalähde 120 VAC/24 VAC, 60 Hz, 30 VA TC1334 TC24PS-virtalähde 24 VAC/15 VDC, 50/60 Hz, 9 VA TC24PS Video Service -kaapeli S1460 FlexiDome XT -kamerayksiköitä varten (2,5 mm:n liitin BNC-liitäntään), 1 m S1460 Finland: Robert Bosch Oy Security Systems Division Ansatie 6 a C Vantaa Phone: Fax: fi.securitysystems@bosch.com Represented by Bosch Security Systems 007 Tietoja voidaan muuttaa ilman ennakkoilmoitusta E Cur: fi-fi, V2, 20 Aug 2007 Src: en-us, V2, 29 Aug 2006
