DiBos 19 tuuman digitaaliset videotallentimet - Versio 8

Transkriptio

1 CCTV DiBos 19 tuuman digitaaliset videotallentimet - Versio 8 DiBos 19 tuuman digitaaliset videotallentimet - Versio 8 Mallit 6, 12, 18, 24 ja 30 analogiselle kameralle ja jopa 32 lisäverkkokameralle/-videolähettimelle MPEG4-pakkaus Ohjaa kameroita ja AutoDome-kameroita Biphase- tai Bilinx-tekniikalla 2 valvontamonitorilähtöä Etäkäyttö ja -katselu Web-selaimen kautta DVD-RW videoleikkeiden viemiseen Liitettävissä Boschin ilmoitinkeskuksiin Helppokäyttöinen ja tehokas käyttöliittymä DiBos hyödyntää Boschin huippuluokkaista digitaalitallennus- ja tietoliikennetekniikkaa ja vie siten videovalvonnan uudelle tasolle. Se on olennainen osa monenlaisten kohteiden, kuten pankkien, suurten jälleenmyyntiliikkeiden, rautatieasemien, lentokenttien, keskusta-alueiden, teollisuustilojen ja toimistorakennusten, turvaratkaisuja. Käyttäjät voivat nähdä tärkeät kuvat ja jakaa tietoa nopeammin kuin koskaan ennen. Näin he ovat välittömästi tilanteen tasalla ja valmiina asianmukaisiin toimenpiteisiin. Henkilöt, joilla on käyttöoikeudet, pääsevät nopeasti ja helposti käsiksi tietoihin sekä paikan päällä että etäverkossa, mikä tehostaa ja nopeuttaa toimintaa. DiBos-järjestelmän 30 komposiittivideotulosta voidaan tallentaa jopa 450/375 kuvaa/sekunti (NTSC/PAL). 30 videokanavan yksikköön voidaan tallentaa jopa 10 audiotietoa. Järjestelmään voidaan liittää enintään 32 verkkokameraa tai verkkovideolähetintä, joilla voidaan tallentaa jopa 30/25 kuvaa/sekunti. Jokaiseen verkkovideopalvelimeen voidaan lisätä yksi äänikanava. Boschin MPEG4-verkkolaitteiden lisäksi DiBos voi vastaanottaa JPEG-kuvia monien eri valmistajien verkkokameroista. Järjestelmässä on edistyneitä ominaisuuksia katseluun sekä erittäin joustava tallennus ja kuvien hallinta. DiBosjärjestelmän todellinen teho on siinä, että sen avulla kuvia ja tietoja voi käyttää nopeasti ja kätevästi. Tarvittaessa kuvat ja tiedot ovat käytettävissä ympäri vuorokauden missä tahansa. DiBos-järjestelmään voi muodostaa yhteyden yksityisen tai julkisen verkon kautta. Tätä varten järjestelmän voi liittää useisiin etälaitteisiin ja -järjestelmiin. Graafisen käyttöliittymän (GUI) ainutlaatuinen, skaalattava katseluominaisuus mahdollistaa usean etäjärjestelmän reaaliaikaisten ja tallennettujen kuvien katsomisen yhdestä tietokoneesta tai toisesta DiBos-järjestelmästä. Tämän tehokkaan työkalun avulla turvallisuushenkilökunta voi valvoa useita paikkoja samanaikaisesti. Kamerat ja katselutilat voidaan ohjelmoida ja valita käsin. Jokaiselle kameralle on tarjolla panorointi-, kallistus- ja zoomaustoiminto, jota voidaan käyttää sekä paikallisen kameran että etäkameran kuviin. Kuvissa näkyy päivämäärä/ aika, sijainti, kameran nimi ja liitettyjen laitteiden, kuten ilmaisimien ja anturien tila. DiBos voidaan ohjelmoida vastaamaan tiettyihin tilanteisiin ja tapahtumiin automaattisesti. Käyttäjän toimia ei tuolloin tarvita. Tulevien hälytysten perusteella järjestelmä voidaan ohjelmoida lähettämään kuvia ja/tai viestejä turvahenkilökunnalle tai valvontakeskuksiin.

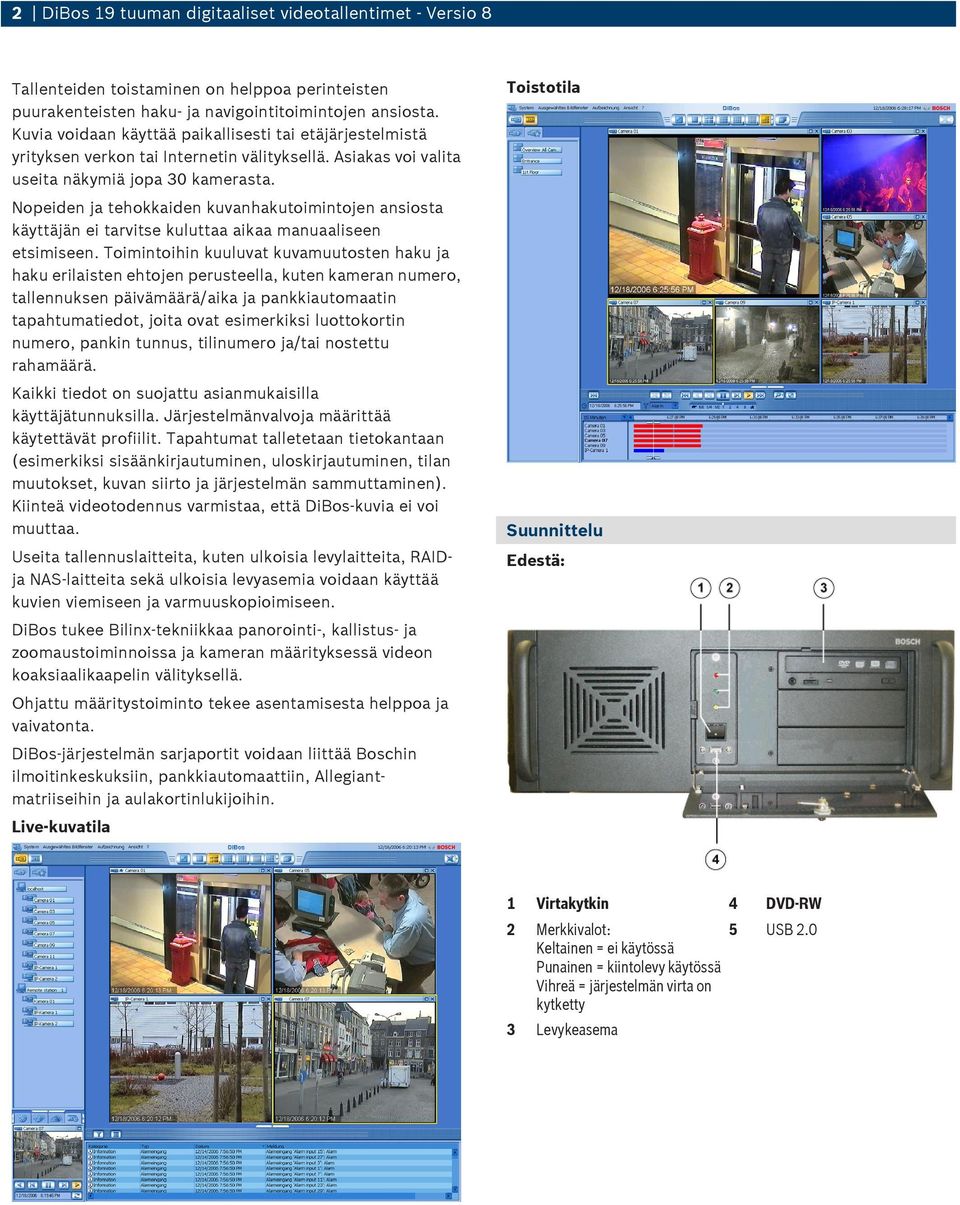

2 2 DiBos 19 tuuman digitaaliset videotallentimet - Versio 8 Tallenteiden toistaminen on helppoa perinteisten puurakenteisten haku- ja navigointitoimintojen ansiosta. Kuvia voidaan käyttää paikallisesti tai etäjärjestelmistä yrityksen verkon tai Internetin välityksellä. Asiakas voi valita useita näkymiä jopa 30 kamerasta. Nopeiden ja tehokkaiden kuvanhakutoimintojen ansiosta käyttäjän ei tarvitse kuluttaa aikaa manuaaliseen etsimiseen. Toimintoihin kuuluvat kuvamuutosten haku ja haku erilaisten ehtojen perusteella, kuten kameran numero, tallennuksen päivämäärä/aika ja pankkiautomaatin tapahtumatiedot, joita ovat esimerkiksi luottokortin numero, pankin tunnus, tilinumero ja/tai nostettu rahamäärä. Kaikki tiedot on suojattu asianmukaisilla käyttäjätunnuksilla. Järjestelmänvalvoja määrittää käytettävät profiilit. Tapahtumat talletetaan tietokantaan (esimerkiksi sisäänkirjautuminen, uloskirjautuminen, tilan muutokset, kuvan siirto ja järjestelmän sammuttaminen). Kiinteä videotodennus varmistaa, että DiBos-kuvia ei voi muuttaa. Useita tallennuslaitteita, kuten ulkoisia levylaitteita, RAIDja NAS-laitteita sekä ulkoisia levyasemia voidaan käyttää kuvien viemiseen ja varmuuskopioimiseen. DiBos tukee Bilinx-tekniikkaa panorointi-, kallistus- ja zoomaustoiminnoissa ja kameran määrityksessä videon koaksiaalikaapelin välityksellä. Ohjattu määritystoiminto tekee asentamisesta helppoa ja vaivatonta. DiBos-järjestelmän sarjaportit voidaan liittää Boschin ilmoitinkeskuksiin, pankkiautomaattiin, Allegiantmatriiseihin ja aulakortinlukijoihin. Live-kuvatila Toistotila Suunnittelu Edestä: 1 Virtakytkin 4 DVD-RW 2 Merkkivalot: Keltainen = ei käytössä Punainen = kiintolevy käytössä Vihreä = järjestelmän virta on kytketty 5 USB Levykeasema

3 DiBos 19 tuuman digitaaliset videotallentimet - Versio 8 3 Takaa: 3 C1-versio, enintään 6 kameratuloa ja 750 Gt C2-versio, enintään 12 kameratuloa ja 750 Gt C3-versio, enintään 18 kameratuloa ja 250, 500, 1000, 1600 Gt C4-versio, enintään 24 kameratuloa ja 250, 500, 1000, 1600 Gt C5-versio, enintään 30 kameratuloa ja 250, 500, 1000, 1600 Gt 4 Levyn koko (x 10 Gt) 5 Versio Esimerkki: DB 30 C5 160 R2 30-kanavainen DiBos, jossa on Gt tallennustilaa. 1 Videomonitori A Videomonitori B 10 2 x USB Videotulot Sarjaportti COM1 3 Hälytystulot Rinnakkaisportti (käyttöavaimen on oltava liitettynä) 4 Hälytystulot VGA-näyttö 5 Biphase 1-4, toimintahäiriölähdöt 1 14 Ethernet (RJ45) 2 x USB Audiotulot Linjatulo (sininen) Kaiutinlähtö (vihreä) Mikrofonitulo (punainen), mono 7 Relelähdöt Toinen sarjaportti 8 Virtaliitäntä 100 / 240 VAC, 17 Vapaa lisävarusteena saataville 50 / 60 Hz (automaattinen kytkentä) PCI-liitäntäkorteille 9 Hiiri (vihreä) Näppäimistö (purppuranpunainen) Tilaustiedot: 1 DiBos-malli 2 Analogisten kameratulojen numero 18 Videokortit 1-5 Tekniset tiedot Sähköominaisuudet Kameran tuloliitännät 6 BNC-liitintä (DB 06 C1) 12 BNC-liitintä (DB 12 C2) 18 BNC-liitintä (DB 18 C3) 24 BNC-liitintä (DB 24 C4) 30 BNC-liitintä (DB 30 C5) Komposiittivideosignaali Videolähdöt (läpikytkennät) Tallennustarkkuus Verkkolaitteet DB 06 C1 xxx R2 DB 12 C1 xxx R2 DB 18 C3 xxx R2 DB 24 C4 xxx R2 DB 30 C5 xxx R2 Pakkausmenetelmä DiBos-laite IPS CIF (PAL) 1 Vpp, 75 ohmia Breakout-kaapelilla PAL: 352 x 288 (CIF), 704 x 288 (2CIF) NTSC: 352 x 240 (CIF), 704 x 240 (2CIF) 16 MPEG4-video-/audiotietovirtaa Bosch-/ VCS-verkkolaitteesta tai JPEG-laitteista 32 MPEG4-video-/audiotietovirtaa Bosch-/ VCS-verkkolaitteesta JPEG-laitteista MPEG4 IPS CIF (NTSC) IPS 2CIF (PAL) DB 06 C1 xxx R IPS 2CIF (NTSC) DB 12 C2 xxx R DB 18 C3 xxx R DB 24 C4 xxx R DB 30 C5 xxx R Kuvakoko Määritettävissä noin 1,5 kt - 20 kt IPS (PAL) / kanava 0,5; 1; 2; 3; 4; 5; 6; 8; 12,5; 25 IPS (NTSC) / kanava 0,5; 1; 2; 3; 5; 6; 7,5; 10; 15; 30 Audiotulot 2, 4, 6, 8, 10, RCA-liitin, linjatulosignaali, 16 khz:n näytteenottotaajuus Audiolähdöt 1, linjalähtösignaali, 1/8" pienoisliitin (3,5 mm) Hälytystulot (NO/NC) 32 Kytkentäjännite (ylä): >2 VDC Kytkentäjännite (ala): <0,5 VDC Enimmäissyöttöjännite: 40 VDC Impedanssi: 22 kohm ylösveto (+5 V)

4 4 DiBos 19 tuuman digitaaliset videotallentimet - Versio 8 Toimintahäiriörelelähtö 1 Jännitealue: 30 VAC 40 VDC Enimmäiskytkentävirta: 500 ma AC tai DC Enimmäiskytkentäteho: 10 VA Relelähdöt (NO/NC) Monitorilähtö Bilinx-ohjaus PTZ-ohjaus Tallennustila (sisäinen kiintolevy) Videolähtö Ethernet Suoritin Muisti RS USB DVD-RW Virtalähde Normaali tehonkulutus Tehonkulutus Käyttöjärjestelmä Web-selain Video- ja audiodatan vieminen Kuvatulostin Mekaaniset tiedot Mitat (K x L x S) Paino Käyttöympäristövaatimukset: 16 Jännitealue: 30 VAC 40 VDC Enimmäiskytkentävirta: 500 ma AC tai DC Enimmäiskytkentäteho: 10 VA 2 CVBS-lähtöä joko koko kuvalle tai jaksoiksi liitetyistä analogisista kameroista AutoDome-ohjaukseen ja Dinion-kameran määritykseen koaksiaalikaapelin kautta Bilinx: koaksiaalikaapelin kautta, jopa 30 AutoDome-yksikköä. Biphase: jopa 16 AutoDome-yksikköä. RS 232: tuetut protokollat: Bosch, Panasonic, Pelco (D-protokolla), JVC, SAE RS 232: minkä tahansa Allegiant-matriisin konsoliportin kautta. 250 Gt, 500 Gt, 750 Gt, 1000 Gt, 1600 Gt (käyttöjärjestelmä ja videojärjestelmän ohjelmisto vaativat 8 Gt) 1 x VGA 10/100/1000Base-T, kaistanleveys rajoitettu Intel P4 (väh. 3 GHz) 1024 Mt Sisältyy toimitukseen 100/240 VAC, 50/60 Hz (automaattinen virtakytkin) noin 150 W enintään 210 W Microsoft Windows XP Embedded Microsoft Internet Explorer 6 tai uudempi, Windows 2000 tai Windows XP DiBos-muodossa tai ASF-muodossa DVD-RWlevylle, USB-laitteeseen tai verkkoasemaan USB:n kautta (Windows XP -ohjaimilla) 17,5 x 48,0 x 54,5 cm Käyttölämpötila +5 C C Säilytyslämpötila -10 C + 60 C Suhteellinen ilmankosteus käytön aikana Suhteellinen ilmankosteus säilytyksen aikana 16-20,4 kg, mallista riippuen 15 % - 80 %, tiivistymätön 8 % - 80 %, tiivistymätön Sähkömagneettinen yhteensopivuus Yhdysvallat FCC Part 15, Class A EU EMC-direktiivi 89/336/EEC Häiriöiden sieto: EN standardin mukainen, edellyttää ulkoisen UPS-virtalähteen*. Tuote on testattu EN standardin mukaisesti lukuun ottamatta standardin EN :1995 luvun mukaisia jännitekatkoksia. EN standardinmukaisuus edellyttää ulkoisen UPS-virtalähteen UPS-virtalähde (Pulsar ellipse 500) ei sisälly tuotteen toimitukseen vaan se on tilattava erikseen. UPS-virtalähde on mitoitettava vähintään 480 VA:n teholle. Sähkömagneettinen säteily: EN Class B Syöttövirran vaihtelut: EN Jännitevaihtelut: EN Turvaluokitus Yhdysvallat UL painos (2000) CAN/CSA 22.2 No , 3. painos (2000) EU EN 60950: 2000 Takuu 3 vuotta Hyväksytty virustorjuntaohjelmisto Norton Anti Virus McAfee Virus Scan Trend Micro Laitteiston ja ohjelmiston lisävarusteet DiBos-ohjelmistokäyttöliittymä/IP-tallennin (hälytyskuvakaistoille verkon ja/tai ISDN- ja/tai PSTN-verkon kautta) DB SR 002 DB SR 162 DB SR 322 DiBos-ohjelmistokäyttöliittymä, ei voi liittää verkkokameraa/verkkovideolähetintä DiBos-ohjelmistokäyttöliittymä/IP-tallennin, liitettävissä enintään 16 verkkokameraa/verkkovideolähetintä DiBos-ohjelmistokäyttöliittymä/IP-tallennin, liitettävissä enintään 32 verkkokameraa/verkkovideolähetintä DiBos-ohjelmistokäyttöliittymän/IP-tallentimen tietokonetta koskevat vaatimukset: Käyttöjärjestelmä Windows XP Professional Suoritin vähintään 2 GHz, Pentium 4 Muisti VGA-kortti USB-liitäntä 512 Mt 1024 x 768, 32-bittinen värisyvyys käyttöavaimelle Aluekohtaiset sarjat (Kaikkien mallien mukana toimitetaan käyttöoppaat, näppäimistö ja hiiri) DB EK 012 DA DB EK 012 DE DB EK 012 EN DB EK 012 ES Tanskankielinen versio Saksankielinen versio Englanninkielinen versio Espanjankielinen versio

5 DiBos 19 tuuman digitaaliset videotallentimet - Versio 8 5 DB EK 012 FI DB EK 012 FR DB EK 012 IT DB EK 012 NL DB EK 012 NO DB EK 012 PT DB EK 012 SV Suomenkielinen versio Ranskankielinen versio Italiankielinen versio Hollanninkielinen versio Norjankielinen versio Portugalinkielinen versio Ruotsinkielinen versio Ulkoinen kiintolevylaajennus DB EK 021 SCSI-sovitin ulkoiselle kiintolevyasemalle. tukee useita Bosch-levylaitteita 16 Tt:uun saakka (vain DB 06, edellyttää PCI-lisäpaikkaa) Liittymälaajennus pankkiautomaateille DB SE 013 DB SE 014 Enintään 4 pankkiautomaattia Enintään 2 pankkiautomaattia Tietoliikennelaajennus DB EK 031 PCI-modeemikortti (ei DB 30 C5 100 ja DB 30 C5 160) Liittymälaajennus Boschin ilmoitinkeskuksille DB SE 031 Liitettävissä RS-232-liitännän kautta sarjaan (Radionics), UGM 2020, UEZ 2000/1000, BZ 500, NZ/BZ 1060, NZ/BZ 1012, NZ 1008 Näytönohjain DB EK 081 AGP-näytönohjain; VGA-lähtö, DVI-I ja komposiittimonitorilähtö Windows ja Windows XP ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä. Intel Pentium ja Celeron ovat Intel Corporationin rekisteröityjä tavaramerkkejä. Finland: Robert Bosch Oy Security Systems Division Ansatie 6 a C Vantaa Phone: Fax: fi.securitysystems@bosch.com Represented by Bosch Security Systems 2007 Tietoja voidaan muuttaa ilman ennakkoilmoitusta T Cur: fi-fi, V3, 26 Apr 2007 Src: en-us, V2, 10 Feb 2006
