G3A-sarjan AutoDome-järjestelmät sisäkäyttöön

Transkriptio

1 CCTV G3A-sarjan AutoDome-järjestelmät sisäkäyttöön G3A-sarjan AutoDome-järjestelmät sisäkäyttöön Päivä-/yö-, väri- ja mustavalkokamerat 26x (päivä/yö) tai 18x optinen zoomausalue sekä 12x digitaalinen zoomaus Yksityisalueiden peitto ja pimennetyt sektorit Etämääritys (Bilinx, kaksivaiheiset linjat, RS-232, RS-485) Mullistava AutoTrack-liikkeenseurantatoiminto Tukee useita yhteyskäytäntöjä Kolmen vuoden takuu AutoDomen ominaisuudet tekevät siitä erinomaisen valvontalaitteen sisäkäyttöön kouluista toimistoihin ja ostoskeskuksista kasinoihin. AutoDomen tallentaa yksityiskohdat, jotka muut kamerat ohittavat. Perustoiminnot Kameran yhdysrakenteinen AutoTrack-toiminto (valinnainen) mullistaa liikkeentunnistuksen. AutoTrack ei vain tunnista liikettä, se myös tarkentaa kohteeseen ja seuraa sitä. Näin vartijoille jää aikaa muihin tehtäviin. Kuvan ohjaus ja laatu ovat tärkeitä kaikissa ulkokäyttöön tarkoitetuissa valvontajärjestelmissä. AutoDomen optisten zoomobjektiivien vahvuusalue on 18x - 26x. Lisäksi kaikissa järjestelmissä on täysi 12x digitaalinen zoom. Patentoitu skaalaustoiminto varmistaa täydellisen katselunohjauksen kaikissa zoomaustiloissa. Tehokkaiden valvontakameroiden on toimittava yhtä hyvin kaikissa valaistuksissa. Hämärän laskeutuessa AutoDomen päivä-/yötilatoiminto vaihtaa automaattisesti värillisestä tallennuksesta mustavalkotallennukseen poistamalla infrapunasuodattimen käytöstä. Käytätpä sitten automaattitoimintoa tai vaihdat tilan manuaalisesti, kamera kuvaa optimaalista kuvaa päivin öin. Mustavalkokameraa voidaan käyttää suurta herkkyyttä vaativissa tilanteissa. Valon vähetessä hidas suljinnopeus -toiminto (vakiona kaikissa väri- ja päivä-/yö-autodome-kameroissa) hidastaa automaattisesti suljinnopeuden jopa yhteen sekuntiin. Tämä lisää herkkyyttä jopa 50-kertaisesti. Yksityisyys voidaan suojata AutoDomen sektorin pimennysja yksityisalueiden peitto -toiminnoilla. Toiminto voidaan mukauttaa erilaisten yksityisyydensuojatarpeiden mukaan. Kauko-ohjaus, määritykset ja päivitykset voidaan tehdä videokaapelin välityksellä (koaksiaalikaapeli tai passiivinen UTP), kun käytössä on Bilinx-yhteensopiva ohjaus- ja määrityslaite (kuten VP-CFGSFT-määritystyökalu tai LTC 8016 Allegiant Bilinx -käyttöliittymä) Näiden laitteiden valikot tukevat useita kieliä, kuten englanti, ranska, saksa, espanja, portugali ja puola. Seuraavien ominaisuuksien ansiosta AutoDome on yksi markkinoiden joustavimmista kameroista. AutoDomen toiminnot voidaan määrittää asiakkaan tarpeiden mukaan asennusohjelmassa. Lujatekoinen kupu (lisäosa) Lujatekoiset kuvut valmistetaan 3 mm:n paksuisesta polykarbonaatista. Ne täyttävät tiukat lujuusstandardit, mutta kuva on silti selkeä. Kupu kestää 100 jalkanaulan iskun. Tämä vastaa sitä, että 10 paunan moukari pudotettaisiin 10 jalan korkeudesta. Domekameraan asennettu kupu ylittää valaistuslaitteiden kiinnitystä koskevan UL vaakaiskustandardin vaatimukset kymmenkertaisesti.

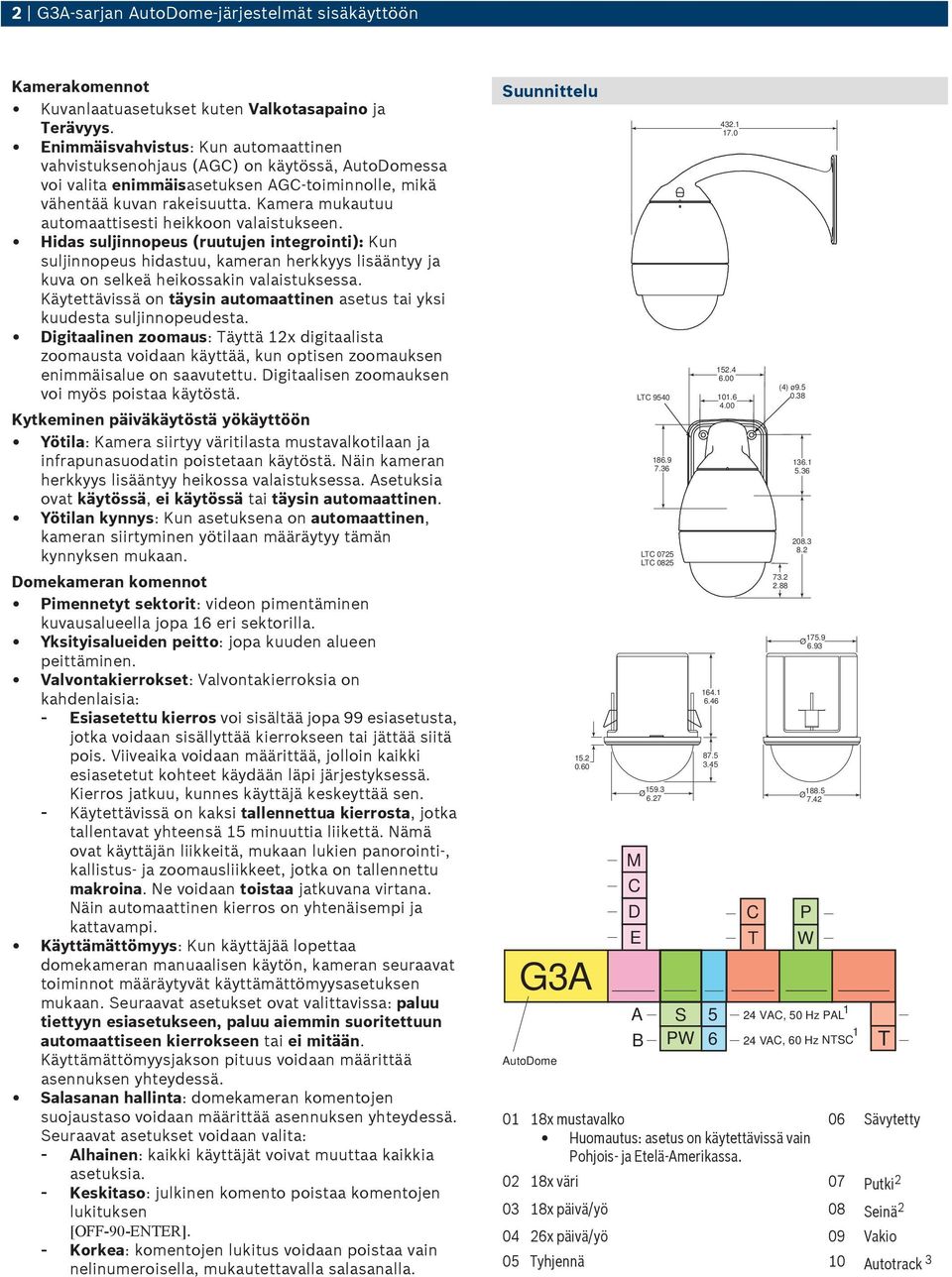

2 ❶ ❹ ❼ ❽ ❾ ❿ 2 G3A-sarjan AutoDome-järjestelmät sisäkäyttöön Kamerakomennot Kuvanlaatuasetukset kuten Valkotasapaino ja Terävyys. Enimmäisvahvistus: Kun automaattinen vahvistuksenohjaus (AGC) on käytössä, AutoDomessa voi valita enimmäisasetuksen AGC-toiminnolle, mikä vähentää kuvan rakeisuutta. Kamera mukautuu automaattisesti heikkoon valaistukseen. Hidas suljinnopeus (ruutujen integrointi): Kun suljinnopeus hidastuu, kameran herkkyys lisääntyy ja kuva on selkeä heikossakin valaistuksessa. Käytettävissä on täysin automaattinen asetus tai yksi kuudesta suljinnopeudesta. Digitaalinen zoomaus: Täyttä 12x digitaalista zoomausta voidaan käyttää, kun optisen zoomauksen enimmäisalue on saavutettu. Digitaalisen zoomauksen voi myös poistaa käytöstä. Kytkeminen päiväkäytöstä yökäyttöön : Kamera siirtyy väritilasta mustavalkotilaan ja infrapunasuodatin poistetaan käytöstä. Näin kameran herkkyys lisääntyy heikossa valaistuksessa. Asetuksia ovat käytössä, ei käytössä tai täysin automaattinen. n kynnys: Kun asetuksena on automaattinen, kameran siirtyminen yötilaan määräytyy tämän kynnyksen mukaan. Domekameran komennot Pimennetyt sektorit: videon pimentäminen kuvausalueella jopa 16 eri sektorilla. Yksityisalueiden peitto: jopa kuuden alueen peittäminen. Valvontakierrokset: Valvontakierroksia on kahdenlaisia: - Esiasetettu kierros voi sisältää jopa 99 esiasetusta, jotka voidaan sisällyttää kierrokseen tai jättää siitä pois. Viiveaika voidaan määrittää, jolloin kaikki esiasetetut kohteet käydään läpi järjestyksessä. Kierros jatkuu, kunnes käyttäjä keskeyttää sen. - Käytettävissä on kaksi tallennettua kierrosta, jotka tallentavat yhteensä 15 minuuttia liikettä. Nämä ovat käyttäjän liikkeitä, mukaan lukien panorointi-, kallistus- ja zoomausliikkeet, jotka on tallennettu makroina. Ne voidaan toistaa jatkuvana virtana. Näin automaattinen kierros on yhtenäisempi ja kattavampi. Käyttämättömyys: Kun käyttäjää lopettaa domekameran manuaalisen käytön, kameran seuraavat toiminnot määräytyvät käyttämättömyysasetuksen mukaan. Seuraavat asetukset ovat valittavissa: paluu tiettyyn esiasetukseen, paluu aiemmin suoritettuun automaattiseen kierrokseen tai ei mitään. Käyttämättömyysjakson pituus voidaan määrittää asennuksen yhteydessä. Salasanan hallinta: domekameran komentojen suojaustaso voidaan määrittää asennuksen yhteydessä. Seuraavat asetukset voidaan valita: - Alhainen: kaikki käyttäjät voivat muuttaa kaikkia asetuksia. - Keskitaso: julkinen komento poistaa komentojen lukituksen [OFF-90-ENTER]. - Korkea: komentojen lukitus voidaan poistaa vain nelinumeroisella, mukautettavalla salasanalla. Suunnittelu G3A AutoDome ❷ ❸ M C D E A LTC LTC 0725 LTC 0825 B Ø S PW ❺ ❻ C T (4) ø Ø Ø P W 24 VAC, PAL 1 24 VAC, 60 Hz NTSC 01 18x mustavalko Huomautus: asetus on käytettävissä vain Pohjois- ja Etelä-Amerikassa. 1 T 06 Sävytetty 02 18x väri 07 Putki x päivä/yö 08 Seinä x päivä/yö 09 Vakio 05 Tyhjennä 10 Autotrack 3

3 G3A-sarjan AutoDome-järjestelmät sisäkäyttöön 3 A B Sisäkattoasennus Kattokiinnitys, valkoinen 1. Toimitukseen ei sisälly muuntajaa. Asiakkaalla on oltava 24 VAC:n ja 50 W:n muuntaja (ENV-PSU tai vastaava). Kuituoptista vaihtoehtoa ei ole saatavana. 2. Seinä- ja putkikiinnityssarjat koskevat vain riippukiinnitettäviä malleja. 3. Seuranta ei ole käytettävissä mustavalkomalleissa. Tekniset tiedot Kamera 18x väri / 18x päivä/yö Kameratekniikka Objektiivi Tarkentaminen Iiris Kuva-ala 2,7-48 Videolähdöt Vahvistuksen hallinta 1,4 tuumaa Exview HAD CCD (752 x 582 PAL) / (768 x 494 NTSC) 18x zoomaus (4,1-73,8 mm) F1,4 - F3,0 1,0 Vp-p, 75 Ohm Ei käytössä / automaattinen (säädettävä raja) Synkronointi Line-lock-verkkolukko (pystyjakson säätö ) tai sisäinen kide Aukon säätö Digitaalinen zoom Vaakatarkkuus Herkkyys (Käyttökelpoinen video vähintään: 20 IRE) Herkkyys (Käyttökelpoinen video: 50 IRE) Vaaka- ja pystysuunnassa 12x 470 TVL (NTSC) / 460 TVL (PAL) 18x väri 18x päivä/yö 0,25 luksia 0,25 luksia 0,31 luksia 0,0033 luksia 0,0033 luksia 0,0005 luksia 18x väri 18x päivä/yö 0,7 luksia 0,7 luksia 0,166 luksia 0,0082 luksia 0,0082 luksia SNR Valkotasapaino Kamera 26x päivä/yö Kameratekniikka >50 db K 0,0013 luksia 1,4 tuumaa Exview HAD CCD (752 x 582 PAL) / (768 x 494 NTSC) Objektiivi 26x zoomaus (3,5-91,0 mm) F1,6 - F3,8 Tarkentaminen Iiris Kuva-ala 2,3-55 Videolähdöt Vahvistuksen hallinta 1,0 Vp-p, 75 Ohm Ei käytössä / automaattinen (säädettävä raja) Synkronointi Line-lock-verkkolukko (pystyjakson säätö ) tai sisäinen kide Aukon säätö Digitaalinen zoom Vaakatarkkuus Vaaka- ja pystysuunnassa 12X 470 TVL (NTSC) / 460 TVL (PAL) Herkkyys (käyttökelpoinen video: 20 IRE, F1,6) 0,33 luksia 0,066 luksia 0,0103 luksia 0,0021 luksia Herkkyys (käyttökelpoinen video: 50 IRE, F1,6) SNR Valkotasapaino 1 luksi 0,26 luksia 0,026 luksia 0,0052 luksia >50 db K

4 4 G3A-sarjan AutoDome-järjestelmät sisäkäyttöön Kamera 18x mustavalko Kameratekniikka Objektiivi Tarkentaminen Iiris Kuva-ala 2,7-48 Videolähdöt Vahvistuksen hallinta 1,4 tuumaa Exview HAD CCD (752 x 582 CCIR) / (768 x 494 EIA) 18X zoomaus (4,1 mm - 73,8 mm) F1,4 - F3,0 1,0 Vp-p, 75 Ohm Ei käytössä / automaattinen (säädettävä raja) Synkronointi Line-lock-verkkolukko (pystyjakson säätö ) tai sisäinen kide Aukon säätö Digitaalinen zoom Vaakatarkkuus Herkkyys (käyttökelpoinen video vähintään: 20 IRE) Herkkyys (käyttökelpoinen video: 50 IRE) SNR Valkotasapaino - Tekniset tiedot Mallin Paino Panorointi ja kallistus Vaaka- ja pystysuunnassa 12x 520 TVL (tyypillinen) 0,31 luksia 0,1 luksia >50 db Riippuva 3,6 kg 360 :n jatkuva panorointi, 5-90 :n kallistus vaakatasossa Esimääritetty nopeus 360 /s, tarkkuus ±0,50 Vaihteleva nopeus Malli Paino Panorointi ja kallistus 120 /s Sisäkatto 2,7 kg 360 :n jatkuva panorointi, 5-90 :n kallistus vaakatasossa Esimääritetty nopeus 360 /s, tarkkuus ±0,50 Vaihteleva nopeus Käyttöympäristötiedot Malli Riippuva 120 /s Muotoiluluokitus IP54 (NEMA 3) Käyttölämpötila 10 C - 50 C Säilytyslämpötila 10 C - 60 C Kosteus Malli Muotoiluluokitus 0-90 % suhteellinen, tiivistymätön Sisäkatto Välikattoluokitus Sekalaista Sektorit/kallistus Kameran määritys ja ohjaus Tiedonsiirron yhteyskäytännöt Esiasetukset Valvontakierrokset Osoitetila Tuetut kielet Turvahyväksynnät Käyttäjän liittymät Teho (kamera) Kaksivaiheiset linjat ± RS-232 RX/TX tai RS-485 ± Video Hälytystulot (4) Relelähtö (1) 16 erillistä sektoria, joissa 16 kameranimeä kussakin Kaksivaiheiset linjat tai RS-232, RS-485, Bilinx (koaksiaali) Kaksivaiheiset linjat, Bilinx, Pelco P ja Pelco D 99, kussakin 16 kameranimeä Kahdenlaiset (2) kierrokset: Tallennetut kierrokset - kaksi (2), kokonaiskesto 15 minuuttia. Esiasetettu kierros - yksi (1), enintään 99 peräkkäistä näkymää Osoitteiden FastAddress-etämääritys tai 4-numeroinen peukalorulla Englanti, ranska, saksa, espanja, portugali ja puola CE, UL VAC, 50/60 Hz, 15 W enint. Ohjaustiedot Valinnaiset ohjaustiedot (DIP-kytkin valittavissa) BNC Valinnaiset virtalähteet Mallit: G3A-PSU1-4 G3A-PSU1-8 G3A-PSU1-16 Voidaan ohjelmoida Normaalisti auki- tai Normaalisti kiinni -tilaan Kuivaliitoslähdön luokitus: 2 A, kun 30 VAC 120 VAC - 28 VAC, 60 Hz (monikanavainen, eristämätön) Neljä (4) domekameraa Kahdeksan (8) domekameraa 16 domekameraa Mitat 4 domekameraa 8 ja 16 domekameraa Pituus 21 cm 28,5 cm Korkeus 23,5 cm 29 cm Leveys 9,5 cm 9 cm Määritystyökaluohjelmisto VP-CFGSFT VP-USB Määritystyökaluohjelmisto sekä USB-sovitin Vain USB-koaksiaalisovitin

5 G3A-sarjan AutoDome-järjestelmät sisäkäyttöön 5 Tilaustiedot AutoDome-värisarja G3ACS5C 18x väri, alaslaskettu sisäkatto, kirkas kupu, 24 VAC, AutoDome-värisarja G3ACS5T 18x väri, alaslaskettu sisäkatto, sävytetty kupu, 24 VAC, AutoDome-värisarja G3ACS5CT 18x väri, AutoTrack, alaslaskettu sisäkatto, kirkas kupu, 24 VAC, AutoDome-värisarja G3ACS5TT 18x väri, AutoTrack, alaslaskettu sisäkatto, sävytetty kupu, 24 VAC, AutoDome-värisarja G3ACPW2CW 18x väri, kattokiinnitys sisäkäyttöön, seinäkiinnitys, kirkas kupu, valkoinen, 230 VAC, AutoDome-värisarja G3ACPW2TW 18x väri, kattokiinnitys sisäkäyttöön, seinäkiinnitys, sävytetty kupu, valkoinen, 230 VAC, AutoDome-värisarja G3ACPW5CP 18x väri, kattokiinnitys sisäkäyttöön, putkikiinnitys, kirkas kupu, valkoinen, 24 VAC, AutoDome-värisarja G3ACPW5TP 18x väri, kattokiinnitys sisäkäyttöön, putkikiinnitys, sävytetty kupu, valkoinen, 24 VAC, AutoDome-värisarja G3ACPW2CWT seinäkiinnitys, kirkas kupu, valkoinen, 230 VAC, AutoDome-värisarja G3ACPW5CPT putkikiinnitys, kirkas kupu, valkoinen, 24 VAC, AutoDome-värisarja G3ACPW2TWT seinäkiinnitys, sävytetty kupu, valkoinen, 230 VAC, AutoDome-värisarja G3ACPW5TPT putkikiinnitys, sävytetty kupu, valkoinen, 24 VAC, Laitteiston lisävarusteet TC220PSX 24-virtalähde 230 VAC/20 VAC,, 20 VA Ohjelmiston lisävarusteet Bilinx-määritystyökalu VP-CFGSFT määritystyökalu, jossa on USB-sovitin G3ACS5C G3ACS5T G3ACS5CT G3ACS5TT G3ACPW2CW G3ACPW2TW G3ACPW5CP G3ACPW5TP G3ACPW2CWT G3ACPW5CPT G3ACPW2TWT G3ACPW5TPT TC220PSX-24 VP-CFGSFT

6 6 G3A-sarjan AutoDome-järjestelmät sisäkäyttöön Finland: Robert Bosch Oy Security Systems Division Ansatie 6 a C Vantaa Phone: Fax: fi.securitysystems@fi.bosch.com Represented by Robert Bosch Oy 010 Tietoja voidaan muuttaa ilman ennakkoilmoitusta T Cur: fi-fi, V5, 17 Jun 2010 Src: en-us, V2, 24 Feb 2006
