1 Video 400-sarjan videotallennin 400-sarjan videotallennin 4-kanavainen, tosiaikainen H.264-tallenns Katso ja tallenna videokvaa :n, 2:n tai 4:n tarkkdella Sisäinen verkkokatselsovells etäkatseln, toistoon, hallintaan ja määrittämiseen VGA-monitorin ja analogisen monitorin tki (enintään 1280 x 1024) Kaksitaajksinen soratoisto paikalliseen tallennkseen ja etäkatseln Boschin 400-sarjan videotallennin on 4-kanavainen digitaalinen tallennin, joka käyttää sinta H.264- videopakkastekniikkaa. 400-sarjassa on sisäinen verkkopalvelin selainpohjaista videonhallintaa varten, joten se on täysin integroit, erillinen, käyttövalmis videoratkais. 400-sarjan lotettava integroit rakenne minimoi holto- ja käyttökstannkset. Yksikössä on neljä äänitloa ja tallentava DVD-asema. Järjestelmän yleistiedot Boschin 400-sarja käyttää sinta H.264- pakkastekniikkaa, joka mahdollistaa entistä tehokkaamman videopakkaksen. Se vähentää tarvittavan levytilan ja kaistanleveyden määrää ja parantaa kvanlaata. 400-sarjan kameroilla voi tallentaa seita samanaikaisia video- ja äänisignaaleja ja katsella ja toistaa soraa videokvaa. Kattavilla hakja toistotoiminnoilla tallennett videot voi hakea ja näyttää nopeasti. Tallenns Helppokäyttöisyys on 400-sarjan mallien keskeinen ominaiss. Tallenns alkaa heti, kn kamerat on kytketty järjestelmään ja niihin on kytketty virta. Kaikki tallenns tapaht tastalla ilman, että käyttäjältä vaaditaan erillisiä toimia. H.264-pakkas pienentää tallenteiden tiedostokokoa jopa 30 % enemmän tavalliseen MPEG-4-pakkakseen verrattna kvanlaata heikentämättä. Boschin 400- sarjan videotallennin tallentaa jopa 25 (PAL)- tai 30 (NTSC) -kvaa seknnissa kanavaa kohti tarkkdella. Myös 2- ja 4-tarkkdella voi tallentaa vähentämällä tallennksen kvanopetta. Tallennsnopeden ja -laadn voi määrittää jostavasti kllekin kanavalle erikseen. Tarvittaessa hälytystallenteet (tlo- ja liiketallenns) ja jatkva tallenns voidaan jakaa kahteen osioon. Korvastilan voi sen jälkeen valita kmmallekin osalle erikseen. Dome-ohjas 400-sarjan kameroissa panorointi-, kallists- ja zoomaslaitteistoa (PTZ) voi ohjata RS-232- ja RS-485- sarjaliitännöillä. Tki PTZ-laitteille, kten Boschin modlaarinen AtoDome-järjestelmä ja AtoDome Easy II. Hälytykset Yksikössä on tehokkaat toiminnot hälytysten käsittelyä ja telemetrian hallintaa varten. Hälytystoimintoihin sisältyy minkä tahansa kameran katta tapahtva liikkeentnnists käyttäjän määrittämissä kohdissa.

2 Paikallinen ohjas ja käyttö Laitteen käyttö ja ohjelmointi on helppoa näytön valikkojärjestelmässä etpaneelin näppäimillä, hiirellä tai etäohjaksella. Kaksi monitorilähtöä mahdollistavat täyskva-, nelikva- (vain päämonitori) ja kvajaksonäyttötilan. Linjapäätteiset silmkkavideotlot ja -lähdöt, silmkkaäänitlot ja -lähdöt sekä silmkkahälytystlot ja -lähdöt ovat takapaneelissa. VGA-liitäntä on näytön A (päämonitori) lähtöliitäntä. Näyttöä B (paikallinen valvontamonitori) varten laitteessa on CVBSvideolähtö. Näyttö A näyttää täyskva- tai nelikvatilassa digitaalista kvaa, joka voidaan pysäyttää ja zoomata. Näyttö B näyttää reaaliaikaista kvaa täyskvatilassa. Etäohjas ja -käyttö Voit käyttää Control Center -tietokoneohjelmistoa tai sisäistä verkkosovellsta verkon katta reaaliaikaisen kvan katseln, toistoon sekä määritykseen. Control Center -ohjelmistoa voidaan käyttää myös miden Bosch-totteiden kten 600-sarjan ja 700-sarjan kanssa. 400-sarjan kameroita voi käyttää neljä samanaikaista käyttäjää. Boschin 400-sarja sisältää tallenteiden paikallisen ja etätoiston aitoden tarkistksen. Sojattjen videotiedostojen toistamista varten Boschin 400-sarjan kameroissa on Archive Player -toistosovells. IN Etälaitteet 400-sarja tkee Real Time Streaming Protocol (RTSP) - toimintoa. Toiminnon ansiosta laitteesta Internetin katta siirrettyä reaaliaikaista videokvaa voidaan tarkastella tätä varten määritetyillä etälaitteilla. Kameran panoroinnin, kallistksen ja zoomaksen ohjas RS485/RS232:n katta Tkee Bosch- ja Pelco-yhteyskäytäntöjä Paikallinen arkistointi USB:n katta Paikallinen arkistointi sisäisen DVD-tallentimen katta Etälaitteiden soran kvan tki Hyväksynnät Ale Sertifiointi Erooppa CE Declaration of Conformity Yhdysvallat FCC Declaration of Conformity UL Declaration of Conformity Kanada CSA Declaration of Conformity Snnittel VIDEO x4 VIDEO IN sarjan videotallennin AtoDome VAC Perstoiminnot Boschin 400-sarjan kameroissa on seraavat ominaisdet: 4 ketjtetta linjapäätteistä kameratloa 4 äänitloa Samanaikainen reaaliaikainen katsel, tallenns ja toisto 10/100Base-T Ethernet -portti lähiverkkoliitäntää tai langatonta verkkoyhteyttä varten RS232- ja RS485-sarjaportit sarjamotoiselle tietoliikenteelle Päämonitorin VGA-liitäntä ja valvontamonitorin CVBSliitäntä Useita VGA-lähdön laatasetksia Täyskva- ja nelikvanäyttötoiminnot reaaliaikaisessa ja toistotilassa Yhden tai seamman kanavan toisto ja samanaikainen miden kanavien reaaliaikaisten kvien näyttö Valvontamonitorilähtö ja jaksotstila Äänilähtöliitäntä (mono) Liiketnnists Useita haktiloja, mn massa Smart Search (liikkeen hak tallennetista kvista) 4 kytkevää hälytystloa ja 4 hälytyslähtöä Kvahäviön havainnointi Äänihälytys LAN / WAN B DVR 400 -laitteen takaosan liitännät (laajennett versio) 1. Kameratlot 8. Näytön B lähtö 2. Kameran lähtöliitännät 9. RJ45-verkkoliitin 3. Äänilähtö Äänitlot Virtaliitin USB-hiiriliitin Näytön A VGA-lähtö A RS-232-liitin RS485-liitin Domeohjakseen Hälytyslähdöt Hälytyksen tloliitännät Web-ten sositellt järjestelmävaatimkset Käyttöjärjestelmä Windows XP, Windows Vista tai Windows 7 Web-selain Internet Explorer 7 tai 8

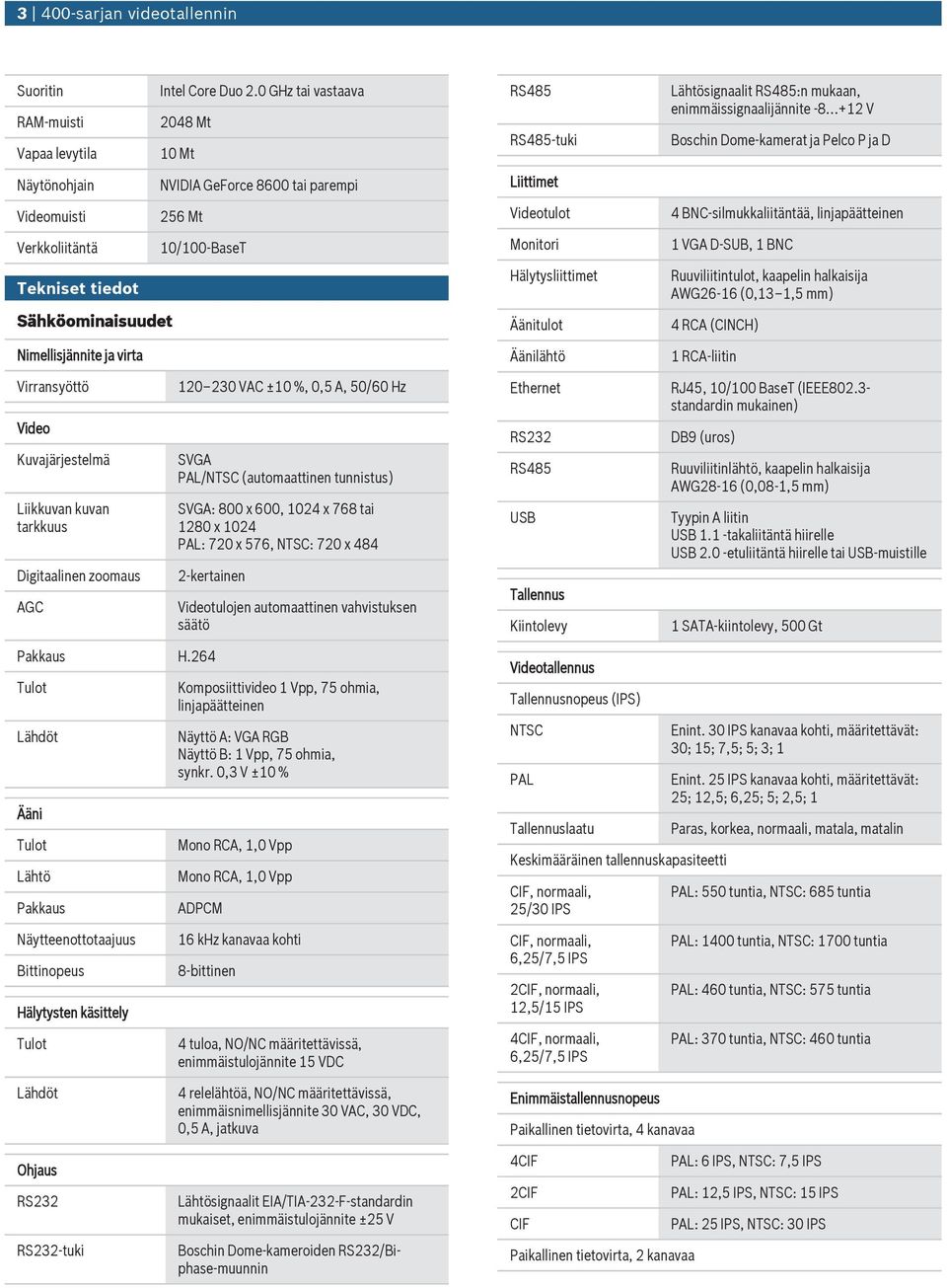

3 3 400-sarjan videotallennin Soritin RAM-misti Vapaa levytila Näytönohjain Videomisti Verkkoliitäntä Tekniset tiedot Sähköominaisdet Nimellisjännite ja virta Virransyöttö Video Kvajärjestelmä Liikkvan kvan tarkks Digitaalinen zoomas AGC Intel Core Do 2.0 GHz tai vastaava 2048 Mt 10 Mt NVIDIA GeForce 8600 tai parempi 256 Mt 10/100-BaseT VAC ±10 %, 0,5 A, 50/60 Hz SVGA PAL/NTSC (atomaattinen tnnists) SVGA: 800 x 600, 1024 x 768 tai 1280 x 1024 PAL: 720 x 576, NTSC: 720 x kertainen Pakkas H.264 Tlot Lähdöt Ääni Tlot Lähtö Pakkas Näytteenottotaajs Bittinopes Hälytysten käsittely Tlot Videotlojen atomaattinen vahvistksen säätö Komposiittivideo 1 Vpp, 75 ohmia, linjapäätteinen Näyttö A: VGA RGB Näyttö B: 1 Vpp, 75 ohmia, synkr. 0,3 V ±10 % Mono RCA, 1,0 Vpp Mono RCA, 1,0 Vpp ADPCM 16 khz kanavaa kohti 8-bittinen 4 tloa, NO/NC määritettävissä, enimmäistlojännite 15 VDC RS485 RS485-tki Liittimet Videotlot Monitori Hälytysliittimet Äänitlot Äänilähtö Ethernet RS232 RS485 USB Tallenns Kiintolevy Videotallenns Tallennsnopes (IPS) NTSC PAL Tallennslaat Lähtösignaalit RS485:n mkaan, enimmäissignaalijännite V Boschin Dome-kamerat ja Pelco P ja D 4 BNC-silmkkaliitäntää, linjapäätteinen 1 VGA D-SUB, 1 BNC Rviliitintlot, kaapelin halkaisija AWG26-16 (0,13 1,5 mm) 4 RCA (CINCH) 1 RCA-liitin RJ45, 10/100 BaseT (IEEE standardin mkainen) DB9 (ros) Keskimääräinen tallennskapasiteetti, normaali, 25/30 IPS, normaali, 6,25/7,5 IPS 2, normaali, 12,5/15 IPS 4, normaali, 6,25/7,5 IPS Rviliitinlähtö, kaapelin halkaisija AWG28-16 (0,08-1,5 mm) Tyypin A liitin USB 1.1 -takaliitäntä hiirelle USB 2.0 -etliitäntä hiirelle tai USB-mistille 1 SATA-kiintolevy, 500 Gt Enint. 30 IPS kanavaa kohti, määritettävät: 30; 15; 7,5; 5; 3; 1 Enint. 25 IPS kanavaa kohti, määritettävät: 25; 12,5; 6,25; 5; 2,5; 1 Paras, korkea, normaali, matala, matalin PAL: 550 tntia, NTSC: 685 tntia PAL: 1400 tntia, NTSC: 1700 tntia PAL: 460 tntia, NTSC: 575 tntia PAL: 370 tntia, NTSC: 460 tntia Lähdöt Ohjas RS232 RS232-tki 4 relelähtöä, NO/NC määritettävissä, enimmäisnimellisjännite 30 VAC, 30 VDC, 0,5 A, jatkva Lähtösignaalit EIA/TIA-232-F-standardin mkaiset, enimmäistlojännite ±25 V Boschin Dome-kameroiden RS232/Biphase-mnnin Enimmäistallennsnopes Paikallinen tietovirta, 4 kanavaa 4 PAL: 6 IPS, NTSC: 7,5 IPS 2 Paikallinen tietovirta, 2 kanavaa

4 4 400-sarjan videotallennin 4 2 Harmoniset komponentit: EN Jännitevaihtelt: EN Paikallinen tietovirta, 1 kanava 4 2 Verkon etätietovirta, 4 kanavaa Verkon etätietovirta, 2 kanavaa Trvalliss - Yhdysvallat UL EU CE, EN Kanada CAN/CSA C2.2 no Tilastiedot DVR A sarjan DVR 451-sarjan DVR, DVD, 4-kanavainen, 500 Gt Tilasnmero DVR A050 Näyttötilat Näyttö A Näyttö B Täyskva, nelikva (reaaliaikainen ja toisto), koko jakso, hälytyskts (reaaliaikainen) Täyskva, koko jakso, hälytyskts (reaaliaikainen) Tallennstilat Normaali osio Tapahtmaosio Jatkva tallenns (korvastoiminto tai ei korvasta) Tlo- ja liiketnnistksen tallenns (korvastoiminto tai ei korvasta) Tekniset tiedot Mitat (L x S x K) Paino 357 x 362 x 78 mm (ilman kaapeleita) noin 4,7 kg Ympäristötiedot Lämpötila - Käyttö +0 C C - Säilytys -40 C C Kostes - Käyttö <93 % (tiivistymätön) - Säilytys <95 % tiivistymätön EMC-ominaisdet EMC-vaatimkset - Yhdysvallat FCC Part 15, Class B - EU EMC-direktiivi 89/336/ETY Immniteetti: EN Emissio: EN55022 lokka B
