1 CCTV Tehokas modulaarinen VIP X600 -videolähetin Tehokas modulaarinen VIP X600 - videolähetin Jopa 6 videon tulokanavaa Modulaarinen ja laajennettavissa vaihdettavilla videomoduuleilla Suora tai verkon kautta toimiva iscsi RAID Kaksikaistainen suoratoisto tehokkaaseen tallennukseen Jopa 25/0 kuvaa sekunnissa tarkkuudella 4CIF/D Älykäs videoliiketunnistin ja kameran irrottamisen ilmaisin Bosch VIP X600 on tehokas modulaarinen CCTV-kameran videolähetin. VIP X600 -lähettimet ovat 4 x 4 -yksikköjä, joihin kuuluu neljä käytön aikana vaihdettavaa moduulia, joissa jokaisessa on neljä analogista ääni- ja videotuloa. VIP X600 lähettää reaaliaikaista MPEG-4-videota IPverkkoon. Videoita voi katsella tietokoneella Boschin videonhallintajärjestelmällä Bosch IntuiKey -näppäimistön avulla tai ilman sitä. Vaihtoehtoisesti voidaan käyttää Webselainta. VIP X600:n voi Boschin SDK-tuotekehityspaketilla integroida muihin videonhallintajärjestelmiin. Nämä erittäin suorituskykyiset, monikanavaiset laitteet iscsi-muotoisella paikallisella tallennuksella tarjoavat huippuluokan Video over IP -videokuvaa valvontakameraverkkoihin. Järjestelmän yleistiedot VIP X600, jossa 6 analogista kameraa, verkkoon liitetty iscsi-tallennus tai vain suoratoisto 2 2 x VIP X600 ja 6 analogista kameraa Suoraan liitetty iscsi RAID 4 Verkon kautta toimiva iscsi RAID 5 NVR-palvelin, jossa SCSI-liitäntä erittäin suureen RAID-yksikköön >2 Tt 6 Hallinta-asema ja IntuiKey

2 2 Tehokas modulaarinen VIP X600 -videolähetin 7 VIP XD -vastaanottimet 8 Monitorit Perustoiminnot Älykkyys VIP X600 sisältää Boschin älykkäitä videon analysointitoimintoja (IVA), kuten kuvahäviöiden ja väärinkäytösten havaitsemisen (esimerkiksi kameran pimentäminen, peittäminen tai epätarkennus). Se tunnistaa myös tilanteen, jossa koko kamera on käännetty pois kohteesta. Luotettava VIP X600 sisältää käytön aikana vaihdettavissa olevat videomoduulit, kahdennetut virtalähdetulot ja kahdennetut verkkoliitännät. Tallennus VIP X600 tukee ulkoista tallennusta joko suoraan yksikköön asennettuna (paikallinen tallennus) tai IP-verkon yli keskitetylle verkkovideotallentimelle (NVR). Paikallista tallennusta varten iscsi RAID -kytketään suoraan VIP X600 -lähettimeen. Tällöin järjestelmän tallennussuorituskyky on täysin riippumaton verkon suorituskyvystä. iscsi RAID - tallennustilan ansiosta VIP X600 toimii tavallisena digitaalisena videotallentimena ja toistaa lisäksi reaaliaikaista videokuvaa tehokkaasti verkossa. Vaihtoehtoisesti VIP X600 voi tallentaa keskitetysti lähettämällä IP-videota Bosch NVR-järjestelmään. VIP X600 voi jakaa iscsi RAID -tallennuslaitteen muiden yksiköiden, kuten Dinion IP -kameroiden tai toisten VIP X600 XF -lähettimien kanssa. Jokainen iscsi RAID voi tallentaa Dinion IP -kameraa tai 24 VIP X600 -kameraa. Jokainen iscsi RAID kykenee hallitsemaan tulevaa videota jopa 200 Mb/s. VIP X600 tukee Boschin joustavaa ja skaalattavaa tallennuksenhallintaohjelmisto Video Recording Manageria (VRM). Se mahdollistaa tallennustilan joustavan arvioinnin kameratasolla, mukaan lukien kuormituksen tasoitus ja hyvät kahdennusominaisuudet. Bosch VRM on saatavissa erillisjärjestelmänä tai integroituna Boschin Video Management Systemiin. Käyttöoikeudet VIP X600 -lähettimet tarjoavat erilaisia verkon, yksikön ja tietokanavien käyttöoikeuksia. Kolmetasoisen salasanasuojauksen lisäksi ne tukevat 802.x-todennusta RADIUS-tunnistuspalvelimella. Selainkäyttöä voidaan rajoittaa HTTPS-suojauksella käyttämällä yksikköön tallennettua SSL-varmennetta. Tietojen suojaamiseksi kukin viestintäkanava video-, ääni- ja sarja-i/o voidaan AES-salata erikseen 28-bittisillä avaimilla, kun salauspaikan käyttöoikeus on käytössä. Tehokas Välitä IP-videota VIP XD -videovastaanottimeen ja toista kuva uskomattoman kirkkaana analogisessa CCTV:ssä tai suuressa litteässä VGA-näytössä. VIDOS Monitor Wall kykenee toistamaan kirjaimellisesti seinän täydeltä korkealaatuista ja reaaliaikaista videokuvaa. Laitteet luovat kaksikaistaisella suoratoistolla kaksi toisistaan riippumatonta IP-videokaistaa, jos laskentateho riittää. Tämän ansiosta voit katsella ja tallentaa kahden eri laatutason kuvaa, mikä säästää levytilaa ja kaistanleveyttä. VIP X600 -lähetintä käytetään myös Boschin hybridin IPintegrointiohjelmiston VASAn kanssa. Allegiant IntuiKey - käyttäjät voivat katsoa Allegiant-kameraa tai jotakin IPpohjaisen järjestelmän kameraa. Helppo päivittää VIP X600 -moduuleja voi päivittää etäyhteydellä aina, kun uusi laiteohjelma on saatavana. Tuotteet pysyvät ajan tasalla ja niihin tehtyjä investointeja voidaan suojata vaivattomasti. Hyväksynnät Turvaluokitus Alue Numero EU IEC Yhdysvallat UL EMC-ominaisuudet Alue EU Numero EN550-, video- ja äänilaitteet EN500-4, hälytysjärjestelmät EN55022 ITE EN55024 ITE EN EN Yhdysvallat FCC 47 CFR Chapter Part 5 AUS/NZ AS/NZS 548 Suunnittelu Lähetinmoduulit Kaikissa MPEG 4-lähetinmoduuleissa on neljä kameratuloa, jotka tukevat kaksikaistaista suoratoistoa, jos laskentateho riittää. Niitä voi käyttää myös kaksikanavaisessa tilassa, jos kunkin kameran tehoa halutaan lisätä. Kuvanopeusyhdistelmät kahden ja neljän kanavan moduuleilla (PAL/NTSC):

3 Tehokas modulaarinen VIP X600 -videolähetin 4 kanavaa/moduuli 2 kanavaa/moduuli 4CIF/D 2,5/5 kuvaa/s* 2/ D 2CIF * Vaihtelee kuvan sisällön ja liikkeen mukaan 2 VIP X600 -telineasennustarvikkeet Etunäkymä 4 Takanäkymä, kaikkien varusteiden kanssa, 4 x video-/ äänimoduuli VIP X600 -moduulin kokoonpano Sisältää osat Lähikuvia moduulista VIP X600 Base 2 x kahdennettu 0/00/000 Base T Gigabit Ethernet -portti Määrä Komponentti 2 5 tilan merkkivaloa VIP X600BASE -perusjärjestelmä 4 moduulia, jokaisessa 4 x video-/äänitulo Kiinnitysvälineet 9 tuuman telineelle 4 Kahdennetun virtalähteen tulot Pika-asennusopas 5 4 hälytystuloa jokaisessa moduulissa CD-levy, jossa ohjelmisto ja asiakirjat 6 4 relelähtöä jokaisessa moduulissa 7 COM-portti (RS-22/485) jokaisessa moduulissa 8 Linjatason stereoääniliitin 2 kanavaa kohti (vain video-/äänimoduuli) Moduulit ja virtalähde eivät sisälly toimitukseen, ne on tilattava erikseen. VIP X600 -moduuli Määrä Komponentti 4-kanavainen VIP X600M4S -videomoduuli tai 4-kanavainen VIP X600M4SA -video-/äänimoduuli Pika-asennusopas Erillinen VIP X600 -virtalähde Määrä Komponentti Erillinen VIP X600 PS-virtalähde (Euroopan, Yhdysvaltojen, Ison-Britannian ja Australian versiot saatavilla) Virtajohto (sekä Euroopan että Yhdysvaltain johto saatavilla)

4 4 Tehokas modulaarinen VIP X600 -videolähetin Tekniset tiedot Perusjärjestelmä Virtalähde Tulojännite Virrankulutus Verkko Ethernet Tekniset tiedot Mitat (K x L x S) Väri Paino Ympäristötiedot 2 VDC, kaksoistulot Noin 60 VA, kaikkien varusteiden kanssa Kaksoisportti 0/00/000 Base-T, vuorosuuntaisuuden tai täyden kaksisuuntaisuuden tunnistava RJ45 44 x 440 x 20 mm (ilman kiinnikkeitä) harmaa Käyttölämpötila 0 C C Säilytyslämpötila 0 C C Suhteellinen kosteus Lämpöarvo Lähetinmoduulit Tulo/lähtö Video Noin 4,0 kg 4 moduulin kanssa %, tiivistymätön 205 BTU/h 4 x tulo Liitin BNC impedanssi 75 ohm, kytkettävissä Signaali Analoginen komposiitti, 0,7,2 Vpp, NTSC tai PAL Ääni (vain audioversio) 4 x monolinjatulo Liitin 2 x,5 mm:n stereoliitin Signaali 9 kohm (tyypillinen), 5,5 Vpp (enintään) Hälytys 4 x tulo Liitin Liitin (eristämätön sulkukosketin) aktivointiresistanssi Rele 0 ohmia (enintään) 4 x lähtö Liitin Liitin Signaali 0 Vpp, 2 A COM-portti Liitin, RS 22/422/485 Video Standardit Tiedon nopeus Resoluutio MPEG 4, M JPEG 9,6 kb/s - 6 Mb/s kanavaa kohti Vaaka x pysty PAL/NTSC 4CIF/D 704 x 576/480 (2,5/5 kuvaa/s*) 2CIF 704 x 288/240 () 2/ D 464 x 576/480 () /2 D 52 x 576/480 () CIF 52 x 288/240 () QCIF 76 x 44/20 () Kuvasarjarakenne (GOP) Kokonaisviive (IP) Kuvataajuus Ääni (vain audioversio) Vakio Siirtonopeus Verkko Yhteyskäytännöt Salaus Ohjaus Ohjelmiston päivitys Asetukset Ympäristötiedot * Vaihtelee kuvan sisällön ja liikkeen mukaan I, IP 20 ms - 50/60 (PAL/NTSC) G.7; 00 Hz -,4 khz Käyttölämpötila 0 C C Säilytyslämpötila 0 C C Suhteellinen kosteus 80 kb/s 8 khz:n näytteenottotaajuudella RTP, Telnet, UDP, TCP, IP, HTTP, HTTPS, DHCP, IGMP V2/V, ICMP, ARP, RTSP, SMTP, SNTP, SNMP (V, MIB II), 802.x TLS.0, SSL, AES (valinnainen) Etäohjelmoitava ROM-muistin Flash-päivitys Configuration Manager -kokoonpanonhallinta tai Web-selain 0 95 %, tiivistymätön

5 Tehokas modulaarinen VIP X600 -videolähetin 5 Tilaustiedot VIPX600BASE VIP X600 -perusjärjestelmä, jossa 4 moduulipaikkaa, kaksoisvirtatulot VIPX600M4SA VIP X600, 4-kanavainen video-/äänimoduuli, sarja-i/o, 4 hälytystuloa, 4 relettä, 4 äänituloa VIPX600M4S VIP X600, 4-kanavainen videomoduuli, sarja- I/O, 4 hälytystuloa, 4 relettä Laitteiston lisävarusteet VIP X600 PS Erillinen VIP X600 -virtalähde, Eurooppa ja Yhdysvallat VIP X600 PSUK Erillinen VIP X600 -virtalähde, Iso-Britannia VIP X600 PSAU Erillinen VIP X600 -virtalähde, Australia Ohjelmiston lisävarusteet VIP-X600-FS VIP X600 IVA.0 VCA -lisenssi moduulia kohden, kattaa kaikki neljä kanavaa MVC-FENC-AES BVIP AES 28-bittinen salaus 28 bittinen BVIP AES -salauspaikan lisenssi Lisenssi tarvitaan vain kerran asennusta kohti. Se mahdollistaa salatun tiedonsiirron BVIP-lähettimien, vastaanottimien ja hallinta-asemien välillä. VIP X600 FS VIP X600 IVMD.0 VCA -ohjelmistolisenssi moduulia kohden, kattaa kaikki neljä kanavaa VIPX600BASE VIPX600M4SA VIPX600M4S VIP-X600-PS VIP-X600-PSUK VIP-X600-PSAU VIP-X600-FS MVC-FENC-AES VIP-X600-FS

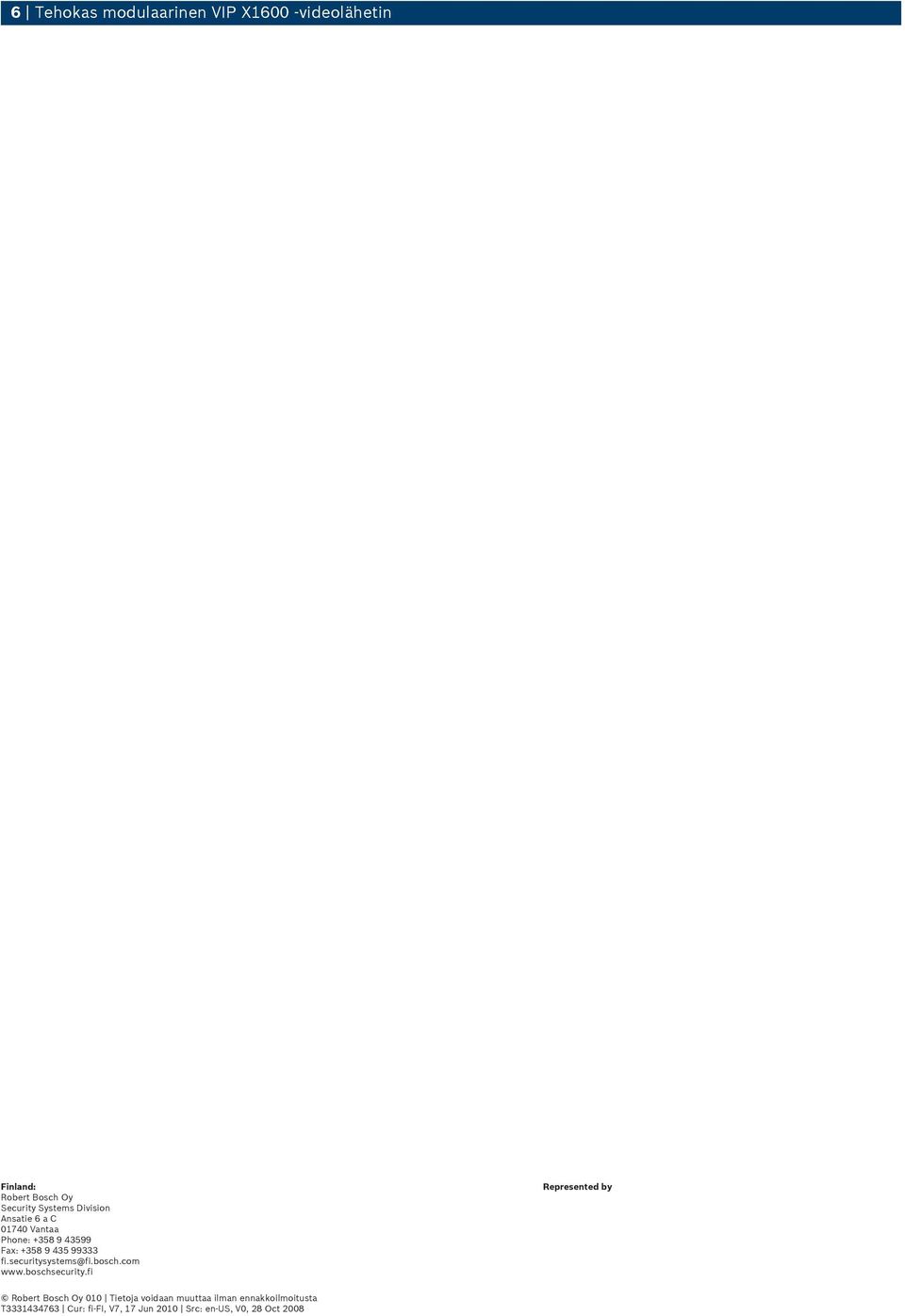

6 6 Tehokas modulaarinen VIP X600 -videolähetin Finland: Robert Bosch Oy Security Systems Division Ansatie 6 a C 0740 Vantaa Phone: Fax: fi.securitysystems@fi.bosch.com Represented by Robert Bosch Oy 00 Tietoja voidaan muuttaa ilman ennakkoilmoitusta T4476 Cur: fi-fi, V7, 7 Jun 200 Src: en-us, V0, 28 Oct 2008
