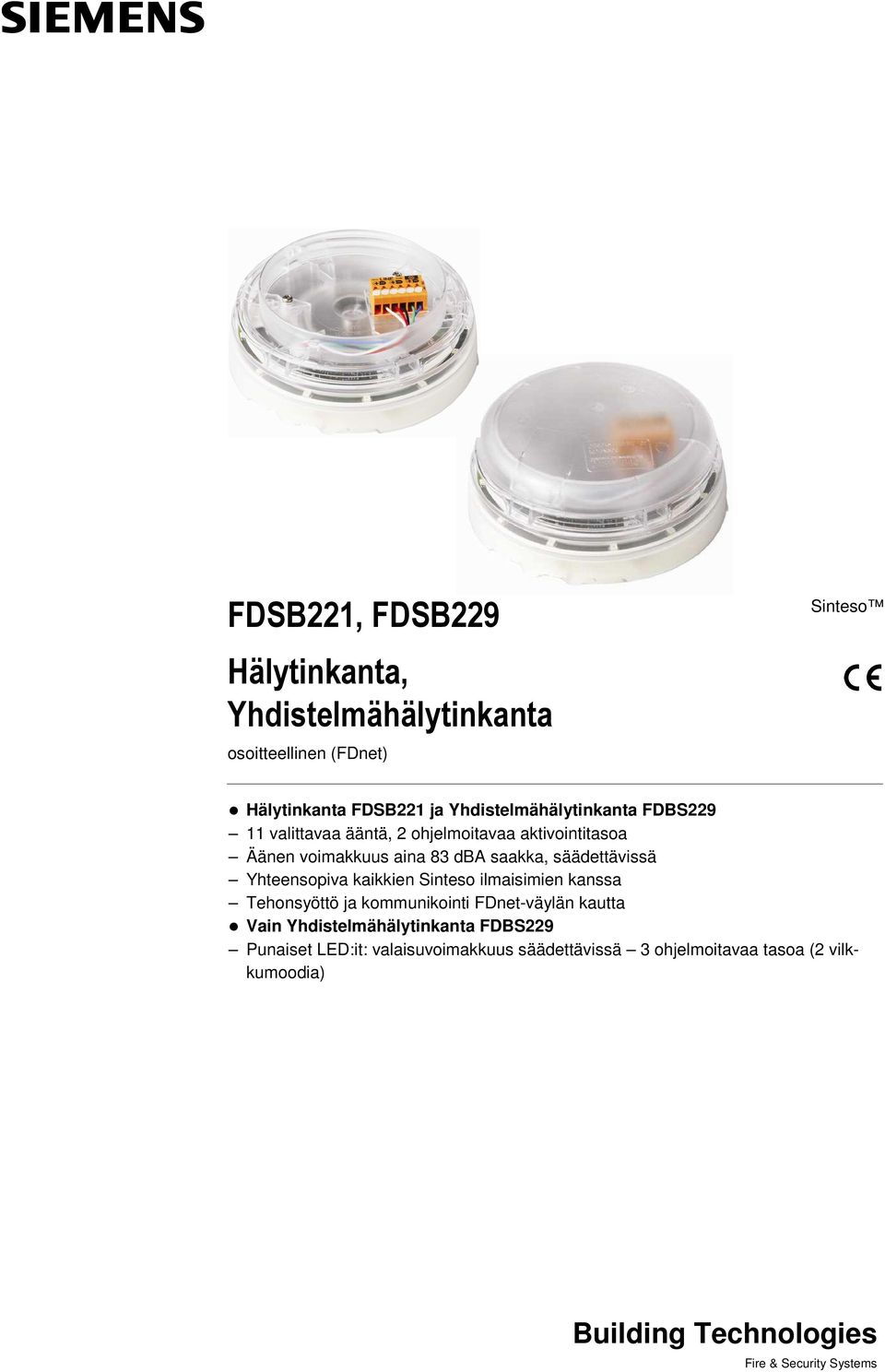

1 FDSB221, FDSB229 Hälytinkanta, Yhdistelmähälytinkanta osoitteellinen (FDnet) Sinteso Hälytinkanta FDSB221 ja Yhdistelmähälytinkanta FDBS valittavaa ääntä, 2 ohjelmoitavaa aktivointitasoa Äänen voimakkuus aina 83 dba saakka, säädettävissä Yhteensopiva kaikkien Sinteso ilmaisimien kanssa Tehonsyöttö ja kommunikointi FDnet-väylän kautta Vain Yhdistelmähälytinkanta FDBS229 Punaiset LED:it: valaisuvoimakkuus säädettävissä 3 ohjelmoitavaa tasoa (2 vilkkumoodia) Fire & Security Systems

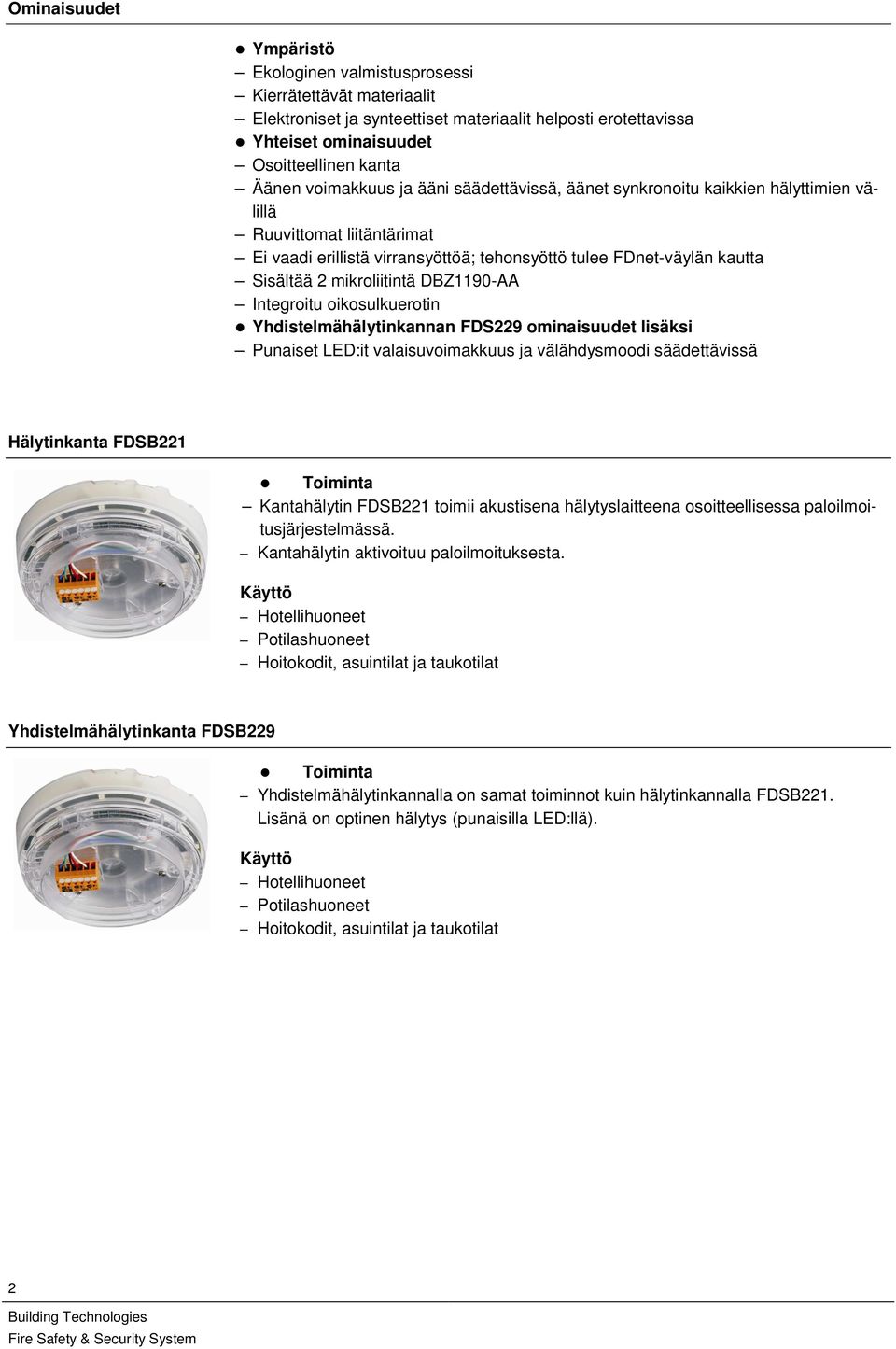

2 Ominaisuudet Ympäristö Ekologinen valmistusprosessi Kierrätettävät materiaalit Elektroniset ja synteettiset materiaalit helposti erotettavissa Yhteiset ominaisuudet Osoitteellinen kanta Äänen voimakkuus ja ääni säädettävissä, äänet synkronoitu kaikkien hälyttimien välillä Ruuvittomat liitäntärimat Ei vaadi erillistä virransyöttöä; tehonsyöttö tulee FDnet-väylän kautta Sisältää 2 mikroliitintä DBZ1190-AA Integroitu oikosulkuerotin Yhdistelmähälytinkannan FDS229 ominaisuudet lisäksi Punaiset LED:it valaisuvoimakkuus ja välähdysmoodi säädettävissä Hälytinkanta FDSB221 Toiminta Kantahälytin FDSB221 toimii akustisena hälytyslaitteena osoitteellisessa paloilmoitusjärjestelmässä. Kantahälytin aktivoituu paloilmoituksesta. Käyttö Hotellihuoneet Potilashuoneet Hoitokodit, asuintilat ja taukotilat Yhdistelmähälytinkanta FDSB229 Toiminta Yhdistelmähälytinkannalla on samat toiminnot kuin hälytinkannalla FDSB221. Lisänä on optinen hälytys (punaisilla LED:llä). Käyttö Hotellihuoneet Potilashuoneet Hoitokodit, asuintilat ja taukotilat 2 Fire Safety & Security System

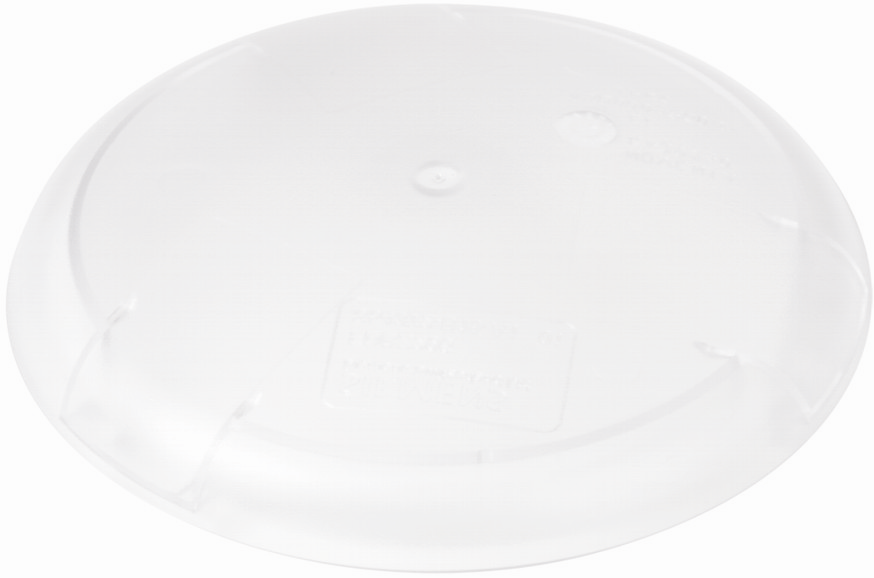

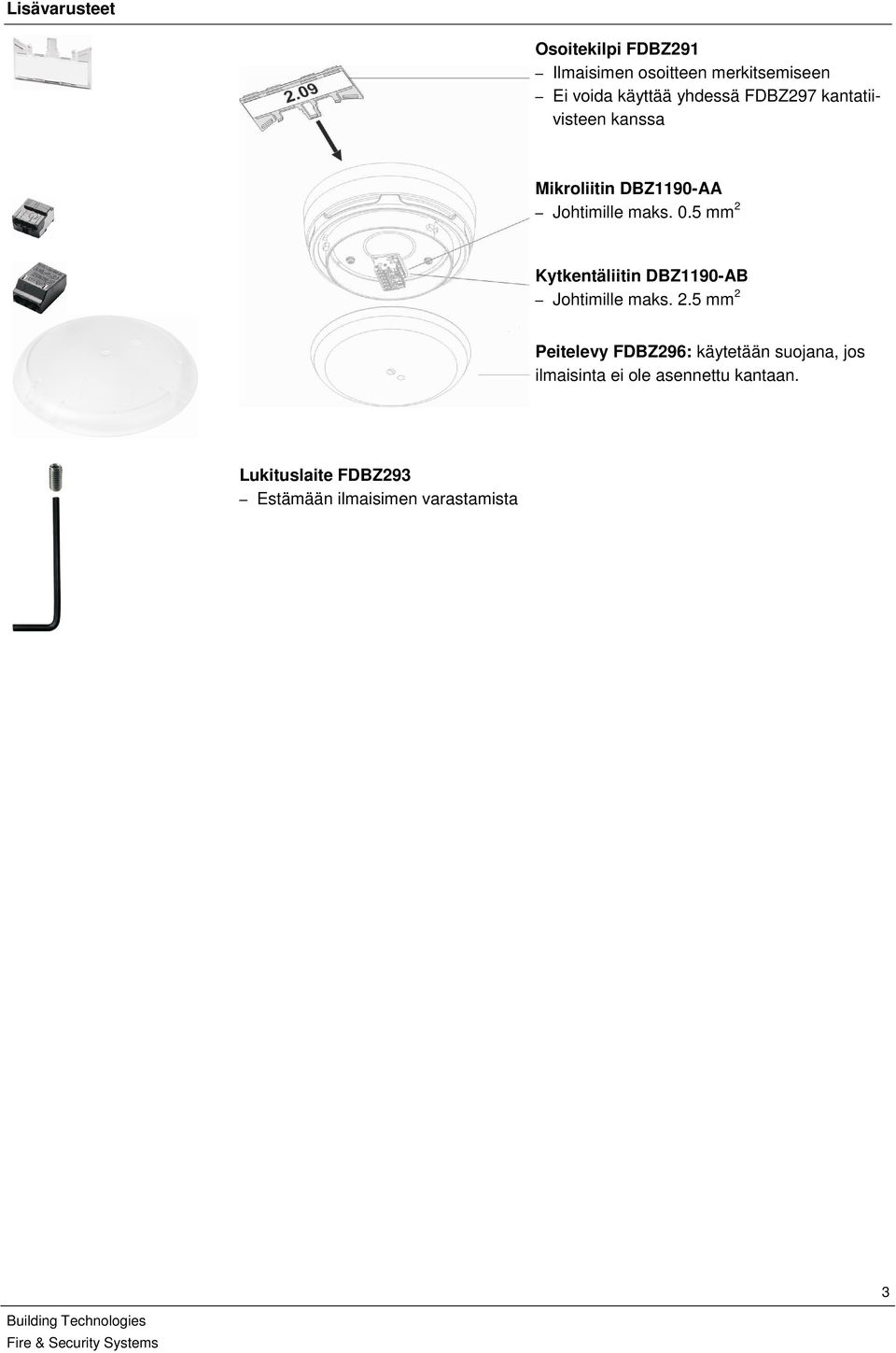

3 Lisävarusteet Osoitekilpi FDBZ291 Ilmaisimen osoitteen merkitsemiseen Ei voida käyttää yhdessä FDBZ297 kantatiivisteen kanssa Mikroliitin DBZ1190-AA Johtimille maks. 0.5 mm 2 Kytkentäliitin DBZ1190-AB Johtimille maks. 2.5 mm 2 Peitelevy FDBZ296: käytetään suojana, jos ilmaisinta ei ole asennettu kantaan. Lukituslaite FDBZ293 Estämään ilmaisimen varastamista 3 Fire & Security Systems

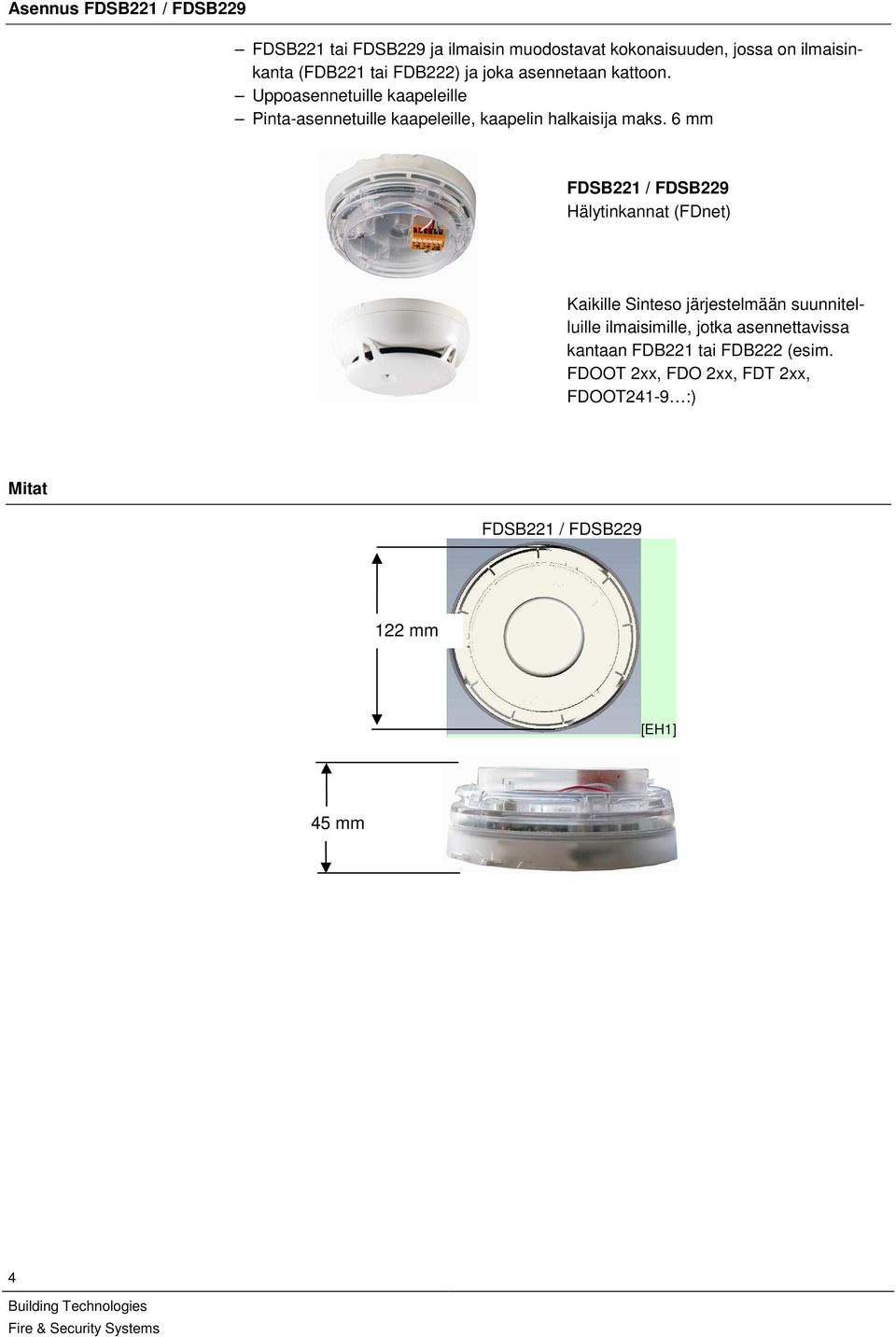

4 Asennus FDSB221 / FDSB229 FDSB221 tai FDSB229 ja ilmaisin muodostavat kokonaisuuden, jossa on ilmaisinkanta (FDB221 tai FDB222) ja joka asennetaan kattoon. Uppoasennetuille kaapeleille Pinta-asennetuille kaapeleille, kaapelin halkaisija maks. 6 mm FDSB221 / FDSB229 Hälytinkannat (FDnet) Kaikille Sinteso järjestelmään suunnitelluille ilmaisimille, jotka asennettavissa kantaan FDB221 tai FDB222 (esim. FDOOT 2xx, FDO 2xx, FDT 2xx, FDOOT241-9 :) Mitat FDSB221 / FDSB mm [EH1] 45 mm 4 Fire & Security Systems

5

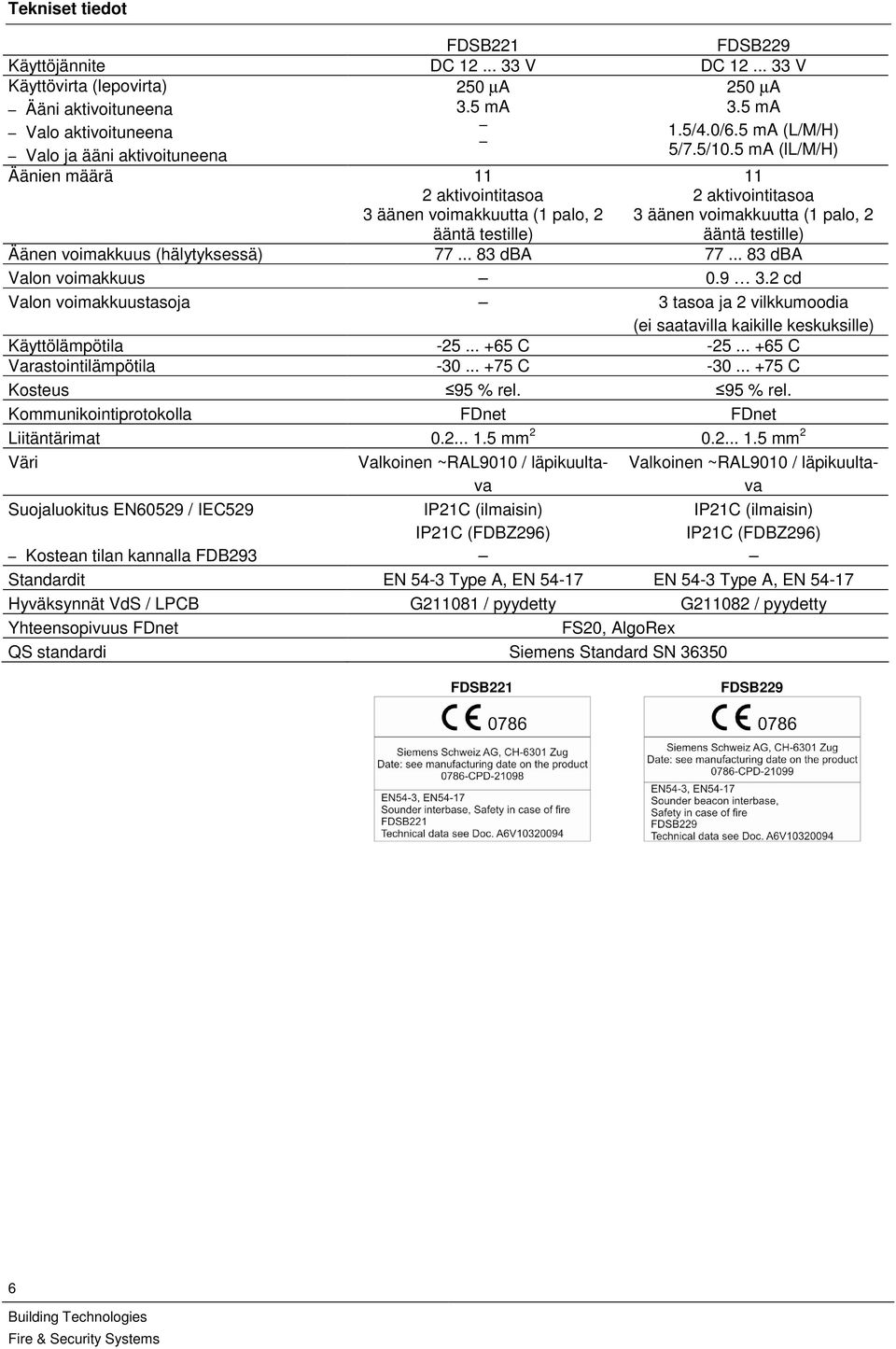

6 Tekniset tiedot FDSB221 FDSB229 Käyttöjännite DC V DC V Käyttövirta (lepovirta) 250 µa 250 µa Ääni aktivoituneena 3.5 ma 3.5 ma Valo aktivoituneena 1.5/4.0/6.5 ma (L/M/H) Valo ja ääni aktivoituneena 5/7.5/10.5 ma (ll/m/h) Äänien määrä 11 2 aktivointitasoa 3 äänen voimakkuutta (1 palo, 2 ääntä testille) 11 2 aktivointitasoa 3 äänen voimakkuutta (1 palo, 2 ääntä testille) Äänen voimakkuus (hälytyksessä) dba dba Valon voimakkuus cd Valon voimakkuustasoja 3 tasoa ja 2 vilkkumoodia (ei saatavilla kaikille keskuksille) Käyttölämpötila C C Varastointilämpötila C C Kosteus 95 % rel. 95 % rel. Kommunikointiprotokolla FDnet FDnet Liitäntärimat mm mm 2 Väri Suojaluokitus EN60529 / IEC529 Kostean tilan kannalla FDB293 Valkoinen ~RAL9010 / läpikuultava IP21C (ilmaisin) IP21C (FDBZ296) Valkoinen ~RAL9010 / läpikuultava IP21C (ilmaisin) IP21C (FDBZ296) Standardit EN 54-3 Type A, EN EN 54-3 Type A, EN Hyväksynnät VdS / LPCB G / pyydetty G / pyydetty Yhteensopivuus FDnet FS20, AlgoRex QS standardi Siemens Standard SN FDSB221 FDSB229 6 Fire & Security Systems

7

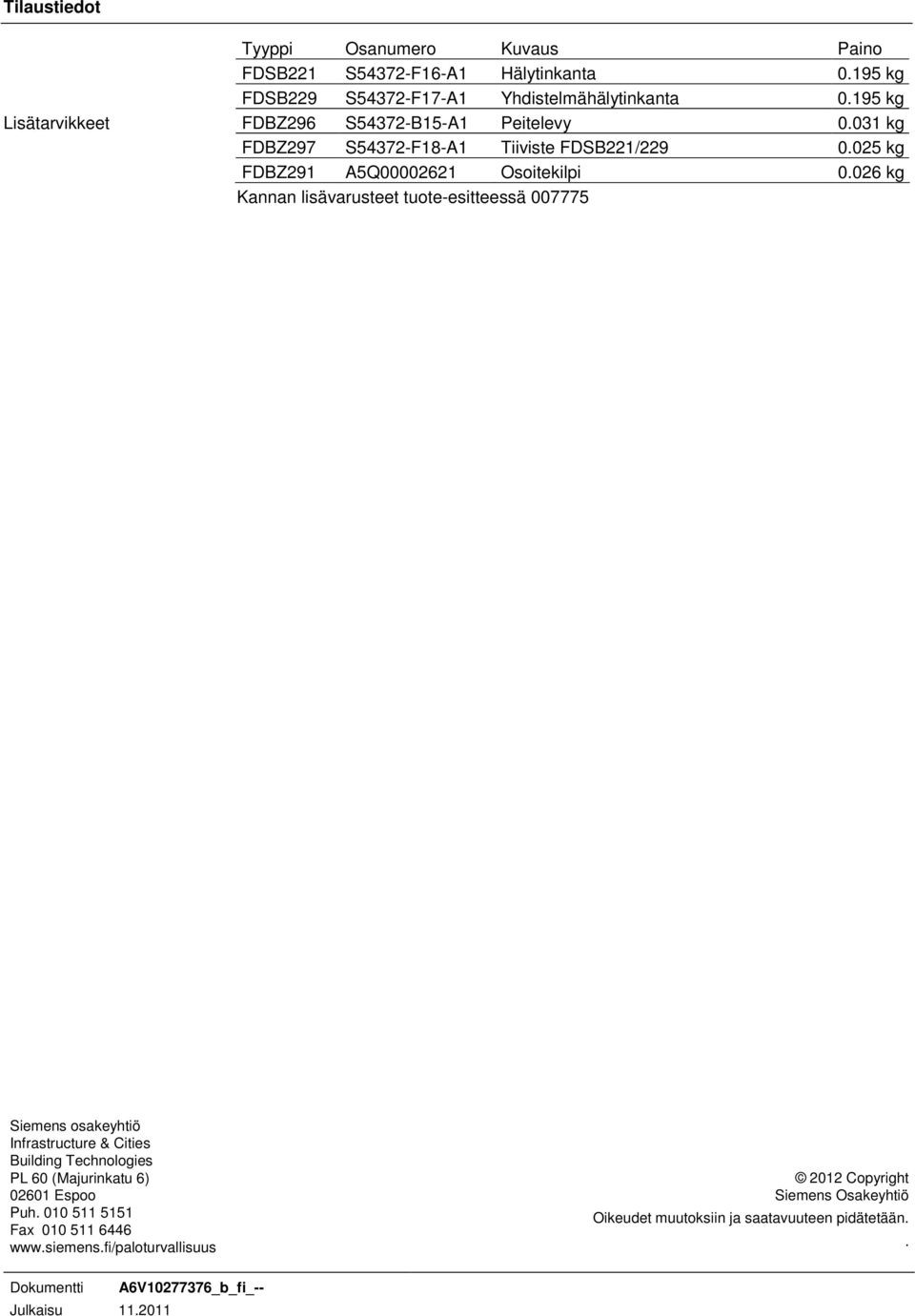

8 Tilaustiedot Tyyppi Osanumero Kuvaus Paino FDSB221 S54372-F16-A1 Hälytinkanta kg FDSB229 S54372-F17-A1 Yhdistelmähälytinkanta kg Lisätarvikkeet FDBZ296 S54372-B15-A1 Peitelevy kg FDBZ297 S54372-F18-A1 Tiiviste FDSB221/ kg FDBZ291 A5Q Osoitekilpi kg Kannan lisävarusteet tuote-esitteessä Siemens osakeyhtiö Infrastructure & Cities PL 60 (Majurinkatu 6) Espoo Puh Fax Copyright Siemens Osakeyhtiö Oikeudet muutoksiin ja saatavuuteen pidätetään.. Dokumentti Julkaisu A6V _b_fi_--
