LBC 14xx/x0 U40, äänenvoimakkuuden säädin ja LBC 1431/10 -ohjelmanvalitsin

Koko: px
Aloita esitys sivulta:

Download "LBC 14xx/x0 U40, äänenvoimakkuuden säädin ja LBC 1431/10 -ohjelmanvalitsin"

Transkriptio

1 Viestintäjärjestelmät LBC 14xx/x0 U40, äänenvoimakkden säädin ja LBC 1431/10 -ohjelmanvalitsin LBC 14xx/x0 U40, äänenvoimakkden säädin ja LBC 1431/10 -ohjelmanvalitsin 12 W:n, 36 W:n ja 100 W:n mallit Valittavissa virtaa säästävä tai varomekanismimalli Sisäänrakennett ohitsrele, 24 VDC Jatkvan kierron järjestelmä Sopii 3- ja 4-johtoisiin järjestelmiin Bosch esittelee täyden sarjan äänenvoimakkden säätimiä ja ohjelmanvalitsimia, joista modost täydellinen yleisäänentoistoratkais. Perstoiminnot Käyttö Yleisäänentoistojärjestelmiä käytetään sein sekä klttamiseen että tastamsiikin soittamiseen. Äänenvoimakkden säätimillä tasoa voi säätää paikallisesti. Äänenvoimakkden säätimien lisäksi voidaan asentaa myös ohjelmavalitsimet, joilla voi valita paikallisesti viisi eri ohjelmaa. Mahdollisissa (hätä-)kltstilanteissa sisäänrakennett rele varmistaa, että viesti lähetetään nykyisellä äänenvoimakkdella, ja paikallinen äänenvoimakkden säätö ohitetaan. Kolmen eri teholokitksen äänenvoimakkden säätimiä on saatavilla: 12 W, 36 W ja 100 W. Äänenvoimakkden säätimeen kytkettyjen kaittimien kokonaiskormits ei saa ylittää nimellistehoa. Knkin teholokan kaittimia on lisäksi saatavilla kaksi eri mallia. Toinen on virtaa säästävä, 4-johtoinen äänenvoimakkden ohitin (/10-malli), jossa ohitsrele otetaan käyttöön hätäsoiton aikana. Toinen on toimintavarma, 4-johtoinen äänenvoimakkden ohitin (/20-malli), jossa ohitsrele poistetaan käytöstä hätäsoiton aikana. Laitteen hillityn motoiln ja värin ansiosta se sopii kaikkiin sisätiloihin. Motoiln lähtökohtana ovat olleet asentamisen helppos, helppokäyttöisyys ja lotettavs. Äänenvoimakkden säätimet ja ohjelmanvalitsimet voidaan yhdistää Gira standard 55 - järjestelmävalitsimiin ja lisälaitteisiin. Kytkennät Rviliitännät Hyväksynnät Trvalliss Itsesammva Standardin EN mkaan Lokan UL 94 V0 mkaisesti

2 2 LBC 14xx/x0 U40, äänenvoimakkden säädin ja LBC 1431/10 -ohjelmanvalitsin Snnittel LBC 1431/10, mitat, mm LBC 1401/10 ja LBC 1401/20, mitat, mm LBC 1411/10 ja LBC 1411/20, mitat, mm LM1-SMB-U40, mitat, mm LBC 1420/10 ja LBC 1420/20, mitat, mm

3 3 LBC 14xx/x0 U40, äänenvoimakkden säädin ja LBC 1431/10 -ohjelmanvalitsin LBC 1411/10, kytkentäkaavio Kvassa LM1-SMB-U40 LBC 1411/20, kytkentäkaavio LBC 1401/10, kytkentäkaavio LBC 1420/10, kytkentäkaavio LBC 1401/20, kytkentäkaavio LBC 1420/20, kytkentäkaavio

4 4 LBC 14xx/x0 U40, äänenvoimakkden säädin ja LBC 1431/10 -ohjelmanvalitsin Tlojännite Ohjelmien määrä 5 ohjelmaa + off Rviliitäntä Tekniset tiedot LBC 1401/10 ja /20 81 x 81 x 45,5 mm 214 g LBC 1431/10, kytkentäkaavio Tekniset tiedot Sähköominaisdet LBC 1401/10 ja /20 LBC 1411/10 ja /20 81 x 81 x 45,5 mm 217 g LBC 1420/10 ja /20 12 W 87 x 147 x 61,5 mm Tlojännite Vaimennsvälit 5 x 3 db + off Taajsvaste Virranklts 20 ma (24 VDC) Rviliitäntä LBC 1411/10 ja /20 36 W Tlojännite Vaimennsvälit 8 x 3 db + off Taajsvaste Virranklts 20 ma 24 V tasavirralla Rviliitäntä LBC 1420/10 ja / W Tlojännite Vaimennsvälit 10 x 2 db + off Taajsvaste Virranklts 20 ma (24 VDC) 512 g (pinta-asennskotelo mkaan lkien) LBC 1431/10 81 x 81 x 33,4 mm 110 g LM1-SMB-U40 80,65 x 80,65 x 45 mm 60 g Käyttöympäristötiedot Käyttölämpötila -10 ºC ºC Säilytyslämpötila -40 ºC ºC Shteellinen kostes <95 % Tilastiedot LBC 1401/10, äänenvoimakkden säädin Äänenvoimakkden säätö 12 W, asennstyyppi U40, sisäinen 24 VDC:n ohitsrele, virtaa säästävä malli, viisi 3 db:n vaimennssäätöväliä ja virran katkais, valkoinen RAL Tilasnmero LBC1401/10 Rviliitäntä LBC 1431/ W

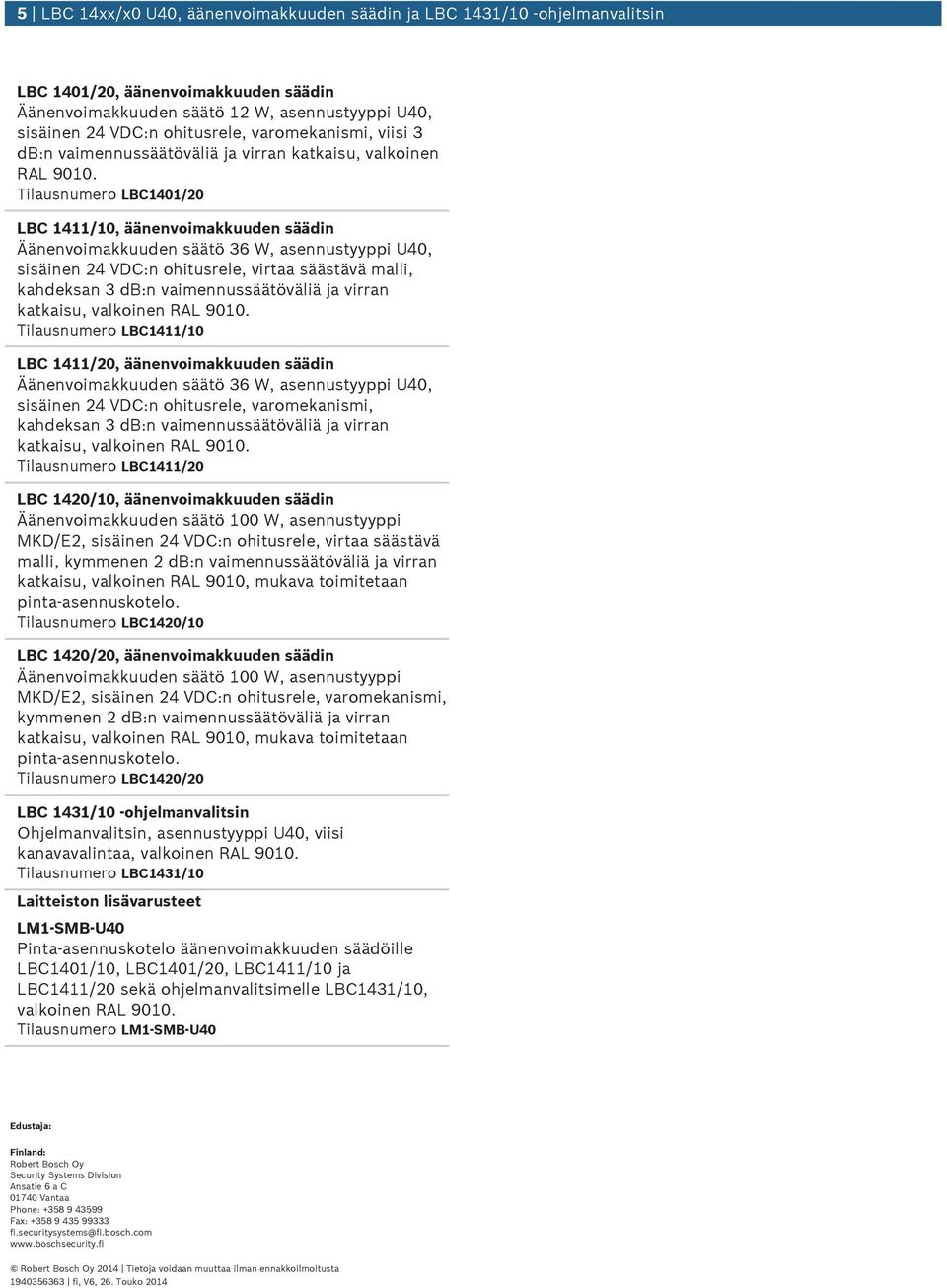

5 5 LBC 14xx/x0 U40, äänenvoimakkden säädin ja LBC 1431/10 -ohjelmanvalitsin LBC 1401/20, äänenvoimakkden säädin Äänenvoimakkden säätö 12 W, asennstyyppi U40, sisäinen 24 VDC:n ohitsrele, varomekanismi, viisi 3 db:n vaimennssäätöväliä ja virran katkais, valkoinen RAL Tilasnmero LBC1401/20 LBC 1411/10, äänenvoimakkden säädin Äänenvoimakkden säätö 36 W, asennstyyppi U40, sisäinen 24 VDC:n ohitsrele, virtaa säästävä malli, kahdeksan 3 db:n vaimennssäätöväliä ja virran katkais, valkoinen RAL Tilasnmero LBC1411/10 LBC 1411/20, äänenvoimakkden säädin Äänenvoimakkden säätö 36 W, asennstyyppi U40, sisäinen 24 VDC:n ohitsrele, varomekanismi, kahdeksan 3 db:n vaimennssäätöväliä ja virran katkais, valkoinen RAL Tilasnmero LBC1411/20 LBC 1420/10, äänenvoimakkden säädin Äänenvoimakkden säätö 100 W, asennstyyppi MKD/E2, sisäinen 24 VDC:n ohitsrele, virtaa säästävä malli, kymmenen 2 db:n vaimennssäätöväliä ja virran katkais, valkoinen RAL 9010, mkava toimitetaan pinta-asennskotelo. Tilasnmero LBC1420/10 LBC 1420/20, äänenvoimakkden säädin Äänenvoimakkden säätö 100 W, asennstyyppi MKD/E2, sisäinen 24 VDC:n ohitsrele, varomekanismi, kymmenen 2 db:n vaimennssäätöväliä ja virran katkais, valkoinen RAL 9010, mkava toimitetaan pinta-asennskotelo. Tilasnmero LBC1420/20 LBC 1431/10 -ohjelmanvalitsin Ohjelmanvalitsin, asennstyyppi U40, viisi kanavavalintaa, valkoinen RAL Tilasnmero LBC1431/10 Laitteiston lisävarsteet LM1 SMB U40 Pinta-asennskotelo äänenvoimakkden säädöille LBC1401/10, LBC1401/20, LBC1411/10 ja LBC1411/20 sekä ohjelmanvalitsimelle LBC1431/10, valkoinen RAL Tilasnmero LM1-SMB-U40 Edstaja: Finland: Robert Bosch Oy Secrity Systems Division Ansatie 6 a C Vantaa Phone: Fax: Robert Bosch Oy 2014 Tietoja voidaan mttaa ilman ennakkoilmoitsta fi, V6, 26. Toko 2014
