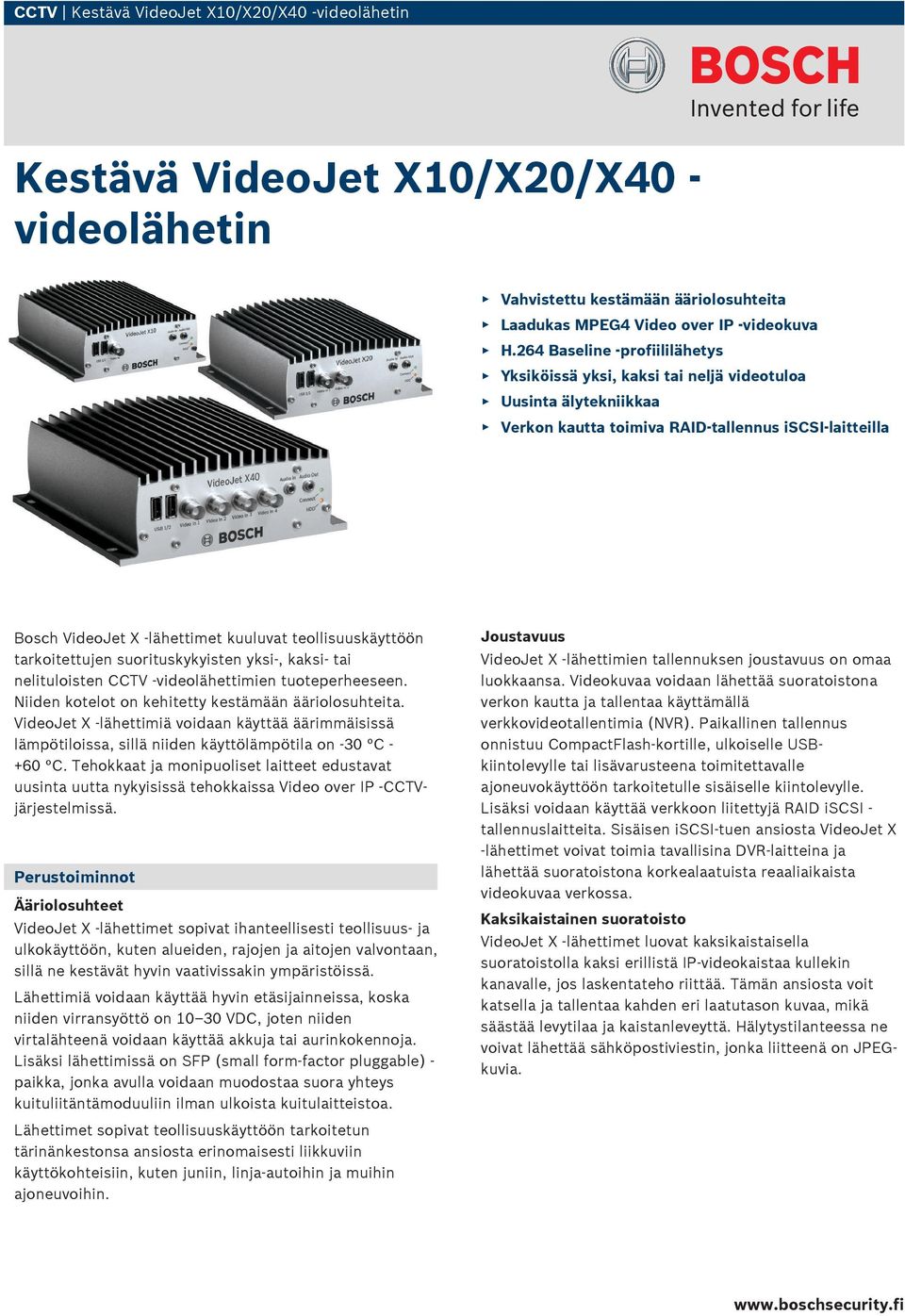

1 CCTV Kestävä VideoJet X10/X20/X40 -videolähetin Kestävä VideoJet X10/X20/X40 - videolähetin Vahvistettu kestämään ääriolosuhteita Laadukas MPEG4 Video over IP -videokuva H.264 Baseline -profiililähetys Yksiköissä yksi, kaksi tai neljä videotuloa Uusinta älytekniikkaa Verkon kautta toimiva RAID-tallennus iscsi-laitteilla Bosch VideoJet X -lähettimet kuuluvat teollisuuskäyttöön tarkoitettujen suorituskykyisten yksi-, kaksi- tai nelituloisten CCTV -videolähettimien tuoteperheeseen. Niiden kotelot on kehitetty kestämään ääriolosuhteita. VideoJet X -lähettimiä voidaan käyttää äärimmäisissä lämpötiloissa, sillä niiden käyttölämpötila on -30 C C. Tehokkaat ja monipuoliset laitteet edustavat uusinta uutta nykyisissä tehokkaissa Video over IP -CCTVjärjestelmissä. Perustoiminnot Ääriolosuhteet VideoJet X -lähettimet sopivat ihanteellisesti teollisuus- ja ulkokäyttöön, kuten alueiden, rajojen ja aitojen valvontaan, sillä ne kestävät hyvin vaativissakin ympäristöissä. Lähettimiä voidaan käyttää hyvin etäsijainneissa, koska niiden virransyöttö on VDC, joten niiden virtalähteenä voidaan käyttää akkuja tai aurinkokennoja. Lisäksi lähettimissä on SFP (small form-factor pluggable) - paikka, jonka avulla voidaan muodostaa suora yhteys kuituliitäntämoduuliin ilman ulkoista kuitulaitteistoa. Lähettimet sopivat teollisuuskäyttöön tarkoitetun tärinänkestonsa ansiosta erinomaisesti liikkuviin käyttökohteisiin, kuten juniin, linja-autoihin ja muihin ajoneuvoihin. Joustavuus VideoJet X -lähettimien tallennuksen joustavuus on omaa luokkaansa. Videokuvaa voidaan lähettää suoratoistona verkon kautta ja tallentaa käyttämällä verkkovideotallentimia (NVR). Paikallinen tallennus onnistuu CompactFlash-kortille, ulkoiselle USBkiintolevylle tai lisävarusteena toimitettavalle ajoneuvokäyttöön tarkoitetulle sisäiselle kiintolevylle. Lisäksi voidaan käyttää verkkoon liitettyjä RAID iscsi - tallennuslaitteita. Sisäisen iscsi-tuen ansiosta VideoJet X -lähettimet voivat toimia tavallisina DVR-laitteina ja lähettää suoratoistona korkealaatuista reaaliaikaista videokuvaa verkossa. Kaksikaistainen suoratoisto VideoJet X -lähettimet luovat kaksikaistaisella suoratoistolla kaksi erillistä IP-videokaistaa kullekin kanavalle, jos laskentateho riittää. Tämän ansiosta voit katsella ja tallentaa kahden eri laatutason kuvaa, mikä säästää levytilaa ja kaistanleveyttä. Hälytystilanteessa ne voivat lähettää sähköpostiviestin, jonka liitteenä on JPEGkuvia.

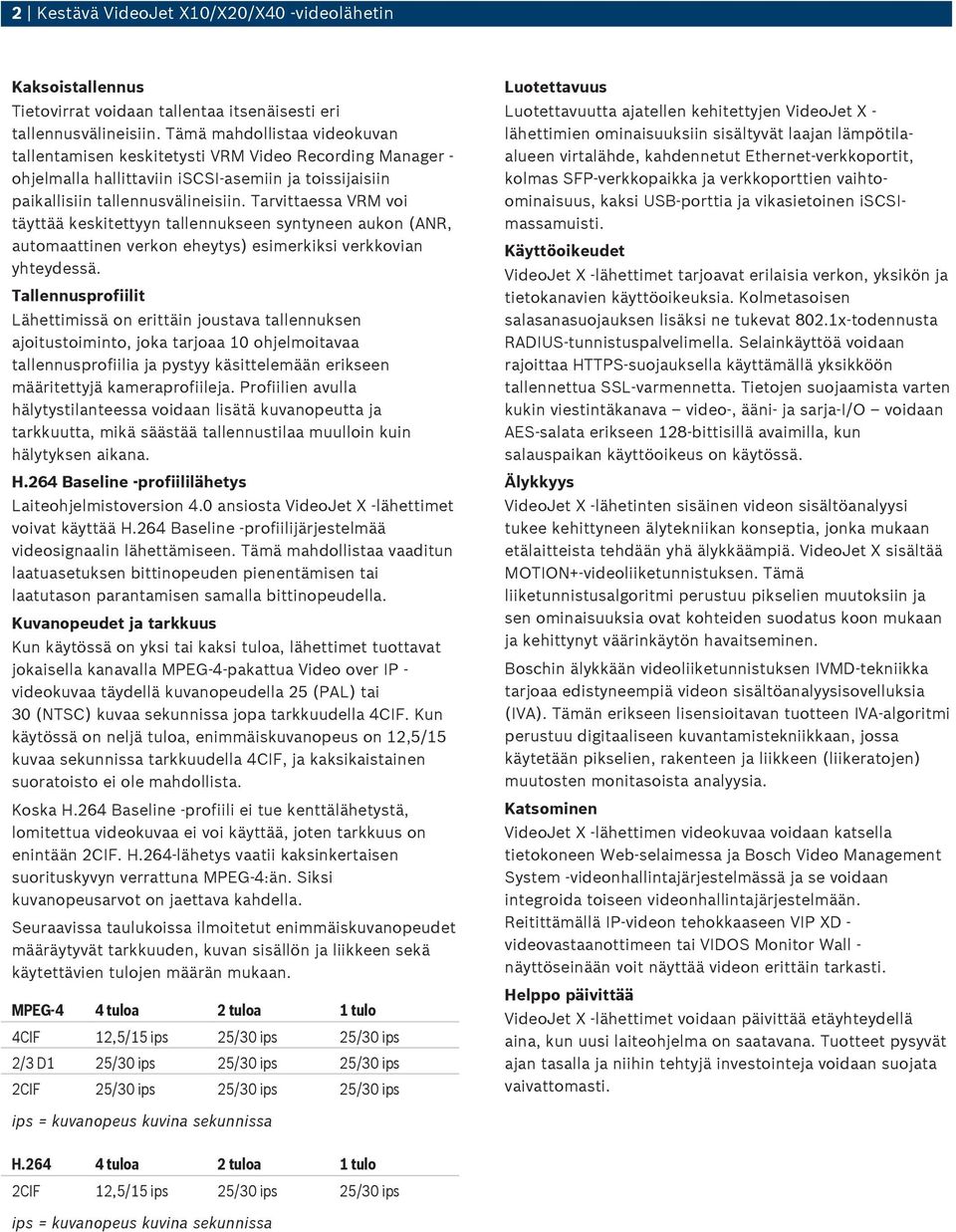

2 2 Kestävä VideoJet X10/X20/X40 -videolähetin Kaksoistallennus Tietovirrat voidaan tallentaa itsenäisesti eri tallennusvälineisiin. Tämä mahdollistaa videokuvan tallentamisen keskitetysti VRM Video Recording Manager - ohjelmalla hallittaviin iscsi-asemiin ja toissijaisiin paikallisiin tallennusvälineisiin. Tarvittaessa VRM voi täyttää keskitettyyn tallennukseen syntyneen aukon (ANR, automaattinen verkon eheytys) esimerkiksi verkkovian yhteydessä. Tallennusprofiilit Lähettimissä on erittäin joustava tallennuksen ajoitustoiminto, joka tarjoaa 10 ohjelmoitavaa tallennusprofiilia ja pystyy käsittelemään erikseen määritettyjä kameraprofiileja. Profiilien avulla hälytystilanteessa voidaan lisätä kuvanopeutta ja tarkkuutta, mikä säästää tallennustilaa muulloin kuin hälytyksen aikana. H.264 Baseline -profiililähetys Laiteohjelmistoversion 4.0 ansiosta VideoJet X -lähettimet voivat käyttää H.264 Baseline -profiilijärjestelmää videosignaalin lähettämiseen. Tämä mahdollistaa vaaditun laatuasetuksen bittinopeuden pienentämisen tai laatutason parantamisen samalla bittinopeudella. Kuvanopeudet ja tarkkuus Kun käytössä on yksi tai kaksi tuloa, lähettimet tuottavat jokaisella kanavalla MPEG-4-pakattua Video over IP - videokuvaa täydellä kuvanopeudella 25 (PAL) tai 30 (NTSC) kuvaa sekunnissa jopa tarkkuudella 4CIF. Kun käytössä on neljä tuloa, enimmäiskuvanopeus on 12,5/15 kuvaa sekunnissa tarkkuudella 4CIF, ja kaksikaistainen suoratoisto ei ole mahdollista. Koska H.264 Baseline -profiili ei tue kenttälähetystä, lomitettua videokuvaa ei voi käyttää, joten tarkkuus on enintään 2CIF. H.264-lähetys vaatii kaksinkertaisen suorituskyvyn verrattuna MPEG 4:än. Siksi kuvanopeusarvot on jaettava kahdella. Seuraavissa taulukoissa ilmoitetut enimmäiskuvanopeudet määräytyvät tarkkuuden, kuvan sisällön ja liikkeen sekä käytettävien tulojen määrän mukaan. MPEG 4 4 tuloa 2 tuloa 1 tulo 4CIF 12,5/15 ips 25/30 ips 25/30 ips 2/3 D1 25/30 ips 25/30 ips 25/30 ips 2CIF 25/30 ips 25/30 ips 25/30 ips Luotettavuus Luotettavuutta ajatellen kehitettyjen VideoJet X - lähettimien ominaisuuksiin sisältyvät laajan lämpötilaalueen virtalähde, kahdennetut Ethernet-verkkoportit, kolmas SFP-verkkopaikka ja verkkoporttien vaihtoominaisuus, kaksi USB-porttia ja vikasietoinen iscsimassamuisti. Käyttöoikeudet VideoJet X -lähettimet tarjoavat erilaisia verkon, yksikön ja tietokanavien käyttöoikeuksia. Kolmetasoisen salasanasuojauksen lisäksi ne tukevat 802.1x-todennusta RADIUS-tunnistuspalvelimella. Selainkäyttöä voidaan rajoittaa HTTPS-suojauksella käyttämällä yksikköön tallennettua SSL-varmennetta. Tietojen suojaamista varten kukin viestintäkanava video-, ääni- ja sarja-i/o voidaan AES-salata erikseen 128-bittisillä avaimilla, kun salauspaikan käyttöoikeus on käytössä. Älykkyys VideoJet X -lähetinten sisäinen videon sisältöanalyysi tukee kehittyneen älytekniikan konseptia, jonka mukaan etälaitteista tehdään yhä älykkäämpiä. VideoJet X sisältää MOTION+-videoliiketunnistuksen. Tämä liiketunnistusalgoritmi perustuu pikselien muutoksiin ja sen ominaisuuksia ovat kohteiden suodatus koon mukaan ja kehittynyt väärinkäytön havaitseminen. Boschin älykkään videoliiketunnistuksen IVMD-tekniikka tarjoaa edistyneempiä videon sisältöanalyysisovelluksia (IVA). Tämän erikseen lisensioitavan tuotteen IVA-algoritmi perustuu digitaaliseen kuvantamistekniikkaan, jossa käytetään pikselien, rakenteen ja liikkeen (liikeratojen) muutosten monitasoista analyysia. Katsominen VideoJet X -lähettimen videokuvaa voidaan katsella tietokoneen Web-selaimessa ja Bosch Video Management System -videonhallintajärjestelmässä ja se voidaan integroida toiseen videonhallintajärjestelmään. Reitittämällä IP-videon tehokkaaseen VIP XD - videovastaanottimeen tai VIDOS Monitor Wall - näyttöseinään voit näyttää videon erittäin tarkasti. Helppo päivittää VideoJet X -lähettimet voidaan päivittää etäyhteydellä aina, kun uusi laiteohjelma on saatavana. Tuotteet pysyvät ajan tasalla ja niihin tehtyjä investointeja voidaan suojata vaivattomasti. ips = kuvanopeus kuvina sekunnissa H tuloa 2 tuloa 1 tulo 2CIF 12,5/15 ips 25/30 ips 25/30 ips ips = kuvanopeus kuvina sekunnissa

3 Kestävä VideoJet X10/X20/X40 -videolähetin 3 Hyväksynnät Etuosan liittimet ja merkkivalot Hyväksynnät Sertifiointi Eurooppa CE VideoJet X10/X20/X40 USA UL VideoJet X10/X20/X40, X40 SN UL online certifications directory (link) Turvaluokitus Numero IEC EMC-ominaisuudet Numero EU EN , video- ja äänilaitteet EN , hälytysjärjestelmät EN55022 ITE EN55024 ITE EN , käyttö rautatieliikenteessä EN EN AUS/NZ AS/NZS 3548, luokka B Yhdysvallat FCC 47 CFR Chapter 1 Part 15 Käyttöympäristö VideoJet X40 etuosa 1 USB 1 ja 2 2 Videotulo 1 (mallin mukaan myös 2, 3 ja 4) 3 2 kanavainen äänitulo (1 kanavainen X10-mallissa) 4 1 kanavainen äänilähtö 5 Kiintolevyn merkkivalo (käytössä vain kiintolevymalleissa) 6 Yhteyden merkkivalo Takaosan liittimet ja merkkivalot EU Numero EN Fc Sinikäyrätärinä EN Db Kostea lämpö EN Ab Kylmäsäilytys EN Bb Lämmin säilytys EN Na Lämpötilamuutos VideoJet X -sarja (takaa) Suunnittelu VideoJet X -lähettimissä on sisäinen jäähdytysputki, joka on asennettava tiettyyn suuntaan, jotta se toimii oikein. VideoJet X -lähettimet voi asentaa kaikkiin suuntiin, paitsi siten, että etuosa (BNC-liitinten puoli) on ylöspäin. 1 SFP GBIC -paikka 2 Compact Flash -korttipaikka 3 Ethernet 1 ja 2 4 Hälytystulo, relelähtö, sarjaliitäntä ja virransyöttö erillisissä liitännöissä 5 Virran merkkivalo

4 4 Kestävä VideoJet X10/X20/X40 -videolähetin Sisältää osat Määrä Komponentti 1 VideoJet X10 -lähetin, jossa 1 videotulo, tai VideoJet X20 -lähetin, jossa 2 videotuloa, tai VideoJet X40 -lähetin, jossa 4 videotuloa 1 Pika-asennusopas 1 CD-levy, jossa ohjelmisto ja asiakirjat 1 Porausmalli 1 Jousipuristinliitinsarja Laajan lämpötila-alueen virtalähteen (lisävaruste) voi tilata erikseen. Saatavana EU/US-, UK- tai AUS-virtajohtomalli. Tekniset tiedot Sähköominaisuudet Virtalähde Tulojännite Virrankulutus Tulo/lähtö Video Ulkoinen yksikkö tai akku VDC X10: noin 16 VA, kaikkien varusteiden kanssa X20/X40: noin 22 VA, kaikkien varusteiden kanssa X10: 1 x tulo X20: 2 x tulo X40: 4 x tulo Liitin BNC Impedanssi 75 ohm, kytkettävissä Signaali Analoginen komposiitti, 0,7 1,2 Vpp, NTSC tai PAL Ääni X10: 1 x monolinjatulo, 1 x monolinjalähtö X20/X40: 2 x monolinjatulo, 1 x monolinjalähtö Liitin 2 x 3,5 mm:n stereoliitin linjatulosignaali 9 kohm (tyypillinen), 5,5 Vpp (enintään) linjalähtösignaali 3,0 Vpp (10 kohm) / 1,7 Vpp (16 ohm) tyypillinen Hälytys 4 x tulo Liitin Liitin (eristämätön sulkukosketin) aktivointiresistanssi 10 ohmia (enintään) Rele 4 x lähtö Liitin Liitin Signaali 30 Vpp (SELV), 2 A COM-portti Liitin, RS 232/422/485 Video Standardit H.264 Baseline -profiili (ISO/IEC ) MPEG 4, M JPEG, JPEG Tiedon nopeus Resoluutio 4CIF (vain MPEG 4) 9,6 kb/s - 6 Mb/s kanavaa kohti Vaaka x pysty PAL/NTSC X10/X20: 704 x 576/480 (25/30 kuvaa/s*) X40: 704 x 576/480 (12.5/15 kuvaa/s*; kaikki tulot käytössä) 2CIF 704 x 288/240 (25/30 kuvaa/s*) 2/3 D1 464 x 576/480 (25/30 kuvaa/s*) 1/2 D1 352 x 576/480 (25/30 kuvaa/s*) CIF 352 x 288/240 (25/30 kuvaa/s*) QCIF 176 x 144/120 (25/30 kuvaa/s*) Kuvasarjarakenne (GOP) Kokonaisviive (IP) Kuvataajuus Ääni Vakio Siirtonopeus Verkko Ethernet SFP Yhteyskäytännöt Salaus Ohjaus Ohjelmiston päivitys Määritys Liitännät CompactFlash USB-portit Tekniset tiedot Mitat (K x L x S) Paino * Vaihtelee lähetyksen algoritmin, kuvan sisällön ja liikkeen mukaan I, IP 120 ms 1-50/60 (PAL/NTSC) G.711; 300 Hz - 3,4 khz 80 kb/s 8 khz:n näytteenottotaajuudella Kaksoisportti 10/100 Base-T, vuorosuuntaisuuden tai täyden kaksisuuntaisuuden tunnistava RJ45 1 x 1 Gbps:n SFP (small form-factor pluggable) -paikka lisävarusteena toimitettavaa SFP GBIC -vakiomoduulia varten RTP, Telnet, UDP, TCP, IP, HTTP, HTTPS, FTP, DHCP, IGMP V2/V3, ICMP, ARP, RTSP, SMTP, SNTP, SNMP (V1, MIB II), 802.1x TLS 1.0, SSL, AES (valinnainen) Etäohjelmoitava ROM-muistin Flash-päivitys Configuration Manager -kokoonpanonhallinta tai Web-selain 1 CF-paikka lisävarusteena toimitettavaa tyypin I/II CompactFlash-perusmuistikorttia varten 2 erittäin nopeaa USB 2.0 -porttia, kummankin enimmäisteho 2,5 W 61 x 160 x 178 mm Noin 1,5 kg kiintolevyn kanssa

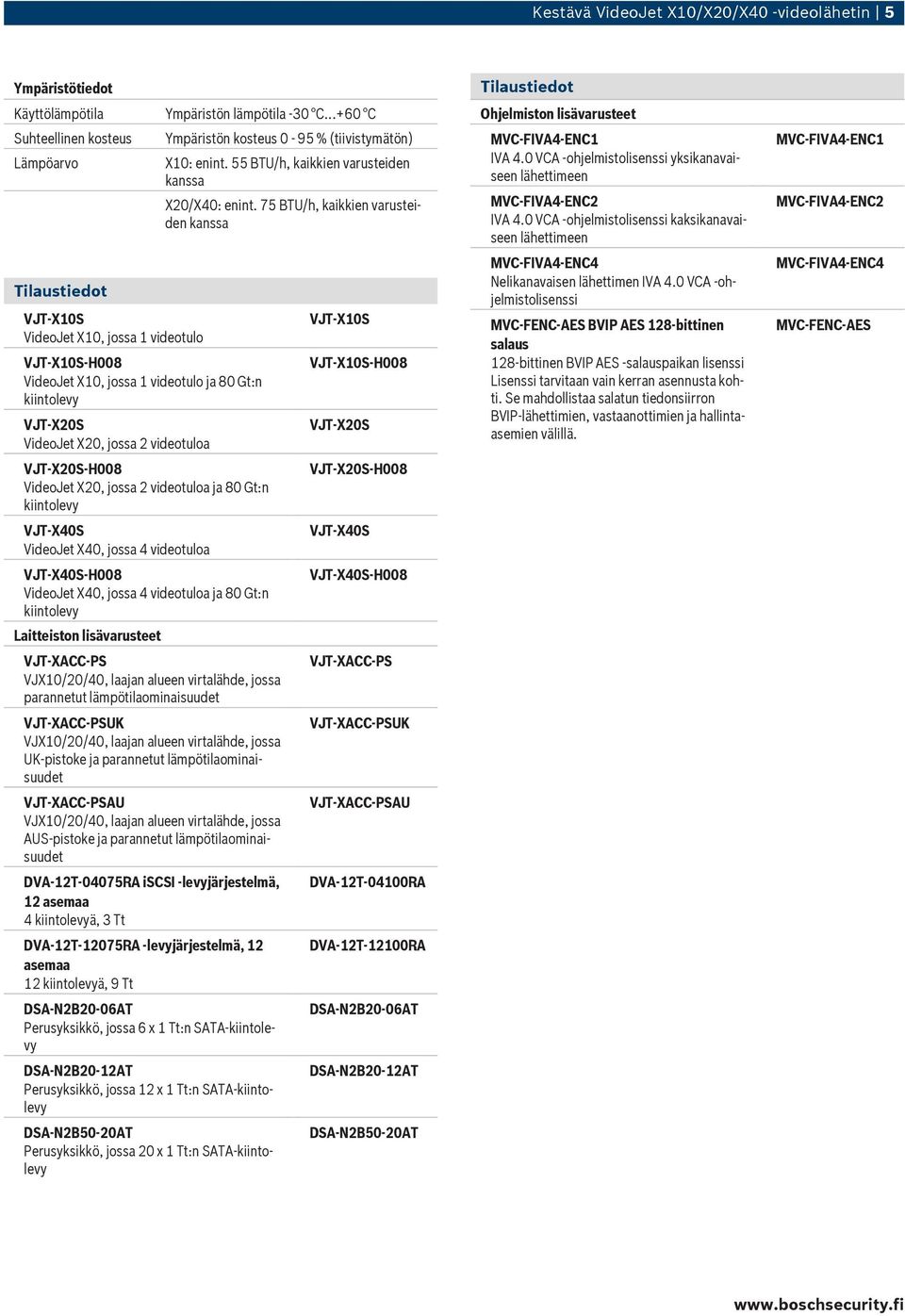

5 Kestävä VideoJet X10/X20/X40 -videolähetin 5 Ympäristötiedot Käyttölämpötila Ympäristön lämpötila -30 C C Suhteellinen kosteus Lämpöarvo Tilaustiedot VJT X10S VideoJet X10, jossa 1 videotulo VJT X10S H008 VideoJet X10, jossa 1 videotulo ja 80 Gt:n kiintolevy VJT X20S VideoJet X20, jossa 2 videotuloa VJT X20S H008 VideoJet X20, jossa 2 videotuloa ja 80 Gt:n kiintolevy VJT X40S VideoJet X40, jossa 4 videotuloa VJT X40S H008 VideoJet X40, jossa 4 videotuloa ja 80 Gt:n kiintolevy Laitteiston lisävarusteet VJT XACC PS VJX10/20/40, laajan alueen virtalähde, jossa parannetut lämpötilaominaisuudet VJT XACC PSUK VJX10/20/40, laajan alueen virtalähde, jossa UK-pistoke ja parannetut lämpötilaominaisuudet VJT XACC PSAU VJX10/20/40, laajan alueen virtalähde, jossa AUS-pistoke ja parannetut lämpötilaominaisuudet DVA-12T-04075RA iscsi -levyjärjestelmä, 12 asemaa 4 kiintolevyä, 3 Tt DVA-12T-12075RA -levyjärjestelmä, 12 asemaa 12 kiintolevyä, 9 Tt DSA-N2B20-06AT Perusyksikkö, jossa 6 x 1 Tt:n SATA-kiintolevy DSA-N2B20-12AT Perusyksikkö, jossa 12 x 1 Tt:n SATA-kiintolevy DSA-N2B50-20AT Perusyksikkö, jossa 20 x 1 Tt:n SATA-kiintolevy Ympäristön kosteus 0-95 % (tiivistymätön) X10: enint. 55 BTU/h, kaikkien varusteiden kanssa X20/X40: enint. 75 BTU/h, kaikkien varusteiden kanssa VJT X10S VJT-X10S-H008 VJT X20S VJT-X20S-H008 VJT-X40S VJT-X40S-H008 VJT-XACC-PS VJT-XACC-PSUK VJT-XACC-PSAU DVA-12T-04100RA DVA-12T-12100RA DSA-N2B20-06AT DSA-N2B20-12AT DSA-N2B50-20AT Tilaustiedot Ohjelmiston lisävarusteet MVC-FIVA4-ENC1 IVA 4.0 VCA -ohjelmistolisenssi yksikanavaiseen lähettimeen MVC-FIVA4-ENC2 IVA 4.0 VCA -ohjelmistolisenssi kaksikanavaiseen lähettimeen MVC-FIVA4-ENC4 Nelikanavaisen lähettimen IVA 4.0 VCA -ohjelmistolisenssi MVC-FENC-AES BVIP AES 128-bittinen salaus 128 bittinen BVIP AES -salauspaikan lisenssi Lisenssi tarvitaan vain kerran asennusta kohti. Se mahdollistaa salatun tiedonsiirron BVIP-lähettimien, vastaanottimien ja hallintaasemien välillä. MVC-FIVA4-ENC1 MVC-FIVA4-ENC2 MVC-FIVA4-ENC4 MVC-FENC-AES

6 6 Kestävä VideoJet X10/X20/X40 -videolähetin Finland: Robert Bosch Oy Security Systems Division Ansatie 6 a C Vantaa Phone: Fax: fi.securitysystems@fi.bosch.com Represented by Robert Bosch Oy 2010 Tietoja voidaan muuttaa ilman ennakkoilmoitusta T Cur: fi-fi, V12, 13 Oct 2010 Src: en-us, V0, 9 Nov 2009
