1 NUUTSARAN LKEKULMA OY NUUTSARAN LKEKULMAN HULEVESSELVTYS Loppuraportti

2 FCG Finnish Consulting Group Oy Loppuraportti SSÄLLYSLUETTELO 1 JOHDANTO Selvityksen lähtökohdat ja tavoitteet Projein organisaatio Käsitteitä SELVTYSALUE JA SEN NYKYTLA Maankäyttö Valuma-alueet ja -reitit Härmälänoja HYDROLOGNEN TARKASTELU Maankäytön muutos Vaikutukset hulevesiin ja virtausreitteihin Hulevesien hallinnan tarve ja tavoitteet SUOSTELLUT RATKASUVAHTOEHDOT Hulevesien hallinnan periaatteet Suositellut hulevesien hallintatoimenpiteet Härmälänojan kapasiteetin varmistaminen YHTEENVETO JA JOHTOPÄÄTÖKSET...14 LTE 1 VHT--201 Valuma-aluekartta 1:2000 (A2) LTE 2 VHT--202 Hulevesien hallinnan yleissuunnitelma, Yleissuunnitelmakartta 1:500 (A1) Kansikuva: FCG Finnish Consulting Group Oy. Näkymä tontille 44 sen länsikulmasta.

3 FCG Finnish Consulting Group Oy Loppuraportti 1 (14) NUUTSARAN LKEKULMA OY NUUTSARAN LKEKULMAN HULEVESSELVTYS 1 JOHDANTO 1.1 Selvityksen lähtökohdat ja tavoitteet 1.2 Projein organisaatio Tehtävänä on laatia Tampereella Sarankulmassa sijaitsevan tontin 44 asemakaavan muutosta varten hulevesiselvitys ja hulevesien hallintasuunnitelma. Selvitysalue sijaitsee Sarankulman yritysalueella, Pöytäsarankadun päässä. Kaavamuutoksen kohteena olevaa tonttialuetta sivuaa pohjoispuolella Härmälänoja sekä Tampereen läntinen kehätie, Valtatie 3. Kaavamuutoksella alueen nykyistä rakennusoikeutta ollaan lisäämässä ja paikalle on suunniteltu autohuoltoon ja myyntiin keskittynyttä liikekiinteistöä, nk. Nuutisaran Liikekulmaa. Rakentamista varten tontti on esitetty laajennettavan pohjoiseen osittain Härmälänojan uoman päälle. Tontti on suunniteltu rakennettavan tiiviiksi ja se tulisi sisältämään pääosin vettä läpäisemättömiä kattoja asfalttipintoja. Tässä työssä arvioidaan asemakaavan muutoksen mukaisen täydennysrakentamisen vaikutuksia hulevesien määrään ja johtamiseen, määritetään tonttikohtaisen hulevesien hallinnan tarve ja esitetään sitä varten tarvittavat kaavamääräykset. Osana työtä arvioidaan kaavamuutoksen vaikutuksia aluetta sivuavaan Härmälänojaan. Hulevesiselvitys on tehty konsulttityönä FCG Finnish Consulting Group Oy:ssä, jossa työn projeipäällikkönä ja pääsuunnittelijana on toiminut dipl.ins. Hannes Björninen. Työn tilaaja on Nuutisaran Liikekulma Oy, kaavoittaja Tampereen kaupunki, hankkeen pääsuunnittelija Arkkitehtitoimisto Neva Oy ja rakennuttaja Rakennuskaari Oy. Työn ohjausryhmän ovat muodostaneet: Petteri Neva Jari Mäkimartti Kimmo Toukoniemi Elina Karppinen Timo Rysä Arkkitehtitoimisto Neva Oy Arkkitehtitoimisto Neva Oy Rakennuskaari Oy Tampereen kaupunki, KAKE Tampereen kaupunki, KAKE 1.3 Käsitteitä Valunnalla tarkoitetaan sitä osaa sadannasta, joka virtaa vesistöä kohti maan pinnalla, maaperässä tai kallioperässä. Hulevesillä tarkoitetaan rakennetuilta alueilla muodostuvaa, sade- tai sulamisvesien aiheuttamaa pintavaluntaa.

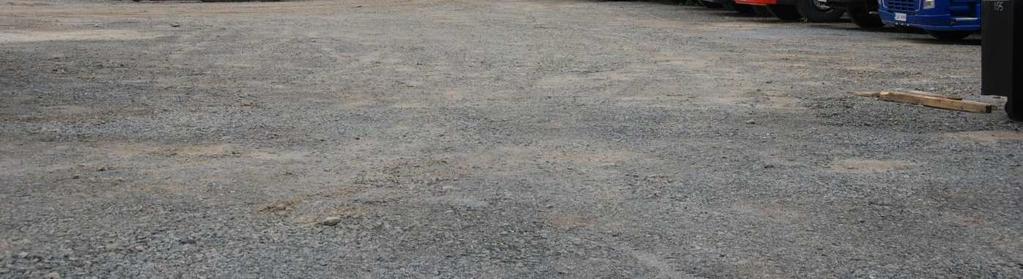

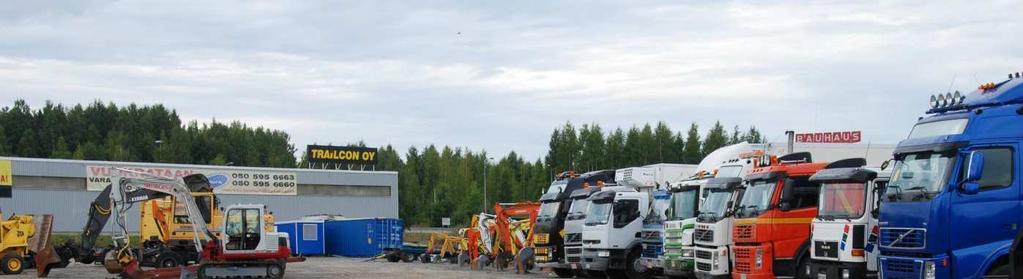

4 FCG Finnish Consulting Group Oy Loppuraportti 2 (14) 2 SELVTYSALUE JA SEN NYKYTLA 2.1 Maankäyttö Selvityksen kohteena olevalla tontilla 44 on kaavamerkintä T-1. Tontin nykyinen maankäyttö muodostuu noin 450 m² korjaamo- ja huoltorakennuksesta ja sitä ympäröivästä yli 9000 m² laajuisesta sorapintaisesta kenttäalueesta. kenttäalueella varastoidaan mm. työkoneita ja raskaan liikenteen kalustoa. Selvitysalueen tilaa elokuussa 2011 on havainnollistettu kuvissa 1 ja 2. Kuva 1. Tontti 44 kuvattuna sen länsikulmasta, tonttien 44 ja 45 rajalta Valuma-alueet ja -reitit Kuva 2. Selvitysalue on pääosin sorapintaista kenttäaluetta. Taustalla näkyvä rakennus sijaitsee viereisellä tontilla Selvitysalue kuuluu laajaan Härmälänojan valuma-alueeseen, joka laskee Pyhäjärveen. Selvitysalueen sijainti, läheiset osavaluma-alueet, vedenjakajat ja virtausreitit on kuvattu liitteenä 1 olevassa valuma-aluekartassa. 1 Kuva: FCG Finnish Consulting Group Oy

5 FCG Finnish Consulting Group Oy Loppuraportti 3 (14) 2.3 Härmälänoja Selvitystä varten Härmälänojaa tarkasteltiin Keskusojankadun länsipään ja tontin 44 kohdalla olevan Valtatien 3 alituksen välillä. Tarkastelupäivä oli , jolloin syksyn ylivalumakausi ei ollut vielä käynnistynyt. Härmälänoja alittaa Keskusojan kadun kahdella 1600 B rummulla. Tämän jälkeen oja jatkuu vesipinnaltaan noin 3 4 metrin leveänä suoralinjaisena ojana kohti Valtatie 3:a (kuva 3). Virtaus oli havaittavaa ja ojan uomista pystyi päättelemään, että vedenpinnan säännöllinen vaihteluväli on noin 0,3 0,4 m vallitsevasta tasosta ylöspäin. Tontin 44 koilliskulmassa Härmälänoja johdetaan betonisen, vesijohtoa varten rakennetun putkikanaalin ali kahdella 1600 mm teräsrummulla (kuva 4). Virtaus rummuissa oli vuodenaikaan nähden hyvä. Vedensyvyys rummuissa oli mittaushetkellä noin 0,2 m, jolloin rumpujen täyttöaste on tällöin noin %. Rumpujen jälkeen uomassa vesisyvyys oli noin 0,3 m. Kasvillisuuden ja rummun värjäymien perusteella vedenpinnan maksimitasot uomassa ovat olleet keväisin noin 0,7 m vallitsevaa tasoa korkeammalla. Tällöin rumpujen täyttöaste on ollut noin 70 %. Kuva 3. Härmälänoja tontin 44 itäpuolella. 1 Kuva 4. Tontin 44 koilliskulmassa olevat kaksi 1600 mm teräsrumpua. 1

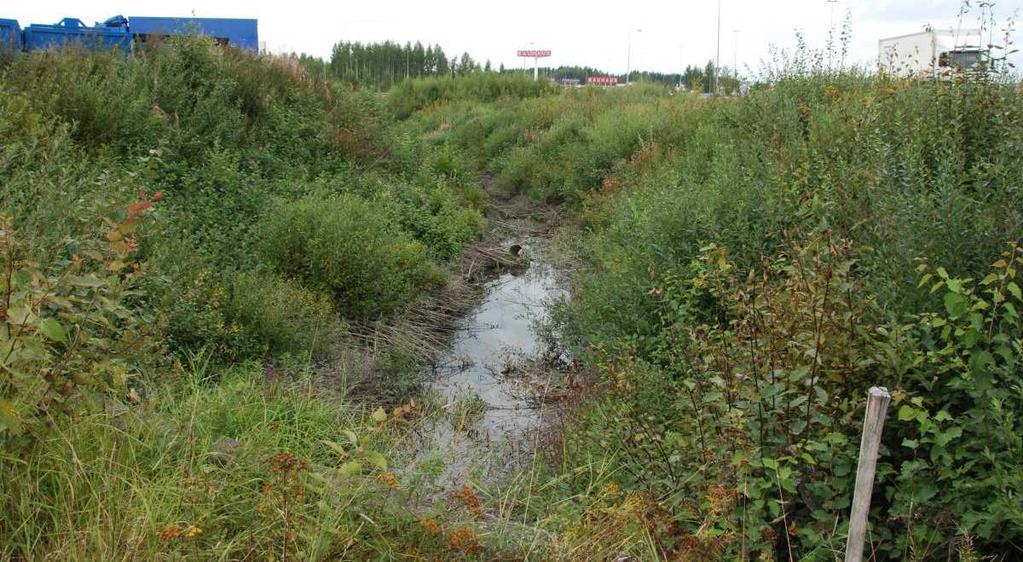

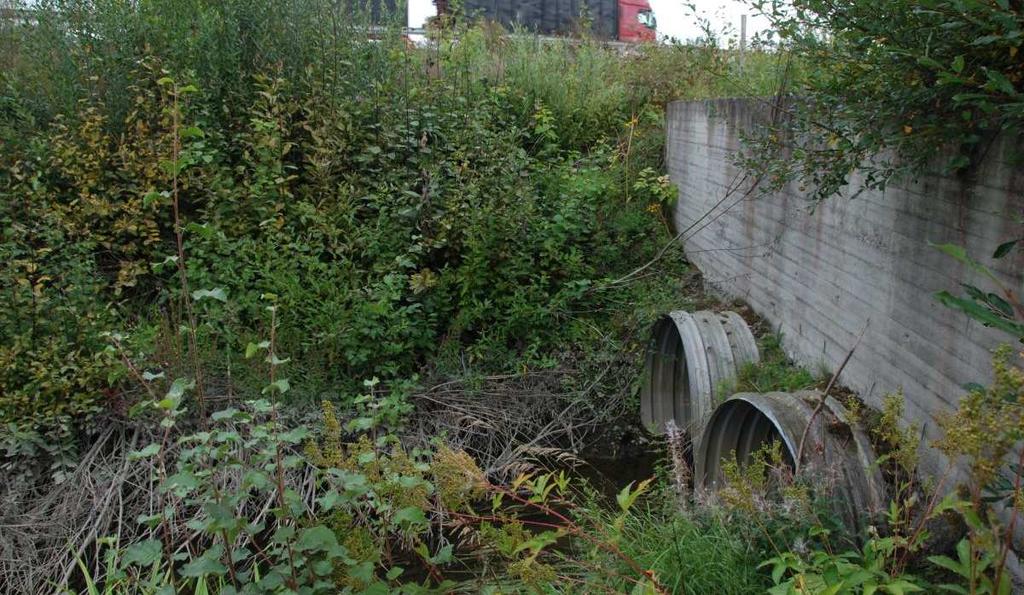

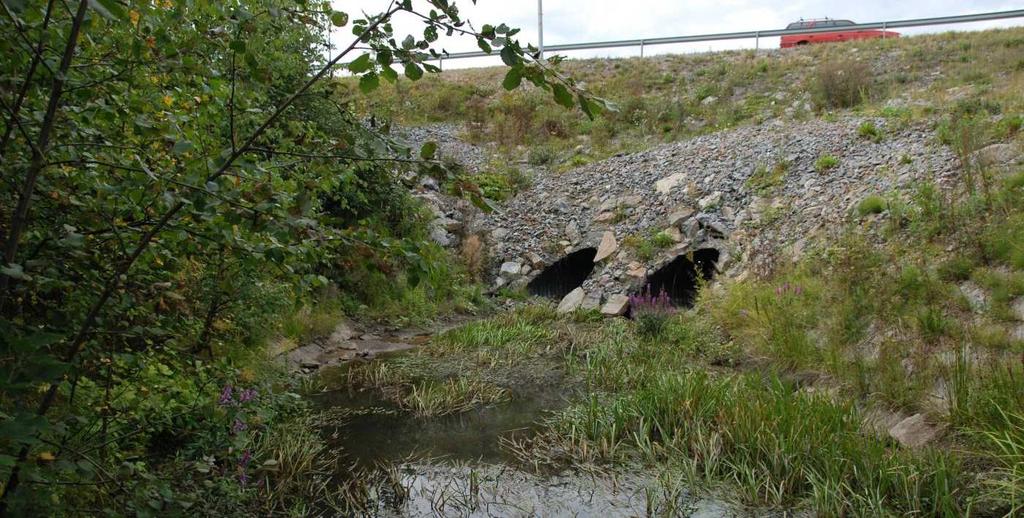

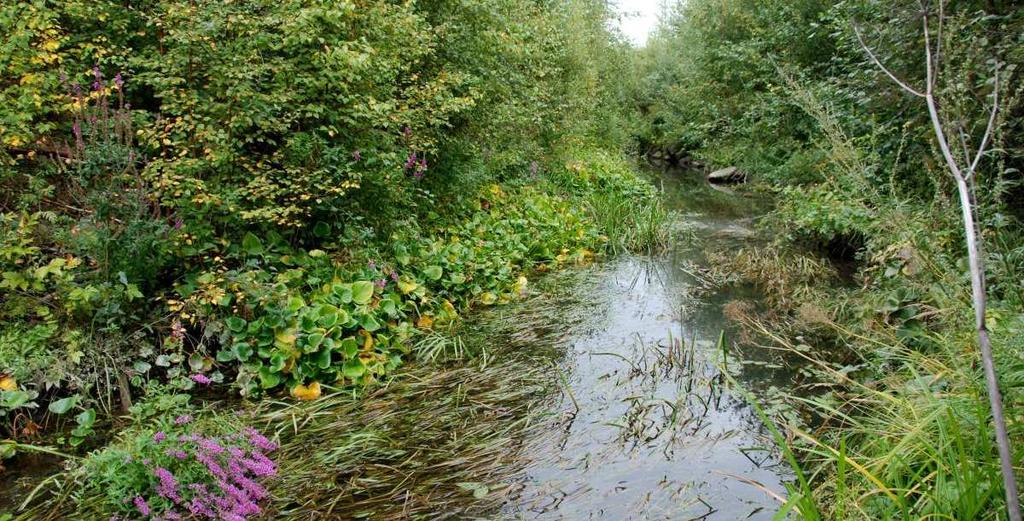

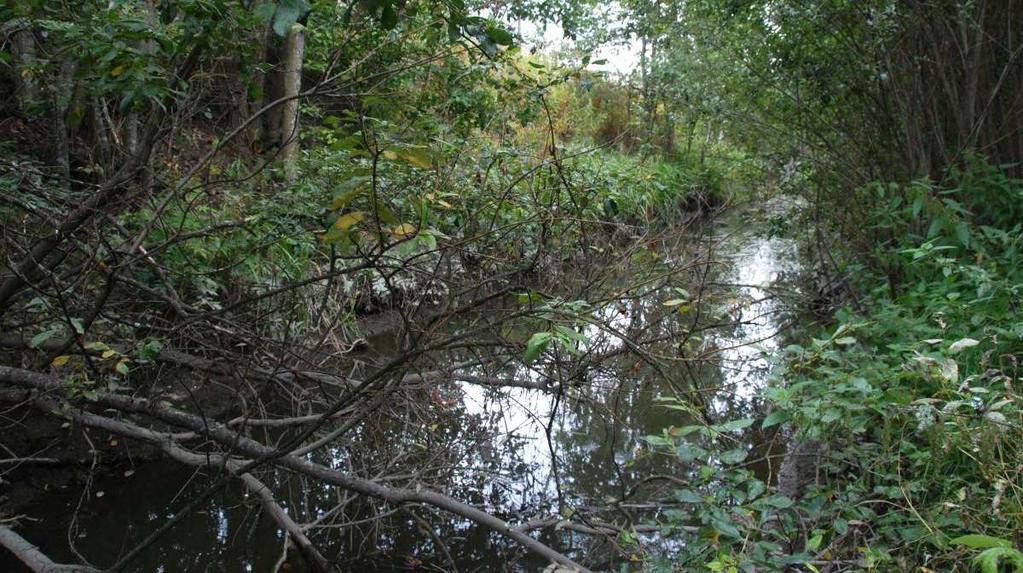

6 FCG Finnish Consulting Group Oy Loppuraportti 4 (14) Tontin 44 pohjoispuolella Härmälänojan uoma levenee hieman siten, että vesipinnan leveys on noin 5 metriä. Uoma on kuitenkin hyvin tukkoinen runsaasta kasvillisuudesta johtuen, jolloin tehokkaampaa virtausta tapahtuu vain 2 3 metrin osalla ojan keskellä (kuva 5). Uoman laatu paranee ja kasvillisuus monipuolistuu lähestyttäessä Valtatien 3 alitusta (kuva 6), joka on toteutettu kahdella 1600 mm teräsrummulla (kuva 7). Rumpujen vietto on hyvä ja virtaus tehokasta. Kuva 5. Näkymä tontin koilliskulman putkikanaalilta länteen. 1 Kuva 6. Härmälänojan kasvillisuutta tontin 44 pohjoispuolella. 1 Kuva 7. Valtatien 3 alittavat kaksi 1600 mm teräsrumpua Härmälänojassa. 1

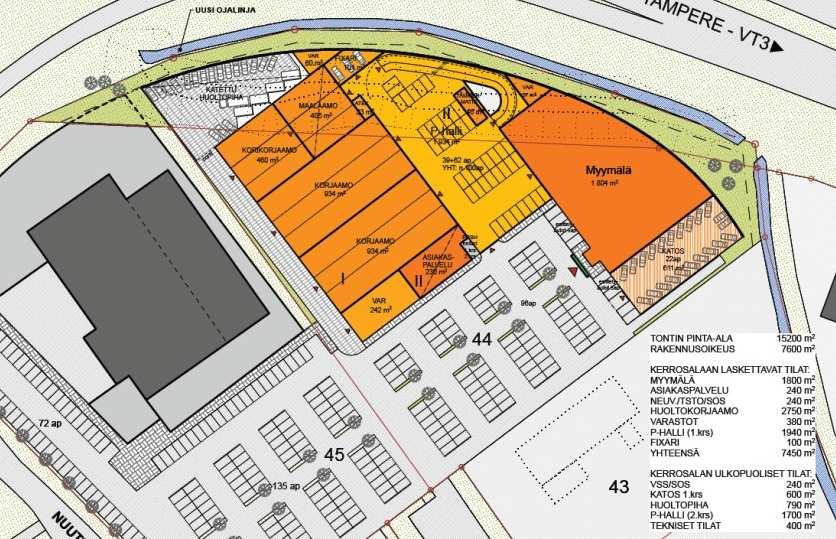

7 FCG Finnish Consulting Group Oy Loppuraportti 5 (14) 3 HYDROLOGNEN TARKASTELU 3.1 Maankäytön muutos Kaavamuutoksella alueen nykyistä rakennusoikeutta ollaan lisäämässä ja paikalle on suunniteltu autohuoltoon ja myyntiin keskittynyttä liikekiinteistöä, nk. Nuutisaran Liikekulmaa. Tonttia on esitetty laajennettavan pohjoiseen noin 4000 m 2 osittain Härmälänojan nykyisen uoman päälle. Tällöin tontin kokonaispinta-ala olisi noin m 2. Havainnekuvaluonnos tontin suunnitellusta maankäytöstä on esitetty kuvassa 8. Kuva 8. Luonnos suunnitellusta maankäytöstä. 2 Tontti on suunniteltu rakennettavan tiiviiksi ja se tulisi sisältämään pääosin vettä läpäisemättömiä katto- ja asfalttipintoja. Erityyppisten pintojen määrät nykytilassa ja tulevassa tilanteessa on koottu taulukkoon 1. Taulukko 1. Tontin 44 sisältämien erilaisten pintojen arvioidut määrät sekä osuudet tontin pinta-alasta nykytilassa ja tulevassa tilanteessa. Pinta Nykytila Tuleva katto 450 m² 4 % m² 58 % asfaltti 0 m² m² 38 % sorapinta m² 87 % 0 m² - viherpinta m² 9 % 500 m² 4 % Yhteensä m² 100 % m² 100 % 3.2 Vaikutukset hulevesiin ja virtausreitteihin Valuma-aluerajat Tontin 44 maankäytön muutoksella ei ole vaikutuksia alueen päävedenjakajiin eikä olennaista vaikutusta läheisten osavaluma-alueiden rajauksiin. Nykytilassa tontilla 44 ei ole selviä hulevesiä kerääviä ja johtavia reittejä, vaan suurin 2 Arkkitehtitoimisto Neva Oy

8 FCG Finnish Consulting Group Oy Loppuraportti 6 (14) Hulevesivalunnan muodostuminen osa hulevesistä suotautuu tontin täyttömaan läpi ja purkautuu useista kohdista Härmälänojaan. Tontin 44 rakentamisen ja päällystämisen myötä sen sisäiset valumareitit tulevat selvemmiksi ja hulevesien purku Härmälänojaan on hallitumpaa. Tulevassa tilanteessa myös tontin 45 hulevedet tullaan todennäköisesti johtamaan tontin 44 kautta yhteistä reittiä pitkin Härmälänojaan. Asemakaavan muutoksen hydrologiset vaikutukset arvioitiin läpäisemättömien pintojen perusteella, koska niiltä muodostuu suurin osa hulevesistä. Läpäisemättömistä pinnoista merkittävimpiä ovat kattopinnat, koska ne ovat usein kytketty suoraan tontin kuivatusjärjestelyihin. Lisäksi kattojen kaltevuus on muita rakennettuja pintoja suurempi ja virtausvastus pieni etenkin peltikatoilla. Näin ollen kattovedet johtuvat nopeasti syöksyputkien kautta hulevesiviemäriverkkoon tai maan pinnalla oleviin hulevesikouruihin ja edelleen valuma-alueen purkupisteeseen. Valuma-alueilta määritettiin läpäisemättömien pintojen kokonaismäärä, jota on kuvattu kaupunkihydrologiassa yleisesti käytetyllä käsitteellä Total mpervious Area (TA). Siinä vettä läpäisevienkin pintojen ajatellaan olevan osittain läpäisemättömiä eli esimerkiksi läpäiseviltä nurmipinnoilta muodostuu myös jonkin verran välitöntä hulevesivaluntaa. Tämä pätee etenkin rankkasadetilanteissa, joissa läpäisevät pinnat eivät kykene pidättämään tai imemään kaikkea niille satavaa vettä. Läpäisemättömien pintojen määrän lisäksi on huomioitava, että uudisrakentamisen myötä läpäisemättömien pintojen laatu tasoittuu ja kaltevuudet kasvavat. Näin ollen rakentaminen pienentää pintojen painanteisiin varastoituvan veden, eli painannesäilynnän määrää. Esimerkiksi sorapintainen alue voi pidättää jopa 5 millimetrin sademäärän, kun taas uusi asfalttipinta pidättää vain alle millimetrin. Rakentamisen myötä myös päällystämättömät pinnat tiivistyvät luonnontilaan verrattuna. Kokonaisuudessaan rakentaminen tehostaa tonteilla tapahtuvaa hulevesien keräystä ja johtamista merkittävästi, mikä johtaa purkautuvien hulevesien määrän ja virtaaman selvään kasvuun. Tarkasteluissa käytetyt läpäisemättömän pinnan osuudet (TA) ja painannesäilynnän ominaisarvot erilaisille pinnoille on koottu taulukkoon 2. Taulukko 2. Tarkasteluissa käytetyt rankkasadetilanteissa pätevät pintojen TA-arvot sekä painannesäilynnän ominaisarvot. Pinta TA Painannesäilyntä katto 100 % 0 mm asfaltti 95 % 0,5 mm sorapinta 40 % 5 mm viherpinta 15 % 7 mm Hulevesien määrä Selvitysalueelta muodostuvien hulevesien määrää arvioitiin keskimääräisellä valumakertoimella, joka kuvaa hulevesivalunnan osuutta yksittäisen sadetapahtuman sademäärästä. Valumakertoimen maksimiarvo on 1,0. Tarkastelussa oletettiin, että kaikki hulevesivalunta muodostuu edellä kuvatuilta läpäisemättömiltä pinnoilta (TA). Kun otettiin lisäksi huomioon esitetyt painannesäilynnän aiheuttamat häviöt, voitiin laskea keskimääräinen rankkasadetapahtuman valumakerroin. Valumakerroin riippuu kuitenkin aina sadetapahtuman ominaisuuksista ja sitä edeltävistä olosuhteista kuten maaperän ja pintojen kosteudesta, joten tulosta ei voi yleistää koskemaan kaikkia tapauksia. Esimerkiksi erittäin rankoilla, harvoin toistuvilla rankkasateilla valumakertoimen

9 FCG Finnish Consulting Group Oy Loppuraportti 7 (14) arvot kasvavat. Tarkastelu havainnollistaa silti hyvin muodostuvien hulevesien määrän muutosta ja rakentamisen hydrologisia vaikutuksia. Taulukossa 2 esitettyjen ominaisarvojen ja tontin maankäyttösuunnitelmien pohjalta laskettiin läpäisemättömien pintojen kokonaismäärät (TA) kaavamuutoksen jälkeen. Lisäksi laskettiin valumakertoimet rankkasateella, jonka sademäärä on 10 mm. Nykytilanteen ja tulevan tilanteen arvojen vertailu on esitetty kuvassa 9. Läpäisemättömän pinnan laskennallinen määrä ja valumakerroin Total mpervious Area (TA) Valumakerroin (10 mm rankkasade) tontti 44 nyky tontti 44 tuleva Hulevesien laatu Kuva 9. TA-arvot ja valumakertoimet 10 mm rankkasadetapahtumalla nykytilanteessa ja tulevassa tilanteessa. Nykytilanteessa suurin osa tontilla 44 muodostuvista hulevesistä suotautuu tontin täyttömaan läpi ja purkautuu useista kohdista Härmälänojaan. Tontin nykyisestä käyttötarkoituksesta johtuen sen maaperä voi sisältää ajoneuvoista ja työkoneista lähtöisin olevia epäpuhtauksia ja haitta-aineita. Suotautuessaan maakerrosten läpi hulevedet huuhtovat todennäköisesti osan maaperään joutuneista epäpuhtauksista Härmälänojaan. Tulevassa tilanteessa tontti on päällystetty lähes kokonaan vettä läpäisemättömillä katto- ja asfalttipinnoilla. Tämä pienentää tontin maakerrosten läpi suotautuvan huleveden määrää ja näin ollen vähentää myös maaperästä suotovesien mukana Härmälänojaan kulkeutuvien mahdollisten epäpuhtauksien määrää. Kattopinnoilta muodostuvat hulevedet ovat laadultaan suhteellisen puhtaita, vaikka voivatkin sisältää hieman mm. tuulen kuljettamaa kiintoainesta. Asfalttipinnoilta muodostuvat hulevedet sisältävät ajoneuvoista ja talvikunnossapidosta peräisin olevia epäpuhtauksia, mutta verrattuna tontin nykytilaan hulevesien laatu voi olla jopa parempi. Tontista suurin osa tulee olemaan kattopintaa, mikä parantaa hulevesien keskimääräistä laatua. Lisäksi jos tontille toteutetaan asfalttipintojen hulevesiä käsittelevä erotinjärjestelmä, hulevesien laatu voi parantua selvästi nykytilanteesta.

10 FCG Finnish Consulting Group Oy Loppuraportti 8 (14) Vaikutukset Härmälänojaan Esitetty maankäytön muutos vaatii tontin 44 laajentamista pohjoiseen Härmälänojan nykyisen uoman päälle, mikä edellyttää uoman siirtoa pohjoisemmaksi. Uoman tilavarauksen kaventuminen johtaa sen eteläpenkan rakentamiseen tukimuurilla tuettuna rakenteena. Muutoksen jälkeen Härmälänojan uoman tulee kyetä välittämään samat virtaamat kuin nykytilassakin. Kapasiteettitarkasteluja on käsitelty kappaleessa Hulevesien hallinnan tarve ja tavoitteet Hallinnan tarve Hallinnalle asetettavat tavoitteet Tontin 44 keskimääräisen valumakertoimen suuruus eli hulevesivalunnan määrä kasvaa keskimäärin yli nelinkertaiseksi (0,20 0,91). Kasvun vaikutukset korostuvat, koska tulevassa tilanteessa tontti on pääosin katto- ja asfalttipintaa, joilla hulevesivalunta on erittäin nopeaa. Tämä johtaa hulevesimäärien hyvin merkittävään kasvuun ja lyhyillä rankkasateilla, tontin koko huomioiden erittäin suuriin virtaamahuippuihin. Suuret hetkelliset virtaamat aiheuttavat eroosiohaittoja Härmälänojan uoman penkkaan ja pohjaan, mikä vaurioittaa ojan kasvillisuutta ja aiheuttaa veden samenemista. Suuret virtaamahuiput voivat ylittää myös tontin oman hulevesijärjestelmän kapasiteetin ja johtaa pahimmillaan tulvimiseen tontin sisällä. Tontin 44 hulevesistä yli puolet muodostuu kattopinnoilta, joten hulevesiä voidaan pitää keskimääräiseltä laadultaan puhtaina. Tontin asfalttipinnoilta muodostuvat hulevedet ovat laadultaan kattovesiä huonompia, mutta eivät eroa lähialueiden asfalttipintojen hulevesistä. Härmälänojan valuma-alueella, etenkin Sarankulmassa, on paljon laajoja asfalttipintaisia alueita ja niihin verrattuna tontin 44 osuus on pieni. Näin ollen koko Härmälänojan valuma-alueen mittakaavassa selvitysalueen vaikutukset hulevesien määrään ja laatuun ovat vähäiset. Paikallisesti tontin 44 hulevesillä on kuitenkin vaikutusta ojan tilaan mm. eroosion ja vedenlaadun hetkittäisen samenemisen kautta. Selvitysalueen suunnittelussa olisi johdonmukaista noudattaa Tampereen kaupungin suosimia hyviä hulevesien hallinnan periaatteita, joiden mukaisesti kukin tontti kantaa oman vastuun aiheuttamistaan hulevesistä. Haittojen ehkäisemiseksi tontilta muodostuvia virtaamahuippuja tulee pyrkiä tasaamaan pidemmälle ajanjaksolle hulevesiä viivyttävän rakenteen avulla. Asfalttipintojen hulevedet tulee käsitellä lisäksi hiekan- ja öljynerottimin. Useimpiin Tampereen kaupungin viimeaikaisiin asemakaavoihin on sisällytetty erityisiä kaavamääräyksiä, joilla ohjataan hulevesien käsittelyn laajuutta ja sijoittumista. Hulevesien viivytyksen ja tulvasuojelun näkökulmasta hyviin tuloksiin voidaan päästä erityisesti hule-9 kaavamääräyksellä. Se velvoittaa viivyttämään läpäisemättömiltä pinnoilta muodostuvia hulevesiä korttelin sisällä siten, että korttelialueille sijoitettavien viivytyspainanteiden, -altaiden tai - säiliöiden mitoitustilavuus on yksi kuutiometri jokaista sataa vettä läpäisemätöntä pintaneliömetriä kohden (1 m 3 vettä/100 m 2 läpäisemätöntä pintaa). Lisäksi viivytystilavuuden tulee tyhjentyä 12 tunnin kuluessa täyttymisestään ja siinä tulee olla suunniteltu ylivuoto. Hulevesien laatuun, etenkään hulevesiin liuenneisiin epäpuhtauksiin, hule-9 viivytysvaatimus ei kuitenkaan suoraan vaikuta. Näin ollen hulevesien hyvän laadun varmistamiseksi voidaan edellyttää asfalttipintojen hulevesille hiekan- ja öljynerottimien käyttöä.

11 FCG Finnish Consulting Group Oy Loppuraportti 9 (14) 4 SUOSTELLUT RATKASUVAHTOEHDOT 4.1 Hulevesien hallinnan periaatteet Hallintamenetelmien priorisointi Hulevesien hallinnan ja johtamisen yleisiä hyviä periaatteita on kuvattu tyypillisesti seuraavalla toimintatapojen prioriteettijärjestyksellä, jota voidaan pitää hyvänä ohjeistuksena myös selvitysalueella:. Ehkäistään hulevesien muodostumista ja niihin kohdistuvaa laatuhaittaa. Hulevedet käsitellään ja hyödynnetään syntypaikallaan (hulevesien käyttö ja maahan imeyttäminen). Hulevedet johdetaan pois syntypaikaltaan suodattavalla ja hidastavalla järjestelmällä (suodattaminen maassa ja maan pinnalla) V. Hulevedet johdetaan pois syntypaikaltaan hulevesiviemärissä yleisillä alueilla sijaitseville hidastus- ja viivytysalueille ennen vesistöön johtamista (viivyttäminen avouomissa) V. Hulevedet johdetaan hulevesiviemärissä suoraan vesistöön. Tontille 44 laadittujen maankäyttösuunnitelmien perusteella toteuttamiskelpoisin menettely on toimintatapa, jolloin hulevedet johdetaan hulevesiä viivyttävän järjestelmän kautta Härmälänojaan. Hulevesiä maahan imeyttävien ratkaisujen () käyttöä on suositeltavaa välttää, jotta maaperän mahdolliset epäpuhtaudet eivät kulkeutuisi suotovesien mukana Härmälänojaan Asemakaavamääräyksellä vaadittava hulevesien viivytys Tontille esitetään Tampereen kaupungin yleisesti käyttämän kaavamääräyksen hule-9 mukaista mitoitusta. Tämä tarkoittaa, että vettä läpäisemättömiltä pinnoilta tulevia hulevesiä tulee viivyttää tontin sisällä siten, että viivytyspainanteiden, -altaiden tai säiliöiden mitoitustilavuus on yksi kuutiometri jokaista sataa vettä läpäisemätöntä pintaneliömetriä kohden (1 m 3 / 100 m 2 ). Lisäksi tämän viivytystilavuuden tulee tyhjentyä 12 tunnin kuluessa täyttymisestään ja siinä tulee olla suunniteltu ylivuoto. Kaavamääräyksen hule-9 mukainen viivytysvaatimus koskee rakennusten katoilta ja piha-alueiden asfalttipinnoilta muodostuvia hulevesiä. Tontin 44 maankäyttösuunnitelmien perusteella viivytysvaatimus olisi noin 150 m³ eli tontin sisältä on varattava yhteensä tämän verran viivytystilavuutta hulevesille. Tilavuus voidaan muodostaa joko keskitetysti yhdessä paikassa tai hajautetusti useampana järjestelmänä. Tontin 44 tapauksessa taloudellisinta on rakentaa yksi keskitetty viivytysjärjestelmä, joka kattaa tontille 44 asetettavat viivytysvaatimukset kokonaisuudessaan. Järjestelmän taloudellisuutta lisää, mikäli samalla järjestelmällä varaudutaan myös viereisen tontin 45 hulevesien viivyttämiseen samoin perustein. Tontin 45 täydennysrakentaminen edellyttäisi nykyisten maankäyttöluonnosten perusteella arvioilta viivytysvaatimuksen kaksinkertaistumista ollen yhteensä noin 300 m³. Arvo tulee tarkistaa tontin 45 suunnittelun edetessä. Kaavamääräyksen mukaiset viivytysvaatimukset on koottu taulukkoon 3.

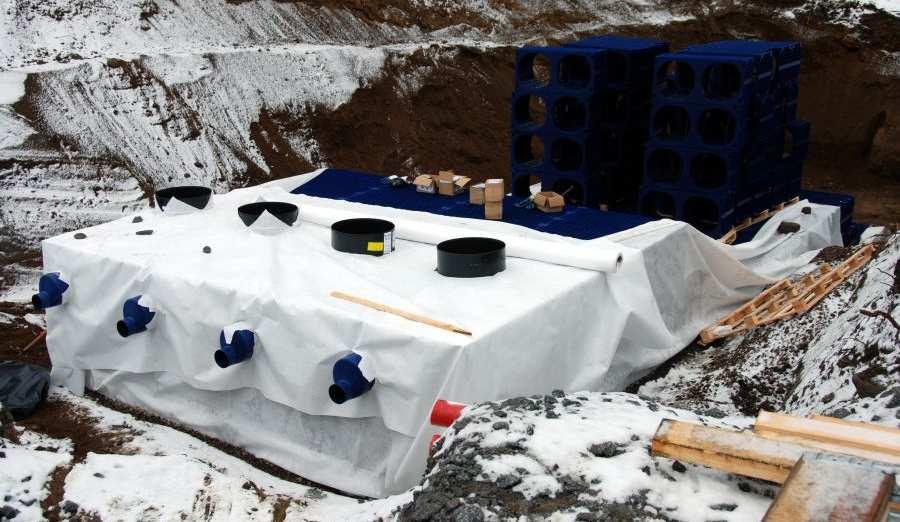

12 FCG Finnish Consulting Group Oy Loppuraportti 10 (14) Taulukko 3. Hule-9 kaavamääräyksen mukaiset viivytysvaatimukset. Tontti Hule-9 viivytysvaatimus m noin 300 m³ 4.2 Suositellut hulevesien hallintatoimenpiteet Hallintajärjestelmän toiminta Tontin 44 maankäyttösuunnitelmissa maanpäällisille hulevesien hallintamenetelmille ei ole tilaa, koska koko piha-alue halutaan tehokkaaseen käyttöön ja asfalttipintaiseksi. Näin ollen hulevesien viivytys esitetään tehtävän kokonaan maanalaisella viivytysjärjestelmällä. Kattopinnoilta hulevedet johdetaan suoraan hulevesiviemärillä viivytysjärjestelmään, mutta asfalttipinnoilta muodostuvat hulevedet johdetaan viivytysjärjestelmään hiekan- ja öljynerottimien kautta. Kattopinnat johdetaan erotinjärjestelmän ohi, koska kattovedet eivät tarvitse vastaavaa laadullista käsittelyä ja kattovesien suuri määrä johtaisi erotinjärjestelmän tarpeettomaan ylimitoittamiseen. Maanalainen viivytysjärjestelmä on suositeltavinta purkaa Härmälänojaan tontin luoteiskulmasta, koska tällöin vältetään purkuputken risteäminen alueellisen päävesijohdon (300 SGB) kanssa. Vesijohto leikkaan tonttia 44 sen koilliskulmassa. Purku Härmälänojaan tulee tehdä läheltä ojan ylintä vedenpinnan tasoa ja purkupiste tulee eroosiosuojata, jotta eroosiohaitat saadaan minimoitua. Esitettyä hulevesien hallintakokonaisuutta on havainnollistettu liitteenä 2 olevassa yleissuunnitelmakartassa. Maanalaiset hulevesikennostot ovat tyypillisesti muovikaseteista päällekkäin ja vierekkäin koottuja rakenteita. Muovikennostojen etu on niiden suuri, jopa 95 % hyötytilavuus, jolloin suhteellisen pienellä rakennetilavuudella saavutetaan suuriakin hulevesien viivytystilavuuksia. Samalla maanpäällinen tila voidaan käyttää tehokkaasti muihin toimintoihin, koska oikein rakennettuna kennostot eivät vaikuta yläpuolisten osien liikennöitävyyteen. Maanalaiset kennostot voidaan liittää ongelmitta hulevesiviemäriverkkoon ja erilaisiin tontin kaivojärjestelyihin. Esimerkki kennoston rakentamisesta on kuvassa 10. Kuva 10. Maanalaisen 300 m³ kennoston rakentamista Tampereen Tykkitienkadulla. 1

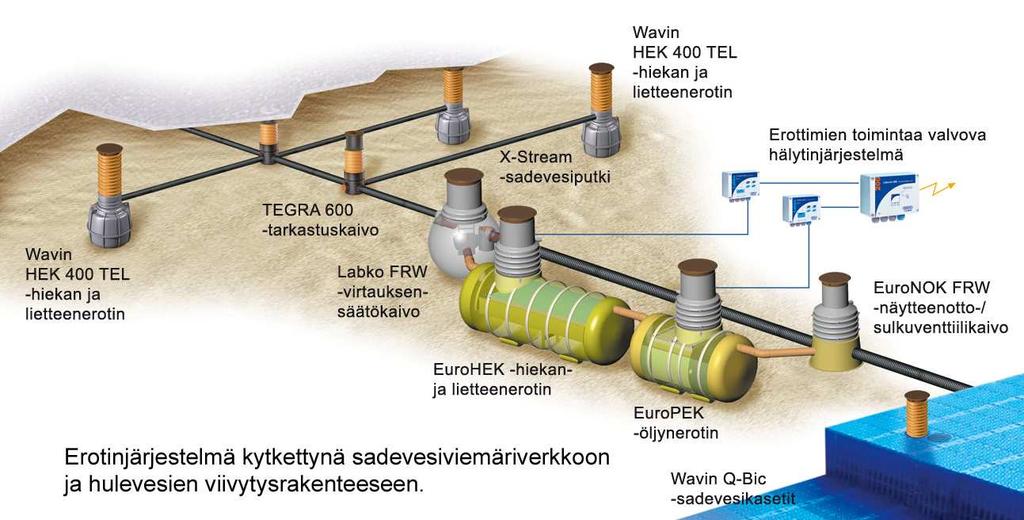

13 FCG Finnish Consulting Group Oy Loppuraportti 11 (14) Hiekan- ja öljynerotinjärjestelmän muodostamaa kokonaisuutta ja kytkeytymistä tontin hulevesiviemäriverkkoon on havainnollistettu kuvassa 11. Erotinjärjestelmä varustetaan virtauksensäätökaivolla, joka ohjaa erotinjärjestelmien välityskyvyn ylittävät virtaamahuiput järjestelmän ohi. Virtauksensäätökaivo mitoitetaan siten, että erotinjärjestelmä pystyisi käsittelemään noin 95 % vuotuisesta sademäärästä 3. Sekä erottimista että ohivirtauksesta vedet johdetaan näytteenottokaivoon, josta vedet puretaan tässä tapauksessa tontin sisälle toteutettavaan maanalaiseen hulevesien viivytysjärjestelmään. Näytteenottokaivot varustetaan lisäksi sulkuventtiileillä, jolloin erityistilanteissa purkuvirtaus voidaan katkaista kokonaan. Kuva 11. Esimerkki erotinjärjestelmästä Hallintajärjestelmän kustannukset Hallintajärjestelmien laitteistokustannukset arvioitiin yleissuunnitelmatasolla. Kustannuksissa ei ole esitetty perinteisten hulevesiviemäreiden ja kaivojen kustannuksia, koska ne eivät ole lisäkustannus, vaan ne tulisivat tontille kaikesta huolimatta. Maanalainen viivytysvarasto voidaan rakentaa myös betonirakenteisena katettuna säiliönä tai suurikokoisista hulevesiputkista ja soveltuvista kaivorakenteista. Vaihtoehtojen karkeat kustannusarviot on koottu taulukoon 4. Taulukko 4. Hulevesijärjestelmien karkeita kustannusarvioita. Maanalainen hulevesien viivytys Järjestelmä 1. Muovikennosto: WavinLabko Q-Bic Yksikkökustannus Kokonaiskustannus 240 /m³ / Betonirakenteinen allas 300 /m³ / / 300 m³ 3. Putkijärjestelmänä** / Erotinjärjestelmä Tontti 44: Wavin Labko: virtauksensäätökaivo, hiekanerotin, öljynerotin ja näytteenottokaivo sulkuventtiilillä Tontti 44+45: ** 100 m x Kierre Weholite 1525 mm putkea sekä kaivo- ja purkurakenteet 3 Wavin Labko Oy

14 FCG Finnish Consulting Group Oy Loppuraportti 12 (14) Tulvareitit Taulukon 4 arvoista nähdään, että laitteistokustannuksiltaan erotinjärjestelmä tulee edullisemmaksi mitoittaa suoraan myös tontin 45 hulevesille. Kahden erillisen järjestelmän kustannukset kohoavat entisestään, kun maarakennustyöt joudutaan tekemään kahteen kertaan. Sama periaate pätee myös maanalaiseen viivytysjärjestelmään. Hulevesien vähentämisen, viivyttämisen ja perinteisen johtamisen lisäksi on suunniteltava erityistilanteita varten hulevesien tulvareitit. Niillä turvataan hulevesien hallittu johtaminen ja rakenteiden kuivana pysyminen tilanteissa joissa hulevesiviemäriverkon ja hallintamenetelmien kapasiteetti ylittyy. Yksinkertaisimmillaan tulvareittejä voidaan muodostaa esimerkiksi käyttämällä yhtenäisiä reunakiveyksiä, jolloin hulevedet pysyvät tiettyyn rajaan asti katualueella. Myös pihojen kaltevuudet tulee suunnitella siten, että valumasuunnat ovat poispäin rakennuksista ja kaltevuudet riittävät hulevesien sujuvaan pintajohtamiseen. Katualueelta tulvavedet tulisi pyrkiä johtamaan maaston painanteisiin tai ojiin, joissa hulevedet eivät aiheuta aineellisia vahinkoja eivätkä haittaa alueiden käyttöä muuten kuin hetkellisesti. Selvitysalueella tulee huolehtia pinnantasauksin, että tulvatilanteessa hulevedet eivät pääse valumaan missään tilanteessa suunniteltuun pysäköintihalliin tai muihin maanalaisiin tiloihin. 4.3 Härmälänojan kapasiteetin varmistaminen Tontin 44 laajentumiseksi Härmälänojan uomaa joudutaan siirtämään nykyistä pohjoisemmaksi. Tällöin ojan aluevaraus kaventuu, mikä edellyttää uoman eteläpenkan rakentamista tukimuurin avulla jyrkäksi. Uoman suunnittelun lähtökohtana tulee olla, että tulevassakin tilanteessa uoman vedenvälityskyky on vähintään nykytilanteen tasolla. Härmälänojan nykytilaa tontin 44 läheisyydessä on kuvattu kappaleessa 2.3. Härmälänojan virtaamista ei ollut mittaustietoa käytettävissä tätä työtä tehdessä. Näin ollen virtaamia on arvioitu karkealla tasolla Manning:n avouomavirtauksen laskukaavoilla ottaen huomioon putkien ja uoman poikkileikkausten mitat sekä putkissa ja uomassa havaittujen värjäymät ja kulumat. Kesäaikaiset virtaamat tontin koilliskulman rumpujen kohdalla ovat maastokäynnin havaintojen ja laskelmien perusteella keskimäärin luokkaa l/s. Lumensulamisen aiheuttaman kevätylivalunnan aikaan rumpujen täyttöaste on ollut noin 70 %. jolloin virtaamat kasvavat suuruusluokkaan l/s. Rankkasateiden aiheuttamat virtaamat asettuvat näiden välille, arviolta enintään l/s suuruusluokkaan, jolloin rumpujen täyttöaste olisi noin %. Edellä kuvattujen virtaamien johtaminen ei ole ongelma nykyisessä uomassa tontin 44 pohjoispuolella. Tulevassa tilanteessa uoman virtausominaisuudet paranevat uoman uudelleenrakentamisen johdosta, vaikka tilavarausta joudutaankin kaventamaan. Suurin vaikutus on uoman penkan kasvillisuuden siistiytymisellä, mikä pienentää virtausvastusta. Tällöin uudesta kapeammasta poikkileikkauksesta huolimatta uoman kapasiteetti säilyy nykytilanteen tasolla eikä johda juurikaan vesisyvyyden keskimääräiseen kasvuun.

15 FCG Finnish Consulting Group Oy Loppuraportti 13 (14) Nykyisen ja uuden Härmälänojan sijaintia ja poikkileikkauksen periaatetta on havainnollistettu kuvassa 12. Uudelle uomalle soveltuvia mittoja on koottu taulukkoon 5. Taulukon arvoilla uoman kapasiteetti säilyy vähintään nykytasolla. Kuva 12. Periaateleikkaus Härmälänojasta tontin 44 pohjoisreunassa. 2 Taulukko 5. Uoman poikkileikkaukseen suositeltavia vähimmäismittoja. Uoman osa Arvo Luiskan kaltevuus: vasen penkka tukimuuri 10:1 Luiskan kaltevuus: oikea penkka vahvistettu, 1:1,5 Uoman pohjan leveys n. 1,5 m Uoman pohja tulee eroosiosuojata esimerkiksi murskeella tukimuurin läheisyydessä, jotta virtaus ei aiheuttaisi haitallista eroosiota tukimuurin ja ojan pohjan yhtymäkohdassa. Myös uoman oikean luiskan alaosa tulee suojata eroosiolta murskeella, mutta yläosa voidaan vahvistaa soveltuvalla geotekstiilillä, jolloin luiska voidaan pinnoittaa myös kasvillisuudella. Härmälänojan siirto tulee tehdä talvella, jolloin oja on jäätynyt tai virtaamat ovat pienimmillään. Oja voidaan padota osittain tontin 44 koilliskulman rumpujen eteläpuolelta, jolloin siirrettävä uoman kohta pysyy mahdollisimman kuivana. Lisäksi on suositeltavaa rakentaa työnainen suotopato ennen Valtatien 3 alittavia rumpuja, jotta kaivotöiden samentamat hulevedet eivät päätyisi suoraan Härmälänojan alaosiin. Suotopato voidaan toteuttaa yksinkertaisesti murskeella, jolloin osittainen läpivirtaus on mahdollista.

16 FCG Finnish Consulting Group Oy Loppuraportti 14 (14) 5 YHTEENVETO JA JOHTOPÄÄTÖKSET Tampereella Sarankulmassa sijaitsevalle tontille 44 on esitetty rakennusoikeuden lisäämistä ja paikalle on suunniteltu autohuoltoon ja myyntiin keskittynyttä liikekiinteistöä, nk. Nuutisaran Liikekulmaa. Rakentamista varten tontti on esitetty laajennettavan pohjoiseen osittain Härmälänojan uoman päälle, joka tulisi siirtää pohjoisemmaksi. Tässä työssä on laadittu kaavoitusta varten tarvittava hulevesiselvitys ja hulevesien hallinnan yleissuunnitelma. Tontti 44 on suunniteltu rakennettavan tiiviiksi ja se tulisi sisältämään pääosin vettä läpäisemättömiä katto- ja asfalttipintoja. Hulevesimäärien arvioitiin kasvavan yli nelinkertaisiksi nykytilanteeseen verrattuna. Nykytilanteessa tontilta ei ole hallittuja virtausreittejä Härmälänojaan, vaan suurin osa hulevesistä suotautuu tontin maaperän läpi. Tällöin mahdollisesti pilaantuneesta maaperästä voi nykytilanteessa kulkeutua hulevesien mukana epäpuhtauksia Härmälänojaan. Tulevassa tilanteessa hulevedet kerätään ja johdetaan Härmälänojaan hallitusti ja asianmukaisesti käsiteltynä. Tontin 44 merkitys Härmälänojan valuma-alueen mittakaavassa on pieni, mutta sillä voi olla paikallisesti vaikutusta ojan eroosion ja vedenlaatuun. Selvitysalueen suunnittelussa on johdonmukaista noudattaa Tampereen kaupungin suosimia hyviä hulevesien hallinnan periaatteita, joiden mukaisesti kukin tontti kantaa oman vastuun aiheuttamistaan hulevesistä. Näin ollen tontille suositellaan Tampereella yleisesti asemakaavoissa esitettyä kaavamääräystä hule-9, joka edellyttää kiinteistökohtaista hulevesien viivytystä (1 m 3 vettä / 100 m 2 läpäisemätöntä pintaa). Viivytystilavuuden tulee tyhjentyä 12 tunnin kuluessa täyttymisestään ja siinä tulee olla suunniteltu ylivuoto. Tontin 44 osalta kaavamääräyksen hule-9 mukainen viivytysvaatimus on noin 150 m³ ja se on maankäyttöluonnosten perusteella parhaiten toteutettavissa maanalaisella viivytysjärjestelmällä. Tontin kattopinnoilta hulevedet johdetaan suoraan tähän viivytysjärjestelmään, mutta asfalttipintojen hulevesiä käsitellään lisäksi hiekan- ja öljynerotinjärjestelmällä. Järjestelmien mitoituksessa on syytä varautua myös viereisen tontin (45) maankäytön kehittymiseen. Esitetyn hulevesien viivytysjärjestelmän avulla kasvavat virtaamahuiput saadaan tasattua sellaiselle tasolle, että maankäytön aiheuttama muutos saadaan kompensoitua ja hulevedet eivät aiheuta eroosiohaittoja Härmälänojan uomalle. Asfalttialueiden hulevedet saadaan käsiteltyä laadullisesti hiekan- ja öljynerotinjärjestelmällä. Toimenpiteiden ansiosta tontilta 44 Härmälänojaan päätyvien hulevesien laadun voidaan olettaa parantuvan nykytilaan verrattuna. Uuden Härmälänojan uoman tulee kyetä välittämään vähintään samat virtaamat kuin nykyisen uoman. Tontin rakentamisen aikaiseen hulevesien hallintaan tulee kiinnittää erityistä huomiota, koska tontti rajoittuu Härmälänojaan. Härmälänojan siirto tulee tehdä talvella, jolloin ojan virtaamat ovat pienimmillään. Rakentamisen ajaksi suositellaan suotopadon rakentamista ennen Valtatien 3 alittavia rumpuja. Tontin toteutussuunnittelun yhteydessä tulee laatia myös hulevesien hallintajärjestelmien toteutussuunnitelma, jossa tarkennetaan yksittäisten menetelmien sijaintia, mitoitusta ja yksityiskohtia. FCG Finnish Consulting Group Oy Hyväksynyt: Laatinut: Perttu Hyöty, toimialajohtaja, dipl.ins. Hannes Björninen, suunnitteluinsinööri, dipl.ins.
