1 ABB OY WebinaarisarjaÄlykäs sähköverkko kiinteistöissä UPS-järjestelmät ja -laitteet Jari Nieminen, ABB Oy

2 Sisält ö 1. Mikä on UPS ja miksi sitä tarvitaan? 2. UPS-järjestelmärakenteet 3. Modulaarinen UPS-järjestelmä 4. ABB UPS-järjestelmät ja laitteet 5. Palvelut ja elinkaaren hallinta June 12, 2018 Slide 2

3 1. Mikä on UPS ja miksi sit ä t arvit aan? UPS Uninterruptible Power Supply Verkko Teollisuus Inf rast rukt uuri UPS Industrial application UPS Transportation General industry Healthcare Workstation Home office UPS UPS Data centers Facility Network Server and storage June 12, 2018 Slide 3

4 1. Mikä on UPS ja miksi sit ä t arvit aan? UPS Uninterruptible Power Supply Verkon epänormaalit ilmiöt Yli- ja alijännitteet Katkokset Piikit ja transientit Harmoniset säröt Radiotaajuiset häiriöt T aajuuden vaihtelut Katkokset Jännitteen alenemat Radiotaajuiset häiriöt Harmooniset säröt Taajuuden vaiht elut Piikit ja transientit June 12, 2018 Slide 4

5 1. Mikä on UPS ja miksi sit ä t arvit aan? UPS Uninterruptible Power Supply UPS Verkko UPS-laite kytketään verkon ja kuorman väliin suojaamaan kuormaa verkon epänormaaleilta ilmiöiltä sekä totaalikatkoilta. June 12, 2018 Slide 5

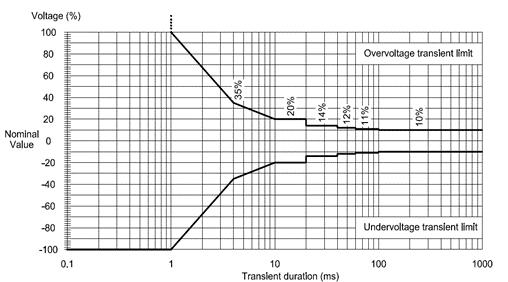

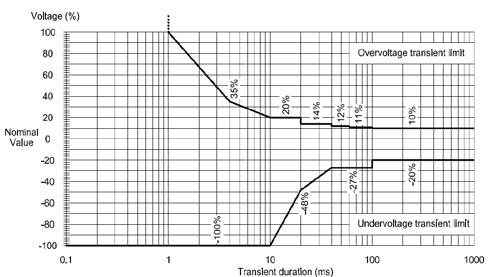

6 1. Mikä on UPS ja miksi sit ä t arvit aan? UPS Uninterruptible Power Supply UPS-standardin IEC määritelmät syöttöjännitteille Herkät kriittiset kuormat Kriittiset kuormat Teholähdekuormat IEC : suorituskyky vaaditaan herkille kriittisille kuormille UPS-laitteen lähtöjännite pys yy taulukossa 1 vaadittujen rajojen sisällä IEC : suorituskyky hyväksytty suurimmalle osalle kriittisiä kuormia UPS-laitteen lähtöjännite pys yy taulukossa 2 vaadittujen rajojen sisällä IEC : suorituskyky hyväksytty yleisesti IT - kuormille es im. teholä hteille UPS-laitteen lähtöjännite pys yy taulukossa 3 vaadittujen rajojen sisällä Lähde: S tandardi IE C June 12, 2018 Slide 6

7 1. Mikä on UPS ja miksi sit ä t arvit aan? UPS Uninterruptible Power Supply UPS-topologiat Double conversion (on-line) Line int eract ive Single conversion (of f line) Bypass supply Mains supply Bypass line (common bypass configuration shown) RECTIFIER/ CHARGER INVERTER BATTERY STATIC SWITCH UPS output to critical load Mains supply Bypass line CHARGER INVERTER BATTERY Buck/ Booster Transform er STATIC SWITCH UPS output to critical load Normal operation Mains supply Bypass line (common bypass configuration shown) CHARGER INVERTER BATTERY STATIC SWITCH Normal operation UPS output to critical load Doubleconversion (on-line) UPS-design takaa parhaan mahdollisen suojauksen kaikkia verkkoilmiöitä vastaan, koska kuormaa syötetään jatkuvasti tasasuuntaajan ja invertterin kautta. Se takaa myös täysin katkottoman siirtymisen verkkosyötöltä akkusyötölle. Line-interactive UPS syöttää kuormaa normaalitilanteessa ohitusverkon kautta, mutta siten, että invertteri korjaa yhdessä syöttökuristimen kanssa verkkohäiriöitä syöttöpisteessä. Akku on ylläpitolatauksessa kaiken aikaa normaalitilanteessa. Single conversion yksi muunnos -t ekniikan UPS syöt t ää kuormaa normaalit ilant eessa suoraan st aat t isen kyt kimen läpi ohit usverkon kaut t a. Verkkohäiriöt apauksessa kuorma siirt yy lyhyen n. 10 ms kat kon kaut t a invert t erisyöt ölle. Verkkojännit et t ä ei korjat a normaalit ilant eessa Akku on ylläpit olat auksessa kaiken aikaa normaalit ilant eessa. June 12, 2018 Slide 7

8 1. Mikä on UPS ja miksi sit ä t arvit aan? UPS Uninterruptible Power Supply UPS-järjest elmän t ärkein t eht ävä: on varment aa kriit t isten prosessien jat kuvuus eri t ilant eissa syöt t ämällä kat keamat ont a ja puhdast a jännit et tä kriittisille kuormille, maksimoiden käyt ettävyys. UPS-järjestelmän suunnittelussa huomioitavia asioita: Suojattavan kuorman kriittisyys ja kuorma / sen kasvun ennuste määrittelee pitkälti koko infrastruktuurin rakenteen: se asettaa vaatimukset varmennetun verkon rakenteelle UPS-järjestelmän koon sekä akuston varakäyntiajan rakennushetkellä ja tulevaisuudessa luotettavuuden ja halutun käytettävyystason käytettävissä olevat tilat vaikuttavat tietysti lopulliseen kokoonpanoon unohtamatta investointikustannuksia sekä käytönaikaisia kokonaiskustannuksia ja niiden optimointia UPS-järjest elmä on t ehonsyöt ön yksi keskeisimpiä komponent t eja Oikean UPS-tyypin valinta eri sovelluksille on suunnittelun kannalta yksi tärkeimmistä päätöksistä. June 12, 2018 Slide 8

10 2. UPS järjest elmärakent eet UPS standardi IEC viittaa järjestelmän käytettävyyteen ja järjestelmärakenteeseen Upt ime Institute, LLC tekemän esityksen mukaisesti Tier1 Kapasiteetti (N), yksi syöttö Tier2 Redundanttinen (N+1), yksi syöttö Tier3 Ylläpidettävä Redundanttinen (N+1), useampi syöttö Tier4 Vikasietoinen, Redundanttinen, useampi syöttö Lähde: Standardi IEC ABB Group June 12, 2018 Slide 10

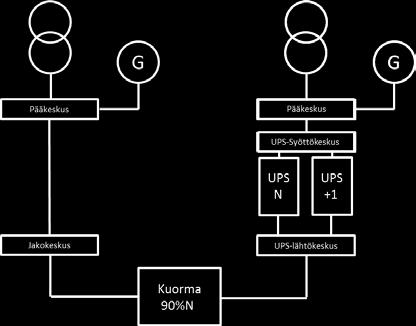

11 Tier 1 ja Tier 2 TIER 1 UPS-järjestelmä Voidaan toteuttaa joko standalone - laitteella tai kapasiteettiin rakennet ulla modulaarisella järjest elmällä Tavoite 99,67% käytettävyys Todennäköisyys että järjestelmä voi olla poissa käytöstä 29 tuntia vuodessa Ei vaadi välttämättä paikalla olevaa käyttöhenkilöstöä, mutta vasteajallisen huolto/ korjaussopimuksen Modulaarisuuden edut Korjaus / huolto moduulia vaihtamalla, moduulin voi vaihtaa tehtävään opastettu henkilö => parantaa käytettävyyttä Järjest elmän laajennus moduuleit a lisäämällä käyt ön aikana Kapasiteettijärjestelmä voidaan muuttaa redundanttiseksi järjest elmäksi ilman kaapeloint imuut oksia Lähde: Uptim e Institute White Paper: Tier Classifications Define Site Infrastructure Perform ance TIER 2 UPS-järjestelmä Voidaan toteuttaa joko rinnakkain käyvillä stand-alone - laitteilla t ai modulaarisella järjest elmällä Tavoite 99,75% käytettävyys Todennäköisyys että järjestelmä voi olla poissa käytöstä 21 tuntia 54 minuuttia vuodessa Vaatii käyttöhenkilöstön vähintään yhdessä vuorossa Modulaarisuuden edut Korjaus / huolto moduulia vaihtamalla, moduulin voi vaihtaa tehtävään opastettu henkilö => parantaa käytettävyyttä Järjest elmän laajennus moduuleit a lisäämällä käyt ön aikana Moduulien lisäys järjest elmän t ehot arpeen mukaan ABB Group June 12, 2018 Slide 11

12 Tier 3 ja Tier 4 TIER 3 UPS-järjestelmä Voidaan toteuttaa joko rinnakkain käyvillä standalone - lait t eilla t ai modulaarisella järjest elmällä Tavoite 99,98% käytettävyys Todennäköisyys että järjestelmä voi olla poissa käytöstä 1 tunti 48 minuuttia vuodessa Vaatii käyttöhenkilöstön vuorossa Modulaarisuuden edut Korjaus / huolto moduulia vaihtamalla, moduulin voi vaihtaa tehtävään opastettu henkilö => Parantaa käytettävyyttä Järjest elmän laajennus moduuleit a lisäämällä käyt ön aikana Moduulien lisäys järjest elmän t ehot arpeen mukaan Lähde: Uptim e Institute White Paper: Tier Classifications Define Site Infrastructure Perform ance TIER 4 UPS-järjestelmä Voidaan toteuttaa joko rinnakkain käyvillä standalone - lait t eilla t ai modulaarisella järjest elmällä Tavoite 99,99% käytettävyys Todennäköisyys että järjestelmä voi olla poissa käytöstä 54 minuuttia vuodessa Vaatii käyttöhenkilöstön 2+-3 vuorossa (24 tuntia jatkuva) Modulaarisuuden edut Korjaus / huolto moduulia vaihtamalla, moduulin voi vaihtaa tehtävään opastettu henkilö => Parantaa käytettävyyttä Järjest elmän laajennus moduuleit a lisäämällä käyt ön aikana Lisämoduuleilla voidaan lisätä järjestelmien redundanttisuustasoa ja sitä myötä käytettävyyttä ABB Group June 12, 2018 Slide 12

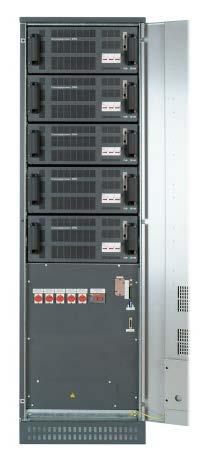

13 Käyt et t ävyys (Availabilit y) Redundanttisuus UPS Yksittäinen UPS MTBF = hrs Vuos ina = 6-23 UPS UPS Rinnakkainkäyvä redundanttinen kokoonpano ( N+1 redundanttis uus tas o) MTBF = hrs Vuos ina = ABB Group J une 12, S lide 13

14 Järjest elmän käyt et t ävyys Huolto / Käyttö UPS UPS Vasteaika Stand-alone, Modulaarinen Varaosat 1 tuntia, 2 tuntia, 3 tuntia.? Aidosti modulaarinen Vaihtoyksikkö minuuttia ABB Group June 12, 2018 Slide 14

15 Järjest elmän käyt et t ävyys Modulaarisuus UPS UPS KKKKKKKKKKKKKKKKKKKKKK = MMMMMMMM UUUUUU MMMMMMMM UUUUUU + MMMMMMMM UUUUUU November 20, 2012 Ei modulaarinen (1+1) Redundanttinen MTBF MTTR 6h 0.5h Modulaarinen (3+1) Redundanttinen Käytettävyys 0, (5 nines) 0, (6 nines) ABB Group J une 12, S lide 15

16 UPS-lait t een mit oit ukseen vaikut t avat t ekijät Kokonaisteho kva Pätöteho kw Varakäyntiaika Oikosulkuvirta Ohituksella Invertterillä Redundanttisuus, loppukokoonpano, laajennettavuus Käytettävyys Hyötysuhde Kuorman laatu Muut määrittelyt Tulovirran särö Lähtöjännitteen särö Dynamiikka Mitat, paino IP-luokitus, ym. ABB Group June 12, 2018 Slide 16

17 UPS-lait t een suunnit t elussa huomioit avat seikat Tulosulakkeet/ katkaisijat 3-napaisia (3-vaiheinen) Aina pääkeskukselta saakka Ulkoinen ohitus kytkin 4-napainen Suositeltavaa suunnitella valmiiksi UPS-jakelukeskukseen Verkon suunnittelu, suojausten toiminta, selektiivisyys, I 2 t Riittävän nopea toiminta-aika Akustotelinettä käytettäessä akuston erotus huoltotoimenpiteitä varten Akus ton jakaminen vähintään kahteen piiriin ABB Group J une 12, S lide 17

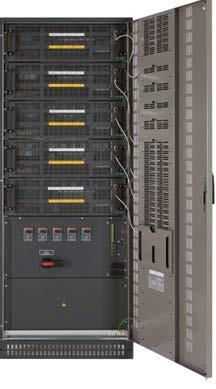

19 3. Modulaarinen UPS-järjest elmä UPS Uninterruptible Power Supply Modulaarisen UPS-järjestelmän hyödyt / yksittäinen UPS laite - Modulaarisuus mahdollistaa kapasit eet in kasvat t amisen t ai vähent ämisen helpost i tehon tarpeen muuttuessa -> ei ylimitoitettua järjestelmää hankintavaiheessa. - Modulaarinen design sisältää tyypillisesti mahdollisuuden lisätä redundanssia joka parant aa käytettävyyttähuomattavasti - Modulaarisuus mahdollistaa uudenlaisen lähest ymisen elinkaarenhallintaa ajatellen ABB esit t eli ensimmäisenä valmist ajana modulaarisen UPS-järjestelmän jo vuonna Pit kä kokemus t akaa t eknologisen et umat kan edelleen!! June 12, 2018 Slide 19

20 3. Modulaarinen UPS-järjest elmä UPS Uninterruptible Power Supply Modulaariset arkkitehtuurit Keskitetty rinnakkaisarkkitehtuuri (CPA) Central Parallel Architecture Hajautettu rinnakkaisarkkitehtuuri (DPA) TM Decentralized Parallel Architecture Edellä mainitut arkkitehtuurit eroavat toisistaan yhteisten toimintojen / komponenttien määrällä. June 12, 2018 Slide 20

21 3. Modulaarinen UPS-järjest elmä UPS Uninterruptible Power Supply Keskitetty arkkit eht uuri (CPA) Järjestelmä sisältää yhteisiä komponentteja, kuten esim. - ohjauslogiikka, - näyttö, - akusto, - staattinenohituskytkin Ainoa hajautettukomponentti on tehomoduuli Single point of failure -ma hdollis uus Mains 1 Mains 2 CENTRAL PROCESSING UNIT Redundant POWER UNIT Redundant POWER UNIT Redundant POWER UNIT Critical Load CENTRAL CONTROL PANEL CENTRAL BATTERY PACKS CENTRAL STATIC BP SWITCH Hajaut et t u arkkit eht uuri (DPA) Aidos ti modulaarinen Yksittäinen moduuli on = täysi UPS-la ite Aidos ti redundanttinen lennos s a vaihdettava Helppo ja turva llinen huolta a Ei single point of failure -ma hdollis uutta Mains 1 Mains 2 DPA DPA DPA DPA PROCESSING CONTROL POWER STATIC BP UNIT PANEL UNIT SWITCH DPA DPA DPA DPA PROCESSING CONTROL POWER STATIC BP UNIT PANEL UNIT SWITCH DPA DPA DPA DPA PROCESSING CONTROL POWER STATIC BP UNIT PANEL UNIT SWITCH Critical Load DPA BATTERY PACKS DPA BATTERY PACKS DPA BATTERY PACKS June 12, 2018 Slide 21

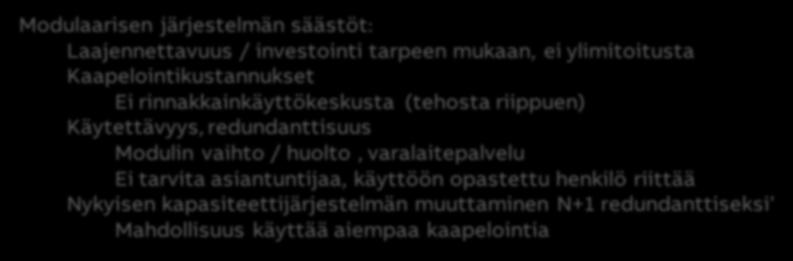

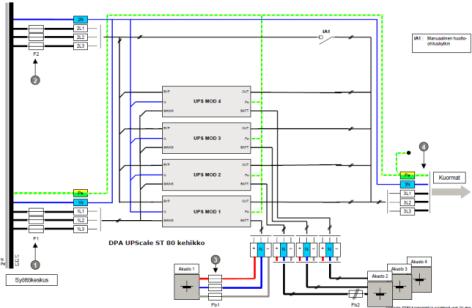

22 Modulaarinen UPS-järjest elmä vs. «st and alone» Modulaarisen järjest elmän sääst öt : Laajennet t avuus / invest oint i t arpeen mukaan, ei ylimitoitusta Kaapeloint ikust annukset Ei rinnakkainkäyt t ökeskust a (t ehost a riippuen) Käyt et t ävyys, redundant t isuus Modulin vaiht o / huolt o, varalait epalvelu Ei t arvit a asiant unt ijaa, käyt t öön opast et t u henkilö riit t ää Nykyisen kapasit eet t ijärjest elmän muut t aminen N+1 redundant t iseksi Mahdollisuus käyt t ää aiempaa kaapeloint ia ABB Group June 12, 2018 Slide 22

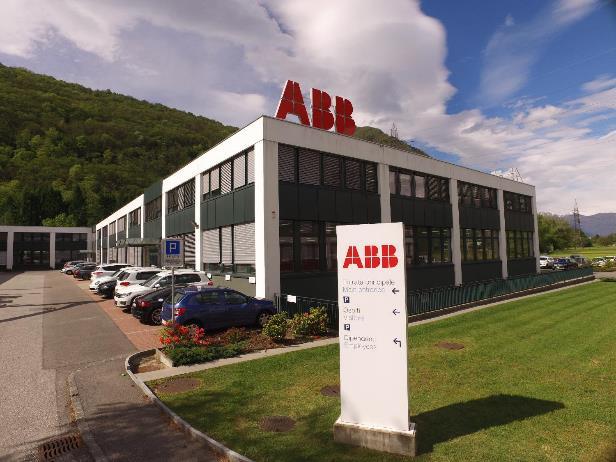

24 4. ABB UPS-järjest elmät ja -lait t eet UPS Power Protection Pääkont t ori ja t ehdas Quart inossa, Sveit sissä n. 300 työntekijää Edelläkävijä edistyksellisessä kaksoismuunnostekniikan UPSteknologioissa: modulaarisuus ja muuntajattomuus Tunnustettu huipputeknologiavalmistajana yli 20 vuoden ajan Toi markkinoille ensimmäisen modulaarisen konseptin 1998 Esitteli uniikin Decentralized P a ra llel arkkitehtuurin (DPA ) 2005 June 12, 2018 Slide 24

25 4. ABB UPS-järjest elmät ja -lait t eet UPS-valikoima ABB:lla on maailman kat t avin modulaaristen UPS-järjest elmien valikoima Tuot e DPA Upscale ST DPA UPScale RI Concept pow er DPA Concept pow er DPA500 Pow erline DPA Pow ervalue 11 RT Pow ervalue 11 / 31 T Pow erscale Pow erwave 33 Rinnankyt ket t ä- vissä 20 moduulia 4 moduulia 30 moduulia 30 moduulia 3 moduulia 2 laitetta 4 laitetta 20 laitetta 10 laitetta Järjest elmät eho kw kw kva kw kva 1-20 kva kva kva kw Yleisimmät sovellukset Serverit ja tallentimet Serverit ja tallentimet Data centerit ja tietoverkot Data centerit ja tietoverkot Vaativat teollisuus sovellukset Työasemat kotikonttorit Serverit ja tallentimet Serverit ja tallentimet Data centerit ja tietoverkot UPS t yyppi 3-vaiheinen online modulaarinen UPS 3-vaiheinen online modulaarinen UPS 3-vaiheinen online modulaarinen UPS 3-vaiheinen online modulaarinen UPS 3-vaiheinen online modulaarinen UPS 1-vaiheinen oni-line torni/ räkki asennettava 3/ 1-vaiheinen on-line torni 3-vaiheinen online yksittäislaite 3-vaiheinen online yksittäislaite June 12, 2018 Slide 25

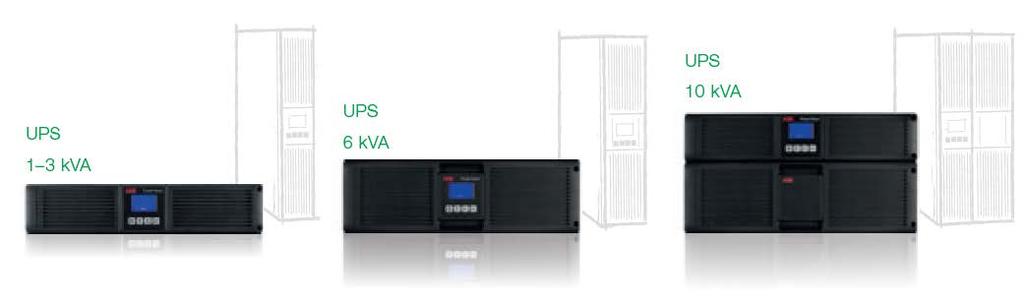

26 4. ABB UPS-järjest elmät ja -lait t eet Po w er Va lue 11 R T 1-10 kva sähkönumerollisina 4 Jopa akkumoduulia Räkki- tai tornias enteinen Varakäyntiaikaa lisättävissä akkumoduulein UPS 1kVA/900W UPS 2kVA/1800W UPS 3kVA/2700W UPS 6kVA/ 6kW UPS 10kVA/ 10kW Moduulikohtaiset akustomoduulit Räkkiasennussarjat 1-3kVA ja 6-10 kva AS400 relehälytyskortti Winpower SNMP-kortti PDU 16 A Huolto-ohituskytkin 1-3kVA June 12, 2018 Slide 26

27 4. ABB UPS-järjest elmät ja -lait t eet Po w er Va lue 11 R T 1-10 kva varakäyntiajat 4 Jopa akkumoduulia Räkki- tai tornias enteinen Varakäyntiaikaa lisättävissä akkumoduulein Akuston varakäyntiaika minuuteissa täydellä/ puolella kuormalla 1 k VA B 2 kva B 3 kva B 6 kva 10 k VA 100%50% 100%50% 100%50% 100% 50% 100% 50% UPS < ei akustoa ei akustoa UPS + 1 E B M UPS + 2 E BM UPS + 3 E BM UPS + 4 E BM June 12, 2018 Slide 27

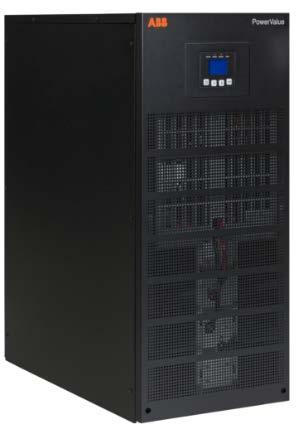

28 4. ABB UPS-järjest elmät ja -lait t eet PowerValue 11/ 31 T kva PowerValue on saatavana 10 tai 20 kva versioina eri akkukoonpanoin: 10kVA 20kVA Sisäisillä akuilla 5 minuuttia* 1x24x9Ah batteries 16 minuuttia* 2x24x9Ah batteries Sisäisillä akuilla 5 minutes* 2x24x9Ah batteries 10/20 kva * Täydellä kuormalla Ulkoisilla akkukaapeilla lisää varakäyntiaikaa Rinnankäyttö 4 yksikköä rinnakkain Kaikki UPS-mallit ja akkukaapit sopivat täydellisesti yhteen. Ne ovat saman kokoisia ja näköisiä kuin itse UPS-laitteet June 12, 2018 Slide 28

29 4. ABB UPS-järjest elmät ja -lait t eet PowerScale kva Kolme eri kaappikokoa Yleisimmin tarvittavat varakäyntiajat saavutetaan helposti sisäisillä akustoilla. Max. 10kpl rinnakkain Mitat 345 x 720 x 710 mm 345 x 1045 x 710 mm 440 x 1400 x 910 mm Paino ilman akkuja kg kg kg Maksimi varakäynt iajat sisäisillä akuilla nimelliskuormalla Kaappi A Kaappi B Kaappi C 10 kva / 9 kw 15 min 35 min na 15 kva / 13.5 kw 10 min 20 min na 20 kva / 18 kw 6 min 15 min na 25 kva / 22.5 kw na 13 min 20 min 30 kva / 27 kw na na 15 min 40 kva / 36 kw na na 10 min 50 kva / 45 kw na na 9 min June 12, 2018 Slide 29

30 4. ABB UPS-järjest elmät ja -lait t eet PowerScale kva, sähkönumerolliset mallit Mit at Paino akkujen kanssa 345 x 720 x 710 mm 345 x 1045 x 710 mm 440 x 1400 x 910 mm kg kg kg Maksimi varakäynt iajat sisäisillä akuilla nimelliskuormalla 10 kva / 9 kw 14 min 20 tai 40 min na 15 kva / 13.5 kw 8 min 15 tai 20 min na 20 kva / 18 kw 10 t ai 14 min 15 min na 25 kva / 22.5 kw na 10 min 16 min 30 kva / 27 kw na na 15 min 40 kva / 36 kw na na 8 min 50 kva / 45 kw na na 7 min Komponentit UPS-laitteet Sisältävät akuston ja relekortin Kommunikoint i optio SNMP-kortti Käyttöönotto aluekohtaisesti / catalog/ 21932/ UPSlaitteet_FIN1.html Kaappi A Kaappi B Kaappi C Sähkönumero ABB Tuotekoodi GT IN -koodi Mallinimike Tuote NWP103584A PowerS cale PS 33A UPS 10kVA/9kW/10min,38*8Ah NWP103584A PowerS cale PS 33A UPS 10kVA/9kW/14min,46*8Ah NWP103584A PowerS cale PS 33A UPS 15kVA/13,5kW/8min,48*8Ah NWP103584A PowerS cale PS 33A UPS 20kVA/18kW/5min, 48*8Ah NWP103584A PowerS cale PS 33A UPS 10kVA/9kW/0min NWP103584A PowerScale PS33A UPS 15kVA/ 13,5kW/ 0min NWP103584A PowerS cale PS 33A UPS 20kVA/18kW/0min NWP103584B PowerScale PS33B UPS 10kVA/ 9kW/ 20min,2*32*8Ah NWP103584B PowerScale PS33B UPS 15kVA/ 13,5kW/ 15mi,2*36 *8Ah NWP103584B PowerScale PS33B UPS 20kVA/ 18kW/ 12min,2*44*8Ah NWP103584B PowerS cale PS 33B UPS 10kVA/9kW/40min,2*48*8Ah NWP103584B PowerS cale PS 33B UPS 15kVA/13,5kW/20mi,2*46*8Ah NWP103584B PowerS cale PS 33B UPS 20kVA/18kW/15min,2*48*8Ah NWP103584B PowerS cale PS 33B UPS 25kVA/22,5kW/10mi,2*48*8Ah NWP103584B PowerS cale PS 33B UPS 10kVA/9kW/0min NWP103584B PowerScale PS33B UPS 15kVA/ 13,5kW/ 0min NWP103584B PowerS cale PS 33B UPS 20kVA/18kW/0min NWP103584B PowerS cale PS 33B UPS 25kVA/18kW/0min NWP103584C PowerS cale PS 33C UPS 25kVA/22,5kW/16mi,3*46*8Ah NWP103584C PowerScale PS33C UPS 30kVA/ 27kW/ 15min 3*48*8Ah NWP103584C PowerS cale PS 33C UPS 40kVA/36kW/8min 3*48*8Ah NWP103584C PowerS cale PS 33C UPS 50kVA/45kW/7min 3*46*8Ah NWP103584C PowerScale PS33C UPS 25kVA/ 22,5 / 0min 7-9Ah NWP103584C PowerScale PS33C UPS 30kVA/ 27kW/ 0min 7-9Ah NWP103584C PowerS cale PS 33C UPS 40kVA/36kW/0min 7-9Ah NWP103584C PowerS cale PS 33C UPS 50kVA/45kW/0min 7-9Ah NWP102880R ABB UPS 33 Web S NMP (sisäinen) advanced NWP102879R ABB UPS 33 Web S NMP (ulkoinen) advanced NWP102688R ABB UPS 33 Web S NMP (sisäinen) basic NWP102687R ABB UPS 33 Web S NMP (ulkoinen) basic June 12, 2018 Slide 30

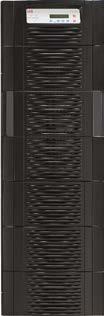

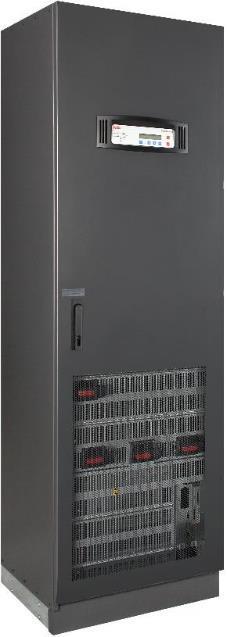

31 4. ABB UPS-järjest elmät ja -lait t eet PowerWave kw S3 / kw S2 Stand-alone malli Komponentit UPS-laitteet E rillinen akustoteline tai akustokaappi Kommunikoint i optio SNMP-kortti Käyttöönotto aluekohtaisesti Tehot kva/ kw 160 kw 200 kw 250 kw 300 kw 400 kw 500 kw June 12, 2018 Slide 31

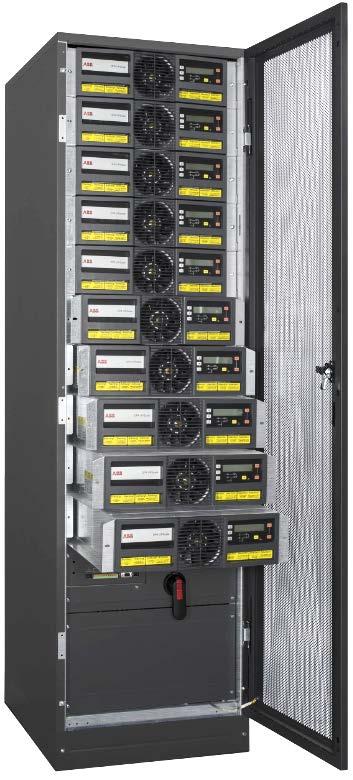

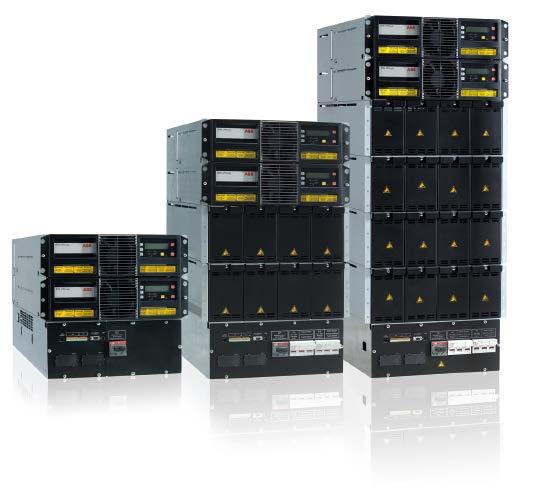

32 4. ABB UPS-järjest elmät ja -lait t eet Modulaarinen DPA UPScale sarja Moduulit M 10 tai M 20 Paino 18.6 or 21.5 kg Mitat L x K x S (mm) 488 x 132 x 540 (3HU) Komponentit UPS-laitteet Redundattinen tai kapasiteetti Integroitu akusto (ST20-ST60, RI11-RI24) E rillinen akustoteline tai akustokaappi Kommunikoint ioptio SNMP-kortti Käyttöönotto aluekohtaisesti ST-malli ABB-kaapissa RI-malli laitevalmistajan 19 kaappiin DPA UPScale ST ( kw) DPA UPScale RI (10-80kW) June 12, 2018 Slide 32

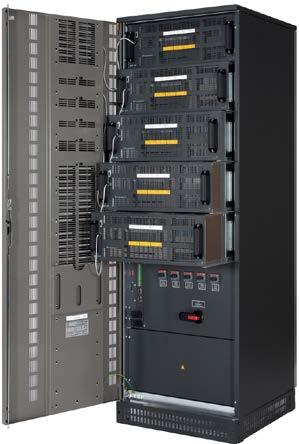

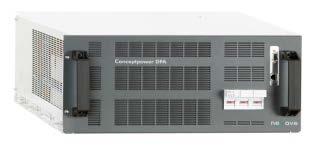

33 4. ABB UPS-järjest elmät ja -lait t eet Modulaarinen DPA Conceptpower Komponentit UPS-laitteet Redundanttinen tai kapasiteetti E rillinen akustoteline tai akustokaappi Kommunikoint ioptio SNMP-kortti Käyttöönotto aluekohtaisesti Moduulit kva/ 32-40kW Maksimiteho kva / n+1 Paino kg Mitat L x K x S 663 x 225 x 720 mm Conceptpower DPA 250 Jopa 30 moduulia rinnakkain / 1.5 MW June 12, 2018 Slide 33

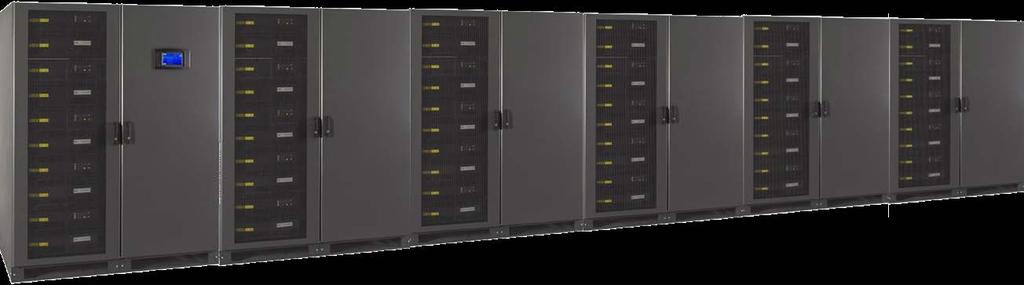

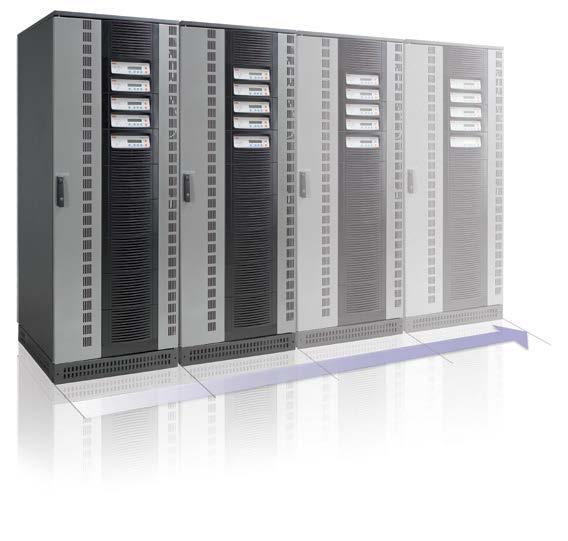

34 4. ABB UPS-järjest elmät ja -lait t eet Modulaarinen Conceptpower DPA 500 Moduulit 100 kw Maksimiteho 3000kW / 2900 n+1 Paino kg Mitat L x K x S 178x710x750mm (x2) Komponentit UPS-laitteet Redundanttinen tai kapasiteetti E rillinen akustoteline tai akustokaappi Kommunikoint ioptio SNMP-kortti Käyttöönotto aluekohtaisesti Jopa 30 moduulia rinnakkain / 3 MW June 12, 2018 Slide 34

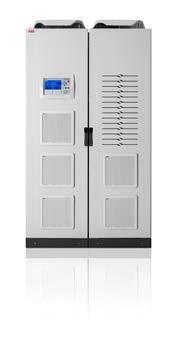

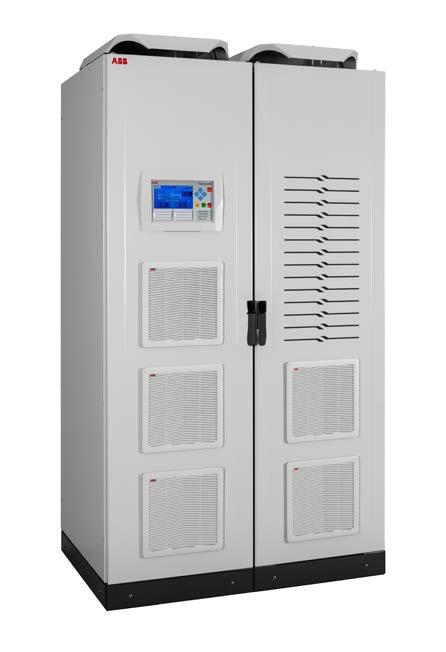

35 4. ABB UPS-järjest elmät ja -lait t eet PowerLine DPA 3ph IEC Tehoalueet [kva] UPS-topologia 3- vaiheinen on-line kaksoismuunnostekniikka Syöttöjen lukumäärä 2 Arkkitehtuuri Modulaarinen hajautettu (DPA) Kaappi Teollisuusstandardi, IP31 (optiona IP42), RAL 7035, kaapelointi alakautta Sisään rakennetut katkaisijat s yötössä, ohitus verkolla ja akus tolla (MC C B/ MC B) Sisäinen huolto-ohituskytkin Sisäinen johdotus Käytettävä akkutyyppi Halogeeni vapaa VLRA, Ni-cd, LiON Tehostettu jäähdytys puhaltimien kunnonvalvonnalla 5 ohjelmoitavaa reletuloa and 10 relelähtöä, RS -232 portti, USB-portti ja 2 tyhjää korttipaikkaa optioille: kosteus-, lämpötila-, s avu- ja värinäsensoreille Optiona: input / output sekä ohitusverkon erotusmuuntajat Muita optioita: pölysuodattimet, kondensaation esto, lakatut piirikortit ja muut komponentit June 12, 2018 Slide 35

36 4. ABB UPS-järjest elmät ja -lait t eet Tiedonsiirto ja kytkettävyys Datansuojaus - käyttäjä Datanmonitorointi ja hallint a Shutdown servic e Verkkoselain, etänäyttö, BMS UPS Sähköposti SMS LAN Tiedon siirto Modbus jne. Verkkokortti SNMP ja ohjelmist o Ympäristösensorit ABB UPS:it voidaan integroida automaatiojärjestelmiin potentiaalivapaiden input/ output releiden kautta tai SNMP-verkkokortin kautta Mod-bus TCP/ IP, Mod-bus RS-485 protokollia hyödyntäen etäluettavaksi verkon yli. June 12, 2018 Slide 36

38 5. Palvelut ja elinkaaren hallint a ABB Power Protectionin palvelut kattavat UPS-järjestelmien elinkaaren aikaiset tarpeet 100 %:sti. Laitemyynti ja Tuki Kenttähuolto E nnakkohuollot Uus innat ja laajennuks et Palvelus opimuks et UPS laitteet ja järjestelmät Akustot Akuston valvontajärjestelmät Varaosat Konsultointi ja asiantuntijapalvelut Tuotetuki Takuupalvelut Käyttöönotto Viankorjaus Suunnittelemattomat huollot Huolt o-ohjelmien suunnittelu ja toteutus E linkaarenhallinta Investointiesitykset Akustojen kunnonvalvonta Suunnittelu Asennukset ja käyttöönotot Dokumentaatio (Rahoitusmallit) Akustojen uusinnat Vanhojen laitteiden ja akustojen kierrätys Pidennetty takuu Yksittäisten laitteiden tai järjestelmien huoltoja ylläpit os opimuk s et Varalaitepalvelu 24/ 365 Varallaolo June 12, 2018 Slide 38

39 5. Palvelut ja elinkaaren hallint a UPS-järjest elmän elinkaari Määräaikaishuolt ovälit ja akust on elinikä määrit t ävät pitkälti UPS-järjest elmän järkevän käyt t öiän Akust on merkit ys järjest elmän käyt t öikään Akustot uusitaan UPS-järjestelmän elinkaaren aikana 2-3 kertaa riippuen akkujen laadusta ja suunnitellusta eliniästä. - Akkujen suunnitellut eliniät vaihtelevat vuoden, vuoden ja +12 vuoden välillä Ottaen huomioon akustojen uusinnat sekä ns. elinkaarihuoltojen suoritustaajuuden voidaan UPS-järjestelmän järkeväksi käyttöiäksi määritellä vuotta. Käytännössä akkujen käyttöikä vaihtelee paljon, riippuen pitkälti ympäristöolosuhteista ja niiden laadusta. June 12, 2018 Slide 39

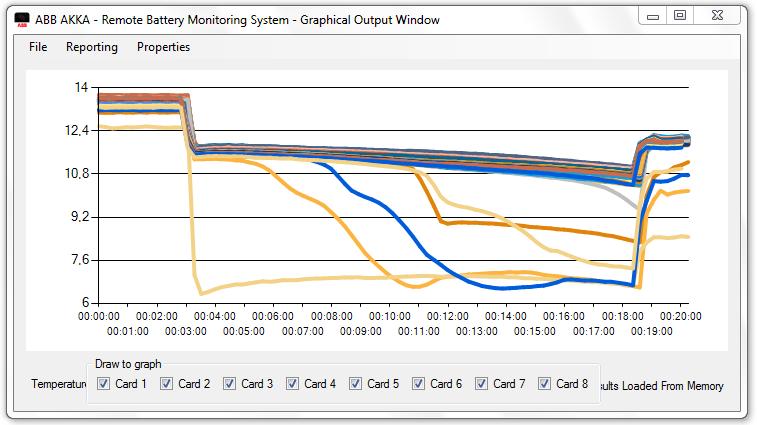

40 5. Palvelut ja elinkaaren hallint a Akustojen kunnonvalvonta ABB:n kehittämä akustojen valvontajärjes telmä AKKA perus tuu yks ittäis en akun / kennon jännitteen mittauksen ja sitä kautta kapasiteetin määrittelyyn. Akust o on sähkönvarmennuksen heikoin lenkki! June 12, 2018 Slide 40

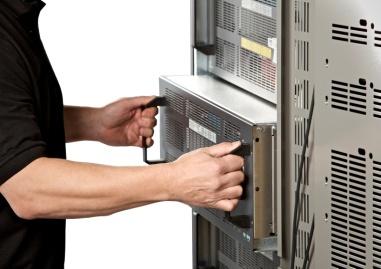

41 5. Palvelut ja elinkaaren hallint a Modulaarisen järjest elmän mahdollist amat uudet palvelukonsept it Korjaava kunnossapito UPS UPS Standalone Varaosasarjat 1 Hr,2Hr, 3Hr? Modulaarinen Vaihtomoduuli 5-10 minuuttia June 12, 2018 Slide 41

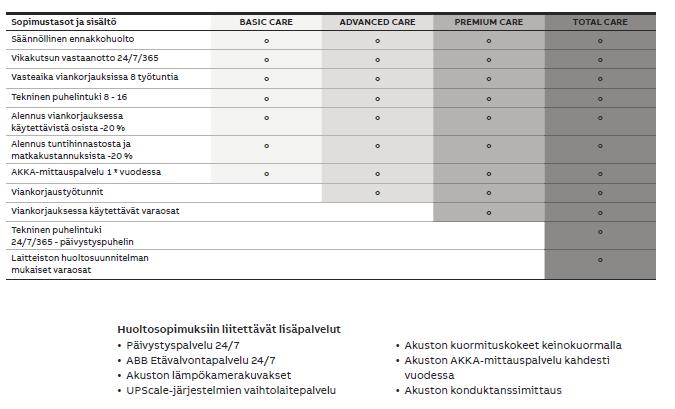

42 5. Palvelut ja elinkaaren hallint a Huolto- ja ylläpitosopimustasot June 12, 2018 Slide 42

43 5. Palvelut ja elinkaaren hallint a Olemme palveluksessanne ja missiomme on Tulla halut uimmaksi kumppaniksi sähkönvarmennuksessa ABB Power Protection-palvelut pähkinänkuoressa 24 / 365 varallaolo osa tarjoamaa Merkittävä asennettu laitekanta Laaja ja osaava huolto-organisaatio, osaamisemme kattaa myös muiden valmistajan laitteet Yli 150 eri suuruista ja tyyppistä palvelusopimusta Yli 25 vuoden kokemus business kriittisistä järjestelmistä June 12, 2018 Slide 43

44 5. Palvelut ja elinkaaren hallint a Mistä meidät tavoittaa? WWW-sivut: ups.palvelut@fi.abb.com Puhelin: ABB palvelukeskus June 12, 2018 Slide 44
