Keskus Teho Yleistä DIN-kiskoasenteisista PULS teholähteistä Yleistä PULS Puls on saksalainen yritys joka on erikoistunut DIN-kiskoasenteisten hakkuriteholähteiden valmistukseen.

Tavoitteena Pulsilla on t kompakteja, pienihäviöisiä, erittäin korkealaatuisia ja pitkäikäisiä hakkuriteholähteitä vaativiinkin olosuhteisiin. Kaikissa PUL on kolmen vuoden takuu.

Useat mallit ovat noin pu pienempiä verrattuna moneen kilpailijaan ja Pulsin vanhempaan Silverline-sarjaan. Dimension tuoteperhe jakautuu neljään eri sarjaan.

1 Keskus Teho Yleistä DIN-kiskoasenteisista PULS teholähteistä Yleistä PULS Puls on saksalainen yritys joka on erikoistunut DIN-kiskoasenteisten hakkuriteholähteiden valmistukseen. Innovatiivisuus ja jatk panostus tuotekehitykseen ovat pitäneet Pulsin DIN-kiskohakkuriteholähteiden terävimmässä kärjessä. Tavoitteena Pulsilla on t kompakteja, pienihäviöisiä, erittäin korkealaatuisia ja pitkäikäisiä hakkuriteholähteitä vaativiinkin olosuhteisiin. Kaikissa PUL on kolmen vuoden takuu. Puls teholähdesarjat Dimension on Pulsin uusin teholähdesarja, jossa käytetään uusinta teknologiaa. Useat mallit ovat noin pu pienempiä verrattuna moneen kilpailijaan ja Pulsin vanhempaan Silverline-sarjaan. Dimension tuoteperhe jakautuu neljään eri sarjaan. Q-sarja on Best in class premium-sarja, johon on koottu Pulsin huippuominaisuudet ja -osaaminen. C-sarja on laadukas perussarja, jolle Puls takaa Q-sarjan tavoin yli tunnin eliniän +40 ºC:ssa täydellä kuormalla. Pulsin tutkimusten mukaan se on noin puolet enemmän kuin parhaimmilla kilpailijoilla tällä hetkellä. U-sarja muodostuu BACK-UP tuotteista, joihin kuuluu elektrolyyttikondensaattoreilla toteutettu puskuriyksikkö ja DC-UPS-malleja. X-sarjaan kuuluu erittäin kompakteja 960 W semi-reguloituja teholähteitä. Dimension teholähteet ovat aina tukevassa metall Dimension teholähteissä on kattavat hyväksynnät ja useimmissa malleissa on myös GL- ja ABS-laivaluokitukset.

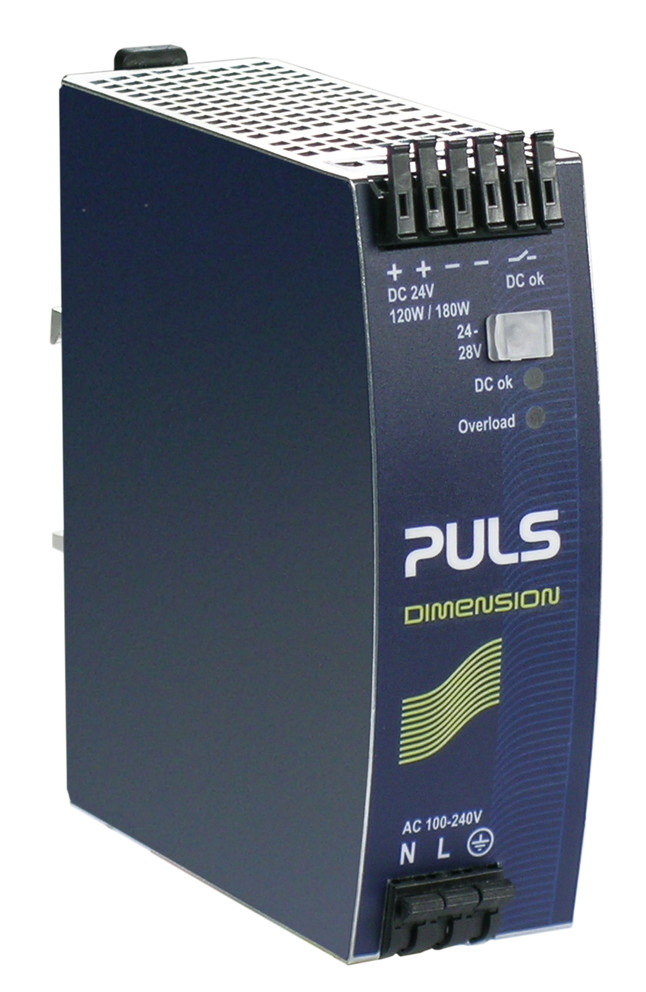

-sarja Q-sarja on Pulsin uusi huippusarja. Hyötysuhde on jopa 95 % ja tehokerroin lähes 1. Sekä AC- että DC-syöttöjännitealueet ovat laajat, käyttölämpötila nimellisteholla 25 ºC...+60 ºC.

pieni syöksyvirta. Vakiona on DC-OK LED ja ylikuormitus LED, DC-OK -rele 5 A mallista lähtien. Teholähteet sopivat sarja- ja rinnankytkentään ja niillä on 3 vuoden takuu.

Elektrolyyttikondensaattoreilla toteutetulla puskuriyksiköllä saadaan 200 ms/20 A tai 4 s/1 A puskurointi.

-sarja C-sarja on Pulsin uusi laadukas ja pitkäikäinen p Hyötysuhde lähes yhtä hyvä kuin Q-sarjassa, 1-va automaattinen jännitealuevalinta 115/230 V AC, 20 % tehoreservijatkuvasti vielä +45 ºC:ssa,

2 -sarja Q-sarja on Pulsin uusi huippusarja. Hyötysuhde on jopa 95 % ja tehokerroin lähes 1. Sekä AC- että DC-syöttöjännitealueet ovat laajat, käyttölämpötila nimellisteholla 25 ºC ºC. Q-sarjassa on jousivoimaliittimet, kattavat hyväksynnät, GL- ja ABS -laivaluokitukset, 50 % tehoreservi 4 s vielä +60 ºC:ssa, aktiivinen PFC vakiona, aktiivinen transienttisuodin tulopuolella ja pieni syöksyvirta. Vakiona on DC-OK LED ja ylikuormitus LED, DC-OK -rele 5 A mallista lähtien. Teholähteet sopivat sarja- ja rinnankytkentään ja niillä on 3 vuoden takuu. Puls takaa Dimension-sarjalle vähintään h eliniän täydellä kuormalla +40 ºC:ssa. U-sarja U-sarjaan kuuluu BACK-UP tuotteita. Elektrolyyttikondensaattoreilla toteutetulla puskuriyksiköllä saadaan 200 ms/20 A tai 4 s/1 A puskurointi. DC-UPS malleissa on joko integroitu 5 Ah akku tai ulkoinen 3,9 27 Ah suljettu huoltovapaa akku. PULSin 3 vuoden takuu ei koske akkuja. -sarja C-sarja on Pulsin uusi laadukas ja pitkäikäinen p Hyötysuhde lähes yhtä hyvä kuin Q-sarjassa, 1-va automaattinen jännitealuevalinta 115/230 V AC, 20 % tehoreservijatkuvasti vielä +45 ºC:ssa, ruuviliittimet, kattavat hyväksynnät, GL- ja ABS-laiv Käyttölämpötila nimellisteholla 25 ºC ºC, D 3 vuoden takuu. Puls takaa Dimension-sarjalle vä h eliniän täydellä kuormalla +40 ºC:ssa. C-sarjaan kuuluu myös 120 W DC/DC-muuntimia X-sarja Dimension X-sarja on kokonaan uuden tyyppinen semireguloitu teholähdesarja. Sen etuja ovat keve pieni koko, jopa 96 % hyötysuhde sekä edullinen Se soveltuu esimerkiksi moottorikuormille. Teho on 960 W ja lähtöjännitevaihtoehdot ovat 24 V DC, 36 V DC, 48 V DC ja 72 V DC. Silverline -sarja Miniline-sarja Silverline-sarjaan kuuluu 1- ja 3-vaiheiset, metallikuoriset, DIN-kiskoasenteiset hakkuriteholähteet teholtaan W. Silverline-sarja kattaa jännitealueen V DC. Sarjassa on tukevat ruuviliittimet ja mm. lähtöliittimet on kahdennettu asennuksen helpottamiseksi. Silverline-sarjan ominaisuuksiin kuuluu ylikuormitusmallin lisäksi noin 20 % tehoreservi vielä C lämpötilassa. Sarjaan kuuluu myös redundanttimalleja varmennettuihin syöttöihin. Miniline-sarjaan kuuluu 1-vaiheiset, muovikuoriset, DIN-kiskoasenteiset hakkuriteholähteetteholtaan Uusimmat 15 W -mallit ovat 22 mm leveitä ja niissä on r W -mallit ovat 45 mm leveitä ja niissä on jousivoim 100 W -mallit ovat 73 mm leveitä ja niissä on myös jousivoimaliittimet. Miniline-sarja kattaa jännitealueen 5-56 V DC. Miniline-sarjaan kuuluu myös 2-vaiheinen 100 W teholä Myös Miniline-sarjassa on kattavat hyväksynnät ja useimmissa malleissa laivaluokitus. Frost & Sullivan Technology Leadership Award Maailman arvostetuimpiin konsulttiyrityksiin kuuluva Frost & Sullivan valitsi Pulsin teholähdevalmistajana Technology Leadershi saajaksi vuonna Perusteina palkinnolle oli, että Puls on innovatiivisuudellaan ja laadullaan ollut jo pitkään DIN-kiskoasent

hakkuriteholähteiden tekninen edelläkävijä. Pulsin useilla uusilla teknisillä ratkaisulla on ollut merkitystä koko teholähdemarkkin tuotteitaan jatkuvasti ja vastaa näin markkinoiden haasteisiin.

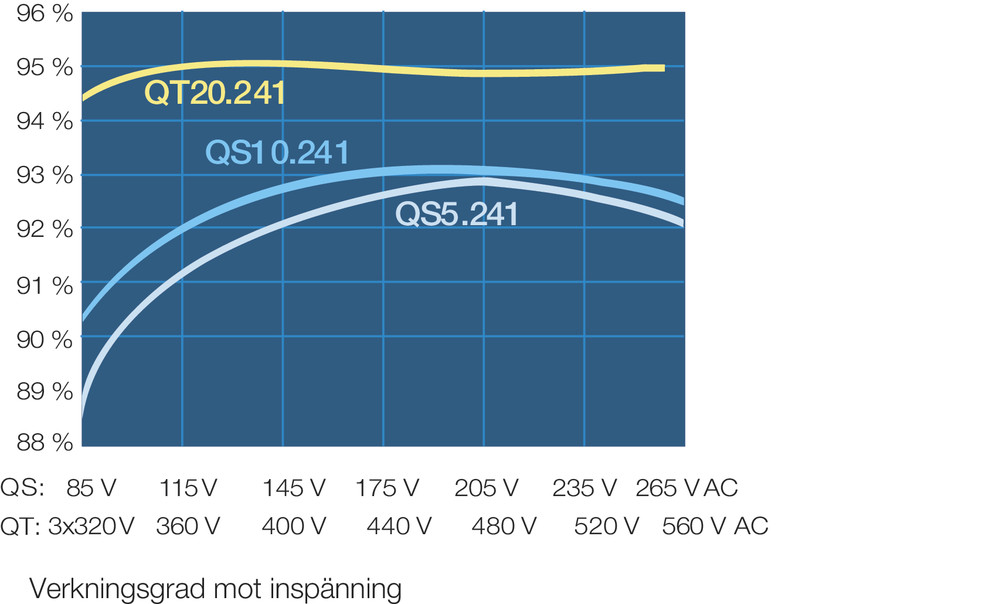

Hyötysuhde & elinikä Pulsin kaikilla hakkuriteholähteillä on erittäin korkea hyötysuhde. Jopa 95 % hyötysuhde tarkoittaa markkinoiden pienimpiä tehohäviöitä.

3 hakkuriteholähteiden tekninen edelläkävijä. Pulsin useilla uusilla teknisillä ratkaisulla on ollut merkitystä koko teholähdemarkkin tuotteitaan jatkuvasti ja vastaa näin markkinoiden haasteisiin. Uudet tekniset ratkaisut, laadukkuus, asiakaslähtöisyys ja tuotteid tekevät Pulsin teholähteistä Frost & Sullivanin yhteenvedon mukaan erittäin suositeltavia moniin sovelluksiin. Hyötysuhde & elinikä Pulsin kaikilla hakkuriteholähteillä on erittäin korkea hyötysuhde. Jopa 95 % hyötysuhde tarkoittaa markkinoiden pienimpiä tehohäviöitä. Tehohäviöiden pysyessä mahdollisimman pienenä pitenee hakkuriteholähteen elinikä. Hyötysuhteeltaan 95 % teholähteessä on puolet vähemmän lämpöhäviöitä kuin teholähteessä, jonka hyötysuhde on 90 %. Tehohäviöt lämmittävät teholähteen elektrolyyttikondensaattoreita, joiden elinikä puolittuu, kun lämpötila nousee 10 C. Elektrolyyttikondensaattoreiden elinikään vaikuttaa myös niiden koko. Puls ei käytä aivan pieniä elektrolyyttikondensaattoreita, koska niiden elinikä on lyhyt. Halkaisijaltaan alle 10 mm:n elektrolyyttikondensaattoreissa myös vikaantumisherkkyys on suuri. Puls takaa uuden Dimension-sarjan teholähteiden elektrolyyttikondensaattoreiden eliniäksi nimelliskuormalla vielä +40 C:ssa yli h. Pulsin laskelmien mukaan 5 A:n ja 10 A:n malleissa Pulsin hakkuriteholähteet ovat selvästi pitkäikäisimpiä. Erot eri valmistajien välillä ovat suuret. Myös Miniline-teholähteet ovat erittäin pitkäikäisiä. Hyötysuhde/syöttöjännite 10 A hakkuriteholähteiden elektrolyyttikondensaattoreiden elinikävertailu Vertailu: 24 V/10 A teholähde, 230 V AC, +40 C (ympäristö). Elektrolyyttikondensaattoreiden mitattu lämpötila (+40 C + lämpötilan nousu) verrattuna valmistajienspekseihin (esim h/+105 C).

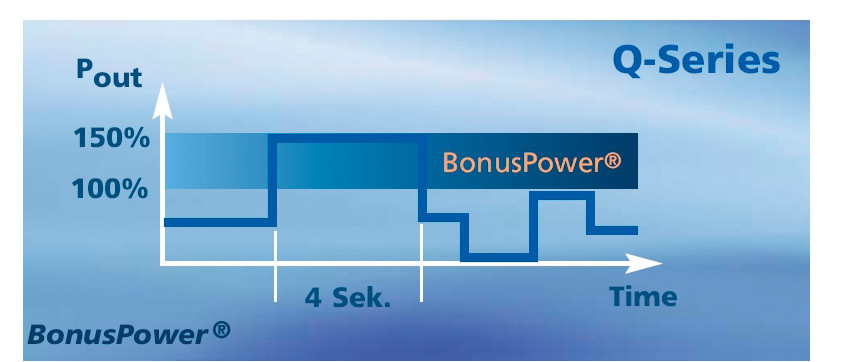

Bonuspower Powerboost Dimension Q-sarjassa on tehoreservinä ns. Bonuspower. Se antaa 150 % 4 s täydellä jännitteellä vielä +60 C:ssa. Tämän jälkeen teholähde antaa nimellisvirtaa.

4 Tehoreservi Pulsin eri tuotesarjoissa on erilaisia tehoreservejä. Niistä on apua hetkellisissä tai jatkuvissa suurissa kuormituksissa tai esimerkiksi silloin, kun täytyy saada ylikuormitussuoja (sulake) toimimaan. Bonuspower Powerboost Dimension Q-sarjassa on tehoreservinä ns. Bonuspower. Se antaa 150 % 4 s täydellä jännitteellä vielä +60 C:ssa. Tämän jälkeen teholähde antaa nimellisvirtaa. Oikosulkutilanteessa Q-sarjasta saadaan 250 % virta alemmalla jännitteellä 4 s ajan. Tästä on apua, kun oikosulkutilanteessa täytyy saada ylikuormitussuoja toimimaan. Kaikista Puls teholähteistä saadaan nimellisteho vielä +60 C:ssa. Silverline-sarjassa ja Dimension C-sarjassa on tehoreservinä ns. Powerboost. Se tarkoittaa, että teholähteistä saa ottaa % nimellistehosta jatkuvasti, kun lämpötila on maksimissaan +40 C C. Oikosulkuvirta on noin 180 % nimellisvirrasta. (Katso tuotekohtaiset speksit).

5 Transienttisuoja & PFC Monissa Puls hakkuriteholähteissä on passiivinen transienttisuojaus tulopuolella. Pulsin teholähteet kestävät suuria tulopuolen jännitetransientteja. Ne täyttävät vaativan VDE0160/W2 (750V/1,3ms) normin vaatimukset. Dimension Q-sarjassa on aktiivinen transienttisuodatin, jota suositellaan, kun teholähde on häiriöiden suhteen erityisen vaativissa olosuhteissa. Syöttövirta Vuoden 2001 alusta lähtien CE-merkintä laitteelle on edellyttänyt ns. Yliaaltonormin EN täyttämistä. Normia sovelletaan, kun laitteiston ottoteho on W, laitetta käytetään Euroopassa, nimellinen syöttöjännite on V AC ja laite on kytketty suoraan verkkoon ilman esimerkiksi suuren teollisuuslaitoksen jakelumuuntajaa välissä. Pulsilta löytyy kaikissa teholuokissa normin täyttävä teholähde. Dimension Q-sarjassa on aktiivinen PFC-suodatin vakiona (paitsi QS3-mallissa), jonka ansiosta tulovirta on lähes sinimuotoista. Aktiivisen PFC-suodattimen ansiosta Q-sarjan teholähteet täyttävät EN normin ja tehokerroin on 0,91-0,99. Käyttölämpötila Dimension-sarjan käyttölämpötila-alue on -25 C C täydellä kuormalla. Maksimi lämpötila on +70 C alemmalla teholla. Silverline- ja Miniline-sarjojen lämpötila-alue on -10 C (0 C) C täydellä kuormalla. Hyväksynnät Puls teholähteiden kansainväliset hyväksynnät, monipuoliset standardit ja useiden mallien laivaluokitukset helpottavat käyttöä mitä erilaisimmissa kohteissa.

Testaus Jokainen teholähde testataan ja koekuormitetaan 8 tuntia tehtaalla. Näin eliminoidaan mahdolliset komponenttiviat ja taataan, että laite vastaa annettuja speksejä.

6 Testaus Jokainen teholähde testataan ja koekuormitetaan 8 tuntia tehtaalla. Näin eliminoidaan mahdolliset komponenttiviat ja taataan, että laite vastaa annettuja speksejä. Hakkuriteholähteen toiminnasta Hakkuriteholähde poikkeaa perinteisestä 50 Hz muuntajalla varustetusta reguloidusta teholähteestä monella tavalla. Painavan 50 Hz muuntajan sijaan hakkuriteholähteessä on huomattavasti pienempi ja kevyempi khz muuntaja, joka lataa diodin kautta lähdön elektrolyyttikondensaattoreita. Muuntajaa ohjataan kuormituksen mukaan pulssinleveysmodulaatiolla (PWM). Hakkuriteholähteen etuja ovat keveys, pieni koko, noin 90 % hyötysuhteen ansiosta pienet lämpöhäviöt ja lisäksi laaja syöttöjännitealue.
