Kolmivaiheinen modulaarinen UPS-järjestelmä. Conceptpower DPA kw 3 MW Modulaarinen UPS nyt jopa 3 MW

Transkriptio

1 Kolmivaiheinen modulaarinen UPS-järjestelmä Conceptpower DPA kw 3 MW Modulaarinen UPS nyt jopa 3 MW

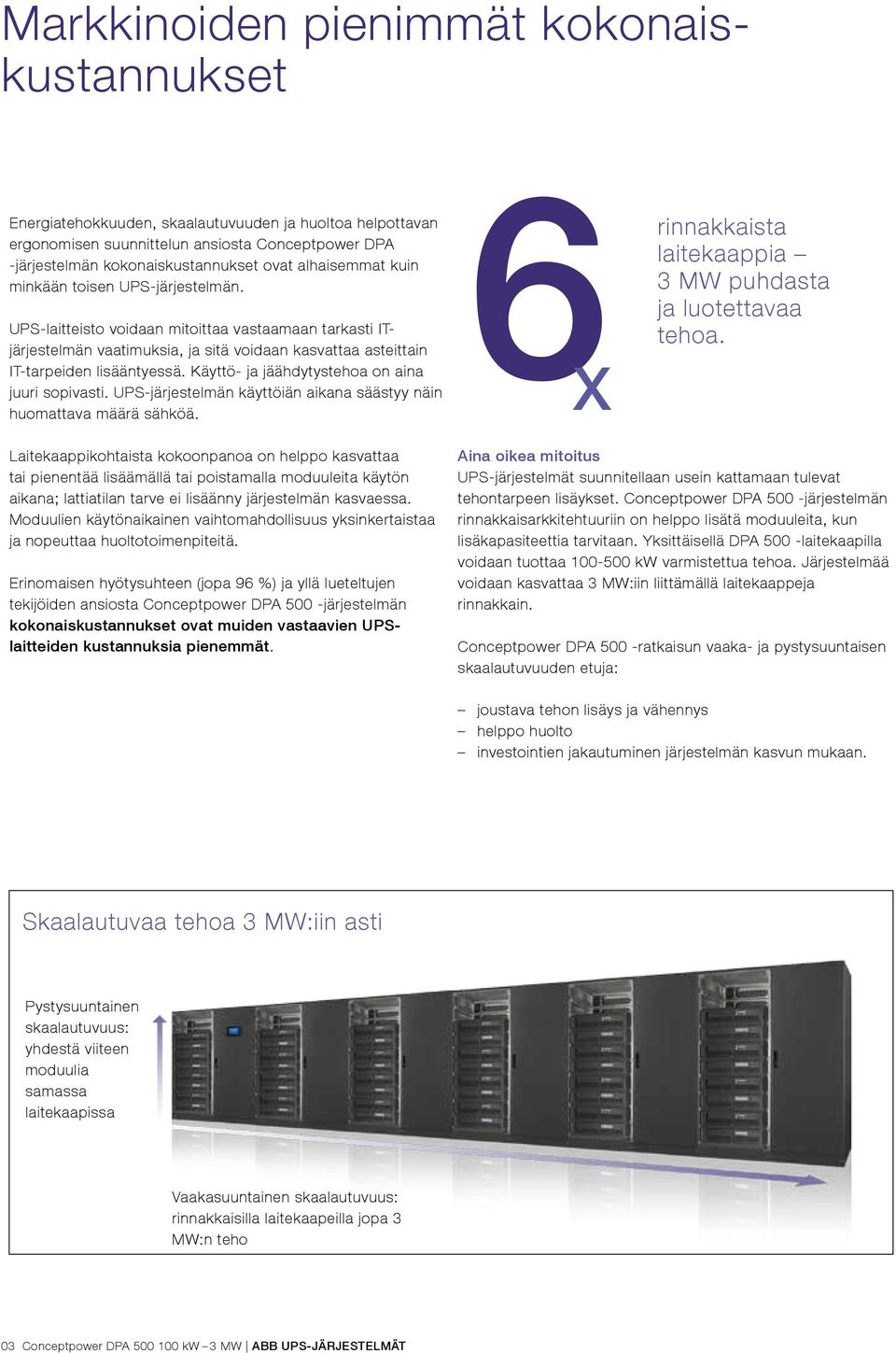

2 Markkinoiden pienimmät kokonaiskustannukset Energiatehokkuuden, skaalautuvuuden ja huoltoa helpottavan ergonomisen suunnittelun ansiosta Conceptpower DPA -järjestelmän kokonaiskustannukset ovat alhaisemmat kuin minkään toisen UPS-järjestelmän. UPS-laitteisto voidaan mitoittaa vastaamaan tarkasti ITjärjestelmän vaatimuksia, ja sitä voidaan kasvattaa asteittain IT-tarpeiden lisääntyessä. Käyttö- ja jäähdytystehoa on aina juuri sopivasti. UPS-järjestelmän käyttöiän aikana säästyy näin huomattava määrä sähköä. 6 rinnakkaista X laitekaappia 3 MW puhdasta ja luotettavaa tehoa. Laitekaappikohtaista kokoonpanoa on helppo kasvattaa tai pienentää lisäämällä tai poistamalla moduuleita käytön aikana; lattiatilan tarve ei lisäänny järjestelmän kasvaessa. Moduulien käytönaikainen vaihtomahdollisuus yksinkertaistaa ja nopeuttaa huoltotoimenpiteitä. Erinomaisen hyötysuhteen (jopa 96 %) ja yllä lueteltujen tekijöiden ansiosta Conceptpower DPA 500 -järjestelmän kokonaiskustannukset ovat muiden vastaavien UPSlaitteiden kustannuksia pienemmät. Aina oikea mitoitus UPS-järjestelmät suunnitellaan usein kattamaan tulevat tehontarpeen lisäykset. Conceptpower DPA 500 -järjestelmän rinnakkaisarkkitehtuuriin on helppo lisätä moduuleita, kun lisäkapasiteettia tarvitaan. Yksittäisellä DPA 500 -laitekaapilla voidaan tuottaa kw varmistettua tehoa. Järjestelmää voidaan kasvattaa 3 MW:iin liittämällä laitekaappeja rinnakkain. Conceptpower DPA 500 -ratkaisun vaaka- ja pystysuuntaisen skaalautuvuuden etuja: joustava tehon lisäys ja vähennys helppo huolto investointien jakautuminen järjestelmän kasvun mukaan. Skaalautuvaa tehoa 3 MW:iin asti Pystysuuntainen skaalautuvuus: yhdestä viiteen moduulia samassa laitekaapissa Vaakasuuntainen skaalautuvuus: rinnakkaisilla laitekaapeilla jopa 3 MW:n teho 03 Conceptpower DPA kw 3 MW ABB UPS-JÄRJESTELMÄT

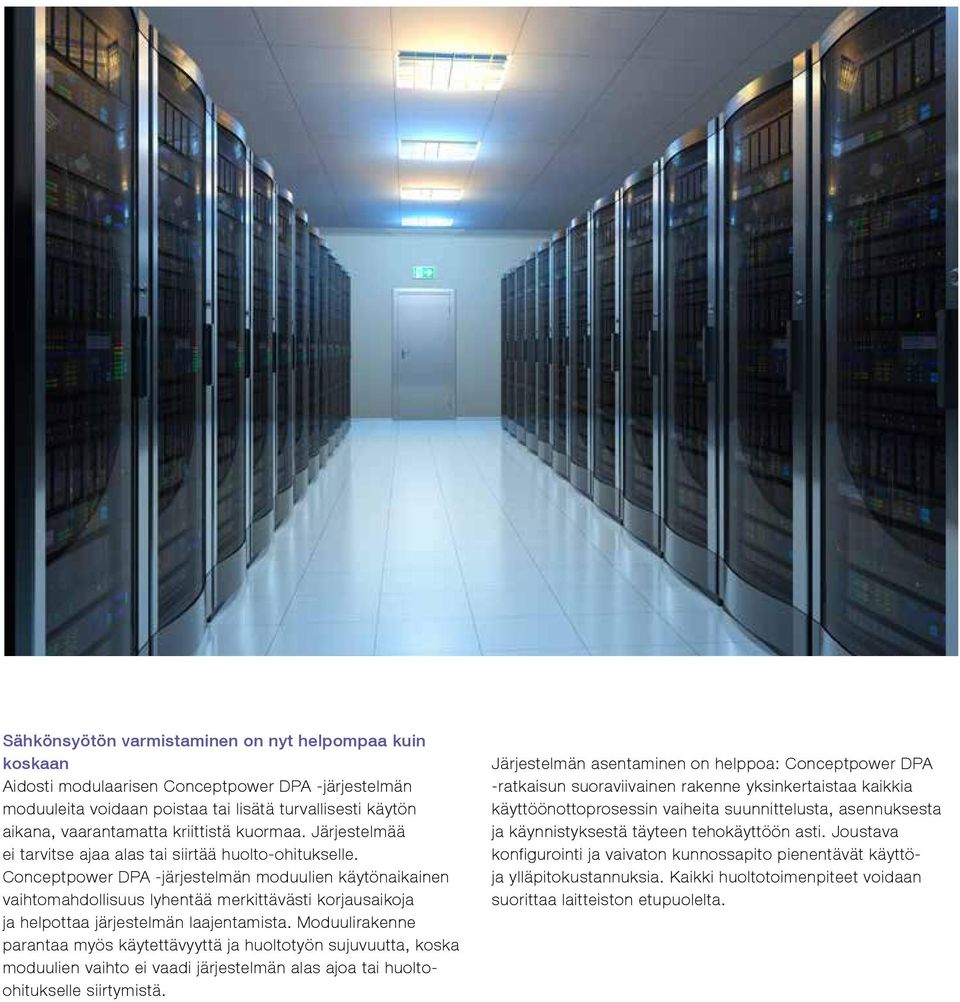

3 Sähkönsyötön varmistaminen on nyt helpompaa kuin koskaan Aidosti modulaarisen Conceptpower DPA -järjestelmän moduuleita voidaan poistaa tai lisätä turvallisesti käytön aikana, vaarantamatta kriittistä kuormaa. Järjestelmää ei tarvitse ajaa alas tai siirtää huolto-ohitukselle. Conceptpower DPA -järjestelmän moduulien käytönaikainen vaihtomahdollisuus lyhentää merkittävästi korjausaikoja ja helpottaa järjestelmän laajentamista. Moduulirakenne parantaa myös käytettävyyttä ja huoltotyön sujuvuutta, koska moduulien vaihto ei vaadi järjestelmän alas ajoa tai huoltoohitukselle siirtymistä. Järjestelmän asentaminen on helppoa: Conceptpower DPA -ratkaisun suoraviivainen rakenne yksinkertaistaa kaikkia käyttöönottoprosessin vaiheita suunnittelusta, asennuksesta ja käynnistyksestä täyteen tehokäyttöön asti. Joustava konfigurointi ja vaivaton kunnossapito pienentävät käyttöja ylläpitokustannuksia. Kaikki huoltotoimenpiteet voidaan suorittaa laitteiston etupuolelta.

4 Käytettävyys UPS-järjestelmien käytettävyyttä mitataan yleisesti seuraamalla vikaantumisvälejä ja korjausaikoja. Modulaarinen UPS-ratkaisu lyhentää merkittävästi järjestelmän korjausaikoja. ABB:n hajautetun rinnakkaisarkkitehtuurin ansiosta moduulit toimivat yhtenäisenä järjestelmänä olematta silti riippuvaisia toisistaan. UPS-moduulien vikaantuminen on erittäin epätodennäköistä, mutta silloinkin järjestelmä jatkaisi toimintaansa normaalisti; sen kapasiteetti alentuisi vain vikaantuneen moduulin verran. Vikaantunut moduuli kytkeytyy kokonaan irti eikä vaikuta muiden moduulien toimintaan. Järjestelmän korjausaika jää lyhyeksi, kun vikaantuneen moduulin tilalle vaihdetaan paikan päällä tai lähimmässä huoltokeskuksessa säilytetty uusi moduuli. jopa 3MW Käytönaikainen moduulien vaihto ja lyhyet korjausajat auttavat saavuttamaan 99,9999 %:n käytettävyyden, joka on jokaisen palvelinkeskuksen tavoitteena. Huippuluokan käytettävyyden ohella näin saavutetaan myös kustannussäästöjä, kun huoltohenkilöstö viettää vähemmän aikaa paikan päällä ja tuotannon katkeamisen riskit ovat minimoidut. Varastointikustannukset alenevat, kun erikoisosia ei tarvitse enää varastoida tuotantokohteissa. Korkea hyötysuhde Moduulijärjestelmän skaalautuvuus voi tuoda huomattavia säästöjä niin sähkönkulutukseen kuin hiilidioksidipäästöihinkin. Alan johtava hyötysuhde, jopa 96 %, pienentää myös merkittävästi järjestelmän käyttö- ja jäähdytyskustannuksia. Näitäkin suurempi merkitys on kuitenkin erittäin tasaisella hyötysuhdekäyrällä, joka tarkoittaa suuria säästöjä kaikissa käyttöolosuhteissa. Jokaisella UPS-moduulilla on oma näyttö. Tärkeimpiä toimintoja voidaan lisäksi valvoa järjestelmätason kosketusnäytön avulla. Kaksinkertainen näyttöjärjestelmä lisää UPS-ratkaisun helppokäyttöisyyttä rakenteen lujuudesta tinkimättä. Käytön aikana vaihdettavat moduulit

5 Tekniset tiedot YLEISET TIEDOT Järjestelmän tehoalue 100 kw 3 MW Moduulin nimellisteho 100 kw Kaappikokoonpanon 500 kw nimellisteho Lähdön tehokerroin 1.0 Topologia Kaksoismuunnos, muuntajaton, moduulirakenne, hajautettu rinnakkaisarkkitehtuuri Rinnakkaiskokoonpano Yhdellä laitekaapilla 500 kw asti ja kuudella rinnakytketyllä 3 MW asti. Kaapeliläpivienti Vakiona alhaalla tai ylhäällä Huolto Laitteiston etupuolelta Takaisinsyöttösuojaus Sisäänrakennettu vakiona TULO Nimellinen tulojännite 3 x 380 / 220 V + N, 3 x 400 / 230 V + N, 3 x 415 / 240 V + N Jännitteen sieto < 100 % kuorma ( %) < 80 % kuorma ( %) < 60 % kuorma ( %) (400 / 230 V) Tulovirran kokonaissärö THDi < 3.5 % / 100 % kuorma Taajuusalue Hz Tehokerroin 0.99 / 100 % kuorma Pehmokäynnistys Kyllä LÄHTÖ Nimellinen lähtöjännite 3 x 380 / 220 V + N, 3 x 400 / 230 V + N, 3 x 415 / 240 V + N Jännitealue < ±1 % staattisella kuormalla / < ±4 % muuttuvalla kuormalla (400 / 230 V) Jännitteen kokonaissärö < 2 % with lineaarisella kuormalla / < 4 % ei-lineaarisella kuormalla Taajuus 50 tai 60 Hz (valittavissa) HYÖTYSUHDE AC-AC Jopa 96 % Virransäästötilassa 99 % YMPÄRISTÖOLOSUHTEET Suojausluokka IP 20 Varastointilämpötila Käyttölämpötila C Korkeus (merenpinnan 1000 m ilman vaikutusta kuormitettavuuteen yläpuolella) AKUT 12 V:n lohkoja akkuryhmässä akkublokkia Tyypit VRLA, suljettu lyijyhappo, NiCd Akkulaturi Hajautettu moduulikohtainen latausjärjestelmä TIEDONSIIRTO Käyttöliittymä raafinen kosketusnäyttö (vakiona yksi näyttö jokaisessa kaapissa). Hajautettu LCD-näyttöjärjestelmä ja mimiikkakaavio (vakiona yksi näyttö jokaisessa moduulissa) Tietoliikenneportit USB, RS-232, potentiaalivapaat koskettimet, SNMP (valinnainen) Asiakaskäyttöliittymä Hätä-seis, enset-käyttöliittymä, ulkoinen ohituskosketin VAATIMUSTENMUKAISUUS Turvallisuus IEC / SFS-EN EMC IEC / SFS-EN Suorituskyky IEC / SFS-EN Valmistus ISO 9001:2008, ISO 14001:2004 PAINO, MITAT Paino Noin 975 kg (500 kw:n järjestelmä ilman akkuja) Mitat L x K x S 1580 x 1975 x 945 mm ABB UPS-JÄRJESTELMÄT Conceptpower DPA kw 3 MW 06

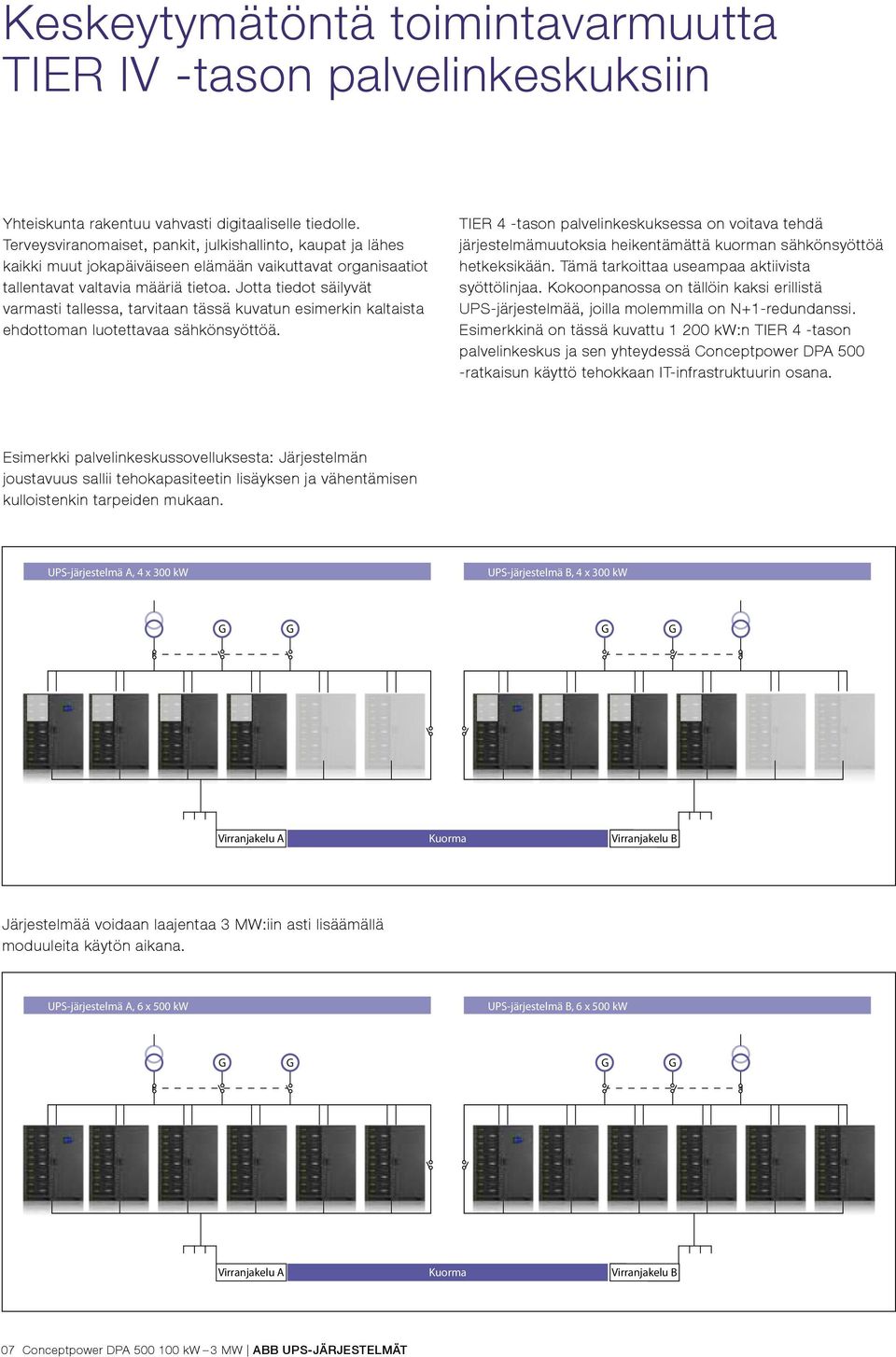

6 Keskeytymätöntä toimintavarmuutta TIER IV -tason palvelinkeskuksiin Yhteiskunta rakentuu vahvasti digitaaliselle tiedolle. Terveysviranomaiset, pankit, julkishallinto, kaupat ja lähes UPS-järjestelmä A, 6 x 500 kw kaikki muut jokapäiväiseen elämään vaikuttavat organisaatiot tallentavat valtavia määriä tietoa. Jotta tiedot säilyvät varmasti tallessa, tarvitaan tässä kuvatun esimerkin kaltaista ehdottoman luotettavaa sähkönsyöttöä. TIER 4 -tason palvelinkeskuksessa on voitava tehdä järjestelmämuutoksia heikentämättä kuorman sähkönsyöttöä UPS-järjestelmä B, 6 x 500 kw hetkeksikään. Tämä tarkoittaa useampaa aktiivista syöttölinjaa. Kokoonpanossa on tällöin kaksi erillistä UPS-järjestelmää, joilla molemmilla on N+1-redundanssi. Esimerkkinä on tässä kuvattu kw:n TIER 4 -tason palvelinkeskus ja sen yhteydessä Conceptpower DPA 500 -ratkaisun käyttö tehokkaan IT-infrastruktuurin osana. Esimerkki palvelinkeskussovelluksesta: Järjestelmän joustavuus sallii tehokapasiteetin lisäyksen ja vähentämisen kulloistenkin tarpeiden mukaan. Virranjakelu A Kuorma Virranjakelu B UPS-järjestelmä A, 4 x 300 kw UPS-järjestelmä B, 4 x 300 kw Virranjakelu A Kuorma Virranjakelu B Järjestelmää voidaan laajentaa 3 MW:iin asti lisäämällä moduuleita käytön aikana. UPS-järjestelmä A, 6 x 500 kw UPS-järjestelmä B, 6 x 500 kw Virranjakelu A Kuorma Virranjakelu B UPS-järjestelmä A, 4 x 300 kw UPS-järjestelmä B, 4 x 300 kw 07 Conceptpower DPA kw 3 MW ABB UPS-JÄRJESTELMÄT

7 UPS: kun häiriöttömyydelle ei ole vaihtoehtoja ABB:n Conceptpower DPA 500 on tehokas, modulaarinen ja muuntajaton UPS-järjestelmä kriittisiin kohteisiin, joissa häiriöttömyys on ehdoton vaatimus. UPS-järjestelmä perustuu aitoon online-kaksoismuunnostekniikkaan ja takaa alhaiset kokonaiskustannukset Aidosti modulaarinen 3 MW:iin asti Conceptpower DPA 500 on aina oikean kokoinen. Se on markkinoiden ainoa modulaarinen UPS-järjestelmä, joka skaalautuu kätevästi tarjoamaan jopa 3 MW puhdasta, luotettavaa tehoa. Skaalautuvuuden ansiosta aloituskokoonpanoa ei ole tarpeen ylimitoittaa; tehomoduuleita voidaan helposti lisätä myöhemmin tarpeen mukaan. Aito rinnakkaisarkkitehtuuri Conceptpower DPA 500 -järjestelmän hajautettu rinnakkaisarkkitehtuuri (Decentralised Parallel Architecture DPA TM ) varmistaa luotettavuuden ja käytettävyyden. Kukin moduuli sisältää kaikki järjestelmän toimintaan tarvittavat komponentit ja ohjelmistot. Yhteisiä komponentteja ei ole. Jokaisella UPS-moduulilla on oma itsenäinen staattinen ohitus, tasasuuntaaja, vaihtosuuntaaja, logiikkaohjaus, ohjauspaneeli, akkulaturi ja akusto. Kun kaikki kriittiset komponentit on kahdennettu ja jaettu erillisten yksiköiden kesken, ei mahdollinen yksittäinen vika estä järjestelmän luotettavaa toimintaa. 5X Moduulien lisäys käynnin aikana. Kapasiteettia lisäävät moduulit ovat heti käytettävissä ja alkuperäiset moduulit pysyvät käytössä koko päivityksen ajan. Tärkeimmät ominaisuudet: Moduulin nimellisteho 100 kw 500 kw:n nimellisteho yhdessä laitekaapissa Laajennettu tehoalue: 100 kw 3 MW Lähdön tehokerroin yksi (kva = kw) AC AC-hyötysuhde jopa 96 % Virransäästötilassa hyötysuhde 99 % Moduulien lisäys käytön aikana (OSM) Huolto ilman ohituskäyttöä Kaapelointi ala- tai yläkautta (vakio) Sisäänrakennettu takaisinsyöttösuojaus (vakio) Järjestelmätason graafinen näyttö Moduuleissa DPA-näytöt Huollon ohituskytkin (optio) Kaapelointi yläkautta DPA-näyttö jokaisessa moduulissa Järjestelmänäyttö Sisäänrakennettu huollon ohituskytkin Kaapelointi alakautta ABB UPS-JÄRJESTELMÄT Conceptpower DPA kw 3 MW 02

8 Ota yhteyttä ABB Oy Sähköposti: Asiakaspalvelukeskus: Copyright ABB. All rights reserved. Specifications subject to change without notice _CPDPA_FI Printed in Switzerland, 2015
