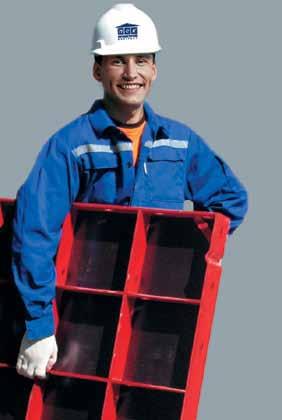

2 UUDENMAAN MUOTTI JA TELINE Oy HARRI HÄNNINEN MARKUS SKONDRAS Mahtavien tehtävien helppo ratkaisu MSK-seinämuotit on tarkoitettu käytettäväksi erimuotoisten ja erimittaisten betoni- ja teräsbetonirakenteiden rakentamis een, Kevyt siirtää ja nopea asentaa ahtaissakin paikoissa, missä nostokalusto on vaikeasti saatavissa. UMT OY

3 MUOTTIJÄRJESTELMÄ MSK UMT Oy UMT Oy esittelee MSK-pienlevymuotitusta, joka on osoittautunut monella rakennustyömaalla yleiskäyttöiseksi, joustavaksi ja sopeutuvaksi eri tehtävissä - rakennusten perustuksessa, seinissä, kaivoissa, pyöreissä rakennelmissa, pilareissa ja palkeissa. Muottilevy koostuu massiivisesta, 6 mm:n paksuisesta lattateräksestä ja suomalaisesta filmipintaisesta Wisa-Form vanerista. Muotti valmistetaan Moskovassa robotisoidulla eurooppalaisella huipputekniikalla varustetussa tehtaassa (hitsausrobotteja, ohjaimia jne.). Sen ansiosta kyseinen laudoitus on yleiskäyttöinen, sillä on mahdollista nopeasti ja laadukkaasti rakentaa ja saneerata asuintiloja, kauppakeskuksia, hotelleja, sairaaloita, kulttuurikohteita, hallintorakennuksia, säilörehutorneja, tuotantorakennuksia, vesi- ja lämpövoimaloita, puhdistuslaitteita, säiliöitä, lentoasemia, parkkihalleja, siltoja, tunneleita jne. MSK-järjestelmien erikoisuuteen kuuluu se, että töitä voi tehdä käsin käyttämättä nostolaitteita. MSK-muotti on uudelleenkäytettävä ja luotettava tuote. Asiantuntijamme tarjoavat asiakkaillemme laadukasta teknistä tukea projekteissa. Tuellamme voimme räätälöidä muotit konkreettisen kohteen tarpeisiin, kehitetään vaikeiden solmukohtien laudoitusratkaisuja ja rakentajia koulutetaan käyttämään kyseistä muottijärjestelmää. MSK- muotit tarjoavat laajan valikoiman levyjen ja apuelementtien peruskokoja, minkä ansiosta on mahdollista rakentaa eri vaikeusasteisia rakennelmia. Näin muottia voi käyttää jo perustuksissa. Sen ansiosta, että kyseinen muotti on yleiskäyttöinen, rakentaja saa lyhyessä ajassa laadukkaan perustustuksen, jatkuvan anturan, ristikon, pilariperustuksen, jne. Seuraavassa vaiheessa samaa muottia käytetään seinien ja pilareiden rakentamisessa. Levyjen kiinnitys toisiinsa on helppo ja luotettava, siksi seinien juoksut ovat suoria ja laadukkaita. Jatkossa levyjä voi käyttää välipohjalaatan ja yhtenäisen palkin valmistuksessa. Järjestelmän helppoutta, mukavuutta ja yleiskäyttoistä todistaa monia vuosia jatkuva yhteistyö lukuisten rakennusyhtiöiden kanssa, jotka käyttävät MSK-muotitusta. 3

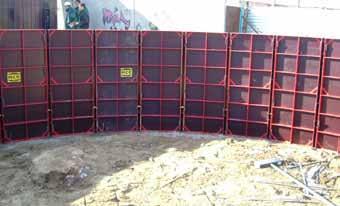

4 UUDENMAAN MUOTTI JA TELINE Oy HARRI HÄNNINEN MARKUS SKONDRAS SISÄLTÖ Järjestelmän kuvaus 5 MSK-muottielementtejä 6, 7 Toteutettuja projekteja 3 Perustuksia 7 Seinät Hissikuilut 13 Vaativat solmukohdat Pilarit ja pylväät 17 Kaarevat pinnat

5 MUOTTIJÄRJESTELMÄT MSK-seinämuotitus WICK MUOTTIEN VALMISTUKSESSA KÄYTETÄÄN UPM-Kymmenen VALMISTAMAA Wisa-Form-VANERIA (ks. s ) KÄYTTÖTARKOITUS Seinä muotitus on tarkoitettu erimuotoisten ja erimittaisten betoni- ja teräsbetonirakenteiden rakentamiseen eri tarkoituksiin. х 15 cm 7 5 TEKNSET OMINAISUUDET Betonin maksiminostonopeus, m/tunti... 4 Peruselementtien ulkomitat, mm Kehyslaudoitus: Korkeus... 7, 1, 00 *Leveys..., 0, 00, ;...300, 3, 400, 0;...0, 600, 7, 0 15 * Kyseinen leveysvalikoima on tarjolla jokaisessa korkeusryhmässä. KP-elementit Korkeus... 0, 7, Leveys... 00, 000 KONFIGURAATIO Toimituksen ko konaisuus määritetään yksilöllisten mittausten avulla. Jokainen toimitus on tilaajan hyväksymä Filmipintainen vaneri Wisa-Form PERUS HUOLTO TYÖMAALLA Huoltoon kuuluu säännöllinen lian ja betonijätteen poisto elementeistä, sekä niiden käsittely voiteluaineilla jokaisen pur un jälkeen. KUVAUS MSK -järjestelmä on pienlevy muotitusta, peruselementin mitat ovat: leveys x korkeus = cm x 0 cm. Elementtien asennuskorkeus on 7,5 cm. Kannatusrakenteena on lattateräsritilä, erillisten solujen mitat 5 x 5 cm. Teräskehysrakenteeseen laitetaan sisään 11- kerroksinen filmipintainen vanerilevy, jonka paksuus on mm (kuva ). х 75 cm х 0 cm Elementtien korkeus on 7 mm, 1 mm ja 00 mm. 3 5

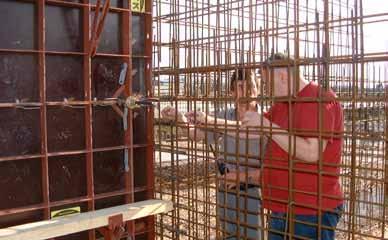

6 MSK MUOTITUKSESSA K ÄYTETÄÄN DYWIDAG-SYSTEMS INTERNATIONAL PULTTEJA JA MUTTEREITA UMT Oy Kuva 4, 5. Muotit kiinnitetään toisiinsa ja samalla tasataan kiinnikkeiden avulla KIINNIKE Elementtien kiinnittämiseksi toisiinsa pysty- ja vaakasuorissa liitoskohdissa käytetään erikoisia kiinnikkeitä (kuva ), joiden halkaisija on,5 mm. Niiden avulla elementit kiinnitetään luotettavasti toisiinsa ja liitoskohta pysyy tasaisena. Kiinnike asetetaan kiinnitysaukkoihin ja sen jälkeen sitä käännetään 0 (kuva ). Siipimutteri Nivellevy DW DW KIRISTYSPULTIT JA -MUTTERIT DYWIDAG Kaksi vastakkaista muottipintaa kiinnitetään elementtien liitoskohdasta. Kantavien elementtien sivupinnalla on u rat (kuva 6), joiden kautta pujotetaan kiristyspultti läpimitaltaan mm. Kiristyspultti kiinnitetään molemmista päistä siipimutterilla tai nivellevyllä (kuva 7). Muottisarja sisältää saksalaisen DYWIDAG - SYSTEMS INTERNATIONAL-yhtiön valmistamia pultteja ja muttereita. Kuva 6, 7. Laudoituslevyissä on aukot, jotka on tarkoitettu kiristyspultteille ja -muttereille (6). Saksalaiset kiristyspultit ja -mutterit DYWIDAG sisältyvät sarjaan (7). 11 Kuva 11. Asennusvalvonta rakennustyömaalla: asiantuntijoiden läsnäolo. 6 56

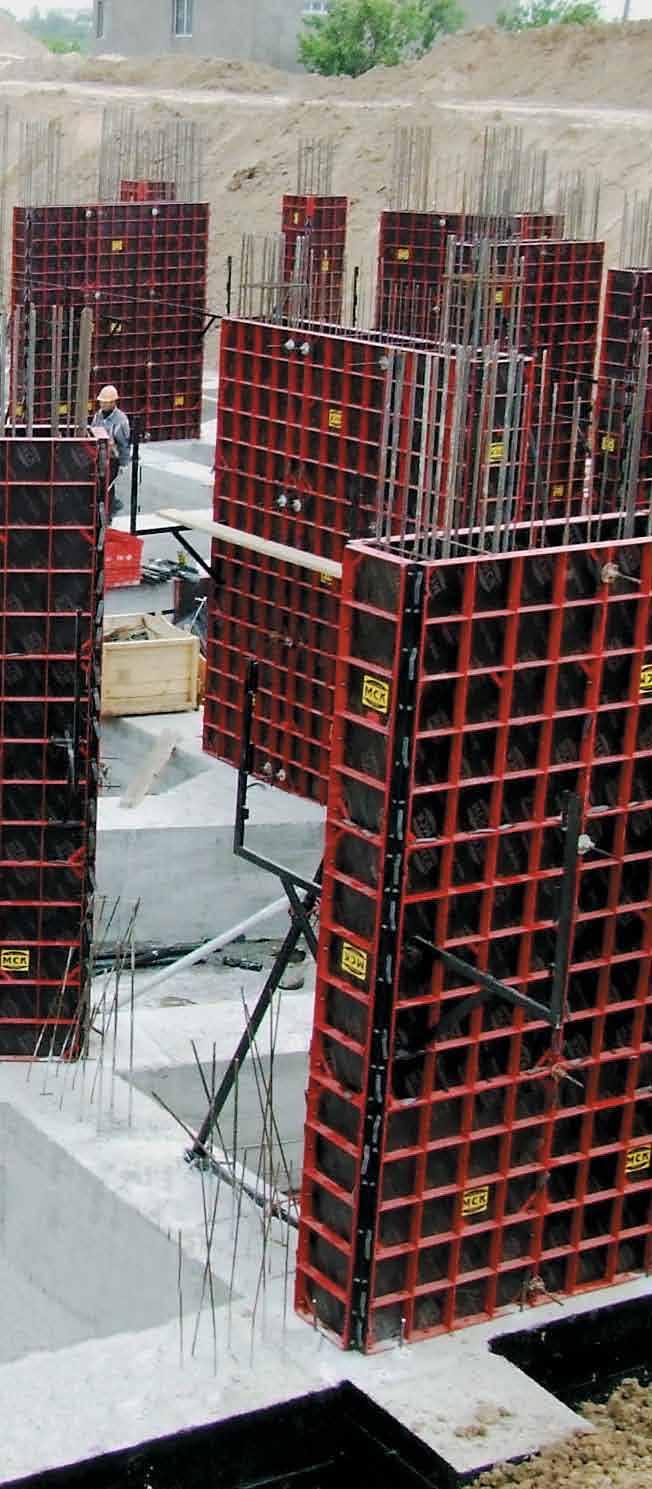

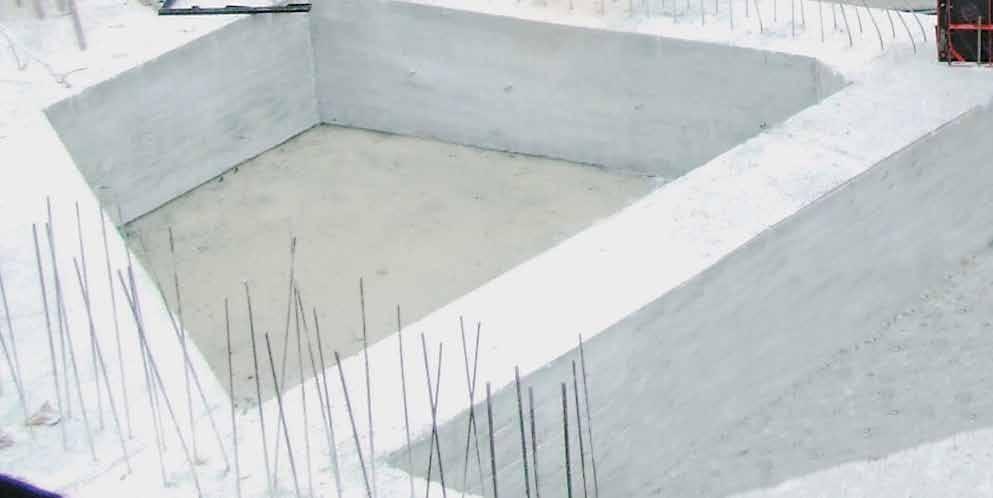

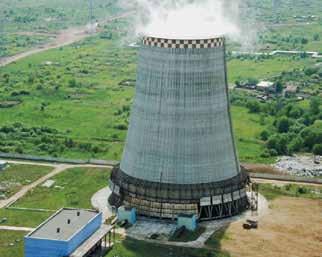

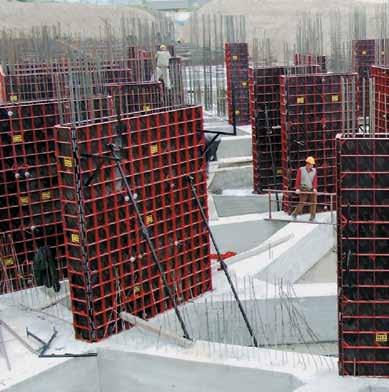

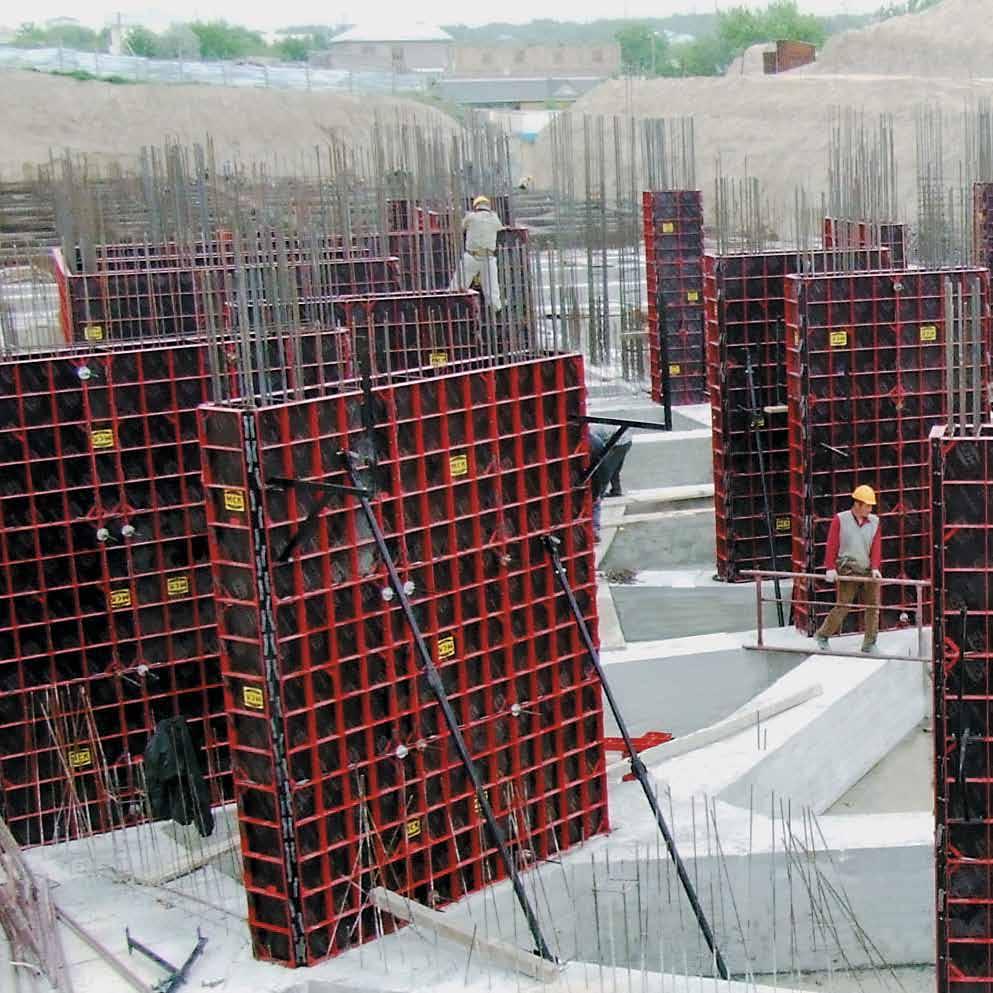

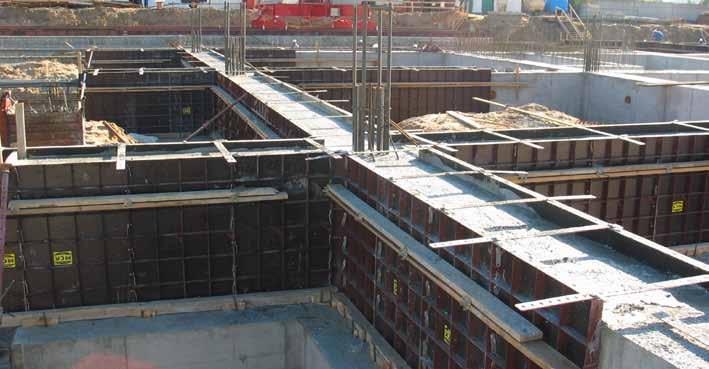

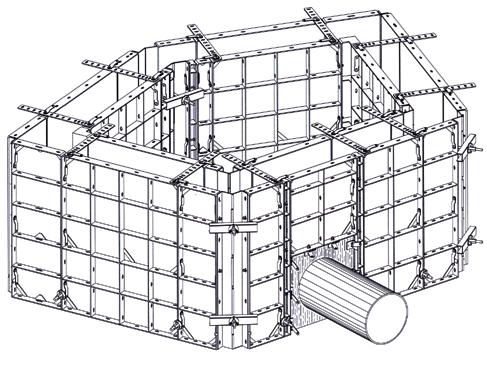

7 MUOTTIJÄRJESTELMÄT MSK-seinämuotit PERUSTUKSET Tarjolla oleva laaja apuvälinevalikoima mahdollistaa vaikeiden rakenteiden m uotituksen, kuten jatkuvan anturan ja portaittaisen perustan, säiliön, kaivon, hissikuilun ym. ilman vaativien puisten lisätarvikkeiden käyttöä (kuva 1). 1 PERUSTUSMUOTITUKSEN OMINAISUUKSIA Perustuksen tekemisessä käytetään seinälevyjä. Koska levyt eivät paina paljon, moniportainen perustus voidaan tehdä yhdessä vaiheessa. Jatkossa muottilevyjä voi helposti käyttää seinärakenteiden muodostamiseen. Kuva 13. Pilariperustuksen rakentaminen, asennus. Kuva 14. Höyryvoimalaitoksen jäähdytystornin rakentaminen, perustamistyöt (Moskovan alue, Mytishtshin kaupunki)

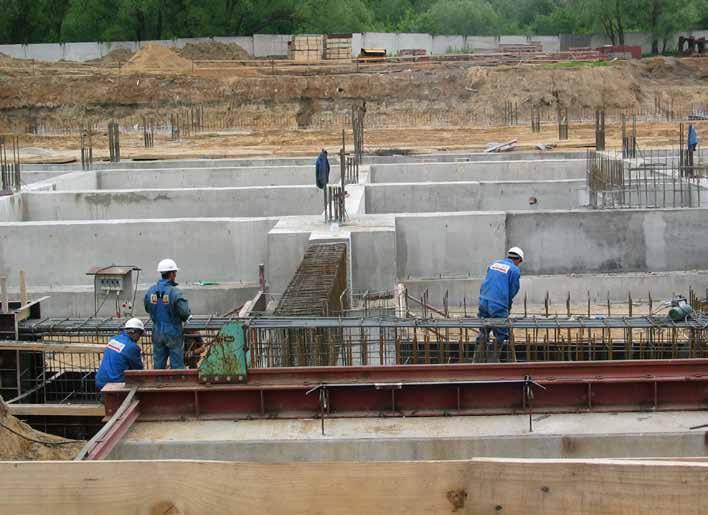

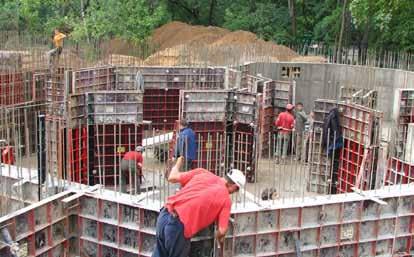

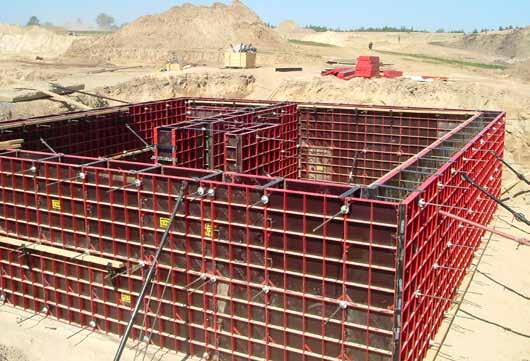

8 UU DENMAAN MUOTTI JA TELINE OY HARRI HÄNNINEN MAR KUS SKONDRAS Kuva, 16. Jatkuvan anturan tekeminen (Moskova, Krylatskoje, Kansainvälinen terveyskeskus)

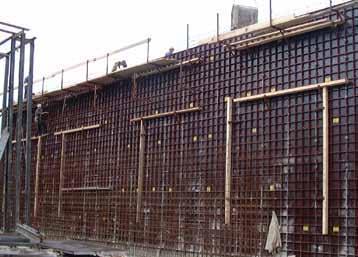

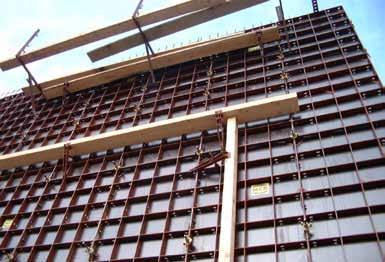

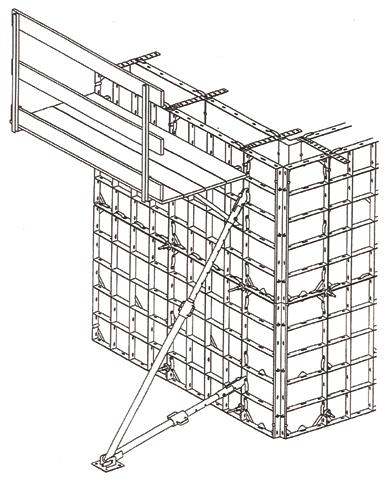

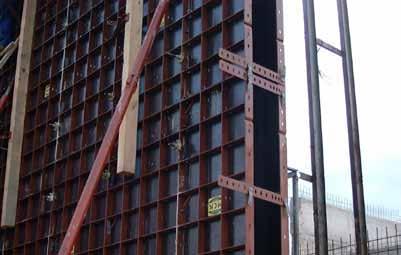

9 SEINÄT SEINÄ MUOTITUKSEN OMINAISUUKSIA Seinä muotit asennetaan joko erillisillä levyillä tai etukäteen osista kootuilla yhdistelmillä. Koska levyt eivät ole painavia, asennus on helppoa ja yksinkertaista, eikä nostolaitteita tarvita. Muottien peruskokovalikoimalla voidaan saavuttaa mikä tahansa korkeus 5 cm:n jaolla. Kannakkeiden ja kiilan käyttö mahdollistaa isokokoisten yhdistelmien tekemisen, samalla työpinta pysyy täysin tasaisena. 18 Toimituksen kokonaisuuteen kuuluu laudoituksen tasoittamiseen tarkoitettuja teleskooppitukia ja telineitä työntekijöitä varten. 17 Kuva 1. metriä korkeat seinät (Krasnojarskin alue, Igirma, sahalaitos). 1 0 Kuva 18. Tuotesarja mahdollistaa tavallisten materiaalien (parru, lauta, U-teräs) käytön työpinnan tasoittamiseksi ja vahvistamiseksi nosturin nostaessa elementtejä. Kuva 0. Seinien kyljet tulevat halvemmiksi ja niiden tekeminen helpommaksi tukilankkujen käytön ansiosta.

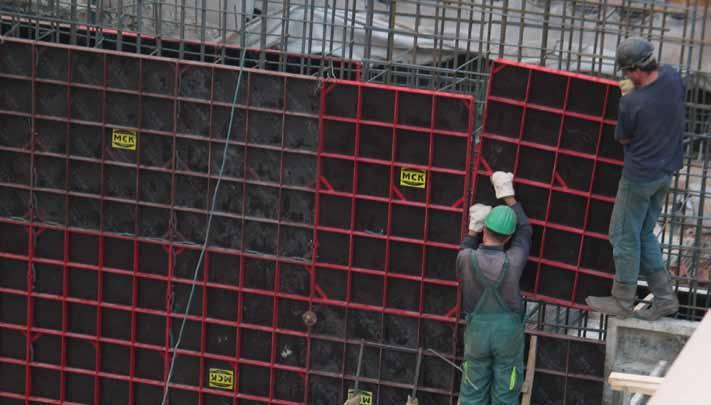

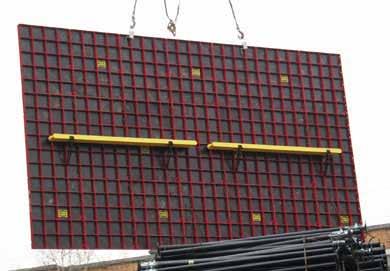

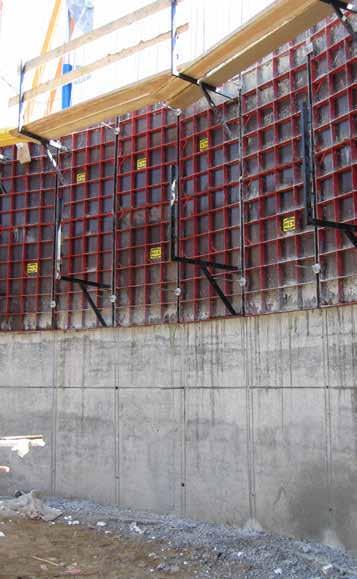

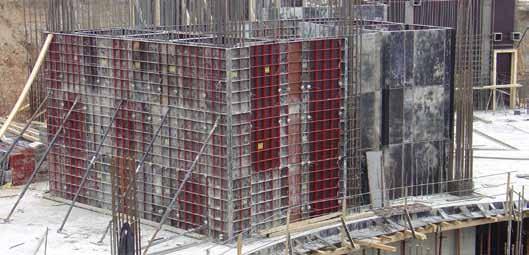

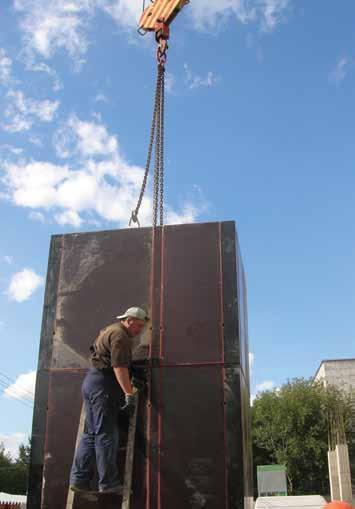

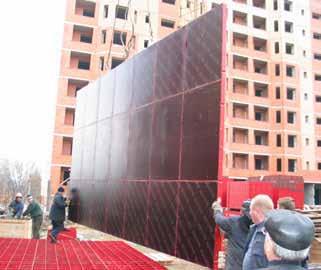

10 Uudenmaan muotti ja teline Oy HARRI HÄNNINEN MARKUS SKONDRAS Kuva 1. Muottiyhdistelmän nosto. Kuva 3. Korkea nopeus ja kätevä työ ilman nostolaitteita Keski-Aasiassa. Kuva. Nosturin käyttö nopeuttaa muottien asennusta ja purkua 3 Kuva 4. Muotitus a sennusvaiheessa

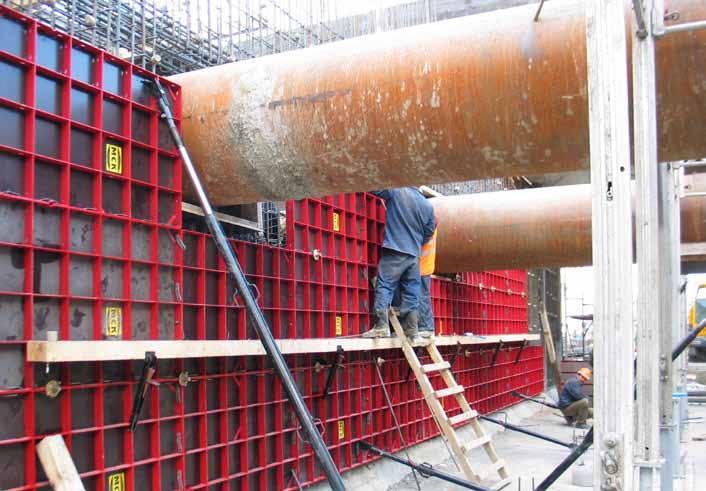

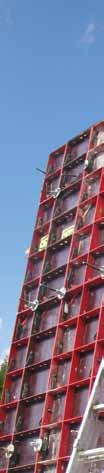

11 M UOTTIJÄRJESTELMÄT MSK-seinämuotitus 5 6 Kuva 5. Vaativien rakenteiden tekeminen (Moskova, 3. liikenneympyrä, Sushtshevskin tunneli). Kuva 6. M uotin helppo ja nopea asennus käsin 4 m korkeudella. 11

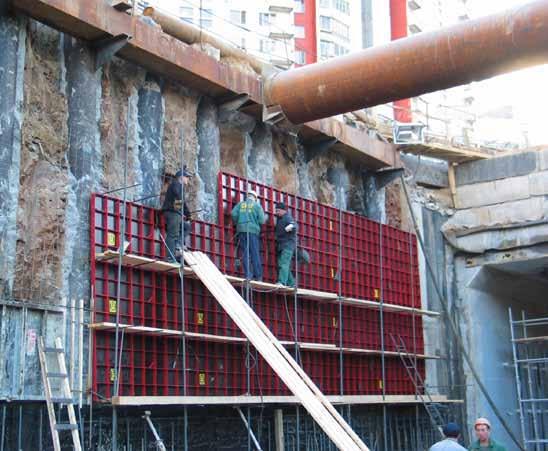

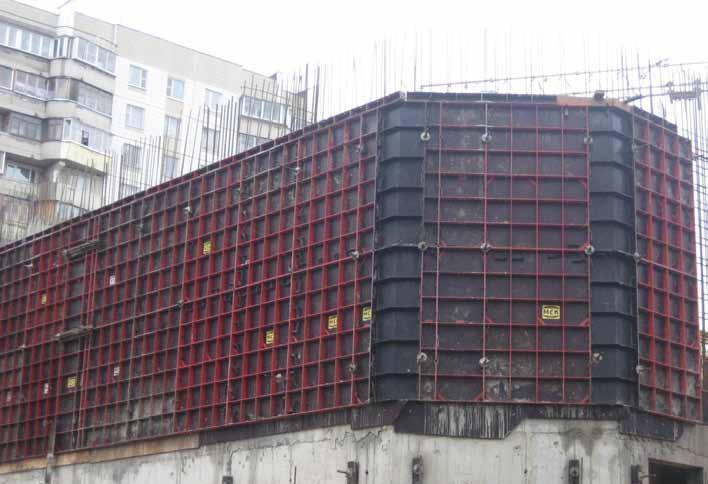

12 UMT OY Kuva 7. Sushtshevskin tunnelin (Moskova) tukimuurien rakentaminen. 7 Kuva 8. Kulmien rakentaminen erikoiskokoisilla jäykillä kulmaelementeillä (Asuintalo). 8 71

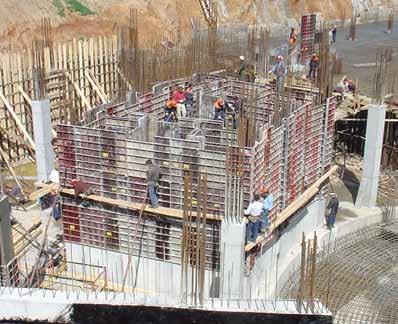

13 5 5 LAUDOITUSJÄRJESTELMÄT MSK-seinälaudoitus HISSIKUILUT Hissikuilujen rakennustekniikka VAATIVIEN TILARAKENTEIDEN SEINÄM UOTITUKSEN OMINAISUUKSIA Sen ansiosta, että seinämuotituksessa käytetään purettavia elementtejä, hissikuilujen muotin asennus ja purku tapahtuu melko helposti ja nopeasti (kuvat, 31). Kaikki hissikuilun muottielementit ovat yhdenmukaisia, siksi niitä voi käyttää normaalimittaisten seinärakenteiden rakentamisessa. purettavat elementit Purettava elementti (ylhäältä katsottuna) cm cm cm cm nastaiset liitospultit Kulma - holkki (purettava elementti) Suurmuotti Suurmuotti 13 Kuva 3. Äärimmäisen vaativien porrasja hissikohtien rakentaminen (Moskova, kauppa- ja viihdekeskus, jossa on maanalainen pysäköinti). 31 3

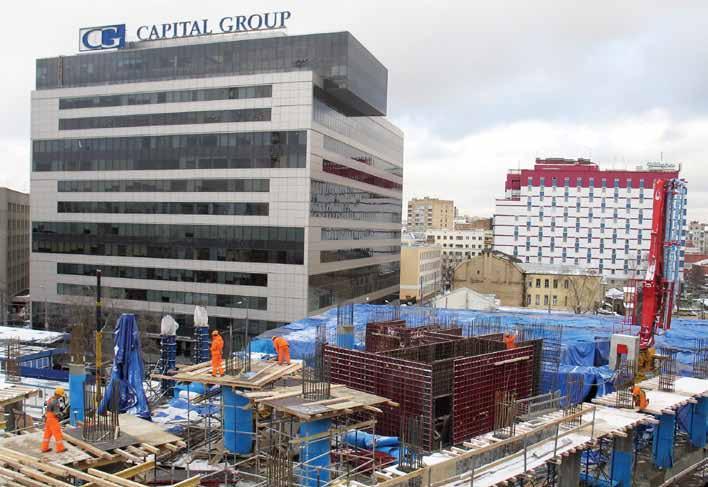

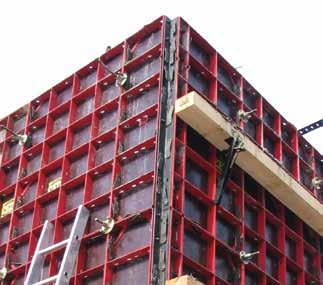

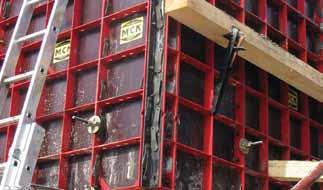

14 UMT OY Kuva 33. White Square, Office Center Complex, ENKA INSAATVE SANAYI A.S. Формирование примыкания колонн (Москва, жилой дом). 34 Kuva 34. Hissikuilun muotituksen sisäpuoli. Asennusta tehdään nosturin avulla - nopeasti ja luotettavasti. Kuva 35. Hissikuilun muotituksen ulkopuoli

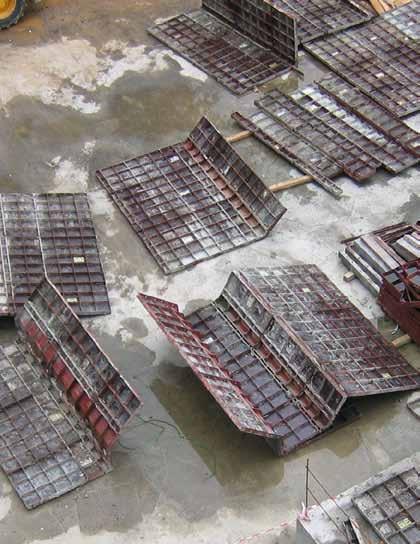

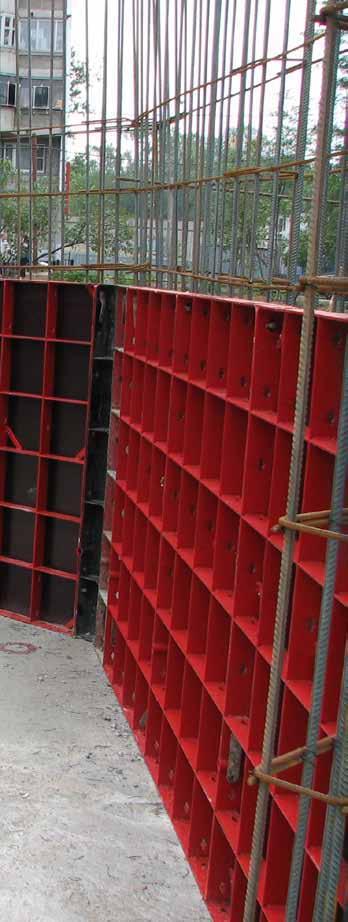

15 M UOTTIJÄRJESTELMÄT MSK-seinämuotit SEINÄT: vaikeat solmukohdat 0 VAATIVIEN TILARAKENTEIDEN SEINÄ MUOTITUKSEN OMINAISUUKSIA Sen ansiosta, että tarjolla on erilaisia pienikokoisia kulmia, on mahdollista muotittaa pilastereita, seiniä, joiden linjat ovat vaikeita, jne Kuva 37. Muottiyhdistelmien valmistus erikoismittaisten rakenteiden tekemistä varten. Kuva 3. Mahdollisimman helppo askelmien ja pilarin ulkonemien tekeminen (Moskova, Matvejevskojen piiri, asuintalo).

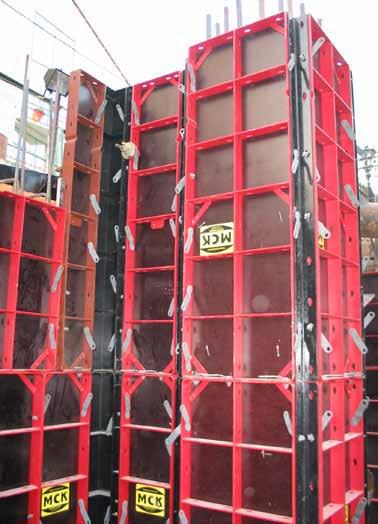

16 UMT Oy Kuva 40. Pilarien liitosten muodostaminen (Moskova, asuintalo). Kuva Pilasterien rakentaminen. 40 Kuva 1. Формирование примыкания колонн (Москва, жилой дом) Kuva 44. Vaikeamuotoisten seinien rakentaminen (koulujen rakentaminen Moskovan kaupungintalo )

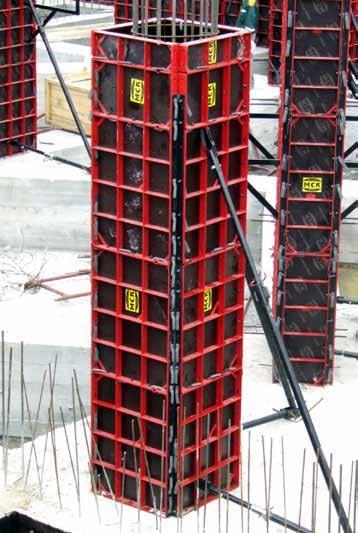

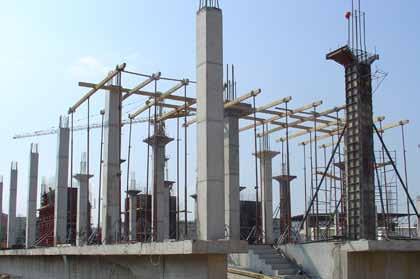

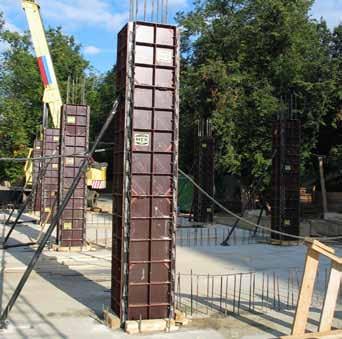

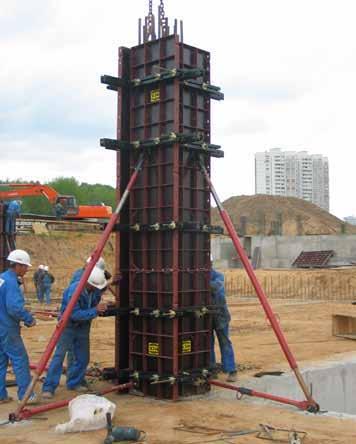

17 MUOTTIJÄRJESTELMÄT MSK-seinät PILARIT JA PYLVÄÄT PILARI MUOTITUKSEN OMINAISUUKSIA Käyttämällä standardoituja MSK-muottielementtejä voi vaivatta asentaa pilarilaudoitusta ostamatta ylimääräistä erikoislaudoitusta, mikä alentaa kuluja huomattavasti (kuva, 46). Pilari muotituksen asennus vaatii seuraavia MSK-tyyppielementtejä: - muottilevyt - ulkokulmat - kiinnikkeet - tasoitustuet 46 Kuva 47. Luiskat. Luiskojen eri korkuisten pilarien rakentaminen. Kuva m korkeiden pilarien rakentaminen (Moskova, kauppa- ja viihdekeskus, jossa on maanalainen pysäköinti)

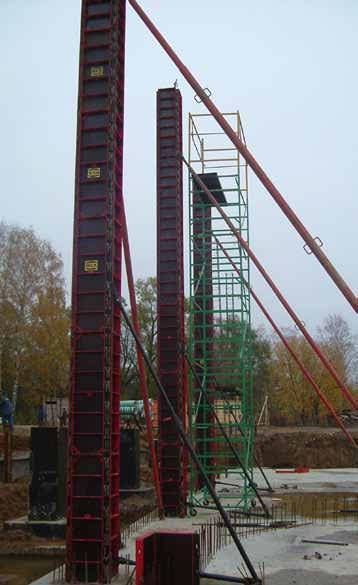

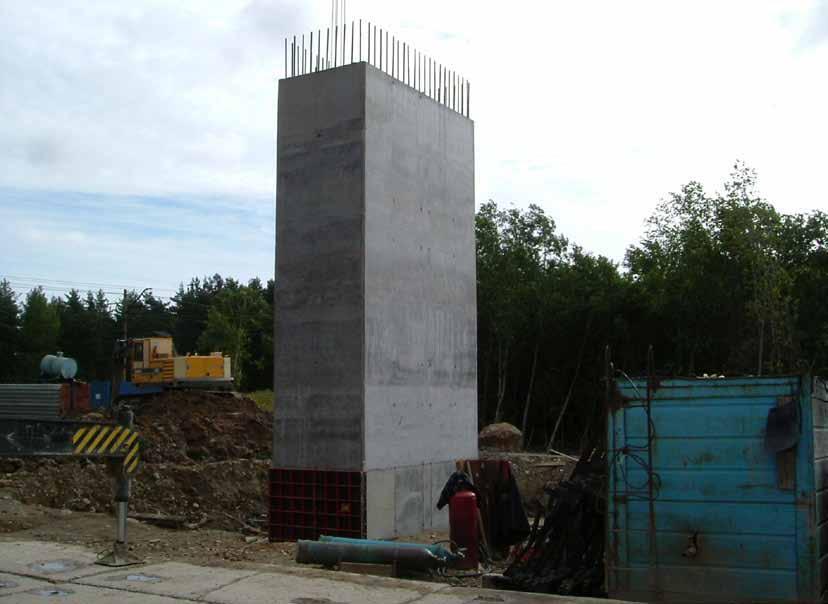

18 UMT Oy 51 4 Kuva 51. Pilarien yleiskäyttöinen laudoitus (Moskova, Krylatskoje, Kansainvälinen terveyskeskus). Kuva 4. Korkeiden pilarien asennus (Pietari). Kuva, 5. Standardimitoilla olevien pilarien muotitus ( - Astana, Kazakstan; 5 - Moskova, Izmailovo)

19 M UOTTI JÄRJESTELMÄT MSK-SEINÄMUOTITUS 53 Kuva 53, 54. 4,5 m korkeiden pilarien rakentaminen, päät on katettu (Kazakstan, Almaty). 54 1

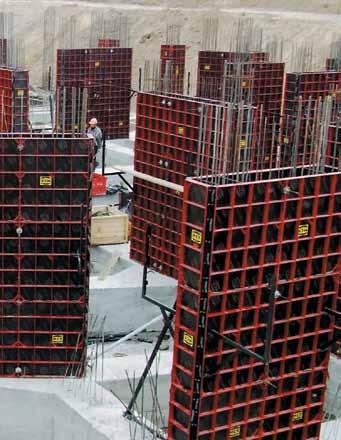

20 UMT Oy 55 Kuva 55. Yli m korkean sillan kannatuksen rakentaminen 4,3 x m (Pietari). 56 Kuva 56. Valmis sillan kannatus (Pietari). 3 70

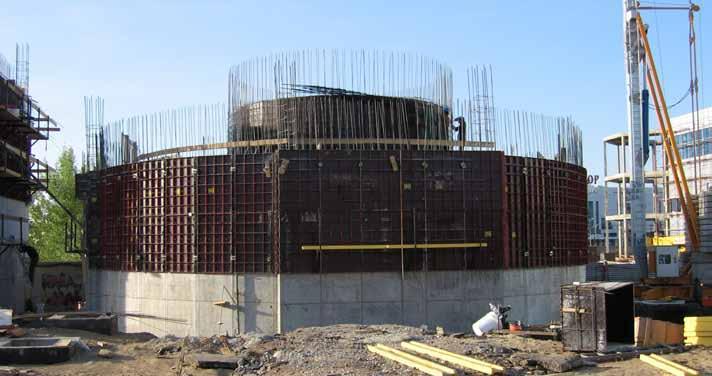

21 МСК KAAREVAT PINNAT cm cm 4, 7 4 Ð= 0 KAAREVILLE PINNOILLE TARKOITETUN MUOTTIJÄRJESTELMÄN OMINAISUUKSIA Tarjolla olevat kaarimaiset trapetsimuotoiset MSK välikappaleet ja niiden yhdistäminen normaalimuotoisiin seinälevyihin (kuva 57) mahdollistavat kaarevien pintojen, kuten ramppi, siilo, allas, säiliö jne., muodostamisen. Kuva Rampin muodostaminen

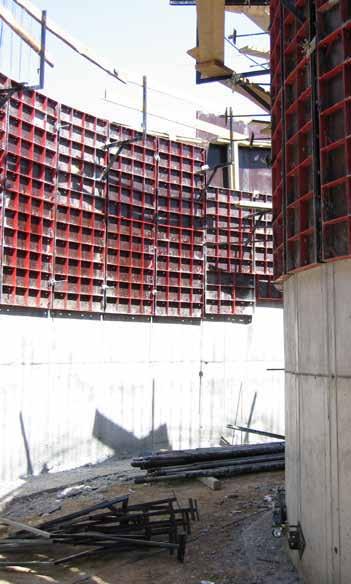

22 UMT Oy 60 Kuva 6. Säiliön seinien rakentaminen

23 UMT Oy Kuva 77. Lämpövoimala (Mytishtshi, Moskovan alue). Kuva 78. Kalininin voimala (Tverin alue). Kuva 7. Sangtudinskajan kaasuasema (Tadžikistan). 7 Kuva Keski-Uralin kaasuasema (Sredneuralsk, Sverdlovskin alue). Kuva Boguchanskin kaasuasema (Krasnojarskin alue)

24 MSK-ELEMENTIT Kuva Tunnus Tunnus Paino, kg 1 6 0а110 Paneeli 10х75 cm 7,10 6 0а10 Paneeli х75 cm 8,10 6 0а130 Paneeli 0х75 cm,10 6 0а140 Paneeli 5х75 cm 10,10 6 0а0 Paneeli 30х75 cm 11,10 6 0а1 6 0 Paneeli 35х75 cm 1,10 6 0а170 Paneeli 40х75 cm 13,10 6 0а180 Paneeli х75 cm 14,10 6 0а10 Paneeli х75 cm 1 6,80 6 0а00 Paneeli 6 0х75 cm 1,10 6 0а10 Paneeli 75х75 cm 4,10 6 0а0 Paneeli х75 cm 30,00 6 0б110 Paneeli 10х15 cm 11,10 6 0б10 Paneeli х15 cm 1, б130 Paneeli 0х15 cm 14,10 6 0б140 Paneeli 5х15 cm, б0 Paneeli 30х15 cm 17,10 6 0б1 6 0 Paneeli 35х15 cm 18, б170 Paneeli 40х15 cm 0,10 6 0б180 Paneeli х15 cm 1, б10 Paneeli х15 cm 6,30 6 0б00 Paneeli 6 0х15 cm,30 6 0б10 Paneeli 75х15 cm 37, 6 0б0 Paneeli х15 cm 4, 6 0в110 Paneeli 10х0 cm 13,40 6 0в10 Paneeli х0 cm,0 6 0в130 Paneeli 0х0 cm 1 6,0 6 0в140 Paneeli 5х0 cm 18,70 6 0в0 Paneeli 30х0 cm 0,40 6 0в1 6 0 Paneeli 35х0 cm,10 6 0в170 Paneeli 40х0 cm 3,80 6 0в180 Paneeli х0 cm 5,80 6 0в10 Paneeli х0 cm 31,40 6 0в00 Paneeli 6 0х0 cm 35,40 6 0в10 Paneeli 75х0 cm 44, 6 0в0 Paneeli х0 cm 5,00 6 0a440 Sisäpuolinen kulmapalkki 0 xx75 cm, a430 Sisäpuolinen kulmapalkki 0 10x10x75 cm 8,10 6 0б440 Sisäpuolinen kulmapalkki 0 xx15 cm 1 6,00 6 0б430 Sisäpuolinen kulmapalkki 0 10x10x15 cm 13, 6 0в440 Sisäpuolinen kulmapalkki 0 xx0 cm 1,0 6 0в430 Sisäpuolinen kulmapalkki 0 10x10x0 cm 17, a40 Ulkopuolinen kulmapalkki 75 cm 0 3,80 6 0б40 Ulkopuolinen kulmapalkki 75 cm 0 6,40 6 0в40 Ulkopuolinen kulmapalkki 0 cm 0 0 cm 7,6 0 7

25 Uudenmaan muotti HARRI HÄNNINEN MARKUS SKONDRAS ja teline Oy Kuva Tunnus Nimitys Paino, kg 4 6 0a4 6 0 Sisäpuolinen kulmapalkki 135 1,5x1,5x75 cm 1, б4 6 0 Sisäpuolinen kulmapalkki 135 1,5х1,5х15 cm 0,0 6 0в4 6 0 Sisäpuolinen kulmapalkki 135 1,5х1,5х0 cm 4, a0 Ulkopuolinen kulmapalkki 135 5x5x75 cm 0, 6 0б0 Ulkopuolinen kulmapalkki 135 5x5x15 cm 3, в0 Ulkopuolinen kulmapalkki 135 5x5x0 cm 38, a Teräspalkki (elementti) 5x75 cm 5,40 6 0б Teräspalkki (elementti) 5x15 cm 8, в Teräspalkki (elementti) 5x0 cm 11, а300 Nivelkulma,5х,5х75 cm 10, 6 0б300 Nivelkulma,5х,5х15 cm 17,70 6 0в300 Nivelkulma,5x,5x0 cm 1, а410 Kulma-holkki 8x75 cm 3, Kulma-holkki 8x15 cm 6, 6 0в410 Kulma-holkki 8x0 cm 7,80 6 0к010 Kp-elementti 1,5x,5 17,00 6 0к030 Kp-elementti 1,5x,75 43,00 6 0к0 Kp-elementti 1,5x3,0 6 0,40 6 0к00 Kp-elementti,0x,5 58,00 6 0к040 Kp-elementti,0x,75 80,00 6 0к0 6 0 Kp-elementti,0x3,0 305, Siipimutteri DW 0 0, Liitospultti (kiinnike) 0, nastainen liitospultti, (kiinnike) 0, Paarteen pidin (komplekt) 0, 6 0 Kp paarteen pidin (komplekt) 0, Universaalin pilarin paarteen pidin 0, Poikkipalkin pidin 0,

26 Kuva Tunnus Nimitys Paino, kg Kiristimen pidin 0, к00 Kp paneelin kiinnike 3, Vasara MSK 0, Rautakanki kehyslaudoitusta varten (mikäli toimituksessa on yli 1 kpl.) 3, Tukilankku 6- cm 1, Tukilankku -10 cm 3, 1 6 0к070 Kp tuen ripustin 4, Telineet 0 cm (komplekt) 11, Nosturin koukku (nosturin lenkki) 4, Kiilalla varustettu koukku, Kiristysrauta (elementtiä varten) 0, Kiristin 65 cm DW х 0, Kiristin DW x75 cm 1, Kiristin DW x85 cm 1, Kiristin DW х cm 1, Kiristin DW xl0 cm 1, Kiristin DW х135 cm 1,4 6 0 Kiristin DW x0 cm, Kiristin DW x00 cm, Kiristin DW x300 cm 4, Kiristin DW х40 (universaalia pilaria varten) 0,4

27 UUDENMAAN MUOTTI JA TELINE OY Kuva Tunnus Nimitys Paino, kg Teleskooppilukitsin 170x0 cm 31, Teleskooppilukitsin 60x400 cm 43, Teleskooppilukitsin 460x600 cm 6 3, Poikkipalkki 35 cm 1, Poikkipalkki 85 cm 4, Kulmapoikkipalkki universaalia pilaria varten 18, Rajoitinputki L= 68 (universaalia pilaria varten) 0, Universaali paarre 10 cm 34, к080 Nivellevy DW 10х14 cm 1, Sisäinen tasauspidike 4,66х75 cm Sisäinen tasauspidike 4,66х15 cm 4030 Sisäinen tasauspidike 4,66х0 cm Ulkoinen tasauspidike,0х75 cm Ulkoinen tasauspidike,0х15 cm Ulkoinen tasauspidike,0х0 cm 830
