1 Lyhyt rakennusaika ja korkea turvallisuustaso Czajka jätevesilaitos, Varsova, Puola Mittava jäteveden käsittelylaitos Czajka, joka sijaitsee Varsovasta koilliseen, on aikataulutettu valmistuvaksi Joulukuussa ja rakennusaika on vain kaksi vuotta kuutiometrin puhdistuskapasiteella päivässä laitos tulee olemaan Puolan suurin jätevesilaitos, jonka on tarkoitus palvella noin 2 miljoonaa asukasta. Yhdessä rakennusliike Warbud:in kanssa, PERI:n puolalaiset suunnittelijat kehittivät kustannustehokkaat muotti- ja telinekokonaisuudet, jotka täyttävät kaikki vaatimukset parhaisiin betonipintoihin, lyhyeen rakennusaikaan ja korkeaan turvallisuustasoon liittyen. Kokonsa ja rakenteiden mittamaailman vuoksi, Czajka-laitos on asettanut korkeat vaatimukset työmaahenkilökunnalle ja käytettäville muottijärjestelmille m², mikä vastaa noin 80 jalkapallokenttää, sisältää yhteensä 120 vaativaa yksittäistä rakennetta. Riippuen jätelaitoksen laitteistojen puhdistustasosta, säiliöt muuttavat muotoaan sekä korkeus- että leveyssuunnassa. Tiukasta aikataulusta huolimatta, PERI on onnistunut toimittamaan ajallaan työmaalle vaaditut materiaalimäärät läheisessä yhteistyössä Warbud:in kanssa. Erilaisten yksittäisten osien pieni määrä on taannut sen, että rakennusprosessia on voitu viedä nopealla vauhdilla eteenpäin. Tästä tuloksena noin m² suoria seiniä ja m² kaarevia seiniä on voitu tehokkaasti rakentaa. Sivu 1/6

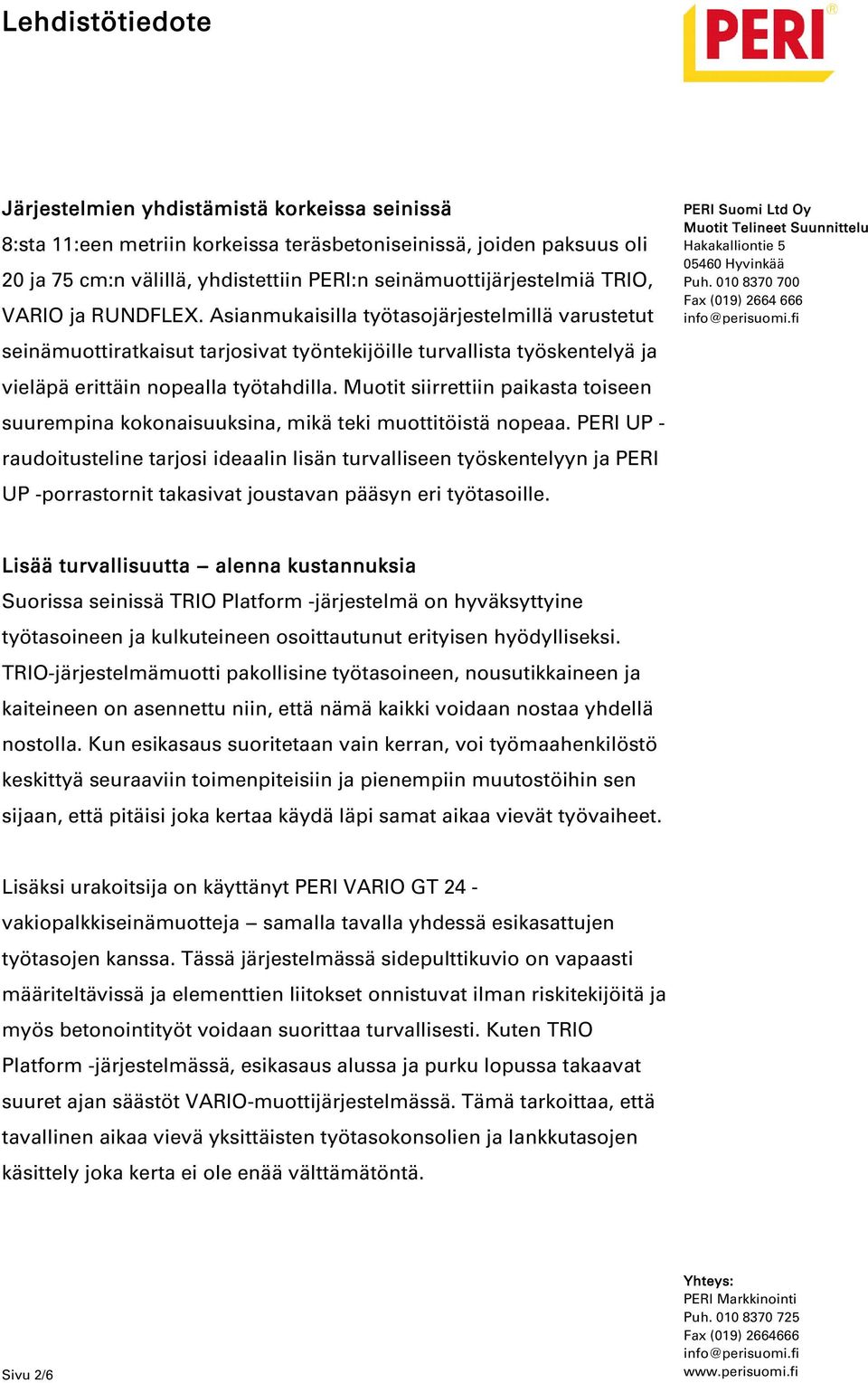

2 Järjestelmien yhdistämistä korkeissa seinissä 8:sta 11:een metriin korkeissa teräsbetoniseinissä, joiden paksuus oli 20 ja 75 cm:n välillä, yhdistettiin PERI:n seinämuottijärjestelmiä TRIO, VARIO ja RUNDFLEX. Asianmukaisilla työtasojärjestelmillä varustetut seinämuottiratkaisut tarjosivat työntekijöille turvallista työskentelyä ja vieläpä erittäin nopealla työtahdilla. Muotit siirrettiin paikasta toiseen suurempina kokonaisuuksina, mikä teki muottitöistä nopeaa. PERI UP - raudoitusteline tarjosi ideaalin lisän turvalliseen työskentelyyn ja PERI UP -porrastornit takasivat joustavan pääsyn eri työtasoille. Lisää turvallisuutta -- alenna kustannuksia Suorissa seinissä TRIO Platform -järjestelmä on hyväksyttyine työtasoineen ja kulkuteineen osoittautunut erityisen hyödylliseksi. TRIO-järjestelmämuotti pakollisine työtasoineen, nousutikkaineen ja kaiteineen on asennettu niin, että nämä kaikki voidaan nostaa yhdellä nostolla. Kun esikasaus suoritetaan vain kerran, voi työmaahenkilöstö keskittyä seuraaviin toimenpiteisiin ja pienempiin muutostöihin sen sijaan, että pitäisi joka kertaa käydä läpi samat aikaa vievät työvaiheet. Lisäksi urakoitsija on käyttänyt PERI VARIO GT 24 - vakiopalkkiseinämuotteja -- samalla tavalla yhdessä esikasattujen työtasojen kanssa. Tässä järjestelmässä sidepulttikuvio on vapaasti määriteltävissä ja elementtien liitokset onnistuvat ilman riskitekijöitä ja myös betonointityöt voidaan suorittaa turvallisesti. Kuten TRIO Platform -järjestelmässä, esikasaus alussa ja purku lopussa takaavat suuret ajan säästöt VARIO-muottijärjestelmässä. Tämä tarkoittaa, että tavallinen aikaa vievä yksittäisten työtasokonsolien ja lankkutasojen käsittely joka kerta ei ole enää välttämätöntä. Sivu 2/6

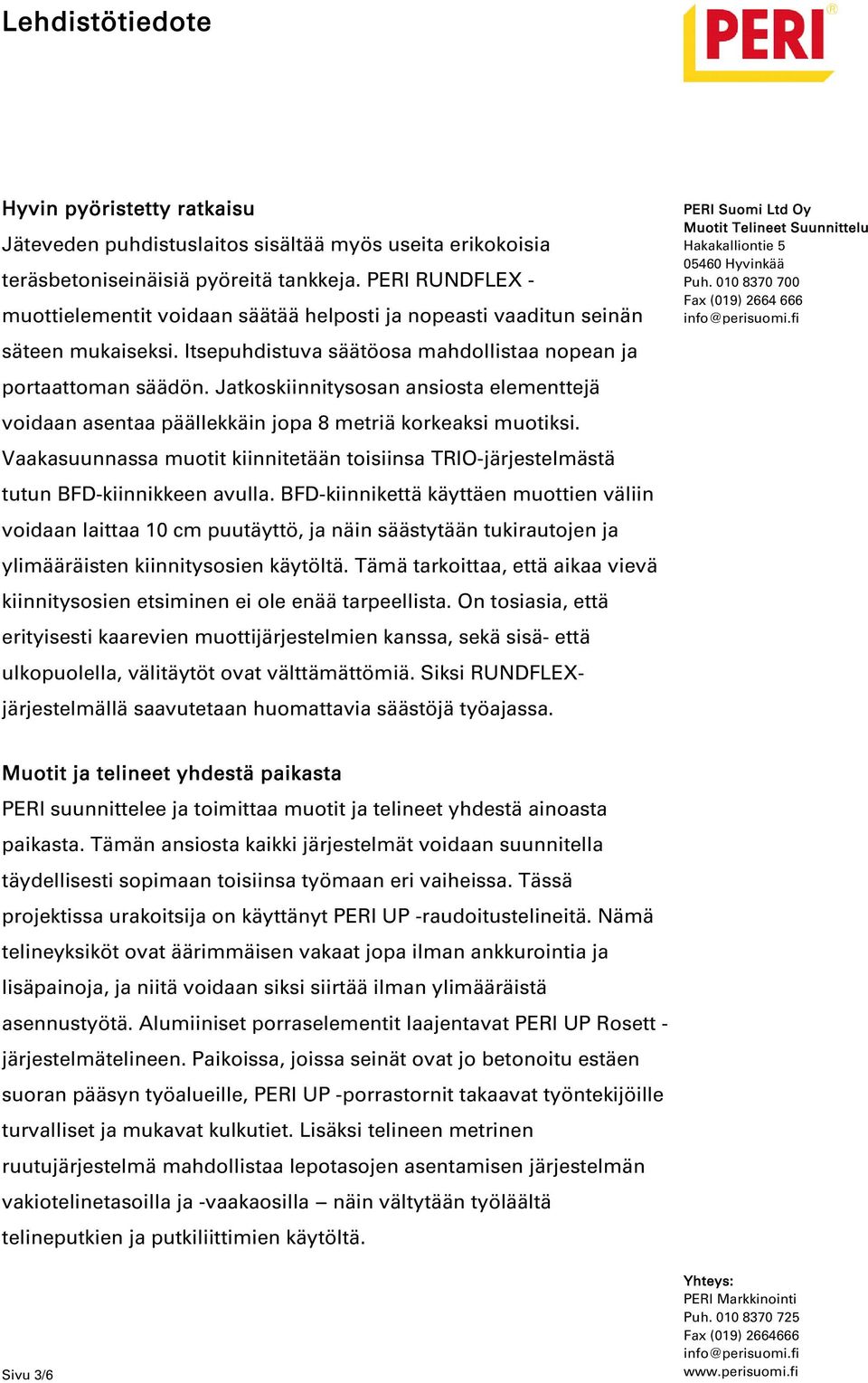

3 Hyvin pyöristetty ratkaisu Jäteveden puhdistuslaitos sisältää myös useita erikokoisia teräsbetoniseinäisiä pyöreitä tankkeja. PERI RUNDFLEX - muottielementit voidaan säätää helposti ja nopeasti vaaditun seinän säteen mukaiseksi. Itsepuhdistuva säätöosa mahdollistaa nopean ja portaattoman säädön. Jatkoskiinnitysosan ansiosta elementtejä voidaan asentaa päällekkäin jopa 8 metriä korkeaksi muotiksi. Vaakasuunnassa muotit kiinnitetään toisiinsa TRIO-järjestelmästä tutun BFD-kiinnikkeen avulla. BFD-kiinnikettä käyttäen muottien väliin voidaan laittaa 10 cm puutäyttö, ja näin säästytään tukirautojen ja ylimääräisten kiinnitysosien käytöltä. Tämä tarkoittaa, että aikaa vievä kiinnitysosien etsiminen ei ole enää tarpeellista. On tosiasia, että erityisesti kaarevien muottijärjestelmien kanssa, sekä sisä- että ulkopuolella, välitäytöt ovat välttämättömiä. Siksi RUNDFLEXjärjestelmällä saavutetaan huomattavia säästöjä työajassa. Muotit ja telineet yhdestä paikasta PERI suunnittelee ja toimittaa muotit ja telineet yhdestä ainoasta paikasta. Tämän ansiosta kaikki järjestelmät voidaan suunnitella täydellisesti sopimaan toisiinsa työmaan eri vaiheissa. Tässä projektissa urakoitsija on käyttänyt PERI UP -raudoitustelineitä. Nämä telineyksiköt ovat äärimmäisen vakaat jopa ilman ankkurointia ja lisäpainoja, ja niitä voidaan siksi siirtää ilman ylimääräistä asennustyötä. Alumiiniset porraselementit laajentavat PERI UP Rosett - järjestelmätelineen. Paikoissa, joissa seinät ovat jo betonoitu estäen suoran pääsyn työalueille, PERI UP -porrastornit takaavat työntekijöille turvalliset ja mukavat kulkutiet. Lisäksi telineen metrinen ruutujärjestelmä mahdollistaa lepotasojen asentamisen järjestelmän vakiotelinetasoilla ja -vaakaosilla -- näin vältytään työläältä telineputkien ja putkiliittimien käytöltä. Sivu 3/6

4 Luonnonsuojelu -- osa-alue, jolla on tulevaisuus Puolassa yli 1000 jätevesilaitosta täytyy rakentaa tai uudistaa, jotta vuonna 2015 voimaan tulevat Euroopan uudet säädökset täyttyisivät. Yli 500 miljoonan euron kustannuksillaan Czajka ei ole vain maan suurin jätevesilaitos, vaan se on myös yksi tärkeimmistä luonnonsuojelutekijöistä koko Euroopassa. Kohteen rakennuttajana toimivat Varsovan kunnallistekniikan yritykset, kun projektin toteutuksesta vastaa kansainvälinen työyhteenliittymä -- Veolia Water System, Puola; Veolia subsidiary Krüger, Tanska; OTV, Ranska; WTE Wassertechnik, Saksa -- Warbud:n ohjauksessa. Projekti toteutetaan kaksivaiheisena. Sivu 4/6

5 Kuva 1: 2 vuoden rakennusaikana rakennetaan yhteensä 120 erillistä rakennetta 80 jalkapallokentän kokoiselle alueelle. Kuva 2: PERI TRIO ja VARIO esikasattuine työtasojärjestelmineen lisäävät työturvallisuutta ja pienentävät kustannuksia. Kuva 3: TRIO-, VARIO-, RUNDFLEX- ja PERI UP -järjestelmiä PERI:ltä voidaan helposti käyttää rinnakkain ja yhdistettyinä toisiinsa korkeiden seinien muottitöissä. Kuva 4: Mittava jäteveden käsittelylaitos Czajkassa sisältää haastavia rakenteita ja näyttäviä muotoja. Sivu 5/6

6 Kuva 5: Teräsbetoniseinät ovat korkeudeltaan 8-12 metriä. PERI Puolan suunnittelijat, yhdessä urakoitsijan Warbud:in kanssa, kehittivät kustannustehokkaan ja vakuuttavan muotti- ja telinekokonaisuuden. Kuva 6: Täydellisillä työtasojärjestelmillä varustetut VARIO- ja RUNDFLEXmuotit mahdollistivat suorien ja pyöreiden seinien turvallisen ja nopean rakentamisen. PERI UP - raudoitustelineet ja -porrastornit sopivat täydellisesti PERI-konseptiin. Kuva 7: Pätevä ja luotettava työmaapalvelu toimi hyvin rakennusaikana: PERI:n myynti-insinööri, Albert Hintz (vas.), keskustelee kahden Warbud:in työnjohtajan kanssa, Jaroslaw Gorski (kesk.) ja Konrad Szopa (oik.). Urakoitsija: Warbud S.A., Varsova PERI:n työmaapalvelut: PERI Varsova, Puola Sivu 6/6
