1 SEINÄMUOTIT PILARIMUOTIT KUILUMUOTIT MUOTIT KAAREVILLE SEINILLE PERUSTUSMUOTIT YHDISTELMÄMUOTIT Muottijärjestelmässä käytetään yleislukkoa, joka takaa muottikiinnityksen, suoruuden ja tekee rakenteistaa yhtenäisen luotettavan rakenteen Runko on varustettu 18 mm:n vesivanerilla Muotit valmistetaan ja pintakäsitellään nykyaikaisilla automaattisilla teollisuuslinjoilla Maksimikuormitus 90 k N/m 2 Erittäin vaativissa rakenteissa suosittelemme ottamaan suunnittelijoihimme yhteyttä Suurikokoiset muottielementit 22

2 SUURMUOTIT suur G B А D C F E МОНОЛИТ Yleiskatsaus PSK-DELTA-muottirakenteen runko-osista A B C D E F G Muottien kiinnitys Korkea seinätaso Kiinnityspulttien asennus Välikappale leveysmitalle Kulmakappale Päätykappale Työtasot ja vinotuet Delta-muottien käyttöä moskovassa 23

3 Uudenmaan muotti ja teline Oy Передовые Строительны PSK-DELTA JÄRJESTELMÄN OMINAISUUDET PSK-Delta-järjestelmä sopii yhtä hyvin sekä yksinkertaisiin että monimutkaisiin rakenteisiin, siksi PSK-Delta-muottien käyttö on aina kustannustehokasta ja betonityö on merkittävästi nopeutunut. Tätä helpotetaan muotin kehyksen, lukon ja lisävarusteiden rakenteellisilla ominaisuuksilla. Muottirakenne sallii betonointikorkeuden kolmeen metriin ilman taukoja d Teräksen muoto120x60 mm, paksuus 3 mm polymeerijauhemaalauksella ja vahvat profiilimitat mahdollistavat suuren vääntövastuksen ja kantavuuden PSK-Delta-muottiin jopa 90 kn / m 2 2. Muottien yksinkertainen ja nopea liittäminen. Erikoisprofiilin ansiosta voidaan yleislukko kiinnittää vapaasti mihin kohtaan tahansa muottirungossa. Tämäsallii muottien käytön yhtä aikaa pysty- ja vaaka-asennossa. 3. Helppo kiinnitys kiristyspulttien ansiosta suurien kartiomaisten lukkojen ansiosta. Voidaan käyttää kiristysruuveja, joiden läpimitta on enintään 20,0 mm. 4. Siirto ja nostolenkit mahdollistavat nopeat lastaus- ja purkutoimet. 5. Laminoitu koivuvaneri on 18 mm paksu ja jonka laminaattipinnoite on 220 g / m, takaa monta käyttökertaa ja korkealaatuisen betonipinnan valun jälkeen. 6. Asennuskahva (lisävaruste) 24

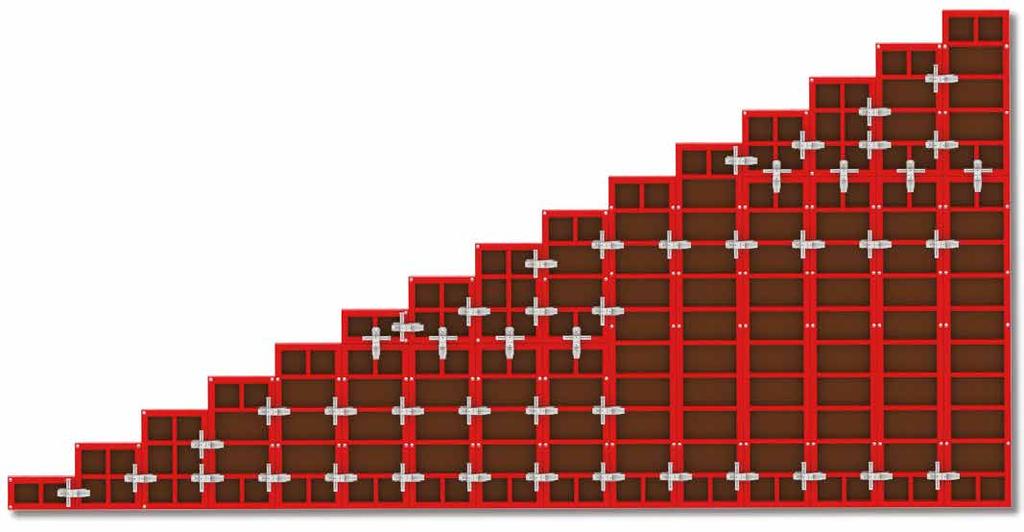

4 Suurmuotti SS Lisätietoja muottijärjestelmiin PSK-Delta:n vakiokoot sallivat muottien asennuksen siten, että muotteja käytetään vain minimimäärä. Vakiokoko (leveys) 200 mm mm Muottien perusmitat Kaikki elementit voidaan asentaa pystysuoraan ja vaakasuoraan asentoon, mikä lisää monipuolisuutta. Nykyinen eri korkeuksista koostuva muotti tarjoaa kustannustehokkaan 300 mm: n modulilla toimivan järjestelmän yhdistämällä muottipaneelien pystysuorat ja vaakasuorat muotit Profiili paksuus 3 ММ

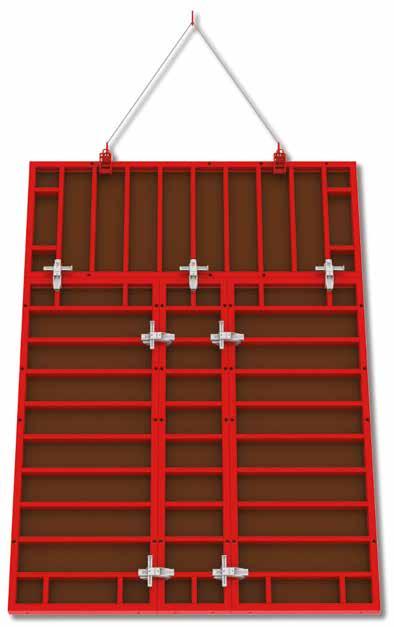

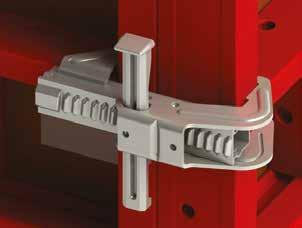

5 Uudenmaan muotti ja teline SUURMUOTTI +358 П+ ередове Строительные 184 Т ехнологии PSK-DELTA MUOTIN NOPEA ASENNUS Muottien luotettavaan yhteenkiinnitykseen tarvitaan vain yleislukko. Lukonosat: - saumojen pystysuorat ja vaakasuorat liitokset - palkit levennysosia varten 100 mm - ulko- ja sisäkulmat YKSI KAIKKIIN LUKKO LIITOKSIIN Yleislukolla kiinnitetään kuotit luotettavasti toisiinsa. Kiilan ja hammastuksen ansiosta liitos on vahva ja kestää vibraamisen aiheuttamat tärinät. Lukko toimii myös muottien pintojen tasaamisessa, jolloin muottiprofiilin muoto ja lukko kiristävät muottipinnat samaan tasoon ilman hammastuksia. Yleislukoilla kasattuja elementtikokonaisuuksia on siirretty jopa kokoluokassa 40 м 2 Muottien yhdistäminen yleislukolla. Lukon asennus kahden muotin kesken. Kasvatus jopa150 мм. Lukon asennus ulkokulmassa Työmaan järjestyksen ja turvallisuuden varmistamiseksi UMT Oy tarjoaa kuormalavat ja kontit monenlaisiin tarkoituksiin. 26

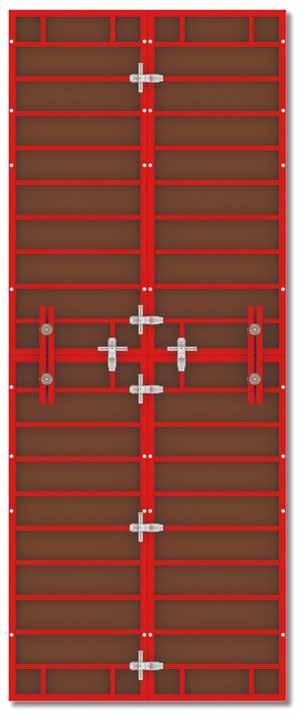

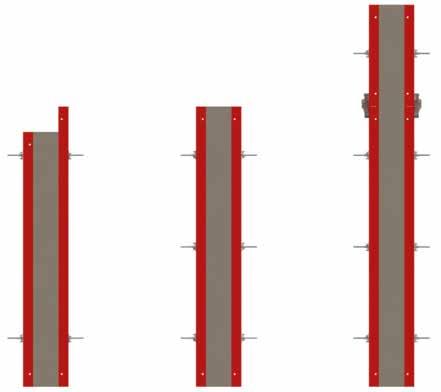

6 SUURMUOTTI Опалубка рамная крупнощитовая KORKEAT SEINÄT PSK-Delta-muottien avulla voit muotittaa mitkä tahansa seinät, olipa kyseessä anturat tai korkeat seinät jopa 12 m. 3,3 m:n muotilla voit rakentaa seinän ilman lisätuentoja. Näin saadaan nopeasti hyväpintainen betoniseinä. Muotit voidaan asentaa vaaka- tai pystysuuntaan rakenteen mukaan Esimerkki seinien muodostamisesta muottipaneeleilla 3 ja 3,3 m. Muottipanelit, korkeus 6 m Välipalkin kiinnitys koukulla ja kiristysmutterilla Välipalkki lukoilla TÄRKEÄ MUISTAA! Siirrettäessä suuria muottikokonaisuuksia on otettava huomioon nosturin painorajat ja ulottuvuudet. 27

7 MUOTTIEN YHDISTÄMINEN PULTEILLA Kartiomainen holkki on tarkoitettu tyypin DW15 ja DW20 kytkentäpulttien asentamiseen, joka mahdollistaa seinien muodostamisen yhdellä tai molemmilla puolilla olevilla kaltevuuksilla sekä vinoilla pinnoilla. Kun työskentelet kaltevilla pinnoilla, tarvitset mutterit, joissa on saranoitu tuki - DYWIDAG-yhdistelmä. Myös muottien nostovoima on huomioitava kaltevilla pinnoilla Kartiomaisen holkin liikkumisvapaus helpottaa kiristyspultin asentamista kahden muotin väliin Kartiomainen holkki Kaksipuolinen kaltevuus 4 0 Korkeusero 40 мм. 28 Suosittelemme! Käyttämättömät kartioreiät suositellaan suljettavaksi yleisillä muottitulpilla. Puhdistaminen betonista turhan työlästä.

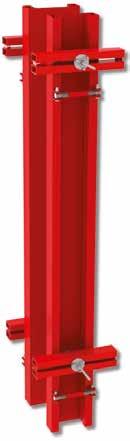

8 SUURMUOTTI Опалубка рамо S JARJESTELMÄ TEKEMISEEN. TARJOAA PALJON ERI MAHDOLLISUUKSIA MUOTTIEN VÄLISEN SAUMAN Käyttö pituuteen sovitetun puun ja yleislukon avulla. Sovitus alue: mm. Sovitus käyttäen pakkeja ja lukkoja. Puu-vaneri välimuotti aukko мм. Vain 2 ja 2 komen metrin yleislukkoa kiristyspulttia korkeusmatkalla! Sovitus käyttäen erillistä välikappaletta мм 29

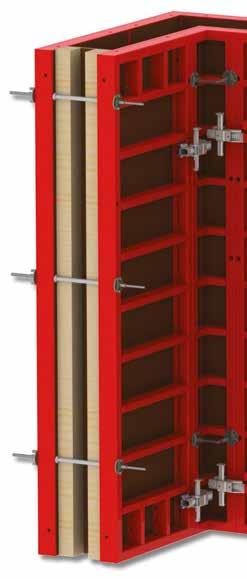

9 Uudenmaan muotti ja teline Oy PSK-Deltajärjestelmän avolla on helppoa valmistaa muottirakenteisiin kulmat. Järjestelmässä yhdistyvät yleismuotit sisä- ja ulkokolmakappaleihin. Näin saadaan aikaan lujat ja luotettavat liitokset paikkoihin, joissa valupaineet ovat suurimmillaan. 30

10 Uudenmaan muotti ja teline Oy Опалуб MUITA MIELENKIINTOISIA SOVELLUKSIA MUOTTIJÄRJESTELMÄ PSK-DELTA:LLE Päätymuotti торцов Porrastava muotti Muotti seinien jatkeena. 31

11 ПередовыеиUudenmaan muotti ja teline muotti Oy ja +358 teline 40 Oy тельные Технологии MUOTTI KUILUILLE JA PORRASHUONEISIIN Hissikuiluissa ja porrashuoneiis voidaan nopeasti kasata muotit käyttäen kulmakappaleita, joita on standardikäytössä viisi. Korkeudet: 3.3 м, 3 м, 1.5 м, 1.2 м, 0.6 м. Tällä toiminta-alueella vidaan helposti päästä jopa 6m:n valukorkeuksiin. Hissikuilun työperiaate Kulma päästökannakkeineen Vaakaleikkaus kuilumuottiasennuksesta. Asennuskannakkeiden avulla voidaan koko muotisto nostaa kokonaisuudessaan. Muottikulmassa aikaansaadaan 25 mm:n päästö, joka mahdollistaa sisämuotin siirron purkamatta. Poikkileikkaus TÄRKEÄ MUISTAA! Irroitettaessa sisämuottia muista, että kulman irroitusakseli kiertyy vain puoli kierrosta kerrallaan. Irroittaessa tolee kiertää kaikki kulmat vuorotellen. 32

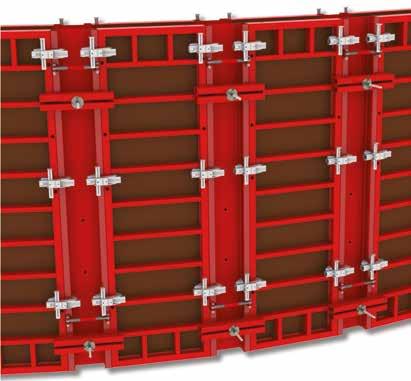

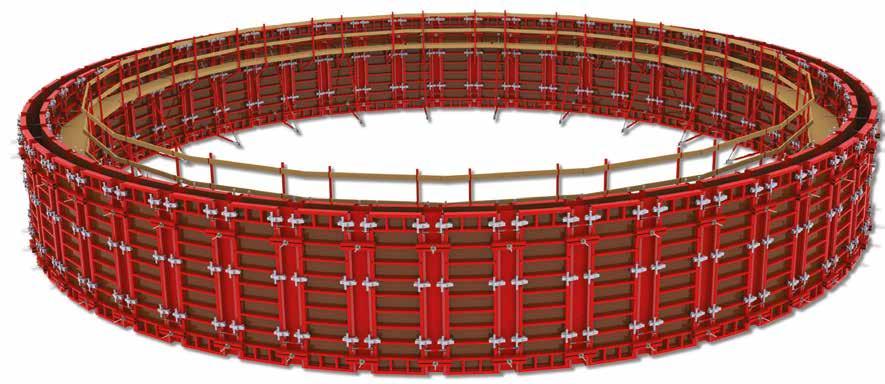

12 Uudenmaan muotti ja teline Oy Kaarevien muoteilla. seinien valmistus eri mittaisilla Käytettäessä eri leveyksisiä muotteja voidaan rakentaa kaarevia seiniä alkaen 2 m:n säteestä. Välikappale mahdollistaa nopean, luotettavan ja portaattoman asennuksen eri halkaisijoille. Ulko ja sisäpuolen muottien ollessa eri levyisiä, ei tarvita erillistä kiinnikettä muottien väliin. Kaarimuotteja valmistetaan1.5 м, 3.0 м, 3.3 м korkuisina. Muottiosat kiinnitetään toisiinsa yleislukolla. Sallittu valupaine kaarevaa muottia betonoitaessa on 50 kn/m2 Esimerkki kaarimuottien asennuksesta Sisämuotti Ulkomuotti -300 мм мм Muottipari, eri leveyksillä 34

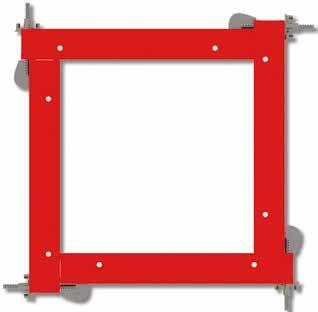

13 Uudenmaan muotti ja teline Oy Технологии овые Соительные PILARIMUOTIT PSK-Delta:n yleismuoteilla voidaan hyvin rakentaa pilareita. Muotit voivat olla leveydeltään: 720 мм, 800 мм, 900 мм, 1000 мм, 1200 мм; korkeus: 1200 мм, 1500 мм, 3000 мм, 3300 мм. Nämä mitat sallivat rakentaa vaaditun korkuisia pilareita. Perusmuoteissa on reiìtys 50 mm:n välein, joka mahollistaa neliöpilarimuotin mm ja mm:n välillä. Esimerkki pilariyhdistelmistä joissa on käytetty muottialeveyttä 900mm. max 750x750 min 200x200 Kasausesimerkki 36 Muottilukko 120х120 DYWIDAG Tavallinen muottikorkki

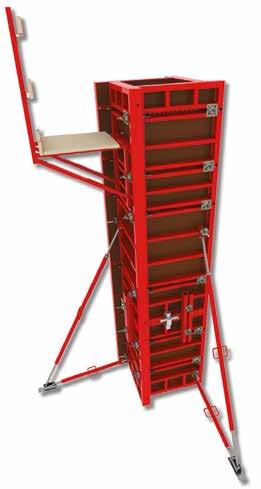

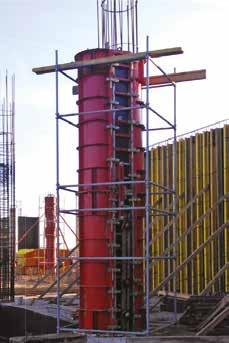

14 Suurmuotti Опалубка рамная нощитовая Yleismuotit pilariin korkeudella leveys 900 мм: 3 мja 4 yleismuottia 900х3000 мм 16 ankkuria kulmapaloihin 256 muovitulppaa 2-4 Telinekannatinta 2 tukitönäriä jäykisteillä 3 м. Esimerkki korkeista pilarimuoteista Esimerkki 3m:n korkuisesta pilarimuotista Muoteilla on tarpeen käyttää asennuskiskoja ja -lukkoja suoruuden ja kestävyyden varmistamiseksi. Esimerkki ovaalin muotoisesta pilarista PSK-Delta PSK-Delta järjestelmään kuuluu pyöreät pilarimuotit Lisäksi meiltä on saatavissa pyöreät pilarimuotit МСК. Kuljetusteline vinotuille 900х

15 PSK-DELTA PERUSTUKSISSA Muottijärjestelmä PSK Delta sopii erinomaisesti erilaisiin perustusrakenteisiin. Perustusten muotituksissa voidaan käyttää kaikkia standardielementtejä pysty tai vaaka-asennossa. Esimerkissä jatkuva nauhaperustus Jauhemaalaus teräspinnoissa pitkäikäisen muotinkeston takaa Poikkileikkaus perustuksesta Alaosassokäytetty sitomisessa DYWIDA G pultteja ja lukkoja Kuusikulmamutteri DYWIDAG 38

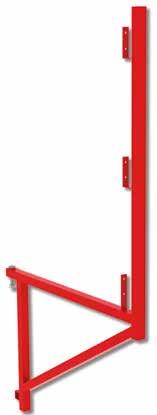

16 SUURMUOTTI Опал S Työtelineet ja tukiratkaisut Työtelineet betonointitöihin ja luotettavat tukirakenteet takaavat turvallisen työskentelyn ja putoamissuojan. Kaksoistuet muotin pystytyksessä pitävät muotit paikoillaan betonoinnin aikana, ne ovat säädettävissä tarpeen mukaan. Pystytukien kiinnityskappale. Työtelineet ja tuet voidaan asentaa eri korkeuksille tarpeen mukaan. Asennuslukot sallivat tukien vaaka- ja pystysijainnin sijoittamisen tarvittavaan paikkaan. TÄRKEÄÄ! Tukien ja telineiden jako on tehtävä aina kuormien ja kuormitusten mukaan työtasoissa enintään1.5 м pystytukien väli enintään 2.5 м. 39
