2 2 ELPOLLA ASENNUKSELLA MAKSIMAALINEN TURVALLISUUS: S-ARC1 Maksimaalinen turvallisuus S-ARC1-valokaarivikasuoja integroidulla johdonsuojakatkaisijalla Kattava suojaus ihmisille, korvaamattomille esineille ja rakennuksille helpommin, paremmin ja turvallisemmin. S-ARC mahdollistaa laajennetun sähköasennusten palosuojauksen. 01 S-ARC1 suojaa luotettavasti valokaarivioilta. Euroopassa syttyy joka vuosi yli kaksi miljoonaa tulipaloa sähkövikojen vuoksi. Usein syynä on vaarallinen valokaarivika. Paras kattava suojaus AFDD (Arc Fault Detection Device, valokaarivikasuoja) on valokaarivikojen vaikutusten lieventämiseen tarkoitettu laite, joka katkaisee virran piiristä, havaitessaan valokaarivian. Laite on tuotestandardin IEC General requirements for Arc Fault Detection Devices (valokaarivikasuojien yleiset vaatimukset) mukainen. Tämä tuotestandardi perustuu osittain UL standardiin. S-ARC1 ja S-ARC1 M ovat uusia 1P+N -valokaarivikasuojia, joissa on integroitu johdonsuojakatkaisija. Laitteet suojaavat ylivirroilta ja valokaarivioilta, ja niiden katkaisukyky on 6 ka ja 10 ka. Suojat ovat vain kahden moduulin levyisiä. Vikavirtasuojakytkimeen (RCCB) yhdistettynä S-ARC1-sarja on paras ratkaisu sähkökeskuksiin, ihmisten, rakennusten ja korvaamattomien esineiden suojaukseen. 80 % tulipaloista tapahtuu yksityisasunnoissa 33 % tulipaloista johtuu sähköasennusten vioista 2 milj. tulipaloa vuodessa Euroopassa 20 % tulipaloista tapahtuu kaupan alalla

3 VALOKAARIVIKASUOJA INTEGROIDULLA JODONSUOJAKATKAISIJALLA 3 Ihmisten ja korvaamattomien esineiden suojaus Maksimaalinen turvallisuus kaikissa käyttökohteissa Suurin osa rakennuspaloista johtuu sähköasennusten vioista. Nämä tulipalot johtuvat pääasiassa vaarallisista valokaarivioista. Ratkaisu on S-ARC1. 01 S-ARC1:n käyttökohteet: paperitehtaat, painotalot S-ARC1 tarjoaa maksimaalisen suojauksen kaikkiin rakennuksiin ja suojaten siten ihmisiä ja arvokasta omaisuutta. Integroidulla johdonsuojakatkaisijalla varustettu valokaarivikasuoja havaitsee valokaariviat varhaisessa vaiheessa ja kytkee vaikutuksenalaisen piirin irti. Näin se suojaa luotettavasti ja täydellisesti kaikenlaiset rakennukset. Suositus kaikkiin tiloihin Valokaarivikasuojaa suositellaan kaikkiin tiloihin, joissa on makuutiloja: yksityisasunnot, pientalot, hotellit ja sairaalat (ei hoitotilat). Tämä koskee myös paikkoja, joissa on paloa levittäviä rakenteita, kuten hormivaikutus kerrostaloissa, tai ryhmäjohtoja, joissa on suuri kuorma, esim. astianpesukoneita, pesukoneita tai kuivausrumpuja. Turvallisuutta usean tyyppisiin rakennuksiin IEC standardin mukaan valokaarivikasuojaa suositellaan esimerkiksi seuraaviin käyttökohteisiin: Makuu- ja yhteistilat -päiväkodeissa - -- vanhain- ja hoivakodeissa -- vammaisille tarkoitetuissa laitteissa Paikat ja tilat, joissa on tulipalovaara ja tulenarkoja materiaaleja, kuten tuotantotilat, ladot ja painotalot. Paikat ja tilat, joissa on käytetty palavia rakennusmateriaaleja, kuten puutalot tai koneelliset ilmastointijärjestelmät. Paikat ja tilat, joissa on korvaamattomia esineitä arkkitehtuuriltaan arvokkaat rakennukset Luotettava suojaus ylivirroilta (oikosulut, ylikuormitukset) maavalokaarivioilta rinnakkaisvalokaarivioilta sarjavalokaarivioilta

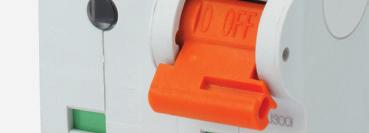

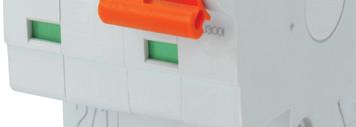

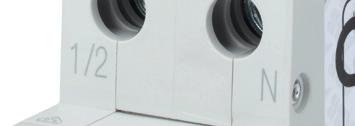

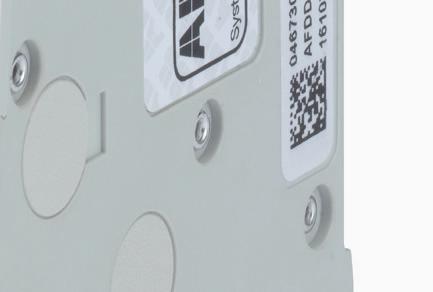

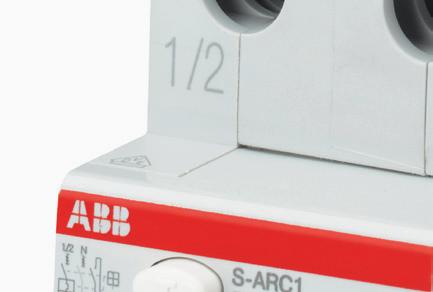

4 4 MAKSIMAALINEN TURVALLISUUS ELPOLLA ASENNUKSELLA: S-ARC1 Paras ratkaisu S-ARC1-tuotetiedot System pro M compact -mallistossa S-ARC1-sarjan valokaarivikasuojat ovat täysin yhteensopivia kaikkien ABB:n System pro M compact - järjestelmän kanssa. Näin johdonsuojakatkaisijat, virtakytkimet, vikavirtajohdonsuojakatkasijat ja muut moduulikojeet voidaan asentaa kokonaisuudeksi. S-ARC1:n yleistiedot Testipainike ja itsetesti Testipainikeella varmistetaan, että valokaarivikasuoja toimii oikein. Sisäinen itsetesti on jatkuvasti käynnissä ja tarkistaa, että valokaarisuojapiiri toimii oikein. elppo asentaa Kaksoisliitännät erillistä syöttöä varten virtakiskoilla ja kaapeleilla. Kytkentä on mahdollista ylä- ja alapuolelta. Väärennösten torjunta RFid-tunniste, jossa on ABB:lle osoitettu yksilöivä sarjanumero varmentaen tuotteen alkuperän. LED vianmääritykseen LED-vianmääritysilmaisin, jolla valokaarivikasuojan toimintaa voidaan seurata ja joka osoittaa laukeamisen syyn. Taattu turvallisuus Selkeä värikoodattu asennonosoitin (CPI), joka osoittaa koskettimien tilan (punainen: off ja vihreä: on). Vipuasennosta riippumaton. Yhdistäminen lisälaitteisiin Alusta sopii System Pro M compact -varusteiden yhdistämiseen. Lisävarusteet, kuten apu- ja hälytyskoskettimet ovat laajasti käytössä. Yhteensopivuus Samat virtakiskot ja lisätarvikkeet kuin S200-, F200-, DS200- ja SD200-sarjan tuotteissa. Lasertulostetut tiedot Laitteen tiedot on tulostettu laserilla luettavuuden takaamiseksi.

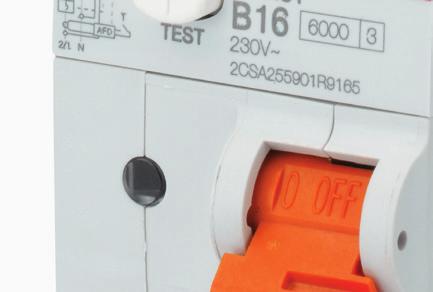

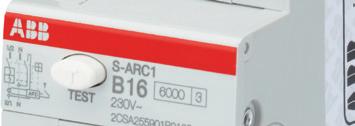

5 VALOKAARIVIKASUOJA INTEGROIDULLA JODONSUOJAKATKAISIJALLA 5 Luotettava tekniikka Turvallinen toiminta ja tarkka analyysi 01 LED-toiminnon tarkat tiedot 02 LED-värit: ei pala, vihreä, punainen 03 Asennonosoittimen (CPI) tarkat tiedot S-ARC1-sarjassa on LED-valoavusteinen toiminnan valvonta, joka osoittaa laitteen nykyisen tilan ja tunnistaa laukeamisen syyn. Tämä helpottaa verkon vianmääritystä, jolloin huoltotöihin kuluu vähemmän aikaa. Normaalissa toimintatilassa (vipukytkin ON- asennossa) LED-valo on vihreä. Kun käyttövipu on OFF-asennossa, LED-valo ei pala. elppo vian analysointi Vian sattuessa LED-valo näyttää eri vikatunnisteen, kun käyttövipu suljettu uudelleen. LED-valon väri Viiden sekunnin vilkkumisen jälkeen LED palaa vihreäksi. vilkahdusta/s Signaalin kesto Laukeamisen syy vihreä jatkuva jatkuva manuaalinen laukaisu, testipainike, ylivirta punainen vilkkuva punainen vilkkuva punainen vilkkuva 1 5 s sarjavalokaariviat 2 5 s rinnakkaisvalokaariviat 3 5 s ylijännite Sisäinen itsetesti S-ARC1 testaa myös jatkuvasti itseään sisäisellä elektroniikkayksiköllä. Jos sisäinen itsetesti ei onnistu, LED voi sammua tai alkaa vilkkua vihreänä tai punaisena. Tämä tapahtuu ilman laukeamista, jotta toiminta jatkuu ja vältetään ei-toivotut laukeamiset. Tällöin täytyy painaa testipainiketta: Jos suoja laukeaa, se on palautunut normaaliin toimintaan ja voidaan sulkea uudelleen. Jos suoja ei laukea, se täytyy vaihtaa: kutsu sähkötekniikan asiantuntija. Taattu turvallisuus Asennonosoitin (CPI) osoittaa käyttövivun lisäksi vihreällä tai punaisella valolla koskettimien todellisen asennon. Vihreä: koskettimet auki, OFF käyttövivun asennosta riippumatta. Punainen: koskettimet kiinni, ON. 03

6 6 MAKSIMAALINEN TURVALLISUUS ELPOLLA ASENNUKSELLA: S-ARC1 S-ARC1-valokaarivikasuoja integroidulla johdonsuojakatkaisijalla Tekniset tiedot S-ARC1 S-ARC1 M Standardit IEC/EN 62606; IEC/EN IEC/EN 62606; IEC/EN Sähkötoiminnot Napamäärä 1P + N 1P + N Nimellisvirta I n A 6 In 20 6 In 20 Nimellisjännite U e V Nimellinen eristysjännite U i V 500 V AC 500 V AC Ylijänniteluokka III III Likaantumisenkesto 2 2 Pienin toimintojännite V Ylijännitteen suojausraja V Nimellistaajuus z 50/60 50/60 Nimelliskatkaisukyky IEC :n mukaan äärimmäinen I cn A äärimmäinen I Nimelliskatkaisukyky cu ka 7,5 10 IEC :n mukaan käytönaikainen I cs ka 6 7,5 Nimellisvikavirtakatkaisukyky I cn 1 A Nimellinen syöksyjännitekestoisuus kv 4 (testijännite 6,2 kv (1,2/50) U imp merenpinnan tasossa, 5 kv metrissä) 4 (testijännite 6,2 kv merenpinnan tasossa, 5 kv metrissä) Eristystestijännite ind.taajuudella 1 min. ajan kv 2 (50/60 z, 1 min) 2 (50/60 z, 1 min) Termomagneettinen laukaisu tyypillinen B: 3 I n I m 5 I n C: 5 I n I m 10 I n Tärkeimmät mekaaniset ominaisuudet Energiarajaluokka 3 3 Kotelo Eristysluokka II, RAL 7035 Eristysluokka II, RAL 7035 Vipukytkin Eristysluokka IIIA, oranssi RAL 2004, suljettavissa ON-OFFasennoissa Eristysluokka IIIA, oranssi RAL 2004, suljettavissa ON-OFFasennoissa Asennonosoitus Vihreä/punainen ikkuna Vihreä/punainen ikkuna Sähköinen käyttöikä toimintakertaa toimintakertaa Mekaaninen käyttöikä toimintakertaa toimintakertaa Suojausluokkastandardin kotelo IP4X IP4X EN mukaan liittimet IP2X IP2X Iskunkestävyysstandardin IEC/EN mukaan 30 g 2 iskua 13 ms 30 g 2 iskua 13 ms Tärinänkestävyysstandardin IEC/EN mukaan Ympäristöolosuhteet (kostea lämpö) IEC/EN :n mukaan C / R 0,35 mm tai 5 g - 20 jaksoa taajuudella z ilman kuormaa 28 jaksoa, 55 C / % ja 25 C / % Lämpöelementin asetuksen viitelämpötila C Ympäristön lämpötila C ,35 mm tai 5 g - 20 jaksoa taajuudella z ilman kuormaa 28 jaksoa, 55 C / % ja 25 C / % Kokoonpano Yhdistäminen lisälaitteisiin Varastointilämpötila C Liitintyyppi vikasietoinen, kaksisuuntainen kaksoisruuviliitin (iskusuojattu) Liitinkoko kaapeleille mm² 25/25 25/25 Liitinkoko kokoojakiskoille mm² 10/10 10/10 Kiristysmomentti Nm 2,8 2,8 Kuorintapituus, kaapeli mm 12,5 12,5 Asennus 35 mm DIN-kiskoon, EN määräysten mukaisesti pikaliittimillä vikasietoinen, kaksisuuntainen kaksoisruuviliitin (iskusuojattu) 35 mm DIN-kiskoon, EN määräysten mukaisesti pikaliittimillä Kiinnitysasento vapaa vapaa Syötön lähde Ala- ja yläpuolelta Ala- ja yläpuolelta Tarkempia tietoja seuraavalla sivulla

7 VALOKAARIVIKASUOJA INTEGROIDULLA JODONSUOJAKATKAISIJALLA 7 S-ARC1 AFDD integroidulla johdonsuojakatkaisijalla, tarvikkeet, sähkökaaviot ja mitat S-ARC1, 6 ka Napamäärä Ominaisuudet Nimellisvirta I n A S-nro Tyyppi Tilauskoodi Pakkauskoot 1P+N 1P+N B C S-ARC1 B6 2CSA255901R S-ARC1 B10 2CSA255901R S-ARC1 B13 2CSA255901R S-ARC1 B16 2CSA255901R S-ARC1 B20 2CSA255901R S-ARC1 C6 2CSA255901R S-ARC1 C10 2CSA255901R S-ARC1 C13 2CSA255901R S-ARC1 C16 2CSA255901R S-ARC1 C20 2CSA255901R S-ARC1 M, 10 ka Napamäärä Nimellisvirta I n A S-nro Tyyppi Tilauskoodi Ominaisuudet Pakkauskoot 1P+N 1P+N B C S-ARC1 M B6 2CSA275901R S-ARC1 M B10 2CSA275901R S-ARC1 M B13 2CSA275901R S-ARC1 M B16 2CSA275901R S-ARC1 M B20 2CSA275901R S-ARC1 M C6 2CSA275901R S-ARC1 M C10 2CSA275901R S-ARC1 M C13 2CSA275901R S-ARC1 M C16 2CSA275901R S-ARC1 M C20 2CSA275901R Mitat mm System pro M compact -tarvikkeet Yhdistelmät tarvikkeiden kanssa S-ARC1 -R -R S-ARC 1 Apukosketin S2C-6R S- 85 6,8 45 -R Apukosketin Apu- tai S/ hälytyskosketin S/ () Apukoskettimena käytetty apu- tai hälytyskosketin ST-F Työvirtakela S2C-6R/ S2C-6-xxR S2C-S/6R S2C-S/6R F2C-A ST-F or UR or OR S/ () 17,5 44 UR Alijännitekela S2C-A TAI Ylijännitelaukaisija S2C-OVP S- S/ ()
