2 Sisällysluettelo Johdonsuojakatkaisijat, vikavirtasuojakytkimet ja vikavirtajohdonsuojakatkaisijat Ylijännitesuojat ja sysäysreleet Energiamittarit Kontaktorit ja välireleet Moottorin ylikuormitus- ja valvontareleet Moottorisuojakatkaisijat Ohjauskalusteet ja teholähteet Koteloidut kytkimet Lisätietoa

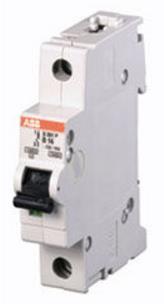

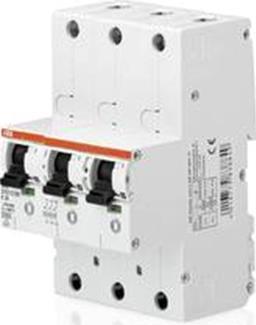

3 DIN-kojeet Johdonsuojakatkaisijat S200 Johdonsuojakatkaisijat 6kA, 10kA ja 25kA katkaisukyvyllä. B, C, D, K ja Z-käyrille. 1, 2, 3 ja 4-napai Saatavissa myös jousiliitäntäisenä (S200S) Löytyy mallit myös UL ja CSA-markkinoille S750 johdonsuojakatkaisija on selektiivinen, voidaan käyttää myös pääkytkimenä. Max 440V, 125A Korkean suorituskyvyn S500 ja S800 sarjojen johdonsuojakatkaisijat soveltuvat erityisesti teollisuuden vaativiin olosuhteisiin. Saatavilla laaja valikoima lisävarusteita kaikkiin sarjoihin. S200:ssa tuplaliittimet, kätevä ketjuttaa. v.1923 ensimmäinen ja nykyään paras johdonsuoja

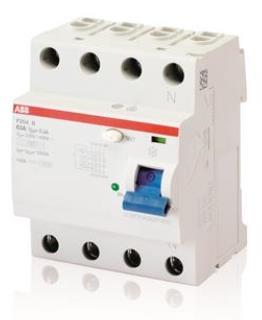

4 DIN-kojeet Vikavirtasuojakytkimet F200AC / F200A Vikavirtasuojakytkimet, AC/A-tyypit, eri tarkoituksiin (henkilö / komponentti suojaus) F202 kaksi napainen suojaus, nimellisvirta A F204 Nelinapainen suojaus, nimellisvirta A - 125A DDA 200 AC / DDA 200A Vikavirtayksiköt, AC/A-tyypit (liitetään 2- tai 4-napaiseen johdonsuojaan) Nimellisvirta 40A ja 63A. Vikavirtayksikössä on tappiavain joka estää sen liittämisen väärään johdonsuojaan. Luotettava valinta! Johdonsuojien kanssa sama muoto ja samat lisätarvikkeet

5 DIN-kojeet Vikavirtajohdonsuojakatkaisijat (yhdistelmät) DS200 sarja on saatavilla 6- ja 10kA katkaisukyvyllä. Laukaisukäyrille B ja C. 1-nap. suojaus on 2-moduulin levyinen. DSN201 on 1-moduulin levyinen yhdistelmäsuoja, katkaisukyky 6kA nimellisvirrat 6-25A, C-laukaisukäyrä. DS203NC on kompakti (4-mod) 4-nap (3P+N) yhdistelmäsuoja. 6kA katkaisukyky, nimellisvirta 6-32A. B- ja C-laukaisukäyrille. Samat lisätarvikkeet käyvät sekä johdonsuojiin, vikavirtasuojakytkimiin että yhdistelmäsuojiin. Kompakti koko soveltuu hyvin saneeraukseen

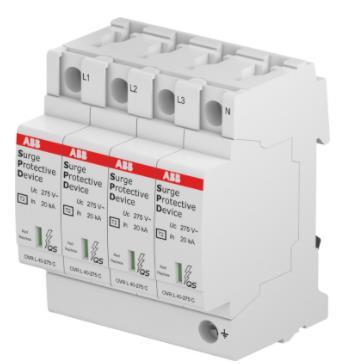

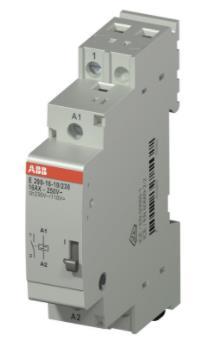

6 DIN-kojeet Ylijännitesuojat ja sysäysreleet E290 Sysäysrele, sähkömagneettisesti toimiva rele jolla voidaan toteuttaa yksinkertainen ja energiatehokas valaistuksenohjaus. E297 Välirele, sähkömagneettisesti toimiva DINkiskoasenteinen 18mm (1-mod.) leveä pienoiskontaktori jolla voidaan toteuttaa kytkinohjaus esim. valaistukseen. Ilmastointiin ja puhaltimiin OVR-ylijännitesuojat suojaavat sähköjärjestelmiä ja -laitteita salamaniskujen ja sähköverkon toimintojen aiheuttamilta lyhytaikaisilta yli- ja syöksyjännitteiltä. Kattava valikoima ylijännitesuojia kaikkiin sovelluksiin: T1, T1+T2, T2, T2+T3, T3, Data, PV, WT, LED (myös plug-in mallit) Yhteensopivia kaikkien ABB pro M compact - järjestelmän tuotteiden kanssa

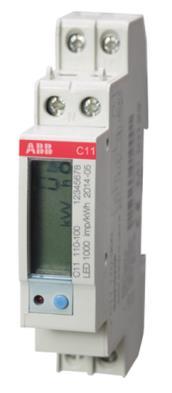

7 DIN-kojeet Energiamittarit C11 yksivaiheinen 40 A, 1 moduuli C13 kolmevaiheinen 40 A, 3 moduulia Pulssilähtö 100 imp/kwh Tarkkuusluokka 1 Myös MID-hyväksytty malli, luokka B B vaihe suoramittaus 65 A, 4 moduulia B vaihe suoramittaus 65 A, 4 moduulia, Modbus B vaihe suoramittaus 65 A, 4 moduulia, M-bus Pulssi (ohjelmoitava) Tarkkuusluokka 1 MID-hyväksyttyjä, luokka B Luotettava tapa mitata sähköä

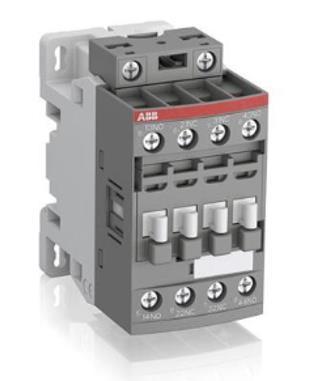

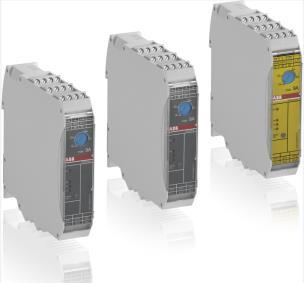

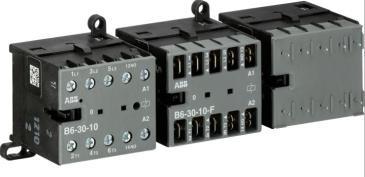

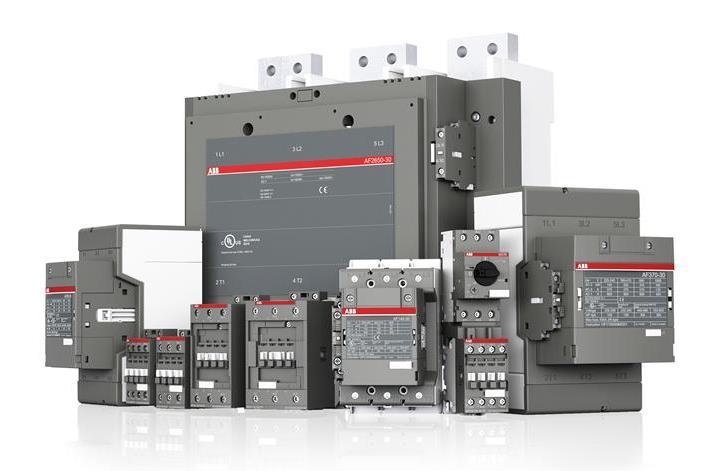

8 Kontaktorit Moottorin käynnistys B-kontaktorit B6 ac- ja BC6 dc-ohjaukselle 9A, 4kW Matala asennussyvyys ja hiljainen käyntiääni HF-hybridikäynnistimet 6,3A / 3kW Puolijohde- ja mekaaninen kytkentä sekä ylikuormitussuojaus Hätä-seis piireille ja ATEX käyttöön N. 30 miljoonaa kytkentäkertaa AF kontaktorit 560kW 400V, AC-3 saakka AF-sajassa on laajalla jännitealueella toimiva äänetön ja häiriöitä suodattava elektroninen ac/dc ohjattu kela Z-tyyppi suoralle PLC ohjaukselle ilman välirelettä Teollisuuteen, laitevalmistukseen, kiinteistöihin maalla ja merellä

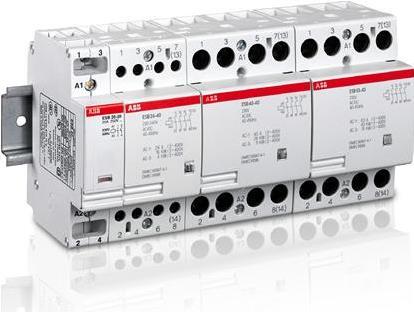

9 Apukontaktorit ja -releet Apukontaktorit ja välireleet NF- ja NFz-apukontaktorit 4 tai 8 kosketinta Elektronisesti ohjattu ac/dc laajajännitekela, Z-tyyppi suoralle PLC ohjaukselle ilman välirelettä K6- ja KC6-apukontaktorit 4-kosketinta K6 ac-ohjaus, KC6 dc-ohjaus Matala asennussyvyys, hiljainen käyntiääni CR ja R600 väli- ja liitäntäreleet Pistokantareleet ja kapeat liitäntäreleet ESB ja EN apukontaktorit 2-4 kosketinta ESB max. 63 A, EN max. 40A ESB hiljainen käyntiääni Erityisesti kiinteistökeskuksiin ja DIN-aukko asennuksiin

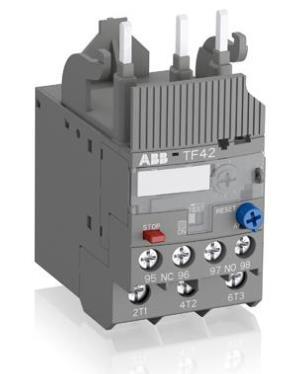

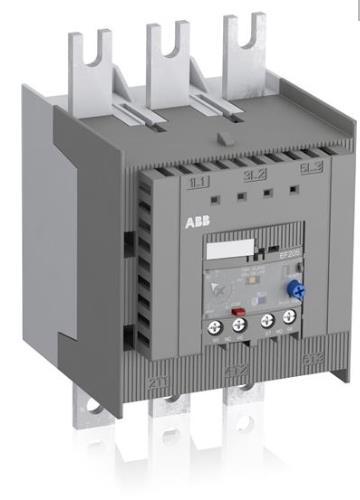

10 Lämpöreleet Moottorin ylikuormitusreleet Bi-metallilämpörele TF-relesarja sopii suoraan AF kontaktorisarjaan Moottorin ylikuormitussuojaus vaihevikasuojauksella Yksi ja kolmevaihekytkennöille Laukaisuluokka 10 Aseteltava moottorin nimellisvirta, sinetöitävä suojakansi Lämpötilakompensoitu +60ºC saakka Tuotesarjat ovat ATEX hyväksyttyjä Elektroninen lämpörele EF-relesarja sopii suoraan AF kontaktorisarjaan Moottorin ylikuormitussuojaus vaihevikasuojauksella Kolmevaihekytkennöille Laukaisuluokan valinta liukukytkimellä 10E, 20E tai 30E Laaja moottorin nimellisvirran asettelualue, sinetöitävä suojakansi Lämpötilakompensoitu 70ºC saakka Tuotesarjat ovat ATEX hyväksyttyjä

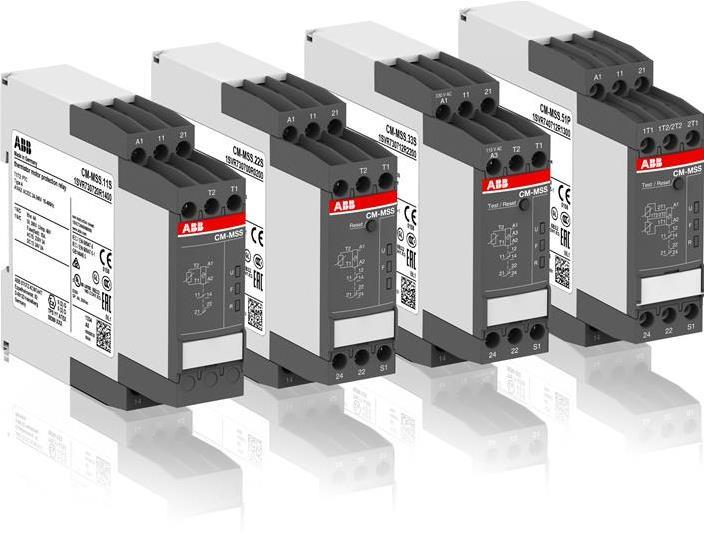

11 Moottorin valvontareleet Moottorin lämpötilan valvonta Termistorireleet CM-MS_ -relesarjat 1 tai 2 PTC-anturipiirin valvontaan Lämpötilan ylä- ja/tai alarajavalvonta ATEX-hyväksytyt ratkaisut Moottorin lämpötilan valvontareleet CM-TCS ja C51_ -relesarjat PT100, PT1000, KTY83, KTY84 tai NTC anturipiireille ºC

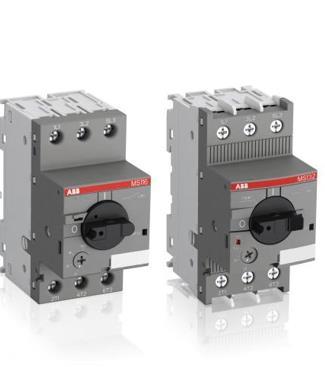

12 Moottorinsuojakatkaisijat Moottorinsuojakatkaisijat Tuotesarjat MS A, 50/10kA MS A. 100/25kA MS A, 100/30kA Lisäksi MS5100: A, 50kA Moottorin manuaalinen ohjaus vääntimellä, lukittava Suojaukset: Oikosulku, ylikuormitus, vaihevika Erotusominaisuus IEC/EN mukaan Oikosulkulaukaisun erillinen indikointi MS132 ja MS165 sarjat ovat ATEX hyväksyttyjä Lisäksi MO-tyypit: Vain oikosulkulaukaisu MS -T: Muuntajakäynnistys

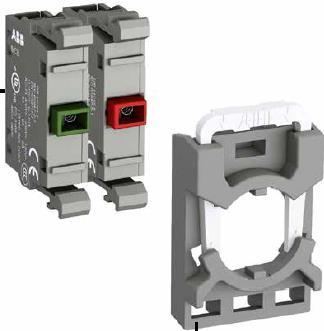

13 Ohjauskalusteet Ohjauskalusteet Modular-sarja IP66 Koskettimet max 6 kpl, pidike ja operaattori tilataan erikseen 690V, I th = 10A Painikkeet, valintakytkimet, kaksoispainikkeet, potentiometrit, Joystick, Reset-painikkeet, merkkivalot, hätä-seis Matala/korkea, palautuva/palautumaton, valaistu, lukittu Compact-sarja IP69K Toimiva kokonaisuus tilataan yhdellä koodilla, yksi tai kaksi kosketinta U = 300V, I th = 5A Painikkeet, valintakytkimet, led-merkkivalot, summerit, hätä-seis, heavy-duty Valaistu tai valaisematon Tyhjät ja asennetut kotelot

14 Teholähteet Tehonsyöttöratkaisut CP-D Valkoinen, DIN-aukkoasenteinen 12/24 VDC, 100 W, Imax 4,2 A Kiinteistökeskukset CP-E Din-kiskolle asennettava 5/12/24/48 VDC, 539 W, Imax 20 A Laite- ja sarjavalmistus, kevyet teolliset kohteet CP-C.1 Din-kiskolle asennettava 24 VDC, 508W, I = 5/10/20 A Laite ja sarjavalmistus, raskaat teolliset kohteet CP-C.1.A-RU ja CP-D-RU Rinnankäyttöyksikköt teholähteille CP-B Ultrakondensaattoritekniikka tehonsyötön varmistamiseen 24 VDC, I = 3/10/20 A, 1/10/8kWs

15 Koteloidut kytkimet OTP-koteloidut kytkimet 16 A 90 A Varmatoiminen turvalaite Jokainen kytkin on testattu IEC mukaan Kolmen riippulukon lukitus Luotettava asennonosoitus IP65 luokitus Muovikotelot 3-, 4-, ja 6 napaisina Myös EMC ja ATEX-kotelot Ylivertaisen luotettava ja helposti asennettava

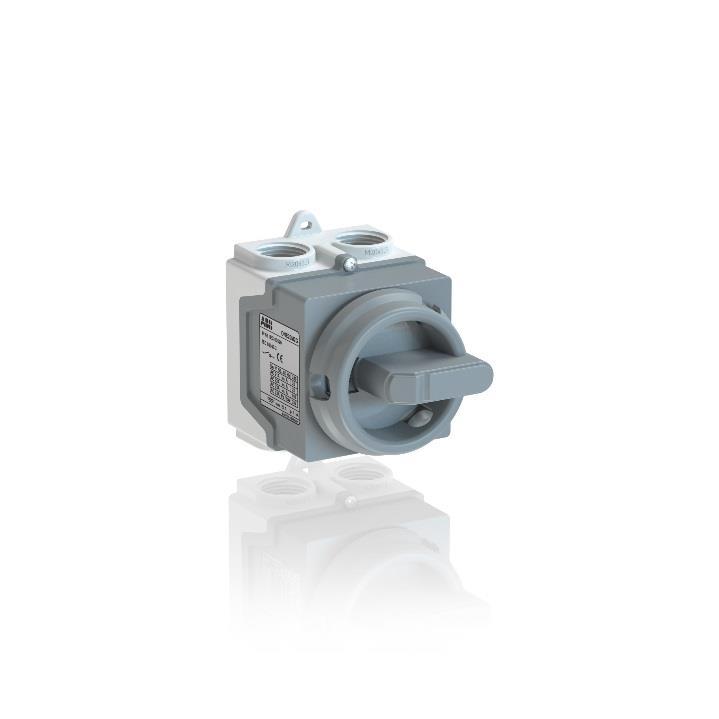

16 Koteloidut kytkimet Muut koteloidut kytkimet A BWS sivustaohjattava, muovikoteloitu malli 16-25A, 3 napainen, myös apukoskettimillilla LBAS sivustaohjattava, alumiinikoteloitu malli EMC, 16A ONE20. Muovikoteloitu kytkin 2-napainen, AC21A 20A Ylivertaisen luotettava ja helposti asennettava

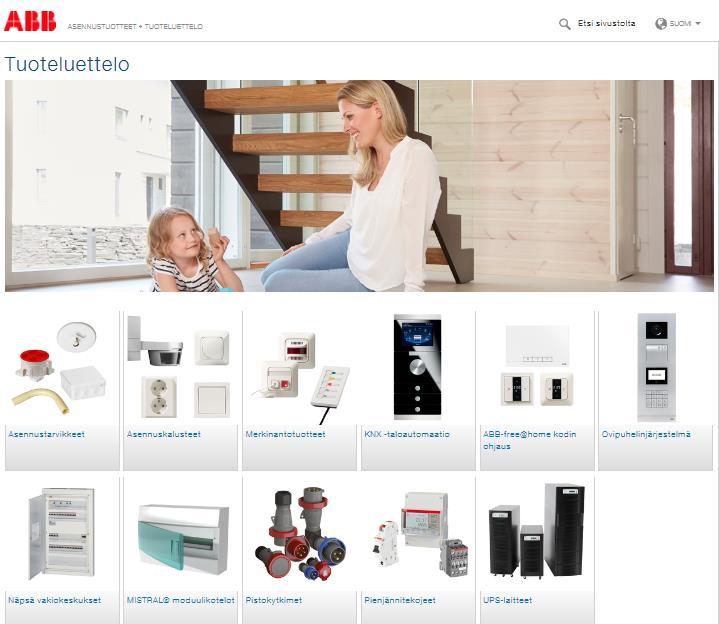

17 Lisätietoa PDF-tuoteluettelo Nettisivut asennustuotteet.fi/catalog/
