Pyörivä lämmönsiirrin EURA jaettu roottori, koko 50 53

Transkriptio

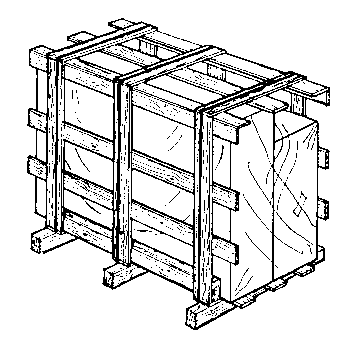

1 Toimitettavat Koko toimitetaan aina kahtena osana ja roottori jaettuna, katso kuvaa 2. Mittausnipat 1835 Kuva 1 Kuva 2 Mitta- ja painotiedot 3348 ø D Huoltotila D/2 Nosto ja kuljetus Kunkin laiteryhmän painotiedot on ilmoitettu kojekilvessä. Kukin laiteryhmä on pakattu kuvan 3 mukaan. Pakkaukset voidaan kuljettaa esim. trukilla, kuormalavojen kuljetusvaunulla tai tasapohjaisella tavaravaunulla. Nostot voi tehdä kuvien 9 11 mukaan A Kuva 6 Kuva 3 Koko A ø D Paino, kg Fläkt Woods 3221 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

2 Jaettuna toimitetun lämmönsiirtimen asennus Tarvittavat työkalut ja tarvikkeet Toimitus A. Lämmönsiirrin toimitetaan puukehikossa, kuva 7. B. Yläosa, roottori ja vaippa, sijoitettuna kuljetussuojaan, joka on varustettu nostokorvalla, kuva 8. C. Alaosa, jossa on valmiiksiasennettu roottorin puolisko ja käyttömoottori, kuva 8. Muovipussi, joka sisältää tarvittavat ruuvit, mutterit ja aluslaatat. A Kuva 7 Kuva 4 B Käsittele roottorimateriaalia varovaisesti. Fig. 5 C 1835 Kuva 8 Fläkt Woods 3221 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

3 Osien nosto Osat nostetaan kuvien 9, 10 ja 11 mukaan. Alaosaa (kuva 9) nostettaessa käytetään nostosilmukoita. Asennus Alustan on aina oltava tasainen asennetaanpa lämmönsiirrin lopulliselle alustalle tai ei. Epätasaisuudet tulee korjata. Lämmönsiirrin on sijoitettava sellaiseen paikkaan, että sen sivut jäävät vapaiksi roottorin lopputarkastusta ja tiivisteiden säätöä varten. Alaosa on kiinnitettävä ennen työn aloittamista, jotta se ei kaatuisi pystyasennuksen aikana. Kiinnityksen voi tehdä joko kuvan 12 tai 13 mukaan. Lämmönsiirrin asennetaan pystyasennuksena. Jos se ei ole mahdollista, asennuksen voi myös suorittaa vaaka-asennuksena näiden ohjeiden mukaan. Kuva 9 Kuva 12. Jonkin poikittaistuen ruuviin kiinnitetty vastatuki. Kuva 10 Huom! Yksi vastatuki lämmönsiirtimen kummallekin puolelle. Kuva 13. Kulmatuet, jotka on kiinnitetty kuhunkin kulmaan lattiaa tai seinää vasten Kuva 11 Fläkt Woods 3221 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

4 11 Transportsäkring Asennussuoja Kuva 17. Alaosa Tärkeää! Asennussuoja on jätettävä paikalleen roottorilohkojen asennuksen ajaksi. Kuva 14. Poista roottorin suojus, kuljetussuoja 11. Nosta roottorin puolisko Kuva 18. Asenna puolat 16 napaan sekä kiinnityskulmat 17 peitelevyihin toimituksen mukana olevalla ruuvilla. Löysään asennettu Kuva 15. Poista pyyhkäisylevyt 12 ja kiristysvanteet 13. Säilytä ruuvit. Voitelunippa Kuva 16. Taivuta alas nostovarret 14 ja nosta roottorinlohkot 15 ja puolat 16. Kuva 19. Kiristä puolaruuveja hieman käsin. Puolan pitää liukua ruuviliitoksessa. Fläkt Woods 3221 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

5 Kuva 20. Roottorin lohkot on varustettu kuvan 21 mukaisella tunnuskoodilla. Kuva 23. Sijoita sisempi vaippu roottorin kehälle. 2 Tämä on tehtaalla merkitty tunnuskoodi. 1 3 Kuva 24. Asenna kiristysnauhat, jotka tulevat alempaa roottorinpuoliskoa vasten. Viisto kulma Kuva 21. Esimerkki valmiiksiasennetusta roottorista. Eri lohkot on järjestetty tunnuskoodinumeroinnin mukaan numerot samaansuuntaisina. M10 x 80 Tämä on asennusjärjestys Lukkomutteri Kuva 25. Asenna muut kiristysnauhat. Viisto kulma käännetään ulospäin. Käytä mukana toimitettua ruuvia, M10 x 80, ja aluslaattoja ja lukkomutteria. HUOM! Lukkomuttereita on käytettävä. Kuva 22. Nosta roottorin lohkot asennusjärjestyksessä kuvan mukaan (ei numerojärjestyksessä). Fläkt Woods 3221 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

6 21 Viisto kulma Kuva 26. Jos etäisyys on liian suuri kahdelle viimeiselle ruuville, käytä kierretankoa 21. Kiristä ensin toinen kiristysnauha, kunnes ruuvi M10 x 80 voidaan asentaa toiselle kiristysnauhalle. Poista kierretanko ja asenna jäljellä oleva ruuvi. Kuva 29. Löysää kiristettyjä puolaruuveja hieman. Kiristä sitten kiristysnauhojen ruuviliitokset vähän kerrallaan. Varmista, että kiristysnauhojen välinen etäisyys on suunnilleen sama kunkin puolan kohdalla. Kiristä sitten kaikki liitokset 10 Nm:iin, sitten 20 Nm:iin ja lopuksi 25 Nm:iin. Kun kaikki kiristysnauhojen ruuvit on kiristetty, tarkistetaan vielä kerran puolien asento ja roottorin pyöreys. Sitten puolaruuvit kiristetään 50 Nm:n momentilla. Roottori Puola 10 Nm 20 Nm 25 Nm 50 Nm Irrota vastamutterit Kuva 27. Ennen kuin kiristysnauhat voidaan kiristää, täytyy vastamutterit ( 4 kpl), jotka pitelevät alempaa roottorin puoliskoa, irrottaa. Irrota asennussuojat, katso kuvaa 28. Pyöritä roottoria siten, että vastamutterit tulevat ylöspäin, kun ne irrotetaan. 18 Kuva 30. Roottorilohkojen kehänsisäreunan on sijoituttava likimäärin puolien merkkireikien keskelle. Kuva 28. Poista roottorin puoliskon kuljetussuojat 18, yksi kummaltakin puolelta. Fläkt Woods 3221 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

7 A X Kuva 31. Mittaa roottorin tasaisuus mittaamalla etäisyys A kullekin puolalle. Sallittu poikkeama enintään 2 mm. Puolaa säädetään löysäämällä sen ruuvit navalta ja lukitsemalla ne sitten kun puola on oikeassa asennossa. Puolaa voi siirtää oikeaan asentoon puristimen tai vipuvarren avulla. Käännä roottoria ja säädä muut puolat samalla tavalla. Puolaruuvien kiristysmomentti on 50 Nm. Roottorin pyöreys tarkistetaan. Poikkeama saa olla enintään 5 mm. Suojaseinä Harjatiiviste Välys noin 8 mm Kuva 32 Kuva 34. Roottorin tiivistysvälyksen säätö: Merkitse yhtä puolaa esim. X:llä. Mittaa A mitta tämän X:llä merkityn puolan kohdalta. Pyöritä roottoria puoli kierrosta ja mittaa B mitta saman puolan kohdalta. Jos mitta A = B, on roottorin akseli suorassa kulmassa. Enintään 2 mm:n poikkeama sallitaan. Käännä roottoria vielä 1/6 kierrosta, niin että X:llä merkitty puola tulee poikittaistuen kohdalle pisteessä C, ja suorita mittaus. A-, B- ja C-mittojen välinen suurin sallittu poikkeama saa olla 2 mm. Tarkasta, että tiivistysvälys on 8 mm. Kuva 33. Asenna ulommat vaippalevyt 12. Varmista, että ne ulottuvat sisempien vaippalevyjen reunan yli ja lepäävät puolan laippaa vasten. Ulompien vaippalevyjen sisälaippapintojen alla on tällöin sokkoniittien litteän osan levättävä sisempien vaippalevyjen reunoilla kuvan 32 mukaan. Ulommat vaippalevyt kiinnitetään sokkoniiteillä kummastakin päästä yllä olevan kuvan mukaan. Fläkt Woods 3221 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta

8 Kuva 35. Roottorin akseli säädetään irrottamalla roottorikiinnikkeiden ruuvit, 1 ja 2, roottorin kummaltakin puolelta. A- ja B-mitat, katso kuvaa 34, voidaan nyt säätää painamalla roottori käsin oikeaan asentoon. C-mitta säädetään säätöruuveilla 3. Roottorikiinnikkeiden ruuvien 1 kiristysmomentti on 53 Nm. Kuva. 37. Asenna ylempi vaipanpuolisko. Lukitus tehdään ulkopuelelta ruuveilla 1 ja sisäpulolta ruuveilla 2. Kiinnitä pylväs 3 ja paneeli 4 ruuveilla keskuspalkkiin. Asenna ylemmän tarkastusluukun sarana reikiin 5. Tarkista välys suojaseinän kohdalla, katso kuvaa 34. Keskitetty käyttöhihna Käyttöpyörä Reiät on peitettävä alumiiniteipillä. Kuva 36. Napa-aluslaatan asennus. Kuva 38. Pujota itsekiristyvä käyttöhihna roottorin ja moottorin käyttöpyörän päälle. Moottorin ja käyttöhihnan säätö. Tarkista, että käyttöhihna tulee kuperan käyttöpyörän keskelle. Jos hihna pyrkii vetämään johonkin suuntaan, irrota moottorin kiinnitysruuvit ja säädä siten, että hihna tulee keskelle. Fläkt Woods 3221 FI Pidätämme oikeuden muutoksiin niistä ennalta ilmoittamatta
