1 Asennus- ja käyttöohje Kanavapoltin (fi) ANTTI-TEOLLISUUS OY Koskentie Kanunki, Kuusjoki Puh Fax antti@antti-teollisuus.fi
2 2
3 Sisällysluettelo 1. Yleistä 7 2. Turva ohjeita ja määräyksiä 3. Asennuspaikan huomioiminen 7 4. Tarvittavat komponentit ennen kaasupoltinta 8 5. Yleiset asennusohjeet kaikkia malleja koskevat Asetusarvojen asentaminen lämpötilasäädin yksikköön Lämpötila-anturin, paine-erokytkimen, sekä paineliitännän asentaminen ja säteilysuojan sijoittaminen UV-valon tunnistimen tuuletusputken asentaminen ja polttimen paineletkun liittäminen Asennusohjeet 17 2W MODULI Peltiosat kokoonpano 18 Kanavapoltin A71296 ja A kokoonpano Kanavapoltin moduulin sivujen ja toisen päädyn kokoaminen Kanavapoltin moduulin etupuolen kokoaminen Kanavapoltin moduuliin tukien asentaminen Kanavapoltin kolmannen kerroksen kokoaminen Kanavapoltin moduulin polttimen tukien asentaminen Kanavapoltin moduuli maljapolttimen asentaminen Kanavapoltin moduuli puhallin kotelon asentaminen Kanavapoltin moduuli puhallinkotelon asentaminen Kanavapoltin moduuli puhallinkotelon asentaminen Kanavapoltin moduuli puhaltimen tukien kokoonpano Kanavapoltin moduuli puhaltimen tukien kokoonpano Kanavapoltin moduuli puhaltimen tukien kokoonpano Kanavapoltin moduulin puhaltimen tukien kokoonpano Kanavapoltin moduulin maatukijalkojen asennus Kanavapoltin moduuli sadesuojan asentaminen Poltin kokoonpano 38 Kaasupoltin 1,5MW ja kokoonpano Polttimien väliputkien asentaminen Kanavapolttimen ulkopuolelle tulevat osat Sytytyskaasun osien asentaminen Paikalleen asennetun kanavapoltin moduulin loppu kokoaminen 43 Antti-Teollisuus Oy

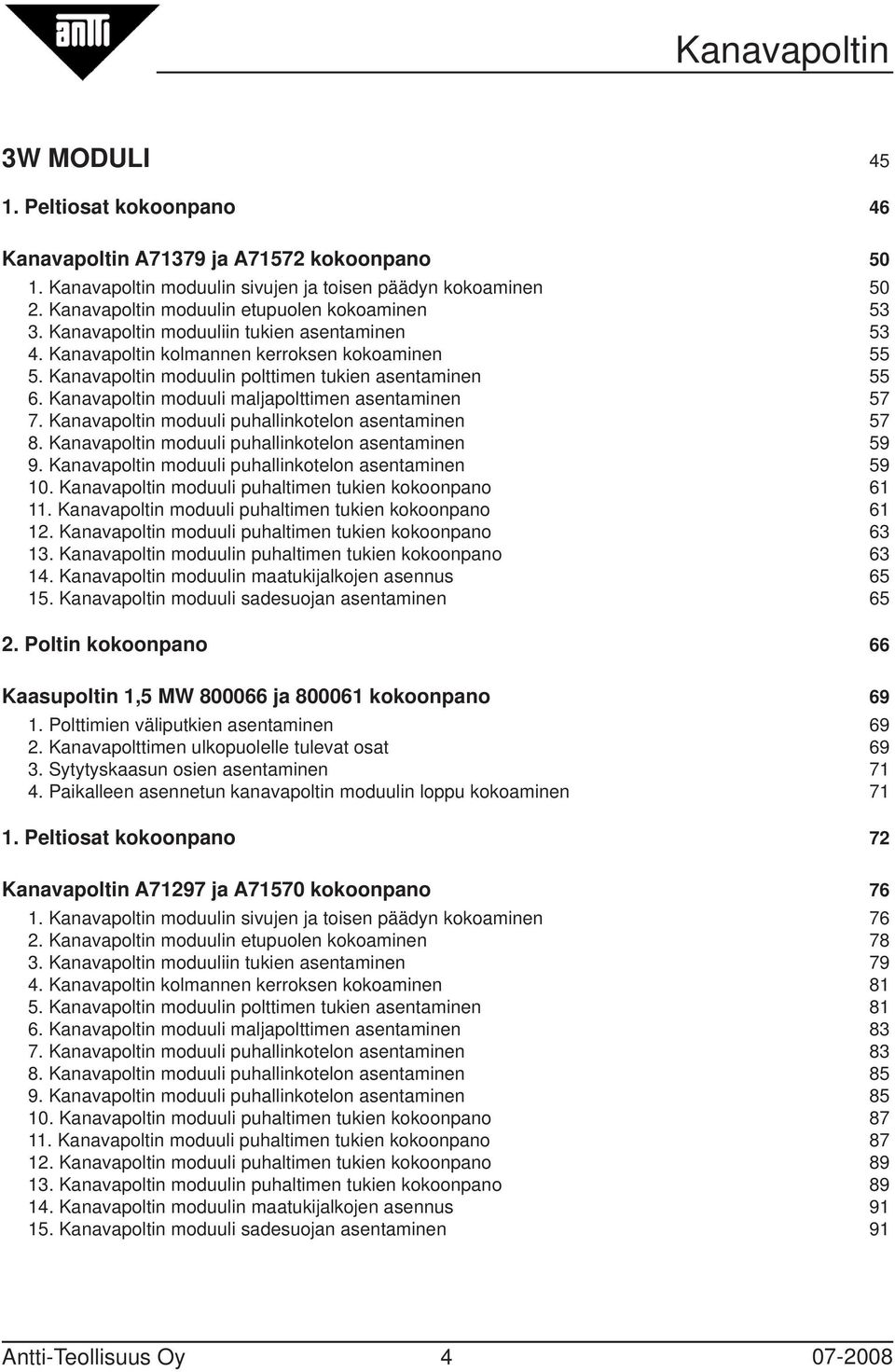

4 3W MODULI Peltiosat kokoonpano 46 Kanavapoltin A71379 ja A71572 kokoonpano Kanavapoltin moduulin sivujen ja toisen päädyn kokoaminen Kanavapoltin moduulin etupuolen kokoaminen Kanavapoltin moduuliin tukien asentaminen Kanavapoltin kolmannen kerroksen kokoaminen Kanavapoltin moduulin polttimen tukien asentaminen Kanavapoltin moduuli maljapolttimen asentaminen Kanavapoltin moduuli puhallinkotelon asentaminen Kanavapoltin moduuli puhallinkotelon asentaminen Kanavapoltin moduuli puhallinkotelon asentaminen Kanavapoltin moduuli puhaltimen tukien kokoonpano Kanavapoltin moduuli puhaltimen tukien kokoonpano Kanavapoltin moduuli puhaltimen tukien kokoonpano Kanavapoltin moduulin puhaltimen tukien kokoonpano Kanavapoltin moduulin maatukijalkojen asennus Kanavapoltin moduuli sadesuojan asentaminen Poltin kokoonpano 66 Kaasupoltin 1,5 MW ja kokoonpano Polttimien väliputkien asentaminen Kanavapolttimen ulkopuolelle tulevat osat Sytytyskaasun osien asentaminen Paikalleen asennetun kanavapoltin moduulin loppu kokoaminen Peltiosat kokoonpano 72 Kanavapoltin A71297 ja A71570 kokoonpano Kanavapoltin moduulin sivujen ja toisen päädyn kokoaminen Kanavapoltin moduulin etupuolen kokoaminen Kanavapoltin moduuliin tukien asentaminen Kanavapoltin kolmannen kerroksen kokoaminen Kanavapoltin moduulin polttimen tukien asentaminen Kanavapoltin moduuli maljapolttimen asentaminen Kanavapoltin moduuli puhallinkotelon asentaminen Kanavapoltin moduuli puhallinkotelon asentaminen Kanavapoltin moduuli puhallinkotelon asentaminen Kanavapoltin moduuli puhaltimen tukien kokoonpano Kanavapoltin moduuli puhaltimen tukien kokoonpano Kanavapoltin moduuli puhaltimen tukien kokoonpano Kanavapoltin moduulin puhaltimen tukien kokoonpano Kanavapoltin moduulin maatukijalkojen asennus Kanavapoltin moduuli sadesuojan asentaminen 91 Antti-Teollisuus Oy
5 2. Poltin kokoonpano 92 Kaasupoltin 2,0 MW ja kokoonpano Polttimien väliputkien asentaminen Kanavapolttimen ulkopuolelle tulevat osat Sytytyskaasun osien asentaminen Paikalleen asennetun kanavapoltin moduulin loppu kokoaminen 97 4W MODULI Peltiosat kokoonpano 100 Kanavapoltin A71381 ja A71573 kokoonpano Kanavapoltin moduulin sivujen ja toisen päädyn kokoaminen Kanavapoltin moduulin etupuolen kokoaminen Kanavapoltin moduuliin tukien asentaminen Kanavapoltin kolmannen kerroksen kokoaminen Kanavapoltin moduulin polttimen tukien asentaminen Kanavapoltin moduuli maljapolttimen asentaminen Kanavapoltin moduuli puhallinkotelon asentaminen Kanavapoltin moduuli puhallinkotelon asentaminen Kanavapoltin moduuli puhallinkotelon asentaminen Kanavapoltin moduuli puhaltimen tukien kokoonpano Kanavapoltin moduuli puhaltimen tukien kokoonpano Kanavapoltin moduuli puhaltimen tukien kokoonpano Kanavapoltin moduulin puhaltimen tukien kokoonpano Kanavapoltin moduulin maatukijalkojen asennus Kanavapoltin moduuli sadesuojan asentaminen Poltin kokoonpano 118 Kaasupoltin 2,0 MW ja kokoonpano Polttimien väliputkien asentaminen Kanavapolttimen ulkopuolelle tulevat osat Sytytyskaasun osien asentaminen Paikalleen asennetun kanavapoltin moduulin loppu kokoaminen 123 Kanavapoltin A71298 ja A71571 kokoonpano Kanavapoltin moduulin sivujen ja toisen päädyn kokoaminen Kanavapoltin moduulin etupuolen kokoaminen Kanavapoltin moduuliin tukien asentaminen Kanavapoltin kolmannen kerroksen kokoaminen Kanavapoltin moduulin polttimen tukien asentaminen Kanavapoltin moduuli maljapolttimen asentaminen Kanavapoltin moduuli puhallinkotelon asentaminen Kanavapoltin moduuli puhallinkotelon asentaminen Kanavapoltin moduuli puhallinkotelon asentaminen Kanavapoltin moduuli puhaltimen tukien kokoonpano Kanavapoltin moduuli puhaltimen tukien kokoonpano Kanavapoltin moduuli puhaltimen tukien kokoonpano Kanavapoltin moduulin puhaltimen tukien kokoonpano 139 Antti-Teollisuus Oy
6 14. Kanavapoltin moduulin maatukijalkojen asennus Kanavapoltin moduuli sadesuojan asentaminen Poltin kokoonpano 142 Kaasupoltin 3,0 MW ja kokoonpano Polttimien väliputkien asentaminen Kanavapolttimen ulkopuolelle tulevat osat Sytytyskaasun osien asentaminen Paikalleen asennetun kanavapoltin moduulin loppu kokoaminen Ohjauskeskuksen säätimet Huomioitava ennen käyttöönottoa Käyttöohje Käynnistys Sammutus polttimen ohjauskeskuksesta Huolto Vuosihuolto Käytön aikainen huolto Vian haku Takuu 151 EY-Vaatimustenmukaisuusvakuutus 153 Antti-Teollisuus Oy
7 1. Yleistä Tämä kirja käsittelee Antti-kanavapoltinmoduulien asennusta ja käyttöä. Kanavapolttimia on kahdella eri kaasulla toimivia; nestekaasu ja maakaasu. Peruskomponenteiltaan polttimet ovat samanlaisia. Tarkista kanavapolttimen tyyppikilvestä, että olet saanut oikeanlaisen polttimen. Tarkemmat tiedot kanavapoltinmoduulista näet kanavapolttimen mukana tulleesta tyyppikilvestä. Asenna tarrakilpi helposti luettavaan paikkaan huomioiden kuitenkin polttimen lämmön, ettei tarra vaurioidu. Nopean avun saamiseksi käyttöhäiriöissä ja varaosatilausten helpottamiseksi on myyjälle tai huoltoon aina ilmoitettava koneen tyyppikilvessä olevat tiedot. Kanavapoltin on tarkoitettu viljankuivurin lämmittämiseen. Puhallinyksiköillä aiheutetaan ilmanvirtaus kanavapolttimen ja kuivurin läpi. Kuivausilman lämpötila voi olla maksimissaan 150 C. Perusperiaate on, että viljankuivuri asennetaan uunin ja puhaltimen väliin siten, että kanavapoltin on yksi kuivurin ilmapäädyn osa. Ilma kulkee kuivurikennoston läpi ja poistoilmapäädystä imurille. Kanavapoltin toimitetaan osina, johon kuuluu maljapolttimet komponentteineen ja peltiosat kanavapoltinmoduulille. Koottaessa kanavapoltin moduuli on ammattilaisten suoritettavat lopulliset kytkennät ja tarkastukset sähkö- ja kaasuliitännöissä. 2. Turva ohjeita ja määräyksiä Asentaminen edellyttää ao. oikeudet omaavan ammattitaitoisen sähkö- ja kaasuasentajan käyttöä. Rakentamisessa ja kaasukytkennöissä on huomioitava tarvittavat luvat esim. kaasuntoimittajalta sekä rakentamiseen liittyvät luvat. Lisätietoja saat paikallisilta rakennusviranomaisilta. 3. Asennuspaikan huomioiminen Asennuspaikan valintaan vaikuttavat muiden rakennuksien etäisyydet sekä kuivurissa roskaputken sijoitus. Poistoilmanputken on oltava eripuolella kuin polttimen ja huomioitava, ettei roskat ja pölyt kulkeudu imuverkkoon. HUOM! ROSKIEN JOUTUMINEN UUNIN IMUILMAAN AIHEUTTAA TULIPALOVAARAN! Antti-Teollisuus Oy
8 4. Tarvittavat komponentit ennen kaasupoltinta Riippuu tarpeista ja olosuhteista tarvitaanko kaikkia komponentteja: - höyrystin, paine 1 1,5 bar alentimella tai ilman - painemittari ennen paineenalenninta - kaasumäärämittari, suositeltava Asentaminen edellyttää ao. oikeudet omaavan ammattitaitoisen sähkö- ja kaasuasentajan käyttöä. Rakentamisessa ja kaasukytkennöissä on huomioitava tarvittavat luvat esim. kaasuntoimittajalta. Lisätietoja saat paikallisilta rakennusviranomaisilta. Kaasupolttimen mukana toimitetaan polttimen toimilaitteiden kytkentäkaavio. Liityntäohje kuivurin ohjauskeskukseen toimitetaan keskuksen mukana. 5. Yleiset asennusohjeet kaikkia malleja koskevat Nämä ohjeet ovat yleiset asennusohjeet jokaiselle kanavapoltin mallille. Kaasu putkien koko ja paineet: Maakaasu (NG) mbar mbar mbar mbar mbar GAS MODULS HG /2 11/2 11/2 HG /2 11/2 HG-200 NA Nestekaasu (LPG) mbar mbar mbar mbar mbar GAS MODULS HG /2 11/ HG /2 11/2 11/2 11/2 HG /2 11/2 11/2 Kaasu moduuleita on HG-100 mallissa 2 kpl, HG-150 mallissa 3 kpl ja HG-200 mallissa 4 kpl. Antti-Teollisuus Oy
9 5.1 Asetusarvojen asentaminen lämpötilasäädin yksikköön Säätöarvot tarvitsee syöttää tehon säätöyksikköön ennen käyttöä. Katso asetusarvo alla olevasta taulukosta. Asetuksia lähdetään syöttämään 3 tasolta, ja tämän jälkeen tasot (levels)1 ja 2. Kaaviossa olevat * kuvaa muuttuvaa arvoa, esim. A*, on asetusarvosivun taulukosta katsottuna A3, joka määräytyy aikaisemmin syötettyjen arvojen mukaan. 1. LEVEL A3 A3h 10 (ON OFF) 2 (hysteresis) 2. LEVEL GAIN 3.5 5,1 int 55 der 12 nres 0 dzon 2 (dead zone) 3. LEVEL inp 100 SHFt 0 PüLo 0 PüHi 0 SPLo 0 Setpoint min. SPHi 130 Setpoint max. out (valve positioning control type2.) Epid 0 Yt 15 (servomotor running time) Yd 1 YLo 5 YHi 100 dlin 0 LiLo 0 LiHi 0 A2d A3d 1 A4d A5d A23L 0 con 0 Adr 1 For more information, see Antti-Teollisuus Oy
10 Antti-Teollisuus Oy
11 Antti-Teollisuus Oy
12 Antti-Teollisuus Oy
13 5.2 Lämpötila-anturin, paine-erokytkimen, sekä paineliitännän asentaminen ja säteilysuojan sijoittaminen Anturit asennetaan ilmapäädyn sivulevyyn, kipinäverkosta (A71574) yksi alaspäin (kts kuva sivu 14). Asennettaessa tulee huomioida johtojen ja letkun asentaminen siten, etteivät lämpö/terävät reunat vaurioita johtoja ja putkea, eikä pidemmällä ajalla hankaudu rikki. Ilmakanavan peltiin porataan reijät. Paineliitännän tunnistusputki kiinnitetään itseporautuvillaruuveilla kiinni peltiin. Paine-erokytkin 1SW asennetaan kuivuriin alemmaksi, jotta siihen pääsee helposti käsiksi, säätötoimenpiteitä varten. Kiinnitetään lämpötila-anturi paikalleen, varmistutaan riittävästä kiinnityksestä, ettei paineenvaihtelut löystytä kiinnitystä. Ilmakanavan säteilysuoja (numero 1) asennetaan kanavapolttimesta seuraavaan moduuliin, kts kuva s. 14. Yksityiskohtaiset asennusohjeet löytyvät kuivurikohtaisesta ILMAPÄÄDYT 1.0 asennusohjeesta. Antti-Teollisuus Oy

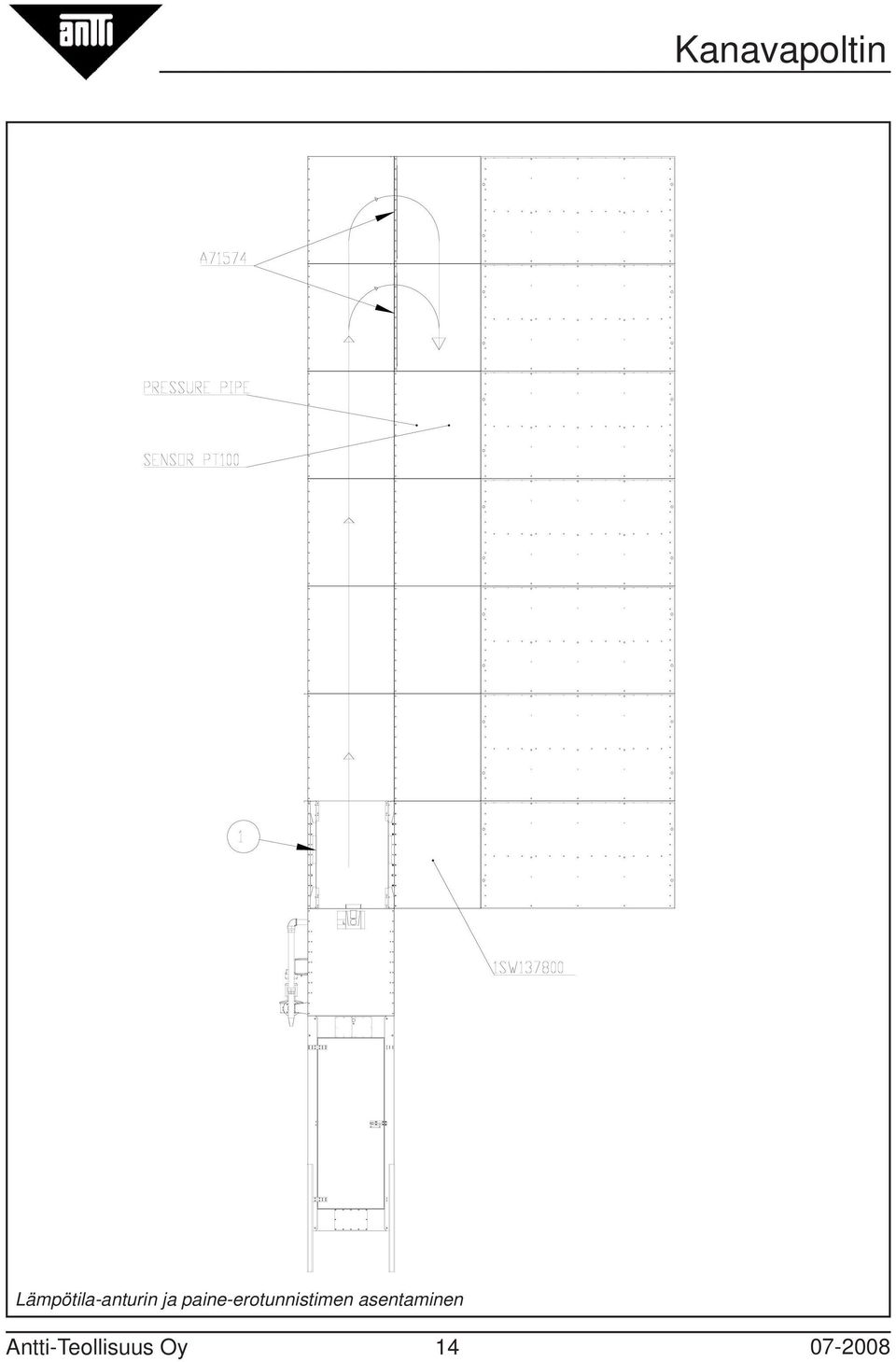

14 Lämpötila-anturin ja paine-erotunnistimen asentaminen Antti-Teollisuus Oy
15 5.3 UV-valon tunnistimen tuuletusputken asentaminen ja polttimen paineletkun liittäminen UV-valon tunnistin tarkkailee liekkiä ja jos tulta ei ole, se antaa tiedon ohjauskeskukselle ja kaasunsyöttö katkaistaan. Tuuletusilmaputkella pidetään näköyhteys puhtaana UV-valon tunnistimelta maljapolttimelle ja näin pidetään toimintavarmuus korkealla. Kanavapolttimen puhallinosaan laitetaan tuuletusputken pää ja putki taivutetaan sopivaksi ja liitetään UV-valo tunnistimeen kulmanipalla ( katso osio 6. Poltin kokoonpano). Puhallinkotelon kylkeen porataan halkaisijaltaan 13 mm reikä, josta saadaan 12 mm putki työnnettyä puhallin koteloon. Kuvassa alla on yleisesti kuvattu tuuletusputken asentaminen. Polttimen puhaltimen paineen tunnistuksessa käytettävän letku liitetään poltin moduulista paineen tunnistimelle. Letku (osa 3) kiinnitetään polttimen liitäntään (osa 1) ja ilmapäädyn läpi sytytys- ja painekytkin kotelossa (osa 2) olevaan liitäntään. Kuvassa alla on yleisesti kuvattu paineletkun asentaminen. Antti-Teollisuus Oy
16 16
17 6. Asennusohjeet 2W MODULI Antti-Teollisuus Oy

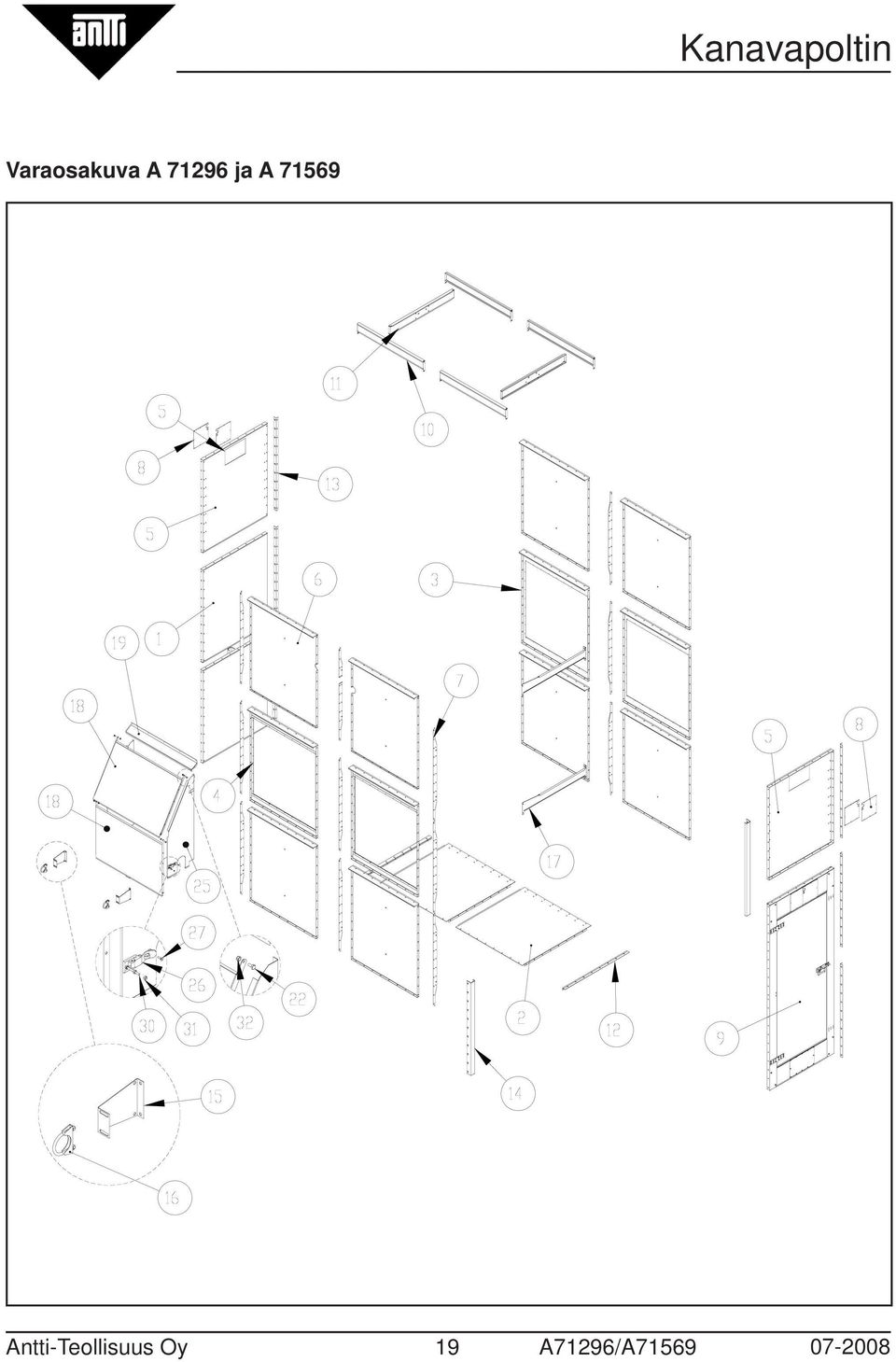

18 1. Peltiosat kokoonpano Varaosakuva A ja A Antti-Teollisuus Oy 18 A71296/A
19 Varaosakuva A ja A Antti-Teollisuus Oy 19 A71296/A
20 A KANAVAPOLTIN WM W 1.5 MW LPG Osa Nimike Nimitys Piir. nro Kpl Massa 1 A70640 ILMAPÄÄTY WM SIVULEVY A ,18 2 A70642 ILMAPÄÄTY WM SULKULEVY A70642-A 2 11,63 3 A71576 ILMAPÄÄTY WM06 KIPINÄVERKKO 2MM VAS A ,74 4 A71574 ILMAPÄÄTY WM06 KIPINÄVERKKO 2MM OIK A ,74 5 A71309 ILMAPÄÄTY WM SIVULEVY MALJAP A ,5 6 A70563 YLÄSÄILIÖ/ILMAPÄÄTY PÄÄTYLEVY A70563-B 8 14,65 7 A70810 YLÄSÄILIÖ WM06 PYSTYTUKI PL 3 A70810-B 12 1,11 8 A71547 KANAVAPOLTIN WM06 PEITELE REIJÄLLE A ,53 9 A71301 KANAVAPOLTIN WM06 OVIELEMENTTI A71301-A 1 35,4 10 A71305 MALJAP WM06 SIVU TUKI S=2 A ,13 11 A71306 MALJAP WM POLTINTUKI S=2 A ,11 12 A70570 ILMAPÄÄTY WM KULMALISTA A70570-A 2 0,61 13 A70739 ILMAPÄÄTY WM06 KULMALISTA 1154 PYST A70739-A 6 0,8 14 A71396 ILMAPÄÄTY WM06 TUKIJALKA MAASTA A ,84 15 A71546 KANAVAPOLTIN WM06 TUKI KAASU A , U-PULTTI PAKOP. SIDE M8 D= ,16 17 A70678 ILMAPÄÄTY WM TUKI SUORA A70678-B 2 3,1 18 A71622 KANAVAPOLTIN WM06 SADESUOJA A71622-A 2 5,24 19 A72017 KANAVAPOLTIN SADESUOJA YLÄLEVY WM06 A , RUUVI LEVY ITSEP 6K 4,8X13 ZN MUTTERI M8 DIN RUUVI 6K ZN 8X16 DIN , MUTTERI M12 DIN RUUVI 6K ZN 12X20 DIN ,01 25 A72018 KANAVAPOLTIN SADESUOJA SIVULEVY WM06 A , SALPA LAATIKON ZN 120 MM 0 2 0, RUUVI 6-KOLO UPPOK 5X16 AM DIN ALUSLAATTA ZN M 5 DIN MUTTERI M5 DIN RUUVI 6K ZN 6X50 DIN , MUTTERI M6 DIN MUTTERI NYLOC ZN M8 DIN A71600 KANAVAPOLTIN WM06 PUHALLIN SIVUL 3 A ,72 34 A71601 KANAVAPOLTIN WM06 PUHALLIN PÄÄTY 3 A ,61 35 A71428 KANAVAPOLTIN WM06 PUHALLIN POHJA A71428-B 1 0,92 36 A71599 KANAVAPOLTIN WM06 PUHKOTELO PEITELEVY A ,17 37 A71548 KANAVAPOLTIN WM06 PUHALLIN TUKI A , KIINNITYSLEVY PUHALTIMEN SARJA KOKP 0 1 0,74 39 A71549 KANAVAPOLTIN WM06 PUHALL TUKI 2 A , ILMAPUTKI SIDE D , RUUVI 6-KOLO M6X70 AM 0 2 0, PUTKI AL L=1195 D 12,0X 1, T , PUSERRUSLIITIN KULMA 12X3/8 UK LVI , IMURI 0,75 KW KOKOONPANO KANAVAP. NESTEK. 2W GB-GANZ HG-150 1,5MW PAINE-EROKYTKIN 1SW MUOVILETKU KIRKAS 3/16 IN 6 Antti-Teollisuus Oy 20 A71296/A
21 A KANAVAPOLTIN WM W 1.5 MW NG Osa Nimike Nimitys Piir. nro Kpl Massa 1 A70640 ILMAPÄÄTY WM SIVULEVY A ,18 2 A70642 ILMAPÄÄTY WM SULKULEVY A70642-A 2 11,63 3 A71576 ILMAPÄÄTY WM06 KIPINÄVERKKO 2MM VAS A ,74 4 A71574 ILMAPÄÄTY WM06 KIPINÄVERKKO 2MM OIK A ,74 5 A71309 ILMAPÄÄTY WM SIVULEVY MALJAP A ,5 6 A70563 YLÄSÄILIÖ/ILMAPÄÄTY PÄÄTYLEVY A70563-B 8 14,65 7 A70810 YLÄSÄILIÖ WM06 PYSTYTUKI PL 3 A70810-B 12 1,11 8 A71547 KANAVAPOLTIN WM06 PEITELE REIJÄLLE A ,53 9 A71301 KANAVAPOLTIN WM06 OVIELEMENTTI A71301-A 1 35,4 10 A71305 MALJAP WM06 SIVU TUKI S=2 A ,13 11 A71306 MALJAP WM POLTINTUKI S=2 A ,11 12 A70570 ILMAPÄÄTY WM KULMALISTA A70570-A 2 0,61 13 A70739 ILMAPÄÄTY WM06 KULMALISTA 1154 PYST A70739-A 6 0,8 14 A71396 ILMAPÄÄTY WM06 TUKIJALKA MAASTA A ,84 15 A71546 KANAVAPOLTIN WM06 TUKI KAASU A , U-PULTTI PAKOP. SIDE M8 D= ,16 17 A70678 ILMAPÄÄTY WM TUKI SUORA A70678-B 2 3,1 18 A71622 KANAVAPOLTIN WM06 SADESUOJA A71622-A 2 5,24 19 A72017 KANAVAPOLTIN SADESUOJA YLÄLEVY WM06 A , RUUVI LEVY ITSEP 6K 4,8X13 ZN MUTTERI M8 DIN RUUVI 6K ZN 8X16 DIN , MUTTERI M12 DIN RUUVI 6K ZN 12X20 DIN ,01 25 A72018 KANAVAPOLTIN SADESUOJA SIVULEVY WM06 A , SALPA LAATIKON ZN 120 MM 0 2 0, RUUVI 6-KOLO UPPOK 5X16 AM DIN ALUSLAATTA ZN M 5 DIN MUTTERI M5 DIN RUUVI 6K ZN 6X50 DIN , MUTTERI M6 DIN MUTTERI NYLOC ZN M8 DIN A71600 KANAVAPOLTIN WM06 PUHALLIN SIVUL 3 A ,72 34 A71601 KANAVAPOLTIN WM06 PUHALLIN PÄÄTY 3 A ,61 35 A71428 KANAVAPOLTIN WM06 PUHALLIN POHJA A71428-B 1 0,92 36 A71599 KANAVAPOLTIN WM06 PUHKOTELO PEITELEVY A ,17 37 A71548 KANAVAPOLTIN WM06 PUHALLIN TUKI A , KIINNITYSLEVY PUHALTIMEN SARJA KOKP 0 1 0,74 39 A71549 KANAVAPOLTIN WM06 PUHALL TUKI 2 A , ILMAPUTKI SIDE D , RUUVI 6-KOLO M6X70 AM 0 2 0, PUTKI AL L=1195 D 12,0X 1, T , PUSERRUSLIITIN KULMA 12X3/8 UK LVI , IMURI 0,75 KW KOKOONPANO KANAVAP. MAAKAASU 2W GB-GANZ HG-150 1,5MW , PAINE-EROKYTKIN 1SW MUOVILETKU KIRKAS 3/16 IN 6 Antti-Teollisuus Oy 21 A71296/A
22 kuva 1 Kanavapoltin A71296 ja A kokoonpano 1. Kanavapoltin moduulin sivujen ja toisen päädyn kokoaminen Osat Vaiheiden numerot vastaavat kanavapolttimen A71296 ja A71569 varaosan viitenumeroita Kokoaminen on hyvä suorittaa suoralla tasolla. Silloin kootusta päädystä tulee varmasti suora. 2 Kiinnitä sulkulevyt toisiinsa ruuveilla ja muttereilla ( M8 x 16, 8 kpl/sauma), tarkista sivun suoruus, ettei osat hammasta keskenään, kiristä ruuvit. 12 Kiinnitä kulmalista pyöreistä rei istä sulkulevyn yläpintaan samalle tasalle, kiristä ruuvit. Antti-Teollisuus Oy
23 Kiinnitettäessä päätylevyt ja kipinäverkot asennetaan ne ainoastaan neljällä ruuvilla pystysaumoista (2kpl kahteen ylimpiin reikiin ja 2 kpl kahteen alimpiin reikiin), koska vaakatukien asentaminen tulee myöhemmin ja ne tulevat muihin reikiin; riippuu puhaltimen kohdasta. 6 Kiinnitä päätylevyt sulkulevyä vasten aloittaen keskeltä. Kiinnitä sulkulevyn sisempiin päätylevy; uloim mat reiät jäävät vapaaksi (Kts kuva 1). Päätylevyjen väliin tulee pystytuki (osa 7), keskimmäinen pystytuki laitetaan tarkasti kohdalleen sulkulevyn keskisauman kanssa. Älä kiristä ruuveja. Alareunaan moduulin nurkista jätetään laittamatta ruuveja paikalleen ainoastaan muutamalla ruuvilla. Viimeisempänä asennetaan jalat jonka varassa moduuli on, jolloin ei tarvitse irrottaa montaa ruuvia. 1 Kiinnitä sivulevyihin pystykulmalista (osa 13) pitkistä rei istä; sisäpuolen pinnat samalle tasolle (M8 x 16, 11 kpl/sauma). Kiinnitä ensimmäinen sivulevy nyt sulkulevyssä olevaan kulmalistaan (osa 12) (M8 x 16, 8 kpl/sauma) ja sivulevyssä olevalla listalla päätylevyyn (osa 6) (M8 x 16, 11 kpl/ sauma). Ruuvit jätetään sormikireyteen. 9 Kiinnitä ovielementtiin pystykulmalista 2 kpl (osa 13) pitkistä rei istä, sisäpuolen pinnat samalle tasolle (M8 x 16, 11 kpl/sauma). Kiinnitä ovielementti nyt sulkulevyssä olevaan kulmalistaan (osa 12) (M8 x 16, 8 kpl/sauma) ja sivulevyssä olevalla listalla päätylevyyn (osa 6) (M8 x 16, 11 kpl/sauma). Ruuvit jätetään sormikireyteen. Asennetaan seuraavaksi toinen kerros, joka koostuu verkkolevyistä. 3 Kiinnitä kipinäverkko ovielementissä olevaan kulmalistaan, tarkista levyn asema samaksi alla olevan päätylevyn kanssa, vaaka saumaan (M8 x 16, 8 kpl), pystysaumaan (M8 x 16, 11 kpl/sauma). Ruuvit jätetään sormikireyteen Kiinnitä seuraavat kipinäverkot ja pystytuet edellisen kerroksen mukaisesti. Ruuvit jätetään sormikireyteen Kiinnitä sivulevy ensimmäisen sivulevyn päälle ja kulmalistalla kipinäverkkoon. Antti-Teollisuus Oy 23 A71296/A
24 kuva 2 kuva 3 Antti-Teollisuus Oy 24 A71296/A
25 2. Kanavapoltin moduulin etupuolen kokoaminen Kiinnitettäessä päätylevyt ja kipinäverkot asennetaan ne ainoastaan neljällä ruuvilla pysty saumois ta (2kpl kahteen ylimpiin reikiin ja 2 kpl kahteen alimpiin reikiin), koska vaakatukien asentaminen tulee myöhemmin ja ne tulevat joihinkin muihin reikiin; riippuu puhaltimen kohdasta Kiinnitä päätylevy ja pystytuki ovielementtiin sekä alareunastaan sulkulevyyn. HUOM! Reunoihin tulee myös pystytuet. Pystytuen levennys tulee sisäänpäin (kts kuva 2) Vaaka saumaan (M8 x 16, 8 kpl), pystysaumaan (M8 x 16, 11 kpl/sauma). Ruuvit jätetään sormikireyteen. Kiinnitä seuraavat päätylevyt ja pystytuet kuvan 2 mukaisesti. 7+4 Kiinnitä kipinäverkko ja pystytuki ovielementtiin sekä alareunasta päätylevyyn. Tehdään samalla jaolla kuin edellinen kerros. 3. Kanavapoltin moduuliin tukien asentaminen 17 Tuen päässä olevan katkoviivan kohdalta taivutetaan 900 tai katkaistaan tuki, (kts kuva 3). Päätylevyn (osa 6) särmien ollessa sisäänpäin kanavaan tuki asennetaan päätylevyn /kipinäverkon särmän ruuvinreikiin; pystytuen levennyksen reiät jäävät käyttämättä. 17 Kiinnitä alimmat tuet kuudenteen ja seitsemänteen reikään alhaalta laskettuna (puoliväliin moduulin korkeutta), (M8 x 16, 2 kpl/pääty). 17 Toisen kerroksen tuet asennetaan kolmanteen ja neljänteen reikään alhaalta laskettuna, jolloin puhal lin mahtuu paikalleen. Nyt laitetaan kaikki puuttuvat ruuvit, paitsi nurkkiin joihin tulee jalat. Tarkista suorakulmaisuus ja päätylevyjen yhdensuuntaisuus. Kiristä kaikki ruuvit. Antti-Teollisuus Oy 25 A71296/A
26 kuva 4 kuva 5 Antti-Teollisuus Oy 26 A71296/A
27 4. Kanavapoltin kolmannen kerroksen kokoaminen Kiinnitettäessä päätylevyt ja kipinäverkot, asennetaan ne ainoastaan neljällä ruuvilla pystysaumoista (2kpl kahteen ylimpiin reikiin ja 2 kpl kahteen alimpiin reikiin), koska vaakatukien asentaminen tulee myöhemmin ja polttimen tukien asentaminen Kiinnitä reiällä oleviin sivulevyihin pystykulmalista (osa 13) pitkistä rei istä, sisäpuolen pinnat samalle tasolle (M8 x 16, 11 kpl/sauma). Kiinnitä levy ovielementin päälle (M8 x 16, 8 kpl). 6 Kiinnitä takareunan päätylevy sivulevyn kulmalistaan, (M8 x 16, 11 kpl). Takareunan päätylevyt ja pystytuet asennetaan edellisen kerroksien tapaan. Ennen etureunan puolelle tulevien levyjen asentamista on huomioitava kaasuputkea varten tehtävä suurehko reikä, (kts kuva 5). HUOM! Katkaise pystytuesta pätkä pois Kiinnitä ovielementin puoleiselle sivulle päätylevy, älä unohda pystytukea välistä. Muut päätylevyt asennetaan samalla tavalla. HUOM! Keskimmäiset päätylevyt oikeaan kohtaan, kolo/reikä tulee keskisaumaan. 15 Kiinnitä kaasuputkien tuki kuvan 4 mukaisesti, pystysärmään alimpiin reikiin ylimmäisessä moduulipel lissä. Tarkista kaasuputkella tukien kohta, sopiva jako putkeen. 5 Kiinnitä reiällinen sivulevy paikalleen, sivulevyn päälle ja päätylevyn reunasta kiinni ja pystykulmalistalla takareunan päätylevyyn. 5. Kanavapoltin moduulin polttimen tukien asentaminen 10 Kiinnitä sivutuki sileäpinta päätylevyä vasten, sakarat osoittaen alaspäin (kts kuva 5). Asenna kolman teen ja neljänteen reikään ylhäältä päin laskettuna. Nyt laitetaan kaikki puuttuvat ruuvit tähän kerrokseen. Tarkista suorakulmaisuus ja päätylevyjen yhdensuuntaisuus. Kiristä kaikki ruuvit. 11 Pujota poltintuki sivutukien väliin sileät pinnat toisiaan kohden. HUOM! Asenna tuessa olevat rei ät alaspäin (kts kuva5). Poltintukia ei vielä kiinnitetä itseporautuvillaruuveilla sivutukeen. Antti-Teollisuus Oy 27 A71296/A
28 kuva 6 kuva 7 Antti-Teollisuus Oy 28 A71296/A
29 6. Kanavapoltin moduuli maljapolttimen asentaminen Maljapoltin nostetaan poltintukien väliin ja polttimen pääty jää lepäämään tuen päälle. Kiinnitetään poltintuki ja maljapoltin toisiinsa ruuveilla (M12 x 20, 2 kpl/pääty), (kts kuva 6). Kun molemmat tuet on kiinnitetty maljapolttimeen voidaan poltin laskea tukien varaan, tällöin on poltinta mahdollista siirtää päittäin moduulissa. 7. Kanavapoltin moduuli puhallin kotelon asentaminen Asennetaan pakoputkisiteillä (2 kpl) kanavapoltin moduulin komponentit, ohjeistus erikseen. 34 Kiinnitä puhallinpääty kahdella ruuvilla poltintukeen, kiristä ruuvit sormitiukkuuteen. Puhallin päätyyn porataan reikä tuuletusilman putkea varten UV-valon tunnistimelle, kts kuva 7. Putken asemointia ei ole tarkasti määritetty, tarkoituksena on saada putki puhallin koteloon, jossa on suurempi paine kuin ilmapäädyssä muuten pitäen savuista puhtaana UV-valon tunnistimen. Antti-Teollisuus Oy 29 A71296/A
30 kuva 8 kuva 9 Antti-Teollisuus Oy 30 A71296/A
31 8. Kanavapoltin moduuli puhallinkotelon asentaminen 33 Kiinnitä puhallinsivulevy yläreunasta poltintukeen (osa 11) kummastakin päästä. Seuraavaksi yhdistetään pääty- ja sivulevy toisiinsa ruuveilla, alimmat ruuvit jätetään pois tässä vaiheessa (M8 x 16, 10 kpl/sauma). 9. Kanavapoltin moduuli puhallinkotelon asentaminen 33 Kiinnitä toinen puhallinsivulevy yläreunasta poltintukeen (osa 11) kummastakin päästä. Seuraavaksi yhdistetään pääty- ja sivulevy toisiinsa ruuveilla, alimmat ruuvit jätetään pois tässä vaiheessa (M8 x 16, 10 kpl/sauma) Kiinnitä puhallinkotelon pohja ruuveilla (M8 x 16, 12 kpl) ja toisen päädyn kahden ruuvin alle tulee pu hallintuki kuvan 9 mukaisesti. (Yksittäinen kiinnitysreikä tuessa tulee sisälle päin ilmapäädyssä olevien särmien puolelle.) Antti-Teollisuus Oy 31 A71296/A
32 kuva 10 kuva 11 Antti-Teollisuus Oy 32 A71296/A
33 10. Kanavapoltin moduuli puhaltimen tukien kokoonpano Kiinnitä kiinnityslevy puhaltimen laippaan putkisiteellä ruuveilla (M6 x 70, 2 kpl). Jätä side hieman löysälle, että on mahdollista pyörittää kiinnityslevyä puhaltimeen nähden. 11. Kanavapoltin moduuli puhaltimen tukien kokoonpano 37 Kiinnitä puhallintuki kiinnityslevyyn ruuveilla (kts kuva 11), (M8 x 16, 2 kpl). Kiristetään sormitiukku uteen. Antti-Teollisuus Oy 33 A71296/A
34 kuva 12 kuva 13 Antti-Teollisuus Oy 34 A71296/A
35 12. Kanavapoltin moduuli puhaltimen tukien kokoonpano Merkitään puhaltimeen puhallusputken reunasta 20 mm, jolloin tiedetään milloin putkea on tarpeeksi puhallinkotelon sisällä. Nostetaan puhallin puhallinkotelon alapuolelle, siten että puhaltimen putki menee koteloon sisälle 20 mm. Tarkistetaan tuen kiinnityskohta, poistetaan ruuvit kipinäverkon ja päätylevyn saumasta ja kiinnitetään tuki alapäästään kipinäverkon reunan päälle (kts kuva 12). Puhallin kiinnitetään itseporautuvillaruuveilla (osa 20) puhallin kotelon jokaiselta sivulta (kts myös kuva 13). 13. Kanavapoltin moduulin puhaltimen tukien kokoonpano 39 Kiinnitä toinen puhallintuki kiinnityslevyyn ja kipinäverkon yläreunan alle. Poista sitä ennen levyistä ruuvit (3 kpl). Asenna puhallin pystysuoraan, kiristä ruuvit, muista myös putkiside. Antti-Teollisuus Oy 35 A71296/A
36 kuva 14 kuva 15 Antti-Teollisuus Oy 36 A71296/A
37 14. Kanavapoltin moduulin maatukijalkojen asennus 14 Kiinnitä maatukijalat vasta kuivurin kokoamisen yhteydessä Kiinnitä peitelevyt itseporautuvillaruuveilla (osa 20). Asenna loput polttimen vaatimat osat ennen sadesuojan asentamista. 15. Kanavapoltin moduuli sadesuojan asentaminen Sadesuojan asentaminen on tarkoitettu moduuli jaon mukaan. Sadesuoja koostuu kiinteestä ylälevystä (osa 19), itse sadesuojapelleistä (osa 18), sekä sivulevyistä (osa 25). Alimmainen sadesuojalevy on saranoitu yläreunastaan, linkut avaamalla on mahdollista päästä käsiksi komponentteihin. 19 Kiinnitetään itseporautuvilla ruuveilla (4,8x13, 5 kpl) ylälevy 10 mm moduulilevyn saumasta alaspäin, kts kuva. 18 Kiinnitetään sadesuojapelti ylälevyyn ruuveilla (M8x16, nyloc-mutteri, osat 22 ja 32), jolloin saadaan saranapiste levyyn, kun jätetään nyloc-mutterit hieman löysälle. 25 Sivulevyistä poistetaan alaosasta osittain irti hakattu pelti, jolloin kaasuputki mahtuu siihen. Sivulevyjen paikka määräytyy kaasuputken mukaan, mahdolliset sivuliitännät ja komponentit otettava huomioon, sekä linkkujen vastakappaleena oleva M6x50 ruuvi, että sen pituus riittää sisälle päin sivulevyjä siirrettäessä. Kuvassa 15 on annettu noin mitat 42 mm ja 47 mm, mitat ovat moduulilevyn reunasta sivulevyn pintaan. Sivulevyn vino yläpinta nostetaan sadesuojan alapintaa vastaan, ja kun tasot ovat toisissaan kiinni, kiinnitetään sivulevyt itseporautuvilla ruuveilla (osa 20) ilmapäädyn moduuliin. Ylempi sadesuojan levy voidaan kiinnittää päälipuolelta itseporautuvilla ruuveilla (osa 20, 6 kpl), kts kuva Alempisadesuoja asennetaan ylempään sadesuojaan ruuveilla, jotka toimivat saranoina (M8x16, nyloc-mutteri, osat 22 ja 32). Mutterit jätetään hieman löysälle. 26 Salpa asennetaan uppokantaruuveilla (M5x16, 3 kpl) ja aluslevyillä sivulevyihin kiinni. Jätetään vielä kiristämättä mutterit. Salvan vastakappaleeksi asennetaan ruuvi (M6x50), kahdella mutterilla lukitaan ruuvi paikoilleen, kts kuva 15. Huomioitavaa ettei asenna ruuvia liian pitkälle, että mahtuu salvan lenkki tulemaan pois sen takaa. Antti-Teollisuus Oy 37 A71296/A
38 2. Poltin kokoonpano / Antti-Teollisuus Oy /
39 KANAVAPOLTIN NESTEKAASU 2W GB-GANZ HG-150 1,5 MW KANAVAPOLTIN MAAKAASU 2W GB-GANZ HG-150 1,5 MW Kanavapoltin Viite Osa no Nimitys 1 ja Nimitys 2 Kpl/M Piir.no Massa Ryhmä HG MALLI KAASUPOLTIN 1,5 MW UV-VALO TUNNISTIN SÄÄTÖMOOTTORI SIEMENS SQN75.694A KÄSIKÄYTTÖINEN SULKUVENTTIILI PÄÄKAASUN PAINEENSÄÄDIN SUODATTIMELLA MIN. JA MAX. KAASUPAINE KYTKIN, TESTIPAINEKYTKIN DUNGS GW A5, DUNGS DMV-DLE/ PAINEEN TESTI LIITÄNTÄ SYTYTYSKAASUN PAINEENSÄÄDIN SUODATTIMELLA SYTYTYSKAASU VENTTIILI BRAHMA E6G*SR8*3/8*GMO PAINEMITTARI UV-VALO TUNNISTIN PUTKI SÄHKÖKESKUS SYTYTYSMUUNTAJA, PAINEEN TUNNISTUS BRAHMA TC1SVCAF, DUNGS LQW 10 A SYTYTYSTULPPA NGK BKR5EK SYTYTYSJOHTO L= PAINELETKU L= LÄMPÖTILA-ANTURI PT SYTYTYSKAASUPUTKI L= PUTKI 1, PUTKI MUHVI MUHVI 1, Antti-Teollisuus Oy /
40 kuva 1 kuva 2 Antti-Teollisuus Oy /
41 Kaasupoltin 1,5MW ja kokoonpano 1. Polttimien väliputkien asentaminen Osat Vaiheiden numerot vastaavat kaasupolttimen ja varaosan viitenumeroita. Kaasupolttimet on asennettu jo tässä vaiheessa paikoilleen kanavapoltin moduuliin. Niitä on mahdollista liikuttaa päittäin, jolloin voi putkien asentamisen jälkeen kiinnittää polttimet itseporautuvillaruuveilla kanavapoltin moduuliin. 20 Pujota putki kanavapoltin moduuliin tehtyyn reikään ja kiinnitä muhvilla kaasupolttimet putkiin. Älä kiristä muhveja Kiinnitä kaasupolttimen putkiin muhvi. 2. Kanavapolttimen ulkopuolelle tulevat osat Kiinnitä osat toisiinsa tarvittavilla osilla, unohtamatta tiivisteitä. Kiinnitä edellisessä vaiheessa koottu kokonaisuus pakoputkiklemmareilla kanavapoltin moduulissa oleviin kiinnikkeisiin (katso kanavapoltin moduuli ohje), jätä klemmarit löysälle, jotta kiristysvaiheessa putket asettuvat tiiviisti toisiinsa. Kiinnitä yläosan putkisto alaosan putkistoon muhveilla. Kiristä muhvit. Antti-Teollisuus Oy /
42 kuva 3 M42 M43 kuva 4 Antti-Teollisuus Oy /
43 3. Sytytyskaasun osien asentaminen Kiinnitä sytytyskaasun osat. 18 Asenna sytytyskaasu putket paikalleen. 13 Asenna sytytysmuuntaja ja paineen tunnistin mahdollisimman lähelle kaasupolttinta, kuitenkin ulkopuolelle kanavamoduuliin ja huomioiden mahdollisen säteilylämmön johtuminen pellistä Sytytysjohdin asennetaan sytytysmuuntajasta sytytystulpalle. Paineen tunnistimelle tuleva letku laitetaan poltin moduulin kyljessä olevaan liitäntään. HUOM! asenna letkut ja johdot siten ettei ne vahingoitu kuumiin tai teräviin osiin. 4. Paikalleen asennetun kanavapoltin moduulin loppu kokoaminen Kiinnitä UV-valon tunnistimen putki kaasupolttimeen ja kiinnitä putkeen UV-valo tunnistin. M42 + M43 Kanavapoltin moduulin mukana tulevat osat. Asenna kulmayhde paikoilleen ja liitä siihen oikeasta kohdasta taivutettu putki, joka kiinnittyy helmiliitoksella. HUOM! Yleisissä asennusohjeissa on kuva miten tuuletusputki on tarkoitus asentaa 5.3 UV-valon tunnistimen tuuletusputken asentaminen Antti-Teollisuus Oy /
44 44
45 3W MODULI Antti-Teollisuus Oy
46 1. Peltiosat kokoonpano Varaosakuva A ja A Antti-Teollisuus Oy 46 A71379/A
47 Varaosakuva A ja A Antti-Teollisuus Oy 47 A71379/A
48 A KANAVAPOLTIN WM W 1.5 MW LPG Kanavapoltin Osa Nimike Nimitys Piir. nro Kpl Massa 1 A70640 ILMAPÄÄTY WM SIVULEVY A ,18 2 A70642 ILMAPÄÄTY WM SULKULEVY A70642-A 3 11,63 3 A71576 ILMAPÄÄTY WM06 KIPINÄVERKKO 2MM VAS A ,74 4 A71574 ILMAPÄÄTY WM06 KIPINÄVERKKO 2MM OIK A ,74 5 A71309 ILMAPÄÄTY WM SIVULEVY MALJAP A ,5 6 A70563 YLÄSÄILIÖ/ILMAPÄÄTY PÄÄTYLEVY A70563-B 12 14,65 7 A70810 YLÄSÄILIÖ WM06 PYSTYTUKI PL 3 A70810-B 18 1,11 8 A71547 KANAVAPOLTIN WM06 PEITELE REIJÄLLE A ,53 9 A71301 KANAVAPOLTIN WM06 OVIELEMENTTI A71301-A 1 35,4 10 A71305 MALJAP WM06 SIVU TUKI S=2 A ,13 11 A71306 MALJAP WM POLTINTUKI S=2 A ,11 12 A70570 ILMAPÄÄTY WM KULMALISTA A70570-A 2 0,61 13 A70739 ILMAPÄÄTY WM06 KULMALISTA 1154 PYST A70739-A 6 0,8 14 A71396 ILMAPÄÄTY WM06 TUKIJALKA MAASTA A ,84 15 A71546 KANAVAPOLTIN WM06 TUKI KAASU A , U-PULTTI PAKOP. SIDE M8 D= ,16 17 A70678 ILMAPÄÄTY WM TUKI SUORA A70678-B 4 3,1 18 A71622 KANAVAPOLTIN WM06 SADESUOJA A71622-A 4 5,24 19 A71623 KANAVAPOLTIN WM06 SADESUOJAN TUKI A71623-A 1 0, RUUVI LEVY ITSEP 6K 4,8X13 ZN MUTTERI M8 DIN RUUVI 6K ZN 8X16 DIN , MUTTERI M12 DIN RUUVI 6K ZN 12X20 DIN ,01 25 A72017 KANAVAPOLTIN SADESUOJA YLÄLEVY WM06 A ,06 26 A72018 KANAVAPOLTIN SADESUOJA SIVULEVY WM06 A , ELEV ALAP HUOPALISTA NOUSU E-MODEL HOPPER , SALPA LAATIKON ZN 120 MM 0 2 0, RUUVI 6-KOLO UPPOK 5X16 AM DIN ALUSLAATTA ZN M 5 DIN MUTTERI M5 DIN RUUVI 6K ZN 6X50 DIN , MUTTERI M6 DIN MUTTERI NYLOC ZN M8 DIN A71600 KANAVAPOLTIN WM06 PUHALLIN SIVUL 3 A ,72 36 A71601 KANAVAPOLTIN WM06 PUHALLIN PÄÄTY 3 A ,61 37 A71428 KANAVAPOLTIN WM06 PUHALLIN POHJA A71428-B 1 0,92 38 A71599 KANAVAPOLTIN WM06 PUHKOTELO PEITELEVY A ,17 39 A71548 KANAVAPOLTIN WM06 PUHALLIN TUKI A , KIINNITYSLEVY PUHALTIMEN SARJA KOKP 0 1 0,74 41 A71549 KANAVAPOLTIN WM06 PUHALL TUKI 2 A , ILMAPUTKI SIDE D , RUUVI 6-KOLO M6X70 AM 0 2 0, PUTKI AL L=1195 D 12,0X 1, T , PUSERRUSLIITIN KULMA 12X3/8 UK LVI , IMURI 0,75 KW KOKOONPANO KANAVAP. NESTEK. 3W GB-GANZ HG-150 1,5MW , PAINE-EROKYTKIN 1SW MUOVILETKU KIRKAS 3/16 IN 6 Antti-Teollisuus Oy 48 A71379/A
49 A KANAVAPOLTIN WM W 1.5 MW NG Osa Nimike Nimitys Piir. nro Kpl Massa 1 A70640 ILMAPÄÄTY WM SIVULEVY A ,18 2 A70642 ILMAPÄÄTY WM SULKULEVY A70642-A 3 11,63 3 A71576 ILMAPÄÄTY WM06 KIPINÄVERKKO 2MM VAS A ,74 4 A71574 ILMAPÄÄTY WM06 KIPINÄVERKKO 2MM OIK A ,74 5 A71309 ILMAPÄÄTY WM SIVULEVY MALJAP A ,5 6 A70563 YLÄSÄILIÖ/ILMAPÄÄTY PÄÄTYLEVY A70563-B 12 14,65 7 A70810 YLÄSÄILIÖ WM06 PYSTYTUKI PL 3 A70810-B 18 1,11 8 A71547 KANAVAPOLTIN WM06 PEITELE REIJÄLLE A ,53 9 A71301 KANAVAPOLTIN WM06 OVIELEMENTTI A71301-A 1 35,4 10 A71305 MALJAP WM06 SIVU TUKI S=2 A ,13 11 A71306 MALJAP WM POLTINTUKI S=2 A ,11 12 A70570 ILMAPÄÄTY WM KULMALISTA A70570-A 2 0,61 13 A70739 ILMAPÄÄTY WM06 KULMALISTA 1154 PYST A70739-A 6 0,8 14 A71396 ILMAPÄÄTY WM06 TUKIJALKA MAASTA A ,84 15 A71546 KANAVAPOLTIN WM06 TUKI KAASU A , U-PULTTI PAKOP. SIDE M8 D= ,16 17 A70678 ILMAPÄÄTY WM TUKI SUORA A70678-B 4 3,1 18 A71622 KANAVAPOLTIN WM06 SADESUOJA A71622-A 4 5,24 19 A71623 KANAVAPOLTIN WM06 SADESUOJAN TUKI A71623-A 1 0, RUUVI LEVY ITSEP 6K 4,8X13 ZN MUTTERI M8 DIN RUUVI 6K ZN 8X16 DIN , MUTTERI M12 DIN RUUVI 6K ZN 12X20 DIN ,01 25 A72017 KANAVAPOLTIN SADESUOJA YLÄLEVY WM06 A ,06 26 A72018 KANAVAPOLTIN SADESUOJA SIVULEVY WM06 A , ELEV ALAP HUOPALISTA NOUSU E-MODEL HOPPER , SALPA LAATIKON ZN 120 MM 0 2 0, RUUVI 6-KOLO UPPOK 5X16 AM DIN ALUSLAATTA ZN M 5 DIN MUTTERI M5 DIN RUUVI 6K ZN 6X50 DIN , MUTTERI M6 DIN MUTTERI NYLOC ZN M8 DIN A71600 KANAVAPOLTIN WM06 PUHALLIN SIVUL 3 A ,72 36 A71601 KANAVAPOLTIN WM06 PUHALLIN PÄÄTY 3 A ,61 37 A71428 KANAVAPOLTIN WM06 PUHALLIN POHJA A71428-B 1 0,92 38 A71599 KANAVAPOLTIN WM06 PUHKOTELO PEITELEVY A ,17 39 A71548 KANAVAPOLTIN WM06 PUHALLIN TUKI A , KIINNITYSLEVY PUHALTIMEN SARJA KOKP 0 1 0,74 41 A71549 KANAVAPOLTIN WM06 PUHALL TUKI 2 A , ILMAPUTKI SIDE D , RUUVI 6-KOLO M6X70 AM 0 2 0, PUTKI AL L=1195 D 12,0X 1, T , PUSERRUSLIITIN KULMA 12X3/8 UK LVI , IMURI 0,75 KW KOKOONPANO KANAVAP. MAAKAASU 3W GB-GANZ HG-150 1,5MW , PAINE-EROKYTKIN 1SW MUOVILETKU KIRKAS 3/16 IN 6 Antti-Teollisuus Oy 49 A71379/A
50 kuva 1 Kanavapoltin A71379 ja A71572 kokoonpano 1. Kanavapoltin moduulin sivujen ja toisen päädyn kokoaminen Osat Vaiheiden numerot vastaavat kanavapolttimen A71379 ja A71572 varaosan viitenumeroita Kokoaminen on hyvä suorittaa suoralla tasolla. Silloin kootusta päädystä tulee varmasti suora. 2 Kiinnitä sulkulevyt toisiinsa ruuveilla ja muttereilla ( M8 x 16, 8 kpl/sauma), tarkista sivun suoruus, ettei osat hammasta keskenään. Kiristä ruuvit. 12 Kiinnitä kulmalista pyöreistä rei istä sulkulevyn yläpintaan samalle tasalle. Kiristä ruuvit. Antti-Teollisuus Oy 50 A71379/A
51 Kiinnitettäessä päätylevyt ja kipinäverkot, asennetaan ne ainoastaan neljällä ruuvilla pystysaumoista (2kpl kahteen ylimpiin reikiin ja 2 kpl kahteen alimpiin reikiin), koska vaakatukien asentaminen tulee myöhemmin ja ne tulevat johonkin muihin reikiin, riippuu puhaltimen kohdasta. 6 Kiinnitä päätylevyt sulkulevyä vasten, aloittaen keskeltä. Kiinnitä sulkulevyn sisempiin reikiin päätylevy, uloimmat reiät jäävät vapaaksi (Kts kuva 1). Päätylevyjen väliin tulee pystytuki (osa 7), keskimmäinen pystytuki laitetaan tarkasti kohdalleen sulkulevyn keskisauman kanssa. Älä kiristä ruuveja. Alareunaan moduulin nurkista jätetään laittamatta ruuveja paikalleen, ainoastaan muutamalla ruuvilla. Viimeisempänä asennetaan jalat jonka varassa moduuli on, jolloin ei tarvitse irrottaa montaa ruuvia. 1 Kiinnitä sivulevyihin pystykulmalista (osa 13) pitkistä rei istä, sisäpuolen pinnat samalle tasolle (M8 x 16, 11 kpl/sauma). Kiinnitä ensimmäinen sivulevy nyt sulkulevyssä olevaan kulmalistaan (osa 12) (M8 x 16, 8 kpl/sauma) ja sivulevyssä olevalla listalla päätylevyyn (osa 6) (M8 x 16, 11 kpl/ sauma). Ruuvit jätetään sormikireyteen. 9 Kiinnitä ovielementtiin pystykulmalista 2 kpl (osa 13) pitkistä rei istä, sisäpuolen pinnat samalle tasolle (M8 x 16, 11 kpl/sauma). Kiinnitä ovielementti nyt sulkulevyssä olevaan kulmalistaan (osa 12) (M8 x 16, 8 kpl/sauma) ja sivulevyssä olevalla listalla päätylevyyn (osa 6) (M8 x 16, 11 kpl/ sauma). Ruuvit jätetään sormikireyteen. Asennetaan seuraavaksi toinen kerros, joka koostuu verkkolevyistä. 3 Kiinnitä kipinäverkko ovielementissä olevaan kulmalistaan, tarkista levyn asema samaksi alla olevan päätylevyn kanssa, vaaka saumaan (M8 x 16, 8 kpl), pystysaumaan (M8 x 16, 11 kpl/sauma). Ruuvit jätetään sormikireyteen Kiinnitä seuraavat kipinäverkot ja pystytuet edellisen kerroksen mukaisesti. Ruuvit jätetään sormikireyteen Kiinnitä sivulevy ensimmäisen sivulevyn päälle ja kulmalistalla kipinäverkkoon. Antti-Teollisuus Oy 51 A71379/A
52 kuva 2 kuva 3 Antti-Teollisuus Oy 52 A71379/A
53 2. Kanavapoltin moduulin etupuolen kokoaminen Kiinnitettäessä päätylevyt ja kipinäverkot asennetaan ne ainoastaan neljällä ruuvilla pystysaumoista (2kpl kahteen ylimpiin reikiin ja 2 kpl kahteen alimpiin reikiin), koska vaakatukien asentaminen tulee myöhemmin ja ne tulevat muihin reikiin; riippuu puhaltimen kohdasta Kiinnitä päätylevy ja pystytuki ovielementtiin sekä alareunastaan sulkulevyyn. HUOM! Reunoihin tulee myös pystytuet. Pystytuen levennys tulee sisäänpäin (kts kuva 2) Vaaka saumaan (M8 x 16, 8 kpl), pystysaumaan (M8 x 16, 11 kpl/sauma). Ruuvit jätetään sormikireyteen. Kiinnitä seuraavat päätylevyt ja pystytuet kuvan 2 mukaisesti. 7+4 Kiinnitä kipinäverkko ja pystytuki ovielementtiin sekä alareunasta päätylevyyn. Tehdään samalla jaolla kuin edellinen kerros. 3. Kanavapoltin moduuliin tukien asentaminen 17 Tuen päässä olevan katkoviivan kohdalta taivutetaan 900 tai katkaistaan tuki, (kts kuva 3). Päätylevyn (osa 6) särmien ollessa sisäänpäin kanavaan tuki asennetaan päätylevyn/kipinäverkon särmän ruuvinreikiin; pystytuen levennyksen reiät jäävät käyttämättä. 17 Kiinnitä alimmat tuet kuudenteen ja seitsemänteen reikään alhaalta laskettuna (puoliväliin moduulin korkeutta), (M8 x 16, 2 kpl/pääty). 17 Toisen kerroksen keskimmäinen asennetaan edellisen vaiheen mukaan. Reunimmaiset tuet asennetaan kolmanteen ja neljänteen reikään alhaalta laskettuna, jolloin puhaltimet mahtuvat paikalleen. Nyt laitetaan kaikki puuttuvat ruuvit paitsi nurkkiin, joihin tulee jalat. Tarkista suorakulmaisuus ja päätylevyjen yhdensuuntaisuus. Kiristä kaikki ruuvit. Antti-Teollisuus Oy 53 A71379/A
54 kuva 4 kuva 5 Antti-Teollisuus Oy 54 A71379/A
55 4. Kanavapoltin kolmannen kerroksen kokoaminen Kiinnitettäessä päätylevyt ja kipinäverkot asennetaan ne ainoastaan neljällä ruuvilla pystysaumoista (2kpl kahteen ylimpiin reikiin ja 2 kpl kahteen alimpiin reikiin), koska vaakatukien asentaminen tulee myöhemmin ja polttimen tukien asentaminen Kiinnitä reiällä oleviin sivulevyihin pystykulmalista (osa 13) pitkistä rei istä, sisäpuolen pinnat samalle tasolle (M8 x 16, 11 kpl/sauma). Kiinnitä levy ovielementin päälle (M8 x 16, 8 kpl). 6 Kiinnitä takareunan päätylevy sivulevyn kulmalistaan, (M8 x 16, 11 kpl). Takareunan päätylevyt ja pystytuet asennetaan edellisen kerroksien tapaan. Ennen etureunan puolelle tulevien levyjen asentamista on huomioitava kaasuputkea varten tehtävä suurehko reikä, (kts kuva 5). HUOM! Katkaise pystytuesta pätkä pois Kiinnitä ovielementin puoleiselle sivulle päätylevy. Älä unohda pystytukea välistä. Muut päätylevyt asennetaan samalla tavalla. HUOM! Keskimmäiset päätylevyt oikeaan kohtaan, reikä tulee keskimmäiseen levyyn. 5 Kiinnitä reiällinen sivulevy paikalleen, sivulevyn päälle ja päätylevyn reunasta kiinni ja pystykulmalistalla takareunan päätylevyyn. 5. Kanavapoltin moduulin polttimen tukien asentaminen 10 Kiinnitä sivutuki sileäpinta päätylevyä vasten, sakarat osoittaen alaspäin (kts kuva 5). Asenna kolmanteen ja neljänteen reikään ylhäältä päin laskettuna. Nyt laitetaan kaikki puuttuvat ruuvit tähän kerrokseen. Tarkista suorakulmaisuus ja päätylevyjen yhdensuuntaisuus. Kiristä kaikki ruuvit. 11 Pujota poltintuki sivutukien väliin sileät pinnat toisiaan kohden. HUOM! Asenna tuessa olevat reiät alaspäin (kts kuva5). Poltintukia ei vielä kiinnitetä itseporautuvillaruuveilla sivutukeen. 15 Kiinnitä kaasuputkien kiinnikkeet kuvan 5 mittojen mukaisesti. Korkeus kiinnikkeen rei issä on sama, kuin moduulipellin kahdet alimmat reiät; poraa 9 mm reiät. Tarkista kaasuputkella tukien kohta, sopiva jako putkeen. Antti-Teollisuus Oy 55 A71379/A
56 kuva 6 kuva 7 Antti-Teollisuus Oy 56 A71379/A
57 6. Kanavapoltin moduuli maljapolttimen asentaminen Maljapoltin nostetaan poltintukien väliin ja polttimen pääty jää lepäämään tuen päälle. Kiinnitetään poltintuki ja maljapoltin toisiinsa ruuveilla (M12 x 20, 2 kpl/pääty), (kts kuva 6). Kun molemmat tuet on kiinnitetty maljapolttimeen, voidaan poltin laskea tukien varaan, tällöin on poltinta mahdollista siirtää päittäin moduulissa. 7. Kanavapoltin moduuli puhallinkotelon asentaminen Asennetaan pakoputkisiteillä (2 kpl) kanavapoltin moduulin komponentit. Ohjeistus erikseen. 31 Kiinnitä puhallinpääty kahdella ruuvilla poltintukeen. Kiristä ruuvit sormitiukkuuteen. Antti-Teollisuus Oy 57 A71379/A
58 kuva 8 kuva 9 Antti-Teollisuus Oy 58 A71379/A
59 8. Kanavapoltin moduuli puhallinkotelon asentaminen 30 Kiinnitä puhallinsivulevy yläreunasta poltintukeen (osa 11) kummastakin päästä. Seuraavaksi yhdistetään pääty- ja sivulevy toisiinsa ruuveilla, alimmat ruuvit jätetään pois tässä vaiheessa (M8 x 16, 10 kpl/sauma). 9. Kanavapoltin moduuli puhallinkotelon asentaminen 30 Kiinnitä toinen puhallinsivulevy yläreunasta poltintukeen (osa 11) kummastakin päästä. Seuraa vaksi yhdistetään pääty- ja sivulevy toisiinsa ruuveilla; alimmat ruuvit jätetään pois tässä vaiheessa (M8 x 16, 10 kpl/sauma) Kiinnitä puhallinkotelon pohja ruuveilla (M8 x 16, 12 kpl) ja toisen päädyn kahden ruuvin alle tulee pu hallintuki kuvan 9 mukaisesti. (Yksittäinen kiinnitysreikä tuessa tulee sisälle päin ilmapäädyssä olevien särmien puolelle.) Antti-Teollisuus Oy 59 A71379/A
60 kuva 10 kuva 11 Antti-Teollisuus Oy 60 A71379/A
61 10. Kanavapoltin moduuli puhaltimen tukien kokoonpano Kiinnitä kiinnityslevy puhaltimen laippaan putkisiteellä ruuveilla (M6 x 70, 2 kpl). Jätä side hieman löysälle, että on mahdollista pyörittää kiinnityslevyä puhaltimeen nähden. 11. Kanavapoltin moduuli puhaltimen tukien kokoonpano 34 Kiinnitä puhallintuki kiinnityslevyyn ruuveilla (kts kuva 11), (M8 x 16, 2 kpl). Kiristetään sormitiukku uteen. Antti-Teollisuus Oy 61 A71379/A
62 kuva 12 kuva 13 Antti-Teollisuus Oy 62 A71379/A
63 12. Kanavapoltin moduuli puhaltimen tukien kokoonpano Merkitään puhaltimeen puhallusputken reunasta 20 mm, jolloin tiedetään milloin putkea on tarpeeksi puhallinkotelon sisällä. Nostetaan puhallin puhallinkotelon alapuolelle siten, että puhaltimen putki menee koteloon sisälle 20 mm. Tarkistetaan tuen kiinnityskohta. Poistetaan ruuvit kipinäverkon ja päätylevyn saumasta sekä kiinnitetään tuki alapäästään kipinäverkon reunan päälle (kts kuva 12). Puhallin kiinnitetään itseporautuvillaruuveilla (osa 20) puhallin kotelon jokaiselta sivulta (kts myös kuva 13). 13. Kanavapoltin moduulin puhaltimen tukien kokoonpano 33 Kiinnitä toinen puhallintuki kiinnityslevyyn ja kipinäverkon yläreunan alle. Poista sitä ennen levyistä ruuvit (3 kpl). Asenna puhallin pystysuoraan, kiristä ruuvit, muista myös putkiside. Antti-Teollisuus Oy 63 A71379/A
64 kuva 14 kuva 15 Antti-Teollisuus Oy 64 A71379/A
65 14. Kanavapoltin moduulin maatukijalkojen asennus 14 Kiinnitä maatukijalat vasta kuivurin kokoamisen yhteydessä Kiinnitä peitelevyt itseporautuvillaruuveilla (osa 20). Asenna loput polttimen vaatimat osat ennen sadesuojan asentamista. 15. Kanavapoltin moduuli sadesuojan asentaminen Sadesuojan asentaminen on tarkoitettu moduulijaon mukaan. Sadesuoja koostuu kiinteistä ylälevyistä (osa 19), sadesuojapelleistä (osa 18), sekä sivulevyistä (osa 25). Alimmainen sadesuojalevy on saranoitu yläreunastaan, linkut avaamalla on mahdollista päästä käsiksi komponentteihin. 25 Kiinnitetään itseporautuvilla ruuveilla (4,8x13, 10 kpl) ylälevyt 10 mm moduulilevyn saumasta alaspäin, kts kuva Kiinnitetään sadesuojapelti ylälevyyn ruuveilla (M8x16, nyloc-mutteri, osat 22 ja 34), jolloin saadaan saranapiste levyyn, kun jätetään nyloc-mutterit hieman löysälle. 26 Sivulevyistä poistetaan alaosasta osittain irti hakattu pelti, jolloin kaasuputki mahtuu siihen. Sivulevyjen paikka määräytyy kaasuputken mukaan, mahdolliset sivuliitännät ja komponentit otettava huomioon, sekä linkkujen vastakappaleena oleva M6x50 ruuvi, että sen pituus riittää sisälle päin sivulevyjä siirrettäessä. Kuvassa 15 on annettu noin mitat 42 mm ja 42 mm, mitat ovat moduulilevyn reunasta sivulevyn pintaan. Sivulevyn vino yläpinta nostetaan sadesuojan alapintaa vastaan, ja kun tasot ovat toisissaan kiinni, kiinnitetään sivulevyt itseporautuvilla ruuveilla (osa 20) ilmapäädyn moduuliin. Ylempi sadesuojan levy voidaan kiinnittää päälipuolelta itseporautuvilla ruuveilla (osa 20, 6 kpl), kts kuva Alempisadesuoja asennetaan ylempään sadesuojaan ruuveilla, jotka toimivat saranoina (M8x16, nyloc-mutteri, osat 22 ja 34). Mutterit jätetään hieman löysälle. Levyjen väliin keskelle tulee lisä tuki (osa 19), joka kiinnitetään samalla ruuvilla, kuin keskimmäinen saranapiste. ilmapäädyn moduulipeltiin kiinnitetään itseporautuvallaruuvilla. 27 Alempiensadesuojien sauma tuetaan alareunasta L-listalla toisiinsa, kiinnitetään ruuveilla (M8x16, 4 kpl). 28 Salpa asennetaan uppokantaruuveilla (M5x16, 3 kpl) ja aluslevyillä sivulevyihin kiinni. Jätetään vielä kiristämättä mutterit. Salvan vastakappaleeksi asennetaan ruuvi (M6x50), kahdella mutterilla lukitaan ruuvi paikoilleen, kts kuva. Huomioitavaa ettei asenna ruuvia liian pitkälle, että salvan lenkki mahtuu tulemaan pois sen takaa. Antti-Teollisuus Oy 65 A71379/A
