1 Pääsuunnittelun (rakennuslupamenettelyn) yhteydessä esitettävät paloturvallisuusasiat PELASTUSOPISTO Vanhempi opettaja Jani Jämsä Puh

2 Mitä / miten esitettävä pääpiirustuksissa? Lähtökohtana RakL, RakA, SRakMk A2 ja YO 39 Mitä asioista tulisi esittää / viranomaistarkastusnäkökulma Millä tavalla asiat tulisi esittää / merkintätapoja (A2 + pela-ohjeita) Palotekninen suunnitelma, milloin tarpeen Palotekniset erityissuunnitelmat Keskustelua

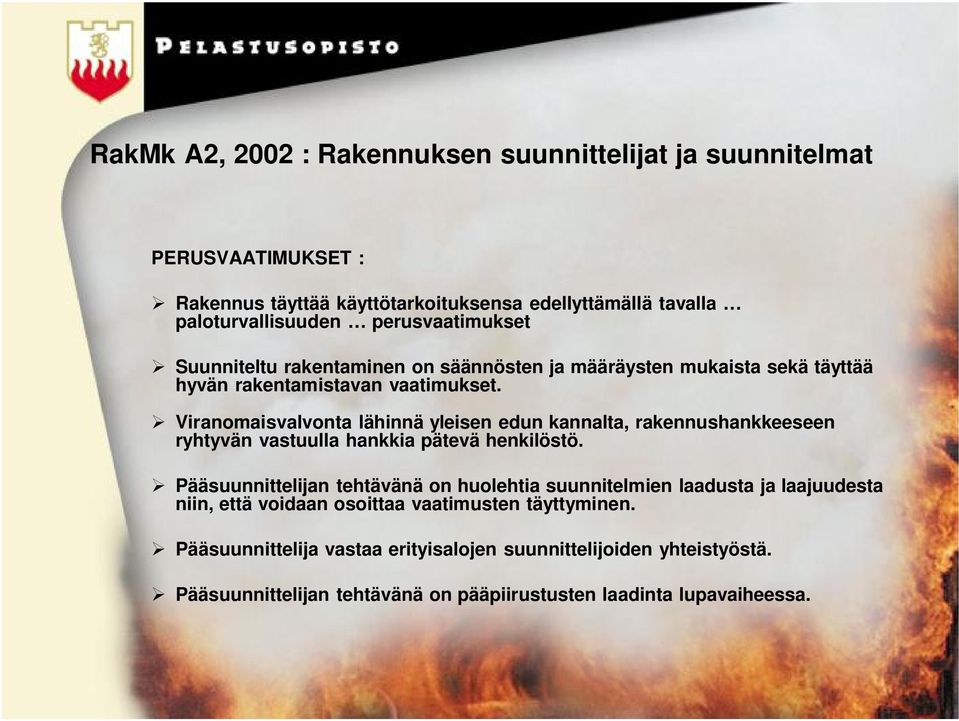

3 RakMk A2, 2002 : Rakennuksen suunnittelijat ja suunnitelmat PERUSVAATIMUKSET : Rakennus täyttää käyttötarkoituksensa edellyttämällä tavalla paloturvallisuuden perusvaatimukset Suunniteltu rakentaminen on säännösten ja määräysten mukaista sekä täyttää hyvän rakentamistavan vaatimukset. Viranomaisvalvonta lähinnä yleisen edun kannalta, rakennushankkeeseen ryhtyvän vastuulla hankkia pätevä henkilöstö. Pääsuunnittelijan tehtävänä on huolehtia suunnitelmien laadusta ja laajuudesta niin, että voidaan osoittaa vaatimusten täyttyminen. Pääsuunnittelija vastaa erityisalojen suunnittelijoiden yhteistyöstä. Pääsuunnittelijan tehtävänä on pääpiirustusten laadinta lupavaiheessa.

4 Maankäyttö- ja rakennusasetus 895/ Rakennuksen olennaiset tekniset vaatimukset : 1) Rakenteiden lujuus ja vakaus. Rakennukseen rakentamisen ja käytön aikana kohdistuvat kuormitukset eivät saa aiheuttaa sortumista eivätkä lujuutta tai vakautta haittaavia muodonmuutoksia. Kuormitukset eivät myöskään saa vaurioittaa rakennuksen muita osia tai rakennukseen asennettuja laitteita tai kiinteitä varusteita. Rakenteisiin ulkoisesta syystä johtuva vaurio ei saa olla suhteeton sen aiheuttaneeseen tapahtumaan verrattuna. 2) Paloturvallisuus. Rakennuksen kantavien rakenteiden tulee palon sattuessa kestää niille asetetun vähimmäisajan. Palon ja savun kehittymisen ja leviämisen rakennuksessa tulee olla rajoitettua. Myös palon leviämistä lähistöllä oleviin rakennuksiin tulee rajoittaa. Rakennuksessa olevien henkilöiden on voitava palon sattuessa päästä poistumaan rakennuksesta tai heidät on voitava pelastaa muulla tavoin. Myös pelastushenkilöstön turvallisuus on rakentamisessa otettava huomioon. 3) Hygienia, terveys ja ympäristö. Rakennuksesta ei saa aiheutua hygienian tai terveyden vaarantumista syistä, jotka liittyvät erityisesti myrkyllisiä kaasuja sisältäviin päästöihin, ilmassa oleviin vaarallisiin hiukkasiin tai kaasuihin, vaaralliseen säteilyyn, veden tai maapohjan saastumiseen tai myrkyttymiseen, jäteveden, savun taikka kiinteän tai nestemäisen jätteen puutteelliseen käsittelyyn taikka rakennuksen osien tai sisäpintojen kosteuteen. 4) Käyttöturvallisuus. Rakennuksen käyttöön ja huoltoon ei saa liittyä sellaista onnettomuuden uhkaa, kuten liukastumis-, putoamis-, törmäys-, palo-, sähkö- tai räjähdystapaturman vaaraa, jota ei voida pitää hyväksyttävänä. 5) Meluntorjunta. Melu, jolle rakennuksessa tai sen lähellä olevat altistuvat, tulee rajoittaa tasolle, joka ei vaaranna terveyttä ja antaa mahdollisuuden nukkua, levätä ja työskennellä hyväksyttävissä olosuhteissa. 6) Energiatalous ja lämmöneristys. Rakennuksen ja sen lämmitys-, jäähdytys- ja ilmanvaihtolaitteiden tulee ilmasto-olot ja rakennuksen käyttäjät huomioon ottaen olla sellaisia, että energiankulutustaso rakennusta ja mainittuja laitteita käytettäessä jää alhaiseksi. Rakentamisen olennaisista teknisistä vaatimuksista talonrakentamisessa annetaan tarkempia säännöksiä Suomen rakentamismääräyskokoelmassa.

5 RakMk A2, 2002 : Rakennuksen suunnittelijat ja suunnitelmat RAKENNUSLUPAHAKEMUKSEN LISÄSELVITYKSET : Jos ei riittävästi selviä pääpiirustuksista, rakennusvalvonnan tulee vaatia Paloturvallisuussuunnitelma (ns. normaalissa taulukkomitoituksessa, A-kohteet) Yleisesti puhutaan "paloteknisestä selvityksestä" (erillinen tai nimiösivulla) Uloskäytävät henkilömäärälaskelmineen Varatiet, poistumisreitit Pelastus- ja sammutusjärjestelyt Yms. RAKENNUSHANKKEEN ERITYISSUUNNITELMAT JA SELVITYKSET Tarve riippuu poikkeavista kuormituksista, suunnitteluratkaisuista ja käytetyistä suunnitteluperusteista Paloturvallisuusselvitys (toiminnallisessa suunnittelussa aina vaadittava, AA-kohteet) Suunnitteluperusteet Käytetyt mallit Saadut tulokset Poikkeaminen E-sarjasta ja perustelut Palotekniset erityissuunnitelmat Paloilmoitinjärjestelmän toteutuspöytäkirja ja asennussuunnitelmat Savunpoistolaskelmat ja suunnitelma (mitoitus, automatiikka ja laukaisujärjestelyt) Merkki- ja turvavalaistusuunnitelma Sammutuslaitteistojen mitoitus ja asennussuunnitelmat Rakennusautomaatiosuunnitelmat (esim. IV- tai äänentoisto voi olla yhteydessä paloteknisiin järjestelmiin)

6 Rakennuslupalausunnot Rakennusvalvonta pyytää lausuntoa tarvittaessa Voi olla ns. lupatyöryhmä, joka kokoontuu säännöllisesti Rak.valvonta, pelastusviranomainen, kaavoitus, ympäristövir.om. Isompien kohteiden lausunnot erikseen, kuvat tutustuttavaksi Tai sitten katsotaan suunnitelmia "ajan kanssa" yhdessä Mielellään mukana sekä rakenteellisen asiantuntijapelastusviranomainen, että operatiivinen asiantuntija Elleivät nämä toteudu saman henkilön kautta

7 RakL + RakA + säädökset: Viranomaisten roolit RAKENNUSLUPAVAIHEESSA : Rakennusvalvonta päättää ja määrittää lupaehdot Pelastusviranomainen toimii lausunnonantajana ja asiantuntijana "tarvittaessa" Mielellään ainakin : "Operatiiviset asiat" Palo-osastointien "järkevyys" <-> operatiivinen toiminta Pelastustiet, sammutusreitit, katolle ja ullakolle pääsyt Kattokiinnityspisteet <-> kattotyöskentely pelastustilanteessa Savunpoistojärjestelyt Alkusammutuskaluston määrä ja laatu, sijoitukset Laitetekniikka, lähtötiedot <-> vrt. erityissuunnitelmat Poistumisturvallisuusselvitys hyväksyttävä turvallisuustaso VSS-asiat? ERITYISSUUNNITELMIEN OSALTA : Paloturvallisuusselvitys (toiminnallisessa suunnittelussa aina vaadittava, AA-kohteet) Suunnitteluperusteet aina hyväksytettävä pelastusviranomaisella uhkakuvamallit ja mitoituspalot Palotekniset erityissuunnitelmat Paloilmoitinjärjestelmän toteutuspöytäkirja ja asennussuunnitelmat (pelastusviranomainen hyväksyy) Savunpoistolaskelmat ja suunnitelma (vähintään pelastusviranomaisen lausunto) Merkki- ja turvavalaistusuunnitelma (mielellään pelastusviranomaisen lausunto) Sammutuslaitteistosuunnitelmat (pelastusviranomainen voi ottaa kantaa suunnittelun perusteisiin) Rakennusautomaatiosuunnitelmat (vähintään pelastusviranomaisen lausunto)

8 Pääpiirustuksissa esitettävät paloturvallisuusasiat 1/3 : ASEMAPIIRROS : Rakennusten etäisyydet rajoista ja rakennusten väliset etäisyydet toisistaan Pelastustiet (vapaa leveys, kääntösäteet, maksimikaltevuus, kantavuus, nostopaikat) POHJAPIIRROKSET : Rakennuksen suunniteltu paloluokka (P1, P2, P3) - merkitään pohjapiirroksen oikeaan laitaan, palotekniseen selvitykseen Rakennuksen käyttötaparyhmittely - tarvittaessa huoneistoittain esim. toimisto-, ravintola-, liikehuoneisto jne. - tilan nimestä on ilmettävä yksiselitteisesti sen käytön luonne Palokuormat palo-osastoittain - merkitään pohjapiirustukseen palo-osastojen kohdalle Palo-osastojen rajamerkit - pohja- ja leikkauspiirustuksiin kolmoispistekatkoviivalla, viivan päähän paloluokka Palo-osastojen pinta-alat - merkitään osastojen rajamerkkien päätteisiin molempiin suuntiin

9 Pääpiirustuksissa esitettävät paloturvallisuusasiat 2/3 : POHJAPIIRROKSET : Osastoivien ja kantavien rakenteiden palonkestoajat tiloittain - osastointilinjojen rajamerkkien päätteisiin - vaatimuksenmukaisuustaulukko olisi hyvä Pintakerrosluokat (seinät, katto ja lattia) - merkitään pohjapiirustukseen huonetilojen mukaisesti - vaatimuksenmukaisuustaulukko olisi hyvä Poistumisreittien opastus (opasteet, merkki- ja turvavalaistus), periaate kirjataan - merkitään pohjapiirustukseen merkkivalaisimien (ja turvavalaisimien) sijoitus Uloskäytävien ja kulkureittien leveys - tarvittaessa tulee (lähinnä kokoontumistiloista) esittää uloskäytävien leveydet ja henkilömäärälaskelmat Alkusammutusvälineet (sijoitus, tyyppi, teholuokka) merkitään pohjapiirroksiin - alkusammutusvälineinä tulee etupäässä käyttää yhdistelmäkaappeja (pikapaloposti PPP ja käsisammutin 6kg yhdessä), sijoitus poistumisreittien varrelle Palovaarallisuusluokka - merkitään tuotanto- ja varastorakennusten osalta palotekniseen selvitykseen Suojaustasoluokka - merkitään tuotanto- ja varastorakennusten sekä autosuojien osalta (palotekn.selv.)

10 Pääpiirustuksissa esitettävät paloturvallisuusasiat 3/3 : POHJAPIIRROKSET : MUUT : Savunpoistojärjestelyt - savunpoistoaukkojen pinta-alat merkitään pohjapiirustukseen (tarv. erill. laskelma) - piirustuksessa tulee ilmetä myös savunpoiston aukaisu- tai laukaisujärjestelmät Vesikattokuva - merkittävä ullakon osastointi, katemateriaalin palotekninen luokitus - kattoluukut ja kulkutiet huollettaville kohteille, lumiesteet, kiinnityspisteet (pollarit) Hormipiirustukset - savuhormien pysty- ja vaakaleikkaukset, liittymät rakenteisiin Tulisijojen suojaus ja suojaetäisyydet (pohjapiirroksissa / hormipiirroksissa) Rakennustapaselostus - tulee käydä selville rakennustarvikkeiden ja rakennusosien palamisominaisuudet - tarvittaessa esim. sintraantumislämpötilat ja pintakerrosominaisuudet - palonkestoajat, vaatimuksenmukaisuustaulukko olisi hyvä - osastoivien rakenteiden liittymiset, rakenne-esimerkit + taulukko Väestönsuojarakenteet - sijoitus, väestönsuojapiirustus - VVS -mitoituslaskelmat

11 Asemapiirros, etäisyydet (lähde: Kuopion kaupungin Pientalo-ohje)

12 Pelastustiet (lähde: PSPL kerrostalo-ohje) Rakennusjärjestys!

13 Pelastustien vaatimukset, esim :

14 Pelastustien vaatimukset, esim :

15 Palotekninen selvitys, normaalikohde Mieluummin erillinen palotekninen suunnitelma, jossa asiat kerrottu riittävän tarkasti ja seikkaperäisesti = kuinka E-sarjan vaatimuksia on toteutettu ko. kohteessa.

16 Palokuormaryhmät

17 RAKENTEELLINEN PALOTURVALLISUUS, RakMk E1 PALOKUORMARYHMÄT: yli 1200 MJ/m2 : Varastot, jotka ovat erillisiä palo-osastoja vähintään 600 MJ/m2 ja enintään 1200 MJ/m2: Myymälät, näyttelyhallit, kirjastot, asuinrakennusten irtaimistovarastot, moottoriajoneuvojen korjaus- ja huoltotilat alle 600 MJ/m2: Asunnot, majoitustilat ja hoitolaitokset, ravintolat, enint. 300 m2:n myymälät, toimistot, koulut, urheiluhallit, teatterit, kirkot ja päivähoitolaitokset, autosuojat

18 Paloosaston rajat, pintaalat ja paloluokat

19 Vaatimuksenmukaisuustaulukko / osastoinnit

20 Vaatimuksenmukaisuustaulukko / pintakerrokset

21 Poistumisreittien opastus, uloskäytäväleveydet

22 Alkusammutuskalusto

23 Tuotanto- ja varastorakennusten paloturvallisuus, Ohjeet 2005 (RakMk E2)

24 Tuotanto- ja varastorakennusten paloturvallisuus, Ohjeet 2005 (RakMk E2)

25 Tuotanto- ja varastorakennusten paloturvallisuus, Ohjeet 2005 (RakMk E2) Suojaustasot : ST 1 = tavallinen alkusammutuskalusto + tarvittaessa tehostettu alkusammutuskalusto ST 2 = ST 1 + automaattinen paloilmoitin (tehokas sammutustyö pystyttävä aloittamaan viimeistään 10 min. kuluttua paloilmoituksesta, voidaan huomioida myös kohteen oma koulutettu tehdaspalokunta tai sammutusryhmä) ST 3 = ST 1 + automaattinen sammutuslaitteisto Kohdesuojaus

26 Savunpoistojärjestelyt (muut kuin porraskäytävät -> erillissuunnitelma)

27 Pollarit! Vesikattokuva (Lähde: Kuopion kaupungin Pientalo-ohje)

28 Hormipiirustukset (lähde: Kuopion kaupungin Pientalo-ohje)

29 Rakennustapaselostus / osastoivien rakenteiden liittymät (lähde: Kuopion kaupungin Pientalo-ohje)

30 VSS-Asemapiirros (3 sarjaa) : Pohjana yleensä kaava-alueilla asemakaava, mittakaava 1:200 tai 1:500 Väestönsuojan sijainti kiinteistössä, kulkumatkat Kulkureitti suojaan ja väestönsuojan uloskäytävät Ilmanvaihtoaukkojen sijainti Kiinteistön katusulkuventtiilien sijainti

31 Väestönsuojapiirros (3 sarjaa) : Pohjapiirroksen tarkennettu osa, mittakaava 1:100 / 1:50 Leikkauspiirustus, josta selviää suojan rakenteet ja niiden materiaalit Sisääntuloreitti suojaan ja väestönsuojan uloskäytävät (hätäp.kuilu) Väestönsuojan tilat, rakenne ja ympäröivien tilojen käyttö Rakenteissa olevia aukkoja ja niiden rakenteita koskevat tiedot Väestönsuojan laitteiden ja varusteiden sijainti (käyttöönoton avuksi) Suojakäyttöä varten purettavat rakenteet, lisärakenteet ja järjestelyt (käytt.ottos.)

32 Väestönsuojapiirros

33 Leikkauspiirros

34 VSS-piirros

35 Väestönsuojapiirros

36 Kiitos! Kysymyksiä? Keskustelua
