Oulun rakennusvalvonnan laatukortit Pientalon paloturvallisuus Tapani Hoppu

Transkriptio

1 Oulun rakennusvalvonnan laatukortit Pientalon paloturvallisuus Tapani Hoppu

2 Palokortissa esitetään Oulun rakennusvalvonnan ja alueen pientalotehtaiden sekä Oulu-Koillismaan pelastuslaitoksen yhteisen työryhmän tulkintoja pientalon palomääräyksistä. Suomen Pelastusalan Keskusjärjestö SPEK on antanut myönteisen lausunnon. Kortin alkuperäinen versio on laadittu vuonna 2008 ja sitä on päivitetty vuonna Versio

3 Pientalon tontin sisäinen palotekninen suojaus on pääsääntöisesti asuinrakennuksen ja autosuojan sekä kattilahuoneen paloosastointia. Autosuojalla tarkoitetaan autotallia ja/tai autokatosta sekä niiden yhteydessä mahdollisesti olevaa avointa tai seinällä erotettua osastoimatonta varastotilaa. Mikäli palokortin tulkinnat koskevat vain autokatosta, käy se ilmi kuvasta ja tekstistä. Tulkinnat, joissa käsitellään autosuojaa, koskevat sekä katosta että tallia.

4 Osastointi rakennusten välillä, rakennukset samalla tai eri tontilla, noudatetaan RakMk E1 määräyksiä. Jos jompikumpi tai molemmat rakennuksista on autosuojia, noudatetaan myös RakMk E4 määräyksiä. Tällöin ei E1 antamia helpotuksia mm. ikkunoista voi huomioida. RakMk E1 mukaisesti kyseessä on yleensä aina osastointi molemmin puoleista paloa vastaan. RakMk E4 mukaisesti kyseessä on osastointi autosuojan puoleista paloa vastaan, ellei siihen liity muita, esim. E1 mukaisia vaatimuksia

5 Pientalon poistumistiet ovat henkilöturvallisuutta

6 Poistumisteitä ovat varsinainen uloskäytävä ja varatie. Varsinaisena uloskäytävänä toimii asunnon vähintään 10M leveä ulko-ovi. Varatienä käytetään vähintään 9M leveää ulos johtavaa ovea tai kiintopainikkein varustettua ikkunaa. Vapaa leveys 900

7

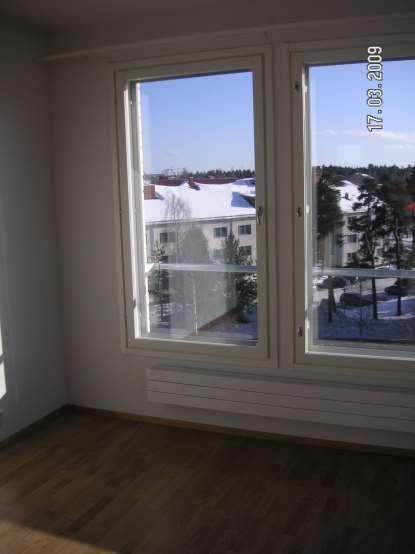

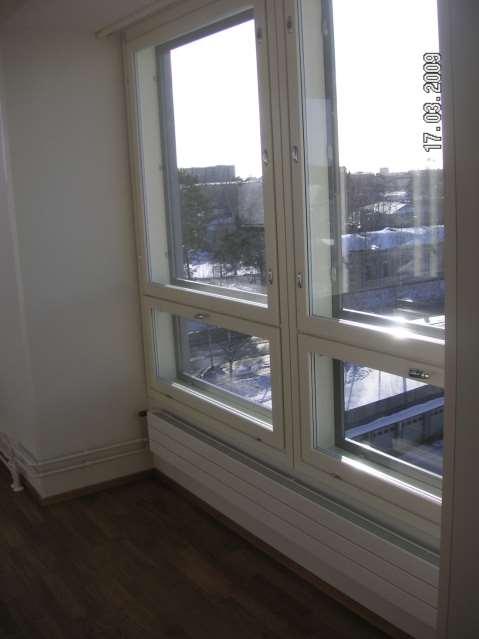

8 Varatienä käytettävän ikkunan mitat (Kuva 1) vapaan aukon leveys (b) vähintään 500 mm vapaan aukon korkeus (h) vähintään 600 mm vapaan aukon leveys + vapaa korkeus (b+h) vähintään 1500 mm Poistumistienä toimivan ikkunan leveys + korkeus yhteensä 1.5 m (ei yli 1.2 m leveä, pitkäsalpa). Oulussa minimi 6x12 tai 11x7.

9 Varatienä toimivan ikkunan pitää olla nopeasti avattavissa, minkä vuoksi kiinnikkeiden pitää olla kiintopainikkeilla varustettuja. Lisäksi kiintopainikkeita sallitaan vain yhdelle puitteen sivulle joko vaakapuitteeseen tai pystypuitteeseen, mutta ei molempiin. Kiintopainikkeiden tulee olla alle 2 metrin korkeudella lattiapinnasta. Varatieikkunan aukipitolaitteen tulee olla turvallinen mutta hätätilanteessa rikottavissa kohtuullista voimaa käyttäen.

10 Varatieikkunan koko ja aukon alareunan korkeus lattiasta on aina merkittävä suunnitelmiin ja korkeuden tulee olla mm lattiapinnasta. Jos aukon alareuna on alle 700 mm lattiasta, tulee ikkunan ulkopuolelle asentaa kaide, joka ulottuu ikkunapenkistä määräystenmukaisen kaidekorkeuden verran ylöspäin. Jos lasin alareuna on alle 700 mm lattiasta, on käytettävä turvalasia.

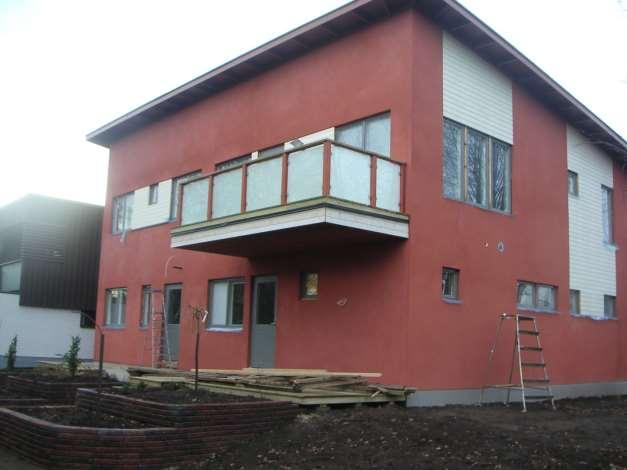

11 Kaksikerroksisen asunnon jokaisesta toisen kerroksen asuinhuoneesta on oltava varatie, jona toimii parvekkeen ovi tai kiintopainikkein varustettu ikkuna.

12 Varatietulkinnat: 2. kerros varatie varatie varatie varatie Dia Tuomo Kukkonen

13 Jos parveke varatienä, kaiteen ulkopuolella oltava seisomismahdollisuus tai tikkaat, huom. erityisesti lasikaiteessa.

14

15

16

17 Ulkopuolella katos (+ tarvittaessa lapetikas tai lumieste) tai tikkaat 3.5 m maanpinnasta. (RakMk E1) Jos varatie on lasikatteen kohdalla, huomioitava erityisesti poistumisen turvallisuus Varatieikkunoiden koot ja etäisyys lattiasta tarkistetaan aloituskokouksessa

18 Toinen ikkuna tuuletus-, toinen varatieikkuna Ulkopuolella esim. lumieste.

19 Helppotoimiset aukipitolaitteet varatieikkunoihin.

20 Kiintopainike pois, ei saa olla tuuletusikkunana.

21 Tapauskohtaisesti varatienä voi toimia myös osastoivassa seinässä oleva paloikkuna. Kun 2. kerroksen makuuhuoneen ainoa ikkuna on osastoivalla seinällä, tulee myös tällöin järjestää hätäpoistumismahdollisuus.

22 Palovaroittimet kytkettävä sähköverkkoon, asennus 500 mm seinästä ja 1 m tuloilmaventtiilistä (kuva rakennusvalvonnan kotisivuilla), oltava vähint. 1 kpl jokaisessa kerroksessa alkavaa 60 m² kohti. Sarjaankytkentä suositeltavaa.

23

24 Kuva 2, Autosuojan osastointivaatimukset

25 Kuva 2a Kuva 2b

26 Tontin sisällä autosuoja erotetaan paloosastoinnilla, kun rakennusten / tilojen etäisyys on alle 4 metriä, Kuva 2a.

27 Kuitenkin palo-osastokooltaan yli 60 m2 autosuoja-varastorakennus on osastoiva erilleen, autosuojan puoleista paloa vastaan, kun se sijaitsee alle 8 metrin etäisyydellä asuinrakennuksesta, Kuva 2b.

28 Rakennusten sijaitessa eri tonteilla osastointia edellytetään (yleensä molemmilta, molemmin puoleista paloa vastaan), kun rakennusten etäisyys on alle 8 metriä

29 Kuva 3, Varastotila autosuojan yhteydessä Autosuojan yhteyteen sallitaan osastoimattomana enintään 10 m2:n seinällä erotettu varastotila.

30 Kuva 3a Kuva 3b

31 Etäisyydet muihin rakennuksiin mitataan tällöin autosuojan /varaston lähimmästä ulkoseinästä tai katoksen reunasta, Kuva 3a.

32 Yli 10 m2:n kokoinen autosuojan yhteydessä oleva varastotila palo-osastoidaan autosuojasta lattiasta tiiviisti vesikatteeseen saakka EI 30 rakentein. Kuva 3b.

33 Varaston osastointi asuinrakennuksesta harkitaan tapauskohtaisesti riippuen varastoitavasta tavarasta, esim. polttoaineen varastointi aiheuttaa osastointivaatimuksen.

34 Kuva 4, Autosuoja, palo-osastointi asuinrakennuksessa Autosuoja (autopalo) erotetaan asuintiloista osastoimalla joko asuinrakennuksen ulkoseinä ulkopuolista paloa vastaan tai autosuojan ulkoseinä sisäpuolista paloa vastaan EI 30 - rakentein, kts. kuva 5.

35 Kuva 4a Kuva 4b

36 Palo-osastointi sijoitetaan yhtenäisenä ja aukottomana sokkelista vesikatteeseen saakka, Kuva 4a. Yläpohjan riittävä tuuletus on varmistettava.

37 Jos asuinrakennuksessa on parvekkeita / ulokkeita palovyöhykkeellä, ts. alle 4 metrin etäisyydellä autosuojan seinälinjasta alle 45 asteen kulmassa, on ne otettava huomioon palosuojauksessa esim. parvekkeen taustaseinä osastoiden, Kuva 4b. Pitkät räystäät ja lipat on huomioitava erikseen.

38 Kuva 5, Autosuoja, palo-osastointi autosuojan puolella (vaihtoehto kuvalle 4) Autosuoja erotetaan asuintiloista EI 30 - rakentein, jotka nostetaan yhtenäisenä ja aukottomana ulkoseinässä sokkelista autosuojan katon tasoon ja käännetään siitä autosuojan katon sisäpinnalle EI 30 - tasoisena.

39 Palokaasujen kulkeutuminen yläpohjaonteloon on estettävä. (Huom! Ikkunat ja nosto-ovet) Osastoivan rakenteen kantaville ja jäykistäville, palolle alttiina oleville rakenteille on vastaava palonkestovaatimus R 30, Kuvat 5a ja 5b.

40 Kuva 5a Kuva 5b

41 2 krs At katto EI 30. Osastoiva seinä. Ullakolle EI 30. EI 30 E30 E30 EI 30 PO EI 15 Varaston / at ovi EI 15. Ikkunoiden uloin lasi E30, estetään savukaasujen pääsy ullakolle. Ullakolla EI 30 EI 30 Tuuletus sivuilta. Varasto ja ullakko samaa paloosastoa talon kanssa.

42 Kuva 6, Autosuojan ikkunat ja ovet Tilanteessa, jossa autokatoksen yläpohjan vaatimus on EI 30 (esim. yläpohjassa käyttöullakko).

43 Kuva 6

44

45

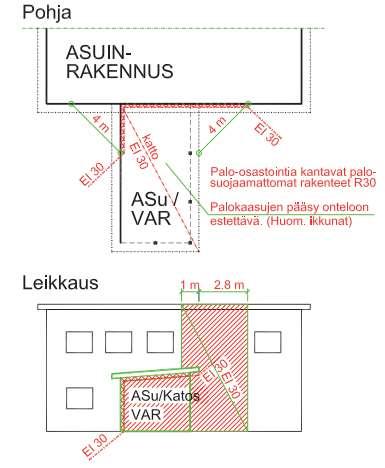

46 Kuva 7, Autokatos, joka ulottuu asuinrakennuksen nurkan yli Kun autokatos ulottuu asuinrakennuksen päätyseinän nurkan yli / ohi, edellytetään autokatoksesta poispäin kääntyvälle asuinrakennuksen sivuseinälle paloosastointia nurkan yli menevän katoksen ulottuman (kuvassa mitta a) verran, kuitenkin enintään 2,8 m.

47 Pohja Palo-osastointi, EI 30, sivuseinälle edellytetään 45 asteen kulmassa 4 metrin ulottumalle eli enintään 2,8 m. Huom, mitta a on räystäästä.

48

49

50 Kuva 8, Autokatos asuinrakennuksen vieressä

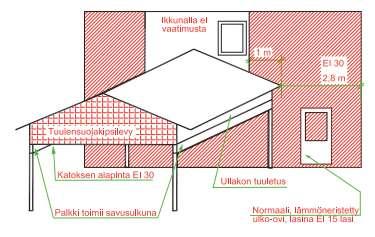

51 Autokatoksen sijaitessa asuinrakennuksen vieressä, vaikutusetäisyys tarkastellaan 45 asteen kulmassa 4 m ulottumalle 1. ja 2. kerroksessa sekä autokatoksen katon päällä 1 metri toiseen suuntaan. Autosuojan kattoon EI 30 osastointi.

52 Osastoivan rakennusosan liitokseen talon ulkoseinään tulee kiinnittää huomiota, jotta siitä tulee tiivis, kuva 8.

53 Kuva 9, Laajat katokset

54 Kun autokatos, joka liittyy rakennukseen toisella katoksella, on yli 4,0 metrin etäisyydellä asuinrakennuksesta, ei sillä ole osastointivaatimusta mutta palokaasut tulee ohjata ulos katoksesta ja poispäin asuinrakennuksesta katoksen vesikatteessa alaspäin suuntautuvalla savusululla (EI 30).

55 Laajoissa katoksissa, joissa autokatos ei käsitä koko katosaluetta, ei välttämättä ole osastointivaatimusta ja tällöin palokaasut täytyy ohjata ulos katoksesta ja poispäin asuinrakennuksesta katoksen vesikatteessa alaspäin suuntautuvalla savusululla (EI 30). Savusulun alareuna on vähintään 20 cm alempana kuin alin palkki tai räystäs ja se on asennettava yhtenäisesti ja tiiviisti vesikatteeseen asti.

56 Kysymys on tapauskohtaisesti toiminnallisesta palosuunnittelusta, mikä edellyttää kehittynyttä näkemystä palon etenemisestä.

57 Savusulun käyttö edellyttää aina viranomaisharkintaa. Savusulku sijoitetaan vähintään 2 m etäisyydelle ajonestosta. Huom! Savusululla ei voida korvata osastointia.

58 Kuva 10, Ikkunat ja ovet asuinrakennuksen osastoivassa seinässä (ei koske autosuojia)

59 Osastoivissa seinissä ikkunoille ja oville on palonkestoajan suhteen vaatimuksena puolet ko. seinän vaatimuksesta, ts. kun seinälle vaatimus EI 30, ikkunoilla ja oville vaatimus EI 15. Sama vaatimustaso on myös ikkunoiden ja ovien kiinnitykselle runkoon. Vaatimus EI 30, kaikki ikkunat ja ovet (myös alle 0.2 m²) EI 15, ei avattavia ikkunoita, normaali lämmöneristetty ulko-ovi riittää, oven lasi EI 15 (RakMk E2, E4 ja E9).

60 Kuva 10 Seinälle vaaditaan EI 30, ikkunoille ja oville vaatimus on EI 15. Sama vaatimustaso on myös ikkunoiden ja ovien kiinnitykselle.

61 Osastoivan seinän oven mahdollisen lasin on oltava palolasi metrin etäisyydellä olevien rakennusten osastoivissa seinissä sallitaan korkeintaan viisi tavallista (osastoimatonta) avattavaa erillistä ikkunaa, joiden pinta-ala karmimitoilla laskettuna on korkeintaan 0,2 m2 / ikkuna.

62 Kuva 11, Kattilahuone Kattilahuoneen kaikki seinät, myös ulkoseinät ja katto, palo-osastoidaan EI 30 -rakentein sisäpuolista paloa vastaan, kun kattilan teho on pienempi kuin 30 kw. (Kun teho on yli 30 kw, vaatimus on EI 60 palamaton.)

63 Kuva 11

64 Ovelle ja mahdolliselle ikkunalle vaatimustaso on puolet osastoivan rakenteen palonkestoajasta (EI 15 tai EI 30). Lämmöneristetyn umpioven tai palolasilla varustetun lämmöneristetyn oven voidaan katsoa täyttävän tämän vaatimuksen Kellarissa osastoivat rakenteet oltava palamattomia.

65 Kuva 12, Osastoinnin ulottuminen

66 Palo-osastoiduissa seinissä osastointi ulotetaan pääsääntöisesti ehyenä vesikatteeseen saakka (esim. kattotiileen), Kuvat 12 ja 12a.

67 Sivuräystäillä tuuletus esimerkiksi osastoidun tuuletusraon kautta, Kuva 12b.

68 Tai tuuletusputkella / tuuletuspiipuilla tai palotuuletusventtiileillä, Kuva 12c.

69 Naapurit, pientalot eri tonteilla, vastakkaiset yhdensuuntaiset seinät rajaa vasten Koskee myös talousrakennuksia

70 Naapurit, pientalot eri tonteilla, vastakkaiset yhdensuuntaiset seinät rajaa vasten. Koskee myös talousrakennuksia

71

72

73

74

75

76 Naapurit, toisiaan vasten kohtisuorat seinät rajalla, Oulun rakennusvalvonnan tulkinta

77 Naapurit, toisiaan vasten kohtisuorat seinät rajalla, Oulun rakennusvalvonnan tulkinta

78

79

80
