1 Voit lukea suosituksia käyttäjän oppaista, teknisistä ohjeista tai asennusohjeista tuotteelle. Löydät kysymyksiisi vastaukset käyttöoppaasta ( tiedot, ohjearvot, turvallisuusohjeet, koko, lisävarusteet jne.). Yksityiskohtaiset käyttöohjeet ovat käyttäjänoppaassa Käyttöohje Käyttöohjeet Käyttäjän opas Omistajan käsikirja Käyttöopas

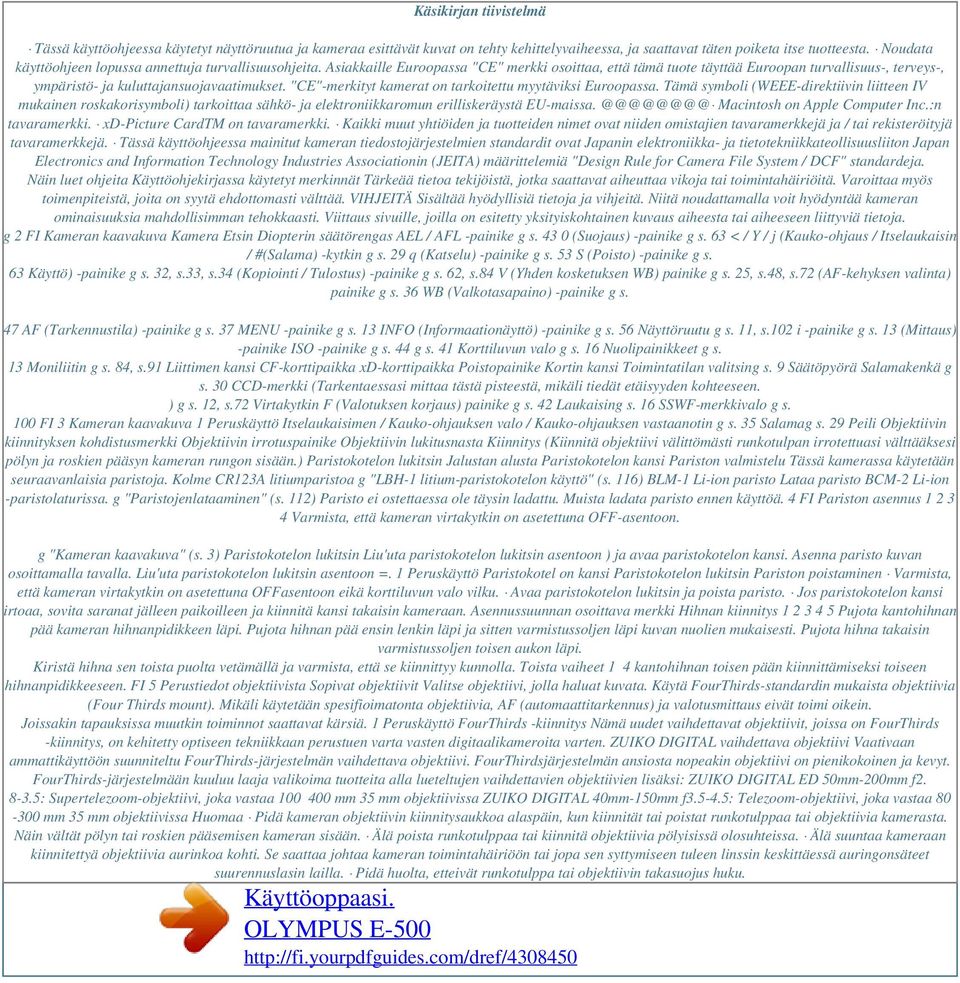

2 Käsikirjan tiivistelmä Tässä käyttöohjeessa käytetyt näyttöruutua ja kameraa esittävät kuvat on tehty kehittelyvaiheessa, ja saattavat täten poiketa itse tuotteesta. Noudata käyttöohjeen lopussa annettuja turvallisuusohjeita. Asiakkaille Euroopassa "CE" merkki osoittaa, että tämä tuote täyttää Euroopan turvallisuus-, terveys-, ympäristö- ja kuluttajansuojavaatimukset. "CE"-merkityt kamerat on tarkoitettu myytäviksi Euroopassa. Tämä symboli (WEEE-direktiivin liitteen IV mukainen roskakorisymboli) tarkoittaa sähkö- ja elektroniikkaromun erilliskeräystä EU-maissa. Macintosh on Apple Computer Inc.:n tavaramerkki. xd-picture CardTM on tavaramerkki. Kaikki muut yhtiöiden ja tuotteiden nimet ovat niiden omistajien tavaramerkkejä ja / tai rekisteröityjä tavaramerkkejä. Tässä käyttöohjeessa mainitut kameran tiedostojärjestelmien standardit ovat Japanin elektroniikka- ja tietotekniikkateollisuusliiton Japan Electronics and Information Technology Industries Associationin (JEITA) määrittelemiä "Design Rule for Camera File System / DCF" standardeja. Näin luet ohjeita Käyttöohjekirjassa käytetyt merkinnät Tärkeää tietoa tekijöistä, jotka saattavat aiheuttaa vikoja tai toimintahäiriöitä. Varoittaa myös toimenpiteistä, joita on syytä ehdottomasti välttää. VIHJEITÄ Sisältää hyödyllisiä tietoja ja vihjeitä. Niitä noudattamalla voit hyödyntää kameran ominaisuuksia mahdollisimman tehokkaasti. Viittaus sivuille, joilla on esitetty yksityiskohtainen kuvaus aiheesta tai aiheeseen liittyviä tietoja. g 2 FI Kameran kaavakuva Kamera Etsin Diopterin säätörengas AEL / AFL -painike g s (Suojaus) -painike g s. 63 < / Y / j (Kauko-ohjaus / Itselaukaisin / #(Salama) -kytkin g s. 29 q (Katselu) -painike g s. 53 S (Poisto) -painike g s. 63 Käyttö) -painike g s. 32, s.33, s.34 (Kopiointi / Tulostus) -painike g s. 62, s.84 V (Yhden kosketuksen WB) painike g s. 25, s.48, s.72 (AF-kehyksen valinta) painike g s. 36 WB (Valkotasapaino) -painike g s. 47 AF (Tarkennustila) -painike g s. 37 MENU -painike g s. 13 INFO (Informaationäyttö) -painike g s. 56 Näyttöruutu g s. 11, s.102 i -painike g s. 13 (Mittaus) -painike ISO -painike g s. 44 g s. 41 Korttiluvun valo g s. 16 Nuolipainikkeet g s. 13 Moniliitin g s. 84, s.91 Liittimen kansi CF-korttipaikka xd-korttipaikka Poistopainike Kortin kansi Toimintatilan valitsing s. 9 Säätöpyörä Salamakenkä g s. 30 CCD-merkki (Tarkentaessasi mittaa tästä pisteestä, mikäli tiedät etäisyyden kohteeseen. ) g s. 12, s.72 Virtakytkin F (Valotuksen korjaus) painike g s. 42 Laukaising s. 16 SSWF-merkkivalo g s. 100 FI 3 Kameran kaavakuva 1 Peruskäyttö Itselaukaisimen / Kauko-ohjauksen valo / Kauko-ohjauksen vastaanotin g s. 35 Salamag s. 29 Peili Objektiivin kiinnityksen kohdistusmerkki Objektiivin irrotuspainike Objektiivin lukitusnasta Kiinnitys (Kiinnitä objektiivi välittömästi runkotulpan irrotettuasi välttääksesi pölyn ja roskien pääsyn kameran rungon sisään.) Paristokotelon lukitsin Jalustan alusta Paristokotelon kansi Pariston valmistelu Tässä kamerassa käytetään seuraavanlaisia paristoja. Kolme CR123A litiumparistoa g "LBH-1 litium-paristokotelon käyttö" (s. 116) BLM-1 Li-ion paristo Lataa paristo BCM-2 Li-ion -paristolaturissa. g "Paristojenlataaminen" (s. 112) Paristo ei ostettaessa ole täysin ladattu. Muista ladata paristo ennen käyttöä. 4 FI Pariston asennus Varmista, että kameran virtakytkin on asetettuna OFF-asentoon. g "Kameran kaavakuva" (s. 3) Paristokotelon lukitsin Liu'uta paristokotelon lukitsin asentoon ) ja avaa paristokotelon kansi. Asenna paristo kuvan osoittamalla tavalla. Liu'uta paristokotelon lukitsin asentoon =. 1 Peruskäyttö Paristokotel on kansi Paristokotelon lukitsin Pariston poistaminen Varmista, että kameran virtakytkin on asetettuna OFFasentoon eikä korttiluvun valo vilku. Avaa paristokotelon lukitsin ja poista paristo. Jos paristokotelon kansi irtoaa, sovita saranat jälleen paikoilleen ja kiinnitä kansi takaisin kameraan. Asennussuunnan osoittava merkki Hihnan kiinnitys Pujota kantohihnan pää kameran hihnanpidikkeen läpi. Pujota hihnan pää ensin lenkin läpi ja sitten varmistussoljen läpi kuvan nuolien mukaisesti. Pujota hihna takaisin varmistussoljen toisen aukon läpi. Kiristä hihna sen toista puolta vetämällä ja varmista, että se kiinnittyy kunnolla. Toista vaiheet 1 4 kantohihnan toisen pään kiinnittämiseksi toiseen hihnanpidikkeeseen. FI 5 Perustiedot objektiivista Sopivat objektiivit Valitse objektiivi, jolla haluat kuvata. Käytä FourThirds-standardin mukaista objektiivia (Four Thirds mount). Mikäli käytetään spesifioimatonta objektiivia, AF (automaattitarkennus) ja valotusmittaus eivät toimi oikein. Joissakin tapauksissa muutkin toiminnot saattavat kärsiä. 1 Peruskäyttö FourThirds -kiinnitys Nämä uudet vaihdettavat objektiivit, joissa on FourThirds -kiinnitys, on kehitetty optiseen tekniikkaan perustuen varta vasten digitaalikameroita varten. ZUIKO DIGITAL vaihdettava objektiivi Vaativaan ammattikäyttöön suunniteltu FourThirds-järjestelmän vaihdettava objektiivi. FourThirdsjärjestelmän ansiosta nopeakin objektiivi on pienikokoinen ja kevyt. FourThirds-järjestelmään kuuluu laaja valikoima tuotteita alla lueteltujen vaihdettavien objektiivien lisäksi: ZUIKO DIGITAL ED 50mm-200mm f : Supertelezoom-objektiivi, joka vastaa mm 35 mm objektiivissa ZUIKO DIGITAL 40mm-150mm f : Telezoom-objektiivi, joka vastaa mm 35 mm objektiivissa Huomaa Pidä kameran objektiivin kiinnitysaukkoa alaspäin, kun kiinnität tai poistat runkotulppaa tai objektiivia kamerasta. Näin vältät pölyn tai roskien pääsemisen kameran sisään. Älä poista runkotulppaa tai kiinnitä objektiivia pölyisissä olosuhteissa. Älä suuntaa kameraan kiinnitettyä objektiivia aurinkoa kohti. Se saattaa johtaa kameran toimintahäiriöön tai jopa sen syttymiseen tuleen linssin keskittäessä auringonsäteet suurennuslasin lailla. Pidä huolta, etteivät runkotulppa tai objektiivin takasuojus huku.

3 Kiinnitä runkotulppa kameraan estääksesi pölyä pääsemästä kameran sisään, kun siinä ei ole objektiivia. Objektiivin kiinnitys kameraan Varmista, että virtakytkin on asennossa OFF. g "Kameran kaavakuva" (s. 3) Irrota takasuojus objektiivista. Irrota runkotulppa kamerasta. Objektiivin takasuojus Runkotulppa 6 FI Perustiedot objektiivista 4 Kohdista kamerassa oleva objektiivin kiinnityksen kohdistusmerkki (punainen) objektiivissa olevaan kohdistusmerkkiin (punainen), ja aseta sitten objektiivi kameran runkoon. Kierrä objektiivia myötäpäivään, kunnes kuulet sen naksahtavan. Irrota objektiivisuojus. Objektiivin kiinnityksen kohdistusmerkki (punainen) Kohdistusm erkki (punainen) 1 Peruskäyttö Objektiivisuojus Objektiivin irrotus kamerasta Varmista, että virtakytkin on asennossa OFF. Irrota objektiivi kamerasta painamalla objektiivin irrotuspainiketta ja kiertämällä samanaikaisesti objektiivia vastapäivään. Objektiivin irrotuspainike Perustietoa kortista Sopivat kortit "Kortti" viittaa näissä käyttöohjeissa tallennusvälineeseen. Tässä kamerassa voidaan käyttää CompactFlash, Microdrive tai xd-picture -korttia (lisävaruste). CompactFlash CompactFlash on kiinteä suuren kapasiteetin flashmuistikortti. Voit käyttää yleisesti myynnissä olevia kortteja. Microdrive Microdrive on väline, joka käyttää pienikokoista suuren kapasiteetin kiintolevyasemaa. Voit käyttää Microdrivemuistia, joka tukee CF+Type II korttityyppiä (Compact Flash extension standard). xd-picture Card Erittäin pienikokoinen tallennusväline. Muistikapasiteetti jopa 1 GB. Ota huomioon Microdrive-muistia käyttäessäsi Microdrive on väline, joka käyttää pienikokoista kiintolevyasemaa. Levyaseman pyörimisen johdosta Microdriven tärinän ja tärähdysten sietokyky ei ole yhtä hyvä kuin muilla korteilla. Microdrivea käytettäessä on oltava erityisen varovainen (erityisesti tallennettaessa ja katseltaessa), ettei kamera tärähdä tai ole tärinälle alttiina. Muista lukea seuraavat ohjeet ennen kuin käytät Microdrivea. Tutustu myös Microdriven mukana tuleviin ohjeisiin. FI 7 Perustietoa kortista 1 Peruskäyttö Ole varovainen laskiessasi kameran alas tallennuksen aikana. Aseta se varoen tukevalle alustalle. Varo, ettei kamera osu mihinkään kantaessasi sitä kantohihnasssa. Älä käytä kameraa olosuhteissa, joissa se on alttiina tärinälle tai koville iskuille, kuten rakennustyömaalla tai epätasaisella tiellä ajavassa autossa. Älä vie Microdrivea mihinkään, missä se saattaa joutua alttiiksi vahvalle magnetismille. Kortin asentaminen 1 2 Avaa kortin kansi. Kortin asentaminen. Compact Flash / Microdrive xd-picture Card Asenna kortin kosketuspinta kuvassa osoitetulla Aseta kortti oikein päin kuvan osoittamalla tavalla. tavalla. xd-korttipaikka CF-korttipaikka 3 Sulje muistikortin kansi. Huomaa Älä työnnä korttia kynällä tai vastaavalla kovalla tai terävällä esineellä. Älä koskaan avaa paristokotelon tai muistikortin kantta, tai poista paristoa tai muistikorttia kameran ollessa kytkettynä päälle. Se saattaa tuhota kortille tallennetut tiedot. Tuhottuja tietoja ei voi palauttaa muistiin. Kortin poistaminen Varmista, että korttiluvun valo ei pala. g "Kameran kaavakuva" (s. 3) Avaa kortin kansi. Poista kortti. xd-picture Card Paina korttia kuvan osoittamalla tavalla. Kortti tulee ulos. Compact Flash / Microdrive Paina varoen poistopainiketta ja anna sen nousta ylös, ja paina se sitten kokonaan alas. Kortti tulee jonkin verran ulospäin, niin että voit vetää sen ulos. Jos painat poistopainiketta liian voimakkaasti, koaristot: Hanki varalle uusia paristoja. g "LBH-1 litium-paristokotelon käyttö" (s. 116) 1 Peruskäyttö Pölynpoistotoiminto Pölynpoistotoiminto aktivoituu automaattisesti, kun kamerassa on virta päällä. Pölyn ja lian poistamiseen CCD:n pinnalta käytetään ultraääniaaltoja. SSWF (Super Sonic Wave Filter) merkkivalo vilkkuu pölynpoiston toimiessa. Ohjauspaneeli-näyttö ja toimintoasetukset Ohjauspaneeli-näyttö 1 2 Kun virtakytkin asetetaan ON-asentoon, näyttöruudussa näkyy ohjauspaneeli (kuvaustiedot). g "Kameran kaavakuva" (s. 3) Mikäli ohjauspaneeli ei tule näyttöön, paina INFO-painiketta. Kun toimintatilan valitsin on asetettu asentoon, näyttöön tulee tilannevalikko. g s. 20 Joka kerran kun painetaan INFO-painiketta, näytt&oumlohjauspaneeli-näyttö ja toimintoasetukset 3 1 Peruskäyttö Valitse toiminto. Siirtyy valitun toiminnon asetusnäyttöön. (Jotkut toiminnoista voi asettaa valikosta.) Toiminto 4 Valitse asetus. Asetus Asetusnäyttö 5 Paina i toistuvasti, kunnes valikko poistuu. Normaali kuvausnäyttö palautuu kuvaruutuun. Valikoiden käyttötoimenpiteet Nämä ohjeet esittävät valikoiden käyttötoimenpiteet alla kuvatulla tavalla. Esim.) Asetettaessa valkotasapainoa Valikko [ ] [WB] Asetus 14 FI Muistikorttien käyttö Kamerassa on kaksi korttipaikkaa. Voit käyttää CompactFlash tai Microdrive -korttia samanaikaisesti xd-picture -kortin kanssa. Korttityypin valinta Valitse, minkätyyppistä korttia aiot käyttää (xd-picture Card tai CompactFlash) Valikko Käytä [ ] [CF / xd] asetukseen. 2 Hyvä tietää ennen kuvaamista [CF] CompactFlash [xd] xd-picture Card Paina i -painiketta. Kortin alustaminen Alustaminen valmistelee kortin vastaanottamaan dataa. Muiden kuin Olympuksen valmistamat kortit ja tietokoneella alustetut kortit pitää alustaa kameralla ennen kuin niitä voi käyttää. Korttia alustettaessa kortilta tyhjennetään kaikki tallennettu data, myös suojatut kuvat. Kun alustat jo käytössä ollutta korttia, varmista, ettei sillä ole tallennettuja kuvia, jotka haluat säilyttää kortilla Valikko Käytä [ ] [CARD SETUP] valitaksesi [FORMAT]. Paina i -painiketta. Paina ac valitaksesi [YES]. Paina i -painiketta. Alustaminen suoritetaan. Jos tarkennus ei onnistu Kameran automaattitarkennus ei mahdollisesti pysty tarkentamaan kohteeseen alla kuvatuissa tilanteissa (esim.

4 kun kohde ei ole kuvan keskellä, kun kohteen kontrasti on ympäristöä heikompi jne.). Jos näin tapahtuu, helpoin ratkaisu on käyttää tarkennuksen lukitusta. Vaikeasti tarkennettavat kohteet AF-merkkivalo vilkkuu. Kohteeseen tarkentaminen ei onnistu. Kohde, jonka kontrasti on pieni Liian kirkas valo kuvan keskellä Kohde, jossa toistuva kuvio FI 15 Jos tarkennus ei onnistu AF-merkkivalo palaa, mutta kohteeseen tarkentaminen ei onnistu. 2 Hyvä tietää ennen kuvaamista Kohteita eri etäisyyksillä Nopeasti liikkuva kohde Kohde ei ole AF-kehyksen sisällä Tarkennuksen lukituksen käyttö (jos tarkennuskohde ei ole kuvan keskellä) 1 2 Suuntaa AF-kehys kohteeseen, johon haluat tarkentaa. g "Kameran kaavakuva" (s. 3) Paina laukaisin puoliväliin siten, että AFmerkkivalo syttyy. Tarkennus on lukittu. AF-merkkivalo ja AF-tarkennuskehys syttyvät etsimeen. Jos AF-merkkivalo vilkkuu, paina laukaisin uudelleen puoliväliin. Ohjauspaneeli poistuu näytöstä. Puoliväliin AF-kehys 3 4 Rajaa kuva uudelleen pitäen edelleen laukaisinta painettuna puoliväliin. Paina laukaisin kokonaan pohjaan. Korttiluvun valo vilkkuu, kun kuvaa tallennetaan kortille. AF-merkkivalo Jos kohteen kontrasti on ympäristöä heikompi Kokonaan Tarkenna (lukitse tarkennus) hyväkontrastiseen kohteeseen, joka pohjaan on samalla etäisyydellä kuin aiottu kohde, rajaa kohde uudelleen ja ota sitten kuva. Jos kohteessa ei ole pystysuoria linjoja, pidä kameraa pystyssä ja tarkenna käyttäen tarkennuksen lukitusta. Käännä kamera sitten takaisin vaaka-asentoon ja ota kuva. Tallennustilan valinta Voit valita tallennustilan, jota käytät valokuvien ottamisessa. Valitse tarkoitukseen (tulostus, muokkaaminen tietokoneella, editointi websivuille jne.) sopivin tallennustila. Katso yksityiskohtaiset tiedot tallennustiloista taulukosta s FI Tallennustilan valinta Tallennustilatyypit Tallennustilalla voit valita pikselimäärän Kuva, jonka ja pakkaussuhteen, jollaisina kuvasi pikselimäärä on tallentuvat. Kuva muodostuu pikseleistä korkea (pisteistä). Kun suurennat kuvaa, jonka pikselimäärä on alhainen, siitä tulee Kuva, jonka mosaiikin kaltainen. Jos kuvan pikselimäärä on pikselimäärä on korkea, tiedostokoko matala (datamäärä) on suurempi ja muistiin mahtuu vähemmän kuvia. Mitä suurempi pakkaussuhde, sen pienempi tiedostokoko. Kuva on tällöin katseltaessa epätarkempi. Kuva tarkentuu Laatu (pakkaussuhde) Pikselimäärä kasvaa Käyttö Pikselimäärä 3264 x x x x x x x 480 Ei pakattu 1/1 Alhainen pakkaussuhde 1 / 2.7 Korkea pakkaussuhde 1/4 Korkea pakkaussuhde 1/8 Korkea pakkaussuhde 1 / 12 2 Hyvä tietää ennen kuvaamista TIFF SHQ HQ Valitse tulostuskoko SQ Pienille tulosteille ja web-sivuille Tallennustilan valinta Valikko Käytä [ ] [D] asetukseen. [RAW] / [TIFF] / [SHQ] / [HQ] / [SQ] / [RAW+SHQ] / [RAW+HQ] / [RAW+SQ] Paina i -painiketta. Pikselimäärän ja pakkaussuhteen asetus Valikko [] [HQ] Valikko [] [SQ] Suorita valitsemaasi tallennustilaan kuuluvat asetusvaiheet. [HQ] 1) Käytä pakkaussuhteen asetukseen. [1/4] / [1/8] / [1/12] [SQ] 1) Käytä pikselimäärän asetukseen. [3200 x 2400] / [2560 x 1920] / [1600 x 1200] / [1280 x 960] / [1024 x 768] / [640 x 480] 2) Käytä pakkaussuhteen asetukseen. [1/2.7] / [1/4] / [1/8] / [1/12] 3 Paina i -painiketta. FI 17 Tallennustilan valinta Tallennustila Tallennustila RAW TIFF SHQ HQ Pikselimäärä (RESOLUUTIO) Pakkaussuhde Pakkaamaton Pakkaamaton 1/2.7 1/4 1/8 1/12 1/2.7 1/4 1/8 1/12 1/2.7 1/4 1/8 1/12 1/2. 7 1/4 1/8 1/12 1/2.7 1/4 1/8 1/12 1/2.7 1/4 1/8 1/12 1/2.7 1/4 1/8 1/12 Tiedostomuoto ORF TIFF Tiedostokoko (MB) Hyvä tietää ennen kuvaamista 3264 x x x x 1200 SQ 1280 x 960 JPEG 1024 x x 480 Taulukossa annetut tiedostokoot ovat likimääräisiä. Huomaa Muistiin jäävien kuvien määrä voi muuttua kohteen tai muiden seikkojen, kuten tulostusvarausten takia. Tietyissä tapauksissa etsimessä tai näyttöruudussa nähtävä, jäljellä oleva kuvamäärä ei muutu, vaikka otat kuvia tai poistat kuvia muistista. Todellinen tiedostokoko vaihtelee kohteesta riippuen. 18 FI Kuvaustilat Tällä kameralla on erilaisia kuvaustiloja, jotka voidaan valita toimintatilan valitsimella. g "Kameran kaavakuva" (s. 3) Helpot kuvaustilat AUTO, i, l, &, j, /, Vaativammat kuvaustilat P, A, S, M AUTO-tilaa suositellaan normaaleihin kuvausolosuhteisiin. Kameran automaattisesti säätämät suljinaika ja himmenninaukon koko näkyvät etsimessä ja, näyttöön tulee tilannevalikko. ohjauspaneeli-näytössä. Kun kamera on asetettu tilaan Ohjauspaneeli Etsin Suljinajan näyttö Jos valittu suljinaika on alle 1 sekuntia, näkyy näytössä vain sen nimittäjä, kuten 250 suljinajan ollessa 1/250 s. Jos suljinaika on yli 1 sekuntia, näkyy näytössä kaksoislainausmerkki ", kuten 2" suljinajan ollessa 2 s. 3 Kuvausolosuhteisiin sopivan tilan valinta Helpot kuvaustilat Kun valitset kuvaustilanteeseen sopivan tilan, kamera valitsee kuvaustilanteeseen optimaaliset asetukset. Luovat kuvaustilat 1 Aseta toimintatilan valitsin tilaan, jota haluat käyttää. AUTO Täysautomaattinen kuvaustila Kamera asettaa automaattisesti optimaaliset suljinajan ja himmenninaukon koon kohteen kirkkaudesta riippuen. Hämärissä olosuhteissa salama tulee automaattisesti esiin ja välähtää. AUTO-tilaa suositellaan normaaleihin kuvausolosuhteisiin. i Muotokuva l Maisema & Makro j Urheilu / Hämäräkuvaus + Muotokuva Käytettävissä on 15 erilaista tilannekohtaista ohjelmaa. g "Tilannekohtaiset ohjelmat" (s. 20) 2 3 Paina laukaisin puoliväliin. Tarkennus suoritetaan ja AF-merkkivalo syttyy etsimessä. Kameran automaattisesti säätämät suljinaika ja himmenninaukon koko näkyvät etsimessä. Suljinaika Aukkoarvo Etsin Paina laukaisin kokonaan pohjaan. Kuva tallentuu kortille. AFmerkkivalo FI 19 Helpot kuvaustilat Tilannekohtaiset ohjelmat 3 Kuvausolosuhteisiin sopivan tilan valinta Aseta toimintatilan valitsin asentoon Näyttöön tulee tilannevalikko.

5 . Valitse tilannekohtainen ohjelma käyttämällä ac. Näyttöön tulee valitun tilan esimerkkikuva. Paina i -painiketta. Kamera siirtyy kuvauksen valmiustilaan. Asetusta muutetaan painamalla uudelleen i -painiketta. Näyttöön tulee tilannevalikko. I 1 PORTRAIT Soveltuu muotokuvaotoksiin. Tarkennus vain kohteeseen taustan jäädessä epätarkaksi. L 2 LANDSCAPE Sopii maisemien ja muiden ulkoaiheiden kuvaamiseen. Toistaa sinisen ja vihreän luonnonmukaisesti. K 3 LANDSCAPE + PORTRAIT Soveltuu sekä pääkohteen että taustan kuvaamiseen. Kamera tarkentaa molemmat. G 4 NIGHT SCENE Sopii ulkoaiheiden kuvaamiseen illalla tai yöllä. Kameran on oltava vakaa, sillä suljinaika on pitkä.? 5 NIGHT + PORTRAIT Soveltuu sekä pääkohteen että taustan kuvaamiseen hämärässä. Kameran on oltava vakaa, sillä suljinaika on pitkä. Salama välähtää punasilmäisyyttä vähentävässä salamatilassa. g "Salamakuvaus" (s. 26) 6 CHILDREN Voit ottaa kuvia leikkivistä lapsista, ilman että kuvasta tulee epätarkka, sillä AF on jatkuvasti toiminnassa. J 7 SPORT Soveltuu nopean liikkeen taltioimiseen, ilman että kuvasta tulee epätarkka. 8 HIGH KEY Optimoitu kirkkaita aiheita varten. Kohteen kirkkaus toistetaan oikein, niin että kuvista tulee intensiivisiä. 9 LOW KEY Optimoitu tummia aiheita varten. Kohteen tummuus toistetaan oikein, ilman että kuviin tulee tummia varjoja. 10 MACRO Kamera sulkee aukkoa ja tarkentaa laajemmalla alueella eteen- ja taaksepäin (suurempi syväterävyys), jotta voit ottaa lähikuvia (makrokuvaus). Jos käytät salamaa, saattaa näkyä varjoja eikä oikeaa valotusta välttämättä saavuteta. 20 FI Helpot kuvaustilat & 11 CANDLE Sopii kuvaamiseen kynttilänvalossa. Korostaa lämpimiä värisävyjä. Salamaa ei voi käyttää. * 12 SUNSET Toistaa punaisen ja keltaisen luonnonmukaisesti. Salamaa ei voi käyttää. Kameran on oltava vakaa, sillä suljinaika on pitkä. ( 13 FIREWORKS Kameran on oltava vakaa, sillä suljinaika on pitkä. Salamaa ei voi käyttää. AF ei ole käytettävissä. Käytä käsitarkennusta (MF). 3 Kuvausolosuhteisiin sopivan tilan 14 DOCUMENTS Soveltuu asiakirjojen yms. kuvaamiseen. Lisää kirjainten ja taustan välistä kontrastia. Salamaa ei voi käyttää. g 15 BEACH & SNOW Soveltuu lumihuippuisten vuorten, valkeiden hiekkarantojen, vesialueiden yms. kuvaamiseen. Vaativammat kuvaustilat Voit säätää aukkoarvon ja suljinajan vaativampaa kuvaamista ja suurempaa luomisvapautta varten. P : Ohjelmakuvaus Kamera asettaa automaattisesti optimaaliset suljinajan ja himmenninaukon koon kohteen kirkkaudesta riippuen. Tämä tila on sopiva, jollet välttämättä halua käyttää salamaa. Voit myös muuttaa ohjelmaa, mikäli suljinajan ja himmenninaukon yhdistelmää on muutettava, mutta EV (valotusarvo) pidetään oikeana Aseta toimintatilan valitsin asentoon P. Paina laukaisin puoliväliin. Tarkennus suoritetaan ja AF-merkkivalo syttyy etsimessä. Kameran automaattisesti säätämät suljinaika ja himmenninaukon koko näkyvät etsimessä. Suljinaika Aukkoarvo Etsin Paina laukaisin kokonaan pohjaan. Kuva tallentuu kortille. AFmerkkivalo P Valotustila FI 21 Vaativammat kuvaustilat Aukkoarvot ja suljinajat P-tilassa Kamera on ohjelmoitu siten, että aukkoarvo ja suljinaika valitaan P-tilassa automaattisesti kohteen kirkkaudesta riippuen alla kuvatulla tavalla. Käytettäessä ED 50mm f2 MACRO -objektiivia (esim. kun EV on 7, aukkoarvoksi asetetaan F2 ja suljinajaksi 1 / 30.) Käytettäessä 14mm-54mm f zoom-objektiivia (polttoväli : 54mm) Käytettäessä 14mm-54mm f zoom-objektiivia (polttoväli : 14mm) 3 Kuvausolosuhteisiin sopivan tilan valinta Ohjelmanmuutos (Ps) Kun liikutat P-tilassa säätöpyörää, voit muuttaa suljinajan ja himmenninaukon yhdistelmää ja samalla säilyttää optimaalisen valotuksen. Ohjelmanmuutos-asetus ei poistu kuvaamisen päätyttyä. Ohjelmanmuutos-asetus perutaan liikuttamalla säätöpyörää siten, että etsimessä näkyvä % vaihtuu merkintään P, tai kytkemällä virta pois päältä. Ohjelmanmuutos ei ole käytettävissä, kun käytetään salamaa. Suljinaika Etsin Aukkoarvo AFmerkkivalo A : Kuvaus aukonsäädöllä Valotustila Kamera asettaa automaattisesti optimaalisen suljinajan valitsemallesi aukkoarvolle. Kun avaat aukkoa (aukkoarvo pienenee), kamera tarkentaa lyhyemmällä alueella (pieni syväterävyys) ja saa aikaan kuvan, jonka tausta on epätarkka. Päinvastoin, kun suljet aukkoa (aukkoarvo kasvaa), kamera tarkentaa laajemmalla alueella (suurempi syväterävyys) ja saa aikaan kuvan, jonka koko kuva-alue on tarkka. Voit ennen kuvaamista tarkistaa esikatselutoiminnolla, miltä kuvan tausta tulee näyttämään. 1 2 Aseta toimintatilan valitsin asentoon A. Aseta aukkoarvo liikuttamalla säätöpyörää Suuri aukko (f-arvo pienenee). Kun aukkoarvoa (f-arvo) alennetaan Pieni aukko (f-arvo kasvaa) Kun aukkoarvoa (f-arvo) nostetaan 22 FI Vaativammat kuvaustilat 3 Paina laukaisin puoliväliin. Tarkennus suoritetaan ja AF-merkkivalo syttyy etsimessä. Kameran automaattisesti säätämä suljinaika näkyy etsimessä. Suljinaika Aukkoarvo Etsin Ylivalotus, jos suljinajan näyttö vilkkuu. Nosta aukkoarvoa (farvo). AF-merkkivalo Alivalotus, jos suljinajan näyttö vilkkuu. Alenna aukkoarvoa (farvo). Suljinaika Aukkoarvo Etsin AF-merkkivalo 3 Kuvausolosuhteisiin sopivan tilan valinta 4 Paina laukaisin kokonaan pohjaan. VIHJEITÄ Suljinajan näyttö ei lakkaa vilkkumasta sen jälkeen, kun aukkoarvoa on muutettu. Mikäli suljinajan näyttö vilkkuu, kun suljinaika on asetettu lyhyeksi, aseta ISO-herkkyys alempaan arvoon tai käytä yleisesti myytävää harmaasuodatinta (valon määrän säätämiseen). g "ISO valoherkkyyden asettaminen" (s. 44) Mikäli suljinajan näyttö vilkkuu, kun suljinaika on asetettu pitkäksi, aseta ISO-herkkyys korkeampaan arvoon.g "ISO valoherkkyyden asettaminen" (s.

6 44) EV-asetuksen porrastusvälin muuttaminen: Valitse valikosta EV-asetuksen porrastusväliksi 1/3 EV, 1/2 EV tai 1 EV. g "EV-asetuksen porrastus" (s. 69) Tarkista syväterävyys valitulla aukkoarvolla: Katso "Esikatselutoiminto" (s. 25) S : Kuvaus suljinajan säädöllä Kamera asettaa automaattisesti optimaalisen aukkoarvon valitsemallesi suljinajalle. Aseta suljinaika sen mukaisesti, minkätyyppisen efektin haluat saada: Lyhyemmällä suljinajalla voit tallentaa nopeasti liikkuvan kohteen tarkkana, kun taas pitkällä suljinajalla liikkuva kohde näkyy epätarkkana saaden aikaan nopeuden tai liikkeen tunnun. 1 2 Aseta toimintatilan valitsin asentoon S. Aseta suljinaika liikuttamalla säätöpyörää Pitkä suljinaika. Lyhyellä suljinajalla voi nopean toimintatilanteen tallentaa terävänä. Lyhyempi suljinaika Pitkällä suljinajalla voi liikkuvaa kohdetta sumentaa ja saada aikaan liikkeen tunnun, jonka ansiosta kuvasta tulee ilmaisuvoimaisempi. FI 23 Vaativammat kuvaustilat 3 Paina laukaisin puoliväliin. Tarkennus suoritetaan ja AF-merkkivalo syttyy etsimessä. Kameran automaattisesti säätämä aukkoarvo näkyy etsimessä. Suljinaika Aukkoarvo Etsin AFmerkkivalo Suljinaika Aukkoarvo Etsin AF-merkkivalo 3 Kuvausolosuhteisiin sopivan tilan valinta Mikäli aukkoarvon näyttö vilkkuu* minimiarvossa, ei oikeaa valotusta ole saavutettu (alivalotus). Aseta suljinaika pidemmäksi. Mikäli aukkoarvon näyttö vilkkuu* maksimiarvossa, ei oikeaa valotusta ole saavutettu (ylivalotus). Aseta suljinaika lyhyemmäksi. * Aukkoarvo vaihtelee sen näytön vilkkuessa objektiivin tyypistä ja polttovälistä riippuen. 4 Paina laukaisin kokonaan pohjaan. VIHJEITÄ Kuva näyttä sumealta. Kameran tärähtämisen aiheuttama kuvan epäonnistumisen vaara kasvaa huomattavasti makro- ja ultratelekuvauksessa. Aseta suljinaika lyhyeksi tai käytä jalustaa kameran vakauttamiseksi. Aukkoarvon näyttö ei lakkaa vilkkumasta sen jälkeen, kun suljinaikaa on muutettu. Mikäli aukkoarvon näyttö vilkkuu maksimiarvossa, aseta ISO-herkkyys alempaan arvoon tai käytä yleisesti myytävää harmaasuodatinta (valon määrän säätämiseen). g "ISO valoherkkyyden asettaminen" (s. 44) Mikäli aukkoarvon näyttö vilkkuu minimiarvossa, aseta ISO-herkkyys korkeampaan arvoon. g "ISO valoherkkyyden asettaminen" (s. 44) M : Manuaalinen kuvaus Voit säätää sekä aukkoarvon että suljinajan manuaalisesti valotustason ilmaisinta tarkkaillen. Tämä tila tarjoaa sinulle enemmän luomisvapautta. Voit siinä tehdä asetuksia haluamallasi tavalla oikeasta valotuksesta piittaamatta. Kuvaus bulb-tilassa on myös mahdollista, ja voit sen avulla ottaa kuvia tähtitaivaasta tai ilotulituksesta. 1 2 Aseta toimintatilan valitsin asentoon M. Aseta arvo liikuttamalla säätöpyörää. Säätöpyörän tehdasasetukset: Suljinajan säätö: Liikuta säätöpyörää. Aukkoarvon asetus: Liikuta säätöpyörää ja pidä samalla F (valotuksen korjaus) -painiketta painettuna. [DIAL] -asetus muuttaa säätöpyörätoimintoa, niin että aukkoarvon voi säätää yksinkertaisesti säätöpyörää pyörittämällä. Käytettävissä olevat aukkoarvot riippuvat objektiivin tyypistä. Suljinnopeus voidaan asettaa arvoon 1/ " (sek.) tai [bulb]. Aukkoarvo ja suljinaika muuttuvat säätöpyörää pyörittäessä 1/3 EV askelin. 24 FI Vaativammat kuvaustilat Valotustason ilmaisin näkyy ohjauspaneeli-näytössä, ja näyttää sillä hetkellä valittuna oleville aukolle ja suljinajalle lasketun valotusarvon ja siihen verrattavan kameran optimaalisena pitämän valotusarvon välisen eron (välillä 3 EV EV). Mikäli sillä hetkellä asetetun valotuksen ja optimaalisen valotuksen välinen ero on ilmaisimen käytettävissä olevan arvoalueen ulkopuolella, vilkkuu valotustason ilmaisimen vasemmassa tai oikeassa päässä " " tai " ". Valotustason ilmaisin Alivalotus Ylivalotus Optimaalinen valotus 3 3 Kuvausolosuhteisiin sopivan tilan valinta Ota kuva. Kohinaa kuvissa Kuvattaessa pitkillä, 30 tai useamman sekunnin suljinajoilla saattaa kuvaruudussa esiintyä kohinaa, tai kuva on ylikirkas kuvaruudun vasemmassa yläosassa. Nämä ilmiöt syntyvät, kun niissä CCDkennon osissa, jotka eivät normaalisti ole valolle altistuneina, kehittyy virtaa, mikä johtaa lämpötilan nousuun CCD-kennossa tai CCD:n ohjauspiirissä. Näin saattaa tapahtua kuvattaessa korkealla ISO-asetuksella kuumassa ympäristössä. NOISE REDUCTION toiminto auttaa poistamaan kohinaa. g "Kohinanpoisto" (s. 52) Kuvaus bulb-tilassa Voit ottaa kuvan bulb-valotustilassa, jolloin suljin pysyy auki niin kauan kuin pidät laukaisinta painettuna (jopa 8 minuuttia). Aseta suljinajaksi [bulb] M-tilassa. Kuvaus bulb-tilassa on mahdollista myös lisävarusteena saatavaa kauko-ohjausta (RM-1) käyttäen. g "Kuvaus bulb-tilassa kaukoohjauksessa" (s. 35) Esikatselutoiminto Jos painat V (Yhden kosketuksen WB) -painiketta, etsimessä näkyy kuvassa vallitseva syväterävyys (näkyviin saatavan "terävän" tarkennuksen lähimmän ja etäisimmän pisteen välimatka) ja valittu aukkoarvo. Osoita ensin V -painikkeelle esikatselutoiminto. g "V painikkeen toiminto" (s. 72) 1 Paina V-painiketta. Huomaa Mittausarvoja ei voi muuttaa esikatselutilassa. FI 25 Automaattinen haarukointi Voit kuvata korjatuilla arvoilla, kuten valotus ja valkotasapaino. Se auttaa optimaalisen arvon määrittämisessä. Kameralla voidaan tehdä seuraavantyyppisiä automaattisia haarukointeja: Automaattinen haarukointi AEhaarukointi WB-haarukointi* MF-haarukointi Salamahaarukointi Vertailu Ottaa monta kuvaa eri valotusarvoilla. Kehittää yhdestä kuvasta kuvia eri valkotasapainoilla. Ottaa monta kuvaa eri tarkennuspisteillä. Ottaa monta kuvaa vaihdellen salaman valon määrää joka kuvalle. Ks. sivu s.44 s.49 s.39 s. 30 * WB-haarukoinnin toimintoa voidaan käyttää samanaikaisesti muiden haarukointitoimintojen kanssa. 4 Eri kuvaustoimintoja Salamakuvaus Salamatila Kamera asettaa salamatilan eri muuttujien, kuten laukeamistavan ja salaman ajoituksen perusteella.

7 Käytettävissä olevat salamatilat riippuvat valotustilasta. Salamatiloja voidaan käyttää lisävarusteena saatavien ulkoisten salamien kanssa. Kun toimintatilan valitsin on asetettu asentoon AUTO, kiinteä salama tulee automaattisesti esiin hämärässä valaistuksessa. Automaattisalama AUTO Salama välähtää automaattisesti hämärässä tai vastavalossa. Jos kuvaat kohteen vastavalossa, aseta AF-kehys kohteen päälle. Punasilmäisyyttä vähentävä salama! Punasilmäisyyttä vähentävässä salamatilassa salama lähettää sarjan esivälähdyksiä juuri ennen varsinaisen salaman välähtämistä. Se auttaa kohteen silmiä mukautumaan kirkkaaseen valoon ja minimoi punasilmäisyysilmiön. Kohteen silmät näyttävät punaisilta. Hidas täsmäys / punasilmäisyyttä vähentävä salama HSLOW Hidas täsmäys -salama on suunniteltu pitkiä suljinaikoja varten. Normaalisti salamalla kuvattaessa ei suljinaikaa voi pidentää tietyn tason yli kameran liikkumisen estämiseksi. Mutta kuvattaessa kohdetta hämärää taustaa vasten saattaa lyhyt suljinaika tehdä taustasta liian tumman. Hitaan täsmäyksen avulla saat kuvaan sekä taustan että kohteen. Myös punasilmäisyyttä vähentävä salama on käytettävissä. Koska suljinaika on pitkä, vakauta kamera käyttämällä jalustaa, jotta kuvasta ei tule epätarkka. Ensimmäinen verho Tavallisesti salama välähtää heti, kun suljin on täysin auennut. Tätä kutsutaan ensimmäiseksi verhoksi. Jollet muuta sitä, salama välähtää aina tällä tavalla. 26 FI Salamakuvaus Hidas täsmäys / punasilmäisyyttä vähentävä salama HSLOW2 Toisen verhon salama välähtää juuri ennen kuin suljin sulkeutuu. Muuttamalla salaman ajoitusta voit luoda kuvaan kiinnostavia efektejä, kuten tuoda esiin auton liikkeen sen perävaloista lähtevillä valojuovilla. Mitä pidempi suljinaika, sitä paremman efektin saa aikaan. Pisin mahdollinen suljinaika riippuu kuvaustilasta. Suljinajaksi on asetettu 2 sekuntia: 1 2s Toinen verho 2s 0 Ensimmäinen verho Suljin sulkeutuu Ensimmäisen verhon salama välähtää Toisen verhon salama välähtää Suljin avautuu täysin 4 Eri kuvaustoimintoja Täytesalama # Salama välähtää vallitsevasta valaistuksesta riippumatta. Tämä toiminto on hyödyllinen (esim. puiden lehtien aiheuttamien) varjojen eliminoimiseen kohteen kasvoilta, vastavalotilanteessa, tai keinovalon (erityisesti loisteputkivalon) aiheuttamien värimuutosten korjaamiseen. Å@ Huomaa Kun salama välähtää, suljinajaksi asetetaan 1/180 s tai vähemmän. Kun kohdetta kuvataan kirkasta taustaa vasten täytesalamalla, tausta saattaa ylivalottua. Käytä tässä tapauksessa lisävarusteena saatavaa FL-50 / FL-36 ulkoista salamaa ja kuvaa Super FP -salamatilassa. Salama pois $ Salama ei välähdä. Tässä tilassa salaman ollessa ulkona sitä voidaan käyttää AF-apuvalona. g "AF-apuvalo" (s. 40) Salaman täsmäysnopeus Suljinaikaa voidaan muuttaa, kun kiinteä salama välähtää. g "Nopeuden synkronointi" (s. 71) Manuaalinen salama Toiminnolla kiinteä salama saadaan tuottamaan määrätty valomäärä. Kun [MANUAL FLASH] on asetettu asentoon [ON] (g s. 71), voi valon määrän valita salamatilan asetuksesta. Jotta manuaalisella salamalla voidaan kuvata, aseta objektiivin f-arvo kohteen etäisyyteen perustuen. Valon määrän suhde FULL (1/1) 1/4 1/16 1/64 GN: Ohjeluku Kiinteä salama F-36 ulkoinen salama (lisävaruste) Laske objektiivin f-arvo seuraavaa kaavaa käyttäen Aukko (f-arvo) = GN x ISO-herkkyys Etäisyys kohteeseen (m) FI 27 Salamakuvaus ISO-herkkyys ISOarvo Korjauskerroin Eri valotustiloissa käytettävissä olevat salamatilat Valotustila Ohjauspaneeli / valikko -näyttö AUTO! P Tilanne, jossa salama välähtää Automaattisalama Välähtää automaattisesti Automaattisalama hämärässä / Ensimmäinen (punasilmäisyyden vähennys) vastavalossa *1 verho Salamatila Ajoitushetki Täytesalama Salama pois Hidas täsmäys (punasilmäisyyden vähennys) Hidas täsmäys (ensimmäinen verho) Hidas täsmäys (toinen verho) Manuaalinen salama (FULL) Manuaalinen salama (1/4) Manuaalinen salama (1/16) Manuaalinen salama (1/64) Täytesalama Täytesalama (punasilmäisyyden vähennys) Salama pois Täytesalama / Hidas täsmäys / (toinen verho) Manuaalinen salama (FULL) Manuaalinen salama (1/4) Manuaalinen salama (1/16) Manuaalinen salama (1/64) Ensimmäinen verho Toinen verho Välähtää automaattisesti hämärässä / vastavalossa *1 Välähtää aina Suljinaja n rajat 1/30 s 1/180 s 60 s 1/180 s 4 Eri kuvaustoimintoja A i & l / *2 j # $!SLOW #SLOW #SLOW2 #FULL #1/4 #1/16 #1/64 # H $ 60 s 1/180 s Ensimmäinen verho Välähtää aina Toinen verho Välähtää aina Ensimmäinen verho 60 s 1/180 s S M #SLOW2 #FULL #1/4 #1/16 #1/64 *1 Kun salama on asetettu Super FP -tilaan, se määrittää vastavalon ennen kuin se tuottaa valoa. g "Super FP -salama" (s. 31) *2 / -tilassa AUTO,!, # ja $ eivät ole käytettävissä. Salamatilan asettaminen 1 2 i salamatila i Käytä asetusten tekoon säätöpyörää. Kun asetuksena on P / A / i / & / l / j / / : AUTO /! /!SLOW / #SLOW / #SLOW2 / # / $ Kun asetuksena on S / M : # / H / #SLOW2 / $ 28 FI Salamakuvaus 3 Paina i -painiketta. Etsin : Automaattisalama : Punasilmäisyyttä vähentävä salama : Hidas täsmäys (ensimmäinen verho) : Hidas täsmäys (toinen verho) : Salama pois Asettaminen valikosta Kiinteän salaman käyttö Valikko MODE] [] [FLASH Asetus Jos kuvaat kohdetta objektiivilla, joka on suurempi kuin 14 mm (vastaa 28 mm 35 mm filmikamerassa), salaman tuottama valo saattaa aiheuttaa vinjetointia. Sen ilmeneminen riippuu objektiivin tyypistä ja kuvausolosuhteista (kuten etäisyys kohteeseen). 4 Eri kuvaustoimintoja Aseta virtakytkin ON-asentoon.

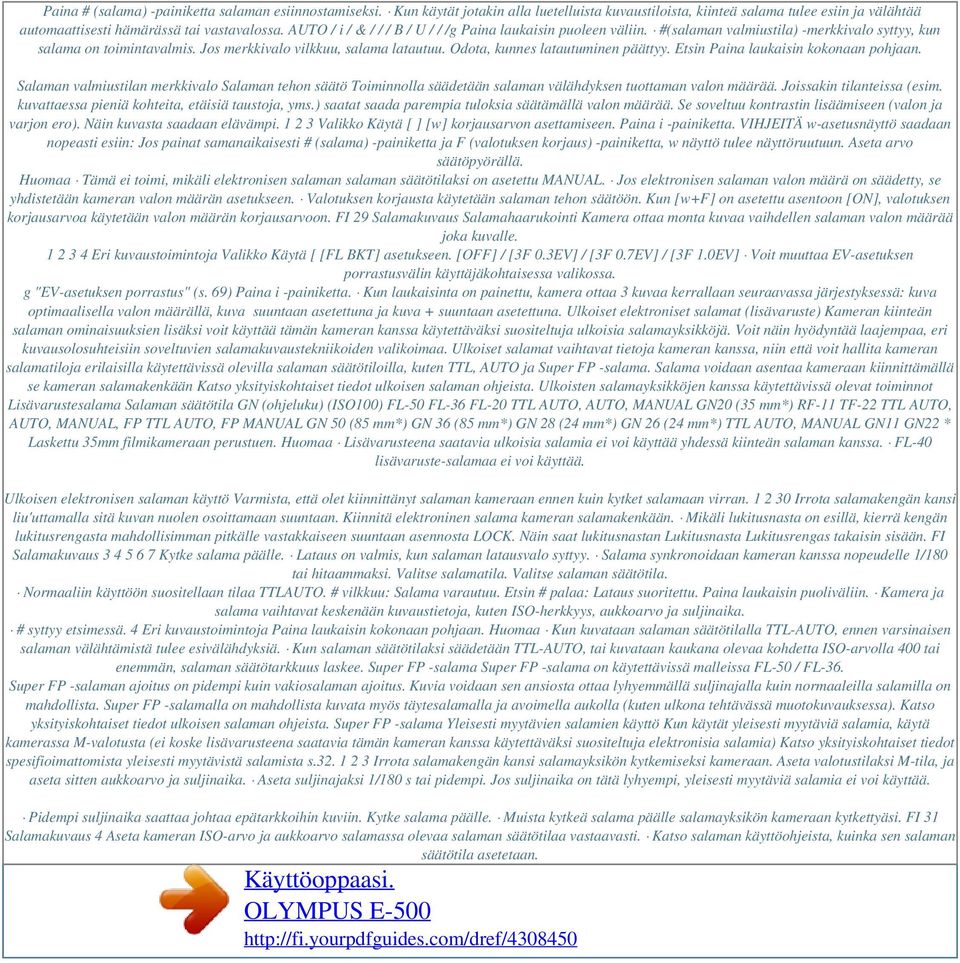

8 Paina # (salama) -painiketta salaman esiinnostamiseksi. Kun käytät jotakin alla luetelluista kuvaustiloista, kiinteä salama tulee esiin ja välähtää automaattisesti hämärässä tai vastavalossa. AUTO / i / & / / / B / U / / /g Paina laukaisin puoleen väliin. #(salaman valmiustila) -merkkivalo syttyy, kun salama on toimintavalmis. Jos merkkivalo vilkkuu, salama latautuu. Odota, kunnes latautuminen päättyy. Etsin Paina laukaisin kokonaan pohjaan. Salaman valmiustilan merkkivalo Salaman tehon säätö Toiminnolla säädetään salaman välähdyksen tuottaman valon määrää. Joissakin tilanteissa (esim. kuvattaessa pieniä kohteita, etäisiä taustoja, yms.) saatat saada parempia tuloksia säätämällä valon määrää. Se soveltuu kontrastin lisäämiseen (valon ja varjon ero). Näin kuvasta saadaan elävämpi Valikko Käytä [ ] [w] korjausarvon asettamiseen. Paina i -painiketta. VIHJEITÄ w-asetusnäyttö saadaan nopeasti esiin: Jos painat samanaikaisesti # (salama) -painiketta ja F (valotuksen korjaus) -painiketta, w näyttö tulee näyttöruutuun. Aseta arvo säätöpyörällä. Huomaa Tämä ei toimi, mikäli elektronisen salaman salaman säätötilaksi on asetettu MANUAL. Jos elektronisen salaman valon määrä on säädetty, se yhdistetään kameran valon määrän asetukseen. Valotuksen korjausta käytetään salaman tehon säätöön. Kun [w+f] on asetettu asentoon [ON], valotuksen korjausarvoa käytetään valon määrän korjausarvoon. FI 29 Salamakuvaus Salamahaarukointi Kamera ottaa monta kuvaa vaihdellen salaman valon määrää joka kuvalle Eri kuvaustoimintoja Valikko Käytä [ [FL BKT] asetukseen. [OFF] / [3F 0.3EV] / [3F 0.7EV] / [3F 1.0EV] Voit muuttaa EV-asetuksen porrastusvälin käyttäjäkohtaisessa valikossa. g "EV-asetuksen porrastus" (s. 69) Paina i -painiketta. Kun laukaisinta on painettu, kamera ottaa 3 kuvaa kerrallaan seuraavassa järjestyksessä: kuva optimaalisella valon määrällä, kuva suuntaan asetettuna ja kuva + suuntaan asetettuna. Ulkoiset elektroniset salamat (lisävaruste) Kameran kiinteän salaman ominaisuuksien lisäksi voit käyttää tämän kameran kanssa käytettäväksi suositeltuja ulkoisia salamayksikköjä. Voit näin hyödyntää laajempaa, eri kuvausolosuhteisiin soveltuvien salamakuvaustekniikoiden valikoimaa. Ulkoiset salamat vaihtavat tietoja kameran kanssa, niin että voit hallita kameran salamatiloja erilaisilla käytettävissä olevilla salaman säätötiloilla, kuten TTL, AUTO ja Super FP -salama. Salama voidaan asentaa kameraan kiinnittämällä se kameran salamakenkään Katso yksityiskohtaiset tiedot ulkoisen salaman ohjeista. Ulkoisten salamayksikköjen kanssa käytettävissä olevat toiminnot Lisävarustesalama Salaman säätötila GN (ohjeluku) (ISO100) FL-50 FL-36 FL-20 TTL AUTO, AUTO, MANUAL GN20 (35 mm*) RF-11 TF-22 TTL AUTO, AUTO, MANUAL, FP TTL AUTO, FP MANUAL GN 50 (85 mm*) GN 36 (85 mm*) GN 28 (24 mm*) GN 26 (24 mm*) TTL AUTO, MANUAL GN11 GN22 * Laskettu 35mm filmikameraan perustuen. Huomaa Lisävarusteena saatavia ulkoisia salamia ei voi käyttää yhdessä kiinteän salaman kanssa. FL-40 lisävaruste-salamaa ei voi käyttää. Ulkoisen elektronisen salaman käyttö Varmista, että olet kiinnittänyt salaman kameraan ennen kuin kytket salamaan virran Irrota salamakengän kansi liu'uttamalla sitä kuvan nuolen osoittamaan suuntaan. Kiinnitä elektroninen salama kameran salamakenkään. Mikäli lukitusnasta on esillä, kierrä kengän lukitusrengasta mahdollisimman pitkälle vastakkaiseen suuntaan asennosta LOCK. Näin saat lukitusnastan Lukitusnasta Lukitusrengas takaisin sisään. FI Salamakuvaus Kytke salama päälle. Lataus on valmis, kun salaman latausvalo syttyy. Salama synkronoidaan kameran kanssa nopeudelle 1/180 tai hitaammaksi. Valitse salamatila. Valitse salaman säätötila. Normaaliin käyttöön suositellaan tilaa TTLAUTO. # vilkkuu: Salama varautuu. Etsin # palaa: Lataus suoritettu. Paina laukaisin puoliväliin. Kamera ja salama vaihtavat keskenään kuvaustietoja, kuten ISO-herkkyys, aukkoarvo ja suljinaika. # syttyy etsimessä. 4 Eri kuvaustoimintoja Paina laukaisin kokonaan pohjaan. Huomaa Kun kuvataan salaman säätötilalla TTL-AUTO, ennen varsinaisen salaman välähtämistä tulee esivälähdyksiä. Kun salaman säätötilaksi säädetään TTL-AUTO, tai kuvataan kaukana olevaa kohdetta ISO-arvolla 400 tai enemmän, salaman säätötarkkuus laskee. Super FP -salama Super FP -salama on käytettävissä malleissa FL-50 / FL-36. Super FP -salaman ajoitus on pidempi kuin vakiosalaman ajoitus. Kuvia voidaan sen ansiosta ottaa lyhyemmällä suljinajalla kuin normaaleilla salamilla on mahdollista. Super FP -salamalla on mahdollista kuvata myös täytesalamalla ja avoimella aukolla (kuten ulkona tehtävässä muotokuvauksessa). Katso yksityiskohtaiset tiedot ulkoisen salaman ohjeista. Super FP -salama Yleisesti myytävien salamien käyttö Kun käytät yleisesti myytäviä salamia, käytä kamerassa M-valotusta (ei koske lisävarusteena saatavia tämän kameran kanssa käytettäväksi suositeltuja elektronisia salamia) Katso yksityiskohtaiset tiedot spesifioimattomista yleisesti myytävistä salamista s Irrota salamakengän kansi salamayksikön kytkemiseksi kameraan. Aseta valotustilaksi M-tila, ja aseta sitten aukkoarvo ja suljinaika. Aseta suljinajaksi 1/180 s tai pidempi. Jos suljinaika on tätä lyhyempi, yleisesti myytäviä salamia ei voi käyttää. Pidempi suljinaika saattaa johtaa epätarkkoihin kuviin. Kytke salama päälle. Muista kytkeä salama päälle salamayksikön kameraan kytkettyäsi. FI 31 Salamakuvaus 4 Aseta kameran ISO-arvo ja aukkoarvo salamassa olevaa salaman säätötilaa vastaavasti. Katso salaman käyttöohjeista, kuinka sen salaman säätötila asetetaan.

9 Huomaa Salama välähtää aina, kun suljin laukaistaan. Kytke salamasta virta pois, kun et tarvitse sitä. Tarkasta etukäteen, että käytössäsi oleva salama on synkronoitu kameran kanssa. Kiinteä salama saattaa kameran kuvaustilasta riippuen tulla automaattisesti esiin ja osua ulkoiseen salamaan. Voit välttää salaman automaattisen esiintulon asettamalla automaattinen salaman esiintulo -toiminnon asentoon Off. g "Automaattinen salaman esiintulo" (s. 71) 4 Eri kuvaustoimintoja Spesifioimattomat yleisesti myytävät salamat Lue seuraavat ohjeet huolella ennen kuin valitset spesifioimattoman yleisesti myytävän salaman, jotta pystyt selvittämään, sopiiko se käytettäväksi tämän kameran kanssa. 1) Valotukset salamaa käytettäessä vaativat, että salamassa tehdään säätöjä. Jos salamaa käytetään automaattitilassa, sovita se kameran F-arvon ja ISO-herkkyyden asetuksiin. 2) Vaikka salaman F-arvo ja ISO-herkkyys olisikin asetettu kameran arvoja vastaaviksi, ei oikeaa valotusta ehkä saavuteta kuvausolosuhteista johtuen. Säädä siinä tapauksessa salaman automaattinen F-arvo ja ISO-arvo, tai laske etäisyys käsisäätötilassa. 3) Käytä salamaa valaisukulmassa, joka vastaa objektiivin polttoväliä. Objektiivin polttoväli 35 mm filmille on noin kaksi kertaa pitempi kuin tälle kameralle suunniteltujen objektiivien polttoväli. 4) Älä käytä salamayksikköä tai muuta TTL-salamalaitetta, jolla on jokin muu tiedonvälityksen lisätoiminto kuin tämän kameran kanssa käytettäväksi suositelluissa salamissa, se ei ehkä toimi kunnolla ja saattaa vioittaa kameran piirikytkentää. Yhden kuvan kuvaus / sarjakuvaus Yhden kuvan kuvaus o Sarjakuvaus j j Ottaa 1 kuvan kerrallaan laukaisinta painettaessa. (normaali kuvaustila) Otta 4 kuvaa tai enemmän nopeudella 2,5 kuvaa / s (tilassa SHQ, HQ tai SQ) niin kauan kuin laukaisinta painetaan. Tarkennus ja valotus lukitaan ensimmäisessä kuvassa Paina < / Y / j (Kauko-ohjaus / Itselaukaisin / Käyttö) -painiketta. g "Kameran kaavakuva" (s. 3) Käytä asetusten tekoon säätöpyörää. o j Yhden kuvan kuvaus Sarjakuvaus Etsin : Yhden kuvan kuvaus : Sarjakuvaus Paina laukaisin pohjaan kuvan ottamiseksi. Paina laukaisin pohjaan ja pidä sitä painettuna. Kamera ottaa peräkkäisiä kuvia, kunnes vapautat laukaisimen. FI Yhden kuvan kuvaus / sarjakuvaus Asettaminen ohjauspaneelista Asettaminen valikosta i Käyttötila i Valikko [ ] [Y / < / j] Asetus Huomaa Sarjakuvaus ei ole käytettävissä, mikäli [NOISE REDUCTION] (g s. 52) on tilassa [ON]. Jos paristotehon ilmaisin vilkkuu (pariston teho alhainen) sarjakuvauksen aikana, kamera keskeyttää kuvaamisen ja ryhtyy tallentamaan ottamiasi kuvia kortille. Kamera ei kenties tallenna kaikkia kuvia, mikäli paristoteho on hyvin alhainen. 4 Eri kuvaustoimintoja Kuvaaminen itselaukaisimella Y Tämän toiminnon ansiosta voit ottaa kuvia itselaukaisinta käyttäen. Voit asettaa kameran laukaisemaan sulkimen joko 12 tai 2 sekunnin jälkeen. Kiinnitä kamera jalustaan itselaukaisimen käyttöä varten. Itselaukaisimen asetus 1 2 Paina < / Y / j (Kauko-ohjaus / Itselaukaisin / Käyttö) -painiketta. g "Kameran kaavakuva" (s. 3) Etsin : 12-sekunnin itselaukaisin : 2-sekunnin itselaukaisin Käytä asetusten tekoon säätöpyörää. Y12S 12-sekunnin itselaukaisin Y2S 2-sekunnin itselaukaisin Asettaminen ohjauspaneelista Asettaminen valikosta i Käyttötila i Valikko [ ] [Y / < / j] Asetus Itselaukaisimen käyttö 1 Paina laukaisin kokonaan pohjaan. Kuva otetaan. Tarkennus ja valotus lukitaan, kun laukaisin painetaan puoleen väliin. FI 33 Kuvaaminen itselaukaisimella Kun Y12S valitaan: Ensin itselaukaisimen valo palaa noin 10 sekuntia ja vilkkuu sitten noin 2 sekuntia, kunnes kuva otetaan. Kun Y2S valitaan: Itselaukaisimen valo syttyy noin 2 sekunniksi, jonka jälkeen kuva otetaan. Aktivoitu itselaukaisin peruutetaan painamalla < / Y / j -painiketta. g "Kameran kaavakuva" (s. 3) Huomaa Älä paina laukaisinta seistessäsi kameran edessä. Se saattaa johtaa väärään tarkennukseen, koska tarkennus suoritetaan laukaisimen ollessa painettuna puoliväliin. Okulaarin suojus 4 Eri kuvaustoimintoja Kun kuvaat katsomatta etsimen läpi, kuten itselaukaisinta käytettäessä, kiinnitä etsimeen okulaarin suojus, niin ettei etsimeen pääse valoa. Jotta okulaarin suojuksen voi kiinnittää, irrota kamerasta ensin silmäsuppilo kuvan osoittamalla tavalla. Lisävarusteena saatava silmäsuppilo kiinnitetään samalla tavalla. Silmäsup pilo Okulaarin suojus Kuvaaminen kauko-ohjauksella < Käyttämällä lisävarusteena saatavaa kauko-ohjausta (RM-1) voit ottaa kuvan, jossa olet itse mukana, tai kuvata hämärässä kameraan koskematta. Kamera voidaan asettaa laukaisemaan suljin joko heti tai 2 sekunnin kuluttua siitä, kun kaukoohjauksen laukaisinta on painettu. Myös kuvaus bulb-tilassa on mahdollista lisävarusteena saatavaa kauko-ohjausta käyttäen. Kauko-ohjauksen asettaminen 1 2 Paina < / Y / j (Kauko-ohjaus / Itselaukaisin / Käyttö) -painiketta. g "Kameran kaavakuva" (s. 3) Etsin : 0 sekuntia : 2 sekuntia Käytä asetusten tekoon säätöpyörää. <0S <2S Laukaisee sulkimen heti. Laukaisee sulkimen 2 sekunnin kuluttua. Asettaminen ohjauspaneelista Asettaminen valikosta i Käyttötila i Valikko [ ] [Y / < / j] Asetus 34 FI Kuvaaminen kauko-ohjauksella Kauko-ohjauksen käyttö 1 2 Asenna kamera jalustalle, tai aseta se tukevalle ja tasaiselle alustalle. Suuntaa kauko-ohjaus kamerassa olevaa kauko-ohjauksen vastaanotinta kohti, ja paina kauko-ohjauksen laukaisinta. Kun <0S on valittuna: Tarkennus ja valotus lukitaan, kaukoohjauksen valo vilkkuu, ja kuva otetaan. Kun <2S on valittuna: Itselaukaisimen valo syttyy noin 2 sekunniksi, jonka jälkeen kuva otetaan. Lähetetyn signaalin tehoalue Suuntaa kauko-ohjaus kamerassa olevaa kauko-ohjauksen vastaanotinta kohti tehoalueen sisäpuolella alla kuvatulla tavalla. Voimakas valaistus, kuten suora auringonvalo ja loisteputkivalo, tai sähkö- tai radioaaltoja säteilevät laitteet saattavat kaventaa aluetta.

10 Powered by TCPDF ( Kauko-ohjauksen vastaanotin Kauko-ohjaus 4 Eri kuvaustoimintoja VIHJEITÄ Kauko-ohjauksen valo ei vilku, kun kaukoohjauksen laukaisinta on painettu. Mikäli kauko-ohjauksen vastaanotin on voimakkaassa valaistuksessa, saattaa olla, ettei lähetetyn signaalin teho riitä. Siirrä kauko-ohjausta lähemmäs kameraa ja paina kaukoohjauksen laukaisinta uudelleen. Mikäli kauko-ohjaus on liian kaukana kamerasta, saattaa olla, ettei lähetetyn signaalin teho riitä. Siirrä kauko-ohjausta lähemmäs kameraa ja paina kauko-ohjauksen laukaisinta uudelleen. Signaalissa on häiriö. Muuta kanavaa kauko-ohjauksen käyttöohjeessa kuvatulla tavalla. Kauko-ohjauksen kuvaustilan peruuttaminen: Kauko-ohjauksen kuvaustilaa ei voi peruuttaa kuvaamisen jälkeen. Aseta jokin toinen käyttötila. Kameran laukaisimen käyttö kauko-ohjauksen kuvaustilassa: Kameran laukaisin toimii vielä kauko-ohjauksen kuvaustilassakin. Huomaa Suljin ei laukea, jollei kohde ole tarkennettuna. Kirkkaissa valo-olosuhteissa saattaa olla vaikeaa nähdä kaukoohjauksen valoa, minkä johdosta ei ole helppoa päätellä, onko kuva otettu. Zoom ei ole käytettävissä kauko-ohjauksessa. Kuvaus bulb-tilassa kauko-ohjauksessa Aseta toimintatilan valitsin asentoon M, ja aseta sitten suljinajaksi [bulb]. Paina W- painiketta kauko-ohjauksessa sulkimen avaamiseksi. Jos W-painikkeen painamisesta kuluu 8 minuuttia, suljin sulkeutuu automaattisesti. Paina T-painiketta sulkimen sulkemiseksi. FI 35 AF-kehyksen valinta Normaalisti kamera mittaa etäisyyden kohteeseen etsimen 3 AF-kehyksen avulla, ja valitsee sopivimman pisteen. Voit tällä toiminnolla valita vain yhden AF-kehyksen. (AUTO) Tarkennus kaikkia 3 AF-kehystä käyttäen. Tarkennus vasenta AFkehystä käyttäen. Tarkennus keskimmäistä AF-kehystä käyttäen. Tarkennus oikeaa AF-kehystä käyttäen. Etsin Keskimmäinen AF-kehys Vasen AFkehys Oikea AFkehys 1 5 Tarkennuksen toiminnot Paina painiketta (AF-kehyksen valinta).. g "Kameran kaavakuva" (s. 3) 2 3 Käytä asetusten tekoon säätöpyörää AUTO / / / Paina laukaisin pohjaan kuvan ottamiseksi. Asettaminen ohjauspaneelista Asettaminen valikosta i AFkehys i Valikko [ ] Asetus 36 FI Tarkennustila AF Kamerassa on käytettävissä kolme tarkennustilaa: S-AF (yksittäinen AF), C-AF (jatkuva AF) ja MF (käsitarkennus). 1 2 Paina AF (tarkennustila) -painiketta. g "Kameran kaavakuva" (s. 3) Käytä asetusten tekoon säätöpyörää S-AF / C-AF / MF / S-AF+MF / C-AF+MF g "S-AF (yksittäinen AF) -kuvaus" (s. 37) "S-AF -tilan ja MF -tilan samanaikainen käyttö (S-AF+MF)" (s. 37) "C-AF (jatkuva AF) -kuvaus" (s. 38) "C-AF -tilan ja MF -tilan samanaikainen käyttö (C-AF+MF)" (s. 38) "Käsitarkennus (MF)" (s. 39) Asettaminen ohjauspaneelista. Etsin S-AF C-AF MF C-AF+MF C-AF+MF Asettaminen valikosta 5 Tarkennuksen toiminnot i Tarkennustila i Valikko [ ] [AF MODE] Asetus S-AF (yksittäinen AF) -kuvaus Tarkennus tehdään, kun laukaisin on painettu puoliväliin. Jos tarkennus ei onnistu, nosta sormesi laukaisimelta ja paina se uudelleen puoliväliin. Tämä tila soveltuu liikkumattomien tai vain rajoitetusti liikkuvien kohteiden kuvaamiseen. Etsin Paina laukaisin puoliväliin. AF-merkkivalo syttyy, kun tarkennus lukitaan. Kohteen ollessa tarkennettuna kuuluu piippaus. AF-merkkivalo Paina laukaisin kokonaan pohjaan. S-AF -tilan ja MF -tilan samanaikainen käyttö (S- AF+MF) Tämän toiminnon avulla voit tarkennusrengasta kiertämällä hienosäätää tarkennusta käsin sen jälkeen, kun S-AF -tilassa on tehty AF. Paina laukaisin puoliväliin AF:n suorittamiseksi. AF-merkkivalo syttyy, kun tarkennus lukitaan. Hienosäädä tarkennus tarkennusrenkaalla pitäen laukaisinta puoliväliin painettuna. Tarkennusrengas FI 37 Tarkennustila 3 Paina laukaisin pohjaan kuvan ottamiseksi. Huomaa Mikäli laukaisinta painetaan uudestaan sen jälkeen, kun tarkennus on hienosäädetty tarkennusrenkaalla, AF aktivoituu ja säätösi peruutetaan. C-AF (jatkuva AF) -kuvaus Kamera toistaa tarkennuksen. Jos kohde liikkuu, kamera tarkentaa kohteeseen sen liikettä ennakoiden (ennakoiva AF). Kamera yrittää tarkentaa, vaikka kohde liikkuisi tai muutat itse kuvan kompositiota. 5 Tarkennuksen toiminnot 1 Paina laukaisin puoliväliin ja pidä sitä painettuna. AF-merkkivalo syttyy, kun kohde on tarkennettuna ja lukitaan. AF-kehys ei syty, vaikka kohde olisi tarkennettuna. Kamera toistaa tarkennuksen. Tarkennuksen yrittäminen jatkuu, vaikka kohde liikkuisi tai muutat itse kuvan kompositiota. Kohteen ollessa tarkennettuna kuuluu piippaus. Piippausta ei kuulu toisen jatkuvan AF:n käytön jälkeen, vaikka kohde olisi tarkennettuna Paina laukaisin kokonaan pohjaan. C-AF -tilan ja MF -tilan samanaikainen käyttö (C-AF+MF) Tämän toiminnon avulla voit tarkennusrengasta kiertämällä hienosäätää tarkennusta käsin sen jälkeen, kun C-AF -tilassa on tehty AF. Paina laukaisin puoliväliin AF:n suorittamiseksi. Hienosäädä tarkennus tarkennusrenkaalla. Paina laukaisin pohjaan kuvan ottamiseksi. VIHJEITÄ Toinen tapa säätää tarkennusta käsin C-AF -tilaa käyttäen: Aseta C-AF -tila tilaan 3 tai tilaan 4 AEL / AFL -tilan asetuksesta käyttäjäkohtaisessa valikossa. g "Automaattisen valotuksen lukitus / automaattisen tarkennuksen lukitus (AEL / AFL) -tila" (s. 67) Huomaa Mikäli laukaisinta painetaan uudestaan sen jälkeen, kun tarkennus on hienosäädetty tarkennusrenkaalla, AF aktivoituu ja säätösi peruutetaan. 38 FI Tarkennustila Käsitarkennus (MF) Voit tällä toiminnolla tarkentaa käsin mihin tahansa kohteeseen katsoessasi etsimen läpi. 1 2 Säädä tarkennus tarkennusrenkaalla. Paina laukaisin pohjaan kuvan ottamiseksi. Tarkennusrenkaan kiertosuunta Voit valita sinulle sopivan tarkennusrenkaan kiertosuunnan sille, miten objektiivi säätyy tarkennuspisteeseen. g "Tarkennusrengas" (s. 73) Tarkennusapu Kun tarkennat objektiivin kohteeseen käsin (tarkennusrengasta kiertämällä), AF-merkkivalo syttyy. Kun 3 AFkehystä on valittuna, kamera suorittaa tarkennuksen keskimmäisellä AF-kehyksellä. 5 MF-haarukointi Kamera ottaa monta kuvaa, muuttaen tarkennuspistettä hiukan jokaisen kuvan yhteydessä.
