KÄYTTÖOHJE DIGITAALIKAMERA KÄYTTÖOHJE. Perusopas s. 2. Sisällysluettelo s. 26 OLYMPUS EUROPA HOLDING GMBH. Virallinen maahantuoja

Transkriptio

1 DIGITAALIKAMERA OLYMPUS EUROPA HOLDING GMBH Käyntiosoite: Tavaratoimitukset: Postiosoite: Consumer Product Division Wendenstrasse 14 18, Hamburg, Germany Puhelin: /Faksi: Bredowstrasse 20, Hamburg, Germany Postfach , Hamburg, Germany Tekninen asiakaspalvelu Euroopassa: Vieraile verkkosivuillamme tai soita MAKSUTTOMAAN NUMEROOMME*: Alankomaat, Belgia, Espanja, Iso-Britannia, Itävalta, Luxemburg, Norja, Portugali, Ranska, Ruotsi, Saksa, Suomi, Sveitsi, Tanska. * Huomaa, että osa (matka)puhelinoperaattoreista ei salli soittamista +800-alkuisiin numeroihin. Jos soitat jostain muusta kuin luettelossa mainitusta maasta tai sinua ei yhdistetä yllä mainittuun numeroon, pyydämme sinua käyttämään seuraavia MAKSULLISIA NUMEROITA: tai Tekninen asiakaspalvelumme on avoinna kello 9:00 18:00 Keski-Euroopan aikaa (maanantaista perjantaihin). KÄYTTÖOHJE KÄYTTÖOHJE Perusopas s. 2 Kertoo kameran osien nimet, käsittelee kuvauksen ja katselun perustoimenpiteet sekä esittelee perustoiminnot. Sisällysluettelo s. 26 Virallinen maahantuoja Suomi: Olympus Finland Oy Äyritie 12 B VANTAA Puh. (09) Painettu Alankomaissa OIME E Kiitämme Olympus-digitaalikameran hankinnasta. Lue nämä ohjeet huolellisesti, ennen kuin alat käyttää uutta kameraasi. Siten pystyt hyödyntämään kameran suorituskykyä parhaalla mahdollisella tavalla sekä varmistat kameran pitkän käyttöiän. Säilytä tämä ohje huolellisesti tallessa tulevaa käyttöä varten. Suosittelemme, että otat muutamia koekuvia ennen tärkeiden kuvien ottamista. Tässä käyttöohjeessa käytetyt näyttöruutua ja kameraa esittävät kuvat on tehty kehittelyvaiheessa, ja saattavat täten poiketa itse tuotteesta. Tämä käyttöohje pohjautuu kameran kiinteän ohjelmiston versioon 1.0. Käyttöohjeen sisältö saattaa vaihdella, jos kameran toimintoja lisätään ja/tai muutetaan kameran kiinteän ohjelmiston päivityksen seurauksena. Ajankohtaiset tiedot saat Olympuksen kotisivuilta. Rekisteröi tuotteesi ja saat lisäetuja Olympukselta!

2 Pakkauksen sisältö Kameraan kuuluvat seuraavat osat. Mikäli jotain puuttuu tai on vaurioitunut, ota yhteyttä kameran myyjään. Kamera Runkotulppa Hihna PS-BLS1 (BLS-1) Litium-ioniparisto PS-BCS1 (BCS-1) Litium-ionilaturi USB-kaapeli AV-kaapeli (mono) OLYMPUS Master 2 CD-ROM Käyttöohje Takuukortti Hihnan kiinnitys Pujota hihna kuvan nuolien suuntaan (1, 2). Vedä hihna lopuksi tiukalle ja varmista, että se kiinnittyy kunnolla (3). Kiinnitä hihnan toinen pää toiseen hihnanpidikkeeseen samalla tavoin. 2

3 Kameran valmistelu 1 Akun lataaminen Latausnäyttö Keltainen valo: lataus käynnissä Sininen valo : lataus suoritettu (Latauksen kesto: enintään noin 3 tuntia 30 minuuttia) Keltainen vilkkuvalo: latausvirhe Asennussuunnan osoittava merkki BLS-1 Litium-ioniakku 3 Perusopas 1 BCS-1 Litiumionilaturi AC-johto 2 2 Akun asennus Pistorasia 1 Akku/korttikotelon lukko Akku/korttikotelon kansi Asennussuunnan osoittava merkki Akun poistaminen Sammuta kamera ennen akku/korttikotelon kannen avaamista tai sulkemista. Vapauta akku painamalla ensin akun lukitusnuppia nuolen suuntaan ja poista se sitten. 3 2 Kuvaamiseen valmistautuminen Akun lukitusnuppi Kuvatessa pitkään on suositeltavaa pitää vara-akku saatavilla siltä varalta, että käytettävä akku tyhjenee. 3

4 3 Kortin asennus Paina SD/SDHC-kortti (jota kutsutaan näissä ohjeissa kortiksi) paikalleen, kunnes se lukittuu. g Perustietoa kortista (s. 127) Sammuta kamera ennen kortin asentamista tai poistamista. Kosketinosa SD-korttipaikka Kortin poistaminen Paina sisällä olevaa korttia kevyesti, ja se työntyy ulos. Vedä kortti ulos. Älä avaa akku/muistikortin kantta korttiluvun valon vilkkuessa. 4 Akku/korttikotelon kannen sulkeminen Kun käytät kameraa, sulje akku/ korttikotelon kansi. Sulje kansi siten, että kuulet napsahduksen. 4

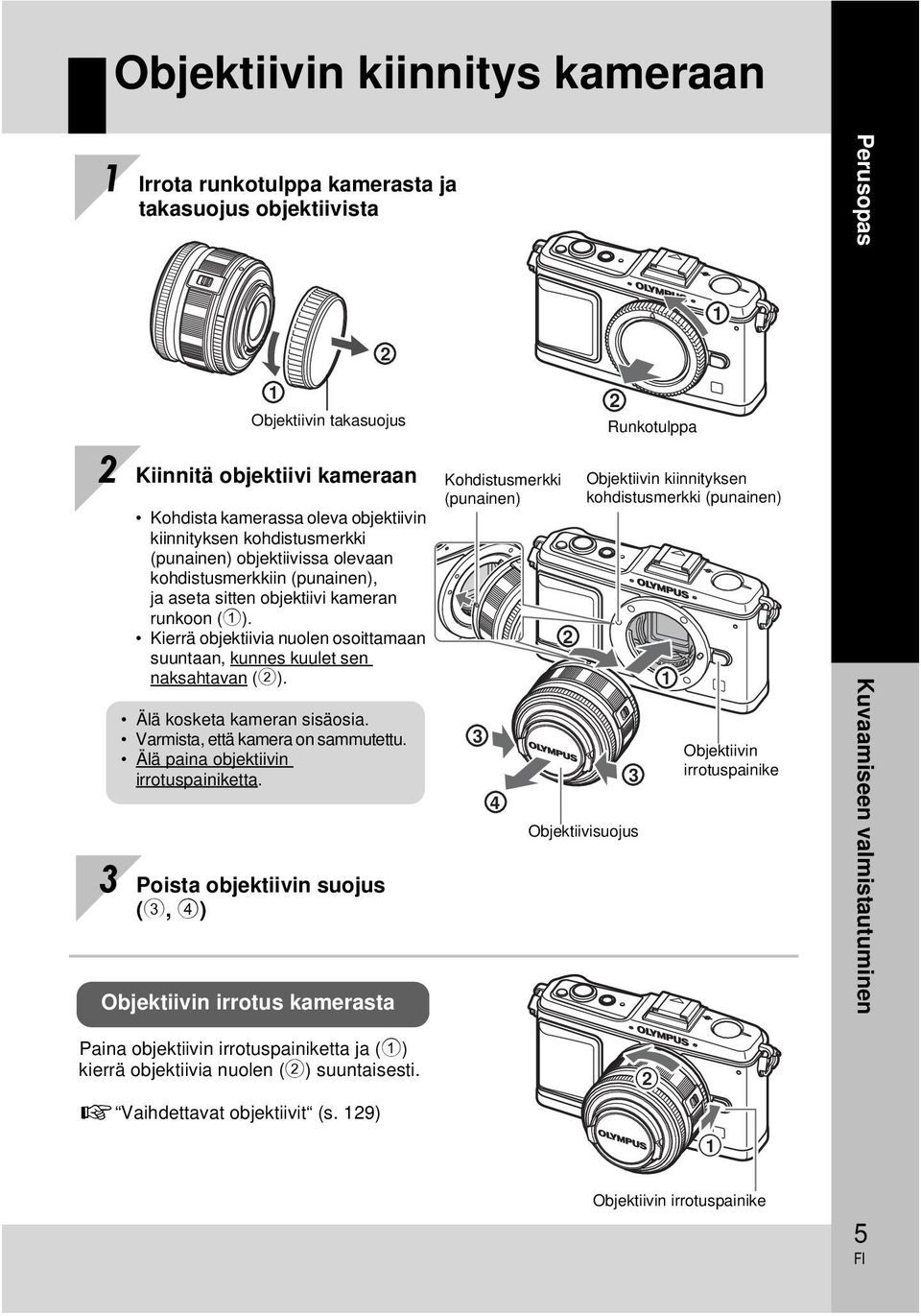

5 Objektiivin kiinnitys kameraan 1 Irrota runkotulppa kamerasta ja takasuojus objektiivista Perusopas Objektiivin takasuojus 2 Runkotulppa 2 Kiinnitä objektiivi kameraan Kohdista kamerassa oleva objektiivin kiinnityksen kohdistusmerkki (punainen) objektiivissa olevaan kohdistusmerkkiin (punainen), ja aseta sitten objektiivi kameran runkoon (1). Kierrä objektiivia nuolen osoittamaan suuntaan, kunnes kuulet sen naksahtavan (2). Älä kosketa kameran sisäosia. Varmista, että kamera on sammutettu. Älä paina objektiivin irrotuspainiketta. 3 Poista objektiivin suojus (3, 4) Objektiivin irrotus kamerasta Kohdistusmerkki (punainen) Objektiivin kiinnityksen kohdistusmerkki (punainen) 3 Objektiivisuojus 1 Objektiivin irrotuspainike Kuvaamiseen valmistautuminen Paina objektiivin irrotuspainiketta ja (1) kierrä objektiivia nuolen (2) suuntaisesti. g Vaihdettavat objektiivit (s. 129) 2 1 Objektiivin irrotuspainike 5

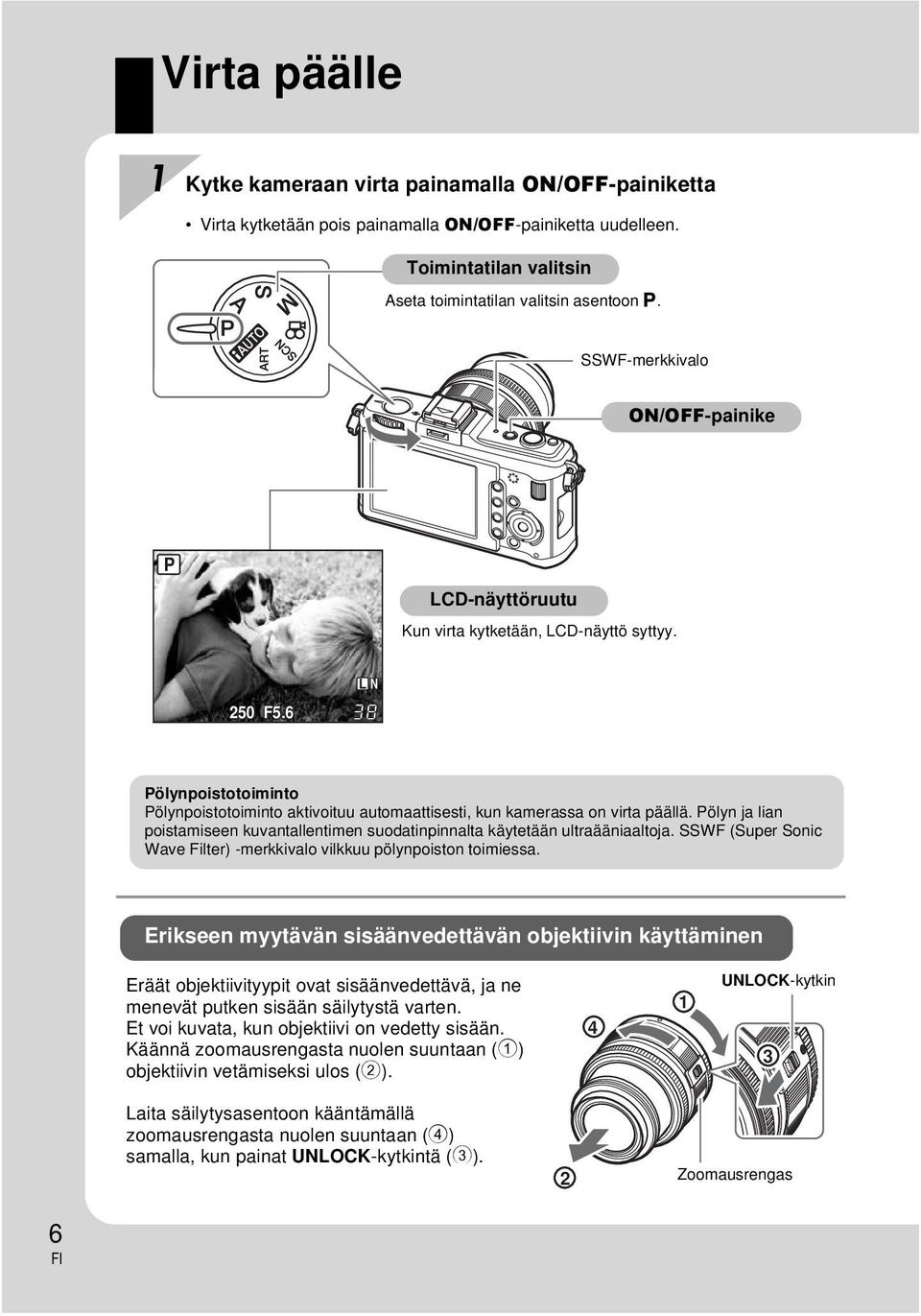

6 Virta päälle 1 Kytke kameraan virta painamalla ON/OFF-painiketta Virta kytketään pois painamalla ON/OFF-painiketta uudelleen. Toimintatilan valitsin Aseta toimintatilan valitsin asentoon P. SSWF-merkkivalo ON/OFF-painike P LCD-näyttöruutu Kun virta kytketään, LCD-näyttö syttyy. 250 F5.6 L N 38 Pölynpoistotoiminto Pölynpoistotoiminto aktivoituu automaattisesti, kun kamerassa on virta päällä. Pölyn ja lian poistamiseen kuvantallentimen suodatinpinnalta käytetään ultraääniaaltoja. SSWF (Super Sonic Wave Filter) -merkkivalo vilkkuu pölynpoiston toimiessa. Erikseen myytävän sisäänvedettävän objektiivin käyttäminen Eräät objektiivityypit ovat sisäänvedettävä, ja ne menevät putken sisään säilytystä varten. Et voi kuvata, kun objektiivi on vedetty sisään. Käännä zoomausrengasta nuolen suuntaan (1) objektiivin vetämiseksi ulos (2). 4 1 UNLOCK-kytkin 3 Laita säilytysasentoon kääntämällä zoomausrengasta nuolen suuntaan (4) samalla, kun painat UNLOCK-kytkintä (3). 2 Zoomausrengas 6

7 Päivämäärän ja kellonajan asetus Päivämäärä- ja kellonaikatiedot tallennetaan kortille yhdessä kuvien kanssa. Tiedoston nimi sisältyy myös päivämäärä- ja kellonaikatietoihin. Aseta oikea päivämäärä ja kellonaika ennen kameran käyttöä. 1 Paina MENU-painiketta Valikkonäyttö tulee esiin. MENU-painike Perusopas CARD SETUP CUSTOM RESET PICTURE MODE j GRADATION NORM IMAGE ASPECT 4:3 BACK SET Nuolipainikkeet 5 Toista nämä toimenpiteet, kunnes päivämäärä ja kellonaika on kokonaan asetettu 2 Valitse fg-painikkeilla [d] ja paina sitten i Y M D TIME Y/M/D W s REC VIEW cmenu DISPLAY RMWARE BACK Y CANCEL M D TIME Y M D TIME 2009 CANCEL :-- SET ENG. j±0 k±0 5SEC OFF 3 Valitse fg-painikkeilla [X] ja paina sitten i Y/M/D 4 Valitse fg-painikkeilla [Y] ja paina sitten i Y/M/D CANCEL SET Aika näytetään 24 tunnin muodossa. 6 Valitse päiväysmuoto painikkeilla fg Y M D TIME CANCEL SET Y/M/D 7 Paina i-painiketta :01 W ENG. s j±0 k±0 REC VIEW 5SEC cmenu DISPLAY OFF RMWARE BACK SET 8 Poistu painamalla MENU-painiketta Kuvaamiseen valmistautuminen 7

8 Kamera a b 1 SSWF-merkkivalo...gs. 6, ON/OFF-painike...gs. 6 3 Laukaisin...gs F (Valotuksen korjaus) -painike...gs Hihnanpidike...gs. 2 6 Objektiivin kiinnityksen kohdistusmerkki...gs. 5 7 Kiinnitys (Irrota runkotulppa ennen objektiivin kiinnittämistä.) 8 Salamakenkä...gs Mikrofoni...gs. 74, 86 0 Itselaukaisimen valo...gs. 57 a Objektiivin irrotuspainike...gs. 5 b Objektiivin lukitusnasta 8

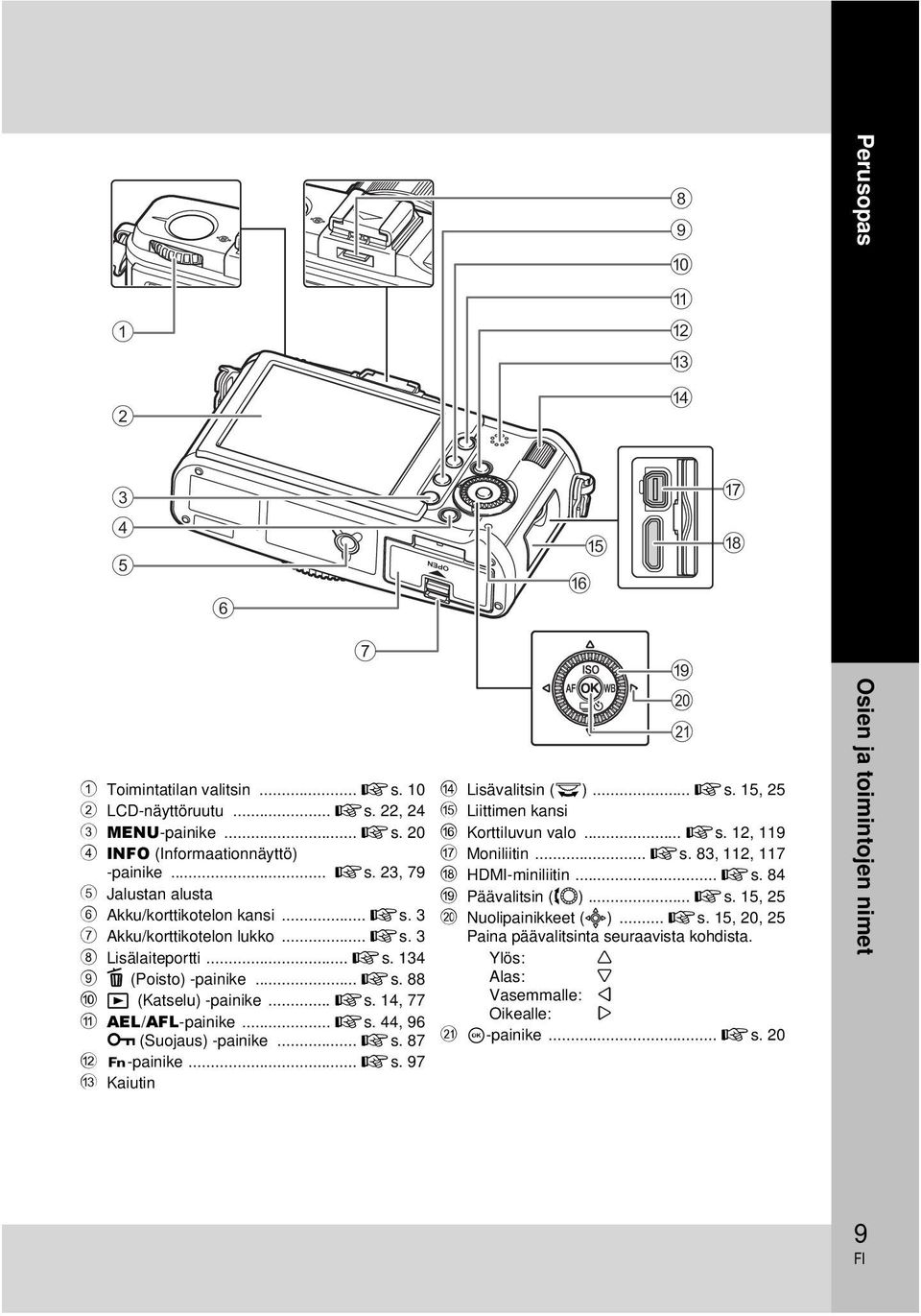

9 a b c d Perusopas e f g h 7 1 Toimintatilan valitsin... gs LCD-näyttöruutu... gs. 22, 24 3 MENU-painike... gs INFO (Informaationnäyttö) -painike... gs. 23, 79 5 Jalustan alusta 6 Akku/korttikotelon kansi... gs. 3 7 Akku/korttikotelon lukko... gs. 3 8 Lisälaiteportti... gs D(Poisto) -painike... gs q (Katselu) -painike... gs. 14, 77 a AEL/AFL-painike... gs. 44, 96 0 (Suojaus) -painike... gs. 87 b <-painike... gs. 97 c Kaiutin i j k d Lisävalitsin (j)... gs. 15, 25 e Liittimen kansi f Korttiluvun valo... gs. 12, 119 g Moniliitin... gs. 83, 112, 117 h HDMI-miniliitin... gs. 84 i Päävalitsin (j)... gs. 15, 25 j Nuolipainikkeet (k)... gs. 15, 20, 25 Paina päävalitsinta seuraavista kohdista. Ylös: f Alas: g Vasemmalle: h Oikealle: i k i-painike... gs. 20 Osien ja toimintojen nimet 9

10 Toimintatilan valitsin Tämän toimintatilan avulla voit helposti vaihtaa kameran asetuksia kohteen mukaisesti. Vaativammat kuvaustilat Voit säätää aukkoarvon ja suljinajan vaativampaa kuvaamista ja suurempaa luomisvapautta varten. Vaativammissa kuvaustiloissa tehdyt asetukset pysyvät muistissa, vaikka kamera kytketään pois päältä. P Ohjelmakuvaus Voit kuvata kameran säätämillä himmenninaukolla ja suljinajalla. (gs. 37) A Kuvaus aukonsäädöllä Voit säätää aukon manuaalisesti. Kamera säätää suljinajan automaattisesti. (gs. 38) S M Kuvaus suljinajan säädöllä Manuaalinen kuvaus Voit säätää suljinajan manuaalisesti. Kamera säätää aukon suuruuden automaattisesti. (gs. 39) Voit säätää aukon ja suljinajan manuaalisesti. (gs. 40) Helpot kuvaustilat Valitse kuvaustilanteesta riippuen. Kamera säätää automaattisesti vastaavat kuvausolosuhteet. Muutetut toimintoasetukset palautuvat tehdasasetusten mukaisiksi kun toimintatilan valitsinta pyöritetään tai virta katkaistaan helpoissa kuvaustiloissa. Kamera valitsee automaattisesti optimaalisen tilan kuvausvaihtoehdoista [PORTRAIT], [LANDSCAPE], A iauto [NIGHT SCENE], [SPORT] ja [MACRO]. Tämä on täysin automaattinen tila, jossa voit kuvata kuvaustilanteeseen sopivimmilla asetuksilla yksinkertaisesti laukaisinta painamalla. Kun valitset haluamasi suodattimen tai tilannekohtaisen ART Taidesuodatin ohjelman, kamera optimoi kuvausasetukset kyseisen suodattimen tai tilannekohtaisen ohjelman mukaan. SCN Tilannekohtainen SCN-tilassa useimpia toimintoja ei voi muuttaa. ohjelma Käytetään liikkuvien kuvien kuvaamiseen. Toimintojen n Videokuva [P], [A] ja [M] lisäksi voit kuvata liikkuvaa kuvaa taidesuodattimen kanssa. 10

11 Taidesuotimen/tilannekohtaisen ohjelman määrittäminen 1 Aseta toimintatilan valitsin asentoon ART tai SCN. Taidesuodinvalikko tai tilannevalikko tulee näkyviin. Perusopas SELECT 1 POP ART SET 1 PORTRAIT B e F D C G SELECT 2 Valitse suodatin tai tilannekohtainen ohjelma painamalla fg. 3 Paina i-painiketta. SET Taidesuodin tyypit Kuvake Taidesuodin Kuvake Taidesuodin j POP ART n GRAINY LM k SOFT FOCUS o PIN HOLE l PALE&LIGHT COLOR a DIORAMA m LIGHT TONE b CROSS PROCESS Tilannekohtaiset ohjelmat Kuvake Tila Kuvake Tila I PORTRAIT q DIS MODE e e-portrait J MACRO L LANDSCAPE r NATURE MACRO K LANDSCAPE+PORTRAIT & CANDLE J SPORT * SUNSET G NIGHT DOCUMENTS U NIGHT+PORTRAIT s PANORAMA (gs. 60) G CHILDREN ( REWORKS H HIGH KEY g BEACH & SNOW I LOW KEY Taidesuotimia ja [e-portrait]-toimintoa ei voi käyttää RAW-kuvissa. Jos tallennustilaksi valitaan [RAW] ja käytetään taidesuodatinta, tallennustilaksi valitaan automaattisesti [YN+RAW]. Joillakin taidesuotimilla kuvan rakeista vaikutelmaa voidaan korostaa. Jos joko RAW tai JPEG+RAW on valittu [e-portrait]-toiminnossa, tallennetaan RAW-kuva ja JPEG (X ( )) -kuva, jossa on mukana käytetty tehoste. Jos JPEG on valittu [e-portrait]-toiminnossa, tallennetaan kaksi kuvaa: yksi ennen tehosteen käyttämistä (valitulla kuvanlaadulla) ja toinen tehosteen käyttämisen jälkeen (X ( )). Peruskäyttö 11

12 Kuvaaminen 1 Valitse kuvakompositio samalla, kun katsot LCD-näyttöruutua Laukaisin 2 Säädä tarkennus LCD-näyttöruutu Paina laukaisin puoliväliin. Korttiluvun valo P LCD-näyttöruutu AF-merkkivalo AF-tarkennuspiste L N 250 F Suljinaika Aukkoarvo Kun tarkennus lukitaan, AF-merkkivalo (( tai n) ja AF-kohdistusmerkki syttyvät. (: Nopea Imager AF -yhteensopiva objektiivi, joka on Micro Four Thirds- tai Four Thirds -järjestelmän objektiivi n: Muu Four Thirds -järjestelmän objektiivi Tarkista tarkennus LCD-näyttöruudusta. Kameran automaattisesti säätämä suljinaika ja aukkoarvo ovat näkyvissä näyttöruudussa. 3 Vapauta suljin Paina laukaisin kokonaan pohjaan (täysin). Laukaisinääni kuuluu ja kuva otetaan. Korttiluvun valo vilkkuu, ja kamera alkaa tallentamaan kuvaa. 12 Älä koskaan poista paristoa tai korttia korttiluvun valon vilkkuessa. Niin tekemällä saatat hävittää tallennetut kuvat tai estää juuri ottamiesi kuvien tallentumisen.

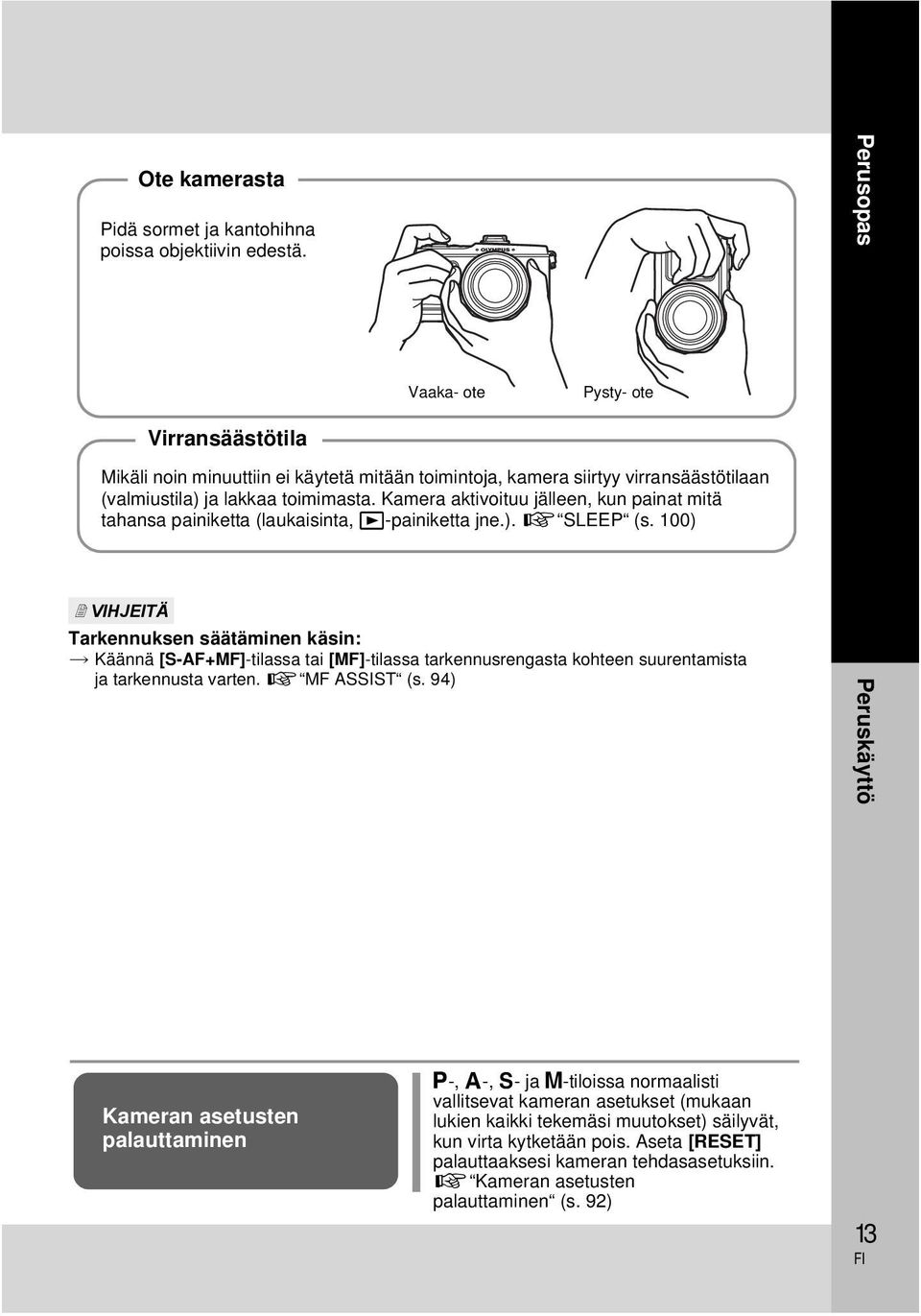

13 Ote kamerasta Pidä sormet ja kantohihna poissa objektiivin edestä. Perusopas Vaaka- ote Pysty- ote Virransäästötila Mikäli noin minuuttiin ei käytetä mitään toimintoja, kamera siirtyy virransäästötilaan (valmiustila) ja lakkaa toimimasta. Kamera aktivoituu jälleen, kun painat mitä tahansa painiketta (laukaisinta, q-painiketta jne.). g SLEEP (s. 100) VIHJEITÄ Tarkennuksen säätäminen käsin: j Käännä [S-AF+MF]-tilassa tai [MF]-tilassa tarkennusrengasta kohteen suurentamista ja tarkennusta varten. g MF ASSIST (s. 94) Peruskäyttö Kameran asetusten palauttaminen P-, A-, S- ja M-tiloissa normaalisti vallitsevat kameran asetukset (mukaan lukien kaikki tekemäsi muutokset) säilyvät, kun virta kytketään pois. Aseta [RESET] palauttaaksesi kameran tehdasasetuksiin. g Kameran asetusten palauttaminen (s. 92) 13

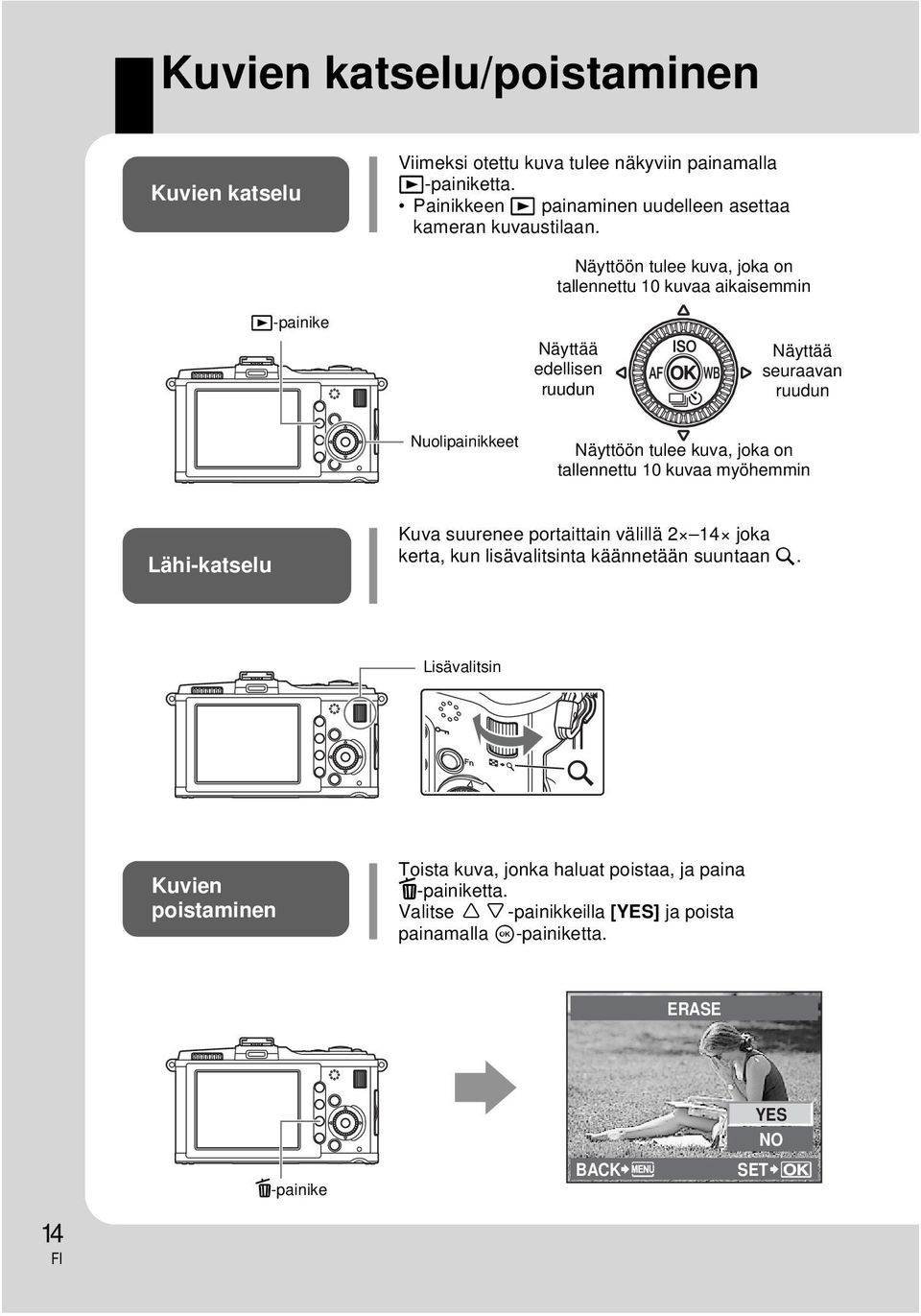

14 Kuvien katselu/poistaminen Kuvien katselu Viimeksi otettu kuva tulee näkyviin painamalla q-painiketta. Painikkeen q painaminen uudelleen asettaa kameran kuvaustilaan. Näyttöön tulee kuva, joka on tallennettu 10 kuvaa aikaisemmin q-painike Näyttää edellisen ruudun Näyttää seuraavan ruudun Nuolipainikkeet Näyttöön tulee kuva, joka on tallennettu 10 kuvaa myöhemmin Lähi-katselu Kuva suurenee portaittain välillä 2 14 joka kerta, kun lisävalitsinta käännetään suuntaan U. Lisävalitsin Kuvien poistaminen Toista kuva, jonka haluat poistaa, ja paina D-painiketta. Valitse fg-painikkeilla [YES] ja poista painamalla i-painiketta. ERASE D-painike BACK SET YES NO 14

15 Suorapainikkeet Kameraa voi käyttää kolmella eri tavalla. Kameran käyttö suorapainikkeilla gs. 15 Asetusten säätö live-ohjausta tai erikoisohjauspaneelia tarkkaillen gs. 16, 18 Muuttaminen valikosta gs. 20 Perusopas 1 Paina sen toiminnon painiketta, jota haluat muuttaa Suoravalikko tulee näkyviin. Painettuun painikkeeseen liitetty toiminto pysyy valittuna. Voit tänä aikana kääntää lisävalitsinta ja säätää toiminnon. Jos tänä aikana ei suoriteta mitään toimenpiteitä, kyseisen toiminnon asetus vahvistetaan. g BUTTON TIMER (s. 98) esim.) Sarjakuvaus/kuvaaminen itselaukaisimella P SINGLE 4 o j Y12s Y2s Suoravalikko 2 Muuta asetusta kääntämällä lisävalitsinta ja paina sitten i-painiketta Lisävalitsin j Päävalitsin j Peruskäyttö Lista suorapainikkeista Ei. Suorapainike Toiminto Ks. sivu 1 F Valotuksen korjaus s ISO Asettaa ISO-herkkyyden s WB Asettaa valkotasapainon s jy Sarjakuvaus/kuvaaminen itselaukaisimella s AF Asettaa AF-tilan s

16 Live-ohjaus Seuraavaa ruutua, joka näyttää yhtaikaa kuvausasetustoiminnon ja niihin liittyvät vaihtoehdot, kutsutaan live-ohjaukseksi. Saat live-ohjauksen LCD-näyttöruutuun painamalla i-painiketta. Voit asettaa taidesuodattimen, valkotasapainon ja muita tehosteita samalla, kun tarkistat live-näkymän. Kun erikoisohjauspaneeli on näkyvissä, vaihda näyttöä painamalla INFO-painiketta. Toiminnot P j WB AUTO L F AUTO w x Asetus 16 Toiminnot Asetus Ks. sivu Tilannekohtainen ohjelma* 1 [I] [e] [L] [K] [J] [G] [U] [G] [H] [I] [q] [J] [r] [&][*] [@] [s] [(] [g] Taidesuodatintila* 1 [j] [k] [l] [m] [n] [o] [a] [b] s. 11 Liikkuvan kuvan AE-tila* 2 [P] [A] [M] [j] [k] [l] [m] [n] [o] [a] [b] s. 75 Kuvatila [h] [i] [j] [Z] [c] [M] [C] s. 72 Valkotasapaino [AUTO] [5] [2] [3] [1] [w] [x] [y] [n] [V] [CWB] s. 68 Sarjakuvaus/ itselaukaisin [o] [j] [Y12S] [Y2S] s Kuvanvakaaja [OFF] [I.S. 1] [I.S. 2] [I.S. 3] [FOCAL LENGTH] s. 57 Kuvasuhde [4:3] [16:9] [3:2] [6:6] s. 59 Tallennustila [RAW] [YF] [YN] [XN] [WN] [YF+RAW] [YN+RAW] jne. s. 65 ISO-herkkyys [AUTO] [100] [125] [160] [200] [250] [320] jne. s. 46 Salamatila [AUTO] [!] [#] [$] [H] [#SLOW] [#SLOW2] jne. s. 62 Mittaustila [G] [H] [I] [IHI] [ISH] s. 42 AF-tila [S-AF] [C-AF] [MF] [S-AF+MF] [C-AF+TR] s. 49 Kasvojen tunnistus [gon] [goff] s. 55 AF-tarkennuspisteen valinta B M s. 52 Liikkuvan kuvan äänen tallennus* 2 [RON] [ROFF] s. 76 *1 Vain ART- tai SCN-tila *2 Vain n-tila Asetustoiminnot ja vaihtoehdot n-tilassa ovat erilaiset kuin valokuvissa. Valitun kuvaustilan mukaan kaikki valikot eivät ehkä ole käytettävissä. s. 11

17 1 Avaa live-ohjaus painamalla i-painiketta Live-ohjaus kytketään pois päältä i-painiketta uudelleen painamalla. Lisävalitsin j Perusopas P j WB AUTO L F AUTO w x Päävalitsin j i -painike 2 Siirrä kohdistin päävalitsimella toimintoon, jonka haluat asettaa, valitse asetukset lisävalitsimella ja paina i-painiketta Näyttää valitun asetuksen nimen. Kohdistin P WB AUTO AUTO w x j L F Kohdistin Päävalitsin (j) Peruskäyttö Lisävalitsin (j) Jos tänä aikana ei suoriteta mitään toimenpiteitä, kyseisen toiminnon asetus vahvistetaan. Voit käyttää nuolipainikkeita valitsimien sijasta. 17

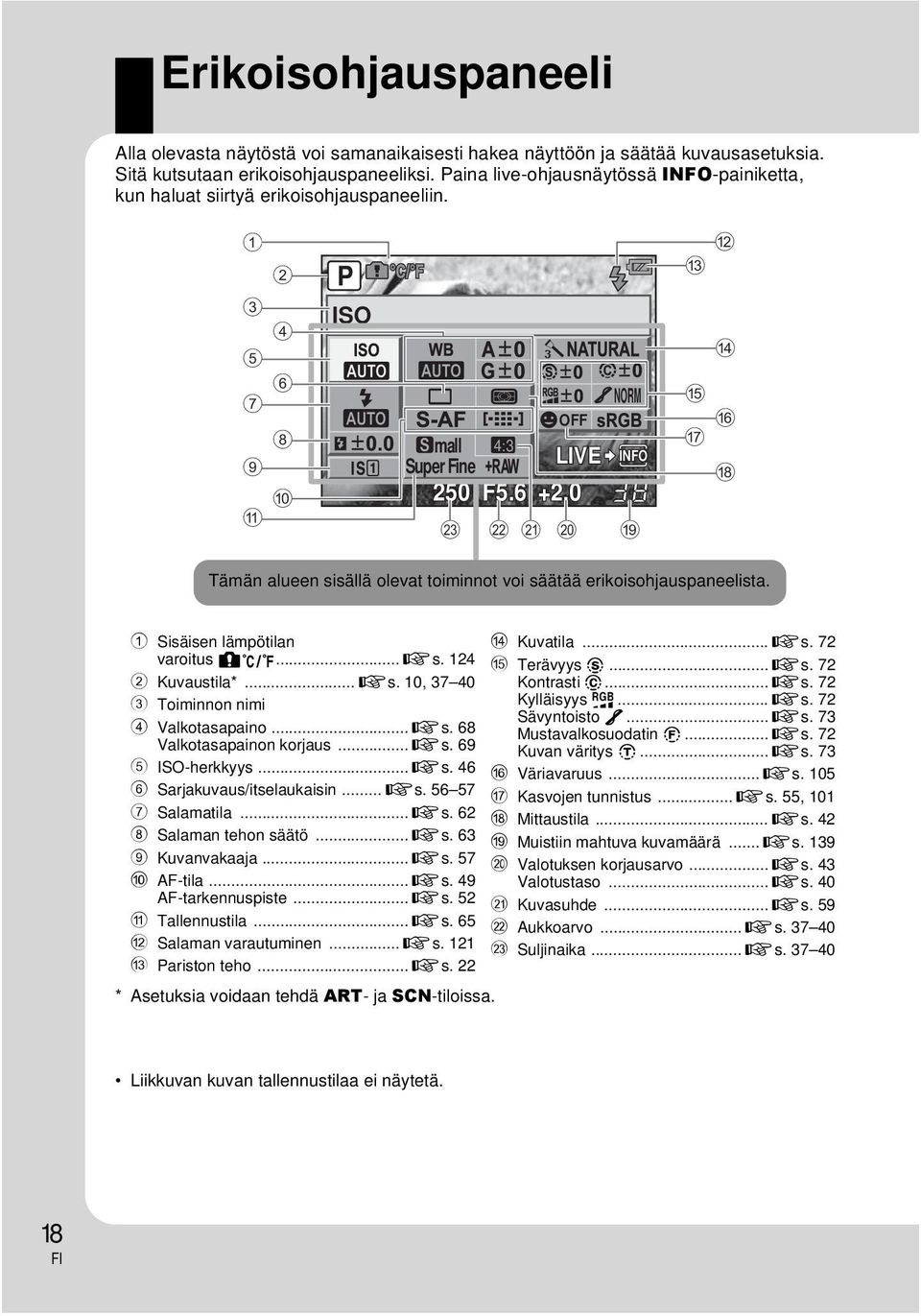

18 Erikoisohjauspaneeli Alla olevasta näytöstä voi samanaikaisesti hakea näyttöön ja säätää kuvausasetuksia. Sitä kutsutaan erikoisohjauspaneeliksi. Paina live-ohjausnäytössä INFO-painiketta, kun haluat siirtyä erikoisohjauspaneeliin a P ISO j NORM OFF mall 4:3 Super Fine LIVE INFO 250 F m l k j i b c d e f g h Tämän alueen sisällä olevat toiminnot voi säätää erikoisohjauspaneelista. 1 Sisäisen lämpötilan varoitus m...gs Kuvaustila*...gs. 10, Toiminnon nimi 4 Valkotasapaino...gs. 68 Valkotasapainon korjaus...gs ISO-herkkyys...gs Sarjakuvaus/itselaukaisin...gs Salamatila...gs Salaman tehon säätö...gs Kuvanvakaaja...gs AF-tila...gs. 49 AF-tarkennuspiste...gs. 52 a Tallennustila...gs. 65 b Salaman varautuminen...gs. 121 c Pariston teho...gs. 22 * Asetuksia voidaan tehdä ART- ja SCN-tiloissa. d Kuvatila...gs. 72 e Terävyys N...gs. 72 Kontrasti J...gs. 72 Kylläisyys T...gs. 72 Sävyntoisto z...gs. 73 Mustavalkosuodatin x...gs. 72 Kuvan väritys y...gs. 73 f Väriavaruus...gs. 105 g Kasvojen tunnistus...gs. 55, 101 h Mittaustila...gs. 42 i Muistiin mahtuva kuvamäärä...gs. 139 j Valotuksen korjausarvo...gs. 43 Valotustaso...gs. 40 k Kuvasuhde...gs. 59 l Aukkoarvo...gs m Suljinaika...gs Liikkuvan kuvan tallennustilaa ei näytetä. 18

19 1 Avaa erikoisohjauspaneeli painamalla INFO-painiketta, kun live-ohjaus on näkyvissä Live-ohjaukseen palataan painamalla INFO-painiketta uudelleen. Lisävalitsin j Perusopas P ISO j Kohdistin NORM OFF mall 4:3 Super Fine LIVE INFO 250 F Näyttää valitun toiminnon nimen INFO-painike k Nuolipainikkeet 2 Siirrä kohdistin k-painikkeilla toimintoon, jonka haluat asettaa, ja muuta asetusta pää- tai lisävalitsimella i -painike Päävalitsin j P METERING j NORM OFF mall 4:3 Super Fine LIVE INFO 250 F Peruskäyttö P G Suoravalikko ESP G H I IHI ISH Saat kohdistimen osoittaman suoravalikon näyttöön i-painiketta painamalla. Voit vaihtaa asetuksen myös suoravalikosta. Kun olet vaihtanut asetuksen, vahvista muutos painamalla i-painiketta. Jos muutamaan sekuntiin ei suoriteta mitään toimenpiteitä, säätämäsi asetukset vahvistetaan ja kamera palaa kuvaustilaan. 19

20 Valikko 1 Avaa valikko painamalla MENU-painiketta Toimintaohje CARD SETUP CUSTOM RESET PICTURE MODE GRADATION IMAGE ASPECT BACK j NORM 4:3 SET Palaa yksi näyttö taaksepäin painamalla MENU-painiketta. Vahvista asetus painamalla i-painiketta MENU-painike i -painike k Nuolipainikkeet 2 Valitse välilehti painikkeilla fg ja paina sitten i W Kuvausvalikko 1 X Kuvausvalikko 2 q Katseluvalikko d Asetusvalikko Välilehti MOVIE AE MODE P MOVIE+STILL j/ Y OFF o IMAGE STABILIZER OFF MULTIPLE EXPOSURE OFF BACK SET 3 Valitse toiminto fg-painikkeilla ja siirry asetusnäyttöön i-painikkeella MOVIE AE MODE P MOVIE+STILL OFF j/ Y o IMAGE STABILIZER OFF MULTIPLE EXPOSURE OFF BACK Toiminto SET Vallitseva asetus tulee näyttöön i MOVIE AE MOVIE MODEAE MODE P MOVIE+STILL P OFF j/ Y A o IMAGE STABILIZERM OFF MULTIPLE EXPOSURE ART1OFF ART2 BACK SET 4 Vahvista asetus painamalla i-painiketta Paina MENU-painiketta toistuvasti poistuaksesi valikosta. Tietoja valikosta säädettävistä toiminnoista, katso Valikkohakemisto (gs. 141). 20

21 Käyttäjäkohtaisen valikon näyttäminen Käyttäjäkohtaisen valikon avulla voit mukauttaa kameran asetukset ja toiminnot omien mieltymystesi mukaisiksi. Mukautus tehdään käyttäjäkohtaisessa valikossa. Käyttäjäkohtainen valikko lisätään, kun asetusvalikon [cmenu DISPLAY] -asetukseksi valitaan [ON]. Lisätietoja käyttäjäkohtaisesta valikosta on kohdassa Kameran yksilölliset asetukset (gs. 93) Perusopas 1 Avaa valikko painamalla MENU-painiketta 2 Valitse fg -painikkeilla [d]-välilehti ja paina sitten i W s REC VIEW cmenu DISPLAY RMWARE BACK :01 SET ENG. j±0 k±0 5SEC OFF 3 Valitse fg -painikkeilla [c MENU DISPLAY] ja paina sitten i 4 Valitse fg-painikkeilla [ON] ja paina sitten i-painiketta BACK cmenu DISPLAY ON SET i W s REC VIEW cmenu DISPLAY RMWARE BACK :01 SET ENG. j±0 k±0 5SEC ON Peruskäyttö [c]-välilehti tulee näyttöön. c Käyttäjäkohtainen valikko: Muokkaa kuvaustoimintoja. Käyttäjäkohtaisen valikon asetusten avulla voit mukauttaa kameran omien mieltymystesi tai tarpeidesi mukaiseksi. Asetuksia ei ole tarkoitettu vaihdettaviksi tiheään. Alkuperäinen valikko riittää hyvin yksinkertaisten ja edistyneiden kuvaustoimintojen määrittämiseen. Käyttäjäkohtaista valikkoa ei tavallisesti tarvitse tuoda näyttöön. 21

22 LCD-näyttöruutu (kuvaus) Voit käyttää LCD-näyttöruutua kohteen katseluun kuvatessasi. g Valotus (s. 37) 1 2 c d a b P ISO AUTO S-AF +2.0 FP AEL BKT 250 F j WB AUTO IS 2 4:3: L N 38 e f g h i j k l m n 1 Sisäisen lämpötilan varoitus m... gs Oma tila... gs Kuvaustila... gs. 10, Salamatila... gs ISO-herkkyys... gs Mittaustila... gs AF-tila...gs Kasvojen tunnistus g... gs. 55, Salaman tehon säätö...gs. 63 Super FP -salama s... gs AE-lukitus u...gs. 44 Automaattinen haarukointi t...gs. 45, 47, 64, 71 Päällekkäisvalotus i... gs. 47 Kotisijainti p... gs. 53 a Suljinaika...gs b Aukkoarvo... gs c Salama (vilkkuu: lataus käynnissä, palaa: lataus suoritettu)... gs. 121 d Pariston teho Palaa (vihreä) (käyttövalmis) Palaa (vihreä) (pariston teho on heikko) Vilkkuu (punainen) (ladattava) e AF-merkkivalo... gs. 12 f Kuvatila... gs. 72 Taidesuodatin/tilannekohtainen ohjelma... gs. 11 g Valkotasapaino... gs. 68 h Sarjakuvaus... gs. 56 Itselaukaisin... gs. 57 i Kuvanvakaaja vws... gs. 57 j Kuvasuhde... gs. 59 k Tallennustila... gs. 65 l Muistiin mahtuva kuvamäärä... gs. 139 Käytettävissä oleva kuvausaika m Valotuksen korjausarvo... gs. 43 n Histogrammi... gs

23 Informaationäytön muuttaminen Voit muuttaa näyttöruudussa näkyviä tietoja painelemalla INFO-painiketta tai kääntämällä päävalitsinta samalla, kun painat INFO-painiketta. Zoomausnäyttö Informaationäyttö päällä Histogramminäyttö (gs. 54) Perusopas P P P L N 250 F F F *2 P F Asteikkonäyttö *1 Pelkkä kuva WB/F SET Moninäyttö (gs. 43, 71) VIHJEITÄ Voit siirtyä usein käytettyyn näyttöön nopeasti seuraavasti: j Voit piilottaa tietonäytön kaikissa tiloissa Tietonäyttö käytössä -tilaa lukuun ottamatta. g INFO SETTING (s. 101) Histogramminäytön (kirkkauden jakautumisen) ymmärtäminen: j Seuraavassa esitetään miten tätä histogramminäyttöä helposti luetaan. Peruskäyttö Jos kuvio näyttää tässä paljon huippuja, kuvasta tulee pääasiassa musta. Jos kuvio näyttää tässä paljon huippuja, kuvasta tulee pääasiassa valkoinen. Vihreällä merkitty osa histogrammissa näyttää luminanssin jakautumisen pistemittausalueen sisällä. 23

24 LCD-näyttöruutu (katselu) Voit vaihtaa näyttöruudun näyttöä INFO-painikkeella. g Informaationäyttö (s. 79) Yksinkertaistettu näyttö Yleisnäyttö b c d e :56 x10 [4032x3024,1/8] 4:3 RAW a x F mm ±0.0 ISO 100 WBAUTO A±0 G±0 j NATURAL 4:3 RAW f g h i j k 7 o n m l 1 Kuvasuhteen rajaus...gs Tulostusvaraus Tulosteiden määrä...gs Äänen tallennus...gs Suojaus...gs Akun teho...gs Päivämäärä ja kellonaika...gs. 7 7 Kuvasuhde...gs. 59, 85 8 Pikselimäärä, pakkaussuhde...gs Tallennustila...gs Tiedoston numero a Kuvan numero b AF-tarkennuspiste...gs. 52 c Kuvaustila...gs. 10, d Valotuksen korjaus... gs. 43 e Suljinaika... gs f Aukkoarvo...gs g Polttoväli... gs. 129 (Polttoväli esitetään 1 mm yksikköinä.) h Salaman tehon säätö... gs. 63 i ISO-herkkyys...gs. 46 j Valkotasapainon korjaus...gs. 69 k Kuvatila...gs. 72 l Väriavaruus...gs. 105 m Valkotasapaino...gs. 68 n Mittaustila...gs. 42 o Histogrammi...gs

25 Käyttöohjekirjassa käytetyt merkinnät Kameran rungossa olevia toimintopainikkeiden kuvakkeita käytetään tässä käyttöohjeessa kuvaamaan toimintopainikkeita. Osien ja toimintojen nimet (gs. 8) Katso. Tässä oppaassa j viittaa päävalitsimen kääntämiseen. Tässä oppaassa j viittaa lisävalitsimen kääntämiseen. Tässä oppaassa k viittaa nuolipainikkeisiin. fghi tarkoittavat nuolipainikkeita ylös, alas, vasemmalle ja oikealle. Tässä käyttöohjeessa käytetään seuraavia symboleita. Perusopas x Huomaa VIHJEITÄ g Tärkeää tietoa tekijöistä, jotka saattavat aiheuttaa vikoja tai toimintahäiriöitä. Varoittaa myös toimenpiteistä, joita on syytä ehdottomasti välttää. Sisältää hyödyllisiä tietoja ja vihjeitä. Niitä noudattamalla voit hyödyntää kameran ominaisuuksia mahdollisimman tehokkaasti. Viittaus sivuille, joilla on esitetty yksityiskohtainen kuvaus aiheesta tai aiheeseen liittyviä tietoja. Tämän käyttöohjeen kuvaukset Suorapainikkeiden, live-ohjauksen ja erikoisohjauspaneelin sekä valikon käyttöohjeet kuvataan tässä käyttöohjeessa seuraavasti. + ilmoittaa samanaikaisesti suoritettavista toimenpiteistä. ilmaisee, että sinun on siirryttävä seuraavaan vaiheeseen. Esim.: Valkotasapainon asetus Peruskäyttö Suorapainike Live-ohjaus Erikoisohjauspaneeli Valikko WB j Paina WB-painiketta. i j: [WB] j Paina i-painiketta ja valitse päävalitsimella [WB]. i INFO k: [WB] j Paina i-painiketta, sitten INFO-painiketta ja valitse nuolipainikkeilla [WB]. MENU [c] [X] [WB] j Paina MENU-painiketta, valitse [c] ja valitse sitten [WB] painamalla [X]. 25

26 Sisällysluettelo Perusopas 2 Antaa kameran osien nimet ja käsittelee kuvauksen ja katselun perustoimenpiteet. Kuvaamiseen valmistautuminen...2 Pakkauksen sisältö...2 Kameran valmistelu...3 Objektiivin kiinnitys kameraan...5 Virta päälle...6 Päivämäärän ja kellonajan asetus...7 Osien ja toimintojen nimet...8 Kamera...8 Peruskäyttö...10 Toimintatilan valitsin...10 Kuvaaminen...12 Kuvien katselu/poistaminen...14 Suorapainikkeet...15 Live-ohjaus...16 Erikoisohjauspaneeli...18 Valikko...20 LCD-näyttöruutu (kuvaus)...22 LCD-näyttöruutu (katselu) Valotus 37 Käsittelee kuvauksen kannalta tärkeitä valotukseen liittyviä toimintoja. Näillä toiminnoilla säädetään aukkoarvo, suljinaika ja muita asetuksia mittaamalla kuvan kirkkaus. Ohjelmakuvaus...37 Kuvaus aukonsäädöllä...38 Kuvaus suljinajan säädöllä...39 Manuaalinen kuvaus...40 Kuvaus bulb-tilassa...41 Esikatselutoiminto...41 Mittaustilan muuttaminen...42 Valotuksen korjaus...43 Kuvan ottaminen valotuksen korjauksen vaikutusta vertaillen...43 AE-lukitus...44 AE-haarukointi...45 ISO-herkkyyden asetus...46 ISO-haarukointi...47 Päällekkäisvalotus

27 2 Tarkennus ja kuvaustoiminnot 49 Esittelee parhaat mahdolliset tarkennustavat kohteesta ja kuvausolosuhteista riippuen. AF-tilan valinta S-AF (yksittäinen AF) C-AF (jatkuva AF) MF (käsitarkennus) S-AF-tilan ja MF-tilan samanaikainen käyttö (S-AF+MF) C-AF+TR (AF TRACKING) AF-tarkennuspisteen valinta AF-tarkennuspistetilan rekisteröinti Käyttö suurennettaessa kuva näytölle Kasvojen tunnistustoiminnon käyttö Sarjakuvaus Kuvaaminen itselaukaisimella Kuvanvakaaja Kuvasuhteen asettaminen Panoraamakuvaus Salamakuvaus Salamatilan asetus Salaman tehon säätö Salamahaarukointi Tallennustila, valkotasapaino ja kuvatila 65 Käsittelee digitaalikameroille ominaisia kuvansäätötoimintoja. Tallennustilan valinta Tallennusmuodot Tallennustilan valinta Valkotasapainon valinta Automaattisen/esiasetetun/käyttäjäkohtaisen valkotasapainon asetus...69 WB-korjaus Yhden kosketuksen valkotasapainon asetus Kuvan ottaminen valkotasapainon vaikutusta vertaillen WB-haarukointi Kuvatila Sävyjen toiston säätäminen

28 4 Liikkuvan kuvan tallennus 74 Kuvaa liikkuvan kuvan tallennustavan ja -toiminnot. Liikkuvan kuvan tallentaminen Videokuvan tallennusasetusten muuttaminen Tehosteiden lisääminen liikkuvaan kuvaan Tallennustilan valinta Äänen tallennus liikkuvaa kuvaa tallennettaessa Stillkuvan ottaminen automaattisesti, kun liikkuvan kuvan tallennus päättyy Katselutoiminnot 77 Käsittelee kuvan katselun toiminnot. Yhden kuvan katselu/lähikatselu Kuvahakemisto/Kalenterinäyttö Informaationäyttö Diaesitys...80 Kuvien pyörittäminen Videokuvan katselu Katselu TV:ssä Stillkuvien muokkaus Päällekkäiskuva Kuvien suojaaminen Kuvien poistaminen Asetustoiminnot 90 Kuvaa kameran käyttöön liittyvät perusasetukset. Asetusvalikko X (Päivämäärän/kellonajan asetus) W (Näytön kielen vaihtaminen) s (Näyttöruudun kirkkauden säätö) REC VIEW c MENU DISPLAY RMWARE (kameran kiinteä ohjelmisto) Kameran asetusten palauttaminen

29 7 Kameran yksilölliset asetukset 93 Kuvaa, kuinka kameran asetukset mukautetaan yksilöllisiksi. R AF/MF AF MODE AF AREA P SET UP RESET LENS BULB FOCUSING FOCUS RING MF ASSIST S BUTTON/DIAL DIAL FUNCTION DIAL DIRECTION AEL/AFL AEL/AFL MEMO ; FUNCTION TOIMINTO MY MODE SETUP BUTTON TIMER A n FUNCTION T RELEASE RLS PRIORITY S/RLS PRIORITY C U DISP/8/PC HDMI VIDEO OUT SLEEP USB MODE LIVE VIEW BOOST g FACE DETECT INFO SETTING VOLUME LEVEL GAUGE MOVIE R EVF ADJUST

30 30 V EXP/e/ISO EV STEP METERING AELMetering ISO ISO STEP ISO-AUTO SET ISO-AUTO BULB TIMER ANTI-SHOCK z BRACKETING W # CUSTOM FLASH MODE w #X-SYNC # SLOW LIMIT w+f X K/COLOR/WB NOISE REDUCT NOISE LTER (kohinasuodatin) WB ALL > COLOR SPACE (väriavaruus) SHADING COMP K SET PIXEL COUNT Y RECORD/ERASE QUICK ERASE RAW+JPEG ERASE LE NAME EDIT LENAME PRIORITY SET dpi SETTING Z K UTILITY PIXEL MAPPING EXPOSURE SHIFT f WARNING LEVEL LEVEL ADJUST

31 8 Tulostus 109 Kuvaa, kuinka kuvia tulostetaan. Tulostusvaraus (DPOF) Tulostusvaraus Yhden kuvan tulostusvaraus Kaikkien kuvien tulostusvaraus Tulostusvaraustietojen nollaaminen Suoratulostus (PictBridge) Kameran liittäminen tulostimeen Helppo tulostus Tulostaminen käyttämällä eri tulostusvaihtoehtoja OLYMPUS Master -ohjelmiston käyttö 116 Kuvaa, kuinka kameran kuvat siirretään ja tallennetaan tietokoneelle. Vuokaavio Kameran mukana toimitetun OLYMPUS Master -ohjelmiston käyttö Mikä on OLYMPUS Master? Kameran liittäminen tietokoneeseen Käynnistä OLYMPUS Master -ohjelmisto Kamerassa olevien kuvien katselu tietokoneella Kuvien lataaminen ja tallentaminen Kameran liitännän irrottaminen tietokoneesta Stillkuvien katselu Kuvien siirtäminen tietokoneelle ilman OLYMPUS Master -ohjelmistoa Kuvausvihjeitä ja kunnossapito 121 Tässä osiossa kerrotaan vianmäärityksestä ja kameran kunnossapidosta. Kuvausvihjeitä ja tietoa Vikakoodit Kameran huolto Kameran puhdistus ja säilytys Pikselikartoitus k Kuvankäsittelytoimintojen tarkistus

32 11 Informaatio 127 Tässä osiossa on tietoja lisävarusteista, kameran tekniset tiedot ja muita hyödyllisiä kuvaustietoja. Perustietoa kortista Sopivat kortit Kortin alustaminen Paristo ja laturi Laturin käyttö ulkomailla Vaihdettavat objektiivit Vaihdettavat M.ZUIKO DIGITAL -objektiivit JÄRJESTELMÄKAAVIO M.ZUIKO DIGITAL -objektiivin tekniset tiedot Elektronisen etsimen käyttö (myytävänä erikseen) Ohjelmakäyrä (P-tila) Salamatäsmäysaika ja suljinaika Valotuksen varoitusnäyttö Kuvaustilassa asetettavat salamatilat Valkotasapaino värilämpötila Tallennustila ja tiedostokoko/muistiin mahtuva kuvamäärä Toiminnot, jotka voi rekisteröidä Omaan tilaan ja Käyttäjäkohtaisiin palautusasetuksiin Valikkohakemisto Tekniset tiedot TURVALLISUUSOHJEET Hakemisto

33 Pikaopas Kuvaaminen Kuvaaminen automaattisia asetuksia käyttäen Tarkennus ei onnistu Tarkennus yhdelle alueelle Valitun tehosteen tarkistaminen ennen kuvausta Pariston käyttöiän pidentäminen Otettavien kuvien lukumäärän lisääminen Kuvien ottaminen heikoissa valaistusolosuhteissa ilman salamaa Aseta toimintatilan valitsin asentoon A ja aloita kuvaaminen. s. 10 Käytä tarkennuksen lukitusta. s. 50 Valitse AF-tarkennuspiste ja ota kuva. s. 52 Minimikuvausetäisyys vaihtelee objektiivin mukaan. Siirry objektiivin minimikuvausetäisyydelle kohteesta s. 129 ja ota kuva. Kameralla on ehkä vaikeuksia tarkentaa kohteeseen automaattitarkennuksella. Lukitse tarkennus kohteen sijaintiin ennakkoon tai korjaa tarkennusaluetta käsitarkennuksella. Valitse AF-tarkennuspiste ja ota kuva käyttämällä haluamaasi AF-tarkennuspistettä. Tarkista tarkennus ja säädä kuvaa käyttämällä MF-toimintoa suurennetussa kuvassa. Käytä käsitarkennusta. Live-näkymän ja suurennetun kuvan käyttäminen voi helpottaa tarkennusta. Voit ottaa kuvan käyttämällä live-moninäyttöä, jossa voit vertailla valkotasapainon tai valotuksen korjauksen vaikutusta. Esikatselutoiminnon avulla voit tarkistaa syväterävyyden valitulla aukkoarvolla. [TEST PICTURE] -toiminnon avulla voit tarkistaa kuvan LCD-näyttöruudussa kuvaa kortille tallentamatta. Laukaisimen painaminen puoliväliin ja kuvien pitkäaikainen katseleminen kuluttaa merkittävästi pariston virtaa. Näiden toimintojen käytön rajoittaminen pidentää pariston käyttöikää. [SLEEP]-toiminnolla voit siirtää kameran virransäästötilaan nopeammin. Vähennä pikselimäärä- ja pakkaussuhdeasetuksia. s. 50, s. 122 s. 52 s. 54 s. 50, s. 54 s. 43 s. 41 s. 97 k s. 100 s. 65, s. 106 Lisää ISO-herkkyyttä. s

34 Kuvien ottaminen siten, että valkoiset aiheet eivät ole liian kirkkaita tai mustat aiheet eivät ole liian tummia Yksisävyisten kuvien ottaminen Kohteen kuvaaminen vastavalossa Vastavaloon kuvatun tumman kuvan kirkastaminen Taustaltaan epätarkkojen kuvien ottaminen Kohteen liikkeen pysäyttävien tai liikkeen vaikutelman luovien kuvien ottaminen Oikeanväristen kuvien ottaminen Kuvien ottaminen siten, että valkoiset ovat valkoisia ja mustat ovat mustia Ota kuva tarkistamalla histogrammi. s. 23 Ota kuva tarkistamalla suljinajan ja aukkoarvon näytöt. Jos ne vilkkuvat, valotus ei ole optimaalinen. s , s. 136 Valitse sävyntoistoasetukseksi [AUTO]. Aiheet, joissa on vahvakontrastisia alueita, säädetään automaattisesti. s. 73 Säädä valotuksen korjausta. s. 43 Valitse [PICTURE MODE] -asetukseksi [MONOTONE]. Voit ottaa mustavalkoisia, seepian värisiä sekä s. 72 punertavia, sinertäviä ja vihertäviä yksisävyisiä kuvia. Otetut kuvat voidaan muuntaa mustavalkoisiksi tai seepian värisiksi kuviksi. s. 85 Valitse taidesuodattimen asetukseksi [GRAINY LM]. s. 11 Valitse sävyntoistoasetukseksi [AUTO]. s. 73 Mittaa kohteen valotus pistemittauksella kuvan keskellä. Jos kohde ei ole kuvan keskellä, lukitse valotus AE-lukituksella, vaihda kuvakompositiota ja ota kuva. Voit säätää kuvaa [JPEG EDIT] -toiminnon [SHADOW ADJ] -asetuksella. Käytä A (kuvaus aukonsäädöllä) -tilaa ja pienennä aukkoarvoa niin paljon kuin mahdollista. Voit lisätä taustan epätarkkuutta kuvaamalla kohteen läheltä. Ota kuva käyttämällä S (kuvaus suljinajan säädöllä) -tilaa. Määritä valkotasapainoasetus valonlähteen mukaan. Voit myös hienosäätää asetuksia. WB-haarukoinnilla voit ottaa 3 9 kuvan sarjan, jonka jokaisessa kuvassa on käytetty eri valkotasapainoasetusta. Näin voit ottaa valkotasapainoltaan mieltymyksiäsi vastaavia kuvia ilman asetusten hienosäätöä. Käytä pistemittauksessa vaaleiden tai tummien alueiden säätöä. Jos kohde ei ole kuvan keskellä, lukitse valotus AE-lukituksella, vaihda kuvakompositiota ja ota kuva. Säädä valotuksen korjausta. Jos et ole varma valotuksen korjausarvosta, kannattaa käyttää AE-haarukointia. Valitse tilannekohtaiseksi ohjelmaksi [HIGH KEY] tai [LOW KEY] ja ota kuva. s. 42, s. 44 s. 85 s. 38 s. 39 s. 68 s. 71 s. 42, s. 44 s. 43, s. 45 s

35 Kohinattomien kuvien ottaminen LCD-näyttöruudun optimointi Kameran tärähdyksen vähentäminen Kuvien ottaminen tarkistamalla kameran taso Valitse [NOISE REDUCT.] -asetukseksi [AUTO] tai [ON]. s. 104 Jos haluat ottaa kuvia pimeässä, valitse [NOISE LTER] -asetukseksi [HIGH]. s. 105 Voit säätää LCD-näyttöruudun kirkkautta. s. 90 Valitse live-näkymän käytön aikana [LIVE VIEW BOOST] -asetukseksi [ON], jolloin kohde on helpompi s. 101 nähdä, sillä valotus ei heijastu LCD-näyttöruudusta. Valitse tämä, kun haluat sammuttaa LCD-näyttöruudun optista etsintä (myydään erikseen: VF-1) käytettäessä. s. 97 Ota kuvanvakaajatoiminto käyttöön. s. 57 Pidä kamera vakaana, kun painat laukaisinta. Kun käytät pitkää suljinaikaa, vakauta kamera käyttämällä s. 13 jalustaa tai muulla vastaavalla tavalla. Käytä ulkoista salamaa. s. 61 Valitse tilannekohtaisen ohjelman asetukseksi [DIS MODE]. s. 11 Lisää ISO-herkkyyttä. Säädä [AUTO]-asetusta käytettäessä [AUTO]-arvon yläraja korkeammaksi. Itselaukaisimen avulla voit vähentää laukaisinta painettaessa esiintyvää kameran tärähtämistä. Tasonilmaisimen avulla voit tarkistaa, onko kamera vaakasuorassa. Näytä apuviivat live-näkymässä. Rajaa kuva siten, että aihe ja apuviivat ovat vaaka- ja pystysuunnassa kohdakkain. s. 46, s. 103 s. 57 s. 101 s

36 Katselu Kuvan näyttäminen kuvan ottamisen jälkeen Kuvan näyttäminen kuvan ottamisen jälkeen ja tarpeettomien kuvien poistaminen Kohteen tarkennuksen tarkistaminen Halutun kuvan etsiminen nopeasti Kuvien katseleminen TV:ssä Aseta [REC VIEW]. Voit määrittää, kuinka monta sekuntia kuva näkyy näytössä. Valitse [REC VIEW] -asetukseksi [AUTO q]. Kamera siirtyy kuvan ottamisen jälkeen automaattisesti katselutilaan, jolloin voit poistaa kuvan. s. 91 s. 91 Tarkista kohteen tarkennus lähikatselun avulla. s. 77 Hakemistonäytössä voit tehdä hakuja kuvan hakemistosta. Kalenterinäytössä voit tehdä hakuja kuvauspäivämäärän mukaan. Käytä AV-kaapelia tai HDMI-minikaapelia (saatavana kaupoista) tallennettujen kuvien katseluun TV:stä. Voit katsella kuvia myös diaesityksenä. s. 78 s. 78 s. 83 Asetukset Asetusten tallentaminen Valikkonäytön kielen vaihtaminen [RESET] ei palauta kaikkien toimintojen tehdasasetuksia Voit rekisteröidä kameran kaksi asetusta [CUSTOM RESET] -kohtaan. Vaikka asetuksia muutetaan, rekisteröidyt asetukset voidaan palauttaa nollaamalla asetukset. Voit rekisteröidä kameran kaksi nykyistä asetusta [MY MODE SETUP] -kohtaan. Liitä Oma tila < -painikkeeseen, niin voit käyttää kyseistä toimintoa helposti kuvauksen aikana. Voit vaihtaa näytön kielen. [RESET] ei palauta seuraavien toimintojen tehdasasetuksia. Muuta asetuksia valikosta. Voit tarkistaa oletusasetukset kohdasta Valikkohakemisto (gs. 141). RESET1, RESET2 (Käyttäjäkohtainen palautus)/ PICTURE MODE/X/W/s/DIAL FUNCTION/ DIAL DIRECTION/MY MODE SETUP/VIDEO OUT/ ISO-AUTO/>/EDIT LENAME/dpi SETTING/ EXPOSURE SHIFT/f WARNING LEVEL s. 92 s. 98 s. 90 s. 92, s

37 1 Valotus Ohjelmakuvaus Kamera asettaa automaattisesti optimaaliset suljinajan ja himmenninaukon koon kohteen kirkkaudesta riippuen. Aseta toimintatilan valitsin asentoon P. Suljinaika ja aukko näytetään. Kuvaustila P LCD-näyttöruutu AF-merkkivalo 1 Valotus Suljinaika L N 250 F Aukkoarvo Ohjelmanmuutos (%) Kun käännät päävalitsinta (tai lisävalitsinta) P-tilassa, voit muuttaa suljinajan ja himmenninaukon yhdistelmää ja samalla säilyttää optimaalisen valotuksen. g Ohjelmakäyrä (P-tila) (s. 135) Ohjelmanmuutos-asetus ei poistu kuvaamisen päätyttyä. Voit peruuttaa asetukset kääntämällä päävalitsinta (tai lisävalitsinta), kunnes kuvaustilan merkki % LCD-näyttöruudussa vaihtuu merkiksi P. Vaihtoehtoisesti voit kytkeä virran pois. Ohjelmanmuutos ei ole käytettävissä, kun käytetään salamaa. Ohjelmanmuutos Ps L N 250 F VIHJEITÄ Suljinaika ja aukkoarvo vilkkuvat: j Optimaalista valotusta ei ole mahdollista saavuttaa. Lisätietoja kohdassa Valotuksen varoitusnäyttö (gs. 136). 37

38 Kuvaus aukonsäädöllä Kamera asettaa automaattisesti optimaalisen suljinajan valitsemallesi aukkoarvolle. Kun avaat aukkoa (aukkoarvo pienenee), kamera tarkentaa lyhyemmällä alueella (pieni syväterävyys) ja saa aikaan kuvan, jonka tausta on epätarkka. Kun suljet aukkoa (aukkoarvo suurenee), kamera tarkentaa pitemmällä alueella. Käytä tätä toimintotapaa, kun haluat muuttaa taustan tarkkuuden esitystä. 1Valotus Kun aukkoarvo (f-luku) on pienentynyt Kun aukkoarvo (f-luku) on suurentunut Aseta toimintatilan valitsin asentoon A ja säädä aukkoarvo kääntämällä päävalitsinta (tai lisävalitsinta). Sulje aukkoa (f-arvo kasvaa) A 250 F5.6 L N 38 Aukkoarvo Avaa aukkoa (f-arvo pienenee) VIHJEITÄ Tarkista syväterävyys valitulla aukkoarvolla: j Katso Esikatselutoiminto (gs. 41). Voit muuttaa valotuksen korjauksen porrastusta seuraavasti: j Valotusta voidaan muuttaa 1/3 EV:n, 1/2 EV:n tai 1 EV:n portain. g EV STEP (s. 102) Suljinaika vilkkuu: j Optimaalista valotusta ei ole mahdollista saavuttaa. Lisätietoja kohdassa Valotuksen varoitusnäyttö (gs. 136). 38

39 Kuvaus suljinajan säädöllä Kamera asettaa automaattisesti optimaalisen aukkoarvon valitsemallesi suljinajalle. Aseta suljinaika sen mukaisesti, minkä tyyppisen efektin haluat saada. Lyhyemmällä suljinajalla voit tallentaa nopeasti liikkuvan kohteen tarkkana, kun taas pitkällä suljinajalla liikkuva kohde näkyy epätarkkana saaden aikaan nopeuden tai liikkeen tunnun. Aseta suljinaika sen mukaisesti, minkä tyyppisen efektin haluat saada. Lyhyellä suljinajalla voi nopean toimintatilanteen tallentaa terävänä. Pitkä suljinaika aiheuttaa nopean liikkeen näkymisen epätarkkana. Tämä epätarkkuus synnyttää dynaamisen liikkeen vaikutelman. 1 Valotus Aseta toimintatilan valitsin asentoon S ja säädä suljinaika kääntämällä päävalitsinta (tai lisävalitsinta). Lyhyempi suljinaika S 250 F5.6 L N 38 Suljinaika Pitkä suljinaika VIHJEITÄ Kuva näyttää sumealta: j Kameran tärähtämisen aiheuttama kuvan epäonnistumisen vaara kasvaa huomattavasti makro- ja ultratelekuvauksessa. Nosta suljinaikaa tai käytä jalustaa kameran pitämiseksi liikkumattomana. j Kameran tärähtämisen todennäköisyys kasvaa pitkiä suljinaikoja käytettäessä. Voit vähentää kameran tärähtämistä käyttämällä kuvanvakaajaa. g Kuvanvakaaja (s. 57) Voit muuttaa valotuksen korjauksen porrastusta seuraavasti: j Valotusta voidaan muuttaa 1/3 EV:n, 1/2 EV:n tai 1 EV:n portain. g EV STEP (s. 102) Aukkoarvo vilkkuu: j Optimaalista valotusta ei ole mahdollista saavuttaa. Lisätietoja kohdassa Valotuksen varoitusnäyttö (gs. 136). 39

40 Manuaalinen kuvaus Voit säätää aukon ja suljinajan manuaalisesti. Voit tarkistaa, miten paljon tämä eroaa oikeasta valotuksesta käyttämällä valotustason ilmaisinta. Tämä tila tarjoaa sinulle enemmän luomisvapautta. Voit siinä tehdä asetuksia haluamallasi tavalla oikeasta valotuksesta piittaamatta. Aseta toimintatilan valitsin asentoon M ja säädä arvo kääntämällä valitsinta. 1Valotus Aukkoarvo: Aseta arvo kääntämällä lisävalitsinta. Suljinaika: Aseta arvo kääntämällä päävalitsinta. Käytettävissä olevat aukkoarvot vaihtelevat objektiivin tyypin mukaan. Suljinaika voidaan asettaa arvoihin 1/ s tai [BULB]. Kohinaa kuvissa Pitkillä suljinajoilla kuvattaessa kuvaruudussa saattaa esiintyä kohinaa. Nämä ilmiöt syntyvät, kun virtaa pääsee kehittymään kuvantallentimen sellaisissa osissa, jotka eivät normaalisti ole valolle altistuneina ja tämä puolestaan johtaa lämpötilan nousuun kuvantallentimessa tai kuvantallentimen käyttöpiirissä. Näin saattaa tapahtua kuvattaessa korkealla ISO-asetuksella kuumassa ympäristössä. Kamera aktivoi kohinanpoistotoiminnon alentamaan tätä kohinaa. g NOISE REDUCT. (s. 104) VIHJEITÄ Kuva näyttää sumealta: j Suosittelemme jalustan käyttöä kuvatessa pitkällä suljinajalla. j Kameran tärähtämisen todennäköisyys kasvaa pitkiä suljinaikoja käytettäessä. Voit vähentää kameran tärähtämistä käyttämällä kuvanvakaajaa. g Kuvanvakaaja (s. 57) Voit muuttaa valotuksen korjauksen porrastusta seuraavasti: j Valotusta voidaan muuttaa 1/3 EV:n, 1/2 EV:n tai 1 EV:n portain. g EV STEP (s. 102) Päävalitsimen ja lisävalitsimen toimintojen vaihtaminen: j Voit vaihtaa päävalitsimella ja lisävalitsimella asetettavia toimintoja. g DIAL FUNCTION (s. 95) x Huomaa Valotuksen korjaus ei ole mahdollista M-tilassa. 40

41 Kuvaus bulb-tilassa Voit ottaa kuvan bulb-valotustilassa, jolloin suljin pysyy auki niin kauan kuin pidät laukaisinta painettuna. Aseta toimintatilassa M suljinajaksi [BULB]. [BULB] tulee näyttöön. VIHJEITÄ Bulb-kuvauksen lopettaminen automaattisesti määrätyn ajan kuluttua: j Voit asettaa bulb-kuvauksen enimmäisajan. g BULB TIMER (s. 103) Tarkennuksen lukitseminen käsitarkennuksella kuvaamisen aikana: j Voit lukita tarkennuksen, niin ettei tarkennus muutu, vaikka tarkennusrengasta käännettäisiin valotuksen aikana. g BULB FOCUSING (s. 94) x Huomaa Seuraavat toiminnot eivät ole käytettävissä bulb-tilassa kuvattaessa. Sarjakuvaus/kuvaaminen itselaukaisimella/kuvaaminen AE-haarukointia käyttäen/ kuvanvakaaja/salamahaarukointi 1 Valotus Esikatselutoiminto Voit tarkistaa tarkennusalueen (syväterävyys) sekä valitun aukkoarvon LCD-näyttöruudusta. Jotta esikatselutoiminnon saa kytkettyä päälle painikkeella <, täytyy edeltäkäsin asettaa <-painikkeen toiminto valikossa. g ; FUNCTION (s. 97) Paina painiketta < käyttääksesi esikatselutoimintoa. <-painike 41

42 Mittaustilan muuttaminen Kohteen kirkkauden mittaukseen on 5 eri tapaa: digitaalinen ESP-mittaus, keskipainotettu keskimääräinen mittaus ja kolme erityyppistä pistemittausta. Valitse kuvausolosuhteisiin sopivin tila. Live-ohjaus i j: [METERING] j 1Valotus Erikoisohjauspaneeli Valikko i INFO k: [METERING] MENU [c] [V] [METERING] MENU-painike INFO-painike i -painike P G Digitaalinen ESP-mittaus Kamera mittaa valotasot ja laskee valotasojen erot kuvassa 324 eri alueella. Tätä tilaa suositellaan yleiskäyttöön. G ESP G H I IHI ISH H Keskipainotettu keskimääräinen mittaus Tällä mittaustilalla saadaan mitattua kohteen ja taustan valaistuksen keskimääräinen ero, painottaen enemmän kohdetta keskellä. Voit käyttää tätä tilaa, kun et halua taustan valotason vaikuttavan valotusarvoon. I Pistemittaus Kamera mittaa hyvin pienen alueen kohteen keskeltä LCDnäyttöruudussa näkyvän pistemittausalueen merkin rajaamana. Käytä tätä tilaa, kun vastavalo on erittäin voimakas. IHI Pistemittaus vaaleiden alueiden säätö Kun tausta on pääasiassa kirkas, kuvan valkoiset alueet näkyvät harmaina, jos käytät kameran automaattista valotusta. Tätä tilaa käyttämällä kamera pystyy siirtymään ylivalotukseen, jolloin valkoinen toistetaan oikein. : Mittausalue Mittausalue on sama kuin pistemittauksessa. ISH Pistemittaus tummien alueiden säätö Kun tausta on pääasiassa tumma, kuvan mustat alueet näkyvät harmaina, jos käytät kameran automaattista valotusta. Tätä tilaa käyttämällä kamera pystyy siirtymään alivalotukseen, jolloin musta toistetaan oikein. Mittausalue on sama kuin pistemittauksessa. 42
