1 FI DIGITAALIKAMERA Käyttöohje Perusopas E-510 -kameran hallinta Kuvaustaitojen kehittäminen kuvausohjeet Kuvaustoiminnot Katselutoiminnot Kameran yksilölliset asetukset ja toiminnot Tulostus OLYMPUS Master -ohjelmiston käyttö Opi tuntemaan kamerasi paremmin Informaatio Vaihdettavat objektiivit Muut ( Suosittelemme, että otat muutamia koekuvia ennen tärkeiden kuvien ottamista. ( Tässä käyttöohjeessa käytetyt näyttöruutua ja kameraa esittävät kuvat on tehty kehittelyvaiheessa, ja saattavat täten poiketa itse tuotteesta. ( Tämä käyttöohje pohjautuu kameran kiinteän ohjelmiston versioon 1.0. Käyttöohjeen sisältö saattaa vaihdella, jos kameran toimintoja lisätään ja / tai muutetaan kameran kiinteän ohjelmiston päivityksen seurauksena. Ajankohtaiset tiedot saat Olympuksen kotisivuilta.

2 Käyttöohjeen rakenne Kameran peruskäyttö Perusopas Tässä osassa selitetään kameran valmistelut, asetukset ja kameran peruskäyttö helposta kuvaustekniikasta katselu- ja poistotoimintoihin. Hihnan kiinnitys... 3 Etsimen diopterin säätö... 6 Pariston valmistelu... 3 Päivämäärän ja kellonajan asetus... 6 Objektiivin kiinnitys kameraan... 4 Kuvaaminen... 7 Kortin asennus... 4 Kuvien katselu / poistaminen... 8 Virta päällä... 5 E-510 -kameran hallinta s. 13 Opettele kameran peruskäyttö luvusta 1 ennen kuin alat käyttää kameran useita eri toimintoja. Kameran käyttö g Mastering the E-510 (s. 13) Kuvausohjeista opit kuinka toimintoja käytetään g Kuvaustaitojen kehittäminen kuvausohjeet (s. 21) Siirry sivuille, joilla kuvataan kameran useita eri toimintoja. Tarvitsemasi tietojen haku g Kuvausvihjeitä ja tietoa (s. 84), Valikkohakemisto (s. 95), Osien nimet (s. 101), Hakemisto (s. 125) Käyttöohjekirjassa käytetyt merkinnät Tärkeää tietoa tekijöistä, jotka saattavat aiheuttaa vikoja tai toimintahäiriöitä. Varoittaa myös toimenpiteistä, joita on syytä ehdottomasti välttää. VIHJEITÄ g Sisältää hyödyllisiä tietoja ja vihjeitä. Niitä noudattamalla voit hyödyntää kameran ominaisuuksia mahdollisimman tehokkaasti. Viittaus sivuille, joilla on esitetty yksityiskohtainen kuvaus aiheesta tai aiheeseen liittyviä tietoja. 2 FI

3 Perusopas Hihnan kiinnitys Pujota hihna kuvan nuolien mukaisesti (1, 2). Vedä hihna lopuksi tiukalle ja varmista, että se kiinnittyy kunnolla (3). Kiinnitä hihnan toinen pää toiseen hihnanpidikkeeseen samalla tavoin. Pariston valmistelu 1 Pariston lataaminen. Latausnäyttö Punainen valo: lataus käynnissä Vihreä valo: lataus suoritettu (Latauksen kesto: noin 5 tuntia) 1 2 Litiumioniparisto (BLM-1) Irrota suojus paristosta. 3 Perusopas Litium-ionilaturi (BCM-2) Aseta paristo nuolen suuntaisesti AC-johto Pistorasia 2 Pariston asennus. 2 Paristokotelon lukitsin Asennussuunnan osoittava merkki Paristokotelon kansi Sulje paristokotelon kansi ja liu'uta paristokotelon lukitsin asentoon E. Pariston poistaminen Avaa pariston lukko painamalla sitä ja poista paristo. Kuvatessa pitkään on suositeltavaa pitää varaparisto saatavilla siltä varalta, että käytettävä paristo tyhjenee. Pariston lukitus FI 3

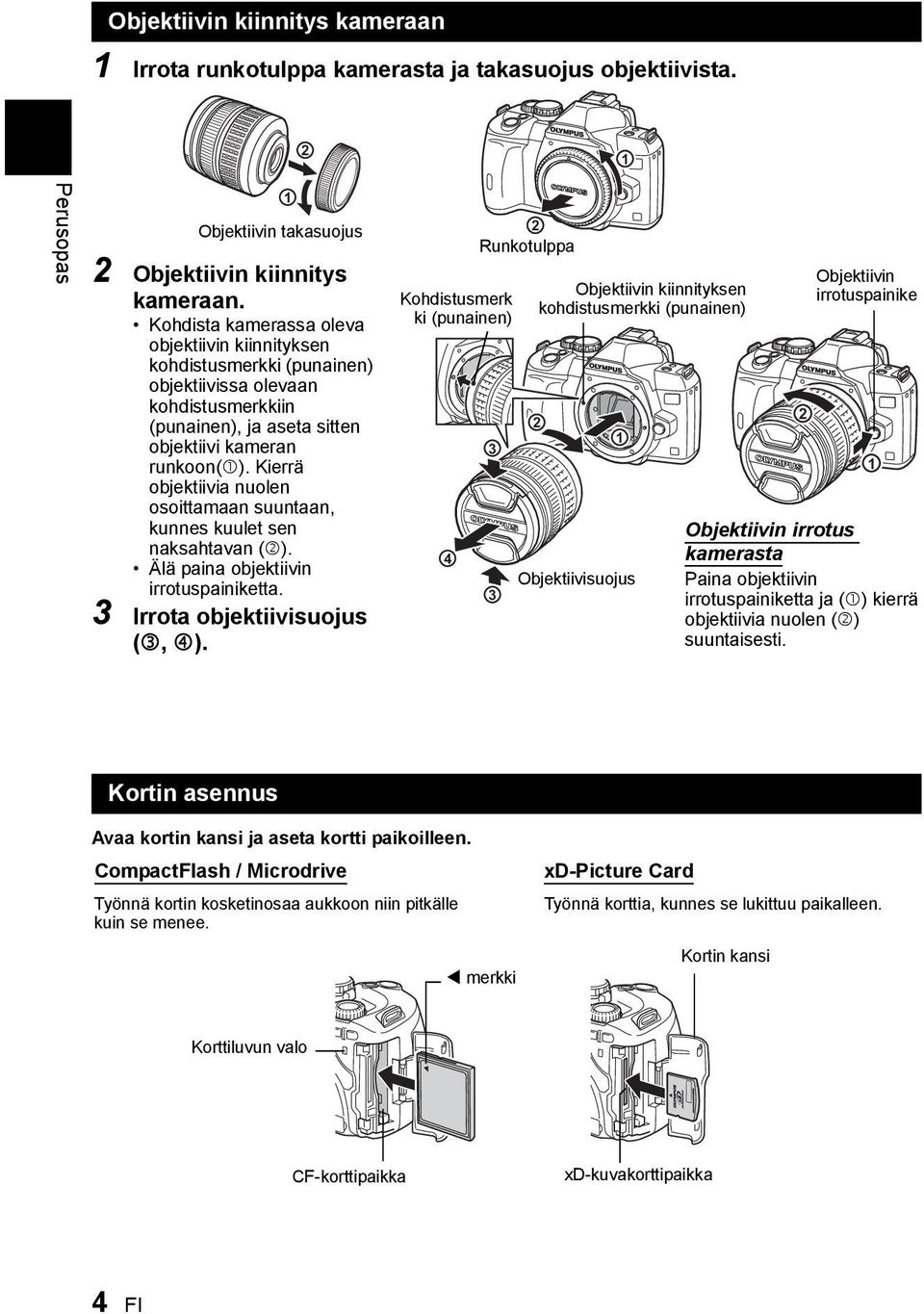

4 Objektiivin kiinnitys kameraan 1 Irrota runkotulppa kamerasta ja takasuojus objektiivista. 2 1 Perusopas Objektiivin takasuojus 2 Objektiivin kiinnitys kameraan. Kohdista kamerassa oleva objektiivin kiinnityksen kohdistusmerkki (punainen) objektiivissa olevaan kohdistusmerkkiin (punainen), ja aseta sitten objektiivi kameran runkoon(1). Kierrä objektiivia nuolen osoittamaan suuntaan, kunnes kuulet sen naksahtavan (2). Älä paina objektiivin irrotuspainiketta. 3 Irrota objektiivisuojus (3, 4). 1 Kohdistusmerk ki (punainen) 4 2 Runkotulppa 3 3 Objektiivin kiinnityksen kohdistusmerkki (punainen) 2 1 Objektiivisuojus 2 Objektiivin irrotuspainike Objektiivin irrotus kamerasta Paina objektiivin irrotuspainiketta ja (1) kierrä objektiivia nuolen (2) suuntaisesti. 1 Kortin asennus Avaa kortin kansi ja aseta kortti paikoilleen. CompactFlash / Microdrive Työnnä kortin kosketinosaa aukkoon niin pitkälle kuin se menee. merkki xd-picture Card Työnnä korttia, kunnes se lukittuu paikalleen. Kortin kansi Korttiluvun valo CF-korttipaikka xd-kuvakorttipaikka 4 FI

5 Kortin poistaminen Älä avaa muistikortin kantta korttiluvun valon vilkkuessa. CompactFlash / Microdrive Paina poistopainike täysin sisään, anna sen ponnahtaa ulos ja paina se taas täysin sisään poistaaksesi kortin. Vedä kortti ulos. xd-picture Card Paina sisällä olevaa korttia kevyesti, ja se työntyy ulos. Vedä kortti ulos. Perusopas Poistopainike Virta päälle Kytke kameran virtakytkin asentoon ON. Virta kytketään pois asettamalla virtakytkin OFF-asentoon. Aseta toimintatilan valitsin asentoon AUTO. INFO -painike SSWF-merkkivalo LCD-näyttöruutu Kun kameraan kytketään virta, näyttöruudussa näkyy ohjauspaneeli. Mikäli ohjauspaneeli ei tule näyttöön, paina INFO-painiketta. Ohjauspaneeli Pölynpoistotoiminto Pölynpoistotoiminto aktivoituu automaattisesti, kun kamerassa on virta päällä. Pölyn ja lian poistamiseen kuvantallentimen suodatinpinnalta käytetään ultraääniaaltoja. SSWF (Super Sonic Wave Filter) -merkkivalo vilkkuu pölynpoiston toimiessa. FI 5

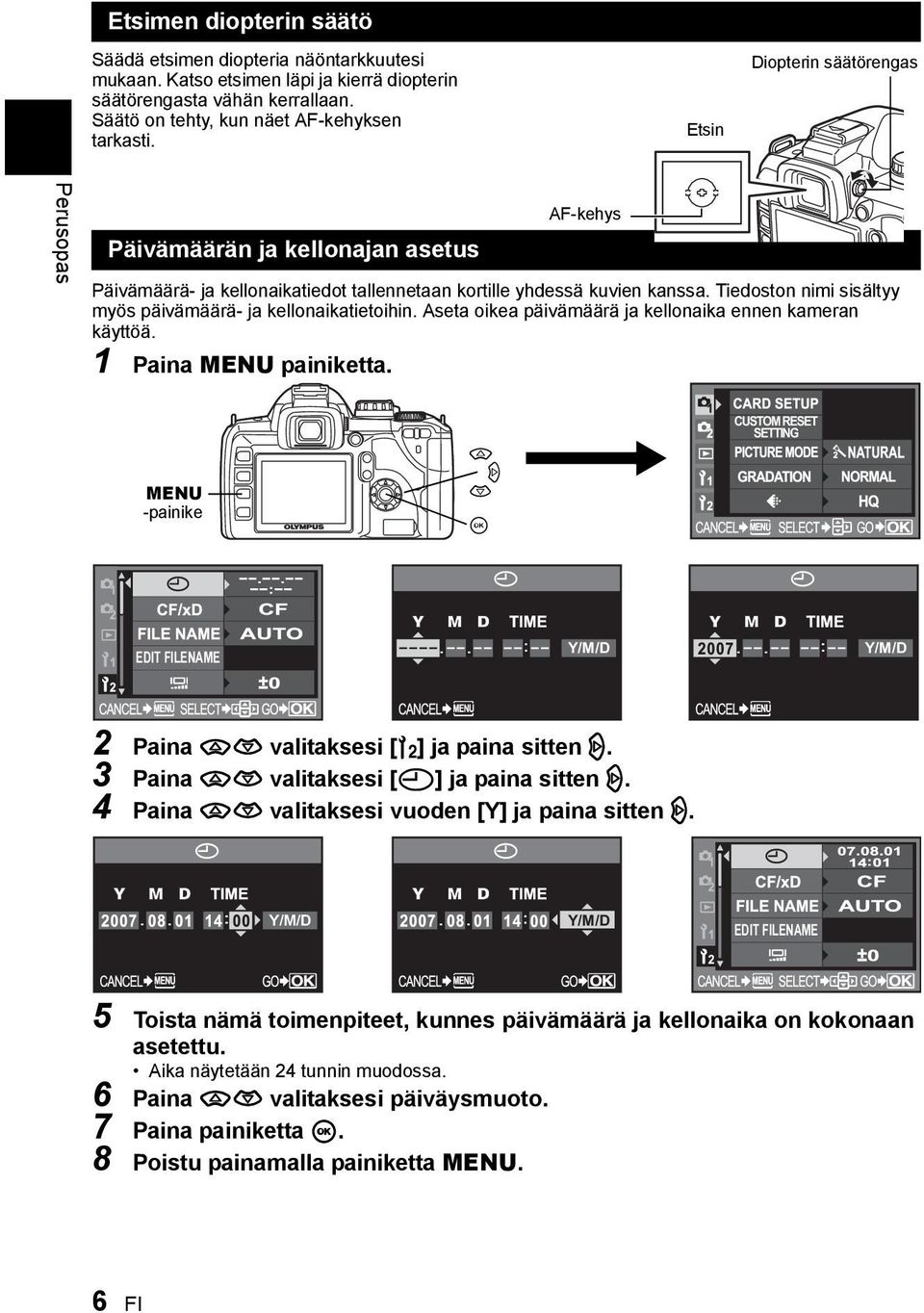

6 Etsimen diopterin säätö Säädä etsimen diopteria näöntarkkuutesi mukaan. Katso etsimen läpi ja kierrä diopterin säätörengasta vähän kerrallaan. Säätö on tehty, kun näet AF-kehyksen tarkasti. Etsin Diopterin säätörengas Perusopas Päivämäärän ja kellonajan asetus AF-kehys Päivämäärä- ja kellonaikatiedot tallennetaan kortille yhdessä kuvien kanssa. Tiedoston nimi sisältyy myös päivämäärä- ja kellonaikatietoihin. Aseta oikea päivämäärä ja kellonaika ennen kameran käyttöä. 1 Paina MENU painiketta. MENU -painike a d c i CUSTOM RESET SETTING EDIT FILENAME Y/M/D Y/M/D 2 Paina ac valitaksesi [Z] ja paina sitten d. 3 Paina ac valitaksesi [X] ja paina sitten d. 4 Paina ac valitaksesi vuoden [Y] ja paina sitten d. Y/M/D Y/M/D EDIT FILENAME 5 Toista nämä toimenpiteet, kunnes päivämäärä ja kellonaika on kokonaan asetettu. Aika näytetään 24 tunnin muodossa. 6 Paina ac valitaksesi päiväysmuoto. 7 Paina painiketta i. 8 Poistu painamalla painiketta MENU. 6 FI

7 Kuvaaminen 1 Ote kamerasta. Pidä sormet ja kantohihna poissa objektiivin ja salaman edestä. Vaakaote Pystyote 2 Kohdista AF-kehys kuvausaiheeseen, kun katsot etsimen läpi. 3 Säädä tarkennus. Paina laukaisinta kevyesti (puoliväliin). AF-merkkivalo Aukkoarvo Perusopas Suljinaika Tarkennus on lukittu, kun merkkiääni kuuluu. AF-merkkivalo ja AF-tarkennuskehys syttyvät etsimeen. Kameran automaattisesti säätämä suljinaika ja aukkoarvo ovat näkyvissä näyttöruudussa. Ohjauspaneelin näyttö ei ole näkyvissä silloin, kun laukaisinta painetaan. 4 Vapauta laukaisin. Paina laukaisin kokonaan pohjaan (täysin). Laukaisinääni kuuluu ja kuva otetaan. Kokonaan pohjaan Korttiluvun valo vilkkuu, ja kamera alkaa tallentamaan kuvaa. Älä koskaan poista paristoa tai korttia korttiluvun valon vilkkuessa. Niin tekemällä saatat hävittää tallennetut kuvat tai estää juuri ottamiesi kuvien tallentumisen. Kuvan ottaminen näyttöruudusta katsoen LCD-näyttöruutua on mahdollista käyttää etsimenä ja tarkistaa siitä kohteen sommittelu, tai ottaa kuva katsellen suurennettua näyttöä LCD-näyttöruudussa. g Live-näkymä (s. 19) 1 Paina u (live-näkymä) painiketta. Kohde ilmestyy LCD-näyttöruutuun. 2 Paina laukaisin kokonaan alas. Kuva otetaan tarkennus säädettynä. u -painike FI 7

8 Virransäästötila Jos kameran ollessa päällä ei käytetä mitään toimintoa noin 8 sekuntiin, näyttöruudun taustavalo kytkeytyy pois päältä paristotehon säästämiseksi. Mikäli noin minuutti tämän jälkeen ei vieläkään ole käytetty mitään toimintoja, kamera siirtyy virransäästötilaan (valmiustila) ja lakkaa toimimasta. Kamera aktivoituu jälleen, kun painat mitä tahansa painiketta (laukaisinta, nuolipainikkeita jne.). g Taustavalon ajastin (s. 71), Uniajastin (s. 71) Perusopas Kuvien katselu / poistaminen Kuvien katselu Viimeksi otettu kuva tulee näkyviin painamalla q -painiketta (katselu). q -painike Näyttöön tulee kuva, joka on tallennettu 10 kuvaa aikaisemmin Näyttää edellisen ruudun Näyttää seuraavan ruudun Nuolipainikkeet Näyttöön tulee kuva, joka on tallennettu 10 kuvaa myöhemmin Lähikatselu Kuva suurenee portaittain välillä 2x 14x joka kerta, kun käännät säätöpyörää suuntaan U. Kuvien poistaminen Säätöpyörä Katsele näytössä kuvat, jotka haluat poistaa ja paina painiketta S (poisto). Paina ac valitaksesi [YES] ja poista kuva(t) painamalla i -painiketta. S -painike 8 FI

9 Sisällysluettelo 1 E-510 -kameran hallinta Tässä esitellään kameran eri toiminnot ja niiden käyttäminen. Toimintatilan valitsimen käyttö...13 Helpot kuvaustilat...13 Vaativammat kuvaustilat...13 Toimintojen käyttö...14 Toimintoasetusten tekeminen...14 Toimintojen muuttaminen käyttäen ohjauspaneelin näyttöä...14 Muuttaminen käyttäen suorapainikkeita...16 Asetus valikosta...17 Tämän käyttöohjeen kuvaukset...18 Live-näkymä...19 Informaationäytön muuttaminen...19 Käyttö suurennetulla näytöllä...20 Apuviivojen näyttö Kuvaustaitojen kehittäminen kuvausohjeet Tässä esitellään eri tilanteisiin sopivat kuvaustavat. Perustoimintojen ohjeet...21 Tarkennus: Laukaisimen käyttö...21 Kirkkaus: Valotuksen korjaus...21 Väri: Valkotasapaino...21 Toiminto-ohjeita erilaisia kuvauskohteita varten...22 Maisemakuvien ottaminen...22 Kukkakuvien ottaminen...23 Yömaisemakuvien ottaminen Kuvaustoiminnot Tässä luokitellaan ja esitellään kuvaustiloihin, kuvaustoimintoihin, tarkennukseen, valotukseen, väriin ja kuvaan liittyvät kuvaustoiminnot. Kuvausolosuhteisiin sopivan tilan valinta Tilannekohtainen ohjelma...25 P: Ohjelmakuvaus...25 A: Kuvaus aukonsäädöllä...26 S: Kuvaus suljinajan säädöllä...27 M: Manuaalinen kuvaus...28 Esikatselutoiminto...29 Eri kuvaustoimintoja Kuvaaminen kuvan vakautusta käyttäen...29 Kuvan vakautuksen tarkistaminen näyttöruudulta...29 Jos oikea tarkennus ei onnistu (tarkennuksen lukitus)...30 AE-haarukointi...30 Salamakuvaus...32 Salamatila...32 Manuaalinen salama...33 Salamatilan asettaminen...34 Kiinteän salaman käyttö...35 Salaman tehon säätö...35 Salamahaarukointi...36 Ulkoiset elektroniset salamat (lisävaruste)...36 Ulkoisen elektronisen salaman käyttö...36 Super FP -salama...37 Yleisesti myytävien salamien käyttö...37 Spesifioimattomat yleisesti myytävät salamat...38 Sarjakuvaus / Itselaukaisin / Kauko-ohjaus...38 Toimintojen asetus...38 Sarjakuvaus...38 FI 9

10 Itselaukaisimen käyttö...39 Kauko-ohjauksen käyttö...39 Panoraamakuvaus...41 Tarkennuksen toiminnot AF-kehyksen valinta...41 Tarkennustila...42 S-AF -tilan ja MF -tilan samanaikainen käyttö (S-AF+MF)...43 C-AF -tilan ja MF -tilan samanaikainen käyttö (C-AF+MF)...43 AF-apuvalo...44 Sulkimen laukaisun esivalinta...44 Valotus, kuva ja väri Tallennustilan valinta...44 Tallennustilan tyypit...44 RAW-data...45 Tallennustilan valinta...45 Pikselimäärän ja pakkaussuhteen asetus...45 Mittaustila Mittausjärjestelmän muuttaminen...46 Valotuksen korjaus kuvan kirkkauden muuttaminen...47 AE-lukitus valotuksen lukitseminen...48 ISO valoherkkyyden asettaminen...48 Valkotasapaino värisävyn säätö...49 Valkotasapainon automaattinen / esiasetettu / käsisäätö...49 WB-korjaus...50 Yhden kosketuksen valkotasapainon asetus...51 WB-haarukointi...51 Kuvatila...52 Sävyjen toiston säätäminen...53 Varjostuksen korjaus...53 Kohinanpoisto...53 Kohinasuodatin...54 Väriavaruus...54 Anti-shock-toiminto Kuvaustoiminnot Tässä esitellään otettujen kuvien katseluun liittyvät eri toiminnot. Yhden kuvan katselu / Lähikatselu...55 Valopöytänäyttö...56 Kuvahakemisto / Kalenterinäyttö...57 Informaationäyttö...58 Diaesitys...59 Kuvien pyörittäminen...59 Katselu TV:ssä...60 Stillkuvien muokkaus...60 Kuvien kopiointi...61 Yhden kuvan kopiointi...61 Valittujen kuvien kopiointi...62 Kaikkien kuvien kopiointi...62 Kuvien suojaus tahattoman poistamisen ehkäisy...62 Yhden kuvan suojaus...62 Valittujen kuvien suojaaminen...62 Kaikkien suojausten peruuttaminen...63 Kuvien poistaminen...63 Yhden kuvan poistaminen...63 Valittujen kuvien poistaminen...63 Kaikkien kuvien poistaminen FI

11 5 Kameran yksilölliset asetukset ja toiminnot Tässä esitellään muita erilaisia toimintotapoja. Toimintojen asetuksia voidaan muuttaa vastaamaan sitä ympäristöä, jossa kameraa käytetään. Käyttäjäkohtainen palautusasetus...65 Automaattisen valotuksen lukitus / automaattisen tarkennuksen lukitus (AEL / AFL) -tila...67 Muut toimintoasetukset...67 Automaattisen valotuksen lukituksen / automaattisen tarkennuksen lukituksen (AEL / AFL) memo...67 Automaattisen valotuksen lukituksen (AEL) mittaus...67 EV-asetuksen porrastus...68 ISO-rajoitus...68 Kaikkien valkotasapainotilojen korjaus...68 Nopeuden synkronointi...68 Salaman automaattinen esiintulo...68 ; TOIMINTO...68 Live-näkymän kirkastaminen...69 Säätöpyörän toimintojen muokkaaminen...69 Yksilölliset asetukset...69 Objektiivin nollaus...70 Tarkennusrengas...70 Esivalinta-asetus...70 Pikapoisto...70 RAW- ja JPEG-tiedostojen poisto...70 Tiedoston nimi...71 Tiedostojen uudelleennimeäminen...71 Rec view Kuvan tarkistaminen heti kuvan ottamisen jälkeen...71 Piip-äänimerkin asetus...72 Näyttöruudun kirkkauden säätö...72 Uniajastin...72 Taustavalon ajastin...72 USB-tila...72 Näytön kielen vaihtaminen...73 Videolähtösignaali...73 Painikkeen ajastin...73 Automaattinen virrankatkaisu...73 n (nuolipainikkeet) lukko...73 A...73 Firmware (kameran kiinteä ohjelmisto) Tulostus Tässä esitellään, miten otetut kuvat tulostetaan. Tulostusvaraus (DPOF)...74 Tulostusvaraus...74 Yhden kuvan tulostusvaraus...74 Kaikkien kuvien tulostusvaraus...75 Tulostusvarausten nollaaminen...75 Suoratulostus (PictBridge)...76 Kameran liittäminen tulostimeen...76 Helppo tulostus...77 Ohjelmoitava tulostus...77 FI 11

12 7 OLYMPUS Master -ohjelmiston käyttö Tässä esitellään, miten kameran kuvat siirretään ja tallennetaan tietokoneelle. Vuokaavio...79 Kameran mukana toimitetun OLYMPUS Master -ohjelmiston käyttö...79 Mikä on OLYMPUS Master?...79 Kameran liittäminen tietokoneeseen...80 OLYMPUS Master -ohjelmiston käynnistäminen...80 Kamerakuvien katselu tietokoneella...81 Kuvien lataaminen ja tallentaminen...81 Kameran liitännän irrottaminen tietokoneesta...81 Stillkuvien katselu...82 Kielten määrän lisääminen...82 Kuvien siirtäminen tietokoneelle ilman OLYMPUS Master -ohjelmistoa Opi tuntemaan kamerasi paremmin Katso tätä, jos tarvitset apua tai haluat tietää enemmän kamerastasi. Kuvausvihjeitä ja tietoa...84 Vihjeitä ennen kuvauksen aloittamista...84 Kuvausvihjeitä...84 Lisätietoa ja kuvausvihjeitä...87 Katseluvihjeitä...88 Kuvien katselu tietokoneella...89 Kun näyttöön tulee vikailmoituksia...89 Kameran huolto...91 Kameran puhdistus ja säilytys...91 Puhdistustila pölynpoisto...91 Pikselikartoitus kuvankäsittelytoimintojen tarkastus Informaatio Tässä esitellään korttien ja uudelleenladattavan pariston käsittely, samoin kuin myös myös kameran toimintojen ja näyttöjen luettelo. Perustietoa kortista...93 Sopivat kortit...93 Kortin alustaminen...94 Paristo ja laturi...94 Laturin käyttö ulkomailla...94 Valikkohakemisto...95 Kuvaustilassa asetettavat toiminnot...98 Lista tallennustiloista Osien nimet Kamera Etsimen ilmoitukset Ohjauspaneeli LCD-näyttöruudun ilmaisimet (live-näkymän aikana) LCD-näyttöruudun ilmaisimet (katselun aikana) Sanasto Tekniset tiedot Vaihdettavat objektiivit Tässä esitellään vaihdettavien objektiivien käsittely. Objektiivi ZUIKO DIGITAL vaihdettava objektiivi E-System järjestelmätaulukko Muut Tässä esitellään kameran ja sen lisälaitteiden käyttöön liittyvät varotoimet. TURVALLISUUSOHJEET Hakemisto FI

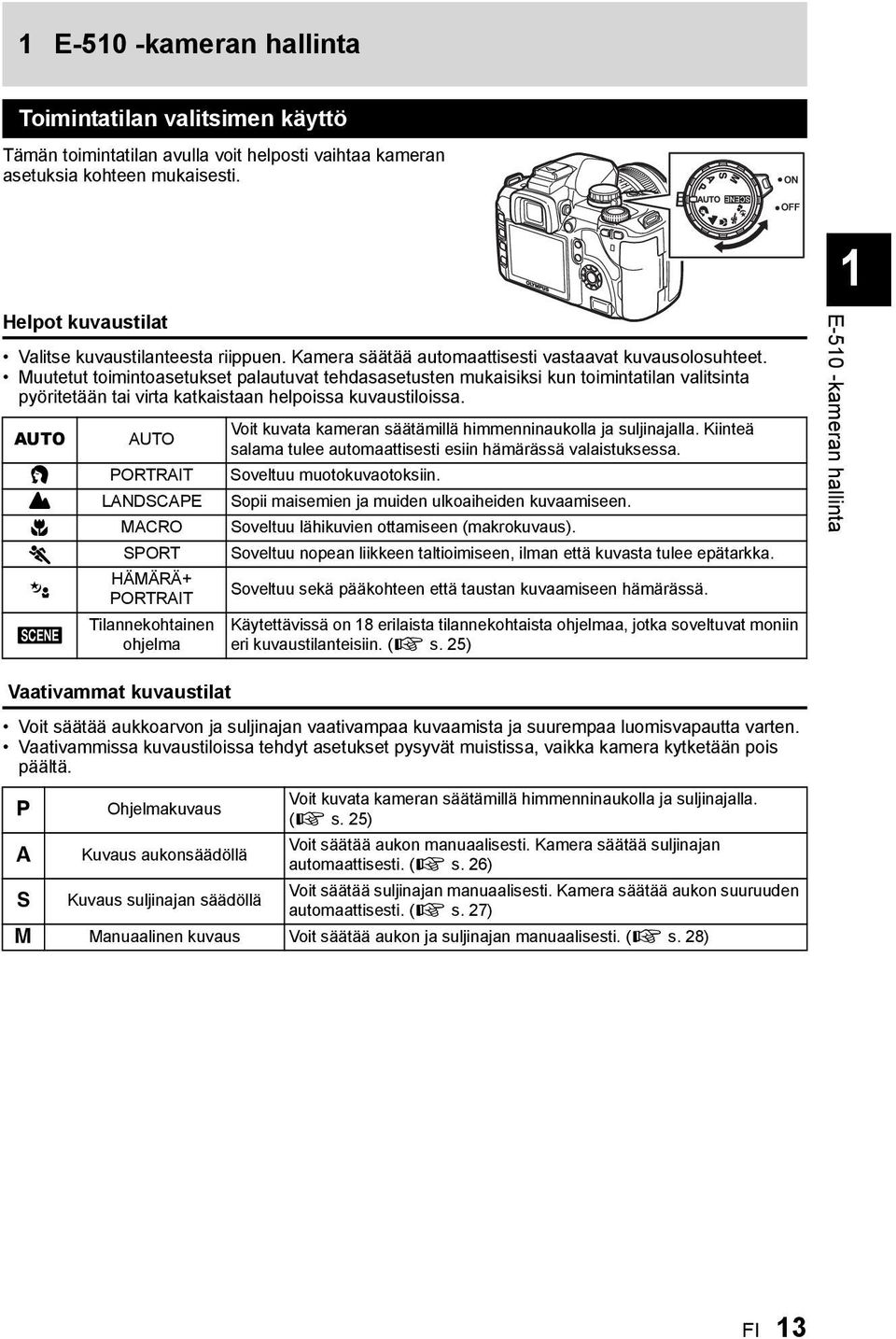

13 1 E-510 -kameran hallinta Toimintatilan valitsimen käyttö Tämän toimintatilan avulla voit helposti vaihtaa kameran asetuksia kohteen mukaisesti. 1 Helpot kuvaustilat Valitse kuvaustilanteesta riippuen. Kamera säätää automaattisesti vastaavat kuvausolosuhteet. Muutetut toimintoasetukset palautuvat tehdasasetusten mukaisiksi kun toimintatilan valitsinta pyöritetään tai virta katkaistaan helpoissa kuvaustiloissa. AUTO AUTO Voit kuvata kameran säätämillä himmenninaukolla ja suljinajalla. Kiinteä salama tulee automaattisesti esiin hämärässä valaistuksessa. i PORTRAIT Soveltuu muotokuvaotoksiin. l LANDSCAPE Sopii maisemien ja muiden ulkoaiheiden kuvaamiseen. & MACRO Soveltuu lähikuvien ottamiseen (makrokuvaus). j SPORT Soveltuu nopean liikkeen taltioimiseen, ilman että kuvasta tulee epätarkka. / HÄMÄRÄ+ PORTRAIT Soveltuu sekä pääkohteen että taustan kuvaamiseen hämärässä. g Tilannekohtainen ohjelma Käytettävissä on 18 erilaista tilannekohtaista ohjelmaa, jotka soveltuvat moniin eri kuvaustilanteisiin. (g s. 25) E-510 -kameran hallinta Vaativammat kuvaustilat Voit säätää aukkoarvon ja suljinajan vaativampaa kuvaamista ja suurempaa luomisvapautta varten. Vaativammissa kuvaustiloissa tehdyt asetukset pysyvät muistissa, vaikka kamera kytketään pois päältä. P A Ohjelmakuvaus Kuvaus aukonsäädöllä Voit kuvata kameran säätämillä himmenninaukolla ja suljinajalla. (g s. 25) Voit säätää aukon manuaalisesti. Kamera säätää suljinajan automaattisesti. (g s. 26) S Kuvaus suljinajan säädöllä Voit säätää suljinajan manuaalisesti. Kamera säätää aukon suuruuden automaattisesti. (g s. 27) M Manuaalinen kuvaus Voit säätää aukon ja suljinajan manuaalisesti. (g s. 28) FI 13

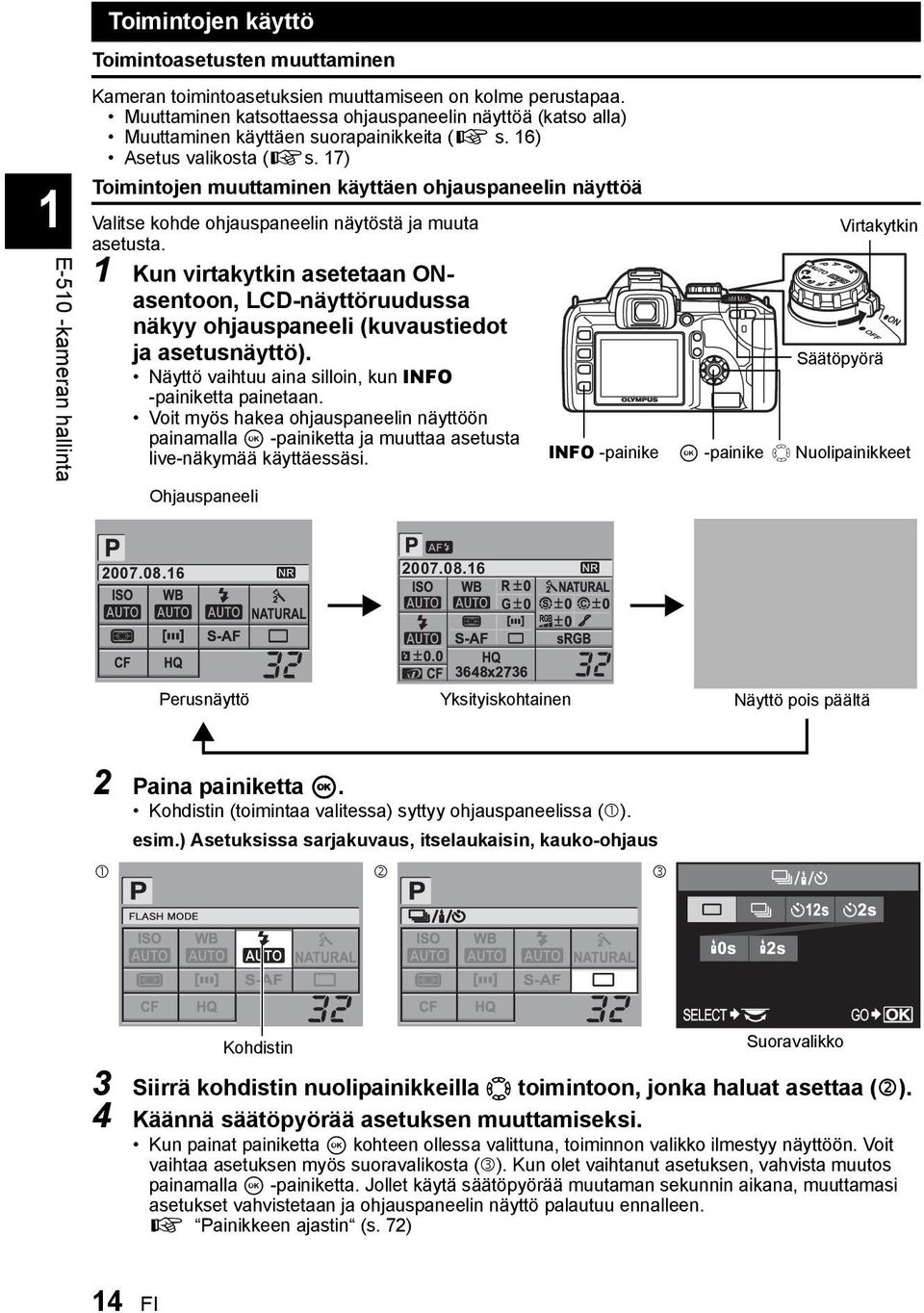

14 1E-510 -kameran hallinta Toimintojen käyttö Toimintoasetusten muuttaminen Kameran toimintoasetuksien muuttamiseen on kolme perustapaa. Muuttaminen katsottaessa ohjauspaneelin näyttöä (katso alla) Muuttaminen käyttäen suorapainikkeita (g s. 16) Asetus valikosta (gs. 17) Toimintojen muuttaminen käyttäen ohjauspaneelin näyttöä Valitse kohde ohjauspaneelin näytöstä ja muuta asetusta. 1 Kun virtakytkin asetetaan ONasentoon, LCD-näyttöruudussa näkyy ohjauspaneeli (kuvaustiedot ja asetusnäyttö). Näyttö vaihtuu aina silloin, kun INFO -painiketta painetaan. Voit myös hakea ohjauspaneelin näyttöön painamalla i -painiketta ja muuttaa asetusta live-näkymää käyttäessäsi. Ohjauspaneeli INFO -painike Virtakytkin Säätöpyörä i -painike p Nuolipainikkeet Perusnäyttö Yksityiskohtainen Näyttö pois päältä 2 Paina painiketta i. Kohdistin (toimintaa valitessa) syttyy ohjauspaneelissa (1). esim.) Asetuksissa sarjakuvaus, itselaukaisin, kauko-ohjaus Kohdistin Suoravalikko 3 Siirrä kohdistin nuolipainikkeilla p toimintoon, jonka haluat asettaa (2). 4 Käännä säätöpyörää asetuksen muuttamiseksi. Kun painat painiketta i kohteen ollessa valittuna, toiminnon valikko ilmestyy näyttöön. Voit vaihtaa asetuksen myös suoravalikosta (3). Kun olet vaihtanut asetuksen, vahvista muutos painamalla i -painiketta. Jollet käytä säätöpyörää muutaman sekunnin aikana, muuttamasi asetukset vahvistetaan ja ohjauspaneelin näyttö palautuu ennalleen. g Painikkeen ajastin (s. 72) 14 FI

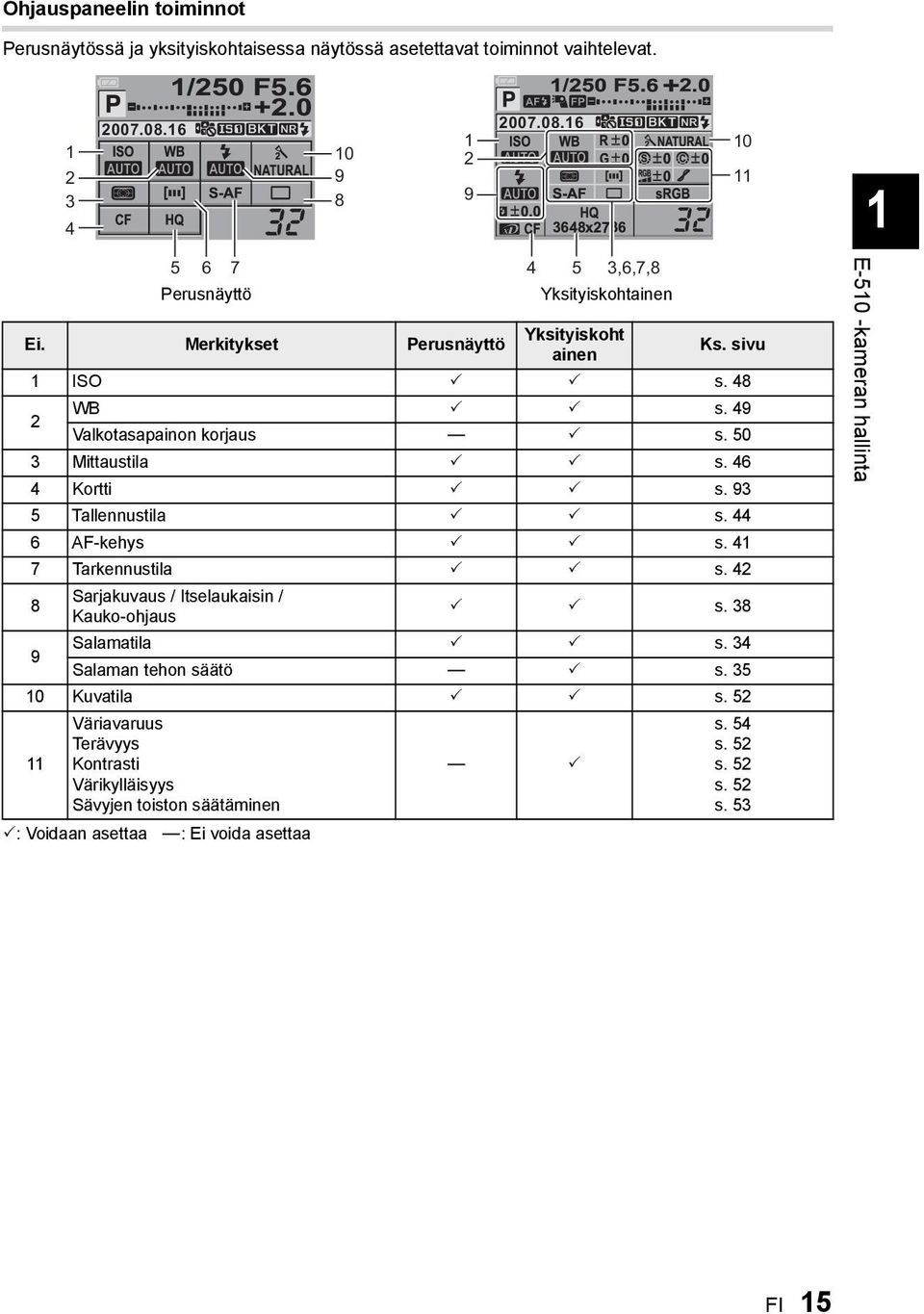

15 Ohjauspaneelin toiminnot Perusnäytössä ja yksityiskohtaisessa näytössä asetettavat toiminnot vaihtelevat. Ei. Merkitykset Perusnäyttö Yksityiskoht Ks. sivu ainen 1 ISO s WB s. 49 Valkotasapainon korjaus k s Mittaustila s Kortti s Tallennustila s AF-kehys s Tarkennustila s Sarjakuvaus / Itselaukaisin / Kauko-ohjaus s Salamatila s. 34 Salaman tehon säätö k s Kuvatila s Perusnäyttö Väriavaruus Terävyys Kontrasti Värikylläisyys Sävyjen toiston säätäminen : Voidaan asettaa k: Ei voida asettaa k ,6,7,8 Yksityiskohtainen s. 54 s. 52 s. 52 s. 52 s E-510 -kameran hallinta FI 15

16 1E-510 -kameran hallinta Muuttaminen käyttäen suorapainikkeita Tässä kamerassa on suorapainikkeet, joihin on liitetty toiminnot ja jotka voidaan nopeasti asettaa. 1 Paina sen toiminnon painiketta, jota haluat muuttaa. Suoravalikko tulee näkyviin. esim.) Asetettaessa Sarjakuvausta / Itselaukaisinta / Kauko-ohjausta Suoravalikko 2 Käännä säätöpyörää asetuksen muuttamiseksi. Vahvista asetuksesi painamalla i -painiketta. Jollet käytä säätöpyörää muutaman sekunnin aikana, muuttamasi asetukset vahvistetaan ja edellinen näyttö palautuu ennalleen. g Painikkeen ajastin (s. 72) Suorapainikkeet Painikkeiden toiminnot näkyvät allaolevasta luettelosta. 1 Säätöpyörä Ei. Suorapainikkeet Toiminto Ks. sivu 1 Sarjakuvaus / Itselaukaisin / Kaukoohjaus -painike Kauko-ohjaus Sarjakuvaus / Itselaukaisin / j / Y / < s F Valotuksen korjauspainike Valotuksen korjaus s P AF-kehyksen painike AF-kehyksen valinta s o kuvan vakautuspainike Kytkee kuvan vakautuksen päälle s u Live-näkymän painike Kytkee live-näkymän päälle tai pois s # Salaman painike Tuo salaman esiin ja asettaa salamatilan s WB Valkotasapainon painike Asettaa valkotasapainon s AF Tarkennustilan painike Asettaa tarkennustilan s ISO ISO-painike Asettaa ISO-herkkyyden s d Mittauspainike Asettaa mittaustilan s FI

17 Asetus valikosta 1 Paina painiketta MENU. Valikko ilmestyy LCD-näyttöruutuun. CUSTOM RESET SETTING MENU -painike 1 Näyttöön, näyttöruudun alareunaan tulee toimintaohje. CANCEL MENU SELECT : Peruuta asetus painamalla painiketta MENU. : Paina dac valitaksesi kohdan. Näytön kuva vastaa alla kuvattuja nuolipainikkeita. : a : c : d : b GO OK : Paina i vahvistaaksesi asetukset. 2 Käytä p asettaaksesi toiminnon. p Nuolipainikkeet i -painike E-510 -kameran hallinta CUSTOM RESET SETTING NOISE FILTER NOISE REDUCT. STANDARD Välilehti Vallitseva asetus tulee näyttöön Toiminto Siirtää toiminnot valitsemallesi välilehdelle. Valitse toiminto ja siirry asetusnäyttöön. Välilehtityypit W Asettaa kuvaustoiminnot. X Asettaa kuvaustoiminnot. q Asettaa katselutoiminnot. Y Muokkaa kuvaustoimintoja. Z Asettaa toiminnot, joiden avulla kameran käyttö on tehokkaampaa. 3 Paina i toistuvasti, kunnes valikko poistuu. Normaali kuvausnäyttö palautuu takaisin. Saat tietoja valikkoluettelosta kohdasta Valikkohakemisto (g s. 95). FI 17

18 Tämän käyttöohjeen kuvaukset Suorapainikkeiden, ohjauspaneelin ja valikon käyttöohjeet kuvataan tässä käyttöohjeessa seuraavasti. NOISE FILTER NOISE REDUCT. STANDARD 1E-510 -kameran hallinta Suorapainike esim.: Asetettaessa Sarjakuvausta / Itselaukaisinta / Kauko-ohjausta j / Y / < Säätöpyörä Ohjauspaneeli esim.: Asetettaessa Sarjakuvausta / Itselaukaisinta / Kauko-ohjausta i p: j / < / Y i Valikko Suorapainikkeiden asetusnäyttö esim.: Asetettaessa valkotasapainoa MENU [W] [WB] Ohjauspaneelin asetusnäyttö Valikon asetusnäyttö 18 FI

19 Live-näkymä LCD-näyttöruutua on mahdollista käyttää etsimenä. Näyttöruudulta voi kuvaa otettaessa tarkastaa valotuksen ja valkotasapainon. 1 Paina painiketta u. Säätöpyörä Kohde ilmestyy LCD-näyttöruutuun. AEL/AFL -painike 1 2 Paina laukaisin kokonaan alas tarkennukseen INFO -painike u -painike ja ota kuva. Tarkentaaksesi etukäteen pidä AEL / AFL -painiketta alhaalla ja paina laukaisinta. Tarkennus lukittuu, kun AEL / AFL -painiketta painetaan. Kuva näytössä pysähtyy peilin laskeutuessa alas tarkennuksen aikana. Juuri ottamasi kuva näkyy hetken näyttöruudulla, jotta voit tarkistaa sen. VIHJEITÄ Kuvan vakautus tarkistetaan seuraavalla tavalla: Paina o -painiketta ja pidä se painettuna. g Kuvan vakautuksen tarkistaminen näyttöruudulta (s. 29) Tarkennus käyttäen MF-tilaa: Valitse [AF MODE] asetukseksi [MF]. g Tarkennustila (s. 42) Kierrä tarkennusrengasta ja tarkenna kohde. Kuvaustapa MF-tilassa, ks. MF (käsitarkennus) (s. 42). Voit myös painaa AEL / AFL -painiketta automaattitarkennuksen aktivoimiseksi. Informaationäytön muuttaminen Voit INFO -painiketta painamalla muuttaa näyttöruudussa näkyvää informaationäyttöä. Informaationäyttö päällä Informaationäyttö päällä Informaationäyttö päällä + Apuviivojen näyttö *1 + Histogrammi E-510 -kameran hallinta *1 *2 Informaationäyttö pois Suurennettu näyttö *2 Näkyy näytössä, kun [FRAME ASSIST] asetettuna. Käyttömahdollisuudet suurennetulla näytöllä, ks. Käyttö suurennetulla näytöllä seuraavalla sivulla. FI 19

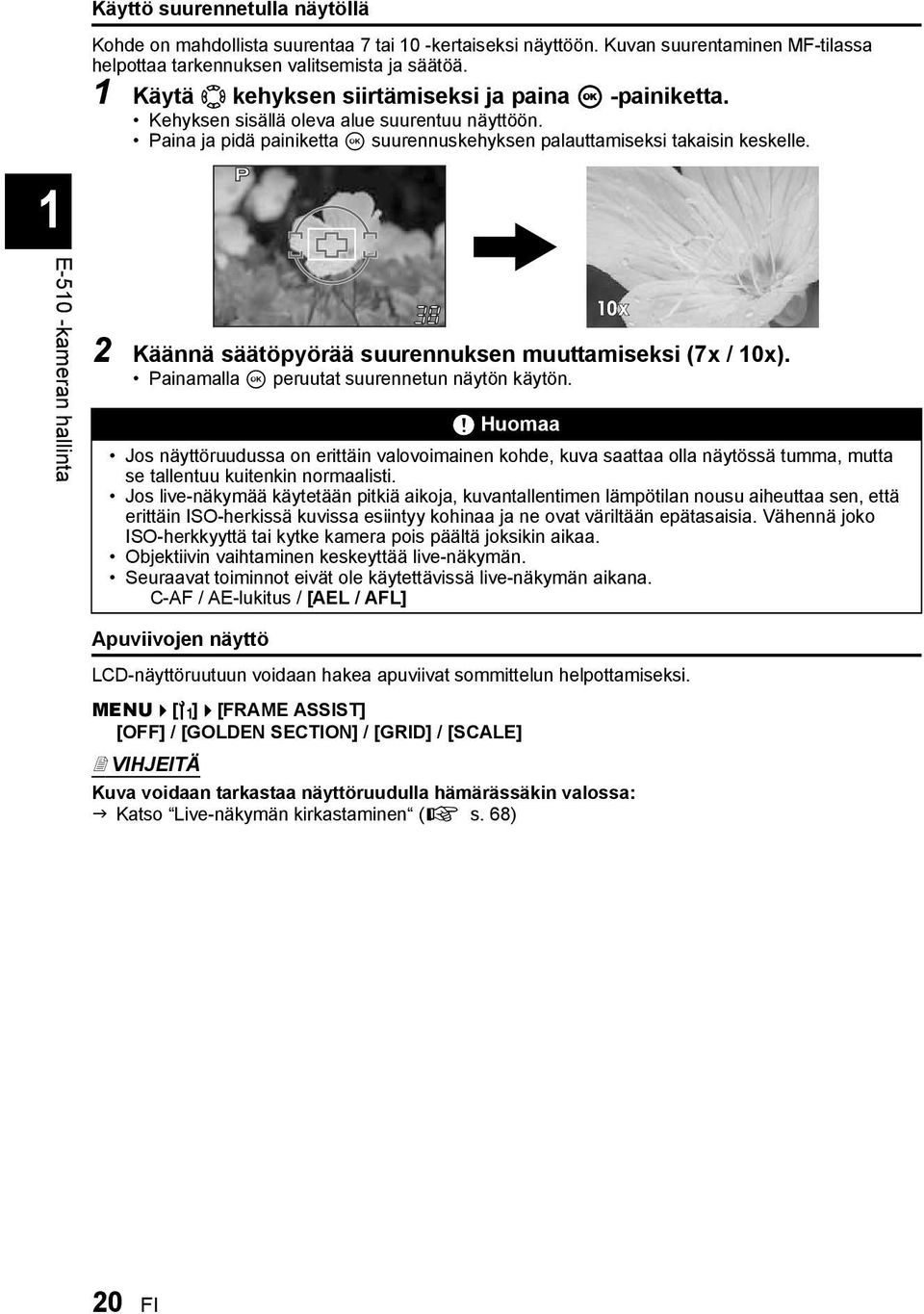

20 Käyttö suurennetulla näytöllä Kohde on mahdollista suurentaa 7 tai 10 -kertaiseksi näyttöön. Kuvan suurentaminen MF-tilassa helpottaa tarkennuksen valitsemista ja säätöä. 1 Käytä p kehyksen siirtämiseksi ja paina i -painiketta. Kehyksen sisällä oleva alue suurentuu näyttöön. Paina ja pidä painiketta i suurennuskehyksen palauttamiseksi takaisin keskelle. 1E-510 -kameran hallinta 2 Käännä säätöpyörää suurennuksen muuttamiseksi (7x / 10x). Painamalla i peruutat suurennetun näytön käytön. x Huomaa Jos näyttöruudussa on erittäin valovoimainen kohde, kuva saattaa olla näytössä tumma, mutta se tallentuu kuitenkin normaalisti. Jos live-näkymää käytetään pitkiä aikoja, kuvantallentimen lämpötilan nousu aiheuttaa sen, että erittäin ISO-herkissä kuvissa esiintyy kohinaa ja ne ovat väriltään epätasaisia. Vähennä joko ISO-herkkyyttä tai kytke kamera pois päältä joksikin aikaa. Objektiivin vaihtaminen keskeyttää live-näkymän. Seuraavat toiminnot eivät ole käytettävissä live-näkymän aikana. C-AF / AE-lukitus / [AEL / AFL] Apuviivojen näyttö LCD-näyttöruutuun voidaan hakea apuviivat sommittelun helpottamiseksi. MENU [Y] [FRAME ASSIST] [OFF] / [GOLDEN SECTION] / [GRID] / [SCALE] VIHJEITÄ Kuva voidaan tarkastaa näyttöruudulla hämärässäkin valossa: Katso Live-näkymän kirkastaminen (g s. 68) 20 FI

21 2 Kuvaustaitojen kehittäminen kuvausohjeet Perustoimintojen ohjeet Voit aloittaa kameraan tutustumisen ottamalla kuvia ympäröivistä kohteista kuten lapsista, kukista tai lemmikeistä. Jos ottamasi kuvat eivät ole tyydyttäviä, kokeile muuttaa joitakin alla olevia asetuksia. Tutustumalla alla esitettyihin kameran perustoimintoihin onnistut ottamaan parempia kuvia. Tarkennus: Laukaisimen käyttö Valokuvasta voi tulla epätarkka, jos valokuva on valitun kohteen sijasta tarkennettu kuvattavan alueen etu- tai takaosaan tai muihin kuvassa näkyviin kohteisiin. Vältyt parhaiten epätarkoilta kuvilta tarkentamalla kohteeseen, jonka haluat kuvata. Laukaisin voidaan painaa puolittain tai pohjaan asti. Kun osaat käyttää laukaisinta oikein pystyt tarkentamaan jopa liikkuviin kohteisiin. Puoliväliin: Kokonaan pohjaan: g Kuvaaminen (s. 7), Jos oikea tarkennus ei onnistu (tarkennuksen lukitus) (s. 30) Vaikka kohde olisi tarkennettuna, kuvasta voi tulla epätarkka, jos liikutat kameraa laukaisinta painettaessa. Opettele pitämään kameraa oikein. Kamera tärähtää helposti eritoten, kun otat kuvia katsellen kohdetta näyttöruudusta live-näkymää käyttäessäsi. Voit käyttää kuvan vakautusta vähentääksesi kameran tärähdyksistä aiheutuvaa epätarkkuutta. g Ote kamerasta (s. 7), Kuvaaminen kuvan vakautusta käyttäen (s. 29) Huonon tarkennuksen ja kameran liikkeen lisäksi myös kohteen liike voi tehdä kuvasta epätarkan. Tässä tapauksessa on tärkeää osata kuvata suljinajalla, joka vastaa kohteen liikettä. Voit vahvistaa suljinajan ja aukon etsimellä ja näyttöruudulla painamalla laukaisimen puoliväliin. g Toimintatilan valitsimen käyttö (s. 13), Esikatselutoiminto (s. 29), Live-näkymä (s. 19) Kirkkaus: Valotuksen korjaus Kamera asettaa automaattisesti suljinajan ja himmenninaukon koon kirkkaustasosta riippuen. Tämä tunnetaan nimellä automaattivalotus. Pelkkä automaattivalotus ei välttämättä kuitenkaan riitä aiotun kuvan ottamiseksi. Voit tarvittaessa suurentaa tai pienentää automaattivalotuksen arvoa. Suurenna valotusta kun haluat uimarannan häikäisevän vaikutelman tai lumen valkoisuuden erottuvan hyvin. Pienennä valotusta kun kuvattava alue on ympäröivää aluetta kirkkaampi mutta pienempi. Jos et ole varma, kuinka paljon valotusta on korjattava, ota useampia kuvia eri asetuksilla ja vertaa sitten kuvia keskenään. g Valotuksen korjaus kuvan kirkkauden muuttaminen (s. 47), AE-haarukointi (s. 30) Väri: Valkotasapaino Auringonvalon lisäksi kohdetta valaisee myös muut valonlähteet kuten hehkulamput ja loisteputkivalot. Nämä valotyypit sisältävät erilaisia värejä; siksi eri valaistuksessa kuvattu sama valkoinen kohde näkyy kuvissa hieman erivärisenä. Jopa auringonvalossa otettujen kuvien värit vaihtelevat esim. säästä, puiden tai rakennusten varjoista ja muista tekijöistä riippuen. Valkotasapaino korjaa automaattisesti tämän tyyppisen valaistuksen vaikutukset ja mahdollistaa kuvauksen oikeilla väreillä. Saat kuviisi yleensä oikeat värit, kun valkotasapainon tilaksi on valittu [AUTO]. Kuvausolosuhteet voivat vaikuttaa siten, ettet saa haluamiasi värejä kuvattua. Korjaa tässä tapauksessa asetuksia tarvittavalla tavalla. g Valkotasapaino värisävyn säätö (s. 49) 2 Kuvaustaitojen kehittäminen kuvausohjeet FI 21

22 Loisteputkivalo Hehkulamppu Puun varjo Toiminto-ohjeita erilaisia kuvauskohteita varten 2 Tämä luku käsittelee toimintoja, joita voi käyttää erilaisissa kuvausolosuhteissa kohteesta riippuen. Kuvaustaitojen kehittäminen kuvausohjeet Maisemakuvien ottaminen Tämä luku käsittelee ulkokuvien ottamista metsä- ja järvimaisemissa päivänvalossa. Kuvaustilan vaihtaminen Oikea kuvaustapa vaihtelee sen mukaan, haluatko ottaa rauhallisen stillkuvan vai liikettä sisältävän dynaamisen kuvan. Kun haluat tuoda kuvassa esille metsän syvyyden, tarkenna kuva laajemmalle alueelle. Käytä (kuvaus aukonsäädöllä) -tilaa A ja sulje aukkoa (lisää aukkoarvoa) niin paljon kuin mahdollista. Jos haluat vangita rantaa vasten lyövät aallot, käytä S (kuvaus suljinajan säädöllä) -tilaa ja valitse nopea suljinaika. Jos haluat kuvata kuohuvan vesiputouksen tai kosken, käytä hidasta suljinaikaa. Valotuksen korjausta voi käyttää myös eri kuvaustilojen aikana. Tarkista ottamasi kuva ja säädä valotusta + tai painikkeilla parempien tulosten saamiseksi. Valkotasapainon käyttö Veden väri on erilainen riippuen siitä, onko se metsien ympäröimä järvi vai koralliriuttojen koristama merenranta. Hienovaraisten värierojen vangitsemiseksi voit yrittää muuttaa valkotasapainon säätöä. Vaihda asetuksia eri tilanteissa, valitse esimerkiksi [55300 K] aurinkoisina päivinä ja [27500 K] varjoalueelle muuten aurinkoisena päivänä. Mittaustilan vaihtaminen Veden syvyydestä ja auringon suunnasta riippuen veden kirkkaus voi vaihdella huomattavasti myöskin saman kuvakomposition eri alueilla. Myös metsän kirkkaus vaihtelee riippuen siitä tavasta, miten puut peittävät toinen toisiaan. Jos tiedät, mitä alueita kuvakomposition korjauksessa on painotettava, voit vaihtaa sen mukaisesti mittaustilaa. Kun tilaksi on valittu [e] (digitaalinen ESP-mittaus), kamera määrittää automaattisesti kuvakomposition kirkkauden ja säätää valotuksen. Jos haluat painottaa kuvakomposition tietyn osa-alueen valotusta, vaihda mittaustilaksi [4] (keskipainotteinen mittaus) tai [n] (pistemittaus), aseta AF-kehys niihin kohtiin, joissa haluat säätää valotusta ja mittaa sitten valotus. 22 FI

23 Värikylläisyyden vaihtaminen Joskus voi käydä niin, että et pysty kuvaamaan näkemääsi väriä aivan samanlaisena valkotasapainotuksen tai valotuksen korjauksen käytöstä huolimatta. Korjaa tässä tapauksessa [SATURATION] -asetusta halutun värin saavuttamiseksi. [SATURATION] -asetus sisältää kaksi korkeaa ja kaksi matalaa tilaa. Jos valitset korkean säädön, värit ovat eloisia. g A: Kuvaus aukonsäädöllä (s. 26), S: Kuvaus suljinajan säädöllä (s. 27), Mittaustila Mittausjärjestelmän muuttaminen (s. 46), Valotuksen korjaus kuvan kirkkauden muuttaminen (s. 47), Valkotasapaino värisävyn säätö (s. 49), [SATURATION]: Värien eloisuus (s. 52) Kukkakuvien ottaminen Kukkien oikea kuvaustapa vaihtelee sen mukaan, haluatko kuvata esim. yksittäisen kukan, kukkivan kukkakedon, tummanpunaisen ruusun tai vaalean hajuherneen. Valkotasapainon käyttö Monet kukkien värit vaihtelevat hennoista hyvin voimakkaisiin. Kukkien väreistä riippuen ei ehkä hienoja vivahteita voida kuvata siten kuin ne nähdään. Tarkasta tässä tapauksessa valaistusolosuhteet ja muuta valkotasapainon säätöä. Kun tilaksi on valittu [AUTO], kamera määrittää automaattisesti valon laadun ja säätää valkotasapainon oikein kuvausta varten. Voit kuitenkin saavuttaa hienot värivivahteet tehokkaammin vaihtamalla kuvausolosuhteiden mukaan asetuksen aurinkoisina päivinä tilaan [55300 K] ja [27500 K] varjoalueelle muuten aurinkoisena päivänä. Valotuksen korjauksen käyttö Kun otat kuvan taustaa vasten olevista kukista, valitse mahdollisimman yksinkertainen tausta, joka tuo esiin kukan muodon ja värin. Kun kuvaat kirkkaita ja vaaleita kukkia, säädä valotuksen korjausta suuntaan (miinus), niin että kukka erottuu hyvin tummemmasta taustasta. Kuvaustilan vaihtaminen 2 Kuvaustaitojen kehittäminen kuvausohjeet Kukkien oikea kuvaustapa vaihtelee sen mukaan, haluatko kuvata esim. korostaa yksittäistä kukkaa tai kuvata kukkivan kukkakedon. Tarkennusalueen vaihtamiseksi valitse kameran tilaksi A (kuvaus aukonsäädöllä) ja säädä aukkoarvo. Kun avaat aukkoa (pienennät aukkoarvoa), kamera tarkentaa lyhyemmällä alueella (pieni syväterävyys) ja saa aikaan kuvan, jonka tausta on epätarkka. Kun suljet aukkoa (suurennat aukkoarvoa), kamera tarkentaa laajemmalla alueella (suuri syväterävyys) ja saa aikaan kuvan, jossa sekä tausta että etuala ovat teräviä. Voit käyttää esikatselutoimintoa vahvistuaksesi syväterävyydestä, kun aukkoarvoa on vaihdettu. Live-näkymän käyttö Vaihdettavalla objektiivijärjestelmällä varustettua tavallista yksisilmäistä digitaalista peilikameraa käytettäessä valotuksen korjauksen ja valkotasapainon asetusten tarkistus voidaan suorittaa vasta kuvan ottamisen jälkeen. Tämän kameran live-näkymä-toiminnolla voit käyttää näyttöruutua haluamasi kuvaustuloksen tarkistamiseen. FI 23

24 Objektiivin vaihto 2Kuvaustaitojen kehittäminen kuvausohjeet Jos kukkivia kukkia on vähän ja harvassa, ota kuva teleobjektiivin avulla. Teleobjektiivilla kuvattaessa kukat näyttävät olevan lähempänä toisiaan, ja kukkaketo näyttää siten tiheämmältä. Zoom-objektiivin teleskooppitoiminnolla voidaan myös saada sama vaikutus aikaan, mutta se on helpompaa saavuttaa, kun tarkennusetäisyys on pitempi, esimerkiksi 150 mm tai 200 mm eikä 54 mm. g A: Kuvaus aukonsäädöllä (s. 26), Live-näkymä (s. 19), Esikatselutoiminto (s. 29), Valotuksen korjaus kuvan kirkkauden muuttaminen (s. 47), Valkotasapaino värisävyn säätö (s. 49) Yömaisemakuvien ottaminen Yömaisemakuvia on monentyyppisiä, lähtien auringonlaskusta öisiin kaupungin valoihin ja erikoisvalaistuksista ilotulituksiin. Jalustan käyttö Yömaisemakuvien ottaminen edellyttää pitkien suljinaikojen käyttöä, joten kuvattaessa on käytettävä jalustaa tärähtämisen välttämiseksi. Jos jalustaa ei ole käytettävissä, kamera täytyy asettaa tukevalle alustalle, jotta se ei pääse liikahtamaan. Vaikka kamera olisikin paikallaan, kamera saattaa liikahtaa laukaisinta painettaessa. Tästä syystä on suositeltavaa käyttää kauko-ohjausta tai itselaukaisinta. Kuvaustilan vaihtaminen Yömaisemakuvien kirkkaustaso vaihtelee, joten kuvien kirkkaustasapaino ei ole yhtenäinen. Aloita käyttämällä A (kuvaus aukonsäädöllä) -tilaa kuvan ottamiseksi. Säädä aukko keskiasetukselle (noin F8 tai F11) ja anna kameran säätää suljinaika automaattisesti. Yöllä kuvattaessa suurin osa kohteen ympäristöstä on pimeässä ja kamera säätää valotuksen vastaamaan näitä pimeitä alueita. Tästä johtuen kuvasta tulee usein vaalea (ylivalottunut); säädä valotuksen korjauksen arvoksi 1 tai 1.5. Tarkista kuva [REC VIEW] -toimintoa käyttäen ja säädä aukko ja valotuksen korjaus tarpeen mukaan. Kuvassa voi esiintyä helposti kohinaa hitailla suljinajoilla kuvattaessa. Aseta tässä tapauksessa toiminto [NOISE REDUCT.] tilaan [ON] kohinan vähentämiseksi. Käsitarkennuksen käyttö Jos kuvauskohde on tumma etkä voi tarkentaa käyttäen AF (automaattitarkennus) -toimintoa tai jos kamera ei ehdi tarkentaa ajoissa esim. ilotulituskuvissa, aseta tarkennustilaksi [MF] (käsitarkennus) ja tarkenna itse käsin. Yömaisemakuvissa käännä objektiivin tarkennusrengasta ja katso, pystytkö näkemään yömaiseman valot tarkkoina. Ilotulituskuvissa niin kauan kuin pitkää objektiivin tarkennusrengasta ei käytetä, voi tarkentaa äärettömään. / Ilotulituskuvia ottaessasi voit tarkentaa äärettömään mikäli et käytä pitkää objektiivin tarkennusrengasta. Jos tiedät suunnilleen etäisyyden kohteeseen, voit myös tarkentaa jo ennakolta johonkin samalla etäisyydellä olevaan kohteeseen. g P: Ohjelmakuvaus (s. 25), A: Kuvaus aukonsäädöllä (s. 26), Sarjakuvaus / Itselaukaisin / Kauko-ohjaus (s. 38), Tarkennustila (s. 42), Kohinanpoisto (s. 53), Rec view Kuvan tarkistaminen heti kuvan ottamisen jälkeen (s. 71) 24 FI

25 3 Kuvaustoiminnot Tilannekohtainen ohjelma Kun valitset kuvaustilanteeseen sopivan ohjelman, kamera valitsee kuvausolosuhteisiin nähden optimaaliset asetukset. Toisin kuin toimintatilan valitsimen tilannekohtaisessa ohjelmassa, tässä useimpia toimintoja ei voi muuttaa. 1 Aseta toimintatilan valitsin asentoon g. Näyttöön tulee tilannevalikko. 2 Paina ac valitaksesi tilannekohtainen ohjelma. Näyttöön tulee esimerkkikuva ja valitun tilan kuvaus. 3 Paina painiketta i. Kamera siirtyy kuvauksen valmiustilaan. Asetusta muutetaan painamalla uudelleen i -painiketta. Näyttöön tulee tilannevalikko. Tilannekohtaiset ohjelmat Kuvake Tila Kuvake Tila I 1 PORTRAIT q 10 DIS MODE L 2 LANDSCAPE J 11 MACRO K 3 LANDSCAPE+PORTRAIT r 12 NATURE MACRO G 4 NIGHT SCENE & 13 CANDLE U 5 NIGHT+PORTRAIT * 14 SUNSET G 6 CHILDREN ( 15 FIREWORKS J 7 16 DOCUMENTS H 8 HIGH KEY s 17 PANORAMA I 9 LOW KEY g 18 BEACH & SNOW P: Ohjelmakuvaus 1 PORTRAIT For taking a portrait-style shot. Kamera asettaa automaattisesti optimaaliset suljinajan ja himmenninaukon koon kohteen kirkkaudesta riippuen. Aseta toimintatilan valitsin asentoon P. Kun laukaisin on painettu puoliväliin, suljinaika ja aukkoarvo näkyvät etsimessä. Laukaisimen vapauttaminen näyttää suljinajan ja aukkoarvon ohjauspaneelin näytöllä. Suljinaika Aukkoarvo Ohjauspaneeli-näyttö Aukkoarvo Suljinaika AF-merkkivalo Valotustila Etsin 3 Kuvaustoiminnot kuvausolosuhteisiin sopivan tilan valinta Aukkoarvot ja suljinajat toimintatilassa P Toimintatilassa P kamera on ohjelmoitu siten, että aukkoarvo ja suljinaika valitaan automaattisesti kohteen kirkkaudesta riippuen alla kuvatulla tavalla. Ohjelmakäyrä vaihtelee riippuen käytetystä objektiivista. FI 25

26 Käytettäessä mm f zoom-objektiivia (polttoväli: 14 mm) Ohjelmanmuutos 3Kuvaustoiminnot kuvausolosuhteisiin sopivan tilan valinta Ohjelmanmuutos (%) Kun liikutat säätöpyörää P-tilassa, voit muuttaa suljinajan ja himmenninaukon yhdistelmää ja samalla säilyttää optimaalisen valotuksen. Ohjelmanmuutos-asetus ei poistu kuvaamisen päätyttyä. Ohjelmanmuutos-asetus perutaan kääntämällä säätöpyörää niin, että etsimen tai ohjauspaneelin näytön toimintatapa % vaihtuu merkintään P, tai kytkemällä virta pois. Ohjelmanmuutos ei ole käytettävissä, kun käytetään salamaa. A: Kuvaus aukonsäädöllä Kamera asettaa automaattisesti optimaalisen suljinajan valitsemallesi aukkoarvolle. Kun avaat aukkoa (aukkoarvo pienenee), kamera tarkentaa lyhyemmällä alueella (pieni syväterävyys) ja saa aikaan kuvan, jonka tausta on epätarkka. Kun suljet aukkoa (aukkoarvo suurenee), kamera tarkentaa pitemmällä alueella. Käytä tätä toimintotapaa, kun haluat muuttaa taustan tarkkuuden esitystä. Voit ennen kuvaamista tarkistaa esikatselutoiminnolla, miltä kuvan tausta tulee näyttämään. g Esikatselutoiminto (s. 29) Kun aukkoarvo (f-arvo) on pienentynyt Aseta toimintatilan valitsin asentoon A ja säädä aukkoarvo kääntämällä säätöpyörää. Aukkoarvo muuttuu säätöpyörää pyörittäessä 1/3 EV -askelin. Tätä askelta voi myös muuttaa yksilöllisillä asetuksilla. g EV-asetuksen porrastus (s. 67) Etsimen näyttö, kun laukaisin on painettu puoliväliin. Suljinaika Aukkoarvo Avaa aukkoa (f-arvo pienenee) Sulje aukkoa (f-arvo kasvaa) Kun aukkoarvo (f-arvo) on kasvanut Ylivalotus, jos suljinajan näyttö vilkkuu. Nosta aukkoarvoa (f-arvo). Alivalotus, jos suljinajan näyttö vilkkuu. Alenna aukkoarvoa (f-arvo). AF-merkkivalo Valotustila Etsin 26 FI

27 VIHJEITÄ Suljinajan näyttö vilkkuu edelleen sen jälkeen, kun aukkoarvoa on muutettu: Mikäli suljinajan näyttö vilkkuu, kun suljinaika on asetettu lyhyeksi, aseta ISO-herkkyys alempaan arvoon tai käytä yleisesti myytävää harmaasuodatinta (valon määrän säätämiseen). g ISO valoherkkyyden asettaminen (s. 48) Mikäli suljinajan näyttö vilkkuu, kun suljinaika on asetettu pitkäksi, aseta ISO-herkkyys korkeampaan arvoon. g ISO valoherkkyyden asettaminen (s. 48) Tarkista syväterävyys valitulla aukkoarvolla: Katso Esikatselutoiminto (s. 29) S: Kuvaus suljinajan säädöllä Kamera asettaa automaattisesti optimaalisen aukkoarvon valitsemallesi suljinajalle. Aseta suljinaika sen mukaisesti, minkätyyppisen efektin haluat saada. Lyhyemmällä suljinajalla voit tallentaa nopeasti liikkuvan kohteen tarkkana, kun taas pitkällä suljinajalla liikkuva kohde näkyy epätarkkana saaden aikaan nopeuden tai liikkeen tunnun. Lyhyellä suljinajalla voi nopean toimintatilanteen tallentaa terävänä. Aseta toimintatilan valitsin asentoon S ja aseta suljinaika kääntämällä säätöpyörää. Suljinaika muuttuu säätöpyörää pyörittäessä 1/3 EV -askelin. Tätä askelta voi myös muuttaa yksilöllisillä asetuksilla. g EV-asetuksen porrastus (s. 67) Etsimen näyttö, kun laukaisin on painettu puoliväliin. Suljinaika AF-merkkivalo Valotustila Etsin Aukkoarvo Pitkä suljinaika Lyhyempi suljinaika Pitkä suljinaika aiheuttaa nopean liikkeen näkymisen epätarkkana. Tämä epätarkkuus synnyttää dynaamisen liikkeen vaikutelman. Mikäli aukkoarvon näyttö vilkkuu* minimiarvossa, ei oikeaa valotusta ole saavutettu (alivalotus). Alenna suljinaikaa. Mikäli aukkoarvon näyttö vilkkuu* maksimiarvossa, ei oikeaa valotusta ole saavutettu (ylivalotus). Nosta suljinaikaa. * Aukkoarvo vaihtelee sen näytön vilkkuessa objektiivin tyypistä ja polttovälistä riippuen. VIHJEITÄ Kuva näyttää sumealta: Kameran tärähtämisen aiheuttama kuvan epäonnistumisen vaara kasvaa huomattavasti makro- ja ultratelekuvauksessa. Nosta suljinaikaa tai käytä jalustaa kameran pitämiseksi liikkumattomana. Aukkoarvon näyttö vilkkuu edelleen sen jälkeen, kun suljinaikaa on muutettu: Mikäli aukkoarvon näyttö vilkkuu maksimiarvossa, aseta ISO-herkkyys alempaan arvoon tai käytä yleisesti myytävää harmaasuodatinta (valon määrän säätämiseen). g ISO valoherkkyyden asettaminen (s. 48) Mikäli aukkoarvon näyttö vilkkuu minimiarvossa, aseta ISO-herkkyys korkeampaan arvoon. g ISO valoherkkyyden asettaminen (s. 48) 3 Kuvaustoiminnot kuvausolosuhteisiin sopivan tilan valinta FI 27

28 3Kuvaustoiminnot kuvausolosuhteisiin sopivan tilan valinta M: Manuaalinen kuvaus Voit säätää aukon ja suljinajan manuaalisesti. Voit tarkistaa, miten paljon tämä eroaa oikeasta valotuksesta käyttämällä valotustason ilmaisinta. Tämä tila tarjoaa sinulle enemmän luomisvapautta. Voit siinä tehdä asetuksia haluamallasi tavalla oikeasta valotuksesta piittaamatta. Kuvaus bulb-tilassa on myös mahdollista, ja voit sen avulla ottaa kuvia tähtitaivaasta tai ilotulituksesta. g Kuvaus bulb-tilassa (s. 28) Aseta toimintatilan valitsin asentoon M ja säädä arvo kääntämällä säätöpyörää. Suljinajan asettaminen: käännä säätöpyörää. Aukkoarvon asettaminen: käännä säätöpyörää, samalla kun pidät F -painiketta (valotuksen korjaus) alaspainettuna. Valitsemalla asetuksen [DIAL] valikosta [Y] voit vaihtaa vastakkaisiin säätöihin. g Säätöpyörän toimintojen muokkaaminen (s. 69) Käytettävissä olevat aukkoarvot vaihtelevat objektiivin tyypin mukaan. Suljinaika voidaan asettaa arvoihin 1/ (s) tai [BULB]. Aukkoarvo ja suljinaika muuttuvat säätöpyörää pyörittäessä 1/3 EV -askelin. Tätä askelta voi myös muuttaa yksilöllisillä asetuksilla. g EV-asetuksen porrastus (s. 67) Pitkä suljinaika Avaa aukkoa (f-arvo pienenee) Lyhyempi suljinaika Valotustason ilmaisin näkyy ohjauspaneeli-näytössä, ja näyttää sillä hetkellä valittuna oleville aukolle ja suljinajalle lasketun valotusarvon ja siihen verrattavan kameran optimaalisena pitämän valotusarvon välisen eron (välillä 3 EV EV). Alivalotus Ylivalotus Optimaalinen valotus F -painike Sulje aukkoa (f-arvo kasvaa) Valotustason ilmaisin Kohinaa kuvissa Kuvaruudussa saattaa esiintyä kohinaa kun kuvataan pitkillä suljinajoilla. Nämä ilmiöt syntyvät, kun virtaa pääsee kehittymään kuvantallentimen sellaisissa osissa, jotka eivät normaalisti ole valolle altistuneina ja tämä puolestaan johtaa lämpötilan nousuun kuvantallentimessa tai kuvantallentimen käyttöpiirissä. Näin saattaa tapahtua kuvattaessa korkealla ISO-asetuksella kuumassa ympäristössä. Kamera aktivoi kohinanpoistotoiminnon alentamaan tätä kohinaa. g Kohinanpoisto (s. 53) Kuvaus bulb-tilassa Voit ottaa kuvan bulb-valotustilassa, jolloin suljin pysyy auki niin kauan kuin pidät laukaisinta painettuna. Aseta suljinajaksi [BULB] toimintatilassa M. Bulb-kuvaus on mahdollista myös käyttäen lisävarusteena saatavaa kauko-ohjausta (RM-1). g Kuvaus bulb-tilassa kauko-ohjauksessa (s. 40) VIHJEITÄ Kuva näyttää sumealta: Suosittelemme jalustan käyttöä kuvatessa pitkällä suljinajalla. 28 FI

29 Esikatselutoiminto Etsimessä näkyy tarkennusalue (syväterävyys) sekä valittu aukkoarvo. Jotta esikatselutoiminnon saa kytkettyä päälle painikkeella <, täytyy edeltäkäsin asettaa <-painikkeen toiminto valikossa. g ; FUNCTION (s. 68) Paina painiketta < käyttääksesi esikatselutoimintoa. < -painike Kun [; FUNCTION] on osoitettu toiminnolle [LIVE PREVIEW], painamalla < -painiketta kamera kytkeytyy automaattisesti livenäkymään, ja kuvan esikatselukuva näkyy näyttöruudulla. Kuvaaminen kuvan vakautusta käyttäen Voit vähentää hämärässä tai suurella zoomaussuhteella kuvattaessa helposti esiintyviä kameran tärähdyksiä. OFF Kuvan vakautus on pois päältä. I.S. 1 I.S. 2 Kuvan vakautus on päällä. Tätä käytetään panoroitaessa vaakatasossa epätarkan taustan saavuttamiseksi. Vaakatason kuvan vakautus kytkeytyy pois päältä ja käytössä on vain pystysuunnan vakautus. Suorapainike o Säätöpyörä Etsin Näkyvissä, kun [IMAGE STABILIZER] on asetettu tilaan [I.S. 1] tai [I.S. 2]. o -painike Säätöpyörä 3 Kuvaustoiminnot eri kuvaustoimintoja Kun g (Tilannekohtainen ohjelma) on asetettu tilaan [q] (DIS MODE), kuvan vakautus kytkeytyy automaattisesti tilaan ([I.S. 1]). g Tilannekohtainen ohjelma (s. 25) Kuvan vakautuksen tarkistaminen näyttöruudulta Painamalla o -painiketta live-näkymän aikana näet kuvan vakautuksen vaikutuksen näyttöruudulla. Voit ottaa tässä tilassa kuvan painamalla laukaisimen pohjaan. Kun [IMAGE STABILIZER] on asetettu tilaan [OFF], o -painikkeen painaminen aktivoi kuvan vakautuksen ([I.S. 1]). Kuvan vakautus voidaan kytkeä pois päältä vapauttamalla o -painike tai pitämällä o -painike painettuna useamman sekunnin ajan. Vihreä : Kuvan vakautus toiminnassa Punainen:Toimintahäiriö kuvan vakautuksessa FI 29

30 x Huomaa Kuvan vakautus ei pysty korjaamaan liian voimakkaita kameran tärähdyksiä tai kaikkein pisimmällä suljinajalla kuvattaessa tapahtuvia tärähdyksiä. Näissä tapauksissa suosittelemme jalustan käyttöä. Jos käytät jalustaa, aseta [IMAGE STABILIZER] tilaan [OFF]. Jos käytät kuvanvakautustoiminnolla varustettua objektiivia, kytke joko kameran tai objektiivin kuvan vakautus pois päältä. Kameran pois päältä kytkeminen voi aktivoida kuvan vakautuksen. Kamera värisee tämän toiminnon aikana, mutta kyseessä ei ole toimintahäiriö. Näyttöruudulla näkyvä punainen q ilmoittaa kuvan vakautuksen toimintahäiriöstä. Jos siitä huolimatta otat kuvan, kuvakompositio voi olla virheellinen. Ota yhteyttä Olympuksen valtuuttamaan huoltokeskukseen. Kuvaustoiminnot eri kuvaustoimintoja kohde ei ole kuvan keskellä. Jos näin tapahtuu, helpoin ratkaisu on käyttää tarkennuksen lukitusta. 1 Säädä AF-kehys kuvattavan kohteen tarkennuksen mukaan ja paina laukaisinta puoliväliin, kunnes AF-merkkivalo syttyy. Tarkennus on lukittu. AF-merkkivalo ja Laukaisin AF-kehys AF-tarkennuskehys syttyvät etsimeen. Korttiluvun valo AF-merkkivalo Jos AF-merkkivalo vilkkuu, paina laukaisin uudelleen puoliväliin. Ohjauspaneelin näyttö ei ole näkyvissä silloin, kun laukaisinta painetaan. 2 Samalla kun pidät laukaisinta painettuna puoliväliin, siirry haluttuun kuvakompositioon ja paina sitten laukaisin kokonaan alas. Korttiluvun valo vilkkuu, kun kuvaa tallennetaan kortille. Jos oikea tarkennus ei onnistu (tarkennuksen lukitus) 3 Kameran automaattitarkennus ei mahdollisesti pysty tarkentamaan kohteeseen tilanteissa, joissa Jos kohteen kontrasti on ympäristöä heikompi Jos kohteen kontrasti on heikko, kuten riittämättömissä valaistusolosuhteissa tai jos kohde ei näy selvästi sumun takia, tarkennusta ei ehkä voi suorittaa. Tarkenna (lukitse tarkennus) hyväkontrastiseen kohteeseen, joka on samalla etäisyydellä kuin aiottu kohde, rajaa kohde uudelleen ja ota sitten kuva. AE-haarukointi Kamera laukaisee automaattisesti useita kuvia käyttäen jokaisen kuvan yhteydessä erilaisia valotusarvoja. Voit valita kuvien lukumäärän, jotka kamera ottaa eri valotusasetuksia (valotuksen ja korjauksen arvot) käyttäen. Siten voit valita mieleisesi kuvan myös tilanteissa, joissa sopiva valotus on vaikeasti saavutettavissa (esim. vastavalossa tai iltahämärässä). Kuvien ottaminen tapahtuu seuraavassa järjestyksessä: Kuva otettu optimaalista valotusta käyttäen, kuvaa säädetty suuntaan - ja kuvaa säädetty suuntaan FI

31 Esim.) Kun BKT on asetettu arvoon [3F 1.0EV] 1.0EV Korjausarvo: 0.3, 0.7 tai 1.0 Valotuksen korjausarvo muuttuu, jos EV-askelta muutetaan. EV-askelta voi muuttaa valikkoa käyttämällä. Valotuksen korjauksen arvoa voi säätää välillä ±1.0. g EV-asetuksen porrastus (s. 67) Kuvien määrä: 3 Valikko MENU [X] [AE BKT] [OFF] / [3F 0.3EV] / [3F 0.7EV] / [3F 1.0EV] Aloita kuvaaminen. Kuvaustapa vaihtelee riippuen yhden kuvan kuvauksen tai sarjakuvauksen asetuksesta. g Sarjakuvaus (s. 38) Yhden kuvan kuvaus Kamera ottaa kuvan eri valotuksilla joka kerran, kun laukaisin painetaan pohjaan. Seuraavan kuvan asetus on nähtävissä etsimessä. Sarjakuvaus Pidä laukaisinta alhaalla siihen saakka, kunnes kamera on ottanut valitsemasi määrän kuvia. Kamera ottaa jokaisen kuvan erilaista valotusta käyttäen. Laukaisimen vapauttaminen keskeyttää kuvauksen automaattista haarukointia käyttäen. Kun se päättyy, 0 on ohjauspaneelissa sininen. Kuinka AE-haarukointi korjaa valotusta eri valotustiloissa Valotuksen korjaus eri valotustiloissa tapahtuu seuraavasti: P -tila : Aukkoarvo ja suljinaika A -tila : Suljinaika S -tila : Aukkoarvo M -tila : Suljinaika VIHJEITÄ Voit käyttää AE-haarukointia korjaamasi valotusarvon yhteydessä seuraavasti: Korjaa valotusarvoa ja käytä tämän jälkeen AE-haarukointitoimintoa. AE-haarukointi koskee korjaamaasi valotusarvoa. x Huomaa Jos paristotehon ilmaisin vilkkuu (pariston teho alhainen) sarjakuvauksen aikana, kamera keskeyttää kuvaamisen ja ryhtyy tallentamaan ottamiasi kuvia kortille. Kamera ei kenties tallenna kaikkia kuvia, mikäli paristoteho on hyvin alhainen. ±0 +1.0EV CANCEL Etsin SELECT GO Valotuksen korvausarvo seuraavaa kuvaa varten 3 Kuvaustoiminnot eri kuvaustoimintoja FI 31
