KÄYTTÖOHJE DIGITAALIKAMERA. Kameran toimintojen käyttäminen. Kuvausolosuhteisiin sopivan tilan valinta. Eri kuvaustoimintoja. Tarkennuksen toiminnot

Transkriptio

1 FI DIGITAALIKAMERA KÄYTTÖOHJE Kameran toimintojen käyttäminen Kuvausolosuhteisiin sopivan tilan valinta Eri kuvaustoimintoja Tarkennuksen toiminnot Valotus, kuva ja väri Katselu Kameran yksilölliset asetukset ja toiminnot Tulostus Liittäminen tietokoneeseen Opi tuntemaan kamerasi paremmin Informaatio Vaihdettavat objektiivit Muut Nämä ohjeet selittävät vaativampia käyttötapoja, kuten kuvaus- ja katselutoimintoja, toimintojen tai asetusten muokkaamista ja tallennettujen kuvien siirtämistä tietokoneelle jne. Suosittelemme, että otat muutamia koekuvia ennen tärkeiden kuvien ottamista. Tässä käyttöohjeessa käytetyt näyttöruutua ja kameraa esittävät kuvat on tehty kehittelyvaiheessa, ja saattavat täten poiketa itse tuotteesta.

2 Asiakkaille Euroopassa CE -merkki osoittaa, että tämä tuote täyttää Euroopan turvallisuus-, terveys-, ympäristö- ja kuluttajasuojavaatimukset. CE -merkillä varustetut kamerat on tarkoitettu myytäviksi Euroopassa. Tämä symboli (WEEE-direktiivin liitteen IV mukainen roskakorisymboli) tarkoittaa sähkö- ja elektroniikkaromun erilliskeräystä EU-maissa. Älä heitä tätä laitetta tavallisen talousjätteen joukkoon. Käytä tuotetta hävittäessäsi hyväksesi maassasi käytössä olevia palautus- ja keräysjärjestelmiä. Tavaramerkit IBM on International Business Machines Corporationin rekisteröity tavaramerkki. Microsoft ja Windows ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä. Macintosh on Apple Computer Inc.:n tavaramerkki. xd-picture Card on tavaramerkki. Kaikki muut yhtiöiden ja tuotteiden nimet ovat niiden omistajien tavaramerkkejä ja / tai rekisteröityjä tavaramerkkejä. Tässä käyttöohjeessa mainitut kameran tiedostojärjestelmien standardit ovat Design Rule for Camera File System / DCF standardeja, jotka Japan Electronics and Information Technology Industries Association (JEITA) on määritellyt. Näin luet ohjeita Käyttöohjekirjassa käytetyt merkinnät VIHJEITÄ g Tärkeää tietoa tekijöistä, jotka saattavat aiheuttaa vikoja tai toimintahäiriöitä. Varoittaa myös toimenpiteistä, joita on syytä ehdottomasti välttää. Sisältää hyödyllisiä tietoja ja vihjeitä. Niitä noudattamalla voit hyödyntää kameran ominaisuuksia mahdollisimman tehokkaasti. Viittaus sivuille, joilla on esitetty yksityiskohtainen kuvaus aiheesta tai aiheeseen liittyviä tietoja. FI

3 Sisällysluettelo Tässä esitellään kameran eri toiminnot ja niiden käyttäminen. Tässä esitellään erilaiset kuvaustilat. Tässä esitellään erilaiset kuvaustavat. Tässä esitellään tarkennukseen käytetyt toiminnot. Tässä esitellään valotukseen, kuvaan ja väriin liittyvät eri toiminnot. Tässä esitellään otettujen kuvien katseluun liittyvät eri toiminnot. Tässä esitellään muita erilaisia toimintotapoja. Toimintojen asetuksia voidaan muuttaa vastaamaan sitä ympäristöä, jossa kameraa käytetään. Tässä esitellään, miten otetut kuvat tulostetaan. Tässä esitellään, miten kameran kuvat siirretään ja tallennetaan tietokoneelle. Katso tätä, jos tarvitset apua tai haluat tietää enemmän kamerastasi. Tässä esitellään korttien ja laturia käsittely, samoin kuin myös myös kameran toimintojen ja näyttöjen luettelo. Tässä esitellään vaihdettavien objektiivien käsittely. Tässä esitellään kameran ja sen lisälaitteiden käyttöön liittyvät varotoimet. Kameran toimintojen käyttäminen s. 11 Kuvausolosuhteisiin sopivan tilan valinta s. 15 Eri kuvaustoimintoja s. Tarkennuksen toiminnot s. 36 Valotus, kuva ja väri s. 40 Katselu s. 51 Kameran yksilölliset asetukset ja toiminnot s. 59 Tulostus s. 71 Liittäminen tietokoneeseen s. 76 Opi tuntemaan kamerasi paremmin s. 83 Informaatio s. 95 Vaihdettavat objektiivit s. 103 Muut s FI 3

4 Kameran kaavakuva Kamera u (Live-näkymä)-painike g s. 0 #YLÖS-painike g s. 8 Okulaarin sulkimen painike g s. 3 Diopterin säätörengas q (Katselu)-painike g s. 51 S (Poisto)-painike g s. 58 MENU-painike g s. 13 INFO (Informaationäyttö)- painike g s. 53 LCD-näyttöruutu g s. 97 A/B-painike g s. 0 Etsing s. 96 Nuolipainikkeet g s. 13 (Mittaus)-painike g s. 41 AEL/AFL-painike g s (Suojaus) -painike g s. 57 j (Käyttö)-painike g s. 31, s. 3, s. 33 < (Kopiointi / Tulostus)- painike g s. 57, s. 74 Korttiluvun valo g s. 80 WB (Valkotasapaino)- painike g s. 45 AF (Tarkennustila)-painike g s. 36 i-painike g s. 13 ISO-painike g s. 44 Liittimen kansi Moniliitin g s. 74, s. 79 CF-korttipaikka xd-kuvakorttipaikka Poistopainike Kortin kansi Toimintatilan valitsin g s. 11 Säätöpyörä g s. 13, s. 64 SSWF-merkkivalo g s. 93 Salamakenkä g s. 9 Virtakytkin F (Valotuksen korjaus) - painike g s. 4 Laukaising s FI

5 Salama g s. 8 Peili Objektiivin kiinnityksen kohdistusmerkki Objektiivin lukitusnasta Objektiivin irrotuspainike Itselaukaisimen / Kauko-ohjauksen valo / Kauko-ohjauksen vastaanotin g s. 33 Kiinnitys (Kiinnitä objektiivi välittömästi runkotulpan irrotettuasi välttääksesi pölyn ja roskien pääsyn kameran rungon sisään.) Paristokotelon lukitsin Paristokotelon kansi Jalustan alusta Aloitusohjeet Pariston lataaminen Lataa paristo käyttäen mukanatoimitettua laturia. Paristo ei ostettaessa ole täysin ladattu. Muista ladata paristo ennen käyttöä. Litium-ioniparisto (BLM-1) Latausnäyttö Punainen valo: lataus käynnissä Vihreä valo: lataus suoritettu (Latauksen kesto: noin 5 tuntia) 3 Irrota suojus paristosta. Litium-ionilaturi (BLM-) 1 AC-johto FI 5

6 Hihnan kiinnitys 1 3 Huomaa Kiinnitä hihna oikein kuvassa esitetyllä tavalla, jotta kamera ei pääse putoamaan. Jos hihna on väärin kiinnitetty ja kamera putoaa, Olympus ei vastaa näin aiheutetuista vahingoista. Pariston asennus 1 Varmista, että kameran virtakytkin on asennossa OFF. Pariston lukitus 3 Pariston poistaminen Avaa pariston lukko painamalla sitä ja poista paristo. Asennussuunnan osoittava merkki Objektiivin kiinnitys kameraan 1 3 Irrota runkotulppa kamerasta ja takasuojus objektiivista (vastapäivään). Kohdista kamerassa oleva objektiivin kiinnityksen kohdistusmerkki (punainen) objektiivissa olevaan kohdistusmerkkiin (punainen), ja aseta sitten objektiivi kameran runkoon. Kierrä objektiivia myötäpäivään, kunnes kuulet sen naksahtavan. Irrota objektiivisuojus. Objektiivin kiinnityksen kohdistusmerkki (punainen) Kohdistusmerkki (punainen) 1 Objektiivisuojus Objektiivin irrotus kamerasta Paina objektiivin irrotuspainiketta ja irrota objektiivi kamerasta kiertämällä sitä vastapäivään. g Kameran kaavakuva (s. 4) 6 FI

7 Kortin asentaminen Avaa kortin kansi ja aseta kortti paikoilleen. Compact Flash / Microdrive Työnnä kortin kosketinosaa aukkoon niin pitkälle kuin se menee. xd-picture Card Työnnä korttia sisään kuvan osoittamalla tavalla kunnes se lukkiutuu. Merkki CF-korttipaikka xd-kuvakorttipaikka Huomaa Älä työnnä korttia kynällä tai vastaavalla kovalla tai terävällä esineellä. Älä koskaan avaa paristokotelon tai muistikortin kantta, tai poista paristoa tai muistikorttia kameran ollessa kytkettynä päälle. Se saattaa tuhota kortille tallennetut tiedot. Tuhottuja tietoja ei voi palauttaa muistiin. Kortin poistaminen Poista kortti sen jälkeen, kun korttiluvun valo on sammunut. Poistopainike Korttiluvun valo Compact Flash / Microdrive Paina poistopainike täysin sisään, anna sen ponnahtaa ulos ja paina se taas täysin sisään. xd-picture Card Paina sisällä olevaa korttia kevyesti, ja se työntyy ulos. FI 7

8 Valmistelut Virta päällä Aseta virtakytkin asentoon ON. Virta kytketään pois asettamalla virtakytkin asentoon OFF. Aseta toimintatilan valitsin asentoon P. SSWF-merkkivalo INFO-painike Näyttöruutu Kun kameraan kytketään virta, näyttöruudussa näkyy ohjauspaneeli. Mikäli ohjauspaneeli ei tule näyttöön, paina INFO-painiketta. Pariston teho Kun kameraan kytketään virta, tai jäljellä oleva paristoteho on matala, paristotehon ilmaisimen näyttö vaihtelee. Syttyy (vihreä) Jäljellä oleva paristoteho: korkea. * Syttyy *1 (punainen) Jäljellä oleva paristoteho: matala. Lataa paristo. [BATTERY EMPTY] tulee näyttöön. Jäljellä oleva paristoteho: lopussa. *1 Vilkkuu etsimessä. * Digitaalikamerasi virrankulutus vaihtelee suuresti käyttötavasta ja käyttöolosuhteista riippuen. Joissakin olosuhteissa kamera saattaa varoituksetta kytkeytyä pois päältä paristotehon ollessa matalalla. Pölynpoistotoiminto Pölynpoistotoiminto aktivoituu automaattisesti, kun kamerassa on virta päällä. Pölyn ja lian poistamiseen kuvantallentimen suodatinpinnalta käytetään ultraääniaaltoja. SSWF (Super Sonic Wave Filter)-merkkivalo vilkkuu pölynpoiston toimiessa. Päivämäärän / kellonajan asetus Päivämäärä- ja kellonaikatiedot tallennetaan kortille yhdessä kuvien kanssa. Tiedoston numero sisältyy myös päivämäärä- ja kellonaikatietoihin. Aseta oikea päivämäärä ja kellonaika ennen kameran käyttöä. Paina MENU-painiketta. 1 g Kameran kaavakuva (s. 4) 8 FI

9 Valitse painikkeilla ac kohta [ ], paina sitten d. Valitse painikkeilla ac kohta [X], paina sitten d. Valittu kohta esitetään näytössä vihreänä. Valitse painikkeilla ac joku seuraavista päivämäärämuodoista: Y-M-D, M-D-Y, D-M-Y. Paina d. Aseta painikkeilla ac vuosi, paina sitten d siirtyäksesi kuukauden asetukseen. Toista nämä toimenpiteet, kunnes päivämäärä ja kellonaika on kokonaan asetettu. Aika näytetään 4 tunnin muodossa. Paina i-painiketta. Huomaa Päiväyksen ja kellonajan asetukset palautuvat tehdasasetuksiin, jos kamera jätetään noin päiväksi ilman paristoa. Asetukset nollautuvat tätä nopeammin, jos paristo on ollut kamerassa vain lyhyen ajan ennen poistamista. Peruskäyttö Etsimen diopterin säätö Irrota objektiivisuojus, katso etsimen läpi ja kierrä diopterin säätörengasta vähän kerrallaan. Säätö on tehty, kun näet AF-kehyksen tarkasti. AF-kehys Diopterin säätörengas Etsin Näyttöruudun kulman säätäminen 1 3 Näyttöruudun kulmaa voidaan muuttaa vastaamaan kuvausympäristön vaatimuksia. Kulmaa voidaan muuttaa pisteviivojen osoittamalla alueella. Huomaa Älä käytä näyttöruudun käsittelyyn liikaa voimaa. Kun kiinnität kameran jalustaan, pidä huolta siitä, että näyttöruudun pohja ei osu levyyn. Pidä huolta siitä, että et vahingoita näyttöruudun takaosaa ja metallista liitosaluetta. FI 9

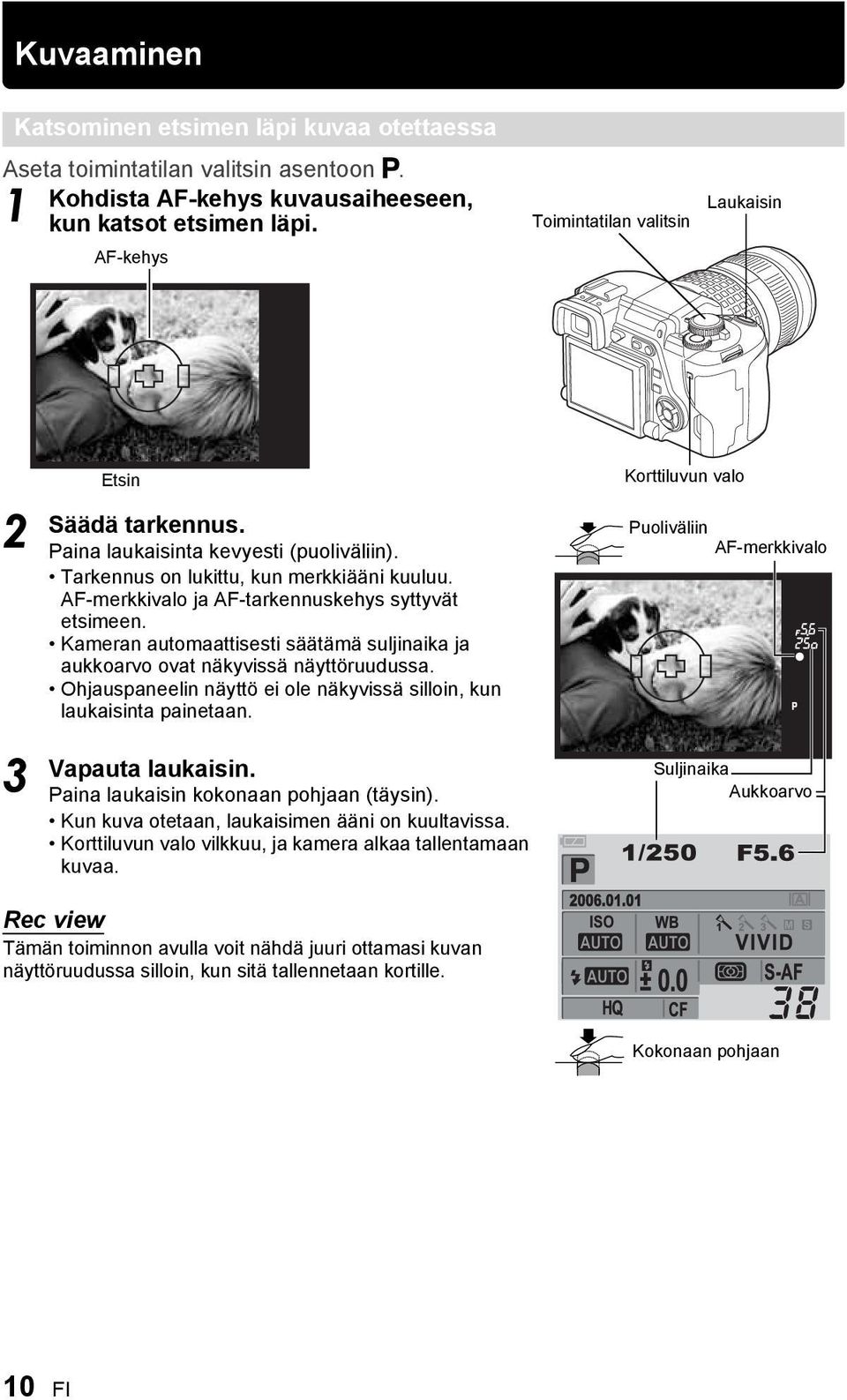

10 Kuvaaminen Katsominen etsimen läpi kuvaa otettaessa Aseta toimintatilan valitsin asentoon P. Kohdista AF-kehys kuvausaiheeseen, 1 kun katsot etsimen läpi. AF-kehys Toimintatilan valitsin Laukaisin 3 Etsin Säädä tarkennus. Paina laukaisinta kevyesti (puoliväliin). Tarkennus on lukittu, kun merkkiääni kuuluu. AF-merkkivalo ja AF-tarkennuskehys syttyvät etsimeen. Kameran automaattisesti säätämä suljinaika ja aukkoarvo ovat näkyvissä näyttöruudussa. Ohjauspaneelin näyttö ei ole näkyvissä silloin, kun laukaisinta painetaan. Vapauta laukaisin. Paina laukaisin kokonaan pohjaan (täysin). Kun kuva otetaan, laukaisimen ääni on kuultavissa. Korttiluvun valo vilkkuu, ja kamera alkaa tallentamaan kuvaa. Korttiluvun valo Puoliväliin AF-merkkivalo Suljinaika Aukkoarvo Rec view Tämän toiminnon avulla voit nähdä juuri ottamasi kuvan näyttöruudussa silloin, kun sitä tallennetaan kortille. Kokonaan pohjaan 10 FI

11 Toimintatilan valitsimen käyttö Tämän toimintatilan avulla voit helposti vaihtaa kameran asetuksia kohteen ja kuvanottoympäristön mukaisesti. 1 Helpot kuvaustilat Tässä kamerassa on optimaaliset asetukset eri kohteille. Voit myös muuttaa asetuksia riippuen toimintatilasta g (s. 15) i Muotokuvien otto muotokuvatyylisten valokuvien ottoa varten henkilöistä. l Maisemakuvien otto maisema- ja muuhun ulkokuvaukseen. & Makrokuvaus lähikuvaukseen (makrokuvaus). j Urheilukuvien otto nopean liikkeen kuvaukseen ilman epätarkkuutta. / Hämäräkuvaus ja muotokuvaus sekä pääkohteen että taustan kuvaamista varten hämärässä. g Tilannekohtainen ohjelma 0 erilaista tilannekohtaista ohjelmaa, joita voi käyttää erittäin monissa kuvaustilanteissa. g (s. 15) Kameran toimintojen käyttäminen Vaativammat kuvaustilat P Kuvausohjelmat Näin voidaan kuvata käyttäen kameran asettamaa aukkoarvoa ja suljinaikaa. g (s. 16) A Kuvaus aukonsäädöllä Näin aukkoarvo voidaan säätää käsin. Kamera säätää suljinajan automaattisesti. g (s. 17) S Kuvaus suljinajan säädöllä Näin suljinaika voidaan säätää käsin. Kamera säätää aukon suuruuden automaattisesti. g (s. 18) M Manuaalinen kuvaus Näin voidaan aukkoarvo ja suljinaika säätää käsin. g (s. 19) FI 11

12 Toimintojen käyttö Ohjauspaneelin näyttö 1 Kameran toimintojen käyttäminen Kun virtakytkin asetetaan asentoon ON, ohjauspaneelin näyttö (kuvausinformaatio) näkyy LCD-näytössä. g Kameran kaavakuva (s. 4) Näyttö vaihtuu aina silloin, kun INFO-painiketta painetaan. Kun toimintatilan valitsin on asennossa g, näyttöön tulee tilannevalikko. (g s. 15) Ohjauspaneeli Normaali Yksityiskohtainen Ei pala Toimintoasetusten muuttaminen Kameran toimintoasetuksien muuttamiseen on kolme perustapaa. Muuttaminen katsottaessa ohjauspaneelin näyttöä (g s. 1) Muuttaminen käyttäen suorapainikkeita (g s. 13) Muuttaminen valikosta (g s. 13) Toimintojen muuttaminen käyttäen ohjauspaneelin näyttöä Valitse kohde ohjauspaneelin näytöstä ja muuta asetusta. Paina i-painiketta. 1 g Kameran kaavakuva (s. 4) Kohdistin syttyy ohjauspaneelissa. 3 Ohjauspaneeli Kohdistin Suoravalikko 1 FI Käytä nuolipainiketta p siirtämään kohdistin toimintoon, jonka haluat muuttaa. Esim. Asetettaessa valkotasapainoa Käännä säätöpyörää asetuksen muuttamiseksi. Jos painat painiketta i kun kohde on valittuna, sen toiminnon valikko ilmestyy näyttöön. Käännä säätöpyörää asetuksen muuttamiseksi. Jollet käytä säätöpyörää muutaman sekunnin aikana, muuttamasi asetukset vahvistetaan ja ohjauspaneelin näyttö palautuu ennalleen.

13 Ohjauspaneelin käyttötoimenpiteet Tässä käyttöohjeessa esitetään ohjauspaneelin käyttö (ennen suoravalikon tuloa näyttöön) alla kuvatulla tavalla. Esim. Asetettaessa valkotasapainoa i WB i Muuttaminen käyttäen suorapainikkeita Tässä kamerassa on suorapainikkeet, joihin on liitetty toiminnot ja jotka voidaan nopeasti asettaa. Paina sen toiminnon painiketta, jota haluat muuttaa. 1 Suoravalikko tulee näkyviin. Käytä tähän säätöpyörää. Jollet käytä säätöpyörää muutaman sekunnin aikana, muuttamasi asetukset vahvistetaan ja ohjauspaneelin näyttö palautuu ennalleen. g Painikkeen ajastin (s. 69). Voit myös vahvistaa tekemäsi asetuksen painamall a i-painiketta. Voit myös vahvistaa tekemäsi asetuksen etsimestä, jos olet käyttänyt suorapainikkeita. 1 Kameran toimintojen käyttäminen Suorapainikkeet g Kameran kaavakuva (s. 4) Painikkeiden toiminnot näkyvät allaolevasta luettelosta. Suorapainikkeet Toiminto Ks. sivu 1 WB Valkotasapainon painike Asettaa valkotasapainon s. 45 AF Tarkennustilan painike Asettaa tarkennustilan s ISO ISO-painike Asettaa ISO-herkkyyden s d Mittauspainike Asettaa mittaustilan s j Käyttöpainike Sarjakuvaus / Itselaukaisin / s. 31, s. 3, Kauko-ohjaus s F Valotuksen korjauspainike Valotuksen korjaus s. 4 7 u Live-näkymän painike Live-näkymätoiminto s. 0 8 A/B A/B toimintatilan painike Live-näkymätilan vaihto s. 0 Asetus valikosta 1 Paina MENU-painiketta. Valikko ilmestyy LCD-näyttöruutuun. g Kameran kaavakuva (s. 4) Näyttöön, näyttöruudun alareunaan tulee toimintaohje. CANCEL a: Paina MENU asetusten peruuttamiseksi. SELECT / :Paina dackohdan valitsemiseksi. Näytön kuva vastaa alla kuvattuja nuolipainikkeita. : a : c : d : b GO f :Paina i asetustesi vahvistamiseksi. FI 13

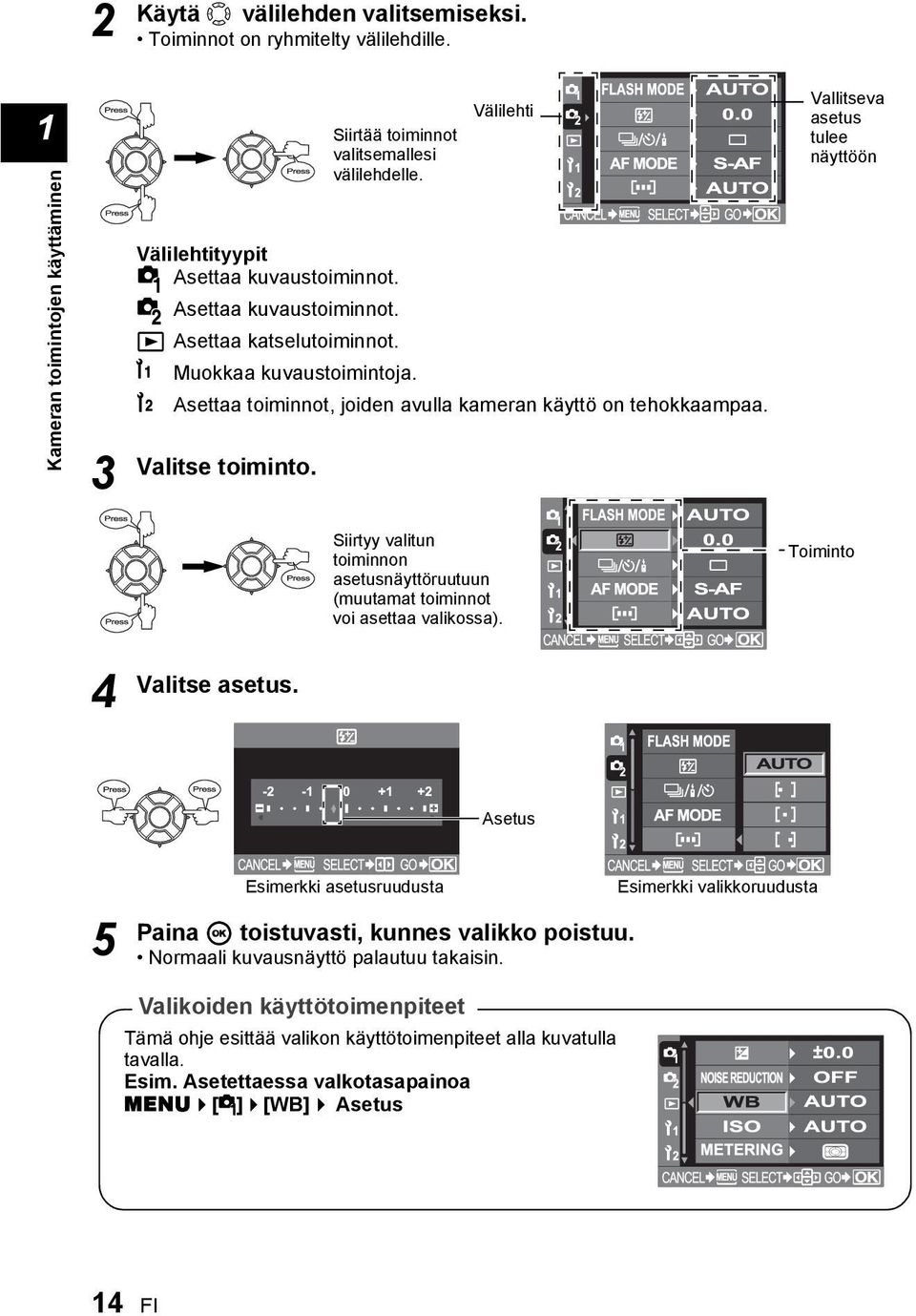

14 Käytä välilehden valitsemiseksi. Toiminnot on ryhmitelty välilehdille. 1 Kameran toimintojen käyttäminen 3 Välilehtityypit Asettaa kuvaustoiminnot. Asettaa kuvaustoiminnot. q Asettaa katselutoiminnot. Muokkaa kuvaustoimintoja. Asettaa toiminnot, joiden avulla kameran käyttö on tehokkaampaa. Valitse toiminto. Siirtää toiminnot valitsemallesi välilehdelle. Välilehti Vallitseva asetus tulee näyttöön Siirtyy valitun toiminnon asetusnäyttöruutuun (muutamat toiminnot voi asettaa valikossa). Toiminto 4 Valitse asetus. Asetus 5 Esimerkki asetusruudusta Paina i toistuvasti, kunnes valikko poistuu. Normaali kuvausnäyttö palautuu takaisin. Esimerkki valikkoruudusta Valikoiden käyttötoimenpiteet Tämä ohje esittää valikon käyttötoimenpiteet alla kuvatulla tavalla. Esim. Asetettaessa valkotasapainoa MENU [W] [WB] Asetus 14 FI

15 Kuvaustilat Tällä kameralla on erilaisia kuvaustiloja, jotka voidaan valita toimintatilan valitsimella. g Kameran kaavakuva (s. 4). Helpot kuvaustilat Valitse kuvaustilanteesta riippuen. Kamera säätää automaattisesti vastaavat kuvausolosuhteet. i Muotokuva l Maisema & Makro j Urheilu / Hämäräkuvaus ja muotokuvaus g 0 erilaista tilannekohtaista ohjelmaa. g Tilannekohtainen ohjelma (s. 15) Asetus Aseta toimintatilan valitsin tilaan, jota haluat käyttää. Kohtaan g, katso g Tilannekohtainen ohjelma (s. 15). Kuvaaminen Vaativammat kuvaustilat Voit säätää aukkoarvon ja suljinajan vaativampaa kuvaamista ja suurempaa luomisvapautta varten. P Kuvausohjelmat (g s. 16) A Kuvaus aukonsäädöllä (g s. 17) S Kuvaus suljinajan säädöllä (g s. 18) M Manuaalinen kuvaus (g s. 19) Kohtaa A/S/M varten aseta ensin suljinaika tai aukko. g A: Kuvaus aukonsäädöllä (s. 17), S: Kuvaus suljinajan säädöllä (s. 18), M: Manuaalinen kuvaus (s. 19) Kuvausolosuhteisiin sopivan tilan valinta Paina laukaisinta alaspäin puoliväliin tarkennusta varten ja sitten kokonaan alas kuvan ottamiseksi. Kun laukaisin on painettuna puoliväliin, etsimessä näkyy oikealla oleva kuva. Suljinaika AF-merkkivalo Aukkoarvo Tilannekohtainen ohjelma Valotustila Etsin Kun valitset kuvaustilanteeseen sopivan ohjelman, kamera valitsee kuvausolosuhteisiin nähden optimaaliset asetukset. Toisin kuin toimintatilan valitsimen tilannekohtaisessa ohjelmassa, tässä useimpia toimintoja ei voi muuttaa. Aseta toimintatilan valitsin asentoon g. 1 3 Valitse tilannekohtainen ohjelma käyttämällä ac. Näyttöön tulee valitun toimintatilan kuvaus ja esimerkkikuva. Paina i-painiketta. Kamera siirtyy kuvauksen valmiustilaan. Asetusta muutetaan painamalla uudelleen i -painiketta. FI 15

16 Tilannekohtaiset ohjelmat Kuvausolosuhteisiin sopivan tilan valinta Kuvake Tila Kuvake Tila I 1 PORTRAIT J 11 MACRO L LANDSCAPE r 1 NATURE MACRO K 3 LANDSCAPE+PORTRAIT & 13 CANDLE G 4 NIGHT SCENE * 14 SUNSET U 5 NIGHT+PORTRAIT ( 15 FIREWORKS G 6 16 DOCUMENTS J 7 SPORT s 17 PANORAMA H 8 HIGH KEY g 18 BEACH & SNOW I 9 LOW KEY B 19 UNDER WATER WIDE q 10 IMAGE STABILIZATION A 0 UNDER WATER MACRO Vaativammat kuvaustilat P: Ohjelmakuvaus Kamera asettaa automaattisesti optimaaliset suljinajan ja himmenninaukon koon kohteen kirkkaudesta riippuen. Voit myös muuttaa ohjelmaa, mikäli suljinajan ja himmenninaukon yhdistelmää on muutettava, mutta EV (valotusarvo) pidetään oikeana. Aseta toimintatilan valitsin asentoon P. Suljinaika Aukkoarvo Ohjauspaneeli-näyttö AF-merkkivalo Valotustila Etsin Aukkoarvot ja suljinajat toimintatilassa P Toimintatilassa P kamera on ohjelmoitu siten, että aukkoarvo ja suljinaika valitaan automaattisesti kohteen kirkkaudesta riippuen alla kuvatulla tavalla. Ohjelmakäyrä vaihtelee riippuen käytetystä objektiivista. 16 FI Käytettäessä ED 50 mm F MACRO - objektiivia (esim. silloin, kun EV on 7, aukon arvoksi asetetaan F ja suljinajaksi 1/30.) Käytettäessä 14 mm 54 mm F zoom-objektiivia (polttoväli: 54 mm) Käytettäessä 14 mm 54 mm F zoom-objektiivia (polttoväli: 14 mm) Suljinaika Aukkoarvo

17 Ohjelmanmuutos (%) Kun liikutat säätöpyörää P-tilassa, voit muuttaa suljinajan ja himmenninaukon yhdistelmää ja samalla säilyttää optimaalisen valotuksen. Ohjelmanmuutos-asetus ei poistu kuvaamisen päätyttyä. Ohjelmanmuutos-asetus perutaan kääntämällä säätöpyörää niin, että etsimen tai ohjauspaneelin näytön toimintatapa % vaihtuu merkintään P, tai kytkemällä virta pois. Ohjelmanmuutos ei ole käytettävissä, kun käytetään salamaa. A: Kuvaus aukonsäädöllä Kamera asettaa automaattisesti optimaalisen suljinajan valitsemallesi aukkoarvolle. Kun avaat aukkoa (aukkoarvo pienenee), kamera tarkentaa lyhyemmällä alueella (pieni syväterävyys) ja saa aikaan kuvan, jonka tausta on epätarkka. Kun suljet aukkoa (aukkoarvo suurenee), kamera tarkentaa pitemmällä alueella. Käytä tätä toimintotapaa, kun haluat muuttaa taustan tarkkuuden esitystä. Voit ennen kuvaamista tarkistaa esikatselutoiminnolla, miltä kuvan tausta tulee näyttämään. g Esikatselutoiminto (s. 1) Aseta toimintatilan valitsin asentoon A ja aseta aukkoarvo kääntämällä säätöpyörää. Avaa aukkoa (f-arvo pienenee) Suljinaika AF-merkkivalo Valotustila Etsin Aukkoarvo Kun aukkoarvo (f-arvo) on pienentynyt Kuvausolosuhteisiin sopivan tilan valinta Sulje aukkoa (f-arvo suurenee) Kun aukkoarvo (f-arvo) on suurentunut Etsimen näyttö, kun laukaisin on painettu puoliväliin. Suljinaika Aukkoarvo Suljinaika Aukkoarvo AF-merkkivalo Valotustila Etsin Ylivalotus, jos suljinajan näyttö vilkkuu. Aseta suurempi aukkoarvo (f-arvo). AF-merkkivalo Valotustila Etsin Alivalotus, jos suljinajan näyttö vilkkuu. Alenna aukkoarvoa (f-arvo). FI 17

18 VIHJEITÄ Suljinajan näyttö ei lakkaa vilkkumasta sen jälkeen, kun aukkoarvoa on muutettu Mikäli suljinajan näyttö vilkkuu, kun suljinaika on asetettu lyhyeksi, aseta ISO-herkkyys alempaan arvoon tai käytä yleisesti myytävää harmaasuodatinta (valon määrän säätämiseen). g ISO valoherkkyyden asettaminen (s. 44) Mikäli suljinajan näyttö vilkkuu, kun suljinaika on asetettu pitkäksi, aseta ISO-herkkyys korkeampaan arvoon. g ISO valoherkkyyden asettaminen (s. 44) Kuvausolosuhteisiin sopivan tilan valinta EV-asetuksen porrastusvälin muuttaminen: g EV-asetuksen porrastus (s. 6) Tarkista syväterävyys valitulla aukkoarvolla: g Esikatselutoiminto (s. 1). S: Kuvaus suljinajan säädöllä Kamera asettaa automaattisesti optimaalisen aukkoarvon valitsemallesi suljinajalle. Aseta suljinaika sen mukaisesti, minkätyyppisen efektin haluat saada. Lyhyemmällä suljinajalla voit tallentaa nopeasti liikkuvan kohteen tarkkana, kun taas pitkällä suljinajalla liikkuva kohde näkyy epätarkkana saaden aikaan nopeuden tai liikkeen tunnun. Aseta toimintatilan valitsin asentoon S ja aseta suljinaika kääntämällä säätöpyörää. Pitkä suljinaika Lyhyellä suljinajalla voi nopean toimintatilanteen tallentaa terävänä. Etsimen näyttö, kun laukaisin on painettu puoliväliin. Suljinaika Aukkoarvo Lyhyempi suljinaika Pitkä suljinaika aiheuttaa nopean liikkeen näkymisen epätarkkana. Tämä epätarkkuus synnyttää dynaamisen liikkeen vaikutelman. Suljinaika Aukkoarvo AF-merkkivalo Valotustila AF-merkkivalo Valotustila Etsin Etsin Mikäli aukkoarvon näyttö vilkkuu minimiarvossa, * oikeaa valotusta ei ole saavutettu (alivalotus). Alenna suljinaikaa. Mikäli aukkoarvon näyttö vilkkuu maksimiarvossa, * oikeaa valotusta ei ole saavutettu (ylivalotus). Nosta suljinaikaa. * Aukkoarvo vaihtelee sen näytön vilkkuessa objektiivin tyypistä ja polttovälistä riippuen. 18 FI

19 VIHJEITÄ Kuva näyttää sumealta Kameran tärähtämisen aiheuttama kuvan epäonnistumisen vaara kasvaa huomattavasti makro- ja ultratelekuvauksessa. Nosta suljinaikaa tai käytä jalustaa kameran pitämiseksi liikkumattomana. Aukkoarvon näyttö ei lakkaa vilkkumasta sen jälkeen, kun suljinaikaa on muutettu Mikäli aukkoarvon näyttö vilkkuu maksimiarvossa, aseta ISO-herkkyys alempaan arvoon tai käytä yleisesti myytävää harmaasuodatinta (valon määrän säätämiseen). g ISO valoherkkyyden asettaminen (s. 44) Mikäli aukkoarvon näyttö vilkkuu minimiarvossa, aseta ISO-herkkyys korkeampaan arvoon. g ISO valoherkkyyden asettaminen (s. 44) EV-asetuksen porrastusvälin muuttaminen: g EV-asetuksen porrastus (s. 6) M: Manuaalinen kuvaus Voit säätää aukon ja suljinajan manuaalisesti. Voit tarkistaa, miten paljon tämä eroaa oikeasta valotuksesta käyttämällä valotustason ilmaisinta. Tämä tila tarjoaa sinulle enemmän luomisvapautta. Voit siinä tehdä asetuksia haluamallasi tavalla oikeasta valotuksesta piittaamatta. Kuvaus bulbtilassa on myös mahdollista, ja voit sen avulla ottaa kuvia tähtitaivaasta tai ilotulituksesta. g Kuvaus bulb-tilassa (s. 0) Aseta toimintatilan valitsin asentoon M ja säädä arvo kääntämällä säätöpyörää. Suljinajan asettaminen : käännä säätöpyörää. Aukkoarvon asettaminen: käännä säätöpyörää samalla kun pidät alaspainettuna F (valotuksen korjaus) -painiketta. Asetus [DIAL] mahdollistaa vaihdon vastakkaisiin säätöihin. g Säätöpyörän toimintojen muuttaminen (s. 64) Käytettävissä olevat aukkoarvot vaihtelevat objektiivin tyypin mukaan. Suljinaika voidaan asettaa arvoihin 1/ (sek.) tai [BULB]. Aukkoarvo ja suljinaika muuttuvat säätöpyörää pyörittäessä 1/3 EV -askelin. Tätä askelta voi myös muuttaa yksilöllisillä asetuksilla. g EV-asetuksen porrastus (s. 6) Kuvausolosuhteisiin sopivan tilan valinta Valotustason ilmaisin näkyy ohjauspaneelinäytössä, ja näyttää sillä hetkellä valittuna oleville aukolle ja suljinajalle lasketun valotusarvon ja siihen verrattavan kameran optimaalisena pitämän valotusarvon välisen eron (välillä 3 EV EV). Alivalotus Valotustason ilmaisin Ylivalotus Optimaalinen valotus Kohinaa kuvissa Kuvattaessa pitkillä, 30 tai useamman sekunnin suljinajoilla saattaa kuvaruudussa esiintyä kohinaa, tai kuva on ylikirkas kuvaruudun vasemmassa yläosassa. Nämä ilmiöt syntyvät, kun virtaa pääsee kehittymään kuvantallentimen sellaisissa osissa, jotka eivät normaalisti ole valolle altistuneina ja tämä puolestaan johtaa lämpötilan nousuun kuvantallentimessa tai kuvantallentimen käyttöpiirissä. Näin saattaa tapahtua kuvattaessa korkealla ISO-asetuksella kuumassa ympäristössä. Kohinanpoistotoiminto auttaa alentamaan tätä kohinaa. g Kohinanpoisto (s. 49) FI 19

20 Kuvaus bulb-tilassa Voit ottaa kuvan bulb-valotustilassa, jolloin suljin pysyy auki niin kauan kuin pidät laukaisinta painettuna (jopa 8 minuuttia). Aseta suljinajaksi [BULB] toimintatilassa M. Bulb-kuvaus on mahdollista myös käyttäen lisävarusteena saatavaa kauko-ohjausta (RM-1). g Kuvaus bulb-tilassa kauko-ohjauksessa (s. 34) Kuvausolosuhteisiin sopivan tilan valinta Live-näkymä Kohde on mahdollista hakea LCD-näyttöruutuun ja tarkistaa kuvakompositio, tai ottaa kuva samalla kun sitä katsellaan suurennetusta LCD-näyttöruudusta. Paina painiketta u. Kohde ilmestyy LCD-näyttöruutuun. Kuvaustietojen näyttö voidaan kytkeä pois päältä painamalla painiketta INFO. Suljinaika Aukkoarvo Tilan näyttö Valotuksen korjausarvo u -painike A/B -tila Tallennustila Kortti Muistiin mahtuva kuvamäärä INFO-painike A/B -painike Kohdistusmerkki Live-näkymässä on kaksi tilaa: A-tila ja B-tila (MF-lukitus). Niiden välillä voidaan vaihdella kuvaustilanteen mukaan. Paina painiketta A/B valikon saamiseksi näyttöön. Valitse säätöpyörällä haluamasi kohta, paina sitten painiketta i. Tuettu tila A-tila B-tila Kuvaustilat (toimintatilan valitsin: i, l, &, j, /) Kuvaustilat (P, A, S, M) Tilannekohtainen ohjelma (g) k Sarjakuvaus Suurennettu näyttö k : Tuettu k: Ei tuettu Huomaa Kun käytetään A-tilaa ja oikeata mittausta ei ehkä saavuteta, voidaan okulaarin suljin sulkea. Kun käytetään A-tilaa, asetukset eivät tule etsimen näyttöön. Kun käytetään B-tilaa ja näyttöruudussa on erittäin valovoimainen kohde, kuva saattaa olla näytössä tumma, mutta se tallentuu kuitenkin normaalisti. 0 FI

21 Suurennettu näyttö (B-tila) Kohde on mahdollista suurentaa 10-kertaiseksi näyttöön. Tarkennuksen voi myös vahvistaa tai säätää suurennetussa kuvassa. Tämä tila kestää vain 8 minuuttia. Paina painiketta INFO suurennetun näytön kytkemiseksi päälle. 1 3 Käytä p kehyksen siirtämiseksi ja paina painiketta i. Kehyksen sisällä oleva alue suurentuu näyttöön. Paina ja pidä painiketta i suurennuskehyksen palauttamiseksi takaisin keskelle. Kierrä tarkennusrengasta ja tarkenna kohde. Huomaa Automaattitarkennusta ei voi käyttää B-tilassa. Jos B-tilaa käytetään pitemmän aikaa, kuvantallentimen lämpötila aiheuttaa sen, että erittäin ISOherkissä kuvissa esiintyy kohinaa ja ne ovat väriltään epätasaiset. Vähennä joko ISO-herkkyyttä tai kytke kamera pois päältä joksikin aikaa. Objektiivin vaihtaminen keskeyttää live-näkymän. Ei ole mahdollista vaihtaa asetuksia käyttämällä suorapainikkeita. Kuvausolosuhteisiin sopivan tilan valinta Apuviivojen näyttö Kun kuvakompositio on vahvistettu LCD-näyttöruudussa, apuviivat voidaan hakea näyttöön. Aseta näyttöruudut kun live-näkymä on A-tilassa ja kun se on B-tilassa. MENU [Y] [FRAME ASSIST] [A MODE] OFF PASSPORTC PASSPORTD [B MODE] OFF GOLDEN SECTION GRID SCALE Esikatselutoiminto Jos säädät aukkoa, etsimessä näkyy kuvassa vallitseva syväterävyys (välimatka lähimmästä etäisimpään näkyviin saatavaan pisteen välillä, joka on terävä ), sekä valitun aukon arvo. Jotta esikatselutoiminnon saa kytkettyä päälle painikkeella j, täytyy edeltäkäsin asettaa j-painikkeen toiminto valikossa. g j-painikkeen toiminto (s. 64) Paina painiketta j käyttääksesi esikatselutoimintoa. g Kameran kaavakuva (s. 4) FI 1

22 Jos oikea tarkennus ei onnistu (tarkennuksen lukitus) 3 Eri kuvaustoimintoja Kameran automaattitarkennus ei mahdollisesti pysty tarkentamaan kohteeseen alla kuvatuissa tilanteissa (esim. jos kohde ei ole kuvan keskellä tai jos kohteen kontrasti on ympäristöä heikompi jne.). Jos näin tapahtuu, helpoin ratkaisu on käyttää tarkennuksen lukitusta. Tarkennuksen lukituksen käyttö (jos tarkennuskohde ei ole kuvan keskellä) 1 Säädä AF-kehys kuvattavan kohteen tarkennuksen mukaan ja paina laukaisinta puoliväliin, kunnes AF-merkkivalo syttyy. Tarkennus on lukittu. AF-merkkivalo ja AF-tarkennuskehys syttyvät etsimeen. Jos AF-merkkivalo vilkkuu, paina laukaisin uudelleen puoliväliin. Ohjauspaneeli poistuu näytöstä. g Kameran kaavakuva (s. 4) Samalla kun painat laukaisinta puoliväliin, siirry haluttuun kuvakompositioon ja paina laukaisin kokonaan alas. Korttiluvun valo vilkkuu, kun kuvaa tallennetaan kortille. AF-kehys AF-merkkivalo Jos kohteen kontrasti on ympäristöä heikompi Jos kohteen kontrasti on heikko, kuten riittämättömissä valaistusolosuhteissa tai jos kohde ei näy selvästi sumun takia, tarkennusta ei ehkä voi suorittaa. Tarkenna (lukitse tarkennus) hyväkontrastiseen kohteeseen, joka on samalla etäisyydellä kuin aiottu kohde, rajaa kohde uudelleen ja ota sitten kuva. Automaattinen haarukointi Voit käyttää tätä toimintoa, jos olet epävarma valotuksen tai valkotasapainon säädöistä etkä halua muuttaa niitä jatkuvasti kuvaa ottaessasi. Kameralla voidaan tehdä seuraavantyyppisiä automaattisia haarukointeja: Automaattinen haarukointi Vertailu Ks. sivu AE-haarukointi Ottaa monta kuvaa eri valotusarvoilla. s. 3 WB-haarukointi * Kehittää yhdestä kuvasta kuvia eri s. 4 valkotasapainoilla. MF-haarukointi Ottaa monta kuvaa eri tarkennuspisteillä. s. 4 Salamahaarukointi Ottaa monta kuvaa vaihdellen salaman valon määrää joka kuvalle. * WB-haarukoinnin toimintoa voidaan käyttää samanaikaisesti muiden haarukointitoimintojen kanssa. s. 8 FI
