DIGITAALIKAMERA SUOMI PERUSKÄYTTÖOHJE

Transkriptio

1 DIGITAALIKAMERA SUOMI PERUSKÄYTTÖOHJE Lisätietoja kameran liittämisestä PC:hen ja mukana toimitetun ohjelman asennuksesta saat kameran englanninkielisestä ohjekirjasta kamerapakkaukseen sisältyvältä CD-ROM-levyltä.

2 Ennen kuin otat kamerasi käyttöön, lue tämä käyttöohje huolellisesti varmistaaksesi, että käytät kameraasi oikein. Suosittelemme, että otat koekuvia tottuaksesi kameraasi ennen tärkeiden kuvien ottamista. Voidakseen jatkuvasti parantaa tuotteitaan Olympus pidättää oikeuden päivittää tai muuntaa tähän käsikirjaan sisältyviä tietoja. SISÄLLYS Aloittaminen 4 Näppäimet ja valikot 4 Näppäimien ja valitsimien käyttö... 4 Näppäintyypit... 5 Valikoiden käyttö... 9 Valikkotoimintojen luettelo... 2 Kuvaaminen 24 Automaattitarkennus (AF) Automaattitarkennuskehyksen valinta Tarkennustapa Valotustapa Esikatselutoiminto Valotuksen korjailu Mittaustoiminto Automaattivalotuksen lukitus Automaattivalotuksen haarukointi Kuvaustapa Tallennusmuoto ISO-herkkyys Valkotasapainon asetus... 3 Valkotasapainon asetus yhdellä näpäyksellä... 3 Lisävarusteena saatavat elektroniset salamalaitteet... 3 Katselu 32 Yhden kuvan katselu Lähikuvan katselu/hakemistonäyttö Kuvien suojaus Yhden kuvan poistaminen Valittujen kuvien poistaminen Kaikkien kuvien poistaminen Korttien alustus 35 Tulostusvaraus 36 Kuvien siirto tietokoneelle 37 Virhekoodit 39 Huolto 4 Tekniset tiedot 42 Turvaohjeet 44 Nämä ohjeet ovat vain pikakäyttöön. Yksityiskohtaisempia tietoja tässä käsikirjassa selostetuista toiminnoista saat kameran englanninkielisestä ohjekirjasta kamerapakkaukseen sisältyvältä CD-ROM-levyltä. 2

3 Asiakkaille Pohjois- ja Etelä-Amerikassa Asiakkaille USA:ssa Yhdenmukaisuustodistus Mallinumero : E- Tuotemerkki : OLYMPUS Vastuunalainen osapuoli: Olympus America Inc. Osoite : 2 Corporate Center Drive, Melville, New York U.S.A. Puhelinnumero : FCC-standardien mukaisuus testattu KOTI- JA TOIMISTOKÄYTTÖÖN Tämä laite on FCC-säännöstön osan 5 mukainen. Käytön edellytyksenä on seuraavat kaksi ehtoa: () Tämä laite ei saa aiheuttaa haitallista taajuushäiriötä. (2) Tämän laitteen on pystyttävä ottamaan vastaan kaikki tulevat häiriöt, mukaan lukien tahattoman toiminnan aiheuttava häiriö. Asiakkaille Kanadassa Tämä luokan B digitaalilaite täyttää kaikki Kanadan määräykset taajuushäiriötä aiheuttavista laitteista. Asiakkaille Euroopassa CE merkki osoittaa, että tämä tuote täyttää Euroopan turvallisuus-, terveys-, ympäristöja kuluttajansuojavaatimukset. CE -merkityt kamerat on tarkoitettu myytäviksi Euroopassa. Tavaramerkit IBM on International Business Machines Corporationin rekisteröity tavaramerkki. Microsoft ja Windows ovat Microsoft Corporationin rekisteröityjä tavaramerkkejä. Macintosh on Apple Computer Inc.:n tavaramerkki. Kaikki muut yhtiöiden ja tuotteiden nimet ovat niiden omistajien tavaramerkkejä ja/tai rekisteröityjä tavaramerkkejä. Tässä käyttöohjeessa mainitut kameran tiedostojärjestelmien standardit ovat Japanin elektroniikka- ja tietotekniikkateollisuusliiton Japan Electronics and Information Technology Industries Associationin (JEITA) määrittelemiä Design Rule for Camera File System/DCF standardeja. 3

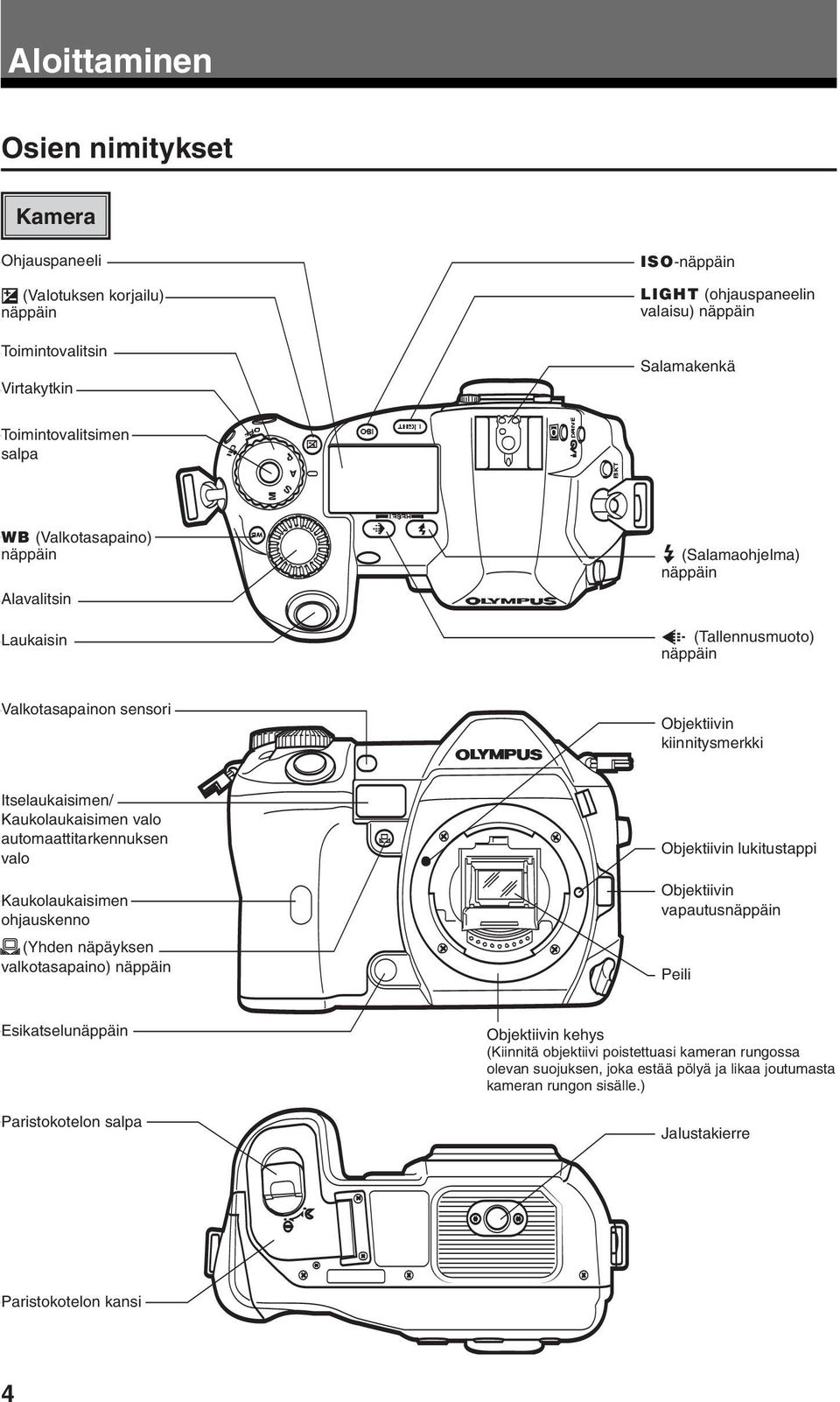

4 Aloittaminen Osien nimitykset Kamera Ohjauspaneeli F (Valotuksen korjailu) näppäin Toimintovalitsin Virtakytkin ISO-näppäin LIGHT (ohjauspaneelin valaisu) näppäin Salamakenkä Toimintovalitsimen salpa WB (Valkotasapaino) näppäin Alavalitsin Laukaisin # (Salamaohjelma) näppäin K (Tallennusmuoto) näppäin Valkotasapainon sensori Objektiivin kiinnitysmerkki Itselaukaisimen/ Kaukolaukaisimen valo automaattitarkennuksen valo Kaukolaukaisimen ohjauskenno (Yhden näpäyksen valkotasapaino) näppäin Objektiivin lukitustappi Objektiivin vapautusnäppäin Peili Esikatselunäppäin Paristokotelon salpa Objektiivin kehys (Kiinnitä objektiivi poistettuasi kameran rungossa olevan suojuksen, joka estää pölyä ja likaa joutumasta kameran rungon sisälle.) Jalustakierre Paristokotelon kansi 4

5 Aloittaminen Diopterin säätökiekko Okulaarin sulkukytkin Päävalitsin AEL-näppäin Korttivalo Hihnan kiinnityssilmukka [...] (Automaattitarkennuskehyksen valinta) näppäin Etsin q (Katselutoiminto) näppäin Monitori (Monitorin suojus on kiinnitettynä.) (Valikko) näppäin Korttikotelon salpa INFO (Kuvaustietojen näyttö) näppäin OK-näppäin 0 (Suojaus ) näppäin Nuolipainike S (Poisto) näppäin (Mittaus) näppäin DRIVE-näppäin BKT (Automaattisen valotuksen haarukoinnin) näppäin Ulkoisen salaman liitin Kaukolaukaisimen liitin DC-IN-liitin Tarkennustapakytkin Korttipaikka Liittimen kansi IEEE 394-liitin USB-liitin VIDEO OUT-liitin Ulossyöttönäppäin Korttikotelon kansi 5

6 Aloittaminen Ohjauspaneelin merkit 8 Salamaohjelma 2 Mittaustoiminto 3 Tarkennustapa 4 Tallennusmuoto 5 Aukon arvo 6 Suljinnopeus Akun tarkistus 8 Tallentuvien stillkuvien määrä 9 Kuvalaadun säätö 0 ISO Värialue 2 Valkotasapaino 3 Kaukolaukaisin 4 Itselaukaisin 5 Valotustason merkkivalo Valotuksen korjailun merkki Automaattitarkennuskehys 6 Tallentuvien peräkkäisten kuvien määrä Valotuksen korjailuarvon merkki [näkyy vain kun on painettu F (valotuksen korjailu) näppäintä 7 Automaattinen valotuksen haarukointi 8 Noise reduction 9 Sarjakuvaus Etsimen merkit Automaattitarkennuskehys 2 Super FP-salama 3 Automaattitarkennuksen lukitus 4 Automaattivalotuksen lukitus 5 Suljinnopeus 6 Aukon arvo 7 Valotustapa 8 Automaattinen valotuksen haarukointi 9 Valkotasapaino 0 Salama Automaattitarkennuksen vahvistusmerkki 2 Automaattitarkennuskehys 3 Mittaustapa 4 Valotustason merkkivalo Valotuksen korjailun merkkivalo 5 Tallentuvien peräkkäisten kuvien määrä Valotuksen korjailuarvo [ilmestyy näkyviin vain kun on painettu F (valotuksen korjailu) näppäintä] 6

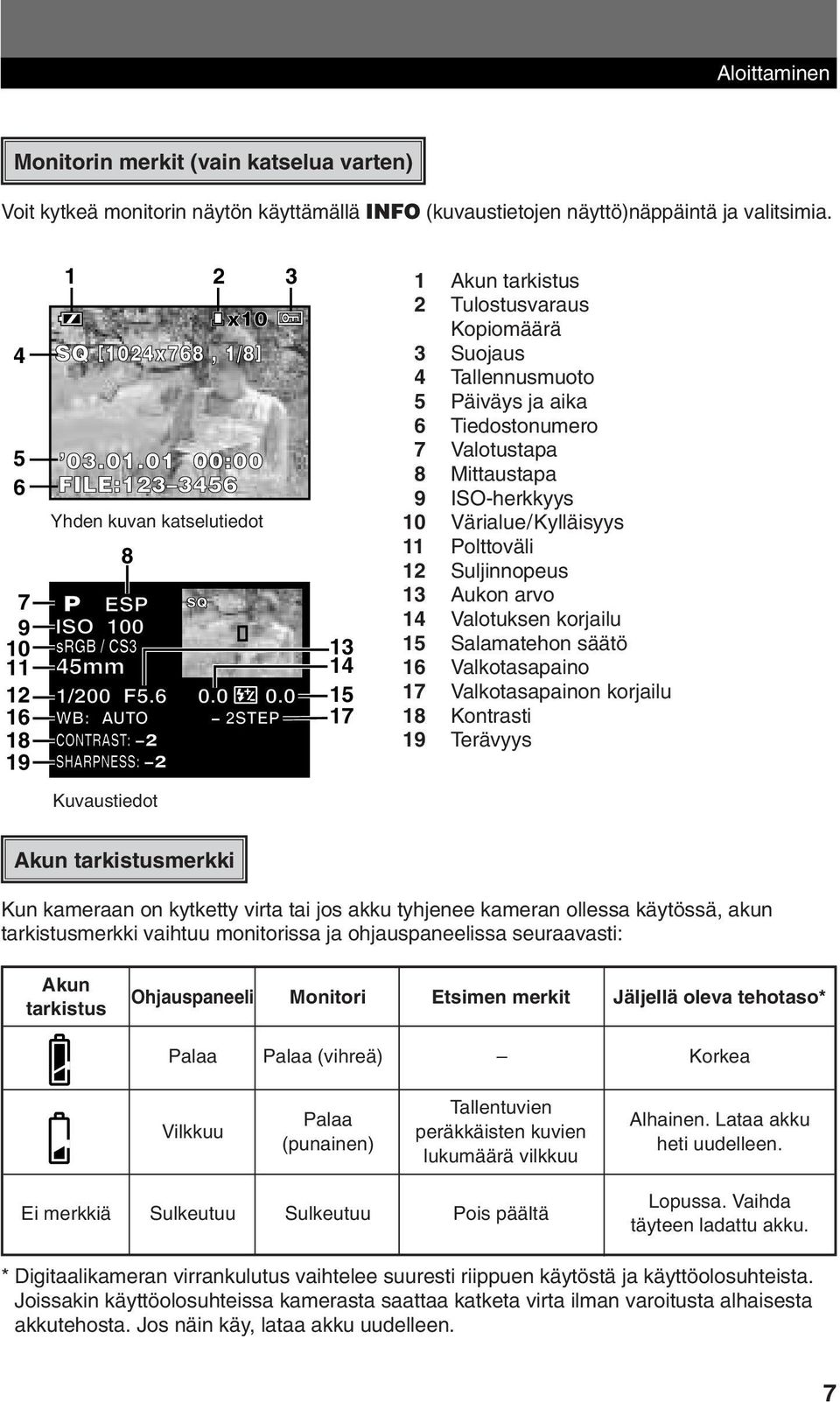

7 Getting Aloittaminen Started Monitorin merkit (vain katselua varten) Voit kytkeä monitorin näytön käyttämällä INFO (kuvaustietojen näyttö)näppäintä ja valitsimia x0 SQ [024x768, /8] :00 FILE: Yhden kuvan katselutiedot 8 P ESP SQ ISO 00 srgb / CS3 45mm /200 F WB: AUTO 2STEP CONTRAST: 2 SHARPNESS: Akun tarkistus 2 Tulostusvaraus Kopiomäärä 3 Suojaus 4 Tallennusmuoto 5 Päiväys ja aika 6 Tiedostonumero 7 Valotustapa 8 Mittaustapa 9 ISO-herkkyys 0 Värialue/Kylläisyys Polttoväli 2 Suljinnopeus 3 Aukon arvo 4 Valotuksen korjailu 5 Salamatehon säätö 6 Valkotasapaino 7 Valkotasapainon korjailu 8 Kontrasti 9 Terävyys Kuvaustiedot Akun tarkistusmerkki Kun kameraan on kytketty virta tai jos akku tyhjenee kameran ollessa käytössä, akun tarkistusmerkki vaihtuu monitorissa ja ohjauspaneelissa seuraavasti: Akun tarkistus Ohjauspaneeli Monitori Etsimen merkit Jäljellä oleva tehotaso* Palaa Palaa (vihreä) Korkea Vilkkuu Palaa (punainen) Tallentuvien peräkkäisten kuvien lukumäärä vilkkuu Alhainen. Lataa akku heti uudelleen. Ei merkkiä Sulkeutuu Sulkeutuu Pois päältä Lopussa. Vaihda täyteen ladattu akku. * Digitaalikameran virrankulutus vaihtelee suuresti riippuen käytöstä ja käyttöolosuhteista. Joissakin käyttöolosuhteissa kamerasta saattaa katketa virta ilman varoitusta alhaisesta akkutehosta. Jos näin käy, lataa akku uudelleen. 7

8 Aloittaminen Hihnan kiinnitys 2 Rengas Pysäytin Hihnan 3 kiinnityssilmukka 4 Akun laittaminen Tässä kamerassa käytetään yhtä Olympus litium-ioni-akkua (BLM-). Älä koskaan käytä mitään muuta akkutyyppiä. Akku ei ole ostettaessa täyteen ladattu. Varmista ennen käyttöä, että akku on ladattu mukana olevalla laturilla (BCM-). Huomautus Älä koskaan käytä muuta kuin tälle akulle määriteltyä laturia. (Tarkat tiedot saat laturin käyttöohjeesta). Verkkovirran sisääntuloliittimeen Laturi (BCM-) Verkkovirtakaapeli 2 Litium-ioni-akku 3 Seinäkosketin Pidä akkua navat suunnattuina laturia kohti ja kohdista akku laturissa olevan ohjeviivan ( ) mukaan kuten kuvassa. Työnnä akku laturiin. Lataus alkaa. Akku latautuu täyteen noin 2 tunnissa. Latauksen merkkivalo Punainen: Latautuu, vihreä: lataus valmis, vilkkuu: latausvirhe (aikakatkaisu, lämpötilavirhe) Charging indicator Akun suojus 8 Kohdista akku tämän ohjeviivan mukaan.

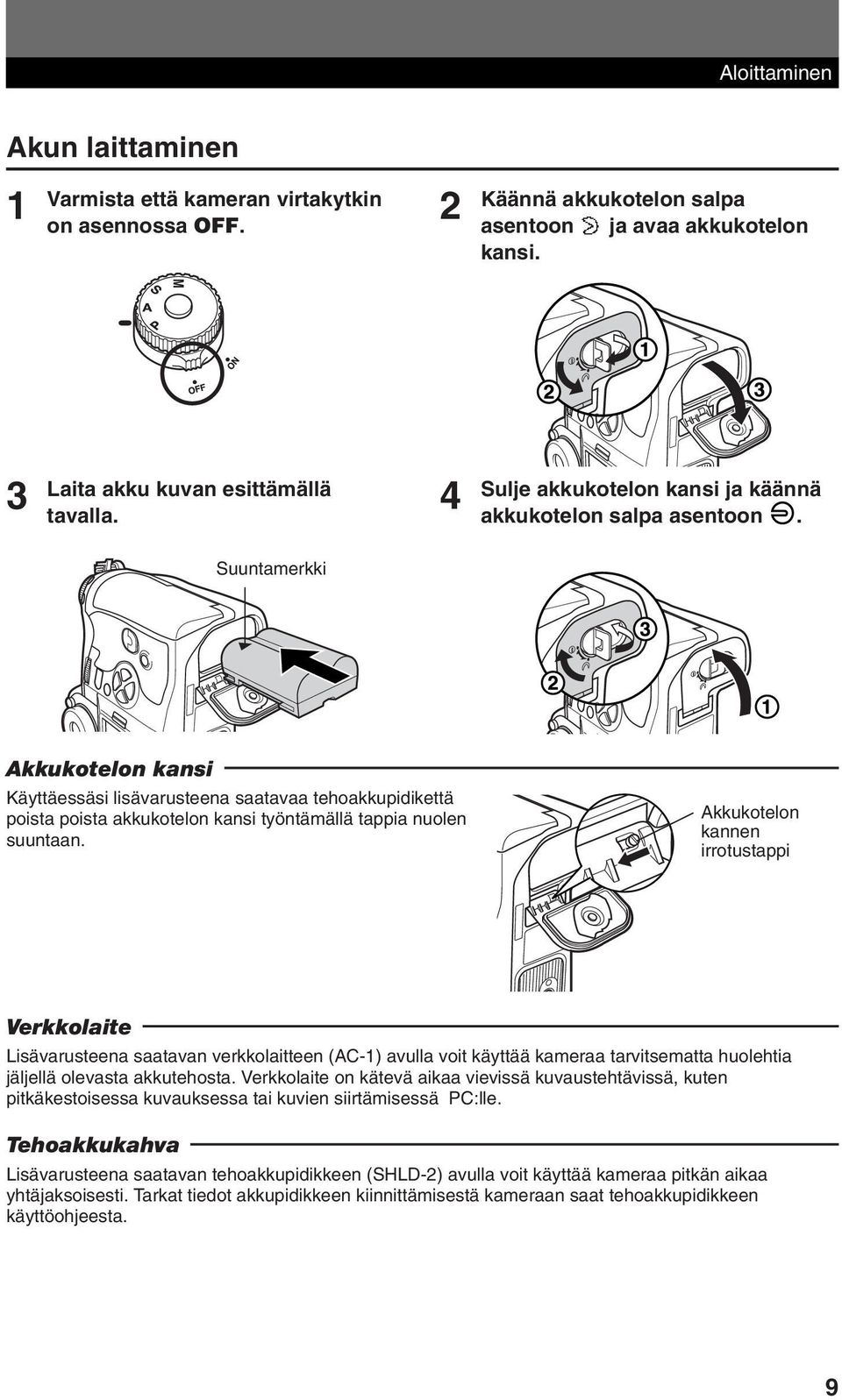

9 Aloittaminen Akun laittaminen Varmista että kameran virtakytkin 2 on asennossa OFF. Käännä akkukotelon salpa asentoon ja avaa akkukotelon kansi. Laita akku kuvan esittämällä 3 4 tavalla. Sulje akkukotelon kansi ja käännä akkukotelon salpa asentoon. Suuntamerkki Akkukotelon kansi Käyttäessäsi lisävarusteena saatavaa tehoakkupidikettä poista poista akkukotelon kansi työntämällä tappia nuolen suuntaan. Akkukotelon kannen irrotustappi Verkkolaite Lisävarusteena saatavan verkkolaitteen (AC-) avulla voit käyttää kameraa tarvitsematta huolehtia jäljellä olevasta akkutehosta. Verkkolaite on kätevä aikaa vievissä kuvaustehtävissä, kuten pitkäkestoisessa kuvauksessa tai kuvien siirtämisessä PC:lle. Tehoakkukahva Lisävarusteena saatavan tehoakkupidikkeen (SHLD-2) avulla voit käyttää kameraa pitkän aikaa yhtäjaksoisesti. Tarkat tiedot akkupidikkeen kiinnittämisestä kameraan saat tehoakkupidikkeen käyttöohjeesta. 9

10 Aloittaminen Objektiivin kiinnittäminen kameraan Valitse objektiivi, jolla haluat kuvata. Käytä määrättyä 4/3-objektiivia. Jos käytetään määrittelemätöntä objektiivia, eivät automaattitarkennus ja valonmittaus toimi kunnolla. Joissakin tapauksissa muutkaan toiminnot eivät toimi. Huomaa Kun kiinnität tai poistat rungossa olevan suojuksen kamerasta, pidä objektiivin sovituskohta kamerassa osoitettuna alaspäin. Tämä auttaa estämään pölyä ja muita vieraita hiukkasia joutumasta kameran sisään. Älä suuntaa kameraan kiinnitettyä objektiivia aurinkoon. Tämä voi aiheuttaa toimintahäiriön tai jopa kameran syttymisen johtuen linssin läpi fokusoituvan auringonvalon suurentavasta vaikutuksesta. Älä poista rungossa olevaa suojusta tai kiinnitä objektiivia pölyisissä paikoissa. Varo ettet hukkaa rungon suojusta ja objektiivinsuojusta. Kiinnitä rungon suojus kameraan estääksesi pölyä joutumasta kameran sisään kameran ollessa ilman objektiivia. Objektiivin kiinnittäminen kameraan Varmista että Poista rungon suojus virtakytkin on kamerasta. asennossa OFF. 2 3 Rungon suojus Poista takasuojus objektiivista. Takasuojus 4 Kohdista kamerassa oleva objektiivin kiinnitysmerkki (punainen) objektiivissa olevaan kohdistusmerkkiin (punainen) ja liitä sitten objektiivi kameran runkoon. Kierrä objektiivia myötäpäivään, kunnes kuulet naksahduksen. Objektiivin kiinnitysmerkki (punainen) Kohdistusmerkki (punainen) 5 Objektiivin irrottaminen kamerasta Poista objektiivinsuojus. Varmista että virtakytkin on asennossa OFF. Objektiivinsuojus 2 0 Samalla kun painat laukaisinta poista linssi kamerasta kiertämällä sitä vastapäivään. Objektiivin vapautusnäppäin

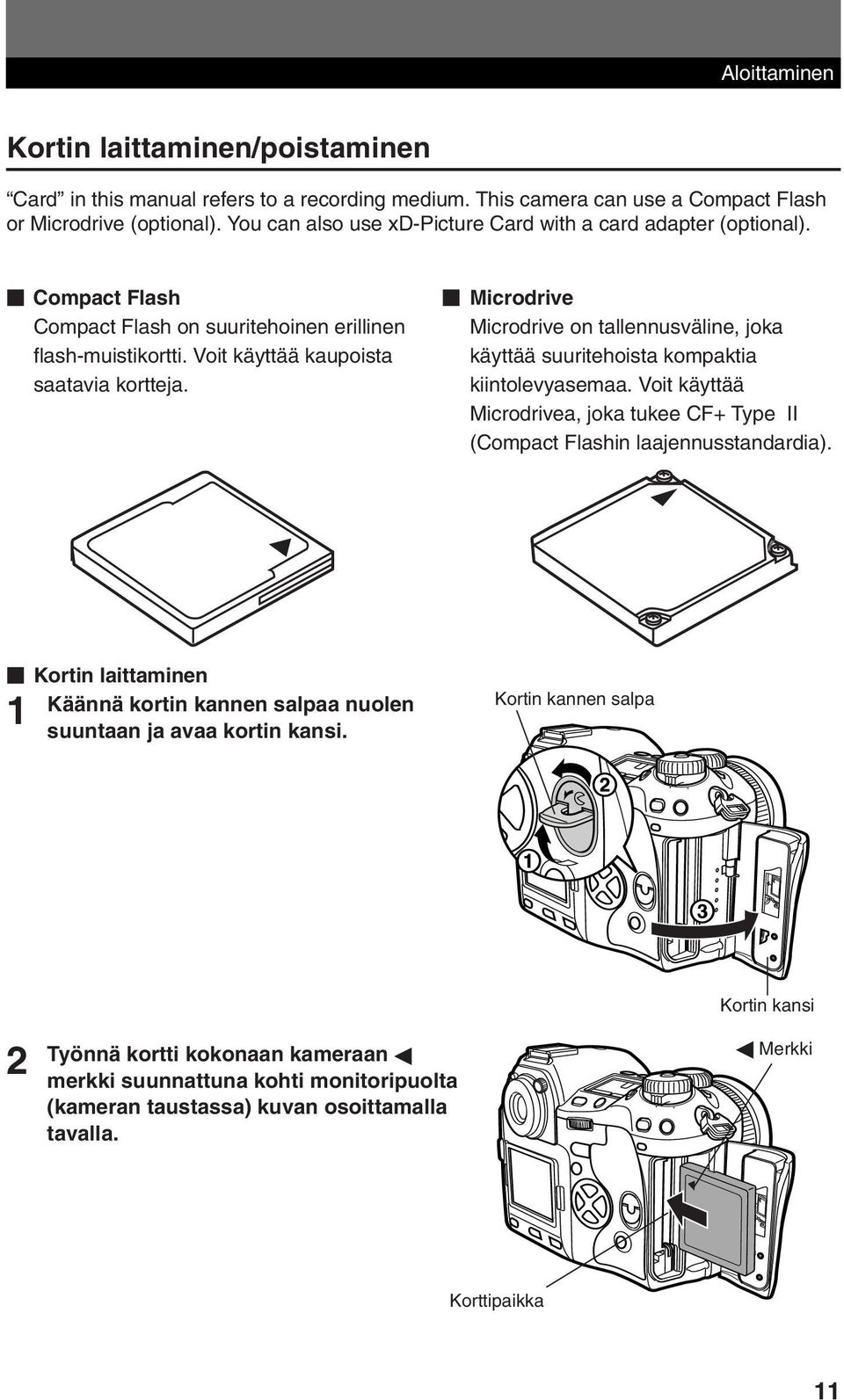

11 Aloittaminen Kortin laittaminen/poistaminen Card in this manual refers to a recording medium. This camera can use a Compact Flash or Microdrive (optional). You can also use xd-picture Card with a card adapter (optional). Compact Flash Compact Flash on suuritehoinen erillinen flash-muistikortti. Voit käyttää kaupoista saatavia kortteja. Microdrive Microdrive on tallennusväline, joka käyttää suuritehoista kompaktia kiintolevyasemaa. Voit käyttää Microdrivea, joka tukee CF+ Type II (Compact Flashin laajennusstandardia). Kortin laittaminen Käännä kortin kannen salpaa nuolen suuntaan ja avaa kortin kansi. Kortin kannen salpa 2 Työnnä kortti kokonaan kameraan merkki suunnattuna kohti monitoripuolta (kameran taustassa) kuvan osoittamalla tavalla. Kortin kansi Merkki Korttipaikka

12 Aloittaminen 3 Sulje kortin kansi. Kun ulossyöttönäppäin on esillä, paina se takaisin sisään. Ulossyöttönäppäin Kortin poistaminen Varmista että korttivalo ei pala. Korttivalo 2 Avaa kortin kansi. 3 4 Nosta ulossyöttönäppäin esiin. Paina ulossyöttönäppäintä kevyesti. Kortti tulee ulos. Jos painat ulossyöttönäppäintä liian kovaa, kortti saattaa sinkoutua ulos kamerasta. Vedä kortti ulos. 5 Laita ulossyöttönäppäin kyljelleen. Ulossyöttönäppäin 2

13 Aloittaminen 6 Sulje kortin kansi. Virta ON/OFF Virta ON: Aseta virtakytkin asentoon ON. Virta OFF: Aseta virtakytkin asentoon OFF. Päiväyksen/ajan asetus Kuviin tallennetaan päiväys/aikatiedot. ~ Näppäimet ja valikot. Kielen valinta Voit valita kuvaruutunäytön kielen. Tässä ohjekirjassa esitetään englanninkieliset kuvaruutunäytöt kuvista ja selityksistä. Käytettävissä olevat kielet vaihtelevat riippuen alueesta, jolta olet ostanut kameran. ~ Näppäimet ja valikot Etsimen diopterin säätö Samalla kun katsot etsimen läpi, kierrä diopterin säätökiekkoa vähän kerrallaan oikealle tai vasemmalle. Kun voit nähdä automaattitarkennuskehyksen selvästi, säätö on valmis. Automaattitarkennuskehys Etsin Diopterin säätökiekko Okulaari Voit käyttää myös lisävarusteena saatavaa okulaaria nähdäksesi etsimen selvästi. Kamerassa on vakio-okulaari. Poista tämä okulaari kamerasta kiinnittääksesi tilalle lisävarusteena saatavan. Irrottaaksesi okulaarin kierrä sitä kuten kuvassa. Removing the eyecup 3

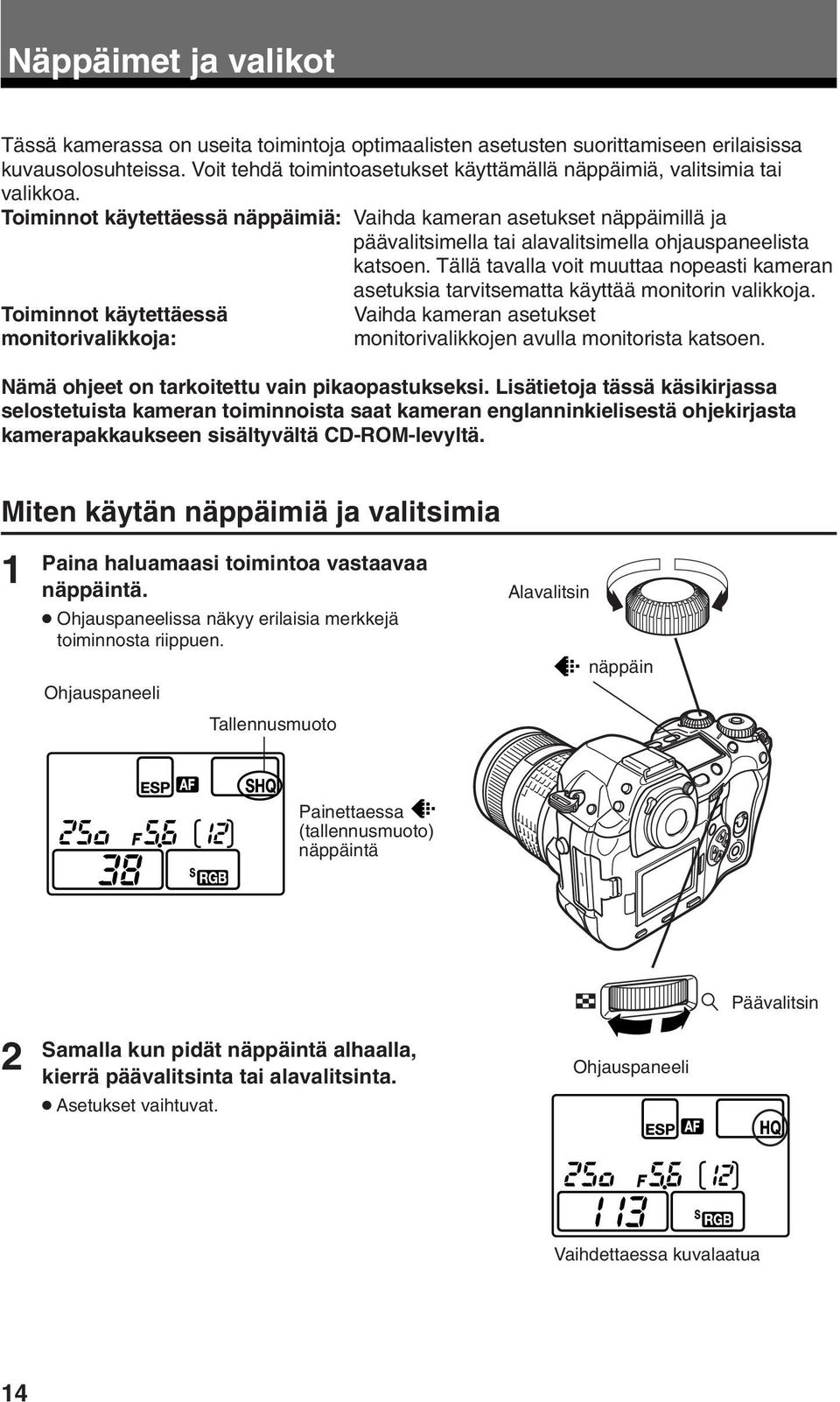

14 Näppäimet ja valikot Tässä kamerassa on useita toimintoja optimaalisten asetusten suorittamiseen erilaisissa kuvausolosuhteissa. Voit tehdä toimintoasetukset käyttämällä näppäimiä, valitsimia tai valikkoa. Toiminnot käytettäessä näppäimiä: Vaihda kameran asetukset näppäimillä ja päävalitsimella tai alavalitsimella ohjauspaneelista katsoen. Tällä tavalla voit muuttaa nopeasti kameran asetuksia tarvitsematta käyttää monitorin valikkoja. Toiminnot käytettäessä Vaihda kameran asetukset monitorivalikkoja: monitorivalikkojen avulla monitorista katsoen. Nämä ohjeet on tarkoitettu vain pikaopastukseksi. Lisätietoja tässä käsikirjassa selostetuista kameran toiminnoista saat kameran englanninkielisestä ohjekirjasta kamerapakkaukseen sisältyvältä CD-ROM-levyltä. Miten käytän näppäimiä ja valitsimia Paina haluamaasi toimintoa vastaavaa näppäintä. Ohjauspaneelissa näkyy erilaisia merkkejä toiminnosta riippuen. Ohjauspaneeli Tallennusmuoto Alavalitsin näppäin Painettaessa (tallennusmuoto) näppäintä 2 Samalla kun pidät näppäintä alhaalla, kierrä päävalitsinta tai alavalitsinta. Asetukset vaihtuvat. Ohjauspaneeli Päävalitsin Vaihdettaessa kuvalaatua 4

15 Näppäimet ja valikot Näppäintyypit Tee toimintoasetukset kiertämällä päävalitsinta tai alavalitsinta pitämällä samalla näppäintä alhaalla. ISO-näppäin Asettaa ISO-herkkyyden. (auto) Asettamalla ISO BOOST voit lisätä 600 ja 3200 ISO-arvovaihtoehtoihin. 2 (Valotuksen korjailu) näppäin Asettaa valotuksen korjausarvon. Valotuksen korjausarvo: Käytettävissä olevat valotusarvovälit ovat /3 aukkoa, /2 aukkoa, aukko. Vaihtamalla valotusarvoa muuttuu valotuksen korjauksen määrä. 5

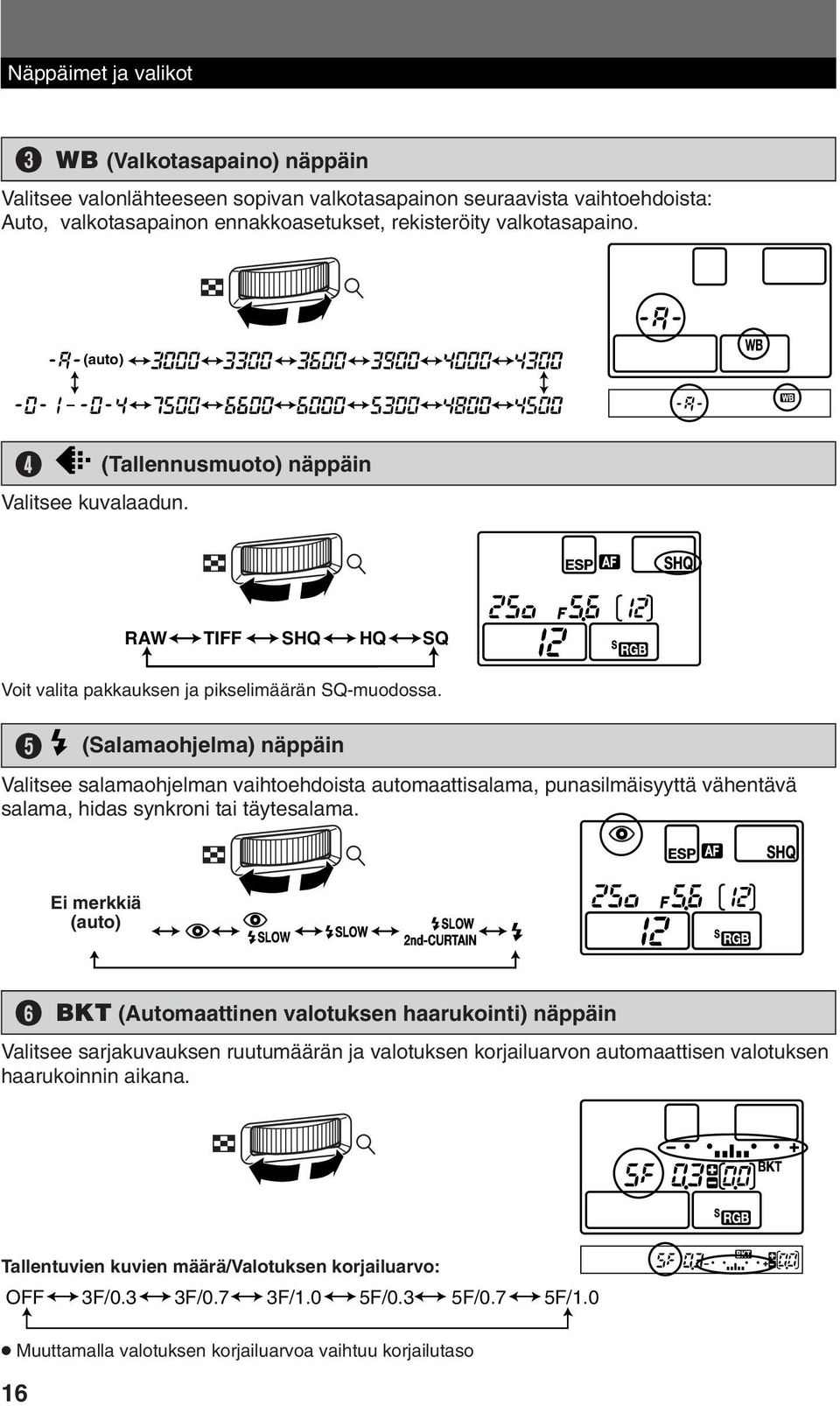

16 Näppäimet ja valikot 3 WB (Valkotasapaino) näppäin Valitsee valonlähteeseen sopivan valkotasapainon seuraavista vaihtoehdoista: Auto, valkotasapainon ennakkoasetukset, rekisteröity valkotasapaino. (auto) 4 Valitsee kuvalaadun. (Tallennusmuoto) näppäin RAW TIFF SHQ HQ SQ Voit valita pakkauksen ja pikselimäärän SQ-muodossa. 5 (Salamaohjelma) näppäin Valitsee salamaohjelman vaihtoehdoista automaattisalama, punasilmäisyyttä vähentävä salama, hidas synkroni tai täytesalama. Ei merkkiä No indication (auto) (auto) 6 BKT (Automaattinen valotuksen haarukointi) näppäin Valitsee sarjakuvauksen ruutumäärän ja valotuksen korjailuarvon automaattisen valotuksen haarukoinnin aikana. Tallentuvien kuvien määrä/valotuksen korjailuarvo: OFF 3F/0.3 3F/0.7 3F/.0 5F/0.3 5F/0.7 5F/.0 Muuttamalla valotuksen korjailuarvoa vaihtuu korjailutaso 6

17 Näppäimet ja valikot 7 (Mittaus) näppäin Valitsee mittaustavan. Ohjauspaneeli Etsin No Ei indication merkkiä 8 DRIVE-näppäin Valitsee kuvaustavan. Ei merkkiä (yhden No indication kuvan (single-frame ottaminen) shooting) 9 (Automaattitarkennuskehyksen valinta) näppäin Valitsee automaattitarkennuskehyksen antaen mahdollisuuden suorittaa useita automaattitarkennuksia tai yhden automaattitarkennuksen käyttämällä jotakin 3 kehyksestä. Ohjauspaneeli/Näyttö Etsin 7

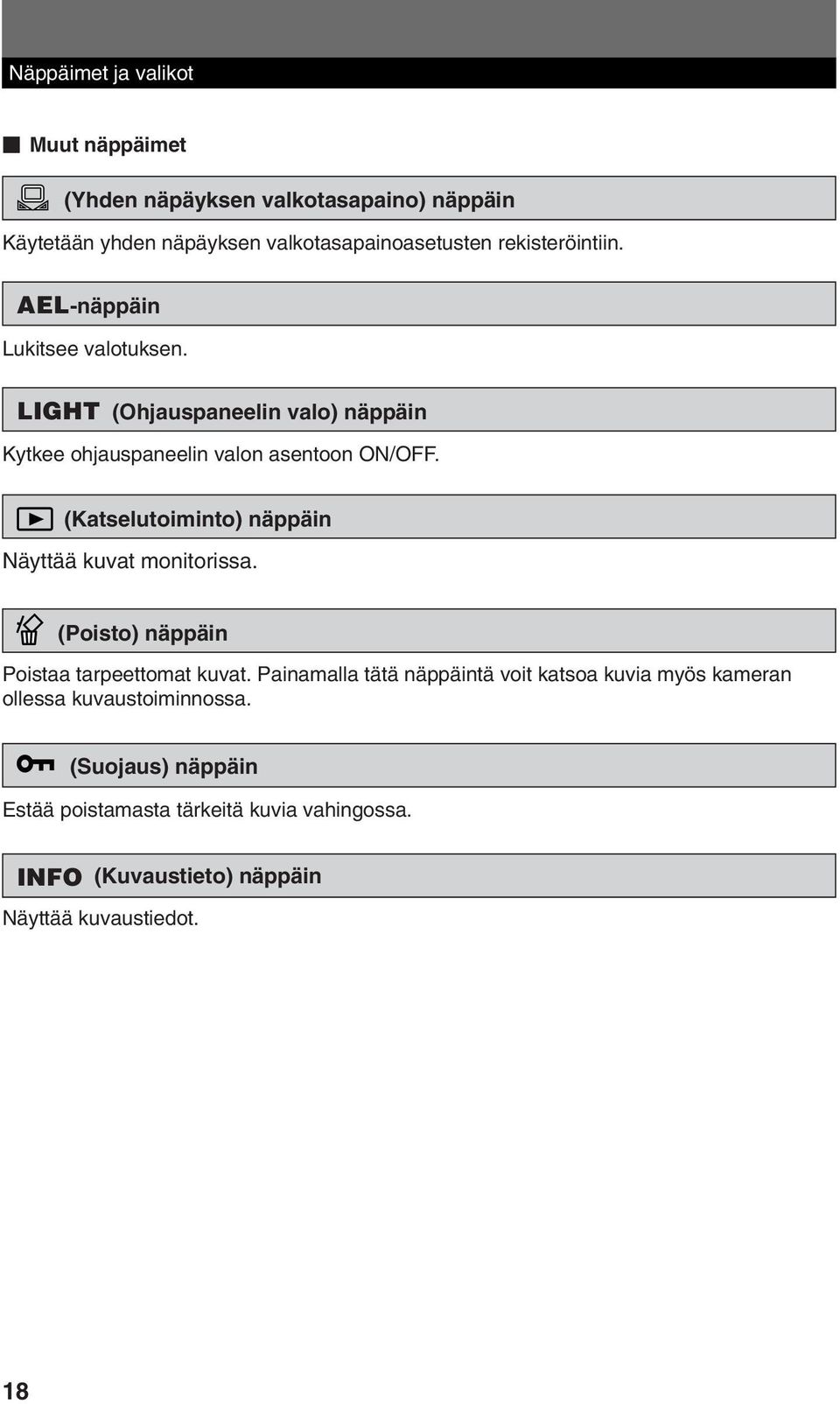

18 Näppäimet ja valikot Muut näppäimet (Yhden näpäyksen valkotasapaino) näppäin Käytetään yhden näpäyksen valkotasapainoasetusten rekisteröintiin. AEL-näppäin Lukitsee valotuksen. LIGHT (Ohjauspaneelin valo) näppäin Kytkee ohjauspaneelin valon asentoon ON/OFF. (Katselutoiminto) näppäin Näyttää kuvat monitorissa. (Poisto) näppäin Poistaa tarpeettomat kuvat. Painamalla tätä näppäintä voit katsoa kuvia myös kameran ollessa kuvaustoiminnossa. (Suojaus) näppäin Estää poistamasta tärkeitä kuvia vahingossa. INFO (Kuvaustieto) näppäin Näyttää kuvaustiedot. 8

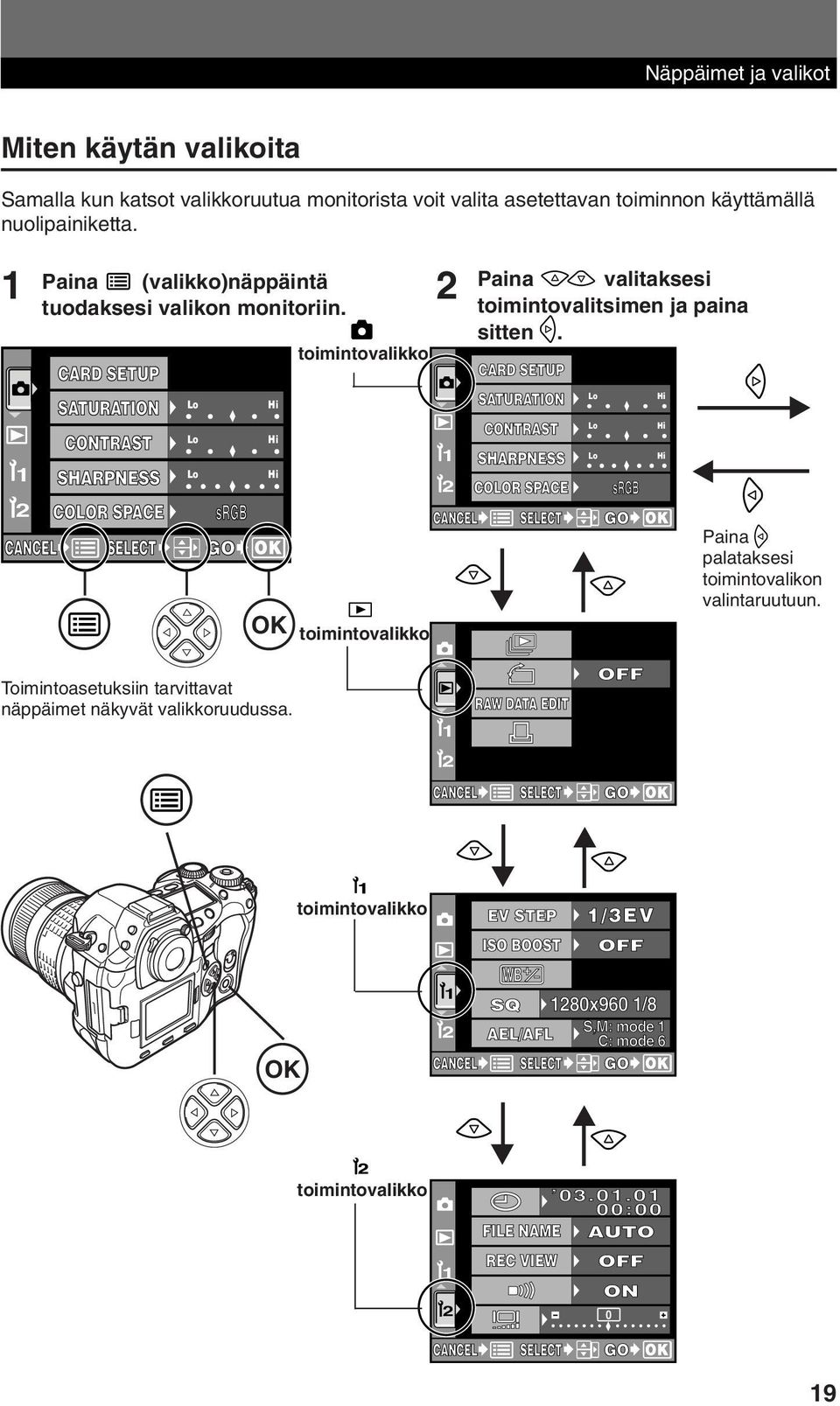

19 Näppäimet ja valikot Miten käytän valikoita Samalla kun katsot valikkoruutua monitorista voit valita asetettavan toiminnon käyttämällä nuolipainiketta. 2 2 Paina (valikko)näppäintä tuodaksesi valikon monitoriin. CARD SETUP SATURATION CONTRAST SHARPNESS COLOR SPACE srgb CANCEL SELECT GO Toimintoasetuksiin tarvittavat näppäimet näkyvät valikkoruudussa. Lo Lo Lo Hi Hi Hi OK OK toimintovalikko toimintovalikko toimintovalikko 2 CARD SETUP SATURATIONTION CONTRAST SHARPNESS COLOR SPACE Lo Lo Lo srgb CANCEL SELECT GO 2 RAW DATA A EDIT OFF CANCEL SELECT GO 2 Paina valitaksesi toimintovalitsimen ja paina sitten. EV STEP ISO BOOST SQ AEL/AFL /3EV OFF Hi Hi Hi 280x960 /8 S,M: mode C: mode 6 CANCEL SELECT GO toimintovalikko :00 FILE NAME REC VIEW AUTO OFF ON 2 0 CANCEL SELECT GO ß å Paina palataksesi toimintovalikon valintaruutuun. 9

20 Näppäimet ja valikot 3 4 Paina valitaksesi toiminnon ja paina sitten. Liukuva palkki näkyy ruudussa samalla kun valikko näyttää lisää ruutuja. 2 CARD SETUP SATURATIONTION CONTRAST SHARPNESS COLOR SPACE Lo Lo Lo srgb CANCEL SELECT GO Hi Hi Hi Paina vaihtaaksesi asetusta. paina OK-näppäintä lopettaaksesi asetuksen. Paina OK uudelleen poistuaksesi valikosta ja palataksesi kuvaukseen. Peruuttaaksesi valinnan paina. Jos palaat edelliseen ruutuun painamalla tai OK-näppäimen sijasta, asetuksesi ei tallennu. 2 CARD SETUP SATURATIONTION CONTRAST SHARPNESS COLOR SPACE srgb CANCEL SELECT GO Vihreä kehys siirtyy valittuun asetukseen. Lo Lo Lo Hi Hi Hi å ß Vahvista OKnäppäimellä. Peruuta tai näppäimellä. CARD SETUP SATURATIONTION CONTRAST SHARPNESS srgb 2 COLOR SPACE Adobe RGB CANCEL SELECT GO CARD SETUP SATURATIONTION CONTRAST SHARPNESS srgb 2 COLOR SPACE Adobe RGB CANCEL SELECT GO Huomaa Jotkut asetukset eivät toimi kamerasta ja muista voimassaolevista asetuksista riippuen. Tallennetut asetukset säilyvät, vaikka kamerasta katkaistaan virta. 20

21 Näppäimet ja valikot Toimintoluettelo Kuvausvalikko CARD SETUP SATURATION CONTRAST SHARPNESS COLOR SPACE WB BKT RAW JPEG NOISE FILTER NOISE REDUCTION SHADING COMP. AF ILLUMINATOR ANTI-SHOCK PIXEL MAPPING Alustaa kortin tai poistaa kuvat. Asettaa kuvien värisävyn. CS0 - CS4 asettavat kylläisyysasteen, kun taas CM - CM4 korostavat tiettyjä värejä. Kylläisyys voidaan asettaa 5 tasolle. Värisävyssä CM painottaa punaista, CM2 vihreää, CM3 sinistä ja CM4 pehmeämpää sävyä kuin CM. Kylläisyystasoa ja sävyä ei voida asettaa samanaikaisesti. Asettaa kuvien kontrastin (eron vaalean ja tumman välillä). Kontrasti voidaan asettaa 5 eri tasolle. Asettaa kuvien terävyyden. Terävyys voidaan asettaa 7 tasolle. Asettaa järjestelmän, joka toistaa oikein tallennettujen kuvien värin monitorissa tai tulostimessa. Suorittaa automaattisen valkotasapainon haarukoinnin. Kompensaatiotaso voidaan valita 3 tasosta. Tallentaa kuvat sekä RAW-raakatiedostomuodossa että JPEGmuodossa käytettäessä tallennusmuotoja SHQ, HQ tai SQ. Eliminoi kohinajännitteen, joka syntyy normaalikuvauksessa. Tämä prosessi kestää jonkin aikaa. Vähentää kuvien värikohinaa, joka syntyy pitkillä valotuksilla kuvattaessa hämärässä. Antaa mahdollisuuden kompensoida kuvan tummia alueita, jotka aiheutuvat objektiivin ominaisuuksista. Antaa lisävaloa automaattitarkennuksen helpottamiseksi hämärässä valaistuksessa. Lieventää peilin liikkeen aiheuttamista värähdyksistä johtuvaa kameran tärähtämistä. Voit valita aikavälin peilin kohottamisesta sulkimen laukeamiseen. Tarkistaa ja säätää CCD:n ja kuvankäsittelytoiminnot. Poistaa samalla pölyn ja lian. Säätää valon määrän käytettäessä tämän kameran kanssa käytettäväksi määriteltyä salamalaitetta. Teho voidaan asettaa alueella ±

22 Näppäimet ja valikot Katseluvalikko Näyttää kortille tallennetut stillkuvat diaesityksenä. Diaesitysominaisuus on käytettävissä myös hakemistonäyttöä käytettäessä. Vaihtaa kuvan suunnan pysty- tai vaaka-asentoon. Voit kääntää kuvia alavalitsimella. RAW DATA EDIT Suorittaa kuvan käsittelyn (kuten valkotasapainon ja terävyyden asetukset) RAW-raakatiedostomuodossa oleville kuville ja muuntaa sitten tiedot TIFF- tai JPEG-muotoon kortille tallentamista varten. Tallentaa tulostusvarauksen tiedot kortille. Voit tallentaa tulostustiedot, kuten kuvien lukumäärän, päiväys/aikatiedot ja hakemistokuvat. Räätälöintivalikko EV STEP ISO BOOST SQ AEL/AFL DIAL FOCUS RING S-AF+MF RELEASE PRIORITY S RELEASE PRIORITY C RESET LENS PC MODE Asettaa muutosasteen yhdelle valitsimen näpäykselle vaihdettaessa suljinnopeutta, aukon arvoa, valotuksen korjausarvoa jne. Antaa mahdollisuuden käyttää ISO-arvoja 600 ja Kompensoi automaattisen ja ennalta asetetun valkotasapainon (3000K 7500K) alueella ±7. Asettaa pikselimäärän ja pakkauksen SQ-tallennusmuodolle. Antaa mahdollisuuden valita automaattivalotus- tai automaattitarkennustoiminnon, jonka haluat suoritettavaksi painaessasi AEL (automaattivalotuksen lukitus)näppäintä. Antaa mahdollisuuden valita toimintoyhdistelmän (Ohjelman vaihto (Ps), valotuksen korjailu, aukon asetus tai suljinnopeuden asetus) valittavaksi päävalitsimella ja/tai alavalitsimella jokaiselle toiminnolle (P, A, S). Voit valita tarkennusrenkaan kiertosuunnan sen mukaan miten haluat objektiivin mukautuvan tarkennuspisteeseen. Antaa sinulle mahdollisuuden hienosäätää tarkennusta käyttämällä tarkennusrengasta sen jälkeen kun kamera on jo säätänyt tarkennuksen S-AF-toiminnossa. Mahdollistaa kameran laukaisemisen S-AF-toiminnossa odottamatta kunnes tarkennus tai salaman varautuminen päättyy. Mahdollistaa kameran laukaisemisen C-AF-toiminnossa painamalla laukaisin pohjaan, myös tarkennuksen säätämisen aikana. Peruuttaa tarkennuksen, kun virta katkaistaan. Valitsee miten kameraa on käytettävä sen ollessa liitettynä PC:hen. Voit valita joko kuvien siirron kamerasta PC:lle (STORAGE) tai kameran ohjauksen sen omalla ohjelmalla (CONTROL). 22

23 Näppäimet ja valikot ERASE SETTING CLEANING MODE CUSTOM RESET SETTING Valitsee kohdistimen alkuasennon YES/NO-valintaruudussa kuvien poistoa, tallennuksen peruutusta tai alustusta varten. Kun laukaisin painetaan pohjaan asti puhdistustoiminnossa, peili nousee ylös ja suljinverho aukeaa. Kameraan on tallennettavissa 4 nollausasetusta, joilla kamera sulkeutuu. Asetusvalikko Asettaa päiväyksen ja ajan kameraan. Päiväys/aikatiedot tallentuvat yhdessä vastaavan kuvan kanssa. Tallennetuille kuville annetaan tiedostonumerot käyttämällä päiväys/aikatietoja. FILE NAME REC VIEW SLEEP VIDEO OUT Muuttaa kuvatiedostojen numerointitavan. Voit valita haluatko säilyttää tiedostonumeron, vaikka kameraan laitetaan uusi kortti, vai peruuttaa sen. Näyttää monitorissa juuri ottamasi kuvan samalla kun se tallentuu kortille. Kytkee pois varoituksiin käytettävän äänimerkin. Säätää monitorin kirkkauden. Asettaa ajan, jonka kuluttua valmiustila alkaa. Kun valitaan OFF, kamera ei siirry valmiustilaan. Valitsee kuvaruutunäytön kielen. Valitsee NTSC tai PAL televisiosi videosignaalin mukaan. Television videosignaali riippuu alueesta. 23

24 Kuvaaminen Automaattitarkennus (AF) The camera automatically focuses on the subject. Sijoita automaattitarkennuksen kohdistusmerkki kohteen päälle, johon haluat tarkentaa. Paina laukaisin puoliväliin. Tarkennus lukittuu ja automaattitarkennuksen vahvistusmerkki syttyy (tarkennuksen lukitus). Äänimerkki kuuluu, kun kohde on tarkentunut. Laukaisin Puoliväliin Automaattitarkennuskehys Etsin 2 Paina laukaisin pohjaan. Automaattitarkennuksen vahvistusmerkki Kamera ottaa kuvan. Korttivalo vilkkuu kuvan tallentuessa kortille. Pohjaan asti Miten lukitsen tarkennuksen Kuvatessasi hankalasti tarkentuvaa kohdetta suuntaa kamera esineeseen, joka on suunnilleen samalla etäisyydellä kuin kohteesi. Paina laukaisin puoliväliin. Sommittele otoksesi uudelleen samalla kun pidät laukaisinta puoliväliin painettuna. Paina laukaisin pohjaan asti. Automaattitarkennuskehyksen valinta Tavallisesti kamera mittaa etäisyyden kohteeseen käyttämällä 3 automaattitarkennuskehystä etsimessä ja valitsee sopivimman pisteen. Tällä toiminnolla voit valita vain yhden automaattitarkennuskehyksen. Ei merkkiä : Tarkentaa käyttämällä 3 automaattitarkennuskehystä. (Tehdasasetus) : Tarkentaa käyttämällä vasenta automaattitarkennuskehystä. Etsin Keskimmäinen automaattitarkennuskehys : Tarkentaa käyttämällä keskimmäistä automaattitarkennuskehystä. : Tarkentaa käyttämällä oikeanpuoleista automaattitarkennuskehystä. 24 Vasen automaattitarkennuskehys Oikeanpuoleinen automaattitarkennuskehys

25 Kuvaaminen Tarkennustapa Kolme tarkennustapaa on käytettävissä tässä kamerassa: S-AF (yhden kuvan automaattitarkennus), C-AF (jatkuva automaattitarkennus) ja MF (manuaalinen automaattitarkennus). Voit kytkeä tarkennustavat käyttämällä tarkennustapakytkintä. Ohjauspaneeli Tarkennusrengas Automaattitarkennustapa Tarkennustapakytkin Asetettuna asentoon C-AF Asetettuna asentoon S-AF Asetettuna asentoon MF AF (yhden kuvan automaattitarkennus): Tarkennus suoritetaan kerran, kun laukaisin painetaan puoliväliin. Jos tarkennus epäonnistuu, nosta sormesi laukaisimelta ja paina se uudelleen puoliväliin. Tämä tapa sopii kuvien ottamiseen liikkumattomista kohteista tai kohteista, jotka liikkuvat vain vähän. C-AF (jatkuva automaattitarkennus): Kamera toistaa tarkennuksen. Vaikka kohde liikkuu tai vaihdat kuvan sommittelua, kamera yrittää jatkuvasti tarkentaa. Manuaalinen tarkennus (MF): Tällä toiminnolla voit tarkentaa käsivaraisesti minkä tahansa kohteen katsomalla etsimen läpi. 2 Säädä tarkennus käyttämällä tarkennusrengasta. Ota kuva. 25

26 Kuvaaminen Valotustapa Tässä kamerassa on eri valotustapoja, jotka voidaan kytkeä käyttämällä toimintovalitsinta. Kierrä toimintovalitsinta pitäen samalla toimintovalitsimen salpaa alhaalla vaihtaaksesi asetusta. Toimintovalitsin Toimintovalitsimen salpa P: Ohjelmoitu valotus Kamera asettaa optimaalisen aukon arvon ja suljinnopeuden automaattisesti kohteen kirkkauden mukaan. Voit myös suorittaa ohjelman vaihdon, joka tarvitaan aukon ja suljinnopeuden yhdistelmän muuttamiseen pidettäessä oikea valotusarvo. A: Aukon esivalintaan perustuva valotus Tämä kamera asettaa automaattisesti optimaalisen suljinnopeuden valitsemallesi aukon arvolle. Kun pienennät aukon arvoa (F-lukua), kamera tarkentaa lyhyemmällä etäisyydellä (matala syväterävyys), tuottaen kuvan, jossa tarkennus on kirkas koko kuva-alueella. Ennen kuvan ottamista voit käyttää esikatselutoimintoa tarkistaaksesi miltä tausta tulee näyttämään kuvassasi. Kierrä päävalitsinta tai alavalitsinta asettaaksesi aukon arvon. Iso aukko (F-lukua on pienennetty) Päävalitsin Alavalitsin Pieni aukko (F-lukua on suurennettu) 26

27 Kuvaaminen S: Suljinajan esivalintaan perustuva valotus Kamera asettaa automaattisesti optimaalisen aukon arvon valitsemallesi suljinajalle. Aseta suljinaika haluamasi vaikutelman mukaan: suuremmalla suljinnopeudella voit kuvat nopeasti liikkuvia kohteita ilman että niistä tulee epäteräviä ja hitaampi suljinaika sumentaa liikkuvan kohteen luoden vauhdin tai liikkeen tunteen. Kierrä päävalitsinta tai alavalitsinta valitaksesi suljinajan. Hitaampi suljinaika Päävalitsin Alavalitsin Nopeampi suljinaika M: Manuaalinen valotus Voit asettaa sekä aukon arvon että suljinnopeuden käsivaraisesti valotustason ilmaisimen avulla. Tämä tapa antaa sinulle lisää luovia mahdollisuuksia voidessasi tehdä haluamasi asetukset oikeasta valotuksesta riippumatta. Aikavalotus on myös mahdollinen ja sen avulla voit ottaa kuvia tähtitaivaasta tai ilotulituksista. Kierrä päävalitsinta asettaaksesi aukon arvon ja sitten alavalitsinta asettaaksesi suljinajan (60 s /4000 s). Aukon arvo ja suljinnopeus muuttuvat /3 aukon porrastuksella valitsinta kierrettäessä. Valotustason ilmaisin näkyy ohjauspaneelissa ja etsimessä näyttäen erotuksen (alueella 2 aukkoa +2 aukkoa) parhaillaan valittuna olevan aukon ja suljinajan perusteella lasketun valotusarvon ja kameran optimaalisena pitämän valotusarvon välillä. Vähennä aukon arvoa (F-lukua) Päävalitsin Lisää aukon arvoa (F-lukua) Hidas suljinaika Alavalitsin Nopea suljinaika 27

28 Kuvaaminen Esikatselutoiminto Kun painat esikatselunäppäintä, etsimessä näkyy kuvan todellinen syväterävyys (etäisyys havaitun terävän tarkennuksen lähimmästä pisteestä kaukaisimpaan) valitulla aukon arvolla. Valotuksen korjailu Joissakin tilanteissa voit saada parempia tuloksia, jos korjaat (säädät) käsivaraisesti kameran automaattisesti asettamaa valotusarvoa. Monissa tapauksissa kirkkaat kohteet (kuten lumi) muuttuvat tummemmiksi kuin niiden luonnolliset värit. Säätämällä suuntaan + saat nämä kohteet lähemmäksi todellisia sävyjään. Säädä samasta syystä suuntaan - kuvatessasi tummia kohteita. Valotusta voidaan säätää alueella ± 5.0 aukkoa. Keskustapainotteista keskiarvomittausta( ) tai pistemittausta ( ) suositellaan valotuksen korjailuun. Valotusarvon porrastusväliksi voidaan valita /3 aukkoa, /2 aukkoa tai aukko. Mittaustapa Kohteen kirkkauden mittaamiseen on 3 tapaa: digitaalinen ESP-mittaus, keskustapainoteinen keskiarvomittaus ja pistemittaus. Valitse sopivin tapa kuvaustilanteesta riippuen. Digitaalinen ESP-mittaus ESP: Kamera mittaa ja laskee valotasot tai valotason erot kuvan keskustassa ja muilla alueilla erikseen. Suositellaan kuvattaessa olosuhteissa, joissa ruudun keskustan ja sitä ympäröivän alueen välillä on jyrkkä kontrasti, kuten kuvattaessa vastavalossa olevia kohteita tai liian kirkkaassa valossa. Keskustapainotteinen keskiarvomittaus : Tämä mittaustapa antaa keskiarvomittauksen kohteen ja taustan valaistuksen välillä painottaen enemmän keskellä olevaa kohdetta. Käytä tätä tapaa, kun et halua taustan valaistustason vaikuttavan valotusarvoon. Pistemittaus : Kamera mittaa hyvin pienen alueen kohteen keskustan ympäriltä, jonka pistemittauksen aluemerkki etsimessä määrittelee. Käytä tätä tapaa kuvatessasi voimakkaassa vastavalossa olevia kohteita jne. Metering area Metering area 28

29 Kuvaaminen Automaattivalotuksen lukitus AEL Mitattu valotusarvo voidaan lukita AEL -näppäimellä (automaattivalotuksen lukitus). Käytä automaattivalotuksen lukitusta halutessasi eri valotusasetuksen kuin vallitsevissa kuvausolosuhteissa normaalisti sovelletaan. Tavallisesti painamalla laukaisin puoliväliin lukittuvat sekä AF (automaattitarkennus) että AE (automaattivalotus), mutta voit lukita pelkän valotuksen painamalla AEL. Automaattivalotuksen ja automaattitarkennuksen lukitustoimintoja voidaan räätälöidä tällä kameralla. Automaattinen valotuksen haarukointi BKT Kamera kuvaa automaattisesti joka ruudussa useita kuvia eri valotusarvoilla. Jopa olosuhteissa joissa oikeaa valotusta on vaikea saavuttaa (kuten kohteen ollessa vastavalossa tai kuvattaessa maisemaa hämärässä) voit poimia haluamasi kuvan valitsemastasi määrästä ruutuja, joissa valotusasetukset vaihtelevat (valotus- ja korjailuarvot). Kuvat otetaan seuraavassa järjestyksessä: Kuva optimaalivalotuksella, - suuntaan korjailtu kuva, + suuntaan korjailtu kuva. Korjailuarvo: 0.3, 0.7 tai.0. Valotuksen korjailuarvot riippuvat aukon porrastusväliasetuksesta, jota voidaan muuttaa valikossa. Ruutujen lukumäärä: 3 tai 5 Kuvaustapa DRIVE DRIVE Seuraavat kuvaustavat ovat käytettävissä tässä kamerassa: Yhden kuvan kuvaaminen (ei merkkiä) : Ottaa kuvan kerrallaan laukaisinta painettaessa. (Tavallinen kuvausta0a, yhden kuvan ottaminen) Sarjakuvaus : Ottaa 2 kuvaa nopeudella 3 kuvaa /s niin kauan kuin laukaisinta painetaan. Tarkennus ja valotus lukittuvat ensimmäisessä ruudussa. Itselaukaisimella kuvaaminen : Laukaisee sulkimen asetetun ajan kuluttua, joko 2 sekunnin tai 2 sekunnin päästä. Kaukolaukaisimella kuvaaminen : Ottaa kuvan käyttämällä lisävarusteena saatavaa kaukolaukaisinta. Kamera voidaan asettaa laukaisemaan suljin joko heti tai 2 sekunnin kuluttua kaukolaukaisimessa olevan laukaisimen painamisesta. 29

30 Kuvaaminen Tallennusmuoto Voit valita tallennusmuodon, jolla otat kuvia. Valitse tallennusmuoto, joka sopii parhaiten tarkoitukseesi (tulostukseen, editointiin PC:llä, verkkosivujen editointiin jne.) Tallennusmuoto ja tallentuvien kuvien lukumäärä Kuvien lukumäärä, joka suunnilleen on tallennettavissa, määritellään jakamalla kortin muistikapasiteetti kuvien tiedostokoolla. Kun kortti on laitettu kameraan, näkyy tallentuvien kuvien määrä ohjauspaneelissa. Jos tallentuvien kuvien määrä ylittää 999, näkyy ohjauspaneelissa 999. Ohjauspaneeli Tallennusmuoto Tallentuvien stillkuvien määrä Tallennusmuoto Pikselimäärä Pakkaus Tiedostomuoto Tiedostokoko (Mt) RAW 2560 x 920 Pakkaamaton ORF 0.2 TIFF 2560 x 920 Pakkaamaton TIFF 4.4 SHQ 2560 x 920 / HQ 2560 x 920 / x 200 /2.7 / SQ 280 x x 768 /2.7 /8 /2.7 /8 JPEG x 480 /2.7 / Tiedostokoko taulukossa on likimääräinen. ISO-herkkyys ISO Mitä korkeampi ISO-arvo on, sitä suurempi on kameran valoherkkyys ja sitä parempi sen kyky kuvata hämärässä valaistuksessa. Korkeat arvot voivat kuitenkin tuottaa rakeisilta näyttäviä kuvia. Kun asetat ISO-herkkyydeksi etukäteen ISO BOOST käyttämällä valikkoa, voit valita korkean ISO-herkkyyden (600 tai 3200). 30

31 Kuvaaminen Valkotasapainon asetus WB Voit asettaa valkotasapainon valitsemalla oikean värilämpötilan valaistusolosuhteiden perusteella. Valkotasapainon asettaminen yhdellä näppäilyllä Tämä toiminto on kätevä tarvitessasi tarkempaa valkotasapainon asetusta kuin mitä ennalta asetettu valkotasapaino voi tuottaa. Suuntaa kamera valkoiseen esineeseen valonlähteen alla, jota haluat käyttää valkotasapainon määrittämiseen. Optimaalinen valkotasapaino nykyisiin valaistusolosuhteisiin voidaan tallentaa kameraan. Enintään 4 asetusta voidaan rekisteröidä yhden näppäilyn valkotasapainoasetuksiksi. Lisävarusteena saatavat elektroniset salamalaitteet Voit käyttää hyväksesi useita salamakuvaustekniikoita, jotka sopivat erilaisiin kuvausolosuhteisiin, käyttämällä tämän kameran kanssa käytettäviksi määriteltyjä salamalaitteita - Olympus F-50, Fl-40 ja FL-20 elektronisia salamia. Salamatoiminto : Kamera asettaa salamatoiminnon useiden eri tekijöiden, kuten välähdyskaavion ja salaman ajoituksen mukaan. Käytettävissä olevat salamaohjelmat riippuvat valotustavasta. Voit asettaa salamaohjelman silloinkin, kun kameraan ei ole kiinnitetty salamaa. Valotustavassa käytettävissä olevat salamaohjelmat: Valotustapa Ohjauspaneelin merkki Salamaohjelma Salaman ajoitus Ehdot salaman välähtämiselle Suljinajan rajoitukset P A (Ei merkkiä) Automaattisalama Automaattisalama (Punasilmäisyyttä vähentävä) Hidas synkroni Hidas synkroni Hidas synkroni (2. suljinverho). suljinverho 2. suljinverho Välähtää automaattisesti pimeässä tai vastavalossa* /30 /80 asetuksella auto Rajoitettu välille 2 /80 s Täytesalama. suljinverho Välähtää aina Täytesalama. suljinverho S M Täytesalama (Punasilmäisyyttä vähentävä) Täytesalama (2. suljinverho). suljinverho 2. suljinverho Välähtää aina Rajoitettu välille 60 /80 s *Kun salama on asetettu Super FP -toiminnolle, se havaitsee vastavalon ennen välähtämistä. 3

32 Katselu Yhden kuvan katselu Monitorissa näkyy yksi ruutu. Paina (katselutoiminto)näppäintä. Monitori vilkkuu ja näyttää viimeksi otetun kuvan. 2 Käytä nuolipainiketta valitaksesi kuvan, jonka haluat näyttöön. Yksityiskohtaiset tiedot kuvasta ja histogrammi voidaan tuoda näyttöön. : Näyttää kuvan joka on tallennettu 0 ruutua taaksepäin. : Näyttää edellisen kuvan. : Näyttää seuraavan kuvan. : Näyttää kuvan, joka on tallennettu 0 ruutua eteenpäin. Huomaa Kuvien maksimimäärä, joka voidaan katsoa tällä kameralla, on

33 Katselu Lähikuvan katselu / hakemistonäyttö Hakemistonäyttö : Joka kerta kun kierrät päävalitsinta kohti asentoa lukumäärä vaihtuu , näytettävien kuvien : Siirtyy edelliseen kuvaan. : Siirtyy seuraavaan kuvaan. : Näyttää hakemistokuvan, joka edeltää parhaillaan näkyvissä olevan hakemiston vasemmassa yläkulmassa olevaa kuvaa. : Näyttää hakemistokuvan, joka edeltää parhaillaan näytössä olevan kuvan oikeassa alakulmassa olevaa kuvaa. Kiertämällä valitsinta kohti asentoa palataan yhden kuvan katseluun x Kiertämällä valitsinta kohti asentoa palataan yhden kuvan katseluun. 3x 4x Lähikuvan katselu : Joka kerta kun kierrät päävalitsinta kohti asentoa, kuva suurenee porrastuksella 2x, 3x ja 4x. Kun painat nuolipainiketta lähikuvan katselun aikana, näytössä näkyvä kuva siirtyy paikaltaan nuolen suuntaan. 33

34 Katselu Kuvien suojaus Tämä toiminto suojaa kuvat joutumasta vahingossa poistetuiksi. 2 Tuo näyttöön kuva jonka haluat suojata. Press the (protect) button. näkyy ruudussa. Peruuttaaksesi suojauksen: Tuo näyttöön kuvat, jotka on suojattu, ja paina. Yhden kuvan poistaminen Tämä toiminto poistaa vain monitorissa näkyvän kuvan. 2 Tuo näyttöön kuva, jonka haluat poistaa. Paina näppäintä. ERASE-ruutu tulee näkyviin. 3 Paina valitaksesi YES ja paina sitten OK-näppäintä. Valittujen kuvien poistaminen Tällä toiminnolla voit poistaa valitut kuvat yhdellä kertaa. Voit valita ja poistaa useita kuvia hakemistokuvaruudusta. 2 Tuo hakemistokuva näyttöön. Paina valitaksesi kuvat, jotka haluat poistaa, ja paina sitten OK-näppäintä. Valitut kuvat näkyvät punaisella kehystettyinä. Paina OK uudelleen peruuttaaksesi valintasi. 3 Valittuasi poistettavan ruudun paina ERASE SELECTED -ruutu näkyy näytössä. (poisto) näppäintä. 4 Paina valitaksesi YES ja paina sitten OK. 34

35 Katselu Kaikkien kuvien poistaminen Tämä toiminto poistaa kaikki kuvat kortilta. Valitse valikosta CARD SETUP ja paina sitten. CARD SETUP -ruutu tulee näyttöön. 2 3 Paina valitaksesi ALL ERASE ja paina sitten OK-näppäintä. ALL ERASE -ruutu tulee näyttöön. Paina valitaksesi YES ja paina sitten OK. Kaikki kuvat poistetaan. Korttien alustaminen Tällä toiminnolla voit alustaa kortin. alustus valmistaa kortit vastaanottamaan tietoja. Ennen kuin käytät kortteja ensimmäistä kertaa tässä kamerassa tai kortteja, jotka on alustettu PC:ssä, sinun on alustettava ne tällä kameralla. Huomaa Kaikki kortilla olevat tiedot, mukaan lukien suojatut kuvat, häviävät korttia alustettaessa. varmista että tallennat tai siirrät tärkeät tiedot PC:lle ennen kuin alustat kortin. 2 3 Valitse valikosta CARD SETUP. Paina. CARD SETUP-ruutu näkyy näytössä. Paina valitaksesi FORMAT. Paina OK-näppäintä. FORMAT-ruutu näkyy näytössä. Paina valitaksesi YES. Paina OK. FORMAT on suoritettu. 35

36 Tulostusvaraus Tulostusvaraus tarkoittaa haluttujen tulostustietojen (kopiomäärän, päiväys/aikatietojen) tallentamista kortille tallennettavien kuvien mukana. Sen avulla kuvat voidaan tulostaa DPOF-yhteensopivalla tulostimella tai DPOF-formaattia tukevassa kuvalaboratoriossa. Tulostusvarauksella voit tallentaa tulostustiedot kuvien mukana. DPOF tarkoittaa digitaalikameroissa käytettyä tulostustietojen tallennusstandardia. Se mahdollistaa haluttujen tulostusasetusten (kopiomäärän jne.) tallentamisen yhtä aikaa kuvien kanssa kuvien automaattisen tulostuksen helpottamiseksi kuvalaboratoriossa tai kotitulostimella. Tulostusvarauksella varustetut kuvat voidaan tulostaa seuraavasti: Tulostus kuvalaboratoriossa, joka tukee DPOF-standardia Kuvat tulostetaan tallennettujen tulostustietojen mukaan. Tulostus DPOF-yhteensopivalla tulostimella Kuvat tulostetaan suoraan kortilta PC:tä käyttämättä. Lisätietoja saat tulostimen käsikirjasta. PC-korttisovitin tarvitaan tulostimesta riippuen. Yhden kuvan tulostusvaraus Käytä tätä toimintoa tulostaaksesi vain haluamasi kuvat. Voit asettaa haluamasi kopiomäärän ja valita, tulostetaanko kuvauspäivä ja -aika vai ei. Kaikkien kuvien tulostusvaraus Käytä tätä toimintoa tulostaaksesi kaikki kortille tallennetut kuvat. Voit valita, tulostetaanko kuvauspäivä ja -aika. Hakemistokuvan tulostusvaraus Voit valita hakemistokuvina kortille tallennetut kuvat ja tulostaa ne kaikki yhdelle arkille. Yhdelle arkille mahtuvien kuvien määrä vaihtelee tulostimesta riippuen. Tulostusvaraustietojen peruutus Tällä toiminnolla voit peruuttaa kortille tallennettujen kuvien tulostusvaraustiedot. On kolme tapaa peruuttaa tulostusvaraus: voit peruuttaa kaikki tulostusvaraustiedot mukaan lukien hakemistokuvan tulostusvarauksen tai voit peruuttaa tulostusvaraustiedot vain niistä kuvista, joita et tarvitse, tai voit peruuttaa vain hakemistokuvan tulostusvaraustiedot. 36

37 Kuvien siirto tietokoneeseen Liittämällä kamera tietokoneeseen USB-kaapelilla tai IEEE394-kaapelilla voidaan kortille tallennetut kuvat siirtää tietokoneeseen. Jos sinulla on grafiikkasovelluksia, jotka tukevat JPEG-tiedostomuotoa (kuten mukana oleva ohjelma tai kuvankorjailuohjelma) voit käsitellä kuvia tai tulostaa ne tietokoneeltasi. Kun tulostat kuvia, varmista etukäteen, onko tulostus mahdollista ohjelmallasi. Lisätietoja kuvien tulostuksesta ohjelmalla saat ohjelmasi käsikirjasta. Jotkut käyttöjärjestelmät (OS) saattavat tarvita ajurin asennuksen ennen kytkemistä kameraan ensimmäistä kertaa. Noudata seuraavalla sivulla olevaa kaaviota. Yksityiskohtaisempia tietoja kaaviossa mainituista vaiheista saat englanninkielisestä ohjekirjasta CD-ROM-levyltä. Kameran PC MODE tulisi asettaa ennakolta asentoon STORAGE. Valikkotoimintojen luettelo. Tietokoneeseesi siirretyt kuvat Voit katsella kuvia käyttämällä: mukana olevaa ohjelmaa; grafiikkasovelluksia, jotka tukevat JPEGtiedostomuotoa (Paint Shop Pro,Photoshop, jne.); Internet-selaimia (Netscape Communicator, Microsoft Internet Explorer, jne.). Lisätietoja grafiikkasovellusten käytöstä saat niiden käsikirjoista. Jos haluat käsitellä kuvia, siirrä ne ensin tietokoneellesi. Ohjelmasta riippuen kuvatiedostot voivat tuhoutua, jos kuvia käsitellään (käännetään jne.) niiden ollessa kortilla. 37

38 Kuvien siirto tietokoneelle Käyttöjärjestelmän tunnistus Windows 98/98SE Windows Me/2000/XP Mac OS /OSX* 2 Käyttämällä USB * Kytkemällä kamera tietokoneeseen käyttämällä USB-kaapelia tai IEEE394-kaapelia * 3 Asennetaan USB-ajuri Kytketään USB-kaapeli tietokoneeseen Varmistetaan että tietokone tunnistaa kameran Siirretään kuvatiedostot Kytketään kamera irti tietokoneesta * Vaikka tietokoneessasi olisikin USB-liitin tai IEEE394-liitin, tiedonsiirto ei ehkä toimi oikein, jos käytät jotain alla luetelluista käyttöjärjestelmistä tai jos sinulla on lisättävä USB-liitin tai IEEE394-liitin (laajennuskortti jne.). Windows 95/NT 4.0 Windows 98/98 SE päivitys Windows 95:stä Mac OS 8.6 tai vanhempi Tiedonsiirtoa ei voida taata kotitekoisella PC-järjestelmällä tai PC:eillä, joissa ei ole tehtaalla asennettua käyttöjärjestelmää. *2 IEEE394:n toimivuus taataan Macintosh-tietokoneissa, jotka käyttävät käyttöjärjestelmiä Mac OS tai Mac OS. *3 Mukana oleva IEEE394-kaapelin toisessa päässä on 4 piikkiä kameraan kytkemistä varten ja toisessa päässä 6 piikkiä tietokoneen porttiin kytkemistä varten. 38

39 Virhekoodit Etsimen merkit Tavallinen merkki Ei merkkiä Ei merkkiä Ei merkkiä Ohjauspaneelin merkit (vilkkuvat) Ei merkkiä Ei merkkiä Monitorin merkit Mahdollinen syy Korjauskeino NO CARD CARD ERROR WRITE PROTECT CARD FULL CARD FULL NO PICTURE Kamerassa ei ole korttia tai kamera ei tunnista sitä. Kortissa on vika. Kortille kirjoittaminen on kielletty. Kortti on täynnä. Et voi enää jatkaa kuvaamista. Kortti on täynnä. Lisää kuvia ei voida ottaa eikä lisää tietoja, kuten tulostusvaraus, voida tallentaa. Kortilla ei ole kuvia. Laita kortti kameraan tai vaihda eri kortti. Laita kortti uudelleen. Jos vika ei poistu, alusta kortti. Jos korttia ei voida alustaa, se on käyttökelvoton. Vain luku (Read-only) on asetettu tietokoneella. Peruuta asetus tietokoneella. Vaihda kortti tai poista tarpeettomat kuvat. Siirrä ennen poistamista tärkeät kuvat PC:lle. Vaihda kortti tai poista tarpeettomat kuvat. Siirrä ennen poistamista tärkeät kuvat PC:lle. Kortti ei sisällä kuvia. Tallenna kuvia kortille. 39

40 Virhekoodit Etsimen merkit Ei merkkiä Ohjauspaneelin merkit (vilkkuvat) Ei merkkiä Monitorin merkit Mahdollinen syy Korjauskeino PICTURE ERROR Valittua kuvaa ei voida tuoda näyttöön katsottavaksi, koska siinä on vika. Tai kuvaa ei voida katsoa tällä kameralla. Korttikotelon kansi on auki. Käytä kuvankäsittelyohjelmaa kuvan katsomiseen PC:llä. Jos se ei onnistu, kuvatiedosto on vioittunut Sulje korttikotelon kansi. CARD COVER OPEN CARD ERROR Korttia ei ole alustettu. Alusta kortti. Ei merkkiä Ei merkkiä Kamera on ylikuumentunut sisältä. Katkaise virta kamerasta ja anna sen jäähtyä. Kytke sitten uudelleen virta kameraan. 40

41 Huolto PIXEL MAPPING ja pölynpoisto PIXEL MAPPING -ominaisuuden avulla kamera voi tarkistaa ja säätää CCD-sensoria ja kuvankäsittelytoimintoja. Tätä toimintoa ei ole tarpeen käyttää usein. Suosituksemme on noin kerran vuodessa. Käytettyäsi monitoria tai kuvattuasi jatkuvasti odota vähintään minuutti ennen kuin alat käyttää PIXEL MAPPING -toimintoa, varmistuaksesi että se toimii oikein. Pölynpoisto toimii samanaikaisesti poistaen pölyä CCD-sensorista. CCD:n puhdistus ja tarkistus Tässä kamerassa on pölynpoistotoiminto, jolla estetään pölyä kertymästä CCD:lle ja poistetaan pöly ja lika CCD:n pinnalta ultraäänivärähtelyjen avulla. Pölynpoisto toimii virtakytkimen ollessa asennossa ON. Tämä toiminto käynnistyy aina kun PIXEL MAPPING aktivoidaan. Koska pölynpoisto aktivoituu joka kerta kytkettäessä virta kameraan, kamera tulisi pitää pystyasennossa, jotta pölynpoistotoiminto olisi tehokas. Huomaa Seuraavia aineita ei voida poistaa pölynpoistotoiminnolla: tahmeat aineet (liuottimet jne.) Kevyet hiukkaset kuten puuvillapöly Mikroskooppiset pölyhiukkaset, jotka eivät näy paljaalla silmällä Puhdistustoiminto Pölynpoistotoiminto poistaa enimmän lian ja pölyn CCD:ltä. Kuvaan saattaa kuitenkin ilmestyä mustia pilkkuja, kun lika ja pöly eivät lähde täydellisesti. Jos näin käy, ota yhteys valtuutettuun Olympus-huoltokeskukseen ja puhdistuta CCD. CCD on herkkä väline ja vahingoittuu helposti. Puhdistaessasi sitä itse muista noudattaa alla olevia ohjeita. Puhdistaessasi CCD:tä tulisi käyttää vain sille sopivaksi määriteltyä verkkolaitetta. Jos käytetään akkua ja virta loppuu puhdistuksen aikana, suljin sulkeutuu, mistä saattaa aiheutua suljinverhon ja peilin rikkoutuminen. Huomaa Varo ettei mekaaninen puhallin (kaupoista saatava) pääse koskettamaan CCD:tä. Jos puhallin koskettaa CCD:tä, CCD vahingoittuu. Älä koskaan laita mekaanista puhallinta linssinsovitteen taakse. Jos virta katkeaa, suljin sulkeutuu rikkoen suljinverhon. Älä käytä mitään muuta kuin mekaanista puhallinta. Jos korkeapaineista kaasua suihkutetaan CCD:n pinnalle, se jäädyttää CCD:n pinnan vahingoittaen CCD:tä. 4

42 Tekniset tiedot Tuotetyyppi Tuotetyyppi : Yksilinssinen digitaalikamera vaihdettavalla linssijärjestelmällä Objektiivi : Zuiko Digital, 4/3-järjestelmän linssi Objektiivin kehys : 4/3-kehys Vastaava polttoväl : Noin kaksi kertaa linssin polttoväli 35 mm:n kameralla Kuvantallennuselementti Tuotetyypp : 4/3-tyyppinen pääväri-ccd Pikselien kokonaismäärä : Noin pikseliä Pikselien yhteismäärä : Noin pikseliä Ruudun koko : 7.3 mm (k) x 3.0 mm (l) Kuvasuhde :.33 (4:3) Etsin Tuotetyyppi : Yksilinssinen heijastava etsin silmän korkeudella Kuva-ala : Noin 00 % (tallennettujen kuvien kuva-ala) Etsimen suurennus : 0.96x ( m -, 50 mm:n linssi, ääretön) Eye point : 20 mm ( m - ) Diopterin säätöalue : m - Optisen radan osa : Nopeasti palautuva puolipeili Syväterävyys : Tarkistettava esikatselunäppäimellä Tarkennusruutu : Vaihdettava Okulaari : Vaihdettava Monitori Tuotetyyppi :.8 värillinen nestekidenäyttö Pikselien kokonaismäärä : Noin pikseliä Suljin Tuotetyyppi : tietokoneistettu verhosuljin Suljin : / s (porrastus /3, /2 tai aukkoa) Käsikäyttö: Aikavalotus (raja: 8 min) Automaattitarkennus Tuotetyyppi : TTL kontrastintunnistusjärjestelmä Tarkennuspiste : 3 pisteen moninkertainen automaattitarkennus (vasen, keskusta, oikea) Automaattitarkennuksen valoisuusalue: EV 0 EV 9 (ISO-arvolla 00, 20 C) Tarkennuspisteen valinta : Automaattinen, valinnainen Automaattitarkennuksen valo : Sisäänrakennettu Automaattitarkennusvalon toimintaetäisyys : Noin m (ED 50 mm F2.0 makro) Valotus Mittausjärjestelmä Mittausalue Valotusalue ISO-herkkyys Valotuksen korjailu 42 : TTL täyden aukon mittausjärjestelmä () Digitaalinen ESP-mittaus (2) Keskustapainotteinen keskiarvomittaus (3) Pistemittaus (noin 2% etsimen ruudusta) : () EV 20 (digitaalinen ESP-mittaus, keskustapainotteinen keskiarvomittaus) (2) EV 3 7 (pistemittaus) (Normaalilämpötilassa, 50 mm F2, ISO 00) : () P: Ohjelmoitu automaattivalotus (ohjelmaa voidaan vaihtaa) (2) A: Aukon esivalintaan perustuva automaattivalotus (3) S: Suljinajan esivalintaan perustuva automaattivalotus (4) M: Manuaalinen : (korkeat ISO-arvot (600 ja 3200) ovat käytettävissä) : Valotusta voidaan säätää /3, /2 tai aukon porrastuksella alueella ±5 aukkoa.

43 Tekniset tiedot Valkotasapaino Tuotetyyppi Toiminnon asetus Tallennus Muisti Tallennusmuoto Tallennusmuoto Katselu Katselutoiminto Tietojen näyttö Kuvaustapa Kuvaustapa Sarjakuvaus Itselaukaisin Optinen kaukolaukaisin Salama Synkronointi Salaman ohjaustoiminto Salaman kiinnitys : CCD ja valkotasapainosensori : Auto, ennakolta asetettu valkotasapaino (2 asetusta), yhden näppäilyn valkotasapaino (4 asetusta voidaan rekisteröidä) : CF-kortti (yhteensopiva tyyppien I ja II kanssa) Microdrive-yhteensopiva (yhteensopiva FAT 32:n kansa) : DCF, DPOF-yhteensopiva/Exif 2.2 -yhteensopiva, PRINT Image II yhteensopiva : RAW (2 bittiä), TIFF (RGB), JPEG : Yhden kuvan katselu, lähikuvan katselu, hakemistokuvan katselu, kuvan kääntö : Kuvaustietojen näyttö, histogramminäyttö, korostusnäyttöht : Yhden kuvan OTT, aminen, sarjakuvaus, itselaukaisin, kaukolaukaisin : 3 ruutua/s (suurin tallentuvien kuvien määrä sarjassa: 2 kuvaa) *Soveltuu kaikkiin tallennusmuotoihin. : Käyttöaika: 2 s, 2 s : Käyttöaika: 2 s, 0 s (kuvaus heti) : Synkronointi kameraan nopeudella /80 s tai vähemmän : TTL-AUTO (TTL esisalamatoiminto), AUTO, MANUAL : Salamakenkä, ulkoisen salaman liitin (x-kiinnitin) Ulkoinen liitin USB-liitin (mini-b), IEEE394-liitin, DC-IN-liitin, VIDEO OUT -liitin, kaukolaukaisimen liitin Pöly/roiskevesitiivis järjestelmä Pöly/roiskevesitiivistys, yliääniaaltosuodin (pölynpoistotoiminto vakiona) Virtalähde akku : BLM- litium-ioni-akku Verkkovirtalähde : AC- verkkolaite (lisävaruste) Muut : BLL- litium-ioni-akku tehoakkupitimeen (lisävaruste) Mitat/paino Mitat : 4 mm (l) x 04 mm (k) x 8 mm (s) (ilman ulokkeita) Paino : Noin 660 g Käyttöympäristö Lämpötila : 0 40 C (käyttö) / C (säilytys) Kosteus : 30 90% (käyttö) / 0 90% (säilytys) 43
