1 Canon/Nikon DSLR-kameroihin KÄYTTÖOPAS

2 Kiitos, kun ostit Nissin-tuotteen Lue ennen salamalaitteen käyttöä tämä opas ja tarpeelliset kohdat kamerasi käyttöoppaasta, jotta ymmärtäisit laitteen toiminnan ja salamakuvasi onnistuisivat mahdollisimman hyvin. Nissin Di700 Canon/Nikon on suunniteltu Canonin ja Nikonin digitaalisille järjestelmäkameroille, jotka käyttävät salaman ohjaukseen viimeisintä TTLtekniikkaa. Huomaa, että Di700 Canon/Nikon -salamalaitetta ei voi käyttää muiden valmistajien kameroiden TTL-ohjaukseen. ERITYISOMINAISUUDET Di700-salamalaitteessa on valintakiekko, joka mahdollistaa asetusten nopean valinnan ja jota on helppo käyttää yhdellä sormella. Salaman suojaustoiminto: LED-merkkivalo alkaa vilkkua punaisena, jos salama ylikuumenee. LED-valo palaa jatkuvasti punaisena, kun salama latautuu. Kun LED-valo palaa vihreänä, salama on laukaisuvalmis. Yhteensopivat kamerat Katso yhteensopivuustaulukko ja viimeisimmät tiedot Nissinin kotisivuilta: or 1

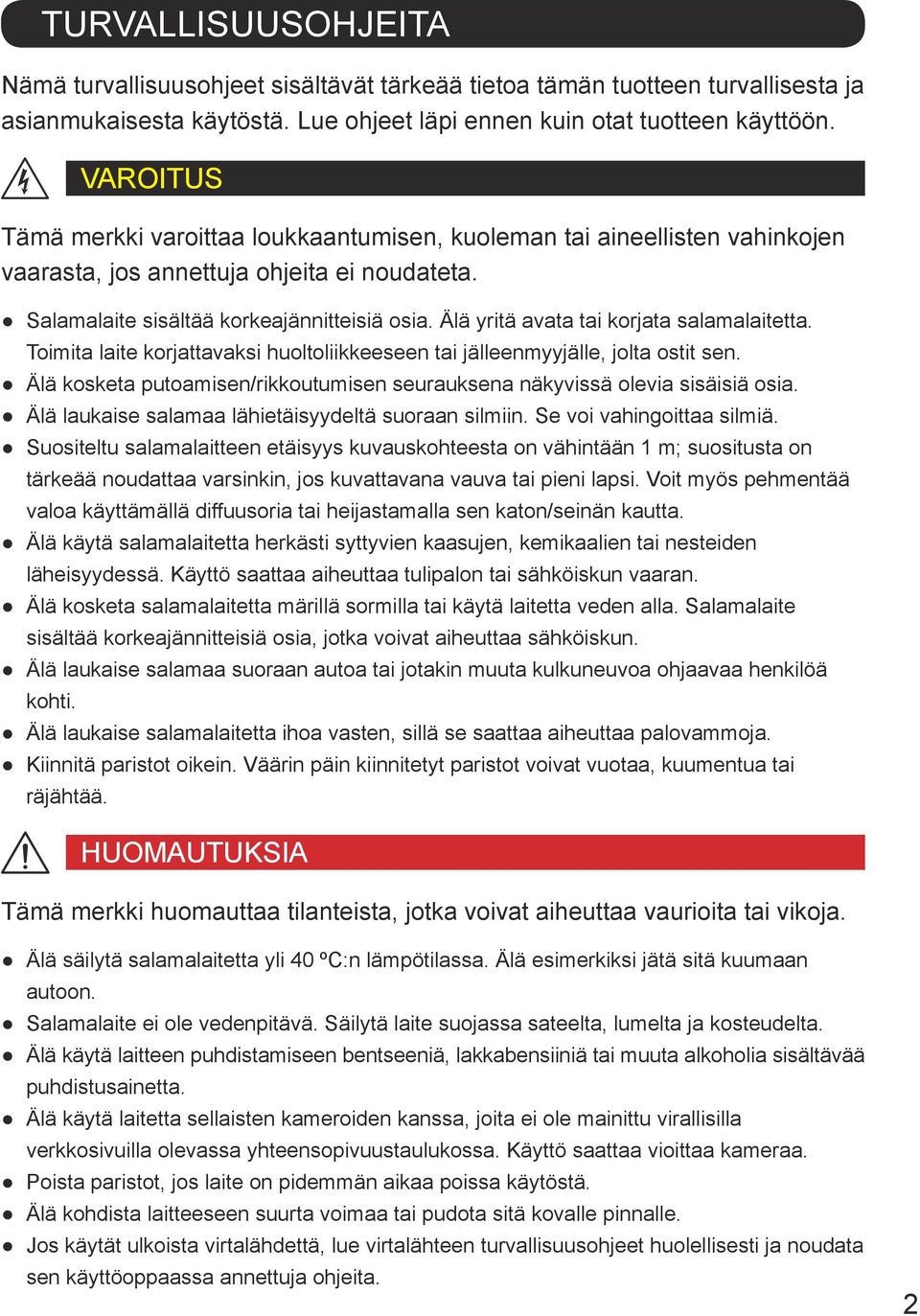

3 TURVALLISUUSOHJEITA Nämä turvallisuusohjeet sisältävät tärkeää tietoa tämän tuotteen turvallisesta ja asianmukaisesta käytöstä. Lue ohjeet läpi ennen kuin otat tuotteen käyttöön. Tämä merkki varoittaa loukkaantumisen, kuoleman tai aineellisten vahinkojen vaarasta, jos annettuja ohjeita ei noudateta. Salamalaite sisältää korkeajännitteisiä osia. Älä yritä avata tai korjata salamalaitetta. Toimita laite korjattavaksi huoltoliikkeeseen tai jälleenmyyjälle, jolta ostit sen. Älä kosketa putoamisen/rikkoutumisen seurauksena näkyvissä olevia sisäisiä osia. Älä laukaise salamaa lähietäisyydeltä suoraan silmiin. Se voi vahingoittaa silmiä. Suositeltu salamalaitteen etäisyys kuvauskohteesta on vähintään 1 m; suositusta on tärkeää noudattaa varsinkin, jos kuvattavana vauva tai pieni lapsi. Voit myös pehmentää valoa käyttämällä diffuusoria tai heijastamalla sen katon/seinän kautta. Älä käytä salamalaitetta herkästi syttyvien kaasujen, kemikaalien tai nesteiden läheisyydessä. Käyttö saattaa aiheuttaa tulipalon tai sähköiskun vaaran. Älä kosketa salamalaitetta märillä sormilla tai käytä laitetta veden alla. Salamalaite sisältää korkeajännitteisiä osia, jotka voivat aiheuttaa sähköiskun. Älä laukaise salamaa suoraan autoa tai jotakin muuta kulkuneuvoa ohjaavaa henkilöä kohti. Älä laukaise salamalaitetta ihoa vasten, sillä se saattaa aiheuttaa palovammoja. Kiinnitä paristot oikein. Väärin päin kiinnitetyt paristot voivat vuotaa, kuumentua tai räjähtää. VAROITUS HUOMAUTUKSIA Tämä merkki huomauttaa tilanteista, jotka voivat aiheuttaa vaurioita tai vikoja. Älä säilytä salamalaitetta yli 40 ºC:n lämpötilassa. Älä esimerkiksi jätä sitä kuumaan autoon. Salamalaite ei ole vedenpitävä. Säilytä laite suojassa sateelta, lumelta ja kosteudelta. Älä käytä laitteen puhdistamiseen bentseeniä, lakkabensiiniä tai muuta alkoholia sisältävää puhdistusainetta. Älä käytä laitetta sellaisten kameroiden kanssa, joita ei ole mainittu virallisilla verkkosivuilla olevassa yhteensopivuustaulukossa. Käyttö saattaa vioittaa kameraa. Poista paristot, jos laite on pidemmän aikaa poissa käytöstä. Älä kohdista laitteeseen suurta voimaa tai pudota sitä kovalle pinnalle. Jos käytät ulkoista virtalähdettä, lue virtalähteen turvallisuusohjeet huolellisesti ja noudata sen käyttöoppaassa annettuja ohjeita. 2

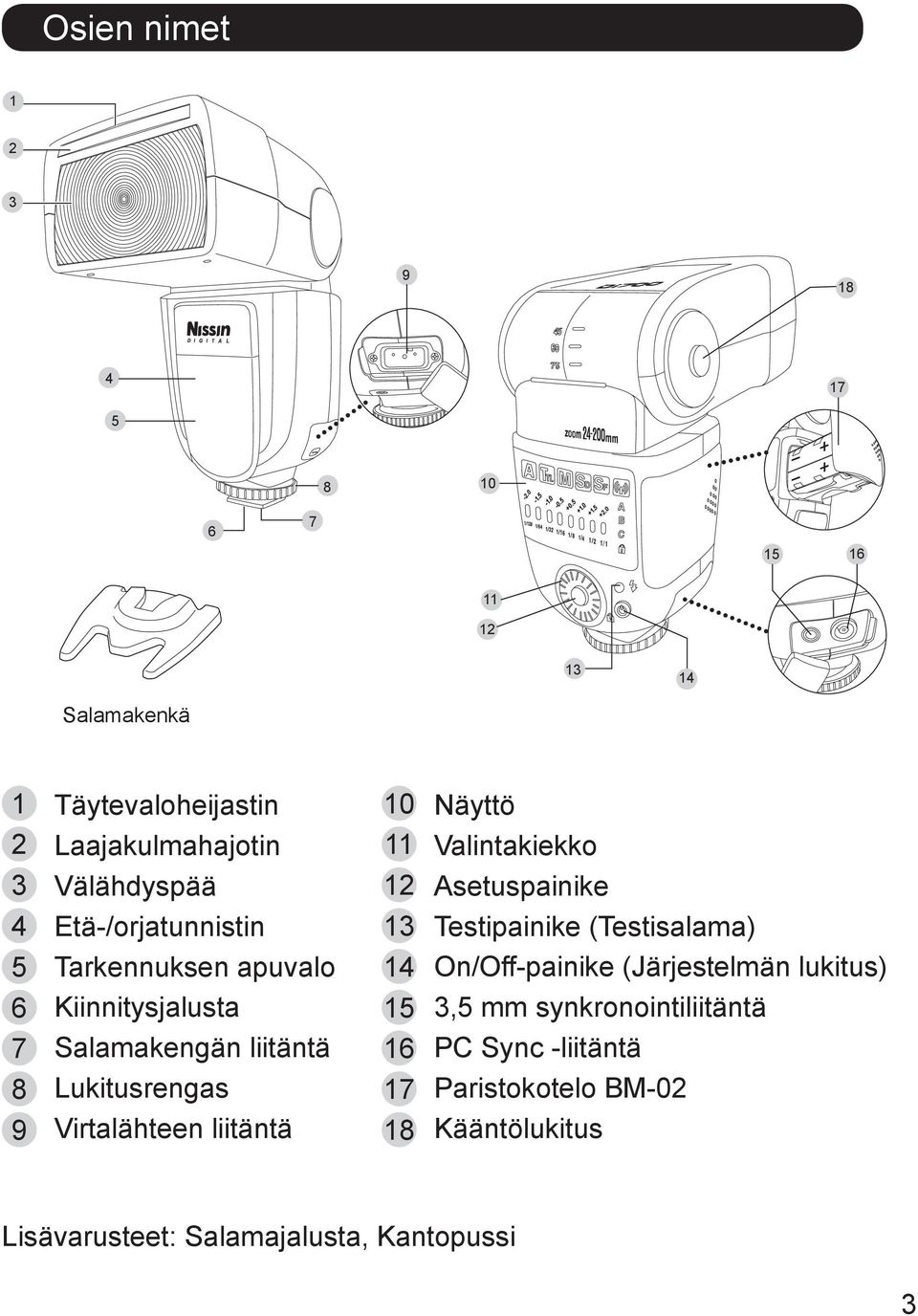

4 Osien nimet Salamakenkä 1 Täytevaloheijastin 10 Näyttö 2 Laajakulmahajotin 11 Valintakiekko 3 Välähdyspää 12 Asetuspainike 4 Etä-/orjatunnistin 13 Testipainike (Testisalama) 5 Tarkennuksen apuvalo 14 On/Off-painike (Järjestelmän lukitus) 6 Kiinnitysjalusta 15 3,5 mm synkronointiliitäntä 7 Salamakengän liitäntä 16 PC Sync -liitäntä 8 Lukitusrengas 17 Paristokotelo BM-02 9 Virtalähteen liitäntä 18 Kääntölukitus Lisävarusteet: Salamajalusta, Kantopussi 3

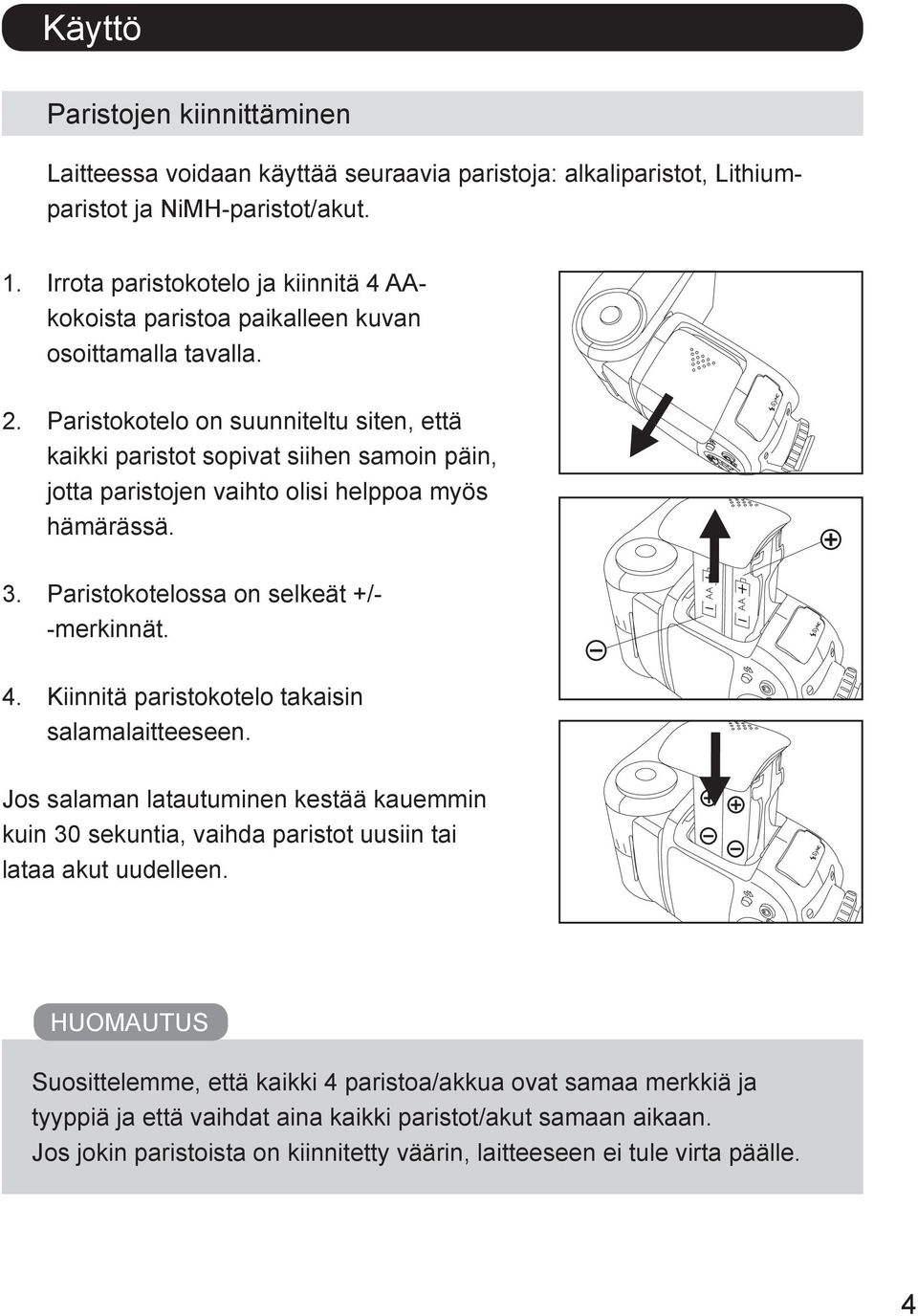

5 Käyttö Paristojen kiinnittäminen Laitteessa voidaan käyttää seuraavia paristoja: alkaliparistot, Lithiumparistot ja NiMH-paristot/akut. 1. Irrota paristokotelo ja kiinnitä 4 AAkokoista paristoa paikalleen kuvan osoittamalla tavalla. 2. Paristokotelo on suunniteltu siten, että kaikki paristot sopivat siihen samoin päin, jotta paristojen vaihto olisi helppoa myös hämärässä. 3. Paristokotelossa on selkeät +/- -merkinnät. 4. Kiinnitä paristokotelo takaisin salamalaitteeseen. Jos salaman latautuminen kestää kauemmin kuin 30 sekuntia, vaihda paristot uusiin tai lataa akut uudelleen. HUOMAUTUS Suosittelemme, että kaikki 4 paristoa/akkua ovat samaa merkkiä ja tyyppiä ja että vaihdat aina kaikki paristot/akut samaan aikaan. Jos jokin paristoista on kiinnitetty väärin, laitteeseen ei tule virta päälle. 4

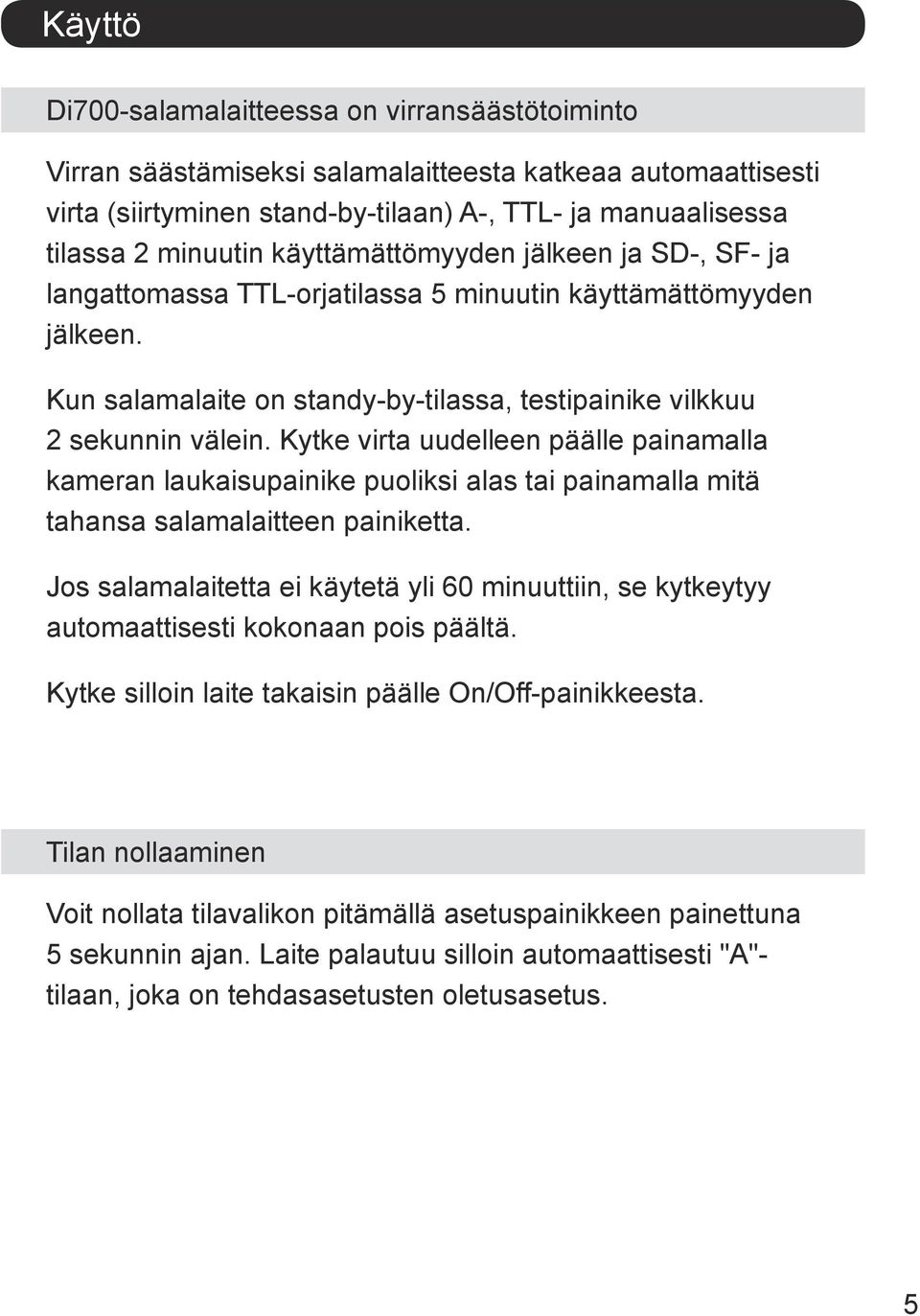

6 Käyttö Di700-salamalaitteessa on virransäästötoiminto Virran säästämiseksi salamalaitteesta katkeaa automaattisesti virta (siirtyminen stand-by-tilaan) A-, TTL- ja manuaalisessa tilassa 2 minuutin käyttämättömyyden jälkeen ja SD-, SF- ja langattomassa TTL-orjatilassa 5 minuutin käyttämättömyyden jälkeen. Kun salamalaite on standy-by-tilassa, testipainike vilkkuu 2 sekunnin välein. Kytke virta uudelleen päälle painamalla kameran laukaisupainike puoliksi alas tai painamalla mitä tahansa salamalaitteen painiketta. Jos salamalaitetta ei käytetä yli 60 minuuttiin, se kytkeytyy automaattisesti kokonaan pois päältä. Kytke silloin laite takaisin päälle On/Off-painikkeesta. Tilan nollaaminen Voit nollata tilavalikon pitämällä asetuspainikkeen painettuna 5 sekunnin ajan. Laite palautuu silloin automaattisesti "A"- tilaan, joka on tehdasasetusten oletusasetus. 5

7 Di700-salamalaitteen kiinnittäminen kameraan 1. Kytke Di700-salamalaitteesta ja kamerasta virta pois päältä. 2. Löysää salamalaitteen lukitusrengas kokonaan kuvan osoittamalla tavalla. 3. Työnnä salamalaitteen kiinnitysjalusta kameran salamakenkään. 4. Kiristä lukitusrengas kääntämällä päinvastaiseen suuntaan kuin löysättäessä. 5. Lukituskiinnike tulee esiin ja lukitsee salamakengän tiukasti paikoilleen. Laitteen irrottaminen kamerasta Löysää lukitusrengas ja liu uta salamalaitteen kiinnitysjalusta pois kameran salamakengästä. Varmista, että lukitusrengas on käännetty niin pitkälle kuin se menee, jotta lukituskiinnike on kokonaan irti salamakengästä. 6

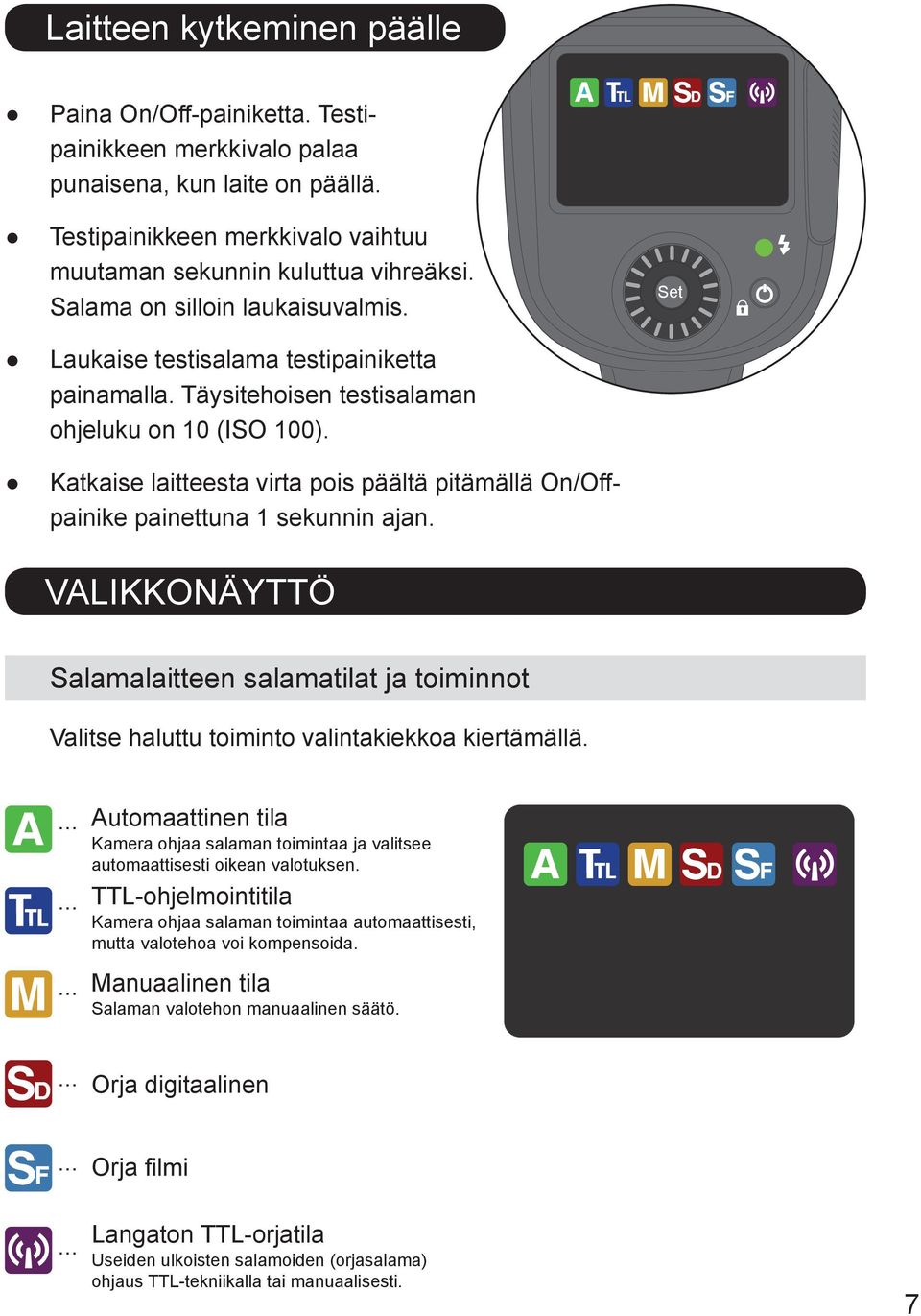

8 Laitteen kytkeminen päälle Paina On/Off-painiketta. Testipainikkeen merkkivalo palaa punaisena, kun laite on päällä. Testipainikkeen merkkivalo vaihtuu muutaman sekunnin kuluttua vihreäksi. Salama on silloin laukaisuvalmis. Laukaise testisalama testipainiketta painamalla. Täysitehoisen testisalaman ohjeluku on 10 (ISO 100). Katkaise laitteesta virta pois päältä pitämällä On/Offpainike painettuna 1 sekunnin ajan. Set VALIKKONÄYTTÖ Salamalaitteen salamatilat ja toiminnot Valitse haluttu toiminto valintakiekkoa kiertämällä Automaattinen tila Kamera ohjaa salaman toimintaa ja valitsee automaattisesti oikean valotuksen. TTL-ohjelmointitila Kamera ohjaa salaman toimintaa automaattisesti, mutta valotehoa voi kompensoida. Manuaalinen tila Salaman valotehon manuaalinen säätö.... Orja digitaalinen... Orja... Langaton TTL-orjatila Useiden ulkoisten salamoiden (orjasalama) ohjaus TTL-tekniikalla tai manuaalisesti. 7

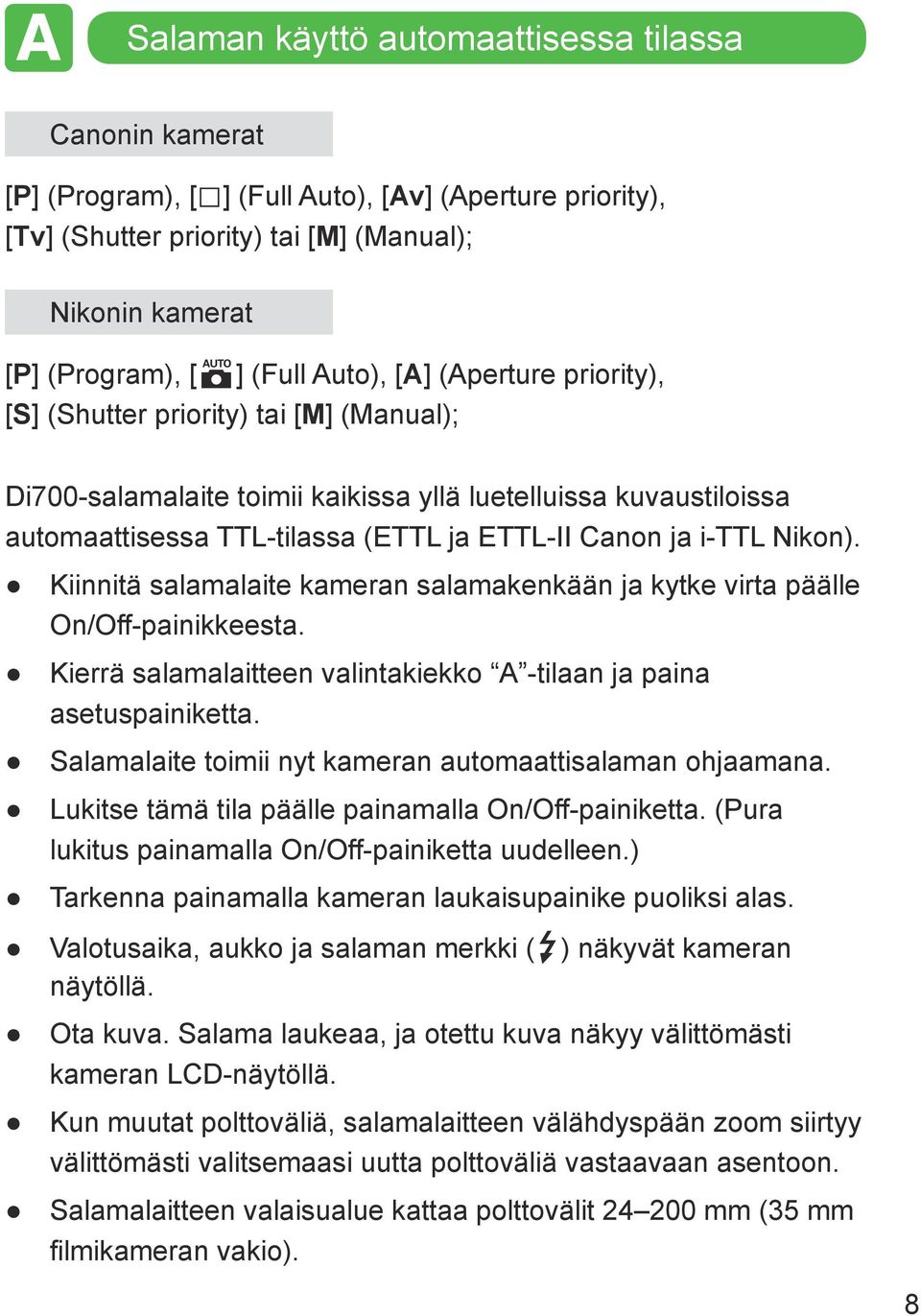

9 Salaman käyttö automaattisessa tilassa Canonin kamerat [P] (Program), [ ] (Full Auto), [Av] (Aperture priority), [Tv] (Shutter priority) tai [M] (Manual); Nikonin kamerat [P] (Program), [ ] (Full Auto), [A] (Aperture priority), [S] (Shutter priority) tai [M] (Manual); Di700-salamalaite toimii kaikissa yllä luetelluissa kuvaustiloissa automaattisessa TTL-tilassa (ETTL ja ETTL-II Canon ja i-ttl Nikon). Kiinnitä salamalaite kameran salamakenkään ja kytke virta päälle On/Off-painikkeesta. Kierrä salamalaitteen valintakiekko A -tilaan ja paina asetuspainiketta. Salamalaite toimii nyt kameran automaattisalaman ohjaamana. Lukitse tämä tila päälle painamalla On/Off-painiketta. (Pura lukitus painamalla On/Off-painiketta uudelleen.) Tarkenna painamalla kameran laukaisupainike puoliksi alas. Valotusaika, aukko ja salaman merkki ( ) näkyvät kameran näytöllä. Ota kuva. Salama laukeaa, ja otettu kuva näkyy välittömästi kameran LCD-näytöllä. Kun muutat polttoväliä, salamalaitteen välähdyspään zoom siirtyy välittömästi valitsemaasi uutta polttoväliä vastaavaan asentoon. Salamalaitteen valaisualue kattaa polttovälit mm (35 mm filmikameran vakio). 8

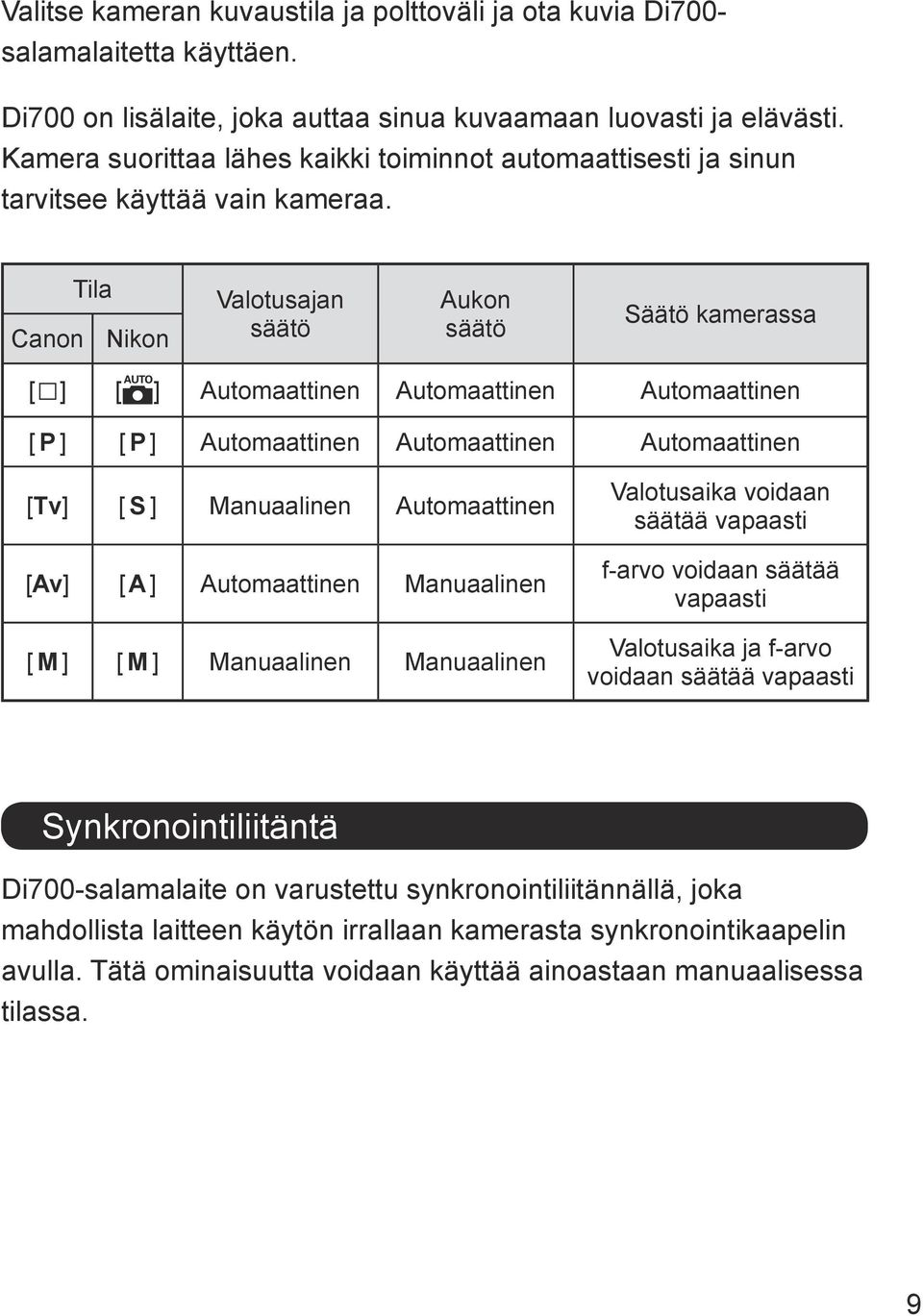

10 Valitse kameran kuvaustila ja polttoväli ja ota kuvia Di700- salamalaitetta käyttäen. Di700 on lisälaite, joka auttaa sinua kuvaamaan luovasti ja elävästi. Kamera suorittaa lähes kaikki toiminnot automaattisesti ja sinun tarvitsee käyttää vain kameraa. Canon Tila Nikon Valotusajan säätö Aukon säätö Säätö kamerassa [ ] [ ] Automaattinen Automaattinen Automaattinen [ P ] [ P ] Automaattinen Automaattinen Automaattinen [Tv] [ S ] Manuaalinen Automaattinen [Av] [ A ] Automaattinen Manuaalinen [ M ] [ M ] Manuaalinen Manuaalinen Valotusaika voidaan säätää vapaasti f-arvo voidaan säätää vapaasti Valotusaika ja f-arvo voidaan säätää vapaasti Synkronointiliitäntä Di700-salamalaite on varustettu synkronointiliitännällä, joka mahdollista laitteen käytön irrallaan kamerasta synkronointikaapelin avulla. Tätä ominaisuutta voidaan käyttää ainoastaan manuaalisessa tilassa. 9

11 Salamavalokuvauksen iloa TTL-salaman kompensointi Nykyaikaista TTL-tekniikkaa käyttävä kamera säätää automaattisesti salamalaitteen valotehon parhaan mahdollisen valotuksen saavuttamiseksi. Voit halutessasi pehmentää tai heikentää salamaa tai antaa kuvauskohteelle lisää valoa ilman, että ympäristön tai taustan valotus muuttuu. Di700-salamalaitteella valotus voidaan säätää nopeasti tarvittaesssa vaikka jokaiselle kuvalle erikseen. Kiinnitä laite kameran salamakenkään ja paina On/Offpainiketta. Kierrä valintakiekko asentoon TTL ja paina asetuspainiketta. Säädä salamalle valintakiekosta haluttu valoteho /1281/64 1/32 1/16 1/8 1/ 4 1/2 1/ 1 TTL-salaman valoteho on kompensoitavissa 9-portaisella asteikolla puolen EV:n välein; valittavana ovat arvot -2.0, -1.5, -1.0, -0.5, 0, +0.5, +1.0, +1.5 ja +2.0 EV. Jos salamalaitteen LED-valot eivät näytä valittua tehoa, salaman valotehon kompensointi on asetettu oletusarvoon (0 EV). Lukitse valittu kompensaatio painamalla On/Off-painiketta. (Vapauta lukitus painamalla On/Off-painiketta uudelleen.) Ota kuva. Ottamaasi kuvaa tarkastellesasi näet, että kuvauskohteeseen on kohdistunut haluttu valo ja myös taustavalotus on odotusten mukainen. Joissakin kameramalleissa TTL-salaman kompensaation säätö tapahtuu kameran valikkotilassa. Huomaa, että säätäessäsi kompensaatiota kamerasta, myös mahdollinen salamalaitteesta valittu kompensaatio pysyy valittuna. (Esim. salamasta säädetty +1 kompensaatio ja kamerasta valittu +1.3 kompensaatio antavat yhdessä +2.3 EV:n kompensaation.) 10

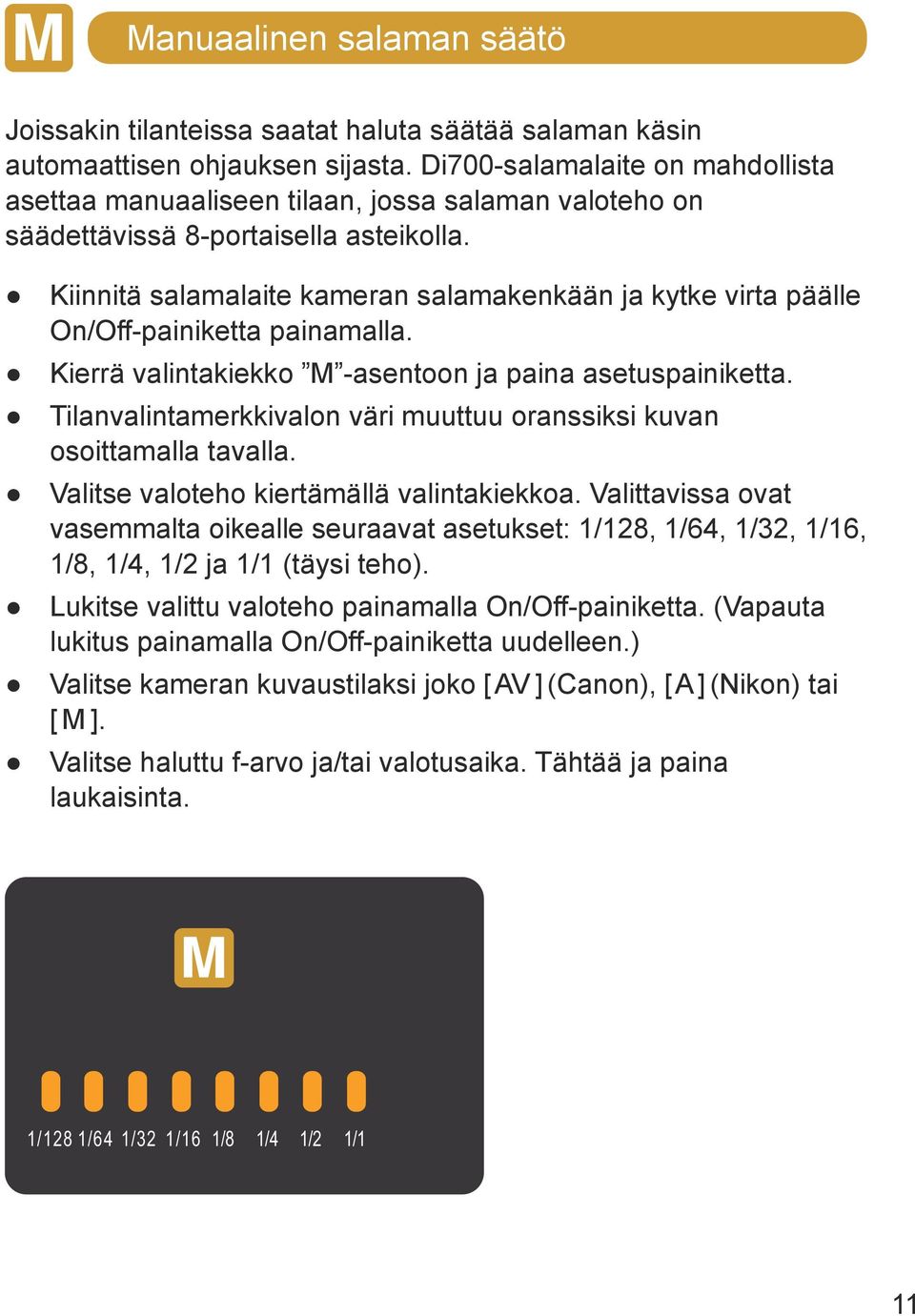

12 Manuaalinen salaman säätö Joissakin tilanteissa saatat haluta säätää salaman käsin automaattisen ohjauksen sijasta. Di700-salamalaite on mahdollista asettaa manuaaliseen tilaan, jossa salaman valoteho on säädettävissä 8-portaisella asteikolla. Kiinnitä salamalaite kameran salamakenkään ja kytke virta päälle On/Off-painiketta painamalla. Kierrä valintakiekko M -asentoon ja paina asetuspainiketta. Tilanvalintamerkkivalon väri muuttuu oranssiksi kuvan osoittamalla tavalla. Valitse valoteho kiertämällä valintakiekkoa. Valittavissa ovat vasemmalta oikealle seuraavat asetukset: 1/128, 1/64, 1/32, 1/16, 1/8, 1/4, 1/2 ja 1/1 (täysi teho). Lukitse valittu valoteho painamalla On/Off-painiketta. (Vapauta lukitus painamalla On/Off-painiketta uudelleen.) Valitse kameran kuvaustilaksi joko [ AV ] (Canon), [ A ] (Nikon) tai [ M ]. Valitse haluttu f-arvo ja/tai valotusaika. Tähtää ja paina laukaisinta. M^GJ MSGa MSGJ MJGa ejga esgj esga e^gj 1/1281/64 1/32 1/16 1/8 1/4 1/2 1/1 11

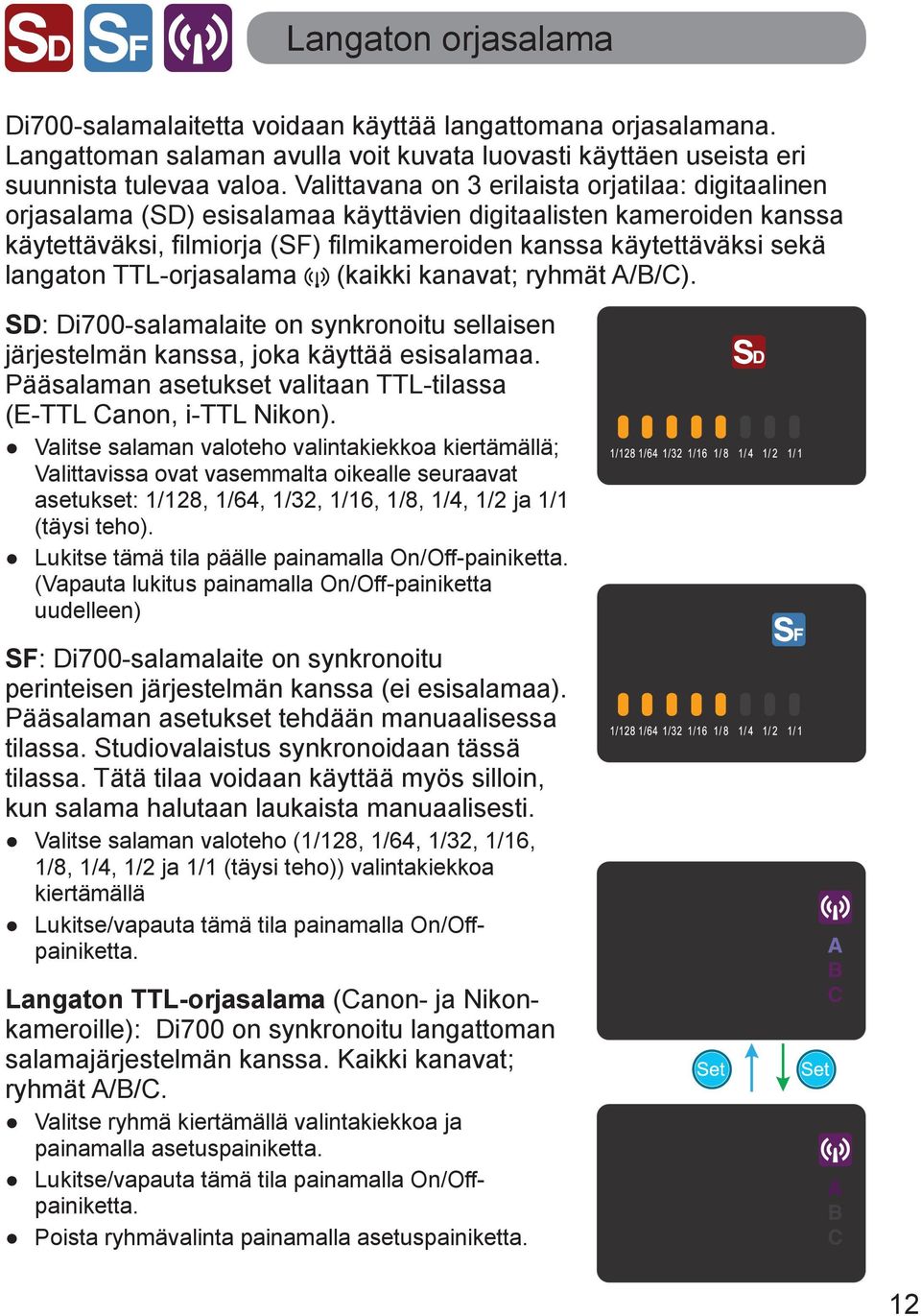

13 Langaton orjasalama Di700-salamalaitetta voidaan käyttää langattomana orjasalamana. Langattoman salaman avulla voit kuvata luovasti käyttäen useista eri suunnista tulevaa valoa. Valittavana on 3 erilaista orjatilaa: digitaalinen orjasalama (SD) esisalamaa käyttävien digitaalisten kameroiden kanssa käytettäväksi, filmiorja (SF) filmikameroiden kanssa käytettäväksi sekä langaton TTL-orjasalama (kaikki kanavat; ryhmät A/B/C). SD: Di700-salamalaite on synkronoitu sellaisen järjestelmän kanssa, joka käyttää esisalamaa. Pääsalaman asetukset valitaan TTL-tilassa (E-TTL Canon, i-ttl Nikon). Valitse salaman valoteho valintakiekkoa kiertämällä; Valittavissa ovat vasemmalta oikealle seuraavat asetukset: 1/128, 1/64, 1/32, 1/16, 1/8, 1/4, 1/2 ja 1/1 (täysi teho). Lukitse tämä tila päälle painamalla On/Off-painiketta. (Vapauta lukitus painamalla On/Off-painiketta uudelleen) SF: Di700-salamalaite on synkronoitu perinteisen järjestelmän kanssa (ei esisalamaa). Pääsalaman asetukset tehdään manuaalisessa tilassa. Studiovalaistus synkronoidaan tässä tilassa. Tätä tilaa voidaan käyttää myös silloin, kun salama halutaan laukaista manuaalisesti. Valitse salaman valoteho (1/128, 1/64, 1/32, 1/16, 1/8, 1/4, 1/2 ja 1/1 (täysi teho)) valintakiekkoa kiertämällä Lukitse/vapauta tämä tila painamalla On/Offpainiketta. Langaton TTL-orjasalama (Canon- ja Nikonkameroille): Di700 on synkronoitu langattoman salamajärjestelmän kanssa. Kaikki kanavat; ryhmät A/B/C. Valitse ryhmä kiertämällä valintakiekkoa ja painamalla asetuspainiketta. Lukitse/vapauta tämä tila painamalla On/Offpainiketta. Poista ryhmävalinta painamalla asetuspainiketta. 12

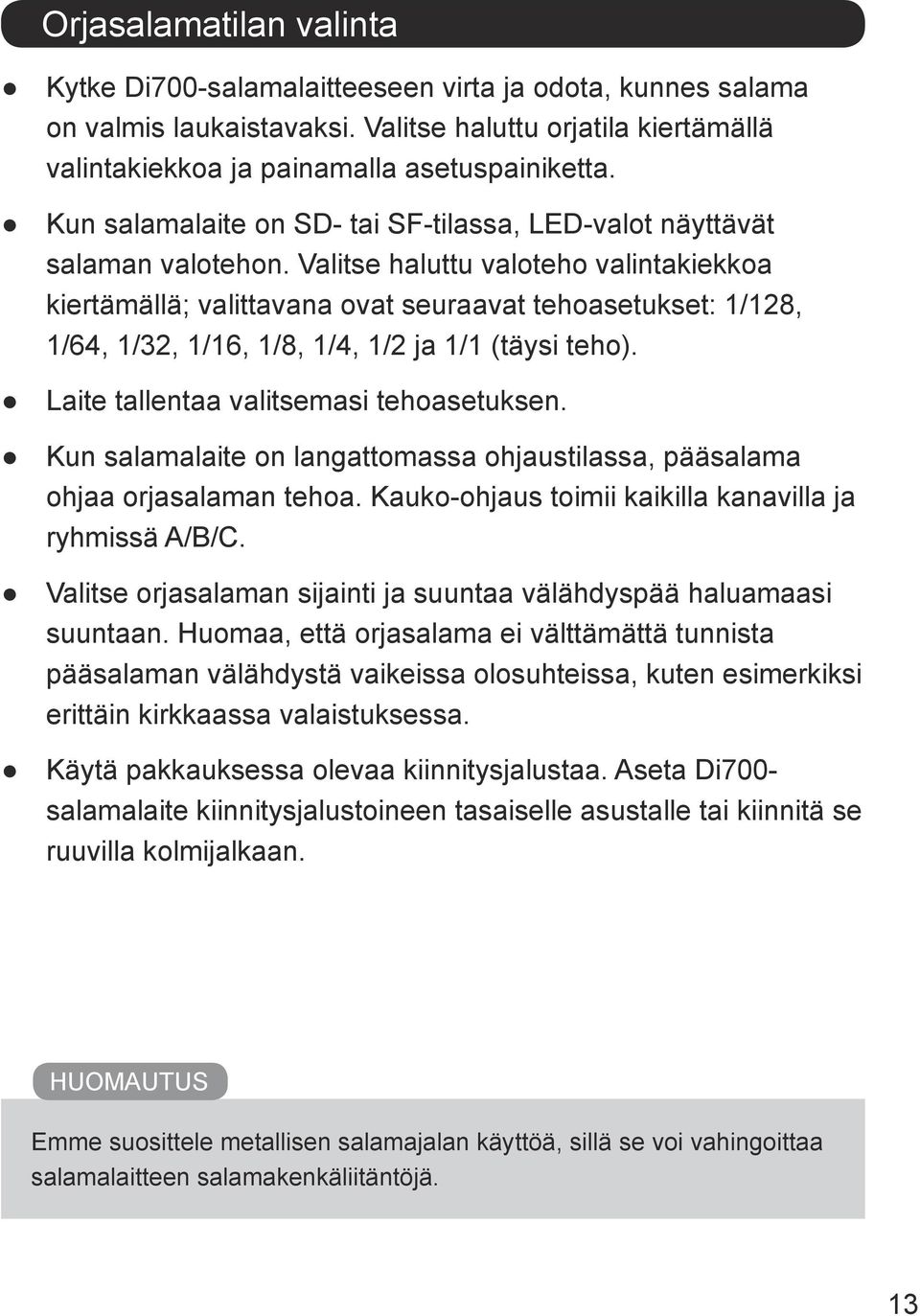

14 Orjasalamatilan valinta Kytke Di700-salamalaitteeseen virta ja odota, kunnes salama on valmis laukaistavaksi. Valitse haluttu orjatila kiertämällä valintakiekkoa ja painamalla asetuspainiketta. Kun salamalaite on SD- tai SF-tilassa, LED-valot näyttävät salaman valotehon. Valitse haluttu valoteho valintakiekkoa kiertämällä; valittavana ovat seuraavat tehoasetukset: 1/128, 1/64, 1/32, 1/16, 1/8, 1/4, 1/2 ja 1/1 (täysi teho). Laite tallentaa valitsemasi tehoasetuksen. Kun salamalaite on langattomassa ohjaustilassa, pääsalama ohjaa orjasalaman tehoa. Kauko-ohjaus toimii kaikilla kanavilla ja ryhmissä A/B/C. Valitse orjasalaman sijainti ja suuntaa välähdyspää haluamaasi suuntaan. Huomaa, että orjasalama ei välttämättä tunnista pääsalaman välähdystä vaikeissa olosuhteissa, kuten esimerkiksi erittäin kirkkaassa valaistuksessa. Käytä pakkauksessa olevaa kiinnitysjalustaa. Aseta Di700- salamalaite kiinnitysjalustoineen tasaiselle asustalle tai kiinnitä se ruuvilla kolmijalkaan. HUOMAUTUS Emme suosittele metallisen salamajalan käyttöä, sillä se voi vahingoittaa salamalaitteen salamakenkäliitäntöjä. 13

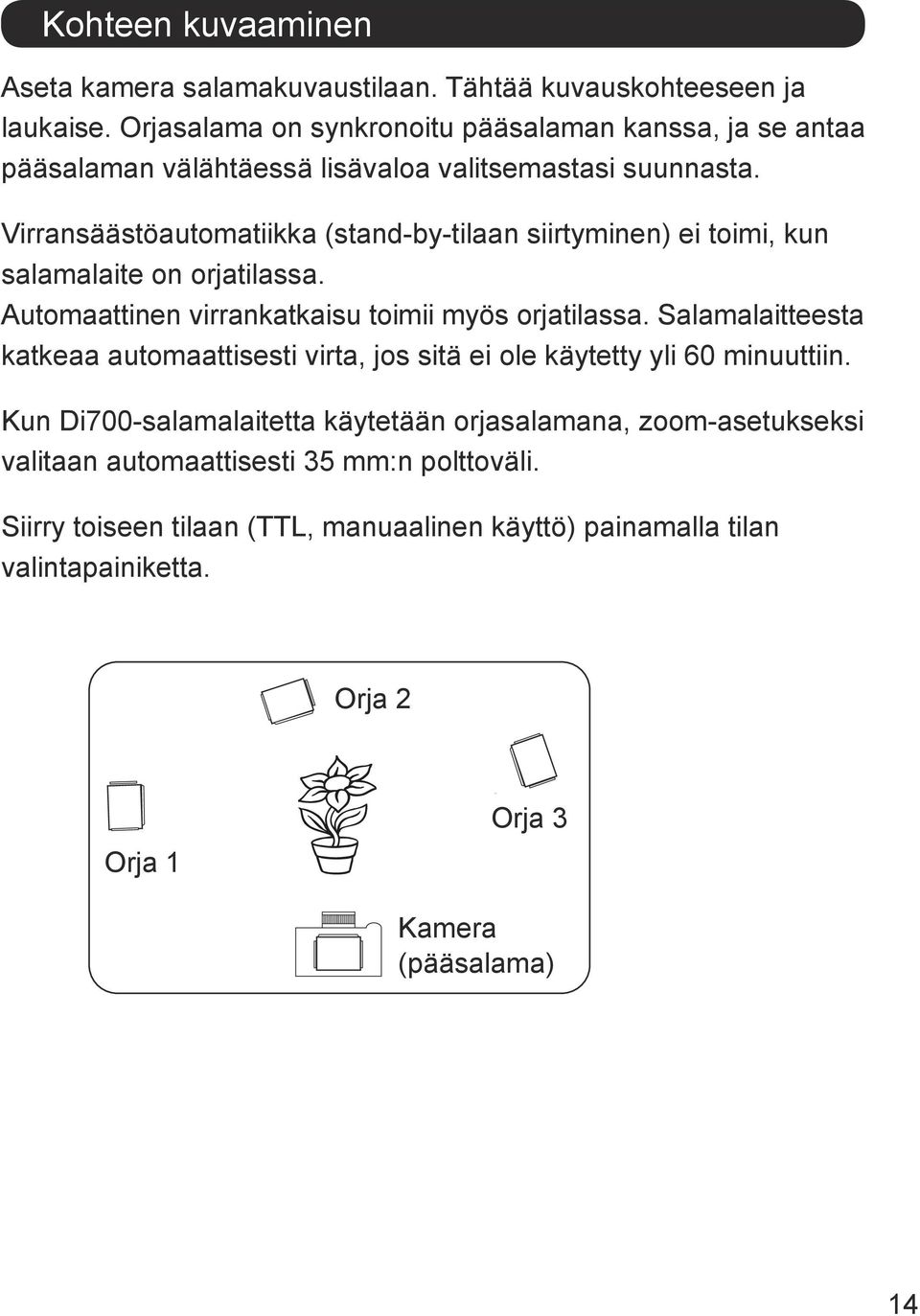

15 Kohteen kuvaaminen Aseta kamera salamakuvaustilaan. Tähtää kuvauskohteeseen ja laukaise. Orjasalama on synkronoitu pääsalaman kanssa, ja se antaa pääsalaman välähtäessä lisävaloa valitsemastasi suunnasta. Virransäästöautomatiikka (stand-by-tilaan siirtyminen) ei toimi, kun salamalaite on orjatilassa. Automaattinen virrankatkaisu toimii myös orjatilassa. Salamalaitteesta katkeaa automaattisesti virta, jos sitä ei ole käytetty yli 60 minuuttiin. Kun Di700-salamalaitetta käytetään orjasalamana, zoom-asetukseksi valitaan automaattisesti 35 mm:n polttoväli. Siirry toiseen tilaan (TTL, manuaalinen käyttö) painamalla tilan valintapainiketta. Orja 2 Orja 1 Orja 3 Kamera (pääsalama) 14

16 Täytevaloheijastin ja laajakuvahajotin Käytä täytevaloheijastinta ja laajakuvahajotinta lähi- ja muotokuvauksessa, jos valo ei ole kuvauskohteelle liian kirkas tai voimakas. Jos kohde on lähellä (2 metrin sisällä), käännä välähdyspää 90 ylöspäin ja vedä täytevaloheijastin esiin kuvan osoittamalla tavalla. Ota kuva normaalisti. Täytesalaman välähdys elävöittää kohteen. Pehmeämpi välähdys on hyödyllinen myös vauvoja kuvatessa, sillä se ei pelästytä samalla tavoin kuin tavallinen salama. Tällä toiminnolla voit myös poistaa varjot puun alla olevasta kohteesta. Muotokuvia ottaessasi vedä laajakuvahajotin esiin ja aseta se salaman päälle kuvan osoittamalla tavalla. Hajotin pehmentää salamavalon ja tekee kohteesta eläväisemmän ja luonnollisemman näköisen. Koska laajakuvahajotin laajentaa valaistua aluetta, sitä käytettäessä salama kattaa 16 mm:n polttovälin linssin kuva-alan. 15

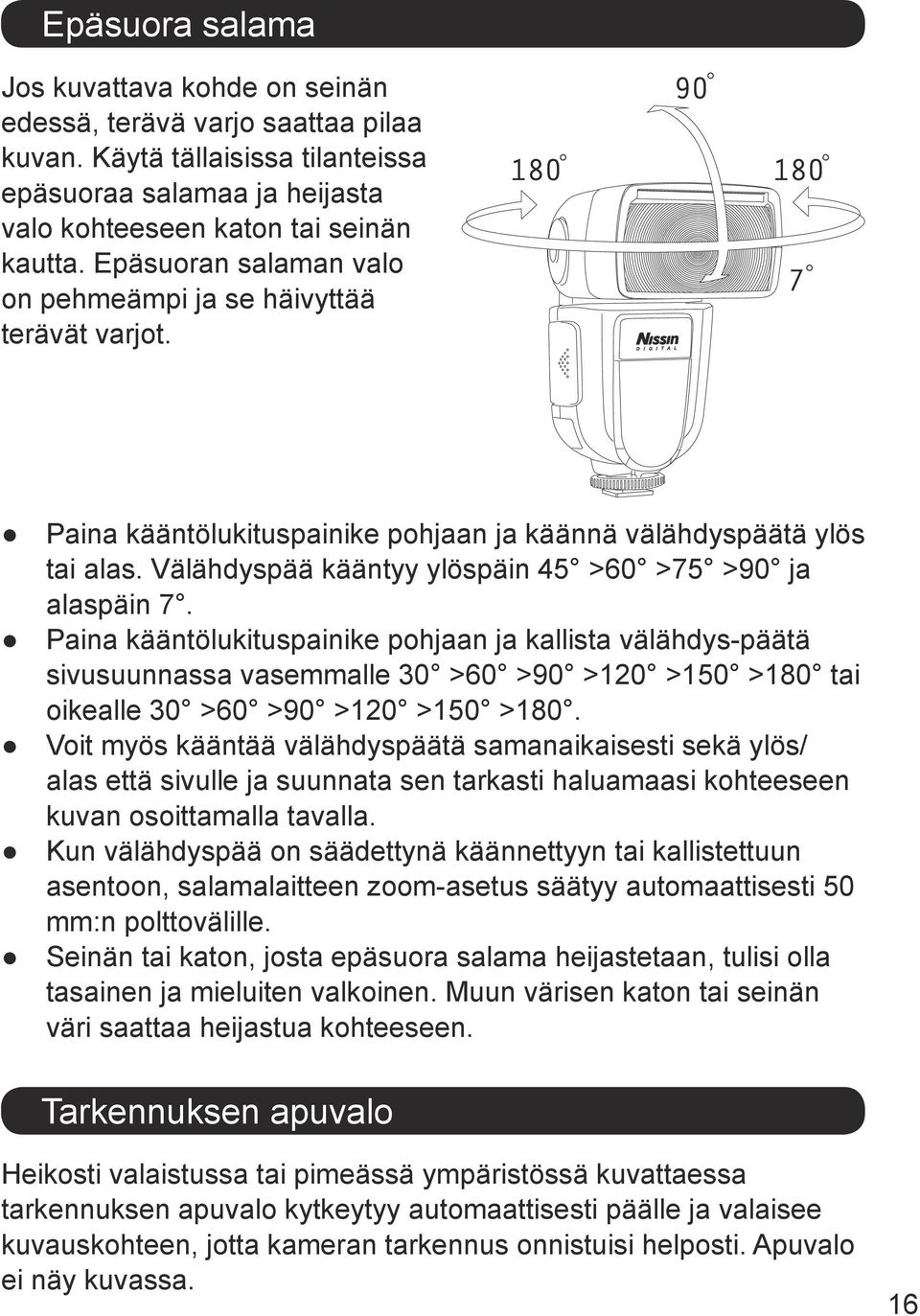

17 Epäsuora salama Jos kuvattava kohde on seinän edessä, terävä varjo saattaa pilaa kuvan. Käytä tällaisissa tilanteissa epäsuoraa salamaa ja heijasta valo kohteeseen katon tai seinän kautta. Epäsuoran salaman valo on pehmeämpi ja se häivyttää terävät varjot. Paina kääntölukituspainike pohjaan ja käännä välähdyspäätä ylös tai alas. Välähdyspää kääntyy ylöspäin 45 >60 >75 >90 ja alaspäin 7. Paina kääntölukituspainike pohjaan ja kallista välähdys-päätä sivusuunnassa vasemmalle 30 >60 >90 >120 >150 >180 tai oikealle 30 >60 >90 >120 >150 >180. Voit myös kääntää välähdyspäätä samanaikaisesti sekä ylös/ alas että sivulle ja suunnata sen tarkasti haluamaasi kohteeseen kuvan osoittamalla tavalla. Kun välähdyspää on säädettynä käännettyyn tai kallistettuun asentoon, salamalaitteen zoom-asetus säätyy automaattisesti 50 mm:n polttovälille. Seinän tai katon, josta epäsuora salama heijastetaan, tulisi olla tasainen ja mieluiten valkoinen. Muun värisen katon tai seinän väri saattaa heijastua kohteeseen. Tarkennuksen apuvalo Heikosti valaistussa tai pimeässä ympäristössä kuvattaessa tarkennuksen apuvalo kytkeytyy automaattisesti päälle ja valaisee kuvauskohteen, jotta kameran tarkennus onnistuisi helposti. Apuvalo ei näy kuvassa. 16

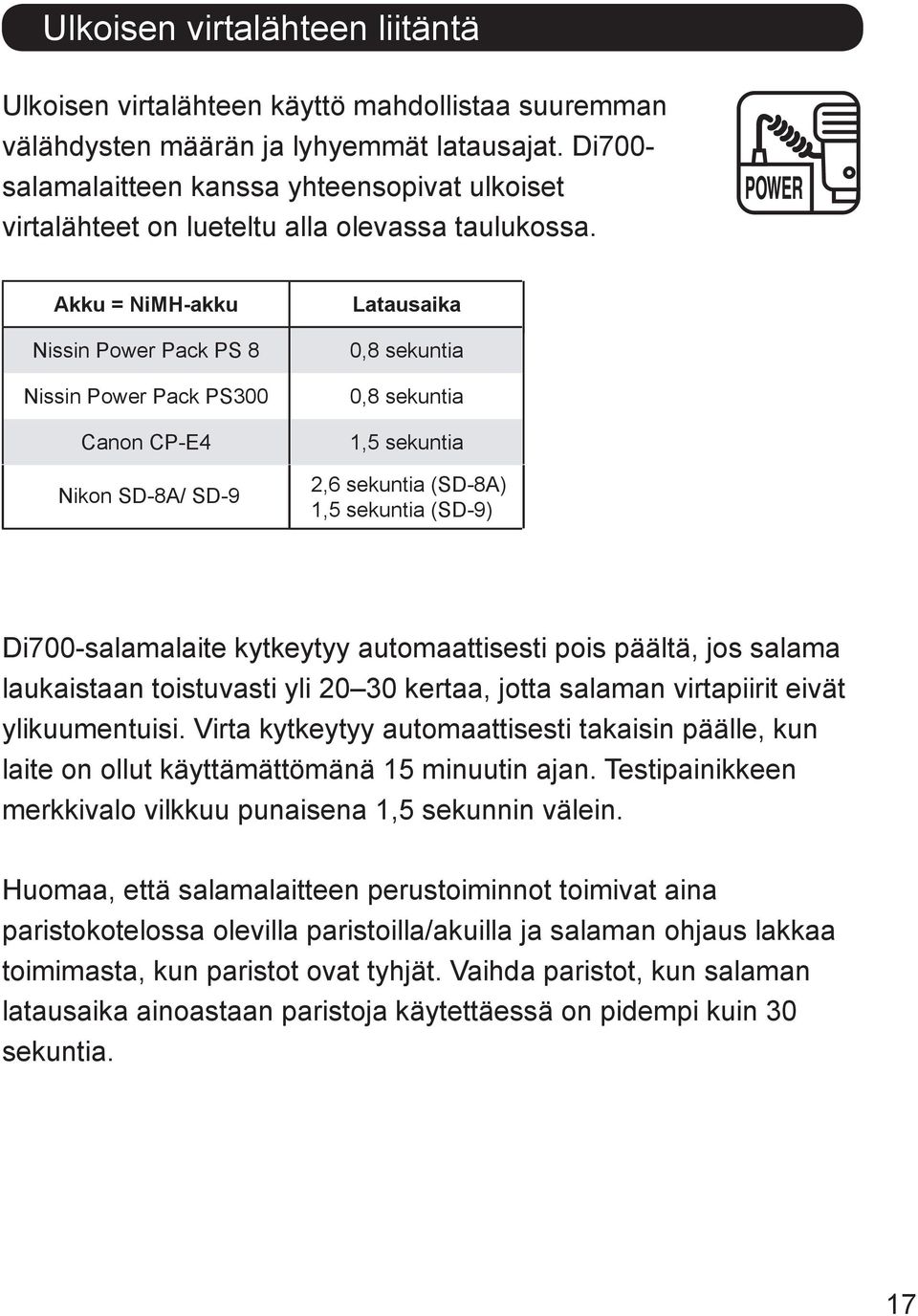

18 Ulkoisen virtalähteen liitäntä Ulkoisen virtalähteen käyttö mahdollistaa suuremman välähdysten määrän ja lyhyemmät latausajat. Di700- salamalaitteen kanssa yhteensopivat ulkoiset virtalähteet on lueteltu alla olevassa taulukossa. Akku = NiMH-akku Nissin Power Pack PS 8 Nissin Power Pack PS300 Canon CP-E4 Nikon SD-8A/ SD-9 Latausaika 0,8 sekuntia 0,8 sekuntia 1,5 sekuntia 2,6 sekuntia (SD-8A) 1,5 sekuntia (SD-9) Di700-salamalaite kytkeytyy automaattisesti pois päältä, jos salama laukaistaan toistuvasti yli kertaa, jotta salaman virtapiirit eivät ylikuumentuisi. Virta kytkeytyy automaattisesti takaisin päälle, kun laite on ollut käyttämättömänä 15 minuutin ajan. Testipainikkeen merkkivalo vilkkuu punaisena 1,5 sekunnin välein. Huomaa, että salamalaitteen perustoiminnot toimivat aina paristokotelossa olevilla paristoilla/akuilla ja salaman ohjaus lakkaa toimimasta, kun paristot ovat tyhjät. Vaihda paristot, kun salaman latausaika ainoastaan paristoja käytettäessä on pidempi kuin 30 sekuntia. 17

19 Salaman valotehon lukitseminen Jos kuvattavan kohteen tausta on erittäin kirkas, kameran valotusjärjestelmä säätää salaman valotehon taustan mukaan ja kohde alivalottuu. Jos kuvauskohde ei ole etsimen/näyttöruudun keskellä, siitä saattaa salamaa käytettäessä tulla yli- tai alivalottunut. Tällaisissa tapauksissa voit lukita oikean salaman valotehon. Asettamasi valoteho säilyy valittuna, vaikka muuttaisit aukon kokoa tai zoomaisit. Tätä toimintoa voidaan käyttää vain kamerasta. Canon-kameroissa: FE lock Tarkenna kohteeseen. Kohdista etsin/näyttöruutu kohteeseen ja paina kameran [ ]-painiketta ([ FEL ]-painike joissakin malleissa). Kamera määrittää oikean valotehon laukaisemalla esisalaman. Huom.: FEL toimii ainoastaan seuraavissa tiloissa: P, TV, AV, M & A-Dep. Nikon-kameroissa: Fv lock Aseta Fv lock -tila päälle kameran valikosta. Tarkenna kohteeseen. Kohdista etsin/näyttöruutu kohteeseen ja paina kameran [ AE-L ]-painiketta ([ AF-L ]-painike joissakin malleissa). Tähtää haluamaasi paikkaan ja paina laukaisinta. 18

20 Ainoastaan Nikon-kameroissa Seuraavat toiminnot ovat käytettävissä ainoastaan Nikon-kameroissa. Katso tarkemmat tiedot kameran käyttöoppaasta. Hidas synkronointi Salamaa käytetään pitkällä valotusajalla, jotta sekä kohde että tausta valottuisivat oikein hämärässä tai pimeässä kuvattaessa. Punasilmäisyyden vähentäminen Di700-salamalaite laukaisee kolme esisalamaa punasilmäisyyden estämiseksi. Tätä toimintoa voidaan käyttää yhtä aikaa hitaan synkronoinnin kanssa. Toisen verhon synkronointi Toisen verhon synkronointia käytettäessä salama laukeaa vasta valotusajan lopussa. Tätä toimintoa käyttämällä liikkuvalle kohteelle saadaan vauhtiviivat. 19

21 Tekniset tiedot Tyyppi Canon ja Nikon DSLR-kameroille Ohjeluku (ISO 100 / m) Kamerat 54 (200 mm zoomin asento) / Kamerat 48 (105 mm zoomin asento) Polttoväli Virtalähde Paristojen vaihto Salaman latausaika Välähdysten määrä (noin) Välähdyksen kesto Värilämpötila Valotuksen ohjaus Langaton ohjaus TTL-kompensaatio mm (16 mm käytettäessä sisäänrakennettua laajakulmahajotinta) 4 x LR6-paristoa (myös AA NiMH- tai Lithium-paristoja/akkuja voi käyttää) Nopea vaihto; paristokotelo BM-02 0,1 4 s välähdystä 1/800 1/30,000 s 5600 K E-TTL II/ E-TTL (Canon) ja i-ttl (Nikon) Langaton TTL, ei-ttl orja (SD-tila, SF-tila) EV 1/2 EV:n välein Epäsuora salama Ylös: 90, Alas: 7, Vasemmalle: 180, Oikealle 180 (välähdyspään kallistus/kääntö lukituspainikkeella) Salaman ohjaus Tarkennuksen apuvalo Käyttöliittymä Ulkoiset liitännät Ulkoinen virtalähde Lisävarusteet Mitat Paino 1. ja 2. verhon synkronointi, nopea synkronointi, punasilmäisyyden vähentäminen, hidas synkronointi (vain Nikon-kameroissa), FE/FV Lock (asetus kamerasta) 0,7 6 m LED-värinäyttö, valintakiekko Ulkoisen virtalähteen liitäntä, PC-liitäntä, 3,5 mm synkronointikaapeli Liitäntä ulkoiselle virtalähteelle (valinnainen lisävaruste) Nissin Power Pack PS300/ PS 8 Laukku, salamajalusta (sis. ruuvin) 140(H) x 75(W) x 115(D) mm 350 g (ilman paristoja/akkuja) 20

22 Ohjelukutaulukko Ohjeluvut käytettäessä manuaalista tilaa (ISO 100 metreinä) Zoomin asento Salaman valoteho Täysi 1/2 1/4 1/8 1/16 1/32 1/64 1/ mm mm mm mm mm mm mm mm mm Vianetsintä Salama ei ala latautua. Paristot on kiinnitetty väärin >>> Kiinnitä paristot oikein päin. Paristot ovat tyhjät >>> Vaihda paristot, jos salaman latausaika on yli 30 sekuntia. Salama ei välähdä. Salamalaitetta ei ole kiinnitetty oikein kameraan >>> Kiinnitä salamalaite kameran salamakenkään. Salamalaitteesta on katkaistu automaattisesti virta >>> Kytke virta päälle uudelleen. Salamakuva on yli- tai alivalottunut. Kohteen lähellä on jokin heijastava esine tai kirkas valo >>> Käytä FE- tai Fv lock -toimintoa. Salamalaite on manuaalisessa tilassa >>> Aseta laite TTL-tilaan tai johonkin muuhun tilaan. 21

23 Takuu Jos laite on vioittunut tai vaurioitunut jostakin alla luetelluista syistä, sen takuu ei välttämättä enää ole voimassa. Katso takuuehdoista tarkemmat maakohtaiset tiedot takuun voimassaolosta. 1. Tuotetta ei ole käytetty käyttöoppaassa annettujen ohjeiden mukaisesti. 2. Tuotteen käyttäjä, jolla ei ole valtuutusta huoltaa tuotetta, on korjannut tai muuttanut tuotetta. 3. Tuotetta on käytetty sellaisten kolmansien osapuolten valmistamien kameroiden, objektiivien, sovitinten tai muiden laitteiden kanssa, jotka eivät ole yhteensopivia tuotteen kanssa. 4. Vian tai vaurion on aiheuttanut tulipalo, maanjäristys, tulva, saastuminen tai jokin muu luonnonmullistus. 5. Tuotetta on säilytetty pölyisessä tai kosteassa tilassa, korkeassa lämpötilassa tai jollakin muulla tavalla huonoissa olosuhteissa. 6. Naarmut, tahrat, kolhut tai kuluminen ovat seurausta laitteen huolimattomasta käsittelystä. 7. Takuukortista puuttuu ostopaikan nimi tai ostopäivä tai sitä ei ole lainkaan. 22

24 Nissin Japan Ltd., Tokio Nissin Marketing Ltd., Hong Kong Oikeudet muutoksiin pidätetään. 700.Rev
