Elektroninen salama FL-36R. Käyttöohje

Koko: px
Aloita esitys sivulta:

Download "Elektroninen salama FL-36R. Käyttöohje"

Transkriptio

1 Elektroninen salama FL-36R FI Käyttöohje

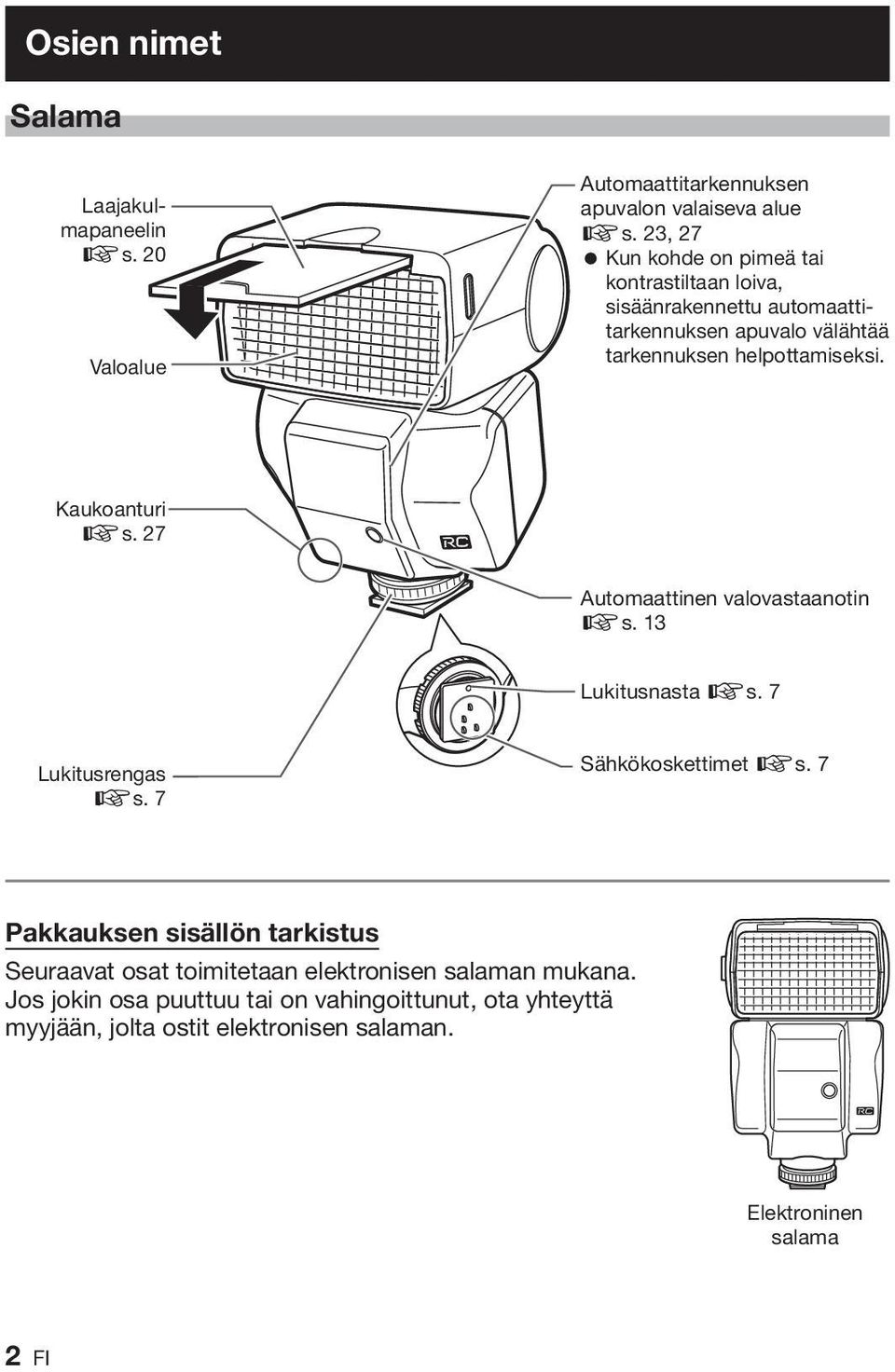

2 Osien nimet Salama Laajakulmapaneelin gs. 20 Valoalue Automaattitarkennuksen apuvalon valaiseva alue gs. 23, 27 = Kun kohde on pimeä tai kontrastiltaan loiva, sisäänrakennettu automaattitarkennuksen apuvalo välähtää tarkennuksen helpottamiseksi. Kaukoanturi gs. 27 Automaattinen valovastaanotin gs. 13 Lukitusnasta gs. 7 Lukitusrengas gs. 7 Sähkökoskettimet gs. 7 Pakkauksen sisällön tarkistus Seuraavat osat toimitetaan elektronisen salaman mukana. Jos jokin osa puuttuu tai on vahingoittunut, ota yhteyttä myyjään, jolta ostit elektronisen salaman. Elektroninen salama 2 FI

3 Ylös / alas heijastuskulman indeksit gs. 17 Vasemmalle / oikealle heijastuskulman indeksit gs. 17 Heijastuslukituksen vapautusnäppäin (suunta vasen-oikea) gs. 9, 22 Heijastuslukituksen vapautusnäppäin (suunta ylös-alas) gs. 7, 17 Varusteluisti AUTO CHECK -valo gs. 9 Ohjauspaneeli gs. 4 CHARGE latausvalo / Testipainike gs. 8 Valitsin ZOOM-painike gs. 20 MODE-painike gs. 9 Paristokotelon kansi gs. 6 LIGHT-valopainike =Paina valaistaksesi ohjauspaneeli noin 15 sekunniksi. Paneeliin syttyy valo myös sen ollessa tiedonsiir toominaisuudella varustetun digitaalikameran ohjauksessa. POWER-painike gs. 8 = Käyttöohje (tämä ohje) = Takuukortti Salaman jalusta FLST-1 Salamalaukku FI 3

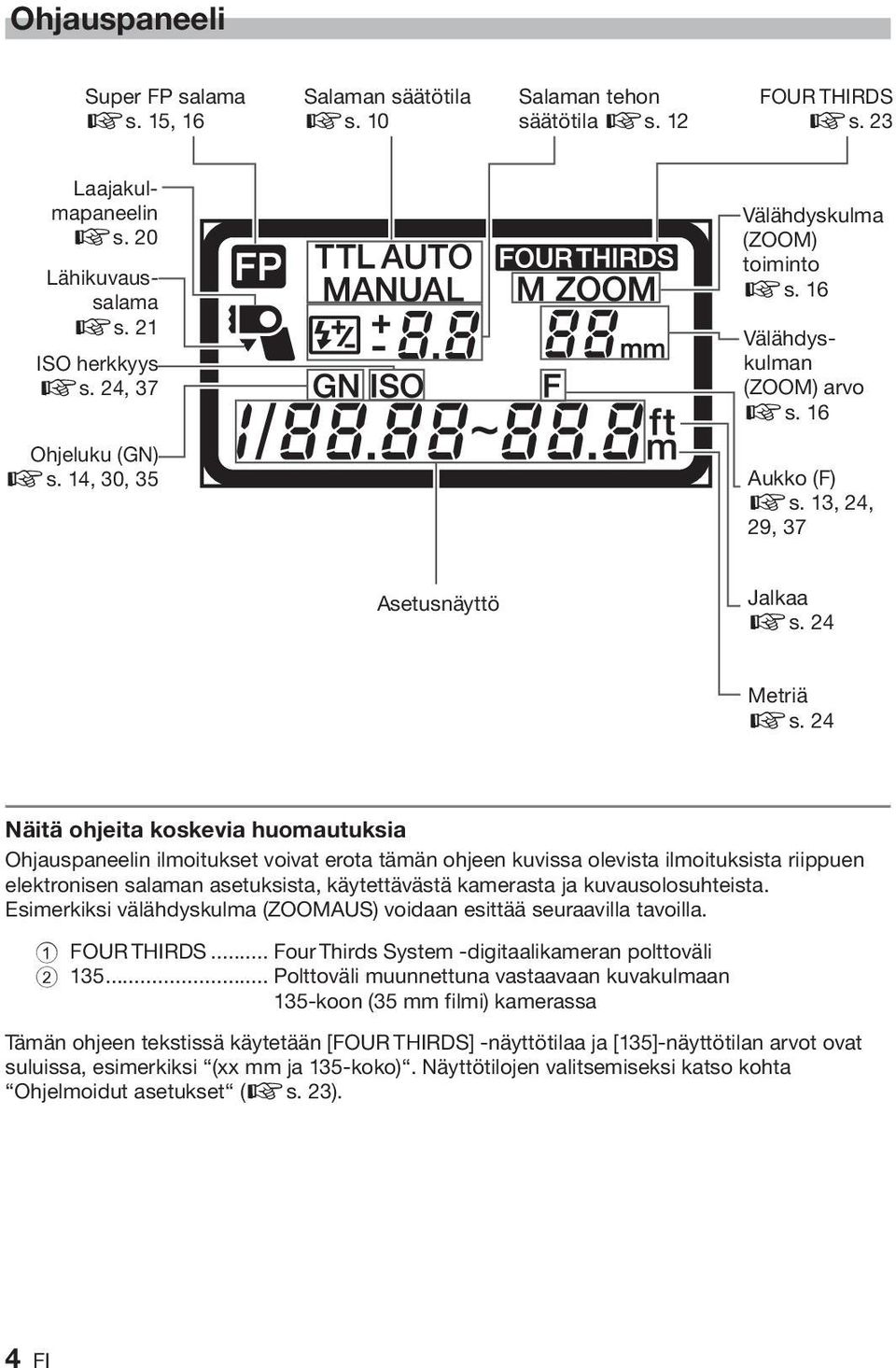

4 Ohjauspaneeli Super FP salama gs. 15, 16 Salaman säätötila gs. 10 Salaman tehon säätötila gs. 12 FOUR THIRDS gs. 23 Laajakulmapaneelin gs. 20 Lähikuvaussalama gs. 21 ISO herkkyys gs. 24, 37 Välähdyskulma (ZOOM) toiminto gs. 16 Välähdyskulman (ZOOM) arvo gs. 16 Ohjeluku (GN) gs. 14, 30, 35 Aukko (F) gs. 13, 24, 29, 37 Asetusnäyttö Jalkaa gs. 24 Metriä gs. 24 Näitä ohjeita koskevia huomautuksia Ohjauspaneelin ilmoitukset voivat erota tämän ohjeen kuvissa olevista ilmoituksista riippuen elektronisen salaman asetuksista, käytettävästä kamerasta ja kuvausolosuhteista. Esimerkiksi välähdyskulma (ZOOMAUS) voidaan esittää seuraavilla tavoilla. 1 FOUR THIRDS... Four Thirds System -digitaalikameran polttoväli Polttoväli muunnettuna vastaavaan kuvakulmaan 135-koon (35 mm filmi) kamerassa Tämän ohjeen tekstissä käytetään [FOUR THIRDS] -näyttötilaa ja [135]-näyttötilan arvot ovat suluissa, esimerkiksi (xx mm ja 135-koko). Näyttötilojen valitsemiseksi katso kohta Ohjelmoidut asetukset (gs. 23). 4 FI

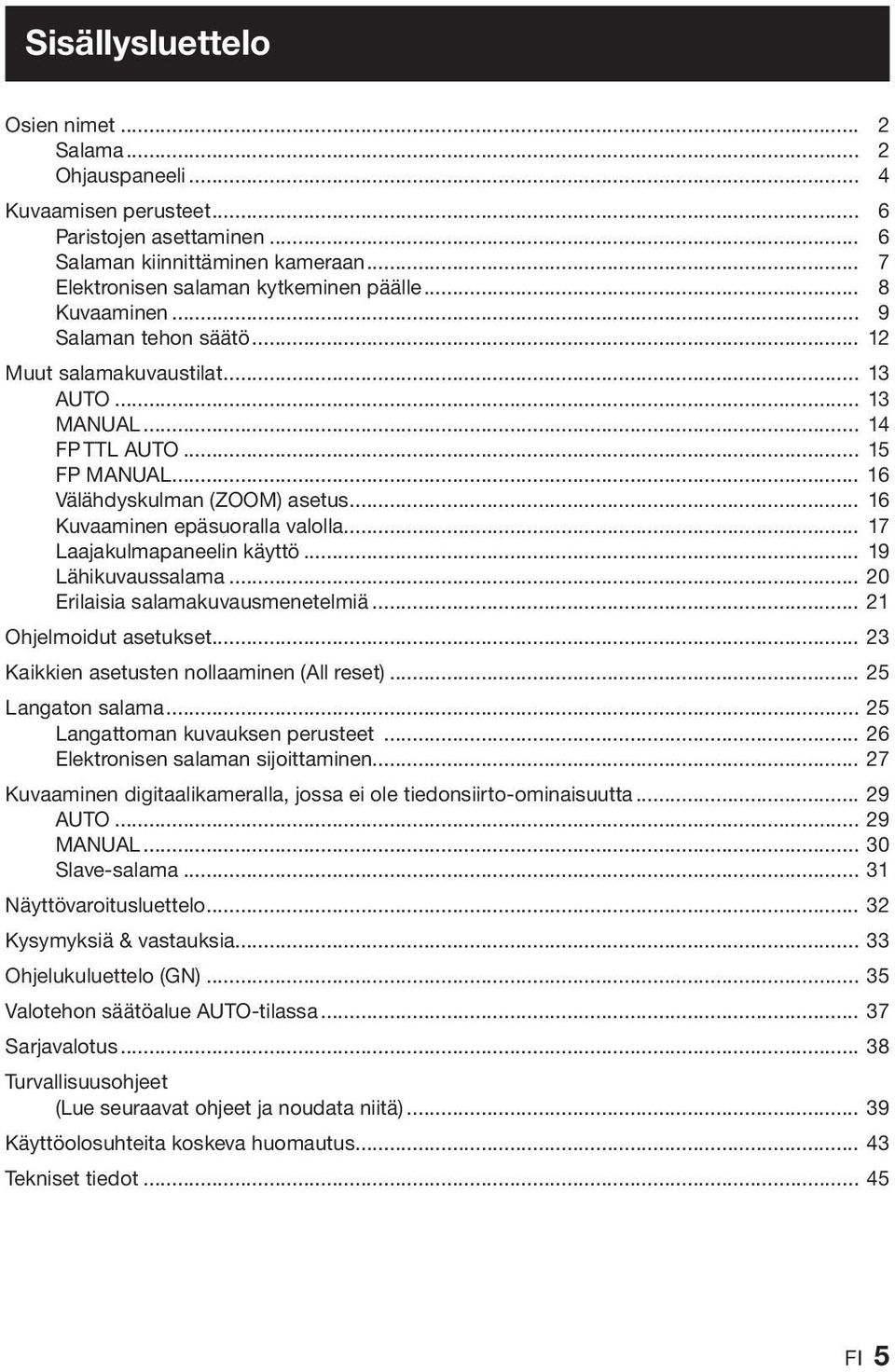

5 Sisällysluettelo Osien nimet... 2 Salama... 2 Ohjauspaneeli... 4 Kuvaamisen perusteet... 6 Paristojen asettaminen... 6 Salaman kiinnittäminen kameraan... 7 Elektronisen salaman kytkeminen päälle... 8 Kuvaaminen... 9 Salaman tehon säätö Muut salamakuvaustilat AUTO MANUAL FP TTL AUTO FP MANUAL Välähdyskulman (ZOOM) asetus Kuvaaminen epäsuoralla valolla Laajakulmapaneelin käyttö Lähikuvaussalama Erilaisia salamakuvausmenetelmiä Ohjelmoidut asetukset Kaikkien asetusten nollaaminen (All reset) Langaton salama Langattoman kuvauksen perusteet Elektronisen salaman sijoittaminen Kuvaaminen digitaalikameralla, jossa ei ole tiedonsiirto-ominaisuutta AUTO MANUAL Slave-salama Näyttövaroitusluettelo Kysymyksiä & vastauksia Ohjelukuluettelo (GN) Valotehon säätöalue AUTO-tilassa Sarjavalotus Turvallisuusohjeet (Lue seuraavat ohjeet ja noudata niitä) Käyttöolosuhteita koskeva huomautus Tekniset tiedot FI 5

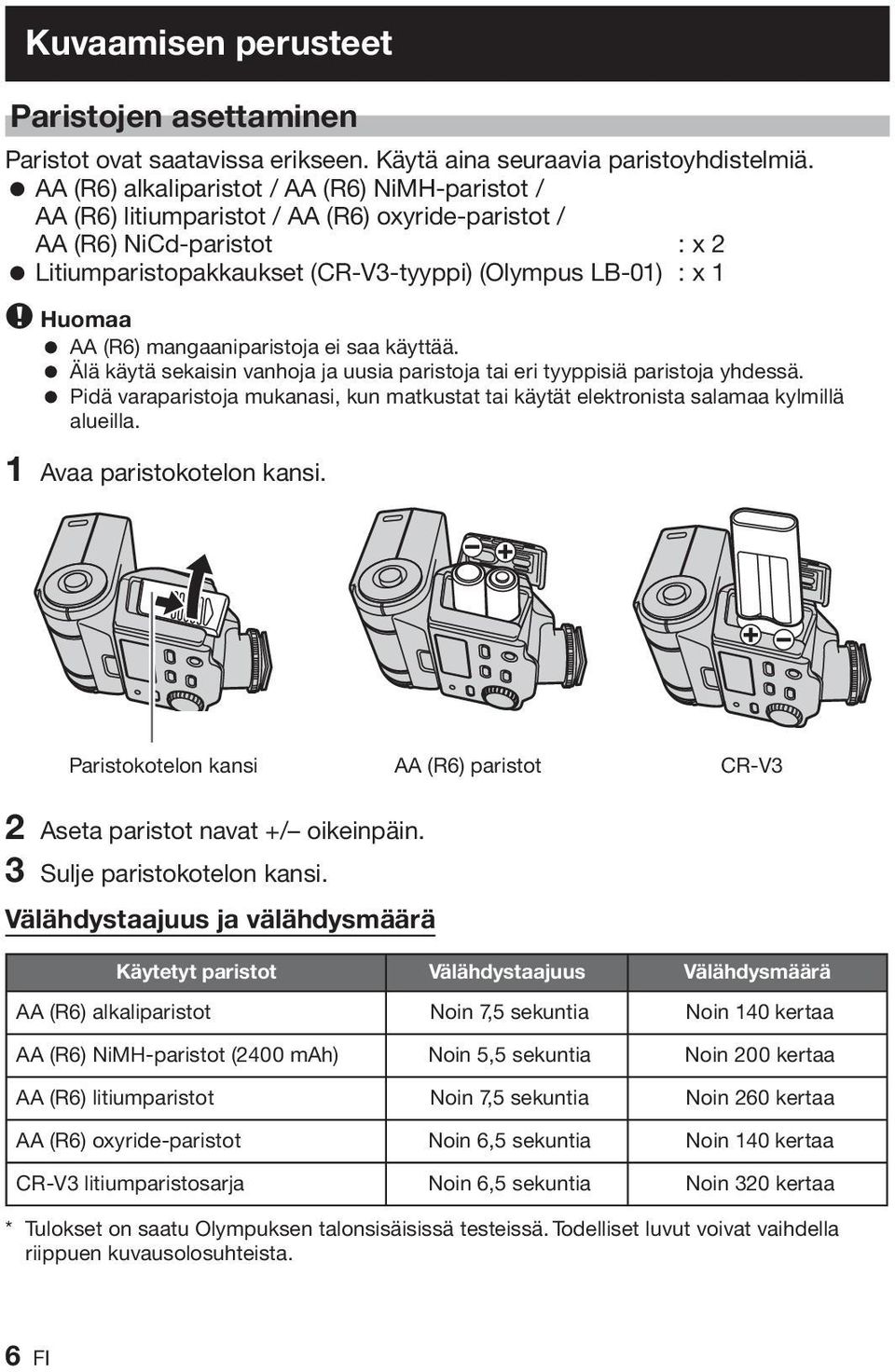

6 Kuvaamisen perusteet Paristojen asettaminen Paristot ovat saatavissa erikseen. Käytä aina seuraavia paristoyhdistelmiä. = AA (R6) alkaliparistot / AA (R6) NiMH-paristot / AA (R6) litiumparistot / AA (R6) oxyride-paristot / AA (R6) NiCd-paristot : x 2 = Litiumparistopakkaukset (CR-V3-tyyppi) (Olympus LB-01) : x 1 x Huomaa = AA (R6) mangaaniparistoja ei saa käyttää. = Älä käytä sekaisin vanhoja ja uusia paristoja tai eri tyyppisiä paristoja yhdessä. = Pidä varaparistoja mukanasi, kun matkustat tai käytät elektronista salamaa kylmillä alueilla. 1 Avaa paristokotelon kansi. Paristokotelon kansi AA (R6) paristot CR-V3 2 Aseta paristot navat +/ oikeinpäin. 3 Sulje paristokotelon kansi. Välähdystaajuus ja välähdysmäärä Käytetyt paristot Välähdystaajuus Välähdysmäärä AA (R6) alkaliparistot Noin 7,5 sekuntia Noin 140 kertaa AA (R6) NiMH-paristot (2400 mah) Noin 5,5 sekuntia Noin 200 kertaa AA (R6) litiumparistot Noin 7,5 sekuntia Noin 260 kertaa AA (R6) oxyride-paristot Noin 6,5 sekuntia Noin 140 kertaa CR-V3 litiumparistosarja Noin 6,5 sekuntia Noin 320 kertaa * Tulokset on saatu Olympuksen talonsisäisissä testeissä. Todelliset luvut voivat vaihdella riippuen kuvausolosuhteista. 6 FI

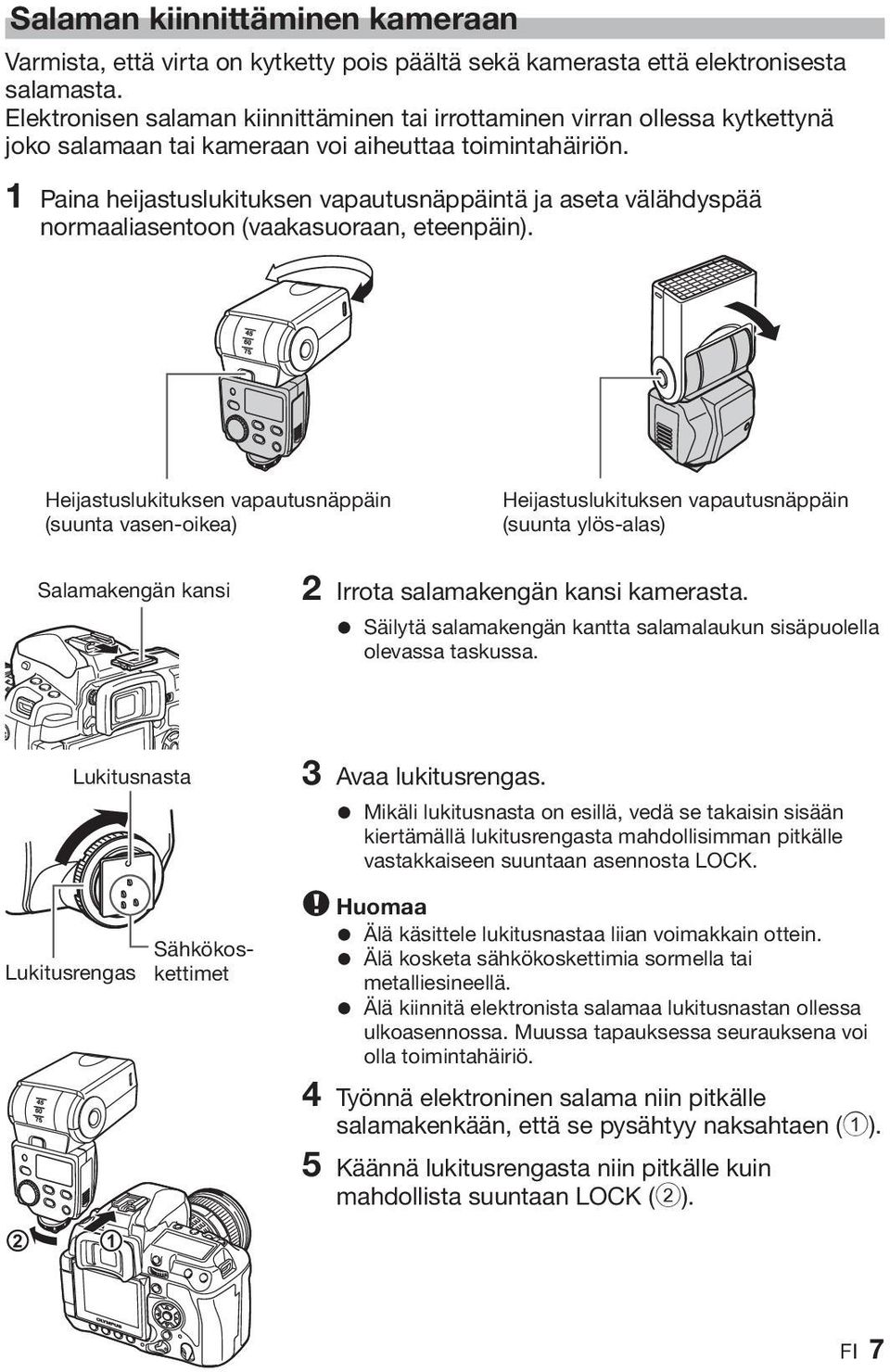

7 Salaman kiinnittäminen kameraan Varmista, että virta on kytketty pois päältä sekä kamerasta että elektronisesta salamasta. Elektronisen salaman kiinnittäminen tai irrottaminen virran ollessa kytkettynä joko salamaan tai kameraan voi aiheuttaa toimintahäiriön. 1 Paina heijastuslukituksen vapautusnäppäintä ja aseta välähdyspää normaaliasentoon (vaakasuoraan, eteenpäin). Heijastuslukituksen vapautusnäppäin (suunta vasen-oikea) Heijastuslukituksen vapautusnäppäin (suunta ylös-alas) Salamakengän kansi 2 Irrota salamakengän kansi kamerasta. = Säilytä salamakengän kantta salamalaukun sisäpuolella olevassa taskussa. Lukitusnasta Lukitusrengas Sähkökoskettimet 3 Avaa lukitusrengas. = Mikäli lukitusnasta on esillä, vedä se takaisin sisään kiertämällä lukitusrengasta mahdollisimman pitkälle vastakkaiseen suuntaan asennosta LOCK. x Huomaa = Älä käsittele lukitusnastaa liian voimakkain ottein. = Älä kosketa sähkökoskettimia sormella tai metalliesineellä. = Älä kiinnitä elektronista salamaa lukitusnastan ollessa ulkoasennossa. Muussa tapauksessa seurauksena voi olla toimintahäiriö. 4 Työnnä elektroninen salama niin pitkälle salamakenkään, että se pysähtyy naksahtaen (1). 5 Käännä lukitusrengasta niin pitkälle kuin mahdollista suuntaan LOCK (2). 2 1 FI 7

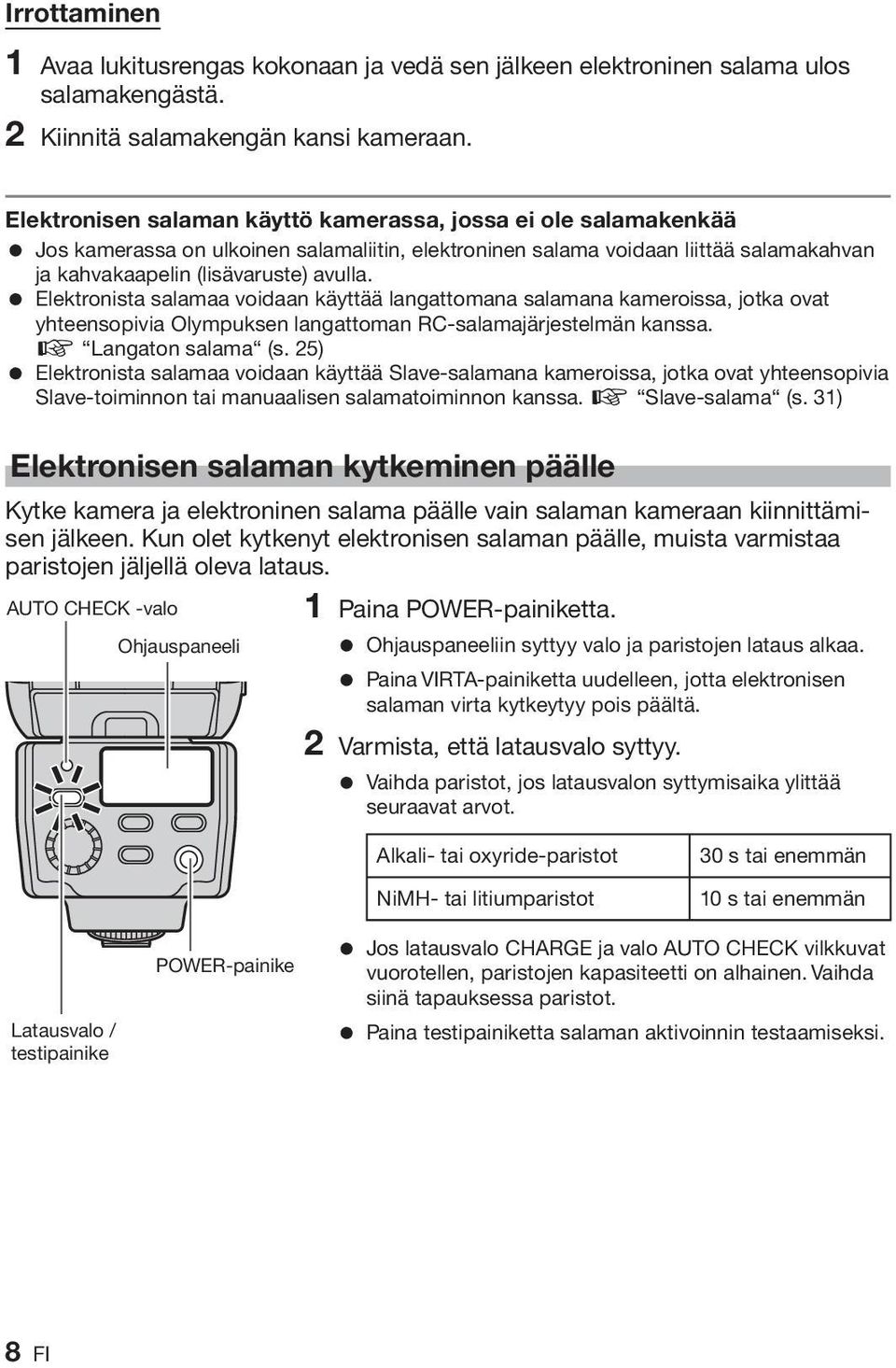

8 Irrottaminen 1 Avaa lukitusrengas kokonaan ja vedä sen jälkeen elektroninen salama ulos salamakengästä. 2 Kiinnitä salamakengän kansi kameraan. Elektronisen salaman käyttö kamerassa, jossa ei ole salamakenkää = Jos kamerassa on ulkoinen salamaliitin, elektroninen salama voidaan liittää salamakahvan ja kahvakaapelin (lisävaruste) avulla. = Elektronista salamaa voidaan käyttää langattomana salamana kameroissa, jotka ovat yhteensopivia Olympuksen langattoman RC-salamajärjestelmän kanssa. g Langaton salama (s. 25) = Elektronista salamaa voidaan käyttää Slave-salamana kameroissa, jotka ovat yhteensopivia Slave-toiminnon tai manuaalisen salamatoiminnon kanssa. g Slave-salama (s. 31) Elektronisen salaman kytkeminen päälle Kytke kamera ja elektroninen salama päälle vain salaman kameraan kiinnittämisen jälkeen. Kun olet kytkenyt elektronisen salaman päälle, muista varmistaa paristojen jäljellä oleva lataus. AUTO CHECK -valo 1 Paina POWER-painiketta. Ohjauspaneeli = Ohjauspaneeliin syttyy valo ja paristojen lataus alkaa. = Paina VIRTA-painiketta uudelleen, jotta elektronisen salaman virta kytkeytyy pois päältä. 2 Varmista, että latausvalo syttyy. = Vaihda paristot, jos latausvalon syttymisaika ylittää seuraavat arvot. Alkali- tai oxyride-paristot NiMH- tai litiumparistot 30 s tai enemmän 10 s tai enemmän Latausvalo / testipainike POWER-painike = Jos latausvalo CHARGE ja valo AUTO CHECK vilkkuvat vuorotellen, paristojen kapasiteetti on alhainen. Vaihda siinä tapauksessa paristot. = Paina testipainiketta salaman aktivoinnin testaamiseksi. 8 FI

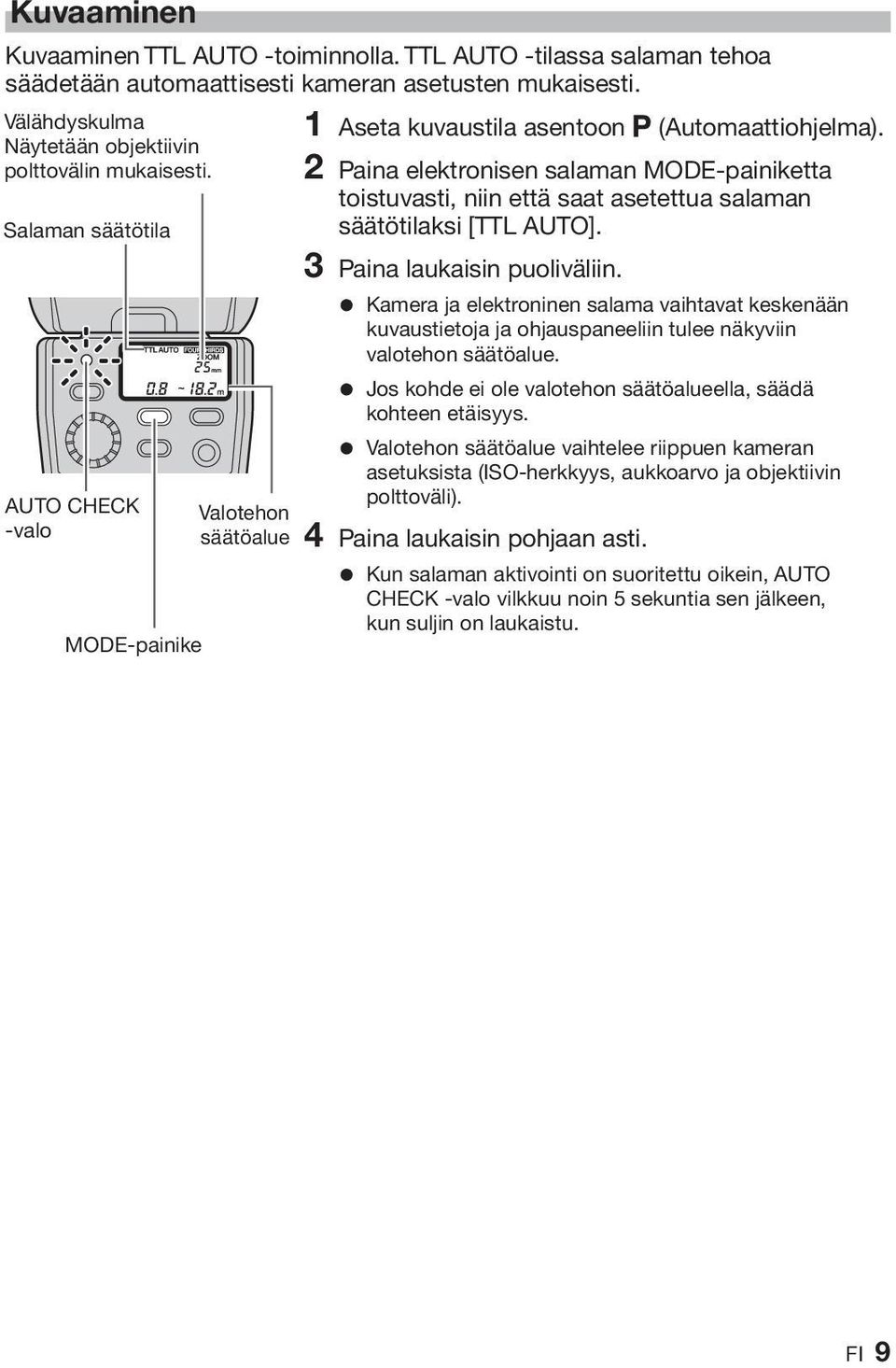

9 Kuvaaminen Kuvaaminen TTL AUTO -toiminnolla. TTL AUTO -tilassa salaman tehoa säädetään automaattisesti kameran asetusten mukaisesti. Välähdyskulma Näytetään objektiivin polttovälin mukaisesti. Salaman säätötila AUTO CHECK -valo MODE-painike Valotehon säätöalue 1 Aseta kuvaustila asentoon P (Automaattiohjelma). 2 Paina elektronisen salaman MODE-painiketta toistuvasti, niin että saat asetettua salaman säätötilaksi [TTL AUTO]. 3 Paina laukaisin puoliväliin. = Kamera ja elektroninen salama vaihtavat keskenään kuvaustietoja ja ohjauspaneeliin tulee näkyviin valotehon säätöalue. = Jos kohde ei ole valotehon säätöalueella, säädä kohteen etäisyys. = Valotehon säätöalue vaihtelee riippuen kameran asetuksista (ISO-herkkyys, aukkoarvo ja objektiivin polttoväli). 4 Paina laukaisin pohjaan asti. = Kun salaman aktivointi on suoritettu oikein, AUTO CHECK -valo vilkkuu noin 5 sekuntia sen jälkeen, kun suljin on laukaistu. FI 9

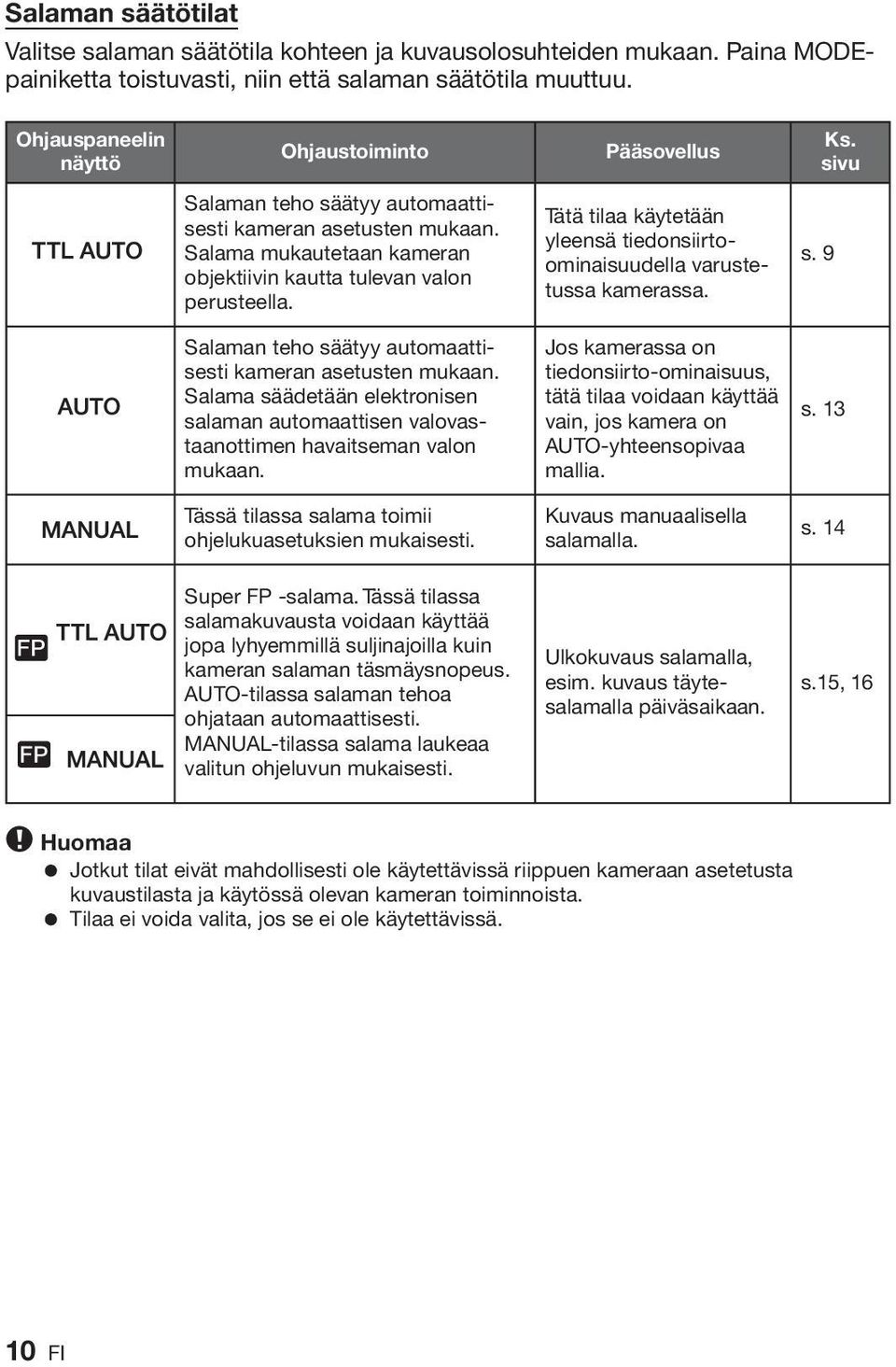

10 Salaman säätötilat Valitse salaman säätötila kohteen ja kuvausolosuhteiden mukaan. Paina MODEpainiketta toistuvasti, niin että salaman säätötila muuttuu. Ohjauspaneelin näyttö Ohjaustoiminto Salaman teho säätyy automaattisesti kameran asetusten mukaan. Salama mukautetaan kameran objektiivin kautta tulevan valon perusteella. Salaman teho säätyy automaattisesti kameran asetusten mukaan. Salama säädetään elektronisen salaman automaattisen valovastaanottimen havaitseman valon mukaan. Tässä tilassa salama toimii ohjelukuasetuksien mukaisesti. Super FP -salama. Tässä tilassa salamakuvausta voidaan käyttää jopa lyhyemmillä suljinajoilla kuin kameran salaman täsmäysnopeus. AUTO-tilassa salaman tehoa ohjataan automaattisesti. MANUAL-tilassa salama laukeaa valitun ohjeluvun mukaisesti. Pääsovellus Tätä tilaa käytetään yleensä tiedonsiir toominaisuudella varustetussa kamerassa. Jos kamerassa on tiedonsiirto-ominaisuus, tätä tilaa voidaan käyttää vain, jos kamera on AUTO-yhteensopivaa mallia. Kuvaus manuaalisella salamalla. Ulkokuvaus salamalla, esim. kuvaus täytesalamalla päiväsaikaan. Ks. sivu s. 9 s. 13 s. 14 s.15, 16 x Huomaa = Jotkut tilat eivät mahdollisesti ole käytettävissä riippuen kameraan asetetusta kuvaustilasta ja käytössä olevan kameran toiminnoista. = Tilaa ei voida valita, jos se ei ole käytettävissä. 10 FI

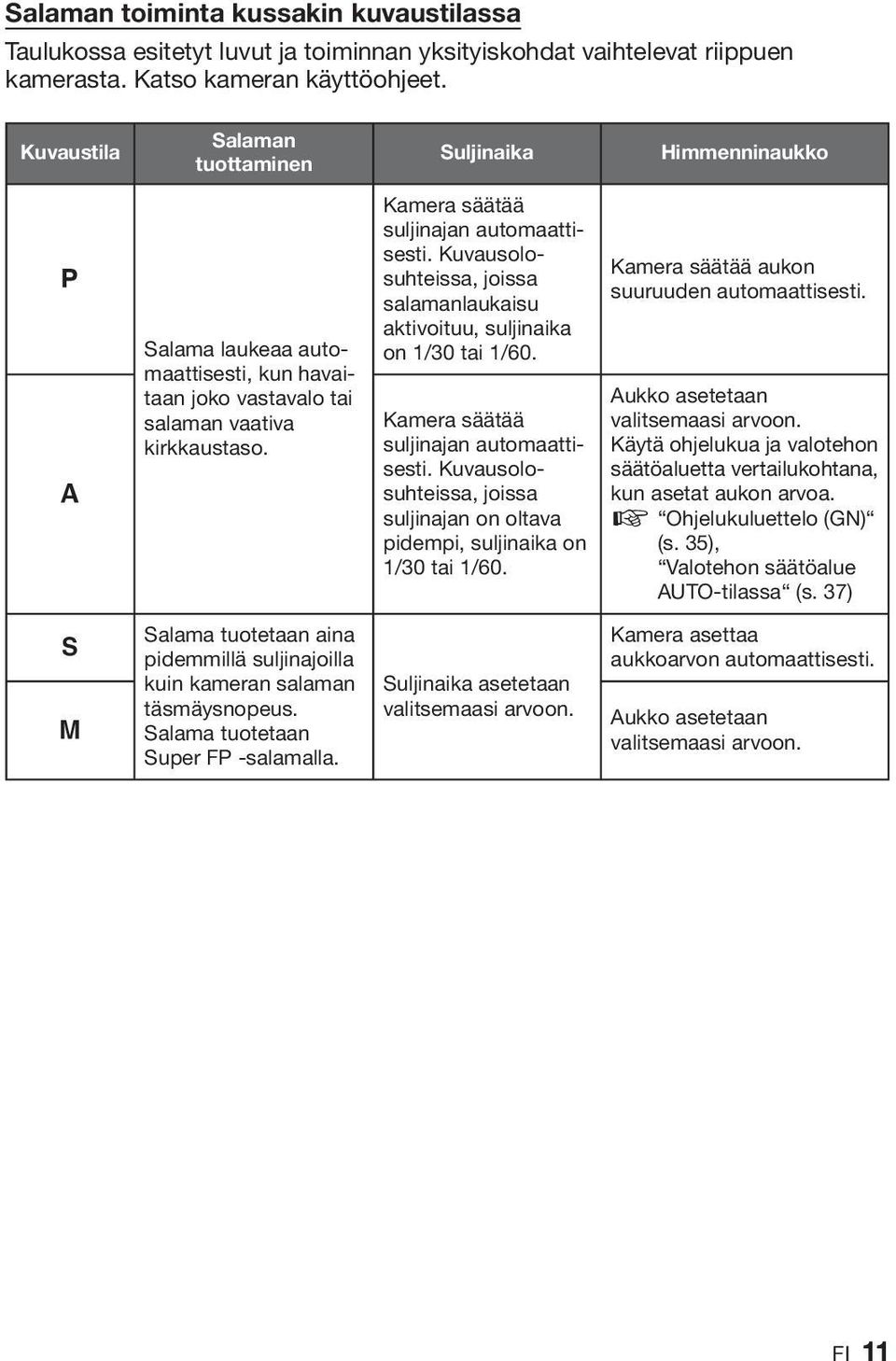

11 Salaman toiminta kussakin kuvaustilassa Taulukossa esitetyt luvut ja toiminnan yksityiskohdat vaihtelevat riippuen kamerasta. Katso kameran käyttöohjeet. Kuvaustila P A S M Salaman tuottaminen Salama laukeaa automaattisesti, kun havaitaan joko vastavalo tai salaman vaativa kirkkaustaso. Salama tuotetaan aina pidemmillä suljinajoilla kuin kameran salaman täsmäysnopeus. Salama tuotetaan Super FP -salamalla. Suljinaika Kamera säätää suljinajan automaattisesti. Kuvausolosuhteissa, joissa salamanlaukaisu aktivoituu, suljinaika on 1/30 tai 1/60. Kamera säätää suljinajan automaattisesti. Kuvausolosuhteissa, joissa suljinajan on oltava pidempi, suljinaika on 1/30 tai 1/60. Suljinaika asetetaan valitsemaasi arvoon. Himmenninaukko Kamera säätää aukon suuruuden automaattisesti. Aukko asetetaan valitsemaasi arvoon. Käytä ohjelukua ja valotehon säätöaluetta vertailukohtana, kun asetat aukon arvoa. g Ohjelukuluettelo (GN) (s. 35), Valotehon säätöalue AUTO-tilassa (s. 37) Kamera asettaa aukkoarvon automaattisesti. Aukko asetetaan valitsemaasi arvoon. FI 11

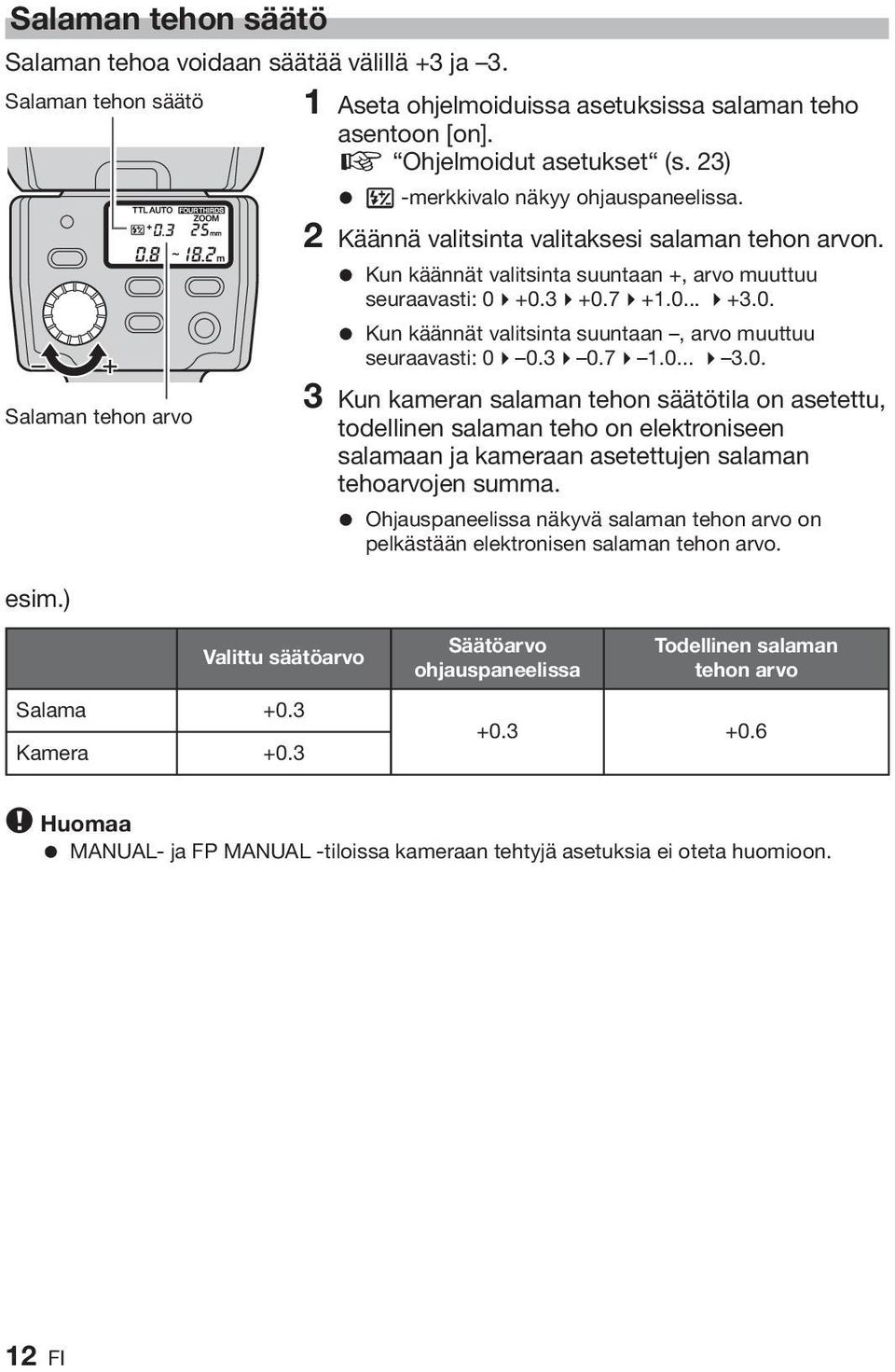

12 Salaman tehon säätö Salaman tehoa voidaan säätää välillä +3 ja 3. Salaman tehon säätö 1 Aseta ohjelmoiduissa asetuksissa salaman teho asentoon [on]. g Ohjelmoidut asetukset (s. 23) Salaman tehon arvo esim.) = w -merkkivalo näkyy ohjauspaneelissa. 2 Käännä valitsinta valitaksesi salaman tehon arvon. = Kun käännät valitsinta suuntaan +, arvo muuttuu seuraavasti: = Kun käännät valitsinta suuntaan, arvo muuttuu seuraavasti: Kun kameran salaman tehon säätötila on asetettu, todellinen salaman teho on elektroniseen salamaan ja kameraan asetettujen salaman tehoarvojen summa. = Ohjauspaneelissa näkyvä salaman tehon arvo on pelkästään elektronisen salaman tehon arvo. Valittu säätöarvo Salama +0.3 Kamera +0.3 Säätöarvo ohjauspaneelissa Todellinen salaman tehon arvo x Huomaa = MANUAL- ja FP MANUAL -tiloissa kameraan tehtyjä asetuksia ei oteta huomioon. 12 FI

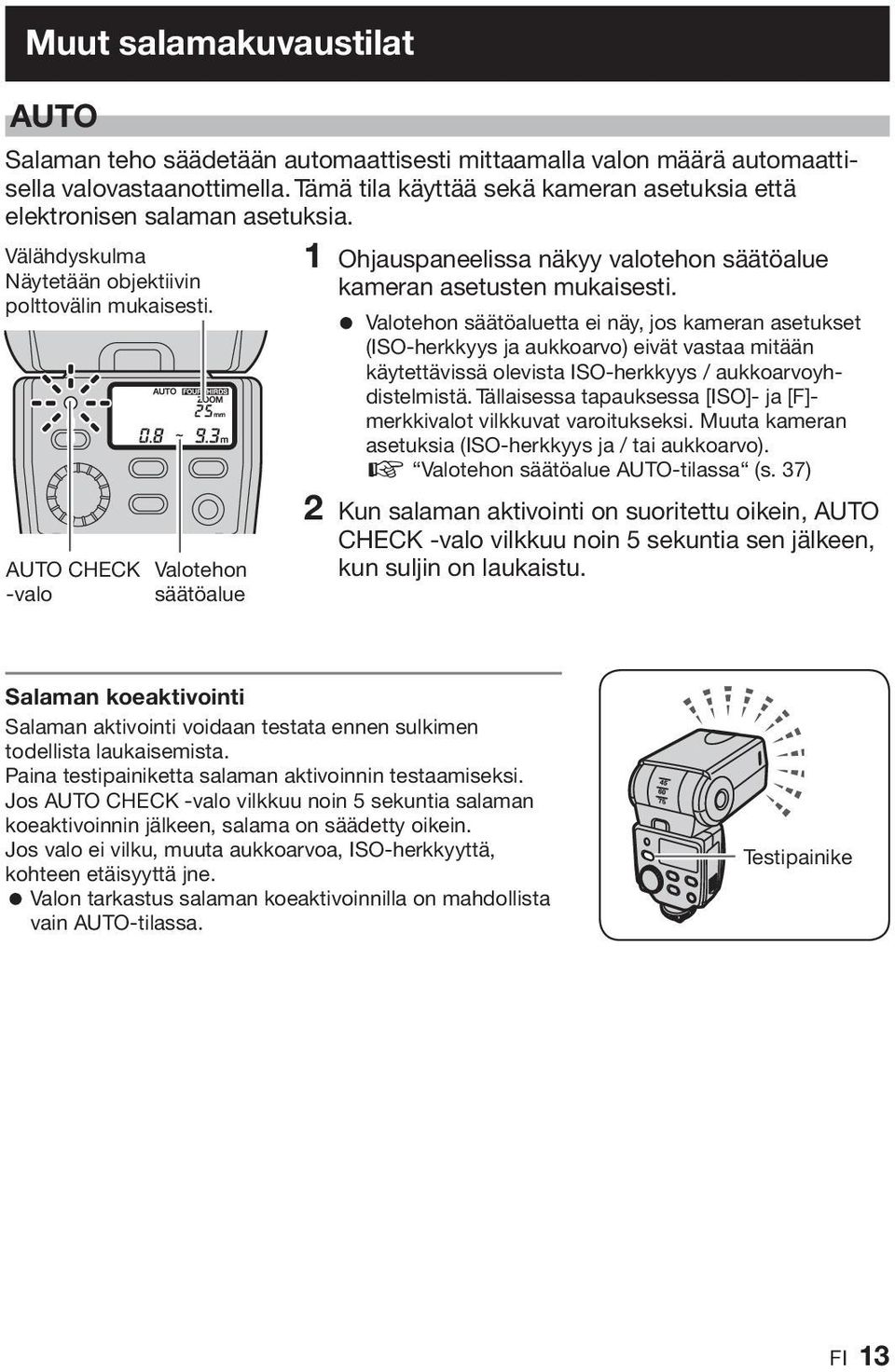

13 Muut salamakuvaustilat AUTO Salaman teho säädetään automaattisesti mittaamalla valon määrä automaattisella valovastaanottimella. Tämä tila käyttää sekä kameran asetuksia että elektronisen salaman asetuksia. Välähdyskulma Näytetään objektiivin polttovälin mukaisesti. AUTO CHECK Valotehon -valo säätöalue 1 Ohjauspaneelissa näkyy valotehon säätöalue kameran asetusten mukaisesti. = Valotehon säätöaluetta ei näy, jos kameran asetukset (ISO-herkkyys ja aukkoarvo) eivät vastaa mitään käytettävissä olevista ISO-herkkyys / aukkoar vo yhdistelmistä. Tällaisessa tapauksessa [ISO]- ja [F]- merkkivalot vilkkuvat varoitukseksi. Muuta kameran asetuksia (ISO-herkkyys ja / tai aukkoarvo). g Valotehon säätöalue AUTO-tilassa (s. 37) 2 Kun salaman aktivointi on suoritettu oikein, AUTO CHECK -valo vilkkuu noin 5 sekuntia sen jälkeen, kun suljin on laukaistu. Salaman koeaktivointi Salaman aktivointi voidaan testata ennen sulkimen todellista laukaisemista. Paina testipainiketta salaman aktivoinnin testaamiseksi. Jos AUTO CHECK -valo vilkkuu noin 5 sekuntia salaman koeaktivoinnin jälkeen, salama on säädetty oikein. Jos valo ei vilku, muuta aukkoarvoa, ISO-herkkyyttä, kohteen etäisyyttä jne. = Valon tarkastus salaman koeaktivoinnilla on mahdollista vain AUTO-tilassa. Testipainike FI 13

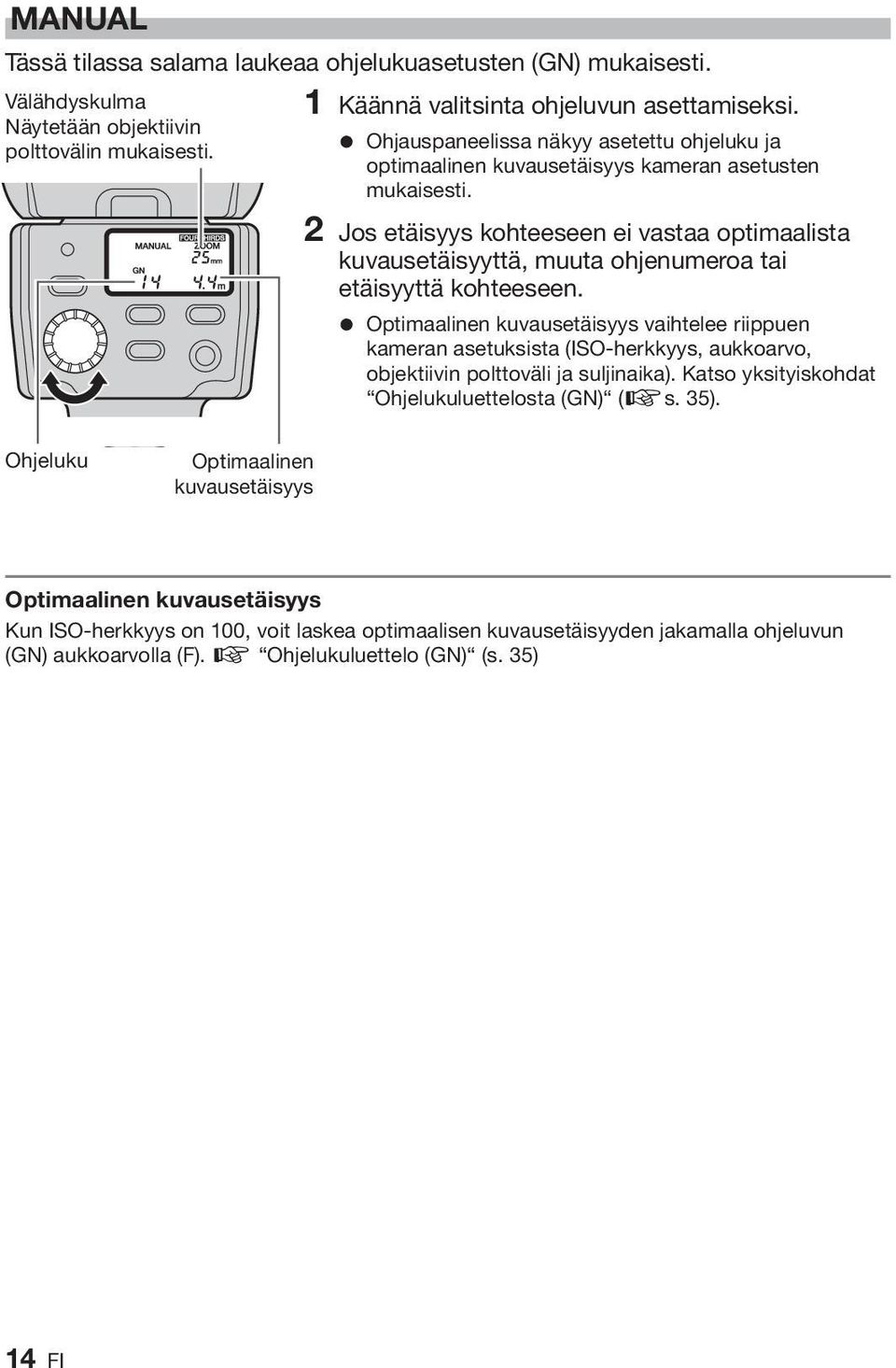

14 MANUAL Tässä tilassa salama laukeaa ohjelukuasetusten (GN) mukaisesti. Välähdyskulma 1 Käännä valitsinta ohjeluvun asettamiseksi. Näytetään objektiivin polttovälin mukaisesti. = Ohjauspaneelissa näkyy asetettu ohjeluku ja optimaalinen kuvausetäisyys kameran asetusten mukaisesti. 2 Jos etäisyys kohteeseen ei vastaa optimaalista kuvausetäisyyttä, muuta ohjenumeroa tai etäisyyttä kohteeseen. = Optimaalinen kuvausetäisyys vaihtelee riippuen kameran asetuksista (ISO-herkkyys, aukkoarvo, objektiivin polttoväli ja suljinaika). Katso yksityiskohdat Ohjelukuluettelosta (GN) (gs. 35). Ohjeluku Optimaalinen kuvausetäisyys Optimaalinen kuvausetäisyys Kun ISO-herkkyys on 100, voit laskea optimaalisen kuvausetäisyyden jakamalla ohjeluvun (GN) aukkoarvolla (F). g Ohjelukuluettelo (GN) (s. 35) 14 FI

15 FP TTL AUTO Tässä tilassa elektroninen salama käyttää Super FP -salamaa lyhyiden suljinaikojen synkronointiin. Seuraavat toiminnot ovat mahdollisia Super FP -salamalla: = Varjojen pehmennys kuvattaessa vastavaloon. = Muotokuvaus ulkona päiväsaikaan täytesalamalla ja suurella aukolla taustan häivyttämiseksi. Kuvaus vastavaloon Ilman salamaa Muotokuvaus Salamalla (FP TTL AUTO) Tila AUTO CHECK -valo Säädetyllä aukolla Välähdyskulma Valotehon säätöalue Täydellä aukolla 1 Ohjauspaneelissa näkyy valotehon säätöalue kameran asetusten mukaisesti. 2 Varmista, että etäisyys kohteeseen on valotehon säätöalueella. = Jos se ei ole valotehon säätöalueella, muuta kohteen etäisyyttä tai kameran asetuksia. = Valotehon säätöalue vaihtelee riippuen kameran asetuksista (ISO-herkkyys, aukkoarvo, objektiivin polttoväli ja suljinaika). 3 Kun salaman aktivointi on suoritettu oikein, AUTO CHECK -valo vilkkuu noin 5 sekuntia sen jälkeen, kun suljin on laukaistu. x Huomaa = Super FP -salamalla korkein ohjeluku on matalampi kuin TTL AUTO -tilassa. Tämän seurauksena valotehon säätöalue lyhenee. FI 15

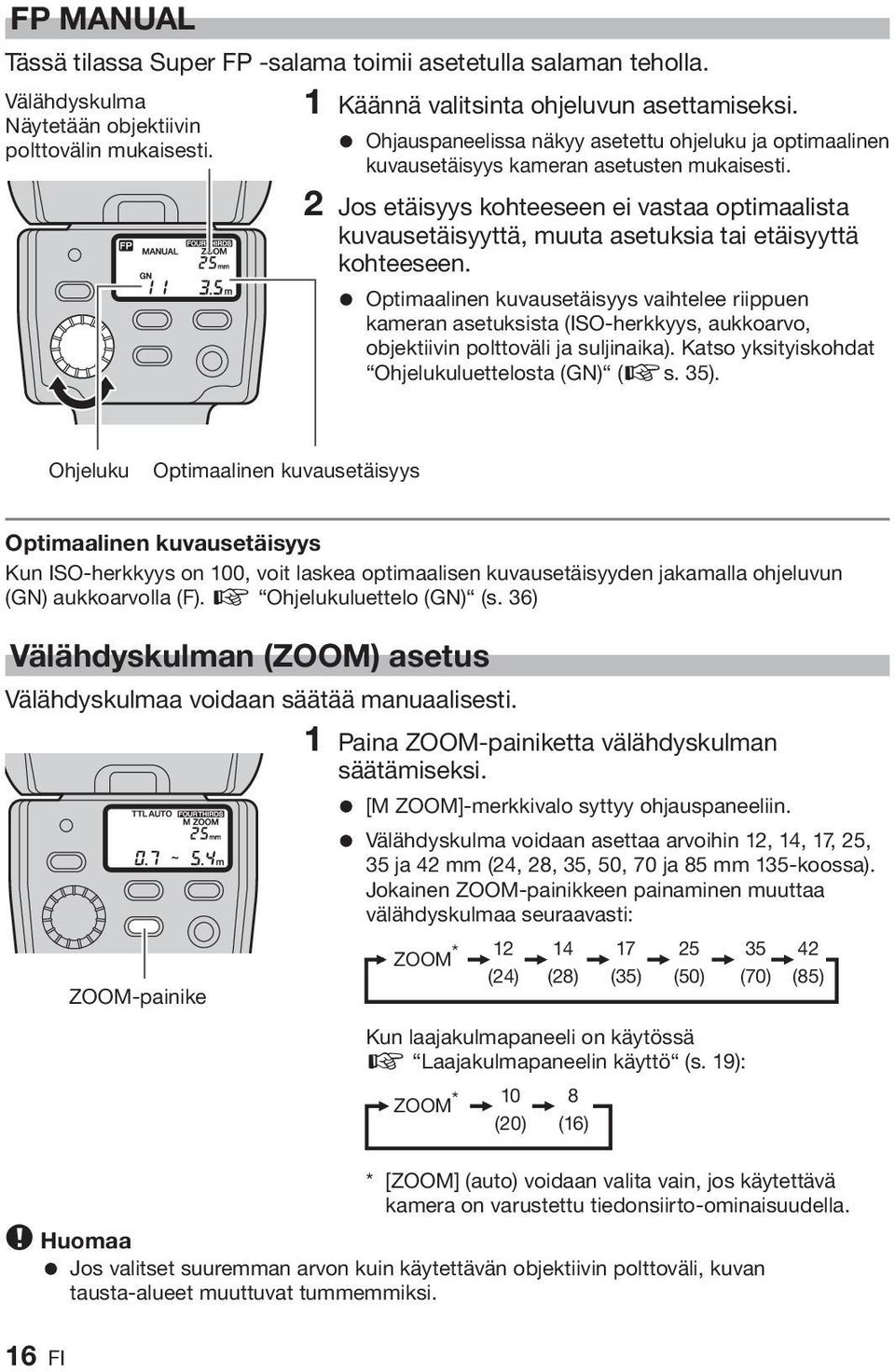

16 FP MANUAL Tässä tilassa Super FP -salama toimii asetetulla salaman teholla. 1 Käännä valitsinta ohjeluvun asettamiseksi. Välähdyskulma Näytetään objektiivin polttovälin mukaisesti. = Ohjauspaneelissa näkyy asetettu ohjeluku ja optimaalinen kuvausetäisyys kameran asetusten mukaisesti. 2 Jos etäisyys kohteeseen ei vastaa optimaalista kuvausetäisyyttä, muuta asetuksia tai etäisyyttä kohteeseen. = Optimaalinen kuvausetäisyys vaihtelee riippuen kameran asetuksista (ISO-herkkyys, aukkoarvo, objektiivin polttoväli ja suljinaika). Katso yksityiskohdat Ohjelukuluettelosta (GN) (gs. 35). Ohjeluku Optimaalinen kuvausetäisyys Optimaalinen kuvausetäisyys Kun ISO-herkkyys on 100, voit laskea optimaalisen kuvausetäisyyden jakamalla ohjeluvun (GN) aukkoarvolla (F). g Ohjelukuluettelo (GN) (s. 36) Välähdyskulman (ZOOM) asetus Välähdyskulmaa voidaan säätää manuaalisesti. 1 Paina ZOOM-painiketta välähdyskulman säätämiseksi. ZOOM-painike = [M ZOOM]-merkkivalo syttyy ohjauspaneeliin. = Välähdyskulma voidaan asettaa arvoihin 12, 14, 17, 25, 35 ja 42 mm (24, 28, 35, 50, 70 ja 85 mm 135-koossa). Jokainen ZOOM-painikkeen painaminen muuttaa välähdyskulmaa seuraavasti: ZOOM * (24) (28) (35) (50) (70) (85) Kun laajakulmapaneeli on käytössä g Laajakulmapaneelin käyttö (s. 19): ZOOM * 10 8 (20) (16) * [ZOOM] (auto) voidaan valita vain, jos käytettävä kamera on varustettu tiedonsiirto-ominaisuudella. x Huomaa = Jos valitset suuremman arvon kuin käytettävän objektiivin polttoväli, kuvan tausta-alueet muuttuvat tummemmiksi. 16 FI

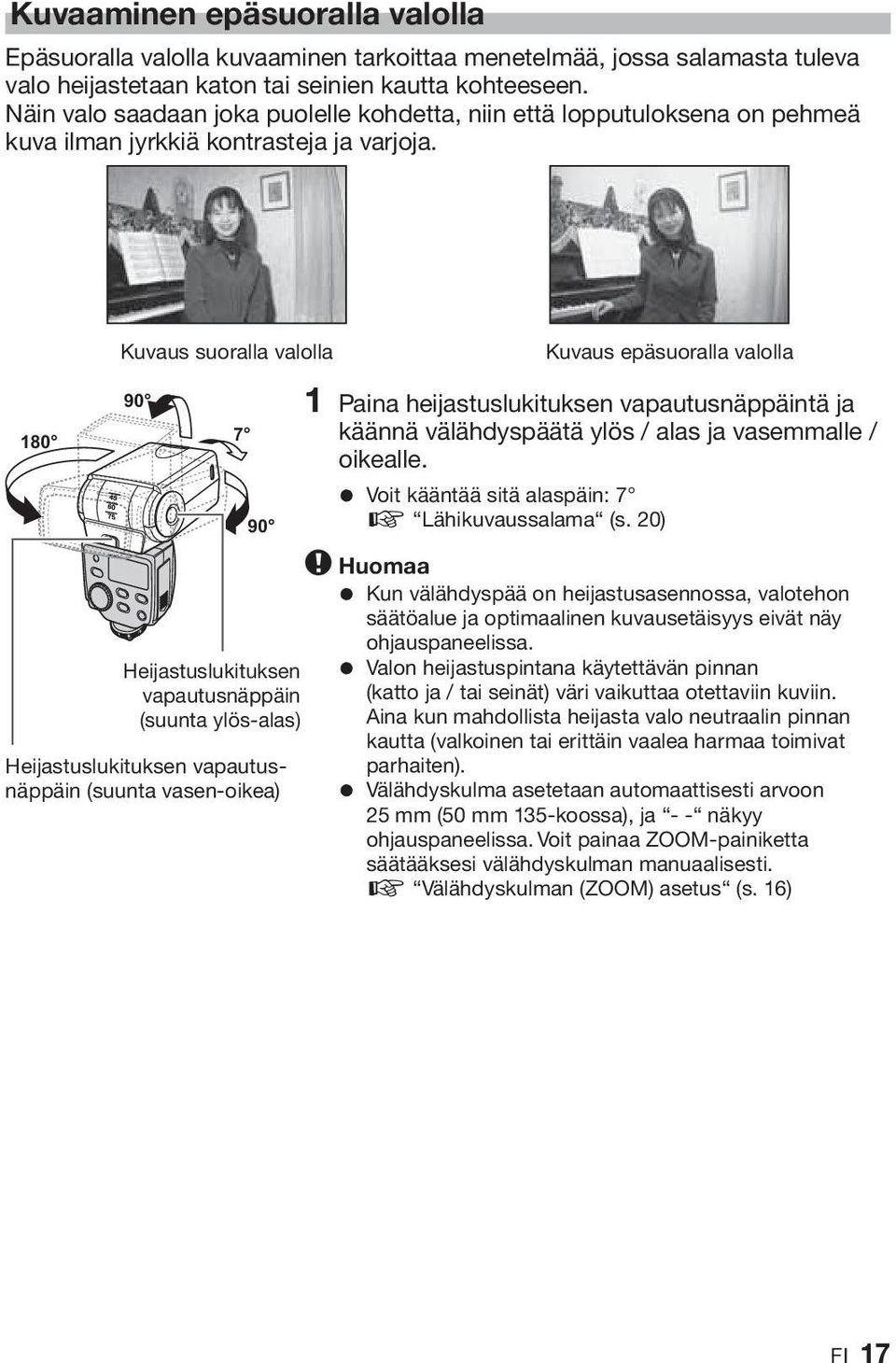

17 Kuvaaminen epäsuoralla valolla Epäsuoralla valolla kuvaaminen tarkoittaa menetelmää, jossa salamasta tuleva valo heijastetaan katon tai seinien kautta kohteeseen. Näin valo saadaan joka puolelle kohdetta, niin että lopputuloksena on pehmeä kuva ilman jyrkkiä kontrasteja ja varjoja. Kuvaus suoralla valolla Kuvaus epäsuoralla valolla Heijastuslukituksen vapautusnäppäin (suunta ylös-alas) Heijastuslukituksen vapautusnäppäin (suunta vasen-oikea) 1 Paina heijastuslukituksen vapautusnäppäintä ja käännä välähdyspäätä ylös / alas ja vasemmalle / oikealle. = Voit kääntää sitä alaspäin: 7 g Lähikuvaussalama (s. 20) x Huomaa = Kun välähdyspää on heijastusasennossa, valotehon säätöalue ja optimaalinen kuvausetäisyys eivät näy ohjauspaneelissa. = Valon heijastuspintana käytettävän pinnan (katto ja / tai seinät) väri vaikuttaa otettaviin kuviin. Aina kun mahdollista heijasta valo neutraalin pinnan kautta (valkoinen tai erittäin vaalea harmaa toimivat parhaiten). = Välähdyskulma asetetaan automaattisesti arvoon 25 mm (50 mm 135-koossa), ja - - näkyy ohjauspaneelissa. Voit painaa ZOOM-painiketta säätääksesi välähdyskulman manuaalisesti. g Välähdyskulman (ZOOM) asetus (s. 16) FI 17

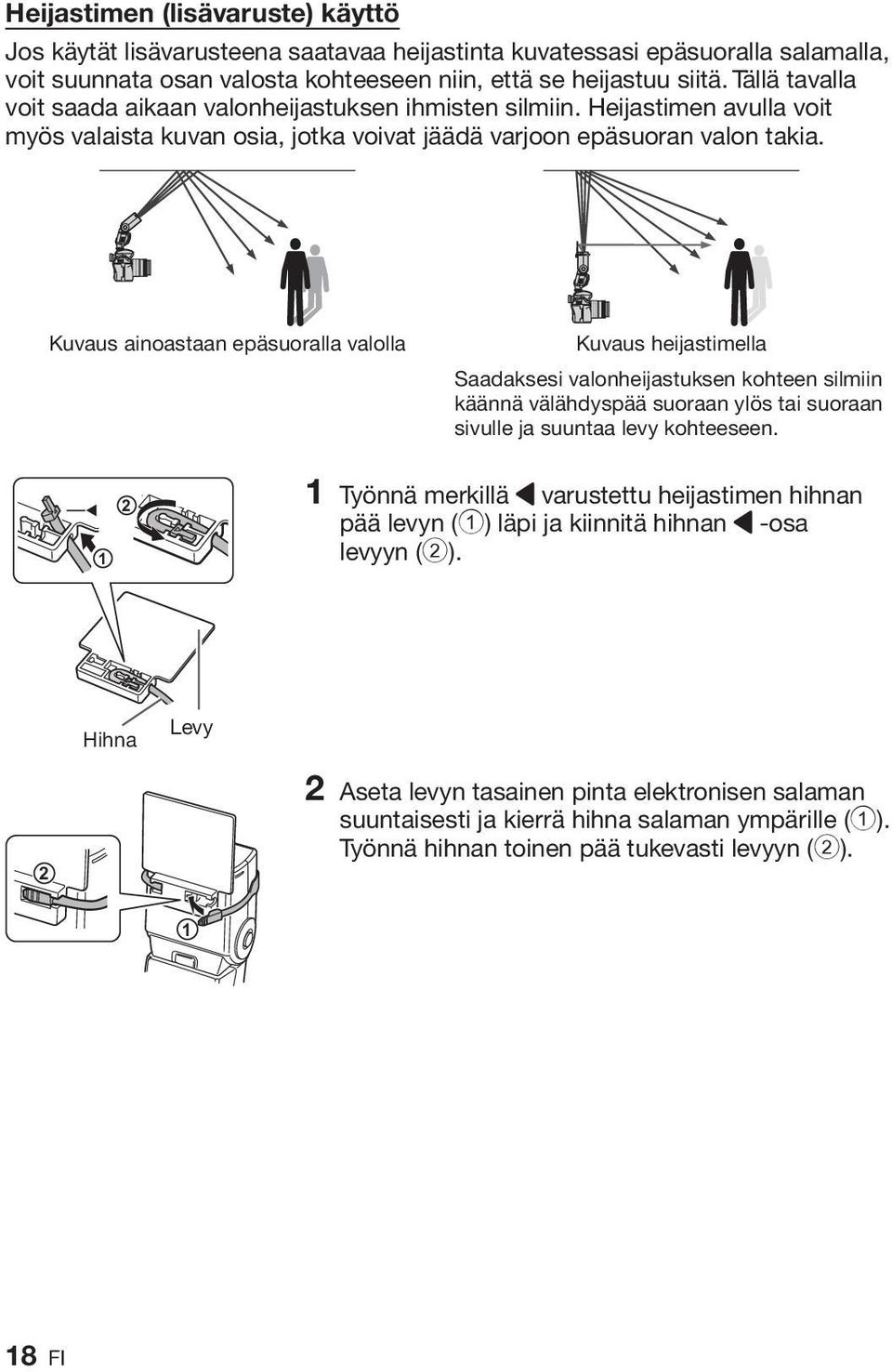

18 Heijastimen (lisävaruste) käyttö Jos käytät lisävarusteena saatavaa heijastinta kuvatessasi epäsuoralla salamalla, voit suunnata osan valosta kohteeseen niin, että se heijastuu siitä. Tällä tavalla voit saada aikaan valonheijastuksen ihmisten silmiin. Heijastimen avulla voit myös valaista kuvan osia, jotka voivat jäädä varjoon epäsuoran valon takia. Kuvaus ainoastaan epäsuoralla valolla Kuvaus heijastimella Saadaksesi valonheijastuksen kohteen silmiin käännä välähdyspää suoraan ylös tai suoraan sivulle ja suuntaa levy kohteeseen Työnnä merkillä varustettu heijastimen hihnan pää levyn (1) läpi ja kiinnitä hihnan -osa levyyn (2). Hihna Levy 2 2 Aseta levyn tasainen pinta elektronisen salaman suuntaisesti ja kierrä hihna salaman ympärille (1). Työnnä hihnan toinen pää tukevasti levyyn (2) FI

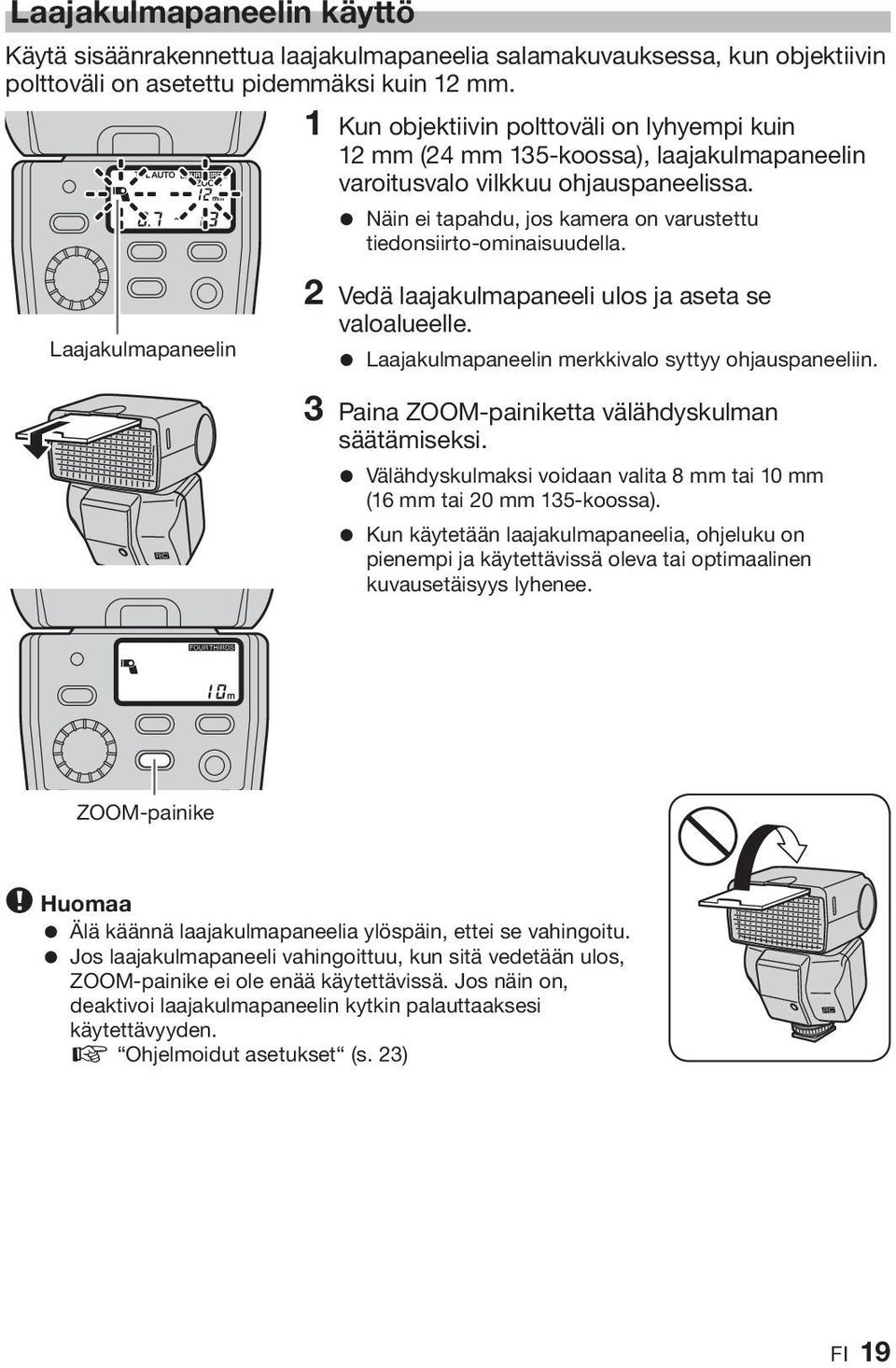

19 Laajakulmapaneelin käyttö Käytä sisäänrakennettua laajakulmapaneelia salamakuvauksessa, kun objektiivin polttoväli on asetettu pidemmäksi kuin 12 mm. 1 Kun objektiivin polttoväli on lyhyempi kuin 12 mm (24 mm 135-koossa), laajakulmapaneelin varoitusvalo vilkkuu ohjauspaneelissa. = Näin ei tapahdu, jos kamera on varustettu tiedonsiirto-ominaisuudella. Laajakulmapaneelin 2 Vedä laajakulmapaneeli ulos ja aseta se valoalueelle. = Laajakulmapaneelin merkkivalo syttyy ohjauspaneeliin. 3 Paina ZOOM-painiketta välähdyskulman säätämiseksi. = Välähdyskulmaksi voidaan valita 8 mm tai 10 mm (16 mm tai 20 mm 135-koossa). = Kun käytetään laajakulmapaneelia, ohjeluku on pienempi ja käytettävissä oleva tai optimaalinen kuvausetäisyys lyhenee. ZOOM-painike x Huomaa = Älä käännä laajakulmapaneelia ylöspäin, ettei se vahingoitu. = Jos laajakulmapaneeli vahingoittuu, kun sitä vedetään ulos, ZOOM-painike ei ole enää käytettävissä. Jos näin on, deaktivoi laajakulmapaneelin kytkin palauttaaksesi käytettävyyden. g Ohjelmoidut asetukset (s. 23) FI 19

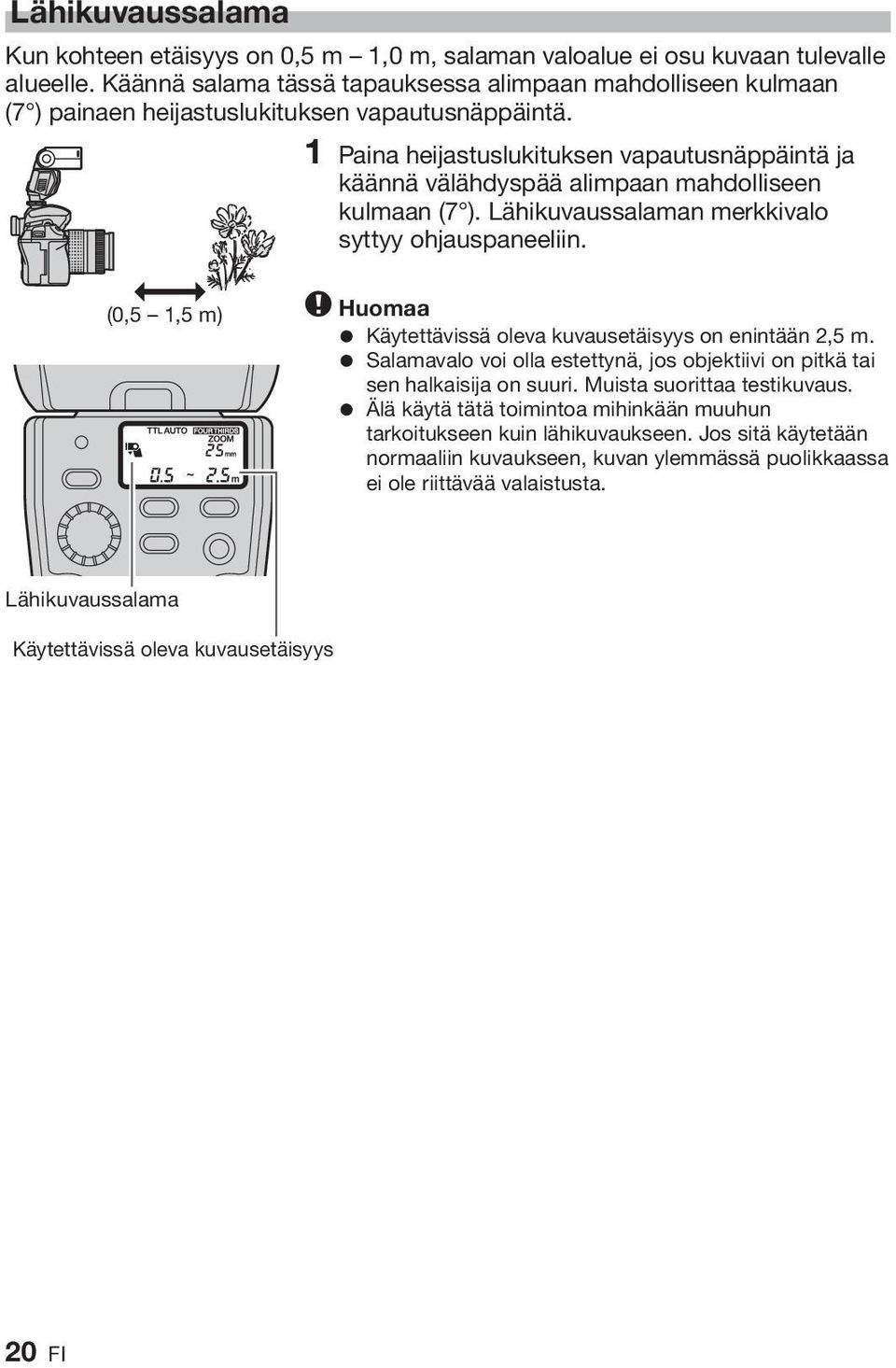

20 Lähikuvaussalama Kun kohteen etäisyys on 0,5 m 1,0 m, salaman valoalue ei osu kuvaan tulevalle alueelle. Käännä salama tässä tapauksessa alimpaan mahdolliseen kulmaan (7 ) painaen heijastuslukituksen vapautusnäppäintä. 1 Paina heijastuslukituksen vapautusnäppäintä ja käännä välähdyspää alimpaan mahdolliseen kulmaan (7 ). Lähikuvaussalaman merkkivalo syttyy ohjauspaneeliin. (0,5 1,5 m) x Huomaa = Käytettävissä oleva kuvausetäisyys on enintään 2,5 m. = Salamavalo voi olla estettynä, jos objektiivi on pitkä tai sen halkaisija on suuri. Muista suorittaa testikuvaus. = Älä käytä tätä toimintoa mihinkään muuhun tarkoitukseen kuin lähikuvaukseen. Jos sitä käytetään normaaliin kuvaukseen, kuvan ylemmässä puolikkaassa ei ole riittävää valaistusta. Lähikuvaussalama Käytettävissä oleva kuvausetäisyys 20 FI

21 Erilaisia salamakuvausmenetelmiä Seuraavat salamakuvausmenetelmät ovat mahdollisia kameran asetusten mukaisesti. = Jotkut salamakuvausmenetelmät eivät ehkä ole käytettävissä kameran toiminnosta ja mallista riippuen. = Yksityiskohtaisia tietoja näiden tilojen käytöstä löydät kameran käyttöohjeesta. Punasilmäisyyttä vähentävä salama Vähentää salaman välähdyksestä johtuvaa punasilmäisyyttä. Hidas täsmäys Salama laukaistaan, kun suljin on auki pidemmän ajan. Yleensä kun salama laukaistaan, suljinaika on kiinteä. Tässä tilassa suljinaikaa on kuitenkin pidennetty kirkkaudesta riippuen. Tämä mahdollistaa hyvien kuvien ottamisen ihmisistä yöllä tai hämärän aikaan. FI 21

22 Toisen verhon täsmäys Juuri ennen valotusajan päättymistä käytetään hidasta suljinta ja laukaistaan salama. Tämä mahdollistaa liikkuvien kohteiden, esim. auton perävalojen, kuvaamisen niin että syntyy liikevaikutelma. Yhdistäminen kameran kiinteään salamaan Kun käytettävässä kamerassa on kiinteä salama, sitä voidaan käyttää samanaikaisesti elektronisen salaman kanssa. = Esimerkiksi elektronisen salaman valo voidaan heijastaa seinän tai katon kautta samaan aikaan, kun kameran kiinteää salamaa käytetään suoraan valaisuun, niin että kuvattavan henkilön silmiin saadaan valonheijastus. Edistyneet kuvaustekniikat ovat mahdollisia. = Tietyissä kameramalleissa kiinteä salama voi olla toimintakyvytön, kun elektroninen salama on kiinnitetty kameran salamakenkään. x Huomaa = Elektronisen salaman säätötilaksi täytyy asettaa TTL AUTO tai FP TTL AUTO. 22 FI

23 Ohjelmoidut asetukset Ohjelmoitujen asetusten avulla jokainen käyttäjä voi ohjelmoida elektronisen salaman omaan käyttöönsä sopivaksi. 1 Paina MODE-painiketta ja pidä sitä painettuna yli 2 sekuntia, kunnes asetustilanäyttö ilmestyy ohjauspaneeliin. 2 Paina MODE-painiketta valitaksesi asetustilan. 3 Käännä valitsinta arvon asettamiseksi. 4 Paina MODE-painiketta yli 2 sekuntia asetuksen vahvistamiseksi. MODE-painike Asetustila AF-apuvalo Tilan näyttö MODE-painike Arvon näyttö Toiminto Oletus arvo Valitsin AF-apuvalo aktivoidaan kameran ohjauksen mukaisesti. A AF-apuvalo on poissa päältä. Salamakaapeli Välähdyskulman (ZOOM) näyttö Etäisyysnäyttöyksikkö Käytä tätä asetusta, kun et käytä salamakaapelia (kiinnitys salamakenkään tai liittimen avulla). Käytä tätä asetusta, kun käytät salamakaapelia (ulkoisen salaman kaapeli). Välähdyskulma näkyy FOUR THIRDS -kameran objektiivin polttovälinä. Välähdyskulma muuntuu 135-koon polttoväliksi. Näin käytettävä salama tuntuu samanlaiselta kuin 135-koon salama (35 mm filmi) kamerassa. Etäisyys näytetään metreinä. Etäisyys näytetään jalkoina. on 4-3 m FI 23

24 Asetustila Salaman tehon säätö Tilan näyttö MODE-painike Arvon näyttö Toiminto Oletus arvo Valitsin Salaman tehoa ei voida säätää. Salaman tehoa voidaan säätää. OFF Laajakulmapaneelin kytkin deaktivointi Ohjelukunäyttö ISO, F tiedonsiirto AUTOtilassa = Käytettävissä vain AUTOtilassa tiedonsiirto-ominaisuudella varustetuissa kameroissa. ISO-herkkyyden valinta AUTOtilassa = Toimii kamerassa, jossa ei ole tiedonsiirto-ominaisuutta. Toimii myös kamerassa, jossa on tiedonsiirto-ominaisuus, jos ISO, F tiedonsiirto on asetettu tilaan [OFF]. Laajakulmapaneelin kytkin on aktivoitu. Käytä tätä asetusta selvittääksesi, onko laajakulmapaneeli luiskahtanut ulos. Laajakulmapaneelin kytkin on deaktivoitu. Käytä tätä asetusta, kun laajakulmapaneeli on vaurioitunut, jolloin välähdyskulmaa voidaan muuttaa ZOOM-painikkeella. Salaman teho on esitetty ohjeluvun muodossa. Salaman teho on esitetty valotehosuhteen muodossa. Kamera säätää ISO-herkkyyden ja aukkoarvon automaattisesti. Voit säätää ISO-herkkyyden ja aukkoarvon elektronisesta salamasta. ISO-herkkyyden voi asettaa valitsimella. on on on FI

25 Kaikkien asetusten nollaaminen (All reset) Kaikkien asetusten nollaaminen palauttaa ohjelmoidut asetukset oletusasetuksiin. 1 Paina MODE- ja LIGHT-painikkeita samanaikaisesti vähintään 2 sekunnin ajan tai kauemmin palauttaaksesi oletusasetukset. = Etäisyyden näyttöyksikkö (m / ft) ei muutu kaikkien asetusten nollaamisessa. LIGHTvalopainike MODE-painike Langaton salama Tämä salama on yhteensopiva Olympuksen langattoman RC-salamajärjestelmän kanssa. Kun käytät elektronista salamaa Olympus-digitaalikameran kanssa, joka on yhteensopiva tämän järjestelmän kanssa, sinulla on käytössäsi salaman laukaisun langaton kauko-ohjaus. Salamatila ja muut säädöt on asetettu kameraan, ja se säätää elektronista salamaa automaattisesti. Voit myös yhdistellä useita salamalaitteita, niin että saat luotua moninkertaisen salamajärjestelmän. Katso kameran käyttöohjeista, onko kamera yhteensopiva tämän järjestelmän kanssa. Langattomassa kuvaustilassa kamera säätää elektronista salamaa kiinteän salaman avulla optisen tiedonsiirtojärjestelmän kautta. Säädä seuraavat kameran ja elektronisen salaman asetukset etukäteen. RC-tila: Tämä on langaton toimintatila. Aseta sekä kamera että elektroninen salama RC-tilaan. Kanava: Vaihtaa kanavaa niin, ettei kamera vastaanota vääriä signaaleja muista lähellä toimivista Olympuksen langattomista RC-salamajärjestelmistä. Valitse kanava väliltä 1 4 ja aseta sama kanava kameraan ja elektroniseen salamaan. Ryhmä: Voit kauko-ohjata enintään 3 salamajärjestelmäryhmää (A, B, C), joissa on erilaiset salamatilat ja asetukset. Aseta elektroniseen salamaan etukäteen ryhmä, jonka kanssa salama laukaistaan. FI 25

26 Langattoman kuvauksen perusteet Toiminto selitetään käyttäen esimerkkinä elektronista salamaa, jota käytetään yhdessä Olympuksen digitaalisen järjestelmäkameran E-3 kanssa. Katso kameran käyttöohjeista lisätietoja salaman asetusmahdollisuuksista ja kameran toiminnoista. MODE-painike RC-tila 1 Aseta kamera ja elektroninen salama paikalleen. g Elektronisen salaman sijoittaminen (s. 27) 2 Paina elektronisen salaman MODE-painiketta toistuvasti, niin että saat asetettua salaman säätötilaksi RC-tilan. 3 Aseta kameran [#RC MODE] asentoon [ON] ja valmistele kameran kiinteä salama, niin että se voidaan laukaista. = Säädä kameran salamatila ja salaman teho. Ryhmä = Valitse salamatila ja säädä salaman teho erikseen ryhmille A, B ja C. Valitse MANUAL-tilassa salaman teho. Salaman tehon arvo TTL M OFF / 8 LO 2 Normaali salama / Super FP -salama = Normaalin salaman ja Super FP -salaman kytkin. Tiedonsiirron valotaso = Aseta tiedonsiirron valotaso arvoon [HI], [MID] tai [LO]. Salaman säätötila Salaman teho Kanava = Aseta tiedonsiirtokanavaksi sama kanava, jota elektroninen salama käyttää. Kanava Ryhmä 4 Pidä MODE-painiketta alaspainettuna ja käännä valitsinta valitaksesi kanavan ja ryhmän. = Kun MODE-painiketta pidetään painettuna 2 sekuntia, kamera siirtyy ohjelmoituihin asetuksiin. 5 Kun kuvausvalmistelut on suoritettu, tarkasta salaman toiminta ja kuvat ottamalla muutamia testikuvia. MODE-painike 26 FI

27 6 Aloita kuvaus samaan aikaan, kun tarkastat kameran ja elektronisen salaman latauksen päättymisen merkkivaloja. = Elektronisen salaman lataustilanteen tiedot eivät välity kameraan. Ota kuva vasta, kun olet tarkastanut, että elektronisen salaman takapuolella oleva CHARGE-valo palaa tai että elektronisen salaman etupuolella oleva AF-apuvalo vilkkuu. = Kun kameran salaman tehon säätötila on asetettu, todellinen salaman teho on elektroniseen salamaan ja kameraan asetettujen salaman tehoarvojen summa. x Huomaa = Salaman välähdyskulmaa ei voida säätää automaattisesti, joten muista tarkastaa se etukäteen. Kun painat elektronisen salaman ZOOM-painiketta kerran, välähdyskulma tulee näkyviin noin 2 sekunniksi. Voit muuttaa välähdyskulmaa painamalla ZOOMpainiketta uudelleen samaan aikaan, kun senhetkinen välähdyskulma on näkyvissä. Varmista, onko välähdyskulman asetus oikea ottamalla testikuva. = Kun kuvaat toisen verhon täsmäyksellä, aseta suljinajaksi enintään 4 sekuntia, sillä salama laukeaa automaattisesti noin 5 sekunnin kuluttua. = RC-tilassa kameran kiinteää salamaa käytetään kauko-ohjaussignaalin lähettämiseen ja sen tähden sitä ei voida käyttää salamana. Elektronisen salaman sijoittaminen Kauko-ohjaussignaali lähetetään kameran kiinteän salaman kautta, joten elektronisen salaman enimmäisetäisyys vaihtelee kamerasta riippuen. Katso lisätietoja kameran käyttöohjeista. 1 Kiinnitä salaman jalusta kameraan. = Työnnä elektroninen salama niin pitkälle salaman jalustaan, että se pysähtyy naksahtaen. = Mikäli lukitusnasta on esillä, vedä se takaisin sisään kiertämällä lukitusrengasta mahdollisimman pitkälle vastakkaiseen suuntaan asennosta LOCK. = Voit kiinnittää salaman jalustan myös kameran jalustaan. 2 Sijoita elektroninen salama niin, että kaukoanturi on kohti kameraa, ja käännä välähdyspää kuvauskohteesi suuntaan. FI 27

28 Sijoitteluesimerkkejä: Yhden salaman sijoitus Kaukoanturi Salaman laukaisusuunta 30 Kameran suunta m m Sijoitteluesimerkkejä: Kolmen salaman sijoittelu Ryhmä A Ryhmä C m 30 Ryhmä B 10m Ryhmät A, B: Sijoitettu kohteen sivuille tuomaan esiin perspektiiviä ja estämään litteän vaikutelman syntymistä. Ryhmä C: Suunnattu seinään ja heijastettu siitä, jotta taustan varjot himmenisivät. Kunkin salaman valomäärän muuttaminen Kun kuvaat useilla salamalaitteilla, voit luoda erilaisia salamakuvaustehosteita muuttamalla kunkin salaman valomäärää. Yritä ensiksi muuttaa kunkin ryhmän salamatilaa ja salaman tehon arvoa. Jos tämä ei riitä haluamasi vaikutelman luomiseen, yritä seuraavaa: = Muuta elektronisen salaman ja kohteen välistä etäisyyttä. = Muuta elektronisen salaman salaman tehon arvoa. = Muuta välähdyskulmaa. 28 FI

29 x Huomaa = Mikäli kameran kiinteän salaman ja elektronisen salaman välillä on jokin esine, se voi häiritä optista signaalia eikä salama laukea. = Jos kohteesta tai taustasta (esim. seinästä, kun kuvataan sisätiloissa) heijastuu riittävästi valoa takaisin, järjestely toimii, vaikka sitä ei olisikaan kohdistettu täydellisesti. = Vaikka käytettävien langattomien salamoiden määrää ei olekaan rajoitettu, on suositeltavaa, että kussakin ryhmässä on enintään 3 salamaa, jotta vältettäisiin salamoiden keskinäisistä häiriöistä johtuvat toimintahäiriöt. = Sijoita salamat, jotka laukaistaan AUTO-tilassa, niin että automaattinen valovastaanotin on suunnattu kohteeseen. Jos kaukoanturi ei ole kameraa kohti, salama laukaistaan hyödyntämällä kohteesta tai taustasta heijastunutta valoa. = Kun olet lopettanut elektronisen salaman sijoittelun, muista suorittaa testikuvaus. Kuvaaminen digitaalikameralla, jossa ei ole tiedonsiirto-ominaisuutta Jos käytät elektronista salamaa sellaisen kameran kanssa, jossa ei ole tiedonsiirto-ominaisuutta, säädä ISO-herkkyydeksi ja aukkoarvoksi AUTO-tilassa samat arvot kuin kamerassa tai muuta kuvausetäisyyttä MANUAL-tilassa. Voit myös laukaista salaman langattomasti Slave-salamana. g Slave-salama (s. 31) AUTO Tässä tilassa salaman teho säätyy automaattisesti aukkoasetusten mukaisesti. 1 Pidä MODE-painiketta alaspainettuna ja käännä AUTO CHECK -valo valitsinta valitaksesi ISO-herkkyyden. Testipainike ISO-herkkyys Aukkoarvo MODE-painike ZOOM-painike = Kun MODE-painiketta pidetään painettuna 2 sekuntia, kamera siirtyy ohjelmoituihin asetuksiin. 2 Paina ZOOM-painiketta välähdyskulman säätämiseksi objektiivin polttovälin mukaisesti. 3 Käännä valitsinta objektiivin aukkoarvon mukaisesti. = Jos ISO-herkkyyden ja aukkoarvon yhdistelmät eivät osu käytettävälle alueelle, ISO-herkkyys ja aukkoarvo vilkkuvat varoitukseksi. Muuta tässä tapauksessa ISO-herkkyys ja / tai aukkoarvo. g Valotehon säätöalue AUTO-tilassa (s. 38) = Paina testipainiketta salaman aktivoinnin testaamiseksi. g Salaman aktivoinnin testaaminen (s. 13) 4 Kun salaman aktivointi on suoritettu oikein, AUTO CHECK -valo vilkkuu noin 5 sekuntia sen jälkeen, kun suljin on laukaistu. FI 29

30 Salaman tehon arvo Kun ISO-herkkyydeksi ja aukkoarvoksi valitaan eri arvot kuin kameraan asetetut, salaman tehoa voidaan säätää 1/3 askelin. MANUAL Tässä tilassa salama laukeaa ohjelukuasetusten (GN) mukaisesti. Ohjeluku 1 Ohjauspaneelissa näkyy juuri käytettävä ohjearvo. = Salaman tehon voi esittää näytössä myös valotehosuhteen muodossa. g Ohjelmoidut asetukset (s. 23) = Valotehosuhde: Laukaistun salaman tehon suhde verrattuna täyden valomäärän tehoon. 2 Paina ZOOM-painiketta välähdyskulman säätämiseksi objektiivin polttovälin mukaisesti. 3 Käännä valitsinta ohjeluvun asettamiseksi. ZOOM-painike Aukkoarvon ja ohjeluvun määrittely Kun kuvausetäisyys ja aukkoarvo on jo määritelty: Määrittele ohjeluku seuraavan kaavan avulla ja säädä arvo elektroniseen salamaan. aukkoarvo (F) x kuvausetäisyys (m) Ohjeluku (GN) = ISO-herkkyyskertoimet Kun täytyy määritellä aukkoarvo: Määrittele aukkoarvo seuraavan kaavan avulla ja säädä arvo elektroniseen salamaan. ohjeluku (GN) x ISO-herkkyyskerroin Aukkoarvo (F) = kuvausetäisyys (m) Kun täytyy määritellä optimaalinen kuvausetäisyys: Optimaalinen kuvausetäisyys (m) = ohjeluku (GN) x ISO-herkkyyskerroin Aukkoarvo (F) ISO-herkkyys ja sen kertoimet ISO-herkkyys Kerroin Katso ohjelukuja koskevia lisätietoja Ohjelukuluettelosta (GN) (gs. 35). 30 FI

31 Slave-salama Elektroninen salama on varustettu Slave-toiminnolla. Tässä toiminnossa salama voidaan laukaista langattomalla kauko-ohjauksella synkronoimalla se toisen salaman laukeamiseen. Slave-tila 1 Sijoita elektroninen salama paikalleen. = Katso Elektronisen salaman sijoittaminen (gs. 27). 2 Paina elektronisen salaman MODE-painiketta toistuvasti, niin että saat asetettua salaman säätötilaksi [SL AUTO] tai [SL MANUAL]. = Salaman asetukset ovat samat kuin AUTO- tai MANUAL-tilassa. g AUTO (s. 29), MANUAL (s. 30) MODE-painike 3 Säädä kameran asetukset seuraavalla tavalla. = Säädä Slave-tilassa toimivat kamerat Slave-tilaan. = Säädä manuaalisella salamanlaukaisulla toimivat kamerat manuaaliseen salamatilaan. Tämä asetus toimii myös silloin, jos liität kameraan ulkoisen salaman, jossa on manuaalinen salamanlaukaisutila. x Huomaa = Slave-salamatilaa ei voida käyttää kameroissa, jotka laukaisevat esisalaman, koska elektroninen salama laukeaa samanaikaisesti esisalaman kanssa. = Jos muut valokuvaajat kuvaavat salamalla, elektroninen salama saattaa reagoida valoihin ja laueta. = Salaman välähdyskulmaa ei voida säätää automaattisesti, joten muista tarkastaa se etukäteen. Kun painat elektronisen salaman ZOOM-painiketta kerran, välähdyskulma tulee näkyviin noin 2 sekunniksi. Voit muuttaa välähdyskulmaa painamalla ZOOM-painiketta uudelleen samaan aikaan, kun senhetkinen välähdyskulma on näkyvissä. Varmista, onko välähdyskulman asetus oikea ottamalla testikuva. FI 31

32 Näyttövaroitusluettelo Varoitustiedot Ohjauspaneelin näyttö Toimenpide Ks. sivu AUTO-tilassa: Valotehon säätöalueen ulkopuolella (tiedonsiirtoominaisuudella varustettu kamera) Muuta kameran ISO-herkkyyttä tai aukkoasetusta. s. 13 s. 29 (kamera ilman tiedonsiirtoominaisuutta) MANUAL-tilassa: Kohde liian lähellä Kun optimaalinen kuvausetäisyys on alle 0,6 m (0,5 m lähikuvaussalamalla), näytetty arvo vilkkuu varoituksena siitä, että kuvausetäisyys ei vastaa salaman valoaluetta. 1 Muuta kameran ISO-herkkyyttä tai aukkoasetusta. 2 Muuta ohjelukuasetusta. s. 14 FP MANUAL-tilassa: Kohde liian lähellä 1 Muuta kameran ISO-herkkyyttä tai aukkoasetusta. 2 Muuta ohjelukuasetusta. s. 16 Kaikissa tiloissa: Laajakulmapaneelin tarve Aseta laajakulmapaneeli. s. 20 Kaikissa tiloissa: Heijastus alaspäin Kaikissa tiloissa: Varoitus laajakulmapaneelista Välähdyspää on käännetty 7 alaspäin. Peruuta tämä asetus, jos kyseessä ei ole lähikuvaus salamalla. Laajakulmapaneeli on asetettu. Kiinnitä huomiota kohteen etäisyyteen, sillä ohjenumero on nyt matalampi. s. 21 s FI

33 Kysymyksiä & vastauksia K Milloin salaman aktivoinnin testaus ja automaattinen tarkastus toimivat? V Optimaalisen salaman aktivoinnin tarkastus AUTO CHECK -valon perusteella on erityisen tehokas, kun kuvataan epäsuoralla salamalla (vain AUTO-tiloissa). K Miksi elektroninen salama kuumenee peräkkäisten laukaisujen jälkeen? V Paristot tuottavat lämpöä, kun salama laukaistaan toistuvasti. Pidä tässä tapauksessa elektronisen salaman laukaisujen välillä taukoja, kunnes välähdyspää ja paristot ovat jäähtyneet. K Miksi en pysty asentamaan elektronista salamaa kameraan? V Elektronista salamaa ei voi kiinnittää, jos lukitusnasta on esillä. Kierrä tässä tapauksessa lukitusrengasta niin pitkälle kuin mahdollista vastakkaiseen suuntaan kuin LOCK (gs. 8). K Miksi salaman säätötila ei muutu, kun painan MODE-painiketta? V Kun elektroninen salama on liitetty tietyntyyppiseen tiedonsiirtoominaisuudella varustettuun kameraan, salaman säätötilaa voidaan säätää vain kamerasta. K Mikä on kameran suositeltu valkotasapainoasetus, kun käytetään elektronista salamaa? V Automaattinen valkotasapainotila on suositeltava. Jos käytät manuaalista valkotasapainotilaa, aseta värilämpötilan arvoksi noin 5500 K. Huomaa, että värilämpötila vaihtelee riippuen salaman tehosta. K AF-apuvalo ei syty. Mikä on vikana? V AF-apuvalo toimii vain, jos käytät elektronista salamaa yhdessä Four Thirdsjärjestelmällä varustetun Olympuksen digitaalisen järjestelmäkameran kanssa. Se ei toimi muiden kameroiden kanssa. AF-apuvalo ei toimi myöskään silloin, jos kameraan on kiinnitetty läpimitaltaan niin suuri objektiivi, että se voi estää AF-apuvalon toiminnan. K Valotehon säätöalue ei näy ohjauspaneelissa. Mikä on vikana? V Valotehon säätöalue ei näy seuraavissa tapauksissa: = Kun käytetään loittorengasta EX-25 (lisävaruste). = Kun objektiivi on irrotettu. = Kun kuvataan epäsuoralla valolla. = Kun ISO-herkkyys ja aukkoarvo ovat asetusalueen ulkopuolella. K Salama ei lauennut, kun kuvasin RC-tilassa. Mikä on vikana? V Varmista, että kameraan ja elektroniseen salamaan on asetettu sama kanava ja että ryhmä on asetettu oikein (g s. 29). FI 33

34 K Kuinka voin tarkastaa, onko kamerani yhteensopiva langattoman salaman kanssa? V RC-tilaa voidaan käyttää vain sellaisissa kameroissa, jotka ovat yhteensopivia Olympuksen langattoman RC-salamajärjestelmän kanssa. Muissa kameroissa elektronista salamaa voidaan mahdollisesti käyttää Slave-salamana, jos kameran kiinteä salama voidaan asettaa Slave-salamatilaan tai manuaalisalamatilaan. Katso lisätietoja kameran käyttöohjeista. K Kun Olympus-digitaalikamera siirtyy virransäästötilaan, myös elektronisen salaman ohjauspaneeli kytkeytyy pois päältä. Onko tämä normaalia? V Kyllä, se on normaalia. Kun kamera siirtyy virransäästötilaan, myös FL-36R siirtyy siihen. Kun kamera kytketään valmiustilaan, myös FL-36R kytkeytyy siihen. Kun virransäästötila on kestänyt noin 15 minuuttia, FL-36R kytkeytyy pois päältä. Tällaisessa tapauksessa paina POWER-painiketta, ja FL-36R kytkeytyy taas päälle. K Kytkeytyykö myös FL-36R pois päältä, kun Olympus-digitaalikamera kytketään pois päältä? V Kun kamera kytketään pois päältä, FL-36R siirtyy virransäästötilaan. Noin 15 minuutin päästä FL-36R kytkeytyy automaattisesti pois päältä pois. Tällaisessa tapauksessa paina POWER-painiketta, ja FL-36R kytkeytyy taas päälle. K Miksi FL-36R kytkeytyi automaattisesti pois päältä? V FL-36R kytkeytyy automaattisesti pois päältä RC-tilaan ja Slave-tilaan, jos mitään toimintoja ei suoriteta 60 minuuttiin. Jos FL-36R on yhdistetty kameraan, jossa ei ole tiedonsiirto-ominaisuutta, se siirtyy virransäästötilaan, jos sitä ei käytetä noin 15 minuuttiin. Seuraavan 15 minuutin jälkeen virta kytkeytyy pois päältä. 34 FI

35 Ohjelukuluettelo (GN) = TTL AUTO / AUTO ISO 100, m FOUR THIRDS ZOOM (mm) 135-koko TTL AUTO / AUTO Täysi teho = MANUAL ISO 100, m ZOOM (mm) MANUAL FOUR THIRDS koko / / / / / / / / = FP TTL AUTO ISO 100, m ZOOM (mm) Suljinaika FOUR THIRDS koko / / / / / / / / / / / / / / / / / / / FI 35

36 = FP MANUAL Seuraavilla ohjeluvuilla on 1/1 valotehosuhde. ZOOM (mm) Suljinaika ISO 100, m FOUR THIRDS koko / / / / / / / / / / / / / / / / / / / FP MANUAL -tilassa ohjeluvut muille valotehosuhteille kuin 1/1 voidaan laskea seuraavalla kaavalla. Ohjeluku = ohjeluku valotehosuhteella 1/1 x valotehosuhteen kerroin Valotehosuhteet ja niiden kertoimet Valotehosuhde 1/1 1/2 1/4 1/8 1/16 Kerroin FI

37 Valotehon säätöalue AUTO-tilassa Mahdolliset ISO-herkkyys / aukkoarvo (F) -yhdistelmät valotehon säädölle AUTO-tilassa AUTO valotehon säätöalue (m) ISO-herkkyys Välähdyskulma (mm) Ylärivi: FOUR THIRDS Alarivi: 135 Aukkoarvo (laajakulmapaneeli) (laajakulmapaneeli) (laajakulmapaneelimapaneeli) 20 (laajakul F8 F5.6 F4 F2.8 F2 F F11 F8 F5.6 F4 F2.8 F2 F F16 F11 F8 F5.6 F4 F2.8 F F22 F16 F11 F8 F5.6 F4 F F32 F22 F16 F11 F8 F5.6 F F32 F22 F16 F11 F8 F F32 F22 F16 F11 F F32 F22 F16 F F32 F22 F Taulukon oikeanpuoleisessa osassa näkyvät valotehon säätöalueet, kun käytössä on kamera, jossa ei ole tiedonsiirto-ominaisuutta. Luvut ovat vain suuntaa-antavia. Kun käytät tiedonsiirto-ominaisuudella varustettua kameraa, objektiivin valonmittausalue näkyy ohjauspaneelissa. Tämä alue voi poiketa taulukon luvuista. FI 37

38 Sarjavalotus Oman turvallisuutesi kannalta on tärkeää huomata seuraavat asiat. Sarjavalotus kuumentaa välähdyspään ja voi aiheuttaa sen kulumisen, toimintahäiriön tai muodonmuutoksen. Tämän vuoksi sarjavalotus pitäisi rajoittaa seuraavassa taulukossa ilmoitettuihin määriin. Jätä elektroninen salama käyttämättä vähintään 10 minuutiksi sen jälkeen, kun olet käyttänyt sarjavalotusta raja-arvoihin saakka. Sarjavalotuksen raja-arvot Salaman teho Välähdystaajuus Raja-arvo FULL; 1/1 6 s 10 1/2 3 s 20 1/4 1 s 40 1/8 1/128 0,5 s tai vähemmän FI

39 Turvallisuusohjeet (Lue seuraavat ohjeet ja noudata niitä) Tässä käyttöohjeessa käytetään useita eri symboleja ja kuvakkeita auttamaan tuotteen oikeassa käsittelyssä ja käytössä sekä varoittamaan mahdollisista vaaratilanteista. Symbolit ja niiden merkitykset kuvataan alla. VAARA Tällä symbolilla merkittyjen turvallisuusohjeiden noudattamatta jättäminen voi johtaa vakavaan loukkaantumiseen tai kuolemaan. VAROITUS Tällä symbolilla merkittyjen turvallisuusohjeiden noudattamatta jättäminen voi johtaa loukkaantumiseen tai kuolemaan. HUOMIO Tällä symbolilla merkittyjen turvallisuusohjeiden noudattamatta jättäminen voi johtaa loukkaantumiseen tai laitevaurioihin. Kielletty Kieltosymbolit Purkaminen kielletty Neuvovat symbolit Välttämätön g Tämä elektroninen salama on tarkoitettu käytettäväksi vain Olympus-digitaalikameroiden kanssa. Älä liitä elektronista salamaa minkään muun valmistajan kuin Olympuksen kameraan, sillä se voi aiheuttaa kameran ja / tai salaman toimintahäiriön tai vioittumisen. VAARA g Elektronisessa salamassa on korkeajännitepiiri. Älä koskaan yritä purkaa tai muuttaa sitä, sillä siitä voi olla seurauksena sähköisku ja / tai loukkaantuminen. g Älä käytä elektronista salamaa paikassa, jossa se voi olla alttiina syttyville tai räjähtäville kaasuille. Tämä saattaa aiheuttaa tulipalon tai räjähdyksen. g Älä kohdista salamaa autonkuljettajaan, jotta vältyttäisiin liikenneonnettomuuksilta. FI 39

40 VAROITUS g Älä laukaise salamaa tai AF-apuvaloa välittömästi henkilön (etenkään pikkulapsen) silmien edessä. Altistuminen hyvin lyhyen matkan päästä tulevalle salamavalolle voi aiheuttaa silmien vaurion, jota ei voida korjata. Huolehdi erityisesti siitä, ettet käytä elektronista salamaa alle 1 metrin etäisyydellä pikkulapsesta. g Älä jätä elektronista salamaa tai paristoja lasten ulottuville. = Jos lapsi nielee pariston tai muun pienen esineen, ota välittömästi yhteyttä lääkäriin. = Jos salama laukaistaan lapsen lähellä, se voi johtaa silmävaurioon, jota ei voida korjata. = Elektronisen salaman liikkuvat osat voivat aiheuttaa lapsen loukkaantumisen. g Vältä seuraavia toimia estääksesi tulipalon tai loukkaantumisen, jotka aiheutuvat pariston sisältämän nesteen vuotamisesta, ylikuumenemisesta, syttymisestä tai räjähtämisestä. = Älä käytä paristoja, joita ei ole suositeltu käytettäväksi tämän elektronisen salaman kanssa. = Älä heitä paristoa tuleen, äläkä altista sitä kuumuudelle, aiheuta siihen oikosulkua tai pura sitä. = Älä käytä sekaisin vanhoja ja uusia paristoja tai erityyppisiä tai -merkkisiä paristoja. = Älä yritä ladata paristoja, jotka eivät ole uudelleenladattavia, esim. alkaliparistoja. = Älä asenna paristojen +/ napoja väärinpäin. g Älä säilytä elektronista salamaa hyvin pölyisessä tai kosteassa paikassa. Tämä saattaa aiheuttaa tulipalon tai sähköiskun. g Älä käytä salamaa, kun se on peitetty syttyvällä materiaalilla, kuten nenäliinalla. Älä kosketa välähdyspäätä käytön jälkeen. Se on erittäin kuuma ja voi polttaa. g Jos elektroninen salama putoaa veteen tai sen sisään pääsee jotain nestettä, poista paristot välittömästi. Ota yhteyttä myyjään tai Olympuksen valtuuttamaan huoltoliikkeeseen. Käytön jatkaminen saattaa aiheuttaa tulipalon tai sähköiskun. g Älä altista elektronista salamaa pisaroille tai roiskeille. g Älä altista paristoa kuumuudelle, kuten auringonpaisteelle tai tulelle. 40 FI

41 HUOMIO g Jos huomaat jotain tavallisesta poikkeavaa, kuten vuotoja, värinmuutoksia, muodonmuutoksia tai hajua, lopeta laitteen käyttö. Käytön jatkaminen saattaa aiheuttaa tulipalon, ylikuumenemisen tai räjähdyksen. Poista paristot varovasti välttääksesi palovammat ja altistumisen mahdollisesti vapautuville kaasuille ja vaarallisille nesteille. Ota yhteyttä myyjään tai Olympuksen valtuuttamaan huoltoliikkeeseen. g Poista paristot elektronisesta salamasta aina, kun et aio käyttää sitä pitkään aikaan. Muuten paristoista aiheutuva lämmöntuotanto ja nesteenvuoto voivat aiheuttaa tulipalon, loukkaantumisen ja / tai ympäristön saastumisen. g Älä käytä vuotavaa paristoa. Käyttö saattaa aiheuttaa tulipalon tai sähköiskun. g Älä käsittele elektronista salamaa kostein käsin. Tämä saattaa aiheuttaa sähköiskun. g Älä jätä elektronista salamaa paikkaan, jossa se voi altistua korkeille lämpötiloille. Muuten voi seurauksena olla tulipalo tai osien vaurioituminen. g Älä ota paristoja ulos välittömästi sen jälkeen, kun olet käyttänyt elektronista salamaa jatkuvasti pidemmän aikaa. Kuumat paristot voivat aiheuttaa palovammoja. g Älä väännä paristokoteloa äläkä päästä vieraita esineitä sen sisälle. FI 41

42 g Käytä vain suositeltuja paristoja. VAROTOIMET PARISTOJEN KÄSITTELYSSÄ g Muista ottaa huomioon seuraavat asiat. Muuten seurauksena voi olla pariston sisältämän nesteen vuotaminen, ylikuumeneminen, tulipalo ja / tai räjähdys. = Älä käytä sekaisin vanhoja ja uusia paristoja tai ladattuja ja lataamattomia paristoja, kapasiteetiltaan erilaisia paristoja tai erityyppisiä ja -merkkisiä paristoja. = Älä yritä ladata paristoja, jotka eivät ole uudelleenladattavia, esim. alkaliparistoja. = Älä asenna paristojen +/ napoja väärinpäin. Jos paristot eivät sovi helposti paristokoteloon, älä työnnä niitä väkisin. = Älä koskaan käytä paristoa, jonka ulkokuori (eristys) on osittain tai kokonaan irronnut. Muuten voi seurauksena olla vuoto, ylikuumeneminen tai räjähdys. = Myös joidenkin aivan uusien paristojen ulkokuori (eristys) voi olla kokonaan tai osittain irronnut. Älä koskaan käytä tällaisia paristoja. g Älä käytä seuraavanlaisia paristoja. Ulkokuori (eristys) on irtoamassa tai on irrotettu (vaikka paristo olisi aivan uusi). Negatiivinen pää on hieman turvonnut eikä se ole ulkokuoren (eristyksen) peittämä. Negatiivinen pää on litteä (riippumatta siitä, onko osa negatiivisesta navasta ulkokuoren peittämä). g Jos pariston sisältämää nestettä joutuu iholle tai vaatteille, voi seurauksena olla ihoärsytystä. Huuhtele iho tai vaatteet välittömästi puhtaalla vedellä. g Pariston sisältämän nesteen joutuminen silmiin saattaa aiheuttaa näön menetyksen. Älä hiero silmiä. Huuhtele silmät puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon. g Älä altista paristoa voimakkaille iskuille äläkä heitä sitä. g Älä upota paristoja veteen äläkä altista niitä kosteudelle, kuten sateelle, merivedelle tai eläinten virtsalle. g Älä heitä paristoa tuleen äläkä kuumenna sitä. 42 FI
