KÄYTTÖOHJE DIGITAALIKAMERA KÄYTTÖOHJE. Perusopas s. 2. Sisällysluettelo s. 23. Virallinen maahantuoja.

Transkriptio

1 DIGITAALIKAMERA Käyntiosoite: Tavaratoimitukset: Postiosoite: Consumer Product Division Wendenstrasse 14 18, Hamburg, Germany Puhelin: / Faksi: Bredowstrasse 20, Hamburg, Germany Postfach , Hamburg, Germany Tekninen asiakaspalvelu Euroopassa: Vieraile verkkosivuillamme tai soita MAKSUTTOMAAN NUMEROOMME*: Alankomaat, Belgia, Espanja, Iso-Britannia, Itävalta, Luxemburg, Norja, Portugali, Ranska, Ruotsi, Saksa, Suomi, Sveitsi, Tanska. * Huomaa, että osa (matka)puhelinoperaattoreista ei salli soittamista +800-alkuisiin numeroihin. Jos soitat jostain muusta kuin luettelossa mainitusta maasta tai sinua ei yhdistetä yllä mainittuun numeroon, pyydämme sinua käyttämään seuraavia MAKSULLISIA NUMEROITA: tai Tekninen asiakaspalvelumme on avoinna kello 9:00 18:00 Keski-Euroopan aikaa (maanantaista perjantaihin). KÄYTTÖOHJE KÄYTTÖOHJE Perusopas s. 2 Kertoo kameran osien nimet, käsittelee kuvauksen ja katselun perustoimenpiteet sekä esittelee perustoiminnot. Sisällysluettelo s. 23 Virallinen maahantuoja Suomi: Olympus Finland Oy Vänrikinkuja 3 N ESPOO Puh. (09) OE E Kiitämme Olympus-digitaalikameran hankinnasta. Lue nämä ohjeet huolellisesti, ennen kuin alat käyttää uutta kameraasi. Siten pystyt hyödyntämään kameran suorituskykyä parhaalla mahdollisella tavalla sekä varmistat kameran pitkän käyttöiän. Säilytä tämä ohje huolellisesti tallessa tulevaa käyttöä varten. Suosittelemme, että otat muutamia koekuvia ennen tärkeiden kuvien ottamista. Tässä käyttöohjeessa käytetyt näyttöruutua ja kameraa esittävät kuvat on tehty kehittelyvaiheessa, ja saattavat täten poiketa itse tuotteesta. Tämä käyttöohje pohjautuu kameran kiinteän ohjelmiston versioon 1.0. Käyttöohjeen sisältö saattaa vaihdella, jos kameran toimintoja lisätään ja / tai muutetaan kameran kiinteän ohjelmiston päivityksen seurauksena. Ajankohtaiset tiedot saat Olympuksen kotisivuilta. Saat lisäetuja Olympukselta rekisteröimällä tuotteesi osoitteessa

2 Kamera Osien ja toimintojen nimet Salamakenkä gs. 78, 82 Kiinteä salama gs. 76 LIGHT -painike gs. 13 Ohjauspaneeli gs. 5 WB (Valkotasapaino) -painike gs. 67 F (Valotuksen korjaus) -painike gs. 47 ISO-painike gs. 50 Laukaisin gs. 15, 36 Ulkoisen salaman liitäntä gs. 82 # (Salama) -painike gs. 75 w (Salaman tehon säätö) -painike gs. 76 MODE-painike gs </Y/j (Kauko-ohjaus/Itselaukaisin/ Sarjakuvaus) -painike gs AF-painike gs. 53 G (mittaus) -painike gs. 46 COPY/< (Kopiointi/Tulostus) -painike gs. 96, 123 Hihnanpidike gs. 9 USB-liitin gs. 124, 127 HDMI-miniliitin (tyyppi C) gs. 92 Mikrofoniliitin gs. 84, 94 Sisäinen mikrofoni (mono)gs. 84, 94 Lisävalitsin (k) gs. 19 Valkotasapaino anturi gs. 67 (esikatselu) -painike gs. 46 Objektiivin kiinnityksen kohdistusmerkki gs. 11 Kiinnitys (Kiinnitä objektiivi välittömästi runkotulpan irrotettuasi välttääksesi pölyn ja roskien pääsyn kameran rungon sisään.) Peili #UP (salaman avaus) -painike gs. 76 AV OUT -liitin (mono) (AV OUT) gs. 91 Liittimen kansi Lankalaukaisinliitäntä Itselaukaisin/Kauko-ohjauksen valo/ Kauko-ohjauksen vastaanotin gs. 60 Objektiivin irrotuspainike gs. 11 Objektiivin lukitusnasta 2

3 Silmäsuppilo Etsin gs. 4 LCD-näyttöruutu gs. 7, 8, 36 Okulaarin suljinvipu gs. 60 Diopterin säätörengas gs. 13 u (Live-näkymä) -painike gs. 35 AEL/AFL-painike gs. 48, (Suojaus) -painike gs. 97 Päävalitsin (j) gs. 19 Nuolipainikkeet (acbd) gs. 22 i -painike gs. 22 Perusopas Fn-painike gs. 106 MENU-painike gs. 22 INFO (informaationäyttö) -painike gs. 21, 40, 89 Jalustan alusta Valoisuusanturi gs. 99 q (Katselu) -painike gs. 18, 86 D (Poisto) -painike gs. 18, 98 P (AF-tarkennuspiste) -painik gs. 56 n (video) -painike gs. 83 SD-korttipaikka gs. 12 Kaiutin gs. 109 Kortin kansi gs. 12 Poistopainike gs. 12 CF-korttipaikka gs. 12 Osien ja toimintojen nimet Paristokotelon lukitsin gs. 10 Virtakytkin gs. 13 Korttiluvun valo gs. 12, 15 Paristokotelon kansi gs. 10 3

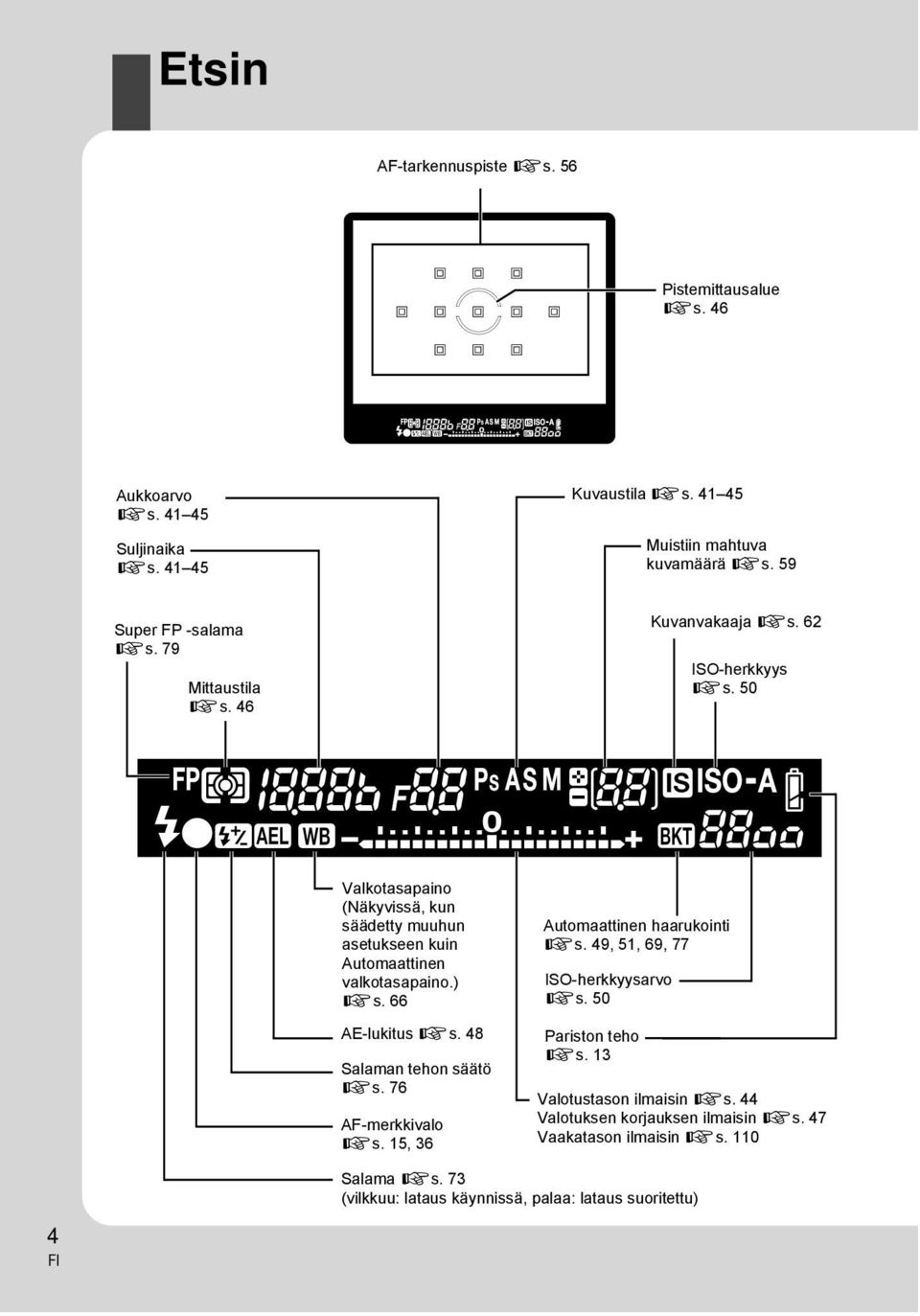

4 Etsin AF-tarkennuspiste gs. 56 Pistemittausalue gs. 46 Aukkoarvo gs Suljinaika gs Kuvaustila gs Muistiin mahtuva kuvamäärä gs. 59 Super FP -salama gs. 79 Mittaustila gs. 46 Kuvanvakaaja gs. 62 ISO-herkkyys gs. 50 Valkotasapaino (Näkyvissä, kun säädetty muuhun asetukseen kuin Automaattinen valkotasapaino.) gs. 66 AE-lukitus gs. 48 Salaman tehon säätö gs. 76 AF-merkkivalo gs. 15, 36 Automaattinen haarukointi gs. 49, 51, 69, 77 ISO-herkkyysarvo gs. 50 Pariston teho gs. 13 Valotustason ilmaisin gs. 44 Valotuksen korjauksen ilmaisin gs. 47 Vaakatason ilmaisin gs Salama gs. 73 (vilkkuu: lataus käynnissä, palaa: lataus suoritettu)

5 Ohjauspaneeli AF-tila gs. 53 Automaattinen haarukointi gs. 49, 51, 69, 77 Valotustason ilmaisin gs. 44 Valotuksen korjauksen ilmaisin gs. 47 Vaakatason ilmaisin gs. 110 Mittaustila gs. 46 Perusopas ISO-herkkyys gs. 50 Tallennustila gs. 64 Kuvaustila gs Valkotasapaino gs. 66, 68 Kuvatila (Monotone) gs. 70 Salamatila gs. 73 Suljinaika gs Sarjakuvaus gs. 59 Itselaukaisin gs. 60 Aukkoarvo gs Kauko-ohjaus gs. 60 Akun teho gs. 13 Kuvanvakaaja gs. 62 AF-tarkennuspiste gs. 56 Muistiin mahtuva kuvamäärä gs. 144 Päällekkäisvalotus gs. 51 Osien ja toimintojen nimet 5

6 Erikoisohjauspaneeli Alla olevasta näytöstä voi samanaikaisesti hakea näyttöön ja säätää kuvausasetuksia. Sitä kutsutaan erikoisohjauspaneeliksi. Saat erikoisohjauspaneelin LCD-näyttöruudulle INFO-painiketta painamalla. g Asetusten säätö erikoisohjauspaneelia tarkkaillen (s. 21) MYSET gs. 100 Suljinaika gs Salaman varautuminen gs. 76 Pariston teho gs. 13 Kuvaustila gs Päivämäärä gs Valotuksen korjauksen ilmaisin gs. 47 Valotustason ilmaisin gs. 44 Salaman tehon säädön ilmaisin gs. 76 Päällekkäisvalotus i gs. 51 Super FP -salama h gs. 79 Kohinanpoisto ml gs. 72 Automaattinen haarukointi 0 gs. 49, 51, 69, 77 Väriavaruus gs. 114 RC-tila m gs. 80 Kuvanvakaaja HIt gs. 62 AF-apuvalo T gs. 103 Sisäisen lämpötilan varoitus m gs. 133 Aukkoarvo gs F FP srgb RC IS 1 BKT AF Valotuksen korjausarvo gs. 47 Valotustaso gs. 44 Kuvatila gs. 70 mall Super Fine OFF IS 1 Kuvanvakaaja gs. 62 ISO-herkkyys gs. 50 Kortti gs. 136 Valkotasapaino gs. 66 Valkotasapainon korjaus gs. 68 Tallennustila gs. 64 AF-tila gs. 53 AF-tarkennuspiste gs. 56 Salaman tehon säätö gs. 76 Salamatila gs. 73 Kauko-ohjaus/Itselaukaisin/Sarjakuvaus gs Kasvojen tunnistus gs. 38 Muistiin mahtuva kuvamäärä gs. 144 Mittaustila gs. 46 Kuvasuhde gs. 65 Terävyys N gs. 70 Kontrasti J gs. 70 Värikylläisyys T gs. 70 Sävyntoisto z gs. 70 Mustavalkosuodatin x gs. 70 Kuvan väritys y gs. 70 Tämän alueen sisällä olevat toiminnot voi säätää erikoisohjauspaneelista. 6

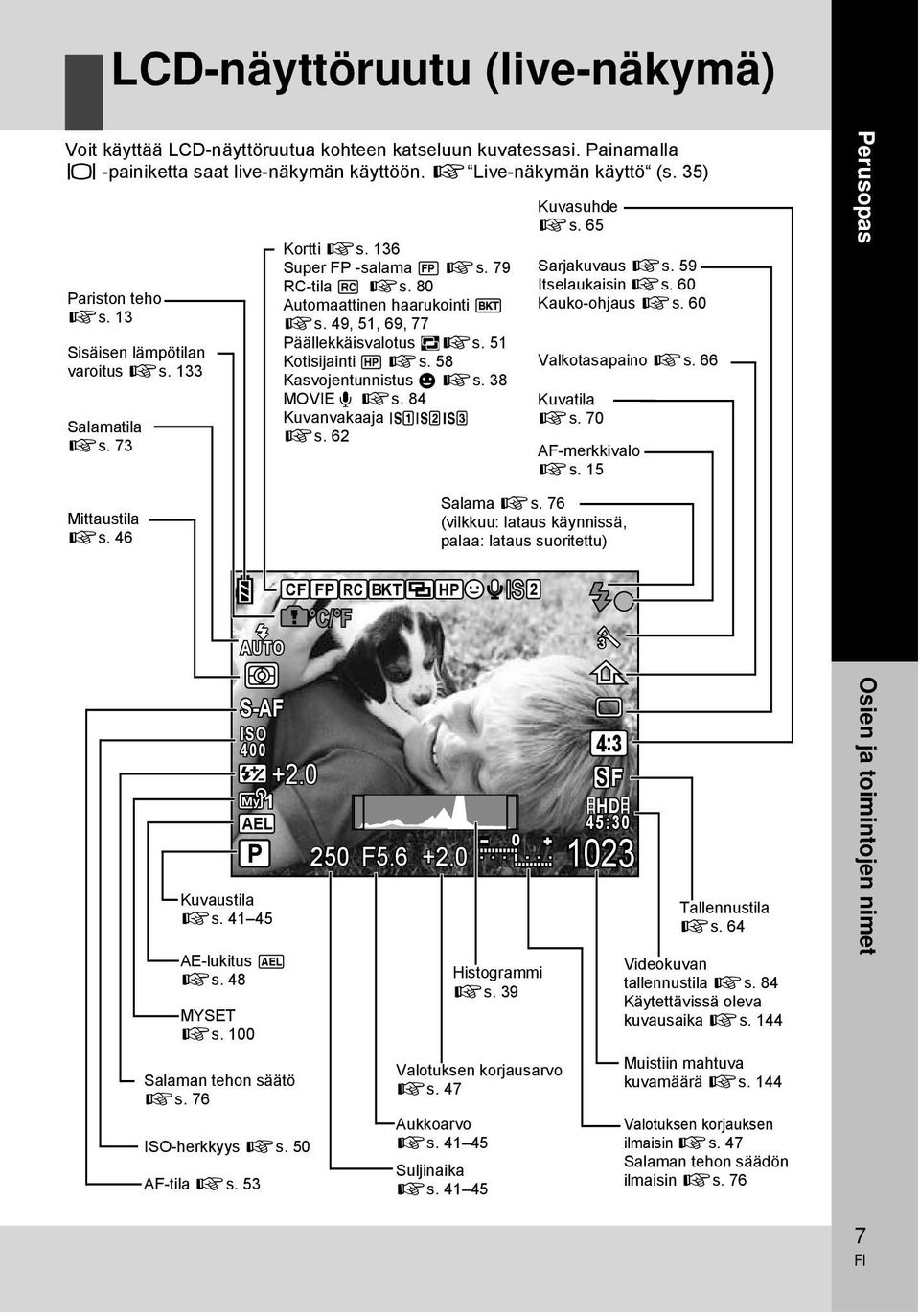

7 LCD-näyttöruutu (live-näkymä) Voit käyttää LCD-näyttöruutua kohteen katseluun kuvatessasi. Painamalla u -painiketta saat live-näkymän käyttöön. g Live-näkymän käyttö (s. 35) Pariston teho gs. 13 Sisäisen lämpötilan varoitus gs. 133 Salamatila gs. 73 Kortti gs. 136 Super FP -salama s gs. 79 RC-tila q gs. 80 Automaattinen haarukointi t gs. 49, 51, 69, 77 Päällekkäisvalotus igs. 51 Kotisijainti p gs. 58 Kasvojentunnistus g gs. 38 MOVIE R gs. 84 Kuvanvakaaja vws gs. 62 Kuvasuhde gs. 65 Sarjakuvaus gs. 59 Itselaukaisin gs. 60 Kauko-ohjaus gs. 60 Valkotasapaino gs. 66 Kuvatila gs. 70 AF-merkkivalo gs. 15 Perusopas Mittaustila gs. 46 Salama gs. 76 (vilkkuu: lataus käynnissä, palaa: lataus suoritettu) CF FP RC BKT HP IS 2 j S-AF ISO 400 AEL P F :3 S F HD 45: Kuvaustila gs Tallennustila gs. 64 AE-lukitus u gs. 48 MYSET gs. 100 Salaman tehon säätö gs. 76 ISO-herkkyys gs. 50 AF-tila gs. 53 Histogrammi gs. 39 Valotuksen korjausarvo gs. 47 Aukkoarvo gs Suljinaika gs Videokuvan tallennustila gs. 84 Käytettävissä oleva kuvausaika gs. 144 Muistiin mahtuva kuvamäärä gs. 144 Valotuksen korjauksen ilmaisin gs. 47 Salaman tehon säädön ilmaisin gs. 76 Osien ja toimintojen nimet 7

8 LCD-näyttöruutu (katselu) Voit vaihtaa näyttöruudun näyttöä INFO-painikkeella. g Informaationäyttö (s. 89) Pariston teho gs. 13 Tallennustila gs. 64 Salaman tehon säätö gs. 76 Polttoväli gs. 138 (Polttoväli esitetään 1 mm:n yksikköinä.) Pikselimäärä, pakkaussuhde gs. 64 Aukkoarvo gs Suojaus gs. 97 Tulostusvaraus Tulosteiden määrä gs. 121 Kuvasuhteen rajaus gs. 65 Valotuksen korjaus gs. 47 Kuvaustila gs Suljinaika gs x10 [4032x3024,1/8] L N :56 15 Yksinkertaistettu näyttö Kuvasuhde gs. 65, 115 Kortti gs. 136 Kuvan numero Tiedoston numero Päivämäärä ja kellonaika gs. 14 AF-tarkennuspiste gs. 56 Histogrammi gs. 89 Yleisnäyttö AF-säätö gs. 118 Kuvatila gs. 70 x F mm ±1.0 ±0.0 ISO 100 WBAUTO A±0 G±0 NATURAL L N Mittaus- tila gs. 46 Valkotasapaino gs. 66 Väriavaruus gs. 114 Valkotasapainon korjaus gs. 68 ISO-herkkyys gs. 50 8

9 Pakkauksen sisältö K uv aa mi se en va lm ist au tu mi ne n Kameraan kuuluvat seuraavat osat. Mikäli jotain puuttuu tai on vaurioitunut, ota yhteyttä kameran myyjään. Kamera Runkotulppa Hihna BLM-5- litiumioniakku Perusopas BCM-5- litiumionilaturi USB-kaapeli AV-kaapeli (mono) OLYMPUS Setup CD-ROM Käyttöohje Takuukortti Hihnan kiinnitys Pujota hihna kuvan nuolien mukaisesti (1, 2). Vedä hihna lopuksi tiukalle ja varmista, että se kiinnittyy kunnolla (3). Kiinnitä hihnan toinen pää toiseen hihnanpidikkeeseen samalla tavoin. Kuvaamiseen valmistautuminen 9

10 Pariston valmistelu 1 Akun lataaminen Irrota pariston suojakansi. BLM-5-litiumioniakku AC-johto Keltainen valo : lataus käynnissä OFF : lataus suoritettu (Latauksen kesto : noin 3,5 tuntia) Keltainen vilkkuva valo : latausvirhe BCM-5- litiumionilaturi Pistorasia 2 Akun asennus Pariston navat 2 Akkukotelon kansi Paristokotelon lukitsin Sulje paristokotelon kansi ja työnnä paristokotelon lukitsin suuntaan E Akun poistaminen Pariston lukitus Avaa pariston lukko painamalla sitä. Käännä kamera ylösalaisin, jotta saat pariston ulos. Kuvatessa pitkään on suositeltavaa pitää vara-akku saatavilla siltä varalta, että käytettävä akku tyhjenee. 10

11 Objektiivin kiinnitys kameraan 1 Irrota runkotulppa kamerasta ja takasuojus objektiivista Objektiivin takasuojus Perusopas Runkotulppa 2 Kiinnitä objektiivi kameraan Kohdista kamerassa oleva objektiivin kiinnityksen kohdistusmerkki (punainen) objektiivissa olevaan kohdistusmerkkiin (punainen), ja aseta sitten objektiivi kameran runkoon (1). Kierrä objektiivia nuolen osoittamaan suuntaan, kunnes kuulet sen naksahtavan (2). Kohdistusmerkki (punainen) 2 Objektiivin kiinnityksen kohdistusmerkki (punainen) Varmista, että virtakytkin on asetettu OFF-asentoon. Älä paina objektiivin irrotuspainiketta Poista objektiivin suojus (3, 4) 4 Objektiivisuojus 3 Objektiivin irrotus kamerasta Paina objektiivin irrotuspainiketta ja (1) kierrä objektiivia nuolen (2) suuntaisesti. Varmista, että virtakytkin on asetettu OFF-asentoon. 2 1 Objektiivin irrotuspainike Kuvaamiseen valmistautuminen 11

12 Kortin asennus Avaa kortin kansi (1, 2). Aseta CF-kortti (kutsutaan näissä ohjeissa nimellä kortti ) aukkoon niin syvälle kuin se menee (3). Kortin kansi Compact Flash Liitäntä SD-kortti Avaa kortin kansi (1, 2). Aseta SD/SDHC/SDXC-kortti (kutsutaan näissä ohjeissa nimellä kortti ), kunnes se lukittuu paikalleen (3) Korttiluvun valo CF-korttipaikka Etupuoli SD-korttipaikka Kortin poistaminen Älä avaa muistikortin kantta korttiluvun valon vilkkuessa. Compact Flash Paina poistopainike täysin sisään, jotta se ponnahtaa ylös. Vedä kortti ulos. SD-kortti Paina sisällä olevaa korttia kevyesti, ja se työntyy ulos. Vedä kortti ulos. Korttiluvun valo Poistopainike Sammuta kamera ennen kortin asentamista tai poistamista. Virta katkeaa, jos kortti asennetaan tai poistetaan, kun virta on kytketty. 12

13 Virta päälle 1 Kytke kameran virtakytkin asentoon ON Virta kytketään pois asettamalla virtakytkin OFF-asentoon. Perusopas LIGHT-painike Kytkee ohjauspaneelin valon päälle ja pois. Ohjauspaneeli Kun kameraan kytketään virta, ohjauspaneelissa näkyy paristotehon ilmaisin. Palaa (käyttövalmis) Palaa (pariston teho on heikko) Vilkkuu (ladattava) ON OFF Virtakytkin Pölynpoistotoiminto Pölynpoistotoiminto aktivoituu automaattisesti, kun kamerassa on virta päällä. Pölyn ja lian poistamiseen kuvantallentimen suodatinpinnalta käytetään ultraääniaaltoja. Etsimen diopterin säätö Etsin Säädä etsimen diopteria näöntarkkuutesi mukaan. Katso etsimen läpi ja kierrä diopterin säätörengasta vähän kerrallaan. Säätö on tehty, kun näet AF-tarkennuspisteen tarkasti. Diopterin säätörengas AF-tarkennuspiste Kuvaamiseen valmistautuminen 13

14 Päivämäärän ja kellonajan asetus Päivämäärä- ja kellonaikatiedot tallennetaan kortille yhdessä kuvien kanssa. Tiedoston nimi sisältyy myös päivämääräja kellonaikatietoihin. Aseta oikea päivämäärä ja kellonaika ennen kameran käyttöä. 1 Paina MENU-painiketta Valikkonäyttö ilmestyy LCD-näyttöruutuun. CARD SETUP RESET/MYSET PICTURE MODE D IMAGE ASPECT 4:3 BACK SET MENU-painike Nuolipainikkeet acbd 5 Toista nämä toimenpiteet, kunnes päivämäärä ja kellonaika on kokonaan asetettu 2 Valitse painikkeilla ac kohta [d] ja paina sitten d Y M D TIME Y/M/D X s REC VIEW c MENU DISPLAY RMWARE BACK :-- 5SEC ON SET ENG. CANCEL SET Aika näytetään 24 tunnin muodossa. 6 Valitse päiväysmuoto painikkeilla ac 3 Valitse painikkeilla ac kohta [X], paina sitten d Y M D TIME Y/M/D 14 Y CANCEL M D TIME Y M D TIME 2010 CANCEL Y/M/D 4 Valitse painikkeilla ac kohta [Y], paina sitten d Y/M/D CANCEL X s REC VIEW c MENU DISPLAY RM BACK SET 7 Paina i-painiketta :01 ENG. 5SEC ON SET 8 Poistu painamalla MENU-painiketta

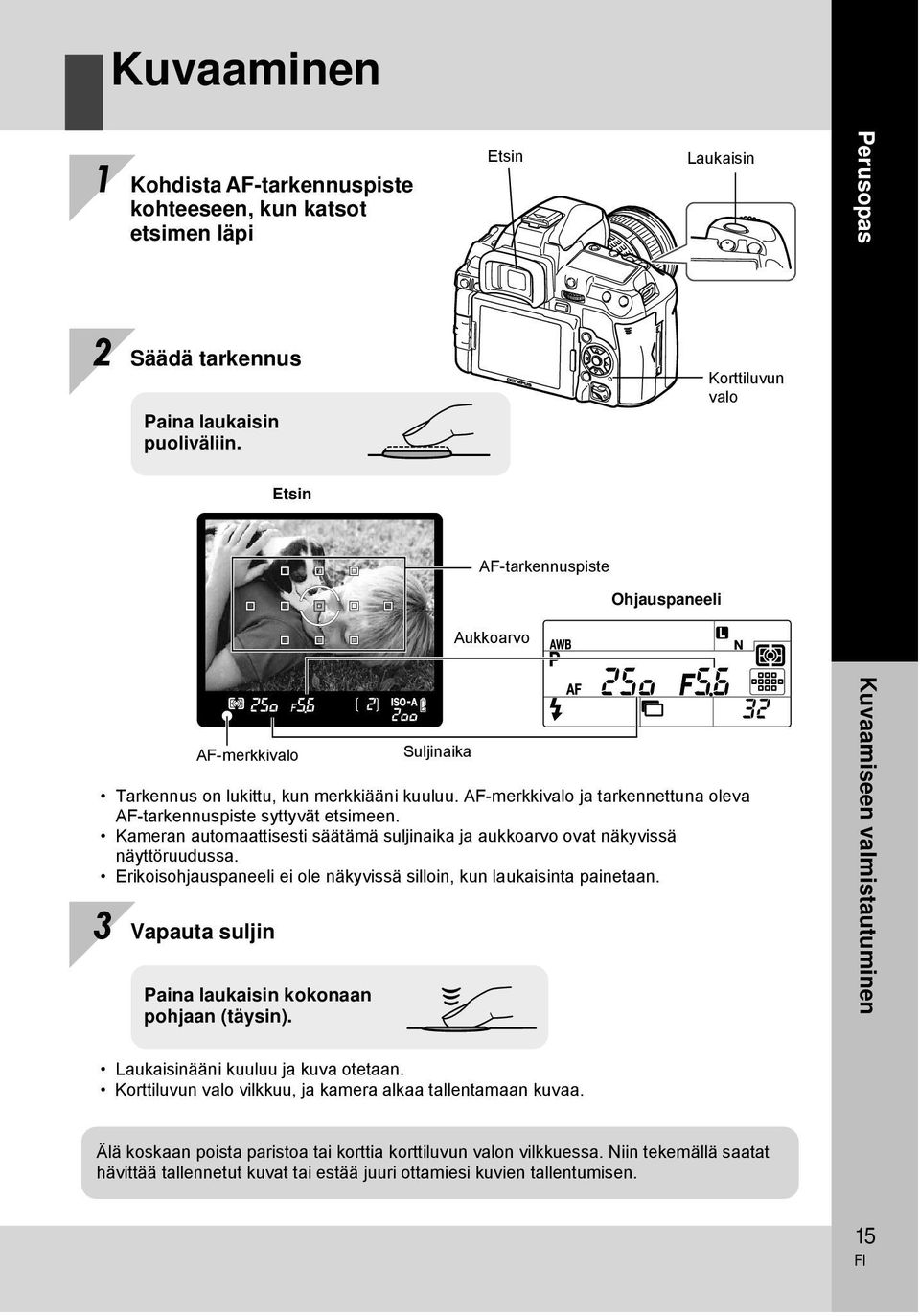

15 Kuvaaminen 1 Kohdista AF-tarkennuspiste kohteeseen, kun katsot etsimen läpi Etsin Laukaisin Perusopas 2 Säädä tarkennus Paina laukaisin puoliväliin. Korttiluvun valo Etsin AF-tarkennuspiste Ohjauspaneeli Aukkoarvo AF-merkkivalo Suljinaika Tarkennus on lukittu, kun merkkiääni kuuluu. AF-merkkivalo ja tarkennettuna oleva AF-tarkennuspiste syttyvät etsimeen. Kameran automaattisesti säätämä suljinaika ja aukkoarvo ovat näkyvissä näyttöruudussa. Erikoisohjauspaneeli ei ole näkyvissä silloin, kun laukaisinta painetaan. 3 Vapauta suljin Paina laukaisin kokonaan pohjaan (täysin). Laukaisinääni kuuluu ja kuva otetaan. Korttiluvun valo vilkkuu, ja kamera alkaa tallentamaan kuvaa. Älä koskaan poista paristoa tai korttia korttiluvun valon vilkkuessa. Niin tekemällä saatat hävittää tallennetut kuvat tai estää juuri ottamiesi kuvien tallentumisen. Kuvaamiseen valmistautuminen 15

16 Ote kamerasta Pidä sormet ja kantohihna poissa objektiivin, salaman ja valkotasapainon tunnistimen edestä. Vaakaote Pystyote Kuvan ottaminen näyttöruudusta katsoen LCD-näyttöruutua on mahdollista käyttää etsimenä ja tarkistaa siitä kohteen sommittelu, tai ottaa kuva katsellen suurennettua näyttöä LCD-näyttöruudussa. g Live-näkymän käyttö (s. 35) 1 Paina u (Live-näkymä) -painiketta live-näkymään siirtymistä varten Kohde ilmestyy LCDnäyttöruutuun. Laukaisin u -painike ISO-A 200 P 250 F5.6 L N 38 2 Paina laukaisinta kuvan ottamiseksi Kuva otetaan tarkennus säädettynä. 16

17 Videon tallentaminen Live-näkymällä kuvaamisen aikana voit tallentaa videon. Perusopas 1 Paina u (Live-näkymä) -painiketta live-näkymään siirtymistä varten Kohde ilmestyy LCD-näyttöruutuun. Laukaisin u -painike n-painike 2 Säädä tarkennus Paina laukaisin puoliväliin. 3 Aloita tallennus painamalla n-painiketta Lopeta tallennus painamalla n-painiketta uudelleen. Ota videotallennuksen aikana valokuva painamalla laukaisinta. Virransäästötila Jos mitään toimintoa ei suoriteta noin 8 sekunnin aikana, kun kamera on päällä, näyttöruudun taustavalo tummuu akkutehon säästämiseksi. (erikoisohjauspaneelin ollessa valaistu). Mikäli noin minuutti tämän jälkeen ei vieläkään ole käytetty mitään toimintoja, kamera siirtyy virransäästötilaan (valmiustila) ja lakkaa toimimasta. Kamera aktivoituu jälleen, kun painat mitä tahansa painiketta (laukaisinta, q-painiketta jne.). g BACKLIT LCD (Taustavalon ajastin) (s. 109), SLEEP (s. 108) Kuvaamiseen valmistautuminen 17

18 Kuvien katselu/poistaminen Kuvien katselu Viimeksi otettu kuva tulee näkyviin painamalla q-painiketta. q-painike Näyttää edellisen ruudun Näyttää seuraavan ruudun Nuolipainikkeet Siirry kuvissa eteenpäin valitsemalla k. Lähi-katselu Kuva suurenee portaittain välillä 2 14 joka kerta, kun päävalitsinta käännetään suuntaan U. Päävalitsin Kuvien poistaminen Hae näyttöön kuva, jonka haluat poistaa, ja paina D-painiketta. Valitse ac-painikkeilla [YES] ja poista painamalla i-painiketta. ERASE YES NO 18 D-painike BACK SET

19 Peruskäyttö P er us kä yt tö Kameraa voi käyttää kolmella eri perustavalla. Kameran käyttö suorapainikkeilla gs. 20 Voit säätää toimintoasetuksia päävalitsimella tai lisävalitsimella ja toiminnon suorapainikkeilla. Asetustiedot näkyvät informaationäytössä ja ohjauspaneelissa ja erikoisohjauspaneelissa säätäessäsi toimintoasetuksia. Se on käytännöllistä käytettäessä kameratoimintoja samalla kun kohdetta rajataan etsimessä ja kameratoimintojen nopeaan käyttöön tarkistettaessa asetuksia ohjauspaneelista. Lisävalitsin k Perusopas Asetusten säätö erikoisohjauspaneelia tarkkaillen gs. 21 Voit säätää toimintoasetuksia erikoisohjauspaneelin ollessa LCD-näyttöruudulla. Voit käyttää erikoisohjauspaneelia vallitsevien toimintoasetusten tarkistamiseen ja suoraan muuttaa asetuksia. Live-näkymän aikana toimintoasetuksia voidaan tehdä live-ohjauksen (gs. 37) avulla samalla, kun tarkastellaan tallennettavaa kuvaa. Päävalitsin j Muuttaminen valikosta gs. 22 Valikosta voit muuttaa kuvaus- ja katseluasetuksia ja mukauttaa kameran toimintoja yksilöllisiksi. Peruskäyttö 19

20 Kameran käyttö suorapainikkeilla On kaksi tapaa käyttää suorapainikkeita. 1 Käännä päävalitsinta tai lisävalitsinta pitäen samalla suorapainiketta painettuna Kun vapautat painikkeen, toiminto asettuu. Käännä päävalitsinta tai lisävalitsinta sen jälkeen, kun olet samanaikaisesti painanut yhtä tai kahta painiketta Toiminto pysyy valittuna noin 8 sekunnin ajan. Voit tänä aikana kääntää valitsinta ja säätää toiminnon. Jos tänä aikana ei suoriteta mitään toimenpiteitä, on kyseisen toiminnon asetus silloin säädetty. g BUTTON TIMER (s. 107) Lisävalitsin k Päävalitsin j 7 Lista suorapainikkeista Ei. Suorapainikkeet Valitsin Toiminto Ks. sivu 1 AF j Asettaa AF-tilan s. 53 d k Asettaa mittaustilan s MODE j Kuvaustila (P/A/S/M tms.) s. 41 </Y/j k Kauko-ohjaus/Itselaukaisin/Sarjakuvaus s AF+MODE j/k AE-haarukointi s # j Asettaa salamatilan s. 73 w k Salaman tehon säätö s WB j/k Asettaa valkotasapainon s MODE + WB j/k WB-haarukointi s F j/k Valotuksen korjaus s w+f j/k Salaman tehon säätö s WB + F j/k WB-korjaus s ISO j/k Asettaa ISO-herkkyyden s F + ISO j/k RESET/MYSET s P j/k AF-tarkennuspisteen valinta s

21 Asetusten säätö erikoisohjauspaneelia tarkkaillen 1 Avaa erikoisohjauspaneeli painamalla INFO-painiketta Erikoisohjauspaneeli kytketään pois päältä INFO-painiketta uudelleen painamalla. Live-näkymän aikana näytetään live-ohjaus. g Kameran käyttö live-ohjauksella (s. 37) g K CONTROL SETTINGS (s. 109) INFO-painike Lisävalitsin k Päävalitsin j Perusopas AF arge Normal OFF IS 1 i -painike p Nuolipainikkeet 2 Paina i-painiketta 3 Siirrä kohdistin p-painikkeilla toimintoon, jonka haluat asettaa, ja muuta asetusta valitsimella RECOMMENDED ISO j /< /Y Kohdistin palaa P arge Normal OFF IS 1 Näyttää valitun toiminnon nimen Tietoja erikoisohjauspaneelista säädettävistä toiminnoista, katso Erikoisohjauspaneeli (gs. 6). arge Normal OFF IS 1 Suoravalikko Saat kohdistimen osoittaman suoravalikon näyttöön i-painiketta painamalla. Voit vaihtaa asetuksen myös suoravalikosta. Kun olet vaihtanut asetuksen, vahvista muutos painamalla i-painiketta. Jos muutamaan sekuntiin SINGLE ei suoriteta mitään toimenpiteitä, säätämäsi asetukset vahvistetaan ja erikoisohjauspaneeli tulee näyttöön. Peruskäyttö 21

22 Muuttaminen valikosta 1 Avaa valikko painamalla MENU-painiketta Toimintaohje CARD SETUP RESET/MYSET PICTURE MODE D IMAGE ASPECT 4:3 BACK SET MENU-painike Lisävalitsin k Päävalitsin j Palaa yksi näyttö taaksepäin Vahvista asetus painamalla MENU-painiketta painamalla i-painiketta i -painike p Nuolipainikkeet 2 Valitse välilehti painikkeilla ac, paina sitten d Välilehti W Kuvausvalikko 1 IMAGE STABILIZER IS.1 X Kuvausvalikko 2 BRACKETING q Katseluvalikko MULTIPLE EXPOSURE OFF c Käyttäjäkohtainen valikko: Mukauttaa # RC MODE OFF kuvaustoimintoja. Tämä valikko muodostuu 10 välilehdestä (A J). d Asetusvalikko: Asettaa kameran perustoiminnot. BACK SET 3 Valitse toiminto ac-painikkeilla ja siirry asetusnäyttöön d-painikkeella IMAGE STABILIZER BRACKETING MULTIPLE EXPOSURE RC MODE BACK Toiminto SET IS.1 OFF OFF Vallitseva asetus tulee näyttöön d IMAGE STABILIZER IMAGE STABILIZER IS.1 BRACKETING MULTIPLE EXPOSURE I.S. 1OFF RC MODE OFF FOCAL LENGTH 50 mm BACK SET 4 Vahvista asetus painamalla i-painiketta Paina MENU-painiketta toistuvasti poistuaksesi valikosta. Valikon valinta valitsimilla CARD SETUP RESET/MYSET PICTURE MODE D IMAGE ASPECT 4:3 BACK SET k (bd) CARD SETUP RESET/MYSET PICTURE MODE D IMAGE ASPECT 4:3 BACK SET j j (ac) Toiminnon valinta ja päävalitsimen kääntäminen vaihtaa automaattisesti välilehteä, ja voit siten valita toiminnon seuraavalta välilehdeltä. Tietoja valikosta säädettävistä toiminnoista, katso Valikkohakemisto (gs. 146). 22

23 Sisällysluettelo Perusopas 2 Antaa kameran osien nimet ja käsittelee kuvauksen ja katselun perustoimenpiteet. Osien ja toimintojen nimet...2 Kamera...2 Etsin...4 Ohjauspaneeli...5 Erikoisohjauspaneeli...6 LCD-näyttöruutu (live-näkymä)...7 LCD-näyttöruutu (katselu)...8 Kuvaamiseen valmistautuminen...9 Pakkauksen sisältö...9 Pariston valmistelu...10 Objektiivin kiinnitys kameraan...11 Kortin asennus...12 Virta päälle...13 Päivämäärän ja kellonajan asetus...14 Kuvaaminen...15 Kuvien katselu/poistaminen...18 Peruskäyttö...19 Peruskäyttö...19 Kameran käyttö suorapainikkeilla...20 Asetusten säätö erikoisohjauspaneelia tarkkaillen...21 Muuttaminen valikosta Live-näkymän käyttö 35 Vain live-näkymän aikana käytettävissä olevat toiminnot ja toimenpiteet selitetään erikseen. Live-näkymän ottaminen käyttöön...35 Live-näkymän aikana käytettävissä olevat toiminnot...35 Kuvan ottaminen live-näkymän avulla...36 Kameran käyttö live-ohjauksella...37 Kasvojen tunnistustoiminnon käyttö...38 Kuvan ottaminen käsitarkennuksella...38 Informaationäytön muuttaminen...39 Kuvan ottaminen vaikutusta vertaillen...40 Käyttö suurennettaessa kuva näytölle

24 2 Valotus 41 Käsittelee kuvauksen kannalta tärkeitä valotukseen liittyviä toimintoja. Näillä toiminnoilla säädetään aukkoarvo, suljinaika ja muita asetuksia mittaamalla kuvan kirkkaus. Ohjelmakuvaus Kuvaus aukonsäädöllä Kuvaus suljinajan säädöllä Manuaalinen kuvaus Kuvaus bulb-tilassa Esikatselutoiminto Mittaustilan muuttaminen Valotuksen korjaus AE-lukitus AE-haarukointi ISO-herkkyyden asetus ISO-haarukointi Päällekkäisvalotus Tarkennus ja kuvaustoiminnot 53 Esittelee parhaat mahdolliset tarkennustavat kohteesta ja kuvausolosuhteista riippuen. AF-tilan valinta S-AF (yksittäinen AF) C-AF (jatkuva AF) MF (käsitarkennus) S-AF-tilan ja MF-tilan samanaikainen käyttö (S-AF+MF) C-AF-tilan ja MF-tilan samanaikainen käyttö (C-AF+MF) AF-tarkennuspisteen valinta AF-tarkennuspistetilan rekisteröinti Sarjakuvaus Kuvaaminen itselaukaisimella Kuvaaminen kauko-ohjauksella Anti-shock-toiminto Kuvanvakaaja Tallennustila, valkotasapaino ja kuvatila 64 Käsittelee digitaalikameroille ominaisia kuvansäätötoimintoja. Tallennustilan valinta Tallennusmuodot Tallennustilan valinta Kuvasuhteen asettaminen Valkotasapainon valinta Automaattisen/esiasetetun/käyttäjäkohtaisen valkotasapainon asetus WB-korjaus Yhden kosketuksen valkotasapainon asetus... 69

25 WB-haarukointi Kuvatila Kohinanpoisto Kohinasuodatin Salamakuvaus 73 Kuvaa, kuinka kiinteällä salamalla ja ulkoisella salamalla kuvataan. Salamatilan asetus Kuvaus kiinteällä salamalla Salaman tehon säätö Salamahaarukointi Kuvaus ulkoisella salamalla Kuvaus langattomalla Olympus RC-salamajärjestelmällä Yleisesti myytävien salamien käyttö Videoiden tallennus ja katselu 83 Kuvaa liikkuvan kuvan tallennustavan ja -toiminnot. Videokuvan tallennus Videotallennustilan vaihtaminen Äänen tallennus Videoiden katselu Katselutoiminnot 86 Käsittelee kuvan katselun toiminnot. Yhden kuvan katselu/lähikatselu Valolaatikkonäyttö Kuvahakemisto/Kalenterinäyttö Informaationäyttö Diaesitys Kuvien pyörittäminen Katselu TV:ssä Stillkuvien muokkaus Päällekkäiskuva Kuvien kopiointi Kuvien suojaaminen Kuvien poistaminen Asetustoiminnot 99 Kuvaa kameran käyttöön liittyvät perusasetukset. Asetusvalikko X (Päivämäärän/kellonajan asetus) W (Näytön kielen vaihtaminen) s (Näyttöruudun kirkkauden säätö)

26 REC VIEW c MENU DISPLAY RMWARE (kameran kiinteä ohjelmisto) RESET/MYSET MYSET-asetukset Asetusten palauttaminen Kameran yksilölliset asetukset 102 Kuvaa, kuinka kameran asetukset mukautetaan yksilöllisiksi. R AF/MF AF AREA P SET UP RESET LENS BULB FOCUSING FOCUS RING MF ASSIST P SET HOME PD AFL AF ILLUMINAT. (AF-apuvalo) C-AF LOCK AF AREA POINTER AF SENSITIVITY S BUTTON/DIAL DIAL FUNCTION DIAL DIRECTION AEL/AFL AEL/AFL MEMO BUTTON FUNCTION BUTTON TIMER A T RELEASE/j RLS PRIORITY S/RLS PRIORITY C O fps U DISP/8/PC HDMI VIDEO OUT SLEEP LIVE VIEW BOOST g FACE DETECT G/INFO SETTINGS K CONTROL SETTINGS HISTOGRAM SETTINGS BACKLIT LCD (Taustavalon ajastin) VOLUME USB MODE

27 LEVEL GAUGE h TIMER (Automaattinen sammutus) PICTURE MODE SETTINGS V EXP/e/ISO EV STEP METERING (mittaus) AELMetering ISO STEP ISO-AUTO SET ISO-AUTO BULB TIMER ANTI-SHOCK z W # CUSTOM #X-SYNC #SLOW LIMIT w+f X K/ASPECT/COLOR/WB NOISE REDUCT. (kohinanpoisto) NOISE LTER (kohinasuodatin) WB ALL > COLOR SPACE (väriavaruus) SHADING COMP K SET PIXEL COUNT ASPECT SHOOTING Y RECORD/ERASE QUICK ERASE RAW+JPEG ERASE LE NAME EDIT LENAME PRIORITY SET dpi SETTING r/ COPYRIGHT SETTINGS Z MOVIE MOVIE R K UTILITY PIXEL MAPPING EXPOSURE SHIFT CLEANING MODE (puhdistustila) EXT. WB DETECT AF FOCUS ADJ AA BATTERY TYPE WARNING LEVEL LEVEL ADJUST

28 28 10 Tulostus 121 Kuvaa, kuinka kuvia tulostetaan. Tulostusvaraus (DPOF) Tulostusvaraus Yhden kuvan tulostusvaraus Kaikkien kuvien tulostusvaraus Tulostusvaraustietojen nollaaminen Suoratulostus (PictBridge) Kameran liittäminen tulostimeen Helppo tulostus Mukautettu tulostus OLYMPUS Viewer 2-/[ib]-ohjelmiston käyttö 127 Kuvaa, kuinka kameran kuvat siirretään ja tallennetaan tietokoneelle. Windows Macintosh Kuvan tuonti ja tallennus ilman OLYMPUS Viewer 2- tai [ib]-ohjelmistoa Kuvausvihjeitä ja kunnossapito 130 Tässä osiossa kerrotaan vianmäärityksestä ja kameran kunnossapidosta. Kuvausvihjeitä ja tietoa Vikakoodit Kameran huolto Kameran puhdistus ja säilytys Puhdistustila pölynpoisto Pikselikartoitus kuvankäsittelytoimintojen tarkastus Informaatio 136 Tässä osiossa on tietoja lisävarusteista, kameran tekniset tiedot ja muita hyödyllisiä kuvaustietoja. Perustietoa kortista Sopivat kortit Kortin alustaminen Paristo ja laturi Laturin käyttö ulkomailla Vaihdettavat objektiivit Vaihdettava ZUIKO DIGITAL -objektiivi ZUIKO DIGITAL -objektiivin tekniset tiedot Ohjelmakäyrä (P-tila) Salamatäsmäysaika ja suljinaika Valotuksen varoitusnäyttö Kuvaustilassa asetettavat salamatilat

29 Valkotasapaino värilämpötila Tallennustila ja tiedostokoko/muistiin mahtuva kuvamäärä Toiminnot, jotka voidaan tallentaa MYSET-asetuksella Valikkohakemisto Tekniset tiedot Järjestelmätaulukko TURVALLISUUSOHJEET Hakemisto

30 Pikaopas Kuvaaminen 30 Tarkennus ei onnistu Tarkennus yhdelle alueelle Kuvien ottaminen lähellä olevista kohteista Kuvien ottaminen tarkistamalla tulokset Akun käyttöiän pidentäminen Otettavien kuvien lukumäärän lisääminen Valitse AF-tarkennuspiste ja ota kuva. s. 56 Minimikuvausetäisyys vaihtelee objektiivin mukaan. Siirry objektiivin minimikuvausetäisyydelle kohteesta ja ota kuva. Kameralla on ehkä vaikeuksia tarkentaa kohteeseen automaattitarkennuksella. Korjaa tarkennusetäisyys MF-toiminnolla. AF-apuvalo voi helpottaa tarkentamista jopa heikoissa valaistusolosuhteissa. Valitse AF-tarkennuspiste ja ota kuva käyttämällä haluamaasi AF-tarkennuspistettä. Käytä käsitarkennusta. Live-näkymän ja suurennetun kuvan käyttäminen voi helpottaa tarkennusta. Aseta [AF SENSITIVITY] tilaan [SMALL] ja tarkenna pienemmälle alueelle. s. 138 s. 54, s. 131 s. 103 s. 56 s. 38, s. 40, s. 54 s. 103 Käytä makro-objektiivia lähikuvien ottamiseen. s. 138 Live-näkymän aikana voit ottaa kuvan siten, että tarkistat samalla valkotasapainon, valotuksen korjauksen, kuvatilan ja muut asetukset LCD-näyttöruudusta. Voit ottaa kuvan käyttämällä live-moninäyttöä, jossa voit vertailla valkotasapainon tai valotuksen korjauksen vaikutusta. Esikatselutoiminnon avulla voit tarkistaa syväterävyyden valitulla aukkoarvolla. Live-näkymän avulla voit tarkistaa asetetut valotusolosuhteet. [TEST PICTURE] -toiminnon avulla voit tarkistaa kuvan LCD-näyttöruudussa kuvaa kortille tallentamatta. Laukaisimen painaminen puoliväliin, kuvien katseleminen ja live-näkymän pitkäaikainen käyttäminen kuluttaa merkittävästi pariston virtaa. Näiden toimintojen käytön rajoittaminen pidentää pariston käyttöikää. [SLEEP]-toiminnolla voit siirtää kameran virransäästötilaan nopeammin. [BACKLIT LCD] -toimintoa käytettäessä taustavalo sammuu aikaisemmin. Vähennä pikselimäärä- ja pakkaussuhdeasetuksia. Voit käyttää kahdenlaisia kortteja. s. 35 s. 40 s. 46 s. 109 s. 106 k s. 108 s. 109 s. 64, s. 114 s. 12, s. 136

31 Kuvien ottaminen heikoissa valaistusolosuhteissa ilman salamaa Kameran asettaminen väläyttämään salama heikoissa valaistusolosuhteissa Lisää ISO-herkkyyttä. s. 50 Ota kuvanvakaajatoiminto käyttöön. s. 62 Valitse salama-asetukseksi [AUTO]. s. 73 Kuvien ottaminen siten, että valkoiset alueet eivät ole liian kirkkaita tai mustat alueet eivät ole liian tummia Yksisävyisten kuvien ottaminen Kohteen kuvaaminen vastavalossa Vastavaloon kuvatun tumman kuvan kirkastaminen Taustaltaan epätarkkojen kuvien ottaminen Kohteen liikkeen pysäyttävien tai liikkeen vaikutelman luovien kuvien ottaminen Oikeanväristen kuvien ottaminen Ota kuva tarkistamalla histogrammi sekä vaaleat ja tummat kohdat. Ota kuva tarkistamalla suljinajan ja aukkoarvon näytöt. Jos ne vilkkuvat, valotus ei ole optimaalinen. Valitse sävyntoistoasetukseksi [AUTO]. Aiheet, joissa on vahvakontrastisia alueita, säädetään automaattisesti. s. 39 s , s. 141 s. 71 Säädä valotuksen korjausta. s. 47 Valitse [PICTURE MODE] -asetukseksi [MONOTONE]. Voit ottaa mustavalkoisia, seepian värisiä sekä punertavia, sinertäviä ja vihertäviä yksisävyisiä kuvia. Voit myös valita [PICTURE MODE] asetukseksi [GRAINY LM]. Otetut kuvat voidaan muuntaa mustavalkoisiksi tai seepian värisiksi kuviksi. s. 70 s. 93 Valitse sävyntoistoasetukseksi [AUTO]. s. 71 Valitse salama-asetukseksi [#] (täytesalama) ja ota kuva. Mittaa kohteen valotus pistemittauksella kuvan keskellä. Jos kohde ei ole kuvan keskellä, lukitse valotus AE-lukituksella, vaihda kuvakompositiota ja ota kuva. Voit säätää kuvaa [JPEG EDIT] -toiminnon [SHADOW ADJ] -asetuksella. Käytä A (kuvaus aukonsäädöllä) -tilaa ja pienennä aukkoarvoa niin paljon kuin mahdollista. Voit lisätä taustan epätarkkuutta kuvaamalla kohteen läheltä. s. 73 s. 46, s. 48 s. 93 s. 42 Ota kuva käyttämällä S (kuvaus suljinajan säädöllä) -tilaa. s. 43 Määritä valkotasapainoasetus valonlähteen mukaan. Voit myös hienosäätää asetuksia. WB-haarukoinnilla voit ottaa 3 9 kuvan sarjan, jonka jokaisessa kuvassa on käytetty eri valkotasapainoasetusta. Näin voit ottaa valkotasapainoltaan mieltymyksiäsi vastaavia kuvia ilman asetusten hienosäätöä. s. 66 s

32 Kuvien ottaminen siten, että valkoiset ovat valkoisia ja mustat ovat mustia Kohinattomien kuvien ottaminen Etsimen tarkastelun helpottaminen LCD-näyttöruudun optimointi Kameran tärähdyksen vähentäminen Kuvien ottaminen tarkistamalla kameran taso Kuvan ottaminen käyttämällä taidesuodinta Käytä pistemittauksessa vaaleiden tai tummien alueiden säätöä. Jos kohde ei ole kuvan keskellä, lukitse valotus AE-lukituksella, vaihda kuvakompositiota ja ota kuva. Säädä valotuksen korjausta. Jos et ole varma valotuksen korjausarvosta, kannattaa käyttää AE-haarukointia. Valitse sävyntoistoasetukseksi [HIGH KEY] tai [LOW KEY] ja ota kuva. s. 46, s. 48 s. 47, s. 49 s. 71 Aseta ISO-herkkyys pieneksi, suositus on ISO 200. s. 50 Valitse [NOISE REDUCT.] -asetukseksi [AUTO] tai [ON]. s. 72 Kun ISO-herkkyysasetuksena on 3200 tai jokin muu suuri arvo, valitse [NOISE LTER] -asetukseksi [HIGH]. s. 72 Säädä etsimen diopteria näöntarkkuutesi mukaan. s. 13 Jos etsimen tarkastelu on diopterin säädön jälkeenkin vaikeaa tai haluat käyttää etsintä ilman silmälaseja, voit korvata etsimen lisävarusteena saatavalla diopterin korjaussilmäsuppilolla. Voit säätää LCD-näyttöruudun kirkkautta. s. 99 Valitse live-näkymän käytön aikana [LIVE VIEW BOOST] -asetukseksi [ON], jolloin kohde on helpompi nähdä, sillä valotus ei heijastu LCD-näyttöruudusta. k s. 109 Ota kuvanvakaajatoiminto käyttöön. s. 62 Pidä kamera vakaana, kun painat laukaisinta. Kun käytät pitkää suljinaikaa, vakauta kamera käyttämällä jalustaa tai muulla vastaavalla tavalla. s. 16 Väläytä salama vallitsevasta valaistuksesta riippumatta. s. 73 Lisää ISO-herkkyyttä. Jos ISO-asetukseksi on valittu [AUTO], määritä ylärajaksi suuri arvo (esimerkiksi 1600), jotta ISO-arvo kasvaa automaattisesti heikoissa valaistusolosuhteissa. Itselaukaisimen avulla voit vähentää laukaisinta painettaessa esiintyvää kameran tärähtämistä. Tasonilmaisimen avulla voit tarkistaa, onko kamera vaakasuorassa. Näytä apuviivat live-näkymässä. Rajaa kuva siten, että aihe ja apuviivat ovat vaaka- ja pystysuunnassa kohdakkain. s. 50, s. 111 s. 60 s. 110 s. 39, s. 110 Valitse [PICTURE MODE] -tilaksi. s. 70 Videon tallentaminen Aktivoi live-näkymä ja paina n-painiketta. s

33 Katselu Kuvan näyttäminen kuvan ottamisen jälkeen Kuvan näyttäminen kuvan ottamisen jälkeen ja tarpeettomien kuvien poistaminen Kuvatun kohteen tarkennuksen tarkistaminen. Halutun kuvan etsiminen nopeasti Kuvien katseleminen TV:ssä Kuvien vertaileminen Aseta [REC VIEW]. Voit määrittää, kuinka monta sekuntia kuva näkyy näytössä. Valitse [REC VIEW] -asetukseksi [AUTO q]. Kamera siirtyy kuvan ottamisen jälkeen automaattisesti katselutilaan, jolloin voit poistaa kuvan. s. 99 s. 99 Tarkista kohteen tarkennus lähikatselun avulla. s. 86 Hakemistonäytössä voit tehdä hakuja kuvan hakemistosta. Kalenterinäytössä voit tehdä hakuja kuvauspäivämäärän mukaan. Toista tallennettuja kuvia TV:ssä käyttämällä AV-kaapelia tai HDMI-kaapelia. Voit katsella kuvia myös diaesityksenä. Valolaatikkonäytössä voit näyttää kaksi kuvaa rinnakkain. Voit toistaa toisen kuvan suurennussuhdetta muuttamatta. s. 88 s. 88 s. 91, s. 92 s. 87 s. 86 Asetukset Asetusten tallentaminen Voit rekisteröidä enintään neljä usein käytettävää kamera-asetusta MYSET-toimintoon. Rekisteröimällä asetuksen voit valita sen yhdeksi kuvaustilaksi, esimerkiksi P, S, A, M. Määritä myös MYSET 1 4 määritettyyn painikkeeseen (</P/ (Esikatselu)) [BUTTON FUNCTION] -toiminnossa, jotta voit käyttää kyseistä toimintoa vaivattomasti kuvauksen aikana. s. 100 Valikkonäytön kielen vaihtaminen Voit vaihtaa näytön kielen. s

34 Käyttöohjekirjassa käytetyt merkinnät Kameran rungossa olevia toimintopainikkeiden kuvakkeita käytetään tässä käyttöohjeessa kuvaamaan toimintopainikkeita. Katso Osien ja toimintojen nimet (gs. 2). Tässä käyttöohjeessa j kuvaa kameran takaosassa olevaa päävalitsinta. Tässä käyttöohjeessa k kuvaa kameran etuosassa olevaa lisävalitsinta. Suorapainikkeiden, erikoisohjauspaneelin ja valikon käyttöohjeet kuvataan tässä käyttöohjeessa seuraavasti. + ilmoittaa samanaikaisesti suoritettavista toimenpiteistä. ilmaisee, että sinun on siirryttävä seuraavaan vaiheeseen. Esim.: Valkotasapainon asetus Suorapainike WB + j/k Erikoisohjauspaneeli i p: [WB] Valikko MENU [c] [X] [WB] Tässä käyttöohjeessa käytetään seuraavia symboleita. x Huomaa VIHJEITÄ g Tärkeää tietoa tekijöistä, jotka saattavat aiheuttaa vikoja tai toimintahäiriöitä. Varoittaa myös toimenpiteistä, joita on syytä ehdottomasti välttää. Sisältää hyödyllisiä tietoja ja vihjeitä. Niitä noudattamalla voit hyödyntää kameran ominaisuuksia mahdollisimman tehokkaasti. Viittaus sivuille, joilla on esitetty yksityiskohtainen kuvaus aiheesta tai aiheeseen liittyviä tietoja. 34

35 1 Live-näkymän käyttö Live-näkymän ottaminen käyttöön LCD-näyttöruutua on mahdollista käyttää etsimenä. Näyttöruudulta voi kuvaa otettaessa tarkastaa valotuksen ja valkotasapainon. Sulje okulaarin suljin, jotta etsimen kautta tuleva valo ei vaikuta valotukseen, kun kuvataan live-näkymässä. 1 Paina painiketta u. Okulaarin suljin Peili nousee ja kohde näkyy LCD-näyttöruudussa. Jos [AF MODE] -asetukseksi oli valittu [C-AF], se muutetaan automaattisesti asetukseksi [S-AF] (tai asetukseksi [S-AF+MF], jos asetukseksi oli valittu [C-AF+MF]). 1 Live-näkymän käyttö u -painike Live-näkymän aikana käytettävissä olevat toiminnot Live-näkymän aikana voidaan käyttää seuraavia toimintoja. Tarkennus live-näkymän aikana Kuvan ottaminen säätämällä tarkennusta käsin gs. 38 Kuvan ottaminen tarkentamalla kasvoihin gs. 38 Kuvan ottaminen tarkistamalla tarkennus suurentamalla tarkennusaluetta gs. 40 Kuvan ottaminen käyttämällä AF-vaihe-erotoimintoa gs. 103, 105 Kuvan ottaminen vaikutuksen tarkistaen Kuvan ottaminen valotuksen korjauksen tai valkotasapainon vaikutuksen vertailun jälkeen gs. 40 Kuvan ottaminen kuvanvakaajan vaikutuksen tarkistaen (gs. 62) LCD-näyttöruudun tietojen vaihtaminen Tietonäytön ottaminen käyttöön/pois käytöstä. Histogrammin tai apuviivojen näyttäminen gs. 39 Kuvan tarkastaminen näyttöruudulla hämärässäkin valossa gs. 109 x Huomaa Jos näyttöruudussa on erittäin valovoimainen kohde, kuva saattaa olla näytössä tumma, mutta se tallentuu kuitenkin normaalisti. Jos live-näkymää käytetään pitkiä aikoja, kuvantallentimen lämpötilan nousu aiheuttaa sen, että erittäin ISO-herkissä kuvissa esiintyy kohinaa ja ne ovat väriltään epätasaisia. Sammuta kamera joksikin aikaa, jotta se jäähtyy. Objektiivin vaihtaminen keskeyttää live-näkymän. 35

36 Kuvan ottaminen live-näkymän avulla 1Live-näkymän käyttö 1 Paina laukaisin puoliväliin. AF-merkkivalo ja AF-kohdistusmerkki syttyvät, kun tarkennus lukitaan. Kun käytetään muuta kuin nopeaa AF-objektiivia, n-tarkennuksen vahvistus ei välttämättä syty. Automaattitarkennus saattaa olla vaikeaa. 2 Ota kuva painamalla laukaisin kokonaan pohjaan. LCD-näyttöruudun kulman muuttaminen kuvattaessa Voit muuttaa kameran LCD-näyttöruudun kulmaa. Voit siten kuvata hankalasta kulmasta ja samalla valvoa kohteen rajausta LCD-näyttöruudusta. Käännä LCD-näyttöruutua hitaasti sen liikealueen rajoissa. P CF 250 F5.6 AF-merkkivalo AF-kohdistusmerkki S F

37 Kameran käyttö live-ohjauksella Seuraavaa ruutua, joka näyttää yhtaikaa kuvausasetustoiminnon ja niihin liittyvät vaihtoehdot, kutsutaan live-ohjaukseksi. Voit näyttää sen ja käyttää sitä painamalla i-painiketta live-näkymän aikana. Voit asettaa taidesuodattimen, valkotasapainon ja muita tehosteita samalla, kun tarkistat live-näkymän. Kun erikoisohjauspaneeli on näkyvissä, vaihda näyttöä painamalla INFO-painiketta. WB : AUTO P AUTO > Käytettävissä olevat toiminnot Kuvanvakaaja... s. 62 Salamatila...s. 73 Kuvatila...s. 70 Salaman tehon säätö...s. 76 Valkotasapaino...s. 66 Mittaustila...s. 46 j/</y... s ISO-herkkyys...s. 50 Kuvasuhde... s. 65 Kasvojentunnistus...s. 38 Tallennustila...s. 64 Videokuvan äänen tallennus...s. 84 j L F HD Toiminnot Asetus 1 Live-näkymän käyttö 1 Avaa live-ohjaus painamalla i-painiketta Live-ohjaus kytketään pois päältä i-painiketta uudelleen painamalla. 2 Siirrä kohdistin päävalitsimella toimintoon, jonka haluat asettaa, valitse asetukset lisävalitsimella ja paina i-painiketta j Kohdistin L F Päävalitsin (j) Näyttää valitun asetuksen nimen Kohdistin WB : AUTO P AUTO > Lisävalitsin (k) Jos tänä aikana ei suoriteta mitään toimenpiteitä, kyseisen toiminnon asetus vahvistetaan. Voit käyttää nuolipainikkeita valitsimien sijasta. Valitun kuvaustilan mukaan kaikki valikot eivät ehkä ole käytettävissä. Voit näyttää myös erikoisohjauspaneelin. g K CONTROL SETTINGS (s. 109) HD 37

38 Kasvojen tunnistustoiminnon käyttö Kun [g FACE DETECT] -asetukseksi valitaan [ON], kamera tunnistaa ihmisten kasvot kuvasta ja säätää tarkennusta sekä mittausta automaattisesti. Aseta AF-tarkennuspisteeksi B ja mittaustilaksi e. Määritä [Fn FACE DETECT] Fn-painikkeeseen, jotta voit helposti valita parhaat asetukset ihmisten kuvaamista varten. 1Live-näkymän käyttö Suorapainike Erikoisohjauspaneeli </ (esikatselu) -painike (Asetus vaihtuu aina, kun painiketta painetaan.) i p [g FACE DETECT] Valikko MENU [c] [U] [g FACE DETECT] [ON] Ennen kuin <-painiketta tai (esikatselu) -painiketta käytetään, [Fn FACE DETECT] on määritettävä valikossa etukäteen. g BUTTON FUNCTION (s. 106) Kun [g FACE DETECT] -asetukseksi on valittu [ON] <-painikkeen tai (esikatselu) -painikkeen ollessa käytössä, seuraaville toiminnoille valitaan automaattisesti parhaat mahdolliset asetukset henkilökuvausta varten. Toiminto Asetus Ks. sivu METERING (mittaus) e s. 46 GRADATION (jyrkkyys) AUTO s. 71 AF MODE S-AF s. 53 AF AREA B s Jos kamera tunnistaa kasvot, kyseiseen kohtaan ilmestyy kehys. Kun painat laukaisinta, kamera tarkentaa kasvojen tunnistuskehyksen kohtaan (jos [AF AREA] -toiminnolla on valittu yksi AF-tarkennuspiste, kamera tarkentaa valittuun AF-tarkennuspisteeseen). x Huomaa Sarjakuvausta käytettäessä kasvojen tunnistus toimii vain ensimmäisen kuvan aikana. Kamera ei kaikkien kohteiden tapauksessa välttämättä tunnista kasvoja oikein. Tämä toiminto on käytettävissä vain live-näkymän aikana. AF-vaihe-erotoimintoa käytettäessä kamera tarkentaa AF-kohteeseen, joka on lähimpänä näytettävää kehystä. Kuvan ottaminen käsitarkennuksella 250 F5.6 Live-näkymän aikana voit ottaa kuvan tarkentamalla käsin ja tarkistamalla samalla tarkennuksen LCD-näyttöruudusta. 1 Valitse AF-tilaksi [S-AF+MF] tai [MF]. g AF-tilan valinta (s. 53) 2 Säädä tarkennus kääntämällä tarkennusrengasta. [S-AF+MF]-tilassa voit kääntää tarkennusrengasta ja hienosäätää tarkennuksen ennen kuvan ottamista, kun painat ensin laukaisimen puoliväliin tai painat AEL/AFL -painiketta. Suurennettu näyttö voi osoittautua erittäin käteväksi, kun säädät tarkennusta käsin. g Käyttö suurennettaessa kuva näytölle (s. 40) P CF S F 1023

39 Informaationäytön muuttaminen Voit vaihtaa näyttöruudussa näytettäviä tietoja painelemalla INFO-painiketta. Voit muuttaa näyttöruudussa näkyviä tietoja kääntämällä valitsinta ja painamalla samalla INFO-painiketta. Vaaleiden ja tummien Informaationäyttö käytössä *1 Histogramminäyttö alueiden näyttö *2 P CF 250 F5.6 *3 Pelkkä kuva INFO S F S F S F INFO + j 1023 P 250 F P 250 F WB/F SET Moninäyttö *2 (gs. 40) P CF 250 F5.6 S F 1023 Zoomausnäyttö *2 (gs. 40) *1 Asetuksella [G/INFO SETTING] (s. 109) voidaan myös valita [w]/[x]/[y]/[ ] apuviivanäyttöä varten. *2 Se näytetään, kun [G/INFO SETTINGS] (gs. 109) -asetuksena on [ON]. Asetusten mukaan kaikkia kohteita ei näytetä. *3 Päällekkäiskuvauksessa (gs. 51) tai [LEVEL GAUGE] (gs. 110) -asetuksen ollessa [ON] tietonäyttöön avautuu päällekkäisvalotusnäyttö ja digitaalinen tasonäyttö. 1 Live-näkymän käyttö VIHJEITÄ Voit siirtyä usein käytettyyn näyttöön nopeasti seuraavasti: j Voit piilottaa tietonäytön kaikissa tiloissa Tietonäyttö käytössä tilaa lukuun ottamatta. [G/INFO SETTINGS] (gs. 109) Histogrammin tulkinta: j Seuraavassa esitetään miten tätä histogramminäyttöä helposti luetaan. 1 Jos kuvio näyttää tässä paljon huippuja, kuvasta tulee 1 pääasiassa musta. 2 Jos kuvio näyttää tässä paljon huippuja, kuvasta tulee pääasiassa valkoinen. 3 Vihreällä merkitty osa histogrammissa näyttää luminenssin 3 jakautumisen pistemittausalueen sisällä. 2 39

40 Kuvan ottaminen vaikutusta vertaillen Voit tarkistaa valotuksen korjauksen tai valkotasapainon vaikutuksen neljään osaan jaetulla näytöllä. 1Live-näkymän käyttö 1 Avaa moninäyttö painamalla INFO-painiketta useamman kerran. g Informaationäytön muuttaminen (s. 39) Valotuksen korjauksen vertailunäyttö avautuu. Siirry valkotasapainon vertailunäyttöön painamalla a. Vaihda näyttöä painamalla ac. 2 Valitse asetuksen arvo bd-painikkeella tai valitsimella ja paina i-painiketta. Voit ottaa kuvan määritetyllä arvolla. x Huomaa Valotuksen korjaus ei ole mahdollista M- tai BULB-tilassa. Tätä toimintoa ei voi käyttää, jos kuvatilaksi on valittu taidesuodin. Jos valotuksen korjausarvo on yli ±3, tehoste ei näy oikein. Käyttö suurennettaessa kuva näytölle WB/F SET Kohde on mahdollista suurentaa näyttöön. Kuvan suurentaminen MF-tilassa helpottaa tarkennuksen valitsemista ja säätöä. 40 P 250 F Fn-painike/ 1023 (esikatselu) -painike 10x 1 Tuo zoomausnäyttö esiin painamalla Fn-painiketta/ (esikatselu) -painiketta. Suurennuskehys tulee näyttöön. Paina tässä tilassa laukaisin puoliväliin ja tarkenna käyttämällä suurennuskehystä AF-tarkennuspisteestä riippumatta. (Zoomauskehys-AF) 2 Siirrä kehystä painamalla p ja paina Fn-painiketta/ (esikatselu) -painiketta. Kehyksen sisällä oleva alue suurentuu näyttöön. Tarkenna tässä tilassa painamalla laukaisin puoliväliin, kun zoomaus on tehty. Paina ja pidä painiketta i suurennuskehyksen palauttamiseksi takaisin keskelle siirtämisen jälkeen. 3 Käännä valitsinta suurennuksen muuttamiseksi (5 /7 /10 /14 ). p-painikkeella voit vierittää ruutua myös suurennuksen aikana. Peruuta zoomausnäyttö painamalla i-painiketta tai pitämällä Fn-painike/ (esikatselu) -painike painettuna. VIHJEITÄ Kuvan suurentaminen tarkennusrengasta kiertämällä: g MF ASSIST (s. 103) Kuvan suurentaminen, kun Fn-painikkeelle/ (esikatselu) -painikkeelle on määritetty muu toiminto: j Tuo zoomausnäyttö esiin painamalla INFO-painiketta ja paina sitten i-painiketta. g Informaationäytön muuttaminen (s. 39)

41 2 Valotus Ohjelmakuvaus Kamera asettaa automaattisesti optimaaliset suljinajan ja himmenninaukon koon kohteen kirkkaudesta riippuen. Pidä MODE-painike painettuna ja valitse päävalitsinta kääntämällä kuvaustilaksi P. MODE-painike j 2 Kun laukaisin on painettu puoliväliin, suljinaika ja aukkoarvo näkyvät etsimessä ja ohjauspaneelissa. Valotus Suljinaika Kuvaustila Ohjauspaneeli AF-merkkivalo Aukkoarvo Etsin Ohjelmanmuutos (%) Kun käännät päävalitsinta (tai lisävalitsinta) P-tilassa, Ohjelmanmuutos voit muuttaa suljinajan ja himmenninaukon yhdistelmää ja samalla säilyttää optimaalisen valotuksen. g Ohjelmakäyrä (P-tila) (s. 140) Etsin Ohjelmanmuutos-asetus ei poistu kuvaamisen päätyttyä. Ohjelmanmuutos-asetus perutaan kääntämällä päävalitsinta (tai lisävalitsinta), kunnes % katoaa etsimestä tai ohjauspaneelista, tai kytkemällä virta pois. Ohjelmanmuutos ei ole käytettävissä, kun käytetään salamaa. VIHJEITÄ Suljinaika ja aukkoarvo vilkkuvat: j Optimaalista valotusta ei ole mahdollista saavuttaa. Lisätietoja kohdassa Valotuksen varoitusnäyttö (gs. 141). 41

42 Kuvaus aukonsäädöllä Kamera asettaa automaattisesti optimaalisen suljinajan valitsemallesi aukkoarvolle. Kun avaat aukkoa (aukkoarvo pienenee), kamera tarkentaa lyhyemmällä alueella (pieni syväterävyys) ja saa aikaan kuvan, jonka tausta on epätarkka. Kun suljet aukkoa (aukkoarvo suurenee), kamera tarkentaa pitemmällä alueella. Käytä tätä toimintotapaa, kun haluat lisätä taustan yksityiskohtia. Kun aukkoarvoa (f-lukua) pienennetään Kun aukkoarvoa (f-lukua) suurennetaan 2Valotus Pidä MODE-painike painettuna ja valitse päävalitsinta kääntämällä kuvaustilaksi A. Aseta aukkoarvo kääntämällä päävalitsinta (tai lisävalitsinta). MODE-painike j Etsin Aukkoarvo Avaa aukkoa (f-arvo pienenee) Ohjauspaneeli Sulje aukkoa (f-arvo kasvaa) VIHJEITÄ Tarkista syväterävyys valitulla aukkoarvolla: j Katso Esikatselutoiminto (gs. 46). Voit muuttaa valotuksen korjauksen porrastusta seuraavasti: j Valotusta voidaan muuttaa 1/3 EV:n, 1/2 EV:n tai 1 EV:n portain. g EV STEP (s. 111) Suljinaika vilkkuu: j Optimaalista valotusta ei ole mahdollista saavuttaa. Lisätietoja kohdassa Valotuksen varoitusnäyttö (gs. 141). 42

43 Kuvaus suljinajan säädöllä Kamera asettaa automaattisesti optimaalisen aukkoarvon valitsemallesi suljinajalle. Aseta suljinaika sen mukaisesti, minkä tyyppisen efektin haluat saada. Lyhyemmällä suljinajalla voit tallentaa nopeasti liikkuvan kohteen tarkkana, kun taas pitkällä suljinajalla liikkuva kohde näkyy epätarkkana saaden aikaan nopeuden tai liikkeen tunnun. Aseta suljinaika sen mukaisesti, minkä tyyppisen efektin haluat saada. Lyhyellä suljinajalla voi nopean toimintatilanteen tallentaa terävänä. Pitkä suljinaika aiheuttaa nopean liikkeen näkymisen epätarkkana. Tämä epätarkkuus synnyttää dynaamisen liikkeen vaikutelman. 2 Pidä MODE-painike painettuna ja valitse päävalitsinta kääntämällä kuvaustilaksi S. Aseta suljinaika kääntämällä päävalitsinta (tai lisävalitsinta). MODE-painike j Valotus Etsin Suljinaika Pitkä suljinaika Ohjauspaneeli Lyhyempi suljinaika VIHJEITÄ Kuva näyttää sumealta: j Kameran tärähtämisen aiheuttama kuvan epäonnistumisen vaara kasvaa huomattavasti makro- ja ultratelekuvauksessa. Nosta suljinaikaa tai käytä jalustaa kameran pitämiseksi liikkumattomana. j Kameran tärähtämisen todennäköisyys kasvaa pitkiä suljinaikoja käytettäessä. Voit vähentää kameran tärähtämistä käyttämällä kuvanvakaajaa. g Kuvanvakaaja (s. 62) Voit muuttaa valotuksen korjauksen porrastusta seuraavasti: j Valotusta voidaan muuttaa 1/3 EV:n, 1/2 EV:n tai 1 EV:n portain. g EV STEP (s. 111) Aukkoarvo vilkkuu: j Optimaalista valotusta ei ole mahdollista saavuttaa. Lisätietoja kohdassa Valotuksen varoitusnäyttö (gs. 141). 43
