KÄYTTÖOHJE DIGITAALIKAMERA KÄYTTÖOHJE. Perusopas s. 2. Sisällysluettelo s. 26. Virallinen maahantuoja.

Transkriptio

1 DIGITAALIKAMERA Perusopas s. 2 Kertoo kameran osien nimet, käsittelee kuvauksen ja katselun perustoimenpiteet sekä esittelee perustoiminnot. Sisällysluettelo s. 26 Käyntiosoite: Tavaratoimitukset: Postiosoite: Wendenstrasse 14 18, Hamburg, Germany Puhelin: /Faksi: Bredowstrasse 20, Hamburg, Germany Postfach , Hamburg, Germany Tekninen asiakaspalvelu Euroopassa: Vieraile verkkosivuillamme tai soita MAKSUTTOMAAN NUMEROOMME*: Alankomaat, Belgia, Espanja, Iso-Britannia, Itävalta, Luxemburg, Norja, Portugali, Ranska, Ruotsi, Saksa, Suomi, Sveitsi, Tanska. * Huomaa, että osa (matka)puhelinoperaattoreista ei salli soittamista +800-alkuisiin numeroihin. Jos soitat jostain muusta kuin luettelossa mainitusta maasta tai sinua ei yhdistetä yllä mainittuun numeroon, pyydämme sinua käyttämään seuraavia MAKSULLISIA NUMEROITA: tai Tekninen asiakaspalvelumme on avoinna kello 9:00 18:00 Keski-Euroopan aikaa (maanantaista perjantaihin). KÄYTTÖOHJE KÄYTTÖOHJE Virallinen maahantuoja Suomi: Olympus Finland Oy Äyritie 12 B VANTAA Puh. (09) Painettu Saksassa OIME 5/2009 Hab. E Kiitämme Olympus-digitaalikameran hankinnasta. Lue nämä ohjeet huolellisesti, ennen kuin alat käyttää uutta kameraasi. Siten pystyt hyödyntämään kameran suorituskykyä parhaalla mahdollisella tavalla sekä varmistat kameran pitkän käyttöiän. Säilytä tämä ohje huolellisesti tallessa tulevaa käyttöä varten. Suosittelemme, että otat muutamia koekuvia ennen tärkeiden kuvien ottamista. Tässä käyttöohjeessa käytetyt näyttöruutua ja kameraa esittävät kuvat on tehty kehittelyvaiheessa, ja saattavat täten poiketa itse tuotteesta. Tämä käyttöohje pohjautuu kameran kiinteän ohjelmiston versioon 1.0. Käyttöohjeen sisältö saattaa vaihdella, jos kameran toimintoja lisätään ja/tai muutetaan kameran kiinteän ohjelmiston päivityksen seurauksena. Ajankohtaiset tiedot saat Olympuksen kotisivuilta. Rekisteröi tuotteesi ja saat lisäetuja Olympukselta!

2 4 Kamera 1 SSWF-merkkivalo gs. 14, ON/OFF-painike gs Laukaisin gs. 16, 60 4 F (Valotuksen korjaus)-painike gs Hihnanpidike gs Objektiivin kiinnityksen kohdistusmerkki gs Kiinnitys (Irrota runkotulppa ennen objektiivin kiinnittämistä.) 8 Salamakenkä gs Mikrofoni gs. 78, 90 0 Itselaukaisimen valo gs. 62 a Objektiivin irrotuspainike gs. 13 b Objektiivin lukitusnasta 2

3 Perusopas 1 Toimintatilan valitsin gs. 4 2 LCD-näyttöruutu gs. 8, 9 3 MENU-painike gs INFO (Informaationnäyttö)-painike gs. 23, 41, 83 5 Jalustan alusta 6 Akku/korttikotelon kansi gs Akku/korttikotelon lukko gs D (Poisto)-painike gs q (Katselu)-painike gs. 18, 81 0 AEL/AFL-painike gs. 51, 99 0 (Suojaus)-painike gs. 91 a <-painike gs. 100 b Kaiutin c Lisävalitsin (j) gs. 19, 20 d Liittimen kansi e Korttiluvun valo gs. 16, 122 f Moniliitin gs. 87, 115, 120 g HDMI-miniliitin (tyyppi C) gs. 88 h Päävalitsin (j) gs. 19, 20 i Nuolipainikkeet (k) gs. 20, 21, 24 Paina päävalitsinta seuraavista kohdista. Ylös: f Alas: g Vasemmalle: h Oikealle: i j i-painike gs. 24 Osien ja toimintojen nimet 3

4 Toimintatilan valitsin Tämän toimintatilan avulla voit helposti vaihtaa kameran asetuksia kohteen mukaisesti. Vaativammat kuvaustilat Voit säätää aukkoarvon ja suljinajan vaativampaa kuvaamista ja suurempaa luomisvapautta varten. Vaativammissa kuvaustiloissa tehdyt asetukset pysyvät muistissa, vaikka kamera kytketään pois päältä. P Ohjelmakuvaus Voit kuvata kameran säätämillä himmenninaukolla ja suljinajalla. (gs. 44) A Kuvaus aukonsäädöllä Voit säätää aukon manuaalisesti. Kamera säätää suljinajan automaattisesti. (gs. 45) S M Kuvaus suljinajan säädöllä Manuaalinen kuvaus Voit säätää suljinajan manuaalisesti. Kamera säätää aukon suuruuden automaattisesti. (gs. 46) Voit säätää aukon ja suljinajan manuaalisesti. (gs. 47) Helpot kuvaustilat Valitse kuvaustilanteesta riippuen. Kamera säätää automaattisesti vastaavat kuvausolosuhteet. Muutetut toimintoasetukset palautuvat tehdasasetusten mukaisiksi kun toimintatilan valitsinta pyöritetään tai virta katkaistaan helpoissa kuvaustiloissa. Kamera valitsee automaattisesti optimaalisen tilan kuvausvaihtoehdoista [PORTRAIT], [LANDSCAPE], A iauto [NIGHT SCENE], [SPORT] ja [MACRO]. Tämä on täysin automaattinen tila, jossa voit kuvata kuvaustilanteeseen sopivimmilla asetuksilla yksinkertaisesti laukaisinta painamalla. Kun valitset haluamasi suodattimen tai tilannekohtaisen ART Taidesuodatin ohjelman, kamera optimoi kuvausasetukset kyseisen suodattimen tai tilannekohtaisen ohjelman mukaan. SCN Tilannekohtainen SCN-tilassa useimpia toimintoja ei voi muuttaa. ohjelma Käytetään liikkuvien kuvien kuvaamiseen. [P]- ja [A] n Videokuva toimintojen lisäksi voit kuvata liikkuvaa kuvaa taidesuodattimen kanssa. 4

5 Taidesuodattimen/tilannekohtaisen ohjelman määrittäminen 1 Aseta toimintatilan valitsin asentoon ART tai SCN. Taidesuodatinvalikko tai tilannevalikko tulee näkyviin. Perusopas BACK 1 POP ART SET 1 PORTRAIT B e F D C G BACK 2 Valitse suodatin tai tilannekohtainen ohjelma painamalla fg. 3 Paina i-painiketta. Taidesuodattimien tyypit SET Kuvake Taidesuodatin Kuvake Taidesuodatin j POP ART m LIGHT TONE k SOFT FOCUS n GRAINY LM l PALE&LIGHT COLOR o PIN HOLE Tilannekohtaiset ohjelmat Kuvake Tila Kuvake Tila I PORTRAIT q DIS MODE e e-portrait J MACRO L LANDSCAPE r NATURE MACRO K LANDSCAPE+PORTRAIT & CANDLE J SPORT * SUNSET G NIGHT DOCUMENTS U NIGHT+PORTRAIT s PANORAMA (gs. 43) G CHILDREN ( REWORKS H HIGH KEY g BEACH & SNOW I LOW KEY Osien ja toimintojen nimet Taidesuodattimia ja [e-portrait]-toimintoa ei voi käyttää RAW-kuvissa. Jos tallennustilaksi valitaan [RAW] ja käytetään taidesuodatinta, tallennustilaksi valitaan automaattisesti [YN+RAW]. Joillakin taidesuodattimilla kuvan rakeista vaikutelmaa voidaan korostaa. Jos joko RAW tai JPEG+RAW on valittu [e-portrait]-toiminnossa, tallennetaan RAW-kuva ja JPEG (X [2560x1920])-kuva, jossa on mukana käytetty tehoste. Jos JPEG on valittu [e-portrait]-toiminnossa, tallennetaan kaksi kuvaa: yksi ennen tehosteen käyttämistä (valitulla kuvanlaadulla) ja toinen tehosteen käyttämisen jälkeen (X [2560x1920]). 5

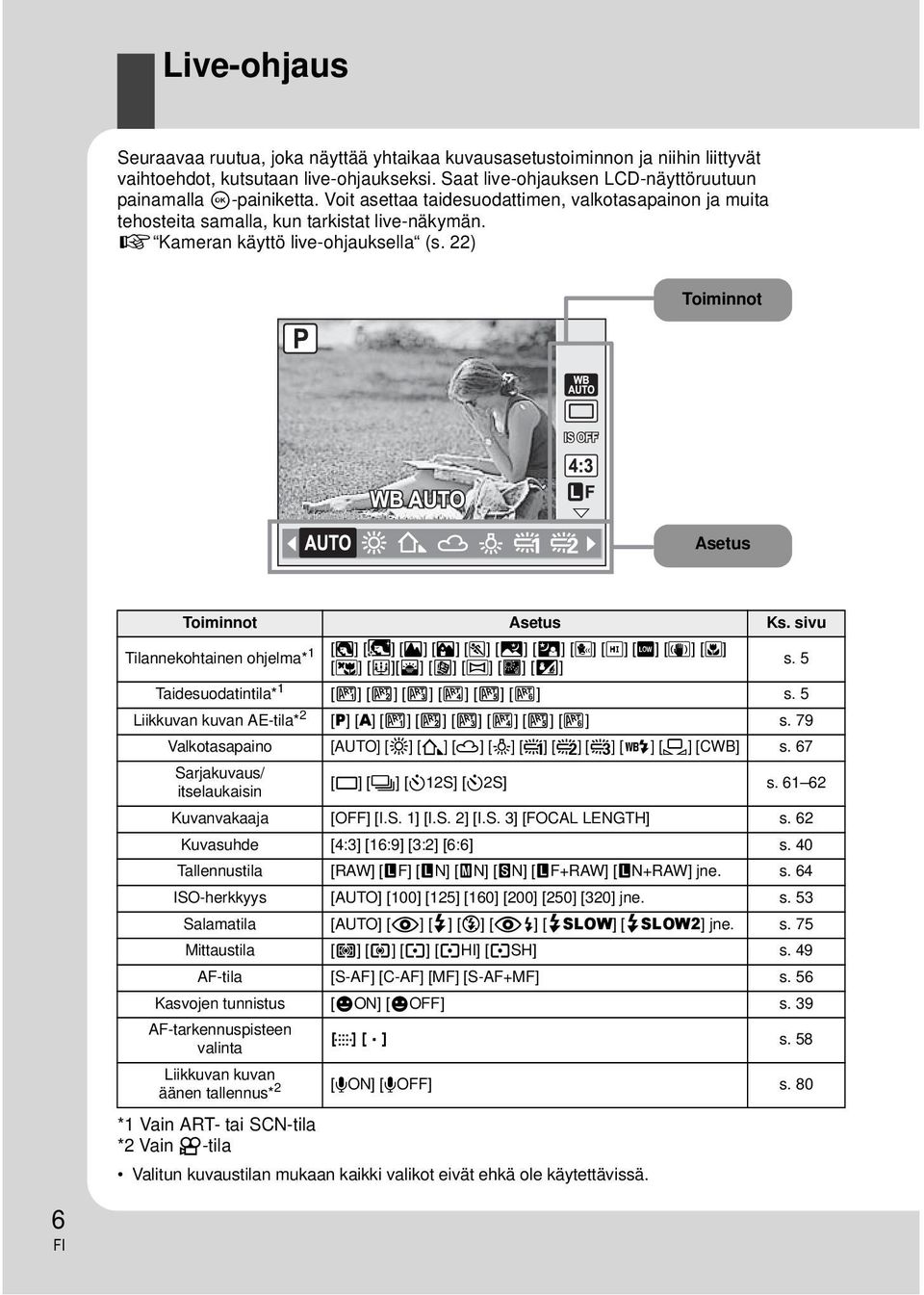

6 Live-ohjaus Seuraavaa ruutua, joka näyttää yhtaikaa kuvausasetustoiminnon ja niihin liittyvät vaihtoehdot, kutsutaan live-ohjaukseksi. Saat live-ohjauksen LCD-näyttöruutuun painamalla i-painiketta. Voit asettaa taidesuodattimen, valkotasapainon ja muita tehosteita samalla, kun tarkistat live-näkymän. g Kameran käyttö live-ohjauksella (s. 22) Toiminnot Asetus Toiminnot Asetus Ks. sivu Tilannekohtainen ohjelma* 1 [I] [e] [L] [K] [J] [G] [U] [G] [H] [I] [q] [J] [r] [&][*] [@] [s] [(] [g] s. 5 Taidesuodatintila* 1 [j] [k] [l] [m] [n] [o] s. 5 Liikkuvan kuvan AE-tila* 2 [P] [A] [j] [k] [l] [m] [n] [o] s. 79 Valkotasapaino [AUTO] [5] [2] [3] [1] [w] [x] [y] [n] [V] [CWB] s. 67 Sarjakuvaus/ itselaukaisin [o] [j] [Y12S] [Y2S] s Kuvanvakaaja [OFF] [I.S. 1] [I.S. 2] [I.S. 3] [FOCAL LENGTH] s. 62 Kuvasuhde [4:3] [16:9] [3:2] [6:6] s. 40 Tallennustila [RAW] [YF] [YN] [XN] [WN] [YF+RAW] [YN+RAW] jne. s. 64 ISO-herkkyys [AUTO] [100] [125] [160] [200] [250] [320] jne. s. 53 Salamatila [AUTO] [!] [#] [$] [H] [#SLOW] [#SLOW2] jne. s. 75 Mittaustila [G] [H] [I] [IHI] [ISH] s. 49 AF-tila [S-AF] [C-AF] [MF] [S-AF+MF] s. 56 Kasvojen tunnistus [gon] [goff] s. 39 AF-tarkennuspisteen valinta B M s. 58 Liikkuvan kuvan äänen tallennus* 2 [RON] [ROFF] s. 80 *1 Vain ART- tai SCN-tila *2 Vain n-tila Valitun kuvaustilan mukaan kaikki valikot eivät ehkä ole käytettävissä. 6

7 Erikoisohjauspaneeli Alla olevasta näytöstä voi samanaikaisesti hakea näyttöön ja säätää kuvausasetuksia. Sitä kutsutaan erikoisohjauspaneeliksi. Paina live-ohjausnäytössä INFO-painiketta, kun haluat siirtyä erikoisohjauspaneeliin. g Asetusten säätö erikoisohjauspaneelia tarkkaillen (s. 23) Perusopas Tämän alueen sisällä olevat toiminnot voi säätää erikoisohjauspaneelista. 1 Sisäisen lämpötilan varoitus m gs. 127 Nuolipainiketoiminto ep gs Kuvaustila gs. 4, Toiminnon nimi 4 Valkotasapaino gs. 67 Valkotasapainon korjaus gs ISO-herkkyys gs Sarjakuvaus/itselaukaisin gs Salamatila gs Salaman tehon säätö gs Kuvanvakaaja gs AF-tila gs. 56 AF-tarkennuspiste gs. 58 a Tallennustila gs. 64 b Salaman varautuminen gs. 124 c Pariston teho gs. 8 d Kuvatila gs. 71 e Terävyys N gs. 71 Kontrasti J gs. 71 Värikylläisyys T gs. 71 Sävy z gs. 72 Mustavalkosuodatin x gs. 71 Kuvan väritys y gs. 71 f Väriavaruus gs. 108 g Kasvojen tunnistus gs. 39, 104 h Mittaustila gs. 49 i Muistiin mahtuva kuvamäärä gs. 140 j Valotuksen korjausarvo gs. 50 Valotustaso gs. 47 k Kuvasuhde gs. 40 l Aukkoarvo gs m Suljinaika gs Osien ja toimintojen nimet Liikkuvan kuvan tallennustilaa ei näytetä. 7

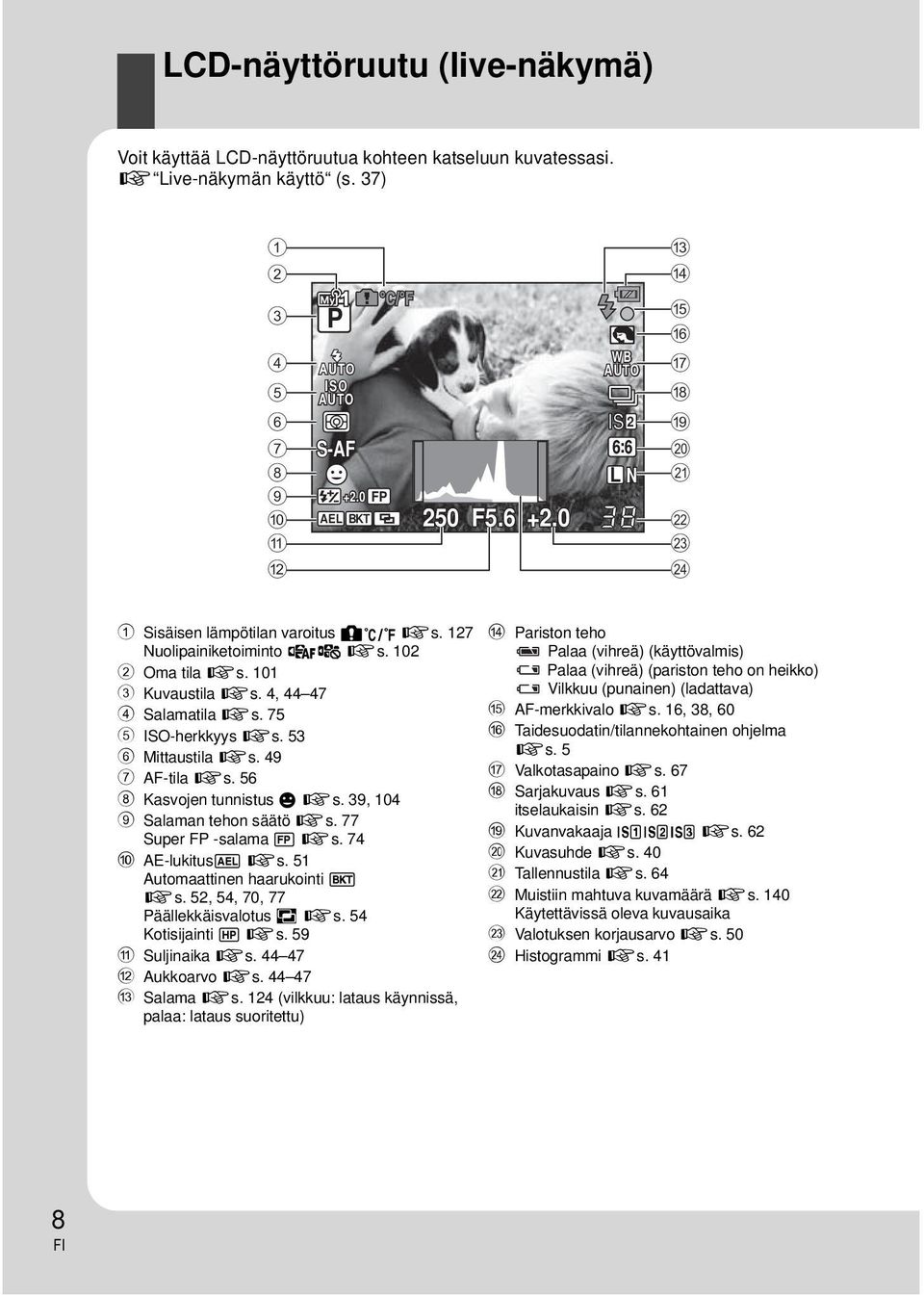

8 LCD-näyttöruutu (live-näkymä) Voit käyttää LCD-näyttöruutua kohteen katseluun kuvatessasi. g Live-näkymän käyttö (s. 37) 1 2 c d a b P ISO AUTO S-AF +2.0 FP AEL BKT 250 F WB AUTO IS 2 6:6 L N 38 e f g h i j k l m n 1 Sisäisen lämpötilan varoitus m gs. 127 Nuolipainiketoiminto ep gs Oma tila gs Kuvaustila gs. 4, Salamatila gs ISO-herkkyys gs Mittaustila gs AF-tila gs Kasvojen tunnistus g gs. 39, Salaman tehon säätö gs. 77 Super FP -salama s gs AE-lukitusu gs. 51 Automaattinen haarukointi t gs. 52, 54, 70, 77 Päällekkäisvalotus i gs. 54 Kotisijainti p gs. 59 a Suljinaika gs b Aukkoarvo gs c Salama gs. 124 (vilkkuu: lataus käynnissä, palaa: lataus suoritettu) d Pariston teho Palaa (vihreä) (käyttövalmis) Palaa (vihreä) (pariston teho on heikko) Vilkkuu (punainen) (ladattava) e AF-merkkivalo gs. 16, 38, 60 f Taidesuodatin/tilannekohtainen ohjelma gs. 5 g Valkotasapaino gs. 67 h Sarjakuvaus gs. 61 itselaukaisin gs. 62 i Kuvanvakaaja vws gs. 62 j Kuvasuhde gs. 40 k Tallennustila gs. 64 l Muistiin mahtuva kuvamäärä gs. 140 Käytettävissä oleva kuvausaika m Valotuksen korjausarvo gs. 50 n Histogrammi gs. 41 8

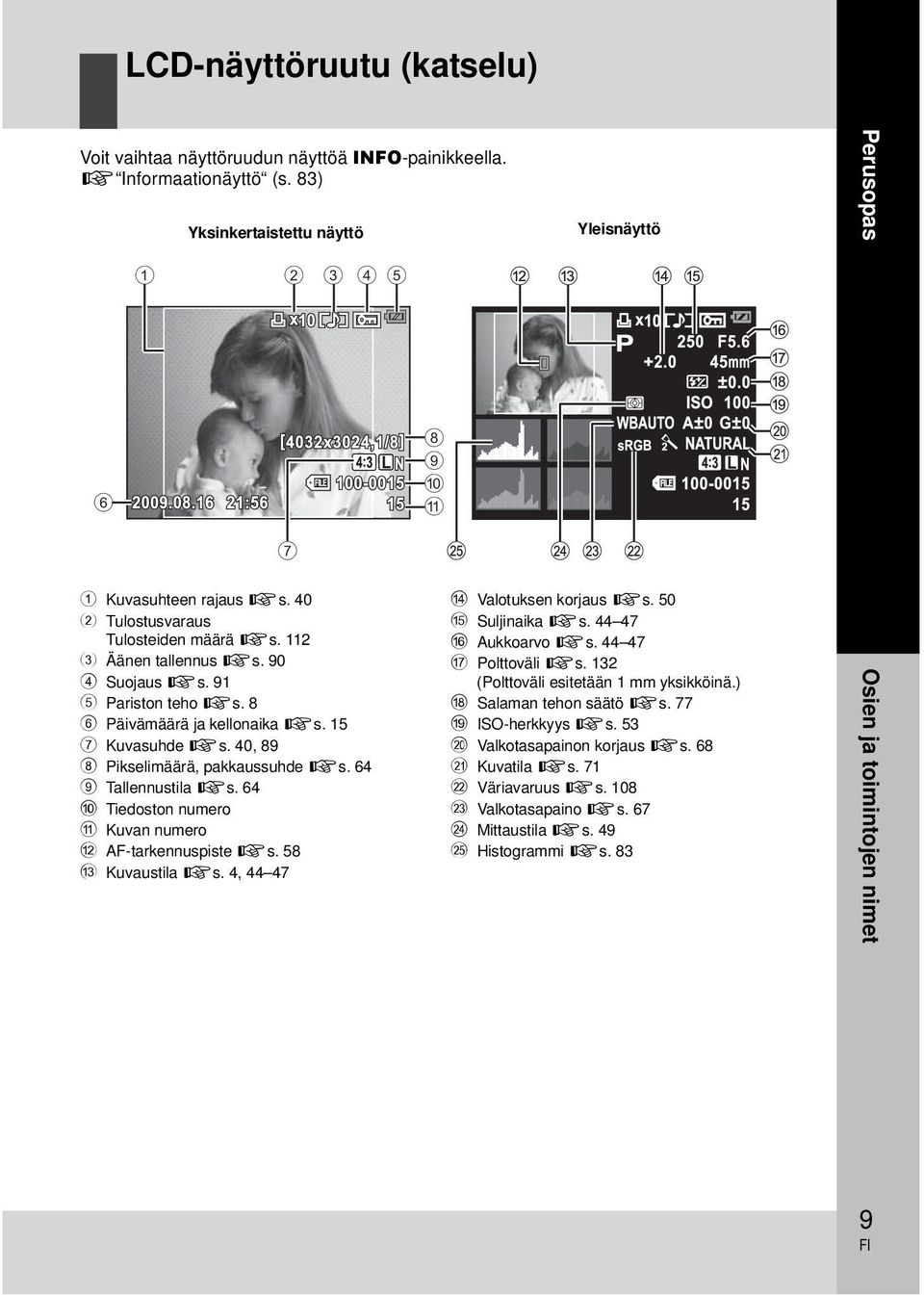

9 LCD-näyttöruutu (katselu) Voit vaihtaa näyttöruudun näyttöä INFO-painikkeella. g Informaationäyttö (s. 83) Yksinkertaistettu näyttö Yleisnäyttö Perusopas a 7 1 Kuvasuhteen rajaus gs Tulostusvaraus Tulosteiden määrä gs Äänen tallennus gs Suojaus gs Pariston teho gs. 8 6 Päivämäärä ja kellonaika gs Kuvasuhde gs. 40, 89 8 Pikselimäärä, pakkaussuhde gs Tallennustila gs Tiedoston numero a Kuvan numero b AF-tarkennuspiste gs. 58 c Kuvaustila gs. 4, d Valotuksen korjaus gs. 50 e Suljinaika gs f Aukkoarvo gs g Polttoväli gs. 132 (Polttoväli esitetään 1 mm yksikköinä.) h Salaman tehon säätö gs. 77 i ISO-herkkyys gs. 53 j Valkotasapainon korjaus gs. 68 k Kuvatila gs. 71 l Väriavaruus gs. 108 m Valkotasapaino gs. 67 n Mittaustila gs. 49 o Histogrammi gs. 83 Osien ja toimintojen nimet 9

10 Pakkauksen sisältö Kameraan kuuluvat seuraavat osat. Mikäli jotain puuttuu tai on vaurioitunut, ota yhteyttä kameran myyjään. Kamera Runkotulppa Hihna PS-BLS1 (BLS-1) Litium-ioniparisto PS-BCS1 (BCS-1) Litium-ionilaturi USB-kaapeli AV-kaapeli (mono) OLYMPUS Master 2 CD-ROM Käyttöohje Takuukortti Hihnan kiinnitys Pujota hihna kuvan nuolien suuntaan (1, 2). Vedä hihna lopuksi tiukalle ja varmista, että se kiinnittyy kunnolla (3). Kiinnitä hihnan toinen pää toiseen hihnanpidikkeeseen samalla tavoin. 10

11 Kameran valmistelu 1 Paristojen lataaminen Latausnäyttö Keltainen valo: Lataus käynnissä Sininen valo: Lataus suoritettu (Latauksen kesto: Noin 3 tuntia 30 minuuttia) Keltainen vilkkuva valo: Latausvirhe Asennussuunnan osoittava merkki BLS-1 Litium-ioniparisto Perusopas BCS-1 Litium-ionilaturi AC-johto 2 Pariston asennus Pistorasia Akku/korttikotelon kansi Akku/korttikotelon lukko Asennussuunnan osoittava merkki Pariston poistaminen Sammuta kamera ennen akku/korttikotelon kannen avaamista tai sulkemista. Vapauta paristo painamalla ensin pariston lukitusnuppia nuolen suuntaan ja poista se sitten. Kuvaamiseen valmistautuminen Pariston lukitusnuppi Kuvatessa pitkään on suositeltavaa pitää varaparisto saatavilla siltä varalta, että käytettävä paristo tyhjenee. 11

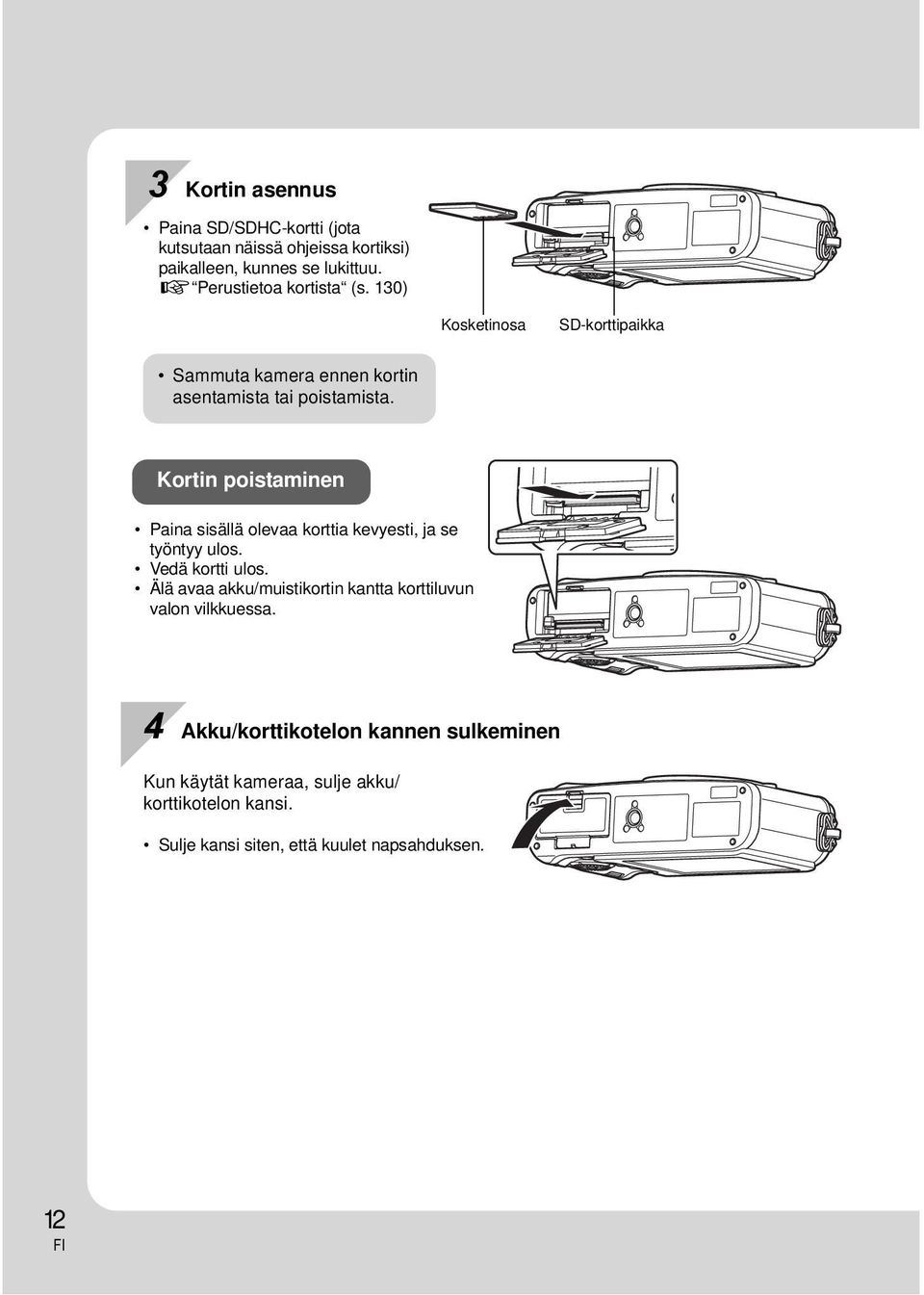

12 3 Kortin asennus Paina SD/SDHC-kortti (jota kutsutaan näissä ohjeissa kortiksi) paikalleen, kunnes se lukittuu. g Perustietoa kortista (s. 130) Kosketinosa SD-korttipaikka Sammuta kamera ennen kortin asentamista tai poistamista. Kortin poistaminen Paina sisällä olevaa korttia kevyesti, ja se työntyy ulos. Vedä kortti ulos. Älä avaa akku/muistikortin kantta korttiluvun valon vilkkuessa. 4 Akku/korttikotelon kannen sulkeminen Kun käytät kameraa, sulje akku/ korttikotelon kansi. Sulje kansi siten, että kuulet napsahduksen. 12

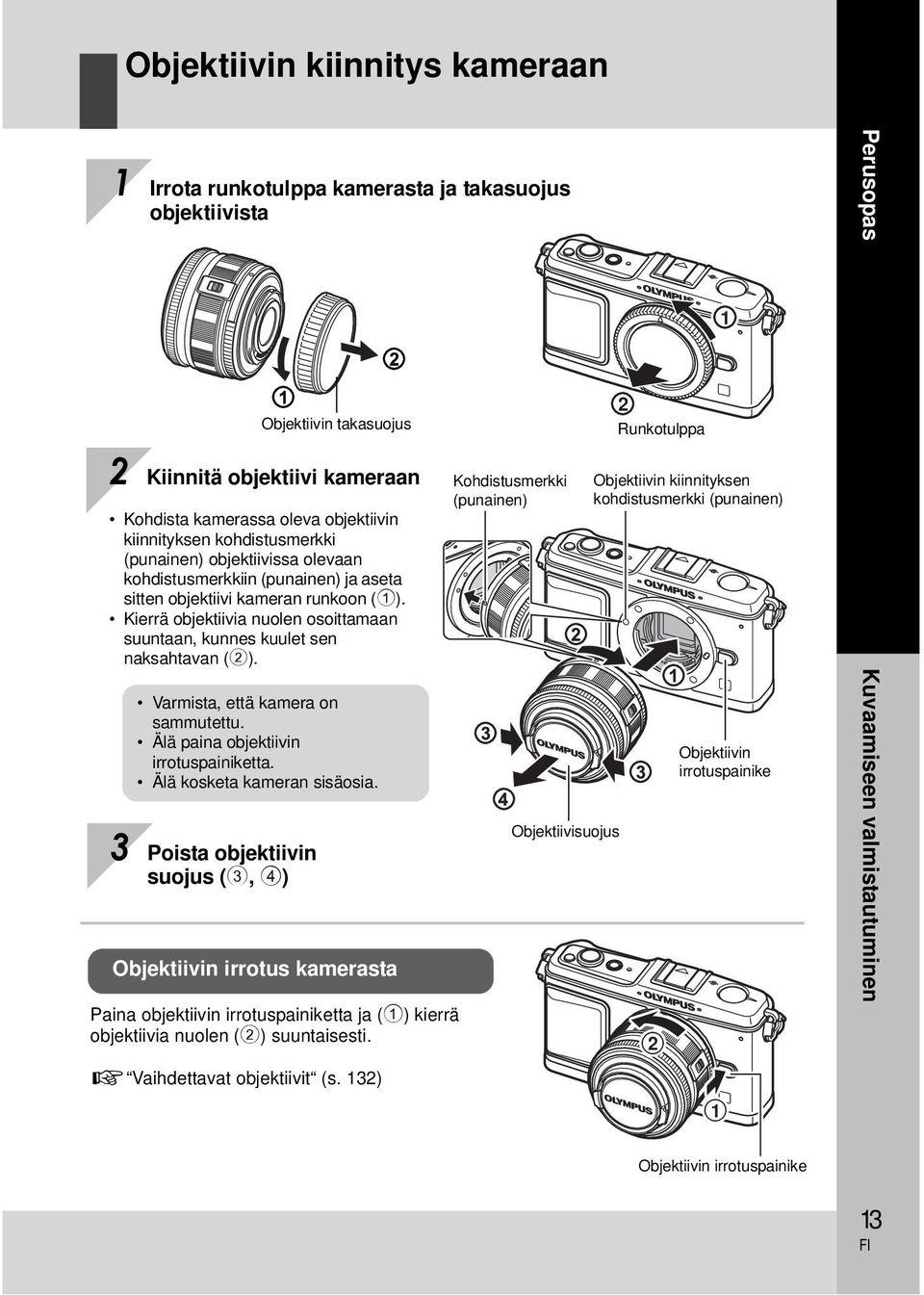

13 Objektiivin kiinnitys kameraan 1 Irrota runkotulppa kamerasta ja takasuojus objektiivista Perusopas 1 Objektiivin takasuojus 2 Runkotulppa 2 Kiinnitä objektiivi kameraan Kohdista kamerassa oleva objektiivin kiinnityksen kohdistusmerkki (punainen) objektiivissa olevaan kohdistusmerkkiin (punainen) ja aseta sitten objektiivi kameran runkoon (1). Kierrä objektiivia nuolen osoittamaan suuntaan, kunnes kuulet sen naksahtavan (2). Varmista, että kamera on sammutettu. Älä paina objektiivin irrotuspainiketta. Älä kosketa kameran sisäosia. 3 Poista objektiivin suojus (3, 4) Objektiivin irrotus kamerasta Paina objektiivin irrotuspainiketta ja (1) kierrä objektiivia nuolen (2) suuntaisesti. Kohdistusmerkki (punainen) Objektiivisuojus Objektiivin kiinnityksen kohdistusmerkki (punainen) 2 Objektiivin irrotuspainike Kuvaamiseen valmistautuminen g Vaihdettavat objektiivit (s. 132) 1 Objektiivin irrotuspainike 13

14 Virta päälle 1 Kytke kameraan virta painamalla ON/OFF-painiketta Virta kytketään pois painamalla ON/OFF-painiketta uudelleen. Toimintatilan valitsin Aseta toimintatilan valitsin asentoon P. SSWF-merkkivalo ON/OFF-painike P LCD-näyttöruutu Kun virta kytketään, LCD-näyttö syttyy. 250 F5.6 L N 38 Pölynpoistotoiminto Pölynpoistotoiminto aktivoituu automaattisesti, kun kamerassa on virta päällä. Pölyn ja lian poistamiseen kuvantallentimen suodatinpinnalta käytetään ultraääniaaltoja. SSWF (Super Sonic Wave Filter) -merkkivalo vilkkuu pölynpoiston toimiessa. Erikseen myytävän sisäänvedettävän objektiivin käyttäminen Eräät objektiivityypit ovat sisäänvedettävä, ja ne menevät putken sisään säilytystä varten. Et voi kuvata, kun objektiivi on vedetty sisään. Käännä zoomausrengasta nuolen suuntaan (1) objektiivin vetämiseksi ulos (2). Laita säilytysasentoon kääntämällä zoomausrengasta nuolen suuntaan (4) samalla, kun painat UNLOCK-kytkintä (3). Zoomausrengas UNLOCK-kytkin 14

15 Päivämäärän ja kellonajan asetus Päivämäärä- ja kellonaikatiedot tallennetaan kortille yhdessä kuvien kanssa. Tiedoston nimi sisältyy myös päivämäärä- ja kellonaikatietoihin. Aseta oikea päivämäärä ja kellonaika ennen kameran käyttöä. 1 Paina MENU-painiketta Valikkonäyttö ilmestyy LCD-näyttöruutuun. MENU-painike Perusopas CARD SETUP CUSTOM RESET PICTURE MODE GRADATION NORM IMAGE ASPECT 4:3 BACK SET Nuolipainikkeet fghi 5 Toista nämä toimenpiteet, kunnes päivämäärä ja kellonaika on kokonaan asetettu 2 Valitse fg-painikkeilla [d] ja paina sitten i Y M D TIME Y/M/D W s REC VIEW cmenu DISPLAY RMWARE BACK Y CANCEL Y 2009 CANCEL M D TIME M D TIME :-- SET ENG. j±0 k±0 5SEC OFF 3 Valitse fg-painikkeilla [X] ja paina sitten i Y/M/D 4 Valitse fg-painikkeilla [Y] ja paina sitten i Y/M/D CANCEL Y M D TIME CANCEL W s REC VIEW cmenu DISPLAY RMWARE BACK SET Aika näytetään 24 tunnin muodossa. 6 Valitse päiväysmuoto painikkeilla fg SET SET Y/M/D 7 Paina i-painiketta :01 ENG. j±0 k±0 5SEC OFF 8 Poistu painamalla MENU-painiketta Kuvaamiseen valmistautuminen 15

16 Kuvaaminen 1 Valitse kuvakompositio samalla, kun katsot LCD-näyttöruutua Laukaisin LCD-näyttöruutu 2 Säädä tarkennus Korttiluvun valo Paina laukaisin puoliväliin. P LCD-näyttöruutu AF-merkkivalo AF-tarkennuspiste Suljinaika L N 250 F Aukkoarvo Tarkennus lukitaan, AF-merkkivalo syttyy ja AF-kohdistusmerkki näkyy tarkennuskohdassa. Kameran automaattisesti säätämä suljinaika ja aukkoarvo ovat näkyvissä näyttöruudussa. 3 Vapauta suljin Paina laukaisin kokonaan pohjaan (täysin). Laukaisinääni kuuluu ja kuva otetaan. Korttiluvun valo vilkkuu, ja kamera alkaa tallentamaan kuvaa. Älä koskaan poista paristoa tai korttia korttiluvun valon vilkkuessa. Niin tekemällä saatat hävittää tallennetut kuvat tai estää juuri ottamiesi kuvien tallentumisen. 16

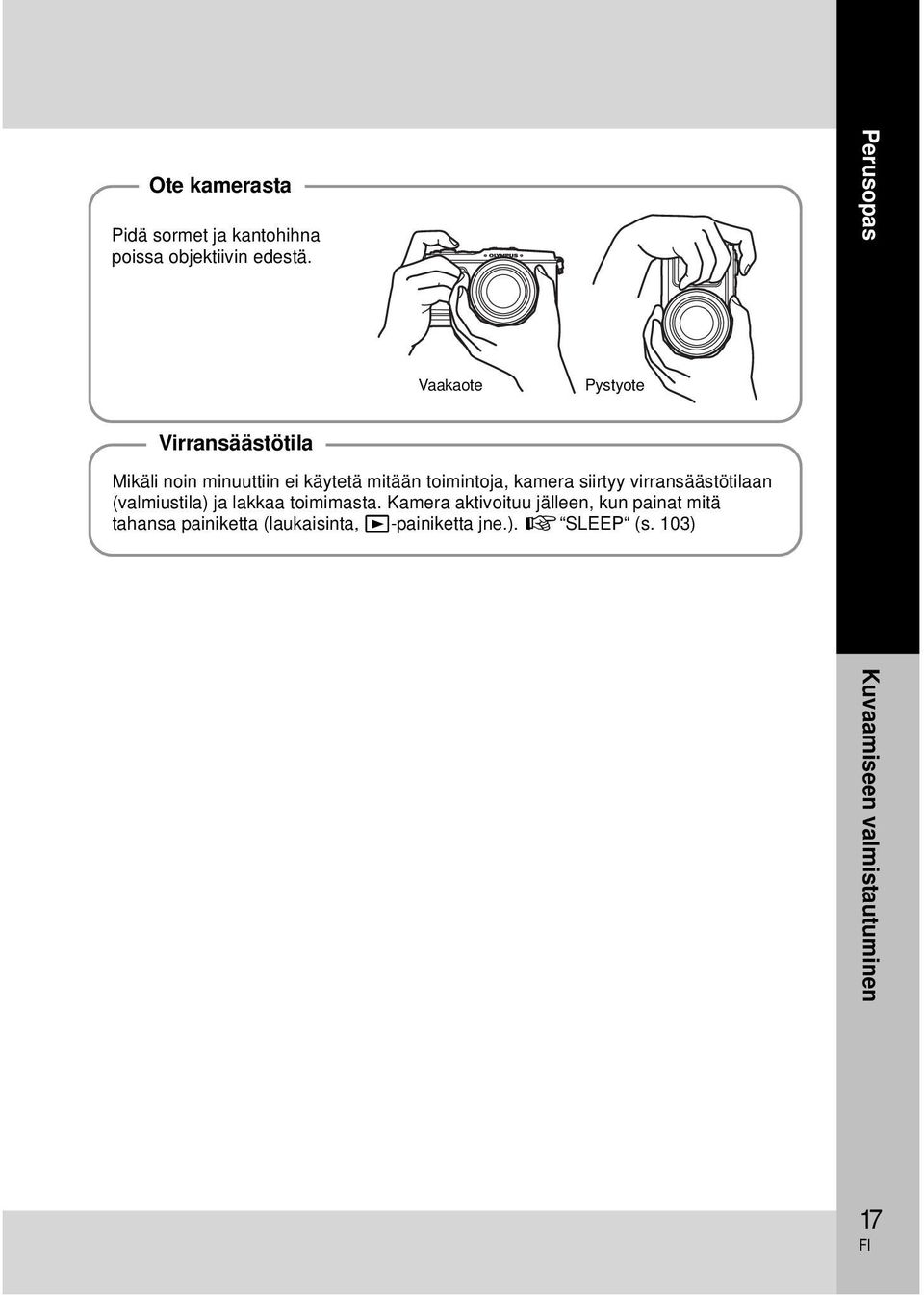

17 Ote kamerasta Pidä sormet ja kantohihna poissa objektiivin edestä. Perusopas Vaakaote Pystyote Virransäästötila Mikäli noin minuuttiin ei käytetä mitään toimintoja, kamera siirtyy virransäästötilaan (valmiustila) ja lakkaa toimimasta. Kamera aktivoituu jälleen, kun painat mitä tahansa painiketta (laukaisinta, q-painiketta jne.). g SLEEP (s. 103) Kuvaamiseen valmistautuminen 17

18 Kuvien katselu/poistaminen Kuvien katselu Viimeksi otettu kuva tulee näkyviin painamalla q-painiketta. Näyttöön tulee kuva, joka on tallennettu 10 kuvaa aikaisemmin q-painike Näyttää edellisen ruudun Nuolipainikkeet Näyttää seuraavan ruudun Näyttöön tulee kuva, joka on tallennettu 10 kuvaa myöhemmin Lähikatselu Kuva suurenee portaittain välillä 2x 14x joka kerta, kun käännät lisävalitsinta suuntaan U. Lisävalitsin Kuvien poistaminen Toista kuva, jonka haluat poistaa, ja paina D-painiketta. Valitse fg-painikkeilla [YES] ja poista painamalla i-painiketta. ERASE D-painike BACK SET YES NO 18

19 Peruskäyttö Kameraa voi käyttää kolmella eri tavalla. Kameran käyttö suorapainikkeilla gs. 21 Voit säätää toimintoasetuksia päävalitsimella tai lisävalitsimella ja toiminnon suorapainikkeilla. Asetustiedot näkyvät LCD-näyttöruudussa, kun toimintoa asetetaan. Lisävalitsin j Perusopas Asetusten säätö live-ohjausta tai erikoisohjauspaneelia tarkkaillen gs. 22, 23 Voit säätää toimintoasetuksia liveohjauksen tai erikoisohjauspaneelin ollessa LCD-näyttöruudussa. Voit käyttää live-ohjausta tai erikoisohjauspaneelia vallitsevien toimintoasetusten tarkistamiseen ja asetusten muuttamiseen suoraan. Muuttaminen valikosta gs. 24 Valikosta voit muuttaa kuvausja katseluasetuksia ja mukauttaa kameran toimintoja yksilöllisiksi. Päävalitsin j Peruskäyttö 19

20 Käyttöohjekirjassa käytetyt merkinnät Kameran rungossa olevia toimintopainikkeiden kuvakkeita käytetään tässä käyttöohjeessa kuvaamaan toimintopainikkeita. Katso Osien ja toimintojen nimet (gs. 2). Tässä oppaassa j viittaa päävalitsimen kääntämiseen. Tässä oppaassa j viittaa lisävalitsimen kääntämiseen. Tässä oppaassa k viittaa nuolipainikkeisiin. fghi tarkoittavat nuolipainikkeita ylös, alas, vasemmalle ja oikealle. Tässä käyttöohjeessa käytetään seuraavia symboleita. x Huomaa VIHJEITÄ g Tärkeää tietoa tekijöistä, jotka saattavat aiheuttaa vikoja tai toimintahäiriöitä. Varoittaa myös toimenpiteistä, joita on syytä ehdottomasti välttää. Sisältää hyödyllisiä tietoja ja vihjeitä. Niitä noudattamalla voit hyödyntää kameran ominaisuuksia mahdollisimman tehokkaasti. Viittaus sivuille, joilla on esitetty yksityiskohtainen kuvaus aiheesta tai aiheeseen liittyviä tietoja. Tämän käyttöohjeen kuvaukset Suorapainikkeiden, live-ohjauksen ja erikoisohjauspaneelin sekä valikon käyttöohjeet kuvataan tässä käyttöohjeessa seuraavasti. + ilmoittaa samanaikaisesti suoritettavista toimenpiteistä. ilmaisee, että sinun on siirryttävä seuraavaan vaiheeseen. Esim.: Valkotasapainon asetus Suorapainike Live-ohjaus Erikoisohjauspaneeli Valikko WB i j: [WB] i INFO k: [WB] MENU [c] [X] [WB] Kameran asetusten palauttaminen P-, A-, S- ja M-tiloissa normaalisti vallitsevat kameran asetukset (mukaan lukien kaikki tekemäsi muutokset) säilyvät, kun virta kytketään pois. Aseta [RESET] palauttaaksesi kameran tehdasasetuksiin. g Kameran asetusten palauttaminen (s. 96) 20

21 Kameran käyttö suorapainikkeilla 1 Paina sen toiminnon painiketta, jota haluat muuttaa Suoravalikko tulee näkyviin. esim.) Sarjakuvaus/ itselaukaisin P Perusopas 4 SINGLE o j Y12s Y2s Suoravalikko Lisävalitsin j Päävalitsin j 2 Muuta asetusta kääntämällä lisävalitsinta ja paina sitten i-painiketta Painettuun painikkeeseen liitetty toiminto pysyy valittuna noin 8 sekunnin ajan. Voit tänä aikana kääntää lisävalitsinta ja säätää toiminnon. Jos 8 sekuntiin ei suoriteta mitään toimenpiteitä, kyseisen toiminnon asetus vahvistetaan. g BUTTON TIMER (s. 101) Lista suorapainikkeista Ei. Suorapainike Toiminto Ks. sivu 1 F Valotuksen korjaus s ISO Asettaa ISO-herkkyyden s WB Asettaa valkotasapainon s jy Sarjakuvaus/kuvaaminen itselaukaisimella s AF Asettaa AF-tilan s. 56 Peruskäyttö 21

22 Kameran käyttö live-ohjauksella 1 Avaa live-ohjaus painamalla i-painiketta. Live-ohjaus kytketään pois päältä i-painiketta uudelleen painamalla. Lisävalitsin j P WB AUTO L F AUTO w x Päävalitsin j i-painike 2 Siirrä kohdistin päävalitsimella toimintoon, jonka haluat asettaa, valitse asetukset lisävalitsimella ja paina i-painiketta P Kohdistin Näyttää valitun toiminnon nimen Kohdistin WB AUTO AUTO w x L F Päävalitsin (j) Lisävalitsin (j) Jos 8 sekuntiin ei suoriteta mitään toimenpiteitä, kyseisen toiminnon asetus vahvistetaan. Voit käyttää nuolipainikkeita valitsimien sijasta. Tietoja live-ohjauksesta säädettävistä toiminnoista, katso Live-ohjaus (gs. 6). 22

23 Asetusten säätö erikoisohjauspaneelia tarkkaillen 1 Avaa erikoisohjauspaneeli painamalla INFO-painiketta, kun live-ohjaus on näkyvissä. Live-ohjaukseen palataan painamalla INFO-painiketta uudelleen. Lisävalitsin j Perusopas P ISO Kohdistin NORM OFF mall 4:3 Super Fine LIVE INFO 250 F Näyttää valitun toiminnon nimen INFO-painike k Nuolipainikkeet i-painike Päävalitsin j 2 Siirrä kohdistin k-painikkeilla toimintoon, jonka haluat asettaa, ja muuta asetusta pää- tai lisävalitsimella P METERING NORM OFF mall 4:3 Super Fine LIVE INFO 250 F Peruskäyttö P G Suoravalikko ESP G H I IHI ISH Saat kohdistimen osoittaman suoravalikon näyttöön i-painiketta painamalla. Voit vaihtaa asetuksen myös suoravalikosta. Kun olet vaihtanut asetuksen, vahvista muutos painamalla i-painiketta. Jos muutamaan sekuntiin ei suoriteta mitään toimenpiteitä, säätämäsi asetukset vahvistetaan ja kamera palaa kuvaustilaan. Tietoja erikoisohjauspaneelista säädettävistä toiminnoista, katso Erikoisohjauspaneeli (gs. 7). 23

24 Muuttaminen valikosta 1 Avaa valikko painamalla MENU-painiketta. Toimintaohje CARD SETUP CUSTOM RESET PICTURE MODE GRADATION IMAGE ASPECT BACK NORM 4:3 SET Palaa yksi näyttö taaksepäin painamalla MENU-painiketta. Vahvista asetus painamalla i-painiketta. MENU-painike k Nuolipainikkeet i-painike 2 Valitse välilehti painikkeilla fg ja paina sitten i W Kuvausvalikko 1 X Kuvausvalikko 2 q Katseluvalikko d Asetusvalikko: Asettaa kameran perustoiminnot. Välilehti MOVIE AE MODE P MOVIE+STILL j/ Y OFF o IMAGE STABILIZER OFF MULTIPLE EXPOSURE OFF BACK SET 3 Valitse toiminto fg-painikkeilla ja siirry asetusnäyttöön i-painikkeella MOVIE AE MODE P MOVIE+STILL OFF j/ Y o IMAGE STABILIZER OFF MULTIPLE EXPOSURE OFF BACK Toiminto SET Vallitseva asetus tulee näyttöön i MOVIE AE MOVIE MODEAE MODE P MOVIE+STILL P OFF j/ Y A o IMAGE STABILIZER ART1OFF MULTIPLE EXPOSURE ART2OFF ART3 BACK SET 4 Vahvista asetus painamalla i-painiketta. Paina MENU-painiketta toistuvasti poistuaksesi valikosta. Tietoja valikosta säädettävistä toiminnoista, katso Valikkohakemisto (gs. 142). 24

25 Käyttäjäkohtaisen valikon näyttäminen Käyttäjäkohtaisen valikon avulla voit mukauttaa kameran asetukset ja toiminnot omien mieltymystesi mukaisiksi. Mukautus tehdään käyttäjäkohtaisessa valikossa. Käyttäjäkohtainen valikko lisätään, kun asetusvalikon [c MENU DISPLAY] -asetukseksi valitaan [ON]. Lisätietoja käyttäjäkohtaisesta valikosta on kohdassa Kameran yksilölliset asetukset (gs. 97) Perusopas 1 Avaa valikko painamalla MENU-painiketta. 2 Valitse fg-painikkeilla [d]-välilehti ja paina sitten i W s REC VIEW cmenu DISPLAY RMWARE BACK :01 SET ENG. j±0 k±0 5SEC OFF 3 Valitse fg-painikkeilla [c MENU DISPLAY] ja paina sitten i 4 Valitse fg-painikkeilla [ON] ja paina sitten i-painiketta BACK cmenu DISPLAY ON SET i W s REC VIEW cmenu DISPLAY RMWARE BACK :01 SET ENG. j±0 k±0 5SEC ON Peruskäyttö [c]-välilehti tulee näyttöön. c Käyttäjäkohtainen valikko: Mukauttaa kuvaustoimintoja. Käyttäjäkohtaisen valikon asetusten avulla voit mukauttaa kameran omien mieltymystesi tai tarpeidesi mukaiseksi. Asetuksia ei ole tarkoitettu vaihdettaviksi tiheään. Alkuperäinen valikko riittää hyvin yksinkertaisten ja edistyneiden kuvaustoimintojen määrittämiseen. Käyttäjäkohtaista valikkoa ei tavallisesti tarvitse tuoda näyttöön. 25

26 Sisällysluettelo Perusopas 2 Antaa kameran osien nimet ja käsittelee kuvauksen ja katselun perustoimenpiteet. Osien ja toimintojen nimet... 2 Kamera... 2 Toimintatilan valitsin... 4 Live-ohjaus... 6 Erikoisohjauspaneeli... 7 LCD-näyttöruutu (live-näkymä)... 8 LCD-näyttöruutu (katselu)... 9 Kuvaamiseen valmistautuminen Pakkauksen sisältö Kameran valmistelu...11 Objektiivin kiinnitys kameraan Virta päälle Päivämäärän ja kellonajan asetus Kuvaaminen Kuvien katselu/poistaminen Peruskäyttö Peruskäyttö Kameran käyttö suorapainikkeilla Kameran käyttö live-ohjauksella Asetusten säätö erikoisohjauspaneelia tarkkaillen Muuttaminen valikosta Live-näkymän käyttö 37 Kuvaa live-näkymässä käytettävissä olevat ominaisuudet ja toimenpiteet. Live-näkymän aikana käytettävissä olevat toiminnot Live-näkymän toimintatapa Kuvan ottaminen live-näkymän avulla Kasvojen tunnistustoiminnon käyttö Kuvan ottaminen käsitarkennuksella Kuvasuhteen asettaminen Informaationäytön muuttaminen Kuvan ottaminen vaikutusta vertaillen Käyttö suurennettaessa kuva näytölle Panoraamakuvaus

27 2 Valotus 44 Käsittelee kuvauksen kannalta tärkeitä valotukseen liittyviä toimintoja. Näillä toiminnoilla säädetään aukkoarvo, suljinaika ja muita asetuksia mittaamalla kuvan kirkkaus. Ohjelmakuvaus Kuvaus aukonsäädöllä Kuvaus suljinajan säädöllä Manuaalinen kuvaus Kuvaus bulb-tilassa Esikatselutoiminto Mittaustilan muuttaminen Valotuksen korjaus AE-lukitus AE-haarukointi ISO-herkkyyden asetus ISO-haarukointi Päällekkäisvalotus Tarkennus ja kuvaustoiminnot 56 Esittelee parhaat mahdolliset tarkennustavat kohteesta ja kuvausolosuhteista riippuen. AF-tilan valinta S-AF (yksittäinen AF) C-AF (jatkuva AF) MF (käsitarkennus) S-AF-tilan ja MF-tilan samanaikainen käyttö (S-AF+MF) AF-tarkennuspisteen valinta AF-tarkennuspistetilan rekisteröinti Tarkennuksen lukitus Jos oikea tarkennus ei onnistu Sarjakuvaus Kuvaaminen itselaukaisimella Kuvanvakaaja Tallennustila, valkotasapaino ja kuvatila 64 Käsittelee digitaalikameroille ominaisia kuvansäätötoimintoja. Tallennustilan valinta Tallennusmuodot Tallennustilan valinta Valkotasapainon valinta Automaattisen/esiasetetun/käyttäjäkohtaisen valkotasapainon asetus WB-korjaus Yhden kosketuksen valkotasapainon asetus WB-haarukointi Kuvatila Sävyjen toiston säätäminen

28 5 Salamakuvaus 73 Kuvaa, kuinka ulkoisella salamalla kuvataan. Kuvaus ulkoisella salamalla Yleisesti myytävien salamien käyttö Salamatilan asetus Salaman tehon säätö Salamahaarukointi Liikkuvan kuvan tallennus 78 Kuvaa liikkuvan kuvan tallennustavan ja -toiminnot. Liikkuvan kuvan tallentaminen Liikkuvan kuvan tallennusasetusten muuttaminen Tehosteiden lisääminen liikkuvaan kuvaan Tallennustilan valinta Äänen tallennus liikkuvaa kuvaa tallennettaessa Stillkuvan ottaminen automaattisesti, kun liikkuvan kuvan tallennus päättyy Katselutoiminnot 81 Käsittelee kuvan katselun toiminnot. Yhden kuvan katselu/lähikatselu Kuvahakemisto/Kalenterinäyttö Informaationäyttö Diaesitys Kuvien pyörittäminen Videokuva katselu Katselu TV:ssä Stillkuvien muokkaus Päällekkäiskuva Kuvien suojaaminen Kuvien poistaminen

29 8 Asetustoiminnot 94 Kuvaa kameran käyttöön liittyvät perusasetukset. Asetusvalikko X (Päivämäärän/kellonajan asetus) W (Näytön kielen vaihtaminen) s (Näyttöruudun kirkkauden säätö) REC VIEW c MENU DISPLAY RMWARE (kameran kiinteä ohjelmisto) Kameran asetusten palauttaminen Kameran yksilölliset asetukset 97 Kuvaa, kuinka kameran asetukset mukautetaan yksilöllisiksi. R AF/MF AF MODE AF AREA P SET UP RESET LENS BULB FOCUSING FOCUS RING MF ASSIST S BUTTON/DIAL DIAL FUNCTION DIAL DIRECTION AEL/AFL AEL/AFL MEMO ; FUNCTION TOIMINTO MY MODE SETUP BUTTON TIMER A n FUNCTION T RELEASE/j RLS PRIORITY S/RLS PRIORITY C U DISP/8/PC HDMI VIDEO OUT SLEEP USB MODE LIVE VIEW BOOST g FACE DETECT INFO SETTING VOLUME m SETUP

30 30 LEVEL GAUGE MOVIE R V EXP/e/ISO EV STEP METERING AEL Metering (automaattisen valotuksen lukituksen mittaus) ISO ISO STEP ISO-AUTO SET ISO-AUTO BULB TIMER ANTI-SHOCK BRACKETING W # CUSTOM FLASH MODE w #X-SYNC #SLOW LIMIT w+f X K/COLOR/WB NOISE REDUCT NOISE LTER (kohinasuodatin) WB ALL > COLOR SPACE (väriavaruus) SHADING COMP K SET PIXEL COUNT Y RECORD/ERASE QUICK ERASE RAW+JPEG ERASE LE NAME EDIT LENAME PRIORITY SET dpi SETTING Z K UTILITY PIXEL MAPPING EXPOSURE SHIFT f WARNING LEVEL LEVEL ADJUST...111

31 10 Tulostus 112 Kuvaa, kuinka kuvia tulostetaan. Tulostusvaraus (DPOF) Tulostusvaraus Yhden kuvan tulostusvaraus Kaikkien kuvien tulostusvaraus Tulostusvarausten nollaaminen Suoratulostus (PictBridge) Kameran liittäminen tulostimeen Helppo tulostus Ohjelmoitava tulostus OLYMPUS Master -ohjelmiston käyttö 119 Kuvaa, kuinka kameran kuvat siirretään ja tallennetaan tietokoneelle. Vuokaavio Kameran mukana toimitetun OLYMPUS Master -ohjelmiston käyttö Mikä on OLYMPUS Master? Kameran liittäminen tietokoneeseen Käynnistä OLYMPUS Master -ohjelmisto Kamerassa olevien kuvien katselu tietokoneella Kuvien lataaminen ja tallentaminen Kameran liitännän irrottaminen tietokoneesta Stillkuvien katselu Kuvien siirtäminen tietokoneelle ilman OLYMPUS Master -ohjelmistoa Kuvausvihjeitä ja kunnossapito 124 Tässä osiossa kerrotaan vianmäärityksestä ja kameran kunnossapidosta. Kuvausvihjeitä ja tietoa Vikakoodit Kameran huolto Kameran puhdistus ja säilytys Pikselikartoitus kuvankäsittelytoimintojen tarkastus

32 13 Informaatio 130 Tässä osiossa on tietoja lisävarusteista, kameran tekniset tiedot ja muita hyödyllisiä kuvaustietoja. Perustietoa kortista Sopivat kortit Kortin alustaminen Paristo ja laturi Laturin käyttö ulkomailla Vaihdettavat objektiivit Vaihdettavat M.ZUIKO DIGITAL -objektiivit M.ZUIKO DIGITAL -objektiivin tekniset tiedot Optisen etsimen käyttö (myytävänä erikseen) Ohjelmakäyrä (P-tila) Salamatäsmäysaika ja suljinaika Valotuksen varoitusnäyttö Kuvaustilassa asetettavat salamatilat Valkotasapaino värilämpötila Tallennustila ja tiedostokoko/muistiin mahtuva kuvamäärä Toiminnot, jotka voi rekisteröidä Omaan tilaan ja Käyttäjäkohtaisiin palautusasetuksiin Valikkohakemisto Tekniset tiedot TURVALLISUUSOHJEET Hakemisto

33 Pikaopas Kuvaaminen Kuvaaminen automaattisia asetuksia käyttäen Tarkennus ei onnistu Tarkennus yhdelle alueelle Valitun tehosteen tarkistaminen ennen kuvausta Pariston käyttöiän pidentäminen Otettavien kuvien lukumäärän lisääminen Kuvien ottaminen heikoissa valaistusolosuhteissa ilman salamaa Aseta toimintatilan valitsin asentoon A ja aloita kuvaaminen. s. 4 Käytä tarkennuksen lukitusta. s. 60 Valitse AF-tarkennuspiste ja ota kuva. s. 58 Minimikuvausetäisyys vaihtelee objektiivin mukaan. Siirry objektiivin minimikuvausetäisyydelle kohteesta s. 132 ja ota kuva. Kameralla on ehkä vaikeuksia tarkentaa kohteeseen automaattitarkennuksella. Lukitse tarkennus kohteen sijaintiin ennakkoon tai korjaa tarkennusaluetta käsitarkennuksella. Valitse AF-tarkennuspiste ja ota kuva käyttämällä haluamaasi AF-tarkennuspistettä. Käytä käsitarkennusta. Live-näkymän ja suurennetun kuvan käyttäminen voi helpottaa tarkennusta. Voit ottaa kuvan käyttämällä live-moninäyttöä, jossa voit vertailla valkotasapainon tai valotuksen korjauksen vaikutusta. Esikatselutoiminnon avulla voit tarkistaa syväterävyyden valitulla aukkoarvolla. [TEST PICTURE]-toiminnon avulla voit tarkistaa kuvan LCD-näyttöruudussa kuvaa kortille tallentamatta. Laukaisimen painaminen puoliväliin ja kuvien pitkäaikainen katseleminen kuluttaa merkittävästi pariston virtaa. Näiden toimintojen käytön rajoittaminen pidentää pariston käyttöikää. [SLEEP]-toiminnolla voit siirtää kameran virransäästötilaan nopeammin. Vähennä pikselimäärä- ja pakkaussuhdeasetuksia. s. 57, s. 60, s. 125 s. 58 s. 40, s. 42, s. 57 s. 42 s. 48 s. 100 k s. 103 s. 64, s. 108 Lisää ISO-herkkyyttä. s

34 Kuvien ottaminen siten, että valkoiset aiheet eivät ole liian kirkkaita tai mustat aiheet eivät ole liian tummia Yksisävyisten kuvien ottaminen Kohteen kuvaaminen vastavalossa Vastavaloon kuvatun tumman kuvan kirkastaminen Taustaltaan epätarkkojen kuvien ottaminen Kohteen liikkeen pysäyttävien tai liikkeen vaikutelman luovien kuvien ottaminen Oikeanväristen kuvien ottaminen Kuvien ottaminen siten, että valkoiset ovat valkoisia ja mustat ovat mustia Ota kuva tarkistamalla histogrammi. s. 41 Ota kuva tarkistamalla suljinajan ja aukkoarvon näytöt. Jos ne vilkkuvat, valotus ei ole optimaalinen. Valitse sävyntoistoasetukseksi [AUTO]. Aiheet, joissa on vahvakontrastisia alueita, säädetään automaattisesti. s , s. 137 s. 72 Säädä valotuksen korjausta. s. 50 Valitse [PICTURE MODE]-asetukseksi [MONOTONE]. Voit ottaa mustavalkoisia, seepian värisiä sekä s. 71 punertavia, sinertäviä ja vihertäviä yksisävyisiä kuvia. Otetut kuvat voidaan muuntaa mustavalkoisiksi tai seepian värisiksi kuviksi. s. 89 Valitse taidesuodattimen asetukseksi [GRAINY LM]. s. 5 Valitse sävyntoistoasetukseksi [AUTO]. s. 72 Mittaa kohteen valotus pistemittauksella kuvan keskellä. Jos kohde ei ole kuvan keskellä, lukitse valotus AE-lukituksella, vaihda kuvakompositiota ja ota kuva. Voit säätää kuvaa [JPEG EDIT]-toiminnon [SHADOW ADJ]-asetuksella. Käytä A (kuvaus aukonsäädöllä) -tilaa ja pienennä aukkoarvoa niin paljon kuin mahdollista. Voit lisätä taustan epätarkkuutta kuvaamalla kohteen läheltä. Ota kuva käyttämällä S (kuvaus suljinajan säädöllä)-tilaa. Määritä valkotasapainoasetus valonlähteen mukaan. Voit myös hienosäätää asetuksia. WB-haarukoinnilla voit ottaa 3 9 kuvan sarjan, jonka jokaisessa kuvassa on käytetty eri valkotasapainoasetusta. Näin voit ottaa valkotasapainoltaan mieltymyksiäsi vastaavia kuvia ilman asetusten hienosäätöä. Käytä pistemittauksessa vaaleiden tai tummien alueiden säätöä. Jos kohde ei ole kuvan keskellä, lukitse valotus AE-lukituksella, vaihda kuvakompositiota ja ota kuva. Säädä valotuksen korjausta. Jos et ole varma valotuksen korjausarvosta, kannattaa käyttää AE-haarukointia. Valitse tilannekohtaiseksi ohjelmaksi [HIGH KEY] tai [LOW KEY] ja ota kuva. s. 49, s. 51 s. 89 s. 45 s. 46 s. 67 s. 70 s. 49, s. 51 s. 50, s. 52 s. 5 34

35 Kohinattomien kuvien ottaminen LCD-näyttöruudun optimointi Kameran tärähdyksen vähentäminen Kuvien ottaminen tarkistamalla kameran taso Valitse [NOISE REDUCT.]-asetukseksi [AUTO] tai [ON]. s. 107 Jos haluat ottaa kuvia pimeässä, valitse [NOISE LTER]-asetukseksi [HIGH]. s. 107 Voit säätää LCD-näyttöruudun kirkkautta. s. 94 Valitse live-näkymän käytön aikana [LIVE VIEW BOOST] -asetukseksi [ON], jolloin kohde on helpompi nähdä, s. 104 sillä valotus ei heijastu LCD-näyttöruudusta. Ota kuvanvakaajatoiminto käyttöön. s. 62 Pidä kamera vakaana, kun painat laukaisinta. Kun käytät pitkää suljinaikaa, vakauta kamera s. 17 käyttämällä jalustaa tai muulla vastaavalla tavalla. Käytä ulkoista salamaa. s. 75 Valitse tilannekohtaisen ohjelman asetukseksi [DIS MODE]. s. 5 Lisää ISO-herkkyyttä. Säädä [AUTO]-asetusta käytettäessä [AUTO]-arvon yläraja korkeammaksi. Itselaukaisimen avulla voit vähentää laukaisinta painettaessa esiintyvää kameran tärähtämistä. Tasonilmaisimen avulla voit tarkistaa, onko kamera vaakasuorassa. Näytä apuviivat live-näkymässä. Rajaa kuva siten, että aihe ja apuviivat ovat vaaka- ja pystysuunnassa kohdakkain. s. 53, s. 105 s. 62 s. 104 s

36 Katselu Kuvan näyttäminen kuvan ottamisen jälkeen Kuvan näyttäminen kuvan ottamisen jälkeen ja tarpeettomien kuvien poistaminen Kohteen tarkennuksen tarkistaminen Halutun kuvan etsiminen nopeasti Kuvien katseleminen TV:ssä Aseta [REC VIEW]. Voit määrittää, kuinka monta sekuntia kuva näkyy näytössä. Valitse [REC VIEW]-asetukseksi [AUTO q]. Kamera siirtyy kuvan ottamisen jälkeen automaattisesti katselutilaan, jolloin voit poistaa kuvan. s. 95 s. 95 Tarkista kohteen tarkennus lähikatselun avulla. s. 81 Hakemistonäytössä voit tehdä hakuja kuvan hakemistosta. Kalenterinäytössä voit tehdä hakuja kuvauspäivämäärän mukaan. Käytä AV-kaapelia tai HDMI-minikaapelia (saatavana kaupoista) tallennettujen kuvien katseluun TV:stä. Voit katsella kuvia myös diaesityksenä. s. 82 s. 82 s. 87 Asetukset Asetusten tallentaminen Valikkonäytön kielen vaihtaminen [RESET] ei palauta kaikkien toimintojen tehdasasetuksia. Voit rekisteröidä kameran kaksi asetusta [CUSTOM RESET]-kohtaan. Vaikka asetuksia muutetaan, rekisteröidyt asetukset voidaan palauttaa nollaamalla asetukset. Voit rekisteröidä kameran kaksi nykyistä asetusta [MY MODE SETUP]-kohtaan. Liitä Oma tila <-painikkeeseen, niin voit käyttää kyseistä toimintoa helposti kuvauksen aikana. s. 96 s. 101 Voit vaihtaa näytön kielen. s. 94 [RESET] ei palauta seuraavien toimintojen tehdasasetuksia. Muuta asetuksia valikosta. Voit tarkistaa oletusasetukset kohdasta Valikkohakemisto (gs. 142). RESET1, RESET2 (Käyttäjäkohtainen palautus)/ PICTURE MODE/X/W/s/DIAL FUNCTION/ DIAL DIRECTION/MY MODE SETUP/VIDEO OUT/ ISO-AUTO/>/EDIT LENAME/dpi SETTING/ EXPOSURE SHIFT/f WARNING LEVEL s. 96, s

37 1 Live-näkymän käyttö LCD-näyttöruudussa kuvattavan kohteen näkymää kutsutaan live-näkymäksi. Näyttöruudulta voi kuvaa otettaessa tarkastaa valotuksen ja valkotasapainon. Live-näkymän aikana käytettävissä olevat toiminnot Live-näkymän aikana voidaan käyttää seuraavia toimintoja. Tarkennus live-näkymän aikana Kuvan ottaminen tarkennuksen lukituksella gs. 60 Kuvan ottaminen säätämällä tarkennusta käsin gs. 40 Kuvan ottaminen tarkentamalla kasvoihin gs. 39 Kuvan ottaminen tarkistamalla tarkennus suurentamalla tarkennusaluetta gs. 42 Kuvan ottaminen vaikutuksen tarkistaen Kuvan ottaminen valotuksen korjauksen tai valkotasapainon vaikutuksen vertailun jälkeen gs. 42 Panoraamakuvan ottaminen gs. 43 LCD-näyttöruudun ilmoitusten vaihtaminen Informaationäytön sammuttaminen/histogrammin tai apuviivojen näyttäminen gs. 41 Kuvan tarkastaminen näyttöruudulla hämärässäkin valossa gs Live-näkymän käyttö x Huomaa Jos näyttöruudussa on erittäin valovoimainen kohde, kuva saattaa olla näytössä tumma, mutta se tallentuu kuitenkin normaalisti. Jos live-näkymää käytetään pitkiä aikoja, kuvantallentimen lämpötilan nousu aiheuttaa sen, että erittäin ISO-herkissä kuvissa esiintyy kohinaa ja ne ovat väriltään epätasaisia. Vähennä joko ISO-herkkyyttä tai kytke kamera pois päältä joksikin aikaa. Live-näkymän toimintatapa Live-näkymän aikana LCD-näyttöruudussa näkyy sama kuva kuin minkä kuvantallennin (Live MOS -kenno/kuvantaja) on vastaanottanut kuvaamista varten. Tällä tavalla voit tarkistaa LCD-ruudusta valotuksen korjauksen tai valkotasapainon vaikutukset. Voit myös suurentaa osaan kohteesta tarkentaaksesi siihen tai näyttää apuviivat, joiden avulla voit varmistaa, että kompositio on suorassa. 37

38 Kuvan ottaminen live-näkymän avulla Paina laukaisin puoliväliin, kun haluat suorittaa automaattisen tarkennuksen kuvantajalaitteen avulla. 1Live-näkymän käyttö 1 Paina laukaisin puoliväliin. Kun tarkennus lukitaan, AF-merkkivalo (( tai n) ja AF-kohdistusmerkki syttyvät. (: Nopea Imager AF -yhteensopiva objektiivi, joka on Micro Four Thirds- tai Four Thirds -järjestelmän objektiivi* n: Muu Four Thirds -järjestelmän objektiivi Tarkista tarkennus LCD-näyttöruudusta. Voit suurentaa näkymän ja hienosäätää tarkennusta. g Käyttö suurennettaessa kuva näytölle (s. 42) 2 Paina laukaisin pohjaan kuvan ottamiseksi. Voit tallentaa ääntä ottamasi kuvan mukana. g Äänen lisääminen stillkuviin (s. 90) P AF-merkkivalo L N 250 F AF-kohdistusmerkki VIHJEITÄ Tarkennuksen säätäminen käsin: j Käännä [S-AF+MF]-tilassa tai [MF]-tilassa tarkennusrengasta kohteen suurentamista ja tarkennusta varten. g MF ASSIST (s. 98) * Ajankohtaiset tiedot Hi-Speed Imager AF -toiminnon kanssa yhteensopivista Four Thirds -objektiiveista saat Olympuksen kotisivuilta. 38

39 Kasvojen tunnistustoiminnon käyttö Kun [g FACE DETECT]-asetukseksi valitaan [ON], kamera tunnistaa ihmisten kasvot kuvasta ja säätää tarkennusta sekä mittausta automaattisesti. Suorapainike Live-ohjaus < (Asetus vaihtuu aina silloin, kun painiketta painetaan.) i j: [g FACE DETECT] 1 Erikoisohjauspaneeli Valikko i INFO k [g FACE DETECT] MENU [c] [U] [g FACE DETECT] Ennen kuin <-painike on käytettävissä, [Fn FACE DETECT] on määritettävä valikossa etukäteen. g ; FUNCTION (s. 100) Kun [g FACE DETECT] -asetukseksi on valittu [ON] <-painikkeen ollessa käytössä, seuraaville toiminnoille valitaan automaattisesti parhaat mahdolliset asetukset henkilökuvausta varten. Live-näkymän käyttö Toiminto Asetus Ks. sivu METERING (mittaus) e s. 49 GRADATION (jyrkkyys) AUTO s. 72 AF MODE S-AF s. 56 AF AREA B s Jos kamera tunnistaa kasvot, kyseiseen kohtaan ilmestyy kehys. Kun painat laukaisinta, kamera tarkentaa kasvojen tunnistuskehyksen kohtaan (jos M on valittu kohdassa [AF AREA], kamera tarkentaa siihen kohtaan). x Huomaa Sarjakuvausta käytettäessä kasvojen tunnistus toimii vain ensimmäisen kuvan aikana. Kamera ei kaikkien kohteiden tapauksessa välttämättä tunnista kasvoja oikein. P L N 250 F

40 Kuvan ottaminen käsitarkennuksella Voit ottaa kuvan tarkentamalla käsin ja tarkistamalla samalla tarkennuksen LCD-näyttöruudusta. 1Live-näkymän käyttö 1 Valitse AF-tilaksi [S-AF+MF] tai [MF]. g AF-tilan valinta (s. 56) 2 Säädä tarkennus kääntämällä tarkennusrengasta. [S-AF+MF]-tilassa voit kääntää tarkennusrengasta ja hienosäätää tarkennuksen ennen kuvan ottamista, kun painat ensin laukaisimen puoliväliin tai painat AEL/AFL-painiketta. Voit poistaa zoomausnäytön käytöstä. g Käyttö suurennettaessa kuva näytölle (s. 42) Voit myös estää suurennetun näkymän. g MF ASSIST (s. 98) Kuvasuhteen asettaminen Voit muuttaa kuvasuhdetta (kuvan vaaka- ja pystysivun keskinäistä suhdetta), kun otat kuvia live-näkymässä. Voit valita kuvasuhteeksi [4:3] (vakio), [16:9], [3:2] tai [6:6]. JPEG-kuvat rajataan ja tallennetaan kuvasuhteen mukaan. Valikko MENU [W] [IMAGE ASPECT] x Huomaa RAW-kuvia ei rajata, vaan ne tallennetaan kuvaushetkellä käytettävillä kuvasuhdetiedoilla. RAW-kuvia katseltaessa niiden ympärillä näkyy kuvasuhdetta vastaava reunus. VIHJEITÄ Tallennettujen kuvien kuvasuhteen muuttaminen: j Voit muuttaa kuvasuhdetta vain silloin, jos kuvan kuvasuhteeksi on valittu [4:3]. g Stillkuvien muokkaus (s. 89) Tallennettujen kuvien rajaaminen: j Voit rajata kuvia vain silloin, jos kuvan kuvasuhteeksi on valittu [4:3]. g Stillkuvien muokkaus (s. 89) 40

41 Informaationäytön muuttaminen Voit INFO-painiketta toistuvasti painamalla muuttaa näyttöruudussa näkyvää informaationäyttöä. Voit muuttaa näyttöruudussa näkyviä tietoja kääntämällä päävalitsinta ja painamalla samalla INFO-painiketta. P Informaationäyttö päällä Histogramminäyttö P P Zoomausnäyttö (gs. 42) 1 P L N 250 F *2 250 F F Live-näkymän käyttö 250 F Asteikkonäyttö *1 Pelkkä kuva WB/F SET Moninäyttö (gs. 42) *1 Kohdassa [INFO SETTING] (gs. 104) voit myös valita apuviivanäytöksi [w] tai [x]. *2 Päällekkäiskuvauksessa (gs. 54) tietonäyttöön avautuu päällekkäisvalotusnäyttö. Kun [LEVEL GAUGE]-asetukseksi (gs. 104) on valittu [ON], tietonäyttöön avautuu digitaalinen tasonäyttö. VIHJEITÄ Voit siirtyä usein käytettyyn näyttöön nopeasti seuraavasti: j Voit piilottaa tietonäytön kaikissa tiloissa Tietonäyttö käytössä -tilaa lukuun ottamatta. g INFO SETTING (s. 104) Histogrammin tulkinta j Seuraavassa esitetään miten tätä histogramminäyttöä helposti luetaan. 1 Jos kuvio näyttää tässä paljon huippuja, kuvasta tulee 1 pääasiassa musta. 2 Jos kuvio näyttää tässä paljon huippuja, kuvasta tulee pääasiassa valkoinen. 3 Vihreällä merkitty osa histogrammissa näyttää luminanssin jakautumisen pistemittausalueen sisällä

42 Kuvan ottaminen vaikutusta vertaillen Voit tarkistaa valotuksen korjauksen tai valkotasapainon vaikutuksen neljään osaan jaetulla näytöllä. 1Live-näkymän käyttö 1 Avaa moninäyttö painamalla INFO-painiketta useamman kerran. g Informaationäytön muuttaminen (s. 41) Valotuksen korjauksen vertailunäyttö avautuu. Siirry valkotasapainon vertailunäyttöön painamalla f. Vaihda näyttöä painamalla fg. 2 Valitse asetuksen arvo hi-painikkeella tai valitsimella ja paina i-painiketta. Voit ottaa kuvan määritetyllä arvolla. x Huomaa Valotuksen korjaus ei ole mahdollista M-tilassa. Tätä toimintoa ei voi käyttää A-, ART- tai SCN-tiloissa. Käyttö suurennettaessa kuva näytölle WB/F SET Kohde on mahdollista suurentaa näyttöön. Kuvan suurentaminen MF-tilassa helpottaa tarkennuksen valitsemista ja säätöä. P i-painike L N 250 F x 1 Avaa zoomausnäyttö painamalla INFO-painiketta useamman kerran. g Informaationäytön muuttaminen (s. 41) Suurennuskehys tulee näyttöön. 2 Käytä k kehyksen siirtämiseksi ja paina painiketta i. Kehyksen sisällä oleva alue suurentuu näyttöön. Paina ja pidä painiketta i suurennuskehyksen palauttamiseksi takaisin keskelle siirtämisen jälkeen. 3 Käännä lisävalitsinta suurennuksen muuttamiseksi (7x/10x). k-painikkeella voit vierittää ruutua myös suurennuksen aikana. Voit peruuttaa zoomausnäytön käytön painamalla i-painiketta. 42

43 Panoraamakuvaus Voit nauttia helposti panoraamakuvauksesta. OLYMPUS Masteria (CD-ROM-levyllä) käyttämällä voidaan liittää reuna-alueiltaan yhteneväisiä kuvia yhteen ja näin luoda yhtenäinen panoraamakuva. Panoraamakuvaus on mahdollista käyttäen korkeintaan 10 kuvaa. 250 F5.6 [ 2 ] [ 3 ] 1 38 Yritä parhaasi mukaan saada yhteiset reuna-alueet kuviin mukaan, kun kuvaat kohdettasi. 1 Valitse tila. g Taidesuodattimen/tilannekohtaisen ohjelman määrittäminen (s. 5) 2 Käytä k määrittelemään liitoksien suuntaa ja kuvaa sitten kohdetta huomioiden yhteiset reuna-alueet. i : Liittää seuraavan kuvan oikealle. h : Liittää seuraavan kuvan vasemmalle. f : Liittää seuraavan kuvan ylös. g: Liittää seuraavan kuvan alas. Kuvaa kohdetta vaihtaen kuvakulmaa siten, että jää yhteisiä alueita. Tarkkuus, valotus jne. määräytyvät ensimmäisessä kuvassa. Merkki g (varoitus) ilmestyy näyttöön, kun olet ottanut kaikki 10 kuvaa. Painikkeen i painaminen ennen ensimmäisen kuvan ottoa palauttaa tilannekohtaisen ohjelman valikon. Painikkeet i painaminen kuvaamisen aikana päättää yhden panoraamakuvauksen jakson ja mahdollistaa seuraavan aloittamisen. x Huomaa Panoraamakuvauksen aikana ei aikaisemmin otettua kuvaa voi palauttaa asemakohdistusta varten. Käytä kuvissa olevia kehyksiä tai muita näytön merkkejä apuna ja aseta kuvakulma siten, että kuviin tarkoitetut yhteiset alueet sijaitsevat näiden kehysten sisäpuolella. EXIT EXIT Live-näkymän käyttö 43

44 2 Valotus Ohjelmakuvaus Kamera asettaa automaattisesti optimaaliset suljinajan ja himmenninaukon koon kohteen kirkkaudesta riippuen. Aseta toimintatilan valitsin asentoon P. Kun laukaisin on painettu puoliväliin, suljinaika ja aukkoarvo näkyvät LCD-näyttöruudussa. Kuvaustila 2Valotus P LCD-näyttöruutu AF-merkkivalo Suljinaika L N 250 F Aukkoarvo Ohjelmanmuutos (%) Kun käännät päävalitsinta (tai lisävalitsinta) P-tilassa, voit muuttaa suljinajan ja himmenninaukon yhdistelmää ja samalla säilyttää optimaalisen valotuksen. g Ohjelmakäyrä (P-tila) (s. 136) Ohjelmanmuutos-asetus ei poistu kuvaamisen päätyttyä. Voit peruuttaa asetukset kääntämällä päävalitsinta (tai lisävalitsinta), kunnes kuvaustilan merkki % LCD-näyttöruudussa vaihtuu merkiksi P. Vaihtoehtoisesti voit kytkeä virran pois. Ohjelmanmuutos ei ole käytettävissä, kun käytetään salamaa. Ohjelmanmuutos 250 F VIHJEITÄ Suljinaika ja aukkoarvo vilkkuvat: j Optimaalista valotusta ei ole mahdollista saavuttaa. Lisätietoja kohdassa Valotuksen varoitusnäyttö (gs. 137). Ps L N 44

45 Kuvaus aukonsäädöllä Kamera asettaa automaattisesti optimaalisen suljinajan valitsemallesi aukkoarvolle. Kun avaat aukkoa (aukkoarvo pienenee), kamera tarkentaa lyhyemmällä alueella (pieni syväterävyys) ja saa aikaan kuvan, jonka tausta on epätarkka. Kun suljet aukkoa (aukkoarvo suurenee), kamera tarkentaa pitemmällä alueella. Käytä tätä toimintotapaa, kun haluat muuttaa taustan tarkkuuden esitystä. Kun aukkoarvo (f-arvo) on pienentynyt Kun aukkoarvo (f-arvo) on suurentunut 2 Aseta toimintatilan valitsin asentoon A ja säädä aukkoarvo kääntämällä päävalitsinta (tai lisävalitsinta). Valotus Sulje aukkoa (f-arvo kasvaa) A 250 F5.6 L N 38 Aukkoarvo Avaa aukkoa (f-arvo pienenee) VIHJEITÄ Tarkista syväterävyys valitulla aukkoarvolla: j Katso Esikatselutoiminto (gs. 48). Voit muuttaa valotuksen korjauksen porrastusta seuraavasti: j Valotusta voidaan muuttaa 1/3 EV:n, 1/2 EV:n tai 1 EV:n portain. g EV STEP (s. 105) Suljinaika vilkkuu: j Optimaalista valotusta ei ole mahdollista saavuttaa. Lisätietoja kohdassa Valotuksen varoitusnäyttö (gs. 137). 45
