1 EF300mm f/4l IS USM FIN Käyttöohjeet

2 Kiitämme Canon-tuotteen hankinnasta. Canon EF300mm f/4l IS USM objektiivi on EOS -kameroille kehitetty tehokas telezoomobjektiivi, joka on varustettu kuvan vakaajalla. IS tarkoittaa Image Stabilizer (kuvan vakaaja). USM on lyhennys sanoista Ultasonic Motor (ultraäänimoottori). Näissä käyttöohjeissa käytetyt selitykset Varoitus kameran tai objektiivin vikatoiminnan tai vahingoittumisen estämiseksi. Lisähuomautuksia objektiivin käytöstä ja kuvaamisesta. Ominaisuudet 1. Kuvan vakaaja antaa kaksi pistettä nopeampaa suljinnopeutta vastaavan tehosteen*. Objektiivissa on myös toinen kuvan vakaajan muoto, joka on säädetty erityisesti sellaista kuvaustapaa varten, jossa liikkuvia kohteita kuvataan niitä seuraamalla. 2. UD-linssielementtien ansiosta kuvanlaatu on erinomainen. 3. Ultraäänimoottori (USM) mahdollistaa nopean ja hiljaisen automaattitarkennuksen. 4. Manuaalinen tarkennus käytettävissä sen jälkeen, kun kohde on tarkennettu automaattitarkennuksella (ONE SHOT AF). 5. Loittorenkaiden EF1,4X ll and EF2X ll käyttö mahdollista. * Perustuen [1/polttoväli] sekunti. Yleensä tarvitaan [1/polttoväli] sekunti tai nopeampi suljinnopeus kameran värinän estämiseen. FIN-1

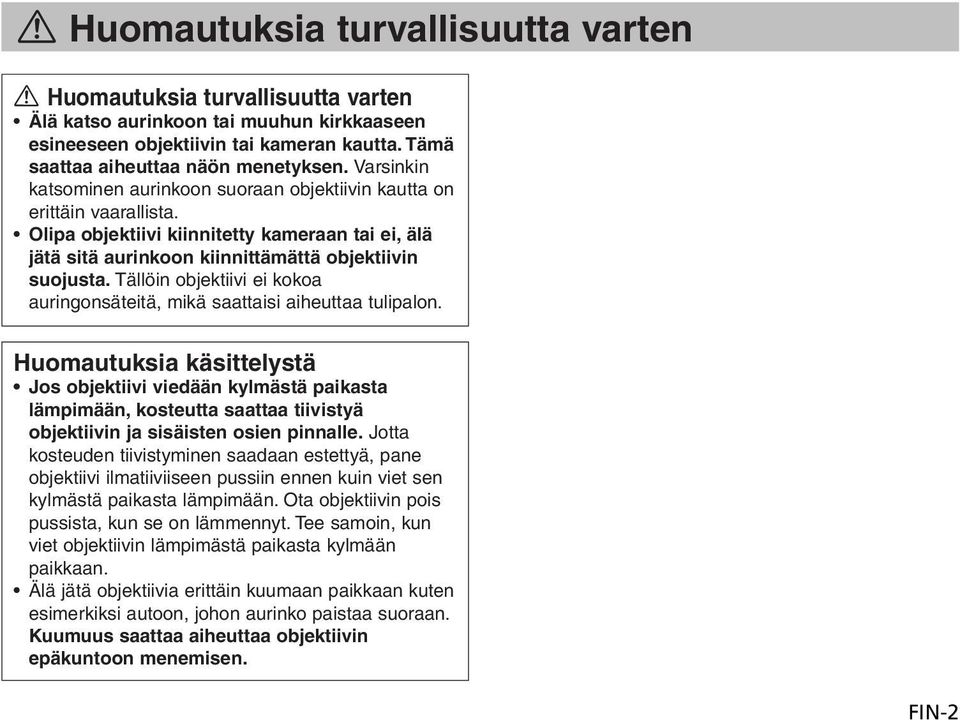

3 a Huomautuksia turvallisuutta varten a Huomautuksia turvallisuutta varten Älä katso aurinkoon tai muuhun kirkkaaseen esineeseen objektiivin tai kameran kautta. Tämä saattaa aiheuttaa näön menetyksen. Varsinkin katsominen aurinkoon suoraan objektiivin kautta on erittäin vaarallista. Olipa objektiivi kiinnitetty kameraan tai ei, älä jätä sitä aurinkoon kiinnittämättä objektiivin suojusta. Tällöin objektiivi ei kokoa auringonsäteitä, mikä saattaisi aiheuttaa tulipalon. Huomautuksia käsittelystä Jos objektiivi viedään kylmästä paikasta lämpimään, kosteutta saattaa tiivistyä objektiivin ja sisäisten osien pinnalle. Jotta kosteuden tiivistyminen saadaan estettyä, pane objektiivi ilmatiiviiseen pussiin ennen kuin viet sen kylmästä paikasta lämpimään. Ota objektiivin pois pussista, kun se on lämmennyt. Tee samoin, kun viet objektiivin lämpimästä paikasta kylmään paikkaan. Älä jätä objektiivia erittäin kuumaan paikkaan kuten esimerkiksi autoon, johon aurinko paistaa suoraan. Kuumuus saattaa aiheuttaa objektiivin epäkuntoon menemisen. FIN-2

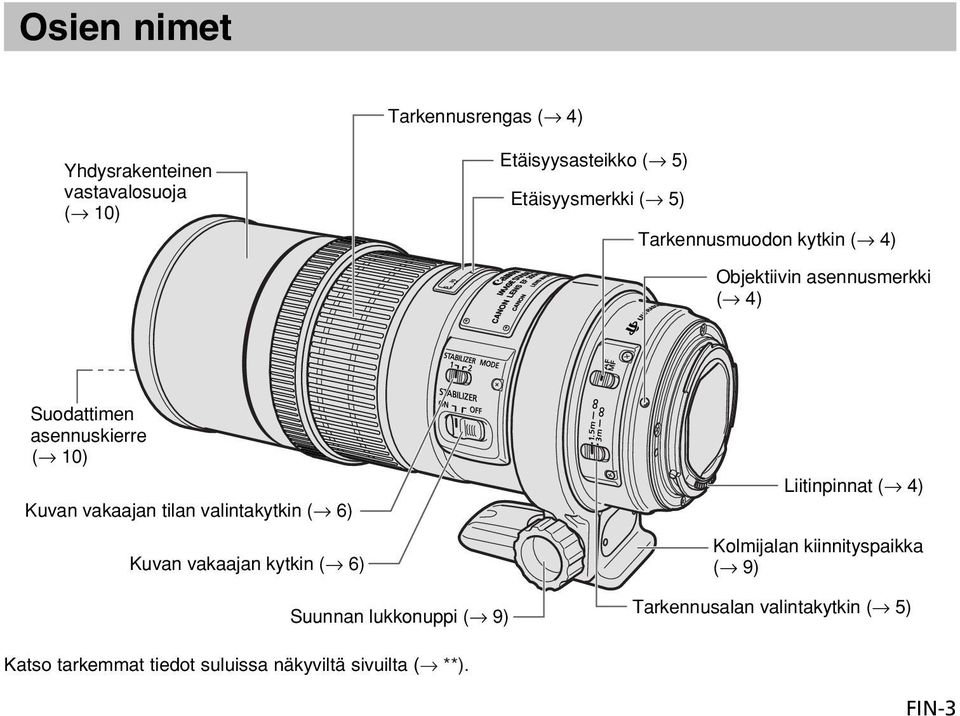

4 Osien nimet Tarkennusrengas ( 4) Yhdysrakenteinen vastavalosuoja ( 10) Etäisyysasteikko ( 5) Etäisyysmerkki ( 5) Tarkennusmuodon kytkin ( 4) Objektiivin asennusmerkki ( 4) Suodattimen asennuskierre ( 10) Kuvan vakaajan tilan valintakytkin ( 6) Kuvan vakaajan kytkin ( 6) Suunnan lukkonuppi ( 9) Liitinpinnat ( 4) Kolmijalan kiinnityspaikka ( 9) Tarkennusalan valintakytkin ( 5) Katso tarkemmat tiedot suluissa näkyviltä sivuilta ( **). FIN-3

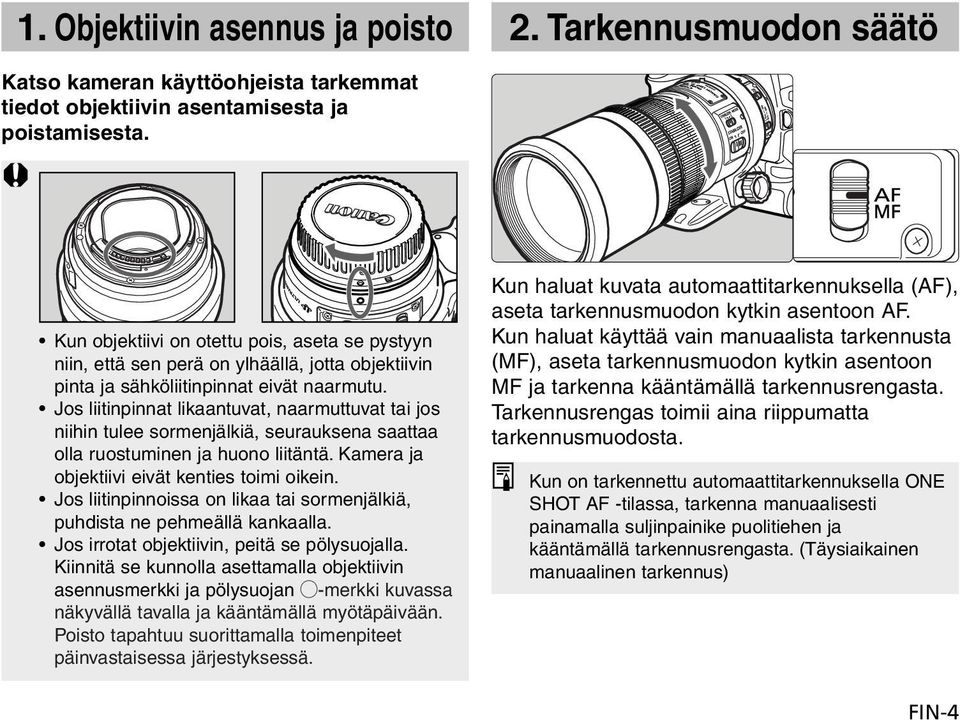

5 1. Objektiivin asennus ja poisto 2. Tarkennusmuodon säätö Katso kameran käyttöohjeista tarkemmat tiedot objektiivin asentamisesta ja poistamisesta. Kun objektiivi on otettu pois, aseta se pystyyn niin, että sen perä on ylhäällä, jotta objektiivin pinta ja sähköliitinpinnat eivät naarmutu. Jos liitinpinnat likaantuvat, naarmuttuvat tai jos niihin tulee sormenjälkiä, seurauksena saattaa olla ruostuminen ja huono liitäntä. Kamera ja objektiivi eivät kenties toimi oikein. Jos liitinpinnoissa on likaa tai sormenjälkiä, puhdista ne pehmeällä kankaalla. Jos irrotat objektiivin, peitä se pölysuojalla. Kiinnitä se kunnolla asettamalla objektiivin asennusmerkki ja pölysuojan K-merkki kuvassa näkyvällä tavalla ja kääntämällä myötäpäivään. Poisto tapahtuu suorittamalla toimenpiteet päinvastaisessa järjestyksessä. Kun haluat kuvata automaattitarkennuksella (AF), aseta tarkennusmuodon kytkin asentoon AF. Kun haluat käyttää vain manuaalista tarkennusta (MF), aseta tarkennusmuodon kytkin asentoon MF ja tarkenna kääntämällä tarkennusrengasta. Tarkennusrengas toimii aina riippumatta tarkennusmuodosta. Kun on tarkennettu automaattitarkennuksella ONE SHOT AF -tilassa, tarkenna manuaalisesti painamalla suljinpainike puolitiehen ja kääntämällä tarkennusrengasta. (Täysiaikainen manuaalinen tarkennus) FIN-4

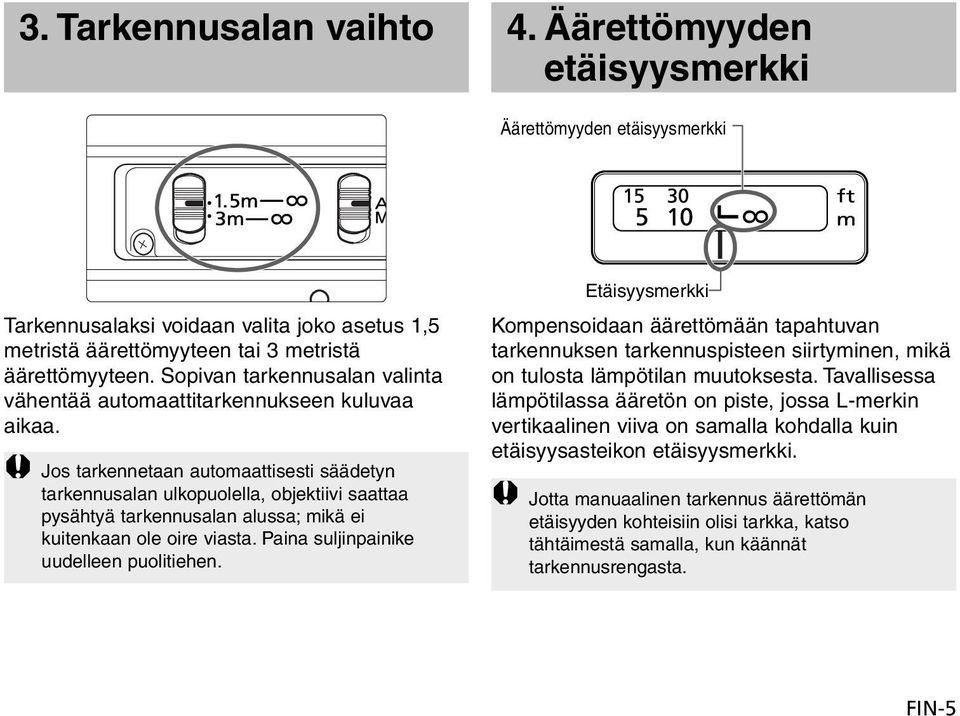

6 3. Tarkennusalan vaihto 4. Äärettömyyden etäisyysmerkki Äärettömyyden etäisyysmerkki Tarkennusalaksi voidaan valita joko asetus 1,5 metristä äärettömyyteen tai 3 metristä äärettömyyteen. Sopivan tarkennusalan valinta vähentää automaattitarkennukseen kuluvaa aikaa. Jos tarkennetaan automaattisesti säädetyn tarkennusalan ulkopuolella, objektiivi saattaa pysähtyä tarkennusalan alussa; mikä ei kuitenkaan ole oire viasta. Paina suljinpainike uudelleen puolitiehen. Etäisyysmerkki Kompensoidaan äärettömään tapahtuvan tarkennuksen tarkennuspisteen siirtyminen, mikä on tulosta lämpötilan muutoksesta. Tavallisessa lämpötilassa ääretön on piste, jossa L-merkin vertikaalinen viiva on samalla kohdalla kuin etäisyysasteikon etäisyysmerkki. Jotta manuaalinen tarkennus äärettömän etäisyyden kohteisiin olisi tarkka, katso tähtäimestä samalla, kun käännät tarkennusrengasta. FIN-5

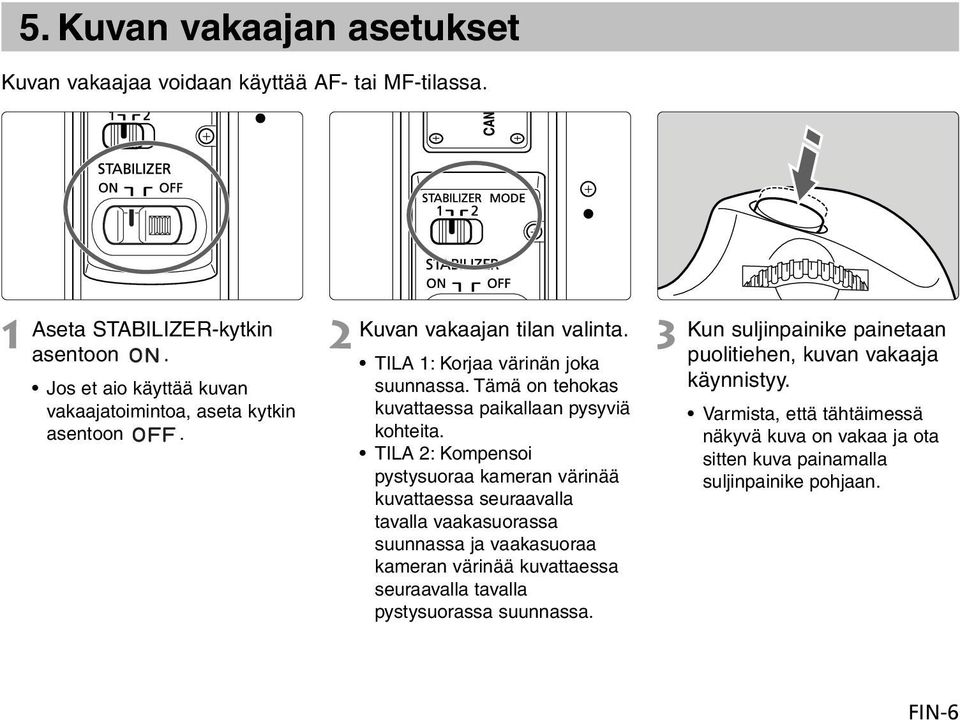

7 5. Kuvan vakaajan asetukset Kuvan vakaajaa voidaan käyttää AF- tai MF-tilassa. Aseta STABILIZER-kytkin asentoon. Jos et aio käyttää kuvan vakaajatoimintoa, aseta kytkin asentoon. Kuvan vakaajan tilan valinta. TILA 1: Korjaa värinän joka suunnassa. Tämä on tehokas kuvattaessa paikallaan pysyviä kohteita. TILA 2: Kompensoi pystysuoraa kameran värinää kuvattaessa seuraavalla tavalla vaakasuorassa suunnassa ja vaakasuoraa kameran värinää kuvattaessa seuraavalla tavalla pystysuorassa suunnassa. Kun suljinpainike painetaan puolitiehen, kuvan vakaaja käynnistyy. Varmista, että tähtäimessä näkyvä kuva on vakaa ja ota sitten kuva painamalla suljinpainike pohjaan. FIN-6

8 6. Vihjeitä kuvan vakaajan käytöstä Tämän objektiivin kuvan vakaaja vakauttaa kuvan tehokkaasti, kun kuvataan pitämällä kameraa kädessä seuraavanlaisissa olosuhteissa. TILA 1 TILA 2 Hämärässä valaistuksessa kuten iltahämärässä tai sisätiloissa Paikoissa kuten taidegallerioissa tai teattereissa, joissa kuvaus salamaa käyttämällä on kielletty Tilanteissa, joissa jalansija on epävakaa Tilanteissa, joissa nopeita suljinasetuksia ei voi käyttää Jos kuvataan jatkuvasti liikkuvaa kohdetta FIN-7

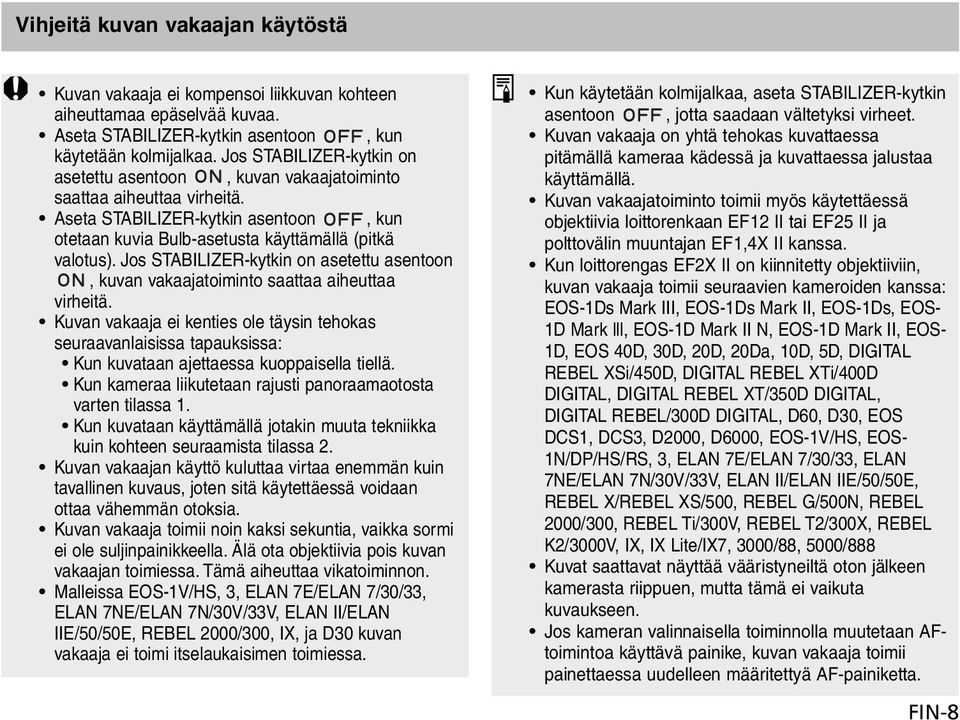

9 Vihjeitä kuvan vakaajan käytöstä Kuvan vakaaja ei kompensoi liikkuvan kohteen aiheuttamaa epäselvää kuvaa. Aseta STABILIZER-kytkin asentoon, kun käytetään kolmijalkaa. Jos STABILIZER-kytkin on asetettu asentoon, kuvan vakaajatoiminto saattaa aiheuttaa virheitä. Aseta STABILIZER-kytkin asentoon, kun otetaan kuvia Bulb-asetusta käyttämällä (pitkä valotus). Jos STABILIZER-kytkin on asetettu asentoon, kuvan vakaajatoiminto saattaa aiheuttaa virheitä. Kuvan vakaaja ei kenties ole täysin tehokas seuraavanlaisissa tapauksissa: Kun kuvataan ajettaessa kuoppaisella tiellä. Kun kameraa liikutetaan rajusti panoraamaotosta varten tilassa 1. Kun kuvataan käyttämällä jotakin muuta tekniikka kuin kohteen seuraamista tilassa 2. Kuvan vakaajan käyttö kuluttaa virtaa enemmän kuin tavallinen kuvaus, joten sitä käytettäessä voidaan ottaa vähemmän otoksia. Kuvan vakaaja toimii noin kaksi sekuntia, vaikka sormi ei ole suljinpainikkeella. Älä ota objektiivia pois kuvan vakaajan toimiessa. Tämä aiheuttaa vikatoiminnon. Malleissa EOS-1V/HS, 3, ELAN 7E/ELAN 7/30/33, ELAN 7NE/ELAN 7N/30V/33V, ELAN II/ELAN IIE/50/50E, REBEL 2000/300, IX, ja D30 kuvan vakaaja ei toimi itselaukaisimen toimiessa. Kun käytetään kolmijalkaa, aseta STABILIZER-kytkin asentoon, jotta saadaan vältetyksi virheet. Kuvan vakaaja on yhtä tehokas kuvattaessa pitämällä kameraa kädessä ja kuvattaessa jalustaa käyttämällä. Kuvan vakaajatoiminto toimii myös käytettäessä objektiivia loittorenkaan EF12 II tai EF25 II ja polttovälin muuntajan EF1,4X II kanssa. Kun loittorengas EF2X II on kiinnitetty objektiiviin, kuvan vakaaja toimii seuraavien kameroiden kanssa: EOS-1Ds Mark III, EOS-1Ds Mark II, EOS-1Ds, EOS- 1D Mark lll, EOS-1D Mark II N, EOS-1D Mark II, EOS- 1D, EOS 40D, 30D, 20D, 20Da, 10D, 5D, DIGITAL REBEL XSi/450D, DIGITAL REBEL XTi/400D DIGITAL, DIGITAL REBEL XT/350D DIGITAL, DIGITAL REBEL/300D DIGITAL, D60, D30, EOS DCS1, DCS3, D2000, D6000, EOS-1V/HS, EOS- 1N/DP/HS/RS, 3, ELAN 7E/ELAN 7/30/33, ELAN 7NE/ELAN 7N/30V/33V, ELAN II/ELAN IIE/50/50E, REBEL X/REBEL XS/500, REBEL G/500N, REBEL 2000/300, REBEL Ti/300V, REBEL T2/300X, REBEL K2/3000V, IX, IX Lite/IX7, 3000/88, 5000/888 Kuvat saattavat näyttää vääristyneiltä oton jälkeen kamerasta riippuen, mutta tämä ei vaikuta kuvaukseen. Jos kameran valinnaisella toiminnolla muutetaan AFtoimintoa käyttävä painike, kuvan vakaaja toimii painettaessa uudelleen määritettyä AF-painiketta. FIN-8

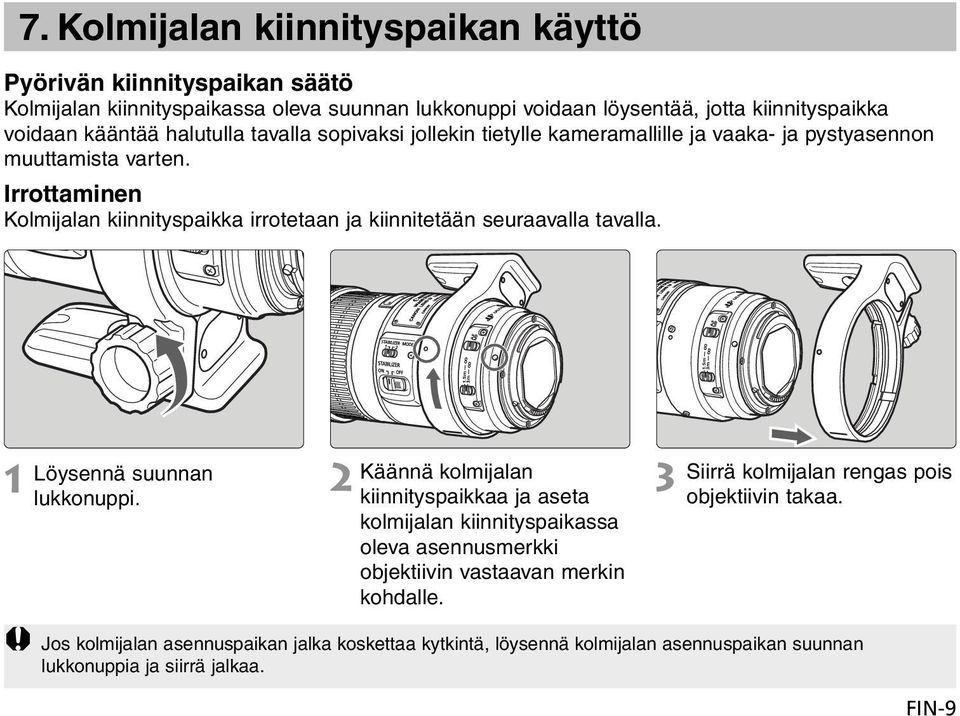

10 7. Kolmijalan kiinnityspaikan käyttö Pyörivän kiinnityspaikan säätö Kolmijalan kiinnityspaikassa oleva suunnan lukkonuppi voidaan löysentää, jotta kiinnityspaikka voidaan kääntää halutulla tavalla sopivaksi jollekin tietylle kameramallille ja vaaka- ja pystyasennon muuttamista varten. Irrottaminen Kolmijalan kiinnityspaikka irrotetaan ja kiinnitetään seuraavalla tavalla. Löysennä suunnan lukkonuppi. Käännä kolmijalan kiinnityspaikkaa ja aseta kolmijalan kiinnityspaikassa oleva asennusmerkki objektiivin vastaavan merkin kohdalle. Siirrä kolmijalan rengas pois objektiivin takaa. Jos kolmijalan asennuspaikan jalka koskettaa kytkintä, löysennä kolmijalan asennuspaikan suunnan lukkonuppia ja siirrä jalkaa. FIN-9

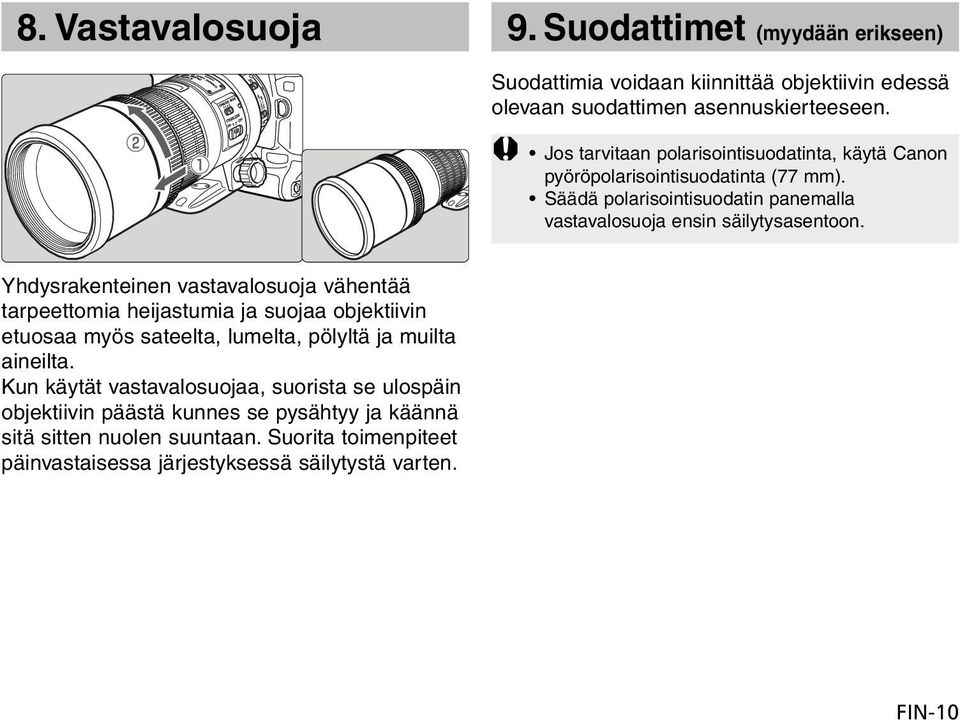

11 8. Vastavalosuoja 9. Suodattimet (myydään erikseen) Suodattimia voidaan kiinnittää objektiivin edessä olevaan suodattimen asennuskierteeseen. Jos tarvitaan polarisointisuodatinta, käytä Canon pyöröpolarisointisuodatinta (77 mm). Säädä polarisointisuodatin panemalla vastavalosuoja ensin säilytysasentoon. Yhdysrakenteinen vastavalosuoja vähentää tarpeettomia heijastumia ja suojaa objektiivin etuosaa myös sateelta, lumelta, pölyltä ja muilta aineilta. Kun käytät vastavalosuojaa, suorista se ulospäin objektiivin päästä kunnes se pysähtyy ja käännä sitä sitten nuolen suuntaan. Suorita toimenpiteet päinvastaisessa järjestyksessä säilytystä varten. FIN-10

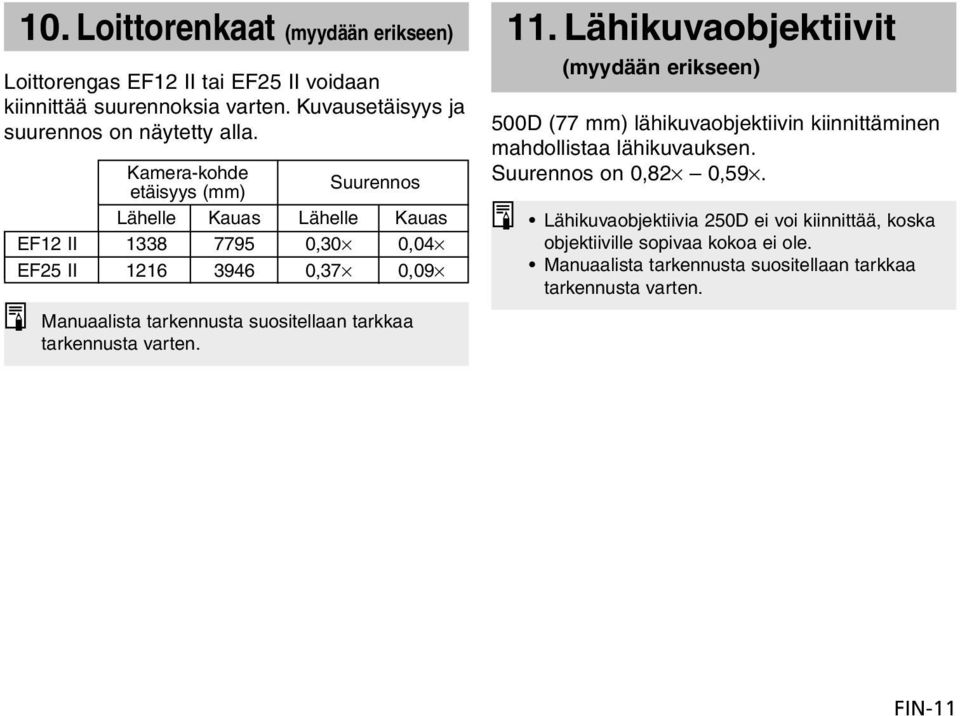

12 10. Loittorenkaat (myydään erikseen) Loittorengas EF12 II tai EF25 II voidaan kiinnittää suurennoksia varten. Kuvausetäisyys ja suurennos on näytetty alla. Kamera-kohde etäisyys (mm) Suurennos Lähelle Kauas Lähelle Kauas EF12 II ,30 0,04 EF25 II ,37 0,09 Manuaalista tarkennusta suositellaan tarkkaa tarkennusta varten. 11. Lähikuvaobjektiivit (myydään erikseen) 500D (77 mm) lähikuvaobjektiivin kiinnittäminen mahdollistaa lähikuvauksen. Suurennos on 0,82 0,59. Lähikuvaobjektiivia 250D ei voi kiinnittää, koska objektiiville sopivaa kokoa ei ole. Manuaalista tarkennusta suositellaan tarkkaa tarkennusta varten. FIN-11

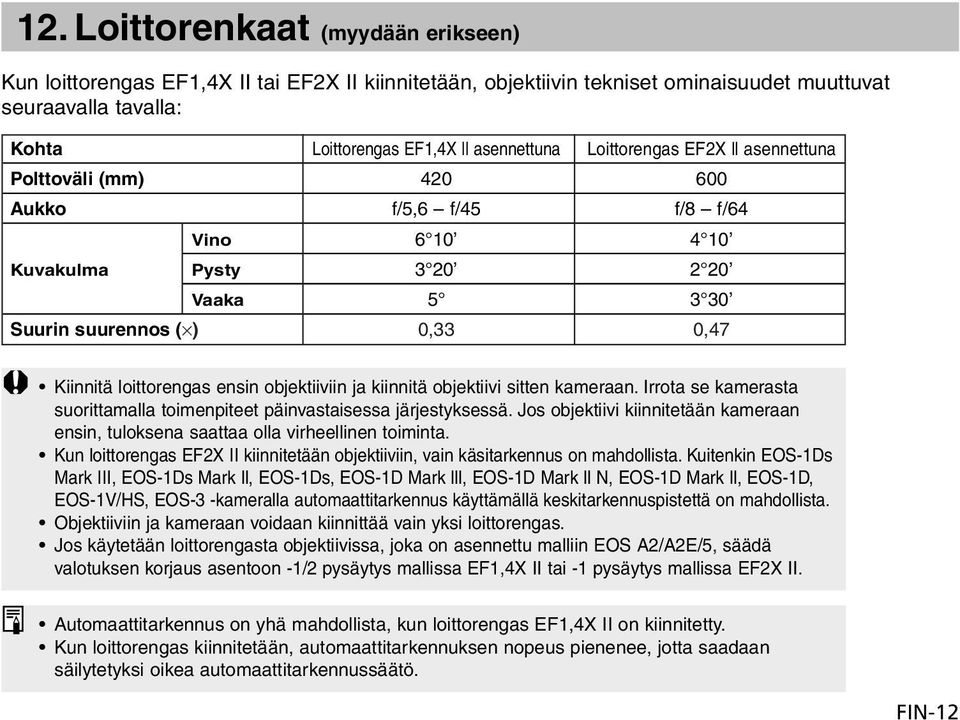

13 12. Loittorenkaat (myydään erikseen) Kun loittorengas EF1,4X II tai EF2X II kiinnitetään, objektiivin tekniset ominaisuudet muuttuvat seuraavalla tavalla: Kohta Loittorengas EF1,4X ll asennettuna Loittorengas EF2X ll asennettuna Polttoväli (mm) Aukko f/5,6 f/45 f/8 f/64 Vino Kuvakulma Pysty Vaaka Suurin suurennos ( ) 0,33 0,47 Kiinnitä loittorengas ensin objektiiviin ja kiinnitä objektiivi sitten kameraan. Irrota se kamerasta suorittamalla toimenpiteet päinvastaisessa järjestyksessä. Jos objektiivi kiinnitetään kameraan ensin, tuloksena saattaa olla virheellinen toiminta. Kun loittorengas EF2X II kiinnitetään objektiiviin, vain käsitarkennus on mahdollista. Kuitenkin EOS-1Ds Mark III, EOS-1Ds Mark ll, EOS-1Ds, EOS-1D Mark lll, EOS-1D Mark ll N, EOS-1D Mark ll, EOS-1D, EOS-1V/HS, EOS-3 -kameralla automaattitarkennus käyttämällä keskitarkennuspistettä on mahdollista. Objektiiviin ja kameraan voidaan kiinnittää vain yksi loittorengas. Jos käytetään loittorengasta objektiivissa, joka on asennettu malliin EOS A2/A2E/5, säädä valotuksen korjaus asentoon -1/2 pysäytys mallissa EF1,4X II tai -1 pysäytys mallissa EF2X II. Automaattitarkennus on yhä mahdollista, kun loittorengas EF1,4X II on kiinnitetty. Kun loittorengas kiinnitetään, automaattitarkennuksen nopeus pienenee, jotta saadaan säilytetyksi oikea automaattitarkennussäätö. FIN-12

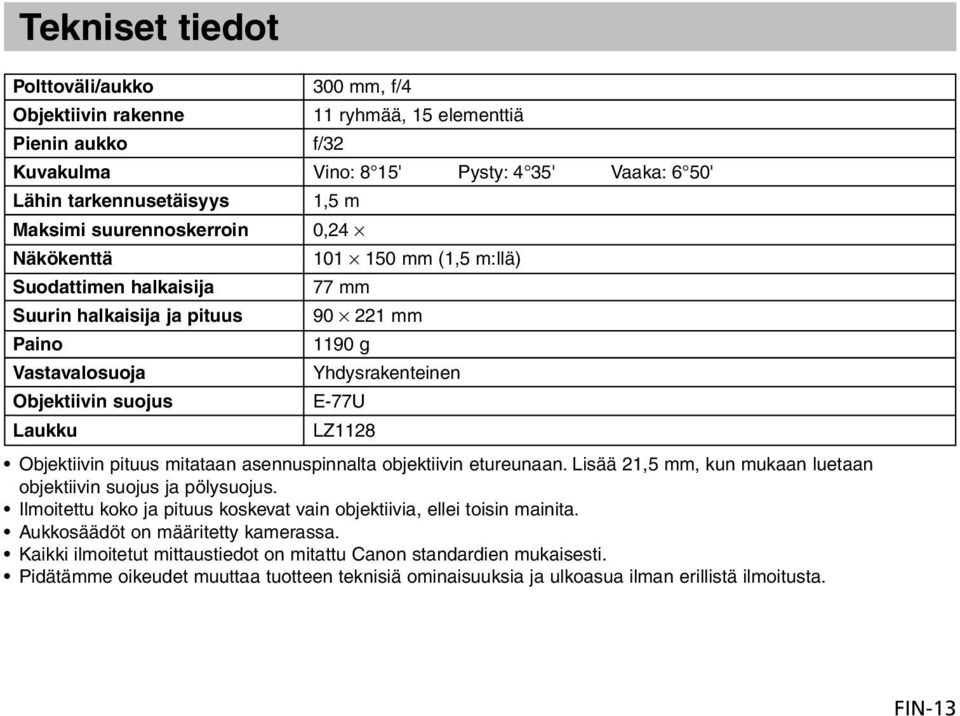

14 Tekniset tiedot Polttoväli/aukko 300 mm, f/4 Objektiivin rakenne Pienin aukko f/32 11 ryhmää, 15 elementtiä Kuvakulma Vino: 8 15' Pysty: 4 35' Vaaka: 6 50' Lähin tarkennusetäisyys 1,5 m Maksimi suurennoskerroin 0,24 Näkökenttä Suodattimen halkaisija Suurin halkaisija ja pituus Paino Vastavalosuoja Objektiivin suojus Laukku mm (1,5 m:llä) 77 mm mm 1190 g Yhdysrakenteinen E-77U LZ1128 Objektiivin pituus mitataan asennuspinnalta objektiivin etureunaan. Lisää 21,5 mm, kun mukaan luetaan objektiivin suojus ja pölysuojus. Ilmoitettu koko ja pituus koskevat vain objektiivia, ellei toisin mainita. Aukkosäädöt on määritetty kamerassa. Kaikki ilmoitetut mittaustiedot on mitattu Canon standardien mukaisesti. Pidätämme oikeudet muuttaa tuotteen teknisiä ominaisuuksia ja ulkoasua ilman erillistä ilmoitusta. FIN-13

15 CT CANON INC. 2002
