1 SUUNNITELMASELOSTUS 1 / 5 Suunnitelmaselostus Infrasuunnittelu Oy Versio. 1.0

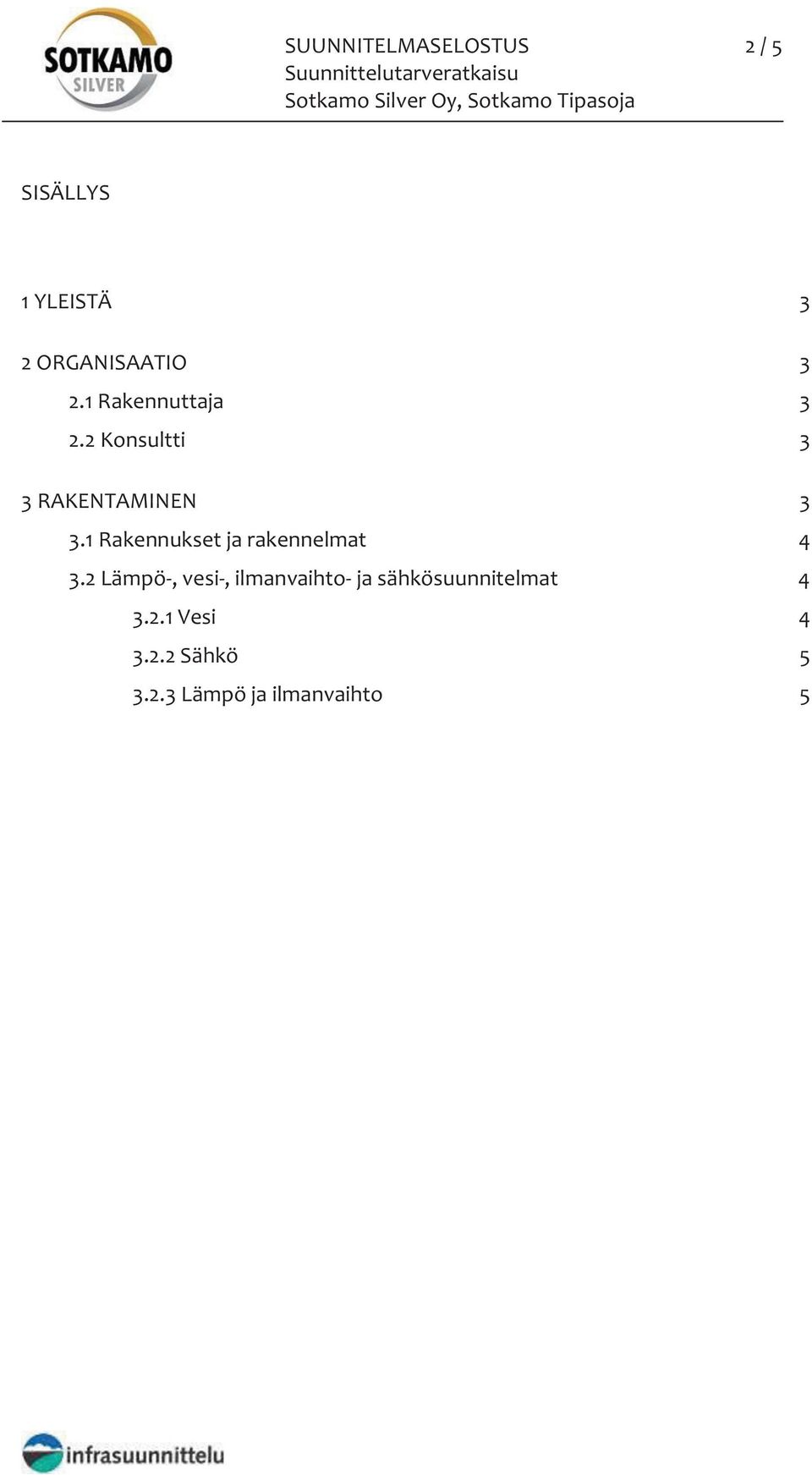

2 SUUNNITELMASELOSTUS 2 / 5 SISÄLLYS 1 YLEISTÄ 3 2 ORGANISAATIO Rakennuttaja Konsultti 3 3 RAKENTAMINEN Rakennukset ja rakennelmat Lämpö-, vesi-, ilmanvaihto- ja sähkösuunnitelmat Vesi Sähkö Lämpö ja ilmanvaihto 5

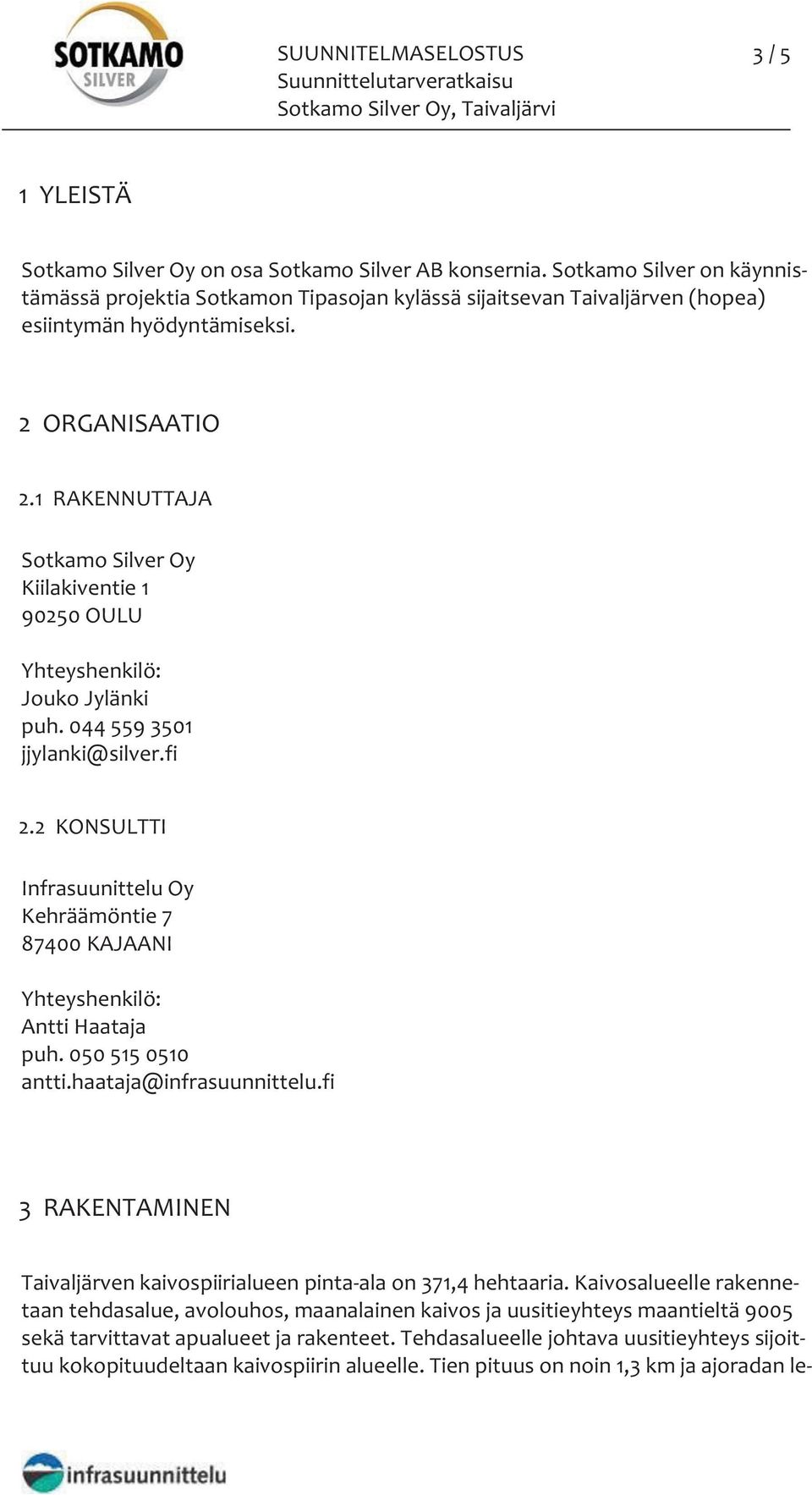

3 SUUNNITELMASELOSTUS 3 / 5 1 YLEISTÄ Sotkamo Silver Oy on osa Sotkamo Silver AB konsernia. Sotkamo Silver on käynnistämässä projektia Sotkamon Tipasojan kylässä sijaitsevan Taivaljärven (hopea) esiintymän hyödyntämiseksi. 2 ORGANISAATIO 2.1 RAKENNUTTAJA Sotkamo Silver Oy Kiilakiventie OULU Yhteyshenkilö: Jouko Jylänki puh jjylanki@silver.fi 2.2 KONSULTTI Infrasuunittelu Oy Kehräämöntie KAJAANI Yhteyshenkilö: puh antti.haataja@infrasuunnittelu.fi 3 RAKENTAMINEN Taivaljärven kaivospiirialueen pinta-ala on 371,4 hehtaaria. Kaivosalueelle rakennetaan tehdasalue, avolouhos, maanalainen kaivos ja uusitieyhteys maantieltä 9005 sekä tarvittavat apualueet ja rakenteet. Tehdasalueelle johtava uusitieyhteys sijoittuu kokopituudeltaan kaivospiirin alueelle. Tien pituus on noin 1,3 km ja ajoradan le-

1 RAKENNUTTAJA Sotkamo Silver Oy Kiilakiventie 1 90250 OULU Yhteyshenkilö: Jouko Jylänki puh. 044 559 3501 jjylanki@silver.fi 2.

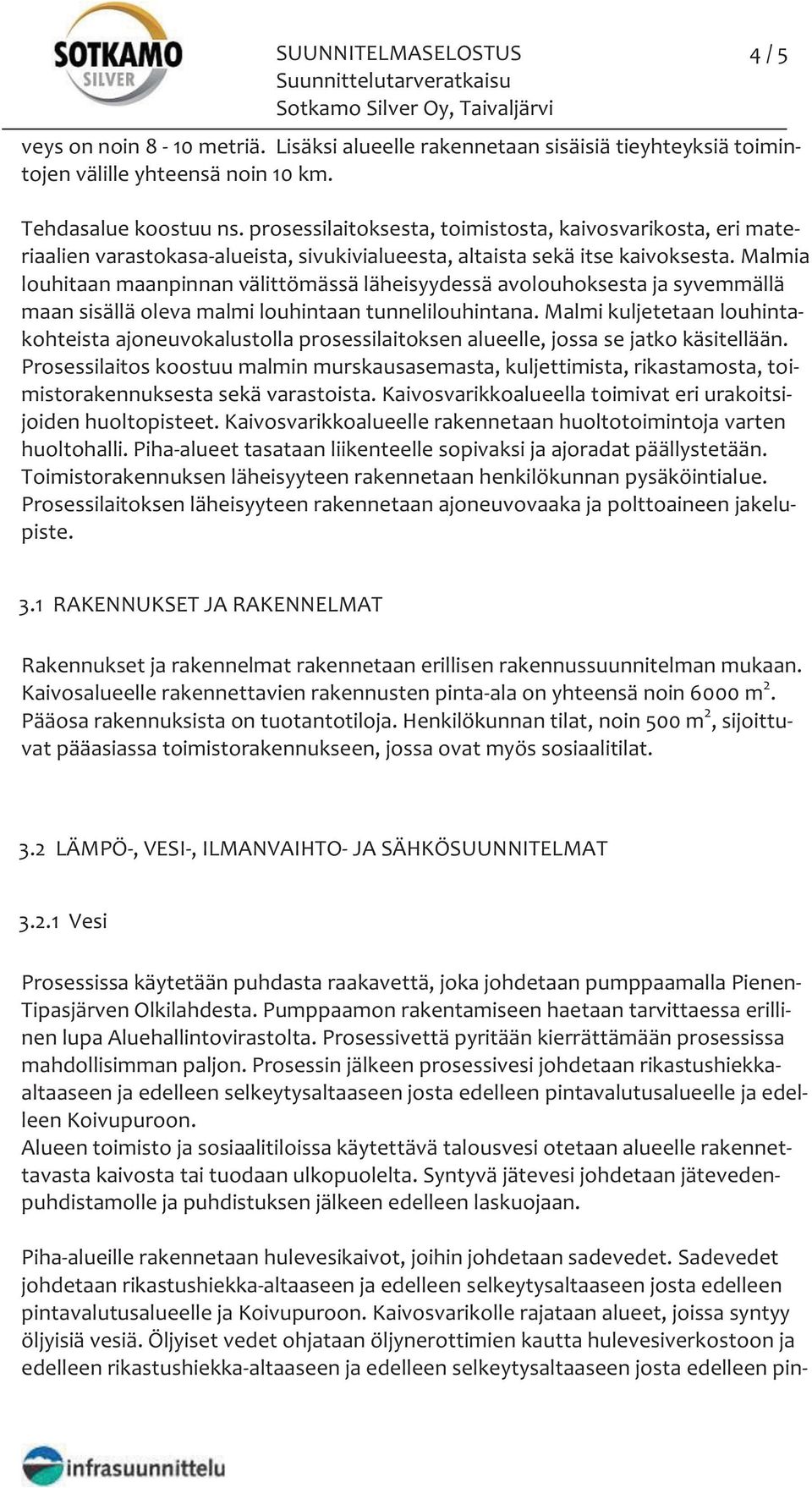

4 SUUNNITELMASELOSTUS 4 / 5 veys on noin 8-10 metriä. Lisäksi alueelle rakennetaan sisäisiä tieyhteyksiä toimintojen välille yhteensä noin 10 km. Tehdasalue koostuu ns. prosessilaitoksesta, toimistosta, kaivosvarikosta, eri materiaalien varastokasa-alueista, sivukivialueesta, altaista sekä itse kaivoksesta. Malmia louhitaan maanpinnan välittömässä läheisyydessä avolouhoksesta ja syvemmällä maan sisällä oleva malmi louhintaan tunnelilouhintana. Malmi kuljetetaan louhintakohteista ajoneuvokalustolla prosessilaitoksen alueelle, jossa se jatko käsitellään. Prosessilaitos koostuu malmin murskausasemasta, kuljettimista, rikastamosta, toimistorakennuksesta sekä varastoista. Kaivosvarikkoalueella toimivat eri urakoitsijoiden huoltopisteet. Kaivosvarikkoalueelle rakennetaan huoltotoimintoja varten huoltohalli. Piha-alueet tasataan liikenteelle sopivaksi ja ajoradat päällystetään. Toimistorakennuksen läheisyyteen rakennetaan henkilökunnan pysäköintialue. Prosessilaitoksen läheisyyteen rakennetaan ajoneuvovaaka ja polttoaineen jakelupiste. 3.1 RAKENNUKSET JA RAKENNELMAT Rakennukset ja rakennelmat rakennetaan erillisen rakennussuunnitelman mukaan. Kaivosalueelle rakennettavien rakennusten pinta-ala on yhteensä noin 6000 m 2. Pääosa rakennuksista on tuotantotiloja. Henkilökunnan tilat, noin 500 m 2, sijoittuvat pääasiassa toimistorakennukseen, jossa ovat myös sosiaalitilat. 3.2 LÄMPÖ-, VESI-, ILMANVAIHTO- JA SÄHKÖSUUNNITELMAT Vesi Prosessissa käytetään puhdasta raakavettä, joka johdetaan pumppaamalla Pienen- Tipasjärven Olkilahdesta. Pumppaamon rakentamiseen haetaan tarvittaessa erillinen lupa Aluehallintovirastolta. Prosessivettä pyritään kierrättämään prosessissa mahdollisimman paljon. Prosessin jälkeen prosessivesi johdetaan rikastushiekkaaltaaseen ja edelleen selkeytysaltaaseen josta edelleen pintavalutusalueelle ja edelleen Koivupuroon. Alueen toimisto ja sosiaalitiloissa käytettävä talousvesi otetaan alueelle rakennettavasta kaivosta tai tuodaan ulkopuolelta. Syntyvä jätevesi johdetaan jätevedenpuhdistamolle ja puhdistuksen jälkeen edelleen laskuojaan. Piha-alueille rakennetaan hulevesikaivot, joihin johdetaan sadevedet. Sadevedet johdetaan rikastushiekka-altaaseen ja edelleen selkeytysaltaaseen josta edelleen pintavalutusalueelle ja Koivupuroon. Kaivosvarikolle rajataan alueet, joissa syntyy öljyisiä vesiä. Öljyiset vedet ohjataan öljynerottimien kautta hulevesiverkostoon ja edelleen rikastushiekka-altaaseen ja edelleen selkeytysaltaaseen josta edelleen pin-

Malmia louhitaan maanpinnan välittömässä läheisyydessä avolouhoksesta ja syvemmällä maan sisällä oleva malmi louhintaan tunnelilouhintana.

5 SUUNNITELMASELOSTUS 5 / 5 tavalutusalueelle ja Koivupuroon. Koneiden huoltohallit varustetaan tiivisasfalttilattioilla ja umpinaisilla öljyn erottimilla Sähkö Alueelle rakennetaan 45 kv sähkölinja Katerman vesivoimalaitoksen läheisyydestä. Sähkömuuntamo rakennetaan prosessialueen läheisyyteen. Pääosa tehdasalueen sähköjohdoista sijoitetaan maanalle. Alueelle rakennetaan tarvittava valaistus. Valaisin pylväät ja mastot sijoitetaan erillisen suunnitelman mukaan Lämpö ja ilmanvaihto Alueen toimistotilat rakennetaan lämpimäksi ja huolto- ja tuotantorakennukset rakennetaan ns. puolilämpimäksi. Rakennusten ilmanvaihto suoritetaan koneellisesti Infrasuunnittelu Oy Kehräämöntie KAJAANI

Pääosa tehdasalueen sähköjohdoista sijoitetaan maanalle. Alueelle rakennetaan tarvittava valaistus. Valaisin pylväät ja mastot sijoitetaan erillisen suunnitelman mukaan. 3.2.
