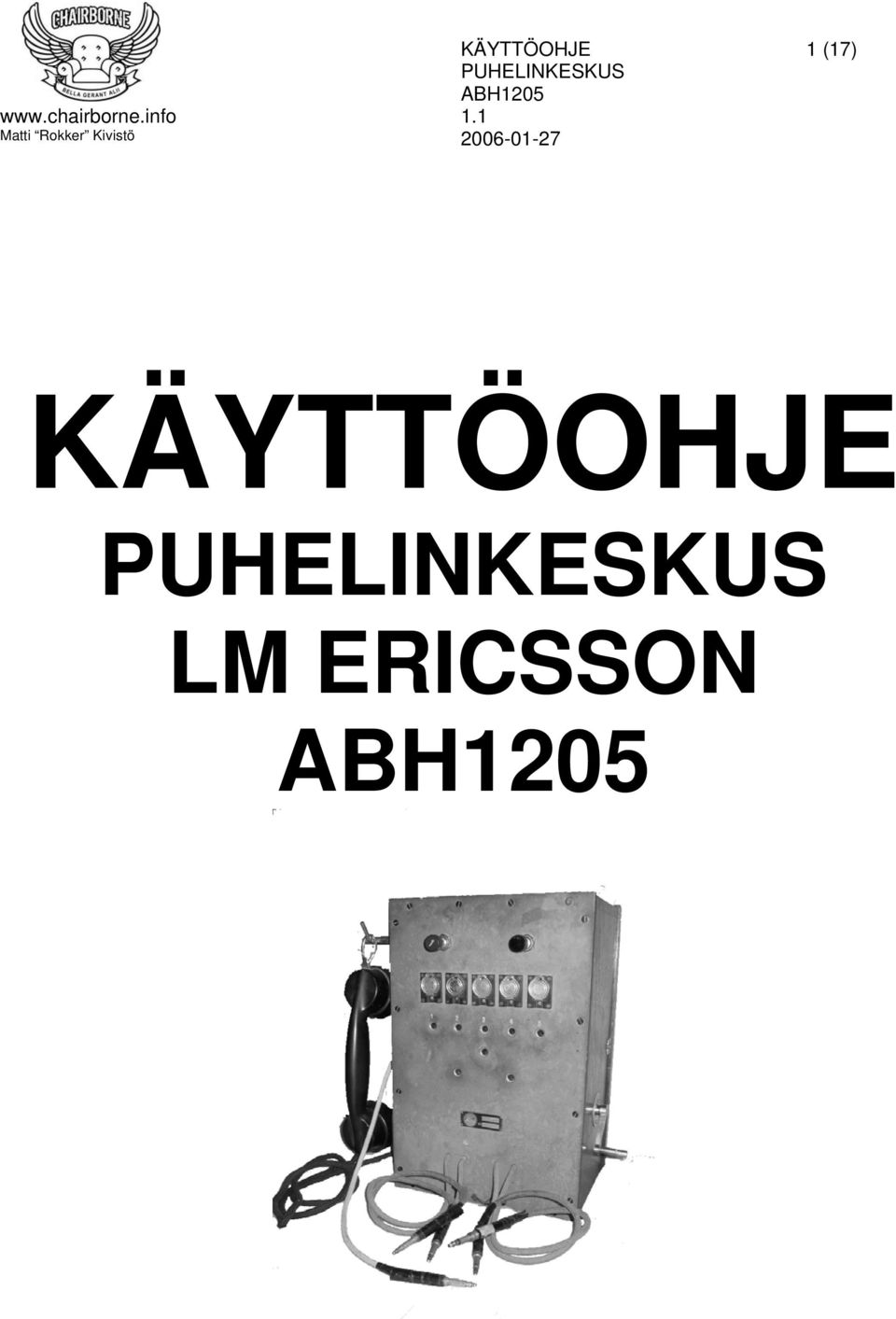

KÄYTTÖOHJE PUHELINKESKUS LM ERICSSON ABH1205

Transkriptio

1 1 (17) KÄYTTÖOHJE LM ERICSSON

2 2 (17) Sisällys 1. Puhelinkeskus Puhelinkeskuksen kytkeminen ja käyttöönotto Sisällä olevat liitinrimat Induktorikampi Paristojen kytkeminen Yhden paristoparin kytkeminen Kahden erillisen paristoparin kytkeminen Linjojen kokeilu Linjojen kytkeminen Kuulopuhelimen ja mikrofonin kokeilu Yleistä puheluista Puhelun vastaanotto Puhelun yhdistäminen Puhelun päättäminen Puhelun soittaminen Kolmen tilaajan ryhmäpuhelu Yökello Laitteen purkaminen Sanastoa Yleistä... 17

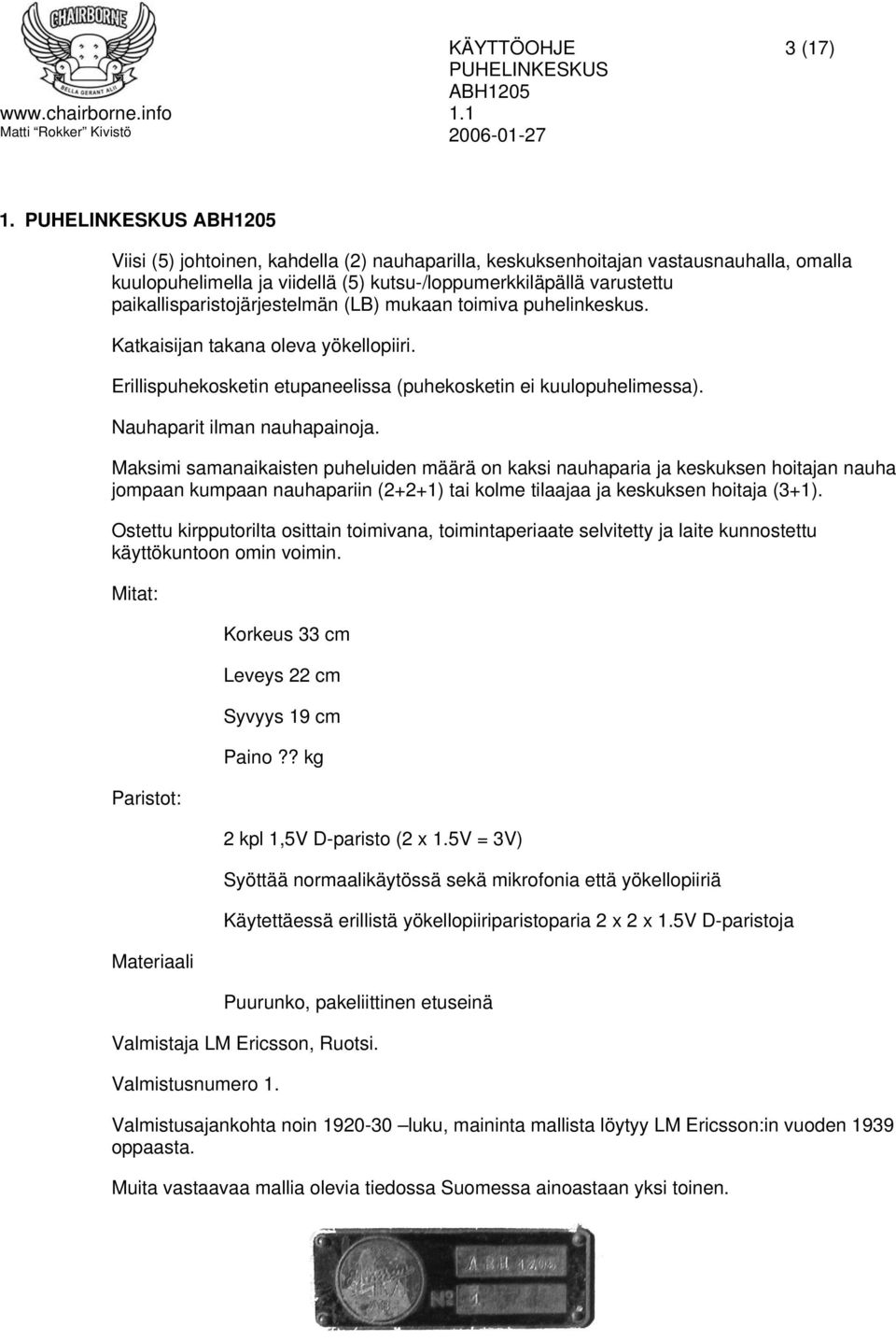

3 3 (17) 1. Viisi (5) johtoinen, kahdella (2) nauhaparilla, keskuksenhoitajan vastausnauhalla, omalla kuulopuhelimella ja viidellä (5) kutsu-/loppumerkkiläpällä varustettu paikallisparistojärjestelmän (LB) mukaan toimiva puhelinkeskus. Katkaisijan takana oleva yökellopiiri. Erillispuhekosketin etupaneelissa (puhekosketin ei kuulopuhelimessa). Nauhaparit ilman nauhapainoja. Maksimi samanaikaisten puheluiden määrä on kaksi nauhaparia ja keskuksen hoitajan nauha jompaan kumpaan nauhapariin (2+2+1) tai kolme tilaajaa ja keskuksen hoitaja (3+1). Ostettu kirpputorilta osittain toimivana, toimintaperiaate selvitetty ja laite kunnostettu käyttökuntoon omin voimin. Mitat: Paristot: Materiaali Korkeus 33 cm Leveys 22 cm Syvyys 19 cm Paino?? kg 2 kpl 1,5V D-paristo (2 x 1.5V = 3V) Syöttää normaalikäytössä sekä mikrofonia että yökellopiiriä Käytettäessä erillistä yökellopiiriparistoparia 2 x 2 x 1.5V D-paristoja Puurunko, pakeliittinen etuseinä Valmistaja LM Ericsson, Ruotsi. Valmistusnumero 1. Valmistusajankohta noin luku, maininta mallista löytyy LM Ericsson:in vuoden 1939 oppaasta. Muita vastaavaa mallia olevia tiedossa Suomessa ainoastaan yksi toinen.

4 4 (17)

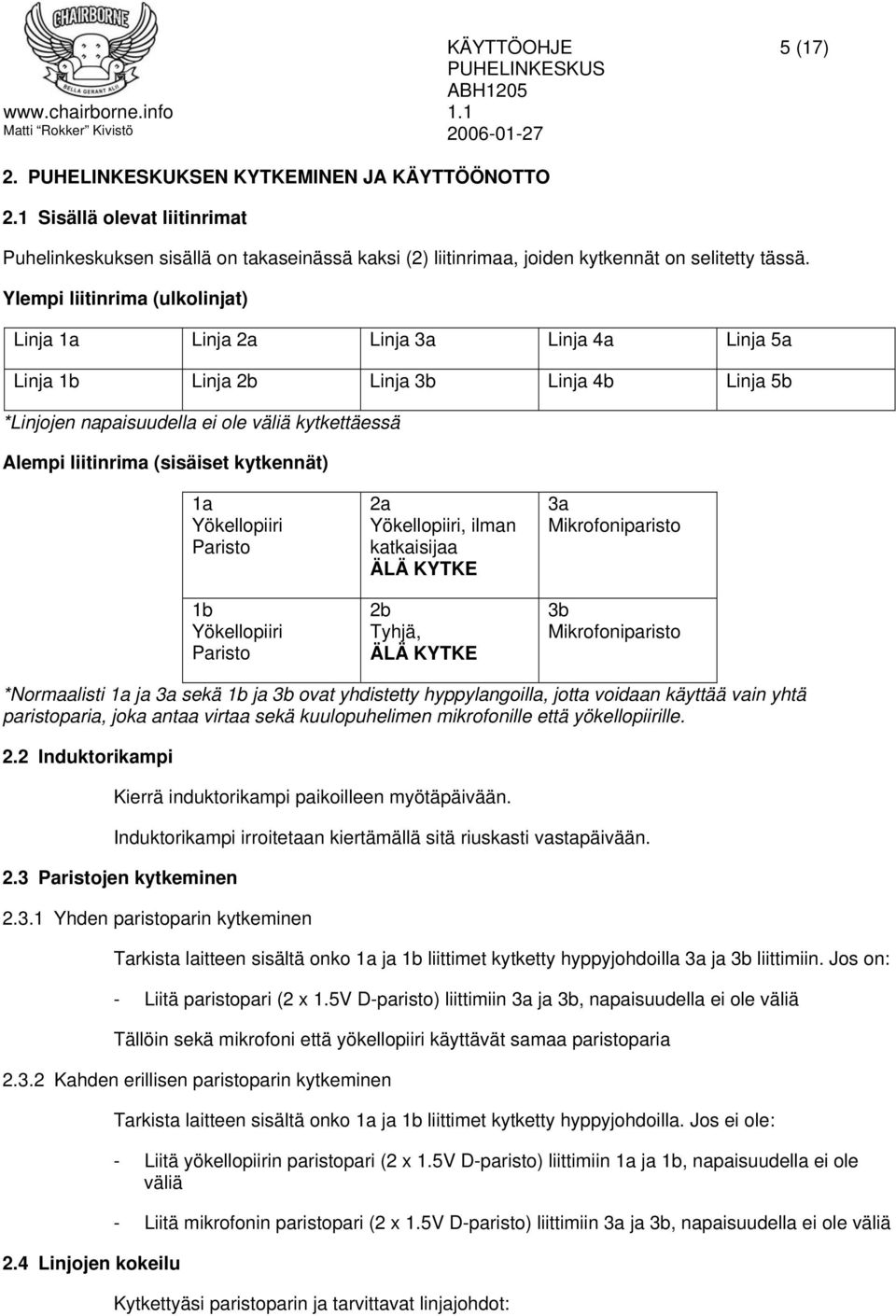

5 5 (17) 2. PUHELINKESKUKSEN KYTKEMINEN JA KÄYTTÖÖNOTTO 2.1 Sisällä olevat liitinrimat Puhelinkeskuksen sisällä on takaseinässä kaksi (2) liitinrimaa, joiden kytkennät on selitetty tässä. Ylempi liitinrima (ulkolinjat) Linja 1a Linja 2a Linja 3a Linja 4a Linja 5a Linja 1b Linja 2b Linja 3b Linja 4b Linja 5b *Linjojen napaisuudella ei ole väliä kytkettäessä Alempi liitinrima (sisäiset kytkennät) 1a Yökellopiiri Paristo 1b Yökellopiiri Paristo 2a Yökellopiiri, ilman katkaisijaa ÄLÄ KYTKE 2b Tyhjä, ÄLÄ KYTKE 3a Mikrofoniparisto 3b Mikrofoniparisto *Normaalisti 1a ja 3a sekä 1b ja 3b ovat yhdistetty hyppylangoilla, jotta voidaan käyttää vain yhtä paristoparia, joka antaa virtaa sekä kuulopuhelimen mikrofonille että yökellopiirille. 2.2 Induktorikampi Kierrä induktorikampi paikoilleen myötäpäivään. Induktorikampi irroitetaan kiertämällä sitä riuskasti vastapäivään. 2.3 Paristojen kytkeminen Yhden paristoparin kytkeminen Tarkista laitteen sisältä onko 1a ja 1b liittimet kytketty hyppyjohdoilla 3a ja 3b liittimiin. Jos on: - Liitä paristopari (2 x 1.5V D-paristo) liittimiin 3a ja 3b, napaisuudella ei ole väliä Tällöin sekä mikrofoni että yökellopiiri käyttävät samaa paristoparia Kahden erillisen paristoparin kytkeminen 2.4 Linjojen kokeilu Tarkista laitteen sisältä onko 1a ja 1b liittimet kytketty hyppyjohdoilla. Jos ei ole: - Liitä yökellopiirin paristopari (2 x 1.5V D-paristo) liittimiin 1a ja 1b, napaisuudella ei ole väliä - Liitä mikrofonin paristopari (2 x 1.5V D-paristo) liittimiin 3a ja 3b, napaisuudella ei ole väliä Kytkettyäsi paristoparin ja tarvittavat linjajohdot:

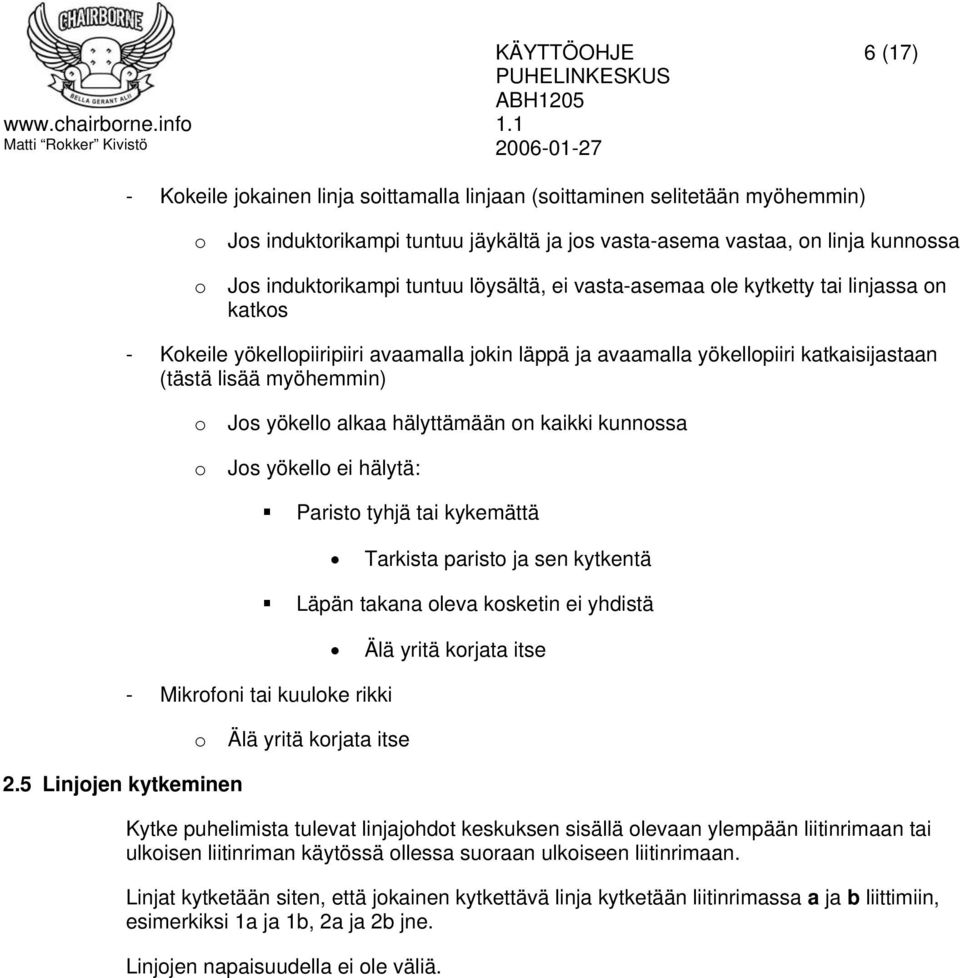

6 6 (17) - Kokeile jokainen linja soittamalla linjaan (soittaminen selitetään myöhemmin) o o Jos induktorikampi tuntuu jäykältä ja jos vasta-asema vastaa, on linja kunnossa Jos induktorikampi tuntuu löysältä, ei vasta-asemaa ole kytketty tai linjassa on katkos - Kokeile yökellopiiripiiri avaamalla jokin läppä ja avaamalla yökellopiiri katkaisijastaan (tästä lisää myöhemmin) o o Jos yökello alkaa hälyttämään on kaikki kunnossa Jos yökello ei hälytä: Paristo tyhjä tai kykemättä Tarkista paristo ja sen kytkentä Läpän takana oleva kosketin ei yhdistä Älä yritä korjata itse - Mikrofoni tai kuuloke rikki o Älä yritä korjata itse 2.5 Linjojen kytkeminen Kytke puhelimista tulevat linjajohdot keskuksen sisällä olevaan ylempään liitinrimaan tai ulkoisen liitinriman käytössä ollessa suoraan ulkoiseen liitinrimaan. Linjat kytketään siten, että jokainen kytkettävä linja kytketään liitinrimassa a ja b liittimiin, esimerkiksi 1a ja 1b, 2a ja 2b jne. Linjojen napaisuudella ei ole väliä.

7 7 (17) 2.6 Kuulopuhelimen ja mikrofonin kokeilu Kytke välittäjän nauhan tulppa keskellä olevaan testijakkiin Paina puhekosketinta ja puhalla tai puhu kuulopuhelimen mikrofoniin Jos kuulet itsesi kuulopuhelimen kuulokkeesta: - Kuuloke ja mikrofoni toimii Jos et kuule itseäsi kuulopuhelimen kuulokkesta - Mikrofonin paristo tyhjä, kytkemättä tai huonosti kytketty Kuulopuhelimen ja välittäjän nauhan kokeilu 3. YLEISTÄ PUHELUISTA Puheesi kuuluu vasta-asemalle ainoastaan kun painat puhekosketinta. Kun et puhu vaan kuuntelet, älä paina puhekosketinta turhaan säästääksesi paristoja.

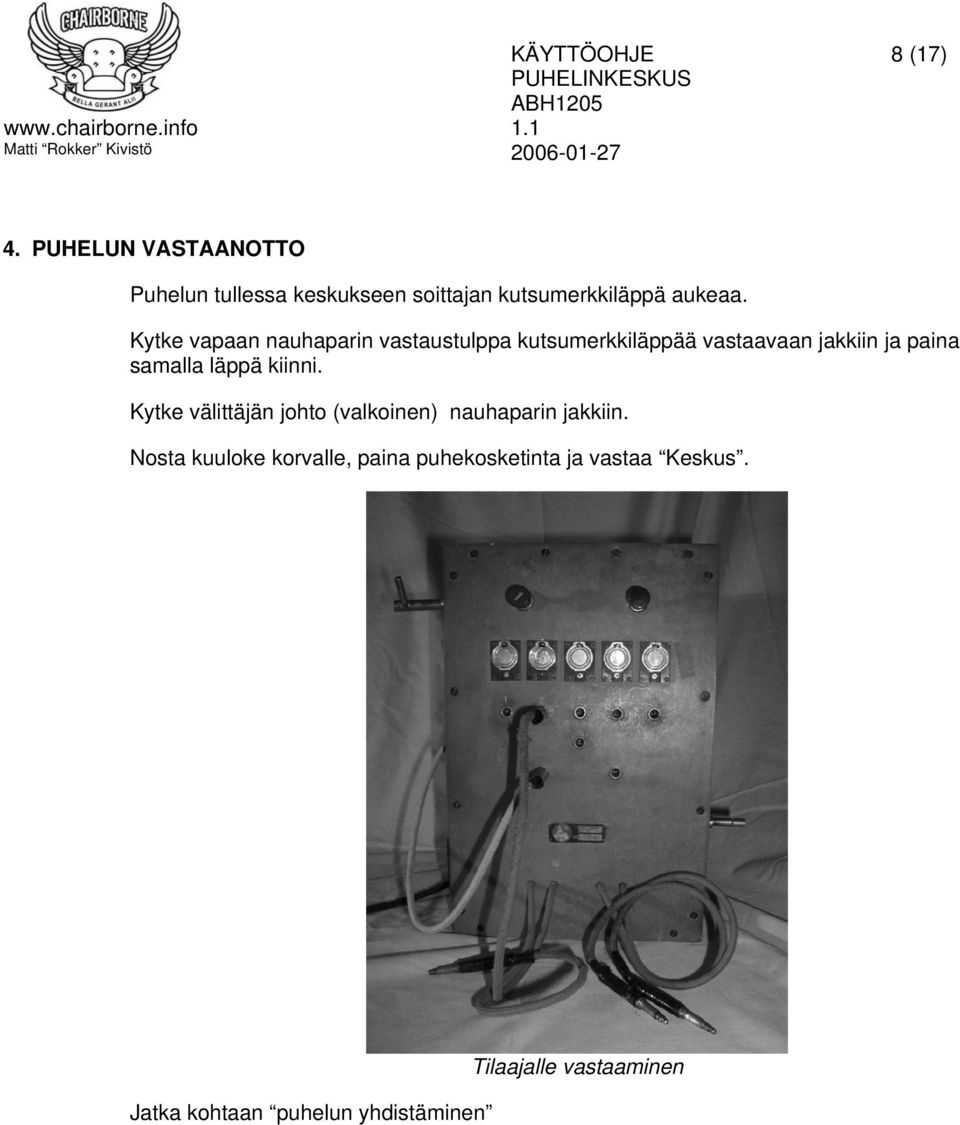

8 8 (17) 4. PUHELUN VASTAANOTTO Puhelun tullessa keskukseen soittajan kutsumerkkiläppä aukeaa. Kytke vapaan nauhaparin vastaustulppa kutsumerkkiläppää vastaavaan jakkiin ja paina samalla läppä kiinni. Kytke välittäjän johto (valkoinen) nauhaparin jakkiin. Nosta kuuloke korvalle, paina puhekosketinta ja vastaa Keskus. Jatka kohtaan puhelun yhdistäminen Tilaajalle vastaaminen

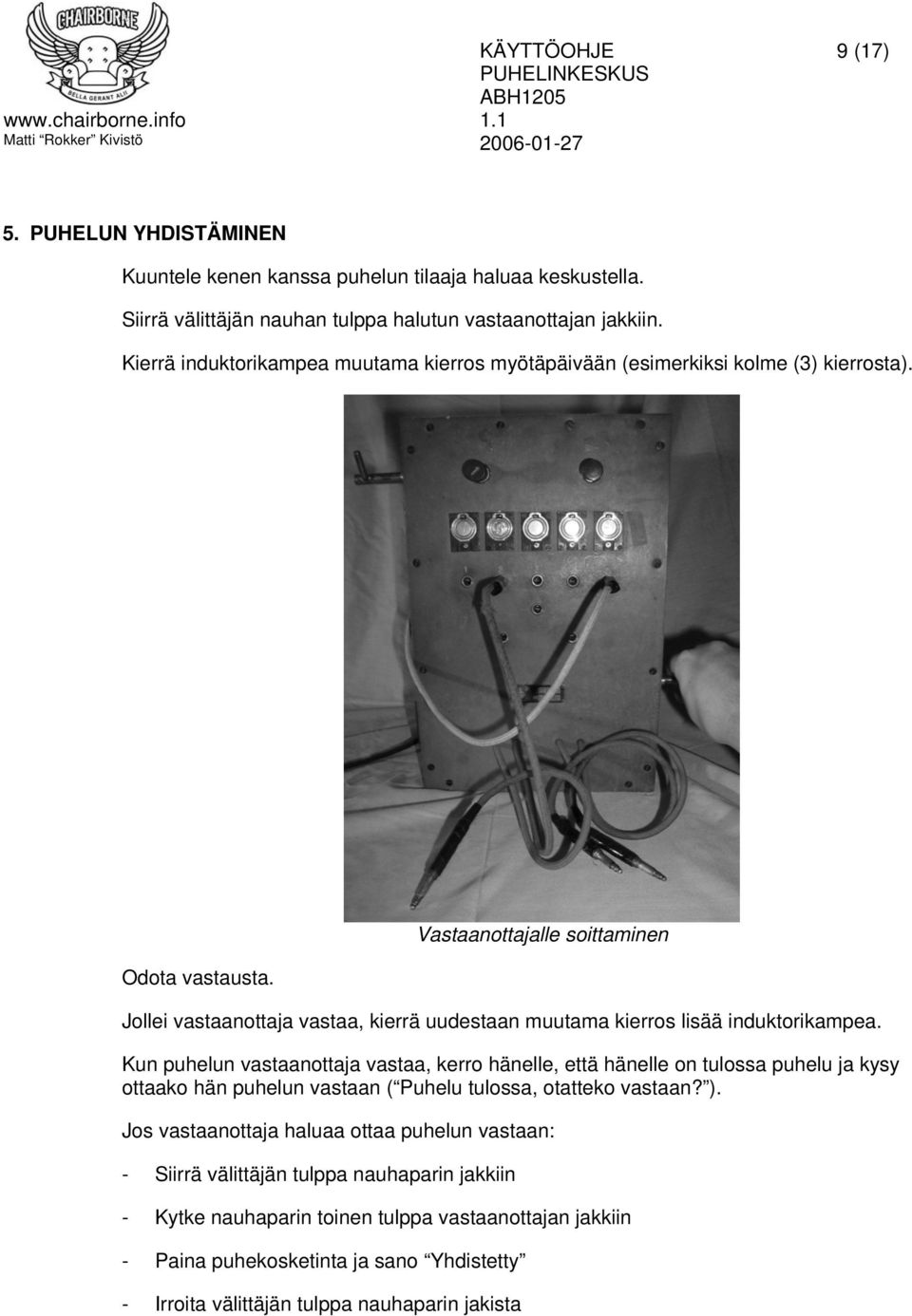

9 9 (17) 5. PUHELUN YHDISTÄMINEN Kuuntele kenen kanssa puhelun tilaaja haluaa keskustella. Siirrä välittäjän nauhan tulppa halutun vastaanottajan jakkiin. Kierrä induktorikampea muutama kierros myötäpäivään (esimerkiksi kolme (3) kierrosta). Odota vastausta. Vastaanottajalle soittaminen Jollei vastaanottaja vastaa, kierrä uudestaan muutama kierros lisää induktorikampea. Kun puhelun vastaanottaja vastaa, kerro hänelle, että hänelle on tulossa puhelu ja kysy ottaako hän puhelun vastaan ( Puhelu tulossa, otatteko vastaan? ). Jos vastaanottaja haluaa ottaa puhelun vastaan: - Siirrä välittäjän tulppa nauhaparin jakkiin - Kytke nauhaparin toinen tulppa vastaanottajan jakkiin - Paina puhekosketinta ja sano Yhdistetty - Irroita välittäjän tulppa nauhaparin jakista

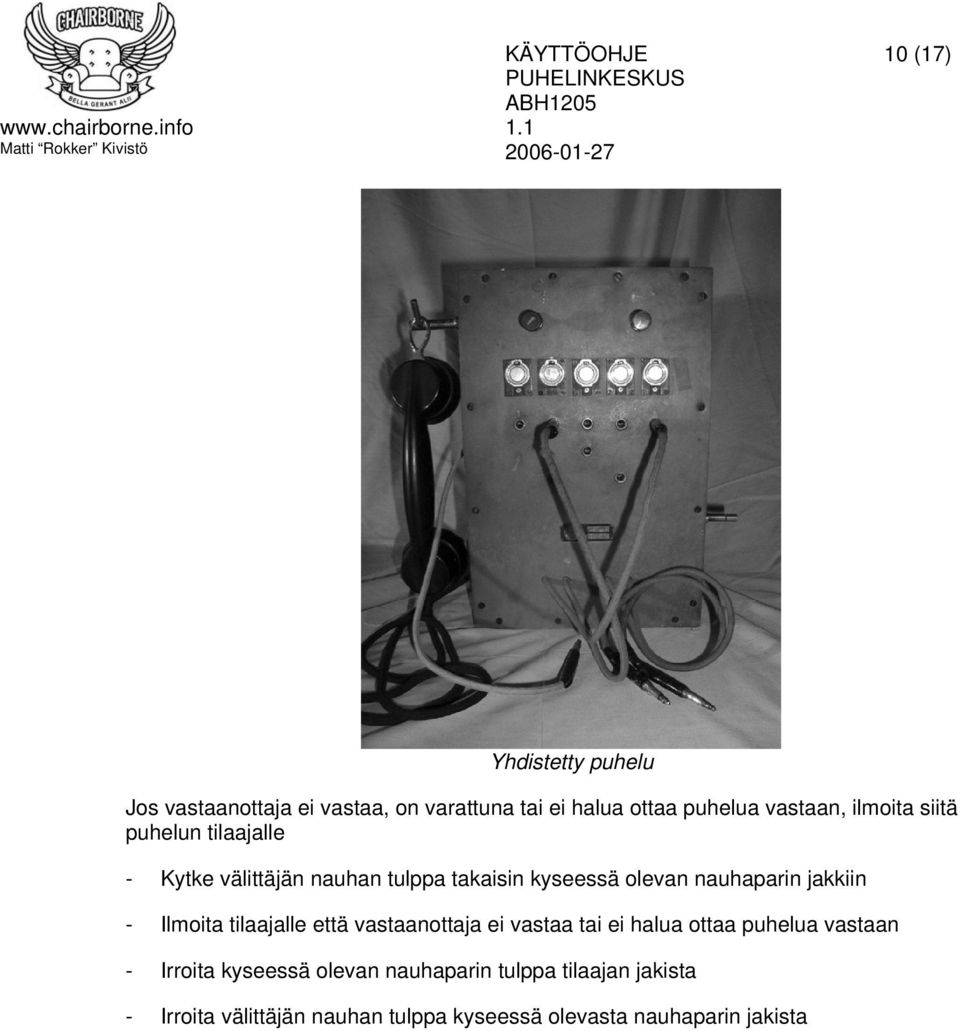

10 10 (17) Yhdistetty puhelu Jos vastaanottaja ei vastaa, on varattuna tai ei halua ottaa puhelua vastaan, ilmoita siitä puhelun tilaajalle - Kytke välittäjän nauhan tulppa takaisin kyseessä olevan nauhaparin jakkiin - Ilmoita tilaajalle että vastaanottaja ei vastaa tai ei halua ottaa puhelua vastaan - Irroita kyseessä olevan nauhaparin tulppa tilaajan jakista - Irroita välittäjän nauhan tulppa kyseessä olevasta nauhaparin jakista

11 11 (17) - 6. PUHELUN PÄÄTTÄMINEN Kun tilaaja ja vastaanottaja lopettavat puhelun, he kiertävät omista puhelimistaan induktorikampia, jolloin yhdistetyn puhelun molemmat kutsumerkkiläpät aukeavat. Tilaaja ja vastaanottaja ovat soittanet loppusoiton Liitä välittäjän nauhan tulppa nauhaparin jakkiin ja kuuntele kuuluuko keskustelua: - Jos keskustelua kuuluu, irroita keskuksen nauhan tulppa nauhaparin jakista ja sulje läpät - Jos keskustelua ei kuulu, kysy Puhutaanko? - Jos vastausta ei kuulu, irroita nauhaparin tulpat ja keskuksen nauhan tulppa ja sulje läpät

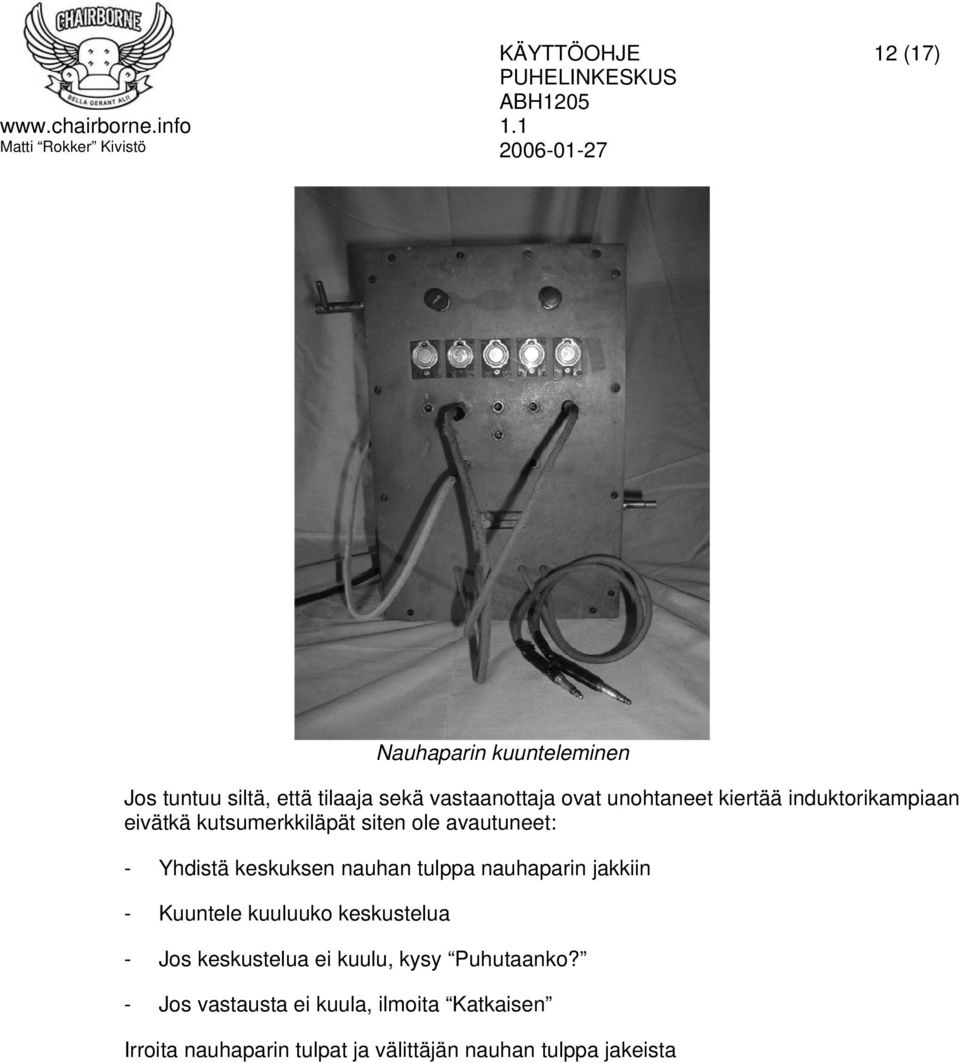

12 12 (17) Nauhaparin kuunteleminen Jos tuntuu siltä, että tilaaja sekä vastaanottaja ovat unohtaneet kiertää induktorikampiaan eivätkä kutsumerkkiläpät siten ole avautuneet: - Yhdistä keskuksen nauhan tulppa nauhaparin jakkiin - Kuuntele kuuluuko keskustelua - Jos keskustelua ei kuulu, kysy Puhutaanko? - Jos vastausta ei kuula, ilmoita Katkaisen Irroita nauhaparin tulpat ja välittäjän nauhan tulppa jakeista

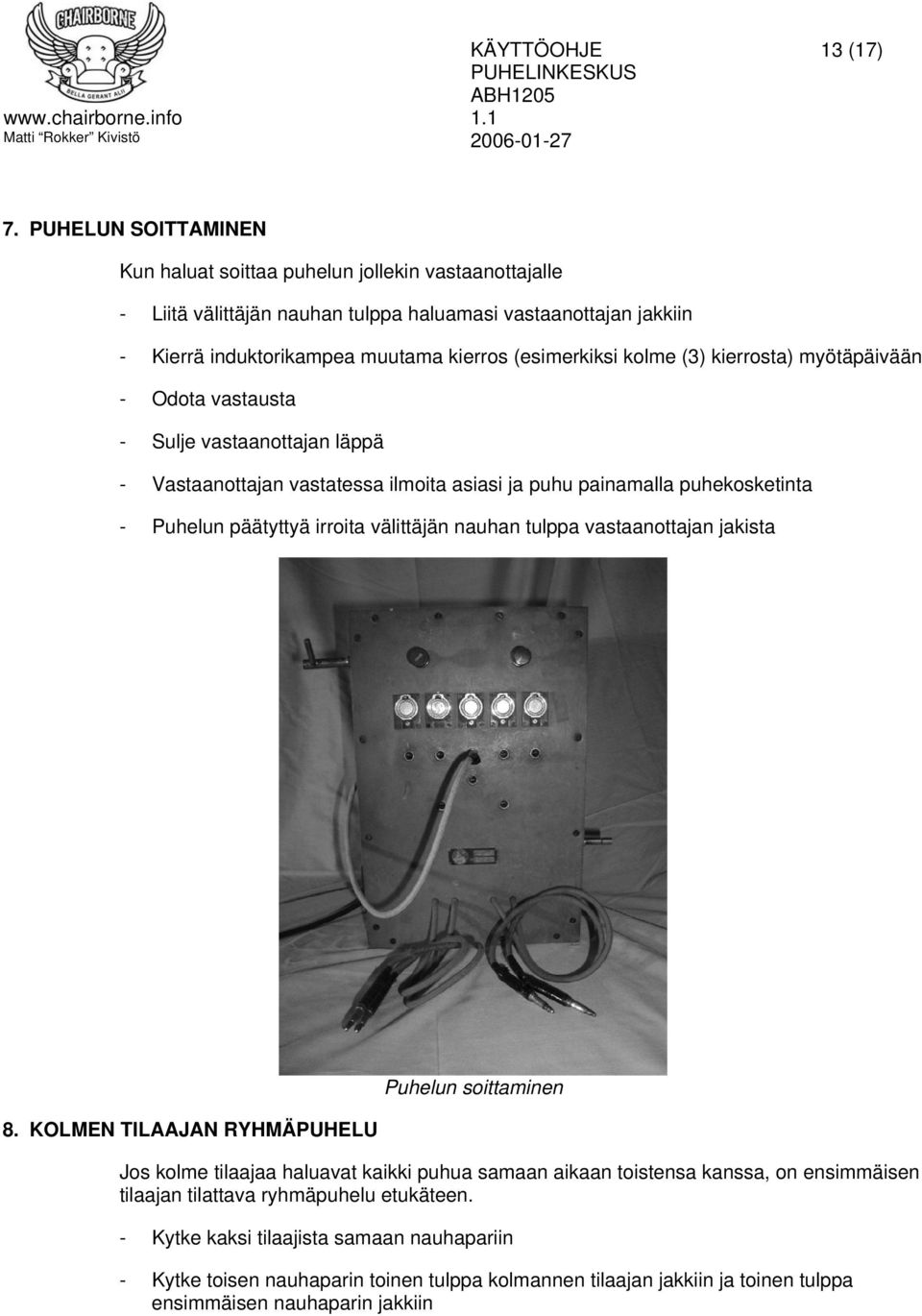

13 13 (17) 7. PUHELUN SOITTAMINEN Kun haluat soittaa puhelun jollekin vastaanottajalle - Liitä välittäjän nauhan tulppa haluamasi vastaanottajan jakkiin - Kierrä induktorikampea muutama kierros (esimerkiksi kolme (3) kierrosta) myötäpäivään - Odota vastausta - Sulje vastaanottajan läppä - Vastaanottajan vastatessa ilmoita asiasi ja puhu painamalla puhekosketinta - Puhelun päätyttyä irroita välittäjän nauhan tulppa vastaanottajan jakista 8. KOLMEN TILAAJAN RYHMÄPUHELU Puhelun soittaminen Jos kolme tilaajaa haluavat kaikki puhua samaan aikaan toistensa kanssa, on ensimmäisen tilaajan tilattava ryhmäpuhelu etukäteen. - Kytke kaksi tilaajista samaan nauhapariin - Kytke toisen nauhaparin toinen tulppa kolmannen tilaajan jakkiin ja toinen tulppa ensimmäisen nauhaparin jakkiin

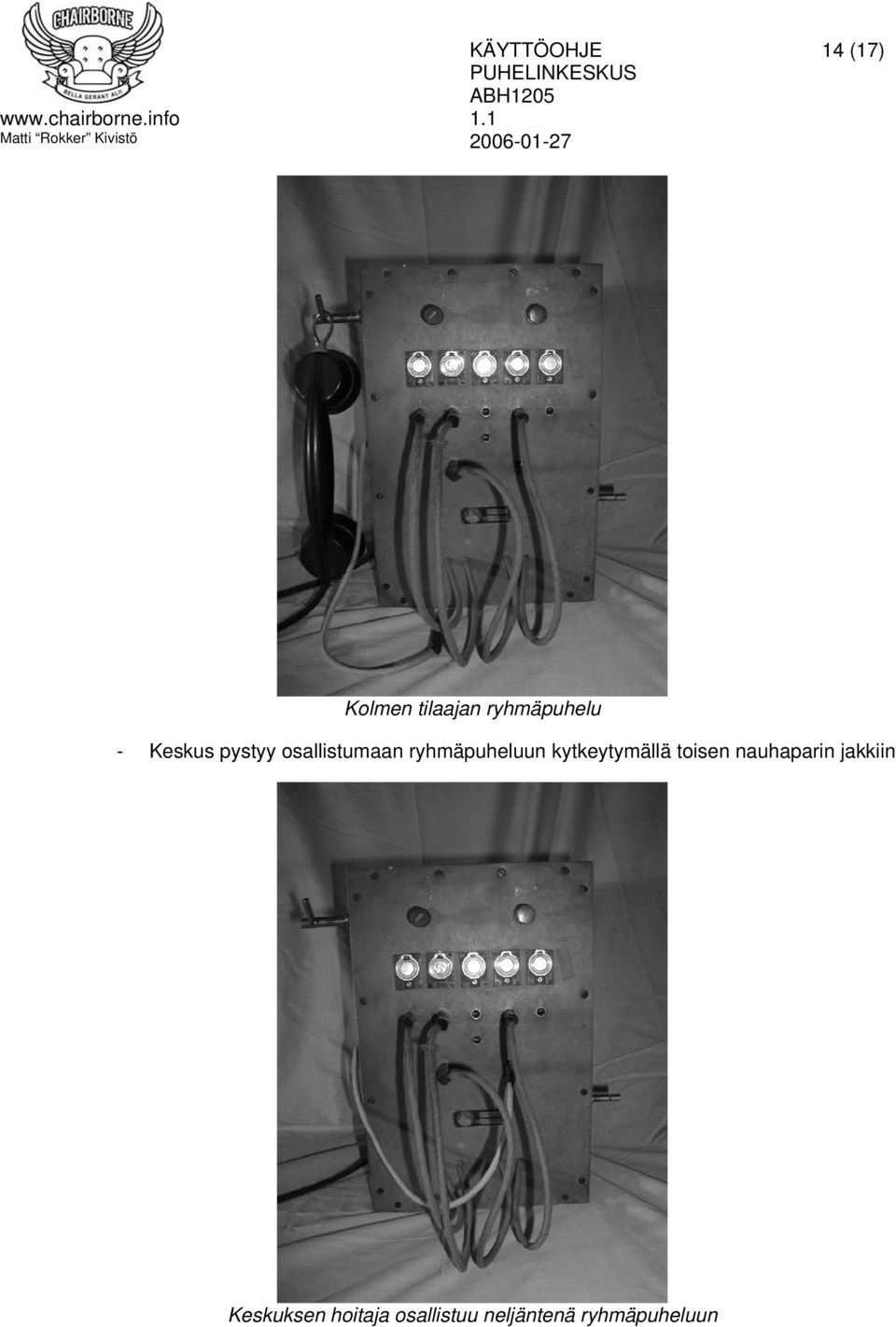

14 14 (17) Kolmen tilaajan ryhmäpuhelu - Keskus pystyy osallistumaan ryhmäpuheluun kytkeytymällä toisen nauhaparin jakkiin Keskuksen hoitaja osallistuu neljäntenä ryhmäpuheluun

15 15 (17) 9. YÖKELLO Yökello on tarkoitettu käytettettäväksi silloin, kun keskuksen hoitaja ei ole keskuksen vieressä tarkkailemassa ja kuuntelemassa kutsumerkkiläppien aukeamista. Yökellopiiri toimii silloin, kun yökellopiirin katkaisija on painettuna alas. Yökellopiirin ollessa kytkettynä, soi yökello niin pitkään kunnes auki olevat läpät suljetaan tai yökellopiirin katkaisija vedetään ylös. Yökellopiiriä varten keskuksessa on oma yökellokatkaisija. 10. LAITTEEN PURKAMINEN Laite puretaan periaatteessa päinvastaisessa järjestyksessä, kuin se on kasattu. 1. Linja johdot irroitetaan 2. Paristot irroitetaan 3. Kampi irroitetaan 4. Laite pakataan kuljetuslaatikkoon varoen särkemästä laitetta tai sen osia

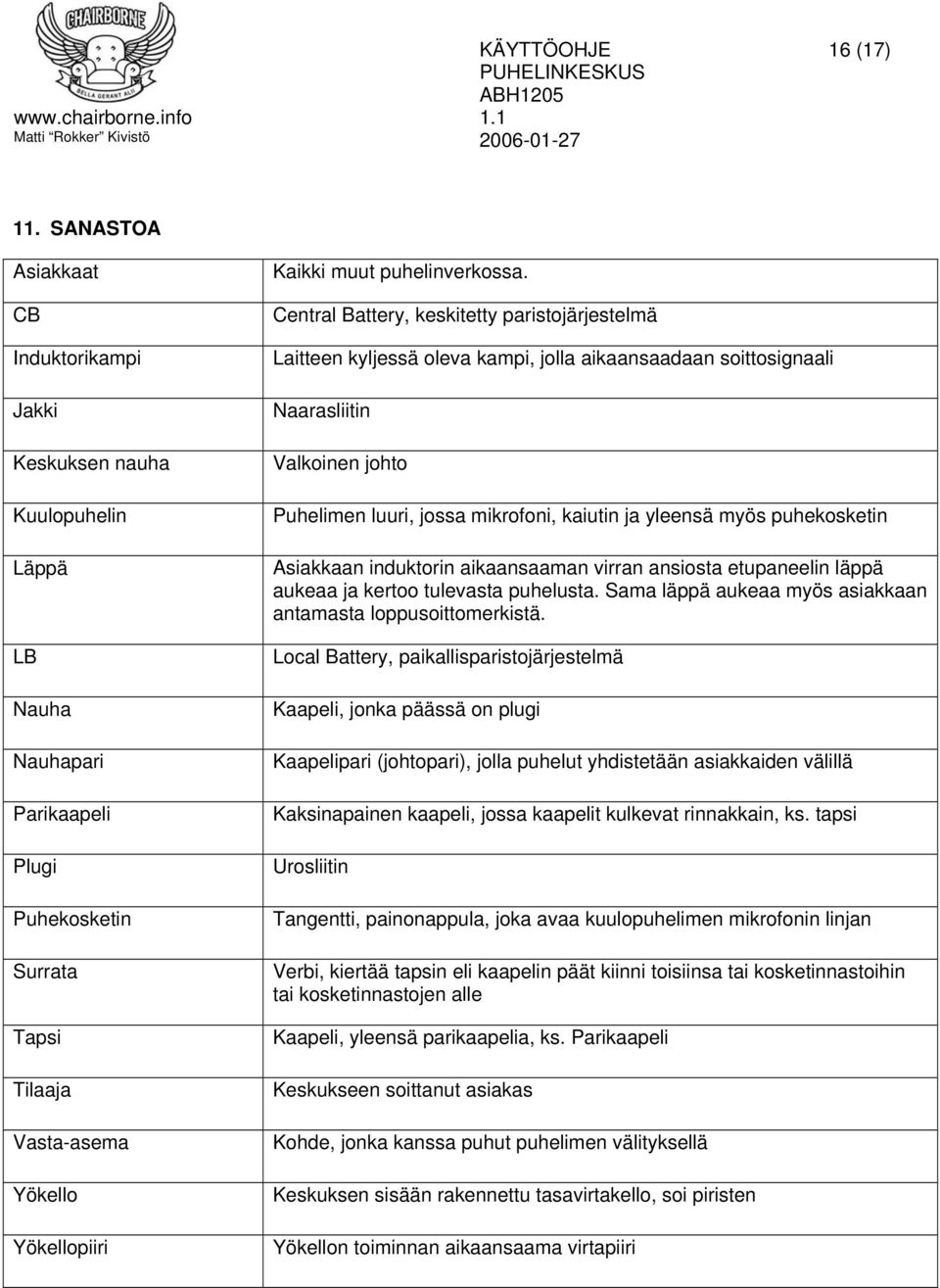

16 16 (17) 11. SANASTOA Asiakkaat CB Induktorikampi Jakki Keskuksen nauha Kuulopuhelin Läppä LB Nauha Nauhapari Parikaapeli Plugi Puhekosketin Surrata Tapsi Tilaaja Vasta-asema Yökello Yökellopiiri Kaikki muut puhelinverkossa. Central Battery, keskitetty paristojärjestelmä Laitteen kyljessä oleva kampi, jolla aikaansaadaan soittosignaali Naarasliitin Valkoinen johto Puhelimen luuri, jossa mikrofoni, kaiutin ja yleensä myös puhekosketin Asiakkaan induktorin aikaansaaman virran ansiosta etupaneelin läppä aukeaa ja kertoo tulevasta puhelusta. Sama läppä aukeaa myös asiakkaan antamasta loppusoittomerkistä. Local Battery, paikallisparistojärjestelmä Kaapeli, jonka päässä on plugi Kaapelipari (johtopari), jolla puhelut yhdistetään asiakkaiden välillä Kaksinapainen kaapeli, jossa kaapelit kulkevat rinnakkain, ks. tapsi Urosliitin Tangentti, painonappula, joka avaa kuulopuhelimen mikrofonin linjan Verbi, kiertää tapsin eli kaapelin päät kiinni toisiinsa tai kosketinnastoihin tai kosketinnastojen alle Kaapeli, yleensä parikaapelia, ks. Parikaapeli Keskukseen soittanut asiakas Kohde, jonka kanssa puhut puhelimen välityksellä Keskuksen sisään rakennettu tasavirtakello, soi piristen Yökellon toiminnan aikaansaama virtapiiri

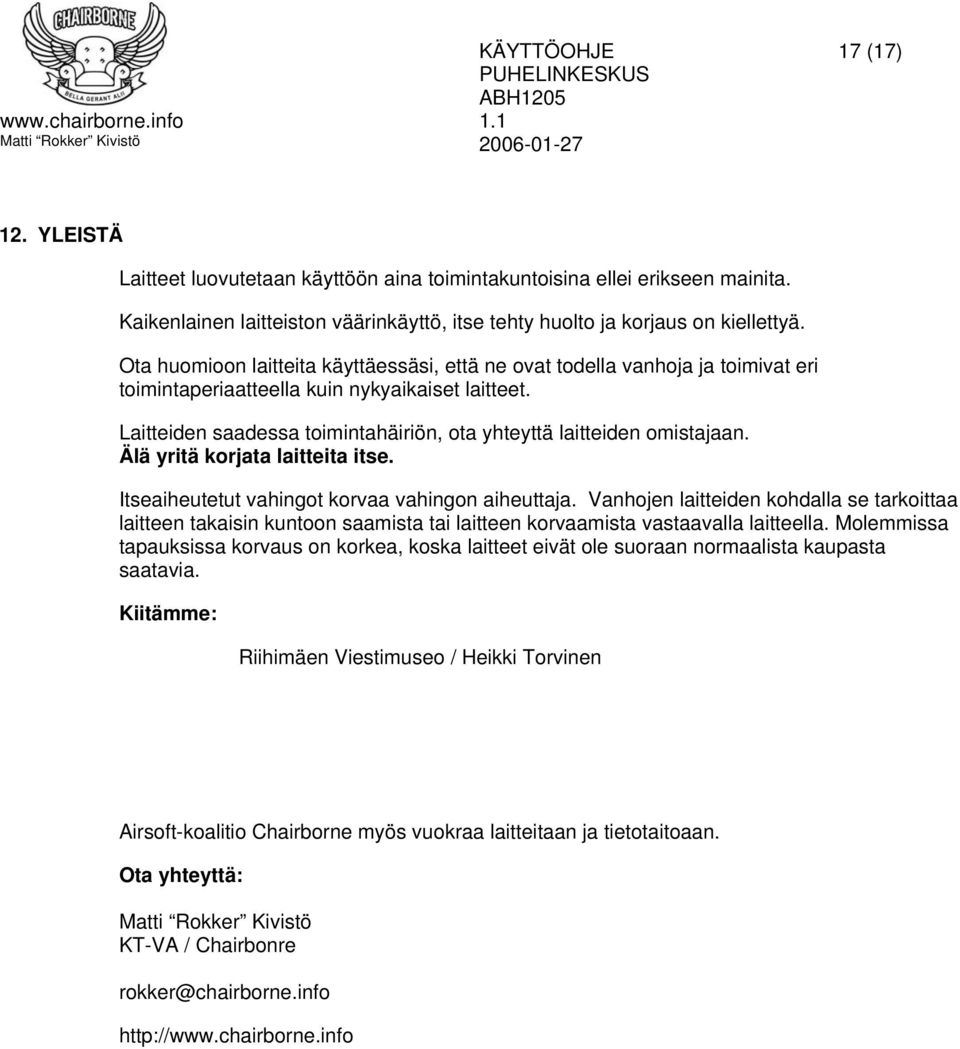

17 17 (17) 12. YLEISTÄ Laitteet luovutetaan käyttöön aina toimintakuntoisina ellei erikseen mainita. Kaikenlainen laitteiston väärinkäyttö, itse tehty huolto ja korjaus on kiellettyä. Ota huomioon laitteita käyttäessäsi, että ne ovat todella vanhoja ja toimivat eri toimintaperiaatteella kuin nykyaikaiset laitteet. Laitteiden saadessa toimintahäiriön, ota yhteyttä laitteiden omistajaan. Älä yritä korjata laitteita itse. Itseaiheutetut vahingot korvaa vahingon aiheuttaja. Vanhojen laitteiden kohdalla se tarkoittaa laitteen takaisin kuntoon saamista tai laitteen korvaamista vastaavalla laitteella. Molemmissa tapauksissa korvaus on korkea, koska laitteet eivät ole suoraan normaalista kaupasta saatavia. Kiitämme: Riihimäen Viestimuseo / Heikki Torvinen Airsoft-koalitio Chairborne myös vuokraa laitteitaan ja tietotaitoaan. Ota yhteyttä: Matti Rokker Kivistö KT-VA / Chairbonre rokker@chairborne.info
