KÄYTTÖOHJE PUHELINKESKUS LM ERICSSON ABM1011

Transkriptio

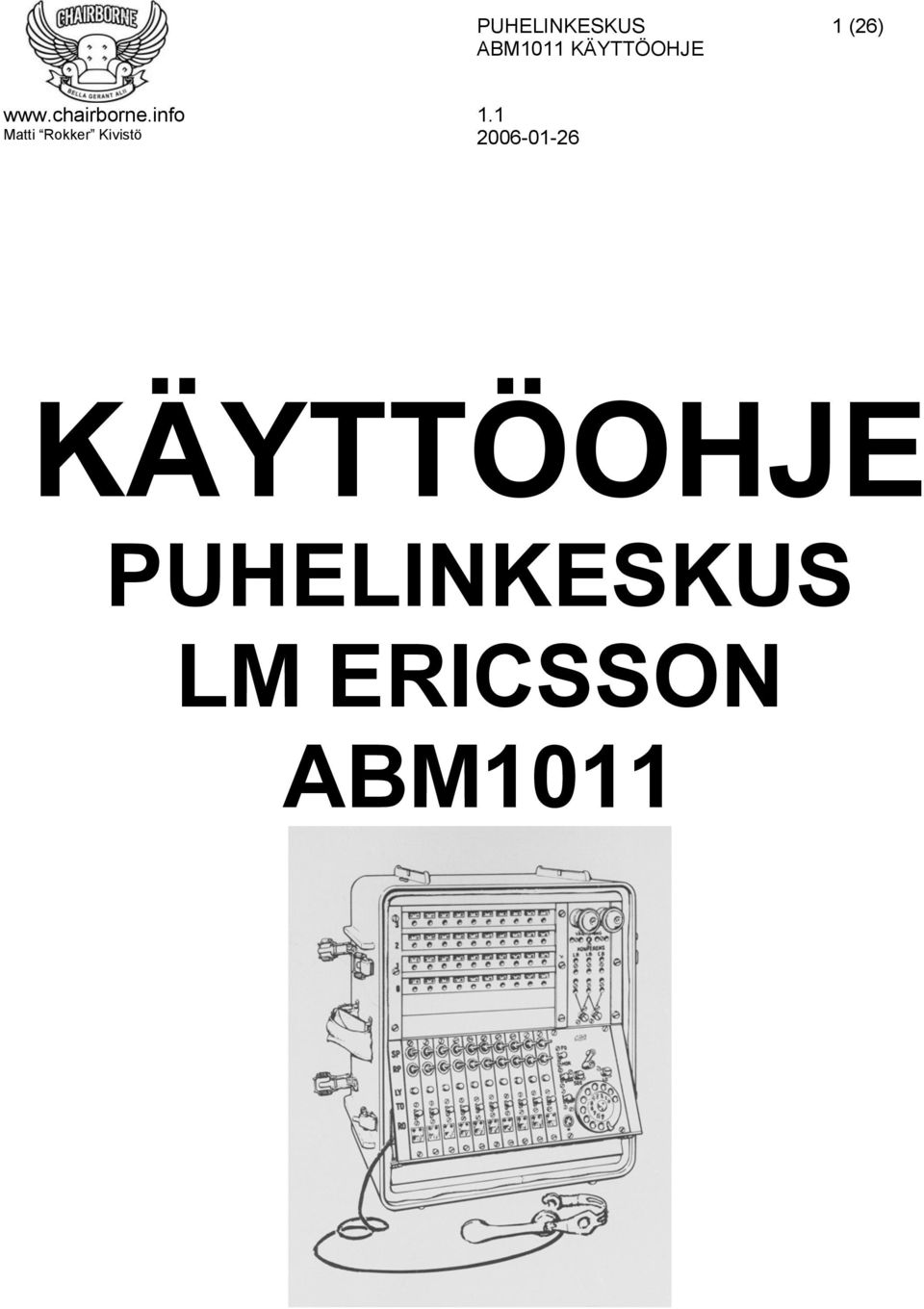

1 1 (26) KÄYTTÖOHJE PUHELINKESKUS LM ERICSSON ABM1011

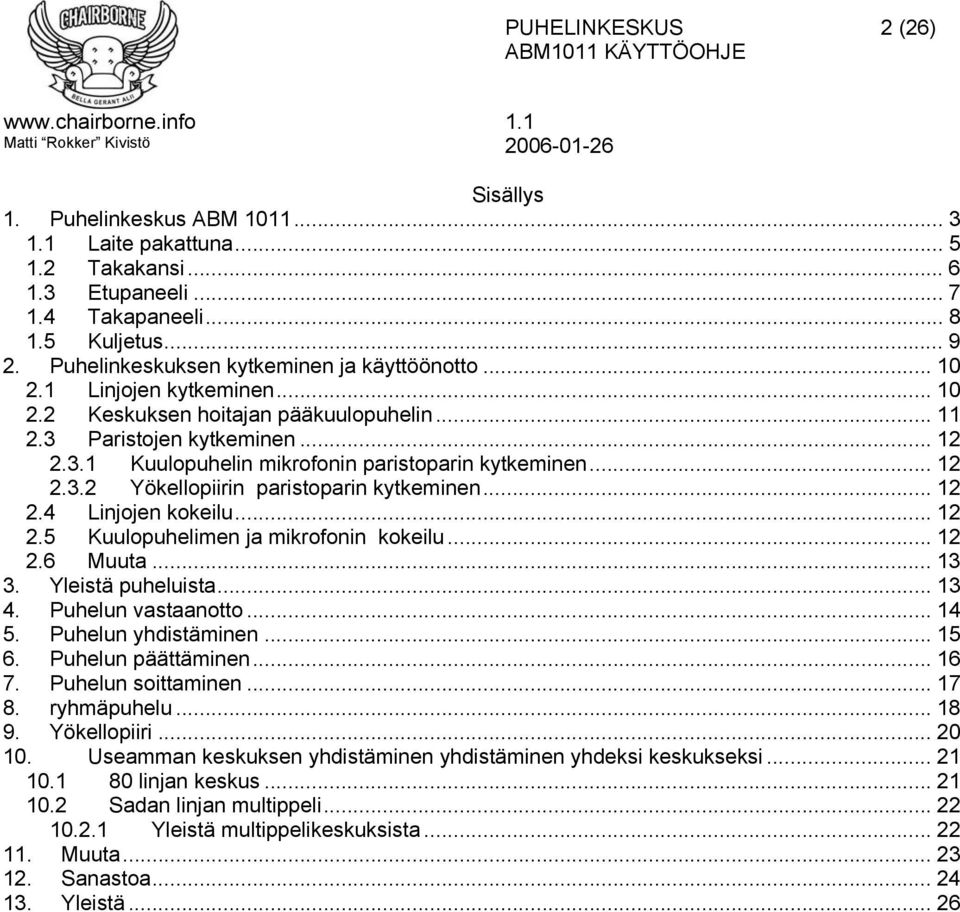

2 2 (26) Sisällys 1. Puhelinkeskus ABM Laite pakattuna Takakansi Etupaneeli Takapaneeli Kuljetus Puhelinkeskuksen kytkeminen ja käyttöönotto Linjojen kytkeminen Keskuksen hoitajan pääkuulopuhelin Paristojen kytkeminen Kuulopuhelin mikrofonin paristoparin kytkeminen Yökellopiirin paristoparin kytkeminen Linjojen kokeilu Kuulopuhelimen ja mikrofonin kokeilu Muuta Yleistä puheluista Puhelun vastaanotto Puhelun yhdistäminen Puhelun päättäminen Puhelun soittaminen ryhmäpuhelu Yökellopiiri Useamman keskuksen yhdistäminen yhdistäminen yhdeksi keskukseksi linjan keskus Sadan linjan multippeli Yleistä multippelikeskuksista Muuta Sanastoa Yleistä... 26

3 3 (26) 1. PUHELINKESKUS ABM 1011 Sotilaskäyttöön suunniteltu ja valmistettu neljäkymmentä (40) linjainen, kymmenellä (10) nauhaparilla ja keskuksenhoitajan pääkuulopuhelimella varustettu paikallisparistojärjestelmän (LB), keskusparistojärjestelmän (CB) ja automaattiverkon (AT) mukaan toimiva puhelinkeskus. Pääkuulopuhelin voidaan korvata myös LM Ericssonin valmistamalla kenttäpuhelin- ja radiokuulopuhelimella (sama liitin). Katkaisijan takana oleva yökellopiiri. Nauhapareissa jousimekanismi nauhan sisään vetoa varten (ns. nauhapainot). Keskuksia voidaan käyttää: - Erillisenä 40-johdon keskuksena (1 keskus) - 80-johdon kaksoiskeskuksena (2 keskusta yhdistettynä) johdon multippelikeskuksena (3 keskusta yhdistettynä multippelilisälaitteen avulla) Keskuspöydän vastauskentän muodostavat linjayksiköt, joihin kuhunkin voidaan yhdistää kymmenen (10) johtoa. Linjayksiköitä keskuksessa on neljä (4) kappaletta. Keskukseen voidaan liittää myös radio tai kaukokirjoitin. Nauhapariyksiköissä vastausnauha (SP), soittonauha (RP), kuuntelupainike (LY), välityskytkin (TO/RO) ja loppusoittovälkky. Yhden keskuksen maksimi samanaikaisten käytössä olevien linjojen määrä on kymmenen (10) nauhaparia ja 4-8 LB ryhmäpuhelulinjaa + 4 CB ryhmäpuhelulinjaa eli LB-käytössä yhteensä 28 linjaa ja CB-käytössä 32 linjaa. Mitat: Paristot: Materiaali: Korkeus 56 cm Leveys 49,5 cm Syvyys 47 cm Paino 58 kg (kuljetuspaino) 2+2 kpl 1,5V D-paristo (2 x 1.5V = 3V) ja vaihtoehtoisesti 2x12V akut

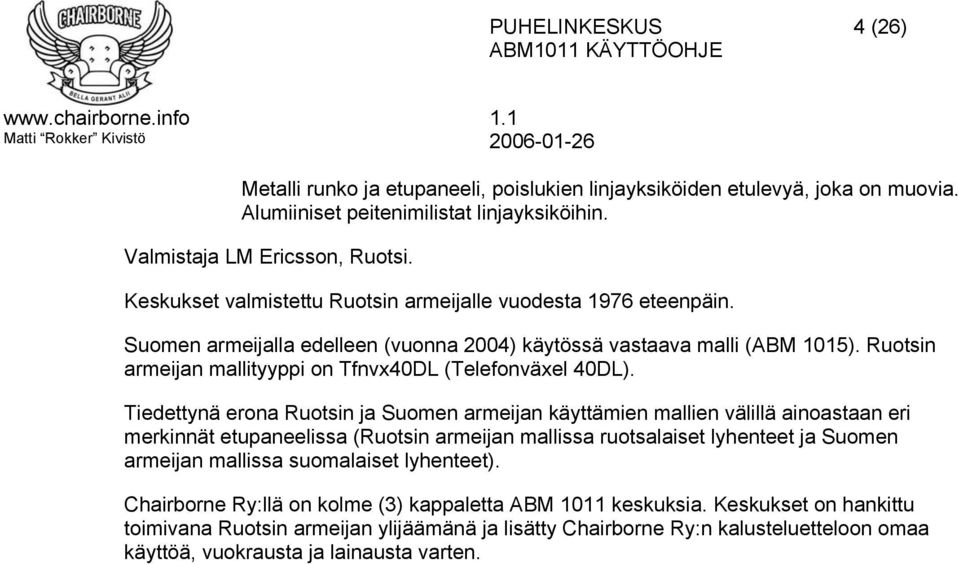

4 4 (26) Metalli runko ja etupaneeli, poislukien linjayksiköiden etulevyä, joka on muovia. Alumiiniset peitenimilistat linjayksiköihin. Valmistaja LM Ericsson, Ruotsi. Keskukset valmistettu Ruotsin armeijalle vuodesta 1976 eteenpäin. Suomen armeijalla edelleen (vuonna 2004) käytössä vastaava malli (ABM 1015). Ruotsin armeijan mallityyppi on Tfnvx40DL (Telefonväxel 40DL). Tiedettynä erona Ruotsin ja Suomen armeijan käyttämien mallien välillä ainoastaan eri merkinnät etupaneelissa (Ruotsin armeijan mallissa ruotsalaiset lyhenteet ja Suomen armeijan mallissa suomalaiset lyhenteet). Chairborne Ry:llä on kolme (3) kappaletta ABM 1011 keskuksia. Keskukset on hankittu toimivana Ruotsin armeijan ylijäämänä ja lisätty Chairborne Ry:n kalusteluetteloon omaa käyttöä, vuokrausta ja lainausta varten.

5 5 (26) 1.1 Laite pakattuna 1 Takakansi 2 Pikalukko 3 Kantokahva 4 Etukansi Keskus pakattuna

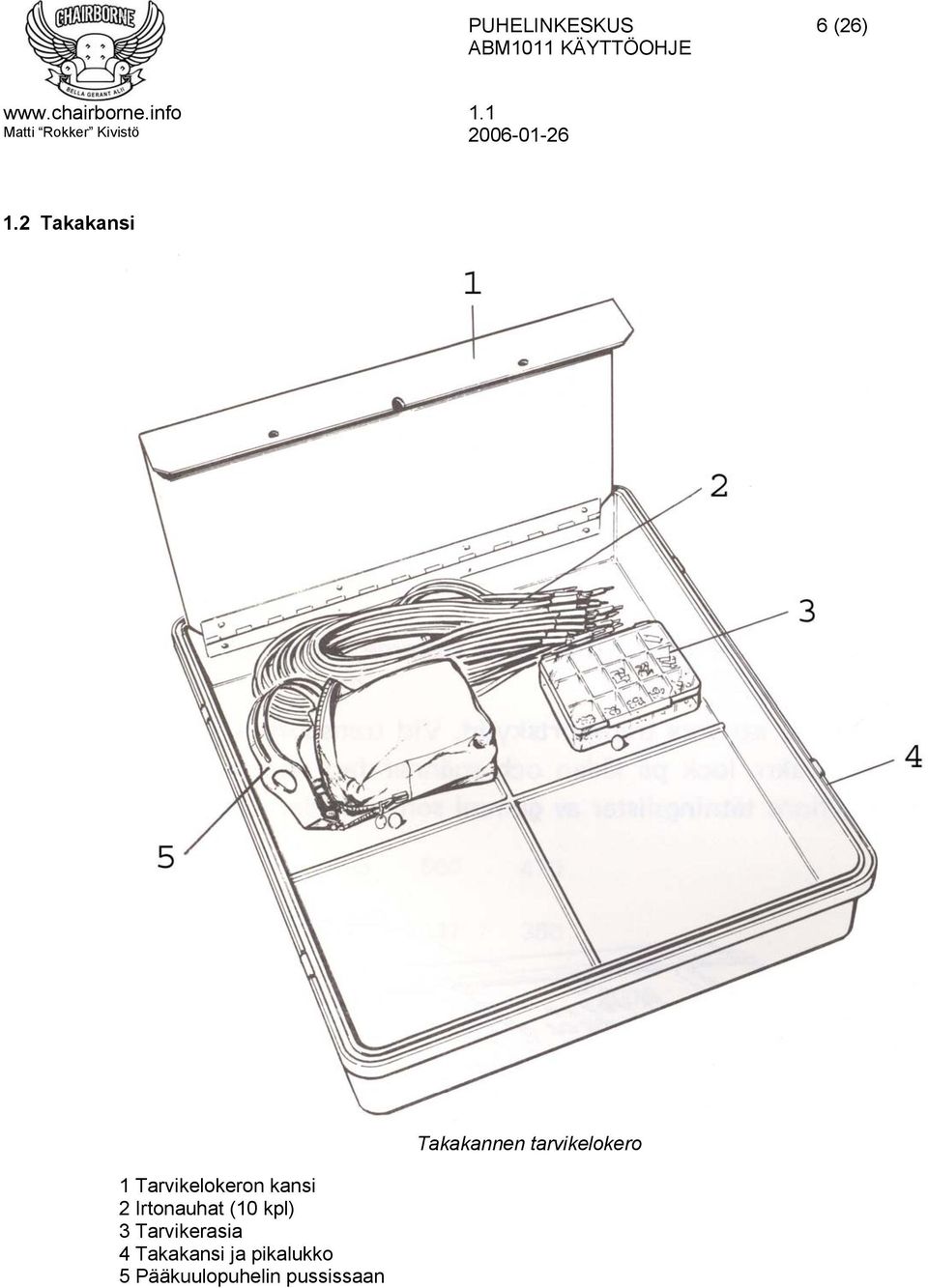

6 6 (26) 1.2 Takakansi 1 Tarvikelokeron kansi 2 Irtonauhat (10 kpl) 3 Tarvikerasia 4 Takakansi ja pikalukko 5 Pääkuulopuhelin pussissaan Takakannen tarvikelokero

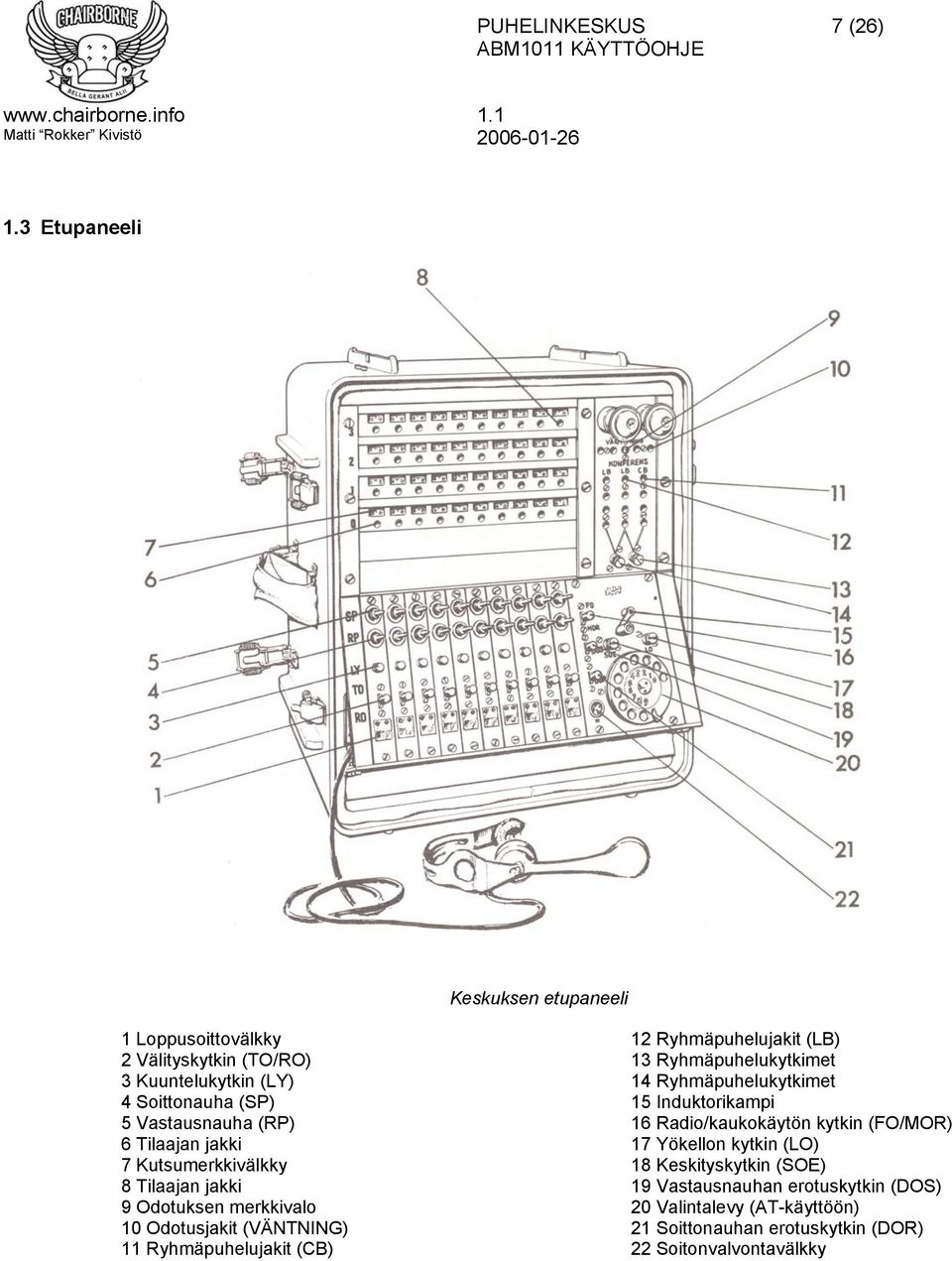

7 7 (26) 1.3 Etupaneeli Keskuksen etupaneeli 1 Loppusoittovälkky 2 Välityskytkin (TO/RO) 3 Kuuntelukytkin (LY) 4 Soittonauha (SP) 5 Vastausnauha (RP) 6 Tilaajan jakki 7 Kutsumerkkivälkky 8 Tilaajan jakki 9 Odotuksen merkkivalo 10 Odotusjakit (VÄNTNING) 11 Ryhmäpuhelujakit (CB) 12 Ryhmäpuhelujakit (LB) 13 Ryhmäpuhelukytkimet 14 Ryhmäpuhelukytkimet 15 Induktorikampi 16 Radio/kaukokäytön kytkin (FO/MOR) 17 Yökellon kytkin (LO) 18 Keskityskytkin (SOE) 19 Vastausnauhan erotuskytkin (DOS) 20 Valintalevy (AT-käyttöön) 21 Soittonauhan erotuskytkin (DOR) 22 Soitonvalvontavälkky

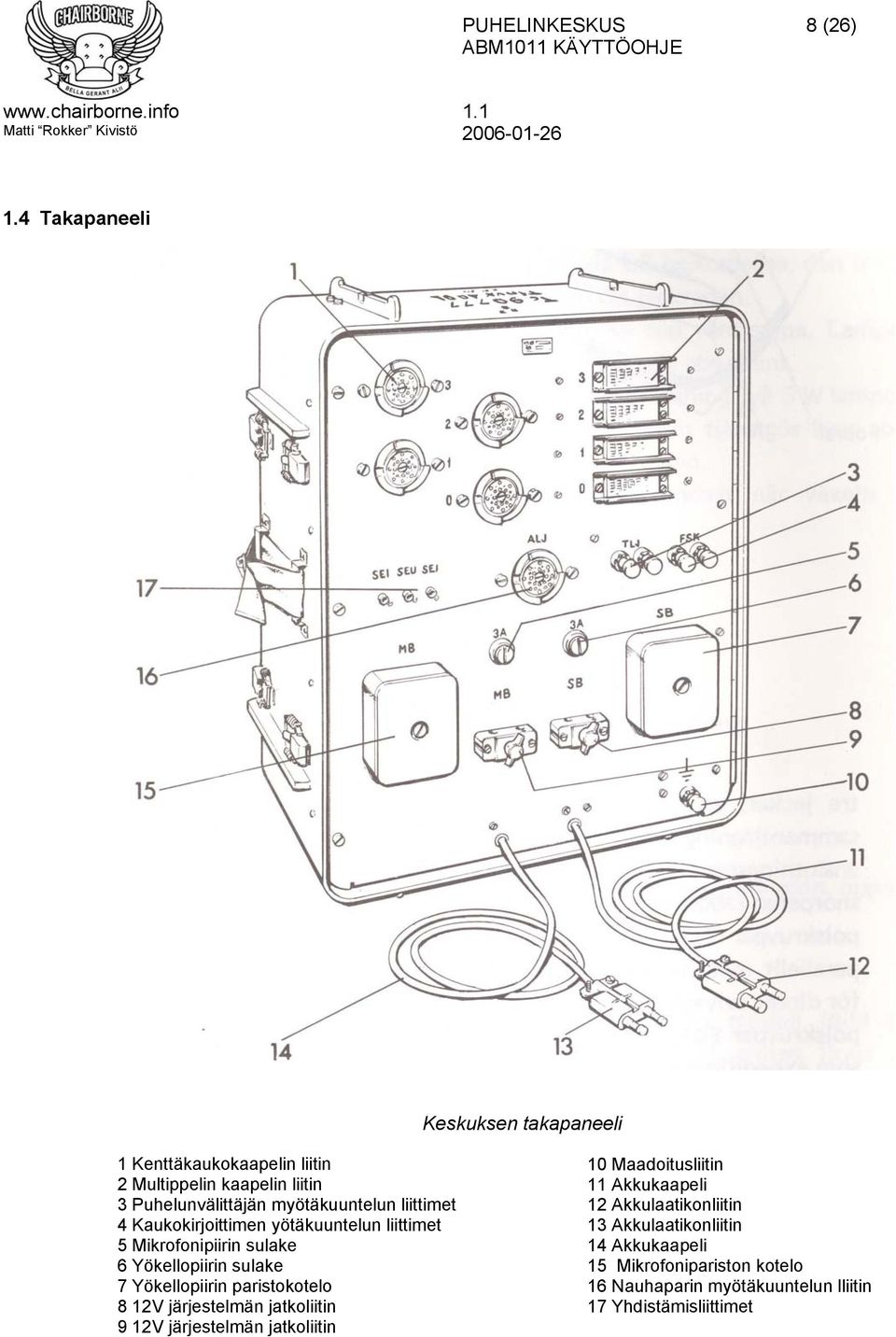

8 8 (26) 1.4 Takapaneeli Keskuksen takapaneeli 1 Kenttäkaukokaapelin liitin 2 Multippelin kaapelin liitin 3 Puhelunvälittäjän myötäkuuntelun liittimet 4 Kaukokirjoittimen yötäkuuntelun liittimet 5 Mikrofonipiirin sulake 6 Yökellopiirin sulake 7 Yökellopiirin paristokotelo 8 12V järjestelmän jatkoliitin 9 12V järjestelmän jatkoliitin 10 Maadoitusliitin 11 Akkukaapeli 12 Akkulaatikonliitin 13 Akkulaatikonliitin 14 Akkukaapeli 15 Mikrofonipariston kotelo 16 Nauhaparin myötäkuuntelun lliitin 17 Yhdistämisliittimet

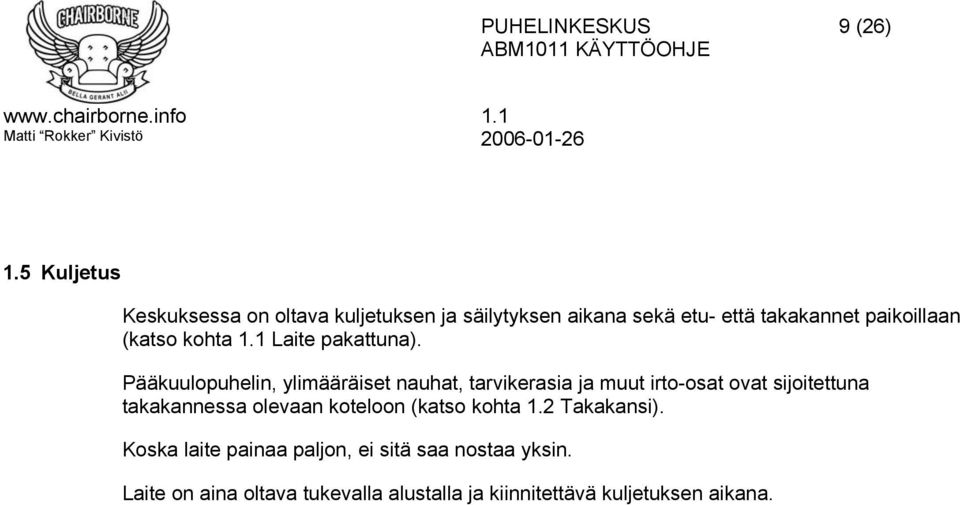

9 9 (26) 1.5 Kuljetus Keskuksessa on oltava kuljetuksen ja säilytyksen aikana sekä etu- että takakannet paikoillaan (katso kohta 1.1 Laite pakattuna). Pääkuulopuhelin, ylimääräiset nauhat, tarvikerasia ja muut irto-osat ovat sijoitettuna takakannessa olevaan koteloon (katso kohta 1.2 Takakansi). Koska laite painaa paljon, ei sitä saa nostaa yksin. Laite on aina oltava tukevalla alustalla ja kiinnitettävä kuljetuksen aikana.

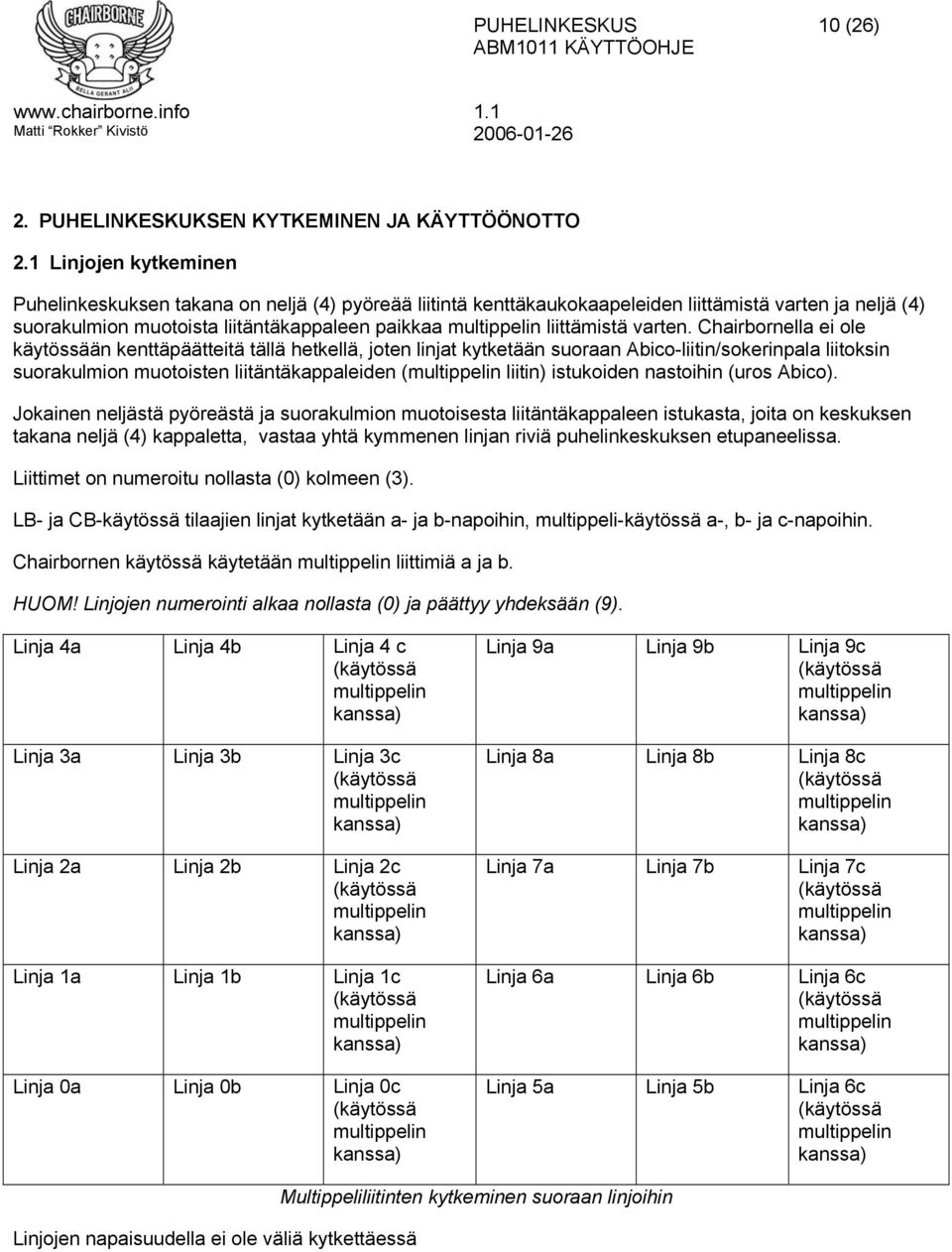

10 10 (26) 2. PUHELINKESKUKSEN KYTKEMINEN JA KÄYTTÖÖNOTTO 2.1 Linjojen kytkeminen Puhelinkeskuksen takana on neljä (4) pyöreää liitintä kenttäkaukokaapeleiden liittämistä varten ja neljä (4) suorakulmion muotoista liitäntäkappaleen paikkaa multippelin liittämistä varten. Chairbornella ei ole käytössään kenttäpäätteitä tällä hetkellä, joten linjat kytketään suoraan Abico-liitin/sokerinpala liitoksin suorakulmion muotoisten liitäntäkappaleiden (multippelin liitin) istukoiden nastoihin (uros Abico). Jokainen neljästä pyöreästä ja suorakulmion muotoisesta liitäntäkappaleen istukasta, joita on keskuksen takana neljä (4) kappaletta, vastaa yhtä kymmenen linjan riviä puhelinkeskuksen etupaneelissa. Liittimet on numeroitu nollasta (0) kolmeen (3). LB- ja CB-käytössä tilaajien linjat kytketään a- ja b-napoihin, multippeli-käytössä a-, b- ja c-napoihin. Chairbornen käytössä käytetään multippelin liittimiä a ja b. HUOM! Linjojen numerointi alkaa nollasta (0) ja päättyy yhdeksään (9). Linja 4a Linja 4b Linja 4 c (käytössä multippelin kanssa) Linja 3a Linja 3b Linja 3c (käytössä multippelin kanssa) Linja 2a Linja 2b Linja 2c (käytössä multippelin kanssa) Linja 1a Linja 1b Linja 1c (käytössä multippelin kanssa) Linja 0a Linja 0b Linja 0c (käytössä multippelin kanssa) Linja 9a Linja 9b Linja 9c (käytössä multippelin kanssa) Linja 8a Linja 8b Linja 8c (käytössä multippelin kanssa) Linja 7a Linja 7b Linja 7c (käytössä multippelin kanssa) Linja 6a Linja 6b Linja 6c (käytössä multippelin kanssa) Linja 5a Linja 5b Linja 6c (käytössä multippelin kanssa) Linjojen napaisuudella ei ole väliä kytkettäessä Multippeliliitinten kytkeminen suoraan linjoihin

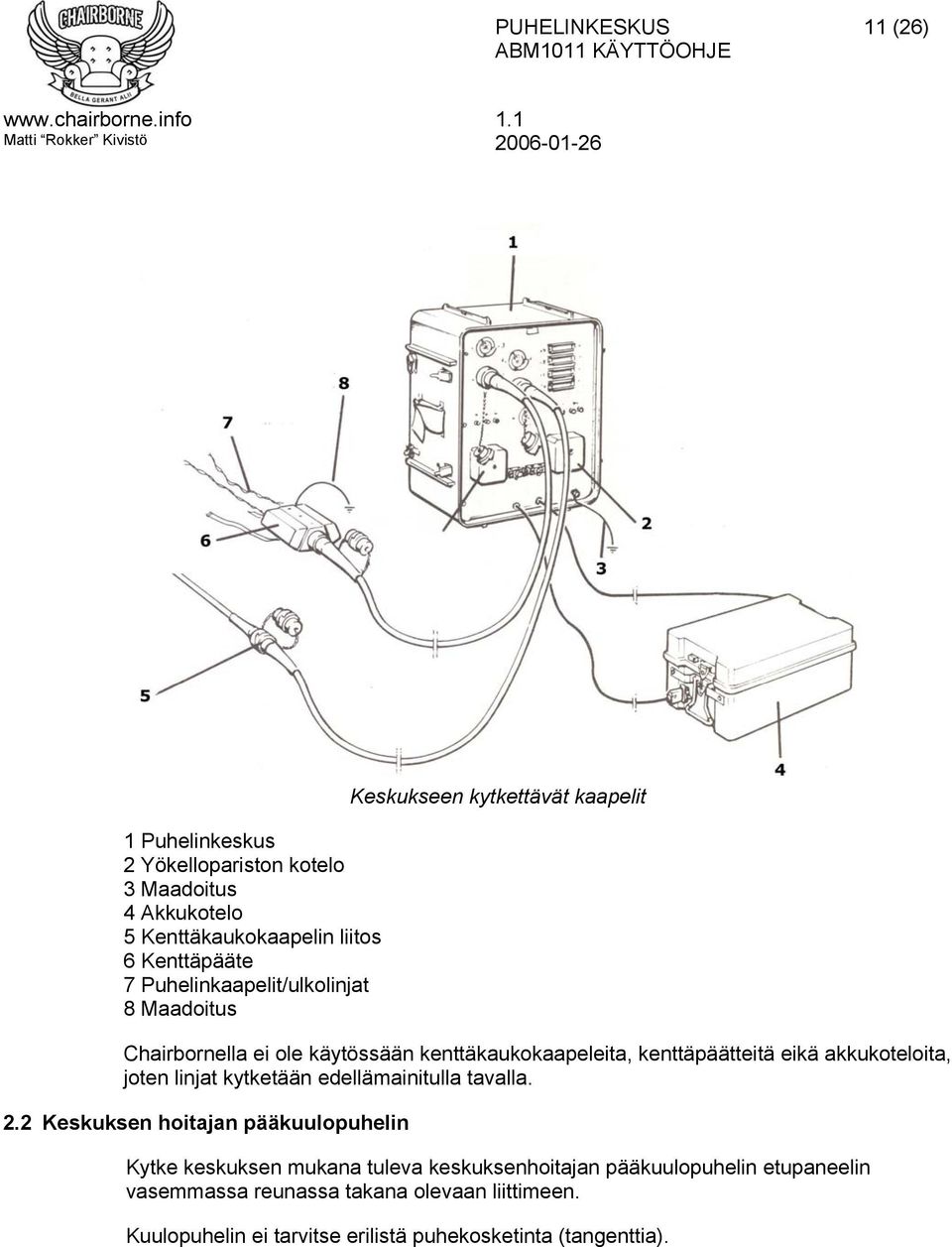

11 11 (26) 1 Puhelinkeskus 2 Yökellopariston kotelo 3 Maadoitus 4 Akkukotelo 5 Kenttäkaukokaapelin liitos 6 Kenttäpääte 7 Puhelinkaapelit/ulkolinjat 8 Maadoitus Keskukseen kytkettävät kaapelit Chairbornella ei ole käytössään kenttäkaukokaapeleita, kenttäpäätteitä eikä akkukoteloita, joten linjat kytketään edellämainitulla tavalla. 2.2 Keskuksen hoitajan pääkuulopuhelin Kytke keskuksen mukana tuleva keskuksenhoitajan pääkuulopuhelin etupaneelin vasemmassa reunassa takana olevaan liittimeen. Kuulopuhelin ei tarvitse erilistä puhekosketinta (tangenttia).

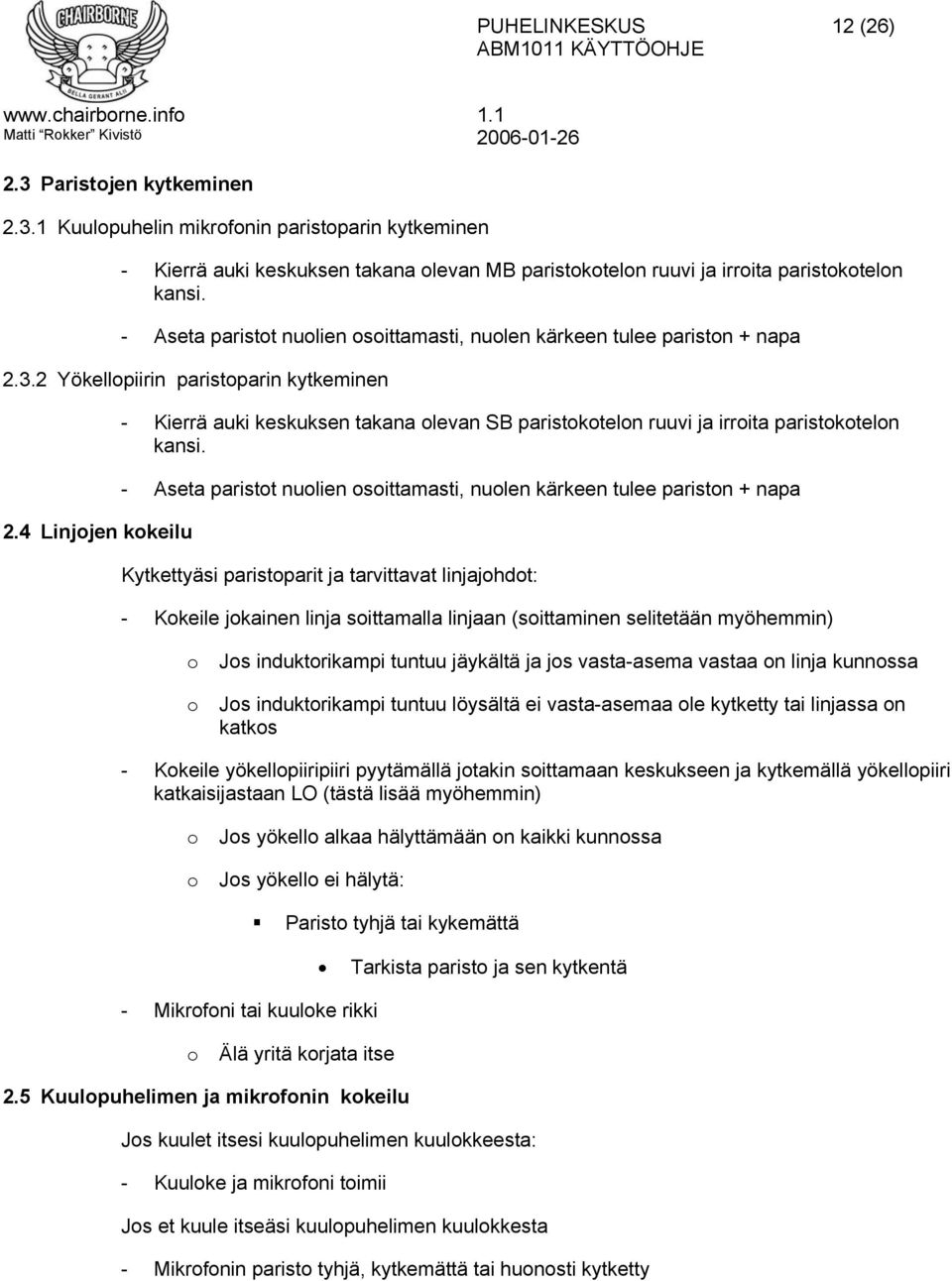

12 12 (26) 2.3 Paristojen kytkeminen Kuulopuhelin mikrofonin paristoparin kytkeminen - Kierrä auki keskuksen takana olevan MB paristokotelon ruuvi ja irroita paristokotelon kansi. - Aseta paristot nuolien osoittamasti, nuolen kärkeen tulee pariston + napa Yökellopiirin paristoparin kytkeminen 2.4 Linjojen kokeilu - Kierrä auki keskuksen takana olevan SB paristokotelon ruuvi ja irroita paristokotelon kansi. - Aseta paristot nuolien osoittamasti, nuolen kärkeen tulee pariston + napa Kytkettyäsi paristoparit ja tarvittavat linjajohdot: - Kokeile jokainen linja soittamalla linjaan (soittaminen selitetään myöhemmin) o o Jos induktorikampi tuntuu jäykältä ja jos vasta-asema vastaa on linja kunnossa Jos induktorikampi tuntuu löysältä ei vasta-asemaa ole kytketty tai linjassa on katkos - Kokeile yökellopiiripiiri pyytämällä jotakin soittamaan keskukseen ja kytkemällä yökellopiiri katkaisijastaan LO (tästä lisää myöhemmin) o o Jos yökello alkaa hälyttämään on kaikki kunnossa Jos yökello ei hälytä: - Mikrofoni tai kuuloke rikki Paristo tyhjä tai kykemättä Tarkista paristo ja sen kytkentä o Älä yritä korjata itse 2.5 Kuulopuhelimen ja mikrofonin kokeilu Jos kuulet itsesi kuulopuhelimen kuulokkeesta: - Kuuloke ja mikrofoni toimii Jos et kuule itseäsi kuulopuhelimen kuulokkesta - Mikrofonin paristo tyhjä, kytkemättä tai huonosti kytketty

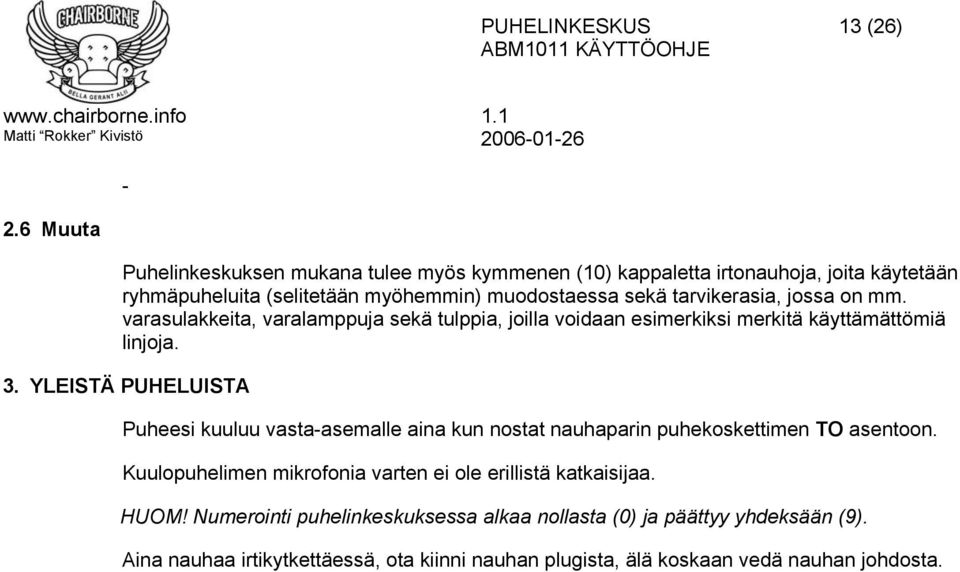

13 13 (26) 2.6 Muuta - Puhelinkeskuksen mukana tulee myös kymmenen (10) kappaletta irtonauhoja, joita käytetään ryhmäpuheluita (selitetään myöhemmin) muodostaessa sekä tarvikerasia, jossa on mm. varasulakkeita, varalamppuja sekä tulppia, joilla voidaan esimerkiksi merkitä käyttämättömiä linjoja. 3. YLEISTÄ PUHELUISTA Puheesi kuuluu vasta-asemalle aina kun nostat nauhaparin puhekoskettimen TO asentoon. Kuulopuhelimen mikrofonia varten ei ole erillistä katkaisijaa. HUOM! Numerointi puhelinkeskuksessa alkaa nollasta (0) ja päättyy yhdeksään (9). Aina nauhaa irtikytkettäessä, ota kiinni nauhan plugista, älä koskaan vedä nauhan johdosta.

14 14 (26) 4. PUHELUN VASTAANOTTO Puhelun tullessa keskukseen soittajan kutsumerkkilvälkky tippuu alas. Keskuksen on saapunut puhelu tilaajalta 2-0 ja kutsumerkkivälkky on tippunut alas Kytke vapaan nauhaparin vastaustulppa SP kutsumerkkivälkkyä vastaavaan jakkiin. Nosta kyseisen nauhaparin välityskytkin asentoon TO. Vastaa KESKUS tai oman asemapaikan tunnus, esimerkiksi AARNE 10. Jatka kohtaan puhelun yhdistäminen Tilaajalle vastaaminen

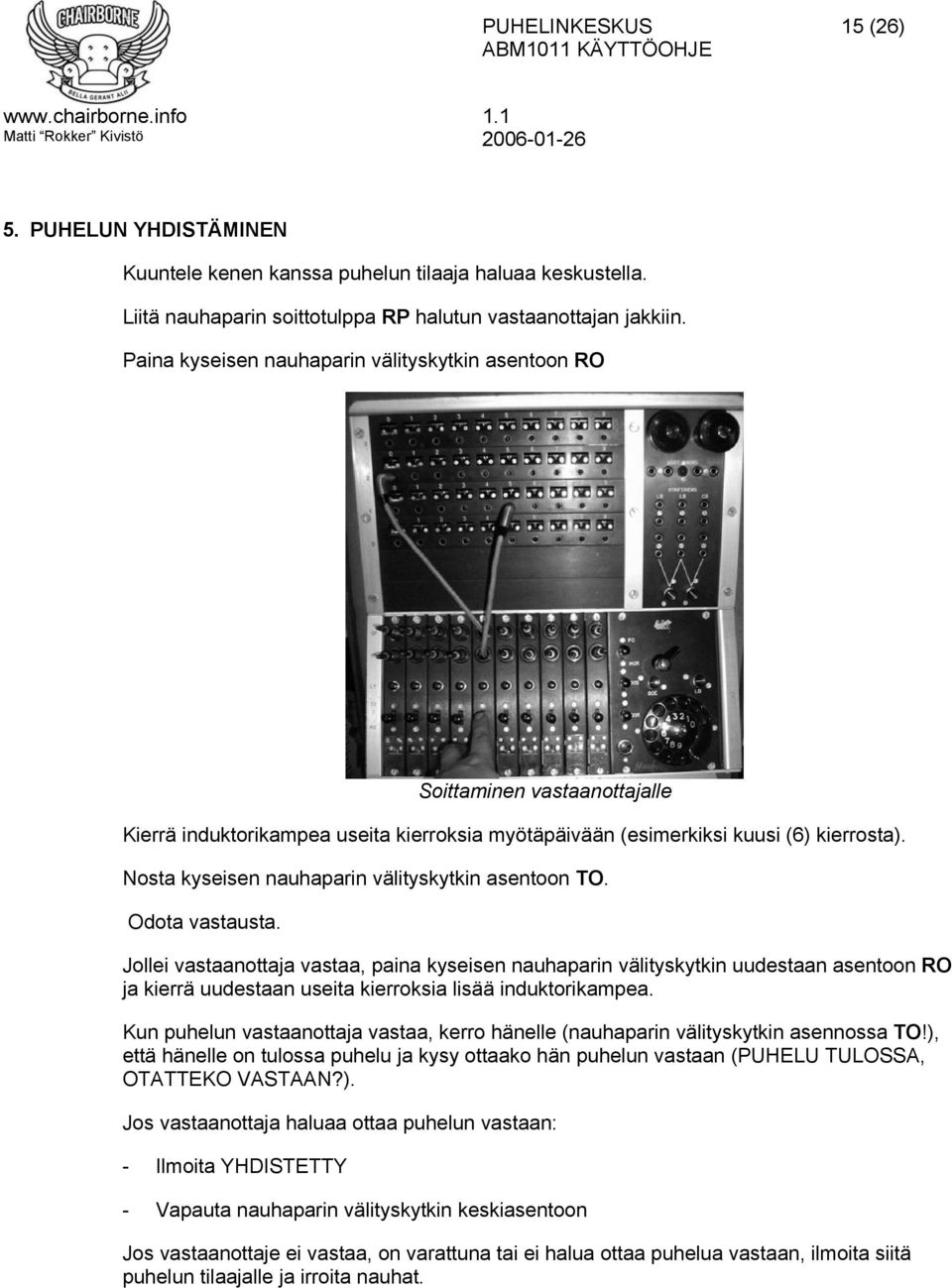

15 15 (26) 5. PUHELUN YHDISTÄMINEN Kuuntele kenen kanssa puhelun tilaaja haluaa keskustella. Liitä nauhaparin soittotulppa RP halutun vastaanottajan jakkiin. Paina kyseisen nauhaparin välityskytkin asentoon RO Soittaminen vastaanottajalle Kierrä induktorikampea useita kierroksia myötäpäivään (esimerkiksi kuusi (6) kierrosta). Nosta kyseisen nauhaparin välityskytkin asentoon TO. Odota vastausta. Jollei vastaanottaja vastaa, paina kyseisen nauhaparin välityskytkin uudestaan asentoon RO ja kierrä uudestaan useita kierroksia lisää induktorikampea. Kun puhelun vastaanottaja vastaa, kerro hänelle (nauhaparin välityskytkin asennossa TO!), että hänelle on tulossa puhelu ja kysy ottaako hän puhelun vastaan (PUHELU TULOSSA, OTATTEKO VASTAAN?). Jos vastaanottaja haluaa ottaa puhelun vastaan: - Ilmoita YHDISTETTY - Vapauta nauhaparin välityskytkin keskiasentoon Jos vastaanottaje ei vastaa, on varattuna tai ei halua ottaa puhelua vastaan, ilmoita siitä puhelun tilaajalle ja irroita nauhat.

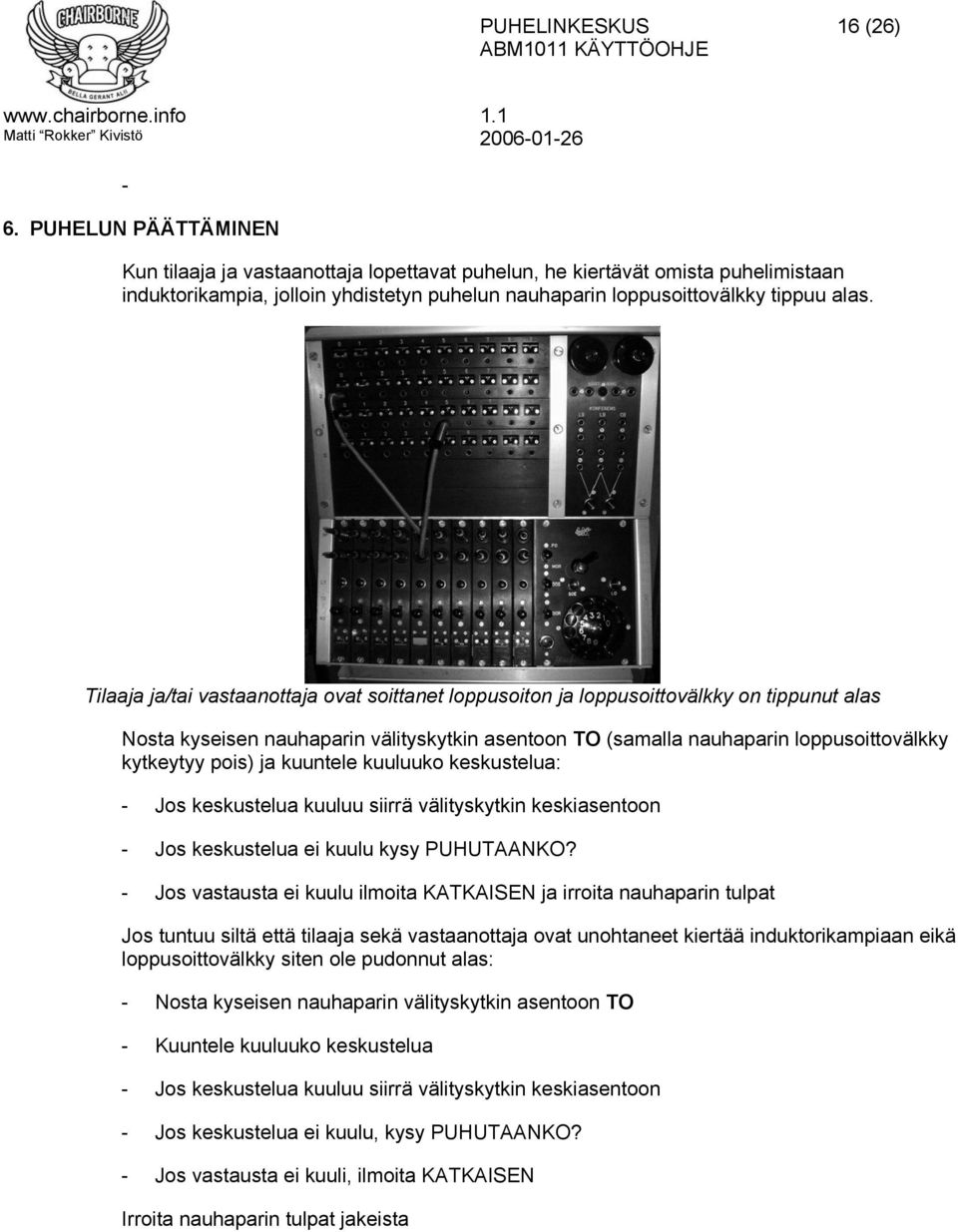

16 16 (26) - 6. PUHELUN PÄÄTTÄMINEN Kun tilaaja ja vastaanottaja lopettavat puhelun, he kiertävät omista puhelimistaan induktorikampia, jolloin yhdistetyn puhelun nauhaparin loppusoittovälkky tippuu alas. Tilaaja ja/tai vastaanottaja ovat soittanet loppusoiton ja loppusoittovälkky on tippunut alas Nosta kyseisen nauhaparin välityskytkin asentoon TO (samalla nauhaparin loppusoittovälkky kytkeytyy pois) ja kuuntele kuuluuko keskustelua: - Jos keskustelua kuuluu siirrä välityskytkin keskiasentoon - Jos keskustelua ei kuulu kysy PUHUTAANKO? - Jos vastausta ei kuulu ilmoita KATKAISEN ja irroita nauhaparin tulpat Jos tuntuu siltä että tilaaja sekä vastaanottaja ovat unohtaneet kiertää induktorikampiaan eikä loppusoittovälkky siten ole pudonnut alas: - Nosta kyseisen nauhaparin välityskytkin asentoon TO - Kuuntele kuuluuko keskustelua - Jos keskustelua kuuluu siirrä välityskytkin keskiasentoon - Jos keskustelua ei kuulu, kysy PUHUTAANKO? - Jos vastausta ei kuuli, ilmoita KATKAISEN Irroita nauhaparin tulpat jakeista

17 17 (26) 7. PUHELUN SOITTAMINEN Kun haluat soittaa puhelun jollekin tilaajalle: - Liitä vapaan nauhaparin soittonauha (RP) - Paina kyseisen nauhaparin välityskytkin asentoon RO - Kierrä induktorikampea muutamia kertoja - Nosta kyseisen nauhaparin välityskytkin asentoon TO - Odota vastausta - Vastaanottajan vastatessa ilmoita asiasi - Puhelun päätyttyä irroita kyseisen nauhaparin soittonauha RP vastaanottajan jakista ja siirrä välityskytkin keskiasentoon

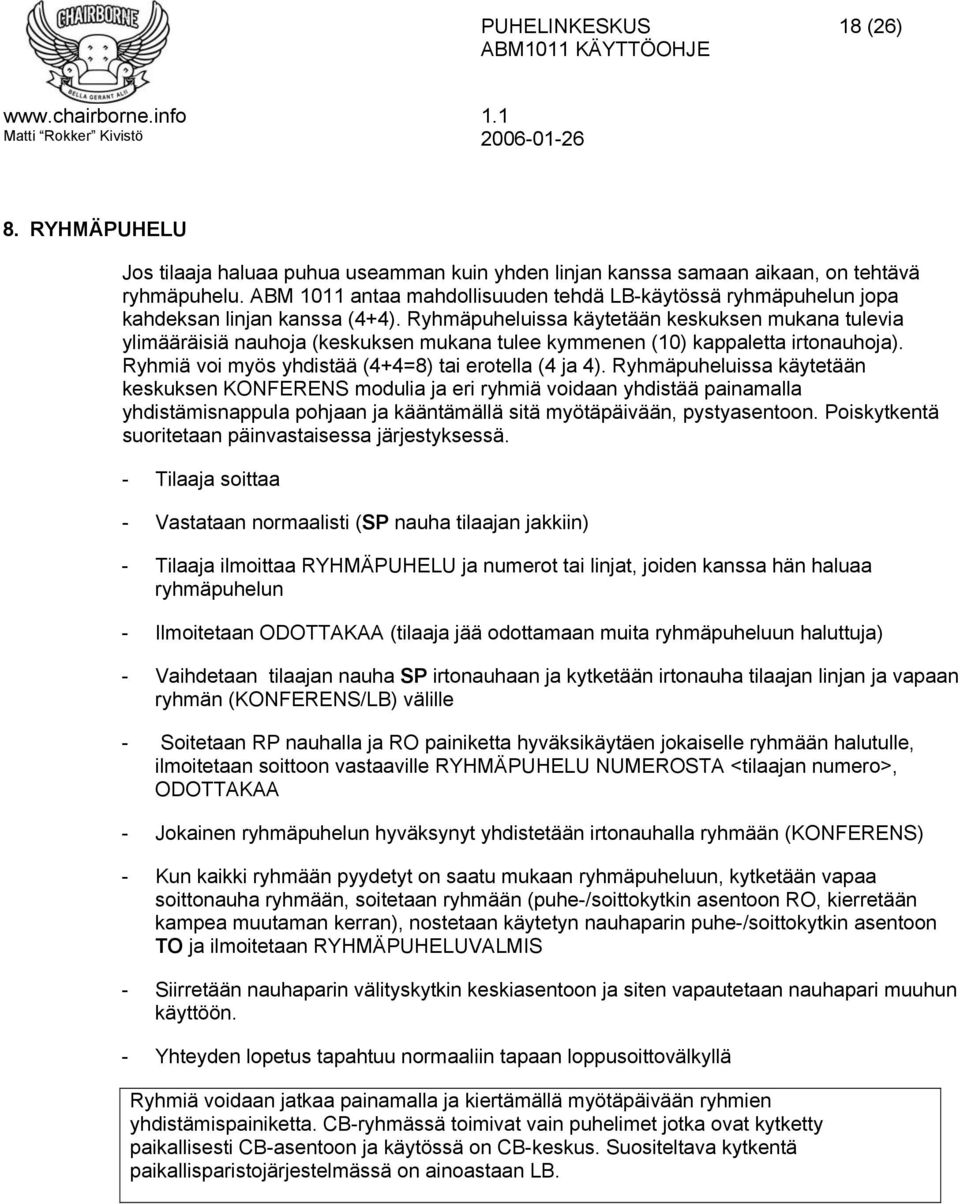

18 18 (26) 8. RYHMÄPUHELU Jos tilaaja haluaa puhua useamman kuin yhden linjan kanssa samaan aikaan, on tehtävä ryhmäpuhelu. ABM 1011 antaa mahdollisuuden tehdä LB-käytössä ryhmäpuhelun jopa kahdeksan linjan kanssa (4+4). Ryhmäpuheluissa käytetään keskuksen mukana tulevia ylimääräisiä nauhoja (keskuksen mukana tulee kymmenen (10) kappaletta irtonauhoja). Ryhmiä voi myös yhdistää (4+4=8) tai erotella (4 ja 4). Ryhmäpuheluissa käytetään keskuksen KONFERENS modulia ja eri ryhmiä voidaan yhdistää painamalla yhdistämisnappula pohjaan ja kääntämällä sitä myötäpäivään, pystyasentoon. Poiskytkentä suoritetaan päinvastaisessa järjestyksessä. - Tilaaja soittaa - Vastataan normaalisti (SP nauha tilaajan jakkiin) - Tilaaja ilmoittaa RYHMÄPUHELU ja numerot tai linjat, joiden kanssa hän haluaa ryhmäpuhelun - Ilmoitetaan ODOTTAKAA (tilaaja jää odottamaan muita ryhmäpuheluun haluttuja) - Vaihdetaan tilaajan nauha SP irtonauhaan ja kytketään irtonauha tilaajan linjan ja vapaan ryhmän (KONFERENS/LB) välille - Soitetaan RP nauhalla ja RO painiketta hyväksikäytäen jokaiselle ryhmään halutulle, ilmoitetaan soittoon vastaaville RYHMÄPUHELU NUMEROSTA <tilaajan numero>, ODOTTAKAA - Jokainen ryhmäpuhelun hyväksynyt yhdistetään irtonauhalla ryhmään (KONFERENS) - Kun kaikki ryhmään pyydetyt on saatu mukaan ryhmäpuheluun, kytketään vapaa soittonauha ryhmään, soitetaan ryhmään (puhe-/soittokytkin asentoon RO, kierretään kampea muutaman kerran), nostetaan käytetyn nauhaparin puhe-/soittokytkin asentoon TO ja ilmoitetaan RYHMÄPUHELUVALMIS - Siirretään nauhaparin välityskytkin keskiasentoon ja siten vapautetaan nauhapari muuhun käyttöön. - Yhteyden lopetus tapahtuu normaaliin tapaan loppusoittovälkyllä Ryhmiä voidaan jatkaa painamalla ja kiertämällä myötäpäivään ryhmien yhdistämispainiketta. CB-ryhmässä toimivat vain puhelimet jotka ovat kytketty paikallisesti CB-asentoon ja käytössä on CB-keskus. Suositeltava kytkentä paikallisparistojärjestelmässä on ainoastaan LB.

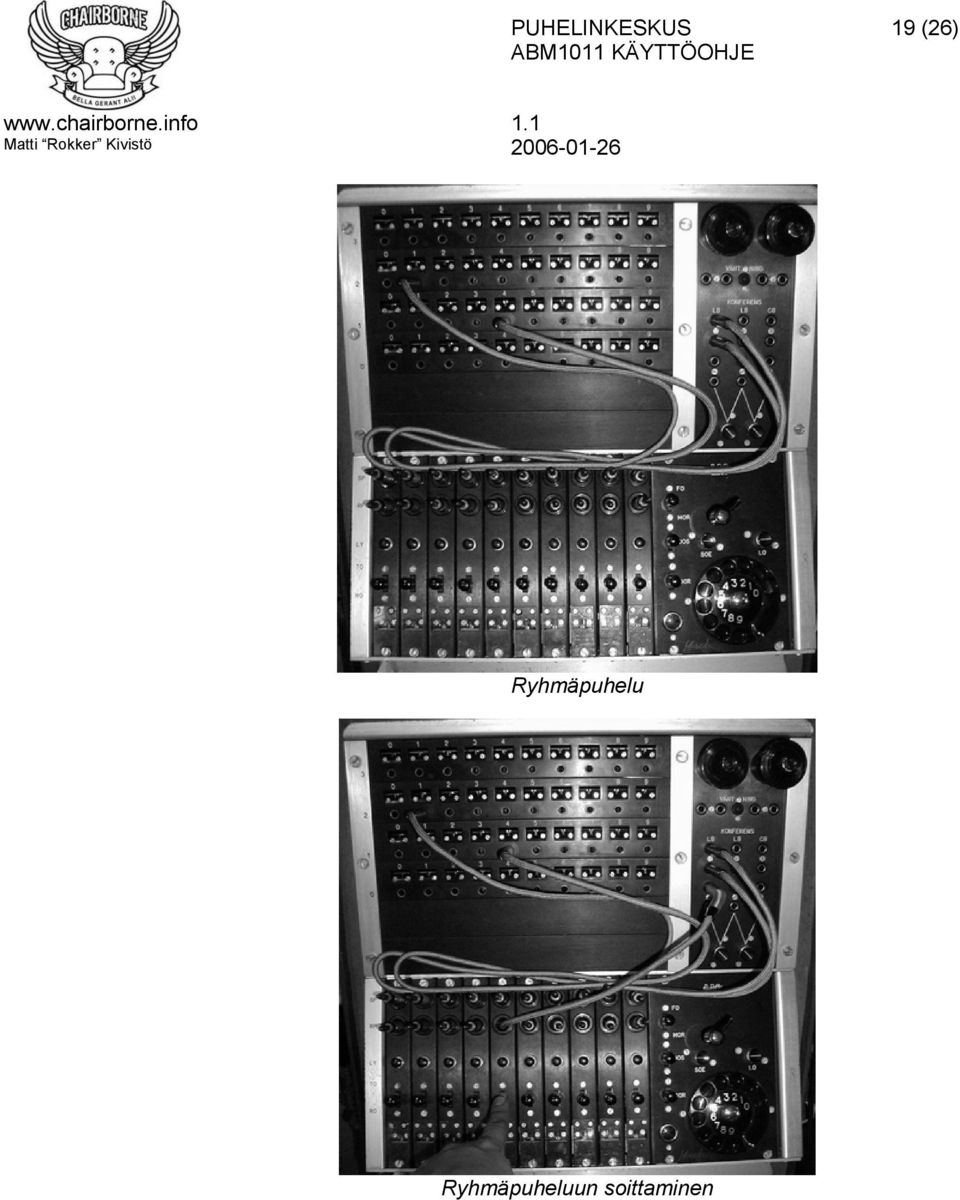

19 19 (26) Ryhmäpuhelu Ryhmäpuheluun soittaminen

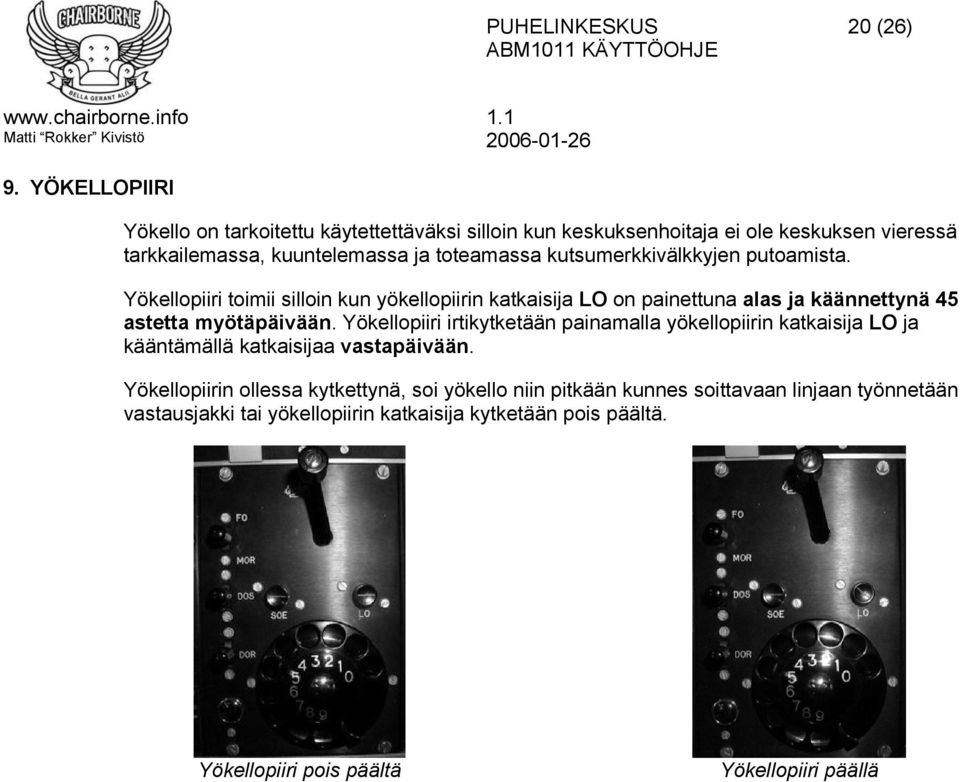

20 20 (26) 9. YÖKELLOPIIRI Yökello on tarkoitettu käytettettäväksi silloin kun keskuksenhoitaja ei ole keskuksen vieressä tarkkailemassa, kuuntelemassa ja toteamassa kutsumerkkivälkkyjen putoamista. Yökellopiiri toimii silloin kun yökellopiirin katkaisija LO on painettuna alas ja käännettynä 45 astetta myötäpäivään. Yökellopiiri irtikytketään painamalla yökellopiirin katkaisija LO ja kääntämällä katkaisijaa vastapäivään. Yökellopiirin ollessa kytkettynä, soi yökello niin pitkään kunnes soittavaan linjaan työnnetään vastausjakki tai yökellopiirin katkaisija kytketään pois päältä. Yökellopiiri pois päältä Yökellopiiri päällä

21 21 (26) 10. USEAMMAN KESKUKSEN YHDISTÄMINEN YHDISTÄMINEN YHDEKSI KESKUKSEKSI linjan keskus Kahden keskuksen yhdistäminen 80 linjan keskukseksi (edestä) 1 Maadoitus 2 Akkukaapelit 3 Ulkolinjat Kahden keskuksen yhdistäminen 80 linjan keskukseksi (edestä)

22 22 (26) 10.2 Sadan linjan multippeli 1 Multippelilaite ABM Ristikytkentälaite ABM 9111 Multippeli edestä 1 Akkukaapelit 2 Maadoitus 3 Ulkolinjat Multippeli takaa Yleistä multippelikeskuksista Jos linjojen lukumäärä nousee niin suureksi, että niitä ei voida hoitaa yhdestä keskuksesta, voidaan aluksi kytkeä kaksi keskusta rinnakkain, kuten edellä on esitetty. Linjojen lukumäärän

23 23 (26) 11. MUUTA lisääntyessä ei kaksi työpistettä enää riitä ja tällöin on huolehdittava, että jokainen puhelunvälittäjä voi omalta työpisteeltään suorittaa kaikki halutut yhdistämiset. Jotta tämä olisi mahdollista täytyy: - Kaikkien keskukseen liitettyjen johtojen olla jokaisen puhelunvälittäjän ulottovilla - Heti kun linja on jossakin työskentelypisteessä tullut yhdistetyksi johonkin toiseen linjaan, pitääkutsumerkkilaitteen erota pois tai lakata toimimasta, jotta väärien kutsujen vaara vältettäisiin - Kaksoisyhdistysten välttämiseksi jokaiselta työskentelypisteeltä pitää olla havaittavissa, että haluttu linja on toisessa paikassa varattu Edellä mainitut vaatimukset saavutetaan käyttämällä multippeliä. Chairbornella ei ole multippeliin vaadittavia laitteita, joten toimintaperiaatetta ei selitetä tämän tarkemmin ainakaan vielä tässä vaiheessa. - Keskus on liitettävissä myös tavalliseen puhelinverkkoon, mutta toimintaperiaatteen tarkempi selvitys jätetään pois tästä ohjeesta väärinkäytösten välttämiseksi. - Kahta (2) kahdentoista (12) voltin akkua käytettäessä keskuksesta saadaan käyttöön kaikki sen resurssit (mm. valaistus, automaattisoitto, CB-toiminta jne.), mutta normaalissa Chairbornen käytössä näitä ei normaalisti käytetä. Jos ominaisuudet ovat käytössä, on laitteet valmiiksi kytkettynä omistajan puolesta. Keskuksen kytkinten asennot (FO, MOR, DOS ja DOR) ja kytkin SOE liittyvät 12V+12V käyttöön. - Odottavat linjat voidaan kytkeä odotusjonoon (VÄNTNING). Odotusjonon merkkivalo on toiminnassa vain kahdentoista (12) voltin järjestelmää käytettäessä. - LY painikkeella voidaan kuunnella nauhaparissa olevaa liikennettä. - Keskuksen hoitajan pääkuulopuhelimen sijaan voidaan käyttää myös tavallista LM Ericssonin valmistamaa kuulopuhelinta, jossa on 1+3 nastaa liittimessä. Käytettäessä tälläistä kuulopuhelinta ei tarvitse painaa kuulopuhelimen puhekosketinta, vaan käytetään välityskytkimen TO-asentoa, aivan kuin pääkuulopuhelinta käytettäessä. - Keskus voidaan yhdistää myös radiokäyttöön, mutta tätäkään ei selitetä tässä ohjeessa väärinkäytösten välttämiseksi. - Aina nauhaa irtikytkettäessä, ota kiinni nauhan plugista, älä koskaan vedä johdosta.

24 24 (26) 12. SANASTOA Asiakkaat AT CB Induktorikampi Jakki Kenttäkaukokaapeli Kenttäpääte Kuulopuhelin LB Multippeli Nauha Nauhapari Parikaapeli Puhekosketin Plugi Pääkuulopuhelin Puhekosketin Ryhmäpuhelu Surrata Tapsi Kaikki muut puhelinverkossa. Automaattiverkko, normaalipuhelinverkko Central Battery, keskitetty paristo järjestelmä Laitteen etupaneelissa oleva kampi jolla aikaansaadaan soittosignaali välitysavaimen ollessa RO-asennossa Naarasliitin Paksu kaapeli, joka liitetään keskuksen ja kenttäpäätteen välille Lisälaite, jolla keskus ja ulkolinjat yhdistetään Puhelimen luuri, jossa mikrofoni, kaiutin ja yleensä myös puhekosketin Local Battery, paikallisparisto järjestelmä Kolmen keskuksen yhdistäminen siten, että kaikki keskustenhoitajat voivat suorittaa kaikki yhdistämiset Kaapeli jonka päässä on plugi Kaapelipari (johtopari) jolla puhelut yhdistetään asiakkaiden välillä Kaksinapainen kaapeli jossa kaapelit kulkevat rinnakkain, ks. tapsi Tangentti Urosliitin Ns. headset, päähän kiinnitettävä kuulopuhelin, jossa ei normaalisti ole erillistä puhekosketinta Tangentti, painonappula, joka avaa kuulopuhelimen mikrofonin linjan Useampi kuin kaksi (2) tilaajaa keskustelee keskenään samanaikaisesti Verbi, kiertää tapsin eli kaapelin päät kiinni toisiinsa tai kosketinnastoihin tai kosketinnastojen alle Kaapeli, yleensä parikaapelia, ks. Parikaapeli

25 25 (26) Tilaaja Ulkolinja Välkky Vastaanottaja Vasta-asema Välityskytkin Välkky Yökello Yökellopiiri Keskukseen soittanut asiakas Keskuksen tilaajat ja keskukseen tulevat muut linjat Asiakkaan induktorin aikaansaaman virran ansiosta etupaneelin läppä, joka putoaa näkyville kun tilaaja soittaa (tilausvälkky) tai suorittaa loppusoiton (loppusoittovälkky). Vasta-asema, jonka kanssa tilaaja haluaa keskustella Kohde, jonka kanssa puhut puhelimen välityksellä Nauhaparin kolmeasentoinen kytkin, jonka avulla valitaan puhutaanko nauhapariin ja kuunnellaanko nauhaparia (TO, ylhäällä) vai soitetaanko nauhaparin RP linjaan (RO, alhaalla). Keskiasennossa kytkin on pois päältä. Kytkin jää TO-asentoon ja on pidettävä RO-asennossa. Sama kuin läppä vanhemmissa keskuksissä. Osoittaa keskukseen saapuneesta tilauksesta (puhelusta) tai siitä että yhdistetty puhelu on loppu. Keskuksen sisään rakennettu tasavirtakello, soi piristen Yökellon toiminnan aikaan saama virtapiiri

26 26 (26) 13. YLEISTÄ Laitteet luovutetaan käyttöön aina toimintakuntoisina ellei erikseen mainita. Kaikenlainen laitteiston väärinkäyttö, itse tehty huolto ja korjaus on kiellettyä. Ota huomioon laitteita käyttäessäsi että ne ovat osittain todella vanhoja ja toimivat eri toimintaperiaatteella kuin nykyaikaiset laitteet. Laitteiden saadessa toimintahäiriön, ota yhteyttä laitteiden omistajaan. Älä yritä korjata laitteita itse. Itseaiheutetut vahingot korvaa vahingon aiheuttaja. Vanhojen laitteiden kohdalla se tarkoittaa laitteen takaisin kuntoon saamista tai laitteen korvaamista vastaavalla laitteella. Molemmissa tapauksissa korvaus on korkea, koska laitteet eivät ole suoraan normaalista kaupasta saatavia eikä niitä valmisteta enää. Airsoft-koalitio Chairborne Ry myös vuokraa laitteitaan ja tietotaitoaan. Ota yhteyttä: Matti Rokker Kivistö KT-VA / Chairborne rokker@chairborne.info
