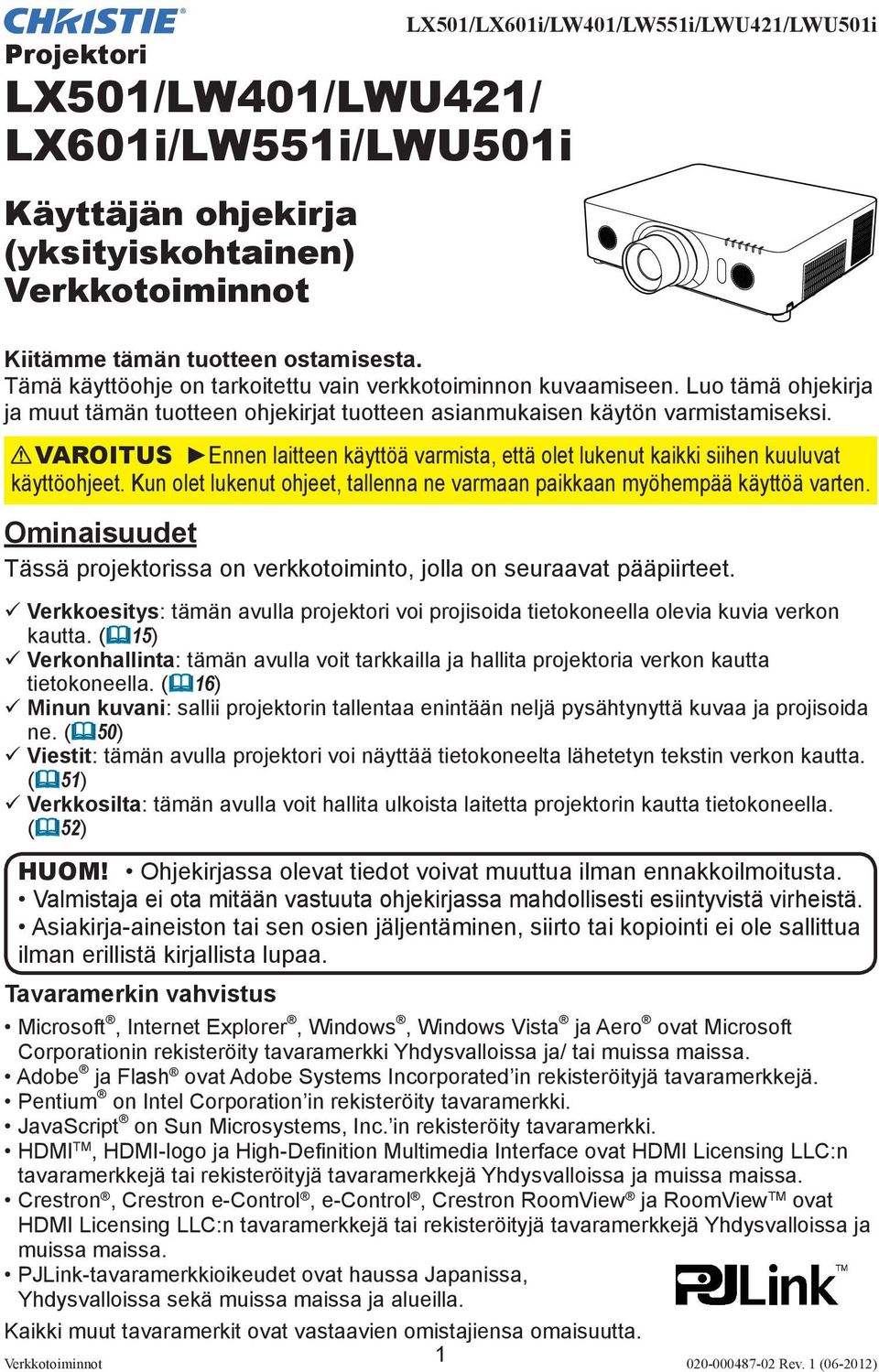

3 Projektori LX501/LW401/LWU421/ LX601i/LW551i/LWU501i Käyttäjän ohjekirja (yksityiskohtainen) Verkkotoiminnot LX501/LX601i/LW401/LW551i/LWU421/LWU501i Kiitämme tämän tuotteen ostamisesta. Tämä käyttöohje on tarkoitettu vain verkkotoiminnon kuvaamiseen. Luo tämä ohjekirja ja muut tämän tuotteen ohjekirjat tuotteen asianmukaisen käytön varmistamiseksi. VAROITUS Ennen laitteen käyttöä varmista, että olet lukenut kaikki siihen kuuluvat käyttöohjeet. Kun olet lukenut ohjeet, tallenna ne varmaan paikkaan myöhempää käyttöä varten. Ominaisuudet Tässä projektorissa on verkkotoiminto, jolla on seuraavat pääpiirteet. ü Verkkoesitys: tämän avulla projektori voi projisoida tietokoneella olevia kuvia verkon kautta. (&15) ü Verkonhallinta: tämän avulla voit tarkkailla ja hallita projektoria verkon kautta tietokoneella. (&16) ü Minun kuvani: sallii projektorin tallentaa enintään neljä pysähtynyttä kuvaa ja projisoida ne. (&50) ü Viestit: tämän avulla projektori voi näyttää tietokoneelta lähetetyn tekstin verkon kautta. (&51) ü Verkkosilta: tämän avulla voit hallita ulkoista laitetta projektorin kautta tietokoneella. (&52) HUOM! Ohjekirjassa olevat tiedot voivat muuttua ilman ennakkoilmoitusta. Valmistaja ei ota mitään vastuuta ohjekirjassa mahdollisesti esiintyvistä virheistä. Asiakirja-aineiston tai sen osien jäljentäminen, siirto tai kopiointi ei ole sallittua ilman erillistä kirjallista lupaa. Tavaramerkin vahvistus Microsoft, Internet Explorer, Windows, Windows Vista ja Aero ovat Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja/ tai muissa maissa. Adobe ja Flash ovat Adobe Systems Incorporated in rekisteröityjä tavaramerkkejä. Pentium on Intel Corporation in rekisteröity tavaramerkki. JavaScript on Sun Microsystems, Inc. in rekisteröity tavaramerkki. HDMI TM, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. Crestron, Crestron e-control, e-control, Crestron RoomView ja RoomView TM ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. PJLink-tavaramerkkioikeudet ovat haussa Japanissa, Yhdysvalloissa sekä muissa maissa ja alueilla. Kaikki muut tavaramerkit ovat vastaavien omistajiensa omaisuutta. 1

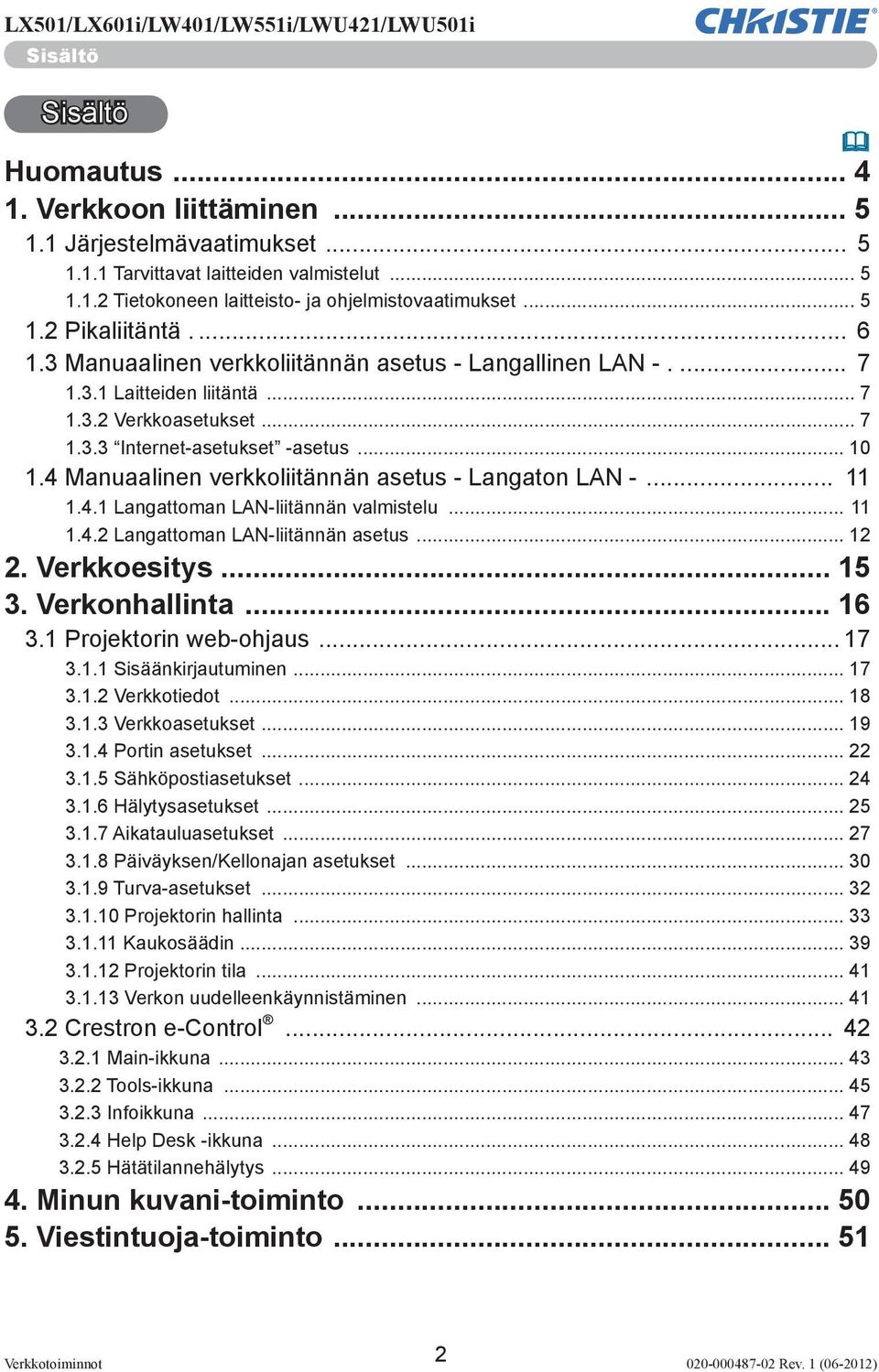

4 Sisältö Sisältö Huomautus Verkkoon liittäminen Järjestelmävaatimukset Tarvittavat laitteiden valmistelut Tietokoneen laitteisto- ja ohjelmistovaatimukset Pikaliitäntä Manuaalinen verkkoliitännän asetus - Langallinen LAN Laitteiden liitäntä Verkkoasetukset Internet-asetukset -asetus Manuaalinen verkkoliitännän asetus - Langaton LAN Langattoman LAN-liitännän valmistelu Langattoman LAN-liitännän asetus Verkkoesitys Verkonhallinta Projektorin web-ohjaus Sisäänkirjautuminen Verkkotiedot Verkkoasetukset Portin asetukset Sähköpostiasetukset Hälytysasetukset Aikatauluasetukset Päiväyksen/Kellonajan asetukset Turva-asetukset Projektorin hallinta Kaukosäädin Projektorin tila Verkon uudelleenkäynnistäminen Crestron e-control Main-ikkuna Tools-ikkuna Infoikkuna Help Desk -ikkuna Hätätilannehälytys Minun kuvani-toiminto Viestintuoja-toiminto

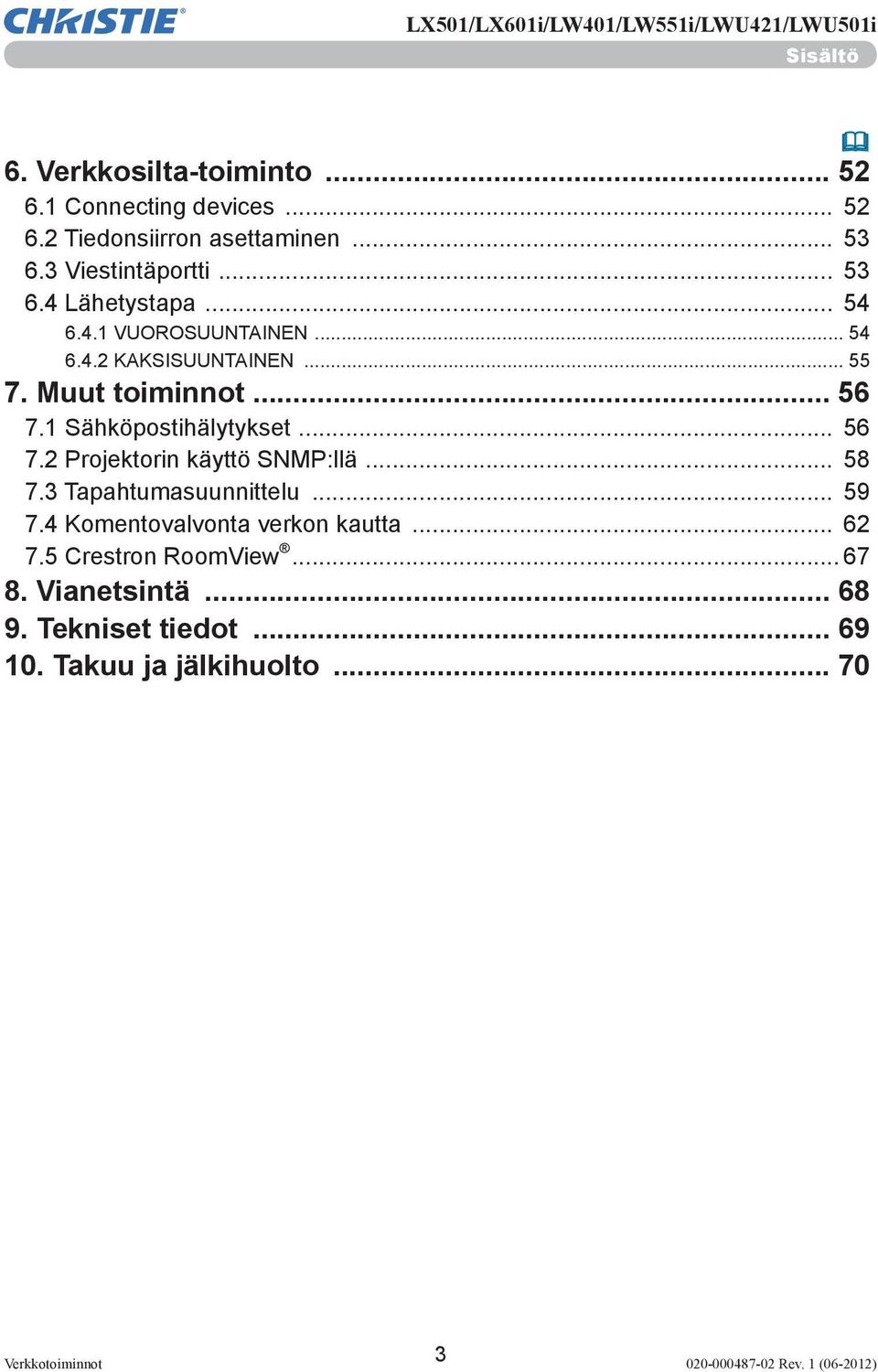

5 Sisältö 6. Verkkosilta-toiminto Connecting devices Tiedonsiirron asettaminen Viestintäportti Lähetystapa VUOROSUUNTAINEN KAKSISUUNTAINEN Muut toiminnot Sähköpostihälytykset Projektorin käyttö SNMP:llä Tapahtumasuunnittelu Komentovalvonta verkon kautta Crestron RoomView Vianetsintä Tekniset tiedot Takuu ja jälkihuolto

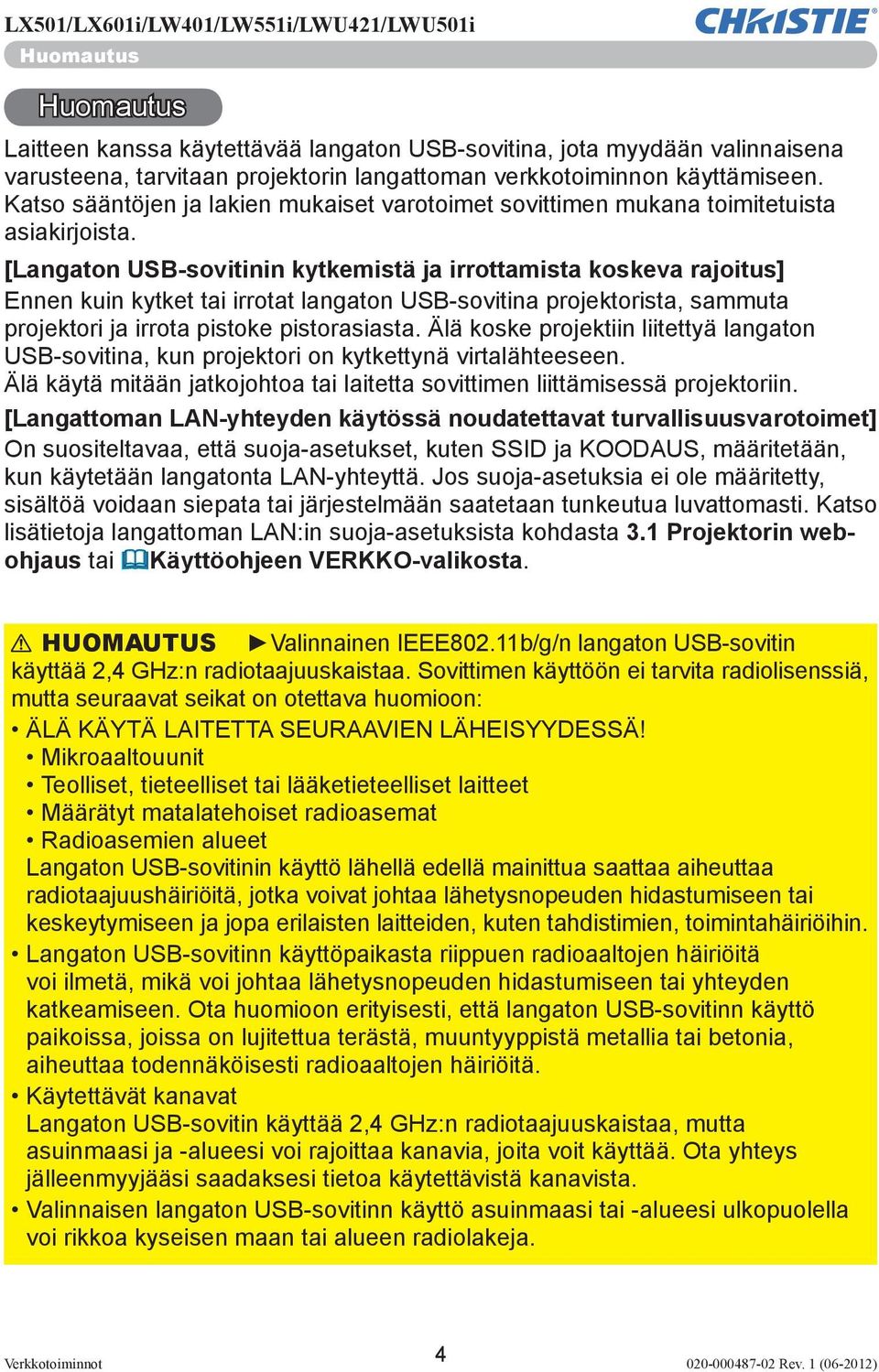

6 Huomautus Huomautus Laitteen kanssa käytettävää langaton USB-sovitina, jota myydään valinnaisena varusteena, tarvitaan projektorin langattoman verkkotoiminnon käyttämiseen. Katso sääntöjen ja lakien mukaiset varotoimet sovittimen mukana toimitetuista asiakirjoista. [Langaton USB-sovitinin kytkemistä ja irrottamista koskeva rajoitus] Ennen kuin kytket tai irrotat langaton USB-sovitina projektorista, sammuta projektori ja irrota pistoke pistorasiasta. Älä koske projektiin liitettyä langaton USB-sovitina, kun projektori on kytkettynä virtalähteeseen. Älä käytä mitään jatkojohtoa tai laitetta sovittimen liittämisessä projektoriin. [Langattoman LAN-yhteyden käytössä noudatettavat turvallisuusvarotoimet] On suositeltavaa, että suoja-asetukset, kuten SSID ja KOODAUS, määritetään, kun käytetään langatonta LAN-yhteyttä. Jos suoja-asetuksia ei ole määritetty, sisältöä voidaan siepata tai järjestelmään saatetaan tunkeutua luvattomasti. Katso lisätietoja langattoman LAN:in suoja-asetuksista kohdasta 3.1 Projektorin webohjaus tai &Käyttöohjeen VERKKO-valikosta. HUOMAUTUS Valinnainen IEEE802.11b/g/n langaton USB-sovitin käyttää 2,4 GHz:n radiotaajuuskaistaa. Sovittimen käyttöön ei tarvita radiolisenssiä, mutta seuraavat seikat on otettava huomioon: ÄLÄ KÄYTÄ LAITETTA SEURAAVIEN LÄHEISYYDESSÄ! Mikroaaltouunit Teolliset, tieteelliset tai lääketieteelliset laitteet Määrätyt matalatehoiset radioasemat Radioasemien alueet Langaton USB-sovitinin käyttö lähellä edellä mainittua saattaa aiheuttaa radiotaajuushäiriöitä, jotka voivat johtaa lähetysnopeuden hidastumiseen tai keskeytymiseen ja jopa erilaisten laitteiden, kuten tahdistimien, toimintahäiriöihin. Langaton USB-sovitinn käyttöpaikasta riippuen radioaaltojen häiriöitä voi ilmetä, mikä voi johtaa lähetysnopeuden hidastumiseen tai yhteyden katkeamiseen. Ota huomioon erityisesti, että langaton USB-sovitinn käyttö paikoissa, joissa on lujitettua terästä, muuntyyppistä metallia tai betonia, aiheuttaa todennäköisesti radioaaltojen häiriöitä. Käytettävät kanavat Langaton USB-sovitin käyttää 2,4 GHz:n radiotaajuuskaistaa, mutta asuinmaasi ja -alueesi voi rajoittaa kanavia, joita voit käyttää. Ota yhteys jälleenmyyjääsi saadaksesi tietoa käytettävistä kanavista. Valinnaisen langaton USB-sovitinn käyttö asuinmaasi tai -alueesi ulkopuolella voi rikkoa kyseisen maan tai alueen radiolakeja. 4

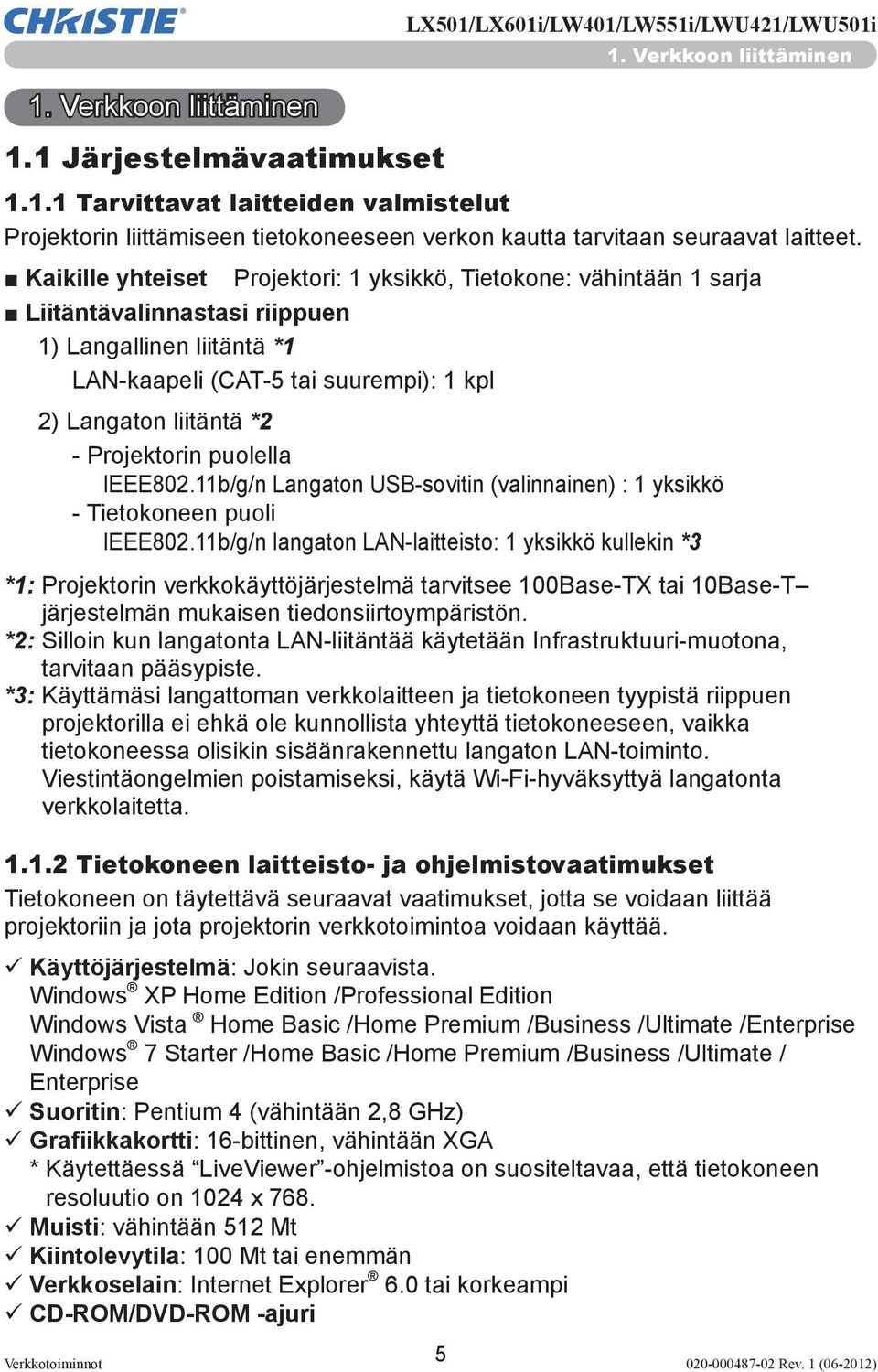

7 1. Verkkoon liittäminen 1. Verkkoon liittäminen 1.1 Järjestelmävaatimukset Tarvittavat laitteiden valmistelut Projektorin liittämiseen tietokoneeseen verkon kautta tarvitaan seuraavat laitteet. Kaikille yhteiset Projektori: 1 yksikkö, Tietokone: vähintään 1 sarja Liitäntävalinnastasi riippuen 1) Langallinen liitäntä *1 LAN-kaapeli (CAT-5 tai suurempi): 1 kpl 2) Langaton liitäntä *2 - Projektorin puolella IEEE802.11b/g/n Langaton USB-sovitin (valinnainen) : 1 yksikkö - Tietokoneen puoli IEEE802.11b/g/n langaton LAN-laitteisto: 1 yksikkö kullekin *3 *1: Projektorin verkkokäyttöjärjestelmä tarvitsee 100Base-TX tai 10Base-T järjestelmän mukaisen tiedonsiirtoympäristön. *2: Silloin kun langatonta LAN-liitäntää käytetään Infrastruktuuri-muotona, tarvitaan pääsypiste. *3: Käyttämäsi langattoman verkkolaitteen ja tietokoneen tyypistä riippuen projektorilla ei ehkä ole kunnollista yhteyttä tietokoneeseen, vaikka tietokoneessa olisikin sisäänrakennettu langaton LAN-toiminto. Viestintäongelmien poistamiseksi, käytä Wi-Fi-hyväksyttyä langatonta verkkolaitetta Tietokoneen laitteisto- ja ohjelmistovaatimukset Tietokoneen on täytettävä seuraavat vaatimukset, jotta se voidaan liittää projektoriin ja jota projektorin verkkotoimintoa voidaan käyttää. ü Käyttöjärjestelmä: Jokin seuraavista. Windows XP Home Edition /Professional Edition Windows Vista Home Basic /Home Premium /Business /Ultimate /Enterprise Windows 7 Starter /Home Basic /Home Premium /Business /Ultimate / Enterprise ü Suoritin: Pentium 4 (vähintään 2,8 GHz) ü Grafiikkakortti: 16-bittinen, vähintään XGA * Käytettäessä LiveViewer -ohjelmistoa on suositeltavaa, että tietokoneen resoluutio on 1024 x 768. ü Muisti: vähintään 512 Mt ü Kiintolevytila: 100 Mt tai enemmän ü Verkkoselain: Internet Explorer 6.0 tai korkeampi ü CD-ROM/DVD-ROM -ajuri 5

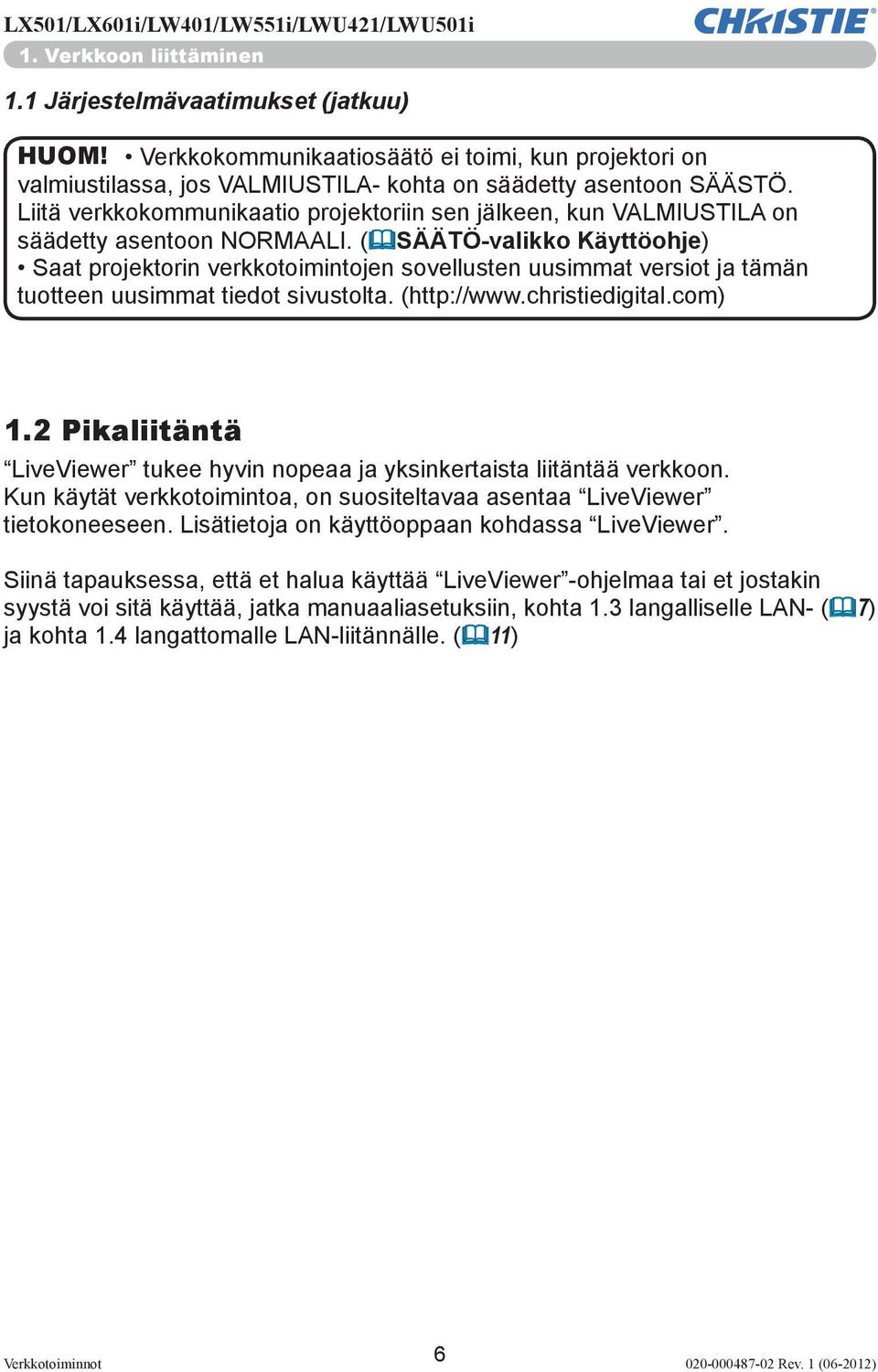

8 1. Verkkoon liittäminen 1.1 Järjestelmävaatimukset (jatkuu) HUOM! Verkkokommunikaatiosäätö ei toimi, kun projektori on valmiustilassa, jos VALMIUSTILA- kohta on säädetty asentoon SÄÄSTÖ. Liitä verkkokommunikaatio projektoriin sen jälkeen, kun VALMIUSTILA on säädetty asentoon NORMAALI. (&SÄÄTÖ-valikko Käyttöohje) Saat projektorin verkkotoimintojen sovellusten uusimmat versiot ja tämän tuotteen uusimmat tiedot sivustolta. ( 1.2 Pikaliitäntä LiveViewer tukee hyvin nopeaa ja yksinkertaista liitäntää verkkoon. Kun käytät verkkotoimintoa, on suositeltavaa asentaa LiveViewer tietokoneeseen. Lisätietoja on käyttöoppaan kohdassa LiveViewer. Siinä tapauksessa, että et halua käyttää LiveViewer -ohjelmaa tai et jostakin syystä voi sitä käyttää, jatka manuaaliasetuksiin, kohta 1.3 langalliselle LAN- (&7) ja kohta 1.4 langattomalle LAN-liitännälle. (&11) 6

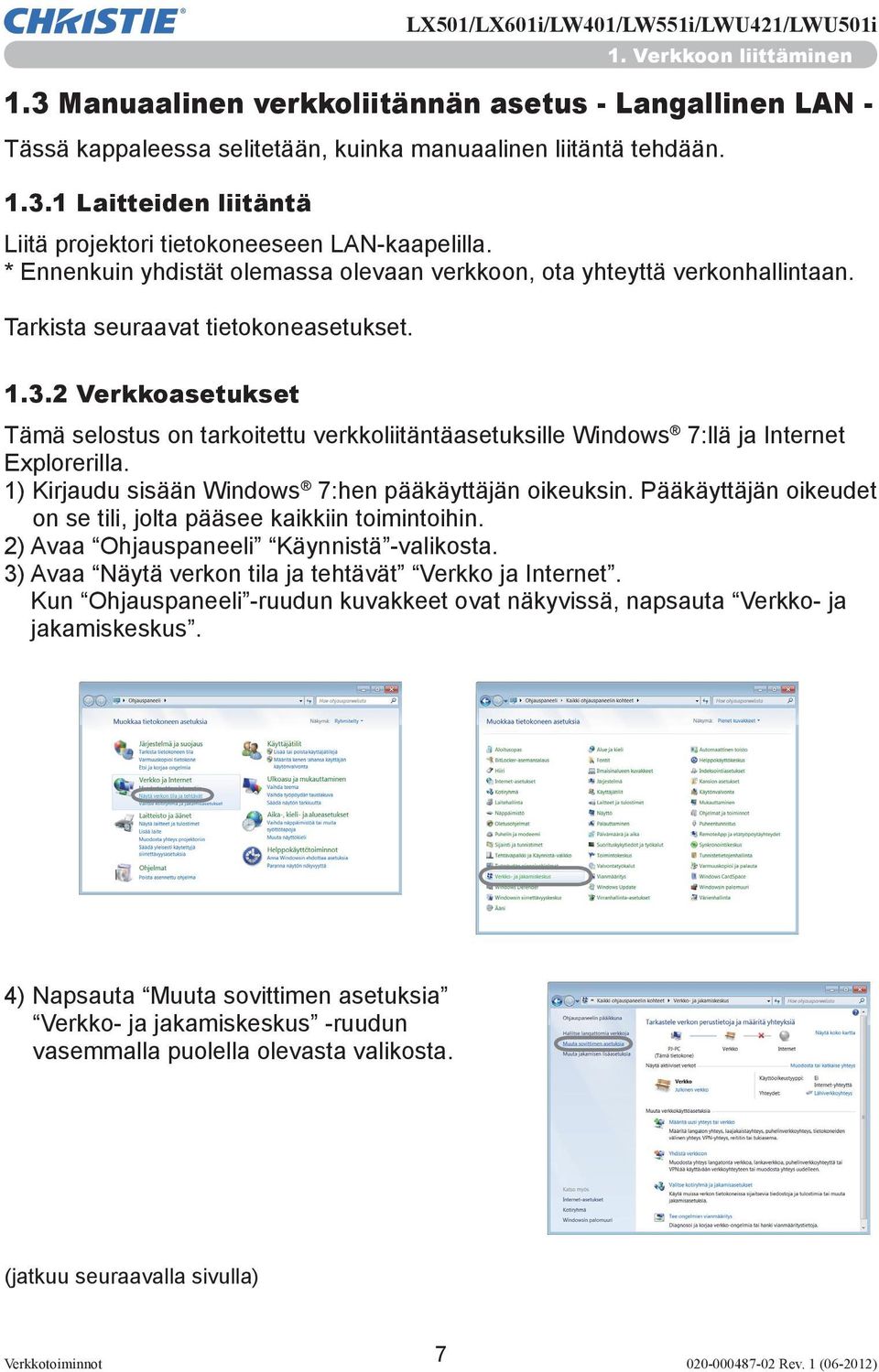

9 1. Verkkoon liittäminen 1.3 Manuaalinen verkkoliitännän asetus - Langallinen LAN - Tässä kappaleessa selitetään, kuinka manuaalinen liitäntä tehdään Laitteiden liitäntä Liitä projektori tietokoneeseen LAN-kaapelilla. * Ennenkuin yhdistät olemassa olevaan verkkoon, ota yhteyttä verkonhallintaan. Tarkista seuraavat tietokoneasetukset Verkkoasetukset Tämä selostus on tarkoitettu verkkoliitäntäasetuksille Windows 7:llä ja Internet Explorerilla. 1) Kirjaudu sisään Windows 7:hen pääkäyttäjän oikeuksin. Pääkäyttäjän oikeudet on se tili, jolta pääsee kaikkiin toimintoihin. 2) Avaa Ohjauspaneeli Käynnistä -valikosta. 3) Avaa Näytä verkon tila ja tehtävät Verkko ja Internet. Kun Ohjauspaneeli -ruudun kuvakkeet ovat näkyvissä, napsauta Verkko- ja jakamiskeskus. 4) Napsauta Muuta sovittimen asetuksia Verkko- ja jakamiskeskus -ruudun vasemmalla puolella olevasta valikosta. (jatkuu seuraavalla sivulla) 7

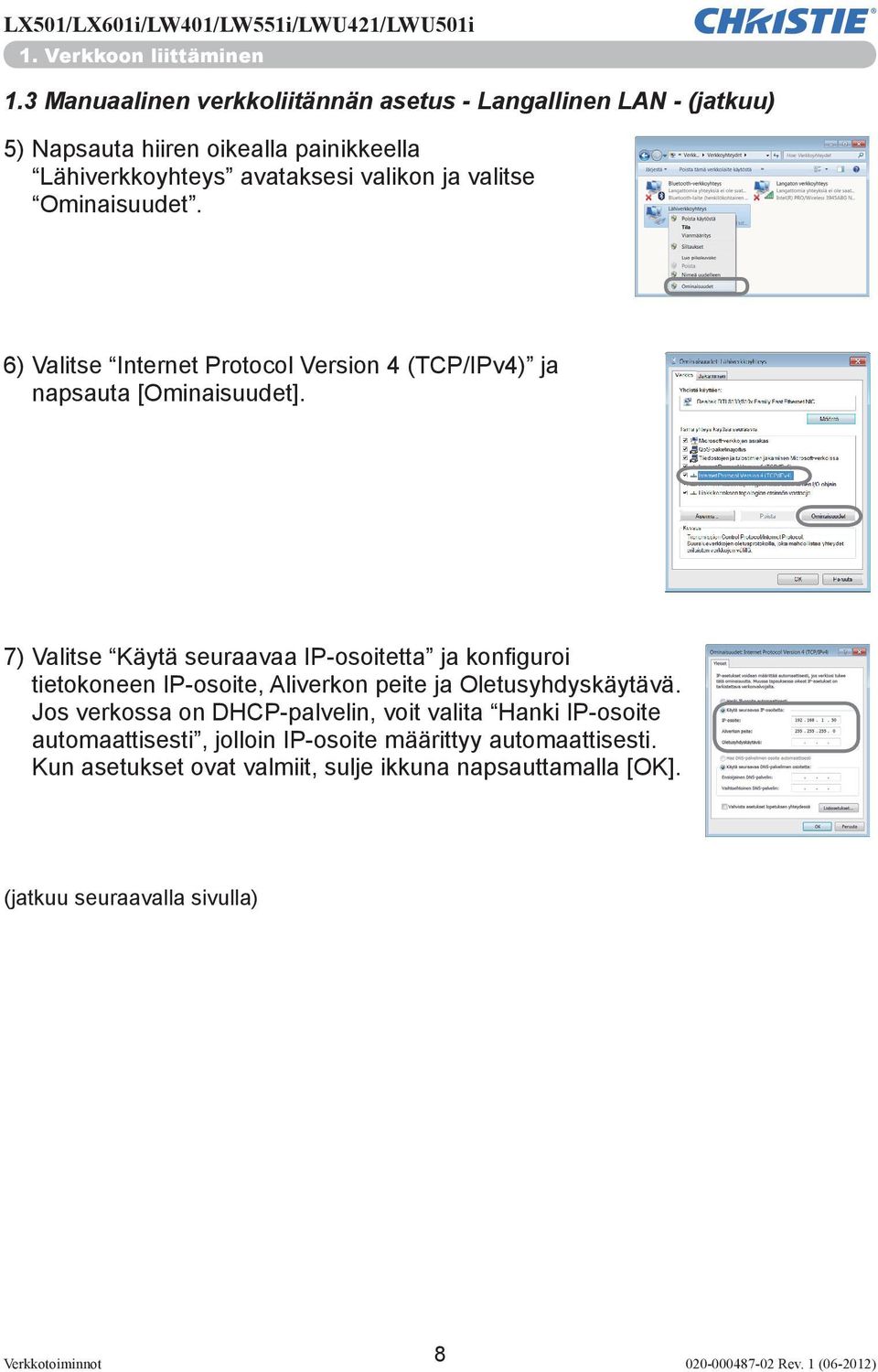

10 1. Verkkoon liittäminen 1.3 Manuaalinen verkkoliitännän asetus - Langallinen LAN - (jatkuu) 5) Napsauta hiiren oikealla painikkeella Lähiverkkoyhteys avataksesi valikon ja valitse Ominaisuudet. 6) Valitse Internet Protocol Version 4 (TCP/IPv4) ja napsauta [Ominaisuudet]. 7) Valitse Käytä seuraavaa IP-osoitetta ja konfiguroi tietokoneen IP-osoite, Aliverkon peite ja Oletusyhdyskäytävä. Jos verkossa on DHCP-palvelin, voit valita Hanki IP-osoite automaattisesti, jolloin IP-osoite määrittyy automaattisesti. Kun asetukset ovat valmiit, sulje ikkuna napsauttamalla [OK]. (jatkuu seuraavalla sivulla) 8

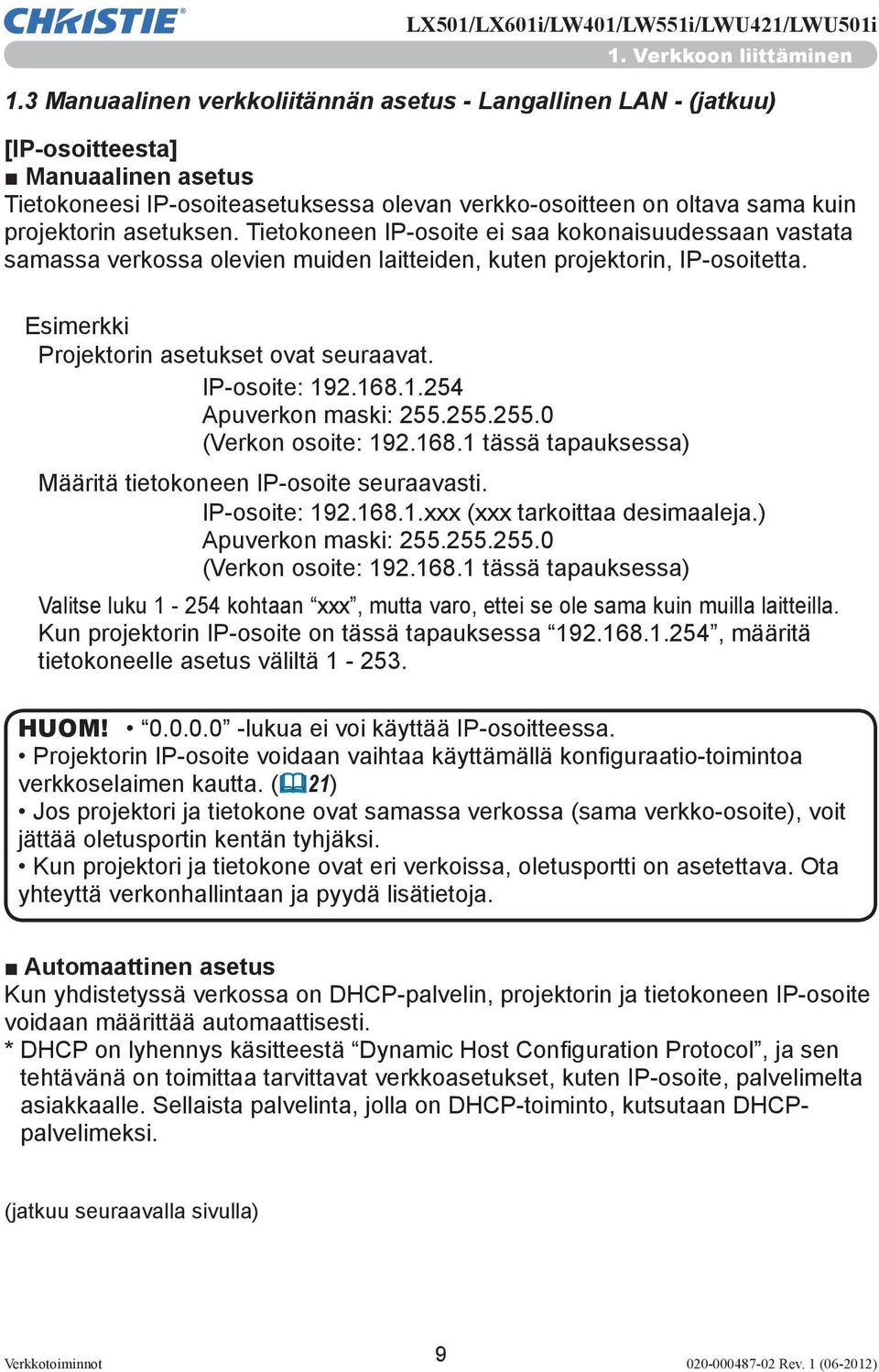

11 1. Verkkoon liittäminen 1.3 Manuaalinen verkkoliitännän asetus - Langallinen LAN - (jatkuu) [IP-osoitteesta] Manuaalinen asetus Tietokoneesi IP-osoiteasetuksessa olevan verkko-osoitteen on oltava sama kuin projektorin asetuksen. Tietokoneen IP-osoite ei saa kokonaisuudessaan vastata samassa verkossa olevien muiden laitteiden, kuten projektorin, IP-osoitetta. Esimerkki Projektorin asetukset ovat seuraavat. IP-osoite: Apuverkon maski: (Verkon osoite: tässä tapauksessa) Määritä tietokoneen IP-osoite seuraavasti. IP-osoite: xxx (xxx tarkoittaa desimaaleja.) Apuverkon maski: (Verkon osoite: tässä tapauksessa) Valitse luku kohtaan xxx, mutta varo, ettei se ole sama kuin muilla laitteilla. Kun projektorin IP-osoite on tässä tapauksessa , määritä tietokoneelle asetus väliltä HUOM! lukua ei voi käyttää IP-osoitteessa. Projektorin IP-osoite voidaan vaihtaa käyttämällä konfiguraatio-toimintoa verkkoselaimen kautta. (&21) Jos projektori ja tietokone ovat samassa verkossa (sama verkko-osoite), voit jättää oletusportin kentän tyhjäksi. Kun projektori ja tietokone ovat eri verkoissa, oletusportti on asetettava. Ota yhteyttä verkonhallintaan ja pyydä lisätietoja. Automaattinen asetus Kun yhdistetyssä verkossa on DHCP-palvelin, projektorin ja tietokoneen IP-osoite voidaan määrittää automaattisesti. * DHCP on lyhennys käsitteestä Dynamic Host Configuration Protocol, ja sen tehtävänä on toimittaa tarvittavat verkkoasetukset, kuten IP-osoite, palvelimelta asiakkaalle. Sellaista palvelinta, jolla on DHCP-toiminto, kutsutaan DHCPpalvelimeksi. (jatkuu seuraavalla sivulla) 9

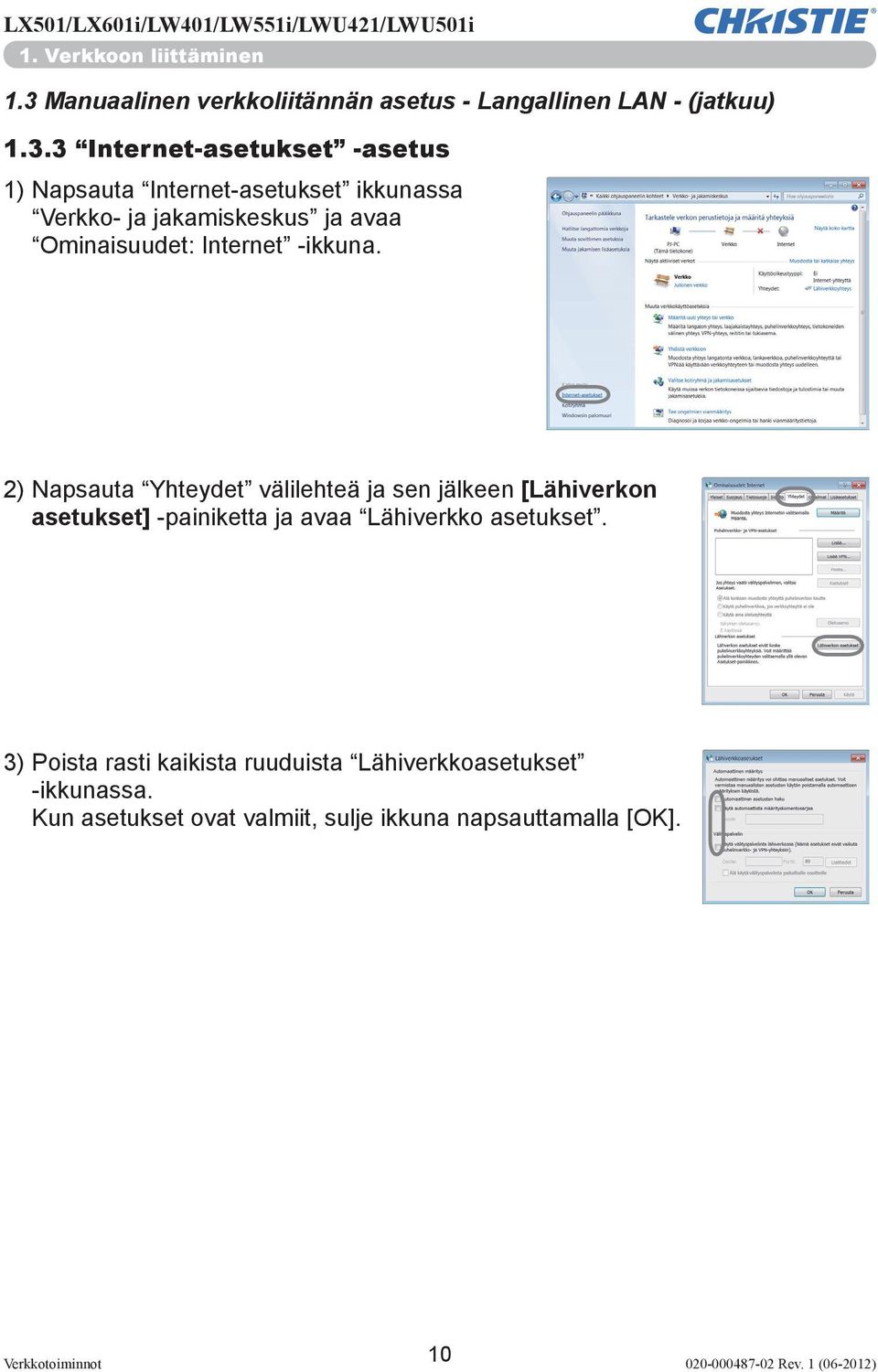

12 1. Verkkoon liittäminen 1.3 Manuaalinen verkkoliitännän asetus - Langallinen LAN - (jatkuu) Internet-asetukset -asetus 1) Napsauta Internet-asetukset ikkunassa Verkko- ja jakamiskeskus ja avaa Ominaisuudet: Internet -ikkuna. 2) Napsauta Yhteydet välilehteä ja sen jälkeen [Lähiverkon asetukset] -painiketta ja avaa Lähiverkko asetukset. 3) Poista rasti kaikista ruuduista Lähiverkkoasetukset -ikkunassa. Kun asetukset ovat valmiit, sulje ikkuna napsauttamalla [OK]. 10

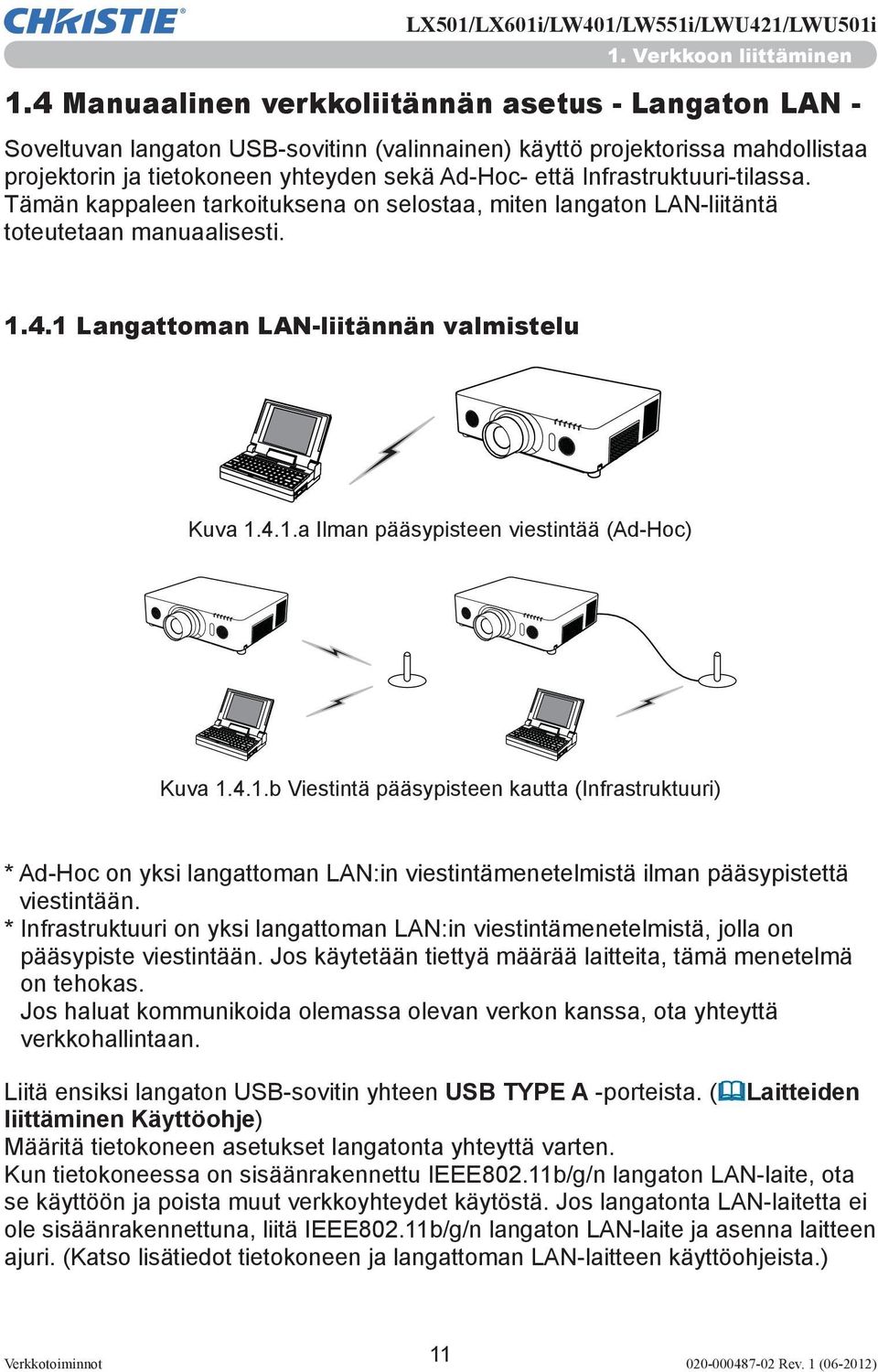

13 1. Verkkoon liittäminen 1.4 Manuaalinen verkkoliitännän asetus - Langaton LAN - Soveltuvan langaton USB-sovitinn (valinnainen) käyttö projektorissa mahdollistaa projektorin ja tietokoneen yhteyden sekä Ad-Hoc- että Infrastruktuuri-tilassa. Tämän kappaleen tarkoituksena on selostaa, miten langaton LAN-liitäntä toteutetaan manuaalisesti Langattoman LAN-liitännän valmistelu Kuva a Ilman pääsypisteen viestintää (Ad-Hoc) Kuva b Viestintä pääsypisteen kautta (Infrastruktuuri) * Ad-Hoc on yksi langattoman LAN:in viestintämenetelmistä ilman pääsypistettä viestintään. * Infrastruktuuri on yksi langattoman LAN:in viestintämenetelmistä, jolla on pääsypiste viestintään. Jos käytetään tiettyä määrää laitteita, tämä menetelmä on tehokas. Jos haluat kommunikoida olemassa olevan verkon kanssa, ota yhteyttä verkkohallintaan. Liitä ensiksi langaton USB-sovitin yhteen USB TYPE A -porteista. (&Laitteiden liittäminen Käyttöohje) Määritä tietokoneen asetukset langatonta yhteyttä varten. Kun tietokoneessa on sisäänrakennettu IEEE802.11b/g/n langaton LAN-laite, ota se käyttöön ja poista muut verkkoyhteydet käytöstä. Jos langatonta LAN-laitetta ei ole sisäänrakennettuna, liitä IEEE802.11b/g/n langaton LAN-laite ja asenna laitteen ajuri. (Katso lisätiedot tietokoneen ja langattoman LAN-laitteen käyttöohjeista.) 11

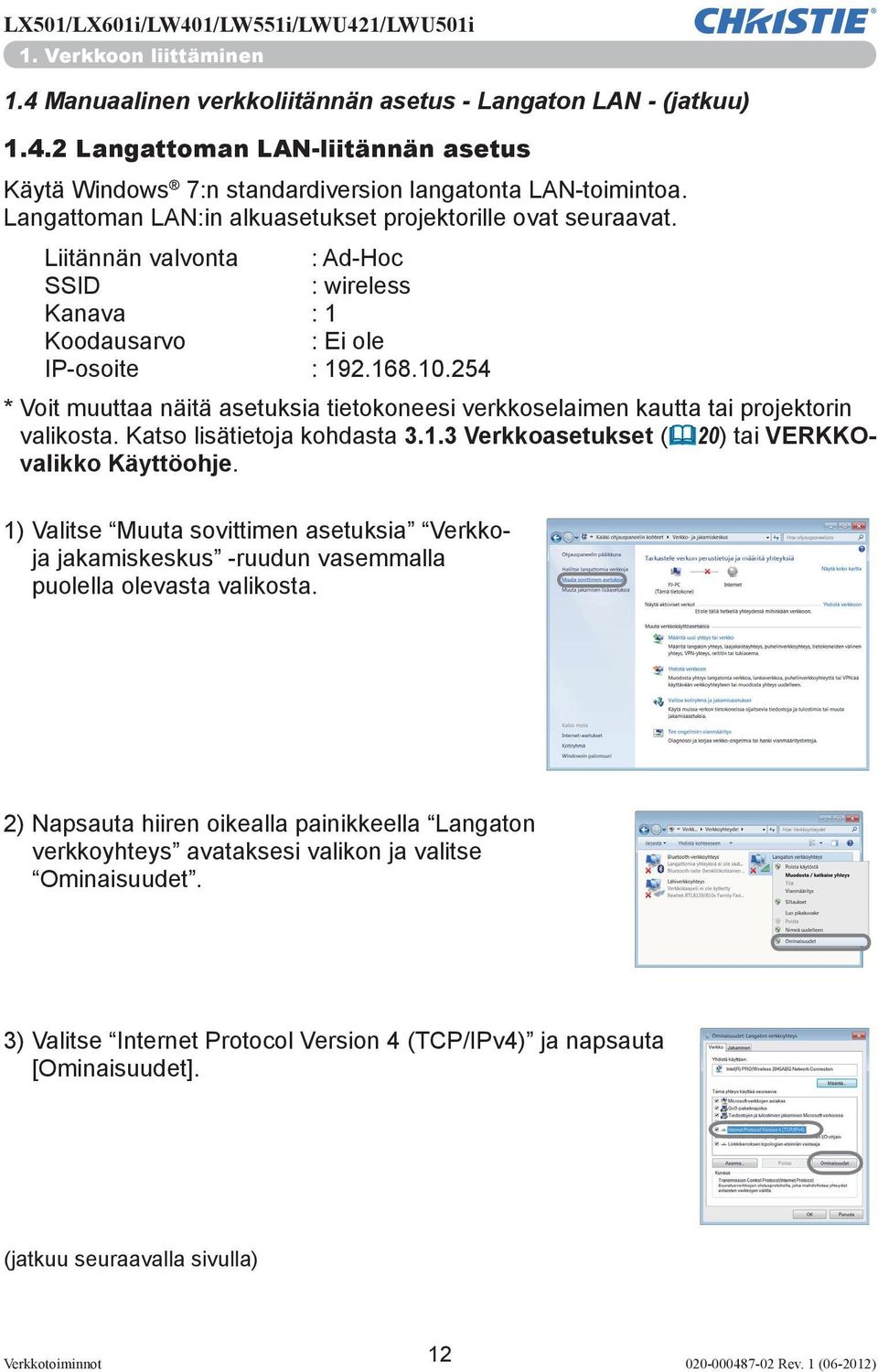

14 1. Verkkoon liittäminen 1.4 Manuaalinen verkkoliitännän asetus - Langaton LAN - (jatkuu) Langattoman LAN-liitännän asetus Käytä Windows 7:n standardiversion langatonta LAN-toimintoa. Langattoman LAN:in alkuasetukset projektorille ovat seuraavat. Liitännän valvonta : Ad-Hoc SSID : wireless Kanava : 1 Koodausarvo : Ei ole IP-osoite : * Voit muuttaa näitä asetuksia tietokoneesi verkkoselaimen kautta tai projektorin valikosta. Katso lisätietoja kohdasta Verkkoasetukset (&20) tai VERKKOvalikko Käyttöohje. 1) Valitse Muuta sovittimen asetuksia Verkkoja jakamiskeskus -ruudun vasemmalla puolella olevasta valikosta. 2) Napsauta hiiren oikealla painikkeella Langaton verkkoyhteys avataksesi valikon ja valitse Ominaisuudet. 3) Valitse Internet Protocol Version 4 (TCP/IPv4) ja napsauta [Ominaisuudet]. (jatkuu seuraavalla sivulla) 12

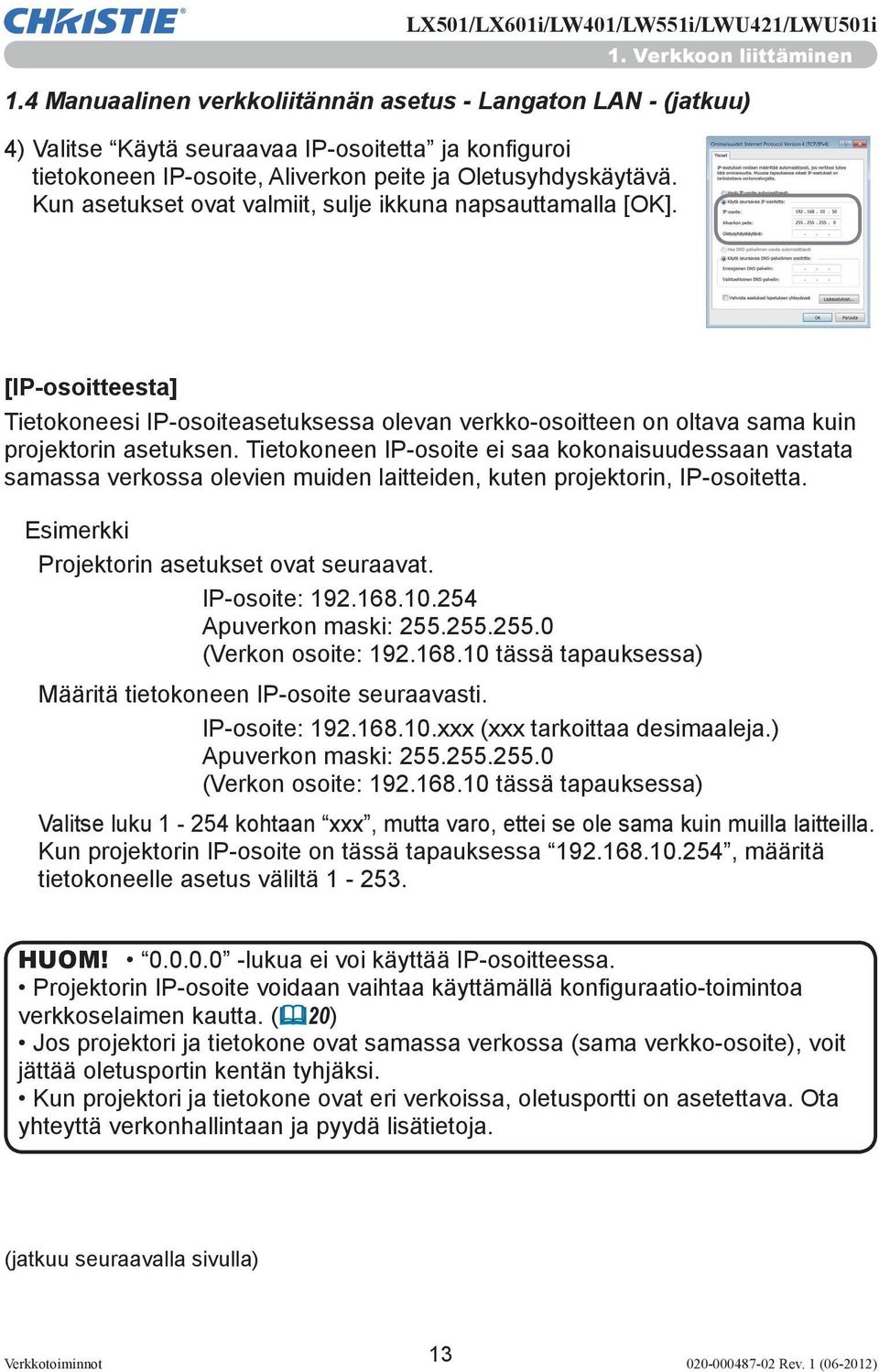

15 1. Verkkoon liittäminen 1.4 Manuaalinen verkkoliitännän asetus - Langaton LAN - (jatkuu) 4) Valitse Käytä seuraavaa IP-osoitetta ja konfiguroi tietokoneen IP-osoite, Aliverkon peite ja Oletusyhdyskäytävä. Kun asetukset ovat valmiit, sulje ikkuna napsauttamalla [OK]. [IP-osoitteesta] Tietokoneesi IP-osoiteasetuksessa olevan verkko-osoitteen on oltava sama kuin projektorin asetuksen. Tietokoneen IP-osoite ei saa kokonaisuudessaan vastata samassa verkossa olevien muiden laitteiden, kuten projektorin, IP-osoitetta. Esimerkki Projektorin asetukset ovat seuraavat. IP-osoite: Apuverkon maski: (Verkon osoite: tässä tapauksessa) Määritä tietokoneen IP-osoite seuraavasti. IP-osoite: xxx (xxx tarkoittaa desimaaleja.) Apuverkon maski: (Verkon osoite: tässä tapauksessa) Valitse luku kohtaan xxx, mutta varo, ettei se ole sama kuin muilla laitteilla. Kun projektorin IP-osoite on tässä tapauksessa , määritä tietokoneelle asetus väliltä HUOM! lukua ei voi käyttää IP-osoitteessa. Projektorin IP-osoite voidaan vaihtaa käyttämällä konfiguraatio-toimintoa verkkoselaimen kautta. (&20) Jos projektori ja tietokone ovat samassa verkossa (sama verkko-osoite), voit jättää oletusportin kentän tyhjäksi. Kun projektori ja tietokone ovat eri verkoissa, oletusportti on asetettava. Ota yhteyttä verkonhallintaan ja pyydä lisätietoja. (jatkuu seuraavalla sivulla) 13

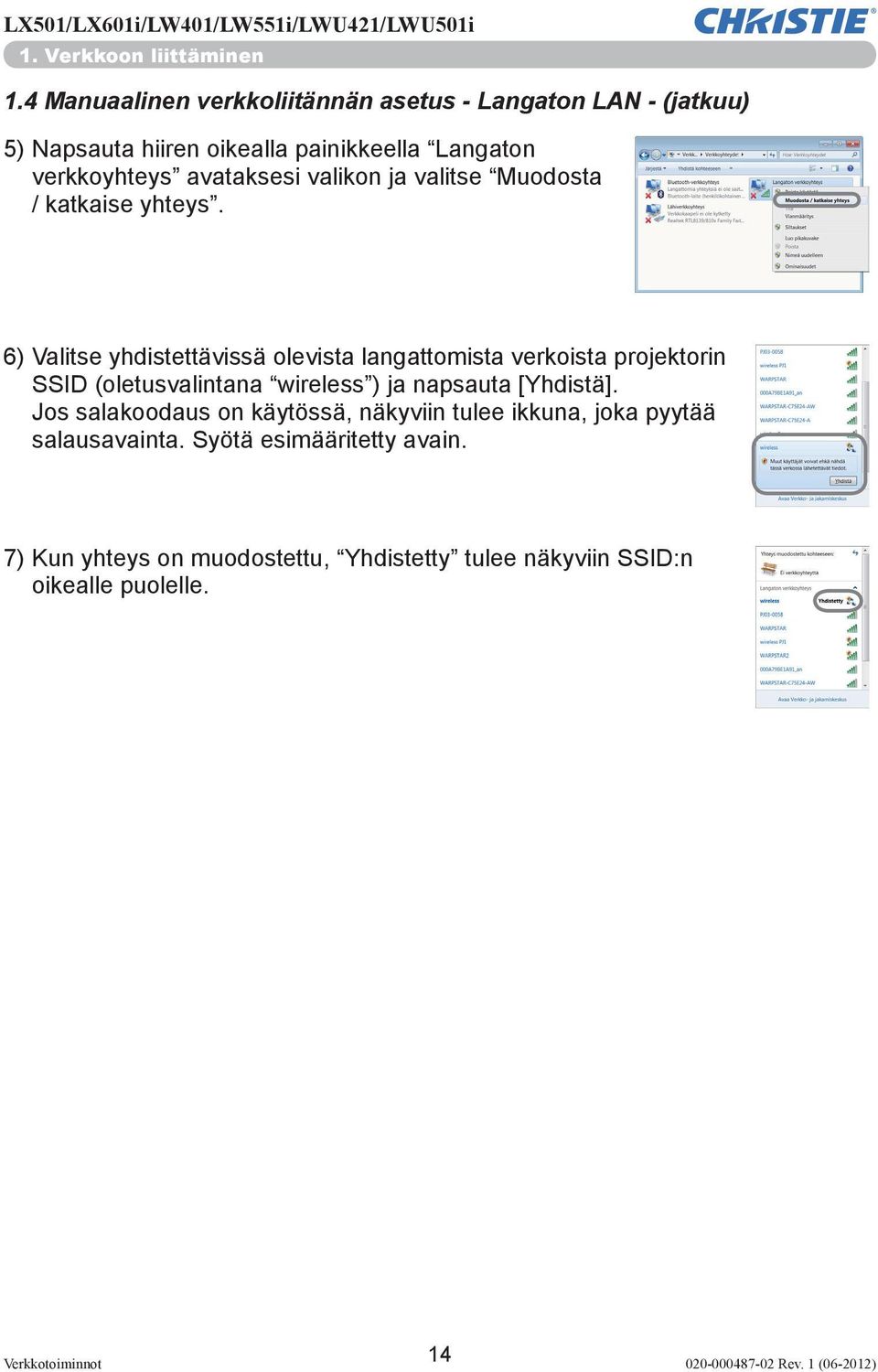

16 1. Verkkoon liittäminen 1.4 Manuaalinen verkkoliitännän asetus - Langaton LAN - (jatkuu) 5) Napsauta hiiren oikealla painikkeella Langaton verkkoyhteys avataksesi valikon ja valitse Muodosta / katkaise yhteys. 6) Valitse yhdistettävissä olevista langattomista verkoista projektorin SSID (oletusvalintana wireless ) ja napsauta [Yhdistä]. Jos salakoodaus on käytössä, näkyviin tulee ikkuna, joka pyytää salausavainta. Syötä esimääritetty avain. 7) Kun yhteys on muodostettu, Yhdistetty tulee näkyviin SSID:n oikealle puolelle. 14

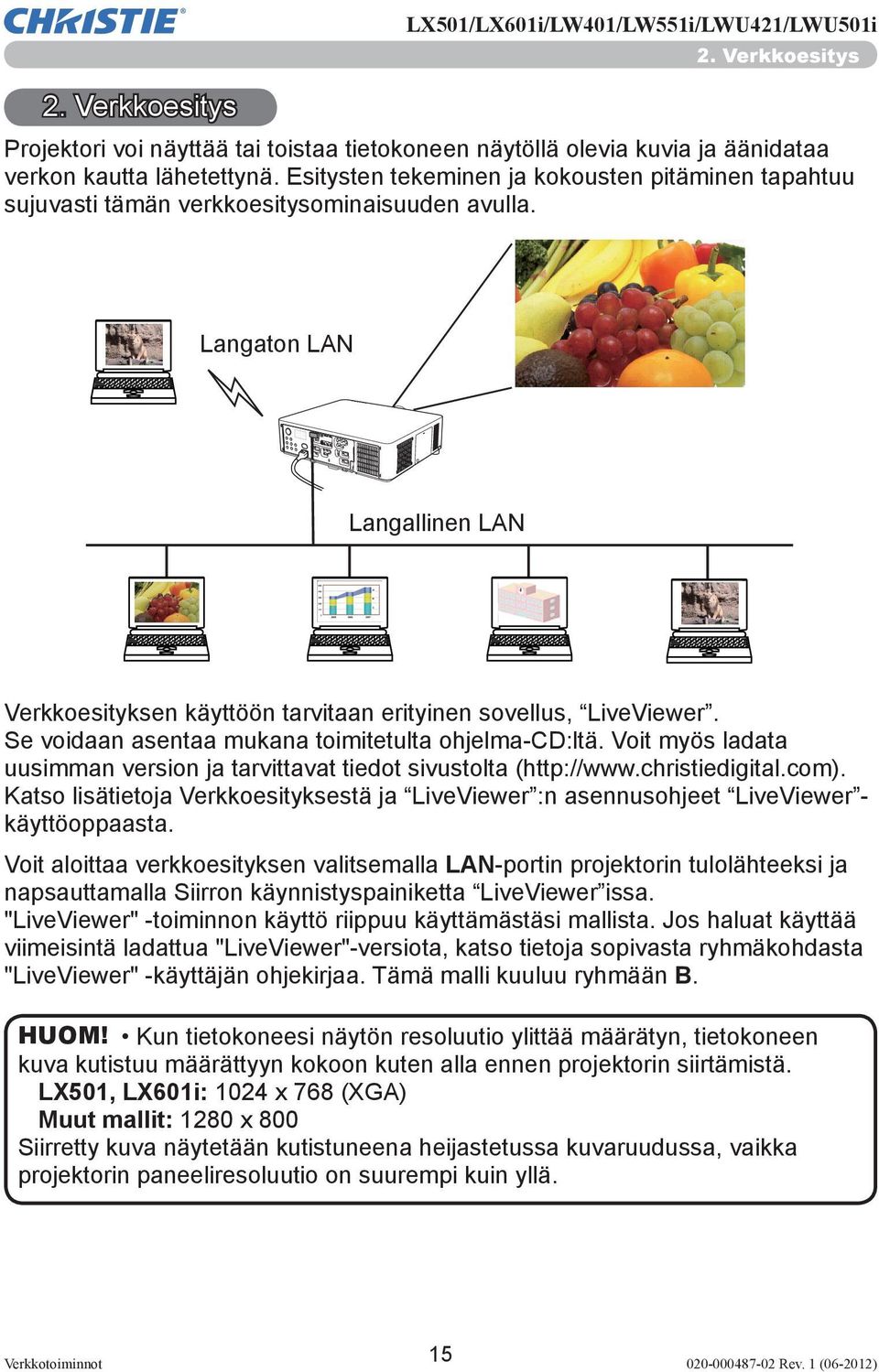

17 2. Verkkoesitys LX501/LX601i/LW401/LW551i/LWU421/LWU501i 2. Verkkoesitys Projektori voi näyttää tai toistaa tietokoneen näytöllä olevia kuvia ja äänidataa verkon kautta lähetettynä. Esitysten tekeminen ja kokousten pitäminen tapahtuu sujuvasti tämän verkkoesitysominaisuuden avulla. Langaton LAN Langallinen LAN Verkkoesityksen käyttöön tarvitaan erityinen sovellus, LiveViewer. Se voidaan asentaa mukana toimitetulta ohjelma-cd:ltä. Voit myös ladata uusimman version ja tarvittavat tiedot sivustolta ( Katso lisätietoja Verkkoesityksestä ja LiveViewer :n asennusohjeet LiveViewer - käyttöoppaasta. Voit aloittaa verkkoesityksen valitsemalla LAN-portin projektorin tulolähteeksi ja napsauttamalla Siirron käynnistyspainiketta LiveViewer issa. "LiveViewer" -toiminnon käyttö riippuu käyttämästäsi mallista. Jos haluat käyttää viimeisintä ladattua "LiveViewer"-versiota, katso tietoja sopivasta ryhmäkohdasta "LiveViewer" -käyttäjän ohjekirjaa. Tämä malli kuuluu ryhmään B. HUOM! Kun tietokoneesi näytön resoluutio ylittää määrätyn, tietokoneen kuva kutistuu määrättyyn kokoon kuten alla ennen projektorin siirtämistä. LX501, LX601i: 1024 x 768 (XGA) Muut mallit: 1280 x 800 Siirretty kuva näytetään kutistuneena heijastetussa kuvaruudussa, vaikka projektorin paneeliresoluutio on suurempi kuin yllä. 15

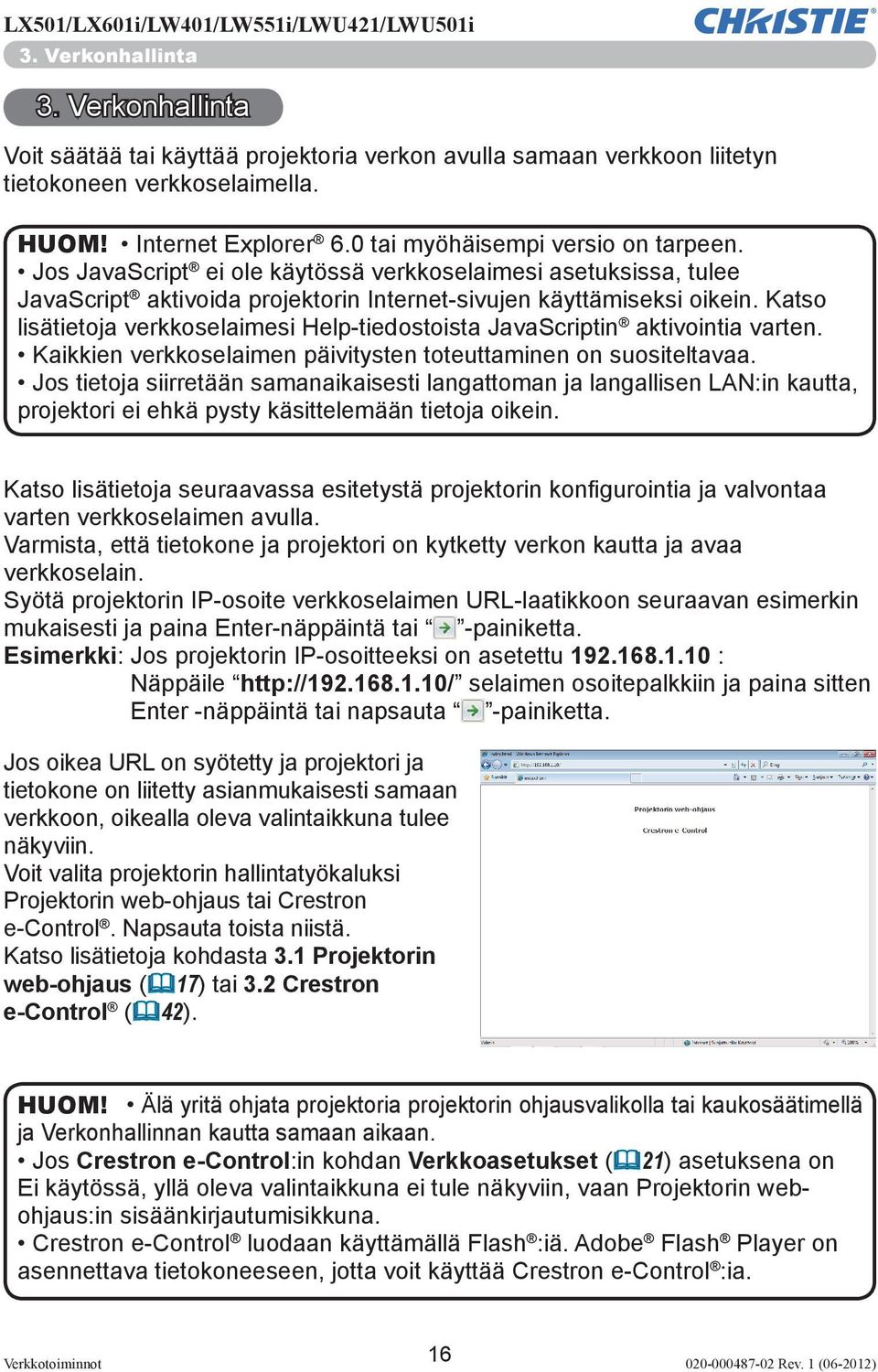

18 3. Verkonhallinta 3. Verkonhallinta Voit säätää tai käyttää projektoria verkon avulla samaan verkkoon liitetyn tietokoneen verkkoselaimella. HUOM! Internet Explorer 6.0 tai myöhäisempi versio on tarpeen. Jos JavaScript ei ole käytössä verkkoselaimesi asetuksissa, tulee JavaScript aktivoida projektorin Internet-sivujen käyttämiseksi oikein. Katso lisätietoja verkkoselaimesi Help-tiedostoista JavaScriptin aktivointia varten. Kaikkien verkkoselaimen päivitysten toteuttaminen on suositeltavaa. Jos tietoja siirretään samanaikaisesti langattoman ja langallisen LAN:in kautta, projektori ei ehkä pysty käsittelemään tietoja oikein. Katso lisätietoja seuraavassa esitetystä projektorin konfigurointia ja valvontaa varten verkkoselaimen avulla. Varmista, että tietokone ja projektori on kytketty verkon kautta ja avaa verkkoselain. Syötä projektorin IP-osoite verkkoselaimen URL-laatikkoon seuraavan esimerkin mukaisesti ja paina Enter-näppäintä tai -painiketta. Esimerkki: Jos projektorin IP-osoitteeksi on asetettu : Näppäile selaimen osoitepalkkiin ja paina sitten Enter -näppäintä tai napsauta -painiketta. Jos oikea URL on syötetty ja projektori ja tietokone on liitetty asianmukaisesti samaan verkkoon, oikealla oleva valintaikkuna tulee näkyviin. Voit valita projektorin hallintatyökaluksi Projektorin web-ohjaus tai Crestron e-control. Napsauta toista niistä. Katso lisätietoja kohdasta 3.1 Projektorin web-ohjaus (&17) tai 3.2 Crestron e-control (&42). HUOM! Älä yritä ohjata projektoria projektorin ohjausvalikolla tai kaukosäätimellä ja Verkonhallinnan kautta samaan aikaan. Jos Crestron e-control:in kohdan Verkkoasetukset (&21) asetuksena on Ei käytössä, yllä oleva valintaikkuna ei tule näkyviin, vaan Projektorin webohjaus:in sisäänkirjautumisikkuna. Crestron e-control luodaan käyttämällä Flash :iä. Adobe Flash Player on asennettava tietokoneeseen, jotta voit käyttää Crestron e-control :ia. 16

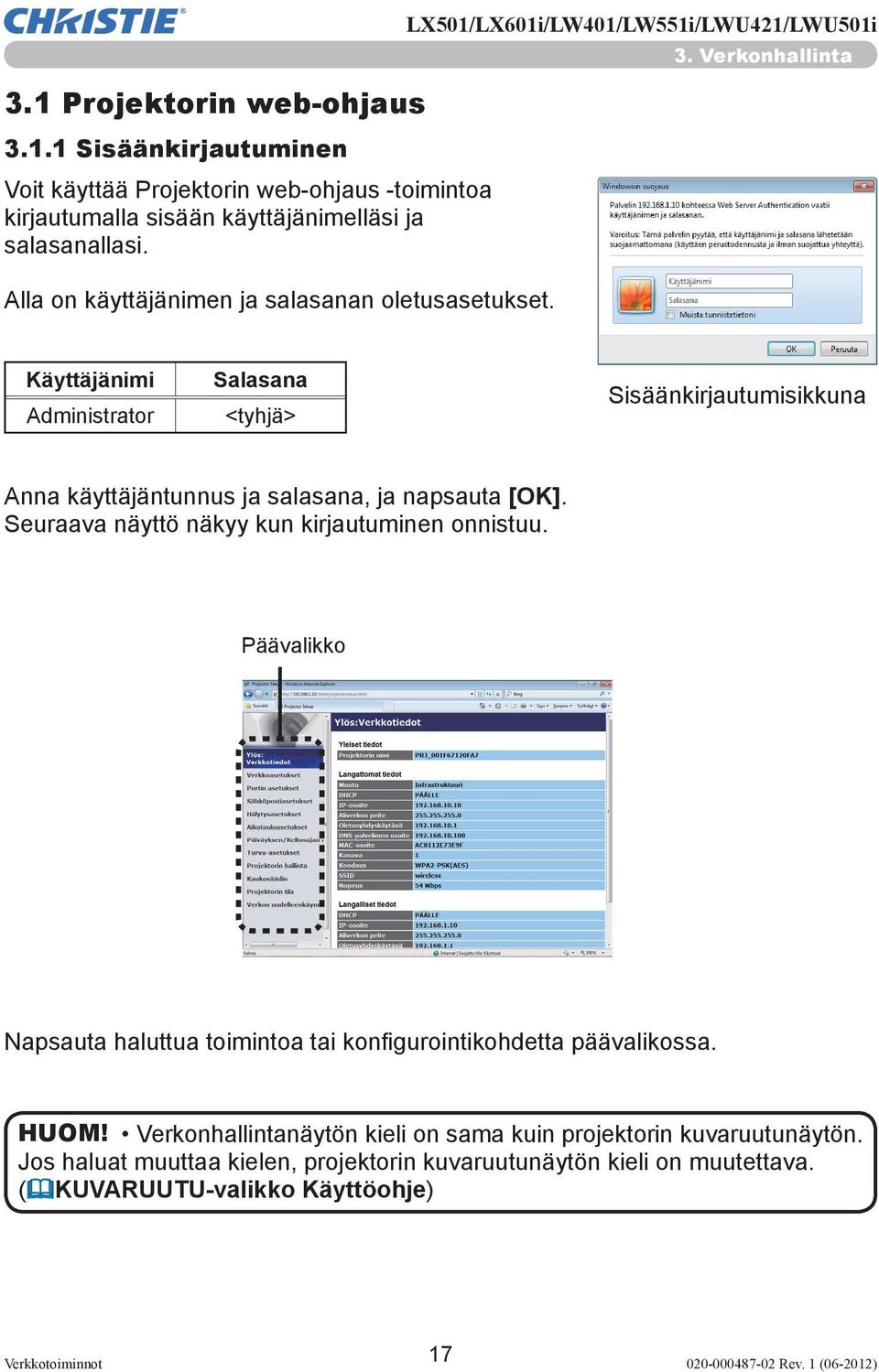

19 3.1 Projektorin web-ohjaus Sisäänkirjautuminen Voit käyttää Projektorin web-ohjaus -toimintoa kirjautumalla sisään käyttäjänimelläsi ja salasanallasi. Alla on käyttäjänimen ja salasanan oletusasetukset. LX501/LX601i/LW401/LW551i/LWU421/LWU501i 3. Verkonhallinta Käyttäjänimi Administrator Salasana <tyhjä> Sisäänkirjautumisikkuna Anna käyttäjäntunnus ja salasana, ja napsauta [OK]. Seuraava näyttö näkyy kun kirjautuminen onnistuu. Päävalikko Napsauta haluttua toimintoa tai konfigurointikohdetta päävalikossa. HUOM! Verkonhallintanäytön kieli on sama kuin projektorin kuvaruutunäytön. Jos haluat muuttaa kielen, projektorin kuvaruutunäytön kieli on muutettava. (&KUVARUUTU-valikko Käyttöohje) 17

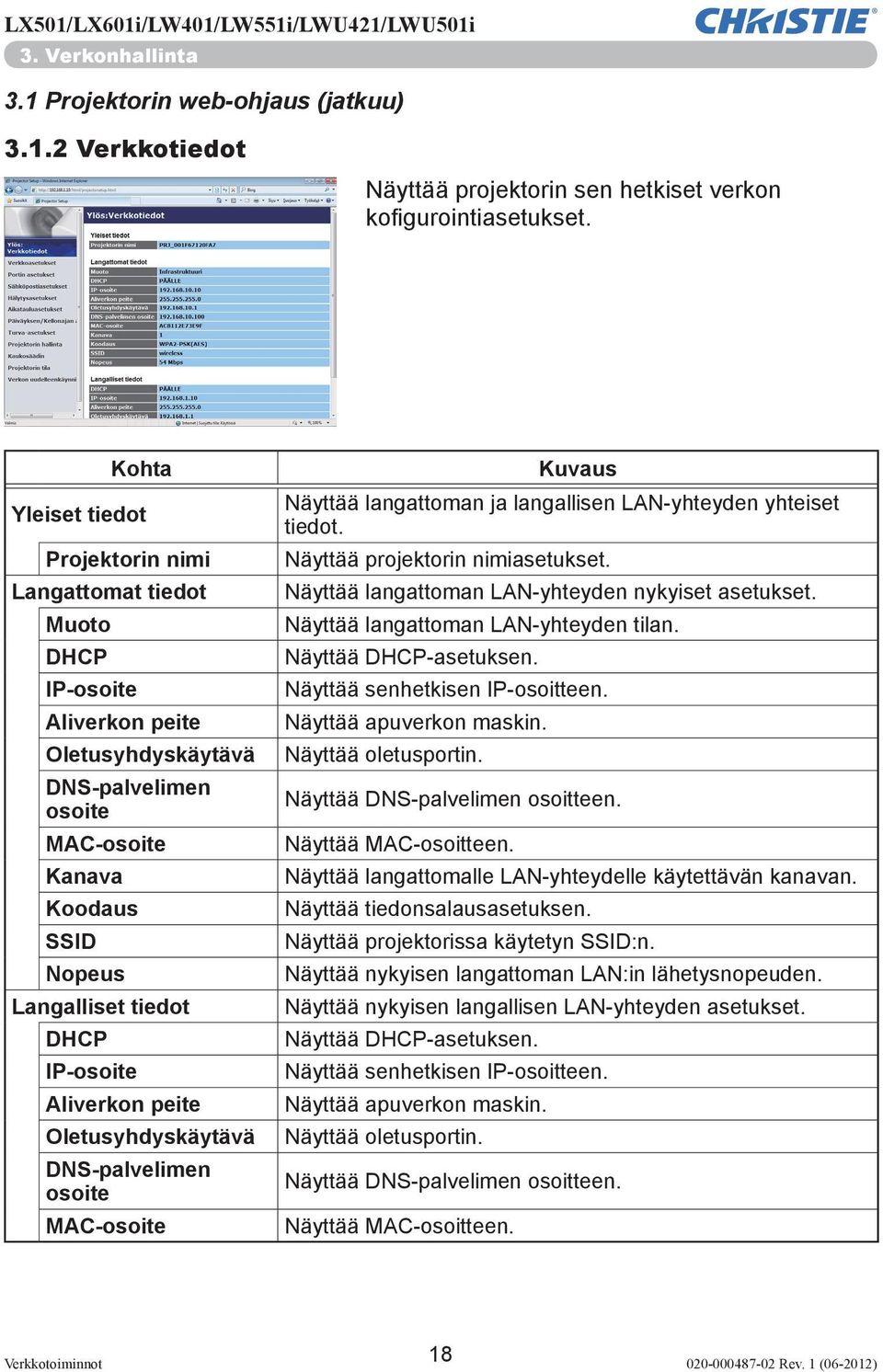

20 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Verkkotiedot Näyttää projektorin sen hetkiset verkon kofigurointiasetukset. Kohta Yleiset tiedot Projektorin nimi Langattomat tiedot Muoto DHCP IP-osoite Aliverkon peite Oletusyhdyskäytävä DNS-palvelimen osoite MAC-osoite Kanava Koodaus SSID Nopeus Langalliset tiedot DHCP IP-osoite Aliverkon peite Oletusyhdyskäytävä DNS-palvelimen osoite MAC-osoite Näyttää langattoman ja langallisen LAN-yhteyden yhteiset tiedot. Näyttää projektorin nimiasetukset. Näyttää langattoman LAN-yhteyden nykyiset asetukset. Näyttää langattoman LAN-yhteyden tilan. Näyttää DHCP-asetuksen. Näyttää senhetkisen IP-osoitteen. Näyttää apuverkon maskin. Näyttää oletusportin. Näyttää DNS-palvelimen osoitteen. Näyttää MAC-osoitteen. Näyttää langattomalle LAN-yhteydelle käytettävän kanavan. Näyttää tiedonsalausasetuksen. Näyttää projektorissa käytetyn SSID:n. Näyttää nykyisen langattoman LAN:in lähetysnopeuden. Näyttää nykyisen langallisen LAN-yhteyden asetukset. Näyttää DHCP-asetuksen. Näyttää senhetkisen IP-osoitteen. Näyttää apuverkon maskin. Näyttää oletusportin. Näyttää DNS-palvelimen osoitteen. Näyttää MAC-osoitteen. 18

21 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Verkkoasetukset Näyttää ja konfiguroi verkkoasetukset. Kohta Yleiset asetukset Projektorin nimi syslocation (SNMP) syscontact (SNMP) AMX D.D. (AMX Device Discovery) Konfiguroi langattoman ja langallisen LAN:in yhteiset asetukset. Konfiguroi projektorin nimen. Projektorin nimi voi olla korkeintaan 64 alfanumeerisen merkin pituinen. Vain aakkosia, numeroita ja seuraavia symboleja voi }~ ja välilyönti Oletusasetuksena on tietty projektorin nimi. Konfiguroi sijainnin, johon viitataan kun käytetään SNMP:tä. syslocation voi olla korkeintaan 255 alfanumeerisen merkin pituinen. Vain numeroita '0-9' ja aakkosia 'a-z, 'A-Z' voi käyttää. Konfiguroi yhteystiedot, joihin viitataan kun käytetään SNMP:tä. syscontact voi olla korkeintaan 255 alfanumeerisen merkin pituinen. Vain numeroita '0-9' ja aakkosia 'a-z, 'A-Z' voi käyttää. Määrittää AMX Device Discoveryn asetukset, joissa projektori tunnistetaan samaan verkkoon liitetyistä AMX-ohjaimista. Käy AMX:n verkkosivuilla AMX Device Discoveryn lisätietoja varten. URL: (kesäkuu 2012) (jatkuu seuraavalla sivulla) 19

22 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Verkkoasetukset (jatkuu) Kohta Langaton kokoonpano Muoto IP-määritykset DHCP PÄÄLLE DHCP POIS IP-osoite Konfiguroi langattoman LAN:in asetukset. Valitse Ad-Hoc tai Infrastruktuuri. Konfiguroi verkkoasetukset. Ottaa DHCP:n käyttöön. Poistaa DHCP:n käytöstä. Konfiguroi IP-osoitteen, kun DHCP ei ole käytössä. Aliverkon peite Konfiguroi apuverkon maskin, kun DHCP ei ole käytössä. Oletusyhdyskäytävä DNS-palvelimen osoite Kanava Konfiguroi oletusportin, kun DHCP ei ole käytössä. Konfiguroi DNS-palvelimen osoitteen. Valitse Ad-Hoc-tilassa käytettävä kanava väliltä HUOM! Sijaintimaasta riippuen kanavat voivat vaihdella. Sen lisäksi sijaintimaasta tai -alueesta riippuen on mahdollisesti tarpeellista käyttää langatonta verkkokorttia, joka soveltuu vastaavan maan tai alueen standardeihin. Koodaus WEP-avain WPA-salalause SSID (jatkuu seuraavalla sivulla) Valitsee tiedon koodausmenetelmän. Syötä WEP-avain. Syötä WEP-avain joko ASCII- tai heksadesimaalimerkeillä. Avaimen pituus on määritetty seuraavasti WEP:in ja merkkiformaattien mukaan. Koodaus ASCII-merkit HEX-numerot WEP 64bit 5 merkit 10 merkit WEP 128bit 13 merkit 26 merkit Anna WPA-salalauseen. Käytettävä määrä merkkejä on Vain aakkosia, numeroita ja seuraavia symboleja voi käyttää.!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ ja välilyönti Valitse SSID listasta. Jos haluat asettaa oman SSID:n, valitse [Oma], ja kirjoita sitten oma SSID alla olevia ohjeita seuraten. Annettavassa tiedossa voi olla korkeintaan 32 merkkiä. Vain aakkosia, numeroita ja seuraavia symboleja voi käyttää.!"#$%&'()*+,-./:;<=>?@[\]^_`{ }~ ja välilyönti 20

23 3.1 Projektorin web-ohjaus - Verkkoasetukset (jatkuu) Kohta Langallinen kokoonpano IP-määritykset DHCP PÄÄLLE DHCP POIS IP-osoite LX501/LX601i/LW401/LW551i/LWU421/LWU501i Konfiguroi langallisen LAN:in asetukset. Konfiguroi verkkoasetukset. Ottaa DHCP:n käyttöön. Poistaa DHCP:n käytöstä. 3. Verkonhallinta Konfiguroi IP-osoitteen, kun DHCP ei ole käytössä. Aliverkon peite Konfiguroi apuverkon maskin, kun DHCP ei ole käytössä. Oletusyhdyskäytävä DNS-palvelimen osoite Muut asetukset Crestron e-control Konfiguroi oletusportin, kun DHCP ei ole käytössä. Konfiguroi DNS-palvelimen osoitteen. Napsauta [Käytä] painiketta ja tallenna asetukset. Konfiguroi muut verkkoasetukset. Määritä, käytetäänkö Crestron e-control :ia. Jos valitset Ei käytössä, Projektorin web-ohjaus:in sisäänkirjautumisikkuna tulee näkyviin eikä valintaikkuna ilmesty näkyviin Verkonhallinta:in alussa. HUOM! Uudet konfigurointiasetukset otetaan käyttöön silloin, kun verkkoliitäntä kytketään uudelleen. Kun konfigurointiasetuksia muutetaan, tulee verkkoliitäntä käynnistää uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen kohdasta Verkon uudelleenkäynnistäminen päävalikossa (&41). Jos liität projektorin olemassa olevaan verkkoon, kysy neuvoa verkkohallinnasta ennen palvelimen osoitteen asetusta. WEP-avain, WPA-salalauseke ja SSID -asetukset eivät asetu, jos käytetään vääriä merkkejä. Projektori ei salli sekä langattoman että langallisen LAN-yhteyden yhdistämistä samaan verkkoon. Älä aseta samaa verkko-osoitetta langattomalle ja langalliselle LAN-yhteydelle. 21

24 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Portin asetukset Näyttää ja konfiguroi viestintäportin asetukset. Kohta Verkonhallintaportti 1 (Portti: 23) Portti auki Todennus Verkonhallintaportti 2 (Portti:9715) Portti auki Todennus PJLink TM -portti (Portti:4352) Portti auki Todennus MINUN KUVANI -portti (Portti:9716) Portti auki Todennus Messengerin portti (Portti:9719) Portti auki Todennus Konfiguroi komentoportin 1 (Port:23). Napsauta [Käytössä] tarkistusruutua portin 23 käyttämiseksi. Napsauta [Käytössä] tarkistusruutua kun tälle portille tarvitaan todentamista. Konfiguroi komentoportin 2 (Port:9715). Napsauta [Käytössä] tarkistusruutua portin 9715 käyttämiseksi. Napsauta [Käytössä] tarkistusruutua kun tälle portille tarvitaan todentamista. Määrittää PJLink TM -portin (portti 4352). Tee rasti [Käytössä] ruutuun portin 4352 käyttämistä varten. Tee rasti [Käytössä] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. Säätää Minun kuvani -portin (portti 9716). Tee rasti [Käytössä] ruutuun portin 9716 käyttämistä varten. Tee rasti [Käytössä] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. Määrittää Viestit-portin (portti 9719). Tee rasti [Käytössä] ruutuun portin 9719 käyttämistä varten. Tee rasti [Käytössä] ruutuun, jos tälle portille halutaan oikeaksi todistaminen. (jatkuu seuraavalla sivulla) 22

25 3.1 Projektorin web-ohjaus - Portin asetukset (jatkuu) LX501/LX601i/LW401/LW551i/LWU421/LWU501i 3. Verkonhallinta Kohta SNMP-portti Portti auki Trap-osoite Lataa MIB-tiedosto Verkkosillan portti Portin numero Konfiguroi SNMP-portin. Napsauta [Käytössä] tarkistusruutua kun haluat käyttää SNMP:tä. Konfiguroi SNMP Trap -kohteen IP-formaatissa. Osoitteeseen voi sisällyttää IP-osoitteen lisäksi myös hallinta-alueen nimen, jos oikea DNS-palvelin on asetettu kohdassa Verkkoasetukset. Isännän tai hallinta-alueen nimen enimmäispituus on 255 merkkiä. Lataa MIB-tiedoston projektorilta. Määrittää verkkosilta porttinumeron. Näppäile portin numero. Numeroja 41794, 9715, 9716, 9719, 9720, 5900, 5500, 4352 lukuun ottamatta mikä tahansa numero alueelta voidaan valita. Oletusasetus on Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Kun säätöasetuksia on muutettu, verkkoliitäntä on käynnistettävä uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen kohdasta Verkon uudelleenkäynnistäminen päävalikossa (&41). 23

26 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Sähköpostiasetukset Näyttää ja konfiguroi sähköpostiosoitteen asetukset. Kohta Lähetä sähköpostiviesti SMTP-palvelimen osoite Lähettäjän sähköpostiosoite Vastaanottajan sähköpostiosoite Napsauta [Käytössä] tarkistusruutua sähköpostitoiminnon käyttämiseksi. Konfiguroi ehdot sähköpostin lähettämistä varten Hälytysasetukset -kohdassa. Konfiguroi sähköpostipalvelimen osoitteen IP-formaatissa. Osoitteeseen voi sisällyttää IP-osoitteen lisäksi myös hallinta-alueen nimen, jos oikea DNS-palvelin on asetettu kohdassa Verkkoasetukset. Isännän tai hallinta-alueen nimen enimmäispituus on 255 merkkiä. Konfiguroi lähettäjän sähköpostiosoitteen. Lähettäjän sähköpostiosoitteen enimmäispituus on 255 alfanumeerista merkkiä. Konfiguroi korkeintaan viiden vastaanottajan sähköpostiosoitteet. Voit myös yksilöidä [vastaanottaja] tai [kopio] jokaiselle osoitteelle. Vastaanottajan sähköpostiosoitteen enimmäispituus on 255 alfanumeerista merkkiä. Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Voit varmistaa, toimivatko sähköpostiasetukset kunnolla käyttämällä [Lähetä testiviesti] -painiketta. Muista valita käyttöön Lähetä sähköposti -asetukset ennenkuin napsautat [Lähetä testiviesti]. Jos liität projektorin olemassa olevaan verkkoon, kysy neuvoa verkkohallinnasta ennen palvelimen osoitteen asetusta. 24

27 3.1 Projektorin web-ohjaus (jatkuu) Hälytysasetukset LX501/LX601i/LW401/LW551i/LWU421/LWU501i 3. Verkonhallinta Näyttää ja konfiguroi vika- ja varoitushälytysten asetuksia. Kohta Suojushäiriö Tuuletinhäiriö Lamppuhäiriö Lämpötilahäiriö Ilmanvaihtohäiriö Jäähdytyshäiriö Suodatinhäiriö Muu häiriö Aikataulun toteutusvirhe Lampun käyttöiän hälytys Suodattimen käyttöiän hälytys Suodattimen tilailmoitus Siirtymän ilmaisimen hälytys Kylmäkäynnistys Todennusvirhe Lampun suojusta ei ole kiinnitetty kunnolla. Tuuletin ei toimi. Lamppu ei syty, ja on mahdollista että sisäosat ovat kuumentuneet. On mahdollista, että sisäosat ovat kuumentuneet. Sisäinen lämpötila on nousussa. On mahdollista, että sisäosat ovat viilentyneet liikaa. Suodattimen käyttöikä on kulunut umpeen. Muu virhe. Jos tämä virhenäyttö ilmestyy, ota yhteyttä jälleenmyyjään. Aikataulun toteutusvirhe. ( 27) Lampun käyttöikä on kulunut loppuun, Hälytyksen aikaasetus. Suodattimen käyttöikä on kulunut loppuun, Hälytyksen aikaasetus. Ilmasuodattimen puhdistamisen tila on muuttunut. Siirtymänilmaisimen hälytys. ( TURVALLISUUS-valikko Käyttöohje) Kun projektorissa on virta kytkettynä, se toimii seuraavasti. Jos VALMIUSTILA-asetus on NORMAALI, projektorin siirtyy sammutetusta tilasta valmiustilaan. Jos VALMIUSTILA-asetus on SÄÄSTÖ, projektori siirtyy valmiustilasta päälle (lamppu syttyy). (&SÄÄTÖ-valikko Käyttöohje) SNMP-sisäänkäynti havaittu väärästä SNMP-yhteisöstä. Katso kohtaa Vianetsintä Käyttöohjeen yksityiskohtaisen selostuksen saamiseksi Virhe-kohdasta, lukuunottamatta Muu häiriö- ja Aikataulun toteutusvirhe -vaihtoehtoja. 25

28 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Hälytysasetukset (jatkuu) Hälytyskohteet on esitetty alla. Kohta Hälytyksen kellonaika SNMP Trap Lähetä sähköpostiviesti Viestin teksti Viestin teksti Konfiguroi hälytysajan. (Vain Lampun käyttöiän hälytys ja Suodattimen käyttöiän hälytys). Napsauta [Käytössä] tarkistusruutua ja ota käyttöön SNMP Trap -hälytykset. Napsauta [Käytössä] tarkistusruutua ja ota käyttöön sähköpostihälytykset. (Lukuunottamatta Kylmäkäynnistys ja Todennusvirhe.) Konfiguroi lähetettävän sähköpostin asiarivin. Asiarivi voi olla korkeintaan 100 alfanumeerisen merkin pituinen. (Lukuunottamatta Kylmäkäynnistys ja Todennusvirhe.) Konfiguroi lähetettävän sähköpostin tekstin. Tekstin pituus voi olla enintään aakkosnumeerista merkkiä, mutta pituus voi olla lyhyempi jos käytät joitain seuraavista erikoismerkeistä. Erikoismerkit " ' : &, % \ ja välilyönti. (Lukuunottamatta Kylmäkäynnistys ja Todennusvirhe.) Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Suodatinhäiriö huomauttavan sähköpostin laukeaminen riippuu VALINNAT-valikon PALVELU-kohdan SUOD.VIESTI -asetuksista. Nämä asetukset määrittävät ajan, jonka kuluttua suodatinviesti tulee näkyviin projektorin näyttöön. Kun suodattimen käyttöaika ylittää sille asetetun aikarajan, sinulle lähetetään sähköpostiviesti. Sähköposti-ilmoitusta ei lähetetä, jos SUOD.VIESTI on asetettu asentoon POIS. ( VALINNAT-valikko Käyttöohje) Lampun käyttöiän hälytys on määritetty lampun ajan sähköpostivastaanotto (muistutus) -kynnykseksi. Kun lampun palamisaika ylittää Projektorin webohjaus:ssä konfiguroidun rajan, lähetetään sähköposti. Suodattimen käyttöiän hälytys määritellään kynnykseksi sähköpostiilmoitukselle (muistutus) suodatiniästä. Kun suodattimen toiminta-aika ylittää Projektorin web-ohjaus:ssä konfiguroidun rajan, lähetetään sähköposti. Suodattimen tilailmoitus voidaan sallia molempiin tai joko Tila 1:een tai 2:een.Nämä ilmoitukset vastaavat projektorin FILTER-merkkivalon muutoksia. (Tila 1: pois-tilasta oranssiin, Tila 2: oranssista punaiseen) Katso Käyttöohjeesta lisätietoja FILTER-merkkivalosta. 26

29 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Aikatauluasetukset Näyttää ja konfiguroi aikatauluasetukset. Kohta Päivittäin sunnuntai maanantai tiistai keskiviikko torstai perjantai lauantai Tietty päivämäärä nro 1 Tietty päivämäärä nro 2 Tietty päivämäärä nro 3 Tietty päivämäärä nro 4 Tietty päivämäärä nro 5 Konfiguroi päivittäisen aikataulun. Konfiguroi sunnuntain aikataulun. Konfiguroi maanantain aikataulun. Konfiguroi tiistain aikataulun. Konfiguroi keskiviikon aikataulun. Konfiguroi torstain aikataulun. Konfiguroi perjantain aikataulun. Konfiguroi lauantain aikataulun. Konfiguroi tietyn päivän (nro. 1) aikataulun. Konfiguroi tietyn päivän (nro. 2) aikataulun. Konfiguroi tietyn päivän (nro. 3) aikataulun. Konfiguroi tietyn päivän (nro. 4) aikataulun. Konfiguroi tietyn päivän (nro. 5) aikataulun. 27

30 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Aikatauluasetukset (jatkuu) Aikatauluasetukset näkyvät alla. Aikataulu Kohta Päivämäärä (kuukausi/ päivä) Napsauta [Käytössä] tarkistusruutua aikataulun ottamiseksi käyttöön. Konfiguroi kuukauden ja päivän. Tämä kohta näkyy vain kun Tietty päivämäärä (nro 1-5) on valittu. Napsauta [Käytä] painiketta ja tallenna asetukset. Senhetkisen tapahtuman asetukset näkyvät aikataulu-listassa. Lisää toimintoja ja tapahtumia säätämällä seuraavat kohdat. Kellonaika Kohta Komento [Parametri] Virta Lähde Minun kuvani Messenger Diaesitys Konfiguroi ajan komentojen toteuttamiselle. Konfiguroi toteutettavan komennon. Konfiguroi parametrit virranhallintaan. Konfiguroi parametrit sisääntulon vaihtamiseen. Konfiguroi parametrit Minun kuvani -tietojen näytölle. (&50) Konfiguroi parametrit Viestit-tietojen näytölle. (&51) Määrittää Diaesityksen aloita/pysäytä -parametrit. Napsauta [Rekisteröi] -painiketta ja lisää uusia komentoja Aikataulu -listaan. Napsauta [Poista] -painiketta ja poista komentoja Aikataulu -listasta. Napsauta [Palauta] -painiketta poistaaksesi kaikki komennot ja säätääksesi aikataulu-listan aikatauluasetukset uudelleen. 28

31 3.1 Projektorin web-ohjaus - Aikatauluasetukset (jatkuu) 3. Verkonhallinta HUOM! Kun projektoria on siirretty, tarkista projektorin päiväyksen ja kellonajan asetukset ennen aikataulujen konfigurointia. Sisäinen kello ei mahdollisesti pysy tarkasti ajassa. SNTP:n käyttäminen on suositeltavaa tarkan ajan ylläpitämiseksi. Minun kuvani - ja Messenger -tapahtumat eivät käynnisty asianmukaisesti ja ajastussuorituksen virhe ilmenee, jos lamppu ei syty ja/tai näyttötietoja ei ole tallennettu projektoriin ajastetun tapahtuman suoritusaikana. Lähde - ja Minun kuvani -tapahtumat eivät käynnisty, jos turvallisuusominaisuus on aktivoitu ja se rajoittaa projektorin käyttöä. Tietyt projektorin virheet (esimerkiksi lämpötilavirhe, lamppuvirhe) estävät ajastettujen toimintojen tai tapahtumien asianmukaisen suorittamisen. Jos USB-muistia ei ole asetettu projektoriin tai näytettävää kuvatietoa ei ole ajastettuna tapahtuman aikana, ajastussuorituksen virhe ilmenee ajastetulle Diaesityksen tapahtumalle. Kun aloitat Diaesityksen, tulolähteeksi vaihdetaan automaattisesti USB TYPE A. USB-muistin pääkansioon tallennetut kuvatiedostot näytetään ajastetussa Diaesityksessä. Katso lisätietoja Käyttöohjeen vianetsinnästä, jos ajastettuja toimintoja tai tapahtumien ei suoriteta määrittämiesi asetusten mukaisesti. 29

32 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Päiväyksen/Kellonajan asetukset Näyttää ja konfiguroi päivämäärä- ja aikaasetukset. Kohta Nykyinen päivämäärä Nykyinen kellonaika Kesäaika Alkaa Kuukausi Viikko Päivä Aika Päättyy Kuukausi Viikko Päivä Aika tunnit minuutit tunnit minuutit (jatkuu seuraavalla sivulla) 30 Konfiguroi nykyisen päiväyksen vuosi/kuukausi/päivä -formaatissa. Konfiguroi nykyisen kellonajan tunnit:minuutit:sekunnit -formaatissa. Napsauta [PÄÄLLE] tarkistusruutua ja ota käyttöön päivänvalonaikainen säästöaika ja aseta seuraavat kohdat. Konfiguroi päiväyksen ja kellonajan päivänvalonaikaisen säästöajan aloittamiselle. Konfiguroi kuukauden päivänvalonaikaisen säästöajan aloittamiselle (1~12). Konfiguroi viikon kuukaudesta päivänvalonaikaisen säästöajan aloittamiselle (Ensimmäinen, 2, 3, 4, Viimeinen). Konfiguroi viikonpäivän päivänvalonaikaisen säästöajan aloittamiselle (Su, Ma, Ti, Ke, To, Pe, La). Konfiguroi tunnin päivänvalonaikaisen säästöajan aloittamiselle (0~23). Konfiguroi minuutin päivänvalonaikaisen säästöajan aloittamiselle (0~59). Konfiguroi päiväyksen ja kellonajan päivänvalonaikaisen säästöajan lopettamiselle. Konfiguroi kuukauden päivänvalonaikaisen säästöajan lopettamiselle (1~12). Konfiguroi viikon kuukaudesta päivänvalonaikaisen säästöajan lopettamiselle (Ensimmäinen, 2, 3, 4, Viimeinen). Konfiguroi viikonpäivän päivänvalonaikaisen säästöajan lopettamiselle (Su, Ma, Ti, Ke, To, Pe, La). Konfiguroi tunnin päivänvalonaikaisen säästöajan lopettamiselle (0~23). Konfiguroi minuutin päivänvalonaikaisen säästöajan lopettamiselle (0~59).

33 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Päiväyksen/Kellonajan asetukset (jatkuu) Aikaero SNTP Kohta SNTP-palvelimen osoite Aikaväli Konfiguroi aikaero. Säädä sama aikaero, jonka olet säätänyt tietokoneeseen. Jos et ole varma, kysy neuvoa ITjärjestelmänvalvojalta. Napsauta [PÄÄLLE]-tarkistusruutua Päiväys- ja Kellonaika -tietojen poistamiseksi SNTP-palvelimesta ja aseta seuraavat kohdat. Konfiguroi SNTP-palvelimen osoitteen IP-formaatissa. Osoitteeseen voi sisällyttää IP-osoitteen lisäksi myös hallinta-alueen nimen, jos oikea DNS-palvelin on asetettu kohdassa Verkkoasetukset. Isännän tai hallinta-alueen nimen enimmäispituus on 255 merkkiä. Konfiguroi aikavälin, jonka puitteissa Päiväys- ja Kellonaika -tiedot tulee hakea SNTP-palvelimesta (tunti:minuutti). Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Kun säätöasetuksia on muutettu, verkkoliitäntä on käynnistettävä uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen kohdasta Verkon uudelleenkäynnistäminen päävalikossa (&41). Jos liität projektorin olemassa olevaan verkkoon, kysy neuvoa verkkohallinnasta ennen palvelimen osoitteen asetusta. Kun sammutat projektorin SÄÄSTÖ-tilassa (&SÄÄTÖ-valikko Käyttöohje) tai kytket virran pois, nykyiset päivämäärä- ja aika-asetukset nollautuvat. SNTP-painikkeen ottamiseksi käyttöön tulee aikaeron olla asetettu. Projektori hakee Päiväys- ja Kellonaika -tiedot aikapalvelimesta ja ohittaa aika-asetukset, kun SNTP otetaan käyttöön. Sisäinen kello ei mahdollisesti pysy tarkasti ajassa. SNTP:n käyttäminen on suositeltavaa tarkan ajan ylläpitämiseksi. 31

34 3. Verkonhallinta 3.1 Projektorin web-ohjaus (jatkuu) Turva-asetukset Näyttää ja konfiguroi salasanat ja muut turvaasetukset. Käyttäjätili Kohta Käyttäjänimi Salasana Anna salasana uudestaan Verkonhallinta Todentamisen salasana Anna todentamisen salasana uudestaan SNMP Yhteisön nimi Määrittää käyttäjänimen ja salasanan. Määrittää käyttäjänimen. Teksti voi olla korkeintaan 32 alfanumeerisen merkin pituinen. Määrittää salasanan. Teksti voi olla korkeintaan 255 alfanumeerisen merkin pituinen. Anna ylläoleva salasana uudelleen tarkistusta varten. Konfiguroi Todentamisen salasanan porteille Verkonhallintaportti 1 (Portti: 23), Verkonhallintaportti 2 (Portti:9715), PJLink -portti (Portti:4352), MINUN KUVANI -portti (Portti:9716) ja Messengerin portti (Portti:9719). (&22, 23) Konfiguroi Todentamisen salasanan. Teksti voi olla korkeintaan 32 alfanumeerisen merkin pituinen. Anna ylläoleva salasana uudelleen tarkistusta varten. Konfiguroi yhteisön nimen, jos SNMP on käytössä. Konfiguroi yhteisön nimen. Teksti voi olla korkeintaan 64 alfanumeerisen merkin pituinen. Napsauta [Käytä] painiketta ja tallenna asetukset. HUOM! Uudet säätöasetukset tulevat voimaan, kun verkkoliitäntä käynnistetään uudelleen. Kun säätöasetuksia on muutettu, verkkoliitäntä on käynnistettävä uudelleen. Verkkoliitäntä voidaan käynnistää uudelleen kohdasta Verkon uudelleenkäynnistäminen päävalikossa (&41). Vain numeroita '0-9' ja aakkosia 'a-z, 'A-Z' voi käyttää. 32

35 3.1 Projektorin web-ohjaus (jatkuu) Projektorin hallinta Kohta LX501/LX601i/LW401/LW551i/LWU421/LWU501i 3. Verkonhallinta Projektorin toiminnot voidaan suorittaa ruudulla näkyvien kuvakkeiden avulla. Kuvakkeiden kategoriat näkyvät päävalikossa. Suurimmassa osassa kohdista on myös alavalikko. Katso lisätietoja alla olevasta taulukkosta. HUOM! Asetuksen arvo ei mahdollisesti vastaa nykyistä arvoa, jos käyttäjä muuttaa arvon manuaalisesti. Siinä tapauksessa päivitä sivu napsauttamalla [Päivitä]-painiketta. PÄÄVALIKKO VIRTA Käynnistää/katkaisee virran. LÄHDE Valitsee tulosignaalin lähteen. KUVAMUOTO Valitsee kuvatilan asetukset. TYHJÄ PÄÄLLE/POIS Kytkee TYHJÄ-ruudun päälle/pois. MYKISTYS Kytkee äänen mykistyksen päälle/pois. PYSÄYTYS Kääntää Kuvan pysäytyksen päälle/pois päältä. Valvoo suurennusasetuksia. SUURENNUS Tietyt tulosignaalin lähteet saattavat pysäyttää Suurennus -toiminnon, vaikkakaan se ei olisi saavuttanut suurinta asetusarvoa. SUURENNA KOHTAA P Säätää suurennoksen aloituspistettä pystysuunnassa. SUURENNA KOHTAA V Säätää suurennoksen aloituspistettä vaakasuunnassa. MALLINE Ottaa mallin käyttöön/poistaa sen käytöstä. SULJIN Kytkee linssinsulkimen päälle(suljettu)/pois(auki). ZOOM Säätää zoomausasetusta. FOCUS Säätää tarkennusasetusta. LINSSISIIRTYMÄ P Säätää vertikaalista linssin siirtoa. LINSSISIIRTYMÄ V Säätää horisontaalista linssin siirtoa. LINSSIMUISTI Tallentaa, lataa tai tyhjentää linssimuistin tiedot. K ja K * Ottaa K ja K vier-tila-ominaisuuden käyttöön/ poistaa sen käytöstä. Valitsee K ja K-ominaisuuden vasemman puolen alueen K ja K VASEN LÄHDE * signaalilähteen. K ja K OIKEA LÄHDE * Valitsee K ja K-ominaisuuden oikean puolen alueen signaalilähteen. K ja K PÄÄALUE * Valitsee K ja K pääalue-sijainnin. MINUN KUVANI Valitse MINUN KUVANI-tiedot. MINUN KUVANI POISTO Poista MINUN KUVANI-tiedot. * <Vain malleissa LW401, LW551i, LWU421 ja LWU501i> (jatkuu seuraavalla sivulla) 33

36 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Projektorin hallinta (jatkuu) Kohta KUVA KIRKKAUS Säätää kirkkausasetukset. KONTRASTI Säätää kontrastiasetukset. GAMMA Valitsee gamma-asetukset. VÄRI LÄMP. Valitsee värin lämpötila-asetukset. VÄRI Säätää väriasetukset. VÄRISAVY Säätää värisävyasetukset. TERÄVYYS Säätää terävyysasetukset. AKT. IIRIS Valitsee Akt. iiris -asetukset. OMA MUISTI - TALLENNUS Tallentaa Oman Muistin tiedot. OMA MUISTI - HAKU Hakee Oman Muistin tiedot. NÄYTTÖ KUVASUHDE Valitsee kuvasuhdeasetukset. YLI PYYH Säätää ylipyyhinnän asetukset. VERT.SIJ. Säätää vertikaalisen sijainnin. HOR.SIJ. Säätää horisontaalisen sijainnin. H VAIHE Säätää horisontaalisen vaiheen. HOR. KOKO Säätää horisontaalisen koon. AUTOMAATTINEN SÄÄTÖ Suorittaa automaattisen säädön. LIITÄNNÄT ETENEVÄ Valitsee asteittaiset asetukset. VIDEO NR Valitsee videon metelinpoistoasetukset. VÄRIAVARUUS Valitsee väriavaruuden. COMPONENT Valitsee COMPONENT-portti asetukset. VIDEOFORM. - S-VIDEO Valitsee s-videoformaatin asetukset. VIDEOFORM. - VIDEO Valitsee videoformaatin asetukset. HDMI-FORM. - HDMI 1 Valitsee HDMI TM -formaattiasetuksen HDMI 1-portille. HDMI-FORM. - HDMI 2 Valitsee HDMI TM -formaattiasetuksen HDMI 2-portille. HDMI-ALUE - HDMI 1 Valitsee HDMI TM -kantama-asetuksen HDMI 1-portille. HDMI-ALUE - HDMI 2 Valitsee HDMI TM -kantama-asetuksen HDMI 2-portille. (jatkuu seuraavalla sivulla) 34

37 3. Verkonhallinta 3.1 Projektorin web-ohjaus - Projektorin hallinta (jatkuu) Kohta LIITÄNNÄT (jatkuu) COMPUTER-TULO - COMPUTER IN1 COMPUTER-TULO - COMPUTER IN2 KUVALUKKO - COMPUTER IN1 KUVALUKKO - COMPUTER IN2 KUVALUKKO - HDMI 1 KUVALUKKO - HDMI 2 SÄÄTÖ SUORITA AUTO KEYSTONE KEYSTONE PYSTY KEYSTONE VAAKA TÄYSI SOPIVUUS AUT ECO-TILA ECO-TILA ASENNUS VALMIUSTILA NÄYTTÖPÄÄTTEEN LÄHTÖ - COMPUTER IN1 NÄYTTÖPÄÄTTEEN LÄHTÖ - COMPUTER IN2 NÄYTTÖPÄÄTTEEN LÄHTÖ - LAN NÄYTTÖPÄÄTTEEN LÄHTÖ - USB TYPE A NÄYTTÖPÄÄTTEEN LÄHTÖ - USB TYPE B NÄYTTÖPÄÄTTEEN LÄHTÖ - HDMI 1 NÄYTTÖPÄÄTTEEN LÄHTÖ - HDMI 2 NÄYTTÖPÄÄTTEEN LÄHTÖ - COMPONENT NÄYTTÖPÄÄTTEEN LÄHTÖ - S-VIDEO NÄYTTÖPÄÄTTEEN LÄHTÖ - VIDEO NÄYTTÖPÄÄTTEEN LÄHTÖ - VALMIUSTILA (jatkuu seuraavalla sivulla) 35 Valitsee COMPUTER IN1 -tulosignaalin tyypin. Valitsee COMPUTER IN2 -tulosignaalin tyypin. Kääntää KUVALUKKO-COMPUTER IN1 -toiminnon päälle/ pois päältä. Kääntää KUVALUKKO-COMPUTER IN2 -toiminnon päälle/ pois päältä. Kääntää KUVALUKKO-HDMI 1 -toiminnon päälle/pois päältä. Kääntää KUVALUKKO-HDMI 2 -toiminnon päälle/pois päältä. Suorittaa automaattisen Keystone-vääristymän korjauksen. Säätää vertikaalisen Keystone-vääristymän asetukset. Säätää horisontaalisen Keystone-vääristymän asetukset. Säätää heijastetun kuvan muotoa sen kustakin kulmasta. Kytkee automaattisen eco-tila-toiminnon päälle/pois päältä. Valitsee eco-tilan. Valitsee asennustilan. Valitsee Valmiustilan. Määrittää MONITOR OUT- kun COMPUTER IN1- portti on valittu. Määrittää MONITOR OUT- kun COMPUTER IN2- portti on valittu. Määrittää MONITOR OUT- kun LAN - portti on valittu. Määrittää MONITOR OUT- kun USB TYPE A - portti on valittu. Määrittää MONITOR OUT- kun USB TYPE B - portti on valittu. Määrittää MONITOR OUT- kun HDMI 1- portti on valittu. Määrittää MONITOR OUT- kun HDMI 2- portti on valittu. Määrittää MONITOR OUT- kun COMPONENT- portti on valittu. Määrittää MONITOR OUT- kun S-VIDEO- portti on valittu. Määrittää MONITOR OUT- kun VIDEO- portti on valittu. Määrittää MONITOR OUT valmiustilassa.
