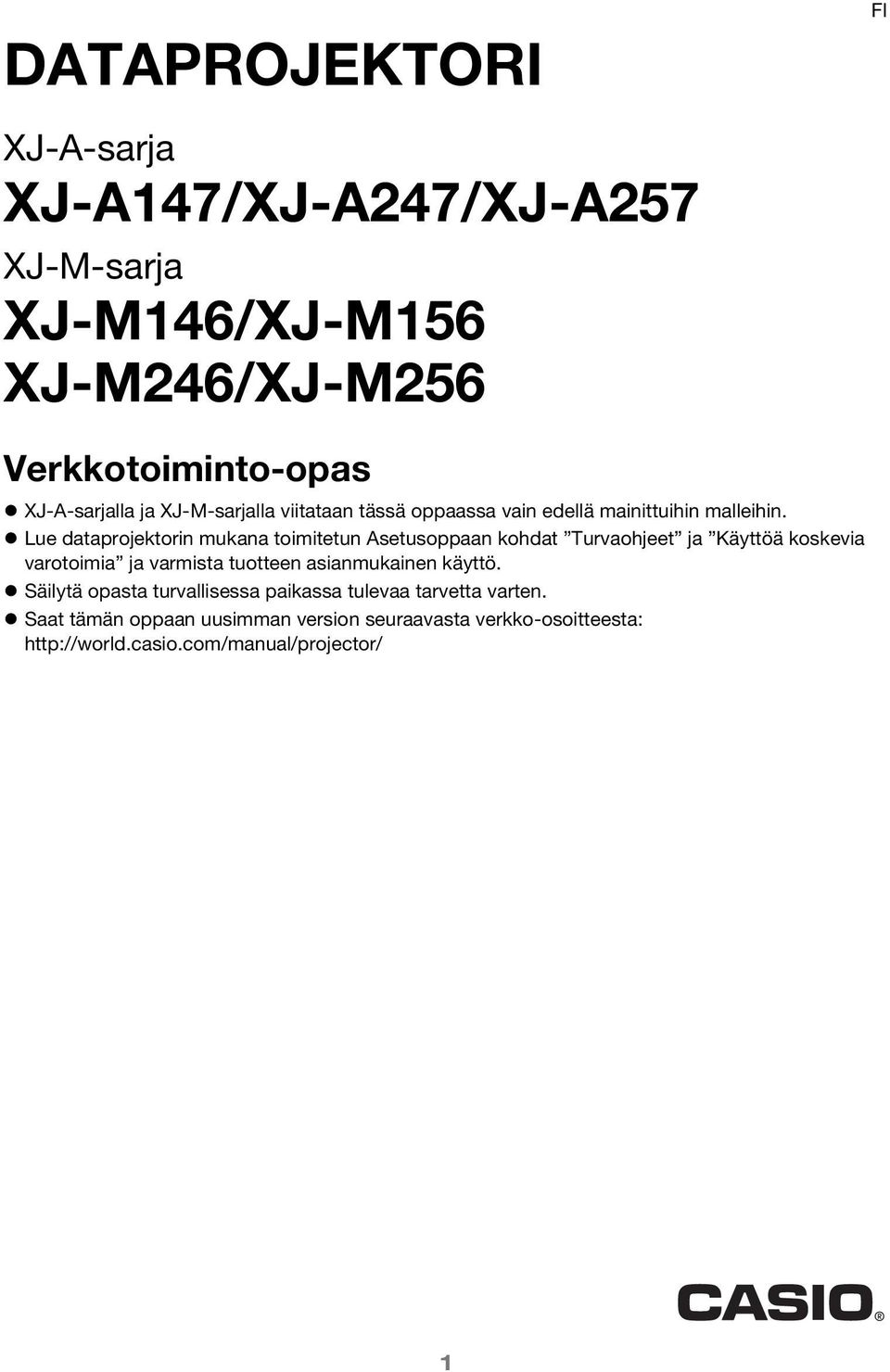

DATAPROJEKTORI XJ-A147/XJ-A247/XJ-A257 XJ-M146/XJ-M156 XJ-M246/XJ-M256. XJ-A-sarja. XJ-M-sarja. Verkkotoiminto-opas

Transkriptio

1 DATAPROJEKTORI FI XJ-A-sarja XJ-A147/XJ-A247/XJ-A257 XJ-M-sarja XJ-M146/XJ-M156 XJ-M246/XJ-M256 Verkkotoiminto-opas XJ-A-sarjalla ja XJ-M-sarjalla viitataan tässä oppaassa vain edellä mainittuihin malleihin. Lue dataprojektorin mukana toimitetun Asetusoppaan kohdat Turvaohjeet ja Käyttöä koskevia varotoimia ja varmista tuotteen asianmukainen käyttö. Säilytä opasta turvallisessa paikassa tulevaa tarvetta varten. Saat tämän oppaan uusimman version seuraavasta verkko-osoitteesta: 1

2 DLP on Texas Instruments -yhtiön rekisteröity tavaramerkki Yhdysvalloissa. Microsoft, Windows ja Windows Vista ovat Microsoft Corporationin tavaramerkkejä tai rekisteröityjä tavaramerkkejä Yhdysvalloissa ja muissa maissa. HDMI, HDMI-logo ja High-Definition Multimedia Interface ovat HDMI Licensing LLC:n tavaramerkkejä tai rekisteröityjä tavaramerkkejä. Mac OS on Apple Inc:n tavaramerkki tai rekisteröity tavaramerkki Yhdysvalloissa ja muissa maissa. XGA on yhdysvaltalaisen IBM Corporationin rekisteröity tavaramerkki. PJLink on vireillä oleva tai rekisteröity tavaramerkki Japanissa, Yhdysvalloissa sekä muissa maissa ja alueilla. Crestron on yhdysvaltalaisen Crestron Electronics Inc:n rekisteröity tavaramerkki. AMX on yhdysvaltalaisen AMX LLC:n rekisteröity tavaramerkki. Android on Google Inc:n tavaramerkki tai rekisteröity tavaramerkki. Muut yhtiö- ja tuotenimet saattavat olla omistajiensa rekisteröityjä tuotenimiä tai tavaramerkkejä. Jotkin tämän tuotteen osat perustuvat Independent JPEG Groupin valmistamiin ohjelmistoihin. Tämän Käyttäjän oppaan sisältöä saatetaan muuttaa ilman ennakkoilmoitusta. Tämän oppaan kopiointi joko osittain tai kokonaisuudessaan on kielletty. Tämä opas on tarkoitettu henkilökohtaiseen käyttöösi. Muu käyttö on kiellettyä ilman CASIO COMPUTER CO. LTD:n lupaa. CASIO COMPUTER CO. LTD. ei vastaa menetyksistä tai kolmansien osapuolien esittämistä korvausvaatimuksista, joita aiheutuu tämän tuotteen tai oppaan käytöstä. CASIO COMPUTER CO. LTD. ei vastaa mistään menetyksistä, jotka aiheutuvat tuotteen toimintavioista tai huoltamisesta johtuneesta tietojen menetyksestä, tai mistään muista syistä. Tässä oppaassa esitetyt esimerkkinäytöt ovat havainnollistavia. Ne saattavat poiketa jonkin verran tuotteen todellisista näytöistä. Tämän oppaan kuvat perustuvat englanninkieliseen malliin. Samoin jotkin termit perustuvat englanninkielisen mallin näyttöihin. 2

3 Sisältö Verkkotoiminnon yleiskatsaus... 7 Verkkotoiminnon edut...7 Verkkotoimintojen käyttämistä edellyttävä ohjelmisto...8 Oppaan sisältö... 8 Tietokoneen näytön sisällön projisoiminen LAN-yhteydellä... 9 Työnkulku LAN-yhteydestä projisointiin...9 Langattoman sovittimen kytkeminen projektoriin...10 Suoran langattoman LAN-yhteyden muodostaminen projektorin ja tietokoneen välille...11 Langattoman LAN-yhteyden yleiskatsaus Langattoman LAN-yhteyden luominen käyttäen projektorin sisäistä SSID-tunnusta (yksinkertainen tai yleinen) Langattoman LAN-yhteyden luominen projektorin yksinkertaisen yhteyden SSID-tunnuksen avulla ja projisoiminen Langattoman LAN-yhteyden luominen projektorin yleisen SSID-tunnuksen avulla ja projisoiminen Langattoman LAN-yhteyden luominen käyttäjän SSID-tunnuksella Käyttäjän SSID-tunnuksen luominen Langattoman LAN-yhteyden luominen käyttäjän SSID-tunnuksen avulla ja projisoiminen Projektorin yhdistäminen ulkoiseen verkkoon katkaisematta suoraa langatonta LAN-yhteyttä tietokoneen kanssa Projektorin yhdistäminen langattomaan LAN-tukiasemaan katkaisematta suoraa langatonta LAN-yhteyttä tietokoneen kanssa Langallisen LAN-yhteyden muodostaminen projektorin ja reitittimen välille käyttäen suoraa langatonta yhteyttä projektorin ja tietokoneen välillä (vain XJ-M-sarja) Yhteyden muodostaminen projektorin ja tietokoneen välille langattoman LAN-tukiaseman avulla...29 Yhteyden muodostamisen yleiskatsaus Yhteystoimenpiteet Projektorin yhdistäminen langattomaan LAN-tukiasemaan Yhteyden muodostaminen projektorin ja tietokoneen välille ja projisoiminen langattoman LAN-tukiaseman kautta

4 Projektorin yhdistäminen tietokoneeseen langallisella LAN-yhteydellä (vain XJ-M-sarja)...35 Langallisen LAN-yhteyden yleiskatsaus Langallisen LAN-yhteyden muodostamistoimenpiteet Tietokoneen yhdistäminen suoraan projektoriin LAN-kaapelilla Langallisen LAN-yhteyden muodostaminen projektorin ja tietokoneen välille reitittimen kautta Network Connection -sovelluksen käyttäminen Network Connection -ikkuna...39 Network Connection -toiminnot...40 Network Connection -painiketoiminnot Network Connection -toimintovalikon toiminnot Tietokoneen äänen toistaminen projektorin kaiuttimesta Videovirran projisointi Videovirran projisoiminen Tietokoneen ohjaaminen etäisesti älylaitteesta Tietokoneen etäohjauksen aloittaminen Tietokoneen etäohjauksesta poistuminen Muut Network Connection -toiminnot Nykyisen langattoman LAN-yhteyden katkaiseminen ja yhdistäminen uudelleen Network Connection -sovelluksen tallentamien yhteystietojen (salalause) poistaminen Projektorin verkkoasetukset Projektorin asetusvalikon käyttäminen...46 Langallisen LAN-yhteyden tietojen näyttäminen (vain XJ-M-sarja) Langattomien LAN-tietojen näyttäminen SSID-tunnuksen muuttaminen IP-asetusten muuttaminen Verkkoasetusten nollaus Projektorin järjestelmänhallintasivujen käyttäminen...52 Kirjautuminen projektorin järjestelmänhallintasivuille langattomalla LAN-yhteydellä Kirjautuminen projektorin järjestelmänhallintasivuille langattomalla LAN-yhteydellä

5 Kirjautuminen projektorin järjestelmänhallintasivuille langallisella LAN-yhteydellä (vain XJ-M-sarja) Kirjautuminen projektorin järjestelmänhallintasivuille langallisella LAN-yhteydellä Tietokoneen IP-osoitteen muuttaminen projektorin IP-osoitteen mukaan ja yhteyden luominen langallisella LAN-yhteydellä Projektorin IP-osoitteen muuttaminen tietokoneen IP-osoitteen mukaan ja yhteyden luominen langallisella LAN-yhteydellä Langallisen LAN-yhteyden muodostaminen projektorin ja tietokoneen välille Tuetut toiminnot Projector Admin (Projektorin järjestelmänhallinta) -sivuille kirjautumisen jälkeen Järjestelmän tilan näyttäminen Control Panel (Ohjauspaneeli) -sivun verkkoasetusten määrittäminen Network Settings (Verkkoasetukset) -sivun verkkoasetusten määrittäminen Projektorin järjestelmänhallintasivujen kirjautumissalasanan muuttaminen Projektorin järjestelmänhallintasivujen kaikkien asetusten alustaminen Tietojen antaminen Crestron-ohjaimeen yhdistämistä varten (vain XJ-M-sarja) Uloskirjautuminen projektorin järjestelmänhallintasivuilta Projektorin hallitseminen etäisesti LAN-yhteyden kautta Projektorin hallitseminen etäisesti LAN-yhteydellä liitetystä tietokoneesta Control Panel (Ohjauspaneeli) -sivun etähallintakohteet Projektorin Tiedoston katselu -toiminnot Tiedoston lataaminen projektorin sisäiseen muistiin...67 Kirjautuminen Transfer File (Siirrä tiedosto) -sivulle Transfer File (Siirrä tiedosto) -sivulle kirjautuminen langattomalla LAN-yhteydellä Transfer File (Siirrä tiedosto) -sivulle kirjautuminen langallisella LAN-yhteydellä (vain XJ-M-sarja) Uloskirjautuminen Transfer File (Siirrä tiedosto) -sivulta Transfer File (Siirrä tiedosto) -sivun kirjautumissalasanan muuttaminen Tuetut toimet käyttäjän ollessa kirjautuneena Transfer File (Siirrä tiedosto) -sivulla Projektorin Tiedoston katselu -toiminnot...71 Viewer Control (Katselun ohjaus) -sivun näyttäminen Viewer Control (Katselun ohjaus) -sivun näyttäminen langattoman LAN-yhteyden kautta Viewer Control (Katselun ohjaus) -sivun näyttäminen langallisella LAN-yhteydellä (vain XJ-M-sarja) Palaaminen projektorin ensimmäiselle sivulle Viewer Control (Katselun ohjaus) -sivulta Viewer Control (Katselun ohjaus) -sivun toiminnot

6 Liite Ohjatun varmennetoiminnon käyttäminen...73 Network Connection -sovelluksen asentaminen USB-muistitikulle Tietokoneen yhdistäminen projektoriin langattomalla LAN-yhteydellä käyttäen USB-varmennuslaitetta Projisointi langattomalla LAN-yhteydellä eri laitteilla...74 Projisointi Mac-tietokoneesta Network Connection -sovelluksella Projisointi älylaitteesta C-Assist-ohjelmistolla Projisointi MobiShow-ohjelmistolla älylaitteesta Vianmääritys...76 Langaton LAN-yhteys projektorin ja tietokoneen välillä Projektorin järjestelmänhallintasivut Transfer File (Siirrä tiedosto) -sivut

7 Verkkotoiminnon yleiskatsaus XJ-M-sarjan projektorit tukevat sekä langatonta että langallista LAN-liitäntää. XJ-A-sarjan projektorit tukevat vain langatonta LAN-liitäntää. Verkkotoiminnon edut Tietokoneen liittäminen projektoriin langattomalla LAN-yhteydellä ja tietokoneen näytön projisoiminen Projektorilla voidaan projisoida tietokoneen näytön kuvia ilman kaapeliliitäntää. Kun projektori liitetään tietokoneeseen langattoman LAN-yhteyden tukiaseman kautta, projisointi on mahdollista tietokoneen ollessa liitettynä ulkoiseen verkkoon (Internet tai intranet). Tietokoneen liittäminen projektoriin langallisella LAN-yhteydellä ja tietokoneen näytön projisoiminen (vain XJ-M-sarja) Tietokone voidaan liittää projektoriin välittömästi kaapelilla tai välillisesti reitittimen kautta, jotta tietokoneen näytön sisältö voidaan projisoida. Tietokone, jonka näytön sisältö projisoidaan, voidaan liittää myös ulkoiseen verkkoon (Internet tai intranet). Neljän tietokoneen kuvien projisoiminen samanaikaisesti langattomalla LAN-yhteydellä Projisoitu kuva voidaan jakaa neljään osaan ja neljän tietokoneen näytöt projisoida samanaikaisesti LAN-yhteyden kautta. LAN-yhteydellä voidaan projisoida tietokoneen päänäyttö tai laajennettu näyttö (Network Connection) Näytön alue, joka jatkuu työpöydältä oikealle kannettavassa tietokoneessa, voidaan projisoida laajennettuna näyttönä. Videon toistokuva voidaan projisoida yksinään erillisenä näyttönä LAN-yhteydellä (Network Connection) Videotiedot voidaan lähettää projektoriin LAN-yhteydellä ja projisoida ilman, että tietokoneen normaalista työpöydän näkymästä joudutaan siirtymään pois. Tietokoneen äänen toisto LAN-yhteydellä (Network Connection) Tietokoneen näyttökuvien lisäksi myös tietokoneen ääni voidaan toistaa projektorista. Tiedostojen siirtäminen projektorin sisäiseen muistiin LAN-yhteydellä liitetystä tietokoneesta LAN-yhteydellä voidaan siirtää erityyppisiä tiedostoja tietokoneesta projektorin sisäiseen muistiin, josta ne voidaan toistaa projektorin Tiedoston katselu -sovelluksella. Projektorin hallitseminen etäisesti LAN-yhteydellä liitetystä tietokoneesta Tulolähteen vaihtaminen ja muut tavalliset projektoritoiminnot voidaan tehdä LAN-yhteydellä liitetystä tietokoneesta. Huomautus Lisätietoja Network Connection -sovelluksesta on alla olevassa kohdassa Verkkotoimintojen käyttämistä edellyttävä ohjelmisto. 7

8 Verkkotoimintojen käyttämistä edellyttävä ohjelmisto Verkkotoimintojen käyttämiseen vaadittava ohjelmisto vaihtelee sen mukaan, minkä tyyppinen laite aiotaan liittää LAN-yhteydellä projektoriin. Lisätietoja on seuraavassa taulukossa. Windows-tietokone Mac-tietokone Laite Ohjelmisto Network Connection (Windows) Network Connection (Mac OS) Lataa ohjelmisto seuraavalta verkkosivustolta: Tärkeää Katso CASIOn verkkosivustolta tietoja järjestelmän vähimmäisvaatimuksista, latauksesta, käyttöolosuhteista ja muista huomioon otettavista varotoimista ennen ohjelmiston lataamista tietokoneeseen. Lisäohjeita ohjelmiston lataamiseen on sen lataussivustolla. Oppaan sisältö Tämän oppaan toimenpiteet perustuvat Windows-tietokoneeseen, jossa on käytössä Network Connection -sovellus. Jos käytät erityyppistä laitetta, tutustu ohjelmistojen lataussivuilta saataviin käyttöohjeisiin. 8

9 Tietokoneen näytön sisällön projisoiminen LAN-yhteydellä Tässä osiossa katetaan kaikki tarvittavat tiedot LAN-yhteyden muodostamiseen projektorin ja tietokoneen välille sekä tietokoneen näyttösisällön projisoimiseen. Työnkulku LAN-yhteydestä projisointiin LAN-yhteys voidaan muodostaa projektorin ja tietokoneen välille usealla eri tavalla. Seuraavassa työnkulussa kerrotaan LAN-yhteyden muodostamisen toimenpiteet. Asenna Network Connection tietokoneeseen* 1 Verkkotoimintojen käyttämistä edellyttävä ohjelmisto (sivu 8) Muodosta langaton LAN-yhteys projektorin ja tietokoneen välille. Muodosta langallinen LAN-yhteys projektorin ja tietokoneen välille (vain XJ-M-sarja). Langattoman sovittimen kytkeminen projektoriin (sivu 10) Jos haluat yksinkertaistaa yhteyden muodostamista Jos haluat liittää tietokoneen käyttämättä ulkoista verkkoa (Internet tai intranet)* 2 Suoran langattoman LAN-yhteyden muodostaminen projektorin ja tietokoneen välille (sivu 11) Jos halut käyttää olemassa olevaa langatonta LAN-tukiasemaa (langatonta reititintä) Jos haluat liittää tietokoneen ulkoisen verkon kautta (Internet tai intranet) Yhteyden muodostaminen projektorin ja tietokoneen välille langattoman LAN-tukiaseman avulla (sivu 29)* 3 Projektorin yhdistäminen tietokoneeseen langallisella LAN-yhteydellä (vain XJ-M-sarja) (sivu 35) Network Connection -sovelluksen käyttäminen (sivu 39) *1 Asennettuasi Network Connection -sovelluksen yhteen tietokoneeseen, voit luoda kyseisellä tietokoneella USB-varmennuksia, joilla voidaan yhdistää muita tietokoneita projektoriin LAN-yhteydellä. Lisätietoja on kohdassa Ohjatun varmennetoiminnon käyttäminen (sivu 73). *2 Luotuasi suoran langattoman LAN-yhteyden projektorin ja tietokoneen välille, tietokone voi yhdistää ulkoiseen verkkoon (Internet tai intranet) projektorin kautta. Lisätietoja on kohdassa Projektorin yhdistäminen ulkoiseen verkkoon katkaisematta suoraa langatonta LAN-yhteyttä tietokoneen kanssa (sivu 25). *3 Jotta voit yhdistää tällä tavalla, joudut ensin muodostamaan suoran LAN-yhteyden projektorin ja tietokoneen välille ja määrittämään sitten asetukset projektorin yhdistämiseksi langattomaan LAN-tukiasemaan. 9

10 Langattoman sovittimen kytkeminen projektoriin Kytke projektorin mukana toimitettu langaton YW-40-sovitin projektorin USB-A-porttiin, kuten seuraavassa kuvassa. XJ-A-sarja XJ-M-sarja Jos Päällä on valittu asetusvalikossa Kytke ja käytä -asetukseksi, seuraavat toimenpiteet tehdään langattoman sovittimen ollessa liitettynä projektoriin. Jos langaton sovitin liitetään projektorin virran ollessa kytkettynä Kun sovitin liitetään, tulolähteeksi muuttuu joko Langaton (XJ-A-sarja) tai Verkko (XJ-M-sarja) ja LAN-yhteyden valmiustilanäytön projisointi käynnistyy automaattisesti. Jos langaton sovitin liitetään projektorin virran ollessa kytkettynä Kun projektori käynnistetään, tulolähteeksi muuttuu joko Langaton (XJ-A-sarja) tai Verkko (XJ-M-sarja) ja LAN-yhteyden valmiustilanäytön projisointi käynnistyy automaattisesti. LAN-yhteyden valmiustilanäyttö (verkon esitysjärjestelmänäyttö) *Varo Pidä projektorin mukana toimitettu langaton sovitin pienten lasten ulottumattomissa. Sovittimen joutuminen suuhun saattaa aiheuttaa hengitysvaikeuksia ja hengenvaarallisen tilanteen. Tärkeää Älä yritä käyttää projektorin mukana toimitettua langatonta sovitinta muuntyyppisten laitteiden kanssa. 10

11 Suoran langattoman LAN-yhteyden muodostaminen projektorin ja tietokoneen välille Langattoman LAN-yhteyden yleiskatsaus Tässä osiossa kerrotaan, miten tietokoneeseen asennettua Network Connection -sovellusta käytetään projektorin lähettämän SSID-tunnuksen löytämiseen ja yhteyden muodostamiseen tietokoneen ja projektorin välille. SSID-tyyppi Olemassa on kolme erilaista SSID-projektorityyppiä. Ne kuvataan seuraavassa. Huomaa, että yhteysmenetelmä ja vaaditut toimenpiteet vaihtelevat SSID-tyypin mukaan. SSID-tyyppi Kuvaus Käytettävä SSID Yksinkertaisen yhteyden SSID* 1 (sisäinen) Yleinen SSID* 1 * 2 (sisäinen) Käyttäjän SSID* 2 (täytyy luoda) Nämä ovat erityisiä SSID-tunnuksia Network Connection -sovellusta varten Windows-tietokoneessa. Niillä luodaan langaton LAN-yhteys projektoriin. Tämän tyyppinen SSID on esiasetettu projektoriin, ja näin ollen sen nimeä tai asetustietoja ei voi muuttaa. Tällä SSID-tyypillä langattoman LAN-yhteyden luominen projektorin ja tietokoneen välille on helppoa ilman monimutkaisten asetusten määritystarvetta. Tämän tyyppinen SSID pyytää salalausetta yhteyttä muodostettaessa. Tämän tyyppinen SSID on esiasetettu projektoriin, ja näin ollen sen nimeä tai asetustietoja ei voi muuttaa. Käyttäjän on luotava SSID. Vain yksi käyttäjän SSID voidaan luoda. Voit määrittää salaustyypin ja salalauseen, joita käytetään yhteyden muodostuksessa. casiolpj0001 casiolpj0002 casiolpj0003 casiolpj0004 casiolpj0101* 3 casiolpj0102 casiolpj0103 casiolpj0104 casiolpj0<mikä merkkijono tahansa> *1 Projektori luo langattoman LAN-tiedonsiirron käyttäen WPA-PSK AES -suojausprotokollaa, joka tuottaa suhteellisen turvallisen langattoman tiedonsiirron. Projektorin ja tietokoneen välillä lähetetyt tiedot salataan projektorin sisäisen salalauseen ja kirjautumistunnuksen perusteella. *2 Näitä SSID-tunnuksia voidaan käyttää myös muodostettaessa langatonta LAN-yhteyttä projektorin ja Mac-tietokoneen tai älylaitteen (Android, ios) välille. Lisätietoja on kohdassa Projisointi langattomalla LAN-yhteydellä eri laitteilla (sivu 74). *3 Alkuperäinen SSID-asetus. Langaton LAN-yhteys ja projisointi Yhteen projektoriin voidaan yhdistää jopa 8 tietokonetta samanaikaisesti langattoman LAN-yhteyden kautta. Yksi tietokonenäytön kuva (täydellisen kuvakoon projisointi) tai enintään neljä tietokonenäytön kuvaa (projisointikuva jaettu neljään osaan) voidaan projisoida samanaikaisesti. Lisätietoja projisointitoimista tietokoneella sen yhdistämisen jälkeen on kohdassa Network Connection -sovelluksen käyttäminen (sivu 39). 11

12 Langattoman LAN-yhteyden luominen käyttäen projektorin sisäistä SSID-tunnusta (yksinkertainen tai yleinen) Tässä osiossa kerrotaan, miten projektorin sisäistä SSID-tunnusta (yksinkertaista tai yleistä) etsitään Network Connection -sovelluksella ja langaton LAN-yhteys luodaan projektorin ja tietokoneen välille. Tässä kuvatuilla toimilla luodaan langaton LAN-yhteys projektorin ja tietokoneen välille ja aloitetaan tietokoneen näyttösisällön projisointi. Langaton LAN-yhteys Langattoman LAN-yhteyden luominen projektorin yksinkertaisen yhteyden SSID-tunnuksen avulla ja projisoiminen Projektorin toimet 1. Liitä langaton sovitin projektoriin (sivu 10) ja kytke projektorin virta. Tulolähteeksi muuttuu automaattisesti joko Langaton (XJ-A-sarja) tai Verkko (XJ-M-sarja) ja LAN-yhteyden valmiustilanäytön projisointi alkaa. Jos LAN-yhteyden valmiustilanäytön projisointi ei käynnisty, paina [INPUT]-näppäintä. Valitse avautuvasta Tulo-valintaikkunasta Langaton (XJ-A-sarja) tai Verkko (XJ-M-sarja) näppäimillä [ ] ja [ ] ja paina sitten [ENTER]-näppäintä. 2. Paina [MENU]-näppäintä ja valitse sitten seuraavat: Verkkoasetukset 3 Projektorin langattomat LAN-asetukset 3 SSID. Valitse avautuvasta valintaikkunasta jokin seuraavista vaihtoehdoista: casiolpj0001, casiolpj0002, casiolpj0003 tai casiolpj Palaa kohtaan Verkkoasetukset painamalla [ESC]-näppäintä kaksi kertaa. 4. Valitse Päivitä verkkoasetukset painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. Näyttöön tulee valintaikkuna, jossa pyydetään vahvistamaan verkkoasetusten päivittäminen. 5. Valitse Kyllä painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. SSID-tunnuksen muutos otetaan käyttöön projektorissa ja valintaikkuna sulkeutuu. Odota, kunnes LAN-yhteyden valmiustilanäytön projisointi käynnistyy jälleen. Jos lähellä on käytössä useita projektoreita, valitse kullekin niistä eri SSID-tunnus. 12

13 Tietokoneen toimet 6. Käynnistä Network Connection. Näyttöön tulee Network Connection -ikkuna ja viesti Connecting (Yhdistetään). Jos tietokoneessa on käyttöjärjestelmä Windows 7, 8 tai 8.1 ja näyttöön ilmestyy Määritä verkkosijainti -valintaikkuna, sulje se napsauttamalla [Peruuta]. Näyttöön ilmestyy jokin esitetyistä valintaikkunoista heti, kun Network Connection löytää projektorin, johon se voi yhdistää. Jos tämä valintaikkuna avautuu: Tarkoittaa tätä: Siirry tähän vaiheeseen: Projector List (Projektoriluettelo) Useita yhdistettäviä projektoreita löydettiin. Vaihe 7 Enter the login code. (Anna kirjautumistunnus) Vain yksi yhdistettävä projektori löydettiin. Vaihe 8 7. Napsauta yhdistettävän projektorin SSID-tunnusta ja napsauta sitten [OK]. 8. Kirjoita avautuvaan Enter the login code (Anna kirjautumistunnus) -valintaikkunaan käyttäjän nimi ja kirjautumistunnus. Voit kirjoittaa minkä tahansa enintään 20 merkkiä pitkän nimen User Name (Käyttäjänimi) -ruutuun. Tässä antamasi käyttäjänimi näytetään käyttäjänimenä projisointinäytössä. Kirjoita Login Code (Kirjautumistunnus) -ruutuun nelilukuinen numero, joka näkyy projisoidun LAN-yhteyden valmiustilanäytön vasemmassa yläkulmassa. 9. Kun olet antanut kaikki tiedot oikein, napsauta [OK]. Kun projektori on yhdistetty tietokoneeseen langattomalla LAN-yhteydellä, alla esitetty Network Connection -ikkuna näkyy tietokoneen näytössä. Tietokoneen näytön kuva (päänäyttö) projisoidaan. Lisätietoja Network Connection -ikkunan toiminnoista on kohdassa Network Connection -sovelluksen käyttäminen (sivu 39). 13

14 10. Katkaise langaton LAN-yhteys ja lopeta tietokoneen näytön projisointi napsauttamalla Network Connection -ikkunan oikeassa yläkulmassa olevaa sulkupainiketta ( ). Network Connection -ikkuna sulkeutuu ja LAN-yhteyden valmiustilanäyttö projisoidaan jälleen. Huomautus Kirjautumistunnus päivittyy uudeksi arvoksi aina, kun projektori käynnistetään uudelleen. Tarkasta kirjautumistunnus projisointinäytössä ja anna nykyisen käynnistyksen asianmukainen kirjautumistunnus aina, kun teet edelliset yhdistämistoimet. Jos projektoria ei löydy edellisten toimien vaiheessa 6, Network Connection -ikkuna näyttää erilaiselta, kuten seuraavassa kuvassa. Tarkasta tässä tapauksessa alla luetellut kohdat, napsauta [Reconnect] (Yhdistä uudelleen) ja toista edelliset toimet vaiheesta 6. Tarkasta, että langaton sovitin on liitetty projektoriin oikein. Katso Langattoman sovittimen kytkeminen projektoriin (sivu 10). Tarkasta, että projektorin virta on kytketty ja että se projisoi LAN-yhteyden valmiustilanäytön. Varmista, että LAN-yhteyden valmiustilanäytön vasemmassa alakulmassa näkyvä SSID on jokin seuraavista: casiolpj0001, casiolpj0002, casiolpj0003, casiolpj0004. Jos siinä näkyy jokin muu SSID, tee edelliset toimet vaiheesta 2. 14

15 Langattoman LAN-yhteyden luominen projektorin yleisen SSID-tunnuksen avulla ja projisoiminen Projektorin toimet 1. Liitä langaton sovitin projektoriin (sivu 10) ja kytke projektorin virta. Tulolähteeksi muuttuu automaattisesti joko Langaton (XJ-A-sarja) tai Verkko (XJ-M-sarja) ja LAN-yhteyden valmiustilanäytön projisointi alkaa. Jos LAN-yhteyden valmiustilanäytön projisointi ei käynnisty, paina [INPUT]-näppäintä. Valitse avautuvasta Tulo -valintaikkunasta Langaton (XJ-A-sarja) tai Verkko (XJ-M-sarja) näppäimillä [ ] ja [ ] ja paina sitten [ENTER]-näppäintä. 2. Paina [MENU]-näppäintä ja valitse sitten seuraavat: Verkkoasetukset 3 Projektorin langattomat LAN-asetukset 3 SSID. Valitse avautuvasta valintaikkunasta jokin seuraavista vaihtoehdoista: casiolpj0101, casiolpj0102, casiolpj0103 tai casiolpj0104. Tätä ei tarvitse tehdä, jos aiot käyttää vain yhtä projektoria etkä muuta alkuperäistä SSID-oletusasetusta (casiolpj0101). Siirry vaiheeseen Palaa kohtaan Verkkoasetukset painamalla [ESC]-näppäintä kaksi kertaa. 4. Valitse Päivitä verkkoasetukset painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. Näyttöön tulee valintaikkuna, jossa pyydetään vahvistamaan verkkoasetusten päivittäminen. 5. Valitse Kyllä painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. SSID-tunnuksen muutos otetaan käyttöön projektorissa ja valintaikkuna sulkeutuu. Odota, kunnes LAN-yhteyden valmiustilanäytön projisointi käynnistyy jälleen. Jos lähellä on käytössä useita projektoreita, valitse kullekin niistä eri SSID-tunnus. 15

16 Tietokoneen toimet 6. Käynnistä Network Connection. Näyttöön tulee Network Connection -ikkuna ja viesti Connecting (Yhdistetään). Jos tietokoneessa on käyttöjärjestelmä Windows 7, 8 tai 8.1 ja näyttöön ilmestyy Määritä verkkosijainti -valintaikkuna, sulje se napsauttamalla [Peruuta]. Näyttöön ilmestyy jokin esitetyistä valintaikkunoista heti, kun Network Connection löytää projektorin, johon se voi yhdistää. Jos tämä valintaikkuna avautuu: Tarkoittaa tätä: Siirry tähän vaiheeseen: Projector List (Projektoriluettelo) Useita yhdistettäviä projektoreita löydettiin. Vaihe 7 Enter the passphrase or WEP key. (Anna salalause tai WEP-avain) Vain yksi yhdistettävä projektori löydettiin. Vaihe 8 7. Napsauta yhdistettävän projektorin SSID-tunnusta ja napsauta sitten [OK]. 16

17 8. Kirjoita avautuvaan Enter the passphrase or WEP key (Anna salalause tai WEP-avain) -valintaikkunaan käyttäjänimi ja salalause. Voit kirjoittaa minkä tahansa enintään 20 merkkiä pitkän nimen User Name (Käyttäjänimi) -ruutuun. Tässä antamasi käyttäjänimi näytetään käyttäjänimenä projisointinäytössä. Kirjoita alla esitetyt merkit Passphrase/WEP Key Input (Salalause/WEP-avain)- ja Confirm (Vahvista) -ruutuihin sen projektorin SSID-tunnuksen mukaan, johon aiot yhdistää. Yhdistettävän projektorin SSID casiolpj0101 casiolpj0102 casiolpj0103 casiolpj0104 Syötettävä merkkijono (salalause) casiolpj01 casiolpj02 casiolpj03 casiolpj04 9. Kun olet antanut kaikki tiedot oikein, napsauta [OK]. Näyttöön ilmestyy alla näytetty valintaikkuna. 10. Kirjoita Login Code (Kirjautumistunnus) -ruutuun nelilukuinen numero, joka näkyy projisoidun LAN-yhteyden valmiustilanäytön vasemmassa yläkulmassa. Vaiheessa 8 antamasi käyttäjänimi näkyy User Name (Käyttäjänimi) -ruudussa. Voit halutessasi olla muuttamatta sitä. 11. Kun olet antanut kaikki tiedot oikein, napsauta [OK]. Kun projektori on yhdistetty tietokoneeseen langattomalla LAN-yhteydellä, alla esitetty Network Connection -ikkuna näkyy tietokoneen näytössä. Tietokoneen näytön kuva (päänäyttö) projisoidaan. Lisätietoja Network Connection -ikkunan toiminnoista on kohdassa Network Connection -sovelluksen käyttäminen (sivu 39). 17

18 12. Katkaise langaton LAN-yhteys ja lopeta tietokoneen näytön projisointi napsauttamalla Network Connection -ikkunan oikeassa yläkulmassa olevaa sulkupainiketta ( ). Network Connection -ikkuna sulkeutuu ja LAN-yhteyden valmiustilanäyttö projisoidaan jälleen. Huomautus Tehtyäsi seuraavat toimet Network Connection muistaa viime yhteyskerralla käytetyn salalauseen. Näin ollen et joudu antamaan salalausetta uudelleen, jos yhdistät saman tietokoneen projektoriin toistamiseen (kunhan SSID-tunnusta ei ole muutettu). Jos käytät yleistä SSID-tunnusta langattoman LAN-yhteyden kanssa, asetukset voidaan määrittää siten, että kirjautumistunnusta ei tarvitse antaa uudelleen. Lisätietoja asetusten määrittämisestä on kohdassa Control Panel (Ohjauspaneeli) -sivun verkkoasetusten määrittäminen (sivu 59). Langattoman LAN-yhteyden luominen käyttäjän SSID-tunnuksella Voit luoda käyttäjän SSID-tunnuksen ja muodostaa sen avulla langattoman LAN-yhteyden, kun haluat muodostaa yhteyden käyttäen tiettyä salausjärjestelmää, tehdä yhteydestä turvallisemman tai yhdistää määrittämättä suojausasetuksia (ilman salalausetta tai kirjautumistunnusta). Langaton LAN-yhteys Tärkeää Jotta voit luoda käyttäjän SSID-tunnuksen, joudut ensin muodostamaan langattoman LAN-yhteyden projektorin ja tietokoneen välille jollakin toisella menetelmällä. Projektorille voi kerralla olla määritetty vain yksi käyttäjän SSID. Aina kun teet kohdan Käyttäjän SSID-tunnuksen luominen toimet, nykyinen käyttäjän SSID (jos on) korvataan. 18

19 Käyttäjän SSID-tunnuksen luominen 1. Liitä tietokone projektoriin LAN-yhteydellä jollakin seuraavista toimista. Langattoman LAN-yhteyden luominen projektorin yksinkertaisen yhteyden SSID-tunnuksen avulla ja projisoiminen (sivu 12), vaiheet 1 9 Langattoman LAN-yhteyden luominen projektorin yleisen SSID-tunnuksen avulla ja projisoiminen (sivu 15), vaiheet 1 11 Langattoman LAN-yhteyden luominen käyttäjän SSID-tunnuksen avulla ja projisoiminen (sivu 22), vaiheet 1 11 (käyttäjän SSID jo luotu). Tietokoneen yhdistäminen suoraan projektoriin LAN-kaapelilla (sivu 36), vaiheet Napsauta Network Connection -ikkunassa toimintovalikon painiketta ja sitten avautuvassa valikossa [Admin Screen] (Järjestelmänvalvojan näyttö). Toimintovalikon painike Tietokoneen verkkoselain käynnistyy ja näyttää projektorin pääsivun. 3. Napsauta vasemmanpuoleisessa ikkunassa Projector Admin (Projektorin järjestelmänhallinta). Näppäile salasana avautuvaan salasanaikkunaan. Oletussalasana on admin. 4. Napsauta [Login] (Kirjaudu) -painiketta. Jos kirjautuminen käynnistyy normaalisti, näyttöön tulee System Status (Järjestelmän tila) -sivu. 19

20 5. Napsauta vasemmanpuoleisessa ikkunassa Network Settings (Verkkoasetukset). Näyttöön tulee Network Settings (Verkkoasetukset) -sivu. Käyttäjän SSID-tunnuksen luomiseen tarvittavat tiedot ja asetukset on merkitty punaisin kehyksin. Muita asetuksia ei tarvitse muuttaa. Lisätietoja tästä sivusta on kohdassa Network Settings (Verkkoasetukset) -sivun verkkoasetusten määrittäminen (sivu 60). 6. Kirjoita SSID -ruutuun merkkijono, jota haluat käyttää käyttäjän SSID-tunnuksena. Lopullinen käyttäjän SSID näkyy muodossa: casiolpj0<kirjoittamasi merkkijono>. Voit kirjoittaa enintään 23 merkin pituisen käyttäjän SSID-tunnuksen. Huomaa, että seuraavia lukuja ei voi käyttää käyttäjän SSID-tunnuksen tekstissä: 001, 002, 003, 004, 101, 102, 103 tai 104. Tämä johtuu siitä, että nämä numerot tekisivät käyttäjän SSID-nimestä identtisen yksinkertaisen tai yleisen SSID-nimen kanssa. 7. Valitse langattomassa LAN-tiedonsiirrossa käytettävä salaus. Napsauta Security (Suojaus) -ruudun oikealla puolella olevaa [ ]-painiketta ja valitse haluamasi suojausprotokolla avautuvasta luettelosta. Luettelon vaihtoehtojen merkitykset selitetään alla. Suojaus WPA-PSK AES WPA2-PSK AES Disable (Poista käytöstä) Kuvaus Suorittaa viestinnän salauksen WPA-PSK-protokollalla. WPA (Wi-Fi Protected Access) on suojaustoiminto, jolla salataan viestinnän tietoja. Suorittaa viestinnän salauksen WPA2-PSK-protokollalla. TKIP ja AES ovat salausprotokollia. WPA2 on uusi WPA-standardi. Poistaa langattoman LAN-suojauksen käytöstä, jolloin viestintää ei salata. 20

21 8. Anna salalause. Passphrase/WEP Key Input (Salalause/WEP-avain) -tekstiruutuun kirjoitettu salalause vaihtelee vaiheessa 7 valitun suojausprotokollan mukaan, kuten on selitetty alla. Suojaus WPA-PSK AES WPA2-PSK AES Disable (Poista käytöstä) Syötettävä merkkijono Anna WPA-PSK- tai WPA2-PSK-salalause. Näppäile vähintään kahdeksan ja enintään 63 yksitavuista merkkiä tai enintään 64 merkkiä pitkä heksadesimaaliarvo. Esimerkki: MyKey123 (kahdeksan yksitavuista merkkiä) AAAABBBBCCCCDDDDEEEEFFFF (64-lukuinen heksadesimaaliarvo) Mitään tietoja ei tarvitse antaa. Näppäilemäsi salalauseen merkit näytetään tähtinä (*) sen ruudussa. Jos haluat nähdä näppäilemäsi merkit, poista valintaruudun Hide characters (Piilota merkit) -merkintä. Tarvitset tähän näppäilemääsi salalausetta, kun muodostat langatonta LAN-yhteyttä projektorin ja tietokoneen välillä käyttäjän SSID-tunnuksen avulla. Älä unohda näppäilemääsi salalausetta. 9. Kun haluat luoda käyttäjän SSID-tunnuksen vaiheiden 6 8 asetusten mukaan, napsauta [Apply] (Sovella). Käyttäjän SSID luodaan ja sitä sovelletaan projektoriin. Jos projektori ja tietokone on yhdistetty langattomalla LAN-yhteydellä, niiden välinen langaton LAN-yhteys katkaistaan ja projisointinäyttö muuttuu LAN-yhteyden valmiustilanäytöksi. 21

22 Langattoman LAN-yhteyden luominen käyttäjän SSID-tunnuksen avulla ja projisoiminen Projektorin toimet 1. Liitä langaton sovitin projektoriin (sivu 10) ja kytke projektorin virta. Tulolähteeksi muuttuu automaattisesti joko Langaton (XJ-A-sarja) tai Verkko (XJ-M-sarja) ja LAN-yhteyden valmiustilanäytön projisointi alkaa. Jos LAN-yhteyden valmiustilanäytön projisointi ei käynnisty, paina [INPUT]-näppäintä. Valitse avautuvasta Tulo -valintaikkunasta Langaton (XJ-A-sarja) tai Verkko (XJ-M-sarja) näppäimillä [ ] ja [ ] ja paina sitten [ENTER]-näppäintä. 2. Valitse kohdan Käyttäjän SSID-tunnuksen luominen (sivu 19) toimenpiteillä luomasi käyttäjän SSID. Tässä tapauksessa: Projektorin SSID-tunnusta ei muutettu kohdan Käyttäjän SSID-tunnuksen luominen (sivu 19) toimenpiteiden tekemisen jälkeen. Projektorin SSID muutettiin kohdan Käyttäjän SSID-tunnuksen luominen (sivu 19) toimenpiteiden tekemisen jälkeen. Suorita tämä toimenpide: Siirry suoraan vaiheeseen 6. Paina [MENU]-näppäintä ja valitse sitten seuraavat: Verkkoasetukset 3 Projektorin langattomat LAN-asetukset 3 SSID. Valitse avautuvasta valintaikkunasta käyttäjän SSID. 3. Palaa kohtaan Verkkoasetukset painamalla [ESC]-näppäintä kaksi kertaa. 4. Valitse Päivitä verkkoasetukset painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. Näyttöön tulee valintaikkuna, jossa pyydetään vahvistamaan verkkoasetusten päivittäminen. 5. Valitse Kyllä painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. SSID-tunnuksen muutos otetaan käyttöön projektorissa ja valintaikkuna sulkeutuu. Odota, kunnes LAN-yhteyden valmiustilanäytön projisointi käynnistyy jälleen. 22

23 Tietokoneen toimet 6. Käynnistä Network Connection. Näyttöön tulee Network Connection -ikkuna ja viesti Connecting (Yhdistetään). Jos tietokoneessa on käyttöjärjestelmä Windows 7, 8 tai 8.1 ja näyttöön ilmestyy Määritä verkkosijainti -valintaikkuna, sulje se napsauttamalla [Peruuta]. Näyttöön ilmestyy jokin esitetyistä valintaikkunoista heti, kun Network Connection löytää projektorin, johon se voi yhdistää. Jos tämä valintaikkuna avautuu: Tarkoittaa tätä: Siirry tähän vaiheeseen: Projector List (Projektoriluettelo) Useita yhdistettäviä projektoreita löydettiin. Vaihe 7 Enter the passphrase or WEP key. (Anna salalause tai WEP-avain) Enter the login code. (Anna kirjautumistunnus) Käyttäjän SSID-tunnuksen Security (Suojaus) -asetuksena on jokin muu kuin Disable (Poista käytöstä), ja vain yksi yhdistettävä projektori löydettiin. Käyttäjän SSID-tunnuksen Security (Suojaus) -asetuksena on Disable (Poista käytöstä), ja vain yksi yhdistettävä projektori löydettiin. Vaihe 8 Vaihe Napsauta yhdistettävän projektorin SSID-tunnusta ja napsauta sitten [OK]. Jos näyttöön tulee Enter the passphrase or WEP key (Anna salalause tai WEP-avain) -valintaikkuna, siirry vaiheeseen 8. Jos Enter the login code (Anna kirjautumistunnus) -valintaikkuna avautuu, siirry vaiheeseen Anna salalause. Kirjoita käyttäjän SSID-salalause (kohdan Käyttäjän SSID-tunnuksen luominen vaiheessa 8 antamasi merkkijono) sekä Passphrase/WEP Key Input (Salalause/WEP-avain)- että Confirm (Vahvista) -ruutuun. 23

24 9. Kun olet antanut kaikki tiedot oikein, napsauta [OK]. Näyttöön ilmestyy alla näytetty valintaikkuna. 10. Kirjoita Login Code (Kirjautumistunnus) -ruutuun nelilukuinen numero, joka näkyy projisoidun LAN-yhteyden valmiustilanäytön vasemmassa yläkulmassa. 11. Kun olet antanut kaikki tiedot oikein, napsauta [OK]. Kun projektori on yhdistetty tietokoneeseen langattomalla LAN-yhteydellä, alla esitetty Network Connection -ikkuna näkyy tietokoneen näytössä. Tietokoneen näytön kuva (päänäyttö) projisoidaan. Lisätietoja Network Connection -ikkunan toiminnoista on kohdassa Network Connection -sovelluksen käyttäminen (sivu 39). 12. Katkaise langaton LAN-yhteys ja lopeta tietokoneen näytön projisointi napsauttamalla Network Connection -ikkunan oikeassa yläkulmassa olevaa sulkupainiketta ( ). Network Connection -ikkuna sulkeutuu ja LAN-yhteyden valmiustilanäyttö projisoidaan jälleen. Huomautus Tehtyäsi seuraavat toimet Network Connection muistaa viime yhteyskerralla käytetyn salalauseen. Näin ollen et joudu antamaan salalausetta uudelleen, jos yhdistät saman tietokoneen projektoriin toistamiseen (kunhan SSID-tunnusta ei ole muutettu). Jos käytät käyttäjän SSID-tunnusta langattoman LAN-yhteyden kanssa, asetukset voidaan määrittää siten, että kirjautumistunnusta ei tarvitse antaa uudelleen. Lisätietoja asetusten määrittämisestä on kohdassa Control Panel (Ohjauspaneeli) -sivun verkkoasetusten määrittäminen (sivu 59). 24

25 Projektorin yhdistäminen ulkoiseen verkkoon katkaisematta suoraa langatonta LAN-yhteyttä tietokoneen kanssa Suoran langattoman LAN-yhteyden ollessa toiminnassa projektorin ja tietokoneen välillä projektori voi yhdistää ulkoiseen verkkoon (Internet tai intranet) yhdistettyyn langattomaan tukiasemaan yhteyden katkeamatta tietokoneen kanssa. Langaton LAN-tukiasema (tai reititin) Langaton LAN-yhteys tai langallinen LAN-yhteys (vain XJ-M-sarja) Langaton LAN-yhteys Tärkeää Tämän tyyppisen yhteyden ansiosta tietokone voi käyttää langattoman LAN-tukiaseman tai reitittimen kautta yhdistettyä verkkopalvelua (Internet tai intranet). Verkkoympäristö, johon tietokoneella voidaan yhdistää, vaihtelee langattoman LAN-tukiaseman tai reitittimen mukaan. Tämän tyyppisessä yhteydessä oletetaan, että DHCP-palvelin toimii verkossa, johon langaton LAN-tukiasema tai reititin kuuluu. 25

26 Projektorin yhdistäminen langattomaan LAN-tukiasemaan katkaisematta suoraa langatonta LAN-yhteyttä tietokoneen kanssa 1. Yhdistä tietokone projektoriin langattomalla LAN-yhteydellä tekemällä jonkin seuraavista toimista. Langattoman LAN-yhteyden luominen projektorin yksinkertaisen yhteyden SSID-tunnuksen avulla ja projisoiminen (sivu 12), vaiheet 1 9 Langattoman LAN-yhteyden luominen projektorin yleisen SSID-tunnuksen avulla ja projisoiminen (sivu 15), vaiheet 1 11 Langattoman LAN-yhteyden luominen käyttäjän SSID-tunnuksen avulla ja projisoiminen (sivu 22), vaiheet 1 11 (käyttäjän SSID-tunnuksen luomisen jälkeen) 2. Napsauta Network Connection -ikkunassa toimintovalikon painiketta ja sitten avautuvassa valikossa [Admin Screen] (Järjestelmänvalvojan näyttö). Toimintovalikon painike Tietokoneen verkkoselain käynnistyy ja näyttää projektorin pääsivun. 3. Napsauta vasemmanpuoleisessa ikkunassa Projector Admin (Projektorin järjestelmänhallinta). Näppäile salasana avautuvaan salasanaikkunaan. Oletussalasana on admin. 4. Napsauta [Login] (Kirjaudu) -painiketta. Jos kirjautuminen käynnistyy normaalisti, näyttöön tulee System Status (Järjestelmän tila) -sivu. 26

27 5. Napsauta vasemmanpuoleisessa ikkunassa Network Settings (Verkkoasetukset). Näyttöön tulee Network Settings (Verkkoasetukset) -sivu. Tässä tarvittavat tiedot ja asetukset on merkitty punaisin kehyksin. Muita asetuksia ei tarvitse muuttaa. Lisätietoja tästä sivusta on kohdassa Network Settings (Verkkoasetukset) -sivun verkkoasetusten määrittäminen (sivu 60). 6. Jos Obtain an IP address automatically (Hanki IP-osoite automaattisesti) -painike näyttää tällaiselta, napsauta sitä, jotta se muuttuu tällaiseksi. 7. Jos DHCP Settings (DHCP-asetukset) -alueella oleva Auto -painike näyttää tällaiselta, napsauta sitä, jotta se muuttuu tällaiseksi. 8. Määritä langattoman LAN-tukiaseman yhteysasetukset tietokoneesta. (1) Jos External Access Point (Ulkoinen tukiasema) -alueella oleva Enable (Ota käyttöön) -painike näyttää tällaiselta, napsauta sitä, jotta se muuttuu tällaiseksi. (2) Napsauta [Scan Access Point] (Hae tukiasema). External Access Point SSID (Ulkoisen tukiaseman SSID) -ruudussa näkyy Select an access point (Valitse tukiasema). (3) Napsauta External Access Point SSID (Ulkoisen tukiaseman SSID) -ruudun oikealla puolella olevaa [ ]-painiketta ja valitse avautuvasta luettelosta sen tukiaseman SSID, jolla haluat yhdistää. Painamalla [ ]-painiketta näyttöön avautuu luettelo, joka esittää projektorin sillä hetkellä havaitsemat tukiasemat ja enintään kahdeksan aiempaa yhteystukiasemaa. Jos haluat lisätä SSID-tunnuksen itse, valitse luettelosta vaihtoehto Enter the key (Anna avain). Kirjoita sitten haluamasi SSID External Access Point SSID (Ulkoisen tukiaseman SSID) -ruutuun. (4) Näppäile Key (Avain) -ruutuun sen tukiaseman salalause tai WEP-avain, johon haluat yhdistää. Mitään tietoja ei tarvitse antaa, jos käyttämäsi tukiasema ei vaadi salalausetta tai WEP-avainta. Näppäilemäsi salalauseen tai WEP-avaimen merkit näytetään tähtinä (*) niiden ruudussa. Jos haluat nähdä näppäilemäsi merkit, poista valintaruudun Hide characters (Piilota merkit) -merkintä. (5) Tallenna yhteysasetukset napsauttamalla [Apply] (Sovella). Jos salalause tai WEP-avain on oikein, yhteyden muodostuminen tukiaseman kanssa tapahtuu yleensä muutamassa minuutissa. 27

28 9. Varmista projektorin yhteys langattomaan LAN-tukiasemaan projektorin mukana toimitetun kaukosäätimen avulla. (1) Paina [MENU]-näppäintä ja valitse sitten Verkkoasetukset 3 Langattoman LAN-yhteyden tiedot. (2) Valitse näyttöön avautuvasta Langattoman LAN-yhteyden tiedot -valintaruudusta Ulkoisen tukiaseman yhteyden tila. Jos näytössä näkyy Yhdistetty, projektori on yhdistetty langattomaan LAN-tukiasemaan. Jos näytössä näkyy Katkaistu, tee tämä toimenpide uudelleen vaiheesta 1. Kun ulkoinen tukiasema toimii DHCP-palvelimena, yhteyden katkaiseminen muuttaa projektorin IP-osoitteen ulkoisen tukiaseman määrittämään arvoon. Huomautus Määritettyäsi edelliset asetukset ja yhdistettyäsi projektorin langattomaan LAN-tukiasemaan projektori yhdistää samaan langattomaan LAN-tukiasemaan automaattisesti joka kerta, kun muutat sen tulolähteeksi Langaton (XJ-A-sarja) tai Verkko (XJ-M-sarja). Näin tapahtuu aina, kun projektori on langattoman LAN-tukiaseman kantoalueella eikä langattoman LAN-tukiaseman tai projektorin asetuksia ole muutettu. Langallisen LAN-yhteyden muodostaminen projektorin ja reitittimen välille käyttäen suoraa langatonta yhteyttä projektorin ja tietokoneen välillä (vain XJ-M-sarja) 1. Tee kohdan Projektorin yhdistäminen langattomaan LAN-tukiasemaan katkaisematta suoraa langatonta LAN-yhteyttä tietokoneen kanssa (sivu 26) vaiheet Kirjaudu ulos projektorin järjestelmänhallinnasta napsauttamalla Network Settings (Verkkoasetukset) -sivun oikeasta yläkulmasta Logout (Kirjaudu ulos). 3. Yhdistä projektori reitittimeen LAN-kaapelilla. 28

29 Yhteyden muodostaminen projektorin ja tietokoneen välille langattoman LAN-tukiaseman avulla Yhteyden muodostamisen yleiskatsaus LAN-yhteys voidaan muodostaa projektorin ja tietokoneen välille yhdistämällä ne olemassa olevaan langattomaan esim. työpaikan LAN-tukiasemaan. Langaton LAN-tukiasema Langaton LAN Langaton LAN Tärkeää Tämän tyyppisen yhteyden ansiosta tietokone voi käyttää langattoman LAN-tukiaseman kautta yhdistettyä verkkopalvelua (Internet tai intranet). Verkkoympäristö, johon tietokoneella voidaan yhdistää, vaihtelee langattoman LAN-tukiaseman mukaan. Tämän tyyppisessä yhteydessä oletetaan, että langaton LAN-tukiasema toimii DHCP-palvelimena tai että DHCP-palvelin toimii verkossa, johon langaton LAN-tukiasema kuuluu. 29

30 Yhteystoimenpiteet Projektorin yhdistäminen langattomaan LAN-tukiasemaan 1. Liitä tietokone projektoriin LAN-yhteydellä jollakin seuraavista toimista. Langattoman LAN-yhteyden luominen projektorin yksinkertaisen yhteyden SSID-tunnuksen avulla ja projisoiminen (sivu 12), vaiheet 1 9 Langattoman LAN-yhteyden luominen projektorin yleisen SSID-tunnuksen avulla ja projisoiminen (sivu 15), vaiheet 1 11 Langattoman LAN-yhteyden luominen käyttäjän SSID-tunnuksen avulla ja projisoiminen (sivu 22), vaiheet 1 11 (käyttäjän SSID jo luotu). Tietokoneen yhdistäminen suoraan projektoriin LAN-kaapelilla (sivu 36), vaiheet Napsauta Network Connection -ikkunassa toimintovalikon painiketta ja sitten avautuvassa valikossa [Admin Screen] (Järjestelmänvalvojan näyttö). Toimintovalikon painike Tietokoneen verkkoselain käynnistyy ja näyttää projektorin pääsivun. 3. Napsauta vasemmanpuoleisessa ikkunassa Projector Admin (Projektorin järjestelmänhallinta). Näppäile salasana avautuvaan salasanaikkunaan. Oletussalasana on admin. 4. Napsauta [Login] (Kirjaudu) -painiketta. Jos kirjautuminen käynnistyy normaalisti, näyttöön tulee System Status (Järjestelmän tila) -sivu. 30

31 5. Napsauta vasemmanpuoleisessa ikkunassa Network Settings (Verkkoasetukset). Näyttöön tulee Network Settings (Verkkoasetukset) -sivu. Tässä tarvittavat tiedot ja asetukset on merkitty punaisin kehyksin. Muita asetuksia ei tarvitse muuttaa. Lisätietoja tästä sivusta on kohdassa Network Settings (Verkkoasetukset) -sivun verkkoasetusten määrittäminen (sivu 60). 6. Jos Obtain an IP address automatically (Hanki IP-osoite automaattisesti) -painike näyttää tällaiselta, napsauta sitä, jotta se muuttuu tällaiseksi. 7. Jos Access Point Function (Tukiasematoiminto) -alueella oleva Disable (Poista käytöstä) -painike näyttää tällaiselta, napsauta sitä, jotta se muuttuu tällaiseksi. 31

32 8. Määritä langattoman LAN-tukiaseman yhteysasetukset tietokoneesta. (1) Jos External Access Point (Ulkoinen tukiasema) -alueella oleva Enable (Ota käyttöön) -painike näyttää tällaiselta, napsauta sitä, jotta se muuttuu tällaiseksi. (2) Napsauta [Scan Access Point] (Hae tukiasema). External Access Point SSID (Ulkoisen tukiaseman SSID) -ruudussa näkyy Select an access point (Valitse tukiasema). (3) Napsauta External Access Point SSID (Ulkoisen tukiaseman SSID) -ruudun oikealla puolella olevaa [ ]-painiketta ja valitse avautuvasta luettelosta sen tukiaseman SSID, jolla haluat yhdistää. Painamalla [ ]-painiketta näyttöön avautuu luettelo, joka esittää projektorin sillä hetkellä havaitsemat tukiasemat ja enintään kahdeksan aiempaa yhteystukiasemaa. Jos haluat lisätä SSID-tunnuksen itse, valitse luettelosta vaihtoehto Enter the key (Anna avain). Kirjoita sitten haluamasi SSID External Access Point SSID (Ulkoisen tukiaseman SSID) -ruutuun. (4) Näppäile Key (Avain) -ruutuun sen tukiaseman salalause tai WEP-avain, johon haluat yhdistää. Mitään tietoja ei tarvitse antaa, jos käyttämäsi tukiasema ei vaadi salalausetta tai WEP-avainta. Näppäilemäsi salalauseen tai WEP-avaimen merkit näytetään tähtinä (*) niiden ruudussa. Jos haluat nähdä näppäilemäsi merkit, poista valintaruudun Hide characters (Piilota merkit) -merkintä. (5) Tallenna yhteysasetukset napsauttamalla [Apply] (Sovella). Access Point Function (Tukiasematoiminto) -asetus (edellä oleva vaihe 7) muuttuu tässä vaiheessa automaattisesti asetukseksi Disable (Ei käytössä). Jos projektori on yhdistetty tietokoneeseen langattomalla LAN-yhteydellä edellisten asetusten määrittämistä varten, yhteys katkaistaan. Jos salalause tai WEP-avain on oikein, yhteyden muodostuminen tukiaseman kanssa tapahtuu yleensä muutamassa minuutissa. 9. Varmista projektorin yhteys langattomaan LAN-tukiasemaan projektorin mukana toimitetun kaukosäätimen avulla. (1) Paina [MENU]-näppäintä ja valitse sitten Verkkoasetukset 3 Langattoman LAN-yhteyden tiedot. (2) Valitse näyttöön avautuvasta Langattoman LAN-yhteyden tiedot -valintaruudusta Ulkoisen tukiaseman yhteyden tila. Jos näytössä näkyy Yhdistetty, projektori on yhdistetty langattomaan LAN-tukiasemaan. Jos näytössä näkyy Katkaistu, tee tämä toimenpide uudelleen vaiheesta 1. Kun ulkoinen tukiasema toimii DHCP-palvelimena, yhteyden katkaiseminen muuttaa projektorin IP-osoitteen ulkoisen tukiaseman määrittämään arvoon. Huomautus Määritettyäsi edelliset asetukset ja yhdistettyäsi projektorin langattomaan LAN-tukiasemaan projektori yhdistää samaan langattomaan LAN-tukiasemaan automaattisesti joka kerta, kun muutat sen tulolähteeksi Langaton (XJ-A-sarja) tai Verkko (XJ-M-sarja). Näin tapahtuu aina, kun projektori on langattoman LAN-tukiaseman kantoalueella eikä langattoman LAN-tukiaseman tai projektorin asetuksia ole muutettu. 32

33 Yhteyden muodostaminen projektorin ja tietokoneen välille ja projisoiminen langattoman LAN-tukiaseman kautta Tärkeää Alla esitetyt toimenpiteet edellyttävät seuraavia olosuhteita: Tietokone on jo yhdistetty langattomaan LAN-tukiasemaan. Sillä, onko tietokone yhdistetty langattomalla LAN-yhteydellä (Wi-Fi) tai langallisella LAN-yhteydellä (LAN-kaapelilla), ei ole väliä. Jos tietokone on yhdistetty langallisella LAN-yhteydellä, varmista, että tietokoneen langaton LAN-toiminto on poistettu käytöstä. Projektorin asetukset on jo määritetty kohdan Projektorin yhdistäminen langattomaan LAN-tukiasemaan (sivu 30) toimenpiteillä eikä langattoman LAN-tukiaseman tai projektorin asetuksia ole muutettu sen jälkeen. Projektori on langattoman LAN-tukiaseman tukemalla kantoalueella. Projektorin toimet 1. Liitä langaton sovitin projektoriin (sivu 10) ja kytke projektorin virta. Tulolähteeksi muuttuu automaattisesti joko Langaton (XJ-A-sarja) tai Verkko (XJ-M-sarja) ja LAN-yhteyden valmiustilanäytön projisointi alkaa. Jos LAN-yhteyden valmiustilanäytön projisointi ei käynnisty, paina [INPUT]-näppäintä. Valitse avautuvasta Tulo -valintaikkunasta Langaton (XJ-A-sarja) tai Verkko (XJ-M-sarja) näppäimillä [ ] ja [ ] ja paina sitten [ENTER]-näppäintä. Tietokoneen toimet 2. Käynnistä Network Connection. Näyttöön tulee Network Connection -ikkuna ja viesti Connecting (Yhdistetään). Jos tietokoneessa on käyttöjärjestelmä Windows 7, 8 tai 8.1 ja näyttöön ilmestyy Määritä verkkosijainti -valintaikkuna, sulje se napsauttamalla [Peruuta]. Näyttöön ilmestyy jokin esitetyistä valintaikkunoista heti, kun Network Connection löytää projektorin, johon se voi yhdistää. Jos tämä valintaikkuna avautuu: Tarkoittaa tätä: Siirry tähän vaiheeseen: Projector List (Projektoriluettelo) Useita yhdistettäviä projektoreita löydettiin Vaihe 4 verkossa. Enter the login code. (Anna kirjautumistunnus) Yksi yhdistettävä projektori löydettiin verkossa. Vaihe 5 3. Napsauta sen projektorin IP-osoitetta, johon haluat yhdistää, ja napsauta sitten [OK]. Voit tarkastaa projektorin IP-osoitteen kuvapinnan (LAN-yhteyden valmiustilanäytön) vasemman alakulman kohdasta Server IP (Palvelimen IP-osoite). 33

34 4. Kirjoita kirjautumistunnus avautuvaan Enter the login code (Anna kirjautumistunnus) -valintaikkunaan. Kirjoita Login Code (Kirjautumistunnus) -ruutuun nelilukuinen numero, joka näkyy projisoidun LAN-yhteyden valmiustilanäytön vasemmassa yläkulmassa. 5. Kun olet antanut kaikki tiedot oikein, napsauta [OK]. Kun projektori on yhdistetty tietokoneeseen langattomalla LAN-yhteydellä, alla esitetty Network Connection -ikkuna näkyy tietokoneen näytössä. Tietokoneen näytön kuva (päänäyttö) projisoidaan. Lisätietoja Network Connection -ikkunan toiminnoista on kohdassa Network Connection -sovelluksen käyttäminen (sivu 39). 6. Katkaise langaton LAN-yhteys ja lopeta tietokoneen näytön projisointi napsauttamalla Network Connection -ikkunan oikeassa yläkulmassa olevaa sulkupainiketta ( ). Network Connection -ikkuna sulkeutuu ja LAN-yhteyden valmiustilanäyttö projisoidaan jälleen. Huomautus Kun käytät edellä annettua yhteystapaa, asetukset voidaan määrittää siten, että kirjautumistunnusta ei tarvitse antaa uudelleen. Lisätietoja asetusten määrittämisestä on kohdassa Control Panel (Ohjauspaneeli) -sivun verkkoasetusten määrittäminen (sivu 59). 34

35 Projektorin yhdistäminen tietokoneeseen langallisella LAN-yhteydellä (vain XJ-M-sarja) Langallisen LAN-yhteyden yleiskatsaus Projektorin ja tietokoneen välisen langattoman LAN-yhteyden muodostustapa vaihtelee sen mukaan, onko tietokone yhdistetty samanaikaisesti myös ulkoiseen verkkoon. Langallinen LAN-yhteys, kun tietokonetta ei tarvitse yhdistää ulkoiseen verkkoon Yhdistä projektori ja tietokone toisiinsa LAN-kaapelilla ja määritä kummankin IP-osoiteasetukset. Langallinen LAN-yhteys Lisätietoja on kohdassa Tietokoneen yhdistäminen suoraan projektoriin LAN-kaapelilla (sivu 36). Langallinen LAN-yhteys, kun tietokone halutaan yhdistää myös ulkoiseen verkkoon Yhdistä projektori ja tietokone samaan reitittimeen LAN-kaapeleilla. Tässä kokoonpanossa tietokone voi käyttää reitittimen kautta yhdistettyä verkkopalvelua (Internet tai intranet). Verkkoympäristö, johon tietokoneella voidaan yhdistää, vaihtelee reitittimen mukaan. Reititin Langallinen LAN-yhteys Langallinen LAN-yhteys Lisätietoja on kohdassa Langallisen LAN-yhteyden muodostaminen projektorin ja tietokoneen välille reitittimen kautta (sivu 38). Huomautus Network Connection (Verkkoyhteys) -sovellusta ei tarvita langalliselle LAN-yhteydelle. Network Connection (Verkkoyhteys) -sovellusta käytetään, kun tietokoneen näyttö projisoidaan langallisen LAN-yhteyden luomisen jälkeen. 35

36 Langallisen LAN-yhteyden muodostamistoimenpiteet Tietokoneen yhdistäminen suoraan projektoriin LAN-kaapelilla 1. Yhdistä tietokone projektoriin LAN-kaapelilla. Projektorin toimet 2. Paina [INPUT]-näppäintä. Tulo -valintaikkuna avautuu. 3. Valitse näppäimillä [ ] ja [ ] Verkko ja paina sitten [ENTER]-näppäintä. 4. Tarkasta IP-osoite LAN-yhteyden valmiustilanäytön oikeasta alakulmasta ( Server IP ). Tässä käytetään projektorin IP-osoitetta (projektorin oletusasetus). Tietokoneen toimet 5. Muuta tietokoneen IP-osoitteeksi XXX (XXX on arvo alueella 1 9 tai ). Tähän mennessä mainituilla vaiheilla muodostetaan LAN-yhteys projektorin ja tietokoneen välille. Vaiheilla tästä eteenpäin projisoidaan tietokoneen näyttö. 6. Käynnistä Network Connection. Näyttöön tulee Network Connection -ikkuna ja viesti Connecting (Yhdistetään). Jos tietokoneessa on käyttöjärjestelmä Windows 7, 8 tai 8.1 ja näyttöön ilmestyy Määritä verkkosijainti -valintaikkuna, sulje se napsauttamalla [Peruuta]. Näyttöön ilmestyy Projector List (Projektoriluettelo) -valintaikkuna heti, kun Network Connection löytää projektorin, johon se voi yhdistää. 7. Napsauta sen projektorin IP-osoitetta, johon haluat yhdistää, ja napsauta sitten [OK]. Voit tarkastaa projektorin IP-osoitteen kuvapinnan (LAN-yhteyden valmiustilanäytön) vasemman alakulman kohdasta Server IP (Palvelimen IP-osoite). 36

37 8. Kirjoita vaadittu kirjautumistunnus avautuvaan Enter the login code (Anna kirjautumistunnus) -valintaikkunaan. Kirjoita Login Code (Kirjautumistunnus) -ruutuun nelilukuinen numero, joka näkyy projisoidun LAN-yhteyden valmiustilanäytön vasemmassa yläkulmassa. 9. Kun olet antanut kaikki tiedot oikein, napsauta [OK]. Network Connection -ikkunan ulkonäkö muuttuu alla esitetyllä tavalla ja tietokoneen näytön (pääikkunan) projisointi käynnistyy. Lisätietoja Network Connection -ikkunan toiminnoista on kohdassa Network Connection -sovelluksen käyttäminen (sivu 39). 10. Lopeta tietokoneen näytön projisointi napsauttamalla Network Connection -ikkunan oikeassa yläkulmassa olevaa sulkupainiketta ( ). Network Connection -ikkuna sulkeutuu ja LAN-yhteyden valmiustilanäyttö projisoidaan jälleen. Huomautus Kun käytät edellä annettua yhteystapaa, asetukset voidaan määrittää siten, että kirjautumistunnusta ei tarvitse antaa uudelleen. Lisätietoja tällaisten asetusten määrittämisestä on kohdassa Control Panel (Ohjauspaneeli) -sivun verkkoasetusten määrittäminen (sivu 59). 37

38 Langallisen LAN-yhteyden muodostaminen projektorin ja tietokoneen välille reitittimen kautta Huomautus Seuraavissa toimenpiteissä oletetaan, että DHCP-palvelin toimii verkossa, johon reititin kuuluu, ja että tietokoneen ja reitittimen välillä on LAN-yhteys. Projektorin toimet 1. Yhdistä projektori LAN-kaapelilla reitittimeen, johon tietokone on yhdistetty LAN-yhteydellä. 2. Valitse projektorissa IP-asetukset -valinnaksi Auto. (1) Näytä IP-asetukset -valintaikkuna seuraavalla tavalla: [MENU]-näppäin 3 Verkkoasetukset 3 Projektorin langallisen LAN-yhteyden asetukset. (2) Valitse IP-asetukset -valinnaksi Auto painamalla [ ]-näppäintä. (3) Palaa kohtaan Verkkoasetukset painamalla [ESC]-näppäintä. (4) Valitse Päivitä verkkoasetukset ja paina sitten [ENTER]-näppäintä. (5) Valitse avautuvasta verkkoasetusten päivitysikkunasta Kyllä painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. Tietokoneen toimet 3. Tee toimenpide vaiheesta 6 kohdassa Tietokoneen yhdistäminen suoraan projektoriin LAN-kaapelilla (sivu 36). 38

39 Network Connection -sovelluksen käyttäminen Network Connection on sovellus, jolla voidaan luoda LAN-yhteys projektorin ja tietokoneen välille sekä lähettää näyttökuvia, elokuvia ja ääntä yhdistetystä tietokoneesta projektoriin. Tärkeää Tämän osion selostuksissa oletetaan, että langaton LAN-yhteys on jo luotu projektorin ja tietokoneen välille ja että tietokoneen näyttösisältöä projisoidaan. Muodosta LAN-yhteys tietokoneen ja projektorin välille ennen tämän osion toimenpiteitä tekemällä kohdan Tietokoneen näytön sisällön projisoiminen LAN-yhteydellä (sivu 9) toimenpiteet. Network Connection -ikkuna Alla esitetty Network Connection -ikkuna näkyy, kun projektorin ja tietokoneen välillä on LAN-yhteys. Yhden näytön projisointipainike Tietokonenäytön projisointipainike Videovirran projisointipainike Neljän näytön projisointipainike Kirjautumistunnus Toimintovalikon painike Minimointipainike Sulkupainike Projisoinnin ilmaisin Pysäytyspainike Keskeytyspainike 39

40 Network Connection -toiminnot Network Connection -painiketoiminnot Kun projektorin ja tietokoneen välillä on LAN-yhteys, voit tehdä alla kuvatut toimet Network Connection -ikkunan painikkeilla. Kun haluat tehdä tämän: Napsauta tätä painiketta: Projisoi yksi tietokoneen näyttö, joka täyttää koko kuvapinnan (yhden näytön projisointi). Jaa kuvapinta neljään osaan ja projisoi neljän tietokoneen näytöt (neljän näytön projisointi). (yhden näytön projisointi) Jokin seuraavista painikkeista*:,,, Pysäytä tietokoneen näyttö, jota projisoidaan paraikaa. (tauko) Projisoi video näyttämättä sitä tietokoneessa (videovirran projisointi). (videovirran projisointi) Lisätietoja on kohdassa Videovirran projisointi sivulla 43. Lopeta tietokoneen näytön projisointi. (pysäytä) Poistu Network Connection -sovelluksesta. (sulje) * Painiketta napsauttamalla projisoidaan tietokonenäyttö kuvapinnan seuraavissa kohdissa: (1) ylhäällä vasemmalla, (2) ylhäällä oikealla, (3) alhaalla vasemmalla, (4) alhaalla oikealla

41 Network Connection -toimintovalikon toiminnot Kun projektorin ja tietokoneen välillä on LAN-yhteys, voit tehdä alla kuvatut toimet Network Connection -toimintovalikon (joka näkyy toimintovalikon painiketta painamalla) kohteilla. Kun haluat tehdä tämän: Valitse tämä toimintovalikon kohde: Katso kohtaa: Priorisoi näyttönopeus näytön laadun sijaan. Priorisoi näytön laatu näyttönopeuden sijaan. Toista tietokoneen ääni projektorin kaiuttimesta* 1. Siirry päänäytön projisoinnista laajennetun näytön projisointiin* 2. Siirry laajennetun näytön projisoinnista päänäytön projisointiin. Käytä älylaitteella etäisesti tietokonetta, jossa Network Connection -sovellus on käytössä. Määritä projektorin verkkoasetukset. Hallitse projektoria etäisesti LAN-yhteyden kautta. Lataa tiedosto projektorin sisäiseen muistiin. Siirrä langaton LAN-yhteys toiseen projektoriin. Luo Network Connection -sovelluksen kopio USB-muistitikulle. Poista Network Connection -sovellukseen tallennetut yhteystiedot (salalause). Näytä LAN-yhteydellä yhdistetyn projektorin IP-osoite ja kirjautumistunnus. Näytä Network Connection -sovelluksen versiotiedot. Poistu Network Connection -sovelluksesta. [Projection Setting] (Projisointiasetus) 3 [High-speed] (Suuri nopeus) [Projection Setting] (Projisointiasetus) 3 [High-resolution] (Suuri resoluutio) [Audio Out] [Select the Projection Screen] (Valitse projisoitava näyttö) 3 [Extended Screen] (Laajennettu näyttö) [Select the Projection Screen] (Valitse projisoitava näyttö) 3 [Main Screen] (Päänäyttö) [PC Remote] (Tietokoneen etäohjaus) [Admin Screen] (Järjestelmänvalvojan näyttö) [Admin Screen] (Järjestelmänvalvojan näyttö) [Admin Screen] (Järjestelmänvalvojan näyttö) [Server Search] (Palvelimen haku) [Token Wizard] (Ohjattu varmennetoiminto) [Initialize] (Alusta) Tietokoneen äänen toistaminen projektorin kaiuttimesta (sivu 42) Tietokoneen ohjaaminen etäisesti älylaitteesta (sivu 44) Projektorin järjestelmänhallintasivujen käyttäminen (sivu 52) Projektorin hallitseminen etäisesti LAN-yhteyden kautta (sivu 64) Tiedoston lataaminen projektorin sisäiseen muistiin (sivu 67) Nykyisen langattoman LAN-yhteyden katkaiseminen ja yhdistäminen uudelleen (sivu 45) Ohjatun varmennetoiminnon käyttäminen (sivu 73) Network Connection -sovelluksen tallentamien yhteystietojen (salalause) poistaminen (sivu 45) [Info] (Tiedot) [About] (Tietoja) [Exit] (Poistu) *1 Kun käytössä on Windows XP, joka ei tue äänenvoimakkuuden mikseritoimintoja, on asennettava ohjain, jotta näitä toimintoja voidaan käyttää. Katso seuraavassa kohta Lisäohjainohjelmistoja Windowsille. *2 Kun käytössä on Windows XP tai Windows Vista, on asennettava ohjainohjelmisto, jotta näitä toimintoja voidaan käyttää. Katso seuraavassa kohta Lisäohjainohjelmistoja Windowsille. 41

42 Lisäohjainohjelmistoja Windowsille Joidenkin Network Connection -sovelluksen osien käyttö edellyttää alla olevassa taulukossa esitettyjen ohjainohjelmistojen asentamista Windowsissa. Lisätietoja ohjelmistojen saatavuudesta on CASIOn verkkosivustolla ( Kun haluat käyttää tätä toimintoa: Äänen toistotoiminto Laajennetun näytön näyttötoiminto Asenna tämä ohjainohjelmisto: VAC-ohjain (Windows XP -versiolle, joka ei tue äänenvoimakkuuden mikseritoimintoja) VDD-ohjain (Windows XP:lle ja Windows Vistalle) Tietokoneen äänen toistaminen projektorin kaiuttimesta Toista tietokoneen ääni projektorin kaiuttimesta Network Connection -sovelluksen avulla, kun tietokoneen näyttöä projisoidaan LAN-yhteyden kautta. Toista tietokoneen ääni projektorin kaiuttimesta valitsemalla Network Connection -toimintovalikossa [Audio Out] (Äänilähtö) niin, että sen kohdalla on merkintä. Kun projektorin kaiutin on otettu käyttöön, tietokoneen kaiuttimet eivät ole käytössä. Poista äänentoisto projektorin kaiuttimesta käytöstä ja ota tietokoneen kaiuttimet käyttöön valitsemalla toimintovalikossa [Audio Out] (Äänilähtö) uudelleen niin, että merkintä sen kohdalta poistuu. Huomautus Toimintovalikon kohta [Audio Out] (Äänilähtö) ei ole valittuna (poissa käytöstä), kun Network Connection käynnistetään. 42

43 Videovirran projisointi Network Connection -sovelluksen avulla voidaan projisoida video projektorilla. Vain videovirta näytetään kuvapinnalla. Normaali työpöytä ja Network Connection -ikkuna (joita ei projisoida) voidaan jättää tietokoneen näyttöön. Tuetut toistotiedostot AVI: enintään 20 Mb/s 720/30P (MJPEG-video, ADPCM-ääni) MOV: enintään 20 Mb/s 1080/30P (H.264-video, ADPCM-ääni tai AAC-ääni) MP4: enintään 20 Mb/s 1080/30P (H.264-video, AAC-ääni) Videovirran projisoiminen 1. Napsauta Network Connection -ikkunassa (videovirran projisointi). Network Connection -ikkunan ulkonäkö muuttuu alla esitetyllä tavalla. Tietokonenäytön projisointipainike Jos projisoidaan tietokoneen näyttöä, edellisen painikkeen painaminen avaa LAN-yhteyden valmiustilanäytön uudelleen. Jos projisointi tehdään toisesta tietokoneesta, projisointikuva ei muutu. 2. Napsauta (valitse tiedosto). Tiedoston valintapainike Pysäytyspainike Toistopainike 3. Valitse toistettava videotiedosto avautuvasta Valitse tiedosto -valintaikkunasta ja napsauta sitten [Avaa]. Valitun tiedoston toisto käynnistyy ja video näytetään koko kuvapinnan kokoisena. 4. Pysäytä videon toisto napsauttamalla (pysäytä). 5. Palaa normaaliin tietokonenäytön projisointiin napsauttamalla (tietokonenäytön projisointi). Huomautus Pysäytettyäsi toiston edellisen toimenpiteen vaiheessa 4 voit käynnistää toiston uudelleen tiedoston (videon) alusta napsauttamalla (toista). Videovirran projisointi tapahtuu aina koko näytön kokoisena. Tässä tapauksessa projektionäyttöä ei voi jakaa neljään osaan kuin tietokoneen näyttökuvia projisoitaessa. Projisoitaessa videovirtaa videon ääni toistetaan aina projektorista. 43

44 Tietokoneen ohjaaminen etäisesti älylaitteesta Tässä osiossa selostetaan, miten älylaitteella voidaan hallita etäisesti tietokonetta, jossa Network Connection -sovellus on käytössä. Tärkeää Jotta tässä kuvattu etäkäyttö on mahdollista, C-Assist (sivu 75) täytyy olla asennettuna älylaitteessa. Tietokoneen etäohjauksen aloittaminen 1. Projisoi tietokoneen näytön sisältö langattomalla LAN-yhteydellä tekemällä jonkin seuraavista toimista. Langattoman LAN-yhteyden luominen projektorin yksinkertaisen yhteyden SSID-tunnuksen avulla ja projisoiminen (sivu 12), vaiheet 1 9 Langattoman LAN-yhteyden luominen projektorin yleisen SSID-tunnuksen avulla ja projisoiminen (sivu 15), vaiheet 1 11 Langattoman LAN-yhteyden luominen käyttäjän SSID-tunnuksen avulla ja projisoiminen (sivu 22), vaiheet 1 11 (käyttäjän SSID jo luotu). 2. Käynnistä C-Assist älylaitteessa ja tee seuraavat vaiheet. (1) Kirjaudu projektoriin. (2) Siirry tietokoneen etäohjauksen valmiustilaan. 3. Napsauta Network Connection -ikkunassa toimintovalikon painiketta ja sitten avautuvassa valikossa [PC Remote] (Tietokoneen etäohjaus) niin, että sen kohdalla on merkintä. Tietokoneen näytön kuva ilmestyy älylaitteen kosketusnäyttöön. Älylaitteen kosketusnäyttöä voidaan käyttää tietokoneen hiiren toimintoihin. Lisäksi älylaitteen näytön näppäimistöllä voidaan kirjoittaa ja muokata tietokoneen tekstiä. 4. Ohjaa tietokonetta älylaitteesta tarpeen mukaan. Tietokoneen etäohjauksesta poistuminen Napsauta Network Connection -ikkunassa toimintovalikon painiketta ja sitten avautuvassa valikossa [PC Remote] (Tietokoneen etäohjaus) niin, että merkintä sen kohdalla poistuu. 44

45 Muut Network Connection -toiminnot Nykyisen langattoman LAN-yhteyden katkaiseminen ja yhdistäminen uudelleen 1. Valitse Network Connection -toimintovalikosta [Server Search] (Palvelimen haku). Nykyinen langaton LAN-yhteys katkaistaan ja projisointinäyttö muuttuu LAN-yhteyden valmiustilanäytöksi. 2. Tee jokin seuraavista toimenpiteistä. Langattoman LAN-yhteyden luominen projektorin yksinkertaisen yhteyden SSID-tunnuksen avulla ja projisoiminen (sivu 12) Langattoman LAN-yhteyden luominen projektorin yleisen SSID-tunnuksen avulla ja projisoiminen (sivu 15) Langattoman LAN-yhteyden luominen käyttäjän SSID-tunnuksen avulla ja projisoiminen (sivu 22) (käyttäjän SSID-tunnuksen luomisen jälkeen) Network Connection -sovelluksen tallentamien yhteystietojen (salalause) poistaminen 1. Valitse Network Connection -toimintovalikosta [Initialize] (Alusta). 2. Alusta napsauttamalla avautuvassa alustuksen vahvistusikkunassa [OK] tai peruuta napsauttamalla [Cancel] (Peruuta). 45

46 Projektorin verkkoasetukset Projektorin verkkoasetustyyppejä on kaksi: perusasetukset, jotka voidaan määrittää vain projektorilla, ja tarkat asetukset, jotka voidaan määrittää projektoriin LAN-yhteydellä yhdistetyllä tietokoneella projektorin järjestelmänhallintasivuilla. Lisätietoja perusasetuksista, jotka voidaan määrittää vain projektorilla, on kohdassa Projektorin asetusvalikon käyttäminen (seuraavassa). Lisätietoja tietokoneen verkkoselaimesta, jolla voidaan määrittää tarkkoja verkkoasetuksia, on kohdassa Projektorin järjestelmänhallintasivujen käyttäminen (sivu 52). Projektorin asetusvalikon käyttäminen Voit näyttää projektorin ja ulkoisen laitteen LAN-yhteystietoja ja määrittää yhteysasetuksia projektorin asetusvalikon Verkkoasetukset -päävalikossa. Seuraava taulukko esittää Verkkoasetukset -päävalikon valikkokohteita. Valikkokohta Kuvaus Katso kohtaa: Langallisen LAN-yhteyden tiedot (vain XJ-M-sarja) Langattoman LAN-yhteyden tiedot Projektorin langallisen LAN-yhteyden asetukset (vain XJ-M-sarja) Projektorin langattomat LAN-asetukset Etäkäyttö käytössä* (vain XJ-M-sarja) PJLink-tunnistus (vain XJ-M-sarja) Päivitä verkkoasetukset Alusta verkkoasetukset Näyttää tietoja nykyisen langallisen LAN-yhteyden tilasta (mm. IP-osoite ja DHCP-asetus). Näyttää tietoja nykyisestä langattomasta LAN-yhteydestä (mm. IP-osoite, DHCP-asetus, suojausasetukset ja yhteyden tila ulkoiseen tukiasemaan). Määritä IP-osoiteasetus. Näyttää valintaruudun, josta voidaan valita SSID ja asettaa IP-osoite käytettäessä projektoria langattomana LAN-tukiasemana. Määrittää, voidaanko projektorin virta kytkeä LAN-yhteyden kautta projektorin ollessa valmiustilassa (projektorin virta pois, mutta virtaa toimitetaan). Ottaa PJLink-yhteyden todennuksen käyttöön ja poistaa sen käytöstä. Projektorin muutokset, jotka tehtiin kohdassa Projektorin langattomat LAN-asetukset, otetaan käyttöön. Palauttaa verkkoasetukset niiden alkuperäisiin tehdasasetuksiin. Langallisen LAN-yhteyden tietojen näyttäminen (vain XJ-M-sarja) (sivu 47) Langattomien LAN-tietojen näyttäminen (sivu 48) IP-asetusten muuttaminen (sivu 50) SSID-tunnuksen muuttaminen (sivu 49) IP-asetusten muuttaminen (sivu 50) Verkkoasetusten nollaus (sivu 51) * Projektorin valmiustilan virrankulutus vaihtelee sen mukaan, onko Etäkäyttö käytössä -asetus käytössä. Lisätietoja virrankulutuksesta kussakin valmiustilassa on projektorin mukana toimitetussa Asetusoppaassa. Voit tehdä seuraavat toimet itse projektorilla tai projektorin mukana toimitetulla kaukosäätimellä. 46

47 Langallisen LAN-yhteyden tietojen näyttäminen (vain XJ-M-sarja) 1. Näytä asetusvalikko painamalla [MENU]-näppäintä. 2. Valitse Verkkoasetukset painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. 3. Valitse Langallisen LAN-yhteyden tiedot [ ]-näppäimellä ja paina sitten [ENTER]-näppäintä. Langallisen LAN-yhteyden tiedot -valintaikkuna avautuu. Alla olevassa taulukossa selitetään valintaikkunassa näkyvät tiedot. Kohteen nimi Projektorin nimi MAC-osoite IP-osoite DHCP Kuvaus Tyhjä (ei nimeä) on oletusasetus. Nimi voidaan muuttaa kohdan Control Panel (Ohjauspaneeli) -sivun verkkoasetusten määrittäminen (sivu 59) toimenpiteiden mukaan. Kullekin projektorille määritetty kiinteä langallisen LAN-yhteyden MAC-osoite Projektorille tällä hetkellä määritetty IP-osoite Näyttää projektorin DHCP-palvelimen nykyisen toimintotilan ( Auto tai Poista käytöstä ). 4. Sulje valintaikkuna ja poistu asetusvalikosta painamalla [MENU]-näppäintä. 47

48 Langattomien LAN-tietojen näyttäminen 1. Näytä asetusvalikko painamalla [MENU]-näppäintä. 2. Valitse Verkkoasetukset painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. 3. Valitse Langattoman LAN-yhteyden tiedot [ ]-näppäimellä ja paina sitten [ENTER]-näppäintä. Langattoman LAN-yhteyden tiedot -valintaikkuna avautuu. Alla olevassa taulukossa selitetään valintaikkunassa näkyvät tiedot. Kohteen nimi SSID Langaton MAC-osoite IP-osoite DHCP Turvallisuusasetukset Ulkoisen tukiaseman SSID Ulkoisen tukiaseman yhteyden tila Kuvaus Näyttää projektorin nykyisen SSID-tunnuksen (jota käytetään langattomassa LAN-yhteydessä ulkoisen laitteen kanssa). Kiinteä langaton LAN MAC -osoite, joka on määritetty kullekin langattomalle sovittimelle Projektorille tällä hetkellä määritetty IP-osoite Näyttää projektorin nykyisen DHCP-palvelintilan ( Auto tai Poista käytöstä ). Näyttää projektorin nykyisen SSID-tunnuksen käyttämän salausjärjestelmän. Lisätietoja salausjärjestelmästä on kohdan Käyttäjän SSID-tunnuksen luominen (sivu 19) vaiheessa 7. Näkyy, kun External Access Point (Ulkoinen tukiasema) -asetuksena Network Settings (Verkkoasetukset) -sivulla on Enable (Käytössä) (sivu 30). Kun projektori on yhdistetty ulkoiseen langattomaan LAN-tukiasemaan, näyttää kyseisen tukiaseman SSID-tunnuksen. Kun yhteyttä ei ole, näyttää Ei yhteyttä. Näkyy, kun External Access Point (Ulkoinen tukiasema) -asetuksena Network Settings (Verkkoasetukset) -sivulla on Enable (Käytössä) (sivu 30). Kun projektori on yhdistetty ulkoiseen langattomaan LAN-tukiasemaan, näyttää Yhdistetty. Kun yhteyttä ei ole, näyttää Katkaistu. 4. Sulje valintaikkuna ja poistu asetusvalikosta painamalla [MENU]-näppäintä. 48

49 SSID-tunnuksen muuttaminen 1. Näytä asetusvalikko painamalla [MENU]-näppäintä. 2. Valitse Verkkoasetukset painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. 3. Valitse Projektorin langattomat LAN-asetukset [ ]-näppäimellä ja paina sitten [ENTER]-näppäintä. 4. Varmista, että SSID on valittuna ja paina sitten [ENTER]-näppäintä. Näyttöön tulee valittavissa olevien SSID-tunnusten luettelo. Yksinkertaisen yhteyden SSID-tunnukset Yleiset SSID-tunnukset Nykyinen SSID Jos käyttäjän SSID on jo luotu aiemmin, myös se näkyy luettelossa. 5. Valitse haluamasi SSID näppäimillä [ ] ja [ ] ja paina sitten [ENTER]-näppäintä. Valittuna olevan SSID-tunnuksen vasemmalla puolella oleva painike muuttuu tämän näköiseksi. 6. Palaa kohtaan Verkkoasetukset painamalla [ESC]-näppäintä kaksi kertaa. 7. Valitse Päivitä verkkoasetukset painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. Näyttöön tulee valintaikkuna, jossa pyydetään vahvistamaan verkkoasetusten päivittäminen. 8. Valitse Kyllä painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. SSID-tunnuksen muutos otetaan käyttöön projektorissa ja valintaikkuna sulkeutuu. 49

50 IP-asetusten muuttaminen 1. Näytä asetusvalikko painamalla [MENU]-näppäintä. 2. Valitse Verkkoasetukset painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. 3. Valitse Projektorin langattomat LAN-asetukset [ ]-näppäimellä ja paina sitten [ENTER]-näppäintä. 4. Valitse IP-asetukset painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. Voit halutessasi tehdä XJ-M-sarjan projektorilla seuraavan vaiheen toimenpiteet edellisten vaiheiden 3 ja 4 toimenpiteiden sijasta. Valitse Projektorin langallisen LAN-yhteyden asetukset [ ]-näppäimellä ja paina sitten [ENTER]-näppäintä. 5. Määritä seuraavassa taulukossa kuvatut asetukset avautuvassa IP-asetukset-valintaikkunassa. Kun haluat tehdä tämän: Määritä IP-osoitteen automaattinen haku. Määritä IP-osoite manuaalisesti. Anna IP-osoite. Suorita tämä toimenpide: Valitse IP-asetukset -valinnaksi Auto. Määritä IP-asetukset -valinnaksi Man. ja anna IP-osoite manuaalisesti (katso seuraavaa kohtaa). (1) Valitse IP-osoite painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. Anna IP-osoite -valintaikkuna avautuu. (2) Määritä IP-osoitteen ensimmäinen tavu (kolme numeroa) näppäimillä [ ] ja [ ]. Kun olet näppäillyt haluamasi asetuksen, paina [ ]-näppäintä. (3) Anna tavut 2 4 toistamalla vaihe (2). Kullekin tavulle voidaan määrittää arvo seuraavilla alueilla: ensimmäinen tavu: 1 223, toinen tavu: 0 255, kolmas tavu: 0 255, ja neljäs tavu: Jos edellisten alueiden ulkopuolinen arvo valitaan, arvon numerot näytetään himmennettyinä. Jos siirryt vaiheeseen (4) tavun ollessa himmennettynä, näytetään alkuperäinen IP-osoitteen asetus, joka oli käytössä ennen uusien tietojen syöttämistä. (4) Kun olet antanut haluamasi IP-osoitteen, paina [ESC]-näppäintä. 6. Palaa sitten Verkkoasetukset -kohtaan. Toimenpide vaihtelee sen mukaan, aloititko kohdasta Projektorin langattomat LAN-asetukset vai Projektorin langallisen LAN-yhteyden asetukset. Projektorin langattomat LAN-asetukset: Paina [ESC] kaksi kertaa. Projektorin langallisen LAN-yhteyden asetukset: Paina [ESC] kerran. 50

51 7. Valitse Päivitä verkkoasetukset painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. Näyttöön tulee valintaikkuna, jossa pyydetään vahvistamaan verkkoasetusten päivittäminen. 8. Valitse Kyllä painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. IP-asetuksen muutos otetaan käyttöön projektorissa ja valintaikkuna sulkeutuu. Huomautus Kun IP-asetukset -valinnaksi valitaan edellisissä vaiheissa Man., DHCP settings (DHCP-asetukset) -valinnaksi (sivu 60) tulee Auto. Kun DHCP settings (DHCP-asetukset) -valinnaksi valitaan Auto, DHCP-aloitus- ja lopetusosoite määritetään automaattisesti, kuten on kuvattu seuraavassa. Esimerkki: Kun IP-osoitteeksi annetaan Aloitusosoite: (antamasi IP-osoite ja 1 lisätty neljänteen tavuun) Lopetusosoite: (antamasi IP-osoite ja neljäs tavu muutettu muotoon 254) Jos antamasi IP-osoitteen neljäs tavu on 253 tai 254, aloitus- ja lopetusosoitteen neljäs tavu on 254. Verkkoasetusten nollaus 1. Näytä asetusvalikko painamalla [MENU]-näppäintä. 2. Valitse Verkkoasetukset painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. 3. Valitse Alusta verkkoasetukset painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. Näyttöön tulee valintaikkuna, jossa pyydetään vahvistamaan verkkoasetusten alustaminen. 4. Valitse Kyllä painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. Verkkoasetukset alustetaan ja valintaikkuna sulkeutuu. 51

52 Projektorin järjestelmänhallintasivujen käyttäminen Voit avata alla kuvatut projektorin järjestelmänhallintasivut tietokoneen verkkoselaimella ja tarkastella tietoja ja asetuksia sekä tehdä erilaisia toimenpiteitä. Käytä tätä sivua: Kun haluat tehdä tämän: Katso kohtaa: System Status (Järjestelmän tila) Control Panel (Ohjauspaneeli) Network Settings (Verkkoasetukset) Change Passwords (Muuta salasanoja) Initialize Settings (Alusta asetukset) Crestron Control (Crestron-ohjaus) (vain XJ-M-sarja) Näytä projektorin laiteohjelmiston versio ja verkkotietoja (IP-osoite jne.). Määritä seuraavat verkkoasetukset: projektorin nimi, käytä / älä käytä kirjautumistunnusta, näytä/piilota käyttäjänimen asetus, ota käyttöön / poista käytöstä IEEE n, kanavanleveysasetus. Käytä projektoria LAN-yhteydellä. Määritä seuraavat verkkoasetukset: IP-osoitteen asetus, ota käyttöön / poista käytöstä DHCP-palvelintoiminto, langattomat LAN-yhteysasetukset (ota käyttöön / poista käytöstä Access Point Function (Tukiasematoiminto), SSID-asetukset, suojausasetukset, jne.), ulkoisen tukiaseman yhteysasetukset. Vaihda salasanaa, jota käytetään kirjauduttaessa Projector Admin (Projektorin järjestelmänhallinta) -sivuille. Palauta kaikki Projector Admin (Projektorin järjestelmänhallinta) -sivujen asetukset niiden oletusasetuksiin. Syötä tarvittavat tiedot, jotta projektori voidaan liittää Crestron-ohjaimeen. Järjestelmän tilan näyttäminen (sivu 58) Control Panel (Ohjauspaneeli) -sivun verkkoasetusten määrittäminen (sivu 59) Projektorin hallitseminen etäisesti LAN-yhteyden kautta (sivu 64) Network Settings (Verkkoasetukset) -sivun verkkoasetusten määrittäminen (sivu 60) Projektorin järjestelmänhallintasivujen kirjautumissalasanan muuttaminen (sivu 62) Projektorin järjestelmänhallintasivujen kaikkien asetusten alustaminen (sivu 63) Tietojen antaminen Crestron-ohjaimeen yhdistämistä varten (vain XJ-M-sarja) (sivu 63) 52

53 Kirjautuminen projektorin järjestelmänhallintasivuille langattomalla LAN-yhteydellä Jos projektorin ja tietokoneen välillä on langaton LAN-yhteys, voit kirjautua projektorin järjestelmänhallintasivuille tietokoneella alla kuvatuilla Network Connection -toimilla. Kirjautuminen projektorin järjestelmänhallintasivuille langattomalla LAN-yhteydellä 1. Yhdistä tietokone projektoriin langattomalla LAN-yhteydellä tekemällä jonkin seuraavista toimista. Langattoman LAN-yhteyden luominen projektorin yksinkertaisen yhteyden SSID-tunnuksen avulla ja projisoiminen (sivu 12), vaiheet 1 9 Langattoman LAN-yhteyden luominen projektorin yleisen SSID-tunnuksen avulla ja projisoiminen (sivu 15), vaiheet 1 11 Langattoman LAN-yhteyden luominen käyttäjän SSID-tunnuksen avulla ja projisoiminen (sivu 22), vaiheet 1 11 (käyttäjän SSID jo luotu). 2. Napsauta Network Connection -ikkunassa toimintovalikon painiketta ja sitten avautuvassa valikossa [Admin Screen] (Järjestelmänvalvojan näyttö). Toimintovalikon painike Tietokoneen verkkoselain käynnistyy ja näyttää projektorin pääsivun. 3. Napsauta vasemmanpuoleisessa ikkunassa Projector Admin (Projektorin järjestelmänhallinta). Näppäile salasana avautuvaan salasanaikkunaan. Oletussalasana on admin. 4. Napsauta [Login] (Kirjaudu) -painiketta. Jos kirjautuminen käynnistyy normaalisti, näyttöön tulee System Status (Järjestelmän tila) -sivu. 53

54 Kirjautuminen projektorin järjestelmänhallintasivuille langallisella LAN-yhteydellä (vain XJ-M-sarja) Voit kirjautua projektorin järjestelmänhallintasivuille langallisella LAN-yhteydellä ilman Verkkoyhteys-sovellusta XJ-M-sarjan projektorilla. Kirjautuminen projektorin järjestelmänhallintasivuille langallisella LAN-yhteydellä 1. Yhdistä tietokone projektoriin langallisella LAN-yhteydellä tekemällä jonkin seuraavista toimista: Tietokoneen IP-osoitteen muuttaminen projektorin IP-osoitteen mukaan ja yhteyden luominen langallisella LAN-yhteydellä (sivu 55) Projektorin IP-osoitteen muuttaminen tietokoneen IP-osoitteen mukaan ja yhteyden luominen langallisella LAN-yhteydellä (sivu 56) Langallisen LAN-yhteyden muodostaminen projektorin ja tietokoneen välille reitittimen kautta (sivu 38) Projektorin toimet 2. Paina [INPUT]-näppäintä. Tulo -valintaikkuna avautuu. 3. Valitse näppäimillä [ ] ja [ ] Verkko ja paina sitten [ENTER]-näppäintä. LAN-yhteyden valmiustilanäyttö heijastetaan. 4. Tarkasta IP-osoite LAN-yhteyden valmiustilanäytön oikeasta alakulmasta ( Server IP ). Tietokoneen toimet 5. Käynnistä tietokoneen verkkoselain, näppäile osoiteriville vaiheessa 4 tarkastamasi IP-osoite> ja paina sitten [Enter]. Projektorin ensimmäinen sivu avautuu. 6. Napsauta vasemmanpuoleisessa ikkunassa Projector Admin (Projektorin järjestelmänhallinta). Näppäile salasana avautuvaan salasanaikkunaan. Oletussalasana on admin. 7. Napsauta [Login] (Kirjaudu). Jos kirjautuminen käynnistyy normaalisti, näyttöön tulee System Status (Järjestelmän tila) -sivu. 54

55 Tietokoneen IP-osoitteen muuttaminen projektorin IP-osoitteen mukaan ja yhteyden luominen langallisella LAN-yhteydellä 1. Yhdistä tietokone suoraan projektoriin LAN-kaapelilla. Projektorin toimet 2. Valitse projektorin IP-asetukseksi Man.. (1) Näytä IP-asetukset-valintaikkuna seuraavalla tavalla: [MENU]-näppäin 3 Verkkoasetukset 3 Projektorin langallisen LAN-yhteyden asetukset. IP-asetukset -kohdan oletusasetus on Auto. (2) Valitse IP-asetukset -valinnaksi Man. painamalla [ ]-näppäintä. Projektorin IP-osoite näkyy IP-osoite -rivillä. (3) Palaa kohtaan Verkkoasetukset painamalla [ESC]-näppäintä. (4) Valitse Päivitä verkkoasetukset ja paina sitten [ENTER]-näppäintä. (5) Valitse avautuvasta verkkoasetusten päivitysikkunasta Kyllä painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. Tietokoneen toimet 3. Määritä tietokoneen IP-osoite. Tavujen 1, 2 ja 3 on oltava samat kuin projektorin IP-osoitteessa. Määritä tavuksi 4 arvo alueella Arvon täytyy erota projektorin IP-osoitteesta. Jos projektorin IP-osoite on esimerkiksi (oletusosoite), tietokoneen IP-osoitteeksi täytyy määrittää XXX, jossa XXX on arvo alueella 1 9 tai Tee toimenpide kohdan Kirjautuminen projektorin järjestelmänhallintasivuille langallisella LAN-yhteydellä (sivu 54) vaiheesta 2 eteenpäin. 55

56 Projektorin IP-osoitteen muuttaminen tietokoneen IP-osoitteen mukaan ja yhteyden luominen langallisella LAN-yhteydellä Huomautus Noudata seuraavia toimenpiteitä, kun tiedät tietokoneen IP-osoitteen. 1. Yhdistä tietokone suoraan projektoriin LAN-kaapelilla. 2. Määritä projektorin IP-osoite manuaalisesti. (1) Näytä IP-asetukset-valintaikkuna seuraavalla tavalla: [MENU]-näppäin 3 Verkkoasetukset 3 Projektorin langallisen LAN-yhteyden asetukset. IP-asetukset -kohdan oletusasetus on Auto. (2) Valitse IP-asetukset -valinnaksi Man. painamalla [ ]-näppäintä. (3) Valitse IP-osoite painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. Anna IP-osoite -valintaikkuna avautuu. (4) Muuta IP-osoitteen ensimmäistä tavua [ ]- ja [ ]-näppäimillä. Tavun on oltava sama kuin tietokoneen IP-osoite. Kun olet tehnyt asetuksen haluamallasi tavalla, paina [ ]-näppäintä. (5) Määritä tavut 2 4 toistamalla vaihe (4). Tavujen 2 ja 3 on oltava samat kuin tietokoneen IP-osoitteessa. Tavun 4 arvon täytyy olla alueella Arvon täytyy erota tietokoneen IP-osoitteen tavusta 4. (6) Palaa kohtaan Verkkoasetukset painamalla [ESC]-näppäintä. (7) Valitse Päivitä verkkoasetukset ja paina sitten [ENTER]-näppäintä. (8) Valitse avautuvasta verkkoasetusten päivitysikkunasta Kyllä painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. 3. Tee toimenpide kohdan Kirjautuminen projektorin järjestelmänhallintasivuille langallisella LAN-yhteydellä (sivu 54) vaiheesta 2 eteenpäin. 56

57 Langallisen LAN-yhteyden muodostaminen projektorin ja tietokoneen välille Huomautus Seuraavissa toimenpiteissä oletetaan, että DHCP-palvelin toimii verkossa, johon reititin kuuluu, ja että tietokoneen ja reitittimen välillä on LAN-yhteys. 1. Yhdistä projektori LAN-kaapelilla reitittimeen, johon tietokone on yhdistetty LAN-yhteydellä. 2. Valitse projektorissa IP-asetukset -valinnaksi Auto. (1) Näytä IP-asetukset-valintaikkuna seuraavalla tavalla: [MENU]-näppäin 3 Verkkoasetukset 3 Projektorin langallisen LAN-yhteyden asetukset. (2) Valitse IP-asetukset -valinnaksi Auto painamalla [ ]-näppäintä. (3) Palaa kohtaan Verkkoasetukset painamalla [ESC]-näppäintä. (4) Valitse Päivitä verkkoasetukset ja paina sitten [ENTER]-näppäintä. (5) Valitse avautuvasta verkkoasetusten päivitysikkunasta Kyllä painamalla [ ]-näppäintä ja paina sitten [ENTER]-näppäintä. 3. Tee toimenpide kohdan Kirjautuminen projektorin järjestelmänhallintasivuille langallisella LAN-yhteydellä (sivu 54) vaiheesta 2 eteenpäin. 57

58 Tuetut toiminnot Projector Admin (Projektorin järjestelmänhallinta) -sivuille kirjautumisen jälkeen Järjestelmän tilan näyttäminen 1. Kirjaudu projektorin järjestelmänhallintasivuille kohdan Kirjautuminen projektorin järjestelmänhallintasivuille langattomalla LAN-yhteydellä (sivu 53) ohjeiden mukaan. System Status (Järjestelmän tila) -valintaikkuna avautuu. Alla olevassa taulukossa selitetään sivulla näkyvät tiedot. Kohteen nimi Firmware Version (Laiteohjelmiston versio) IP Address (IP-osoite) Subnet Mask (Aliverkon peite) Default Gateway (Oletusyhdyskäytävä) Wireless MAC Address (Langaton MAC-osoite) Wire MAC Address (Langallinen MAC-osoite) (vain XJ-M-sarja) Projection Status (Projisoinnin tila) Number of Users (Käyttäjiä) Kuvaus Tämä on projektorin laiteohjelmiston (sisäisen ohjelmiston) versio. Projektorille tällä hetkellä määritetty IP-osoite Projektorille määritetty nykyinen aliverkon peitteen arvo Projektorille määritetty nykyinen oletusyhdyskäytävä Kiinteä langaton LAN MAC -osoite, joka on määritetty kullekin langattomalle sovittimelle Kullekin projektorille määritetty kiinteä langallisen LAN-yhteyden MAC-osoite. Projection Standby (Projisoinnin valmiustila): projisointivalmius LAN-yhteydellä Projecting: projisoidaan LAN-yhteydellä Niiden käyttäjien lukumäärä, jotka paraikaa projisoivat tietokoneista LAN-yhteydellä 2. Kirjaudu ulos projektorin järjestelmänhallintasivuilta napsauttamalla Logout (Kirjaudu ulos). 58

59 Control Panel (Ohjauspaneeli) -sivun verkkoasetusten määrittäminen Tärkeää Control Panel (Ohjauspaneeli) -sivun verkkoasetukset on jaettu kahteen ryhmään. Ryhmä 1 : Projector Name (Projektorin nimi), Login Code (Kirjautumistunnus) Ryhmä 2 : Show User Name (Näytä käyttäjänimi), IEEE n (Wi-Fi), Channel Width (Kanavanleveys) Kun teet seuraavia toimia, määritä ensin vain yhden ryhmän asetukset ja ota ne sitten käyttöön napsauttamalla asianmukaista Apply (Sovella) -painiketta ([Apply1] ryhmälle 1 tai [Apply2] ryhmälle 2). Ryhmälle tehtyjä muutoksia, jotka eivät vastaa napsautettua Apply (Sovella) -painiketta, ei oteta käyttöön. 1. Kirjaudu projektorin järjestelmänhallintasivuille kohdan Kirjautuminen projektorin järjestelmänhallintasivuille langattomalla LAN-yhteydellä (sivu 53) ohjeiden mukaan. 2. Napsauta vasemmanpuoleisessa ikkunassa Control Panel (Ohjauspaneeli). 3. Määritä seuraavassa taulukossa kuvatut asetukset avautuvalla Control Panel (Ohjauspaneeli) -sivulla. Kun haluat tehdä tämän: Muuta projektorin nimeä. Määritä, vaaditaanko kirjautumistunnus langatonta LAN-yhteyttä luotaessa. Määritä, näytetäänkö tietokoneen käyttäjänimi, jolla paraikaa ohjataan projektoria ja projisoidaan LAN-yhteyden välityksellä. Määritä, voidaanko projektorin virta kytkeä LAN-yhteyden kautta projektorin ollessa valmiustilassa (vain XJ-M-sarja). PJLink-yhteyden todennuksen ottaminen käyttöön tai poistaminen käytöstä (vain XJ-M-sarja) Ota langaton LAN-standardi IEEE802.11n käyttöön tai poista se käytöstä. Määritä, asetetaanko langaton LAN-kanavanleveys automaattisesti vai onko se kiinteä (20 MHz). Suorita tämä toimenpide: Näppäile enintään 16-merkkinen (ei symboleja) nimi projektorille Projector Name (Projektorin nimi) -ruutuun. Napsauta Login Code (Kirjautumistunnus) -alueella Enable (kirjautumistunnusta pyydetään) tai Disable (kirjautumistunnusta ei pyydetä). Napsauta Show User Name (Näytä käyttäjänimi) -alueella joko ON (näytä) tai Off (piilota). Napsauta Remote On * (Etäkäyttö käytössä) -alueella Enable (Ota käyttöön) tai Disable (Poista käytöstä). Napsauta PJLink Authentication (PJLink-tunnistus) -alueella Enable (Ota käyttöön) tai Disable (Poista käytöstä). Napsauta IEEE n (Wi-Fi) -alueella joko Enable (Ota käyttöön) tai Disable (Poista käytöstä). Napsauta Channel Width (Kanavanleveys) -alueella 20MHz tai Auto. * Projektorin valmiustilan virrankulutus vaihtelee sen mukaan, onko Remote On -asetus käytössä. Lisätietoja virrankulutuksesta kussakin valmiustilassa on projektorin mukana toimitetussa Asetusoppaassa. 59

60 4. Ota Control Panel (Ohjauspaneeli) -sivulla tekemäsi muutokset käyttöön projektorissa. Näiden kohteiden asetusten ottaminen käyttöön: Projector Name (Projektorin nimi), Login Code (Kirjautumistunnus) Show User Name (Näytä käyttäjänimi), IEEE n (Wi-Fi), Channel Width (Kanavanleveys) Napsauta tätä painiketta: [Apply1] (Sovella1) [Apply2] (Sovella2) Painettuasi [Apply1] (Sovella1) tai [Apply2] (Sovella2) näyttöön tulee valintaikkuna, jossa pyydetään projektorin käynnistämistä uudelleen asetusten tulemiseksi voimaan. 5. Käynnistä projektori uudelleen ja ota muutetut asetukset käyttöön napsauttamalla [OK]. Peruuta projektorin uudelleenkäynnistys muuttamatta asetuksia napsauttamalla [OK]-painikkeen sijasta [Peruuta]. Muutetut asetukset tulevat voimaan ja projektori käynnistyy uudelleen, kun [OK]-painiketta painetaan. LAN-yhteys projektorin ja tietokoneen välillä katkaistaan tällöin. Network Settings (Verkkoasetukset) -sivun verkkoasetusten määrittäminen 1. Kirjaudu projektorin järjestelmänhallintasivuille kohdan Kirjautuminen projektorin järjestelmänhallintasivuille langattomalla LAN-yhteydellä (sivu 53) ohjeiden mukaan. 2. Napsauta vasemmanpuoleisessa ikkunassa Network Settings (Verkkoasetukset). 3. Määritä seuraavassa taulukossa kuvatut asetukset avautuvalla Network Settings (Verkkoasetukset) -sivulla. Kun haluat tehdä tämän: Määritä IP-osoitteen automaattinen haku ulkoisesta LAN-laitteesta. Määritä IP-osoite manuaalisesti. Määritä projektorin IP-osoitteiden automaattinen varaus tietokoneille ja älylaitteille. Määritä, että projektorin IP-osoitteita ei varata tietokoneille ja älylaitteille. Ota langaton LAN-yhteys projektoriin käyttöön tietokoneesta/älylaitteesta (ottamalla sisäinen tukiasematoiminto käyttöön). Suorita tämä toimenpide: Napsauta IP Settings (IP-asetukset) -alueella Obtain an IP address automatically (Hanki IP-osoite automaattisesti). (1) Napsauta IP Settings (IP-asetukset) -alueella Use the IP address below (Käytä alla olevaa IP-osoitetta). (2) Näppäile IP Address (IP-osoite) -ruutuihin IP-osoite, jonka haluat määrittää projektorille (oletusasetus: ). (3) Näppäile Subnet Mask (Aliverkon peite) -ruutuihin arvo, jolla määritetään verkon (aliverkon) IP-osoitteiden alue, johon projektori kuuluu (oletusasetus: ). (4) Näppäile Default Gateway (Oletusyhdyskäytävä) -ruutuihin oletusyhdyskäytävän IP-osoite (oletusasetus: ). (1) Napsauta DHCP Settings (DHCP-asetukset) -alueella Auto. (2) Määritä automaattisesti varattavien IP-osoitteiden alue. Näppäile kohtiin Starting Address (Aloitusosoite) ja Ending Address (Lopetusosoite) arvo neljännelle tavulle alueella Voit määrittää vain neljännen tavun. Et voi muuttaa muita tavuja. Napsauta DHCP Settings (DHCP-asetukset) -alueella Disable. Muuta Wireless Settings (Langattomat asetukset) -alueen Access Point Function (Tukiasematoiminto) -asetukseksi Enable. 60

61 Kun haluat tehdä tämän: Poista langaton LAN-yhteys projektoriin käytöstä tietokoneesta/ älylaitteesta (poistamalla sisäinen tukiasematoiminto käytöstä). Luo käyttäjän SSID-tunnus. Ota SSID-lähetys käyttöön tai poista se käytöstä. Määritä langattoman LAN-tiedonsiirron kanava. Määritä käytettävän langattoman LAN-kanavan automaattinen valinta. Yhdistä projektori ulkoiseen langattomaan tukiasemaan. Älä yhdistä projektoria ulkoiseen langattomaan tukiasemaan. Suorita tämä toimenpide: Muuta Wireless Settings (Langattomat asetukset) -alueen Access Point Function (Tukiasematoiminto) -asetukseksi Disable. Määritä Wireless Settings (Langattomat asetukset) -alueella asetukset SSID, Security (Suojaus) ja Passphrase/WEP Key Input (Salalause/ WEP-avain). Lisätietoja on kohdan Käyttäjän SSID-tunnuksen luominen (sivu 19) vaiheissa 6 8. Valitse Wireless Settings (Langattomat asetukset) -alueella SSID Broadcast (SSID-lähetys) -valinnaksi Enable (Ota käyttöön) tai Disable (Poista käytöstä). Napsauta Wireless Settings (Langattomat asetukset) -alueella Channel (Kanava) -ruudun oikealla puolella [ ]. Valitse avautuvasta luettelosta kanava Napsauta Wireless Settings (Langattomat asetukset) -alueella Channel (Kanava) -ruudun oikealla puolella [ ]. Valitse avautuvasta luettelosta Auto. Napsauta External Access Point (Ulkoinen tukiasema) -alueella Enable (Ota käyttöön) ja määritä halutut asetukset. Lisätietoja on kohdan Projektorin yhdistäminen langattomaan LAN-tukiasemaan (sivu 30) vaiheissa 6 9. Napsauta External Access Point (Ulkoinen tukiasema) -alueella Disable (Poista käytöstä). 4. Ota Network Settings (Verkkoasetukset) -sivulla tehdyt muutokset käyttöön projektorissa napsauttamalla [Apply] (Sovella). Näyttöön tulee valintaikkuna, jossa pyydetään projektorin käynnistämistä uudelleen asetusten tulemiseksi voimaan. 5. Käynnistä projektori uudelleen ja ota muutetut asetukset käyttöön napsauttamalla [OK]. Peruuta projektorin uudelleenkäynnistys muuttamatta asetuksia napsauttamalla [OK]-painikkeen sijasta [Peruuta]. Muutetut asetukset tulevat voimaan ja projektori käynnistyy uudelleen, kun [OK]-painiketta painetaan. LAN-yhteys projektorin ja tietokoneen välillä katkaistaan tällöin. 61

62 Projektorin järjestelmänhallintasivujen kirjautumissalasanan muuttaminen Huomautus Seuraavilla toimenpiteillä voidaan myös muuttaa Transfer File (Siirrä tiedosto) -sivun kirjautumissalasana. Lisätietoja Transfer File (Siirrä tiedosto) -sivusta on kohdassa Tiedoston lataaminen projektorin sisäiseen muistiin (sivu 67). 1. Kirjaudu projektorin järjestelmänhallintasivuille kohdan Kirjautuminen projektorin järjestelmänhallintasivuille langattomalla LAN-yhteydellä (sivu 53) ohjeiden mukaan. 2. Napsauta vasemmanpuoleisessa ikkunassa Change Passwords (Muuta salasanoja). Change Passwords (Muuta salasanoja) -sivu avautuu. 3. Näppäile enintään kahdeksanmerkkinen uusi salasana kohdan Projector Admin (Projektorin järjestelmänhallinta) ruutuihin New Password (Uusi salasana) ja Reinput Password (Näppäile salasana uudelleen). Anna sama salasana kumpaankin ruutuun. 4. Napsauta [Apply] (Sovella). 5. Seuraavilla toimenpiteillä voidaan tarvittaessa muuttaa Transfer File (Siirrä tiedosto) -sivun kirjautumissalasana. (1) Näppäile uusi salasana kohdan Transfer File (Siirrä tiedosto) ruutuihin New Password (Uusi salasana) ja Reinput Password (Näppäile salasana uudelleen). Anna sama salasana kumpaankin ruutuun. (2) Napsauta [Apply] (Sovella). 6. Kirjaudu ulos projektorin järjestelmänhallintasivuilta napsauttamalla Logout (Kirjaudu ulos). 62

63 Projektorin järjestelmänhallintasivujen kaikkien asetusten alustaminen 1. Kirjaudu projektorin järjestelmänhallintasivuille kohdan Kirjautuminen projektorin järjestelmänhallintasivuille langattomalla LAN-yhteydellä (sivu 53) ohjeiden mukaan. 2. Napsauta vasemmanpuoleisessa ikkunassa Initialize Settings (Alusta asetukset). Initialize Settings (Alusta asetukset) -sivu avautuu. 3. Napsauta [Apply] (Sovella). Näyttöön tulee valintaikkuna, jossa kysytään, haluatko käynnistää projektorin uudelleen. 4. Käynnistä projektori uudelleen ja palauta alkuperäiset asetukset napsauttamalla [OK]. Peruuta projektorin uudelleenkäynnistys nollaamatta asetuksia napsauttamalla [OK]-painikkeen sijasta [Peruuta]. Asetukset nollataan ja projektori käynnistetään uudelleen, kun [OK]-painiketta painetaan. LAN-yhteys projektorin ja tietokoneen välillä katkaistaan tällöin. Tietojen antaminen Crestron-ohjaimeen yhdistämistä varten (vain XJ-M-sarja) 1. Kirjaudu projektorin järjestelmänhallintasivuille kohdan Kirjautuminen projektorin järjestelmänhallintasivuille langattomalla LAN-yhteydellä (sivu 53) tai kohdan Kirjautuminen projektorin järjestelmänhallintasivuille langallisella LAN-yhteydellä (sivu 54) ohjeiden mukaan. 2. Napsauta vasemmanpuoleisessa ikkunassa Crestron Control (Crestron-ohjaus). 3. Anna alla luetellut tiedot avautuvalla Crestron Control (Crestron-ohjaus) -sivulla. IP Address (IP-osoite): Anna Crestron-ohjaimen IP-osoite. IP ID (IP-tunnus): Anna Crestron-ohjaimen IP-tunnus. Port (Portti): Anna porttinumero, jota käytetään tiedonsiirrossa Crestron-ohjaimen kanssa (yleensä 41794). 4. Ota projektorissa antamasi asetukset käyttöön napsauttamalla [Apply] (Sovella). 5. Kirjaudu ulos projektorin järjestelmänhallintasivuilta napsauttamalla Logout (Kirjaudu ulos). Uloskirjautuminen projektorin järjestelmänhallintasivuilta Napsauta Logout (Kirjaudu ulos) verkkoselainikkunan oikeasta yläkulmasta. Projektorin ensimmäinen järjestelmänhallintasivu avautuu uudelleen. 63

64 Projektorin hallitseminen etäisesti LAN-yhteyden kautta Seuraavilla toimenpiteillä voidaan hallita projektoria tietokoneella tai jollakin muulla ulkoisella laitteella LAN-yhteyden kautta. Projektorin hallitseminen etäisesti LAN-yhteydellä liitetystä tietokoneesta 1. Kirjaudu projektorin järjestelmänhallintasivuille kohdan Kirjautuminen projektorin järjestelmänhallintasivuille langattomalla LAN-yhteydellä (sivu 53) ohjeiden mukaan. 2. Napsauta vasemmanpuoleisessa ikkunassa Control Panel (Ohjauspaneeli). Control Panel -sivu avautuu. Projektorin etähallintakohteet on merkitty edellä punaisin kehyksin. Lisätietoja näistä kohteista on kohdassa Control Panel (Ohjauspaneeli) -sivun etähallintakohteet. Lisätietoja muista kuin yllä olevista kohteista (Network Settings [Verkkoasetukset] -kohteet) on kohdassa Control Panel (Ohjauspaneeli) -sivun verkkoasetusten määrittäminen (sivu 59). 64

65 3. Kun olet tehnyt etähallintatoimet, kirjaudu ulos projektorin järjestelmänhallintasivuilta napsauttamalla Logout. Huomautus XJ-M-sarjan projektorit tukevat seuraavia ulkoisia laitteita ja komentoja. Ulkoiset laitteet ja komennot Kaikki PJLink Class1 -komennot (versio 1.00) Crestron Electronics -ohjaimen ja -ohjelmiston (RoomView ) komennot AMX Device Discovery Katso kohtaa:

66 Control Panel (Ohjauspaneeli) -sivun etähallintakohteet Ryhmä Kohta Kuvaus Refresh (Päivitä) -painike Päivitä näytön tiedot napsauttamalla tätä. Projector Status (Projektorin tila) Projector Control (Projektorin hallinta) Projector Status (Projektorin tila) Error Info (Virhetiedot) Power Off (Virran katkaisu) -painike Power On (Virran kytkentä) -painike (vain XJ-M-sarja) Input (Tulo) 3D (vain XJ-M-sarja) Color Mode (Väritila) Blank (Tyhjä) Aspect Ratio (Kuvasuhde) Brightness (Kirkkaus) Contrast (Kontrasti) ECO Mode (Ekotila) Audio Volume (Äänenvoimakkuus) Mute Audio (Vaimenna ääni) Audio Out (Äänilähtö) Initialize (Alusta) -painike Näyttää projektorin nykyisen tilan merkinnällä ON (Päällä) tai Standby (Valmiustila). Näyttää jonkin seuraavista: No Error (Ei virhettä): Toimii normaalisti. Temperature Error (Lämpötilavirhe): Tapahtui lämpötilavirhe. Fan Error (Tuuletinvirhe): Tapahtui tuuletinvirhe. Light Error (Valovirhe): Tapahtui valoyksikkövirhe. Other Error (Muu virhe): Tapahtui jokin muu kuin edellä mainittu virhe. Katkaise projektorin virta napsauttamalla tätä. Kytke projektorin virta tästä. Tätä toimintoa tuetaan vain, kun Remote On (Etäkäyttö käytössä) -asetukseksi on valittu Enable (Ota käyttöön). Määrittää tulolähteen. Siirry 3D-tulotilaan tai poistu siitä napsauttamalla tätä. Määrittää väritilan. Jos asetukseksi valitaan ON (Päällä), kuvan näyttö tulolähteestä estetään väliaikaisesti. OFF (Pois) -asetuksella kuva heijastetaan tulolähteestä. Muuttaa heijastetun kuvan kuvasuhdetta. Näppäile arvo ruutuun ja napsauta sitten [Apply] (Sovella) -painiketta. Projektorin Brightness (Kirkkaus) -asetus muuttuu arvon mukaan. Näppäile arvo ruutuun ja napsauta sitten [Apply] (Sovella) -painiketta. Projektorin Contrast (Kontrasti) -asetus muuttuu arvon mukaan. Siirtää projektorin Ekotilaan. Näppäile arvo ruutuun ja napsauta sitten [Apply] (Sovella) -painiketta. Äänenvoimakkuuden asetus muuttuu arvon mukaan. Määrittää vaimennusasetuksen. Ääni toistetaan, kun tämän kohdan asetuksena on OFF (Pois), ja vaimennetaan, kun ON (Päällä) valitaan. Määrittää äänentoiston joko projektorin kaiuttimesta tai äänen lähtöliitännästä. Speaker: ääni toistetaan kaiuttimesta. Line: ääni toistetaan AV-liitännästä (XJ-A-sarja) tai AUDIO OUT -liitännästä (XJ-M-sarja). Palauta kaikki verkkoprojisointiohjauskohteet, paitsi Projector Status (Projektorin tila), niiden alkuperäisiin tehdasasetuksiin napsauttamalla tätä. 66

67 Projektorin Tiedoston katselu -toiminnot Tässä osiossa selvitetään, miten projektorin sisäisen muistin tiedostoja ladataan ja olemassa olevia tiedostoja poistetaan verkkoselaimella. Tässä on myös tietoja Tiedoston katselu -toiminnoista, jotka voidaan tehdä verkkoselaimella. Tiedoston lataaminen projektorin sisäiseen muistiin Joudut kirjautumaan Transfer File (Siirrä tiedosto) -sivulle, jotta voit ladata tiedoston projektorin sisäiseen muistiin. Kirjautuminen Transfer File (Siirrä tiedosto) -sivulle Jos projektorin ja tietokoneen välillä on langaton LAN-yhteys, voit tehdä Network Connection -toimet tietokoneessa ja kirjautua Transfer File (Siirrä tiedosto) -sivulle. Voit kirjautua suoraan Transfer File (Siirrä tiedosto) -sivulle langallisella LAN-yhteydellä ilman Verkkoyhteys-sovellusta XJ-M-sarjan projektorilla. Transfer File (Siirrä tiedosto) -sivulle kirjautuminen langattomalla LAN-yhteydellä 1. Yhdistä tietokone projektoriin langattomalla LAN-yhteydellä tekemällä jonkin seuraavista toimista. Langattoman LAN-yhteyden luominen projektorin yksinkertaisen yhteyden SSID-tunnuksen avulla ja projisoiminen (sivu 12), vaiheet 1 9 Langattoman LAN-yhteyden luominen projektorin yleisen SSID-tunnuksen avulla ja projisoiminen (sivu 15), vaiheet 1 11 Langattoman LAN-yhteyden luominen käyttäjän SSID-tunnuksen avulla ja projisoiminen (sivu 22), vaiheet 1 11 (käyttäjän SSID jo luotu). 2. Napsauta Network Connection -ikkunassa toimintovalikon painiketta ja sitten avautuvassa valikossa [Admin Screen] (Järjestelmänvalvojan näyttö). Toimintovalikon painike Tietokoneen verkkoselain käynnistyy ja näyttää projektorin pääsivun. 67

68 3. Napsauta vasemmanpuoleisessa ikkunassa Transfer File (Siirrä tiedosto). Näppäile salasana avautuvaan salasanaikkunaan. Oletussalasana on admin. 4. Napsauta [Login] (Kirjaudu) -painiketta. Jos kirjautuminen käynnistyy normaalisti, näyttöön tulee Transfer File (Siirrä tiedosto) -sivu. 68

69 Transfer File (Siirrä tiedosto) -sivulle kirjautuminen langallisella LAN-yhteydellä (vain XJ-M-sarja) Katso Kirjautuminen projektorin järjestelmänhallintasivuille langallisella LAN-yhteydellä (sivu 54). Napsauta toimenpiteen vaiheessa 6 Transfer File (Siirrä tiedosto) -valintaa Projector Admin (Projektorin järjestelmänhallinta) -valinnan sijasta. Huomaa, että oletussalasana on admin. Uloskirjautuminen Transfer File (Siirrä tiedosto) -sivulta Napsauta Logout (Kirjaudu ulos) verkkoselainikkunan oikeasta yläkulmasta. Projektorin ensimmäinen järjestelmänhallintasivu avautuu uudelleen. Transfer File (Siirrä tiedosto) -sivun kirjautumissalasanan muuttaminen Tärkeää Seuraaviin toimiin tarvitaan kirjautumisoikeudet projektorin järjestelmänhallintaan. 1. Kirjaudu projektorin järjestelmänhallintasivuille kohdan Kirjautuminen projektorin järjestelmänhallintasivuille langattomalla LAN-yhteydellä (sivu 53) ohjeiden mukaan. 2. Napsauta vasemmanpuoleisessa ikkunassa Change Passwords (Muuta salasanoja). Change Passwords (Muuta salasanoja) -sivu avautuu. 3. Näppäile enintään kahdeksanmerkkinen uusi salasana kohdan Transfer File (Siirrä tiedosto) ruutuihin New Password (Uusi salasana) ja Reinput Password (Näppäile salasana uudelleen). Anna sama salasana kumpaankin ruutuun. 4. Napsauta [Apply] (Sovella). 5. Kirjaudu ulos projektorin järjestelmänhallintasivuilta napsauttamalla Logout (Kirjaudu ulos). 69

70 Tuetut toimet käyttäjän ollessa kirjautuneena Transfer File (Siirrä tiedosto) -sivulla Kun haluat tehdä tämän: Lataa tiedosto projektorin sisäiseen muistiin. Tiedostojen ja/tai kansioiden poistaminen projektorin sisäisestä muistista Luo kansio paraikaa näytetyn kansion sisälle. Suorita tämä toimenpide: (1) Napsauta [Browse] (Selaa) tai [Select File] (Valitse tiedosto). Avaa tiedosto -valintaikkuna avautuu. (2) Napsauta ladattavaa tiedostoa (vain yhtä). Voit ladata tiedostoja, joiden toistoa projektorin Tiedoston katselu -sovellus tukee (JPEG, PNG, GIF, BMP, AVI, MOV, MP4, ECA, PtG, PDF). (3) Napsauta [Avaa]. Avaa tiedosto -valintaikkuna sulkeutuu ja edellisessä vaiheessa 1 valitun tiedostonimen oikealle puolelle ilmestyy painike. (Painikkeen todellinen sijainti vaihtelee käytetyn verkkoselaimen mukaan.) (4) Lataa valittu tiedosto napsauttamalla [Upload] (Lataa). File transfer in progress (Tiedostonsiirto käynnissä) näkyy sivun vasemman yläkulman Status (Tila) -rivillä, kun tiedostoa siirretään. Tilaksi muuttuu Complete (Valmis), kun siirto on valmis. (1) Valitse poistettavien tiedostojen ja/tai kansioiden valintaruudut tiedostoluettelossa. Voit valita enintään kymmenen valintaruutua kerrallaan. (2) Poista kaikki tiedostot ja/tai kansiot, joiden valintaruutu on merkitty, napsauttamalla [Delete File/Folder] (Poista tiedosto/kansio). (3) Poista napsauttamalla avautuvasta vahvistusikkunasta [OK] tai peruuta toiminto poistamatta mitään napsauttamalla [Peruuta]. (1) Napsauta. (2) Kirjoita avautuvaan valintaikkunaan nimi, jonka haluat antaa kansiolle, ja napsauta sitten [OK]. 70

71 Projektorin Tiedoston katselu -toiminnot Tässä osiossa esitellään painiketoiminnot, joilla voidaan tehdä Tiedoston katselu -toimintoja tietokoneen verkkoselaimella. Viewer Control (Katselun ohjaus) -sivun näyttäminen Jos projektorin ja tietokoneen välillä on langaton LAN-yhteys, voit tehdä Network Connection -toimet tietokoneessa ja näyttää Viewer Control (Katselun ohjaus) -sivun antamatta salasanaa. Voit kirjautua suoraan Viewer Control (Katselun ohjaus) -sivulle langallisella LAN-yhteydellä ilman Verkkoyhteys-sovellusta XJ-M-sarjan projektorilla. Viewer Control (Katselun ohjaus) -sivun näyttäminen langattoman LAN-yhteyden kautta 1. Yhdistä tietokone projektoriin langattomalla LAN-yhteydellä tekemällä jonkin seuraavista toimista. Langattoman LAN-yhteyden luominen projektorin yksinkertaisen yhteyden SSID-tunnuksen avulla ja projisoiminen (sivu 12), vaiheet 1 9 Langattoman LAN-yhteyden luominen projektorin yleisen SSID-tunnuksen avulla ja projisoiminen (sivu 15), vaiheet 1 11 Langattoman LAN-yhteyden luominen käyttäjän SSID-tunnuksen avulla ja projisoiminen (sivu 22), vaiheet 1 11 (käyttäjän SSID jo luotu). 2. Napsauta Network Connection -ikkunassa toimintovalikon painiketta ja sitten avautuvassa valikossa [Admin Screen] (Järjestelmänvalvojan näyttö). Toimintovalikon painike Tietokoneen verkkoselain käynnistyy ja näyttää projektorin pääsivun. 71

72 3. Napsauta vasemmanpuoleisessa ikkunassa Viewer Control (Katselun ohjaus). Alla esitetty Viewer Control (Katselun ohjaus) -sivu avautuu ja projektori käynnistää Tiedoston katselu -päänäytön projisoimisen. Lisätietoja toiminnoista, jotka ovat käytettävissä tässä vaiheessa, on kohdassa Viewer Control (Katselun ohjaus) -sivun toiminnot (sivu 72). Kun Tiedoston katselu -sovellusta projisoidaan, näillä painikkeilla voidaan tehdä samat toiminnot kuin projektorin mukana toimitetun kaukosäätimen vastaavilla painikkeilla. Viewer Control (Katselun ohjaus) -sivun näyttäminen langallisella LAN-yhteydellä (vain XJ-M-sarja) Katso Kirjautuminen projektorin järjestelmänhallintasivuille langallisella LAN-yhteydellä (sivu 54). Napsauta toimenpiteen vaiheessa 6 Viewer Control (Katselun ohjaus) -valintaa Projector Admin (Projektorin järjestelmänhallinta) -valinnan sijasta. Palaaminen projektorin ensimmäiselle sivulle Viewer Control (Katselun ohjaus) -sivulta Napsauta CASIO Projector verkkoselainikkunan vasemmasta yläkulmasta. Viewer Control (Katselun ohjaus) -sivun toiminnot Kun haluat tehdä tämän: Käynnistä Tiedoston katselu -sivun projisointi. Tee tiedoston katselun etähallintatoimintoja. Poistu Viewer Control (Katselun ohjaus) -sivulta ja palaa projektorin ensimmäiselle sivulle. Suorita tämä toimenpide: Napsauta [Start Viewer] (Käynnistä Katselu-ohjelma). Napsauta haluttuja painikkeita kohdassa [Start Viewer] (Käynnistä Katselu-ohjelma). Näppäimet toimivat samalla tavalla kuin projektorin kaukosäätimen vastaavat näppäimet. Lisätietoja Tiedoston katselu -toiminnoista on Käyttäjän oppaan kohdassa Projisointi Tiedoston katselu -toiminnolla. Napsauta [EXIT]* (Poistu). * Tiedoston katselu -sivu ei sulkeudu, jos painat [EXIT] sen projisoinnin aikana. 72

73 Liite Ohjatun varmennetoiminnon käyttäminen Voit kopioida Network Connection -sovelluksen ohjatulla Network Connection -varmennetoiminnolla USB-muistitikulle. Tehtyäsi tämän voit käyttää Network Connection -sovellusta tietokoneessa, johon sitä ei ole asennettu, kytkemällä USB-muistitikun (nimeltä USB-varmennus ) tietokoneen USB-porttiin. USB-varmennuslaitteiden käyttöä suositellaan, kun projektori liitetään useisiin tietokoneisiin. Network Connection -sovelluksen asentaminen USB-muistitikulle Tärkeää Kun asennat Network Connection -sovelluksen USB-muistitikulle seuraavilla toimenpiteillä, USB-muistitikun juurihakemistoon luodaan tiedosto nimeltä autorun.inf (Network Connection -sovelluksen automaattisen käynnistyksen tiedosto). Jos USB-muistitikun juurihakemisto jo sisältää samannimisen tiedoston, olemassa olevan tiedoston nimeen lisätään pääte.bak tai kolmilukuinen numero (esim..001 tai.002). Kun asennat Network Connection -sovelluksen USB-muistitikulle seuraavilla toimenpiteillä, USB-muistitikun nimeksi tulee USB-varmennus ja kuvakkeeksi. 1. Napsauta Network Connection -ikkunassa toimintovalikon painiketta ja sitten avautuvassa valikossa [Token Wizard] (Ohjattu varmennetoiminto). Näyttöön ilmestyy ohjattu varmennetoiminto. 2. Napsauta [Next>]. USB-asemien valintanäyttö tulee näkyviin. Jos tietokoneeseen ei ole liitetty USB-muistitikkua, viesti USB memory could not be detected (USB-muistia ei havaittu) ilmestyy näyttöön. Kytke USB-muistitikku tässä tapauksessa ja odota, kunnes sen aseman nimi ilmesyy USB Drive -ruutuun. 3. Jos tietokoneeseen on liitetty useita USB-muistitikkuja, napsauta USB Drive (USB-asema) -ruudun oikealla puolella olevaa [ ]-painiketta ja valitse asema, johon haluat asentaa Network Connection -sovelluksen. 73
