buffalo Suomenkielinen käyttöohje F I N rev. 007

Transkriptio

1 buffalo TM Suomenkielinen käyttöohje 2010 R82 /S. ll rights reserved. The R82 logo and the uffalo are registered trademarks of R82 /S rev. 007

2 SSÄLLYS Turvallisuus... 4 Työkalut... 4 Kunnossapito... 4 Takuu... 5 Käyttövalmiiksi... 5 Hihnat & jalkatuet... 6 Kantapäätuki, "ankanjalka" ja alustan jatke... 6 Leukatuki ja sivutuet... 7 Haarakiila... 7 Pääntuki nenäaukolla... 7 Polvituet... 8 Sivuun kään-tyvät polvituet... 8 Lisätyyny... 9 Selkätuki... 9 Pöytä Käsikallistus Sähkötoimisen kallistuksen asentaminen 1/ Sähkötoimisen kallistuksen asentaminen 2/ Tuotteen tunnistus Mitat Tekniset tiedot Valmistaja Jakelija Hoito ja kunnossapito

3 ULO Onnittelut uffalon hankinnan johdosta. uffalo on kallistettava seisontateline R82:lta. Olemme vakuuttuneita, että se tulee täyttämään kaikki odotuksenne. uffalo on kehitetty turvallisuudeltaan ja käyttökelpoisuudeltaan optimaaliseksi. uffalo on tarkoitettu ainoastaan sisäkäyttöön tasaisella, viettämättömällä pinnalla. Tämä käyttöohje on tehty avuksi uffalon hyödyntämisessä mahdollisimman täydellisesti. 3

4 TURVLLSUUS uffalo on saanut CE-merkinnän. Tämä varmistaa sen täyttävän kaikki relevantit eurooppalaiset turvavaatimukset. Tämän tuotteen kestoikä on 5 vuotta sen ollessa päivittäisessä käytössä. Tämän jälkeen tuote on kunnostettava (R82:n toimesta) käyttöiän pidentämiseksi. Kytke jarrut päälle ennen käyttäjän asettamista kallistuspöydälle. Parhaan hallinnan saavuttamiseksi aseta käyttäjä kallistuspöydälle pöydän ollessa vaakasuorassa. Käyttäjä on kiinnitettävä tukevasti ennen kallistamista pystyasentoon. Poistakaa CE-merkintä, jos tuotteeseen tehdään rakenteellisia muutoksia tai käytetään muita kuin alkuperäisiä R82-varaosia. Käyttäjä on aina kiinnitettävä tukevasti KKLL kiinnitysvälineillä (). Älä milloinkaan jätä lasta ilman valvontaa tähän tuotteeseen. Varmista jatkuva valvonta aikuisen toimesta. Tuotteen väärä käyttö voi aiheuttaa vakavan vamman käyttäjälle. Varmista, että kaikki kiinnitykset ja säädöt on sijoitettu ja tehty oikein ja tarkista ne ennen joka käyttöä. Emme suosittele uffalon siirtämistä lapsen ollessa siinä pitkiä matkoja, mattojen välisten liitosten yli, epätasaisten pintojen yli tai ulkosalla. Jos käyttäjän paino on lähellä maksimikuormaa tai hän tekee paljon hallitsemattomia liikkeitä, tulee harkita kallistustoiminnon tangon () vahvistamista kokojen 2 ja 3 osalta. TYÖKLUT Käytä mukana toimitettavaa 6 mm:n kuusiokoloavainta tässä käyttöohjeessa kuvattujen säätöjen tekemiseen. KUOSSPTO uffalo toimii ilman huoltoa, mutta on suositeltavaa puhdistaa alusta ajoittain. Älä käytä klooria tai denaturoitua alkoholia sisältäviä puhdistusaineita. vustajan tulee tarkistaa ja voidella kääntyvät osat ajoittain. Suosittelemme synteettisen teflonöljyn käyttämistä. Älä altista kaasujousta paineelle, korkeille lämpötiloille tai puhkeamiselle. inostaan valtuutettu R82-henkilöstö saa tehdä säätöjä, joita ei kuvata tässä käyttöohjeessa. 4

5 TKUU R82:lla on materiaali- ja valmistusviat kattava 2 vuoden vuoden sekä metallirungon rikkoutumisen viallisen hitsauksen seurauksena kattava 5 vuoden vakuu.takuu voi raueta, jos asiakas laiminlyö velvollisuutensa huoltaa ja/tai pitää kunnossa päivittäin toimittajan ja/tai käyttöohjeessa mainittujen ohjeiden mukaan ja annettuja huoltovälejä noudattaen. Lisätietoja on R82-sivustossa. Takuu pysyy voimassa vain, jos R82:n tuotetta käytetään sen ostomaassa ja jos tuote voidaan tunnistaa sen sarjanumeron perusteella. Takuu ei kata tapaturmavahinkoja eikä väärinkäytön tai laiminlyönnin aiheuttamia vaurioita. Takuu ei kata normaalin kulumisen vuoksi määrävälein vaihdettavia osia. Takuu raukeaa, jos käytetään muita kuin R82:n alkuperäisiä osia tai tarvikkeita tai jos muu kuin R82:n valtuutettu edustaja tai R82: tuotteita korjaamaan kouluttama henkilö korjaa tuotteen tai tekee siihen muutoksia. R82 varaa itselleen oikeuden tarkastaa tuotteen ja sen asiakirjat ennen takuuhuollon antamista sekä oikeuden päättää, korjataanko tuote vai vaihdetaanko se uuteen. siakkaan velvollisuus on palauttaa tuote takuuhuoltoa varten sen ostopaikkaan. Tämän takuun myöntää R82 tai sen jälleenmyyjä. KÄYTTÖVLMKS uffalo toimitetaan osissa ja kokoontaitettuna tilan säästämiseksi kuljetuksen aikana. oudata alla olevia ohjeita uffalon saattamiseksi käyttövalmiiksi. * osta seisontateline pois laatikosta ja poista muovipussi. Jalkalaudat ja hihnat ovat pienen laatikon sisällä. * senna jalkalaudat pystytankoihin ja kiristä sivuilla olevilla vivuilla (). * Kiinnitä hihnat pohjalevyn molemmilla puolilla oleviin aukkoihin. Kiristä sormiruuveilla (). * Kallista uffalo haluttuun asentoon. Katso sivulla 11 olevaa ohjetta. uffalo on nyt käyttövalmis. 5

6 HHT & JLKTUET Hihnojen korkeus on säädettävissä. Käytä sivussa olevaa vipua (). Säädä jalkatukien korkeus () ja kallistus (C) kuvassa esitetyllä tavalla mustia vipuja käyttäen. C KTPÄÄTUK, "KJLK" J LUST JTKE C Kantapäätuki () ja ankanjalka () kiinnitetään samalla tavalla. e asetetaan jalkalaudoissa oleviin rakoihin kuvassa esitetyllä tavalla ja kiristetään vivulla. lustan jatkeen asentaminen (C): 1. Poista tulppa ja irrota pyörä. 2. Työnnä jatkekappale sisään. 3. Kiristä jatkekappale ja pyörä ruuveilla. 4. Pane tulppa takaisin paikalleen. 6

7 LEUKTUK J SVUTUET senna leukatuki pitkiin tankoihin kuvassa esitetyllä tavalla. Kiristä huolellisesti (). Sivutuet. seta kannattimet uriin kuvasa esitetyllä tavalla () ja kiristä halutulle korkeudelle kuusiokoloavaimella (C). seta sitten sivutuet kannattimiin. Säädä sivuttaissuunnassa ja kiristä mustalla vivulla (D). C D HRKL seta haarakiila levyn keskellä olevaan aukkoon. Kiristä takaa kuusiokoloavaimella (). PÄÄTUK EÄUKOLL Pura vanhat kannattimet rintalevyn takaa () 4 mm:n kuusiokoloavaimella (6 mm:n, jos kyseessä uffalo kokoa 3). senna uudet 3-putkiset kannattimet samoihin levyssä oleviin reikiin. seta pääntuen tanko keskimmäiseen putkeen ja kiristä vivulla (). 7

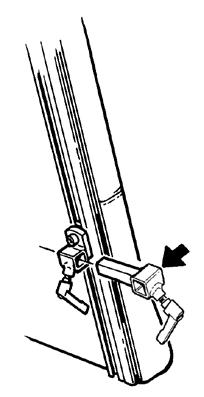

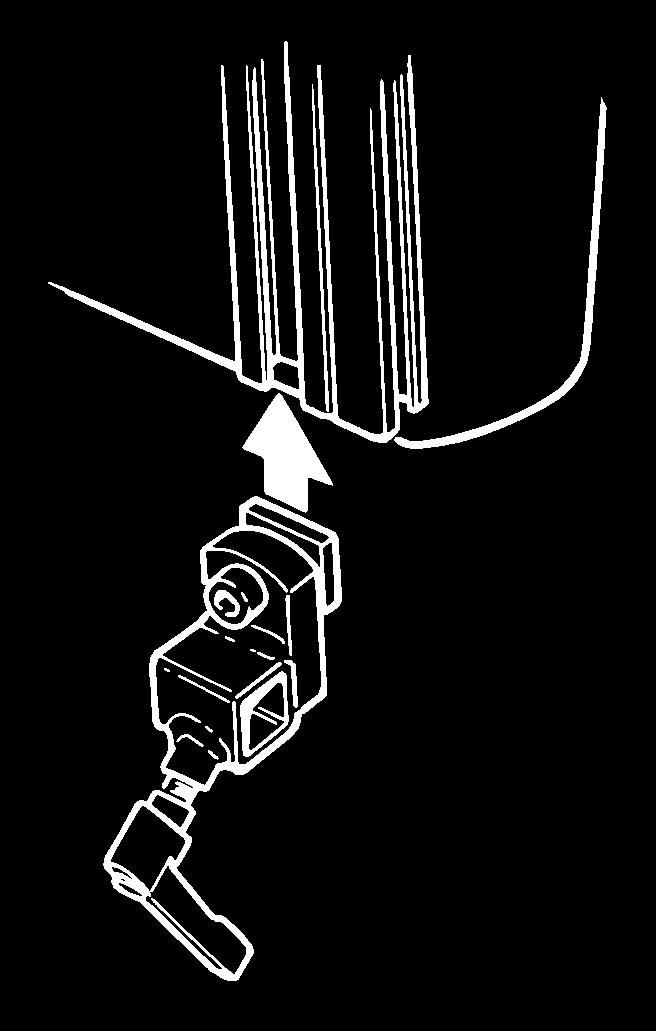

8 POLVTUET seta kannatin uraan () ja kiristä halutulle korkeudelle kuusiokoloavaimella. D seta sitten tanko () kannattimeen ja kiristä vivulla (C). senna polvituen tangot kannattimiin ja kiristä kuusiokoloavaimella. Polvituet ovat säädettävissä sivuttaissuunnassa. Käytä takana olevia sormiruuveja (D). C SVUU KÄÄ- TYVÄT POLVTUET seta kannatin uraan () ja kiristä halutulle korkeudelle. seta sitten tanko () kannattimeen ja kiristä vivulla (C). senna polvituen tangot kannattimiin ja kiristä (D). * Polvitukia voidaan säätää sivuttaisuunnassa vivun (D) avulla. * vaa vipua (D) syvyyssäädön tekemiseksi. * tse polvituet ovat säädettäviä kallistuksen osalta ja sivuttaisuunnassa (E) 4 mm:n kuusiokoloavaimella. * Paina kannattimessa olevaa punaista painiketta () polvitukien kääntämiseksi sivuun. D C vustajan tulee tarkistaa ja voidella kääntöosat ajoittain - vähintään 3 kuukauden välein. E 8

9 LSÄTYYY Poista ylempi vartalotuki. Siirrä kahta pitkää tankoa kuvassa esitetyllä tavalla siten, että voit asentaa sekä jatkopalan että ylävartalotuen. Työnnä tangot lisätyynyn ja vartalotuen kannattimiin. Kiristä vivulla () SELKÄTUK rrota kaksi läpikulkutankoa. seta selkätuen kiinnitystanko ja pane läpikulkutangot takaisin alas ja paikoilleen asennustangon läpi () Kiristä asennustanko läpikulkutankoihin vivuilla. Sovita selkätuen tangot asennustankoon ja kiristä kuusiokoloavaimella (C). Selkätuessa oleva pehmuste on säädettävissä sivuttaisuunnassa (D). Pystytanko pehmusteineen kääntyy ylös ja pois, helpottaen pääsyä uffaloon ja siitä pois. D C 9

10 PÖYTÄ C D Pöydän kiinnittämiseksi poistetaan ensin ylempi vartalotuki. senna pöytä sitten pitkiin läpikulkutankoihin () ja pane ylempi vartalotuki takaisin paikalleen. Säädä korkeus () ja syvyys (C) kuusiokoloavaimella. Käytä mustaa vipua kallistuksen säätämiseksi (D). Pöytä voidaan kääntää ympäri ja käyttää eteenpäin makaaville käyttäjille. Pura vaakasuorat tangot (C) ja asenna ne uudelleen kannattimiin vastakkaiselta puolelta. 10

11 KÄSKLLSTUS uffalo kokoa 1 manuaalisella (käsi-) kallistuksella kääntyy pystysuorasta vaakasuoraan asentoon jalkapoljin () alas painamalla. On tärkeätä tarttua kallistuspöydästä ennen jalkapolkimen painamista ja kallistusta säädettäessä. Kallistuksensäätötoiminto voidaan lukita sen estämiseksi kallistumasta vahingossa. Jalkapolkimen takapuolella oleva pieni metalliosa () voidaan kääntää turvalukon panemiseksi päälle/vapauttamiseksi kaaviossa esitetyllä tavalla. uffalo koko 2 ja 3 manuaalikallistuksella kallistuu pystysuorasta vaaksuoraan asentoon avaamalla vipua (C). Turvalukitus (D) pitää kallituspöydän paikallaan. Pitele kallistuspöydästä ja vedä turvalukko ulos (D). Vapauta turvalukko kun kallistuspöytä on halutussa asennossa. Kristä vipu (C) tiukkaan On tärkeätä tarttua kallistuspöydästä ennen turvalukituksen vapauttamista ja kallistusta säädettäessä. C D 11

12 1 SÄHKÖTOMSE KLLSTUKSE SETME 1/2 Tässä kerrotaan, miten sähkötoiminen kallistus asennetaan tavanomaiseen uffaloon. Sähkötoiminen kallistus on saatavana vain uffalon kokoihin 2 & ) Ohjainkotelon kiinnittämiseksi levy kiinnitetään reikiin. Ohjainlaatikko kiinnitetään sitten levyyn. = virtakaapeli (220 V) = kauko-ohjainkaapeli 2) Pura käsisäätöisen kallistuksen tanko yläosasta kuusiokoloavaimella ja 13 mm:n kiintoavaimella. 3) Pura sitten manuaalisen kallistuksen tanko alhaalta kuusiokoloavaimella ja 13 mm:n kiintoavaimella. 3 12

13 SÄHKÖTOMSE KLLSTUKSE SETME 2/2 4 4) Manuaalisen kallistuksen kannatin on vaihdettava uuteen. 5) seta sähkökallistuksen tanko uuteen kannattimeen kuusiokoloavaimen ja 17 mm:n kiintoavaimen avulla. 6) seta sähkökallistuksen tanko alakannattimeen. Kytke sitten sähkömoottorista ja kauko-ohjaimesta tulevat kaapelit ohjainkoteloon. C = ohjainkotelon kaapeli kun lataaminen: kun kestoiän maksimoimiseksi se on ladattava vähintään 12 tunnin ajan ennen käyttöä. 5 1) Liitä latauslaite pistokkeeseen. 2) kkukotelo alkaa latautua, kun se liitetään latauslaitteeseen. 3) Lataa akku. Optimaalisen hyödyn saamiseksi kallistuksensäätötoiminnosta on akut ladattava joka yö. kkuja ei voida yliladata, mutta niitä ei pidä päästää kokonaan tyhjentymään. Älä jätä käyttäjää yksin siten, että hän pääsee käsiksi kauko-ohjaimeen äläkä jätä kauko-ohjainta muiden lasten ulottuville. Kallistuksen säätäminen on mahdollista lataamisen aikana. 6 C 13

14 TUOTTEE TUSTUS ) Sarjanumero Etiketti sijaitsee rungon oikealla sivulla palkin alapuolella. ) Valmistaja Etiketti sijaitsee rungon oikealla sivulla palkin päällä Dato: elast: kg S: Varenr: Parallelvej 3 DK-8751 Gedved 14

15 1 G H MTT lustan leveys (G) lustan pituus (H) Korkeus, pystysuorassa () Korkeus, vaakas., ilman moott. (1) Korkeus vaakas., moottorilla (1) Korkeus jalkalaudasta Rintalevyn leveys Rintalevyn korkeus Pohjalevyn leveys Pohjalevyn korkeus Kallistus Paino, ilman moott. Paino moottorilla Maksimikuorma Koko 1 Koko 2 Koko 3 cm (tuumaa) cm (tuumaa) cm (tuumaa) 49 (19") 54 (21") 62 (24") 70 (28") 85 (33¼") 111 (44") 85 (33¼") 106 (41¼") 135 (52¾") (23½-24½") 65 (25¼") 72 (28") - 67 (26¼") 74 (28¾") (30-45") (35-53") (49-67") 26 (10¼") 32 (12½") 36 (14") 24 (9¼") 27 (10½") 36 (14") 31 (12") 37 (14½") 46 (18") 44 (17¼") 56 21¾") 81 (31½") kg (42 lb) 23 kg (51 lb) 30 kg (66 lb) - 29 kg (64 lb) 36 kg (79 lb) 50 kg (110 lb) 70 kg (154 lb) 100 kg (220 lb) 15

16 TEKSET TEDOT lusta: Päällinen: kromiteräs tai jauhelakattu teräs tulenkestävällä keinonahalla päällystetty puinen levy tulenkestävällä vaahtomuovilla VLMSTJ JKELJ R82 /S Parallelvej Gedved Tanska Jakelijanne löytyy verkkosivuilta 16

17 HOTO J KUOSSPTO POLYURET Kaikki PU-materiaalista valmistetut osat on usein pyyhittävä liinalla. PYÖRÄT/JRRUT Kuulalaakerit: kuulalaakerit eivät vaadi huoltoa. Pyörien puhdistaminen usein saa ne pyörimään tasaisesti ja jarrut toimimaan optimaalisesti. Jarruissa E tarvita voiteluöljyä. Kuluneet pyörät on vaihdettava uusiin. LUST Kiristä kaikki alustassa olevat ruuvit säännöllisesti, etenkin kun alustaa on säädetty. On myös tärkeätä pitää alusta puhtaana sekä käyttäjän mukavuuden että seisontatelineen kestoiän kannalta. Pese alusta autoshampoolla tai astianpesunesteellä. Mikäli teline on erityisen likainen, voidaan käyttää rasvaliuotinta. TRKSTUS On tärkeätä kiristää kaikki seisontatelineessä olevat ruuvit säännöllisesti. Kaikki lisävarusteiden kiinnittämiseen käytetyt ruuvit on tarkastettava vähintään kerran kuukaudessa. Terävien reunojen välttämiseksi on tärkeätä tarkistaa, että kaikissa kiskonpäissä on päätykappaleet. On myös tärkeätä tarkastaa mahdolliset murtumat tai viat alustassa, PVC-osissa jne. KORJUS Mikäli seisontatelineessänne on vikaa, tulee välittömästi ottaa yhteys myyjään. Viallisia telineitä ei tule käyttää. Mikäli seisontatelineenne tarvitsee kunnostusta tai korjausta, saadaan käyttää vain alkuperäisiä R82-osia. Rikkinäiset lisävarusteet tai varaosat voidaan toimittaa R82:lle korjausta varten. Mikäli vika on perusosissa, on koko alusta palautettava R82:lle korjausta varten. R82 ei ole vastuussa vaurioista tai vammoista, jotka aiheutuvat muiden kuin alkuperäisvaraosien käytöstä tai muiden kuin valtuutettujen henkilöiden tekemistä korjauksista. 17
