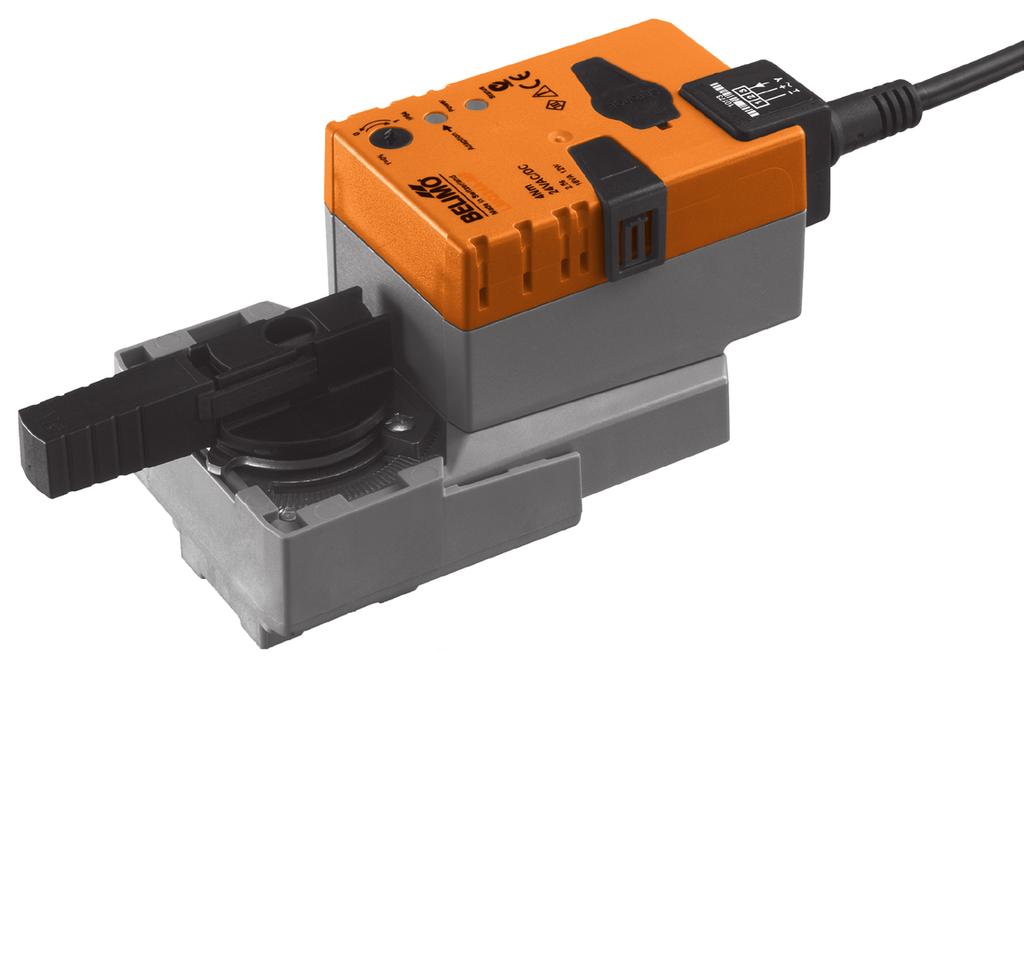

1 ekninen tuote-esite LRQ24A-SR Jännitesäätöinen toimilaite 2- ja 3 -tie säätöpalloventtiileille Vääntömomentti: 4 Nm Nimellisjännite AC/DC 24 V Ohjaus: jännitesäätöinen DC 0-10 V oiminta-alue: DC 2-10 V oiminta-aika 9 s ekniset tiedot urvallisuusohjeet Sähköiset tiedot Nimellisjännite AC 24 V, 50/60 Hz / DC 24 V Nimellinen jännitealue AC 19, ,8 V / DC 21, ,8 V ehontarve Ajo Pito Mitoitus 12 nimellisvääntömomentti 1,5 W 18 VA (I maks ms) Liitäntä Kaapeli 1 m, 4 x 0,75 mm 2 Rinnankytkentä Mahdollista, huomioi tehontarve oimintatiedot Vääntömomentti (nimellinen) Väh. 4 nimellisjännitteellä Ohjaus Ohjausjännite Y oiminta-alue DC V, tulovastus 100 k DC V akaisinkytkentäviesti (Mittausjännite U) DC V, maks. 0,5 ma asakäynti ±5% Käsikäyttö Vaihteiston vapautus painikkeella, voidaan lukita Ajoaika 9 s / 90 oiminta-alueen ja takaisinkytkentäviestin U automaattinen säätö mekaanisen kääntökulman mukaan Adaptointi voidaan käynnistää manuaalisesti painamalla «Adaption» -nappia Pakkokytkentä Äänen tehotaso Asennon osoitus MAX (ääriasento) MIN (ääriasento) ZS (väliasento, vain AC) 52 db (A) Mekaaninen, irrotettavissa = 100% = 0% = 50% urvallisuus Suojausluokka III Pienjännite Kotelointiluokka IP54 kaikissa asennusasennoissa, UL/NEMA 2 EMC CE 2004/108/EC:n mukaan Sertifiointi culus UL A ja UL julkaisujen mukaan sekä CAN/CSA E :02:n mukaan. Noudattaa standardeja IEC/EN ja IEC/EN Käyttötapa yyppi 1 (EN mukaan) Nimellinen syöksyjännite 0,8 kv (EN ) Likaantumisaste 3 (EN ) Ympäristön lämpötila C (ei rajoituksia)! C (Varoitus: käytössä rajoituksia. Ota yhteyttä Belimoon.) Kuljetus-/Varastointilämpötila C Ympäristön kosteus 95% suht.kost., ei kondensoiva (EN ) Huolto Ei tarvitse huoltoa Mitat/Paino Mitat Katso «Mitat» sivulla 3 Paino Noin 950 g! oimilaitteen käyttö on sallittu vain em. käyttötarkoituksiin ja -olosuhteissa. Ei saa käyttää lentokoneissa tai muissa ilmakuljetusaluksissa. Asennuksen saa suorittaa vain koulutettu henkilö. Paikallisia ohjeita ja määräyksiä on noudatettava. 5-LRQ24A-SR fi v Oikeus muutoksiin pidätetään 1 / 2

2 LRQ24A-SR urvallisuusohjeet Ominaisuudet Käyttötapa Jännitesäätöinen toimilaite, AC/DC 24 V, 4 Nm, ajoaika 9 s (jatkuu) oimintasuuntaa saa vaihtaa vain koulutettu henkilö. oimintasuuntaa ei saa vaihtaa jäätymisenestopiirissä. Laitteen saa avata vain valmistajan toimesta. Laite ei sisällä osia, joita käyttäjä voisi korjata tai vaihtaa. Liitäntäkaapelia ei saa irrottaa laitteesta. oimilaitteen adaptointi tulee tehdä käyttöön otettaessa ja jokaisen kääntökulman rajoituksen jälkeen (paina adaptoinnin painiketta) Laitteessa on sähköisiä ja elektronisia osia, joita ei saa hävittää talousjätteiden mukana. Paikallisia ohjeita ja määräyksiä on noudatettava. oimilaitetta ohjataan jänniteviestillä DC V. oimilaite siirtyy ohjausviestiä vastaavaan asentoon. akaisinkytkentäviestiä U voidaan käyttää toimilaitteen asennon % osoitukseen ja muiden toimilaitteiden orjakytkentään. Yksinkertainen asennus Käsikäyttö Säädettävä kääntökulma Erittäin luotettava toiminta oiminta-alue U5 Sulkuasento Yksinkertainen asennus palloventtiiliin yhdellä ruuvilla. Asennustyökalu on integroitu asennonosoittimeen. Asennusasento voidaan valita 90 välein. Käsikäyttö painikkeen avulla on mahdollinen (vaihde kytkeytyy pois päältä niin pitkäksi aikaa, kun painiketta painetaan tai kun se on lukittu). Kääntökulma on säädettävissä mekaanisilla rajoittimilla. oimilaite on ylikuormitussuojattu. Se ei tarvitse erillisiä rajakatkaisijoita ja pysähtyy, kun rajavaste saavutetaan. Venttiilin liike on optimoitu rajoitinrenkaalla. ämä rengas pienentää kääntökulman 95 :sta 90 :een,joten U5 poikkeaa ohjausjännitteestä Y noin 0.3 V kun venttiili suljetaan. oimilaite siirtyy alkuasentoon, kun syöttöjännite kytketään päälle ensimmäisen kerran, esimerkiksi käyttöönoton aikana, tai kun "vaihteistonvapautus"-kytkintä on painettu. ehdasasetus: (kierto vastapäivään) Venttiilin Venttiili toimilaite A AB = 0% Y1 A AB = 100% ämän jälkeen toimilaite siirtyy ohjausjännitteen määrittämään asentoon. Lisävarusteet Kuvaus Sähköiset lisävarusteet Apukytkin S..A S..A.. akaisinkytkentäpotentiometri P..A P..A.. Esite Sähköinen kytkentä Kytkentäkaavio Vakioliitäntä Ylikuormitussuojaus (jäätymisenestopiiri) Huomioi Kytkentä suojamuuntajan kautta. Muita toimilaitteita voidaan kytkeä rinnan. Huomioi tehontarve. oimintasuunnan valintakytkin on peitetty. ehdasasetus: oimintasuunta! Y DC V Säätö säätimellä U DC V Mittausjännite kuittausjännitteelle c d Y DC V Säätö säätimellä oimintasuunta Y1 5 5 c s Venttiilin Venttiili toimilaite Y1 A AB = 100% A AB = 0% Säätötoiminto 2 / X 5-LRQ24A-SR fi v Oikeus muutoksiin pidätetään

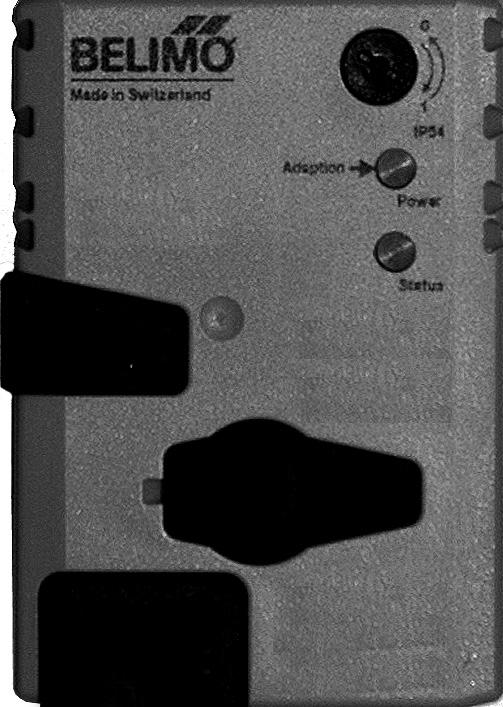

3 LRQ24A-SR Jännitesäätöinen toimilaite, AC/DC 24 V, 4 Nm, ajoaika 9 s Sähköinen kytkentä (jatkuu) Kaapelin pituudet Y U C A = oimilaite C = Ohjausyksikkö L 1 = Belimo liitäntäkaapeli, 1 m (4 x 0.75 mm 2 ) L 2 = Asiakaskohtainen liitäntäkaapeli L tot = Kaapelin maksimipituus Huomioi Jos kytketään useampi toimilaite rinnan, maksimi kaapelipituus tulee jakaa toimilaitteiden määrällä. 5 L 2 L 1 L tot A Sähköjohdon koko L 2 / Maks. kaapelipituus L tot = L 1 + L 2 AC DC Esim. DC 0.75 mm 2 30 m 5 m 1 m (L 1 ) + 4 m (L 2 ) 1.00 mm 2 40 m 8 m 1 m (L 1 ) + 7 m (L 2 ) 1.50 mm 2 70 m 12 m 1 m (L 1 ) + 11 m (L 2 ) 2.50 mm m 20 m 1 m (L 1 ) + 19 m (L 2 ) Mitat (mm) Mittapiirustus R Käytön ohjaimet ja ilmaisimet 1 1 oimintasuunnan kytkin oimisuunnan oimintasuunta muuttuu muutos: Painike ja vihreä LED-näyttö Pois päältä: Ei jännitesyöttöä tai virhettä Päällä: Ajo Painike: Kytkee kääntökulman adaptoinnin päälle, jonka jälkeen laite toimii tavalliseen tapaan 4 3 Painike ja keltainen LED-näyttö Pois päältä: Vakiotoiminta Päällä: Adaptointi- tai synkronointiprosessi käynnissä Painike: Ei toimintaa 4 Vaihteistonvapautuspainike Painike: Vaihde kytketty pois päältä, moottori pysähtyy, käsikäyttö mahdollinen Vapautuspainike: Vaihde kytketty päälle, synkronointi alkaa, laite toimii tavalliseen tapaan arkista jännitelähteen kytkentä a) 2 Pois ja 3 Päällä arkista verkkoliitännät. b) 2 Vilkkuu ja 3 Vilkkuu Mahdollisesti ja on kytketty ristiin. 5-LRQ24A-SR fi v Oikeus muutoksiin pidätetään 3 / X

4 LRQ24A-SR Jännitesäätöinen toimilaite, AC/DC 24 V, 4 Nm, ajoaika 9 s Lisätietoa Muut venttiilien ja toimilaitteiden esitteet Palloventtiilien esitteet oimilaitteiden ja/tai venttiilien asennusohjeet Muut esitteet 4 / 2 5-LRQ24A-SR fi v Oikeus muutoksiin pidätetään

5 LRQ.. / NRQ C A A AB = 100% A AB = 100% B AB = 0% A AB AB B 5 1 A AB = 100% 2 M5-LRQ../NRQ.. v / 2

6 LRQ.. / NRQ.. N L1 Y1 AC 24 V / DC 24 V + LRQ.. NRQ.. AC 24 V / DC 24 V Y U DC (0) V DC V 5 LRQ..-SR NRQ..-SR LRQ..-SZ NRQ..-SZ 2 / 2 M5-LRQ../NRQ.. v
