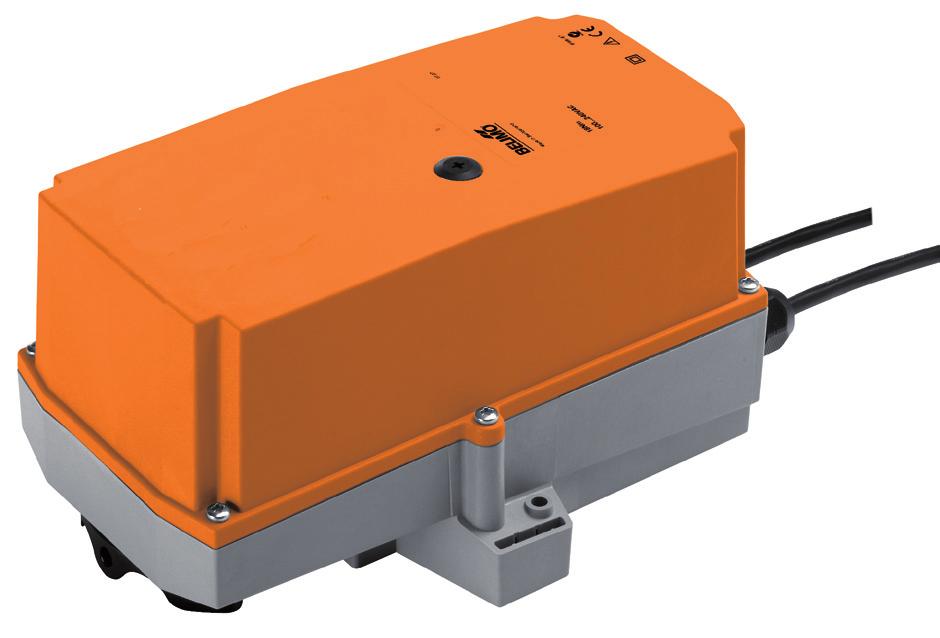

1 ekninen tuote-esite Jännitesäätöinen RobustLine toimilaite ulkoasennuksiin ja teollisuusympäristöön Pellin koko maks. n. m² Nimellisvääntömomentti Nm Nimellisjännite AC V Ohjaus: jännitesäätö DC V... V (oiminta-alue DC V... V) akaisinkytkentäviesti DC V... V Optimaalinen suojaus korroosiolta ja kemiallisilta vaikutteilta, UV -säteilyltä, kosteudelta ja kondensaatiolta ekniset tiedot Sähköiset tiedot Nimellisjännite AC V Nimellisjännitteen taajuus 5/6 Hz Nimellinen jännitealue AC V ehontarve ajossa.5 W ehontarve pidossa W ehontarve 6,5 VA Mitoitus Liitäntä / syöttö Kaapeli m, x.75 mm² (halogeenivapaa) Liitäntä /ohjaus Kaapeli m, 4 x.75 mm² (halogeenivapaa) oimintatiedot Vääntömomentti moottori Min. Nm Ohjausignaali DC... V Ohjausignaali huom. ulovastus kω oiminta-alue DC... V akaisinkytkentäviesti U DC... V akaisinkytkentäviesti U Maks. ma Apujännitesyöttö DC 4 V ±%, maks. ma asakäynti ±5% Moottorin toimintasuunta Kytkimellä / oimintasuunta = V: Kytkimen asennolla (vastapäivään) / (myötäpäivään) Käsikäyttö Vaihteiston vapautus painikkeella, voidaan lukita Kääntökulma Maks. 95 oiminta-aika moottori 5 s / 9 Äänen tehotaso moottori maks. 5 db (A) Akselikiinnitys leiskiinnityspukki... mm Asennon osoitus Mekaaninen, irrotettavissa urvallisuus Suojausluokka IEC/EN II Eristetty Kotelointiluokka IEC/EN IP66 IP67 EMC CE 4/8/EC:n mukaan LV direktiivi CE 6/95/EC:n mukaan oiminta yyppi Nimellinen syöksyjännite / syöttö.5 kv Nimellinen syöksyjännite / ohjaus.8 kv Likaantumisaste 4 mpäristön lämpötila - C... 5 C Kuljetus-/Varastointilämpötila -4 C... 8 C mpäristön kosteus % r.h. Huolto Ei tarvitse huoltoa Paino Paino n.. kg urvallisuusohjeet oimilaitteen käyttö on sallittu vain edellä mainittuihin käyttötarkoituksiin ja edellä mainituissa käyttöolosuhteissa. Ei saa käyttää lentokoneissa tai muissa ilmakuljetusaluksissa. Varoitus: V jännite fi -- Oikeus muutoksiin pidätetään

2 Ilmastoinnin toimilaite, IP66 IP67, jännitesäätöinen, AC V, Nm urvallisuusohjeet Asennuksen saa suorittaa vain ammattihenkilö. Kaikkia paikallisia ohjeita ja määräyksiä on noudatettava. Suojakotelon saa avata säätöä ja huoltoa varten. Suljettaessa tulee varmistaa kotelon tiiveys (katso asennusohje). Kotelon sisällä olevat laitteet saa avata vain valmistajan toimesta. Laite ei sisällä osia, joita käyttäjä voisi korjata tai vaihtaa. Liitäntäkaapelia ei saa irrottaa laitteesta. Pellin tarvitsemaa vääntömomenttia määriteltäessa pitää ottaa huomioon peltivalmistajan ohjeet huomioiden sekä pellin koko että ilman virtausolosuhteet. Laitteessa on sähköisiä ja elektronisia osia, joita ei saa hävittää talousjätteiden mukana. Paikallisia ohjeita ja määräyksiä on noudatettava. iedot kemiallisesta kestävyydestä viittaavat testeihin, joita on tehty raaka-aineille ja valmiille tuotteille, sekä kenttätesteihin. Valmistusmateriaalit voivat altistua ulkoisille olosuhteille (lämpötila, paine, kiinnitys, kemiallisten aineiden vaikutukset jne..), joita ei voida laboratoriotestein tai kenttäkokein simuloida. Käyttökohteita ja suojausta koskevat tiedot ovat täten suuntaa-antavia. Epäselvissä tapauksissa suosittelemme testauksen suorittamista. Näihin tietoihin ei voi vedota oikeudessa. Belimoa ei voi pitää velvollisena takuun myöntämiseen. Valmistusmateriaalien mekaaninen tai kemiallinen kestävyys ei yksinään riitä kertomaan tuotteen sopivuutta käyttökohteeseen. ulenarkojen nesteiden, kuten liuottimien, käyttösäännökset tulee ottaa huomioon. oimilaite ei ole EX -suojattu. Ominaisuudet Kestävyys Käytetyt materiaalit oiminta Asennus Käsikäyttö Haitallisten kaasujen testi EN (Fraunhofer Institut IC / DE) Suolasumutesti EN (Fraunhofer Institut IC / DE) Ammoniakkitesti DIN 596- (Fraunhofer Institut IC / DE) Säätesti IEC668-- (rikon Solutions AG / CH) Desinfiointiaineet (eläinten) (rikon Solutions AG / CH) UV -testi (maahan absortoituva auringonsäteily) EN , EN (Quinel / Zug CH) oimilaitteen kotelo polypropyleeni (PP) Kaapeliholkit / akseliaukko polyamidi (PA) Liitäntäkaapeli FRNC Kiinnityspukki / ruuvit teräs.444 iivisteet EPDM Akselisovite anodisoitu alumiini oimilaitetta ohjataan jänniteviestillä DC... V (toiminta-alue DC V - V). oimilaite ajaa peltiä ohjausviestiä vastaavaan asentoon. Mittausjännite U näyttää pellin asennon... % sähköisesti, ja sitä voidaan käyttää myös ohjausjännitteenä muille toimilaitteille. ksinkertainen asennus suoraan pellin akselille yleiskiinnityspukin avulla. Mukana toimitettavalla kiertymisenestovarmentimella estetään toimilaitteen kiertyminen. Käsikäyttö painikkeen avulla on mahdollinen (vaihde kytkeytyy pois päältä niin pitkäksi aikaa, kun painiketta painetaan tai kun se on lukittu). Säädettävä kääntökulma Kääntökulma on säädettävissä mekaanisilla rajoittimilla. Vakioasetus oimilaitteen kotelon kansi tulee irrottaa, jotta kääntökulmaa voi säätää. Erittäin luotettava toiminta oimilaite on ylikuormitussuojattu. Se ei tarvitse erillisiä rajakatkaisijoita ja pysähtyy, kun rajavaste saavutetaan. fi -- Oikeus muutoksiin pidätetään

3 Ilmastoinnin toimilaite, IP66 IP67, jännitesäätöinen, AC V, Nm Sähköinen kytkentä Huomaa Varoitus: V jännite Muita toimilaitteita voidaan kytkeä rinnan. Huomioi tehontarve. Kytkentäkaavio AC V, jännitesäätöinen SG..4 5 U 5 DC V Kaapelien värit = sininen = ruskea = musta = punainen = valkoinen 5 = oranssi Mitat (mm) Akselin pituus Mittapiirustus L Akselikiinnitys 4... mm mm mm fi -- Oikeus muutoksiin pidätetään

4 NM..P.. / SM..P B NM..P SM..P Nm A 65.8 Nm Ø = mm M-NM..P../SM..P.. v.. /

5 NM..P.. / SM..P.. AC 4 V / DC 4 V S S S S S S...% NM4P.. SM4P.. NM4P-S.. SM4P-S.. NM4PP5.. SM4PP5.. AC... 4 V L L S S S S S S S S S NMP.. SMP.. NMP-S.. SMP-S.....% AC 4 V / DC 4 V U DC V 5 NM4P-SR.. NM4P-MF.. SM4P-SR.. SM4P-MF.. AC... 4 V N L U 5 DC V 5.. SMPSR.. / M-NM..P../SM..P.. v..
