1 SYLINTERIPUTKET JA KROMATUT TANGOT

2 URANIE INTERNATIONAL {Thalachrome} Ranskalainen URANIE INTERNATIONAL on maailman johtava kromattujen tankojen valmistaja. Jatkuva kehitystyö ja investoinnit uudenaikaisimpiin tuotantokoneisiin ovat pitäneet URANIE INTERNATIONAL:n kehityksen kärjessä vuodesta Parasta laatua kaikkiin käyttökohteisiin Kattavasta valikoimasta löytyy aina sopiva tuote sylinterin eri käyttökohteisiin ja olosuhteisiin. Tuotteen valinta alkaa tarvittavista ominaisuuksista: korroosion kesto, iskusitkeys, murtolujuus sekä koneistettavuus. Jokainen tuote käy läpi tarkan laadunvarmistuksen ennen toimitusta. Maailman suurin tuotantokapasiteetti Kuukausittainen kapasiteetti on 3500 tonnia kromattuja tankoja ja 1000 tonnia rullakiillotettua putkea m 2 :n tuotanto- ja varastotilat sijaitsevat Pariisin läheisyydessä Le Meux:ssa. Thalachrome ja Thalatub tuotemerkit Thalachrome ja Thalatub tuotemerkit tunnetaan parhaista tuotteista, nykyaikaisiasta logistiikkajärjestelmästä sekä aattitaitoisesta palvelusta.

3 SYLINTERIPUTKET JA KROMATUT TANGOT Polarputki on toimittanut teräksiä suomalaiseen sylinterinvalmistukseen vuodesta Vuosikyenien kokemuksella olee valinneet kumppaneiksee alan parhaat valmistajat. Edustae Thalachrome-tuotteita, jotka valmistaa maailman suurin kromattujen tankojen valmistaja Uranie International. Varastoie Thalachrome S - 20MnV6 -varsia mitta-alueella Muiden valmistajien peruslaatuihin verrattuna Thalachrome S:n korroosion kesto on ylivertainen, sillä se säilyttää NSS luokka 9 -tason yli kaksi kertaa pidempään kilpaileviin tuotteisiin nähden. Jo Thalachrome S:n ominaisuudet riittävät useimpiin käyttötarkoituksiin. Erityisen vaativiin olosuhteisiin löytyy valikoimastae varmasti sopivat raaka-aineet, oli valmistamanne sylinterin käyttökohde ja olosuhteet mitkä tahansa. Ohessa esitetyn oman varastovalikoimae lisäksi voie tarjota kattavan mitta- ja laatuvalikoiman nopealla toimitusajalla päämiehiee varastoista ympäri Eurooppaa. Tarjoae sahaus-, varastointi- ja logistiikkapalveluita räätälöitynä kunkin asiakkaae omaan tuotantoprosessiin sopivaksi. Kysy lisää myynnistäe: Yhteystiedot tämän esitteen takakannessa ja kotisivuillae THALACHROME kromattu tanko Rakenna vartesi käyttökohteen mukaan 1. Valitse teräs Induktiokarkaisu mahdollinen 2. Valitse korroosion kesto, NSS 10 20MnV6 x Thalachrome S (72h) CF53 x CK 45 x Thalachrome SE 120 (120h) C35 E x 38MnV6 x 42CrMo4V + Thalachrome SE 250 (250h) AISI 304 Thalachrome SE 250C (750h) AISI 431 AISI 329 AISI 420 Putkivarret S355+SR S355+N Induktiokarkaistun tuotteen mallinimeen lisätään I : SI ja SIE Tilauksesta voie toimittaa kromattuja tankoja myös: - iskusitkeydellä min. 27 J -20 C todistuksin:. LRS, DNV, GL, BV ja LRS -luokkiin

4 KROMATUT TANGOT Thalachrome S 216 h NSS luokka 9 Ø Varastoimae Thalachrome S -laatu kattaa useiat käyttökohteet. Kromipinnan paksuus: Ø 16-18, 14 µm min Ø 19,05-160, 20 µm min Toleranssi: Ø 16, ISO f8 Ø , ISO f7 Pinnan karheus: maks. 0,07-0,2 mµ Kromipinnan kovuus: 900 HV 0,1 min Korroosionkestävyys: 216 h NSS luokka 9, 72h NSS luokka 10 Varastoitava teräslaatu: 20MnV6 Suoruus: 0,2 / 1000 Valmistuspituudet: Ø 16, 3-5,6 m Ø 18-30, 4,8-6,85 m Ø , 4,8-7,8 m Suojaus: pahviholkki Ainestodistukset: EN / 3.1 vastaanottotodistus Kontrolloitu rikin määrä (0,02-0,035) parantaa tankojen koneistettavuutta. Thalachrome SE h NSS luokka 9 Ø Thalachrome SE, kun vaaditaan erityisen hyvää korroosion kestoa: meri-ilmasto, altistus tiesuolalle, kaivokset, kausittainen käyttö. Kromipinnan paksuus: 25 mµ min Pinnanlaatu NSS luokka 10 NSS luokka 9 SE h 240 h SE h 408 h SE 250C 750 h 1500 h

5 KROMATUT TANGOT Thalachrome SI ja SIE h NSS luokka 9 Ø Induktiokarkaistu varsi on suunniteltu käyttökohteisiin, joissa varsi altistuu ulkoisille iskuille. Induktiokarkaisussa teräksen pintaan syntyy kova kerros, jonka ansiosta kromin alla oleva teräs ei anna kovissakaan iskuissa periksi ja kromipinta pysyy ehjänä. Teräslaatu CF 53 CK 45 C35 E 38MnV6 20MnV6* * Hitsattava laatu. Pinnankovuus HRC HRC HRC HRC HRC Mitta-alue Karkaisusyvyys 16 0,5 1, ,0 2, ,25 2,5 82, ,0 3,0 Räätälöidyt varret Ø Toimitae käyttökohteen vaatimusten mukaan räätälöityjä paksuja ja pitkiä varsia kaikkiin käyttökohteisiin. Kromipinnan paksuus: mµ, tuplakromiointi Toleranssi: ISO f7 Pinnan karheus: maks. 0,4 mµ Teräslaatu: kaikki yleiset teräslaadut; sekä pyöröt, että putket Suoruus: 0,2 / 1000 Valmistuspituudet: maks. 15 m Pakkaus: puulaatikko Ainestodistukset: EN / 3.1 vastaanottotodistus Pyydettäessä: - tarkempi halkaisijan toleranssi - alhaisempi pinnankarheus

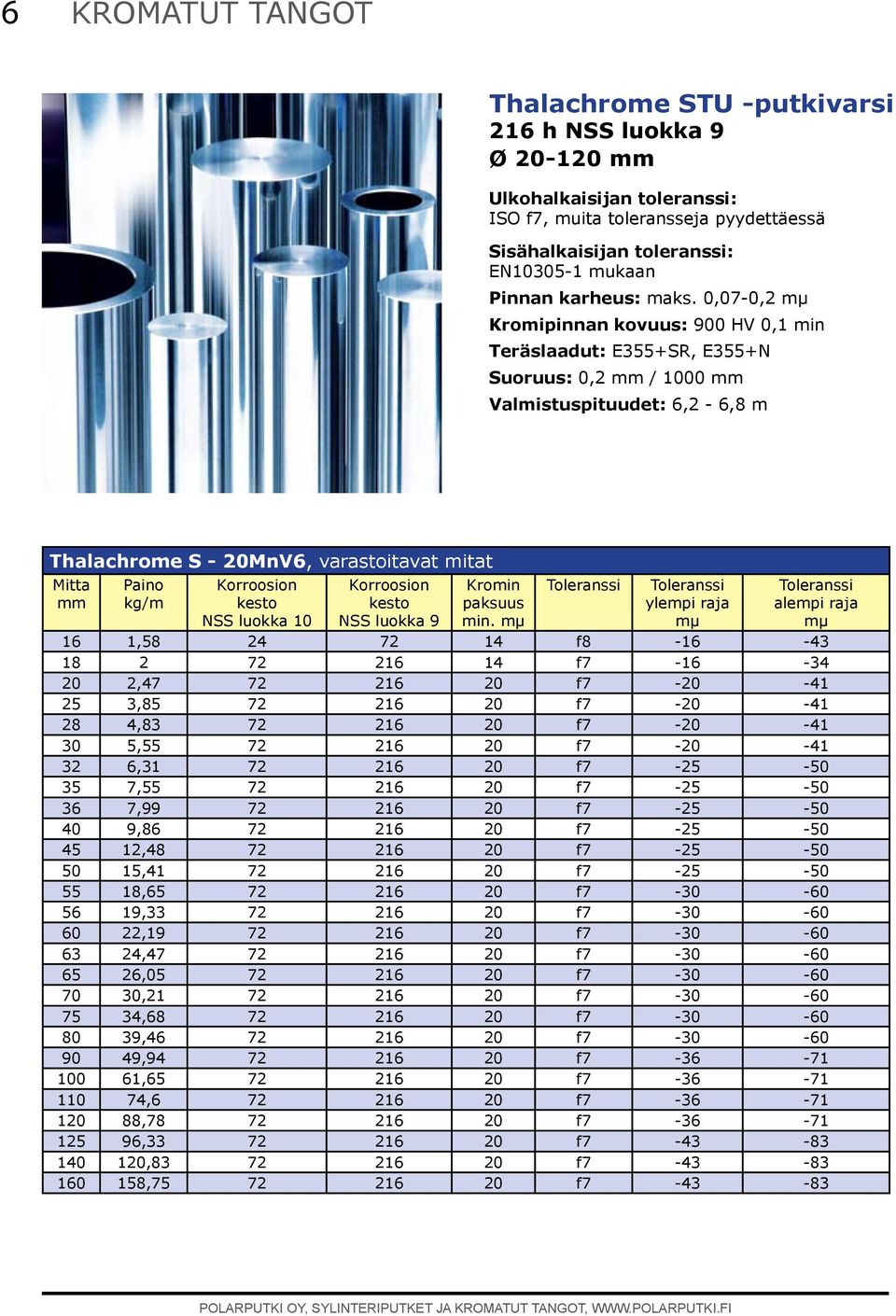

6 KROMATUT TANGOT Thalachrome STU -putkivarsi 216 h NSS luokka 9 Ø Ulkohalkaisijan toleranssi: ISO f7, muita toleransseja pyydettäessä Sisähalkaisijan toleranssi: EN mukaan Pinnan karheus: maks. 0,07-0,2 mµ Kromipinnan kovuus: 900 HV 0,1 min Teräslaadut: E355+SR, E355+N Suoruus: 0,2 / 1000 Valmistuspituudet: 6,2-6,8 m Thalachrome S - 20MnV6, varastoitavat mitat Mitta Paino kg/m Korroosion kesto NSS luokka 10 Korroosion kesto NSS luokka 9 Kromin paksuus min. mµ Toleranssi Toleranssi ylempi raja mµ Toleranssi alempi raja mµ 16 1, f f , f , f , f , f , f , f , f , f , f , f , f , f , f , f , f , f , f , f , f , f , f , f , f , f , f

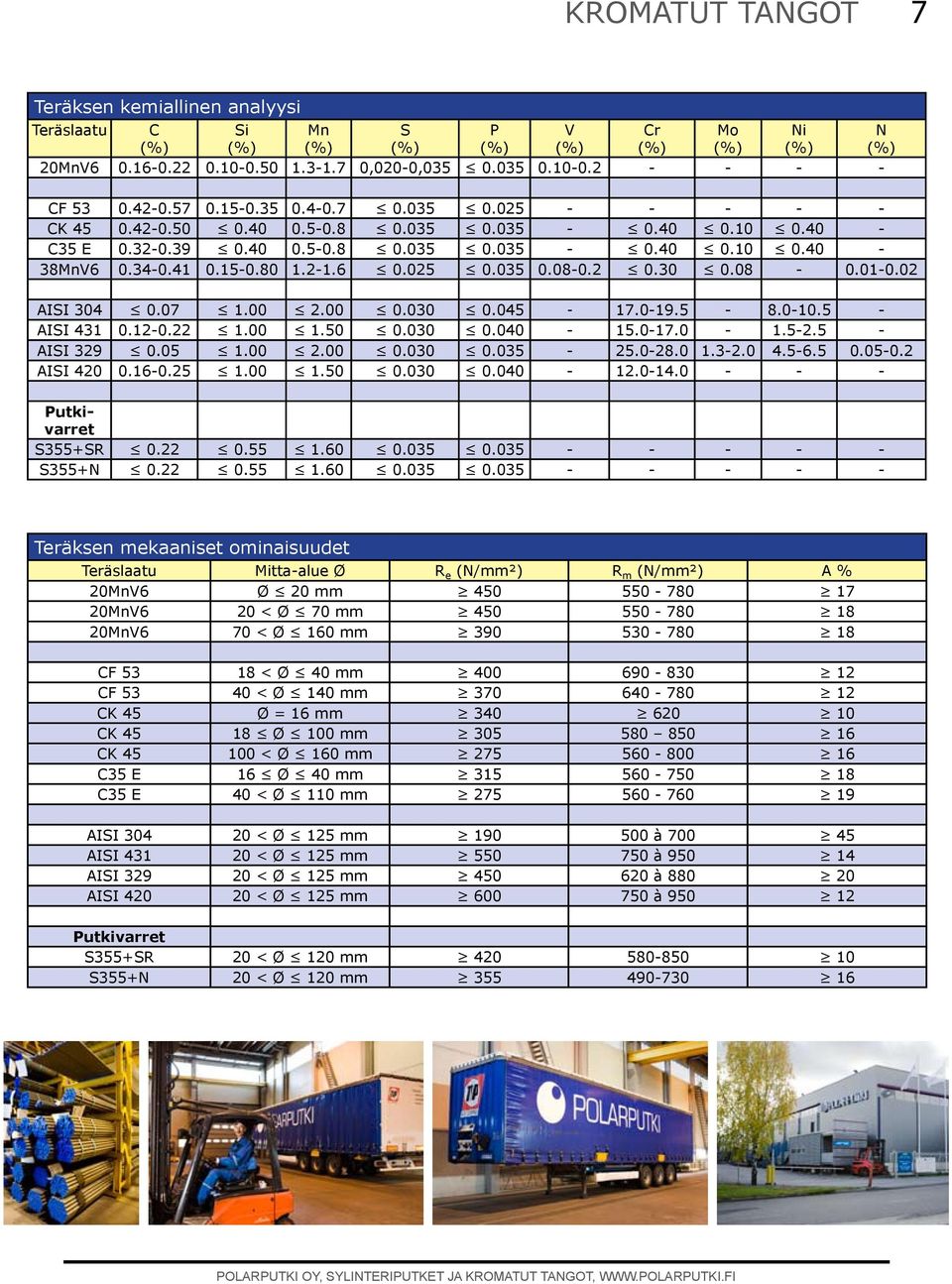

7 KROMATUT TANGOT Teräksen kemiallinen analyysi Teräslaatu C Si Mn S P V Cr Mo Ni N (%) (%) (%) (%) (%) (%) (%) (%) (%) (%) 20MnV ,020-0, CF CK C35 E MnV AISI AISI AISI AISI Putkivarret S355+SR S355+N Teräksen mekaaniset ominaisuudet Teräslaatu Mitta-alue Ø R e (N/²) R m (N/²) A % 20MnV6 Ø MnV6 20 < Ø MnV6 70 < Ø CF < Ø CF < Ø CK 45 Ø = CK Ø CK < Ø C35 E 16 Ø C35 E 40 < Ø AISI < Ø à AISI < Ø à AISI < Ø à AISI < Ø à Putkivarret S355+SR 20 < Ø S355+N 20 < Ø

8 SYLINTERIPUTKET RULLAKIILLOTETUT SYLINTERIPUTKET Valinta vaativiin kohteisiin ja korkeisiin paineisiin: esim. metsäkoneet, maansiirtokoneet ja nosturit. Valinnan mukaan, joko hitsatusta tai saumattomasta putkesta kylmävedetty ja sisäpinnaltaan rullakiillotettu sylinteriputki. Toimitustila SR (stress relieved = jännityksenpoistohehkutettu kylmävetämisen jälkeen). Rullakiillotettu hitsattu sylinteriputki EN , E355+SR ID Ø Seinämäpaksuus: 5 15 Mekaaniset ominaisuudet: - R e min. 520 N/ 2 - R m min. 580 N/ 2 - A% min. 15% Kemiallinen analyysi (maks. %): C=0,22, Si=0,55, Mn=1,60, P=0,025 ja S= 0,025. Valmistaja voi halutessaan lisätä niobia, titaania tai vanadiinia. Näiden seosaineiden pitoisuudet on ilmoitettava. Ulkohalkaisijan toleranssi: ±0,2 - ±0,7 halkaisijasta riippuen. Seinämäpaksuustoleranssi: ±7,5%, mutta kuitenkin enintään ±0,35. Sisähalkaisijan toleranssi: ISO H8 Pinnankarheus: maks. 0,4 mµ Suoruus: 1 / 1000 Pyydettäessä: iskusitkeys min. 27 J -20 C Rullakiillotettu saumaton sylinteriputki EN , E355+SR ID Ø Seinämäpaksuus: 5 22,5 Mekaaniset ominaisuudet: - R e 520 N/ 2 - R m 580 N/ 2 - A% min. 15% Kemiallinen analyysi (maks. %): C=0,22, Si=0,55, Mn=1,60 ja P=0,025. Valmistaja voi halutessaan lisätä niobia, titaania tai vanadiinia. Näiden seosaineiden pitoisuudet on ilmoitettava. Ulkohalkaisijan toleranssi: ±0,15 ±1,2 halkaisijasta riippuen. Seinämäpaksuustoleranssi: ±10% Sisähalkaisijan toleranssi: ISO H8 Pinnankarheus: maks. 0,3 mµ Suoruus: 0,5 / 1000 Pyydettäessä: - korkeampien lujuuksien teräslaaduilla - iskusitkeys min. 27 J -20 C todistuksin

9 SYLINTERIPUTKET Rullakiillotetut sylinteriputket, varastoitavat mitat Sisähalk. Ulkohalk. Seinämäpaksuus Paino kg/m Sisähalk. Ulkohalk. Seinämäpaksuus Paino kg/m 25,00 35,00 5 3, ,00 110, ,95 30,00 40,00 5 4, ,00 112, ,68 30,00 42,00 6 5, ,00 115,00 7,5 19,88 30,00 50, , ,00 120, ,13 32,00 40,00 4 3, ,00 125,00 12,5 34,68 32,00 42,00 5 4, ,00 130, ,54 32,00 45,00 6,5 6, ,00 140, ,18 35,00 45,00 5 4, ,00 120,00 7,5 20,81 35,00 50,00 7,5 7, ,00 125, ,36 40,00 50,00 5 5,55 105,00 130,00 12,5 36,22 40,00 52,00 6 6,81 110,00 120, ,18 40,00 55,00 7,5 8,79 110,00 125,00 7,5 21,73 40,00 60, ,33 110,00 130, ,59 45,00 55,00 5 6,17 110,00 135,00 12,5 37,76 45,00 60,00 7,5 9,71 110,00 140, ,24 45,00 65, ,56 115,00 130,00 7,5 22,66 50,00 60,00 5 6,78 115,00 135, ,83 50,00 62,00 6 8,29 115,00 140,00 12,5 39,30 50,00 65,00 7,5 10,63 120,00 130, ,41 50,00 70, ,80 120,00 135,00 7,5 23,58 55,00 65,00 5 7,40 120,00 140, ,06 55,00 70,00 7,5 11,56 120,00 145,00 12,5 40,84 55,00 75, ,03 120,00 150, ,94 55,00 80,00 12,5 20,81 125,00 135, ,03 60,00 70,00 5 8,01 125,00 140,00 7,5 24,51 60,00 72,00 6 9,77 125,00 145, ,29 60,00 75,00 7,5 12,48 125,00 150,00 12,5 42,38 60,00 80, ,26 125,00 155, ,79 60,00 90, ,74 125,00 160,00 17,5 61,50 63,00 73,00 5 8,38 130,00 140, ,65 63,00 75, ,21 130,00 145,00 7,5 25,43 63,00 78,00 7,5 13,04 130,00 150, ,52 63,00 80,00 8,5 14,99 130,00 160, ,64 63,00 83, ,00 140,00 155,00 7,5 27,28 65,00 75,00 5 8,63 140,00 160, ,99 65,00 80,00 7,5 13,41 140,00 165,00 12,5 47,01 65,00 85, ,50 140,00 170, ,33 70,00 80,00 5 9,25 140,00 175,00 17,5 67,97 70,00 82, ,24 150,00 165,00 7,5 29,13 70,00 85,00 7,5 14,33 150,00 170, ,46 70,00 90, ,73 150,00 180, ,03 70,00 100, ,44 160,00 175,00 7,5 30,98 75,00 85,00 5 9,86 160,00 180, ,92 75,00 90,00 7,5 15,26 160,00 185,00 12,5 53,17 75,00 95, ,96 160,00 190, ,73 80,00 90, ,48 160,00 195,00 17,5 76,60 80,00 92, ,72 160,00 200, ,78 80,00 95,00 7,5 16,18 170,00 200, ,43 80,00 100, ,19 180,00 200, ,85 80,00 105,00 12,5 28,51 180,00 205,00 12,5 59,34 80,00 110, ,14 180,00 210, ,13 85,00 95, ,10 180,00 215,00 17,5 85,23 85,00 100,00 7,5 17,11 180,00 220, ,64 85,00 105, ,43 200,00 215,00 7,5 38,38 85,00 110,00 12,5 30,05 200,00 220, ,79 90,00 100, ,71 200,00 225,00 12,5 65,50 90,00 102, ,20 200,00 230, ,53 90,00 105,00 7,5 18,03 200,00 245,00 22,5 123,46 90,00 110, ,66 220,00 245,00 12,5 71,67 90,00 115,00 12,5 31,60 220,00 255,00 17,5 102,5 90,00 120, ,84 250,00 280, ,02 95,00 110,00 7,5 18,96 250,00 300, ,54 95,00 115, ,89 Muut mitat tehdastoimituksena

10 10 SYLINTERIPUTKET Hitsattu kylmävedetty sylinteriputki EN , E355+C ID Ø Edullinen vaihtoehto pienien paineiden ja vähäisen käytön sylintereihin, esim. maatalouskoneet. Hitsatusta putkesta kylmävedetty RTU (ready-to-use) -sylinteriputki. Sisäpinta vetopinnalla, eli ei hoonattu tai rullakiillotettu. Toimitustila C (cold drawn = ei lämpökäsittelyä kylmävedon jälkeen). Seinämäpaksuus: 2,5 7,5 Mekaaniset ominaisuudet: - R m 630 N/ 2 - R e Putkien kylmämuovausasteesta riippuen myötölujuus saattaa olla lähes yhtä suuri kuin murtolujuus. Laskentatarkoituksiin suositellaan suhdetta R e 0,8 R m - A% = 7% Kemiallinen analyysi (maks. %): C=0,22, Si=0,55, Mn=1,60, P=0,025 ja S=0,025. Valmistaja voi halutessaan lisätä niobia, titaania tai vanadiinia. Näiden seosaineiden pitoisuudet on ilmoitettava. Ulkohalkaisijan toleranssi: ±0,2 - ±0,7 halkaisijasta riippuen Sisähalkaisijan toleranssi: ISO H9/ ISO H10 Pinnankarheus: maks. 0,8 mµ Suoruus: 1 / 1000 Seinämäpaksuustoleranssi: ±7,5%, mutta kuitenkin enintään ±0,35 Hitsattu kylmävedetty sylinteriputki, varastoitavat mitat Sisähalk. Ulkohalk. Seinämä Ulkohalk. tol. Sisähalk. tol. ISO ISO H9/H10 mµ 25,0 35,0 5,0 ±0,15 H10/+84 3,7 32,0 40,0 4,0 ±0,15 H10/+100 3,5 40,0 50,0 5,0 ±0,20 H9-0/+62 5,5 50,0 60,0 5,0 ±0,25 H9-0/+62 6,8 55,0 65,0 5,0 ±0,30 H9-0/+74 7,4 60,0 70,0 5,0 ±0,30 H9-0/+74 8,0 63,0 73,0 5,0 ±0,35 H9-0/+74 8,4 65,0 75,0 5,0 ±0,35 H9-0/+74 8,6 80,0 70,0 5,0 ±0,35 H9-0/+74 9,2 Paino kg/mt 80,0 90,0 5,0 ±0,40 H9-0/+74 10,5 90,0 100,0 5,0 ±0,45 H9-0/+87 11,7 100,0 110,0 5,0 ±0,50 H9-0/+87 12,9 Muut mitat tehdastoimituksena

11 SYLINTERIPUTKET 11 Saumaton kuumavalssattu, hoonattu sylinteriputki ID Ø Marine, Offshore sekä muihin raskaisiin ja vaativiin kohteisiin toimitae kuumavalssattuja sylinteriputkia, asiakkaan vaatimuksiin räätälöityinä. Seinämäpaksuus: Sisähalkaisijan toleranssi: ISO H8 Ulkohalkaisija- ja seinämäpaksuustoleranssi: EN10297 mukaan Suoruus: 1 / 1000, pyydettäessä jopa 0,2 / 1000 Valmistuspituudet: maks. 11 m Pyydettäessä: - erittäin kylmiin olosuhteisiin, jopa iskusitkeydellä min. 40 J -60 C todistuksin:. LRS, DNV, GL, BV, ABS ja MRS -luokkiin aaleja. Lujeat materiaalit mahdollistavat pieneän halkaisijan ja ohuean seinämän käytön, mikä laskee putken painoa ja sen myötä kustannuksia. Mekaaniset ominaisuudet Teräslaatu Seinämäpaksuus () Seinämäp. () Seinämäpaksuus () sit- Myötöraja, R e (N/²) R m (N/²) Murto-venymä A % Isku- 16 > 16 > 40 > 63 > 80 > > 3 > > 40 > 63 > 100 keys J (-20 C) S355J2H Kemiallinen analyysi Teräslaatu C Si % % Mn % P S Cr Varastoie teräslaatuja E355 ja S355J2H. Tehdastilauksina ja asiakasvarastointina toimitae myös seostetumpia ja lujempia materi- S355J2H 0, ,55 0-1,6 0,030 0, E355K2 0,20 0,50 0,90-1,65 0,030 0,030 0,30 0,10 0,50 0,020 0,35 0,015 0,05 0,05 0,12 E420J2 0,16-0,22 0,10-0,50 1,30-1,70 0,030 0,035 0,30 0,08 0,40 0,010 0,30 0,020 0,07 0,05 0,08-0,15 E460K2 0,20 0,60 1,00-1,70 0,030 0,030 0,30 0,10 0,80 0,020 0,70 0,025 0,05 0,05 0,20 E590K2 0,16-0,22 0,10-0,50 1,30-1,70 0,030 0,035 0,30 0,08 0,40 0,010 0,30 0,020 0,07 0,05 0,08-0,15 E730K2 0,20 0,50 1,40-1,70 0,025 0,025 0,30 0,30-0,45 0,30-0,70 0,020 0,20 0,020 0,05 0,05 0,12 Mo % Ni % Al min.% Mekaaniset ominaisuudet Teräslaatu Myötöraja, R e (N/²) Murtolujuus, R m (N/²) Murtovenymsitkeys Isku- Seinämäpaksuus, T () Seinämäpaksuus, T () 16 > > > > > > > A % J (-20 C) E355K E420J E460K E590K E730K Cu N Nb Ti V %

12 POLARPUTKI OY Hitsaajankatu 9 C PL 103, HELSINKI TERÄSPALVELUKESKUS Niittytie VANTAA Puhelin: (09) Sähköposti: myynti@polarputki.fi Faksi/myynti: (09) Palvelee arkisin kello 8-16 Aluemyynnin yhteystiedot:
