SAVE VTR 150/K. Asennus ja huolto. Document translated from English FI A001

Transkriptio

1 Document translated from English FI A001

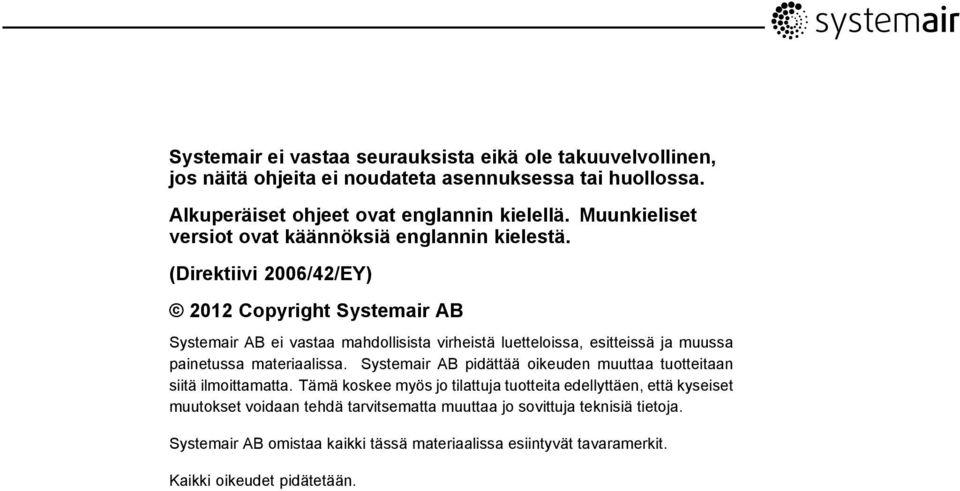

2 Systemair ei vastaa seurauksista eikä ole takuuvelvollinen, jos näitä ohjeita ei noudateta asennuksessa tai huollossa. Alkuperäiset ohjeet ovat englannin kielellä. Muunkieliset versiot ovat käännöksiä englannin kielestä. (Direktiivi 2006/42/EY) 2012 Copyright Systemair AB Systemair AB ei vastaa mahdollisista virheistä luetteloissa, esitteissä ja muussa painetussa materiaalissa. Systemair AB pidättää oikeuden muuttaa tuotteitaan siitä ilmoittamatta. Tämä koskee myös jo tilattuja tuotteita edellyttäen, että kyseiset muutokset voidaan tehdä tarvitsematta muuttaa jo sovittuja teknisiä tietoja. Systemair AB omistaa kaikki tässä materiaalissa esiintyvät tavaramerkit. Kaikki oikeudet pidätetään.

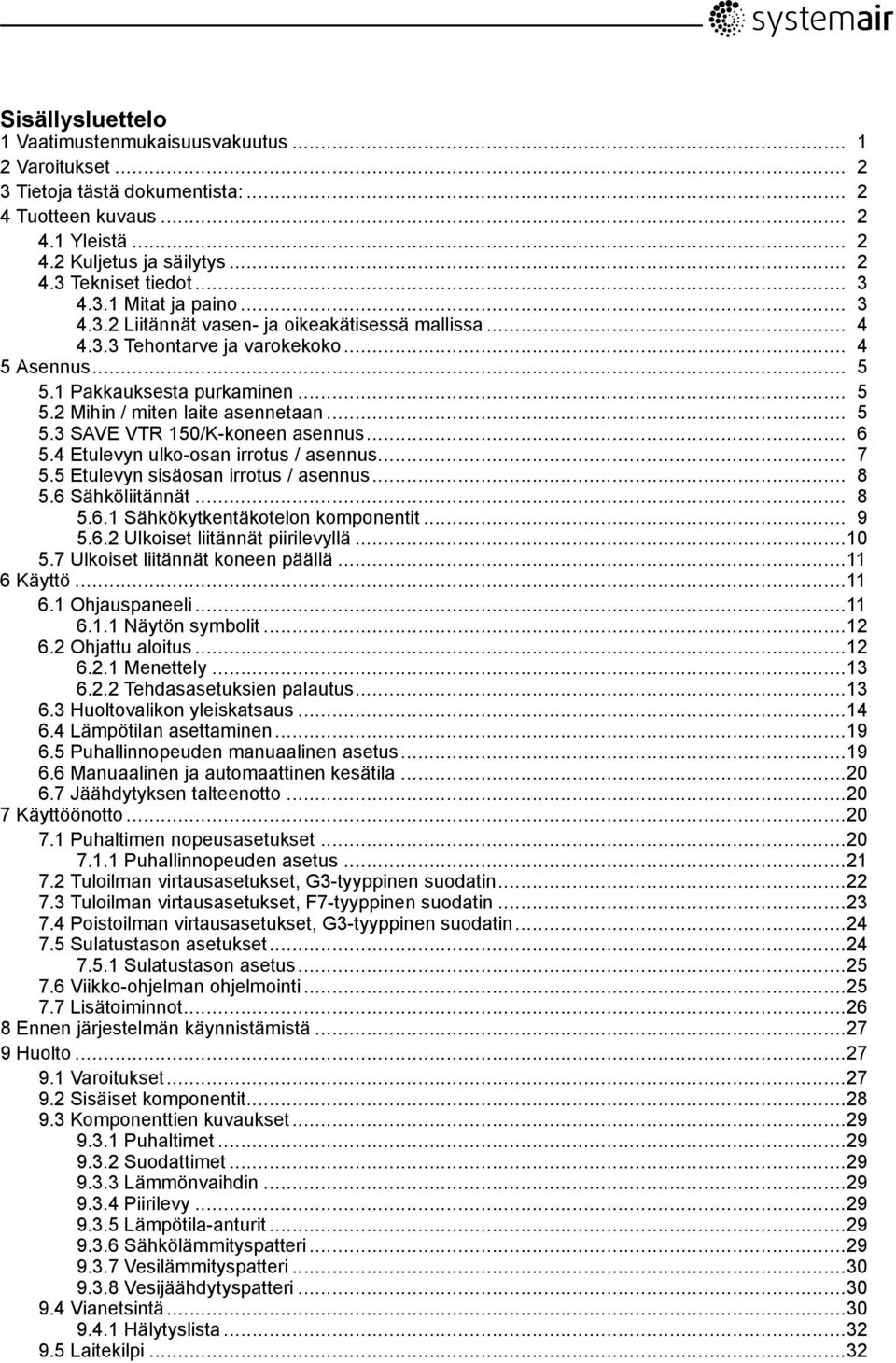

3 Sisällysluettelo 1 Vaatimustenmukaisuusvakuutus Varoitukset Tietoja tästä dokumentista: Tuotteen kuvaus Yleistä Kuljetus ja säilytys Tekniset tiedot Mitat ja paino Liitännät vasen- ja oikeakätisessä mallissa Tehontarve ja varokekoko Asennus Pakkauksesta purkaminen Mihin / miten laite asennetaan koneen asennus Etulevyn ulko-osan irrotus / asennus Etulevyn sisäosan irrotus / asennus Sähköliitännät Sähkökytkentäkotelon komponentit Ulkoiset liitännät piirilevyllä Ulkoiset liitännät koneen päällä Käyttö Ohjauspaneeli Näytön symbolit Ohjattu aloitus Menettely Tehdasasetuksien palautus Huoltovalikon yleiskatsaus Lämpötilan asettaminen Puhallinnopeuden manuaalinen asetus Manuaalinen ja automaattinen kesätila Jäähdytyksen talteenotto Käyttöönotto Puhaltimen nopeusasetukset Puhallinnopeuden asetus Tuloilman virtausasetukset, G3-tyyppinen suodatin Tuloilman virtausasetukset, F7-tyyppinen suodatin Poistoilman virtausasetukset, G3-tyyppinen suodatin Sulatustason asetukset Sulatustason asetus Viikko-ohjelman ohjelmointi Lisätoiminnot Ennen järjestelmän käynnistämistä Huolto Varoitukset Sisäiset komponentit Komponenttien kuvaukset Puhaltimet Suodattimet Lämmönvaihdin Piirilevy Lämpötila-anturit Sähkölämmityspatteri Vesilämmityspatteri Vesijäähdytyspatteri Vianetsintä Hälytyslista Laitekilpi...32

4

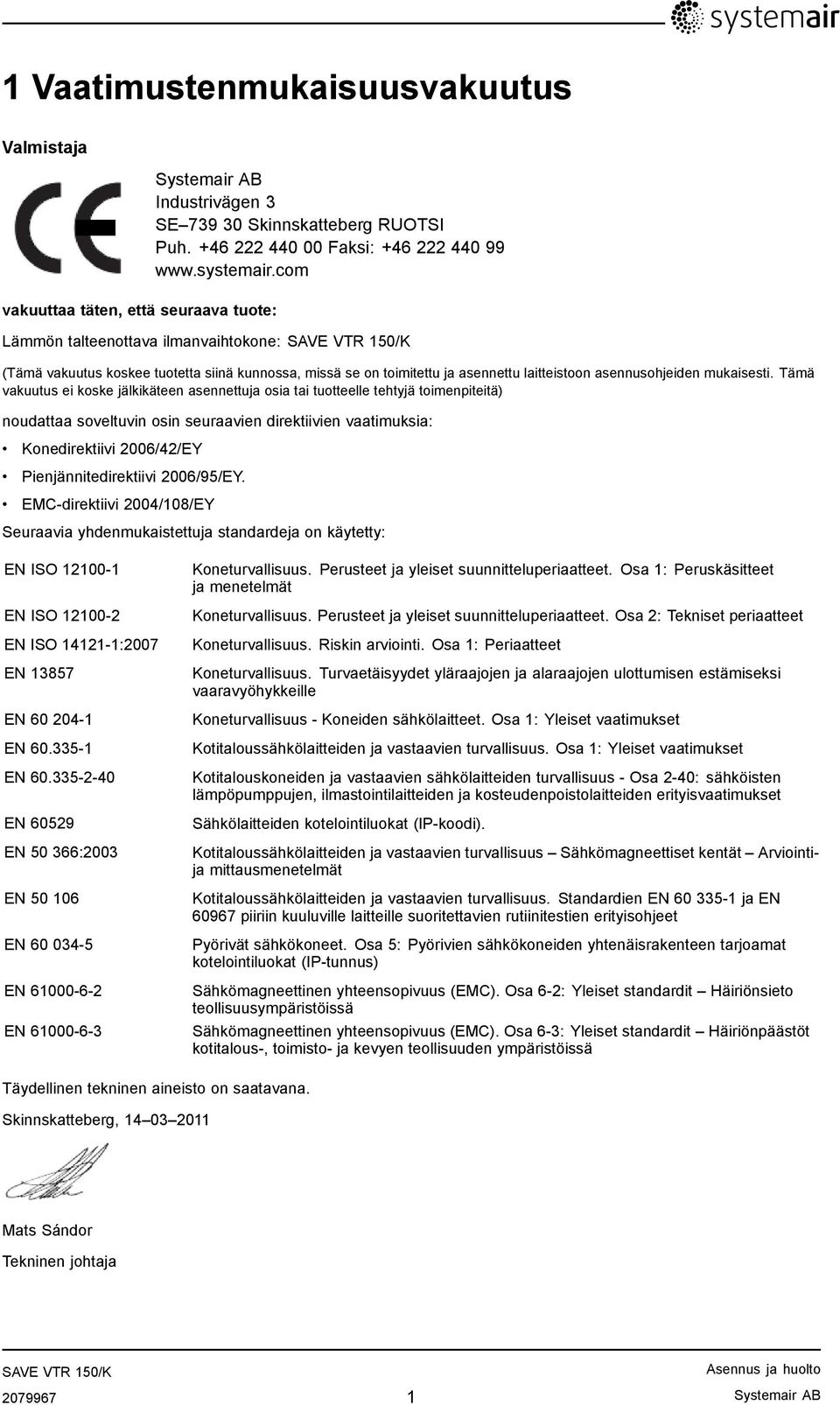

5 1 Vaatimustenmukaisuusvakuutus Valmistaja vakuuttaa täten, että seuraava tuote: Systemair AB Industrivägen 3 SE Skinnskatteberg RUOTSI Puh Faksi: Lämmön talteenottava ilmanvaihtokone: (Tämä vakuutus koskee tuotetta siinä kunnossa, missä se on toimitettu ja asennettu laitteistoon asennusohjeiden mukaisesti. Tämä vakuutus ei koske jälkikäteen asennettuja osia tai tuotteelle tehtyjä toimenpiteitä) noudattaa soveltuvin osin seuraavien direktiivien vaatimuksia: Konedirektiivi 2006/42/EY Pienjännitedirektiivi 2006/95/EY. EMC-direktiivi 2004/108/EY Seuraavia yhdenmukaistettuja standardeja on käytetty: EN ISO EN ISO EN ISO :2007 EN EN EN EN EN EN :2003 EN EN EN EN Koneturvallisuus. Perusteet ja yleiset suunnitteluperiaatteet. Osa 1: Peruskäsitteet ja menetelmät Koneturvallisuus. Perusteet ja yleiset suunnitteluperiaatteet. Osa 2: Tekniset periaatteet Koneturvallisuus. Riskin arviointi. Osa 1: Periaatteet Koneturvallisuus. Turvaetäisyydet yläraajojen ja alaraajojen ulottumisen estämiseksi vaaravyöhykkeille Koneturvallisuus - Koneiden sähkölaitteet. Osa 1: Yleiset vaatimukset Kotitaloussähkölaitteiden ja vastaavien turvallisuus. Osa 1: Yleiset vaatimukset Kotitalouskoneiden ja vastaavien sähkölaitteiden turvallisuus - Osa 2-40: sähköisten lämpöpumppujen, ilmastointilaitteiden ja kosteudenpoistolaitteiden erityisvaatimukset Sähkölaitteiden kotelointiluokat (IP-koodi). Kotitaloussähkölaitteiden ja vastaavien turvallisuus Sähkömagneettiset kentät Arviointija mittausmenetelmät Kotitaloussähkölaitteiden ja vastaavien turvallisuus. Standardien EN ja EN piiriin kuuluville laitteille suoritettavien rutiinitestien erityisohjeet Pyörivät sähkökoneet. Osa 5: Pyörivien sähkökoneiden yhtenäisrakenteen tarjoamat kotelointiluokat (IP-tunnus) Sähkömagneettinen yhteensopivuus (EMC). Osa 6-2: Yleiset standardit Häiriönsieto teollisuusympäristöissä Sähkömagneettinen yhteensopivuus (EMC). Osa 6-3: Yleiset standardit Häiriönpäästöt kotitalous-, toimisto- ja kevyen teollisuuden ympäristöissä Täydellinen tekninen aineisto on saatavana. Skinnskatteberg, Mats Sándor Tekninen johtaja Systemair AB

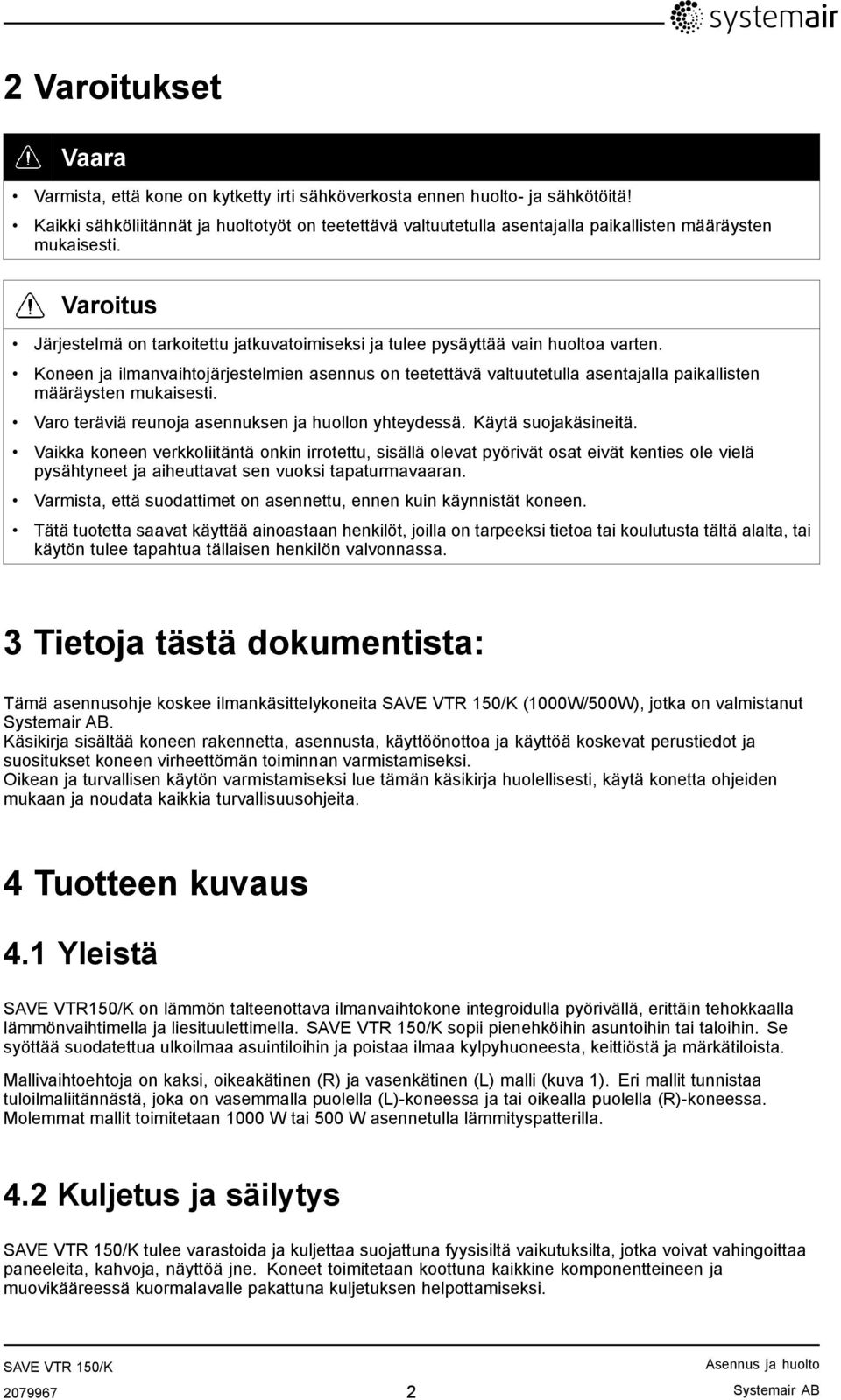

6 2 Varoitukset Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät ja huoltotyöt on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Varoitus Järjestelmä on tarkoitettu jatkuvatoimiseksi ja tulee pysäyttää vain huoltoa varten. Koneen ja ilmanvaihtojärjestelmien asennus on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Varo teräviä reunoja asennuksen ja huollon yhteydessä. Käytä suojakäsineitä. Vaikka koneen verkkoliitäntä onkin irrotettu, sisällä olevat pyörivät osat eivät kenties ole vielä pysähtyneet ja aiheuttavat sen vuoksi tapaturmavaaran. Varmista, että suodattimet on asennettu, ennen kuin käynnistät koneen. Tätä tuotetta saavat käyttää ainoastaan henkilöt, joilla on tarpeeksi tietoa tai koulutusta tältä alalta, tai käytön tulee tapahtua tällaisen henkilön valvonnassa. 3 Tietoja tästä dokumentista: Tämä asennusohje koskee ilmankäsittelykoneita (1000W/500W), jotka on valmistanut Systemair AB. Käsikirja sisältää koneen rakennetta, asennusta, käyttöönottoa ja käyttöä koskevat perustiedot ja suositukset koneen virheettömän toiminnan varmistamiseksi. Oikean ja turvallisen käytön varmistamiseksi lue tämän käsikirja huolellisesti, käytä konetta ohjeiden mukaan ja noudata kaikkia turvallisuusohjeita. 4 Tuotteen kuvaus 4.1 Yleistä SAVE VTR150/K on lämmön talteenottava ilmanvaihtokone integroidulla pyörivällä, erittäin tehokkaalla lämmönvaihtimella ja liesituulettimella. sopii pienehköihin asuntoihin tai taloihin. Se syöttää suodatettua ulkoilmaa asuintiloihin ja poistaa ilmaa kylpyhuoneesta, keittiöstä ja märkätiloista. Mallivaihtoehtoja on kaksi, oikeakätinen (R) ja vasenkätinen (L) malli (kuva 1). Eri mallit tunnistaa tuloilmaliitännästä, joka on vasemmalla puolella (L)-koneessa ja tai oikealla puolella (R)-koneessa. Molemmat mallit toimitetaan 1000 W tai 500 W asennetulla lämmityspatterilla. 4.2 Kuljetus ja säilytys tulee varastoida ja kuljettaa suojattuna fyysisiltä vaikutuksilta, jotka voivat vahingoittaa paneeleita, kahvoja, näyttöä jne. Koneet toimitetaan koottuna kaikkine komponentteineen ja muovikääreessä kuormalavalle pakattuna kuljetuksen helpottamiseksi Systemair AB

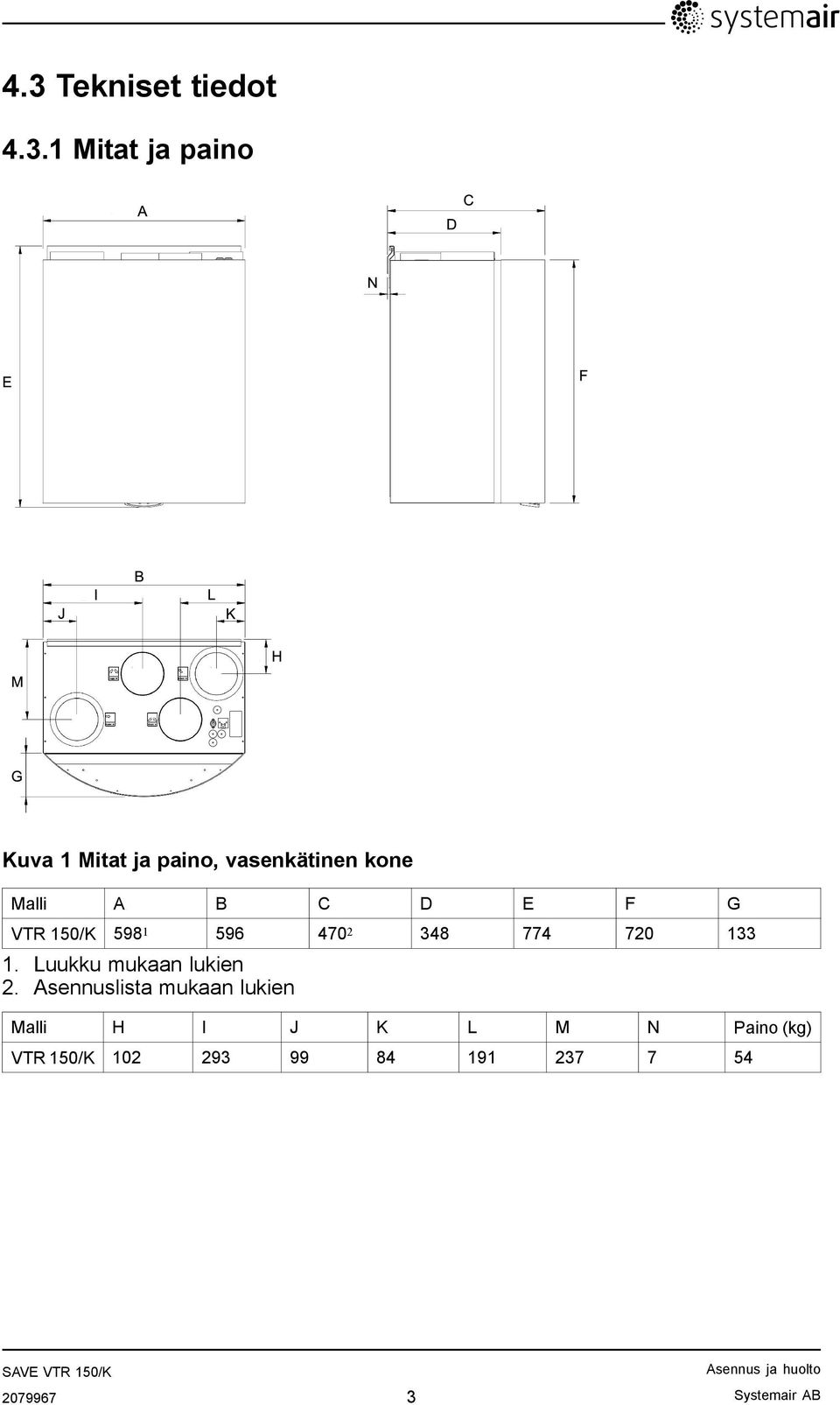

7 4.3 Tekniset tiedot Mitat ja paino A D C N E F J I B L K M H G Kuva 1 Mitat ja paino, vasenkätinen kone Malli A B C D E F G VTR 150/K Luukku mukaan lukien 2. Asennuslista mukaan lukien Malli H I J K L M N Paino (kg) VTR 150/K Systemair AB

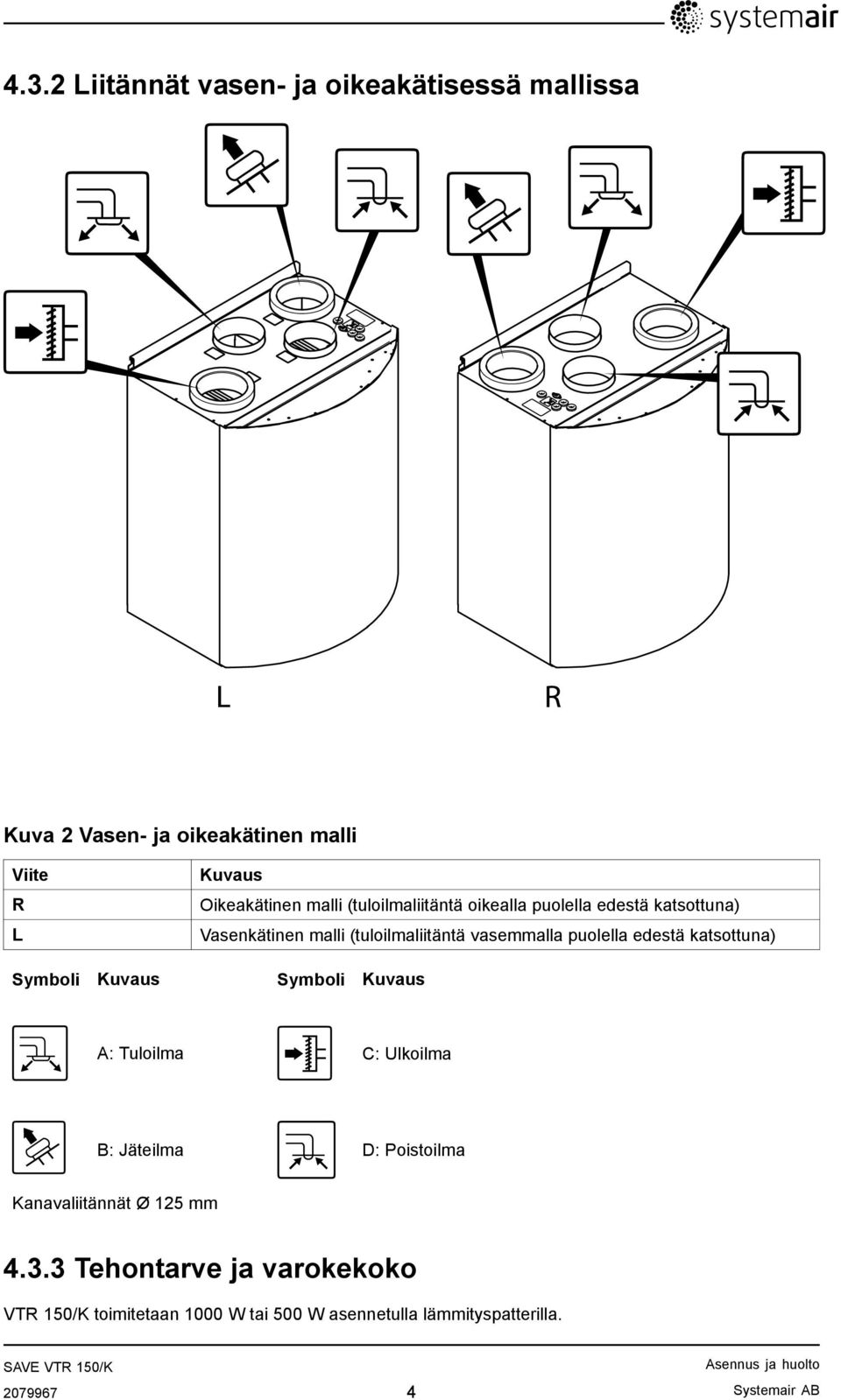

8 4.3.2 Liitännät vasen- ja oikeakätisessä mallissa L R Kuva 2 Vasen- ja oikeakätinen malli Viite R L Kuvaus Oikeakätinen malli (tuloilmaliitäntä oikealla puolella edestä katsottuna) Vasenkätinen malli (tuloilmaliitäntä vasemmalla puolella edestä katsottuna) Symboli Kuvaus Symboli Kuvaus A: Tuloilma C: Ulkoilma B: Jäteilma D: Poistoilma Kanavaliitännät Ø 125 mm Tehontarve ja varokekoko VTR 150/K toimitetaan 1000 W tai 500 W asennetulla lämmityspatterilla Systemair AB

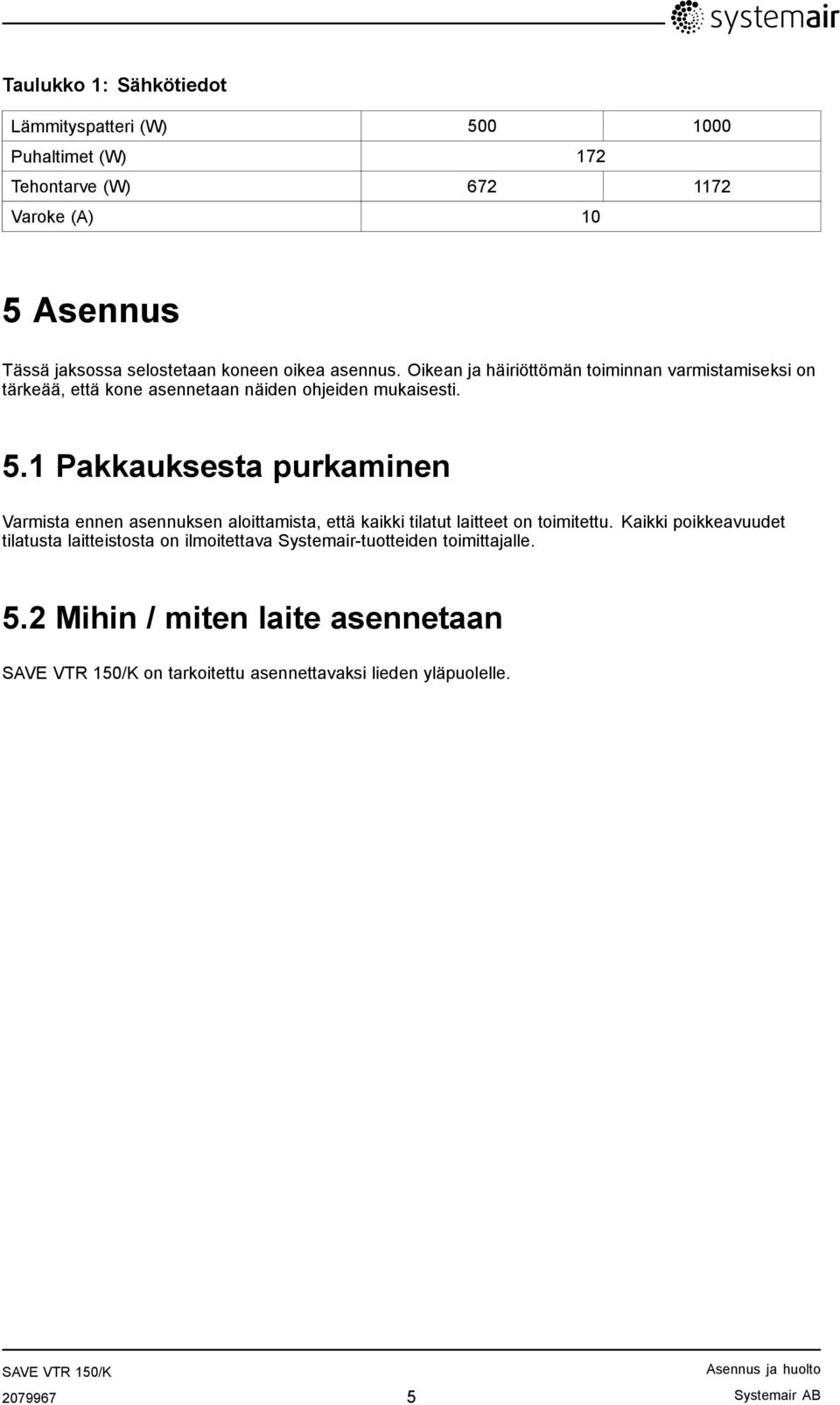

9 Taulukko 1: Sähkötiedot Lämmityspatteri (W) Puhaltimet (W) 172 Tehontarve (W) Varoke (A) 10 5 Asennus Tässä jaksossa selostetaan koneen oikea asennus. Oikean ja häiriöttömän toiminnan varmistamiseksi on tärkeää, että kone asennetaan näiden ohjeiden mukaisesti. 5.1 Pakkauksesta purkaminen Varmista ennen asennuksen aloittamista, että kaikki tilatut laitteet on toimitettu. Kaikki poikkeavuudet tilatusta laitteistosta on ilmoitettava Systemair-tuotteiden toimittajalle. 5.2 Mihin / miten laite asennetaan on tarkoitettu asennettavaksi lieden yläpuolelle Systemair AB

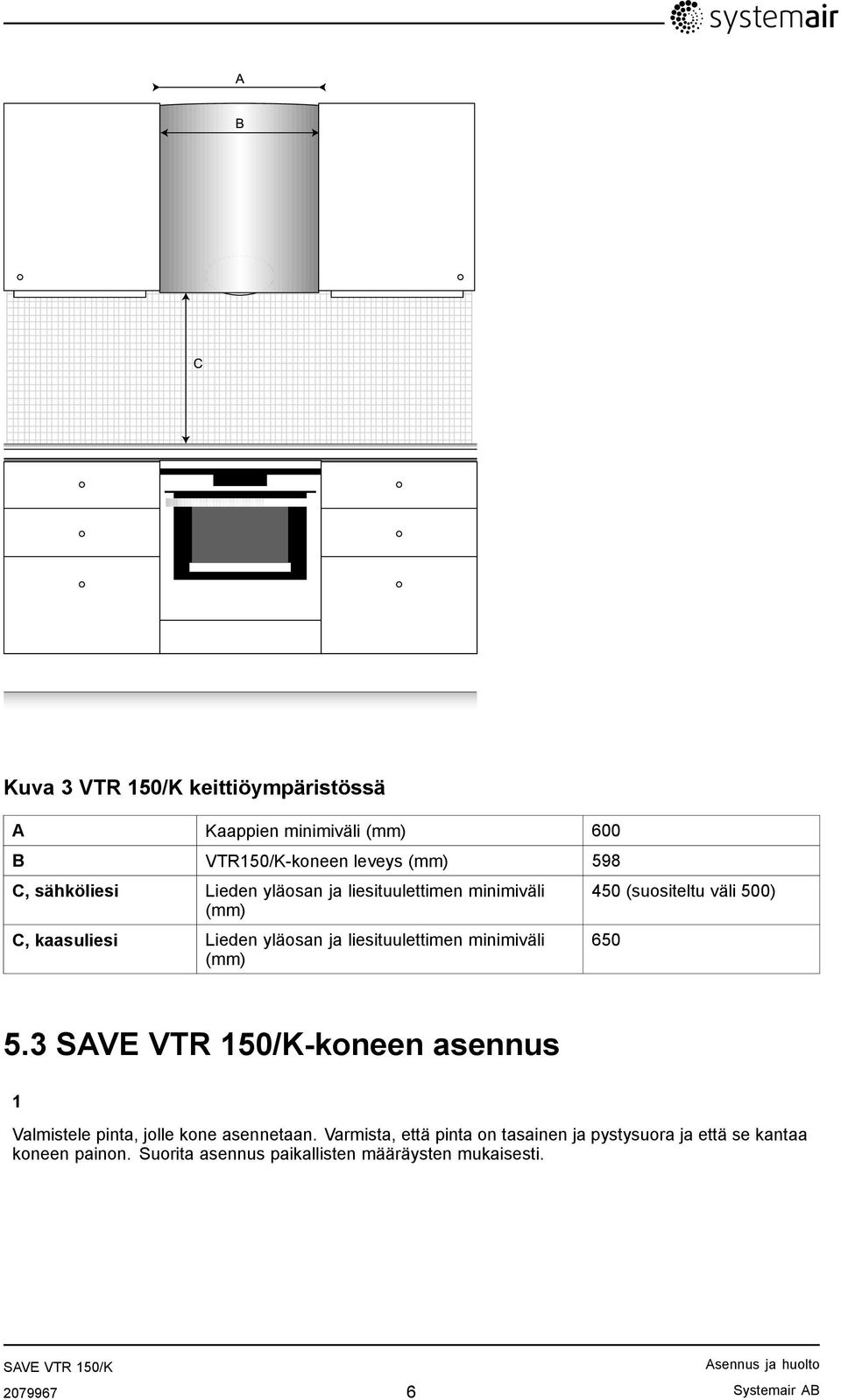

10 Kuva 3 VTR 150/K keittiöympäristössä A Kaappien minimiväli (mm) 600 B VTR150/K-koneen leveys (mm) 598 C, sähköliesi Lieden yläosan ja liesituulettimen minimiväli (mm) C, kaasuliesi Lieden yläosan ja liesituulettimen minimiväli (mm) 450 (suositeltu väli 500) koneen asennus 1 Valmistele pinta, jolle kone asennetaan. Varmista, että pinta on tasainen ja pystysuora ja että se kantaa koneen painon. Suorita asennus paikallisten määräysten mukaisesti Systemair AB

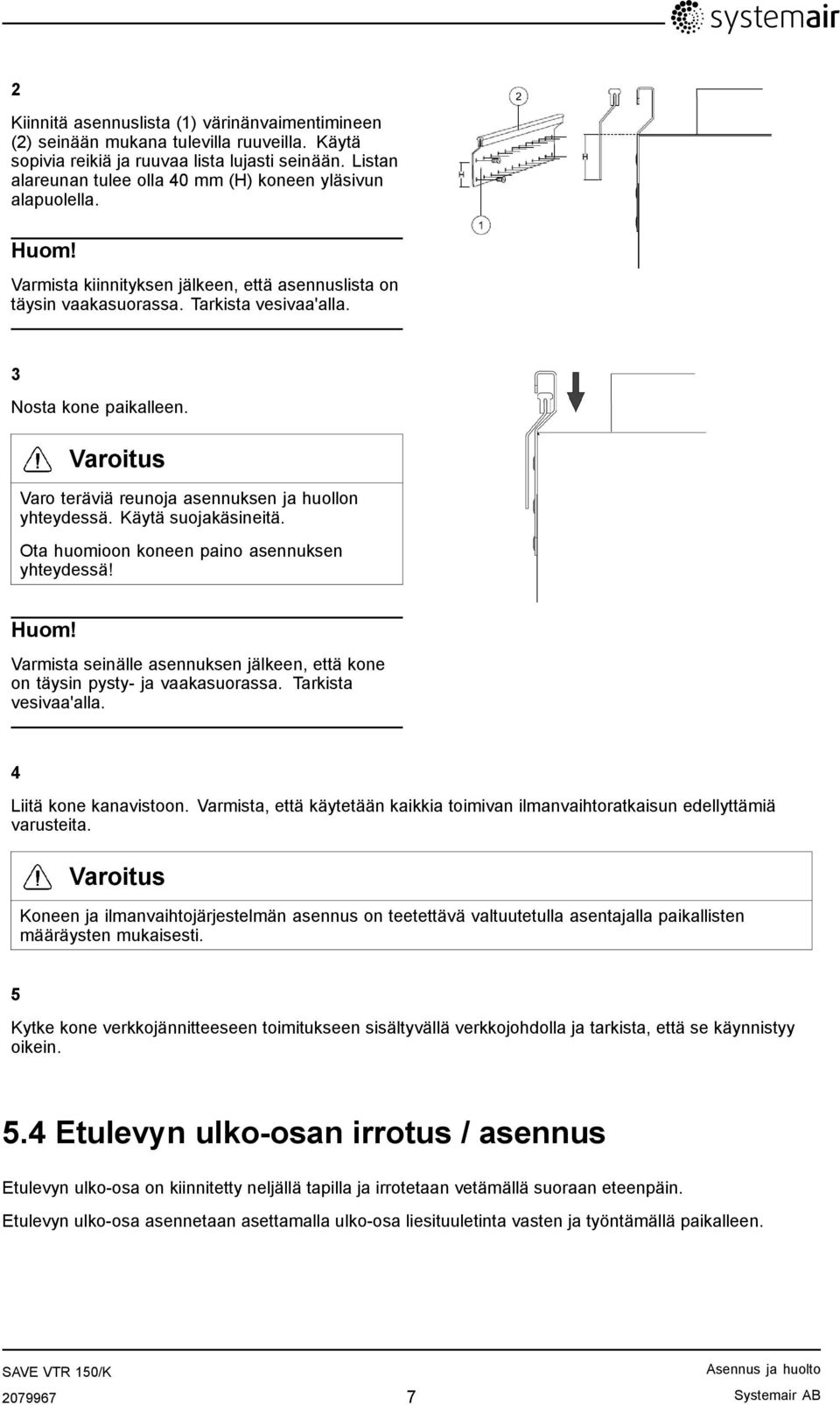

11 2 Kiinnitä asennuslista (1) värinänvaimentimineen (2) seinään mukana tulevilla ruuveilla. Käytä sopivia reikiä ja ruuvaa lista lujasti seinään. Listan alareunan tulee olla 40 mm (H) koneen yläsivun alapuolella. Huom! Varmista kiinnityksen jälkeen, että asennuslista on täysin vaakasuorassa. Tarkista vesivaa'alla. 3 Nosta kone paikalleen. Varoitus Varo teräviä reunoja asennuksen ja huollon yhteydessä. Käytä suojakäsineitä. Ota huomioon koneen paino asennuksen yhteydessä! Huom! Varmista seinälle asennuksen jälkeen, että kone on täysin pysty- ja vaakasuorassa. Tarkista vesivaa'alla. 4 Liitä kone kanavistoon. Varmista, että käytetään kaikkia toimivan ilmanvaihtoratkaisun edellyttämiä varusteita. Varoitus Koneen ja ilmanvaihtojärjestelmän asennus on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. 5 Kytke kone verkkojännitteeseen toimitukseen sisältyvällä verkkojohdolla ja tarkista, että se käynnistyy oikein. 5.4 Etulevyn ulko-osan irrotus / asennus Etulevyn ulko-osa on kiinnitetty neljällä tapilla ja irrotetaan vetämällä suoraan eteenpäin. Etulevyn ulko-osa asennetaan asettamalla ulko-osa liesituuletinta vasten ja työntämällä paikalleen Systemair AB

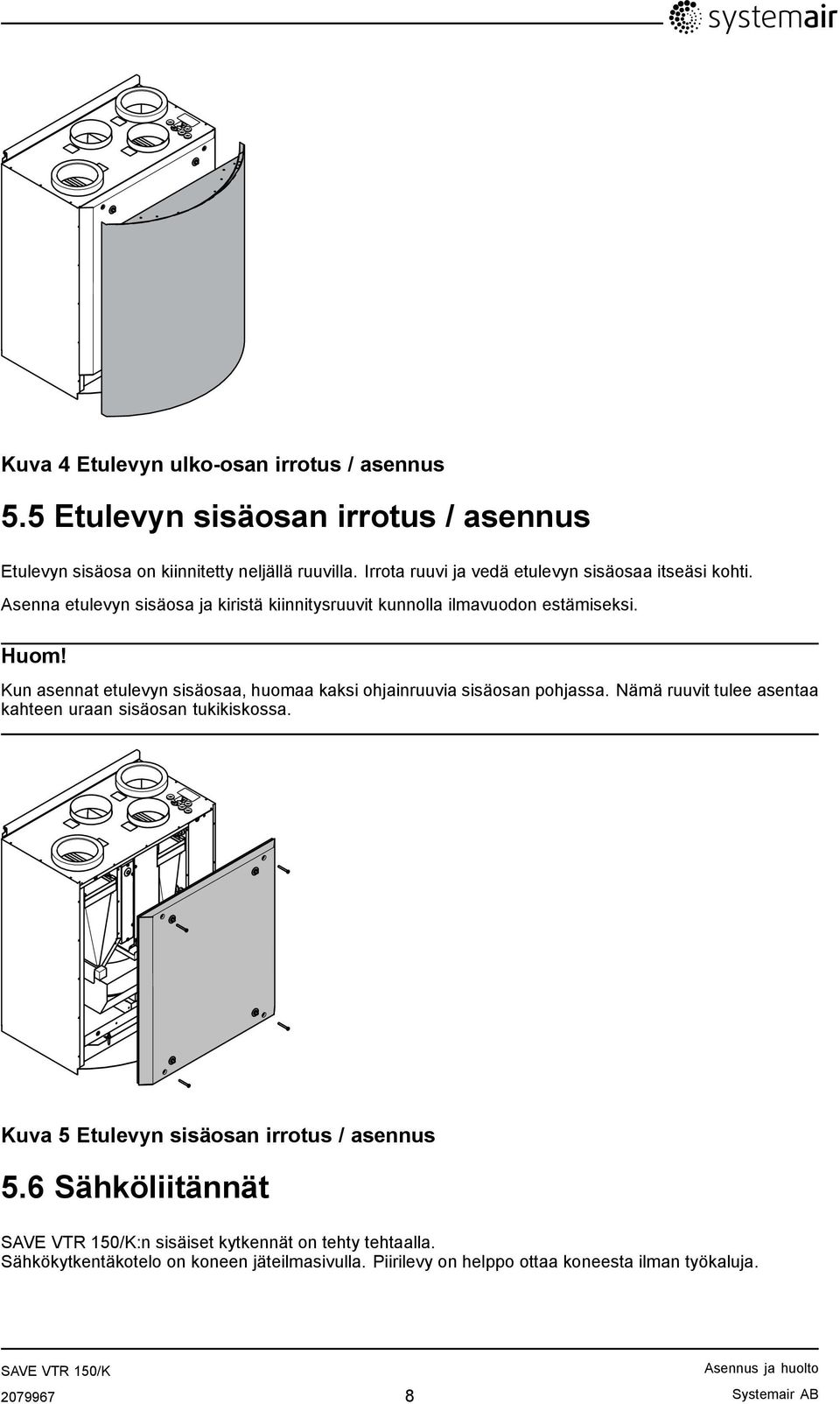

12 Kuva 4 Etulevyn ulko-osan irrotus / asennus 5.5 Etulevyn sisäosan irrotus / asennus Etulevyn sisäosa on kiinnitetty neljällä ruuvilla. Irrota ruuvi ja vedä etulevyn sisäosaa itseäsi kohti. Asenna etulevyn sisäosa ja kiristä kiinnitysruuvit kunnolla ilmavuodon estämiseksi. Huom! Kun asennat etulevyn sisäosaa, huomaa kaksi ohjainruuvia sisäosan pohjassa. Nämä ruuvit tulee asentaa kahteen uraan sisäosan tukikiskossa. Kuva 5 Etulevyn sisäosan irrotus / asennus 5.6 Sähköliitännät :n sisäiset kytkennät on tehty tehtaalla. Sähkökytkentäkotelo on koneen jäteilmasivulla. Piirilevy on helppo ottaa koneesta ilman työkaluja Systemair AB

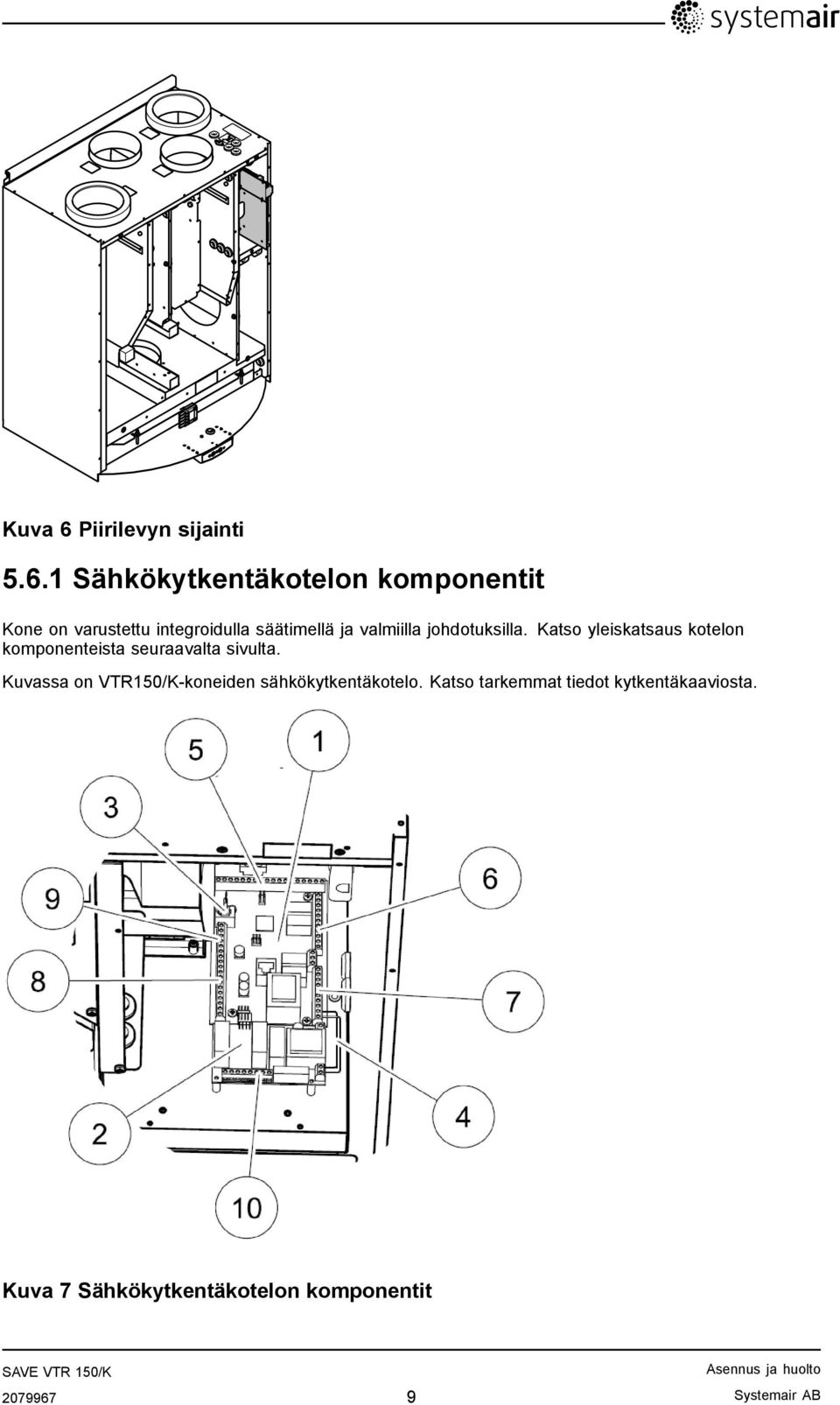

13 Kuva 6 Piirilevyn sijainti Sähkökytkentäkotelon komponentit Kone on varustettu integroidulla säätimellä ja valmiilla johdotuksilla. Katso yleiskatsaus kotelon komponenteista seuraavalta sivulta. Kuvassa on VTR150/K-koneiden sähkökytkentäkotelo. Katso tarkemmat tiedot kytkentäkaaviosta. Kuva 7 Sähkökytkentäkotelon komponentit Systemair AB

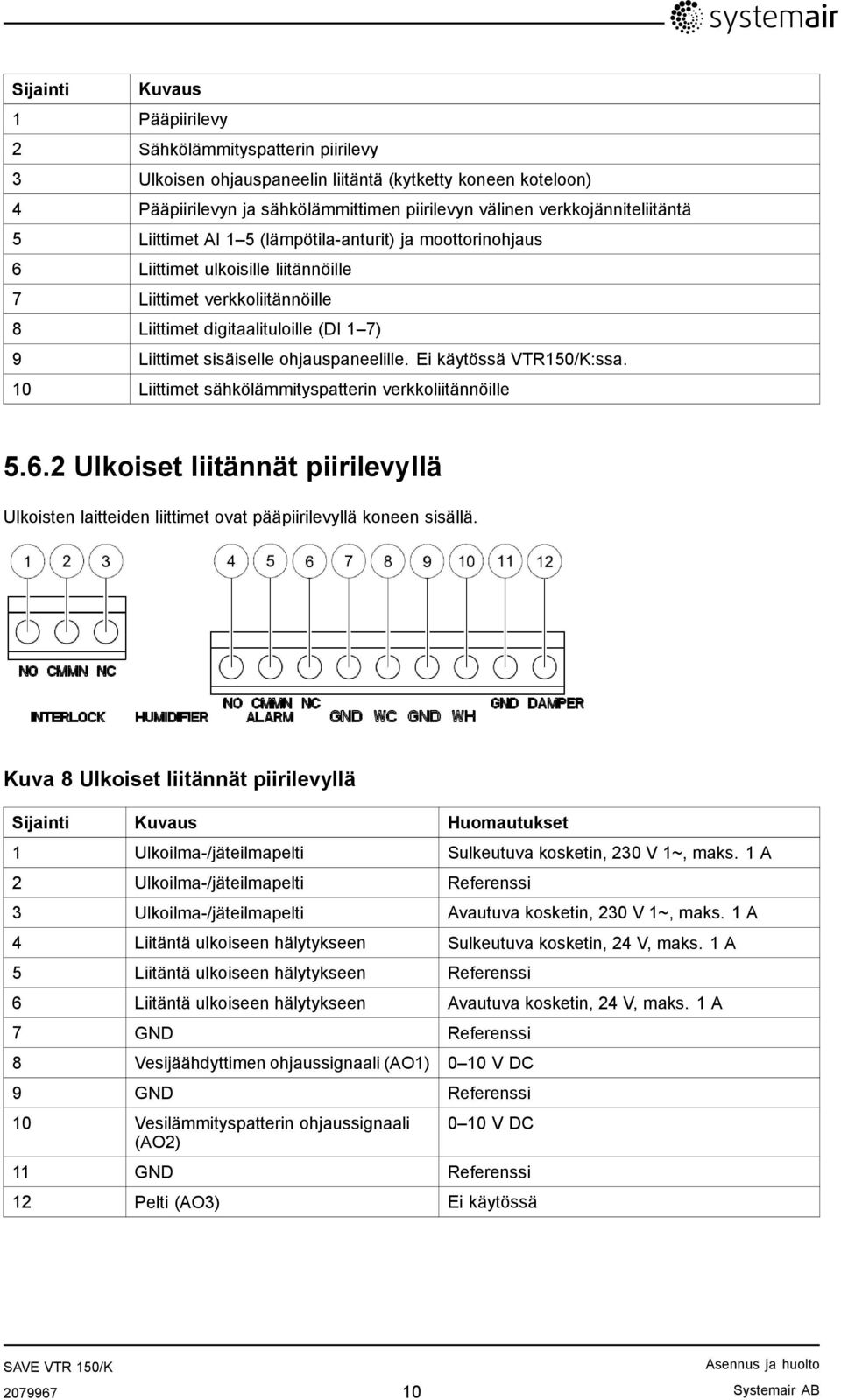

14 Sijainti Kuvaus 1 Pääpiirilevy 2 Sähkölämmityspatterin piirilevy 3 Ulkoisen ohjauspaneelin liitäntä (kytketty koneen koteloon) 4 Pääpiirilevyn ja sähkölämmittimen piirilevyn välinen verkkojänniteliitäntä 5 Liittimet AI 1 5 (lämpötila-anturit) ja moottorinohjaus 6 Liittimet ulkoisille liitännöille 7 Liittimet verkkoliitännöille 8 Liittimet digitaalituloille (DI 1 7) 9 Liittimet sisäiselle ohjauspaneelille. Ei käytössä VTR150/K:ssa. 10 Liittimet sähkölämmityspatterin verkkoliitännöille Ulkoiset liitännät piirilevyllä Ulkoisten laitteiden liittimet ovat pääpiirilevyllä koneen sisällä. Kuva 8 Ulkoiset liitännät piirilevyllä Sijainti Kuvaus Huomautukset 1 Ulkoilma-/jäteilmapelti Sulkeutuva kosketin, 230 V 1~, maks. 1 A 2 Ulkoilma-/jäteilmapelti Referenssi 3 Ulkoilma-/jäteilmapelti Avautuva kosketin, 230 V 1~, maks. 1 A 4 Liitäntä ulkoiseen hälytykseen Sulkeutuva kosketin, 24 V, maks. 1 A 5 Liitäntä ulkoiseen hälytykseen Referenssi 6 Liitäntä ulkoiseen hälytykseen Avautuva kosketin, 24 V, maks. 1 A 7 GND Referenssi 8 Vesijäähdyttimen ohjaussignaali (AO1) 0 10 V DC 9 GND Referenssi 10 Vesilämmityspatterin ohjaussignaali (AO2) 0 10 V DC 11 GND Referenssi 12 Pelti (AO3) Ei käytössä Systemair AB

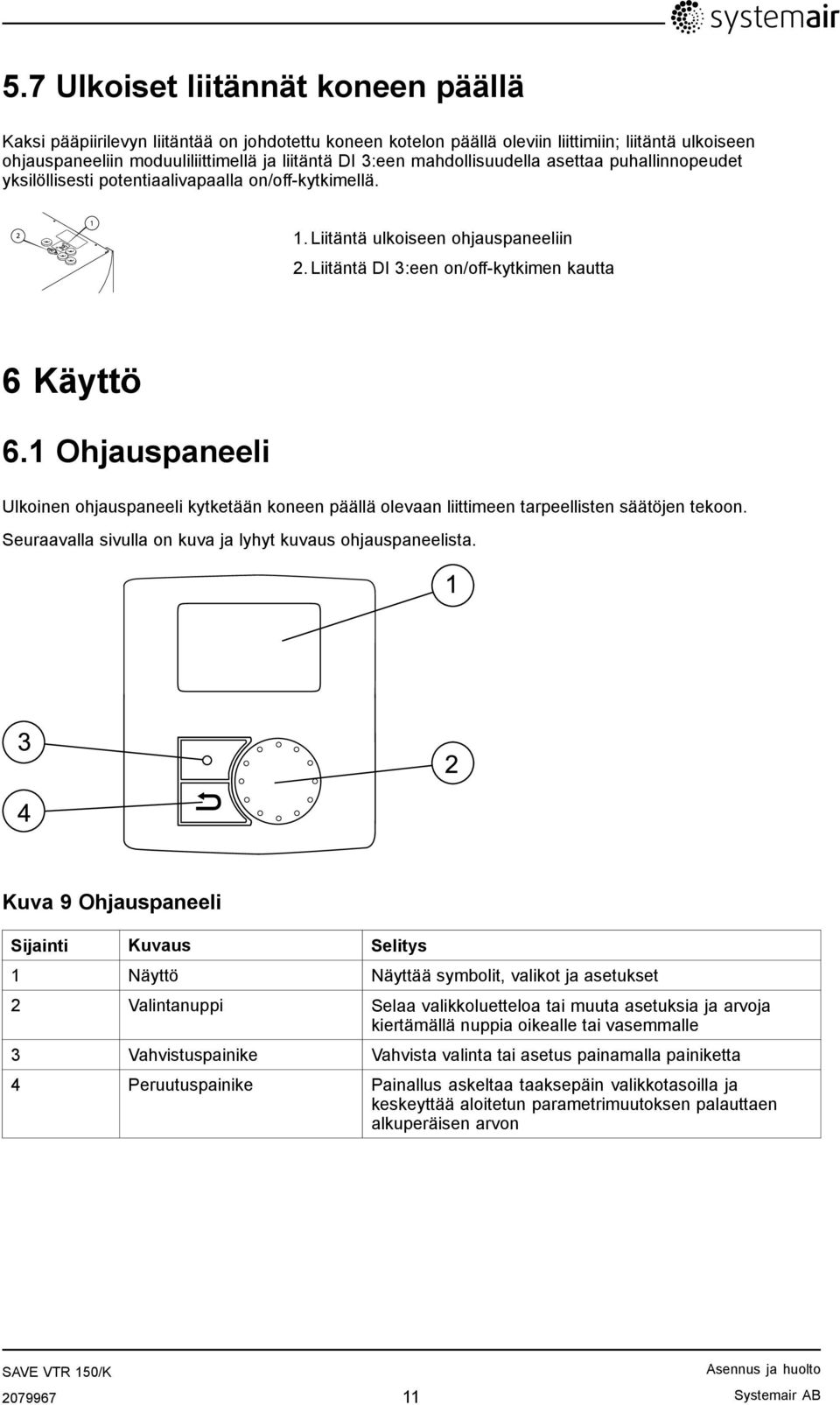

15 5.7 Ulkoiset liitännät koneen päällä Kaksi pääpiirilevyn liitäntää on johdotettu koneen kotelon päällä oleviin liittimiin; liitäntä ulkoiseen ohjauspaneeliin moduuliliittimellä ja liitäntä DI 3:een mahdollisuudella asettaa puhallinnopeudet yksilöllisesti potentiaalivapaalla on/off-kytkimellä Liitäntä ulkoiseen ohjauspaneeliin 2. Liitäntä DI 3:een on/off-kytkimen kautta 6 Käyttö 6.1 Ohjauspaneeli Ulkoinen ohjauspaneeli kytketään koneen päällä olevaan liittimeen tarpeellisten säätöjen tekoon. Seuraavalla sivulla on kuva ja lyhyt kuvaus ohjauspaneelista Kuva 9 Ohjauspaneeli Sijainti Kuvaus Selitys 1 Näyttö Näyttää symbolit, valikot ja asetukset 2 Valintanuppi Selaa valikkoluetteloa tai muuta asetuksia ja arvoja kiertämällä nuppia oikealle tai vasemmalle 3 Vahvistuspainike Vahvista valinta tai asetus painamalla painiketta 4 Peruutuspainike Painallus askeltaa taaksepäin valikkotasoilla ja keskeyttää aloitetun parametrimuutoksen palauttaen alkuperäisen arvon Systemair AB

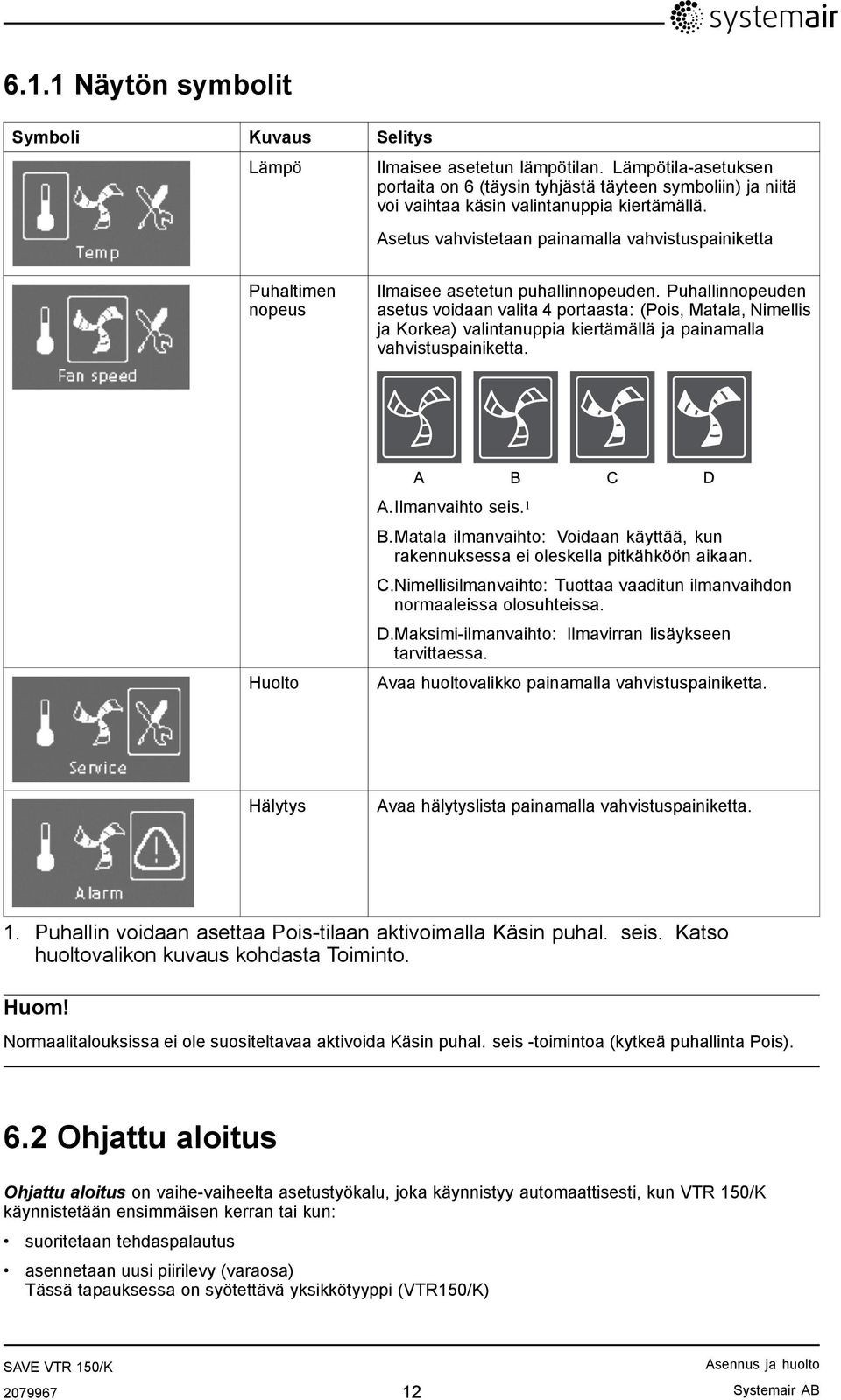

16 6.1.1 Näytön symbolit Symboli Kuvaus Selitys Lämpö Ilmaisee asetetun lämpötilan. Lämpötila-asetuksen portaita on 6 (täysin tyhjästä täyteen symboliin) ja niitä voi vaihtaa käsin valintanuppia kiertämällä. Asetus vahvistetaan painamalla vahvistuspainiketta Puhaltimen nopeus Ilmaisee asetetun puhallinnopeuden. Puhallinnopeuden asetus voidaan valita 4 portaasta: (Pois, Matala, Nimellis ja Korkea) valintanuppia kiertämällä ja painamalla vahvistuspainiketta. Huolto A.Ilmanvaihto seis. 1 B.Matala ilmanvaihto: Voidaan käyttää, kun rakennuksessa ei oleskella pitkähköön aikaan. C.Nimellisilmanvaihto: Tuottaa vaaditun ilmanvaihdon normaaleissa olosuhteissa. D.Maksimi-ilmanvaihto: Ilmavirran lisäykseen tarvittaessa. Avaa huoltovalikko painamalla vahvistuspainiketta. Hälytys Avaa hälytyslista painamalla vahvistuspainiketta. 1. Puhallin voidaan asettaa Pois-tilaan aktivoimalla Käsin puhal. seis. Katso huoltovalikon kuvaus kohdasta Toiminto. Huom! Normaalitalouksissa ei ole suositeltavaa aktivoida Käsin puhal. seis -toimintoa (kytkeä puhallinta Pois). 6.2 Ohjattu aloitus Ohjattu aloitus on vaihe-vaiheelta asetustyökalu, joka käynnistyy automaattisesti, kun VTR 150/K käynnistetään ensimmäisen kerran tai kun: suoritetaan tehdaspalautus asennetaan uusi piirilevy (varaosa) Tässä tapauksessa on syötettävä yksikkötyyppi (VTR150/K) Systemair AB

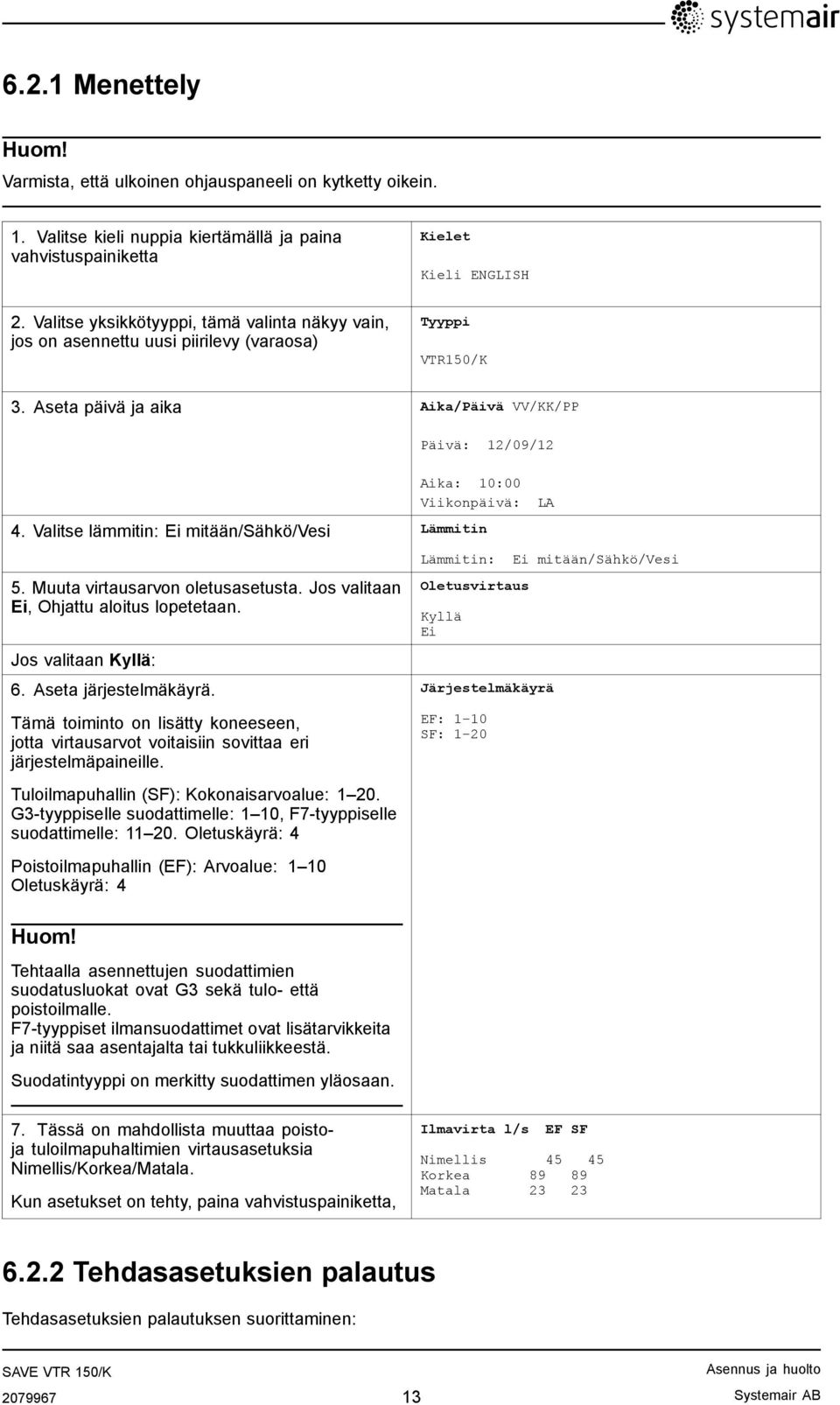

17 6.2.1 Menettely Huom! Varmista, että ulkoinen ohjauspaneeli on kytketty oikein. 1. Valitse kieli nuppia kiertämällä ja paina vahvistuspainiketta Kielet Kieli ENGLISH 2. Valitse yksikkötyyppi, tämä valinta näkyy vain, jos on asennettu uusi piirilevy (varaosa) Tyyppi VTR150/K 3. Aseta päivä ja aika Aika/Päivä VV/KK/PP Päivä: 12/09/12 Aika: 10:00 Viikonpäivä: 4. Valitse lämmitin: Ei mitään/sähkö/vesi Lämmitin 5. Muuta virtausarvon oletusasetusta. Jos valitaan Ei, Ohjattu aloitus lopetetaan. Jos valitaan Kyllä: 6. Aseta järjestelmäkäyrä. Tämä toiminto on lisätty koneeseen, jotta virtausarvot voitaisiin sovittaa eri järjestelmäpaineille. Tuloilmapuhallin (SF): Kokonaisarvoalue: G3-tyyppiselle suodattimelle: 1 10, F7-tyyppiselle suodattimelle: Oletuskäyrä: 4 Poistoilmapuhallin (EF): Arvoalue: 1 10 Oletuskäyrä: 4 Lämmitin: Oletusvirtaus Kyllä Ei LA Järjestelmäkäyrä EF: 1 10 SF: 1 20 Ei mitään/sähkö/vesi Huom! Tehtaalla asennettujen suodattimien suodatusluokat ovat G3 sekä tulo- että poistoilmalle. F7-tyyppiset ilmansuodattimet ovat lisätarvikkeita ja niitä saa asentajalta tai tukkuliikkeestä. Suodatintyyppi on merkitty suodattimen yläosaan. 7. Tässä on mahdollista muuttaa poistoja tuloilmapuhaltimien virtausasetuksia Nimellis/Korkea/Matala. Kun asetukset on tehty, paina vahvistuspainiketta, Ilmavirta l/s EF SF Nimellis Korkea Matala Tehdasasetuksien palautus Tehdasasetuksien palautuksen suorittaminen: Systemair AB

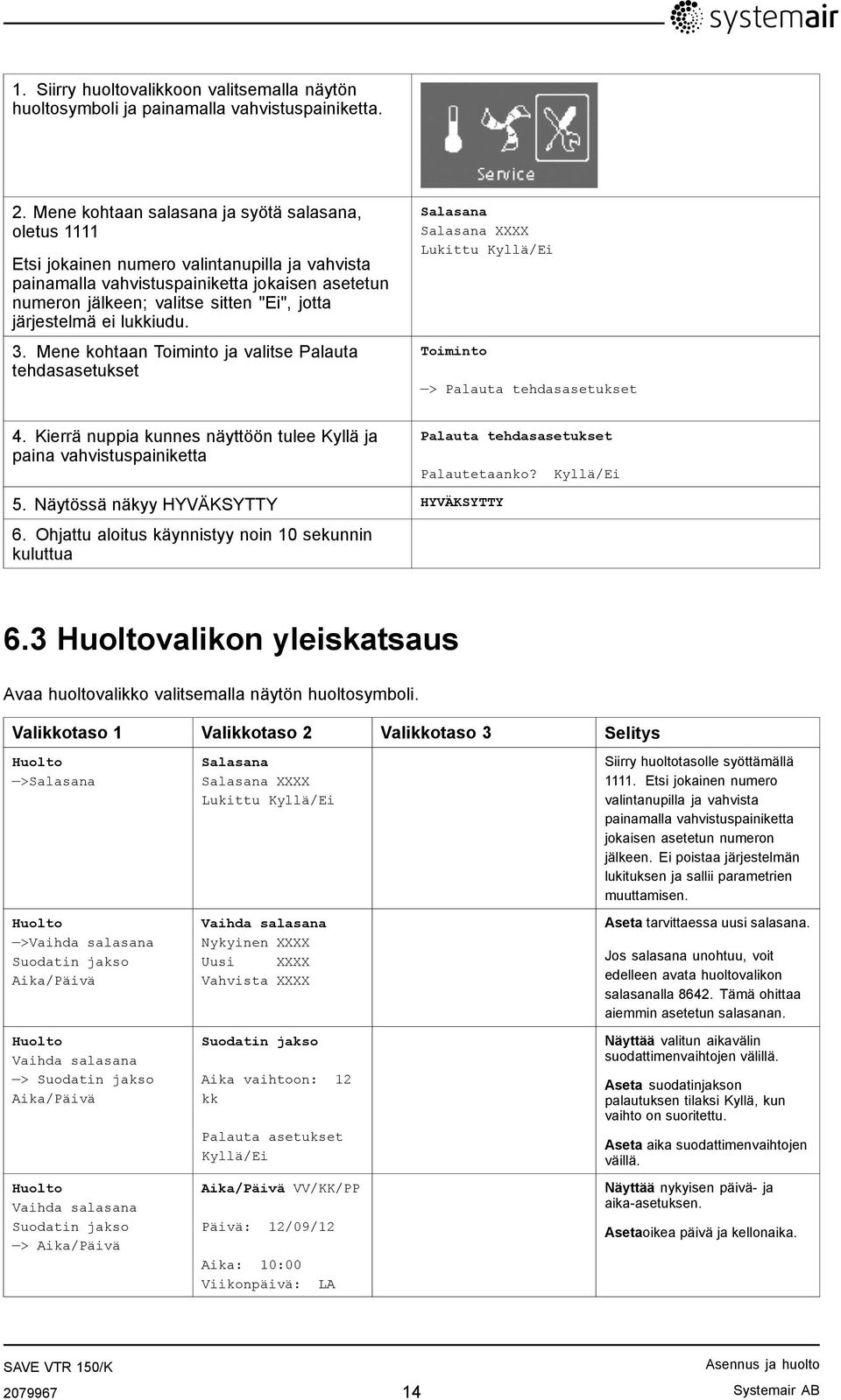

18 1. Siirry huoltovalikkoon valitsemalla näytön huoltosymboli ja painamalla vahvistuspainiketta. 2. Mene kohtaan salasana ja syötä salasana, oletus 1111 Etsi jokainen numero valintanupilla ja vahvista painamalla vahvistuspainiketta jokaisen asetetun numeron jälkeen; valitse sitten "Ei", jotta järjestelmä ei lukkiudu. 3. Mene kohtaan Toiminto ja valitse Palauta tehdasasetukset Salasana Salasana XXXX Lukittu Kyllä/Ei Toiminto > Palauta tehdasasetukset 4. Kierrä nuppia kunnes näyttöön tulee Kyllä ja paina vahvistuspainiketta Palauta tehdasasetukset Palautetaanko? Kyllä/Ei 5. Näytössä näkyy HYVÄKSYTTY HYVÄKSYTTY 6. Ohjattu aloitus käynnistyy noin 10 sekunnin kuluttua 6.3 Huoltovalikon yleiskatsaus Avaa huoltovalikko valitsemalla näytön huoltosymboli. Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Huolto >Salasana Huolto >Vaihda salasana Suodatin jakso Aika/Päivä Huolto Vaihda salasana > Suodatin jakso Aika/Päivä Huolto Vaihda salasana Suodatin jakso > Aika/Päivä Salasana Salasana XXXX Lukittu Kyllä/Ei Vaihda salasana Nykyinen XXXX Uusi XXXX Vahvista XXXX Suodatin jakso Aika vaihtoon: 12 kk Palauta asetukset Kyllä/Ei Aika/Päivä VV/KK/PP Päivä: 12/09/12 Aika: 10:00 Viikonpäivä: LA Siirry huoltotasolle syöttämällä Etsi jokainen numero valintanupilla ja vahvista painamalla vahvistuspainiketta jokaisen asetetun numeron jälkeen. Ei poistaa järjestelmän lukituksen ja sallii parametrien muuttamisen. Aseta tarvittaessa uusi salasana. Jos salasana unohtuu, voit edelleen avata huoltovalikon salasanalla Tämä ohittaa aiemmin asetetun salasanan. Näyttää valitun aikavälin suodattimenvaihtojen välillä. Aseta suodatinjakson palautuksen tilaksi Kyllä, kun vaihto on suoritettu. Aseta aika suodattimenvaihtojen väillä. Näyttää nykyisen päivä- ja aika-asetuksen. Asetaoikea päivä ja kellonaika Systemair AB

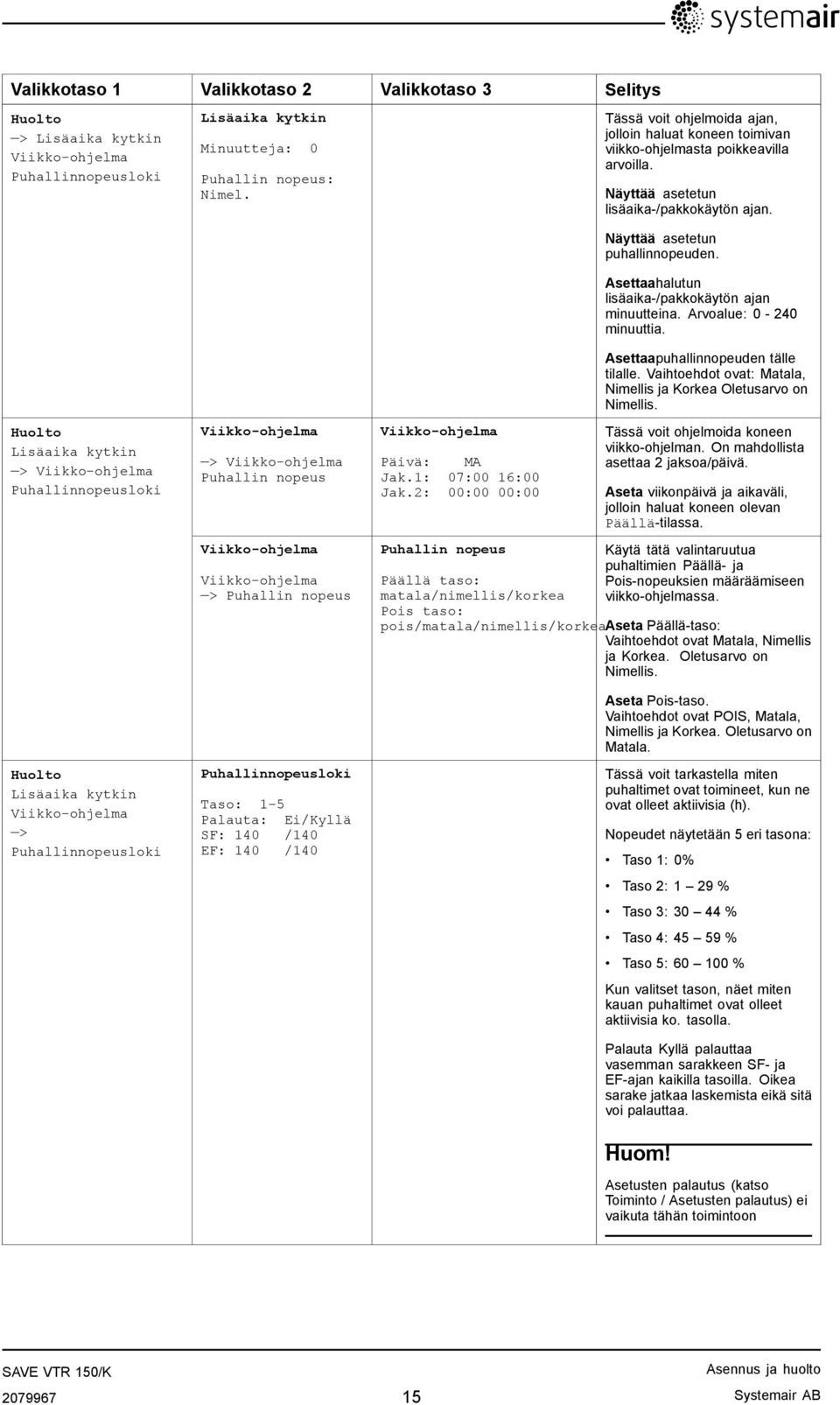

19 Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Huolto > Lisäaika kytkin Viikko-ohjelma Puhallinnopeusloki Lisäaika kytkin Minuutteja: 0 Puhallin nopeus: Nimel. Tässä voit ohjelmoida ajan, jolloin haluat koneen toimivan viikko-ohjelmasta poikkeavilla arvoilla. Näyttää asetetun lisäaika-/pakkokäytön ajan. Näyttää asetetun puhallinnopeuden. Asettaahalutun lisäaika-/pakkokäytön ajan minuutteina. Arvoalue: minuuttia. Asettaapuhallinnopeuden tälle tilalle. Vaihtoehdot ovat: Matala, Nimellis ja Korkea Oletusarvo on Nimellis. Huolto Lisäaika kytkin > Viikko-ohjelma Puhallinnopeusloki Huolto Lisäaika kytkin Viikko-ohjelma > Puhallinnopeusloki Viikko-ohjelma > Viikko-ohjelma Puhallin nopeus Viikko-ohjelma Viikko-ohjelma > Puhallin nopeus Puhallinnopeusloki Taso: 1 5 Palauta: Ei/Kyllä SF: 140 /140 EF: 140 /140 Viikko-ohjelma Päivä: MA Jak.1: 07:00 16:00 Jak.2: 00:00 00:00 Puhallin nopeus Päällä taso: matala/nimellis/korkea Pois taso: pois/matala/nimellis/korkea Tässä voit ohjelmoida koneen viikko-ohjelman. On mahdollista asettaa 2 jaksoa/päivä. Aseta viikonpäivä ja aikaväli, jolloin haluat koneen olevan Päällä-tilassa. Käytä tätä valintaruutua puhaltimien Päällä- ja Pois-nopeuksien määräämiseen viikko-ohjelmassa. Aseta Päällä-taso: Vaihtoehdot ovat Matala, Nimellis ja Korkea. Oletusarvo on Nimellis. Aseta Pois-taso. Vaihtoehdot ovat POIS, Matala, Nimellis ja Korkea. Oletusarvo on Matala. Tässä voit tarkastella miten puhaltimet ovat toimineet, kun ne ovat olleet aktiivisia (h). Nopeudet näytetään 5 eri tasona: Taso 1: 0% Taso 2: 1 29 % Taso 3: % Taso 4: % Taso 5: % Kun valitset tason, näet miten kauan puhaltimet ovat olleet aktiivisia ko. tasolla. Palauta Kyllä palauttaa vasemman sarakkeen SF- ja EF-ajan kaikilla tasoilla. Oikea sarake jatkaa laskemista eikä sitä voi palauttaa. Huom! Asetusten palautus (katso Toiminto / Asetusten palautus) ei vaikuta tähän toimintoon Systemair AB

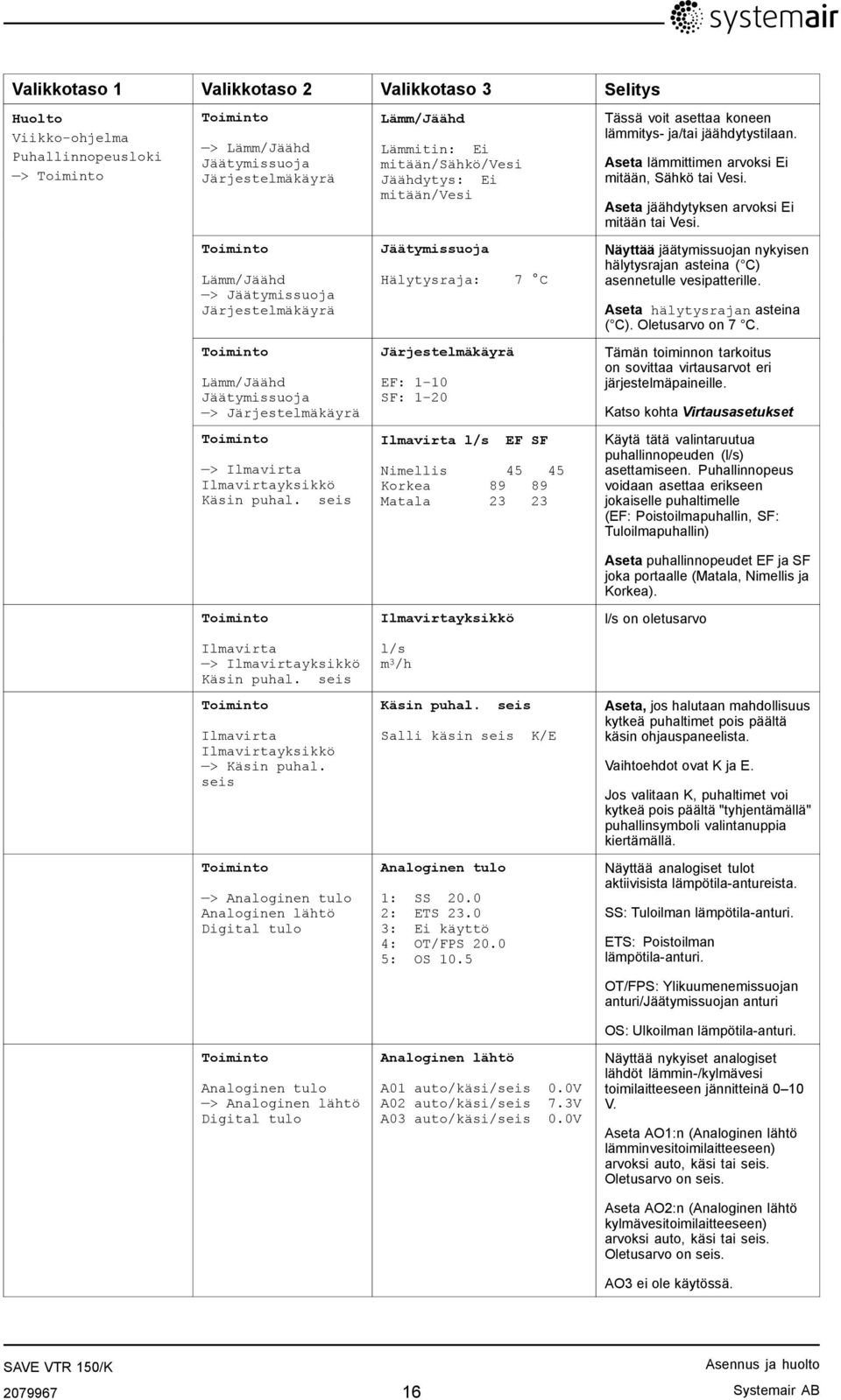

20 Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Huolto Viikko-ohjelma Puhallinnopeusloki > Toiminto Toiminto > Lämm/Jäähd Jäätymissuoja Järjestelmäkäyrä Toiminto Lämm/Jäähd > Jäätymissuoja Järjestelmäkäyrä Toiminto Lämm/Jäähd Jäätymissuoja > Järjestelmäkäyrä Toiminto > Ilmavirta Ilmavirtayksikkö Käsin puhal. seis Lämm/Jäähd Lämmitin: Ei mitään/sähkö/vesi Jäähdytys: Ei mitään/vesi Jäätymissuoja Hälytysraja: 7 C Järjestelmäkäyrä EF: 1 10 SF: 1 20 Ilmavirta l/s EF SF Nimellis Korkea Matala Tässä voit asettaa koneen lämmitys- ja/tai jäähdytystilaan. Aseta lämmittimen arvoksi Ei mitään, Sähkö tai Vesi. Aseta jäähdytyksen arvoksi Ei mitään tai Vesi. Näyttää jäätymissuojan nykyisen hälytysrajan asteina ( C) asennetulle vesipatterille. Aseta hälytysrajan asteina ( C). Oletusarvo on 7 C. Tämän toiminnon tarkoitus on sovittaa virtausarvot eri järjestelmäpaineille. Katso kohta Virtausasetukset Käytä tätä valintaruutua puhallinnopeuden (l/s) asettamiseen. Puhallinnopeus voidaan asettaa erikseen jokaiselle puhaltimelle (EF: Poistoilmapuhallin, SF: Tuloilmapuhallin) Aseta puhallinnopeudet EF ja SF joka portaalle (Matala, Nimellis ja Korkea). Toiminto Ilmavirta > Ilmavirtayksikkö Käsin puhal. seis Toiminto Ilmavirta Ilmavirtayksikkö > Käsin puhal. seis Toiminto > Analoginen tulo Analoginen lähtö Digital tulo Toiminto Analoginen tulo > Analoginen lähtö Digital tulo Ilmavirtayksikkö l/s m 3 /h Käsin puhal. seis Salli käsin seis Analoginen tulo 1: SS : ETS : Ei käyttö 4: OT/FPS : OS 10.5 Analoginen lähtö K/E A01 auto/käsi/seis 0.0V A02 auto/käsi/seis 7.3V A03 auto/käsi/seis 0.0V l/s on oletusarvo Aseta, jos halutaan mahdollisuus kytkeä puhaltimet pois päältä käsin ohjauspaneelista. Vaihtoehdot ovat K ja E. Jos valitaan K, puhaltimet voi kytkeä pois päältä "tyhjentämällä" puhallinsymboli valintanuppia kiertämällä. Näyttää analogiset tulot aktiivisista lämpötila-antureista. SS: Tuloilman lämpötila-anturi. ETS: Poistoilman lämpötila-anturi. OT/FPS: Ylikuumenemissuojan anturi/jäätymissuojan anturi OS: Ulkoilman lämpötila-anturi. Näyttää nykyiset analogiset lähdöt lämmin-/kylmävesi toimilaitteeseen jännitteinä 0 10 V. Aseta AO1:n (Analoginen lähtö lämminvesitoimilaitteeseen) arvoksi auto, käsi tai seis. Oletusarvo on seis. Aseta AO2:n (Analoginen lähtö kylmävesitoimilaitteeseen) arvoksi auto, käsi tai seis. Oletusarvo on seis. AO3 ei ole käytössä Systemair AB

21 Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Toiminto > Digital tulo Konfiguroi DI 1 3 DI 4 7 Digital tulo DI1 Päällä/Pois DI2 Päällä/Pois DI3 Päällä/Pois DI4 Päällä/Pois DI5 Päällä/Pois DI6 Päällä/Pois DI7 Päällä/Pois Näyttää digitaalitulojen nykyisen asetuksen Päällä tai Pois. DI1: Puhaltimen konfigurointi DI2: Liesikuvun säätö DI3: Puhaltimen konfigurointi DI4: Lämmityspatteri pois käytöstä DI5: Lisäaika-/pakkokäyttö DI6: Roottorin anturi DI7: Kotona/poissa Toiminto Digital tulo > Konfiguroi DI 1 3 DI 4 7 Konfiguroi DI SF korkea EF nimellis 2 SF pois EF matala 3 SF korkea EF korkea Tässä asetetaan miten puhaltimet reagoivat 3 erilaiseen digitaalituloon, kun ne kytketään päälle tai pois (vasemman sarakkeen asetukset ovat esimerkkejä). On/off-kytkimet on kytkettävä pääpiirikortin liittimiin eri toimintojen toteuttamiseksi. Katso tarkemmat tiedot mukana toimitetusta kytkentäkaaviosta. Aseta tuloilmapuhaltimen (SF) ja poistoilmapuhaltimen (EF) arvoksi pois, matala, nimellis tai korkea digitaalituloille Systemair AB

22 Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Toiminto Digital tulo Konfiguroi DI 1 3 > DI 4 7 DI Läm seis 5 Pid käy 6 Roottori 7 Kotona/poissa DI 4 7 on asetettu tehtaalla eikä käyttäjä voi muuttaa niitä. Alla on kunkin toiminnon lyhyt kuvays. DI4: Mahdollistaa sähkölämmityspatterin kytkemisen päälle tai pois. Aktivoitu tulo tarkoittaa, että sähkölämmityspatteri on estetty. DI5: Aktivoi Lisäaika-/pakkokäyttötoiminto. Toiminto ohittaa nykyiset puhallinnopeusasetukset ja puhaltimia pakkokäytetään kohdan Huolto-> Lisäaka kytkin asetuksien mukaan. Vaihtoehdot ovat Matala, Nimellis ja Korkea tälle toiminnolle. Tulo lasketaan impulssikytkimen signaalien perusteella. Jos käytetään vakiokytkintä, asetetun ajan alaslaskenta alkaa, kun kytkin kytketään pois päältä. DI6: Roottorin anturi. DI7: Tämän tulon kytkeminen päälle alentaa tuloilman lämpötilan asetusarvoa 10 astetta. Tätä toimintoa käytetään, kun rakennuksessa ei oleskella pitkähköön aikaan. On suositeltavaa kytkeä DI7 ja DI1 tai DI3 rinnan. Jos DI7 aktivoidaan, aseta puhaltimien nopeudeksi matala. Puhallinnopeudet asetetaan DI1/DI3:n konfiguroinnin yhteydessä Huom! Kotona/poissa toiminto ei toimi, jos vesilämmityspatteri on aktivoitu. Toiminto > Digital tulo Sulatus Modbus Digital lähtö 1: SF 67% 2: EF 67% 3: Rot Päällä/Pois 4: Hälytys K/E 5: Kosteus K/E 6: Jälkiläm K/E Näyttää digitaalilähtöjen 1 5 nykyiset asetukset (vasemmalla olevan sarakkeen arvot ovat esimerkkejä). 1: SF 67%: Tuloilmapuhaltimen nykyinen nopeusasetus (prosentteina maksiminopeudesta). 2: EF 67%: Poistoilmapuhaltimen nykyinen nopeusasetus (prosentteina maksiminopeudesta). 3: Näyttää, onko roottori aktiivinen vai ei. 4: Hälytys K/E: Ilmaisee, onko summahälytys aktiivinen vai ei. 5: Kosteus Pois: Ulkoilma-/jäteilmapelti on päällä tai pois (230 V signaalirele). 6: Jälkiläm K/E: Ilmaisee, onko sähkölämmityspatteri aktiivinen vai ei Systemair AB

23 Valikkotaso 1 Valikkotaso 2 Valikkotaso 3 Selitys Toiminto Digital lähtö > Sulatus Modbus Sulatus Tila 0 5 Aseta tällä valintaruudulla, kuinka aggressiivisesti haluat sulatustoiminnon toimivan (kohta 7.5). Toiminto > Modbus Asetusten palautus Toiminto Modbus > Asetusten palautus Modbus Osoite 1 Baud 9600/19200 Parity Ei mitään/parillinen/pariton Palauta tehdasasetukset Palautetaanko? Kyllä/Ei Tietoa Modbus-tiedonsiirrosta ja muuttujista löytyy Modbus-käsikirjasta osoitteesssa Tässä voit palauttaa tehdasasetukset. Aseta Kyllä tai Ei Huom! Palautus poistaa kaikki käyttäjän tekemät asetukset. Huolto >Kieli Versiot Hälytys Huolto >Kieli >Versiot Hälytys Huolto Kieli Versiot >Hälytys Kielet Kieli ENGLISH Versio VR150 CD EC Appl Boot Hälytys Puhal. K EmT/Frost E Damp K Pb-vika E Lämpö E Suod. K Käytä tätä valintaruutua paikallisen kielen valintaan. Aseta Kieli valintanuppia kiertämällä. Näyttää nykyiset ohjelmaversiot Näyttää hälytyslistan ja mitkä hälytykset on laukaistu (ilmaistu K:lla). Katso hälytyslista (kohta 9.4.1) 6.4 Lämpötilan asettaminen Tuloilman lämpötila-asetuksen portaita on 6 ja se asetetaan päävalikkonäytössä valintanuppia kiertämällä. Jos sähkö- tai vesilämmityspatteri on asennettu, lämpötilan asetusarvot ovat: 12.0, 14.5, 17.0, 19.5 ja 22.0 C. Oletusarvo on 12.0 C. Jos lämmityspatteri on deaktivoitu, lämpötilaportaat ovat: 15.0, 16.0, 17.0, 18.0 ja 19.0 C. Oletusarvo on 15.0 C. Kukin lämpötilaporras osoitetaan lämpötilasymbolin täyttöasteella. Tyhjä lämpötilasymboli on 6. asetusarvo ja se aktivoi manuaalisen kesätilan. Katso kohta: Puhallinnopeuden manuaalinen asetus Puhallinnopeus voidaan asettaa milloin tahansa manuaalisesti päävalikkonäytössä. Valitsemalla ja vahvistamalla puhallinsymboli on mahdollista asettaa puhallinnopeudeksi yksi neljästä portaasta: Pois, Matala, Nimellis ja Korkea Systemair AB

24 Näin tekemällä ohitat koneeseen ohjelmoidun viikko-ohjelman sen voimassaolon päättymiseen saakka (kohta 7.6). Huom! Puhallin voidaan asettaa Pois-tilaan aktivoimalla Käsin puhal. seis. Katso huoltovalikon kuvaus kohdasta Toiminto. 6.6 Manuaalinen ja automaattinen kesätila Manuaalinen kesätila kytkeytyy, jos valitaan porrasta 12 C alempi lämpötilaporras. Päävalikon lämpötilasymboli on silloin täysin tyhjä. Jos lämmityspatteri on aktiivinen, se kytkee manuaalisen kesätilan pois päältä. Manuaalinen kesätila kytkeytyy automaattisesti pois, jos tuloilman lämpötila on 5 C. Jos vesilämmityspatteri on asennettu ja aktiivinen, manuaalinen kesätila lopetetaan, jos ulkoilman tai tuloilman lämpötila on 5 C. Kone vaihtelee automaattisesti lämmöntalteenotolla varustetun talvikäytön ja ilman lämmöntalteenottoa olevan kesäkäytön välillä. 6.7 Jäähdytyksen talteenotto Jos ulkoilma on lämpimämpää kuin poistoilma ja tuloilma on asetusarvon yläpuolella, jäähdytyksen talteenotto aktivoituu. Tämä tila estää lämmönsäätelyprosessin. 7 Käyttöönotto 7.1 Puhaltimen nopeusasetukset Puhallinnopeuden asetus voidaan valita neljästä portaasta: pois, matala, nimellis ja korkea Nämä asetukset ohjaavat lähtösignaaleja tulo- ja poistopuhaltimille. Nopeusportaiden tehdasasetukset ovat: Pois: 0 l/s Matala: 18 l/s Nimellis: 30 l/s noin 70 Pa:n paineella) Korkea: 62 l/s Näitä tasoja voi muuttaa huoltotasolla. Huom! Puhallin voidaan asettaa Pois-tilaan aktivoimalla Käsin puhal. seis. Katso huoltovalikon kuvaus kohdasta Toiminto. Normaalitalouksissa ei ole kuitenkaan suositeltavaa aktivoida Käsin puhal. seis -toimintoa (kytkeä puhallinta Pois). Seuraavasta virtauskaaviosta saat käsityksen, miten ilmavirta vastaa kutakin jännitelähtöä. Se on puhaltimen suorituskykykaavio, josta nähdään tehokäyrät tulo- ja poistoilmalle Systemair AB

25 Kuva 10 Puhaltimen tehokäyrä 1. Puhaltimen tehokäyrä, tuloilma 2. Puhaltimen tehokäyrä tuloilma Puhallinnopeuden asetus 1. Siirry huoltovalikkoon valintanuppia käyttämällä 2. Siirry huoltotasolle syöttämällä salasana, oletus Etsi jokainen numero valintanupilla ja vahvista painamalla vahvistuspainiketta jokaisen asetetun numeron jälkeen; valitse sitten "Ei", jotta järjestelmä ei lukkiudu. 3. Siirry kohtaan: Toiminto Valitse: Ilmavirta Salasana Salasana XXXX Lukittu Kyllä/Ei Toiminto > Ilmavirta 4. Aseta puhallinnopeus. Kaikki 4 nopeusluokkaa voidaan asettaa järjestelmän määrittämän minimija maksimiarvojen välille. Ilmavirta l/s EF SF Nimellis Korkea Matala Systemair AB

26 7.2 Tuloilman virtausasetukset, G3-tyyppinen suodatin Kuva 11 Tuloilman virtausasetukset, G3-tyyppinen suodatin Järjestelmäkäyrä K-kerroin[l/s] 1 13,22 2 7,73 3 5,54 4 4,32 5 3,44 6 2,70 7 2,16 8 1,75 9 1, , Systemair AB

27 7.3 Tuloilman virtausasetukset, F7-tyyppinen suodatin Kuva 12 Tuloilman virtausasetukset, F7-tyyppinen suodatin Järjestelmäkäyrä K-kerroin[l/s] 11 11, , , , , , , , , , Systemair AB

28 7.4 Poistoilman virtausasetukset, G3-tyyppinen suodatin Kuva 13 Poistoilman virtausasetukset, G3-tyyppinen suodatin JärjestelmäkäyräK-kerroin[l/s] 1 14,51 2 8,09 3 5,66 4 4,40 5 3,47 6 2,77 7 2,21 8 1,73 9 1, , Sulatustason asetukset Kone on varustettu automaattisella kaksivaiheisella sulatustoiminnolla, joka aktivoidaan, kun lämmönvaihtimen alueella esiintyy jäätymisvaara. Asetus 0-5 (taulukko 1) määrää, kuinka aggressiivinen sulatus on. Tehtaalla asetettu oletusarvo on tila Systemair AB

29 Huom! Lämmönvaihtimen tulisi kestää matalia ulkolämpötiloja, mutta niissä tapauksissa, joissa jäätymistä voi esiintyä, on otettava huomioon, että kaksivaiheinen sulatus aiheuttaa alipaineen rakennukseen. Muista takkaa käyttäessäsi, että savua saattaa imeytyä asuintiloihin, jos sulatus aktivoituu. Taulukko 2: Sulatustasot Sulatustila Sisäilman suhteellinen kosteus 1 Kuvaus 0 Sulatus on pois päältä 1 Minimi <20 % Kuivat alueet kuten varastorakennukset, joissa on vähän ihmisiä, tai teollisuusrakennukset, jotka eivät käytä vettä tuotantoprosessissaan. 2 Matala % Toimistorakennukset 3 Keskitaso % Asunnot tai talot, joissa on normaali kosteus 2 4 Suuri % Asunnot tai talot, joissa on suuri kosteus 5 Suuri > 80 % Rakennukset, joissa on erittäin korkea kosteustaso. 1. Poistoilman suhteellinen kosteus matalissa ulkolämpötiloissa. 2. Uudisrakennuksissa saatetaan tarvita korkeampaa sulatustasoa ensimmäisen talven aikana Sulatustason asetus 1. Siirry huoltovalikkoon valintanuppia käyttämällä. 2. Siirry huoltotasolle syöttämällä salasana, oletus Etsi jokainen numero valintanupilla ja vahvista painamalla vahvistuspainiketta jokaisen asetetun numeron jälkeen; valitse sitten "Ei", jotta järjestelmä ei lukkiudu. 3. Siirry kohtaan: Toiminto Valitse: Sulatus Salasana Salasana XXXX Lukittu Kyllä/Ei Toiminto > Sulatus 4. Aseta tila, 0 5 Sulatus Tila Viikko-ohjelman ohjelmointi Suorita viikko-ohjelman ohjelmointi seuraavasti: Systemair AB

30 1. Siirry huoltovalikkoon valintanuppia käyttämällä. 2. Siirry huoltotasolle syöttämällä salasana, oletus Etsi jokainen numero valintanupilla ja vahvista painamalla vahvistuspainiketta jokaisen asetetun numeron jälkeen; valitse sitten "Ei", jotta järjestelmä ei lukkiudu. Salasana Salasana XXXX Lukittu Kyllä/Ei 3. Siirry kohtaan: Viikko-ohjelma Huolto >Viikko-ohjelma 4. Valitse Viikko-ohjelma uudelleen. Viikko-ohjelma 4. Aseta viikonpäivä ja aika, jolloin haluat koneen olevan Päällä-tilassa. Päivää kohti voidaan ohjelmoida kaksi jaksoa. Lopun aikaa kone on Pois-tilassa. 5. Palaa edelliseen valintaruutuun peruutuspainikkeella ja siirry kohtaan Puhallin nopeus. 7. Aseta, millä nopeudella puhaltimen halutaan toimivan Päällä-tilassa; valitse Matala, Nimellis tai Korkea. Aseta, millä nopeudella puhaltimen halutaan toimivan Pois-tilassa; valitse Pois, Matala, Nimellis tai Korkea. Huom! Jos sähkölämmityspatteri on asennettu ja aktiivinen ja kone on suljettu ohjauspaneelista, esim. valitsemalla Pois. Kun kone on viikko-ohjelman Pois-tilassa, puhaltimet jatkavat käyntiä 3 minuuttia ennen lopettamista, jotta patteri ei laukaisisi ylikuumenemissuoja-anturia. 8. Palaa päävalikkoon peruutuspainiketta painamalla. > Viikko-ohjelma Puhallin nopeus Viikko-ohjelma Päivä: MA Jak.1: 07:00 16:00 Jak.2: 00:00 00:00 Viikko-ohjelma Viikko-ohjelma > Puhallin nopeus Puhallin nopeus Päällä taso: matala/nimellis/korkea Pois taso: pois/matala/nimellis/korkea 7.7 Lisätoiminnot Koneessa on joukko ylimääräisiä on/off-toimintoja, jotka voidaan aktivoida ulkoisilla, pääpiirilevyn digitaalituloihin kytketyillä on/off-kytkimillä (katso kytkentäkaavio). Käytettävissä ovat seuraavat mahdollisuudet. Digitaalitulot 1 ja 3: Kytkemällä on/off-kytkimet näihin tuloihin on mahdollista valita 3 erityistä puhallinnopeusasetusta ohjauspaneelista rakennuksen tilapäisistä tarpeista riippuen (esim. poistoilmapuhaltimen nopeuden alentaminen, kun käytetään takkaa). DI 3 on valmiiksi sisäisesti kytkettynä ja helposti käsillä koneen päällä. Katso kohta: 5.7 Digitaalitulo 4: Mahdollistaa sähkölämmityspatterin kytkemisen päälle tai pois. Aktivoitu tulo tarkoittaa, että sähkölämmityspatteri on estetty Systemair AB

31 Digitaalitulo 5: Aktivoi Lisäaika-/pakkokäyttötoiminto palautuvalla kytkimellä. Toiminto ohittaa nykyiset puhallinnopeusasetukset ja puhaltimia pakkokäytetään kohdan Huolto-> Lisäaka kytkin asetuksien mukaan. Vaihtoehdot ovat Matala, Nimellis ja Korkea tälle toiminnolle. Tulo lasketaan impulssikytkimen signaalien perusteella. Jos käytetään vakiokytkintä, asetetun ajan alaslaskenta alkaa, kun kytkin kytketään pois päältä. Digitaalitulo 7: Kotona/poissa, tämän tulon kytkeminen päälle alentaa tuloilman lämpötilan asetusarvoa 10 astetta. Tätä toimintoa käytetään, kun rakennuksessa ei oleskella pitkähköön aikaan. Tämä toiminto ei kuitenkaan toimi, jos kone on konfiguroitu toimimaan vesilämmityspatterin kanssa. On suositeltavaa kytkeä DI7 ja DI1 tai DI3 rinnan. Jos DI7 aktivoidaan, aseta puhaltimien nopeudeksi matala. Puhallinnopeudet asetetaan DI1/DI3:n konfiguroinnin yhteydessä. Katso valikkovalinnat kohdasta "Huoltovalikon yleiskatsaus" (6.3). 8 Ennen järjestelmän käynnistämistä Tarkista asennuksen valmistuttua, että: Kone on asennettu näiden asennusohjeiden mukaisesti Kone on johdotettu oikein (jos sähkölämmityspatteri on asennettu) Ulkoilma- ja jäteilmapellit ja äänenvaimentimet on asennettu ja kanavajärjestelmä on liitetty oikein koneeseen Kaikki kanavat on eristetty riittävästi ja asennettu paikallisten määräysten mukaisesti Ulkoilmanotto on sijoitettu riittävän kauas saastelähteistä (keittiötuulettimen, keskuspölynimurin tai vastaavien poistoaukoista). Kaikki ulkopuoliset laitteet on kytketty. Kone on konfiguroitu ja otettu käyttöön asianmukaisesti Viikko-ohjelma ja puhallinnopeusasetukset on ohjelmoitu oikein. 9 Huolto 9.1 Varoitukset Vaara Varmista, että kone on kytketty irti sähköverkosta ennen huolto- ja sähkötöitä! Kaikki sähköliitännät ja huoltotyöt on teetettävä valtuutetulla asentajalla paikallisten määräysten mukaisesti. Varoitus Järjestelmä on tarkoitettu jatkuvatoimiseksi ja tulee pysäyttää vain huoltoa varten. Vaikka koneen verkkoliitäntä onkin irrotettu, sisällä olevat pyörivät osat eivät kenties ole vielä pysähtyneet ja aiheuttavat sen vuoksi tapaturmavaaran. Varo teräviä reunoja huollon yhteydessä. Käytä suojakäsineitä. Varmista, että suodattimet on asennettu paikalleen, ennen kuin käytät järjestelmää. Tätä tuotetta saavat käyttää ainoastaan henkilöt, joilla on tarpeeksi tietoa tai koulutusta tältä alalta, tai käytön tulee tapahtua tällaisen henkilön valvonnassa Systemair AB

32 9.2 Sisäiset komponentit Kuva 14 Sisäiset komponentit Viite Kuvaus 1 Asennuslista 2 Ulkoiset liitännät 3 Pääpiirilevy 4 Tuloilmapuhallin 5 Sisäinen sähkölämmityspatteri (500/1000 W) 6 Poistoilmasuodatin 7 Tuloilmasuodatin 8 Poistoilmapuhallin 9 Pyörivä lämmönvaihdin 10 Tuloilma-anturi 11 Ulkoilma-anturi 12 Poistoilma-anturi 13 Ylikuumenemissuoja-anturi Systemair AB

33 9.3 Komponenttien kuvaukset Puhaltimet Puhaltimissa (4 ja 8, kuva 14) on ulkopuolisella roottorilla varustetut EC-moottorit, joiden nopeutta voi säätää yksilöllisesti portaattomasti %. Moottorin laakerit on kestovoideltu, joten ne eivät tarvitse huoltoa. Puhaltimet voidaan irrottaa puhdistusta varten, katso tarkemmin käyttöohjeesta Suodattimet Tehtaalla asennettujen suodattimien suodatusluokat ovat G3 sekä tulo- että poistoilmalle. Suodattimet on vaihdettava, kun ne ovat likaantuneet. Suodattimia voit tilata jälleenmyyjältäsi. Suodatusluokkaa F7 voi käyttää tuloilmansuodattimena. Suodatintyyppi on merkitty suodattimen yläosaan. Huom! Jos käytetään suodatusluokkaa G3 luokan F7 sijasta, tuloilmapuhaltimen (SF) järjestelmäkäyrä on vaihdettava: G3-tyyppiselle suodattimelle: 1 10, F7-tyyppiselle suodattimelle: Lämmönvaihdin on varustettu erittäin tehokkaalla pyörivällä lämmönvaihtimella. Tarvittava tuloilman lämpötila pidetään sen vuoksi normaalisti yllä ilman lisälämmitystä. Lämmönvaihdin voidaan irrottaa puhdistusta ja huoltoa varten, katso tarkemmin käyttöohjeesta Piirilevy Pääpiirilevy (3, kuva 14) ohjaa koneen toimintoja ja lämpötiloja. On mahdollista kytkeä ulkoisia lisävarusteita pääpiirilevyn liittimiin. Katso tarkemmat tiedot kytkentäkaaviosta Lämpötila-anturit Neljä lämpötila-anturia (NTC, 10 kω) on asennettu koneeseen tehtaalla ja sijoitettu vastaavaan ilmakanavaan: Tuloilma-anturi (10, kuva 14) Ulkoilma-anturi (11, kuva 14) Poistoilma-anturi (12, kuva 14) Ylikuumenemissuoja-anturi (13, kuva 14) Anturit on kytketty pääpiirilevyyn. Katso tarkemmat tiedot kytkentäkaaviosta Sähkölämmityspatteri Lämmityspatteri aktivoidaan releellä ja kytkeytyy päälle, jos tuloilman lämpötila on 2 C asetusarvoa matalampi ja kytkeytyy pois, jos yksi tai useampi seuraavista ehdoista täyttyy: 1. Jos tuloilman lämpötila on 2 C asetusarvoa korkeampi 2. Jos ylikuormitussuoja on aktivoitunut tai anturi on viallinen 3. Jos hätätermostaatti on auennut tai rikki 4. Jos tuloilma-anturi on virhetilassa Systemair AB

34 5. Jos tuloilmapuhallin ei käy 6. Jos lämmityspatteri on deaktivoitu valikossa Vesilämmityspatteri Lisävarusteena saatavaa vesilämmityspatteria voidaan ohjata analogialähdöllä WH (0-10 V DC). Vesilämmityspatteri käyttää AI 4:ää jäätymissuojaukseen (OT, "Over heat protection", vaihtuu FPS:ksi, "Frost protection" valikossa). Jäätymissuoja-anturin on tällöin oltava paluuvesiputkeen kiinnitetty pinta-anturi. Anturin tyyppi: TG-A130 Tuloilma-anturi (SS) AI 1:ssä on korvattava kanava-anturilla, jonka saa lisävarusteena. Anturin tyyppi: TG-K360. Katso tarkemmat tiedot kytkentäkaaviosta. Vain sähkö- tai vesilämmityspatteri on sallittu, ts. jos on valittu vesilämmityspatteri, sähkölämmityspatteri on deaktivoitu ja päinvastoin. Huom! Jos vesilämmityspatteri on asennettu, suosittelemme painokkaasti asentamaan myös ulkoilmapellin jousipalautteisella toimilaitteella Vesijäähdytyspatteri Lisävarusteena saatavaa vesijäähdytyspatteria voidaan ohjata koneella. Jos vesijäähdytyspatteri on asennettu, tuloilma-anturi (SS) AI 1:ssä on korvattava kanava-anturilla, jonka saa lisävarusteena. Anturin tyyppi: TG-K360. Katso tarkemmat tiedot kytkentäkaaviosta. 9.4 Vianetsintä Näytön varoituskolmio ja teksti ilmaisevat hälytyksen. Voit katsoa hälytystä kiertämällä valintanupin varoituskolmion kohdalle ja painamalla kaksi kertaa vahvistuspainiketta. Jos ilmenee ongelmia, tarkista seuraavat kohdat, ennen kuin otat yhteyttä valtuutettuun huoltoon. Vika Puhaltimet eivät käynnisty Toimenpide 1. Tarkista, onko näytössä hälytyksiä. 2. Tarkista, että kaikki varokkeet ja pikaliittimet on kytketty (verkkojännite ja tulo- ja poistoilmapuhaltimien pikaliittimet, 4 ja 8. kuva 14). 3. Tarkista, että viikko-ohjelma on Päällä-tilassa. Viikko-ohjelma saattaa olla Pois-tilassa ja puhallinnopeudeksi on asetettu Pois (kohta 7.6). 4. Tarkista, onko jokin digitaalituloista 1 3 (DI 1 3) aktiivinen ja kytketty pois. Tämä pakottaisi toisen tai molemmat puhaltimet pysähtymään riippuen asetuksista (kohta 6.3) Systemair AB

35 Pienentynyt ilmavirtaus Konetta ei voi ohjata (ohjaustoiminnot eivät toimi) Alhainen tuloilman lämpötila Melu/värinä 1. Tarkista, onko näytössä hälytyksiä. 2. Tarkista puhallinnopeuden asetus ohjauspaneelista (kohta 7.1.1). 3. Tarkista viikko-ohjelma (kohta 7.6). 4. Tarkista, onko jokin digitaalituloista 1 3 (DI 1 3) aktiivinen ja kytketty pois. Tämä pakottaisi toisen tai molemmat puhaltimet pysähtymään riippuen asetuksista (kohta 6.3). 5. Tarkista suodattimet. Tarvitaanko suodattimien vaihtoa? 6. Tarkista hajottimet/säleiköt. Tarvitaanko hajottimien/säleikköjen puhdistusta? 7. Tarkista puhaltimet ja lämmönvaihdinyksikkö. Tarvitaanko puhdistusta? 8. Tarkista, onko rakennuksen ilmanotto ja kattoyksikkö (jäteilma) tukossa. 9. Tarkista, onko näkyvissä kanavissa vaurioita ja/tai pöly-/likakerrostumia. 10.Tarkista hajottimien ja säleikköjen aukot. 1. Palauta ohjaustoiminnot irrottamalla pistoke sekunniksi. 2. Tarkista moduulipistokkeen liitäntä ohjauspaneelin ja pääpiirilevyn välillä. 1. Tarkista, onko näytössä hälytyksiä. 2. Tarkista asetettu tuloilman lämpötila ohjauspaneelista. 3. Tarkista analogiatulot huoltovalikosta vahvistaaksesi, että lämpötila-anturit ovat kunnossa (kohta 6.3). Siirry kohtaan Toiminto < Analoginen tulo ja vahvista lämpötila-anturien lukemat. 4. Tarkista, onko ylikuumenemissuojatermostaatti yhä hälytystilassa. Palauta tarvittaessa painamalla punaista painiketta sähkölämmityspatterin etulevyssä (5, kuva 14). 5. Tarkista, onko digitaalitulo 4 (DI 4) kytketty pois päältä. Tämä pakottaisi sähkölämmityspatterin kytkeytymään pois päältä (kohta 6.3). 6. Tarkista, onko poistoilmansuodatin vaihdettava. 7. Hyvin kylmällä säällä saatetaan tarvita sähkötoimista tai vesikiertoista esilämmityspatteria. Sen voi hankkia lisävarusteena. 1. Puhdista puhaltimien juoksupyörät. 2. Tarkista, että puhaltimien kiinnitysruuvit on kiristetty. 3. Tarkista, että värinänvaimenninlistat on kiinnitetty asennuslistaan ja koneen takasivulle Systemair AB

36 9.4.1 Hälytyslista Hälytys Selitys Menettele seuraavasti Puhallin EMT/Jäät. Ilmaiseen vian joko tulo- tai poistoilmapuhaltimessa. Ilmaisee lauenneen ylikuumenemissuojan (jos koneessa on sähkölämmityspatteri) tai jäätymissuoja (jos koneessa on vesilämmityspatteri). Hälytys näytetään ohjauspaneelissa. Ota yhteyttä asennusyhtiöön tai koneen myyjään. Lauenneesta jäätymissuojahälytyksestä seuraa: Molemmat tuulettimet pysähtyvät. Ulkoilma- ja jäteilmapelti sulkeutuvat. Vesiventtiili avautuu kokonaan (10 V signaali menee toimilaitteelle). Kone käynnistyy uudelleen, kun veden lämpötila nousee 5 astetta asetetun jäätymissuojalämpötilan yläpuolelle. Laukaistu ylikuumenemissuoja antaa hälytyksen ohjauspaneelissa. Palauta painamalla sähkölämmityspatterin etulevyssä olevaa punaista painiketta. Jos ongelma jatkuu, ota yhteyttä asennusyhtiöön tai koneen myyjään. Roottori Ilmaisee roottori vian. Hälytys näytetään ohjauspaneelissa. Pb-vika Lämp. Vika liitännässä relepiirilevyyn sähkölämmityspatterille (jos asennettu ja aktivoitu). Vika yhdessä tai useammassa lämpötila-anturissa. Pyörivä lämmönvaihdin on pysähtynyt. Tarkista roottorin hihna. Jos lämmönvaihdin pyörii edelleen, roottorin anturi saattaa olla viallinen. Ota yhteyttä asennusyhtiöön tai koneen myyjään. Hälytys näytetään ohjauspaneelissa. Lämmityspatteri ei aktivoidu. Ota yhteyttä asennusyhtiöön tai koneen myyjään. Hälytys näytetään ohjauspaneelissa. Ota yhteyttä asennusyhtiöön tai koneen myyjään. Suodatin Aika suodattimenvaihtoon. Hälytys näytetään ohjauspaneelissa. Vaihda suodatin käyttöohjeen mukaisesti. 9.5 Laitekilpi Ennen kuin otat yhteyttä huoltoedustajaan, merkitse muistiin tuotekoodi ja erittely laitekilvestä, joka löytyy koneen päältä läheltä kanavaliitäntöjä tai sisäpuolelta koneen pohjasta Systemair AB

37 Kuva 15 Laitekilpi Viite Kuvaus 1 Tuotekoodi (tuotteen tekniset tiedot) 2 Tuotteen osanumero 3 Tuotannon tilausnumero 4 Juokseva numero 5 Valmistuspäiväys Systemair AB

38 lastpage Systemair AB pidättää oikeuden tehdä muutoksia ja parannuksia tähän käsikirjaan milloin tahansa siitä etukäteen ilmoittamatta. SE Skinnskatteberg, Sweden Phone Fax
