Käyttöohje DIGITAALIKAMERA. Pikaopas Tämän käsikirjan tarkoitus on auttaa sinua pääsemään nopeasti alkuun kameran käytössä.

Transkriptio

1 DIGITAALIKAMERA FI Käyttöohje Pikaopas Tämän käsikirjan tarkoitus on auttaa sinua pääsemään nopeasti alkuun kameran käytössä. Painiketoiminnot Valikoiden käyttö Kuvien tulostaminen OLYMPUS Master -ohjelmiston käyttö Opi tuntemaan kamerasi paremmin Liite ( Kiitämme Olympus-digitaalikameran hankinnasta. Lue nämä ohjeet huolellisesti, ennen kuin alat käyttää uutta kameraasi. Siten pystyt hyödyntämään kameran suorituskyvyä parhaalla mahdollisella tavalla sekä varmistat kameran pitkän käyttöiän. Säilytä tämä ohje huolellisesti tallessa tulevaa käyttöä varten. ( Suosittelemme, että otat muutamia koekuvia ennen tärkeiden kuvien ottamista. ( Olympus varaa jatkuvan tuotekehityksen nimissä oikeuden päivittää tai muuttaa tämän käyttöohjeen sisältöä. ( Tässä käyttöohjeessa käytetyt näyttöruutua ja kameraa esittävät kuvat on tehty kehittelyvaiheessa, ja saattavat täten poiketa itse tuotteesta.

2 Sisältö Pikaopas s. 3 Painiketoiminnot s. 11 Testaa kameran toiminnot toimimalla kuvien osoittamalla tavalla ja kokeile kameraa käytännössä. Valikoiden käyttö s. 21 Opit kaiken tarvittavan valikoista, joka valikon toimintojen peruskäytöstä ja niiden eri asetuksista. Kuvien tulostaminen s. 48 Opit, kuinka ottamasi kuvat tulostetaan. OLYMPUS Master -ohjelmiston käyttö s. 55 Opit, kuinka kuvia siirretään tietokoneelle ja tallennetaan. Opi tuntemaan kamerasi paremmin s. 62 Opit lisää kamerastasi ja siitä, kuinka toimia, jos sinulla on kysyttävää sen toimintojen suhteen. Liite s. 77 Lue käytännöllisistä toiminnoista ja turvallisuusohjeista, jotka auttavat käyttämään kameraasi tehokkaammin. 2 FI

3 Ota pakkauksesta seuraavat osat Digitaalikamera Objektiivisuojus / objektiivisuojuksen kiinnitysnaru Hihna / hihnan lenkit AA-paristot (4 kpl) USB-kaapeli AV-kaapeli OLYMPUS Master 2 CD-ROM Osat, joista ei kuvaa: Käyttöohje (tämä käsikirja), perusohjeet ja takuukortti. Sisältö saattaa vaihdella ostopaikasta toiseen. Pikaopas Hihnan ja objektiivisuojuksen kiinnitys Käytä toimitettua hihnaa ja hihnan lenkkejä. Kiinnitä hihna ja hihnan lenkit yhdessä. Hihnan lenkit voivat tippua, mikäli ne kiinnitetään ilman hihnaa. Hihnanpidike Käännä hihnan lenkkejä siten, että ne menevät hihnanpidikkeen läpi. Työnnä pohjaan asti. FI 3

4 Kiinnitä hihna toiseen hihnanpidikkeeseen samalla tavoin. Vedä hihna tiukalle, ettei se irtoa. Pikaopas Kameran valmistelu a. Aseta paristot kameraan 4 FI

5 b. Aseta xd-muistikortti (lisävaruste) kameraan Kortin kansi Lovi Asenna kortti sisään kohtisuorassa. Työnnä korttia, kunnes se lukittuu paikalleen. Kosketinosa Pikaopas Poistaaksesi kortin työnnä se sisään pohjaan asti ja päästä hitaasti ulos. Tällä kameralla voit ottaa kuvia käyttämättä lisävarusteena saatavaa xd-muistikorttia (kutsutaan tästä lähtien kortiksi). Mikäli kuvaat kameralla ilman korttia, kuvat tallentuvat sisäiseen muistiin. Lisätietoja kortista on kohdassa Kortti (s. 78). FI 5

6 Virran kytkentä Tässä selitetään, kuinka kamera kytketään kuvaustilaan. a. Aseta toimintatilan valitsin asentoon h. Kuvaustila Kuvattaessa liikkuvaa kuvaa (kuvaustila) Stillkuvien kuvaustilat Pikaopas h P A S M r s g Kamera määrittää automaattisesti parhaat mahdolliset asetukset kuvaamista varten. Kamera valitsee automaattisesti sopivimman aukkoarvon ja suljinajan. Tämä toiminto mahdollistaa aukon muuttamisen manuaalisesti. Tämä toiminto muuttaa suljinajan kuvaamista varten. Tämä toiminto mahdollistaa aukon ja suljinajan muuttamisen manuaalisesti. Tämän toiminnon ansiosta voit säätää jokaisen kuvaustoiminnon manuaalisesti ja käyttää tekemiäsi säätöjä omana yksilöllisenä kuvaustilanasi. Tällä toiminnolla voit kuvata valitsemalla kuvausolosuhteisiin sopivan kuvausohjelman. Tällä toiminnolla voit säätää valikkokohtia seuraamalla kuvausoppaan ohjeita näytössä. b. Poista objektiivin suojus ja paina o -painiketta. X Y M D TIME :-- Y/M/D / CANCEL MENU Tämä näyttö näkyy, kun päivämäärää ja kellonaikaa ei ole vielä asetettu. Kamera kytketään pois päältä o -painiketta uudelleen painamalla. 6 FI

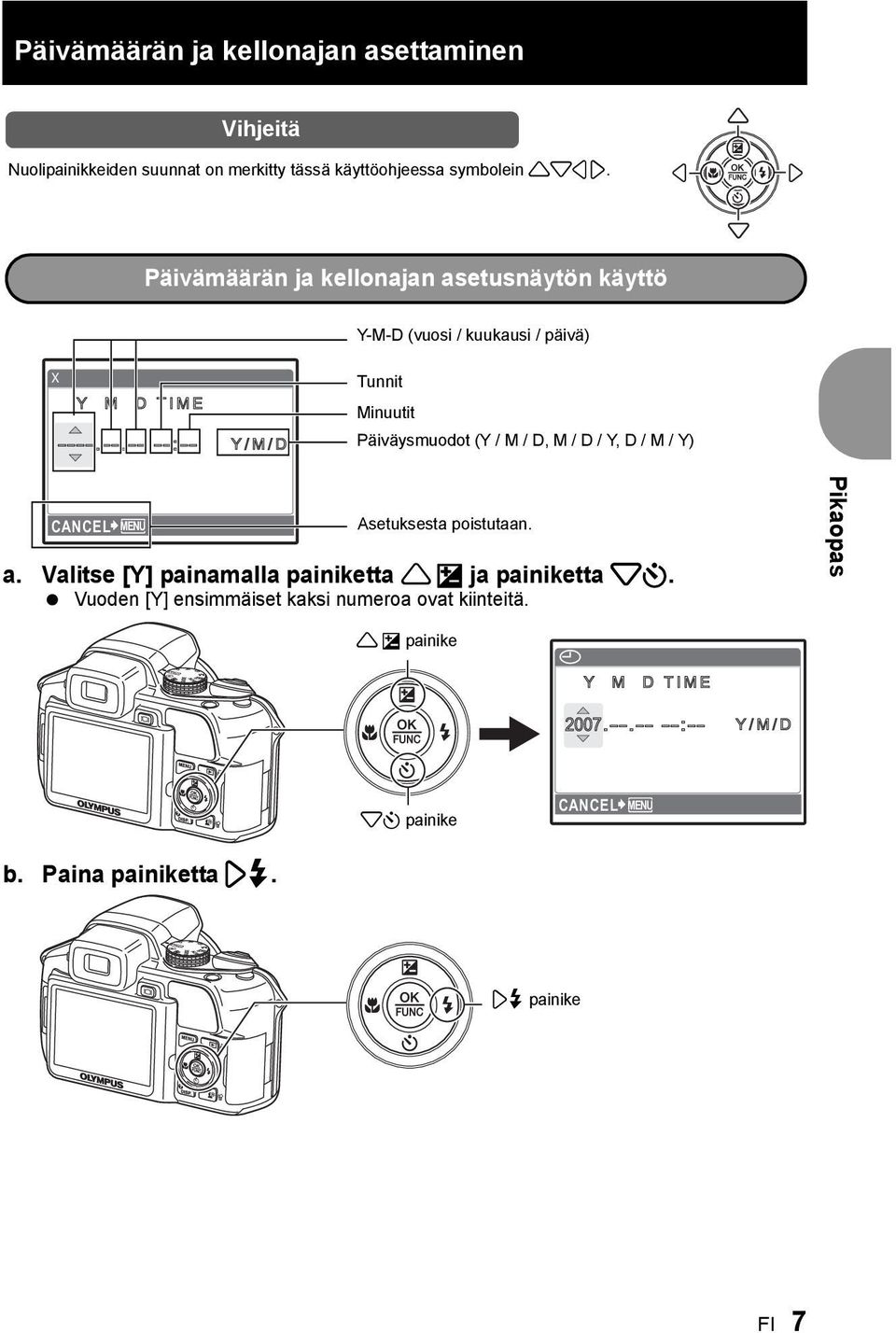

7 Päivämäärän ja kellonajan asettaminen Vihjeitä Nuolipainikkeiden suunnat on merkitty tässä käyttöohjeessa symbolein Päivämäärän ja kellonajan asetusnäytön käyttö Y-M-D (vuosi / kuukausi / päivä) X Y M D TIME :-- Y/M/D / Tunnit Minuutit Päiväysmuodot (Y / M / D, M / D / Y, D / M / Y) CANCEL MENU Asetuksesta poistutaan. a. Valitse [Y] painamalla painiketta 1 F ja painiketta 2Y. Vuoden [Y] ensimmäiset kaksi numeroa ovat kiinteitä. Pikaopas 1 F painike X Y M D TIME :-- Y/M/D / 2Y painike CANCEL MENU b. Paina painiketta 3#. 3# painike FI 7

8 c. Valitse [M] painamalla painiketta 1 F ja painiketta 2Y. X Y M D TIME :-- Y/M/D / d. Paina painiketta 3#. CANCEL MENU e. Valitse [D] painamalla painiketta 1 F ja painiketta 2Y. X Y M D TIME :-- Y/M/D / f. Paina painiketta 3#. Pikaopas g. Valitse tunnit ja minuutit painamalla painiketta 1 F ja painiketta 2Y. Aika näytetään 24 tunnin muodossa. h. Paina painiketta 3#. CANCEL MENU X Y M D TIME :30 Y/M/D / i. Valitse [Y / M / D] painamalla painiketta 1 F ja painiketta 2Y. CANCEL MENU X Y M D TIME SET OK j. Kun kaikki asetukset on tehty, paina painiketta o. Jotta saat kellonajan asetettua tarkasti, paina painiketta o tasaminuutin kohdalla :30 CANCEL MENU Y/M/D / SET OK o painike 8 FI

9 Kuvan ottaminen a. Pidä kameraa Vaakaote Pystyote b. Tarkennus Vihreä valo on merkki siitä, että tarkennus ja valotus on lukittu. Kohdista tämä merkki kohteeseen. c. Kuvaa Laukaisin (painettuna puoliväliin) Näytössä näkyy jäljellä olevien stillkuvien määrä. Pikaopas Laukaisin (painettu kokonaan) Korttiluvun valo vilkkuu. Etsimen tarkennuksen säätö diopterilla a. Paina painiketta u. b. Katso etsimen läpi ja kierrä diopterin säätörengasta vähän kerrallaan. Säätö on tehty, kun näet AF-kohdistusmerkin [ ] tarkasti. Diopterin säätörengas u painike FI 9

10 Katsele kuvia a. Aseta toimintatilan valitsin asentoon q. Toimintatilan valitsin Nuolipainikkeet Seuraava kuva Pikaopas Edellinen kuva Poista kuvia a. Hae poistettava kuva näyttöön painamalla 4& -painiketta ja 3# -painiketta. b. Paina painiketta S. 4& painike 3# painike ERASE [IN] YES NO S painike BACK MENU SET OK c. Poista kuva valitsemalla kohdan [YES] painikkeella 1 F ja painamalla tämän jälkeen painiketta o. 1 F painike ERASE YES NO o painike BACK MENU SET OK 10 FI

11 Painiketoiminnot Kuvaustila Katselutila Kuvaustila Itselaukaisin Salamatila Makrotila / Supermakrotila 1 o -painike Kameran kytkeminen päälle ja pois päältä Virta päälle: Kuvaustila Näyttöruutu kytkeytyy päälle Objektiivi liikkuu ulos Poista objektiivin suojus, ennen kuin kytket kameran päälle kuvaustilassa. Katselutila Näyttöruutu kytkeytyy päälle Painiketoiminnot 2 Toimintatilan valitsin Siirtyminen kuvaustilasta katselutilaan ja päinvastoin Aseta toimintatilan valitsin haluamaasi kuvaus- tai katselutilaan. Eräitä toimintoja ei voi asettaa toimintotilan valitsimen asentoa muuttamalla. g Kuvaustiloissa ja kuvausohjelmissa käytettävissä olevat toiminnot (s. 73) h Kuvaaminen täysin automaattisia asetuksia käyttäen Kamera määrittää automaattisesti parhaat mahdolliset asetukset kuvaamista varten. [CAMERA MENU] -asetuksia, kuten WB ja ISO-herkkyys ei voi muuttaa. P Sopivimman aukkoarvon ja suljinajan valinta Kamera säätää automaattisesti himmenninaukon koon ja suljinajan kohteen kirkkaudelle sopivaksi. [CAMERA MENU] -asetuksia, kuten WB ja ISO-herkkyys voi muuttaa. FI 11

12 A Aukkoarvon muuttaminen kuvaamista varten A 1/1000 F Paina 12 painettuasi 1 F. Kamera säätää automaattisesti suljinajan. [ ] Aukkoarvo 1 : Aukkoarvo kasvaa. 2 : Aukkoarvo pienenee. Säätöalue W: F2.8 F8.0 T: F4.5 F8.0 SET OK Aukkoarvon näyttö on punainen, mikäli valotuksen säätäminen kohdalleen ei onnistu. o : Asetusten vahvistaminen. S Suljinajan muuttaminen kuvaaamista varten S 1/100 F Paina 12 painettuasi 1 F. Kamera säätää aukkoarvon automaattisesti. Painiketoiminnot [ ] SET Suljinajan säätöväli: 1/2 1/1000 (Kun [NOISE REDUCT.] on tilassa [ON]: enintään 4 s) OK M Aukkoarvon ja suljinajan muuttaminen kuvaamista varten Paina painettuasi 1 F. Suljinaika 1 : Suljinaika lyhenee. 2 : Suljinaika pitenee. Suljinajan näyttö on punainen, mikäli valotuksen säätäminen kohdalleen ei onnistu. o : Asetusten vahvistaminen. Valotusero Jos tämä alue on ylittänyt ±3.0EV, valotuseron näyttö on punainen. Aukkoarvo 4 : Aukkoarvo kasvaa. 3 : Aukkoarvo pienenee. Suljinaika 1 : Suljinaika lyhenee. 2 : Suljinaika pitenee. o : Asetusten vahvistaminen. Säätöväli: Aukkoarvo F2.8 F8.0 (Aukkoarvo vaihtelee zoomin asennosta riippuen.) Suljinaika: 15" 1/2000 (Suljinaika vaihtelee aukkoarvon perusteella.) Kuvaaminen pitkää valotusaikaa käyttäen (bulb-tila) Aseta suljinaika tilaan BULB painamalla painiketta 2. Suljin pysyy auki niin kauan kuin laukaisinta painetaan. (Suljin voi pysyä auki enimmillään 8 minuutin ajan. Tämä on kuitenkin mahdollista vain kun [ISO] -arvon asetus on [50], [100] tai [200].) 12 FI

13 r Käyttäjäkohtaisen kuvaustilan asettaminen Voit tässä tilassa säätää toimintoja ja tallentaa jopa 4 kuvaustilaa manuaalisesti ja käyttää niitä yksilöllisenä kuvaustilanasi. g MY MODE SETUP Kuvaamiseen liittyvien toimintojen asettaminen ja tallentaminen (s. 47) Voit toimintovalikosta siirtyä rekisteröityyn My mode -tilaan. g Toiminnot, jotka voit säätää toimintovalikolla (s. 20) s Kuvaaminen valitsemalla tilanteeseen sopiva kuvausohjelma Kuvaa valitsemalla tilanteeseen sopiva kuvausohjelma. Valitse kuvausohjelma / vaihda toiseen kuvausohjelmaan Paina m ja valitse päävalikosta kohta [SCN]. Valitse kuvausohjelma painikkeilla 12 ja paina tämän jälkeen painiketta o. Toiseen tilannekohtaiseen ohjelmaan kytkettäessä siirtyvät useimmat asetukset kyseisen tilannekohtaisen ohjelman oletusasetuksiin. g s (tilannekohtainen ohjelma) Kuvaaminen valitsemalla tilanteeseen sopiva tilannekohtainen ohjelma (s. 24) g Tee asetukset kuvausoppaan avulla Tällä toiminnolla voit säätää valikkokohtia seuraamalla kuvausoppaan SHOOTING GUIDE 1/4 ohjeita näytössä Shoot w/ effects preview. Brightening subject. Shooting into backlight. Set particular lighting. Blurring background. Hae kuvausopas uudelleen näyttöön painamalla painiketta m. Jos haluat muuttaa asetusta ilman kuvausoppaan apua, vaihda toiseen kuvaustilaan. Kuvausoppaalla asetetut toiminnot palautuvat oletusasetuksiksi kun painiketta m painetaan tai kun kuvaustilaa muutetaan SET Kuvaaminen eri efektien esikatselukuvia vertaillen Kun [Exposure effects.] on valittuna Exposure effects. 0.0 OK +0.3 Kun kuvausoppaan valikosta käsin jokin [1 Shoot w / effects preview.] -valikon kohta on valittuna, näyttö jakautuu 4 ruutuun ja kohteesta saadaan näyttöön eri yksilöllisillä asetuksilla otettuja kuvia. Voit sitten vertailla kuvausefektejä näytöllä. Valitse nuolipainikkeilla kuva, jossa on haluamasi asetukset, ja paina o. Kamera siirtyy automaattisesti kuvaustilaan, joten voit kuvata valitulla efektillä. Painiketoiminnot Vaihda näyttöä 4 3 -painikkeilla. n Liikkuvan kuvan kuvaaminen Kun [R] (liikkuva kuva) on tilassa [ON], ääni tallentuu liikkuvan kuvan yhteyteen. Kun [R] (elokuvat) on tilassa [ON], optista zoomia ei voi käyttää kuvauksen aikana. g R (liikkuva kuva) Äänen tallentaminen liikkuvan kuvan yhteyteen (s. 33) Zoomaa lähemmäs kun [R] (liikkuva kuva) on asetettu tilaan [ON], aseta [DIGITAL ZOOM] tilaan [ON]. g DIGITAL ZOOM Zoomaus lähemmäksi kohdetta (s. 28) FI 13

14 Kuvake palaa punaisena liikkuvaa kuvaa tallennettaessa. Näytössä näkyy jäljellä oleva kuvausaika. Kun jäljellä olevan kuvausajan arvoksi tulee 0, tallennus päättyy. Kun [IMAGE STABILIZER] on asetettu tilaan [ON], pitkäaikainen yhtäjaksoinen liikkuvan kuvan tallennus nostaa kameran sisäistä lämpötilaa ja kamera saattaa lakata toimimasta. Poista paristo kamerasta ja anna kameran jäähtyä jonkin aikaa ennen kuin jatkat kuvausta. Voit säätää [IMAGE STABILIZER] -asetuksen tilaan [OFF]. Myös kameran ulkokuoren lämpötila nousee käytön aikana. Tämä ei ole toimintahäiriö. Painiketoiminnot q Katselutilan valinta Näyttöruudussa on viimeksi otettu kuva. Paina nuolipainikkeita muiden kuvien hakemiseksi näyttöön. Käytä zoomauskytkintä lähikatselun, kuvahakemiston ja kalenterinäytön välillä siirtymiseen. g MOVIE PLAY Liikkuvan kuvan katselu (s. 35) Jatkuvalla kuvauksella otettujen kuvien näyttö kuvahakemistona (Sarjakatselu) / Jatkuvalla kuvauksella otettujen kuvien automaattinen katselu (Peräkkäisten kuvien automaattinen katselu) Jatkuvalla kuvauksella otetuista kuvista, jotka on kuvattu seuraavaa vaihtoehtoa käyttäen, näytetään vain ensimmäinen ruutu. [j] [c] [d] [i] [BKT] [TIMELAPSE] [AUCTION] [SHOOT & SELECT1] [SHOOT & SELECT2] [SMILE SHOT] Valitse kuvat, joissa näkyy s ja paina m katsellaksesi niitä kuvahakemistona (Sarjakatselu). Paina m uudestaan palataksesi ensimmäiseen ruutuun. Valitse kuvat, joissa näkyy s ja paina o katsellaksesi niitä automaattisesti (Peräkkäisten kuvien automaattinen katselu). Tämä toiminto on käytettävissä ainoastaan tällä mallilla otetuille kuville. Kun ensimmäinen ruutu tulee näyttöön, suorita seuraava toimenpide kaikkien peräkkäisten kuvien asetusten määrittämiseksi. 0 / y / PRINT ORDER / ERASE Yksittäisten kuvien asetusten määrittämiseksi, paina m kuvien esittämiseksi ensin kuvahakemistossa ennen määrittämistä. 3 Laukaisin Kuvaaminen Stillkuvien kuvaaminen Aseta toimintatilan valitsin kohtaan h, P, A, S, M, r, g tai s, ja paina kevyesti laukaisinta (puoliväliin). Vihreä valo syttyy, kun tarkennus ja valotus on lukittu (tarkennuksen lukitus). Paina nyt laukaisin kokonaan pohjaan (täysin) kuvan ottamiseksi. Vihreä valo Kuvan rajaaminen tarkennus lukittuna (tarkennuksen lukitus) Rajaa kuva tarkennus lukittuna, ja paina sitten laukaisin täysin pohjaan kuvan ottamiseksi. Jos vihreä valo vilkkuu, tarkennusta ei ole säädetty oikein. Yritä uudelleen lukita tarkennus. Liikkuvan kuvan kuvaaminen Aseta toimintatilan valitsin asentoon n ja paina laukaisin puoleen väliin tarkennuksen lukitsemiseksi. Tallennus käynnistyy painettaessa laukaisin tämän jälkeen pohjaan. Paina laukaisinta uudelleen kuvauksen lopettamiseksi. 14 FI

15 4 Zoomauskytkin Zoomaus kuvauksen aikana / Lähikatselu Kuvaustila: Zoomaus lähemmäksi kohdetta Optinen zoom: 18x Zoomaus kauemmas: Työnnä zoomauskytkintä suuntaan W. Zoomaus lähemmäs: Vedä kytkintä suuntaan T. Katselutila: Kuvanäytön vaihtaminen Yhden kuvan katselu Käytä kuvien selaamiseen nuolipainikkeita. Kuvahakemisto Käytä nuolipainikkeita katseltavan kuvan valitsemiseksi ja paina o valitun kuvan esittämiseksi yhden kuvan katselussa. Lähikatselu Vedä kytkintä suuntaan T, kun haluat suurentaa kuvaa portaittain. Kuva voi olla suurimmillaan 10-kertainen alkuperäiseen kokoon nähden. Kuva pienenee, kun vipua työnnetään suuntaan W. Lähikatselun aikana voit nuolipainikkeiden avulla vierittää kuvaa eri suuntiin. Paina o palataksesi yhden kuvan katseluun. Painiketoiminnot Kalenterinäyttö Valitse päivämäärä nuolipainikkeilla ja paina tämän jälkeen painiketta o tai vedä zoomauskytkimen kytkintä suuntaan T valitun päivämäärän kohdalla olevien kuvien esittämiseksi. FI 15

16 5 h / m -painike Kuvaaminen digitaalista kuvan vakautusta käyttäen / Tämän painikkeen käyttö ohjelmoitavana painikkeena / Jatkuvalla kuvauksella otettujen kuvien katselu kuvahakemistona Kuvaustila: Kuvaaminen digitaalista kuvan vakautusta käyttäen Paina h kuvaustilassa valitaksesi [hon]. Suorita asetus painamalla painiketta o. g IMAGE STABILIZER Kuvaaminen digitaalista kuvan vakautusta käyttäen (s. 30) Kuvaustila: Tämän painikkeen käyttö ohjelmoitavana painikkeena h -painikkeella voit rekisteröidä usein käytettyjä toimintoja toimintatilan valitsimen ollessa asennossa P, A, S, M, r tai s (ohjelmoitava painike). Voit sitten säätää asetukset suoraan painikkeesta hakematta niitä näyttöön valikon kautta. (Esimerkki) Kun [FINE ZOOM] on rekisteröitynä toimintoon [CUSTOM BUTTON] FINE ZOOM Paina h[n OFF ON Näyttöön tulee suora asetusnäyttö. SET OK Painiketoiminnot g CUSTOM BUTTON Toimintojen sijoittaminen ohjelmoitaviin painikkeisiin (s. 47) Yksilöllisten asetusten tilaan ja ohjelmoitavaan painikkeeseen sijoitettavat toiminnot (s. 72) AF-lukitusmerkki Tarkennuskohdan lukitseminen (AF-lukitus) Tallenna AF-lukitustoiminto painikkeeseen h, jolloin tarkennus lukittuu painettaessa painiketta h. Näyttöruutuun ilmestyy tällöin tunnus V (AF-lukitusmerkki). AF-lukitus pysyy kuvaamisen jälkeenkin. Voit peruuttaa AF-lukituksen joko painamalla uudelleen h tai vaihtamalla valotus- / kuvausasetukset tai kuvaustilan. Tarkennus lukittuu ja lukitus vapautuu vuorotellen jokaisen painikkeen painalluksen myötä. Kuvasta saattaa tulla epätarkka, jos zoomia liikutetaan AF-lukituksen kytkemisen jälkeen. Kytke AF-lukitus päälle zoomin käytön jälkeen. Valotuksen lukitseminen (AE-lukitus) Tallenna AE-lukitustoiminto painikkeeseen h, jolloin mittarin lukema tallentuu muistiin painettaessa painiketta h. Valotus on tällöin lukittu. B (AE-lukitusmerkki) ilmestyy näyttöruutuun. AE-lukitus pysyy kuvaamisen jälkeenkin. Voit peruuttaa AE-lukituksen joko painamalla uudelleen h tai vaihtamalla valotus- / kuvausasetukset tai kuvaustilan. Tarkennus lukittuu ja lukitus vapautuu vuorotellen jokaisen painikkeen painalluksen myötä. B on näytössä AE-lukituksen tilassa. Tarkennuskohdan ja valotuksen lukitseminen (AF LOCK + AE LOCK) Rekisteröi AF + AE -lukitustoiminnot painikkeeseen h, jolloin mittarin lukema tallentuu muistiin painettaessa painiketta h. Tarkennuskohta ja valotus on tällöin lukittu. V (AF-lukitusmerkki) ja B (AE-lukitusmerkki) näkyvät näyttöruudulla. Voit peruuttaa AF + AE -lukituksen painamalla uudelleen painiketta h. Tarkennus ja valotus lukittuvat ja peruuntuvat vuorotellen jokaisen painikkeen painalluksen myötä. 16 FI

17 Katselutila: Jatkuvalla kuvauksella otettujen kuvien katselu kuvahakemistona Jatkuvalla kuvauksella otetuista kuvista näytetään vain ensimmäinen ruutu. Paina m katselutilassa kuvien esittämiseksi kuvahakemistossa. g Jatkuvalla kuvauksella otettujen kuvien näyttö kuvahakemistona (Sarjakatselu) / Jatkuvalla kuvauksella otettujen kuvien automaattinen katselu (Peräkkäisten kuvien automaattinen katselu) (s. 14) 6 # -painike Salaman kääntö ylös Avaa salaman. Paina tätä painiketta, kun haluat ottaa kuvan salamaa käyttäen. g 3#-painike Salamakuvaus (s. 19) 7 u-painike Näyttöruutu / Etsin Vaihtaa valintaa näyttöruudun ja etsimen välillä. 8 m -painike (MENU) Hakee päävalikon näyttöön. 9 DISP. / E -painike Informaationäyttöjen vaihtaminen / Valikko-oppaan hakeminen näyttöön / Ajan tarkastus Informaationäyttöjen vaihtaminen Voit vaihtaa näyttötapaa painamalla painiketta DISP. / E. Näyttö muuttuu seuraavassa järjestyksessä. Ei voida vaihtaa, jos toimintatilan valitsin on asennossa g. Kuvaustila Katselutila Normaali näyttö Yksinkertainen näyttö *1 Normaali näyttö Yksityiskohtainen näyttö Painiketoiminnot FRAME ASSIST (Vaaka- ja pystyviivat tai vinoviivat) *1*2 Ei informaationäyttöä Histogramminäyttö *1*2 Histogramminäyttö *1 *1 Ei tule näyttöön, mikäli n. *2 Ei tule näyttöön, mikäli valikossa on asetettu tilaksi [OFF]. g u Näytä histogrammi (s. 46) FRAME ASSIST Rajausviivojen näyttö / rajausviivojen tyypin määrittely (s. 46) FI 17

18 Valikko-oppaan hakeminen näyttöön ESP/ METERING Sets picture brightness for taking pictures. Pidä painiketta DISP. / E painettuna valikkokohtien valitsemisen jälkeen, jolloin valikko-opas ilmestyy näyttöön. Valikko-opas sulkeutuu vapauttaessasi painikkeen DISP. / E. Ajan tarkastus Paina painiketta DISP. / E kameran ollessa pois päältä. Näyttöön ilmestyy 3 sekunnin ajaksi asetettu herätysaika (mikäli [ALARM CLOCK] on asetettu) ja tämänhetkinen kellonaika. Painiketoiminnot 0 f / S -painike Kohteen kirkastaminen vastavalossa / Kuvien poistaminen Kuvaustila: Kohteen kirkastaminen vastavalossa Paina f kuvaustilassa Shadow Adjustment -teknologian kytkemiseksi päälle tai pois. Suorita asetus painamalla painiketta o. Tunnistettuun kohtaan ilmestyy kehys (paitsi tilassa n). Toiminto saa kohteen kasvot näkymään kirkkaampina jopa vastavalossa. SHADOW ADJ. OFF SHADOW ADJ. ON Shadow Adjustment -teknologia on deaktivoitu. Shadow Adjustment -teknologia on aktivoitu. Saattaa olla, ettei joidenkin kohteiden kasvoja tunnisteta. Kehyksen ilmestyminen saattaa kestää hetken. Kun [SHADOW ADJ. ON] on valittuna, asetuksille on seuraavat rajoitukset. [METERING] on asetuksessa [ESP]. [AF MODE] -tilaksi on määrätty [FACE DETECT]. Toimintoa voi käyttää vain ensimmäiseen kehykseen, kun [DRIVE] ei ole asetuksessa [o]. Toimintoa voi käyttää vain ensimmäiseen kuvaan asetuksessa [PANORAMA]. Katselutila: Kuvien poistaminen Hae näyttöruutuun kuva, jonka haluat poistaa katselutilassa. Paina tämän jälkeen S. Poistettuja kuvia ei voi palauttaa. Tarkasta kaikki kuvat ennen poistamista, ettet erehdyksessä poista säilyttämisen arvoisia kuvia. g 0 Kuvien suojaus (s. 39) a Nuolipainikkeet (124 3) Käytä nuolipainikkeita kuvausohjelmien, katseltavan kuvan ja valikkokohtien valintaan. b q / P -painike Kuvien katselu / Kuvien tulostaminen Kuvaustila: Kuvien katselu Viimeksi otettu kuva näkyy näyttöruudulla. Paina kuvaustilassa q. Paina q uudestaan tai paina laukaisin puoliväliin kuvaustilaan palaamiseksi. Katselutila: Kuvien tulostaminen Kun tulostin on liitetty kameraan, hae näyttöön tulostettava kuva katselutilassa ja paina P. g Helppo tulostus (s. 48) 18 FI

19 c 4&-painike Kohteen kuvaaminen lähietäisyydeltä (Makro) Valitse makrotila painamalla painiketta 4& kuvaustilassa. Suorita asetus painamalla painiketta o. OFF Makrotila on deaktivoitu. & (Makrotila) Mahdollistaa kuvaamisen lähimmillään 10 cm etäisyydeltä kohteeseen (zoomin ollessa uloszoomauskulmassa). % (Supermakrotila) Mahdollistaa kuvaamisen lähimmillään 1 cm etäisyydeltä kohteeseen. Eräitä kohtia ei voi asettaa toimintotilan valitsimen asentoa muuttamalla. g Kuvaustiloissa ja kuvausohjelmissa käytettävissä olevat toiminnot (s. 73) d 1 F -painike Kuvan kirkkauden muuttaminen (Valotuksen korjaus) P 1/1000 F8.0 [ ] +2.0 SET OK Paina 1 F kuvaustilassa, säädä painikkeilla 43 ja paina o. Säätöalue 2,0 EV... +2,0 EV. 3 : Kirkastuu. 4 : Tummenee. Aktivoi tehdyt säädöt. Eräitä kohtia ei voi asettaa toimintotilan valitsimen asentoa muuttamalla. g Kuvaustiloissa ja kuvausohjelmissa käytettävissä olevat toiminnot (s. 73) e 3#-painike Salamakuvaus Paina # (Salaman kääntö ylös) kuvaustilassa salaman avaamiseksi. Valitse sitten salamatila painamalla 3#. Asetuksia ei voi tehdä, mikäli salama ei ole kääntynyt ylös. g # -painike Salaman kääntö ylös (s. 17) Suorita asetus painamalla painiketta o. AUTO (Automaattisalama)! (punasilmäisyyttä vähentävä salama) Salama välähtää automaattisesti hämärässä tai vastavalossa. Lähettää kuvissa esiintyvää punasilmäisyyttä vähentäviä esisalamia. # (täytesalama) Salama välähtää vallitsevasta valosta riippumatta. H (punasilmäisyyttä vähentävä täytesalama) #SLOW $ (salama pois) Salama ei välähdä. Salama laukeaa aina sen jälkeen, kun punasilmäisyyttä vähentävät esisalamat ovat välähtäneet. Salama välähtää hitaalla suljinajalla. Aseta salaman ajoitus kohdasta [#SYNCRO]. g # SYNCRO Salaman ajoituksen valinta (s. 30) Eräitä kohtia ei voi asettaa toimintotilan valitsimen asentoa muuttamalla. g Kuvaustiloissa ja kuvausohjelmissa käytettävissä olevat toiminnot (s. 73) Painiketoiminnot FI 19

20 f 2Y -painike Kuvaaminen itselaukaisimella Itselaukaisimen voi kytkeä päälle ja pois päältä painamalla kuvaustilassa painiketta 2Y. Suorita asetus painamalla painiketta o. Y OFF Y 12 s Y 2 s Peruuta itselaukaisin. Kun olet tehnyt asetuksen, paina laukaisin pohjaan. Itselaukaisimen valo palaa noin 10 sekuntia ja alkaa sitten vilkkua. Kuva otetaan noin 2 sekunnin vilkkumisen jälkeen. Kun olet tehnyt asetuksen, paina laukaisin pohjaan. Itselaukaisimen valo vilkkuu noin 2 sekuntia, minkä jälkeen kamera ottaa kuvan. Voit peruuttaa itselaukaisimen painamalla 2Y. Itselaukaisutila poistuu automaattisesti käytöstä yhden kuvan ottamisen jälkeen. Kun [AF PREDICT] tai [PRE-CAPTURE] on asetuksessa [ON], ei itselaukaisimen asetuksia voi säätää. g o -painiketta (OK / FUNC) Asetus toimintavalikolla Hakee näyttöön toimintovalikon, jossa on kuvauksen aikaiset usein käytetyt toiminnot ja asetukset. Tällä painikkeella myös vahvistetaan tehdyt valinnat. Toiminnot, jotka voit säätää toimintovalikolla My 1/2/3/4... Siirtyminen tallennetusta yksilöllisestä kuvaustilasta toiseen s / E / c / d Näytössä, kun toimintatilan valitsin on asennossa r. Asetukset tallentuvat tehdasasetusten tilassa kohtaan s. Toimintovalikko Painiketoiminnot 43 : Valitse asetus ja paina o. 12 : Valitse asetettava toiminto. Muut toiminnot, jotka voit säätää toimintovalikolla g WB Värin säätö (s. 26) ISO ISO-herkkyyden muuttaminen (s. 27) DRIVE Jatkuva kuvaaminen (s. 27) METERING Kohteen kirkkauden mittausalueen muuttaminen (s. 28) 20 FI

21 Valikoiden käyttö Toimintatilan valitsin o painike m painike Nuolipainikkeet Yleistä valikoista Painamalla m saat päävalikon näyttöruutuun tai etsimeen. Päävalikon sisältö vaihtelee tilasta riippuen. Päävalikko (Kun toimintatilan valitsin on asennossa P) EXIT MENU IMAGE QUALITY RESET CAMERA MENU SCN SETUP SILENT MODE SET OK CAMERA MENU 1 WB AUTO 2 ISO AUTO DRIVE FINE ZOOM DIGITAL ZOOM o OFF OFF BACK MENU SET OK Kun valitaan [CAMERA MENU], [PLAYBACK MENU], [EDIT], [ERASE] tai [SETUP] tulee näyttöön kyseisen toiminnon valikko. Kun kameran asetukset säädetään kuvausoppaan ohjeiden mukaisesti toimintatilan valitsimen ollessa asennossa g, paina m kuvausopas-näytön esillesaamiseksi. Toimintaohje Valikkoa käytettäessä painikkeet ja niiden toiminnot tulevat näkyviin näyttöruudun alareunaan. Liiku valikoissa näiden ohjeiden mukaan. EXIT MENU IMAGE QUALITY RESET CAMERA MENU SCN SETUP SILENT MODE SET OK BACK a : Palaa edelliseen valikkoon. EXIT a : Poistuu valikosta. : Valitse asetus painamalla SET f : Asettaa valitun valikkokohdan. Valikoiden käyttö Toimintaohje Nuolipainikkeet m o FI 21

22 Valikkojen käyttö Tässä on kuvattu valikkojen toimintaperiaate. Esimerkkinä on käytetty asetusta [DIGITAL ZOOM]. 1 Aseta toimintatilan valitsin asentoon P. 2 Paina m päävalikon hakemiseksi näyttöön. Valitse [CAMERA MENU] ja paina o. [DIGITAL ZOOM] sijaitsee valikossa kohdassa [CAMERA MENU]. Paina o. IMAGE QUALITY RESET CAMERA MENU SCN SETUP SILENT MODE EXIT MENU SET OK 3 Valitse [DIGITAL ZOOM] painikkeilla 12. Paina tämän jälkeen painiketta o. Muita kuin käytettävissä olevia asetuksia ei voi valita. Painettaessa painiketta 4 tässä ruudussa kohdistin siirtyy sivunäytön kohdalle. Sivu vaihtuu painettaessa painikkeita 12. Valikkokohdan valintaan voi palata painamalla painiketta 3 tai o. CAMERA MENU 1 WB AUTO 2 ISO AUTO DRIVE FINE ZOOM DIGITAL ZOOM o OFF OFF BACK MENU SET OK Sivun osoitin : Sivun osoitin on näkyvissä, jos seuraavalla sivulla on lisää valikon kohtia. Valitun kohdan väri muuttuu. CAMERA MENU 1 WB AUTO 2 ISO AUTO DRIVE FINE ZOOM DIGITAL ZOOM o OFF OFF BACK MENU SET OK Valikoiden käyttö 4 Valitse [OFF] tai [ON] painamalla painikkeita 12. Paina tämän jälkeen painiketta o. Valikon kohta on asetettu ja näyttö palaa edelliseen valikkoon. Paina m toistuvasti poistuaksesi valikosta. Voit peruuttaa muutokset ja jatkaa valikon käyttöä painamalla m ennen kuin painat o. CAMERA MENU WB 1 2 ISO 3 DRIVE 4 FINE ZOOM 5 DIGITAL ZOOM BACK MENU OFF ON SET Kuvaustilan valikko h P A S M r s n OK 4 CAMERA MENU 2 RESET EXIT MENU 1 IMAGE QUALITY CAMERA MENU SCN 3 SETUP SILENT MODE SET OK 4 5 WB ISO DRIVE FINE ZOOM DIGITAL ZOOM METERING (mittaus) AF MODE FOCUS MODE FULLTIME AF AF PREDICT AF ILLUMINAT. IMAGE STABILIZER w #SYNCRO QFLASH R (stillkuvat) PANORAMA *1 > SHARPNESS CONTRAST SATURATION NOISE REDUCT. TIMELAPSE 1 (muuntolinssi) R (liikkuvaa kuvaa) *1 Vaatii OLYMPUS xd-muistikortin. 22 FI

23 Jotkin valikon kohdat eivät ole käytettävissä toimintatilan valitsimen asennosta riippuen. g Kuvaustiloissa ja kuvausohjelmissa käytettävissä olevat toiminnot (s. 73) g SETUP-valikot (s. 41) Oletusasetukset näkyvät harmaina ( ). 1 IMAGE QUALITY Kuvan laadun muuttaminen Stillkuvien kuvan laatu ja sen soveltuvuus Kuvan laatu Kuvakoko Pakkaussuhde Käyttö RAW * x 2448 Raaka, pakkaamaton data. Data on ORF-muodossa. SHQ 3264 x 2448 Alhainen pakkaussuhde Sopii suurten kuvien tulostukseen 3 : x 2176 HQ 3264 x 2448 Tavanomainen 3 : x 2176 pakkaussuhde SQ1 * x 1920 Alhainen pakkaussuhde 2304 x 1728 (korkea laatu) / Tavanomainen 2048 x 1536 pakkaussuhde (tavanomainen) SQ2 * x 1200 Alhainen pakkaussuhde 1280 x 960 (korkea laatu) / Tavanomainen pakkaussuhde (tavanomainen) tulostuspaperille. (Asetukselle [3264 x 2448].) Käyttökelpoinen, kun kuvat tulostetaan valokuvausliikkeessä. (Asetukselle [3 : x 2176].) Sopii tietokonepohjaiseen kuvankäsittelyyn, kuten kontrastin säätöön tai punasilmäisyyden korjaukseen. Sopii tulostukseen täysikokoiselle paperille. Sopii käsittelyyn tietokoneella, kuten kuvan pyörittämiseen tai tekstin lisäämiseen kuvaan. Sopii tulostukseen enintään A5-koon paperille. Käyttökelpoinen katseltaessa kuvia tietokoneella x 768 Käyttökelpoinen lähetettäessä kuvia 640 x 480 sähköpostiviestin liitteenä. 16 : x 1080 Tavanomainen pakkaussuhde Käyttökelpoinen, kun halutaan korostaa kohteen leveyttä (esim. maisemat) tai katsella kuvia laajakuvatelevisiolla. [PANORAMA] ei voi asettaa. *1 Ei näytössä, mikäli asetus on h tai s. *2 Jos valitset kohdan [SQ1] tai [SQ2], valitse [HIGH] tai [NORMAL] kuvan koon valitsemisen jälkeen. JPEG-kopio [RAW]-datamuodossa otetut kuvat voi tallentaa JPEG-muodossa samanaikaisesti kuin ne tallentuvat raakadatana. Tallentaessasi kuvat JPEG-muodossa valittavissasi ovat tallennustilat [SHQ], [HQ], [SQ1] tai [SQ2]. Tällöin et kuitenkaan voi valita kuvakokoa. Kuvat tallentuvat siinä koossa, joka on kulloinkin valittuna käytetyssä tallennustilassa. JPEG DUPLICATE SETTING OFF SHQ HQ SQ1 BACK MENU SET [IN] OK Valitse kohta [RAW] näytöstä [IMAGE QUALITY] ja paina painiketta 3. Valitse JPEG-kopion asetukseksi [OFF], [SHQ], [HQ], [SQ1] tai [SQ2] ja paina painiketta o. (Valitse [OFF], mikäli haluat tallentaa pelkän raakadatan.) Kuvan laatu liikkuvassa kuvassa Kuvan laatu Kuvakoko Kuvien määrä SHQ 640 x kuvaa / s HQ 320 x kuvaa / s SQ 160 x kuvaa / s Valikoiden käyttö FI 23

24 2 RESET Kuvaustoimintojen muuttaminen takaisin oletusasetuksiin NO / YES Palauttaa kuvaustoiminnot takaisin oletusasetuksiin. Tehdasasetusten mukaisiksi palautetut toiminnot Toiminto Oletusaset us Ks. sivu Salama AUTO s. 19 & OFF s. 19 Y Y OFF s. 20 F 0.0 s. 19 IMAGE QUALITY HQ s. 23 (kuvan laatu) WB AUTO s. 26 ISO AUTO s. 27 DRIVE o s. 27 FINE ZOOM OFF s. 28 DIGITAL ZOOM OFF s. 28 METERING (mittaus) ESP s. 28 AF MODE iesp s. 29 FOCUS MODE AF s. 29 FULLTIME AF OFF s. 29 AF PREDICT OFF s. 29 Toiminto Oletusaset us Ks. sivu AF ILLUMINAT. ON s. 30 IMAGE STABILIZER ON s. 30 w ± 0.0 s. 30 #SYNCRO #SYNC1 s. 30 QFLASH IN s. 30 R (stillkuvat) OFF s. 31 > ± 0 s. 32 SHARPNESS ± 0 s. 32 CONTRAST ± 0 s. 32 SATURATION ± 0 s. 32 NOISE REDUCT. ON s. 32 TIMELAPSE OFF s (muuntolinssi) OFF s. 33 R (liikkuvaa kuvaa) OFF s. 33 Näyttöruutu / etsin (u) Näyttöruutu s. 17 s PORTRAIT s. 24 Valikoiden käyttö 3 s (tilannekohtainen ohjelma) Kuvaaminen valitsemalla tilanteeseen sopiva tilannekohtainen ohjelma PORTRAIT / LANDSCAPE / LANDSCAPE+PORTRAIT / SPORT / NIGHT SCENE *1 / NIGHT+PORTRAIT *1 / INDOOR / CANDLE / SELF PORTRAIT / AVAILABLE LIGHT / SUNSET / FIREWORKS *1 / CUISINE / BEHIND GLASS / DOCUMENTS / AUCTION *2 / SHOOT & SELECT1 *2 / SHOOT & SELECT2 *3 / SMILE SHOT / BEACH / SNOW / UNDER WATER WIDE1 *4 / UNDER WATER WIDE2 *4*5 / UNDER WATER MACRO *4 / QUICK SHUTTER 24 FI

25 Kuvausohjelman valintanäyttö esittää esimerkkikuvia ja kuvauksen tilanteeseen parhaiten sopivasta kuvaustilasta. Toiseen tilannekohtaiseen ohjelmaan kytkettäessä siirtyvät useimmat asetukset kyseisen tilannekohtaisen ohjelman oletusasetuksiin. Zoomin asento saattaa vaihtua automaattisesti kuvausohjelmasta riippuen. *1 Jos kohde on tumma, kohinanpoisto aktivoituu automaattisesti. Se pidentää kuvausajan noin kaksinkertaiseksi, ja sen aikana uuden kuvan ottaminen ei ole mahdollista. *2 Tarkennus lukitaan ensimmäisessä kuvassa. *3 Sarjakuvauksessa kamera tarkentaa joka kuvaa varten. *4 Käytä vedenpitävää suojausta. *5 Tarkennusetäisyydeksi asettuu noin 5,0 m. Kuvausohjelman valintanäyttö B F D j G 1 PORTRAIT BACK MENU SET OK Valitse tilannekohtainen ohjelma. [e SHOOT & SELECT1] [f SHOOT & SELECT2] Paina laukaisin alas ja pidä sitä painettuna peräkkäisten kuvien ottamiseksi. Otettuasi kuvat valitse merkillä R ne, jotka haluat poistaa, ja paina S niiden poistamiseksi. e Valittu kuva. Kuvia voi selata painamalla painikkeita 43. BACK MENU OK GO S Merkillä R varustetut kuvat poistuvat muistista. Valitse poistettavat kuvat. Paina o lisätäksesi poistettavaan kuvaan merkin R tai poistaaksesi sen kuvasta. [l SMILE SHOT] Kun kamera tunnistaa kuvauksen valmiustilassa hymyilevät kasvot, se ottaa automaattisesti 3 kuvaa suurinopeuksisessa sarjakuvauksessa. Voit myös ottaa kuvan laukaisinta painamalla. Saattaa olla, ettei joidenkin kohteiden hymyileviä kasvoja tunnisteta. Kun [SMILE SHOT] on valittuna, itselaukaisimen valo palaa. Kuvaaminen ei ole mahdollista itselaukaisimen valon vilkkuessa. [r QUICK SHUTTER] [FULLTIME AF]asettuu automaattisesti tilaan [ON]. g FULLTIME AF Kuvaaminen kohteen pysyessä jatkuvasti tarkennettuna (s. 29) Kun [FULLTIME AF] on tilassa [OFF], [CUSTOM BUTTON] on tilassa [AF LOCK]. g Kuvaustila: Tämän painikkeen käyttö ohjelmoitavana painikkeena (s. 16) [c] ja [d] kohdassa [DRIVE] voidaan asettaa. Valikoiden käyttö FI 25

26 4 CAMERA MENU WB... Värin säätö AUTO Kamera säätää valkotasapainon automaattisesti siten, että värit näyttävät luonnollisilta valonlähteestä riippumatta. PRESET Kulloisellekin valonlähteelle sopivan valkotasapainon valinta. 5 Aurinkoinen sää Soveltuu kuvaamiseen kirkkaalla ilmalla. 3 Pilvinen sää Soveltuu kuvaamiseen pilvisellä ilmalla. 1 Hehkulamppu Soveltuu kuvaamiseen hehkulampun valossa. w Loisteputkilamppu 1 Soveltuu kuvaamiseen päivänvaloloisteputken valossa. (Tämän tyyppistä lamppua käytetään pääasiallisesti asuintiloissa.) x Loisteputkilamppu 2 Soveltuu kuvaamiseen neutraalin valkoisen loisteputken valossa. (Tämän tyyppistä lamppua käytetään pääasiallisesti pöytävalaisimissa.) y Loisteputkilamppu 3 Soveltuu kuvaamiseen valkoisen loisteputken valossa. (Tämän tyyppistä lamppua käytetään pääasiallisesti työtiloissa.) V Yhden kosketuksen valkotasapaino Valkotasapainon säätäminen esiasetettua säätöä tarkemmin. Voit säätää ja tallentaa kulloiseenkin kuvaustilanteeseen parhaiten sopivan valkotasapainon asetuksen. Valikoiden käyttö Kun [PRESET] on valittuna PRESET WB w BACK MENU SET OK Kun [V] on valittuna Valitse jokin valkotasapainon asetus painikkeilla 12 ja paina tämän jälkeen painiketta o. o Suuntaa kamera valkoista paperiarkkia kohti, kun näytössä on [ONE TOUCH WB]. Aseta paperi siten, että se täyttää koko näyttöruudun. Varmista, ettei varjoja ole näkyvissä. Paina o. Uusi valkotasapaino on asetettu. 26 FI

27 ISO... ISO-herkkyyden muuttaminen AUTO HIGH ISO AUTO 50 / 100 / 200 / 400 / 800 / 1600 / 3200 / 6400 Kamera säätää herkkyyden automaattisesti kohdetta ympäröivien olosuhteiden mukaiseksi. Tämän toiminnon herkkyys on suurempi kuin [AUTO]-toiminnon herkkyys, ja se vakauttaa liikkuvan kohteen tai kameran liikkumisen aiheuttamaa epätarkkuutta. Alhainen arvo vähentää herkkyyttä selkeiden ja tarkkojen kuvien ottamiseen päivänvalossa. Mitä suurempi arvo, sitä parempi on kameran valoherkkyys ja kyky kuvata lyhyillä suljinajoilla ja heikoissa valaistusolosuhteissa. Suuri herkkyys lisää kuitenkin kuvissa esiintyvää kohinaa, minkä seurauksena kuvat saattavat näyttää rakeisilta. Jos arvoksi on asetettu [6400], [IMAGE QUALITY] on tällöin alle [2048 x 1536]. Jos [FINE ZOOM] tai [DIGITAL ZOOM] on tilassa [ON], [6400] ei voi asettaa. DRIVE...Jatkuva kuvaaminen o Voit ottaa yhdellä kertaa kuvasarjan pitämällä laukaisinta painettuna. Kamera ottaa peräkkäisiä kuvia, kunnes vapautat laukaisimen. Vain [o] on käytettävissä kun tallennustilaksi on valittu [RAW]. Salamaa ei voi käyttää, mikäli [c] tai [d] on asetettu. Kun [c] on valittu, [IMAGE QUALITY] on tällöin alle [2048 x 1536] ja sarjakuvaustilassa otettavien kuvien enimmäismäärä on 23 kuvaa. Kun [d] on asetettuna, [IMAGE QUALITY] on tällöin alle [1280 x 960] ja sarjakuvaustilassa otettavien kuvien enimmäismäärä on noin 40 kuvaa. (Tähän sisältyy 10 vähän ennen kuvausta tallennettua kuvaa, jos [PRE-CAPTURE]-asetus on tilassa [ON].) Kun [c] tai [d] on valittuna, [ISO]-asetukseksi ei voi säätää [HIGH ISO AUTO], [50], [100] tai [200]. Kun [d] on valittuna Ottaa 1 kuvan kerrallaan laukaisinta painettaessa. j Tarkennus ja valotus lukitaan ensimmäisessä kuvassa. Sarjakuvauksen nopeuteen vaikuttaa kuvan laadun asetus. c Kuvia voi ottaa suuremmalla nopeudella tavanomaiseen sarjakuvaukseen verrattuna. d Sarjakuvaus nopeudella 15 kuvaa / s. i Säätää tarkennuksen 1 kuva kerrallaan. Kuvausnopeus on hitaampi kuin tavanomaisen sarjakuvauksen yhteydessä. BKT Sarjakuvaustila, jossa valotus muuttuu jokaisen kuvan yhteydessä (Kuvaaminen haarukointia käyttäen). Tarkennus ja valkotasapaino lukittuvat ensimmäisen kuvan kohdalla. PRE-CAPTURE OFF / ON Kun [PRE-CAPTURE]-tilan asetus on [ON], ja laukaisin painetaan puoleen väliin, 10 kuvaa tallennetaan juuri ennen kuvausta. Kun [BKT] on valittuna Valikoiden käyttö BKT BACK MENU SET OK Valotusero ± 0.3 / ± 0.7 / ± 1.0 Kuvien määrä x3 / x5 Voit ottaa esiasetetun kuvamäärän painamalla laukaisimen pohjaan ja pitämällä sitä painettuna. Voit keskeyttää kuvien ottamisen milloin tahansa vapauttamalla laukaisimen. FI 27

28 FINE ZOOM... Zoomaus lähemmäksi kohdetta kuvan laadun heikentymättä OFF / ON Tämä toiminto mahdollistaa suurimmillaan 27-kertaisen zoomauksen käyttämällä yhdessä optista zoomia ja kuvanrajausta. Koska kuvatietoa, jossa on vähän pikseleitä, ei muunneta useammiksi pikseleiksi, ei kuvan laatu laske. [IMAGE QUALITY] on tällöin pienempi kuin [2048 x 1536]. DIGITAL ZOOM... Zoomaus lähemmäksi kohdetta OFF / ON Digitaalista zoomia voidaan käyttää lähikuvien ottamiseen suuremmalla suurennuksella kuin optisella zoomilla. Optinen zoom Digitaalinen zoom Suurin mahdollinen suurennuskerroin: Stillkuvien kuvaustilat Optinen zoom x digitaalinen zoom: Noin 100x (maks.) Liikkuvan kuvan tila Optinen zoom x digitaalinen zoom: Noin 54x (maks.) Zoomauspalkki Valkoinen alue: Optisen zoomin alue Punainen alue: Digitaalisen zoomin alue Valikoiden käyttö METERING... Kohteen kirkkauden mittausalueen muuttaminen ESP Mittaa erikseen kirkkauden näyttöruudun keskustasta ja sitä ympäröivältä alueelta. Tämän tarkoitus on luoda kirkkaudeltaan tasapainoinen kuva. Kuvatessasi voimakkaassa vastavalossa kuvan keskusta voi näyttää tummalta. n AF-kohdistusmerkin alue on mitattu. Suositellaan kuvattaessa voimakkaassa vastavalossa. 4 Mittaa kirkkauden laajalta alueelta painottaen näyttöruudun keskustaa. Tätä menetelmää kannattaa käyttää, jollet halua ympäristön valon vaikuttavan kuvaan. 28 FI

29 AF MODE... Tarkennusalueen muuttaminen FACE DETECT iesp SPOT AREA Kun näytöltä on tunnistettu kasvot, kamera tarkentaa kasvoihin. Tunnistettuun kohtaan ilmestyy kehys. Kamera määrittelee tarkennuksen kohteen näyttöruudulla. Tarkennus on mahdollista myös siinä tapauksessa, että kohde ei ole näyttöruudun keskellä. Kamera tarkentaa AF-kohdistusmerkin sisällä olevaan kohteeseen. Valitse tarkennuksen kohteena oleva alue liikuttamalla AF-kohdistusmerkkiä. Saattaa olla, ettei [FACE DETECT] tunnista joidenkin kohteiden kasvoja. Jos [FINE ZOOM] tai [DIGITAL ZOOM] on asetettu tilaan [ON], asetusta [AREA] ei ole mahdollista tehdä. Kun [AREA] on valittuna AF-kohdistusmerkin liikuttaminen Paina nuolipainikkeita (AF-kohdistusmerkki näkyy vihreänä). Voit ottaa kuvia tässä tilassa. AF-kohdistusmerkin paikan asettaminen Pidä painiketta o painettuna. Merkin paikkaa voi muuttaa pitämällä painiketta o uudelleen painettuna. FOCUS MODE... Tarkennustavan muuttaminen AF MF Paina laukaisin puoliväliin. Kamera tarkentaa automaattisesti. Säädä tarkennus manuaalisesti. Kun asetuksena on [MF] Säädä tarkennus painamalla painikkeita 12. Tarkennettava alue on näytössä suurennettuna säätämisen aikana. Lukitse tarkennus pitämällä painiketta o painettuna. Tarkennus lukittuu säätämällesi etäisyydelle, ja näyttöruutuun ilmestyvät punaiset kirjaimet MF. Tarkennusta voi säätää pitämällä painiketta o uudelleen painettuna. Näytöllä näkyvä etäisyys on viitearvo. FULLTIME AF... Kuvaaminen kohteen pysyessä jatkuvasti tarkennettuna OFF ON Tarkenna painamalla laukaisin puoleen väliin. Jatkuvatoiminen AF-toiminto pitää objektiivin edessä olevan kohteen jatkuvasti tarkennettuna, ilman että laukaisinta tarvitsee painaa puoleen väliin. Tarkennusaika lyhenee, jolloin et hukkaa tilannekuviin tarjoutuvia mahdollisuuksia. Kohde pysyy myös automaattisesti tarkennettuna liikkuvaa kuvaa tallennettaessa. Valikoiden käyttö AF PREDICT... Kuvaaminen tarkentamalla edestakaisin liikkuviin kohteisiin OFF ON AF on pois käytöstä. Kun AF on käytössä, aseta AF-kohdistusmerkki kohteeseen, ja kytke AF-laskenta päälle painamalla laukaisin puoliväliin. Ota tämän jälkeen kuva painamalla laukaisimen perille saakka. { vilkkuu, ja AF-laskenta jatkuu laukaisimen ollessa painettuna puoliväliin. Kohteesta riippuen kuva saattaa olla epätarkka, vaikka [AF PREDICT] on valittuna. [AF PREDICT] ei ole käytettävissä makro- ja supermakrotilassa. FI 29

30 AF ILLUMINAT.... Apuvalon syttyminen pimeässä OFF ON AF-apuvalo ei syty. Paina laukaisin puoliväliin. AF-apuvalo syttyy automaattisesti. IMAGE STABILIZER... Kuvaaminen digitaalista kuvan vakautusta käyttäen Tämä toiminto vähentää kameran liikkeen aiheuttamaa epätarkkuutta liikkuvaa kuvaa tallennettaessa. OFF ON Digitaalinen kuvan vakautus on pois käytöstä. Mikäli kamera on tuettu kuvauksen aikana (käytät jalustaa), aseta tilaan [OFF]. Kuvan vakautuksen korjaus ei ehkä riitä, mikäli kamera tärähtää pahasti. Digitaalinen kuvan vakautus ei välttämättä toimi yöllä kuvattaessa tai käytettäessä hyvin pitkää suljinaikaa. Joissakin tilanteissa, esim. kuvattaessa pieniä kohteita tai etäisiä taustoja, on suositeltavaa säätää salaman välähdyksen tuottaman valon määrää. Tämä toiminto on myös hyödyllinen tavoiteltaessa tavanomaista suurempaa kontrastia Säädä painikkeilla 12 ja paina sen jälkeen painiketta o. Digitaalinen kuvan vakautus on käytössä kun laukaisin on painettu puoliväliin. w... Salaman tuottaman valon määrän säätäminen +2.0 EV EV # SYNCRO... Salaman ajoituksen valinta Valikoiden käyttö #SYNC1 #SYNC2 Suljinajaksi on asetettu 4 sekuntia: Jälkiverho Salama välähtää heti, kun on suljin on avautunut kokonaan (etuverho). Jälkiverhon täsmäystä käytettäessä salama välähtää juuri ennen sulkimen sulkeutumista (jälkiverho). Tämän asetuksen avulla voit luoda kuvaan kiinnostavia tehosteita, esimerkiksi korostaa auton liikettä sen perävaloista lähtevillä valojuovilla. Mitä pidempi suljinaika, sitä paremman efektin saa aikaan. Salama välähtää automaattisesti etuverhon kohdalla, mikäli suljinaika on lyhyempi kuin 1/ s Jälkiverhon salama välähtää Suljin sulkeutuu 4 s Etuverho 0 Etuverhon salama välähtää Laukaisin painettuna pohjaan Q FLASH... Asetukset ulkopuolisen salaman käyttöä varten IN SLAVE Voit kuvata sisäänrakennettua salamaa käyttäen. Salaman tuottaman valon määrää voi säätää 10-portaisesti, mikäli käytetään kameran salaman kanssa synkronoitua yleisesti myytävää orjasalamaa. 30 FI

31 Salaman tehon valinta os salaman asetus on [SLAVE], salamatilaksi vaihtuu automaattisesti [#] (Täytesalama) kaikissa muissa salamatiloissa lukuun ottamatta tilaa [$] (Salama pois). SLAVE FLASH 1 Valitse salaman teho väliltä [1] - [10] painamalla 12 ja paina sitten o. Suurempi luku merkitsee suurempaa salaman tuottaman valon määrää. Salaman voi laukaista sarjakuvaustilassa, mutta tällöin kuvien välillä kuluva aika on pidempi, mikäli käytetään suurta salaman tehoa. BACK MENU SET OK R (stillkuvat)... Äänen tallentaminen stillkuvien yhteyteen OFF / ON Tallennus käynnistyy automaattisesti noin 4 sekunnin ajaksi kuvien ottamisesta. Suuntaa kameran mikrofoni tallennuksen alkaessa äänilähteeseen, jonka haluat tallentaa. PANORAMA... Panoraamakuvan luominen Panoraamakuvauksella voit kameran mukana toimitetulla CD-ROM:illa olevaa OLYMPUS Master -ohjelmistoa käyttäen luoda panoraamakuvan. Panoraamakuvaukseen tarvitaan Olympus xd-muistikorttia. Kytkee kuvat vasemmalta oikealle Kytkee kuvat alhaalta ylös 3 : Seuraava kuva liitetään oikeaan reunaan. 4 : Seuraava kuva liitetään vasempaan reunaan. 1 : Seuraava kuva liitetään yläreunaan. 2: Seuraava kuva liitetään alareunaan. Määritä nuolipainikkeilla mistä reunasta kytket kuvat, ja sommittele sitten otoksesi niin, että kuvien reunat osuvat päällekkäin. Se edellisen kuvan osa, josta se liitetään seuraavaan kuvaan, ei enää näy kehyksessä. Käytä monitorilla näkyvää kehystä panoraamakuvan arvioinnin apuna ja rajaa kuvat siten, että edellisen kuvan reunat limittyvät seuraavan kuvan reunojen kanssa. Valikoiden käyttö Paina o poistuaksesi panoraamakuvauksesta. Panoraamakuvauksessa on mahdollista ottaa jopa 10 kuvaa. Varoitusmerkki g näkyy kun 10 kuvaa on otettu. FI 31

32 >... Valkotasapainon korjauksen säätö > BLUE Valkotasapainoa voi säätää 7 portaan lisäyksin sekä suuntaan [BLUE] että suuntaan [RED]. BACK MENU SET RED OK Paina o kun asetukset on tehty. 1 : Jokainen painallus muuttaa väriä sinisemmäksi. 2 : Jokainen painallus muuttaa väriä punaisemmaksi. SHARPNESS... Kuvan terävyyden säätäminen CAMERA MENU R PANORAMA > SHARPNESS 5 CONTRAST BACK MENU 0 SET OK 1 (suuntaan +) : Kuvan ääriviivat korostuvat, jolloin kuva näyttää terävämmältä ja eloisammalta. Käytä tätä asetusta, kun haluat tulostaa kuvia. Kohina saattaa olla selvästi havaittavissa kuvasta, mikäli säädät terävyyttä liian paljon suuntaan +. 2 (suuntaan ) : Kuvan ääriviivat pehmenevät. Käytä tätä asetusta, kun haluat muokata kuvia tietokoneella. CONTRAST... Kuvan kontrastin säätäminen Valikoiden käyttö CAMERA MENU R PANORAMA > SHARPNESS 5 CONTRAST BACK MENU 0 SET OK 1 (suuntaan +) : Vaaleat ja tummat alueet erottuvat selvemmin, jolloin kuva näyttää eloisammalta. 2 (suuntaan ) : Vaaleat ja tummat alueet muuttuvat epämääräisemmiksi, jolloin kuva välittää pehmeämmän vaikutelman. Käytä tätä asetusta, kun haluat muokata kuvia tietokoneella. SATURATION... Kuvan värikylläisyyden säätäminen CAMERA MENU SATURATION NOISE REDUCT. TIMELAPSE 0 BACK SET OK MENU 1 (suuntaan +) : Värit muuttuvat voimakkaammiksi. 2 (suuntaan ) : Värit muuttuvat heikommiksi. NOISE REDUCT.... Kohinan vähentäminen pitkiä valotusaikoja käytettäessä OFF ON Kohinaa ei ole poistettu. Kohina saattaa olla selvästi havaittavissa pitkiä suljinaikoja käytettäessä. Kohinaa on poistettu. Kuvausaika on kaksinkertainen tavanomaiseen verrattuna. Kuvaus ei ole mahdollista kohinanpoiston aikana. Kohinanpoistoa voi käyttää vain siinä tapauksessa, että suljinaika on pidempi kuin 1/2 s. Tämä toiminto ei ehkä toimi tehokkaasti joissakin kuvausolosuhteissa tai kohteissa. 32 FI

33 TIMELAPSE... Kuvaaminen automaattisesti tehtyjen asetusten mukaisesti OFF ON Intervallikuvaus ei ole käytössä. Intervallikuvaus on käytössä. TIMELAPSE PICTURES 02 BACK MENU INTERVAL 01 MIN SET OK Kuvien määrä: 2 99 Kuvaamisväli: 1 99 minuuttia 1 minuutin välein Intervallikuvauksen asetukset Paina painikkeita 43 ja valitse [PICTURES] ja [INTERVAL]. Säädä tarkennus painamalla painikkeita 12. Suorita asetus painamalla painiketta o. Ensimmäinen kuva tallentuu laukaisinta painettaessa, minkä jälkeen kamera ottaa seuraavat kuvat automaattisesti. Merkki L syttyy näyttöön intervallikuvauksen ajaksi. Kamera siirtyy virransäästötilaan ensimmäisen kuvan ottamisen jälkeen tallennettaessa kuva sisäiseen muistiin tai kortille. Kamera siirtyy automaattisesti virransäästötilasta toimintatilaan 4 sekuntia ennen seuraavaan kuvan ottamista. Kamera kytkeytyy automaattisesti pois päältä sen jälkeen, kun esiasetettu määrä kuvia on otettu. Käytä aina täyteen ladattuja paristoja tai verkkolaitetta, mikäli aiot ottaa kuvia pitkän ajan kuluessa. Kamera keskeyttää intervallikuvauksen ja palaa normaaliin kuvaustilaan, mikäli jokin seuraavista toimenpiteistä suoritetaan kameran ollessa virransäästötilassa. Paristokotelon kannen avaaminen, kortin kannen avaaminen, kameran liittäminen tietokoneeseen tai laukaisimen, nuolipainikkeiden tai jonkin muun painikkeen painaminen. Kaikki toimintapainikkeet, toimintatilan valitsin ja zoomauskytkin lakkaavat toimimasta 4 sekuntia ennen kuvan ottamista. Ne palaavat toimintatilaan vasta kuvan ottamisen jälkeen. Jos sisäinen muisti / kortti täyttyy tai paristo tyhjenee intervallikuvauksen aikana, näyttöön ilmestyy varoitus, intervallikuvaus keskeytyy ja kamera kytkeytyy automaattisesti pois päältä Kuvaaminen muuntolinssillä OFF / ON Aseta tämä toiminto kuvatessa kameralla, jossa on Olympuksen määrittelemä muuntolinssi (lisävaruste). Reunojen tummumista voi esiintyä kun kiinteää salamaa käytetään yhdessä muuntolinssin kanssa. Käytä tarvittaessa ulkoista salamaa. Kun kamerassa on muuntolinssi, kameran tarkennus saattaa kestää kauan. R (liikkuva kuva)... Äänen tallentaminen liikkuvan kuvan yhteyteen OFF / ON Jos kamera on yli 1 m päässä äänilähteestä, ääni saattaa tallentua puutteellisesti. [IMAGE STABILIZER], ei ole käytettävissä kun [R] (liikkuva kuva) on tilassa [ON]. Jos [FULLTIME AF]-asetuksen tila on [ON] kun [R] (liikkuva kuva) -asetuksen tila on [ON], käytössä olevan objektiivin ääni saattaa tallentua. Valikoiden käyttö 5 SILENT MODE Asetus käyttöäänten poiskytkemiseksi OFF / ON Tällä toiminnolla voit kytkeä pois päältä kuvauksen ja katselun aikana kuuluvat käyttöäänet, varoituspiippaukset, laukaisinäänet jne. FI 33

34 Katselutilan valikko q Kun valittuna on stillkuva 5 EDIT *1*2 7 PLAYBACK MENU RAW DATA EDIT Q P COLOR EDIT FRAME LABEL CALENDAR (kalenteri) LAYOUT EXPRESSION EDIT FACE FOCUS INDEX EDIT MOVIE INDEX SLIDE- SHOW PERFECT FIX CALENDAR EXIT MENU 5 EDIT PLAYBACK MENU ERASE PRINT PPRINT ORDER SETUP SILENT MODE SET OK Kun valittuna on liikkuvaa kuvaa 5 0 y *3 INDEX PLAY *4 R *3 *1 On käytettävä korttia. *2 Ei aktivoituna liikkuvan kuvan ollessa valittuna. *3 Ei tule näyttöön liikkuvan kuvan ollessa valittuna. *4 Ei tule näyttöön stillkuvan ollessa valittuna. 2 MOVIE PL AY EDIT PP PRINT P ORDER R Valikoiden käyttö 4 PERFECT C FIX CALENDAR EXIT MENU PLAYBACK MENU ERASE 8 7 SILENT MODE SET OK g SETUP-valikot (s. 41) SILENT MODE Asetus käyttöäänten poiskytkemiseksi (s. 33) Oletusasetukset näkyvät harmaina ( ). 1 SLIDESHOW Kuvien katselu automaattisesti SLIDESHOW BGM TYPE BACK MENU [IN] OFF ON SET OK SETUP Aseta musiikki [BGM] tilaan [ON] tai [OFF]. Valitse kuvasta toiseen siirtymisen esitystapa kohdasta [TYPE]. BGM ON / OFF TYPE NORMAL / SCROLL / FADER / SLIDE / ZOOM DOWN / ZOOM UP / CHECKER BOARD / BLINDS / SWIVEL / RANDOM Liikkuvasta kuvasta näytetään vain ensimmäinen ruutu. Kun olet tehnyt asetukset [BGM] ja [TYPE], paina o diaesityksen aloittamiseksi. Paina o tai m diaesityksen peruuttamiseksi. 34 FI
