STYLUS TOUGH-6000/ µ TOUGH-6000

Transkriptio

1 DIGITAALIKAMERA STYLUS TOUGH-6000/ µ TOUGH-6000 Käyttöohje Kiitämme Olympus-digitaalikameran hankinnasta. Lue nämä ohjeet huolellisesti, ennen kuin alat käyttää uutta kameraasi. Siten pystyt hyödyntämään kameran suorituskykyä parhaalla mahdollisella tavalla sekä varmistat kameran pitkän käyttöiän. Säilytä tämä ohje huolellisesti tallessa tulevaa käyttöä varten. Suosittelemme, että otat muutamia koekuvia ennen tärkeiden kuvien ottamista. Olympus varaa jatkuvan tuotekehityksen nimissä oikeuden päivittää tai muuttaa tämän käyttöohjeen sisältöä. Tässä käyttöohjeessa käytetyt näyttöruutua ja kameraa esittävät kuvat on tehty kehittelyvaiheessa, ja saattavat täten poiketa itse tuotteesta.

2

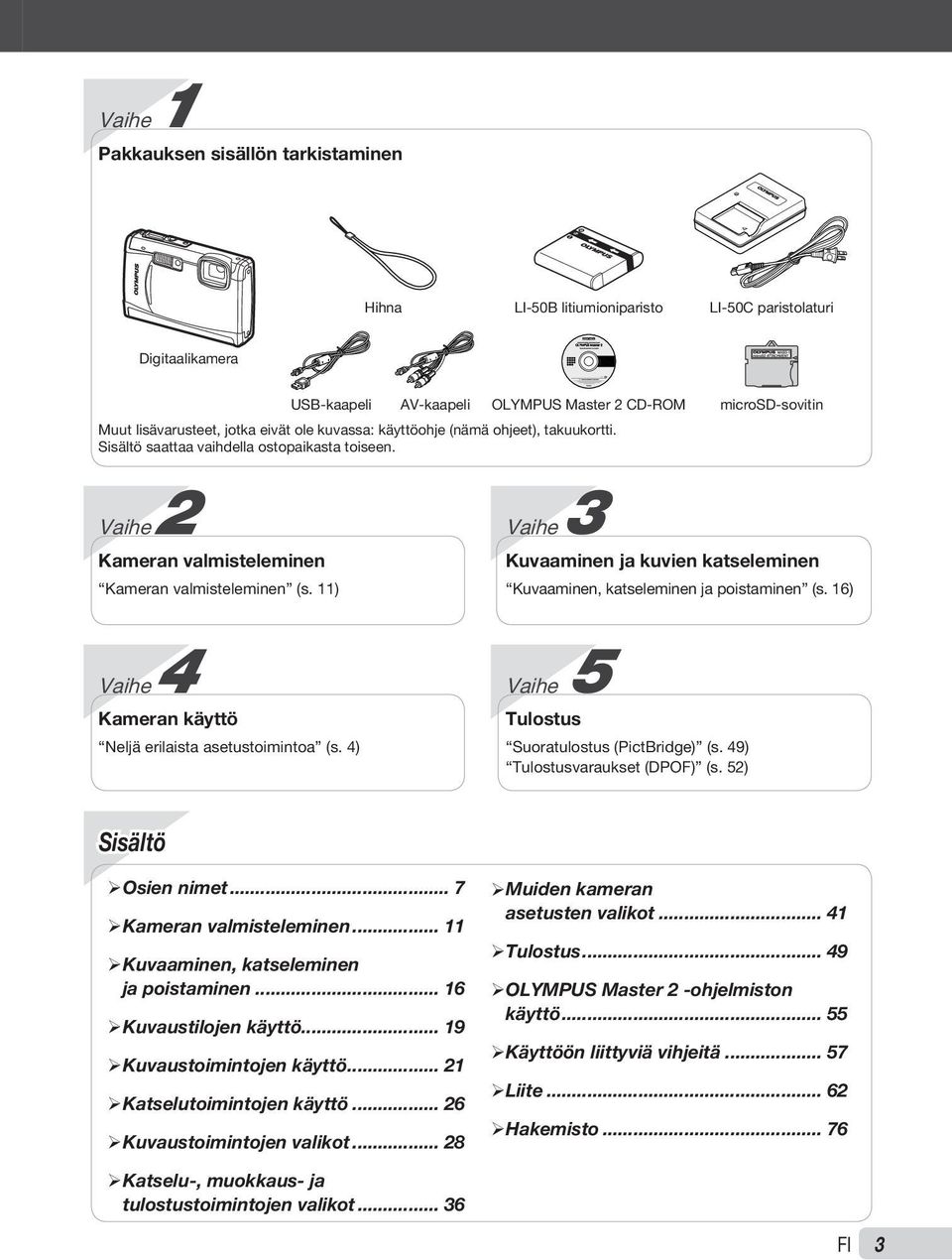

3 Vaihe 1 Pakkauksen sisällön tarkistaminen Hihna LI-50B litiumioniparisto LI-50C paristolaturi Digitaalikamera USB-kaapeli AV-kaapeli OLYMPUS Master 2 CD-ROM microsd-sovitin Muut lisävarusteet, jotka eivät ole kuvassa: käyttöohje (nämä ohjeet), takuukortti. Sisältö saattaa vaihdella ostopaikasta toiseen. Vaihe 2 Kameran valmisteleminen Kameran valmisteleminen (s. 11) Vaihe 3 Kuvaaminen ja kuvien katseleminen Kuvaaminen, katseleminen ja poistaminen (s. 16) Vaihe 4 Kameran käyttö Neljä erilaista asetustoimintoa (s. 4) Vaihe 5 Tulostus Suoratulostus (PictBridge) (s. 49) Tulostusvaraukset (DPOF) (s. 52) Sisältö Osien nimet... 7 Kameran valmisteleminen Kuvaaminen, katseleminen ja poistaminen Kuvaustilojen käyttö Kuvaustoimintojen käyttö Katselutoimintojen käyttö Kuvaustoimintojen valikot Muiden kameran asetusten valikot Tulostus OLYMPUS Master 2 -ohjelmiston käyttö Käyttöön liittyviä vihjeitä Liite Hakemisto Katselu-, muokkaus- ja tulostustoimintojen valikot... 36

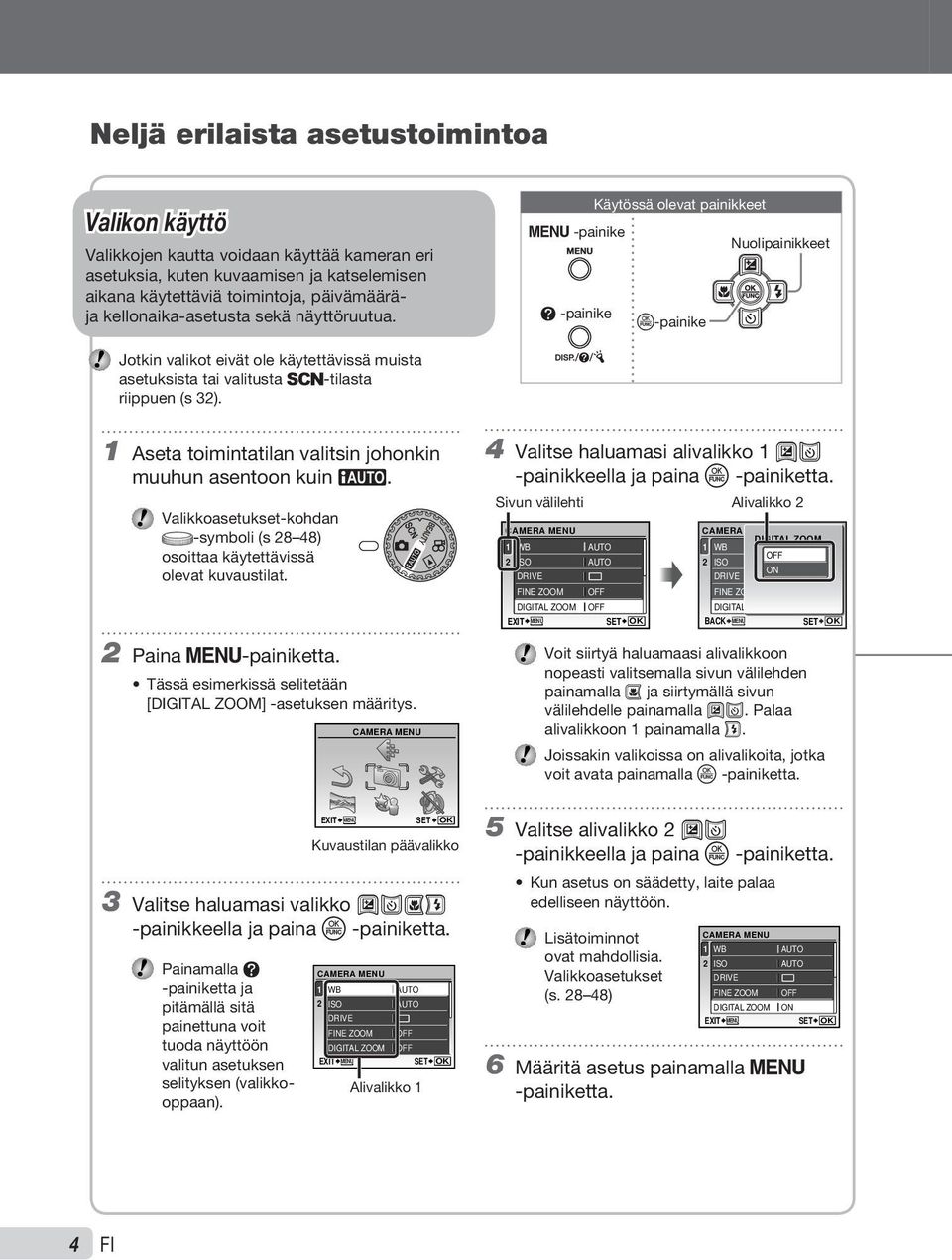

4 Neljä erilaista asetustoimintoa Valikon käyttö Valikkojen kautta voidaan käyttää kameran eri asetuksia, kuten kuvaamisen ja katselemisen aikana käytettäviä toimintoja, päivämääräja kellonaika-asetusta sekä näyttöruutua. Käytössä olevat painikkeet -painike Nuolipainikkeet E -painike o-painike Jotkin valikot eivät ole käytettävissä muista asetuksista tai valitusta -tilasta riippuen (s 32). 1 Aseta toimintatilan valitsin johonkin muuhun asentoon kuin A. Valikkoasetukset-kohdan -symboli (s 28 48) osoittaa käytettävissä olevat kuvaustilat. 2 Paina -painiketta. Tässä esimerkissä selitetään [DIGITAL ZOOM] -asetuksen määritys. CAMERA MENU 4 Valitse haluamasi alivalikko 1 AB -painikkeella ja paina o -painiketta. Sivun välilehti Alivalikko 2 CAMERA MENU 1 WB 2 ISO DRIVE NE ZOOM DIGITAL ZOOM AUTO AUTO o OFF OFF EXIT MENU SET OK CAMERA MENU DIGITAL ZOOM 1 WB AUTO OFF 2 ISO AUTO ON DRIVE o NE ZOOM OFF DIGITAL ZOOM OFF BACK MENU SET OK Voit siirtyä haluamaasi alivalikkoon nopeasti valitsemalla sivun välilehden painamalla C ja siirtymällä sivun välilehdelle painamalla AB. Palaa alivalikkoon 1 painamalla D. Joissakin valikoissa on alivalikoita, jotka voit avata painamalla o -painiketta. EXIT MENU SET OK Kuvaustilan päävalikko 3 Valitse haluamasi valikko ABCD -painikkeella ja paina o -painiketta. Painamalla E -painiketta ja pitämällä sitä painettuna voit tuoda näyttöön valitun asetuksen selityksen (valikkooppaan). CAMERA MENU 1 WB 2 ISO DRIVE NE ZOOM DIGITAL ZOOM EXIT MENU AUTO AUTO o OFF OFF SET Alivalikko 1 OK 5 Valitse alivalikko 2 AB -painikkeella ja paina o -painiketta. Kun asetus on säädetty, laite palaa edelliseen näyttöön. Lisätoiminnot ovat mahdollisia. Valikkoasetukset (s ) CAMERA MENU 1 WB 2 ISO DRIVE NE ZOOM DIGITAL ZOOM AUTO AUTO o OFF ON EXIT MENU SET OK 6 Määritä asetus painamalla -painiketta.

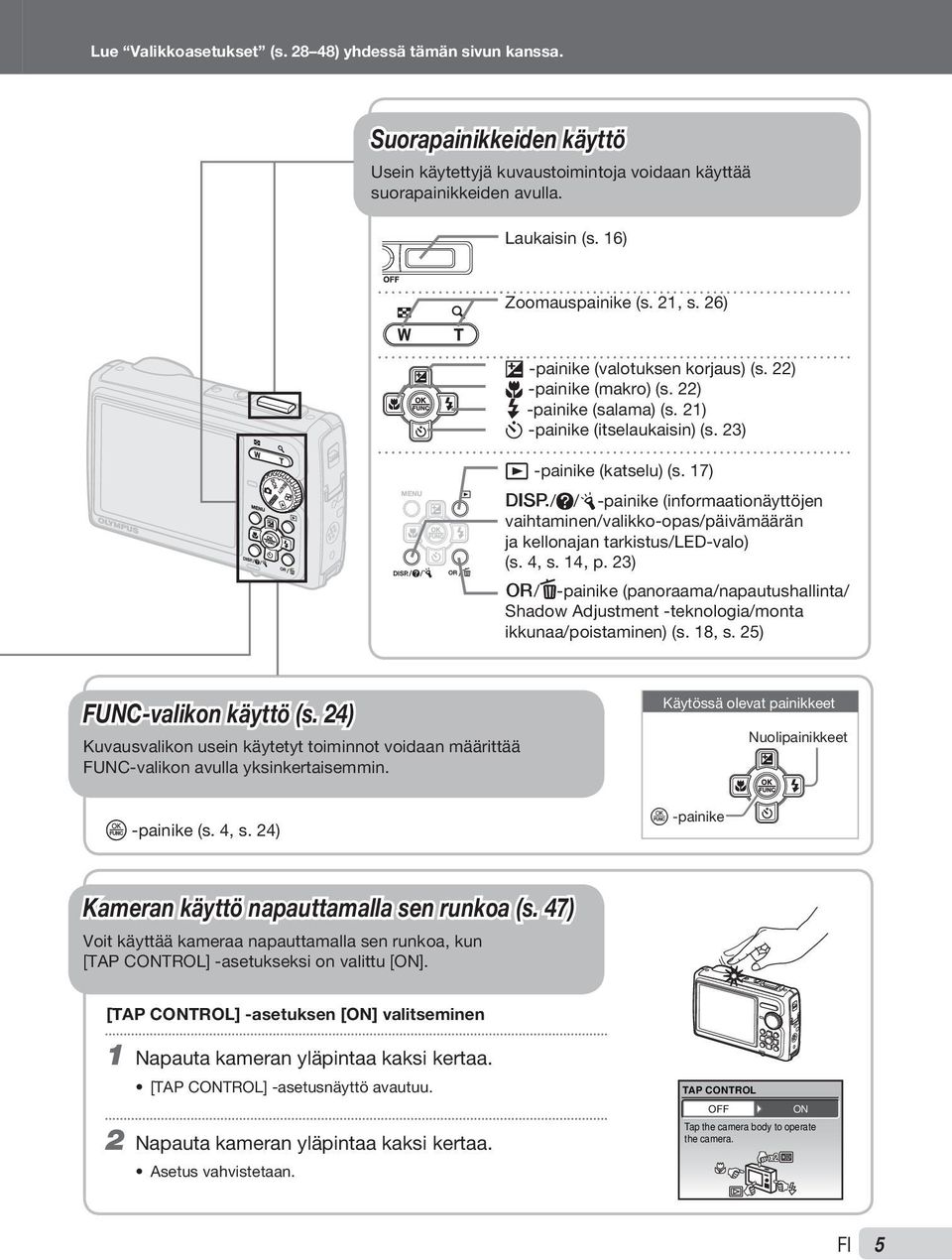

5 Lue Valikkoasetukset (s. 8 8) yhdessä tämän sivun kanssa. Suorapainikkeiden käyttö Usein käytettyjä kuvaustoimintoja voidaan käyttää suorapainikkeiden avulla. Laukaisin (s. 16) Zoomauspainike (s. 21, s. 26) F -painike (valotuksen korjaus) (s. 22) & -painike (makro) (s. 22) # -painike (salama) (s. 21) Y -painike (itselaukaisin) (s. 23) q -painike (katselu) (s. 17) g/e/y-painike (informaationäyttöjen vaihtaminen/valikko-opas/päivämäärän ja kellonajan tarkistus/led-valo) (s. 4, s. 14, p. 23) o/d-painike (panoraama/napautushallinta/ Shadow Adjustment -teknologia/monta ikkunaa/poistaminen) (s. 18, s. 25) FUNC-valikon käyttö (s. 24) Kuvausvalikon usein käytetyt toiminnot voidaan määrittää FUNC-valikon avulla yksinkertaisemmin. Käytössä olevat painikkeet Nuolipainikkeet o -painike (s. 4, s. 24) o -painike Kameran käyttö napauttamalla sen runkoa (s. 47) Voit käyttää kameraa napauttamalla sen runkoa, kun [TAP CONTROL] -asetukseksi on valittu [ON]. [TAP CONTROL] -asetuksen [ON] valitseminen 1 Napauta kameran yläpintaa kaksi kertaa. [TAP CONTROL] -asetusnäyttö avautuu. 2 Napauta kameran yläpintaa kaksi kertaa. Asetus vahvistetaan. TAP CONTROL OFF ON Tap the camera body to operate the camera. x2 &

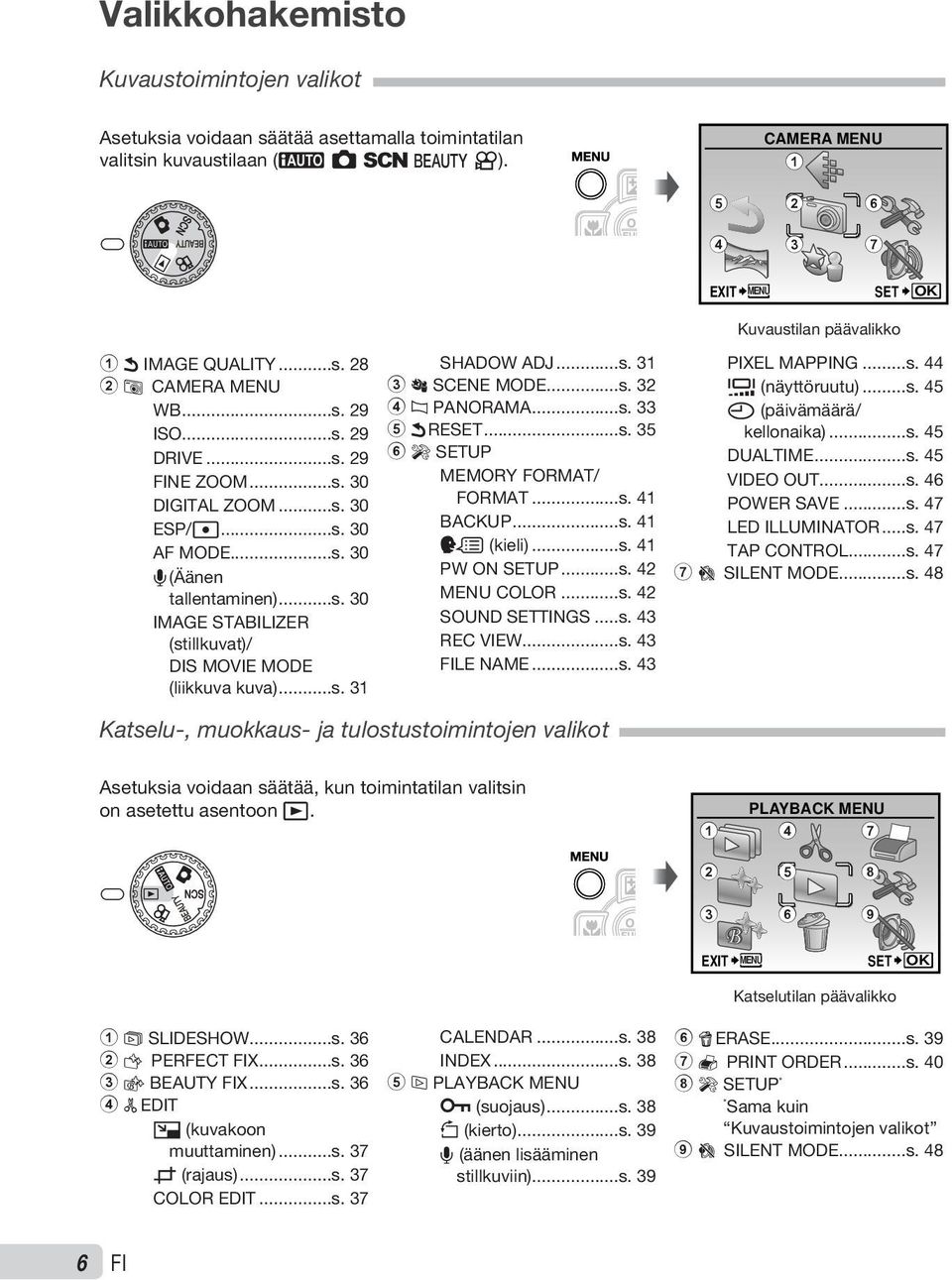

6 Valikkohakemisto Kuvaustoimintojen valikot Asetuksia voidaan säätää asettamalla toimintatilan valitsin kuvaustilaan (A K b n). CAMERA MENU 1 5 Kuvaustilan 2 päävalikko D IMAGE QUALITY...s B CAMERA MENU WB...s. 29 ISO...s. 29 DRIVE...s. 29 NE ZOOM...s. 30 DIGITAL ZOOM...s. 30 ESP/n...s. 30 AF MODE...s. 30 R (Äänen tallentaminen)...s. 30 IMAGE STABILIZER (stillkuvat)/ DIS MOVIE MODE (liikkuva kuva)...s. 31 SHADOW ADJ...s O SCENE MODE...s N PANORAMA...s D RESET...s E SETUP MEMORY FORMAT/ FORMAT...s. 41 BACKUP...s. 41 W (kieli)...s. 41 PW ON SETUP...s. 42 MENU COLOR...s. 42 SOUND SETTINGS...s. 43 REC VIEW...s. 43 LE NAME...s. 43 Katselu-, muokkaus- ja tulostustoimintojen valikot EXIT MENU SET OK Kuvaustilan päävalikko PIXEL MAPPING...s. 44 s (näyttöruutu)...s. 45 X (päivämäärä/ kellonaika)...s. 45 DUALTIME...s. 45 VIDEO OUT...s. 46 POWER SAVE...s. 47 LED ILLUMINATOR...s. 47 TAP CONTROL...s F SILENT MODE...s. 48 Asetuksia voidaan säätää, kun toimintatilan valitsin on asetettu asentoon q. 1 PLAYBACK MENU G SLIDESHOW...s H PERFECT X...s M BEAUTY X...s I EDIT Q (kuvakoon muuttaminen)...s. 37 P (rajaus)...s. 37 COLOR EDIT...s. 37 CALENDAR...s. 38 INDEX...s J PLAYBACK MENU 0 (suojaus)...s. 38 y (kierto)...s. 39 R (äänen lisääminen stillkuviin)...s. 39 EXIT MENU SET OK Katselutilan päävalikko 6 K ERASE...s L PRINT ORDER...s E SETUP * * Sama kuin Kuvaustoimintojen valikot 9 F SILENT MODE...s. 48

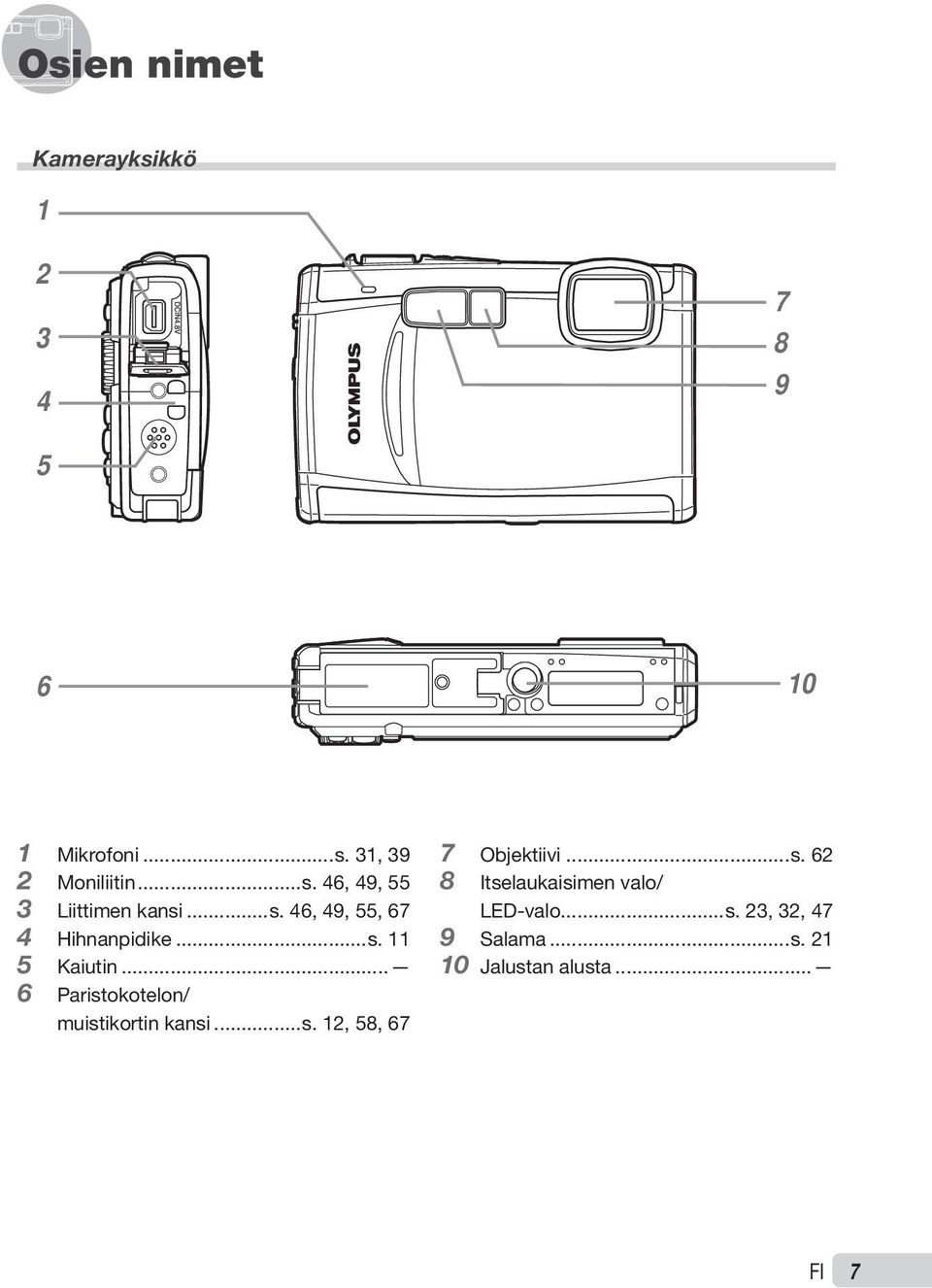

7 Osien nimet Kamerayksikkö Mikrofoni...s. 31, 39 2 Moniliitin...s. 46, 49, 55 3 Liittimen kansi...s. 46, 49, 55, 67 4 Hihnanpidike...s Kaiutin... 6 Paristokotelon/ muistikortin kansi...s. 12, 58, 67 7 Objektiivi...s Itselaukaisimen valo/ LED-valo...s. 23, 32, 47 9 Salama...s Jalustan alusta...

8 n-painike...s Zoomauspainike...s. 21, 26 3 Näyttöruutu...s. 9, 16, 45, 57 4 Korttiluvun valo...s painike...s. 4, 6 6 DISP./E/Y-painike (informaationäyttöjen vaihtaminen/ valikko-opas/päivämäärän ja kellonajan tarkistus/ LED-valo)...s. 4, 14, 23 7 Laukaisin...s. 16, 57 8 Toimintatilan valitsin...s. 4, 6, 16, 17, 19 9 q -painike (katselu)...s o-painike (OK/FUNC)... p. 4, o/d-painike (panoraama/ napautushallinta/ Shadow Adjustment -tekniikka/ monta ikkunaa/poistaminen)...s. 18, Nuolipainikkeet...s. 4, 5, 13 F -painike (valotuksen korjaus)...s. 22 & -painike (makro)...s. 22 Y -painike (itselaukaisin)...s. 23 # -painike (salama)...s. 21 8

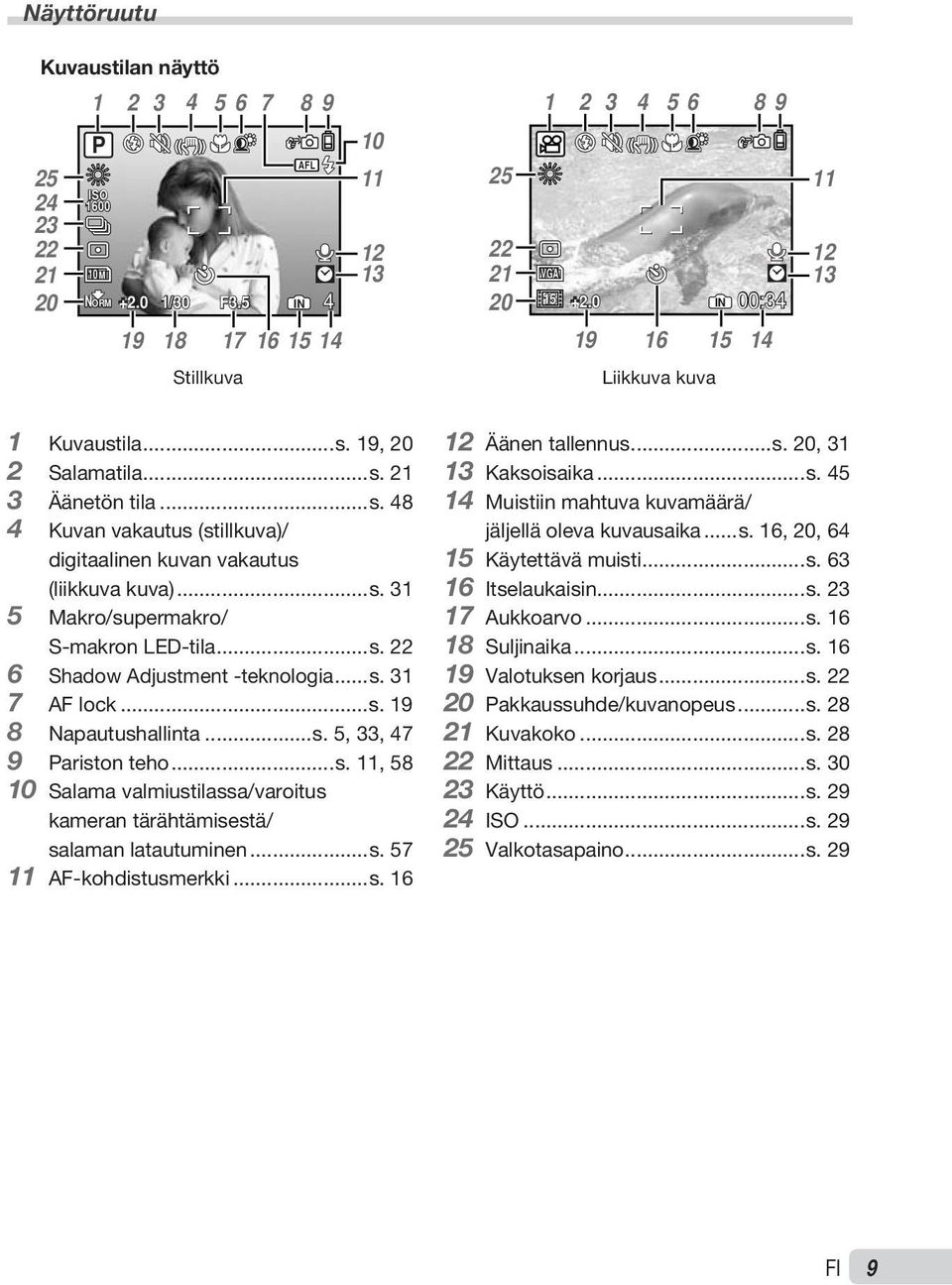

9 Näyttöruutu Kuvaustilan näyttö P ISO M NORM /30 F3.5 AFL Stillkuva IN VGA IN 00: Liikkuva kuva Kuvaustila...s. 19, 20 2 Salamatila...s Äänetön tila...s Kuvan vakautus (stillkuva)/ digitaalinen kuvan vakautus (liikkuva kuva)...s Makro/supermakro/ S-makron LED-tila...s Shadow Adjustment -teknologia...s AF lock...s Napautushallinta...s. 5, 33, 47 9 Pariston teho...s. 11, Salama valmiustilassa/varoitus kameran tärähtämisestä/ salaman latautuminen...s AF-kohdistusmerkki...s Äänen tallennus...s. 20, Kaksoisaika...s Muistiin mahtuva kuvamäärä/ jäljellä oleva kuvausaika...s. 16, 20, Käytettävä muisti...s Itselaukaisin...s Aukkoarvo...s Suljinaika...s Valotuksen korjaus...s Pakkaussuhde/kuvanopeus...s Kuvakoko...s Mittaus...s Käyttö...s ISO...s Valkotasapaino...s. 29

10 Katselutilan näyttö x /1000 F ISO 1600 NORM 10M :30 IN VGA : IN 00:14 /00: Stillkuva Liikkuva kuva 1 Äänetön tila...s Tulostusvaraus/ tulosteiden määrä...s. 52, 51 3 Äänen tallennus...s. 20, 31, 39, 61 4 Suojaus...s Napautushallinta...s. 5, 33, 47 6 Pariston teho...s. 11, 58 7 Aukkoarvo...s Valotuksen korjaus...s Valkotasapaino...s Kuvakoko...s Tiedoston numero...s Kuvan numero Käytetty aika/ kokonaistallennusaika...s Käytettävä muisti...s Pakkaussuhde/kuvanopeus...s ISO...s Päivämäärä ja kellonaika...s. 14, Suljinaika...s

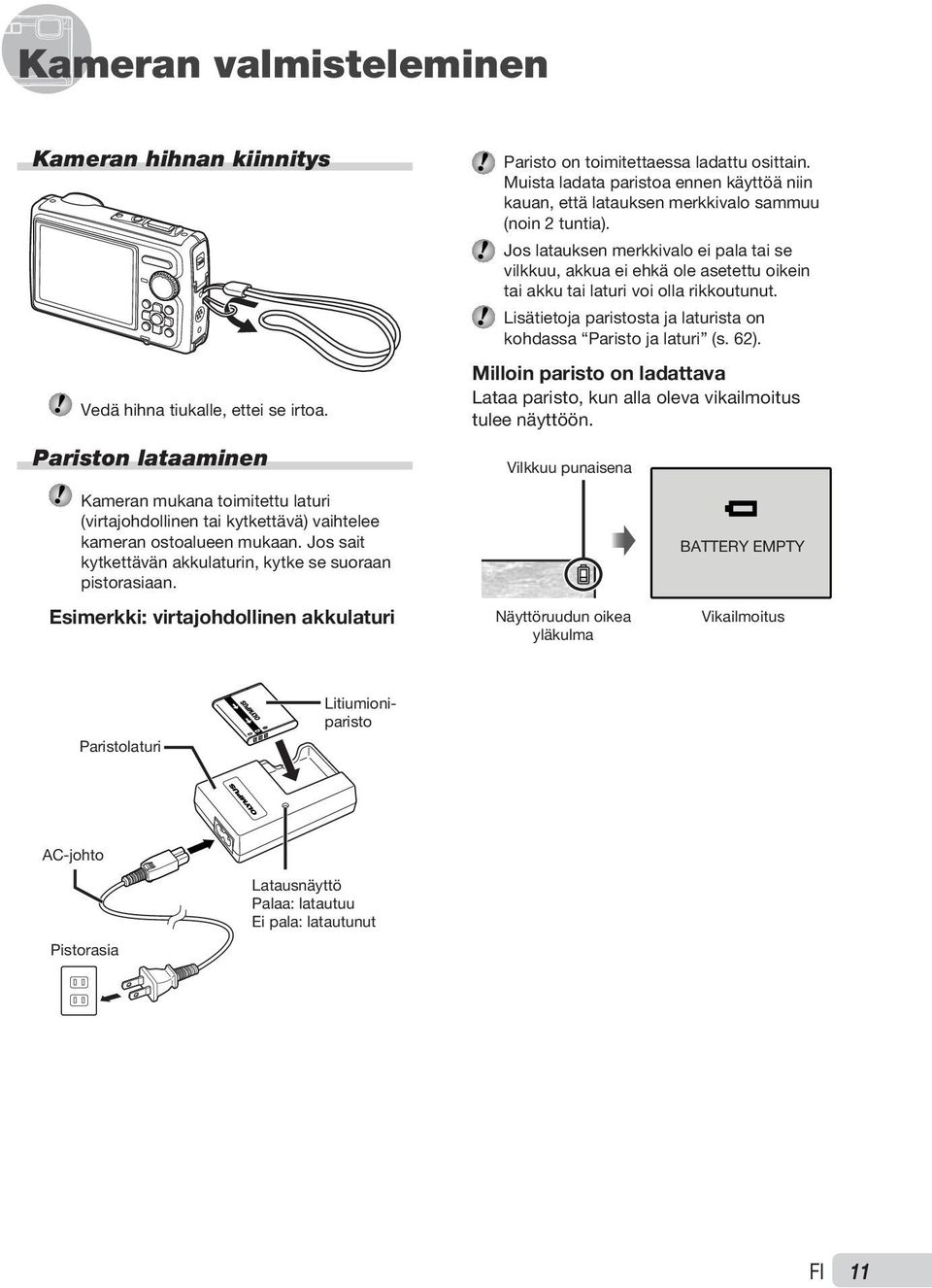

11 Kameran valmisteleminen Kameran hihnan kiinnitys Vedä hihna tiukalle, ettei se irtoa. Pariston lataaminen Kameran mukana toimitettu laturi (virtajohdollinen tai kytkettävä) vaihtelee kameran ostoalueen mukaan. Jos sait kytkettävän akkulaturin, kytke se suoraan pistorasiaan. Esimerkki: virtajohdollinen akkulaturi Paristo on toimitettaessa ladattu osittain. Muista ladata paristoa ennen käyttöä niin kauan, että latauksen merkkivalo sammuu (noin 2 tuntia). Jos latauksen merkkivalo ei pala tai se vilkkuu, akkua ei ehkä ole asetettu oikein tai akku tai laturi voi olla rikkoutunut. Lisätietoja paristosta ja laturista on kohdassa Paristo ja laturi (s. 62). Milloin paristo on ladattava Lataa paristo, kun alla oleva vikailmoitus tulee näyttöön. Vilkkuu punaisena Näyttöruudun oikea yläkulma BATTERY EMPTY Vikailmoitus Paristolaturi Litiumioniparisto AC-johto Pistorasia Latausnäyttö Palaa: latautuu Ei pala: latautunut 11

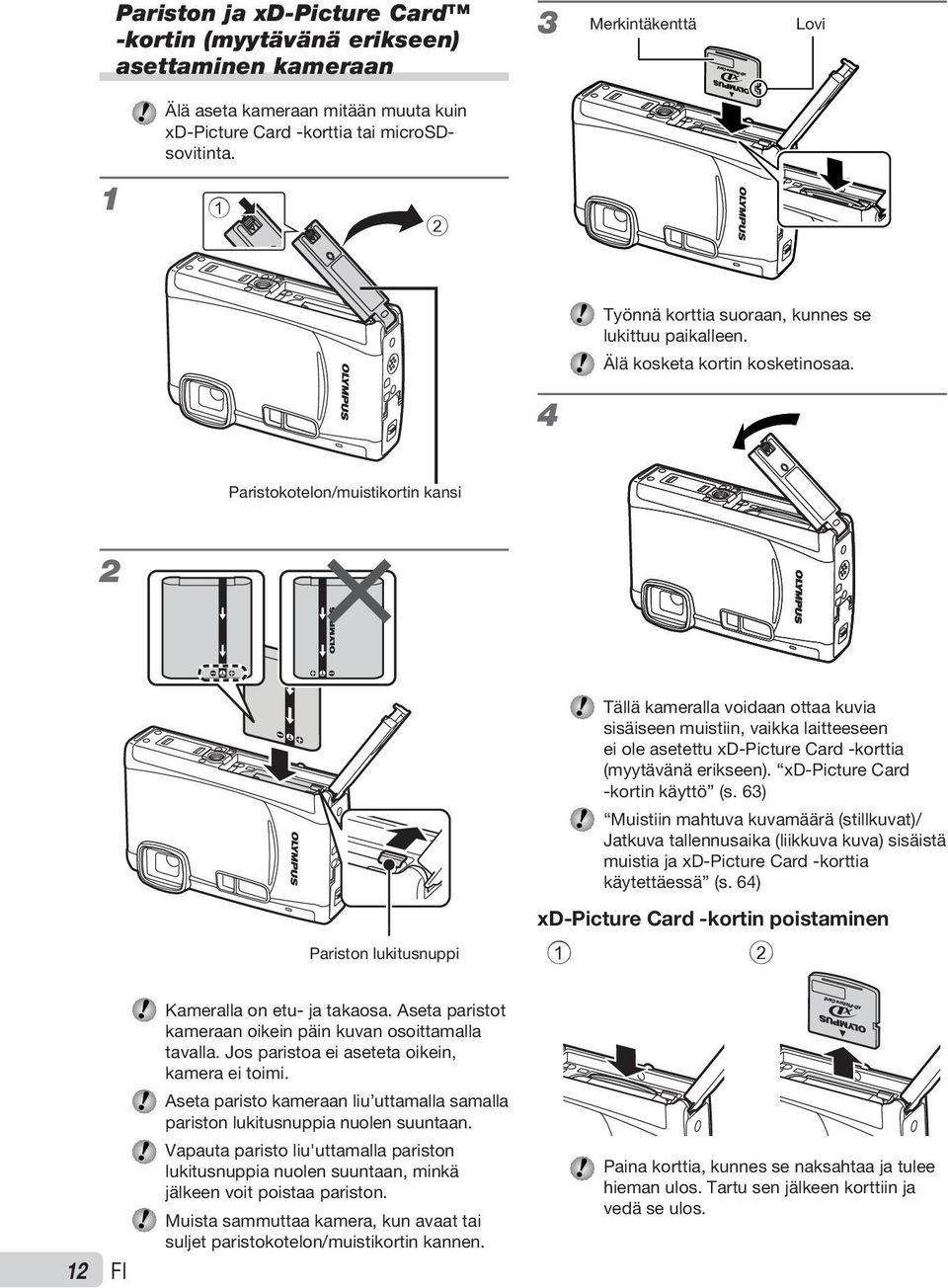

12 Pariston ja xd-picture Card -kortin (myytävänä erikseen) asettaminen kameraan 3 Merkintäkenttä Lovi 1 Älä aseta kameraan mitään muuta kuin xd-picture Card -korttia tai microsdsovitinta. 1 2 Työnnä korttia suoraan, kunnes se lukittuu paikalleen. Älä kosketa kortin kosketinosaa. 4 Paristokotelon/muistikortin kansi 2 Tällä kameralla voidaan ottaa kuvia sisäiseen muistiin, vaikka laitteeseen ei ole asetettu xd-picture Card -korttia (myytävänä erikseen). xd-picture Card -kortin käyttö (s. 63) Muistiin mahtuva kuvamäärä (stillkuvat)/ Jatkuva tallennusaika (liikkuva kuva) sisäistä muistia ja xd-picture Card -korttia käytettäessä (s. 64) xd-picture Card -kortin poistaminen Pariston lukitusnuppi 1 2 Kameralla on etu- ja takaosa. Aseta paristot kameraan oikein päin kuvan osoittamalla tavalla. Jos paristoa ei aseteta oikein, kamera ei toimi. Aseta paristo kameraan liu uttamalla samalla pariston lukitusnuppia nuolen suuntaan. 1 Vapauta paristo liu'uttamalla pariston lukitusnuppia nuolen suuntaan, minkä jälkeen voit poistaa pariston. Muista sammuttaa kamera, kun avaat tai suljet paristokotelon/muistikortin kannen. Paina korttia, kunnes se naksahtaa ja tulee hieman ulos. Tartu sen jälkeen korttiin ja vedä se ulos.

13 MicroSD-kortin/ microsdhc-kortin käyttö (myytävänä erikseen) MicroSD- ja microsdhc-kortit (joita kutsutaan tästä eteenpäin microsd-korttina) ovat molemmat yhteensopivia kameran kanssa, kun käytetään microsd-sovitinta. MicroSD-sovittimen käyttö (s. 65) Nuolipainikkeet ja toimintaohje Asetusten ja liikkuvan kuvan näytöissä näkyvät symbolit, viittaavat nuolipainikkeiden käyttöön. EXPOSURE COMP. X Aseta microsd-kortti sovittimeen. Y M D TIME Y M D Paina kortti pohjaan asti. CANCEL MENU SET OK : IN 00:14 /00:34 / 2 Aseta microsd-sovitin kameraan. Lovi Nuolipainikkeet MicroSD-kortin poistaminen Näytön alareunassa olevat toimintaohjeet viittaavat siihen, että on käytettävä -painiketta, o -painiketta, zoomauspainiketta tai D-painiketta. CAMERA MENU Vedä microsd-kortti suoraan ulos. Älä kosketa microsd-sovittimen ja microsd-kortin kosketinosaa. EXIT MENU SET OK SEL. IMAGE IN W T SET OK BACK MENU 5 OK 6 GO Toimintaohje 1

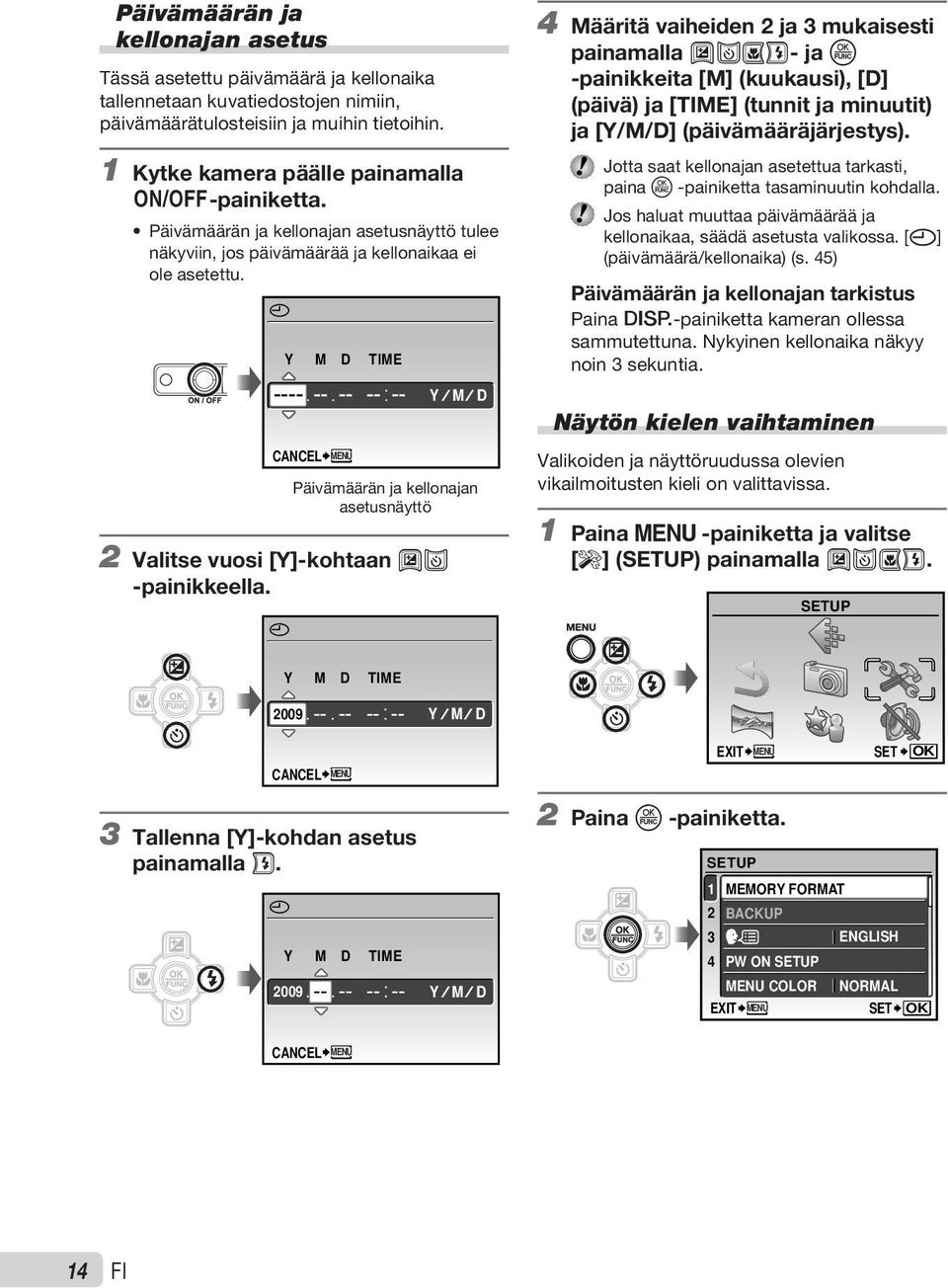

14 Päivämäärän ja kellonajan asetus Tässä asetettu päivämäärä ja kellonaika tallennetaan kuvatiedostojen nimiin, päivämäärätulosteisiin ja muihin tietoihin. 1 Kytke kamera päälle painamalla n-painiketta. Päivämäärän ja kellonajan asetusnäyttö tulee näkyviin, jos päivämäärää ja kellonaikaa ei ole asetettu. X Y M D TIME CANCEL MENU Y M D Päivämäärän ja kellonajan asetusnäyttö 2 Valitse vuosi [Y]-kohtaan AB -painikkeella. X 4 Määritä vaiheiden ja mukaisesti painamalla ABCD- ja o -painikkeita [M] (kuukausi), [D] (päivä) ja [TIME] (tunnit ja minuutit) ja [Y/M/D] (päivämääräjärjestys). Jotta saat kellonajan asetettua tarkasti, paina o -painiketta tasaminuutin kohdalla. Jos haluat muuttaa päivämäärää ja kellonaikaa, säädä asetusta valikossa. [X] (päivämäärä/kellonaika) (s. 45) Päivämäärän ja kellonajan tarkistus Paina g-painiketta kameran ollessa sammutettuna. Nykyinen kellonaika näkyy noin 3 sekuntia. Näytön kielen vaihtaminen Valikoiden ja näyttöruudussa olevien vikailmoitusten kieli on valittavissa. 1 Paina -painiketta ja valitse [E] (SETUP) painamalla ABCD. SETUP Y M D TIME Y M D CANCEL MENU 3 Tallenna [Y]-kohdan asetus painamalla D. X Y M D TIME Y M D 2 Paina o -painiketta. EXIT MENU SET OK SETUP 1 MEMORY FORMAT 2 BACKUP 3 ENGLISH 4 PW ON SETUP MENU COLOR NORMAL EXIT MENU SET OK CANCEL MENU 1

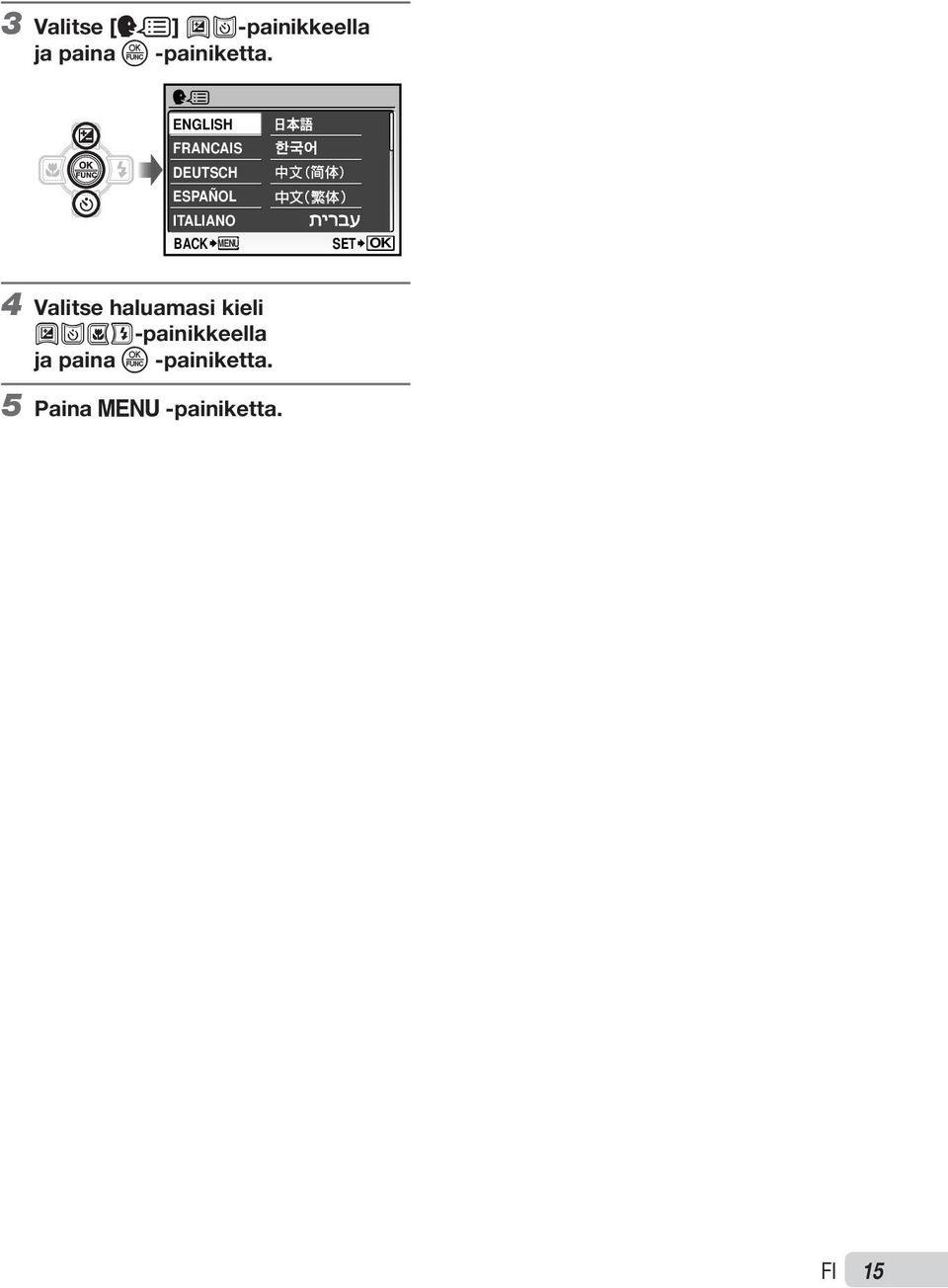

15 3 Valitse [W] AB-painikkeella ja paina o -painiketta. W ENGLISH FRANCAIS DEUTSCH ESPAÑOL ITALIANO BACK MENU 日 本 語 SET OK 4 Valitse haluamasi kieli ABCD-painikkeella ja paina o -painiketta. 5 Paina -painiketta. 1

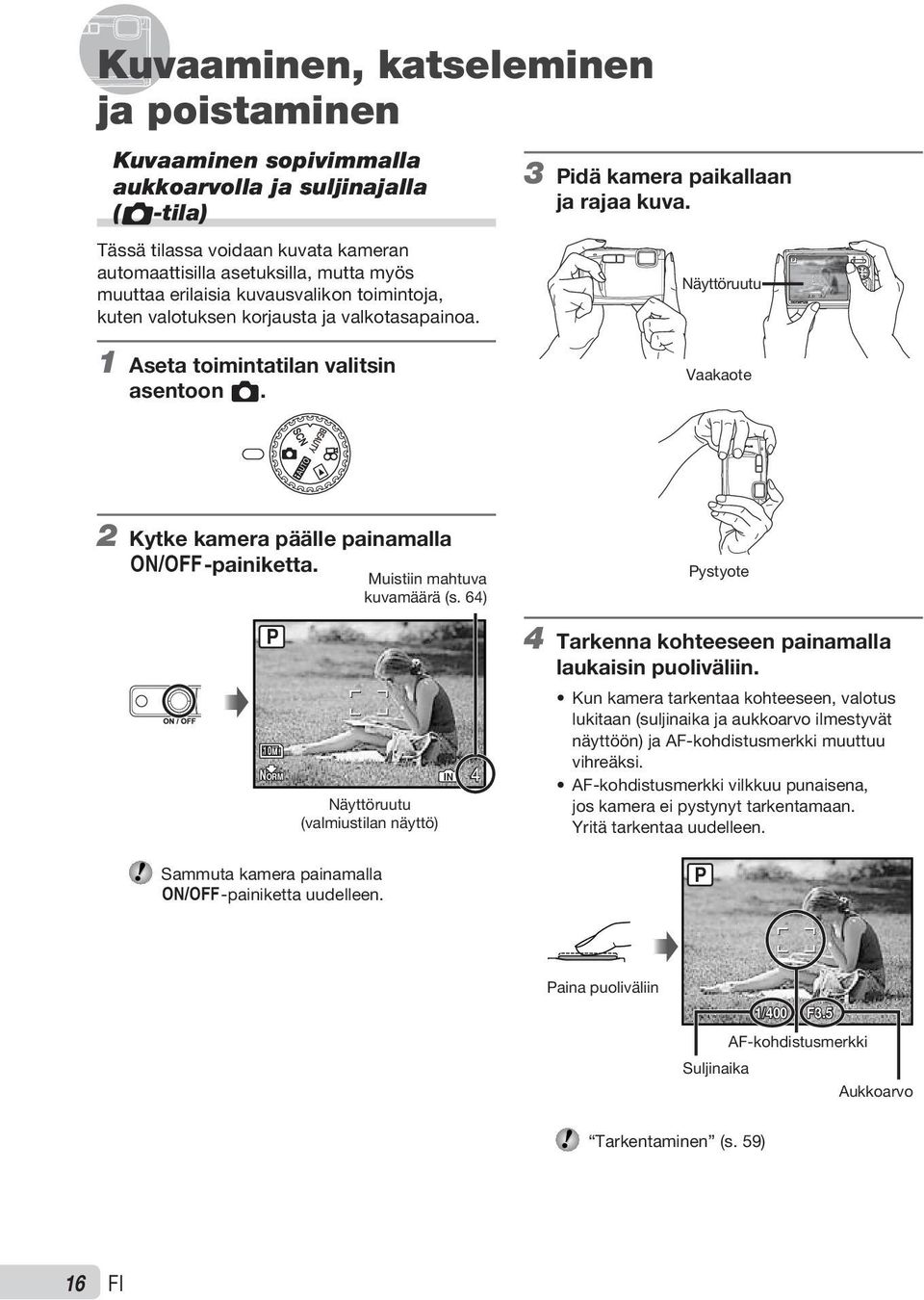

16 P 1/400 F3.5 Kuvaaminen, katseleminen ja poistaminen Kuvaaminen sopivimmalla aukkoarvolla ja suljinajalla (K-tila) Tässä tilassa voidaan kuvata kameran automaattisilla asetuksilla, mutta myös muuttaa erilaisia kuvausvalikon toimintoja, kuten valotuksen korjausta ja valkotasapainoa. 3 Pidä kamera paikallaan ja rajaa kuva. Näyttöruutu 1 Aseta toimintatilan valitsin asentoon K. Vaakaote 2 Kytke kamera päälle painamalla n-painiketta. Muistiin mahtuva kuvamäärä (s. 64) Pystyote P 10M NORM Näyttöruutu (valmiustilan näyttö) IN 4 4 Tarkenna kohteeseen painamalla laukaisin puoliväliin. Kun kamera tarkentaa kohteeseen, valotus lukitaan (suljinaika ja aukkoarvo ilmestyvät näyttöön) ja AF-kohdistusmerkki muuttuu vihreäksi. AF-kohdistusmerkki vilkkuu punaisena, jos kamera ei pystynyt tarkentamaan. Yritä tarkentaa uudelleen. Sammuta kamera painamalla n-painiketta uudelleen. P Paina puoliväliin 1/400 F3.5 AF-kohdistusmerkki Suljinaika Aukkoarvo Tarkentaminen (s. 59) 1

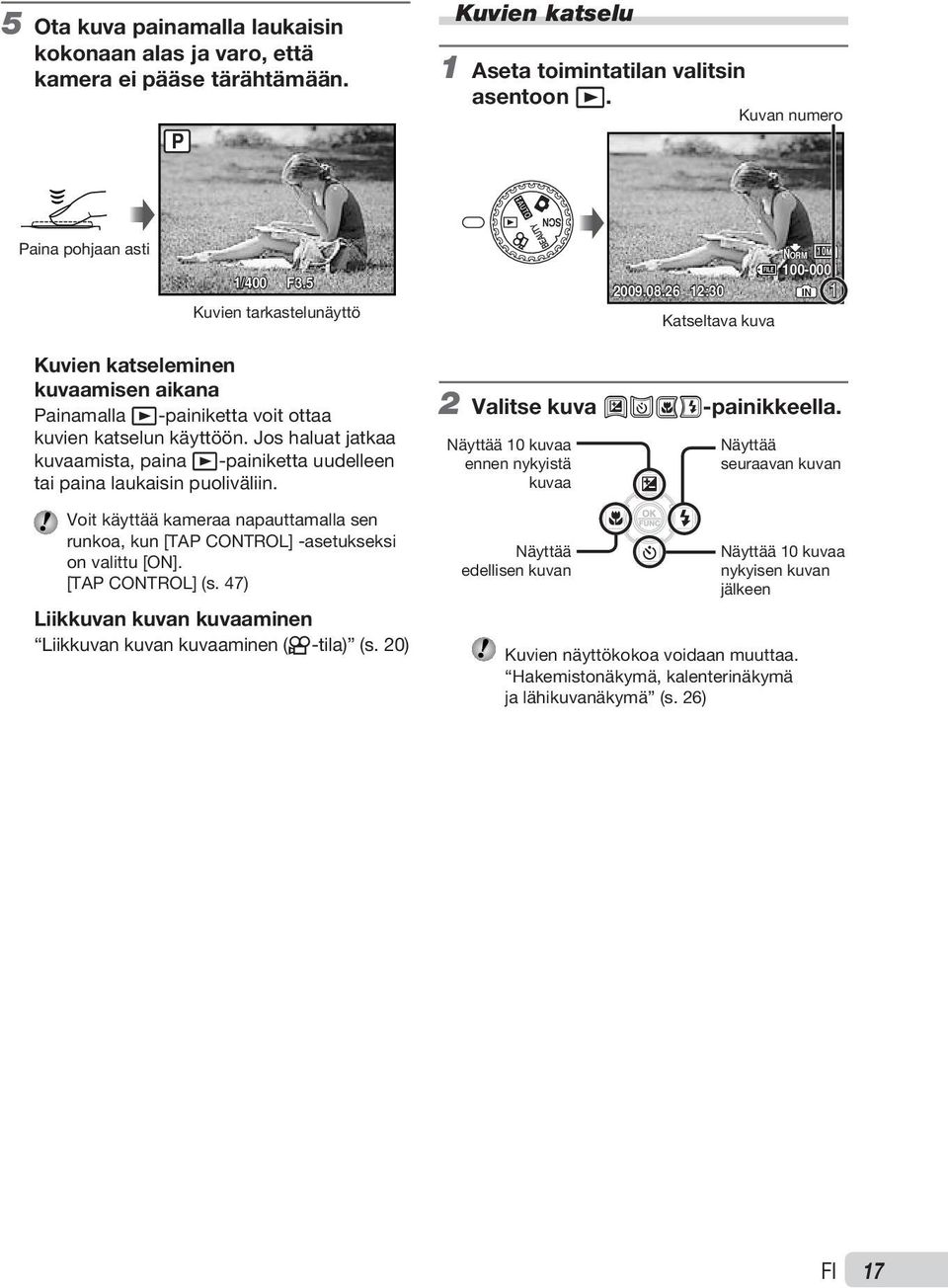

17 5 Ota kuva painamalla laukaisin kokonaan alas ja varo, että kamera ei pääse tärähtämään. P Kuvien katselu 1 Aseta toimintatilan valitsin asentoon q. Kuvan numero Paina pohjaan asti 1/400 F3.5 Kuvien tarkastelunäyttö NORM 10M :30 IN 1 Katseltava kuva Kuvien katseleminen kuvaamisen aikana Painamalla q-painiketta voit ottaa kuvien katselun käyttöön. Jos haluat jatkaa kuvaamista, paina q-painiketta uudelleen tai paina laukaisin puoliväliin. Voit käyttää kameraa napauttamalla sen runkoa, kun [TAP CONTROL] -asetukseksi on valittu [ON]. [TAP CONTROL] (s. 47) Liikkuvan kuvan kuvaaminen Liikkuvan kuvan kuvaaminen (A-tila) (s. 20) 2 Valitse kuva ABCD-painikkeella. Näyttää 10 kuvaa ennen nykyistä kuvaa Näyttää edellisen kuvan Näyttää seuraavan kuvan Näyttää 10 kuvaa nykyisen kuvan jälkeen Kuvien näyttökokoa voidaan muuttaa. Hakemistonäkymä, kalenterinäkymä ja lähikuvanäkymä (s. 26) 1

18 Liikkuvan kuvan katselu Valitse liikkuva kuva ja paina o -painiketta. Kuvien poistaminen katselun aikana (yhden kuvan poistaminen) MOVIE PLAY OK : IN 4 1 Paina D -painiketta, kun katseltava kuva, jonka haluat poistaa, tulee näyttöön. ERASE IN Liikkuva kuva Toiminnot liikkuvan kuvan katselun aikana Äänenvoimakkuus: Paina katselun aikana AB. Pikakelaus eteenpäin/taaksepäin: Valitse CD-painikkeella. Katselunopeus muuttuu jokaisen painikkeen painalluksen myötä järjestyksessä 2x, 20x ja vakionopeus (1x) painetun painikkeen suuntaan. Tauko: Paina o -painiketta. CANCEL MENU YES NO 2 Valitse [YES] painamalla A ja paina o -painiketta. [K ERASE] (s. 39) SET OK Käytetty aika / Kokonaistallennusaika Katselun aikana : IN 00:12 /00:34 Ensimmäinen (viimeinen) kuva/ siirtyminen kuvien välillä: Kun olet taukotilassa, näytä ensimmäinen kuva painamalla A ja viimeinen kuva painamalla B. Katselusuunta muuttuu päinvastaiseksi C-painiketta painettaessa ja toimii normaalisti D-painiketta painettaessa. Jatka katselua painamalla o -painiketta. Liikkuvan kuvan katselun pysäyttäminen Paina -painiketta. 18 Tauon aikana : IN 00:14 /00:34 /

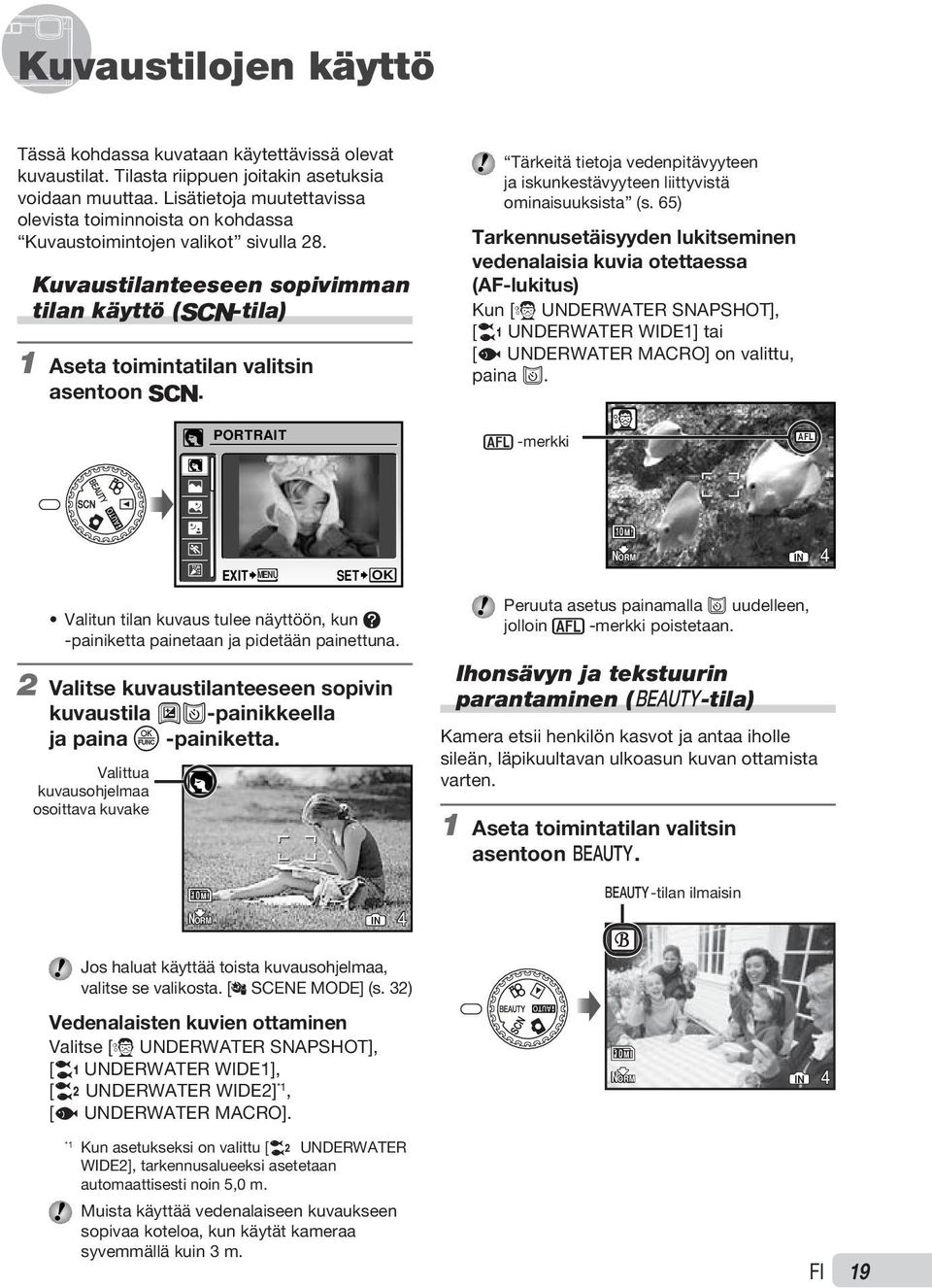

19 Kuvaustilojen käyttö Tässä kohdassa kuvataan käytettävissä olevat kuvaustilat. Tilasta riippuen joitakin asetuksia voidaan muuttaa. Lisätietoja muutettavissa olevista toiminnoista on kohdassa Kuvaustoimintojen valikot sivulla 28. Kuvaustilanteeseen sopivimman tilan käyttö ( -tila) 1 Aseta toimintatilan valitsin asentoon. Tärkeitä tietoja vedenpitävyyteen ja iskunkestävyyteen liittyvistä ominaisuuksista (s. 65) Tarkennusetäisyyden lukitseminen vedenalaisia kuvia otettaessa (AF-lukitus) Kun [ UNDERWATER SNAPSHOT], [k UNDERWATER WIDE1] tai [H UNDERWATER MACRO] on valittu, paina B. PORTRAIT ^ -merkki AFL EXIT MENU SET OK Valitun tilan kuvaus tulee näyttöön, kun E -painiketta painetaan ja pidetään painettuna. 2 Valitse kuvaustilanteeseen sopivin kuvaustila AB-painikkeella ja paina o -painiketta. Valittua kuvausohjelmaa osoittava kuvake 10M NORM Peruuta asetus painamalla B uudelleen, jolloin ^ -merkki poistetaan. Ihonsävyn ja tekstuurin parantaminen (b-tila) Kamera etsii henkilön kasvot ja antaa iholle sileän, läpikuultavan ulkoasun kuvan ottamista varten. 1 Aseta toimintatilan valitsin asentoon b. IN 4 10M NORM IN 4 b-tilan ilmaisin Jos haluat käyttää toista kuvausohjelmaa, valitse se valikosta. [O SCENE MODE] (s. 32) Vedenalaisten kuvien ottaminen Valitse [ UNDERWATER SNAPSHOT], [k UNDERWATER WIDE1], [l UNDERWATER WIDE2] *1, [H UNDERWATER MACRO]. 10M NORM IN 4 *1 Kun asetukseksi on valittu [l UNDERWATER WIDE2], tarkennusalueeksi asetetaan automaattisesti noin 5,0 m. Muista käyttää vedenalaiseen kuvaukseen sopivaa koteloa, kun käytät kameraa syvemmällä kuin 3 m. 1

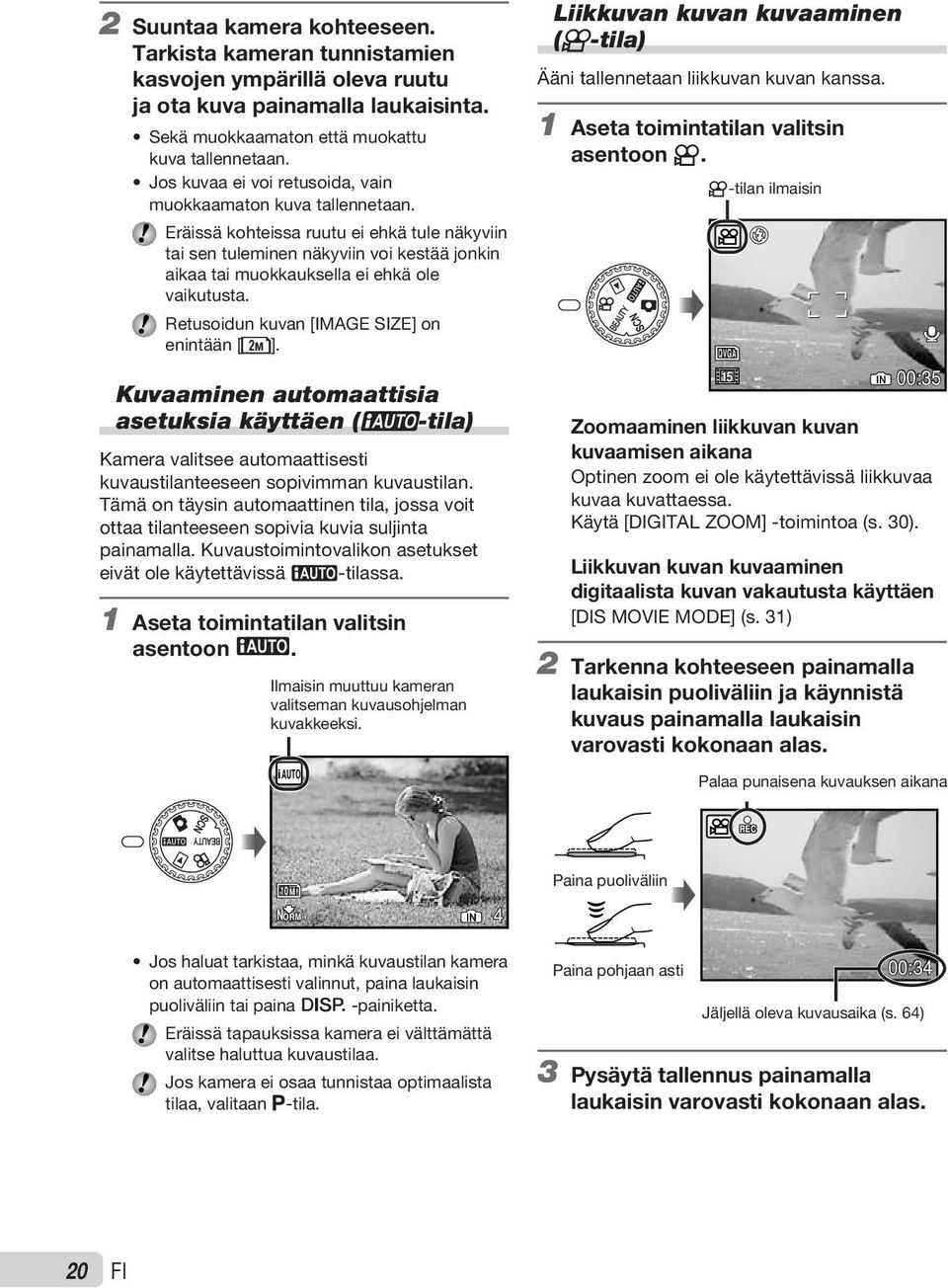

20 2 Suuntaa kamera kohteeseen. Tarkista kameran tunnistamien kasvojen ympärillä oleva ruutu ja ota kuva painamalla laukaisinta. Sekä muokkaamaton että muokattu kuva tallennetaan. Jos kuvaa ei voi retusoida, vain muokkaamaton kuva tallennetaan. Eräissä kohteissa ruutu ei ehkä tule näkyviin tai sen tuleminen näkyviin voi kestää jonkin aikaa tai muokkauksella ei ehkä ole vaikutusta. Retusoidun kuvan [IMAGE SIZE] on enintään [J]. Kuvaaminen automaattisia asetuksia käyttäen (A-tila) Kamera valitsee automaattisesti kuvaustilanteeseen sopivimman kuvaustilan. Tämä on täysin automaattinen tila, jossa voit ottaa tilanteeseen sopivia kuvia suljinta painamalla. Kuvaustoimintovalikon asetukset eivät ole käytettävissä A-tilassa. 1 Aseta toimintatilan valitsin asentoon A. Ilmaisin muuttuu kameran valitseman kuvausohjelman kuvakkeeksi. iauto Liikkuvan kuvan kuvaaminen (n-tila) Ääni tallennetaan liikkuvan kuvan kanssa. 1 Aseta toimintatilan valitsin asentoon n. A-tilan ilmaisin QVGA 15 IN Zoomaaminen liikkuvan kuvan kuvaamisen aikana Optinen zoom ei ole käytettävissä liikkuvaa kuvaa kuvattaessa. Käytä [DIGITAL ZOOM] -toimintoa (s. 30). Liikkuvan kuvan kuvaaminen digitaalista kuvan vakautusta käyttäen [DIS MOVIE MODE] (s. 31) 2 Tarkenna kohteeseen painamalla laukaisin puoliväliin ja käynnistä kuvaus painamalla laukaisin varovasti kokonaan alas. 00:35 Palaa Lights punaisena red during kuvauksen shooting aikana REC 10M NORM IN 4 Paina Press puoliväliin halfway Jos haluat tarkistaa, minkä kuvaustilan kamera on automaattisesti valinnut, paina laukaisin puoliväliin tai paina g -painiketta. Eräissä tapauksissa kamera ei välttämättä valitse haluttua kuvaustilaa. Jos kamera ei osaa tunnistaa optimaalista tilaa, valitaan P-tila. Paina Press pohjaan fully asti 00:34 Jäljellä Remaining oleva recording kuvausaika time (s.(p. 64) 64) 3 Pysäytä tallennus painamalla laukaisin varovasti kokonaan alas. 0

21 Kuvaustoimintojen käyttö Erilaisten kuvaustilojen lisäksi kamerassa on toimintoja, jotka laajentavat valokuvaajan käytettävissä olevien ilmaisukeinojen ja kuvausvaihtoehtojen valikoimaa. Optisen zoomin käyttö Zoomauspainiketta painamalla säädetään kuvausetäisyyttä. Laajakulma (W) -painikkeen painaminen Tele (T) -painikkeen painaminen Zoomauspalkin ulkonäkö osoittaa hienon zoomin ja digitaalisen zoomin tilan. Optista zoomia käytettäessä Hienoa zoomia käytettäessä Optisen zoomin alue Hienon zoomin alue P P Digitaalista zoomia käytettäessä Digitaalisen zoomin alue 10M NORM W T 10M W T IN 4 NORM Zoomauspalkki Optinen zoom: 3,6 x, Digitaalinen zoom: 5,0 x. Telezoom-objektiivilla kuvattaessa suosittelemme [IMAGE STABILIZER] (stillkuvat)/[dis MOVIE MODE] (liikkuva kuva) -toiminnon (s. 31) käyttöä. Suurempien kuvien ottaminen kuvanlaatua heikentämättä [NE ZOOM] (s. 30) Suurempien kuvien ottaminen [DIGITAL ZOOM] (s. 30) IN 4 Salaman käyttö Salamatoiminnot voidaan valita kuvausolosuhteiden ja halutun kuvaustuloksen mukaan. 1 Paina # -painiketta. Voit käyttää kameraa napauttamalla sen runkoa, kun [TAP CONTROL] -asetukseksi on valittu [ON]. [TAP CONTROL] (s. 47) P AUTO SET OK FLASH AUTO AUTO! # $ 1

22 2 Valitse asetus CD-painikkeella ja määritä se o -painikkeella. Kohde FLASH AUTO REDEYE LL IN FLASH OFF Kuvaus Salama välähtää automaattisesti hämärässä tai vastavalossa. Lähettää valokuvissa esiintyvää punasilmäisyyttä vähentäviä esisalamia. Salama välähtää vallitsevasta valosta riippumatta. Salama ei välähdä. Kirkkauden säätö (valotuksen korjaus) Kameran kuvaustilan perusteella valitsemaa vakiokirkkautta (oikeaa valotusta) voidaan säätää kirkkaammaksi tai tummemmaksi halutun kuvaustuloksen mukaan (kuvaustilaa A lukuun ottamatta). 1 Paina F -painiketta. EXPOSURE COMP. 2 Valitse haluamasi kirkkaus ABCD-painikkeella ja paina o-painiketta Valotuksen korjausarvo Lähikuvien ottaminen (makrokuvaus) Tämän toiminnon avulla voit tarkentaa lähellä oleviin kohteisiin ja kuvata niitä. 1 Paina & -painiketta. Voit käyttää kameraa napauttamalla sen runkoa, kun [TAP CONTROL] -asetukseksi on valittu [ON]. [TAP CONTROL] (s. 47) P SET OFF OK OFF % & OFF 2 Valitse asetus CD-painikkeella ja määritä se o-painikkeella. Kohde Kuvaus OFF Makrotila on deaktivoitu. Lähin kuvausetäisyys on 10 cm MACRO *1 (30 cm *2 ). Lähin kuvausetäisyys on 2 cm. Kohteisiin, jotka ovat 50 cm: SUPER MACRO *3 n etäisyydellä tai kauempana, ei voi tarkentaa. S-MACRO LED *3*4 LED-valo valaisee objektiivista 7 20 cm:n päässä olevan alueen, kun laukaisin painetaan puoliväliin. *1 Kun zoom on suurimmassa laajakulmaasennossa (W) *2 Kun zoom on suurimmassa teleasennossa (T) *3 Zoomaussuhde asetetaan automaattisesti. *4 [ISO]-asetukseksi (s. 29) valitaan automaattisesti [AUTO]. Salamaa (s. 21) ja zoomia (s. 21) ei voi asettaa, jos [%] tai [O] on valittu.

23 Itselaukaisimen käyttö Kuva otetaan viiveellä, kun laukaisin painetaan kokonaan alas. LED-valon käyttö Pimeässä LED-valoa voidaan käyttää apuvalona esineiden valaisemiseen tai kuvien rajaamiseen. 1 Paina Y -painiketta. P 10M SET OK SELFTIMER OFF Y OFF ON 1 Valitse [LED ILLUMINATOR] -asetukseksi (s. ) [ON]. 2 Paina Y -painiketta, kunnes LED-valo syttyy. Jos suoritat toiminnon LED-valon palaessa, se palaa noin 90 sekunnin ajan. NORM 2 Valitse asetus AB -painikkeella ja määritä se o-painikkeella. LED-valo OFF ON Kohde Kuvaus Tämä poistaa itselaukaisimen käytöstä. Itselaukaisimen valo palaa noin 10 sekuntia ja vilkkuu sitten noin 2 sekuntia, minkä jälkeen kuva otetaan. Itselaukaisutila poistuu automaattisesti käytöstä yhden kuvan ottamisen jälkeen. Itselaukaisimen poistaminen käytöstä sen käynnistämisen jälkeen Paina Y -painiketta uudelleen. LED-valo sammuu noin 30 sekunnin kuluttua, jos mitään toimintoa ei suoriteta. Jos Y -painiketta painetaan, kunnes LED-valo syttyy, se palaa 30 sekunnin ajan myös kameran virran ollessa katkaistuna. LED-valon sammuttaminen Paina Y -painiketta, kunnes LED-valo sammuu.

24 Kuvaustietojen näytön vaihtaminen Näytössä olevia tietoja voidaan vaihtaa tilanteen mukaan esimerkiksi silloin, kun näyttö halutaan tyhjentää tai kuva halutaan sommitella tarkasti ristikkonäytön avulla. 1 Paina g -painiketta. Näytössä olevat kuvaustiedot muuttuvat jokaisella painikkeen painalluksella alla olevassa järjestyksessä. Kuvaustilan näyttö (s. 9) Normaali Histogrammi P ISO 1600 P ISO 1600 FUNC-valikon käyttö FUNC-valikko sisältää seuraavat nopeasti käytettävät ja määritettävät valikkotoiminnot. [WB] (s. 29) [ESP/n] (s. 30) [ISO] (s. 29) [A IMAGE QUALITY] (s. 28) [DRIVE] (s. 29) 1 Paina o -painiketta. P WB AUTO ISO AUTO ESP 10M NORM ESP ESP n 10M NORM +2.0 Ei tietoja IN 4 10M NORM +2.0 Ristikko P IN 4 2 Valitse valikkotoiminto AB-painikkeella ja asetus CD-painikkeella, ja määritä asetus o-painikkeella. ISO M NORM +2.0 IN 4 Histogrammin lukeminen Jos huippu täyttää liian suuren osan kehystetystä alueesta, kuva näyttää pääosin valkoiselta. Jos huippu täyttää liian suuren osan kehystetystä alueesta, kuva näyttää pääosin mustalta. Vihreällä merkitty osa luminanssin jakautumisen näytön keskellä.

25 Kuvaustoimintojen nopea haku ja käyttö Seuraavia valikkotoimintoja voidaan hakea ja käyttää nopeasti. [PANORAMA] (s. 33) [SHADOW ADJ] (s. 31) [TAP CONTROL] (s. 47) [MULTI WINDOW] (s. 25) 1 Paina o/d-painiketta. PANORAMA 2 Valitse valikkotoiminto CD-painikkeella ja määritä se o-painikkeella. Tehosteiden esikatselunäytön käyttö (monta ikkunaa) Kun valitaan [ZOOM], [EXPOSURE COMP.], [WB] tai [ESP/n], näyttöön tulee 4 esikatselukuvaa, jotka heijastavat valitun kuvaustoiminnon säädettyjä arvoja. Valitse haluamasi kuva ABCD-painikkeella ja paina o -painiketta. Näyttöruudun kirkastaminen (Taustavalon kirkastaminen) Painikkeen o/d pitäminen painettuna kirkastaa näyttöruutua. Näyttöruutu palaa alkuperäiseen kirkkauteen, jos mitään toimenpidettä ei tehdä 10 sekunnin aikana.

26 Katselutoimintojen käyttö Hakemistonäkymä, kalenterinäkymä ja lähikuvanäkymä Hakemistonäkymässä ja kalenterinäkymässä voit valita kohdekuvan nopeasti. Lähikuvanäkymässä (jopa 10x suurennos) voit tarkastella kuvan yksityiskohtia. 1 Paina zoomauspainiketta. Kuvan valitseminen hakemistonäkymässä Valitse kuva painikkeella ABCD ja näytä valittu kuva yhden kuvan näkymässä painamalla o -painiketta. Kuvien valitseminen kalenterinäkymässä Valitse päivämäärä ABCD -painikkeella ja paina tämän jälkeen o -painiketta tai zoomauspainikkeen T-puolta valitun päivämäärän kohdalla olevien kuvien esittämiseksi. Yhden kuvan näkymä Lähikuvanäkymä Kuvan vierittäminen lähikuvanäkymässä Voit liikkua katselualueella painikkeella ABCD :30 NORM 10M IN 4 Kuvatietojen näytön vaihtaminen Näytössä olevat kuvaustiedot voidaan vaihtaa. Hakemistonäkymä 1 Paina g -painiketta. Näytössä olevat kuvatiedot muuttuvat jokaisella painikkeen painalluksella alla olevassa järjestyksessä. x10 Normaali Histogrammi :30 IN :30 IN 4 1/1000 F ISO 400 NORM 10M :30 IN :30 NORM 10M IN 4 Yksityiskohtainen Ei tietoja :30 IN :30 IN 4 1/1000 F ISO 400 Kalenterinäkymä NORM 10M :30 IN 4 SUN MON TUE WED THU FRI SAT IN Histogrammin lukeminen (s. 24)

27 Panoraamakuvien katselu [COMBINE IN CAMERA 1]- tai [COMBINE IN CAMERA 2] -toiminnolla yhdistettyjä panoraamakuvia voi vierittää katselua varten. Panoraamakuvien luominen [N PANORAMA] (s. 33) 1 Valitse panoraamakuva katselun aikana. Kuvien katselu (s. 17) NORM : Paina o-painiketta. Nykyinen katselualue Panoraamakuvan katselun hallinta Zoomaus lähemmäs/zoomaus kauemmas: Paina zoomauspainiketta. Katselun suunta: Paina ABCD-painiketta vierittääksesi painetun painikkeen suuntaan. Tauko: Paina o -painiketta. Käynnistä vieritys uudelleen: Paina o-painiketta. Pysäytä katselu: Paina -painiketta.

28 Kuvaustoimintojen valikot Asetuksia voidaan säätää asettamalla toimintatilan valitsin kuvaustilaan (A K b A). osoittaa kuvaustilat, joihin toiminnot voidaan asettaa. Toiminnon oletusasetukset on korostettu merkinnällä. Sovelluksen kannalta sopivimman kuvan laadun valinta [A IMAGE QUALITY] A IMAGE QUALITY : A K b A Stillkuvat Alivalikko 1 Alivalikko Käyttö KUVAKOKO PAKKAUSTASO 10M (3648 x 2736) 5M (2560 x 1920) 3M (2048 x 1536) 2M (1600 x 1200) 1M (1280 x 960) Sopii kuvien tulostukseen vähintään A3-paperille. Sopii kuvien tulostukseen A4-paperille. Sopii kuvien tulostukseen enintään A4-kokoiselle paperille. Sopii kuvien tulostukseen A5-paperille. Sopii postikortin kokoisten kuvien tulostukseen. VGA (640 x 480) Sopii kuvien katseluun televisiolla tai kuvien käyttämiseen sähköposteissa ja verkkosivuilla. 16:9 (1920 x 1080) Sopii kuvien toistamiseen laajakuvatelevisiolla. NE Korkealaatuinen kuvaaminen. NORMAL Normaalilaatuinen kuvaaminen. Liikkuva kuva Alivalikko 1 Alivalikko Käyttö KUVAKOKO RUUTUA SEK. VGA (640 x 480)/ QVGA (320 x 240) N 30 fps *1 / O 15 fps *1 Valitse kuvan laatu kuvakoon ja kuvanopeuden mukaan. Suurempaa kuvanopeutta käytettäessä liikkuva kuva on tarkempi. *1 kuvaa sekunnissa Muistiin mahtuva kuvamäärä (stillkuvat)/jatkuva tallennusaika (liikkuva kuva) sisäistä muistia ja xd-picture Card -korttia käytettäessä (s. 64) 8

29 Säädä toimintojen asetukset kohdan Valikon käyttö (s. ) mukaan. Luonnollisten värien määrittäminen [WB] B CAMERA MENU WB Alivalikko AUTO w x y : K b A Käyttö Kamera säätää valkotasapainoa automaattisesti kuvaustilanteen mukaan. Soveltuu kuvaamiseen ulkona kirkkaalla ilmalla. Soveltuu kuvaamiseen ulkona pilvisellä ilmalla. Soveltuu kuvaamiseen hehkulampun valossa. Soveltuu kuvaamiseen päivänvaloloisteputken valossa (esim. kodin valaistus). Soveltuu kuvaamiseen neutraalin loisteputken valossa (esim. pöytälamput). Soveltuu kuvaamiseen valkoisen loisteputken valossa (esim. toimistot). ISO-herkkyyden valitseminen [ISO] B CAMERA MENU ISO : K Lyhenne nimestä International Organization for Standardization. ISO-standardit määrittävät digitaalikameroiden ja filmin herkkyyden. Herkkyys ilmoitetaan koodeilla kuten ISO 100. Hyvissä valaistusolosuhteissa voidaan ottaa teräviä kuvia, kun käytetään pieniä ISO-arvoja, vaikka pienemmät arvot vähentävät herkkyyttä. Suuret arvot parantavat herkkyyttä ja kuvia voidaan ottaa lyhyillä suljinajoilla myös huonoissa valaistusolosuhteissa. Suuri herkkyys lisää kuitenkin kuvissa esiintyvää sähköstaattista kohinaa, minkä seurauksena kuvat saattavat näyttää rakeisilta. Alivalikko Käyttö Kamera säätää herkkyyttä AUTO automaattisesti kuvaustilanteen mukaan. Kamera käyttää [AUTO]-toimintoa suurempaa herkkyyttä liikkuvasta HIGH ISO AUTO kohteesta tai kameran tärähtämisestä aiheutuvan epätarkkuuden minimoimiseksi. 50/100/200/400/ 800/1 600 ISO-herkkyys lukitaan manuaalisella valinnalla. Kuvien ottaminen peräkkäin, kun laukaisinta pidetään painettuna [DRIVE] o B CAMERA MENU DRIVE j *1 W Alivalikko : K Käyttö Jokaisella laukaisimen painalluksella otetaan yksi kuva. Sarjakuvaus käyttämällä ensimmäisessä kuvassa lukittua tarkennusta, kirkkautta (valotusta) ja valkotasapainoa. Sarjakuvaus suuremmalla nopeudella kuin [j]. *1 Kuvausnopeus vaihtelee asetuksen [A IMAGE QUALITY] mukaan (s. 29). Kun asetukseksi on valittu [j], [R] (äänen tallentaminen) (s. 31) ei ole käytettävissä. Kun asetuksena on [W], salaman asetukseksi valitaan [$] (FLASH OFF) ja [ISO]-asetukseksi valitaan [AUTO]. Kun asetuksena on [W], [IMAGE SIZE] voi olla enintään [I]. Tämän lisäksi [NE ZOOM] (s. 30), [DIGITAL ZOOM] (s. 30) ja [R] (äänen tallennus) (s. 31) eivät ole käytettävissä.

30 Optista zoomia suuremmalla suurennussuhteella kuvaaminen kuvan laatua heikentämättä [NE ZOOM] B CAMERA MENU NE ZOOM OFF ON Alivalikko : K b Käyttö Kuvauksessa käytetään vain optista zoomia. Kuvauksessa käytetään optista zoomia ja kuvan rajaamista (noin 21x [enintään]). Toiminto ei heikennä kuvan laatua, sillä se ei muunna pikseliluvultaan pienempiä tiedostoja suuremmiksi pikselitiedostoiksi. Jos asetuksena on [ON], [IMAGE SIZE] voi olla enintään [H]. Tämä toiminto ei ole käytettävissä, kun [DIGITAL ZOOM] -asetukseksi on valittu [ON]. Tämä toiminto ei ole käytettävissä, jos on valittu [% SUPER MACRO] (s. 22) tai [O S-MACRO LED] (s. 22). Optista zoomia suuremmalla suurennussuhteella kuvaaminen [DIGITAL ZOOM] B CAMERA MENU DIGITAL ZOOM OFF ON Alivalikko : K b A Käyttö Kuvauksessa käytetään vain optista zoomia. Kuvauksessa käytetään optista zoomia ja digitaalista zoomia (noin 18x [enintään]). Tämä toiminto ei ole käytettävissä, kun [NE ZOOM] -asetukseksi on valittu [ON]. Tämä toiminto ei ole käytettävissä, jos on valittu [% SUPER MACRO] (s. 22) tai [O S-MACRO LED] (s. 22). Kohteen kirkkauden mittauksen alueen valitseminen [ESP/n ] B CAMERA MENU ESP/n : K A Alivalikko Käyttö Pyrkii luomaan kirkkaudeltaan tasapainoisen kuvan. (Mittaa ESP erikseen kirkkauden näyttöruudun keskustasta ja sitä ympäröivältä alueelta.) Kuvaa näyttöruudun keskellä n (pistemittaus) olevan kohteen vastavalossa. Kun asetuksena on [ESP], kuvan keskusta voi näyttää tummalta voimakkaaseen vastavaloon kuvattaessa. Tarkennusalueen valitseminen [AF MODE] B CAMERA MENU AF MODE : K Alivalikko Käyttö Tätä toimintoa käytetään henkilökuvaukseen. (Kamera tunnistaa kasvot automaattisesti ja näyttää näyttöruudussa ruudun.) Paina suljin puoliväliin, ja kun FACE DETECT *1 kamera on tarkentanut kasvoihin, vihreä AF-kohdistusmerkki palaa vihreänä. Jos AF-kohdistusmerkki palaa oranssina, se osoittaa, että kamera on tarkentanut muualle kuin kasvoihin. Tämän toiminnon avulla voit rajata kuvan tarkennuskohtaa iesp ajattelematta. Kamera etsii tarkennettavan kohteen ja säätää tarkennusta automaattisesti. Kamera tarkentaa AFkohdistusmerkin sisällä SPOT olevaan kohteeseen. *1 Joitakin kohteita kuvattaessa ruutua ei näy tai se tulee näyttöön vasta jonkin ajan kuluttua. 0

31 Säädä toimintojen asetukset kohdan Valikon käyttö (s. ) mukaan. Äänen tallentaminen stillkuvia kuvattaessa [R] B CAMERA MENU R : K Kohteen kirkastaminen vastavalossa [SHADOW ADJ] B CAMERA MENU SHADOW ADJ : K b A Alivalikko Käyttö OFF Ääntä ei tallenneta. ON Kamera aloittaa tallennuksen automaattisesti noin 4 sekunnin kuluttua kuvan ottamisen jälkeen. Tästä on hyötyä tallennettaessa kuvaan liittyviä huomautuksia tai kommentteja. Suuntaa kameran mikrofoni (s. 7) tallennuksen alkaessa äänilähteeseen, jonka haluat tallentaa. Kameran tärähtämisen aiheuttaman epätarkkuuden vähentäminen [IMAGE STABILIZER] (stillkuvat)/ [DIS MOVIE MODE] (liikkuva kuva) B CAMERA MENU IMAGE STABILIZER/ DIS MOVIE MODE OFF ON Alivalikko Käyttö Kuvaa ilman [SHADOW ADJ] -toimintoa. Kamera etsii vastavalon tummentamat kohteen kasvot ja kirkastaa ne kuvan ottamista varten. (Suuntaa kamera kohteeseen. Tarkista kameran tunnistamien kasvojen ympärillä oleva ruutu ja ota kuva painamalla laukaisinta.) Joitakin kohteita kuvattaessa ruutua ei näy tai se tulee näyttöön vasta jonkin ajan kuluttua. Kun asetukseksi on valittu [ON], [ESP/n] -asetukseksi (s. 30) valitaan automaattisesti [ESP], ja [AF MODE] -asetukseksi (s. 30) valitaan automaattisesti [FACE DETECT]. : K b A OFF ON Alivalikko Käyttö Kuvan vakautus on pois käytöstä. Suosittelemme tämän asetuksen käyttöä, kun kamera on kiinnitetty jalustalle tai muulle vakaalle pinnalle. Kuvan vakautus on käytössä. [IMAGE STABILIZER] (stillkuvat) -asetuksen oletusasetus on [ON] ja [DIS MOVIE MODE] (liikkuva kuva) -asetuksen oletusasetus on [OFF]. Kun [IMAGE STABILIZER] (stillkuvat) -asetukseksi on valittu [ON], kameran sisältä voi kuulua ääniä, kun laukaisinta painetaan. Kuvat eivät ehkä vakaudu, jos kamera tärähtää voimakkaasti. Kun suljinaika on erittäin pitkä, kuten stillkuvia tai yökuvia otettaessa, vakautus ei ehkä toimi yhtä tehokkaasti. Kun [DIS MOVIE MODE] (liikkuva kuva) -asetuksena on kuvauksen aikana [ON], tallennettuja kuvia suurennetaan hieman ennen tallennusta. 1

32 Tilanteeseen sopivan kuvausohjelman valinta [O SCENE MODE] O SCENE MODE : -tilassa optimaaliset kuvausasetukset on ohjelmoitu valmiiksi tiettyjä kuvausohjelmia varten. Tästä syystä asetuksia ei joissakin tiloissa voi muuttaa. Alivalikko 1 B PORTRAIT/ F LANDSCAPE/ G NIGHT SCENE *1 / M NIGHT+PORTRAIT *1 / C SPORT/ N INDOOR/ W CANDLE *1 / R SELF PORTAIT/ S SUNSET *1 / X REWORKS *1 / V CUISINE/ d DOCUMENTS/ q BEACH & SNOW/ l SMILE SHOT *2 / UNDERWATER SNAPSHOT/ k UNDERWATER WIDE1/ l UNDERWATER WIDE2/ H UNDERWATER MACRO/ Y PRE-CAPTURE MOVIE/ asnow Käyttö Kamera ottaa kuvan kuvausohjelman mukaisessa tilassa. *1 Jos kohde on tumma, kohinanpoisto aktivoituu automaattisesti. Se pidentää kuvausajan noin kaksinkertaiseksi, eikä sen aikana voi ottaa toisia kuvia. *2 Tarkennus lukitaan ensimmäisessä kuvassa. Valitussa tilassa kuvaaminen Kuvaustilanteeseen sopivimman tilan käyttö ( -tila) (s. 19) Hymyilevien kasvojen tunnistaminen ja sulkimen automaattinen vapauttaminen ([lsmile SHOT] -tila) 1 Valitse [l SMILE SHOT] ja suuntaa kamera kohteeseen. Itselaukaisimen valo syttyy. Kun kamera tunnistaa hymyilevät kasvot, se ottaa automaattisesti kolme kuvaa peräkkäin. Voit ottaa kuvia myös manuaalisesti painamalla laukaisinta. Kamera ei kohteesta riippuen välttämättä tunnista hymyileviä kasvoja. [IMAGE SIZE] voi olla enintään [I]. Täydellisen hetken vangitseminen kuvattaessa ([YPRE-CAPTURE MOVIE] -tila) 1 Valitse [YPRE-CAPTURE MOVIE] AB-painikkeella ja määritä se painamalla o -painiketta. Toiminto on heti kuvausvalmis asetusten määrittämisen jälkeen. 2 Aloita liikkuvan kuvan kuvaaminen painamalla laukaisinta. Kamera kuvaa 7 sekunnin liikkuvan kuvan, johon kuuluu myös 2 sekunnin liikkuva kuva juuri ennen laukaisimen painamista. Optinen zoom ja automaattitarkennus ovat käytettävissä liikkuvan kuvan tallennuksen aikana. Ääntä ei tallenneta. AF-kohdistusmerkki ei näy näyttöruudussa. Valitse [IMAGE SIZE] -asetukseksi [VGA] tai [QVGA] ja valitse [FRAME RATE] asetukseksi [N 30 fps] tai [O 15 fps].

33 Säädä toimintojen asetukset kohdan Valikon käyttö (s. ) mukaan. Kuvan ottaminen napauttamalla kameraa ([asnow] -tila) 1 Valitse [asnow] ja paina o -painiketta. [TAP CONTROL] (s. 47) otetaan automaattisesti käyttöön, jolloin kameraa voi käyttää napauttamalla. 2 Napauta kameran rungon takaosaa kaksi kertaa. [SELFTIMER] otetaan käyttöön ja kuva otetaan automaattisesti 2 sekunnin kuluttua. Kuvaaminen [COMBINE IN CAMERA 1] -toiminnolla 1 Ota ensimmäinen kuva painamalla laukaisinta. 2 Siirrä kameraa hieman toisen kuvan suuntaan. Kohdistusmerkki Panoraamakuvien luominen [N PANORAMA] Osoitin CANCEL MENU SAVE OK N PANORAMA : K Näyttö, kun kuvia yhdistetään vasemmalta oikealle Alivalikko 1 COMBINE IN CAMERA 1 *1*2 COMBINE IN CAMERA 2 *1*2 COMBINE IN PC Käyttö Kamera ottaa kolme kuvaa ja yhdistää ne. Käyttäjän ei tarvitse tehdä muuta kuin rajata kuvat niin, että kohdistusmerkit ja osoittimet menevät päällekkäin, minkä jälkeen kamera vapauttaa sulkimen automaattisesti. Kuvaustoimintojen optimaaliset asetukset on jo valittu valmiiksi panoraamakuvausta varten. Kamera ottaa kolme kuvaa ja yhdistää ne. Käyttäjä rajaa kuvan apuruudun avulla ja vapauttaa sulkimen manuaalisesti. Otetut kuvat yhdistetään panoraamakuvaksi kameran mukana toimitetulla CD-ROM:illa olevaa OLYMPUS Master 2 -ohjelmistoa käyttäen. Kuvat otetaan viimeksi asetetuilla [ISO]- tai [O SCENE MODE] -asetuksilla (paitsi joidenkin aiheiden tapauksessa). *1 Ei käytettävissä -tilassa (s. 19). *2 [A IMAGE QUALITY] (s. 28) -asetusta ei voi muuttaa. Tarkennus, valotus (s. 22), zoomin asento (s. 21) ja [WB] (s. 29) lukitaan ensimmäistä kuvaa otettaessa. Salamatilaksi (s. 21) asetetaan $ (FLASH OFF). Panoraamakuvia voi muokata vain [SHADOW ADJ]- (s. 31) ja [COLOR EDIT] -toiminnoilla (s. 37). Panoraamakuvien katselu (s. 27) 3 Siirrä kameraa hitaasti ja vakaasti, ja pysäytä liike, kun osoitin ja kohdistusmerkki ovat päällekkäin. Kamera vapauttaa sulkimen automaattisesti. CANCEL MENU SAVE OK Jos haluat yhdistää vain kaksi kuvaa, paina o -painiketta ennen kolmannen kuvan ottamista. 4 Ota kolmas kuva vaiheessa 3 kuvatulla tavalla. Kun kolmas kuva on otettu, kamera käsittelee kuvat automaattisesti ja näyttää yhdistetyn panoraamakuvan. Jos haluat lopettaa panoraamakuvien ottamisen kuvauksen aikana, paina -painiketta. Jos kamera ei vapauta suljinta automaattisesti, yritä käyttää asetusta [COMBINE IN CAMERA 2] tai [COMBINE IN PC].

34 Kuvaaminen [COMBINE IN CAMERA ] -toiminnolla 1 Valitse kuvien yhdistämissuunta CD -painikkeella. Seuraavan ruudun yhdistämisohjeet 2 Ota ensimmäinen kuva painamalla laukaisinta. Näyttöön tulee apuruutu avuksi. CANCEL MENU 1. kuva CANCEL MENU Apuruutu CANCEL 3 Rajaa toinen kuva siten, että liitosalue on apuruudun kanssa päällekkäin. MENU Liitosalue 4 Ota toinen kuva painamalla laukaisinta. Jos haluat yhdistää vain kaksi kuvaa, paina o -painiketta ennen kolmannen kuvan ottamista. 5 Ota kolmas kuva vaiheissa 3 4 kuvatulla tavalla. Kun kolmas kuva on otettu, kamera käsittelee kuvat automaattisesti ja näyttää yhdistetyn panoraamakuvan. Jos haluat lopettaa panoraamakuvien ottamisen kuvauksen aikana, paina -painiketta. Kuvaaminen [COMBINE IN PC] -toiminnolla 1 Valitse kuvien yhdistämissuunta ABCD-painikkeella. 2 Ota ensimmäinen kuva painamalla laukaisinta ja rajaa sen jälkeen toinen kuva. Rajaa kuva apuruudun avulla siten, että vierekkäiset kuvat ovat päällekkäin. 3 Toista vaihetta 2, kunnes olet ottanut tarvittavan määrän kuvia, ja paina o -painiketta, kun olet valmis. Kun näytössä näkyy g -merkki, kuvausta ei enää voi jatkaa. Panoraamakuvauksessa on mahdollista ottaa jopa 10 kuvaa. OLYMPUS Master 2 -ohjelmiston ohje sisältää lisätietoja panoraamakuvien ottamisesta. CANCEL MENU SAVE OK 2. kuvan sommittelu

35 Säädä toimintojen asetukset kohdan Valikon käyttö (s. ) mukaan. Kuvaustoimintojen palauttaminen oletusasetusten mukaisiksi [D RESET] D RESET : A K b A YES NO Alivalikko 1 Käyttö Palauttaa seuraavat valikkotoiminnot oletusasetusten mukaisiksi. Salama (s. 21) Valotuksen korjaus (s. 22) Makro (s. 22) Itselaukaisin (s. 23) [A IMAGE QUALITY] (s. 28) Valikkotoiminnot kohdassa [B CAMERA MENU] (s ) Nykyisiä asetuksia ei muuteta.

36 Katselu-, muokkaus- ja tulostustoimintojen valikot Toiminnon oletusasetukset on korostettu merkinnällä. Asetuksia voidaan säätää, kun toimintatilan valitsin on asetettu asentoon q. Automaattinen katselu [G SLIDESHOW] G SLIDESHOW Alivalikko 1 Alivalikko Alivalikko Käyttö ALL/ STILL PICTURE/ MOVIE/ CALENDAR NORMAL *1 / FADER *1 / SLIDE *1 / ZOOM *1 / päivämäärä *2 OFF/1/2 *1 Vain silloin, kun [STILL PICTURE] on valittuna alivalikossa 1. *2 Vain silloin, kun [CALENDAR] on valittuna alivalikossa 1. Valitsee diaesitykseen lisättävät kuvat, kuvien välissä käytettävän siirtymätehosteen tyypin ([TYPE]) ja taustamusiikin ([BGM]). Diaesityksen käynnistäminen Diaesitys alkaa, kun olet määrittänyt [BGM]-asetukset o-painikkeella. Voit pysäyttää diaesityksen painamalla o- tai -painiketta. [BGM] ei ole käytettävissä, kun [F SILENT MODE] -asetuksena (s. 48) on [ON]. Kuvien retusointi [H PERFECT X] Ihon ja silmien retusointi [M BEAUTY X] H PERFECT X M BEAUTY X Muokkauksesta ei välttämättä aina ole apua. Retusointi voi pienentää kuvan tarkkuutta. Muokkauksesta ei välttämättä aina ole apua. ALL Alivalikko 1 SHADOW ADJ REDEYE X Käyttö [SHADOW ADJ] ja [REDEYE X] otetaan samanaikaisesti käyttöön. Vain taustavalon ja himmeän valaistuksen tummentamia kohtia kirkastetaan. Salaman punaiseksi muuttamat silmät korjataan. 1 Valitse korjaustapa AB-painikkeella ja paina o-painiketta. 2 Valitse retusoitava kuva CD-painikkeella ja paina o-painiketta. Retusoitu kuva tallennetaan erillisenä kuvana. Alivalikko 1 Alivalikko Käyttö ALL [CLEAR SKIN], [SPARKLE EYE] ja [DRAMATIC EYE] otetaan samanaikaisesti käyttöön. CLEAR SKIN SOFT/AVG/ HARD SPARKLE EYE DRAMATIC EYE Saa ihon näyttämään sileältä ja läpikuultavalta. Valitse haluamasi vaikutelma 3 tasosta. Lisää silmien kontrastia. Suurentaa kohteen silmiä. 1 Valitse korjaustapa AB-painikkeella ja paina o-painiketta. 2 Valitse retusoitava kuva CD-painikkeella ja paina o-painiketta. Retusoitu kuva tallennetaan erillisenä kuvana.

37 Säädä toimintojen asetukset kohdan Valikon käyttö (s. ) mukaan. Kun [CLEAR SKIN] on valittuna Valitse retusointitaso painamalla AB ja paina o-painiketta. CLEAR SKIN SOFT AVG HARD BACK MENU SET OK Kuvakoon muuttaminen [Q ] I EDIT Q Alivalikko C 640 x 480 E 320 x 240 Käyttö Tätä toimintoa käytettäessä suuritarkkuuksinen kuva tallennetaan pienempikokoisena erillisenä kuvana, jota voidaan käyttää sähköpostiviestien liitteenä ja muissa sovelluksissa. 1 Valitse kuva CD-painikkeella. 2 Valitse kuvakoko AB-painikkeella ja paina o-painiketta. Valitun kokoinen kuva tallennetaan erillisenä kuvana. Kuvan rajaaminen [P ] I EDIT P 1 Valitse kuva CD -painikkeella ja paina o -painiketta. 2 Valitse rajausruudun koko zoomauspainikkeella ja siirrä ruutua ABCD-painikkeella. Kuvan värisävyjen muuttaminen [COLOR EDIT] I EDIT COLOR EDIT Alivalikko Mustavalkoinen Seepia Värikylläisyys (kova) Värikylläisyys (pehmeä) Seepia Mustavalkoinen Värikylläisyys (kova) Värikylläisyys (pehmeä) Käyttö Muuttaa kuvan mustavalkoiseksi. Muuttaa kuvan seepianväriseksi. Lisää kuvan värikylläisyyttä. Lisää hieman kuvan värikylläisyyttä. COLOR EDIT 1 Valitse kuva CD -painikkeella ja paina o -painiketta. 2 Valitse haluamasi väri ABCD-painikkeella ja paina o-painiketta. Valitun värinen kuva tallennetaan erillisenä kuvana. Rajausruutu W T SET OK 3 Paina o -painiketta. Muokattu kuva tallennetaan erillisenä kuvana.

38 Kalenterin lisääminen kuvaan [CALENDAR] I EDIT CALENDAR CALENDAR 9 kuvan hakemistokuvan luominen liikkuvasta kuvasta [INDEX] I EDIT INDEX 1 Valitse liikkuva kuva CD -painikkeella ja paina o -painiketta. INDEX SET OK 1 Valitse kuva CD -painikkeella ja paina sitten o -painiketta. 2 Valitse kalenteri painamalla CD, valitse kuvan suunta painamalla AB ja paina o -painiketta. 3 Valitse kalenterin vuosi AB-painikkeella ja paina sitten D-painiketta. 4 Valitse kalenterin kuukausi AB-painikkeella ja paina o-painiketta. Muokattu kuva tallennetaan erillisenä kuvana. BACK MENU SET OK Tämä toiminto ottaa liikkuvasta kuvasta yhdeksän kuvaa ja tallentaa ne uutena kuvana (INDEX), joka sisältää jokaisesta kuvasta myös esikatselukuvan. Kuvien suojaaminen [0 ] J PLAYBACK MENU 0 Suojattuja kuvia ei voi poistaa toiminnoilla [ERASE] (s. 18), [SEL. IMAGE] tai [ALL ERASE] (s. 39), mutta kaikki kuvat poistetaan toiminnolla [MEMORY FORMAT]/[FORMAT] (s. 41). Alivalikko OFF ON Käyttö Kuvat voidaan poistaa. Kuvat on suojattu, joten niitä ei voi poistaa muuten kuin alustamalla sisäisen muistin tai kortin. 1 Valitse kuva CD-painikkeella. 2 Valitse [ON] AB-painikkeella. 3 Toista tarvittaessa vaiheet 1 ja 2, jos haluat suojata muita kuvia, ja paina o -painiketta. 8

39 Säädä toimintojen asetukset kohdan Valikon käyttö (s. ) mukaan. Kuvien kiertäminen [y ] J PLAYBACK MENU y Alivalikko U +90 V 0 t -90 Käyttö Kuvaa kierretään 90 myötäpäivään. Kuvaa ei kierretä. Kuvaa kierretään 90 vastapäivään. 1 Valitse kuva CD-painikkeella. 2 Valitse kiertosuunta AB-painikkeella. 3 Toista tarvittaessa vaiheet 1 ja 2, jos haluat säätää muiden kuvien asetuksia, ja paina o-painiketta. Kuvan uusi asento tallennetaan, vaikka virta katkaistaisiin välillä. Äänen lisääminen stillkuviin [R ] J PLAYBACK MENU R YES NO Alivalikko Käyttö Kamera lisää (tallentaa) ääntä noin 4 sekunnin ajan kuvan katselun aikana. Tästä on hyötyä tallennettaessa kuvaan liittyviä huomautuksia tai kommentteja. Ääntä ei tallenneta. 1 Valitse kuva CD-painikkeella. 2 Suuntaa mikrofoni äänilähdettä kohti. Mikrofoni 3 Valitse [YES] AB-painikkeella ja paina o -painiketta. Tallentaminen alkaa. Kuvien poistaminen [K ERASE] K ERASE Tarkista jokainen kuva ennen poistamista, jotta et poista sellaisia tärkeitä kuvia, jotka haluat säilyttää. Alivalikko 1 SEL. IMAGE ALL ERASE Käyttö Kuvat valitaan ja poistetaan yksitellen. Kaikki sisäiseen muistiin tai kortille tallennetut kuvat katoavat. Kun poistat kuvia sisäisestä muistista, älä aseta korttia kameraan. Kun poistat kuvia kortilta, aseta kortti kameraan valmiiksi. Kuvien valitseminen ja poistaminen yksitellen [SEL. IMAGE] 1 Valitse [SEL. IMAGE] AB-painikkeella ja paina o -painiketta. 2 Valitse poistettava kuva ABCD -painikkeella ja lisää R -merkki kuvaan painamalla o -painiketta. R-merkki SEL. IMAGE 3 Valitse poistettavat kuvat toistamalla vaihetta 2 ja poista valitut kuvat painamalla D -painiketta. 4 Valitse [YES] AB-painikkeella ja paina o -painiketta. R-merkillä merkityt kuvat poistetaan. Kaikkien kuvien poistaminen [ALL ERASE] 1 Valitse [ALL ERASE] AB -painikkeella ja paina o -painiketta. 2 Valitse [YES] AB-painikkeella ja paina o -painiketta. 1 4 BACK MENU 2 5 OK IN 3 6 GO

40 Tulostusasetusten tallentaminen kuvatietoihin [L PRINT ORDER] L PRINT ORDER Tulostusvaraukset (DPOF) (s. 52) Tulostusvaraus voidaan tehdä vain kortille tallennetuille stillkuville. 0

41 Säädä toimintojen asetukset kohdan Valikon käyttö (s. ) mukaan. Muiden kameran asetusten valikot Toiminnon oletusasetukset on korostettu merkinnällä. Kaikkien tietojen poistaminen [MEMORY FORMAT]/[FORMAT] E SETUP MEMORY FORMAT/FORMAT YES NO Tarkista ennen alustamista, että sisäisessä muistissa tai kortilla ei ole tärkeitä tietoja. Muut kuin Olympus-kortit ja tietokoneella alustetut kortit on alustettava tässä kamerassa ennen käyttöä. Alivalikko Käyttö Poistaa kaikki sisäisessä muistissa *1 tai kortilla olevat kuvatiedot (myös suojatut kuvat). Peruuttaa alustamisen. Näytön kielen vaihtaminen [W ] E SETUP W Näytön kielen vaihtaminen (s. 14) Alivalikko Kielet *1 Käyttö Valikoiden ja näyttöruudussa olevien vikailmoitusten kieli on valittavissa. *1 Valittavissa olevat kielet vaihtelevat kameran ostomaasta ja/tai alueesta riippuen. *1 Poista kortti kamerasta ennen sisäisen muistin alustamista. Sisäiseen muistiin tallennettujen kuvien kopiointi kortille [BACKUP] E SETUP BACKUP YES NO Alivalikko Käyttö Varmuuskopioi kuvatiedot sisäisestä muistista kortille. Peruuttaa varmuuskopioinnin. Datan varmuuskopiointi kestää jonkin aikaa. Tarkasta ennen varmuuskopioinnin aloittamista, että paristossa on riittävästi virtaa, tai käytä verkkolaitetta. 1
