KÄYTTÖOHJE. CITIZEN ECO-DRIVE Satellite Wave Malli: CC2006. Aurinkopaneeli on kellotaulun alla

Transkriptio

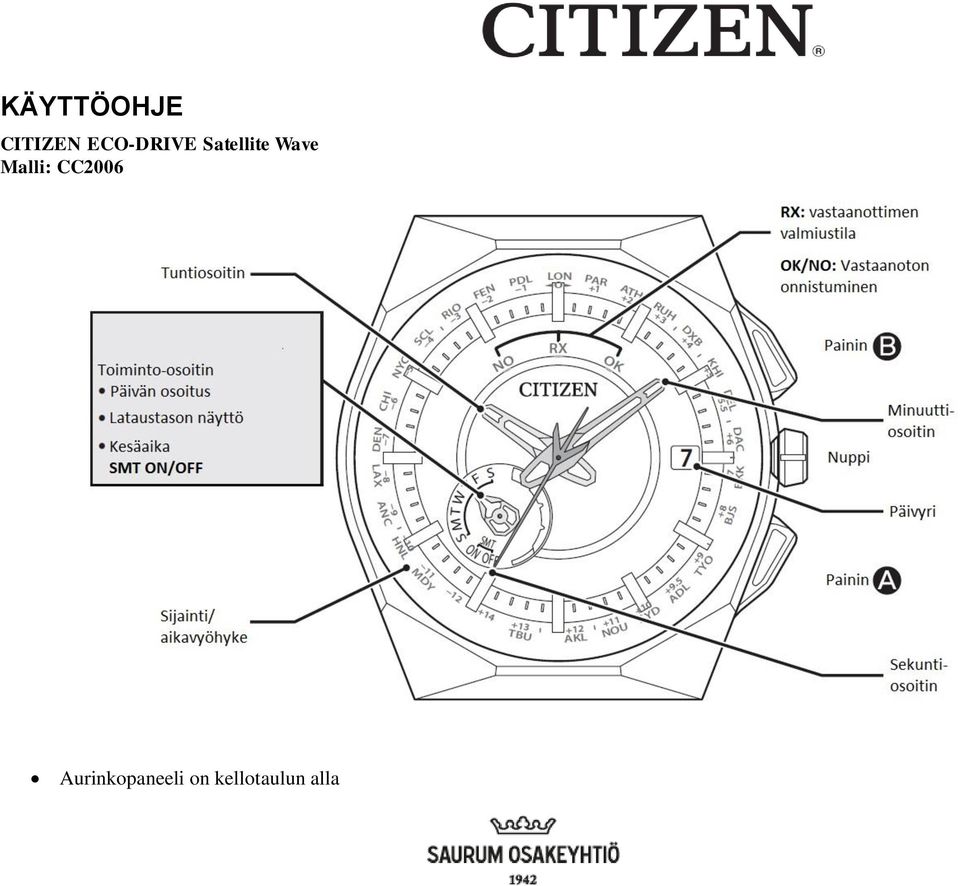

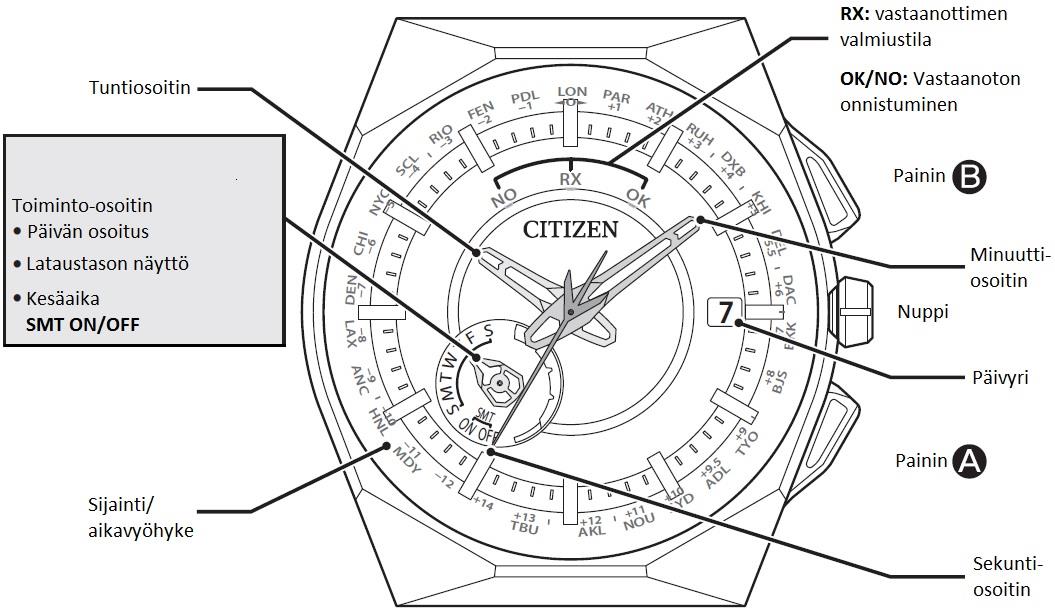

1 KÄYTTÖOHJE CITIZEN ECO-DRIVE Satellite Wave Malli: CC2006 Aurinkopaneeli on kellotaulun alla

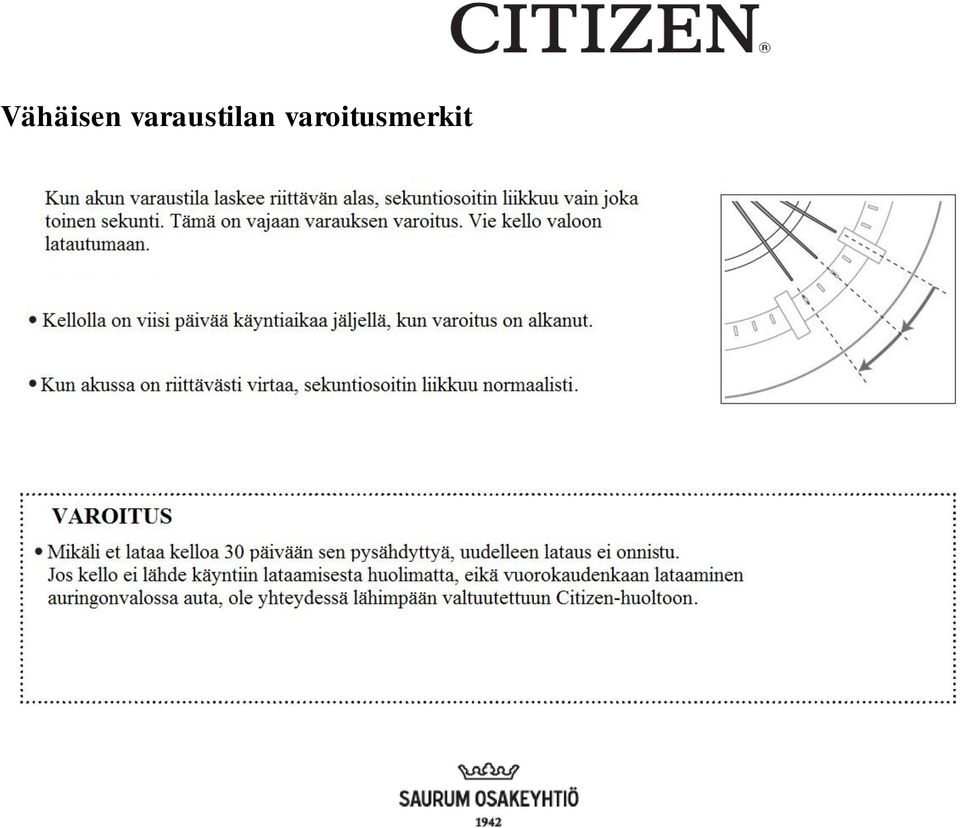

2 Vähäisen varaustilan varoitusmerkit

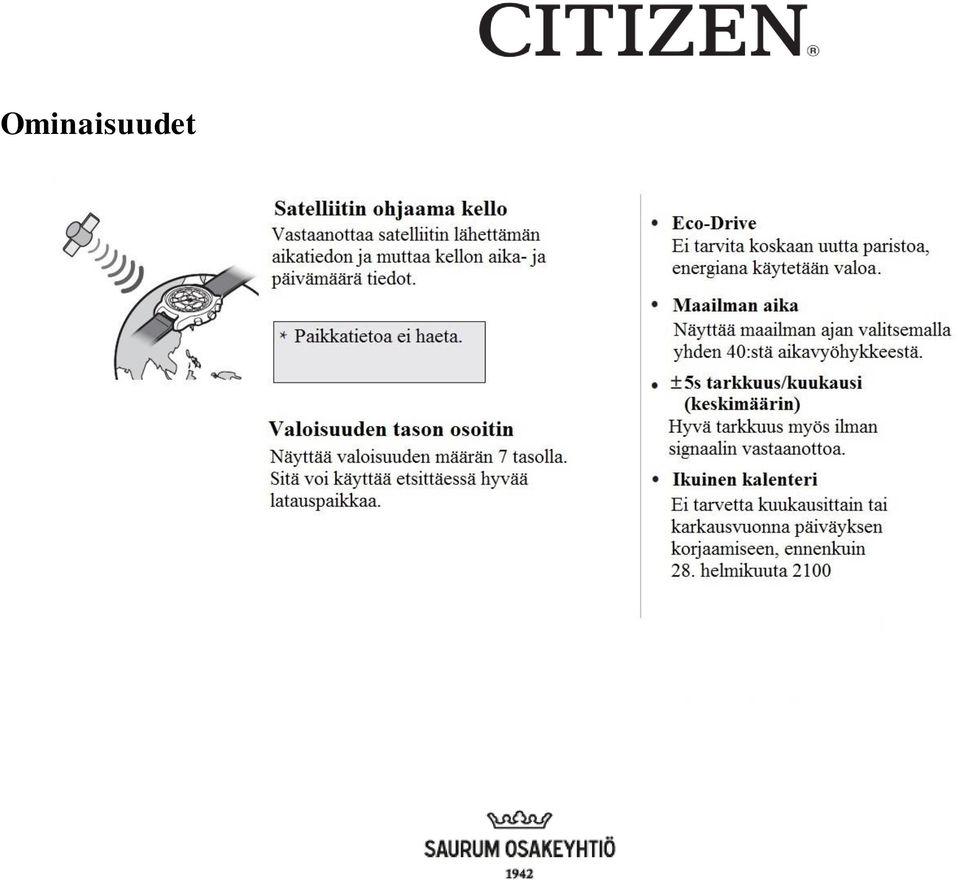

3 Ominaisuudet

4 Ennen käyttöönottoa: Lataa kellon akku täyteen asettamalla kello esim ikkunalaudalle aurinkoon tai riittävän kirkkaan lampun alle. Varo kuitenkin kellon kuumenemista. Kellon koneisto voi vaurioitua yli 60 C lämpötilassa. Jos kello on niin lähellä lamppua, että se polttaisi kättäsi on myös kello vaarassa. Sopiva etäisyys on 20-50cm. Taulukosta näet keskimääräiset latausajat eri valolähteillä: Valon kirkkaus Valonlähde Latausaika tyhjästä Latausaika yhtä LUX ja etäisyys täyteen päivää varten 500 Kattovalo, loisteputki h 3000 Pöytälamppu, 20cm 1120 h 1,5 h Pilvinen päivänvalo 330 h 25 min Suora auringonvalo 35 h 3 min Varmistuaksesi kellon moitteettomasta toiminnasta, voit ladata kelloa aina kun mahdollista. Akun suojana on ylilatautumisen estopiiri, tyypiltään akku on ympäristöystävällinen titaani-lithium-ioni akku.

5 Kellon lataaminen Virransäästötila Tunti-, minuutti- ja sekuntiosoittimet pysähtyvät automaattisesti 3 päivän jälkeen, kun latausta ei ole ollut. Kello käy silti, aika kulkee ja päiväys vaihtuu vaikka virransäästötila on aktivoitunut Virransäästötila ei aktivoidu kun nuppi on joko 1 tai 2 asennossa. Virransäästötila päättyy ja osoittimet palautuvat näyttämään aikaa kun kello saa valoa ja akku alkaa latautua. Akun kapasiteetti täyteen ladattuna Noin 2 vuotta normaali käytössä. Kun satelliittisignaali vastaanotetaan joka 6 päivä. Virransäästötilassa kello käy noin 7 vuotta.

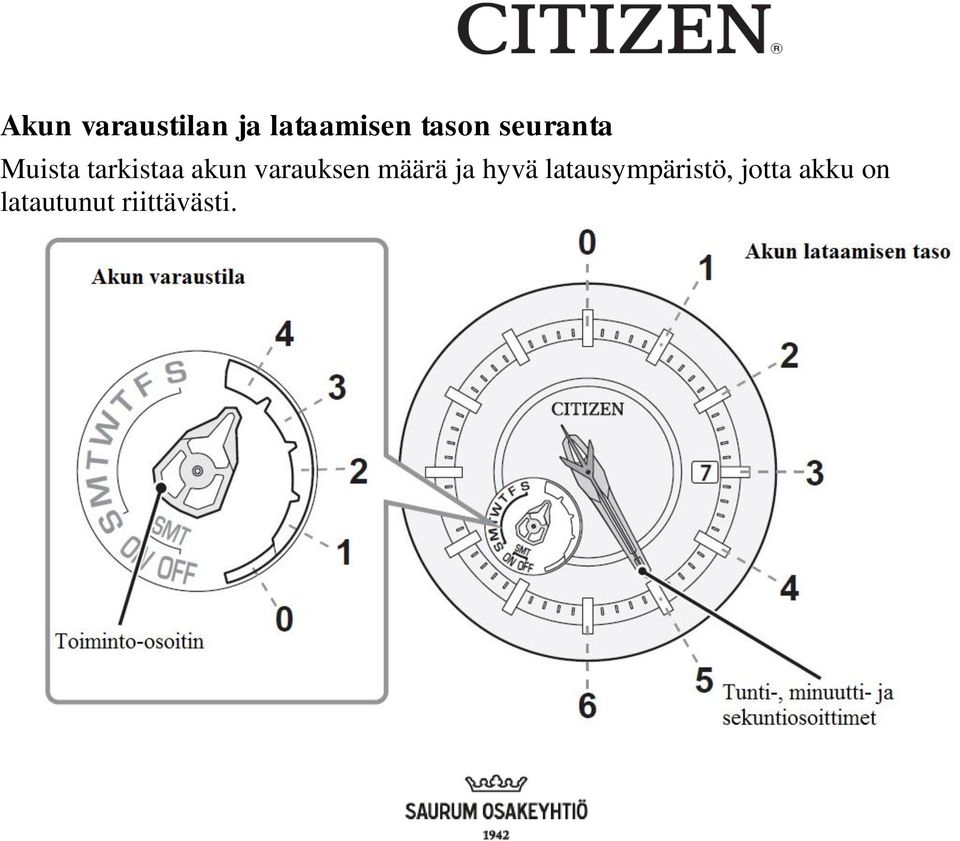

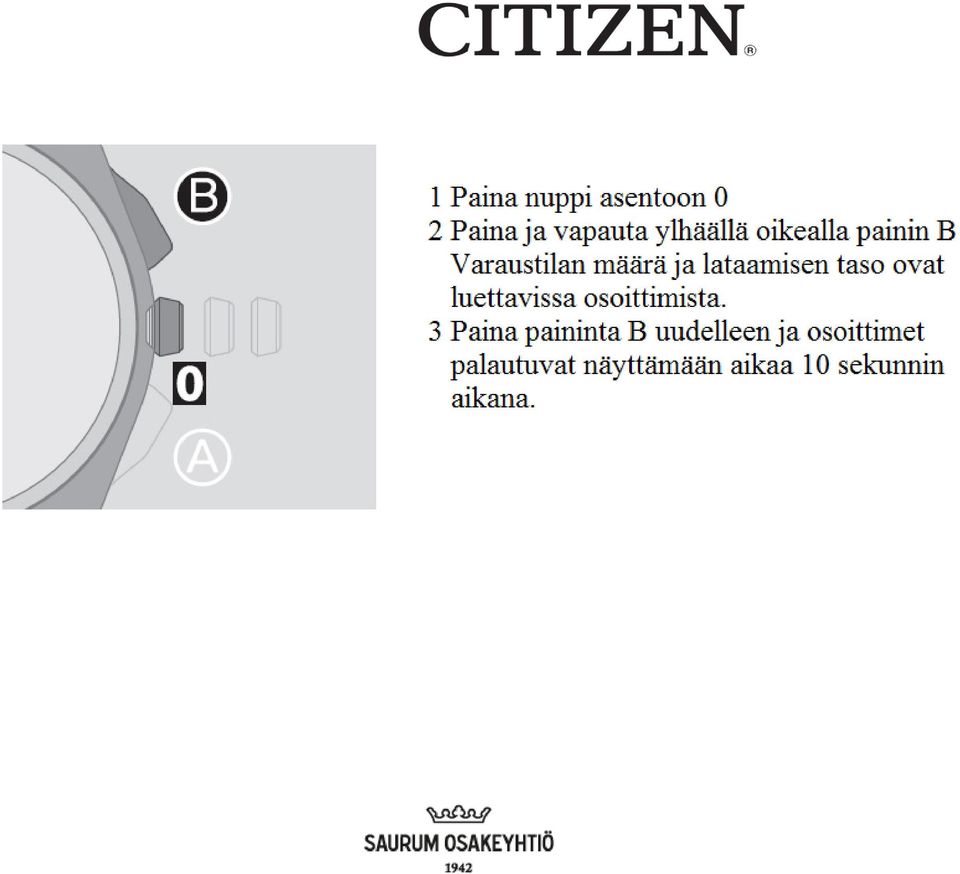

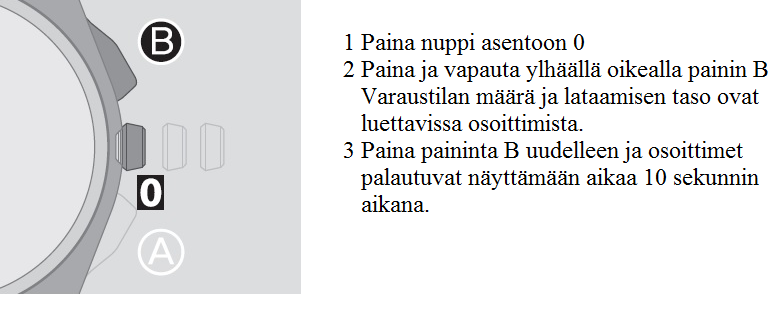

6 Akun varaustilan ja lataamisen tason seuranta Muista tarkistaa akun varauksen määrä ja hyvä latausympäristö, jotta akku on latautunut riittävästi.

7

8 Akun varaustilan seuranta

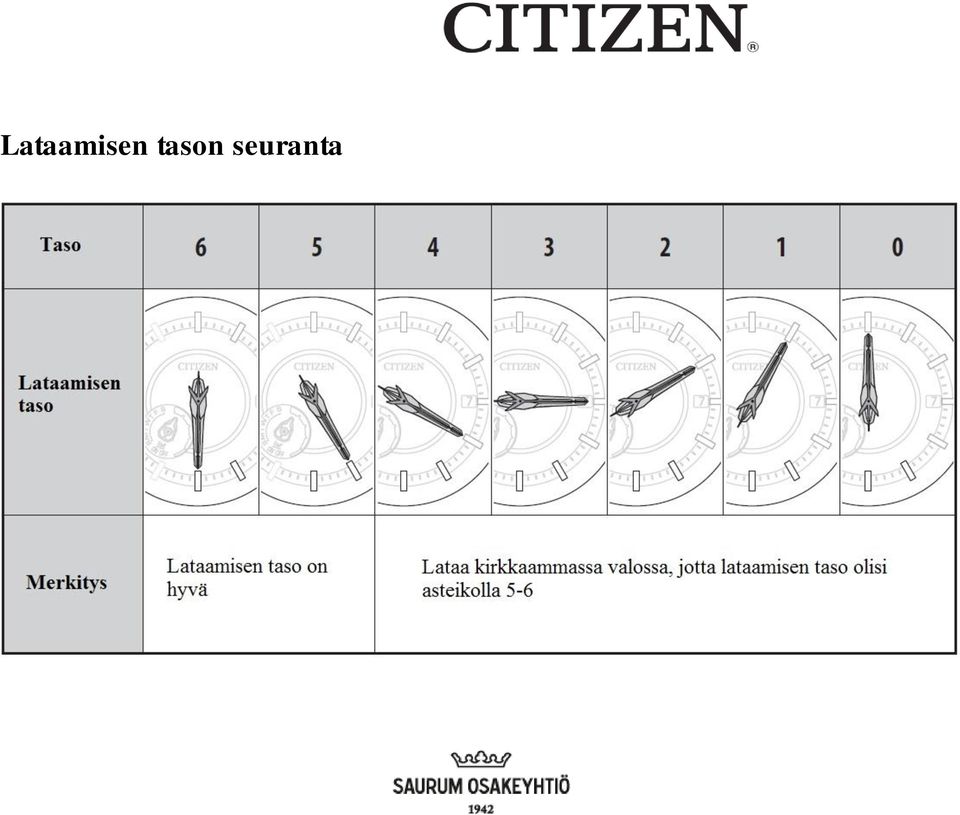

9 Lataamisen tason seuranta

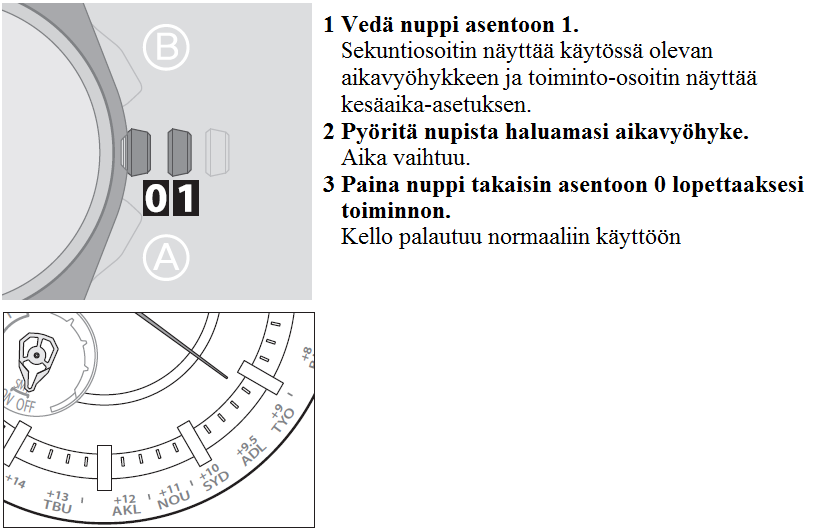

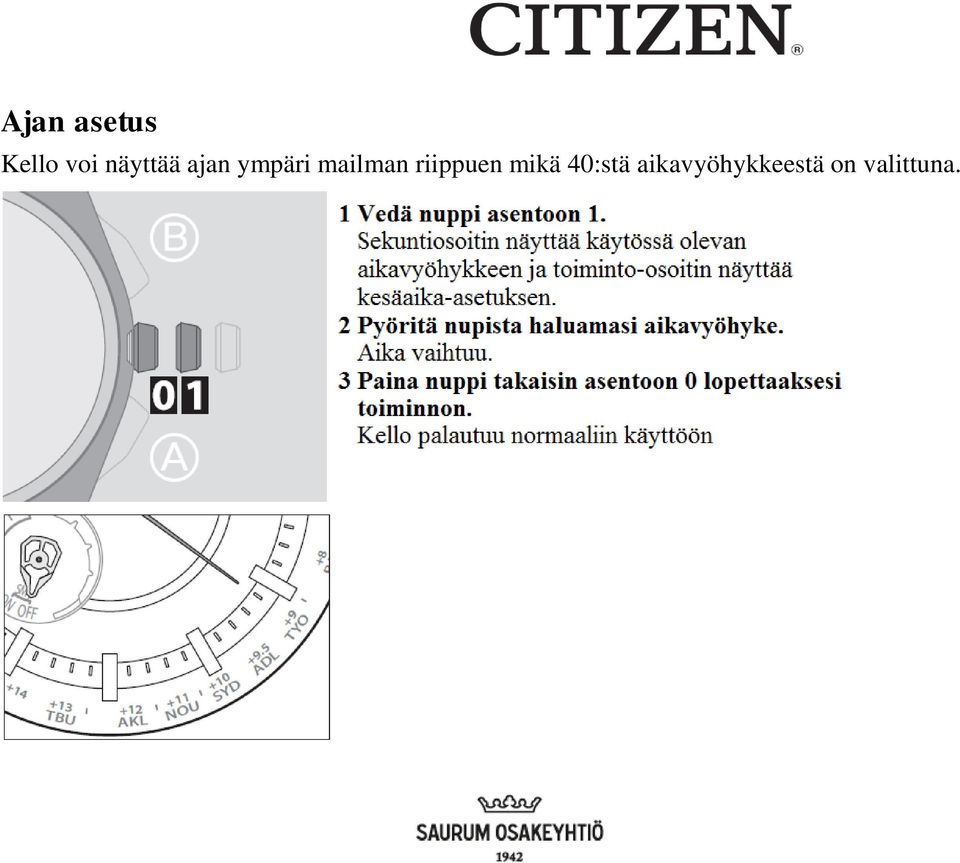

10 Ajan asetus Kello voi näyttää ajan ympäri mailman riippuen mikä 40:stä aikavyöhykkeestä on valittuna.

11 Aikavyöhykkeet:

12

13

14 Kun valitset aikavyöhykkeen jossa on käytössä kesäaika, aseta ensin normaali ero UTC-aikaan, sitten ota kesäaika käyttöön.

15 Kesäaika 1 Vedä nuppi asentoon 1. Sekuntiosoitin näyttää aika-asetukset ja toiminto-osoitin näyttää kesäaika-asetuksen 2 Paina ja vapauta nappi A. Painettaessa ON ja OFF vaihtuvat vuorotellen. 3 Paina nuppi takaisin asentoon 0. Kello palaa normaaliin käyttöön.

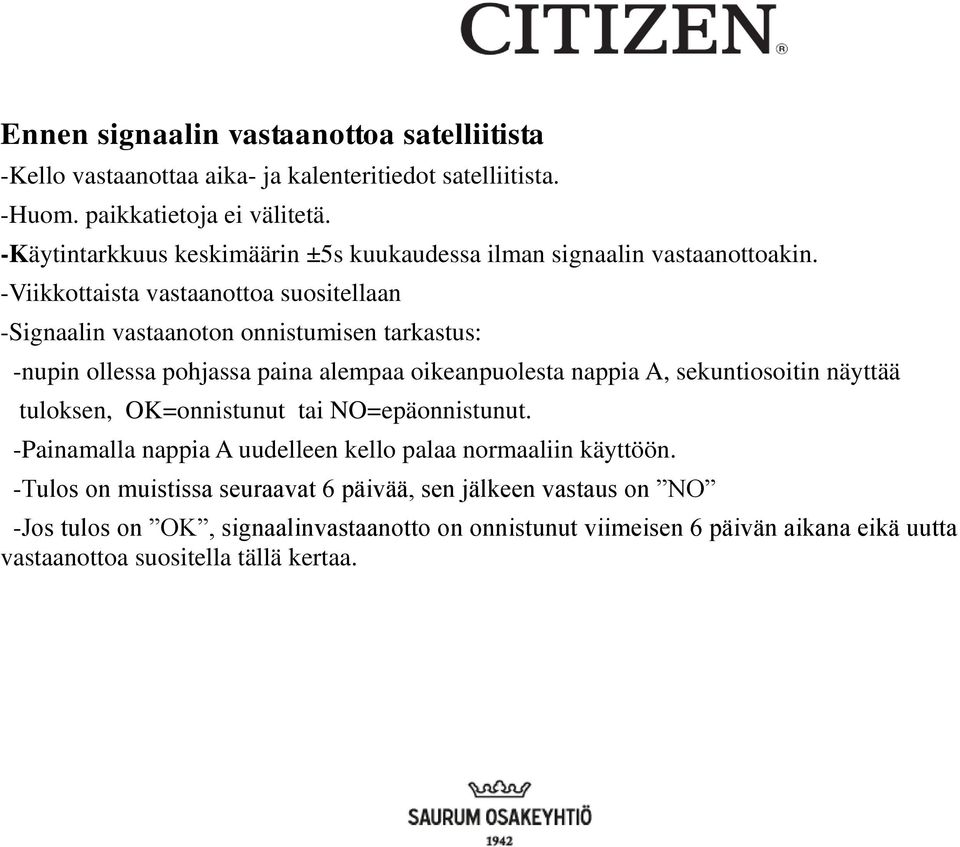

16 Ennen signaalin vastaanottoa satelliitista -Kello vastaanottaa aika- ja kalenteritiedot satelliitista. -Huom. paikkatietoja ei välitetä. -Käytintarkkuus keskimäärin ±5s kuukaudessa ilman signaalin vastaanottoakin. -Viikkottaista vastaanottoa suositellaan -Signaalin vastaanoton onnistumisen tarkastus: -nupin ollessa pohjassa paina alempaa oikeanpuolesta nappia A, sekuntiosoitin näyttää tuloksen, OK=onnistunut tai NO=epäonnistunut. -Painamalla nappia A uudelleen kello palaa normaaliin käyttöön. -Tulos on muistissa seuraavat 6 päivää, sen jälkeen vastaus on NO -Jos tulos on OK, signaalinvastaanotto on onnistunut viimeisen 6 päivän aikana eikä uutta vastaanottoa suositella tällä kertaa.

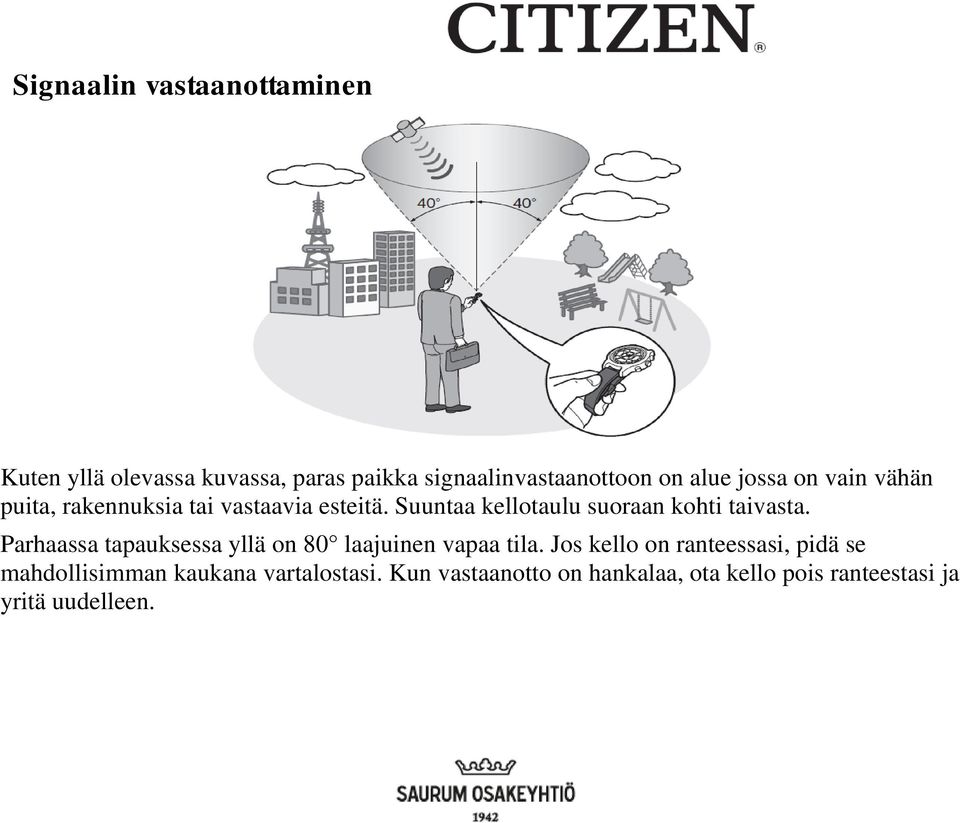

17 Signaalin vastaanottaminen Kuten yllä olevassa kuvassa, paras paikka signaalinvastaanottoon on alue jossa on vain vähän puita, rakennuksia tai vastaavia esteitä. Suuntaa kellotaulu suoraan kohti taivasta. Parhaassa tapauksessa yllä on 80 laajuinen vapaa tila. Jos kello on ranteessasi, pidä se mahdollisimman kaukana vartalostasi. Kun vastaanotto on hankalaa, ota kello pois ranteestasi ja yritä uudelleen.

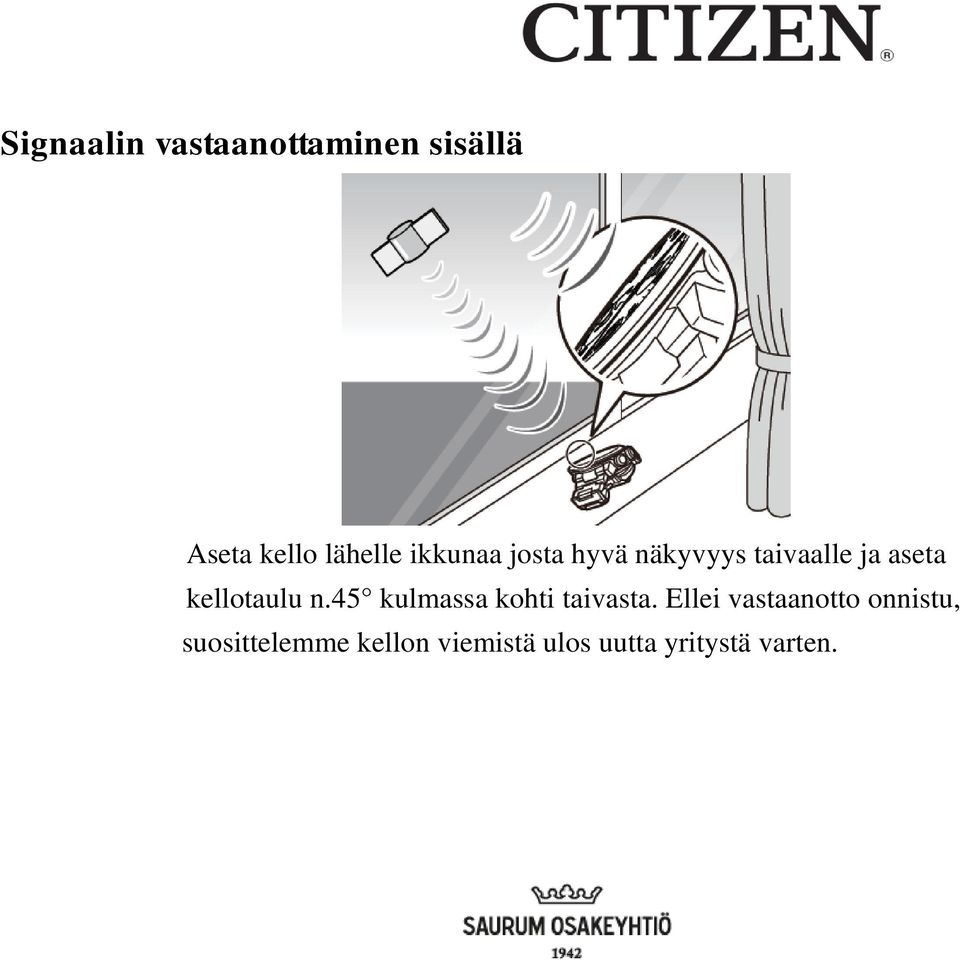

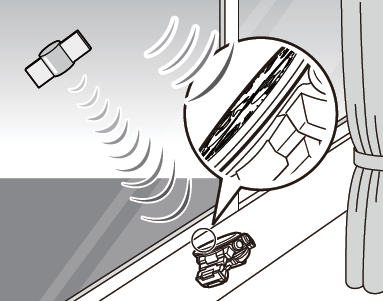

18 Signaalin vastaanottaminen sisällä Aseta kello lähelle ikkunaa josta hyvä näkyvyys taivaalle ja aseta kellotaulu n.45 kulmassa kohti taivasta. Ellei vastaanotto onnistu, suosittelemme kellon viemistä ulos uutta yritystä varten.

19 Signaalin vastaanottaminen manuaalisesti (vaatii aikaa 3-20s) Vastaanotto ajan ja kalenterin säätämiseksi. Käytä yleensä tätä tapaa. Nupin ollessa pohjassa paina nappia A kunnes sekuntiosoitin menee kohtaan RX. Aluksi osoitin näyttää edellisen vastaanoton tuloksen. Paina nappia A uudelleen keskeyttääksesi vastaanoton. Vastaanoton jälkeen sekuntiosoitin näyttää vastaanoton onnistumisen kahden sekunnin ajan (OK/NO).

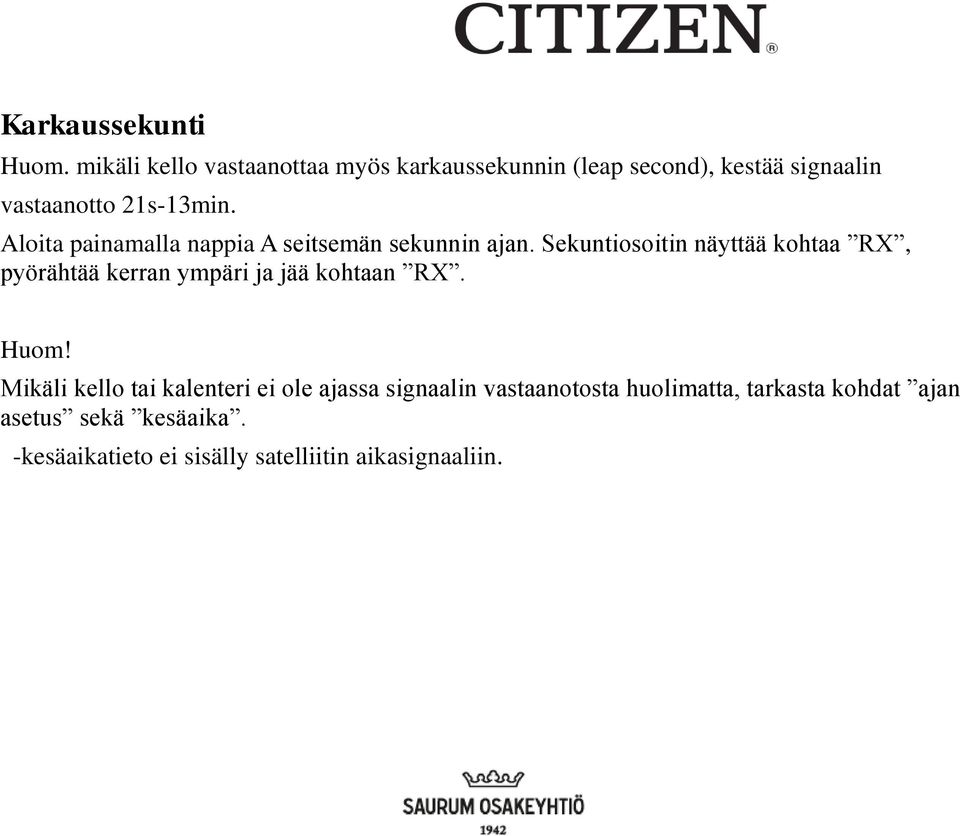

20 Karkaussekunti Huom. mikäli kello vastaanottaa myös karkaussekunnin (leap second), kestää signaalin vastaanotto 21s-13min. Aloita painamalla nappia A seitsemän sekunnin ajan. Sekuntiosoitin näyttää kohtaa RX, pyörähtää kerran ympäri ja jää kohtaan RX. Huom! Mikäli kello tai kalenteri ei ole ajassa signaalin vastaanotosta huolimatta, tarkasta kohdat ajan asetus sekä kesäaika. -kesäaikatieto ei sisälly satelliitin aikasignaaliin.

21 Kello näyttää aikatiedon kahden tiedon mukaan: karkaussekuntiasetuksen ja aikaeron (manuaalinen asetus) kansainväliseen atomikelloaikaan joka vastaanotetaan satelliitista. -Karkaussekunti asetus voi päivittyä automaattisesti lopettamalla manuaalisen vastaanoton (edellinen sivu) ja käyttämällä karkaussekunti tietoa. -Karkaussekunti voidaan myös asettaa manuaalisesti. -Karkaussekunti ensimmäisissä suomeen tulleissa Satellite Wave kelloissa (valmistus syyskuu 2014) on -35 sekuntia. Karkaussekunnin tarkastus ja asetus: vedä nuppi uloimpaan asentoon ja paina oikeaa ylänappia B. Sekunti ja minuuttiosoittimet näyttävät karkaussekuntien määrän. Esim. -35 s, osoittimet menevät kohtaan 0 min, 35s. -65 s osoittimet menevät kohtaan 1min 5s. Nupista pyörittämällä sekunteja voidaan muuttaa välillä 0-90s.

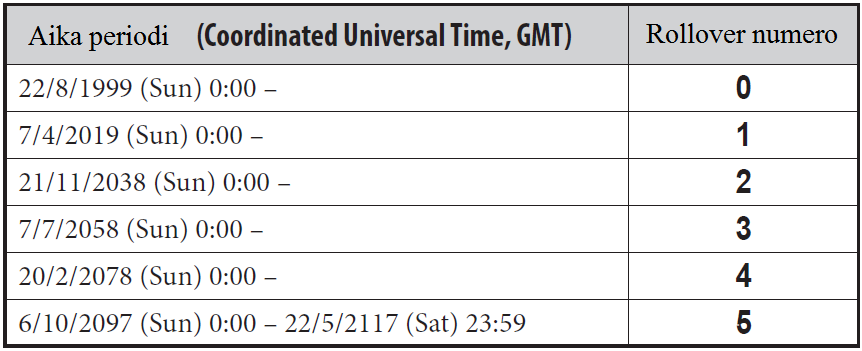

22 Rollover numeron tarkastus ja säätö Jotta kello tietää tarkasti kuluvan aikajakson tarvitaan rollover numero. Viikkonumero ilmoitetaan numerolla , eli noin 20 vuoden jaksoissa. Jos rollover numero on väärä, aika ja päivä voivat näkyä epätäsmällisesti. Tarkasta rollover numeroasetus ja säädä tarvittaessa.

23 1 Vedä nuppia uloimaan asentoon. Sekuntiosoitin osoittaa kohtaa 0 sekuntia. 2 Paina ja vapauta oikea ylänappi B. Sekunti- ja minuuttiosoittimet näyttävät karkaussekunnit. 3 Paina ja pidä alhaalla oikeaa ylänappia B vielä 5 sekuntia lisää. Sekuntiosoitin näyttää käytössä olevan rollover numeron. 4 Pyöritä nupista tarvittaessa oikea rollover numero, 0-5.

24 Kellonajan ja kalenterin manuaalinen asetus 1 Vedä nuppi asentoon 1. 2 Paina ylänappia B kunnes sekuntiosoitin osoittaa 30s kohtaan. 3 Vedä nuppi ulommaiseen asentoon 2. Sekuntiosoitin osoittaa kohtaa 0 sekuntia. 4. Paina ja vapauta oikea alanappi A, osoittimien asetusta varten. Joka kerta A nappia painettaessa kohde vaihtuu seuraavasti: Minuuttiosoitin > tuntiosoitin > päivämäärä > vuosi/kuukausi > päivä > takaisin alkuun Osoittimet heilahtavat hieman ilmoittaakseen mitä voi säätää.

25 5 Pyöritä nupista asetus kohdalleen. -Vuosi ja kuukausi ilmoitetaan sekuntiosoittimella. -Toiminto-osoitin pyörähtää 5 kertaa jokaista päivämäärän vaihdolla. -Kun pyöräytät nupista nopeasti, osoitin/näyttämä vaihtuu jatkuvasti. -Pysäytä valinta pyöräyttämällä nupista vastakkaiseen suuntaan. 6 Toista kohdat Paina nuppi takaisin kohtaan 0, sekuntiosoitin käynnistyy kohdasta 0 sekuntia.

26 Kuukauden ja vuoden näyttäminen Aseta kuukausi ja vuosi sekuntiosoittimen asennolla. Kuukausi vastaa yhtä 12:sta alueesta: Vuosi ilmoitetaan kuinka monta vuotta on karkausvuodesta jokaisen kuukauden alueella.

27

28 Osoittimien ja päiväyksen kohdistus

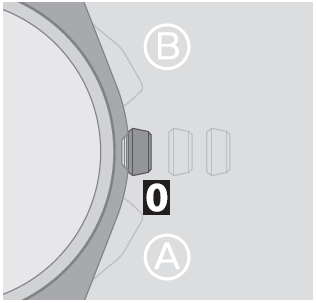

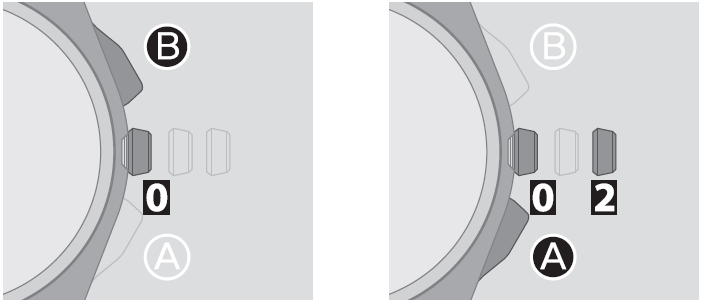

29 1 Paina nuppi pohjaan asentoon 0. 2 Paina oikeaa ylänappia B 7 sekunnin ajan. Osoittimet näyttävät nykyisen osoittimien kohdistuksen. Akun varaustila ja latauksen taso näytetään ensin. 3 Tarkasta nykyinen kohdistus vertaamalla osoittimia ja päivämäärää edellisen sivun kuvaan. 4 Jos kohdistus ok, paina nappia B. 5 Jos kohdistukset väärin, vedä nuppi ulommaiseen asentoon 2. 6 Kohdista osoittimet samalla tavalla kuin osoittimet ja päivämäärä asetetaan. 7 Paina nuppi takaisin pohjaan asentoon 0. 8 Paina ja vapauta oikea ylänappi B lopettaaksesi toiminnon.
