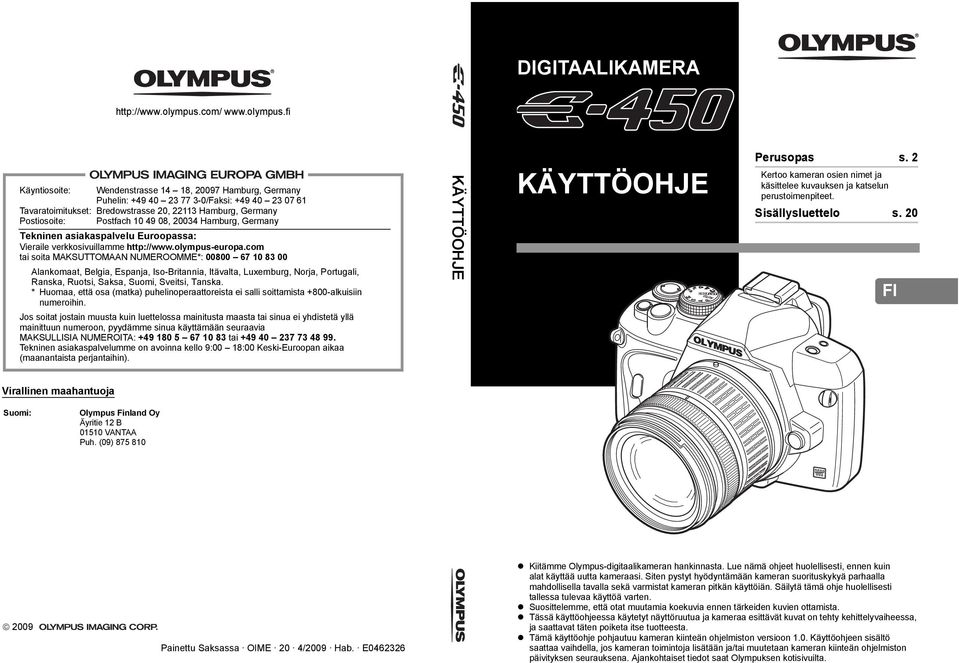

KÄYTTÖOHJE DIGITAALIKAMERA KÄYTTÖOHJE. Perusopas s. 2. Sisällysluettelo s. 20. Virallinen maahantuoja.

Transkriptio

1 DIGITAALIKAMERA Käyntiosoite: Tavaratoimitukset: Postiosoite: Wendenstrasse 14 18, Hamburg, Germany Puhelin: /Faksi: Bredowstrasse 20, Hamburg, Germany Postfach , Hamburg, Germany Tekninen asiakaspalvelu Euroopassa: Vieraile verkkosivuillamme tai soita MAKSUTTOMAAN NUMEROOMME*: Alankomaat, Belgia, Espanja, Iso-Britannia, Itävalta, Luxemburg, Norja, Portugali, Ranska, Ruotsi, Saksa, Suomi, Sveitsi, Tanska. * Huomaa, että osa (matka) puhelinoperaattoreista ei salli soittamista +800-alkuisiin numeroihin. Jos soitat jostain muusta kuin luettelossa mainitusta maasta tai sinua ei yhdistetä yllä mainittuun numeroon, pyydämme sinua käyttämään seuraavia MAKSULLISIA NUMEROITA: tai Tekninen asiakaspalvelumme on avoinna kello 9:00 18:00 Keski-Euroopan aikaa (maanantaista perjantaihin). KÄYTTÖOHJE KÄYTTÖOHJE Perusopas s. 2 Kertoo kameran osien nimet ja käsittelee kuvauksen ja katselun perustoimenpiteet. Sisällysluettelo s. 20 Virallinen maahantuoja Suomi: Olympus Finland Oy Äyritie 12 B VANTAA Puh. (09) Painettu Saksassa OIME 20 4/2009 Hab. E Kiitämme Olympus-digitaalikameran hankinnasta. Lue nämä ohjeet huolellisesti, ennen kuin alat käyttää uutta kameraasi. Siten pystyt hyödyntämään kameran suorituskykyä parhaalla mahdollisella tavalla sekä varmistat kameran pitkän käyttöiän. Säilytä tämä ohje huolellisesti tallessa tulevaa käyttöä varten. Suosittelemme, että otat muutamia koekuvia ennen tärkeiden kuvien ottamista. Tässä käyttöohjeessa käytetyt näyttöruutua ja kameraa esittävät kuvat on tehty kehittelyvaiheessa, ja saattavat täten poiketa itse tuotteesta. Tämä käyttöohje pohjautuu kameran kiinteän ohjelmiston versioon 1.0. Käyttöohjeen sisältö saattaa vaihdella, jos kameran toimintoja lisätään ja/tai muutetaan kameran kiinteän ohjelmiston päivityksen seurauksena. Ajankohtaiset tiedot saat Olympuksen kotisivuilta.

2 4 Kamera Toimintatilan valitsin gs. 4 Säätöpyörä (j) gs. 19, 26 Laukaisin gs. 16, 31 F (Valotuksen korjaus) -painike gs. 48 Kiinteä salama gs. 68 Salamakenkä gs. 70 # (Salama)-painike gs. 68 </Y/j (Kauko-ohjaus/Itselaukaisin/ Sarjakuvaus)-painike gs , 85 COPY/< (Kopiointi/Tulostus) -painike gs. 80, 93 Hihnanpidike gs. 10 Hihnanpidike gs. 10 Itselaukaisin/Kauko-ohjauksen valo/ Kauko-ohjauksen vastaanotin gs. 56, 57 Objektiivin kiinnityksen kohdistusmerkki gs. 12 Objektiivin irrotuspainike gs. 12 Objektiivin lukitusnasta Kiinnitys (Kiinnitä objektiivi välittömästi runkotulpan irrotettuasi välttääksesi pölyn ja roskien pääsyn kameran rungon sisään.) Peili gs. 37 2

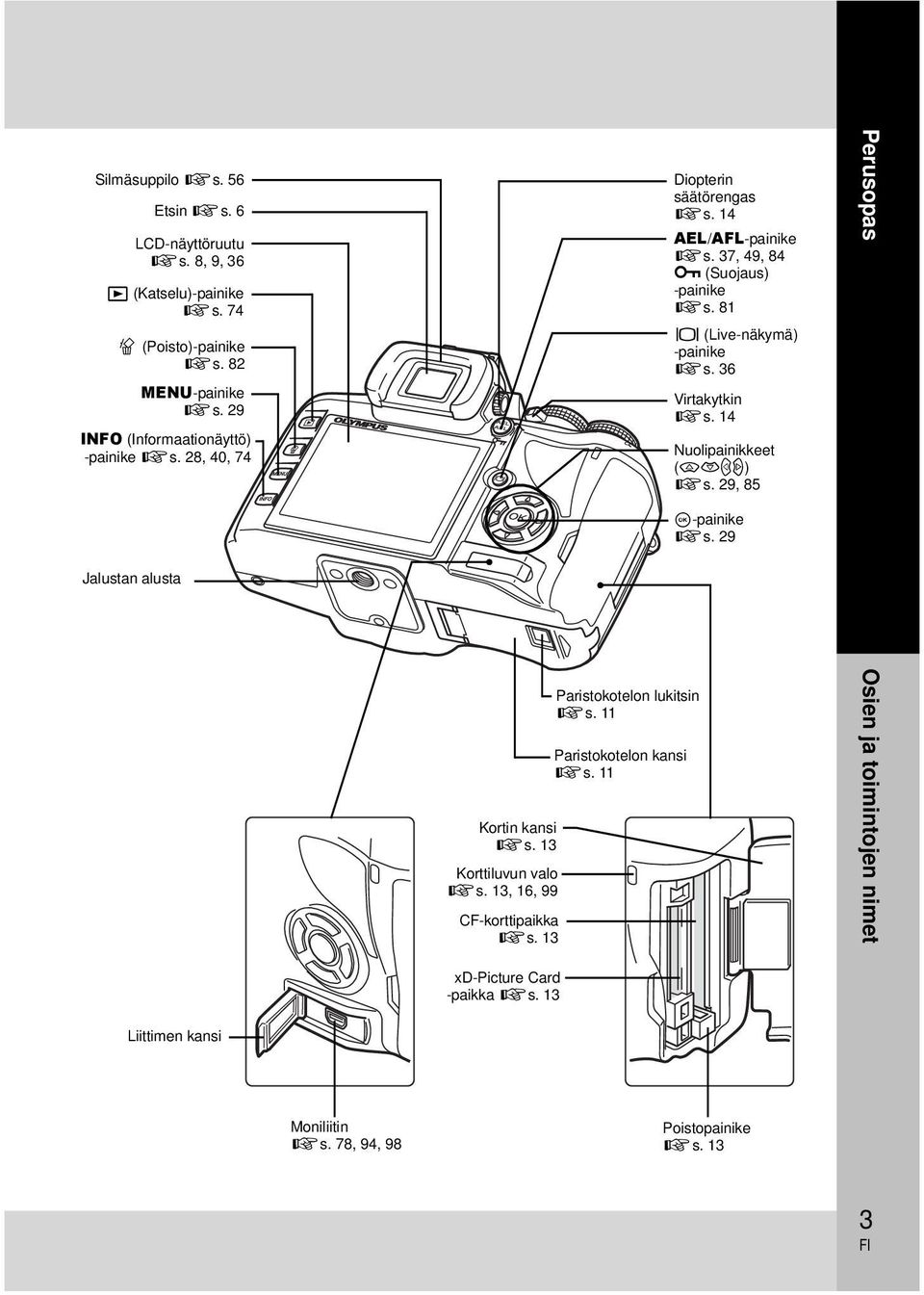

3 Silmäsuppilo gs. 56 Etsin gs. 6 LCD-näyttöruutu gs. 8, 9, 36 q (Katselu)-painike gs. 74 S (Poisto)-painike gs. 82 MENU-painike gs. 29 INFO (Informaationäyttö) -painike gs. 28, 40, 74 Diopterin säätörengas gs. 14 AEL/AFL-painike gs. 37, 49, 84 0 (Suojaus) -painike gs. 81 u (Live-näkymä) -painike gs. 36 Virtakytkin gs. 14 Nuolipainikkeet (acbd) gs. 29, 85 Perusopas i-painike gs. 29 Jalustan alusta Kortin kansi gs. 13 Korttiluvun valo gs. 13, 16, 99 CF-korttipaikka gs. 13 xd-picture Card -paikka gs. 13 Paristokotelon lukitsin gs. 11 Paristokotelon kansi gs. 11 Osien ja toimintojen nimet Liittimen kansi Moniliitin gs. 78, 94, 98 Poistopainike gs. 13 3

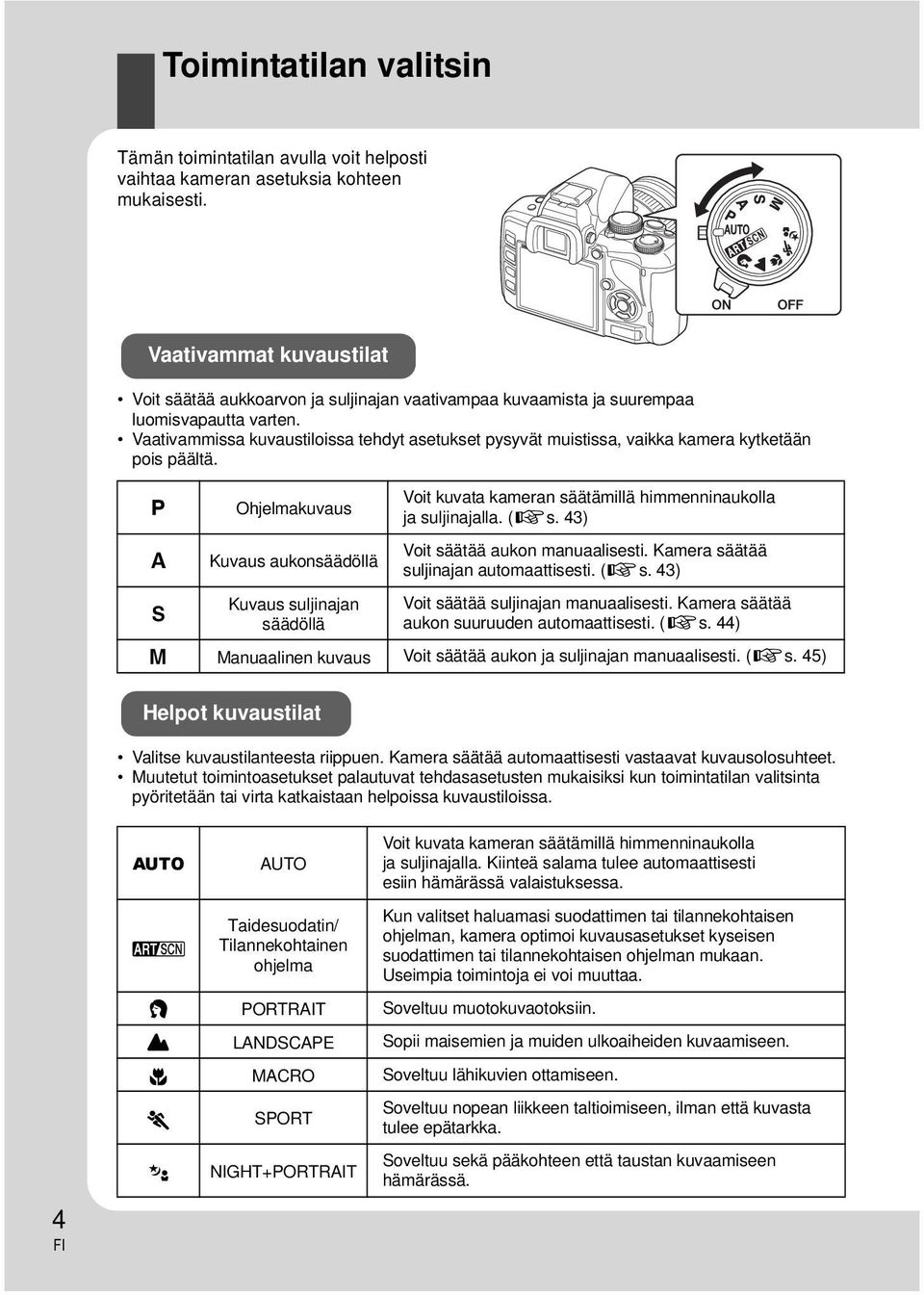

4 Toimintatilan valitsin Tämän toimintatilan avulla voit helposti vaihtaa kameran asetuksia kohteen mukaisesti. Vaativammat kuvaustilat Voit säätää aukkoarvon ja suljinajan vaativampaa kuvaamista ja suurempaa luomisvapautta varten. Vaativammissa kuvaustiloissa tehdyt asetukset pysyvät muistissa, vaikka kamera kytketään pois päältä. P A S Ohjelmakuvaus Kuvaus aukonsäädöllä Kuvaus suljinajan säädöllä Voit kuvata kameran säätämillä himmenninaukolla ja suljinajalla. (gs. 43) Voit säätää aukon manuaalisesti. Kamera säätää suljinajan automaattisesti. (gs. 43) Voit säätää suljinajan manuaalisesti. Kamera säätää aukon suuruuden automaattisesti. (gs. 44) M Manuaalinen kuvaus Voit säätää aukon ja suljinajan manuaalisesti. (gs. 45) Helpot kuvaustilat Valitse kuvaustilanteesta riippuen. Kamera säätää automaattisesti vastaavat kuvausolosuhteet. Muutetut toimintoasetukset palautuvat tehdasasetusten mukaisiksi kun toimintatilan valitsinta pyöritetään tai virta katkaistaan helpoissa kuvaustiloissa. AUTO AUTO Voit kuvata kameran säätämillä himmenninaukolla ja suljinajalla. Kiinteä salama tulee automaattisesti esiin hämärässä valaistuksessa. 4 g Taidesuodatin/ Tilannekohtainen ohjelma Kun valitset haluamasi suodattimen tai tilannekohtaisen ohjelman, kamera optimoi kuvausasetukset kyseisen suodattimen tai tilannekohtaisen ohjelman mukaan. Useimpia toimintoja ei voi muuttaa. i PORTRAIT Soveltuu muotokuvaotoksiin. l LANDSCAPE Sopii maisemien ja muiden ulkoaiheiden kuvaamiseen. & MACRO Soveltuu lähikuvien ottamiseen. j SPORT / NIGHT+PORTRAIT Soveltuu nopean liikkeen taltioimiseen, ilman että kuvasta tulee epätarkka. Soveltuu sekä pääkohteen että taustan kuvaamiseen hämärässä.

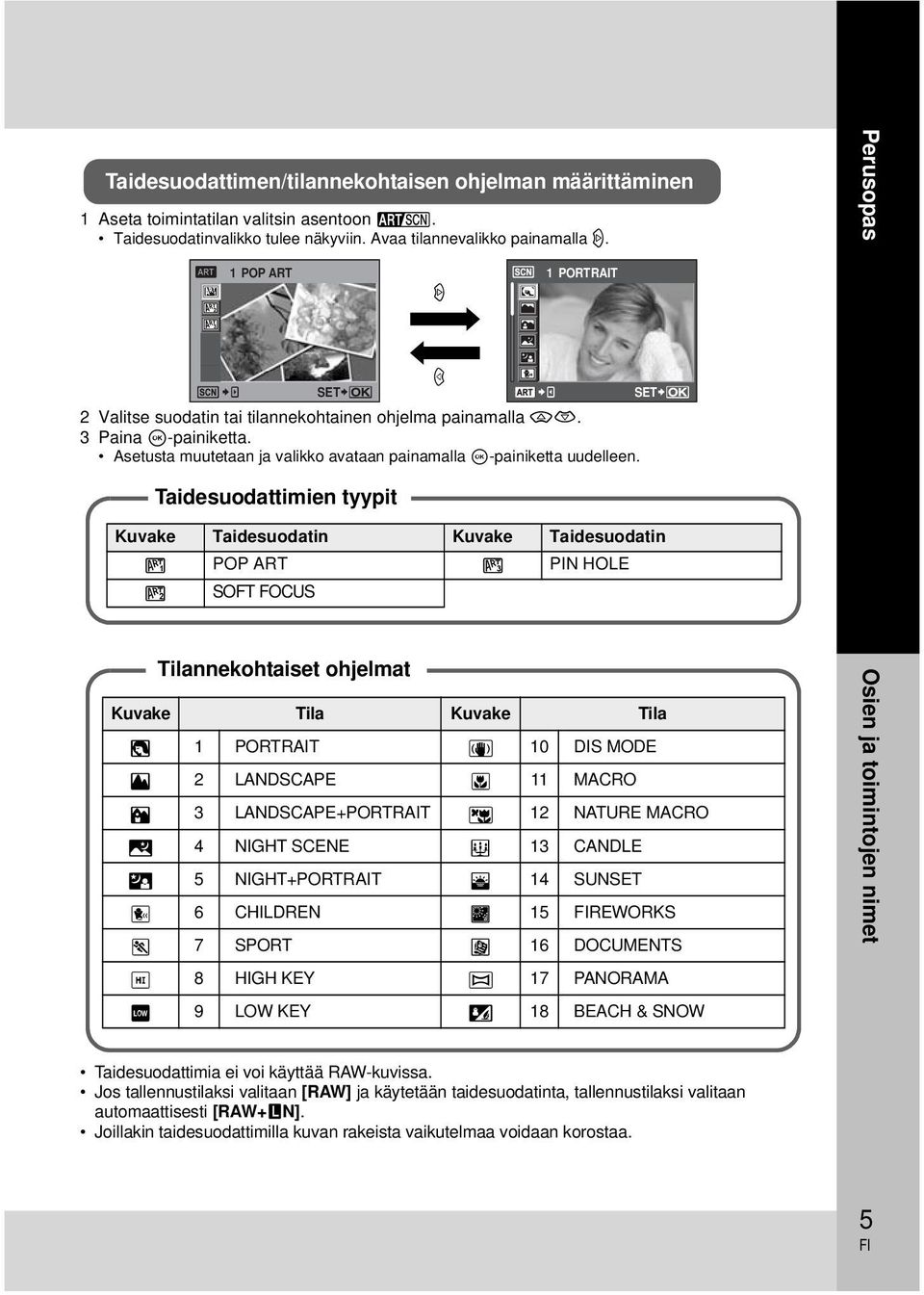

5 Taidesuodattimen/tilannekohtaisen ohjelman määrittäminen 1 Aseta toimintatilan valitsin asentoon g. Taidesuodatinvalikko tulee näkyviin. Avaa tilannevalikko painamalla d. Perusopas 1 POP ART d 1 PORTRAIT SET 2 Valitse suodatin tai tilannekohtainen ohjelma painamalla ac. 3 Paina i-painiketta. Asetusta muutetaan ja valikko avataan painamalla i-painiketta uudelleen. Taidesuodattimien tyypit Kuvake Taidesuodatin Kuvake Taidesuodatin j POP ART l PIN HOLE k SOFT FOCUS b SET Tilannekohtaiset ohjelmat Kuvake Tila Kuvake Tila I 1 PORTRAIT q 10 DIS MODE L 2 LANDSCAPE J 11 MACRO K 3 LANDSCAPE+PORTRAIT r 12 NATURE MACRO G 4 NIGHT SCENE & 13 CANDLE U 5 NIGHT+PORTRAIT * 14 SUNSET G 6 CHILDREN ( 15 REWORKS J 7 16 DOCUMENTS H 8 HIGH KEY s 17 PANORAMA I 9 LOW KEY g 18 BEACH & SNOW Osien ja toimintojen nimet Taidesuodattimia ei voi käyttää RAW-kuvissa. Jos tallennustilaksi valitaan [RAW] ja käytetään taidesuodatinta, tallennustilaksi valitaan automaattisesti [RAW+YN]. Joillakin taidesuodattimilla kuvan rakeista vaikutelmaa voidaan korostaa. 5

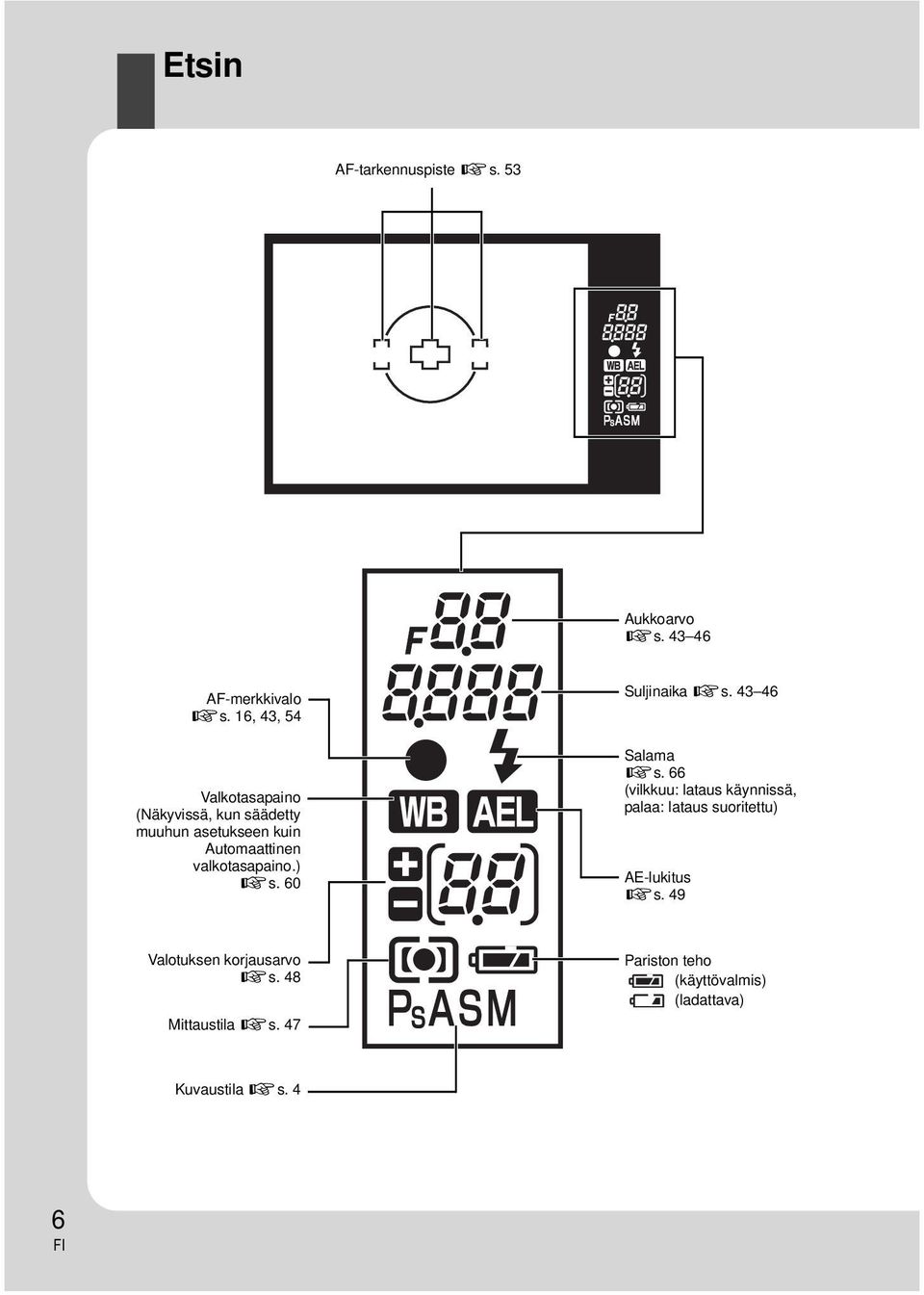

6 Etsin AF-tarkennuspiste gs. 53 Aukkoarvo gs AF-merkkivalo gs. 16, 43, 54 Valkotasapaino (Näkyvissä, kun säädetty muuhun asetukseen kuin Automaattinen valkotasapaino.) gs. 60 Suljinaika gs Salama gs. 66 (vilkkuu: lataus käynnissä, palaa: lataus suoritettu) AE-lukitus gs. 49 Valotuksen korjausarvo gs. 48 Mittaustila gs. 47 Pariston teho (käyttövalmis) (ladattava) Kuvaustila gs. 4 6

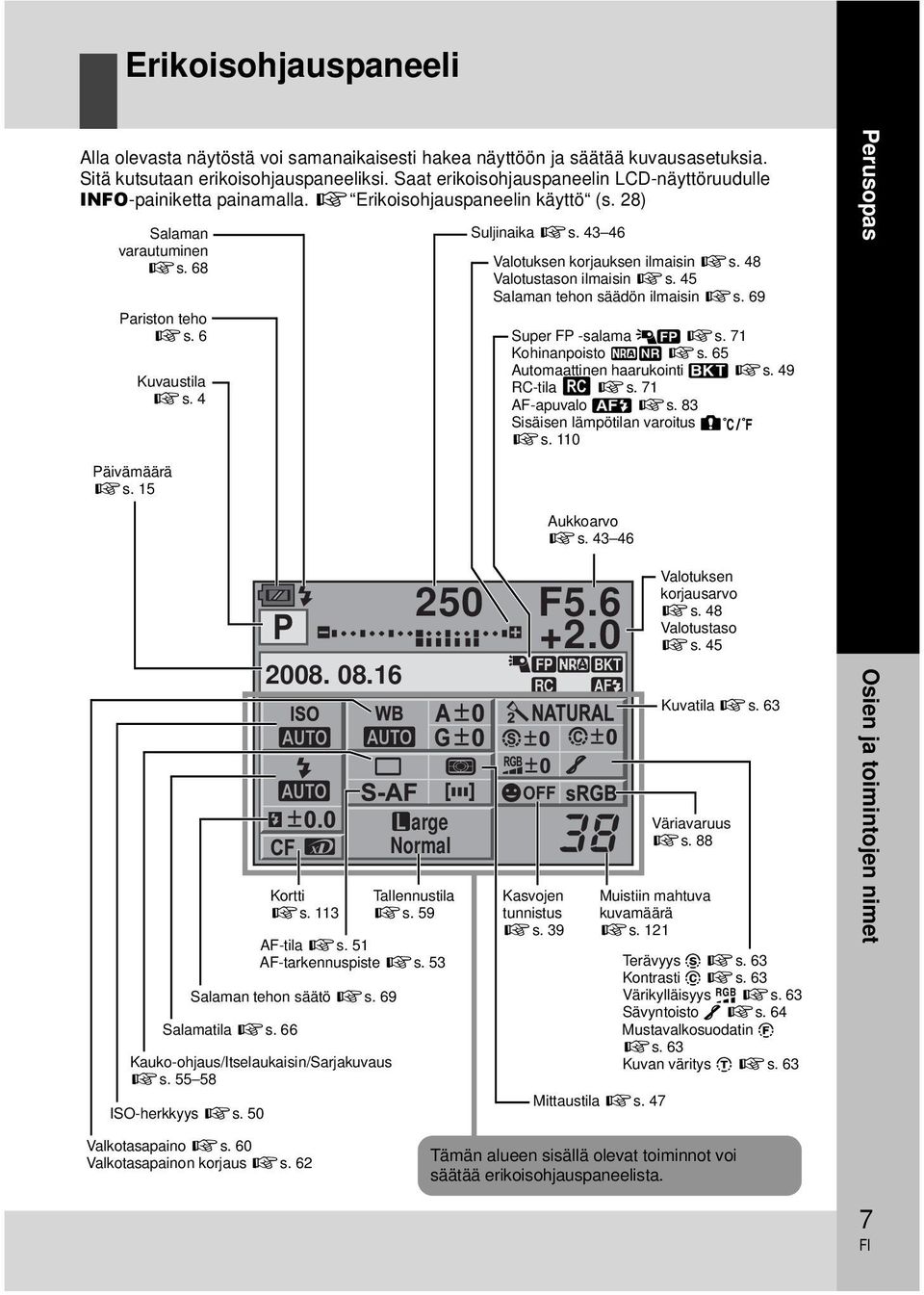

7 Erikoisohjauspaneeli Alla olevasta näytöstä voi samanaikaisesti hakea näyttöön ja säätää kuvausasetuksia. Sitä kutsutaan erikoisohjauspaneeliksi. Saat erikoisohjauspaneelin LCD-näyttöruudulle INFO-painiketta painamalla. g Erikoisohjauspaneelin käyttö (s. 28) Salaman varautuminen gs. 68 Pariston teho gs. 6 Kuvaustila gs. 4 Suljinaika gs Valotuksen korjauksen ilmaisin gs. 48 Valotustason ilmaisin gs. 45 Salaman tehon säädön ilmaisin gs. 69 Super FP -salama 1 gs. 71 Kohinanpoisto mo gs. 65 Automaattinen haarukointi 0 gs. 49 RC-tila m gs. 71 AF-apuvalo T gs. 83 Sisäisen lämpötilan varoitus m gs. 110 Perusopas Päivämäärä gs. 15 Aukkoarvo gs ISO-herkkyys gs. 50 Kortti gs. 113 Tallennustila gs. 59 AF-tila gs. 51 AF-tarkennuspiste gs. 53 Salaman tehon säätö gs. 69 Salamatila gs Kauko-ohjaus/Itselaukaisin/Sarjakuvaus gs F arge Normal FP RC OFF Kasvojen tunnistus gs. 39 BKT AF Muistiin mahtuva kuvamäärä gs. 121 Mittaustila gs. 47 Valotuksen korjausarvo gs. 48 Valotustaso gs. 45 Kuvatila gs. 63 Väriavaruus gs. 88 Terävyys N gs. 63 Kontrasti J gs. 63 Värikylläisyys T gs. 63 Sävyntoisto z gs. 64 Mustavalkosuodatin x gs. 63 Kuvan väritys y gs. 63 Osien ja toimintojen nimet Valkotasapaino gs. 60 Valkotasapainon korjaus gs. 62 Tämän alueen sisällä olevat toiminnot voi säätää erikoisohjauspaneelista. 7

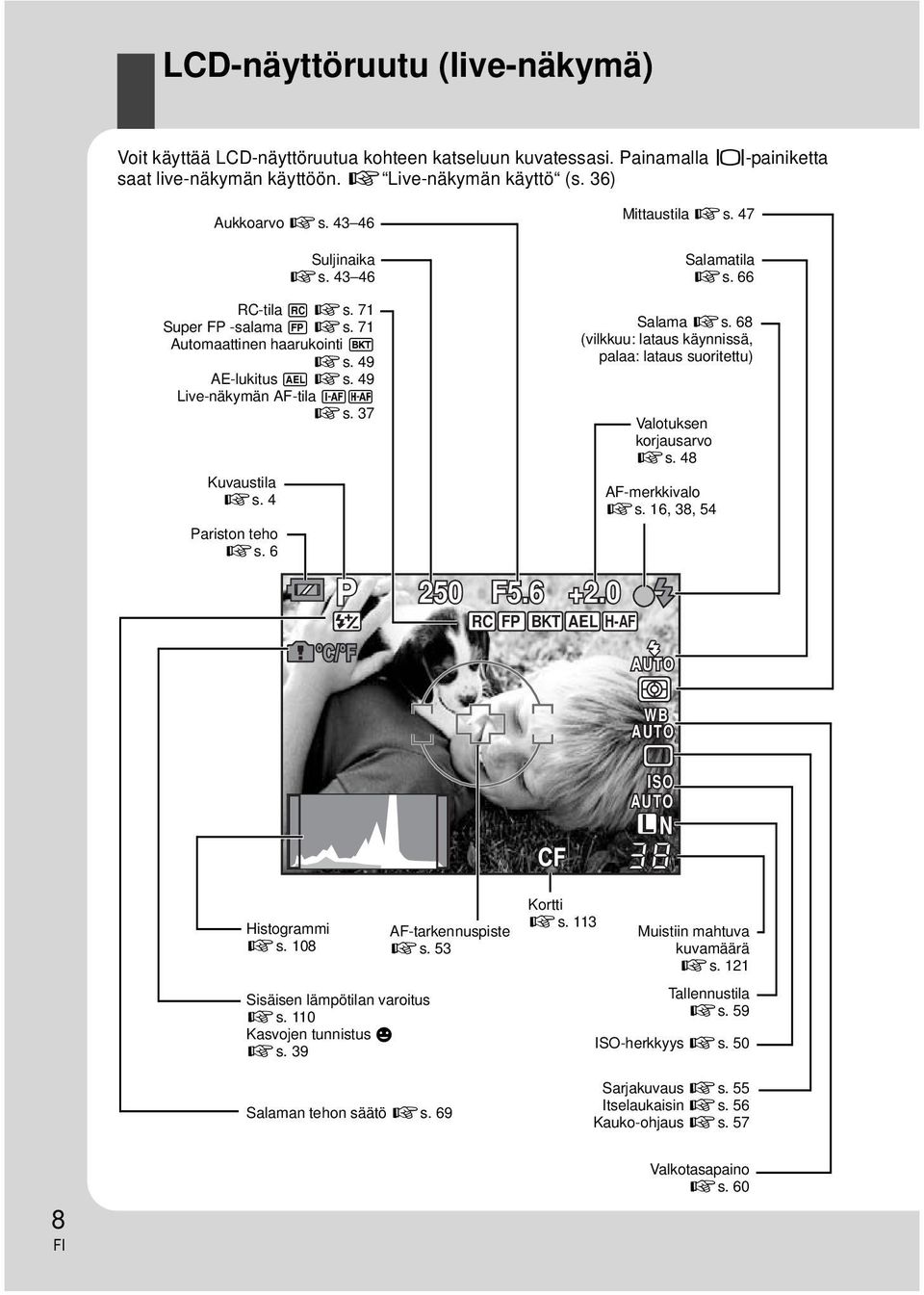

8 LCD-näyttöruutu (live-näkymä) Voit käyttää LCD-näyttöruutua kohteen katseluun kuvatessasi. Painamalla u-painiketta saat live-näkymän käyttöön. g Live-näkymän käyttö (s. 36) Aukkoarvo gs Suljinaika gs RC-tila q gs. 71 Super FP -salama s gs. 71 Automaattinen haarukointi t gs. 49 AE-lukitus u gs. 49 Live-näkymän AF-tila po gs. 37 Kuvaustila gs. 4 Pariston teho gs F RC FP BKT AEL H-AF Mittaustila gs. 47 Valotuksen korjausarvo gs. 48 AF-merkkivalo gs. 16, 38, 54 Salamatila gs. 66 Salama gs. 68 (vilkkuu: lataus käynnissä, palaa: lataus suoritettu) WB AUTO ISO AUTO L N 38 Histogrammi gs. 108 Sisäisen lämpötilan varoitus gs. 110 Kasvojen tunnistus g gs. 39 AF-tarkennuspiste gs. 53 Salaman tehon säätö gs. 69 Kortti gs. 113 Muistiin mahtuva kuvamäärä gs. 121 Tallennustila gs. 59 ISO-herkkyys gs. 50 Sarjakuvaus gs. 55 Itselaukaisin gs. 56 Kauko-ohjaus gs Valkotasapaino gs. 60

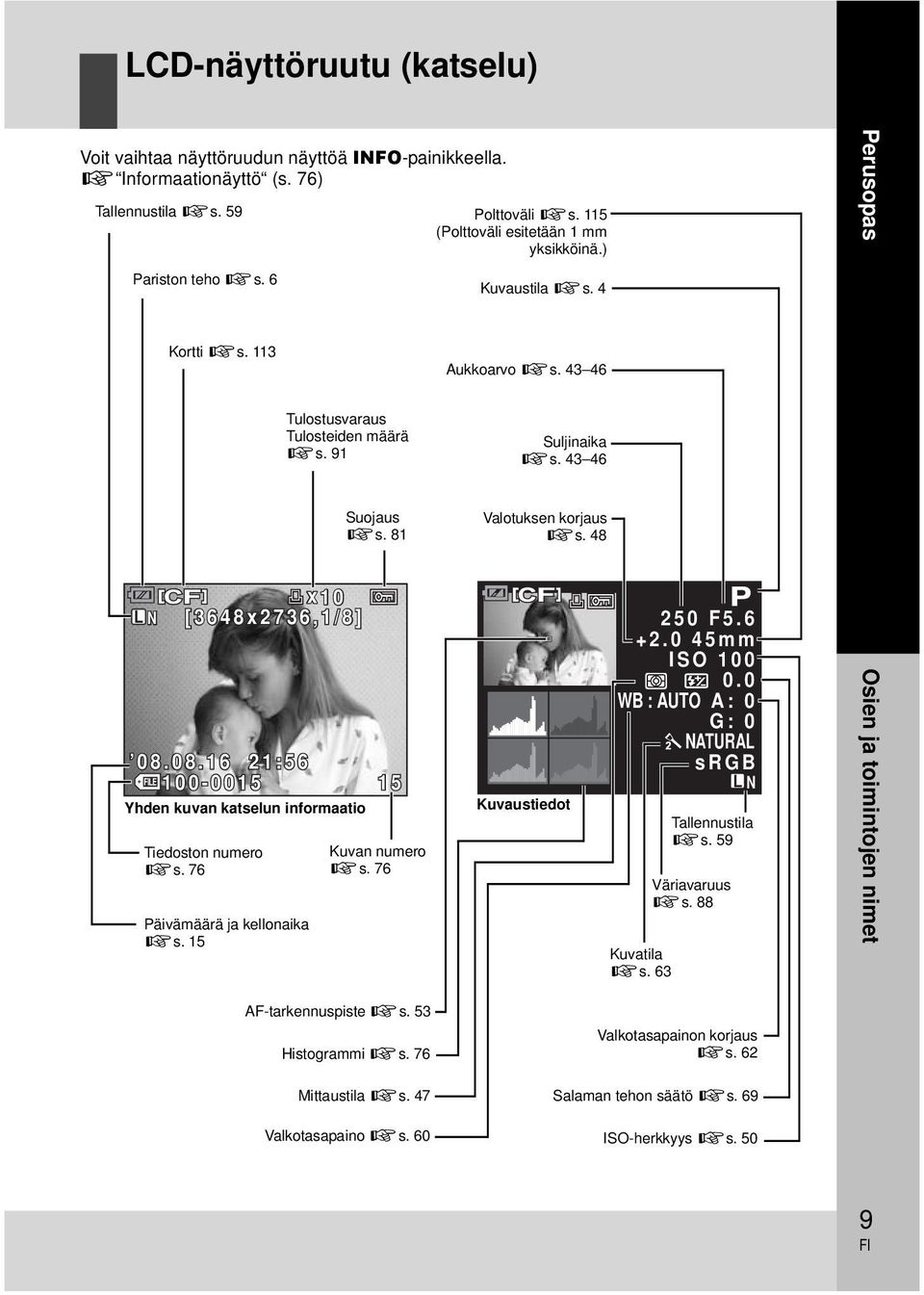

9 LCD-näyttöruutu (katselu) Voit vaihtaa näyttöruudun näyttöä INFO-painikkeella. g Informaationäyttö (s. 76) Tallennustila gs. 59 Pariston teho gs. 6 Polttoväli gs. 115 (Polttoväli esitetään 1 mm yksikköinä.) Kuvaustila gs. 4 Perusopas Kortti gs. 113 Aukkoarvo gs Tulostusvaraus Tulosteiden määrä gs. 91 Suljinaika gs Suojaus gs. 81 Valotuksen korjaus gs. 48 L N x 1 0 [3648x2736, /8] : Yhden kuvan katselun informaatio Tiedoston numero gs. 76 Päivämäärä ja kellonaika gs. 15 Kuvan numero gs. 76 Kuvaustiedot 1 / 250 F mm m I SO WB : AUTO A: 0 G: 0 NATURAL s R GB L N Kuvatila gs. 63 Tallennustila gs. 59 Väriavaruus gs. 88 Osien ja toimintojen nimet AF-tarkennuspiste gs. 53 Histogrammi gs. 76 Valkotasapainon korjaus gs. 62 Mittaustila gs. 47 Valkotasapaino gs. 60 Salaman tehon säätö gs. 69 ISO-herkkyys gs. 50 9

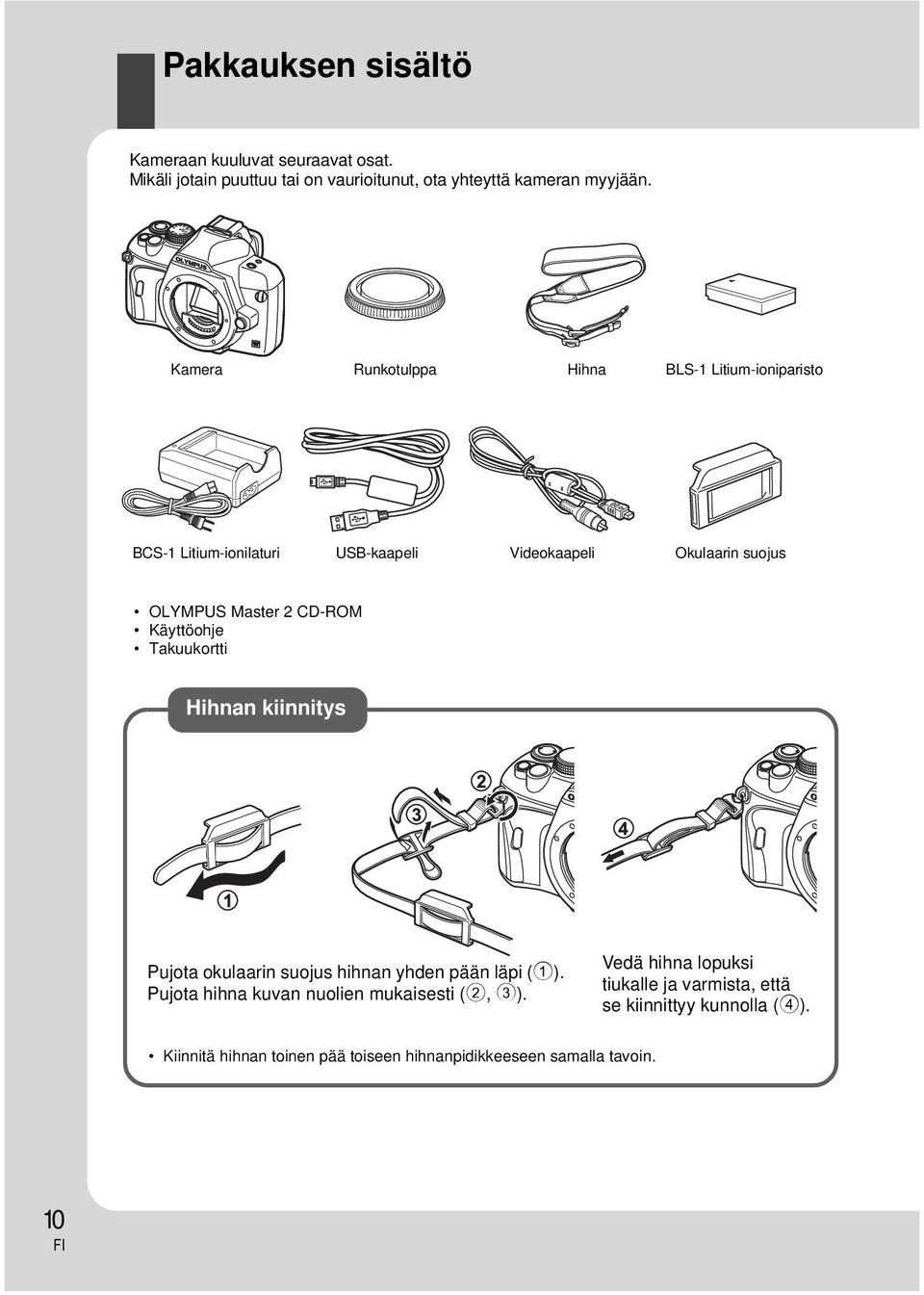

10 Pakkauksen sisältö Kameraan kuuluvat seuraavat osat. Mikäli jotain puuttuu tai on vaurioitunut, ota yhteyttä kameran myyjään. Kamera Runkotulppa Hihna BLS-1 Litium-ioniparisto BCS-1 Litium-ionilaturi USB-kaapeli Videokaapeli Okulaarin suojus OLYMPUS Master 2 CD-ROM Käyttöohje Takuukortti Hihnan kiinnitys Pujota okulaarin suojus hihnan yhden pään läpi (1). Pujota hihna kuvan nuolien mukaisesti (2, 3). Vedä hihna lopuksi tiukalle ja varmista, että se kiinnittyy kunnolla (4). Kiinnitä hihnan toinen pää toiseen hihnanpidikkeeseen samalla tavoin. 10

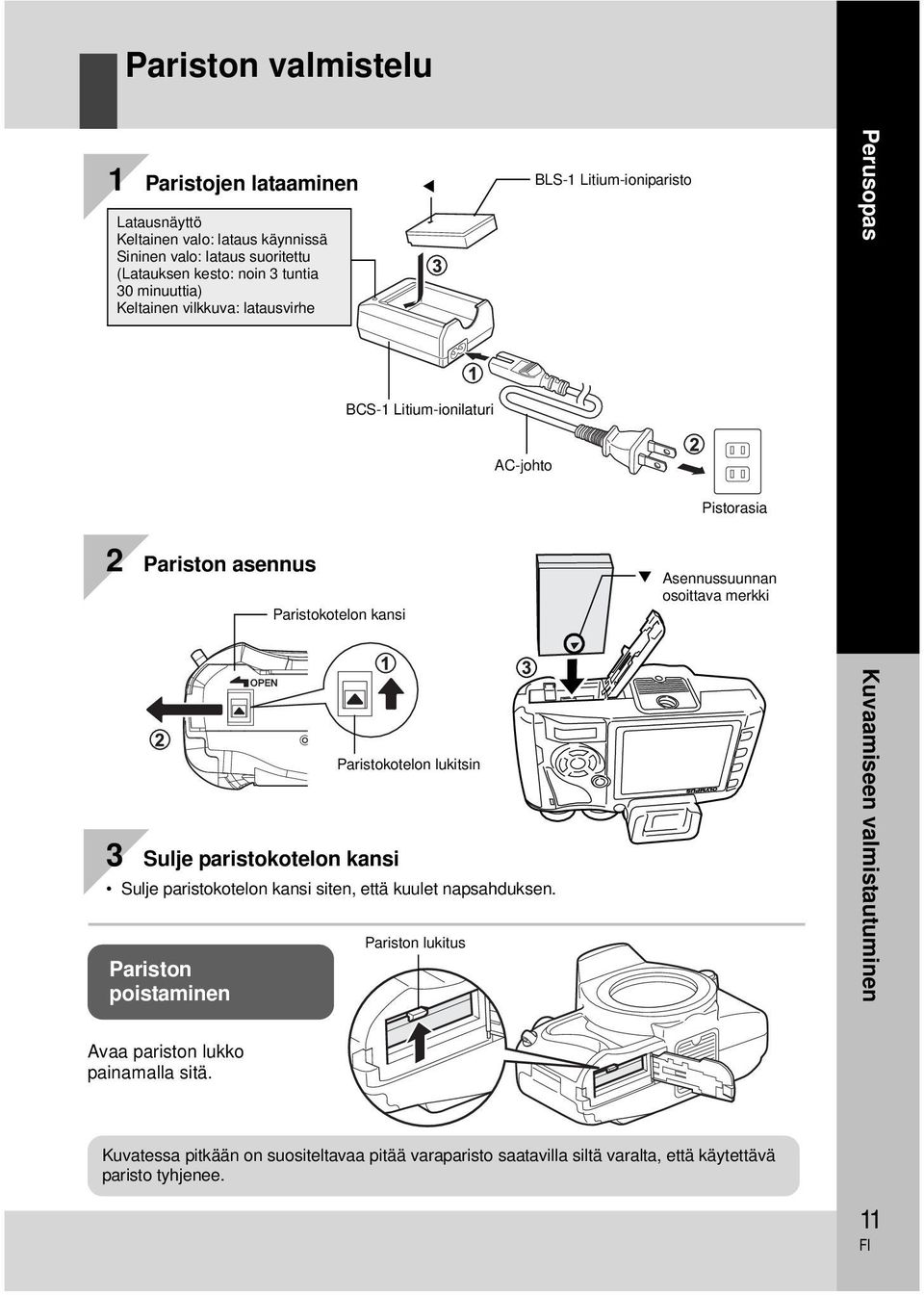

11 Pariston valmistelu 1 Paristojen lataaminen Latausnäyttö Keltainen valo: lataus käynnissä Sininen valo: lataus suoritettu (Latauksen kesto: noin 3 tuntia 30 minuuttia) Keltainen vilkkuva: latausvirhe BLS-1 Litium-ioniparisto Perusopas BCS-1 Litium-ionilaturi AC-johto Pistorasia 2 Pariston asennus Paristokotelon kansi Asennussuunnan osoittava merkki 3 Sulje paristokotelon kansi Sulje paristokotelon kansi siten, että kuulet napsahduksen. Pariston poistaminen Paristokotelon lukitsin Pariston lukitus Kuvaamiseen valmistautuminen Avaa pariston lukko painamalla sitä. Kuvatessa pitkään on suositeltavaa pitää varaparisto saatavilla siltä varalta, että käytettävä paristo tyhjenee. 11

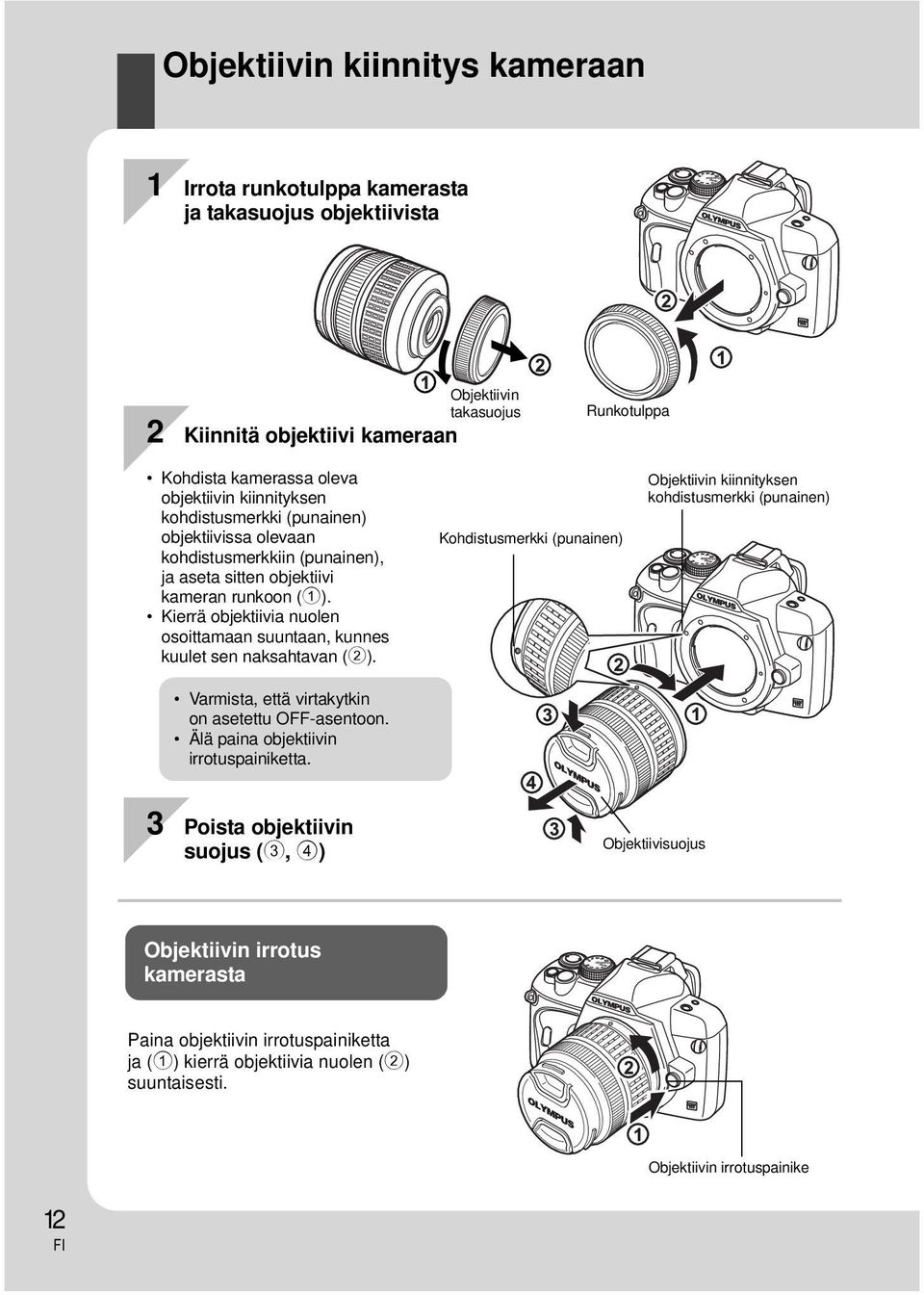

12 Objektiivin kiinnitys kameraan 1 Irrota runkotulppa kamerasta ja takasuojus objektiivista 2 Kiinnitä objektiivi kameraan Objektiivin takasuojus Runkotulppa Kohdista kamerassa oleva objektiivin kiinnityksen kohdistusmerkki (punainen) objektiivissa olevaan kohdistusmerkkiin (punainen), ja aseta sitten objektiivi kameran runkoon (1). Kierrä objektiivia nuolen osoittamaan suuntaan, kunnes kuulet sen naksahtavan (2). Kohdistusmerkki (punainen) Objektiivin kiinnityksen kohdistusmerkki (punainen) Varmista, että virtakytkin on asetettu OFF-asentoon. Älä paina objektiivin irrotuspainiketta. 3 Poista objektiivin suojus (3, 4) Objektiivisuojus Objektiivin irrotus kamerasta Paina objektiivin irrotuspainiketta ja (1) kierrä objektiivia nuolen (2) suuntaisesti. Objektiivin irrotuspainike 12

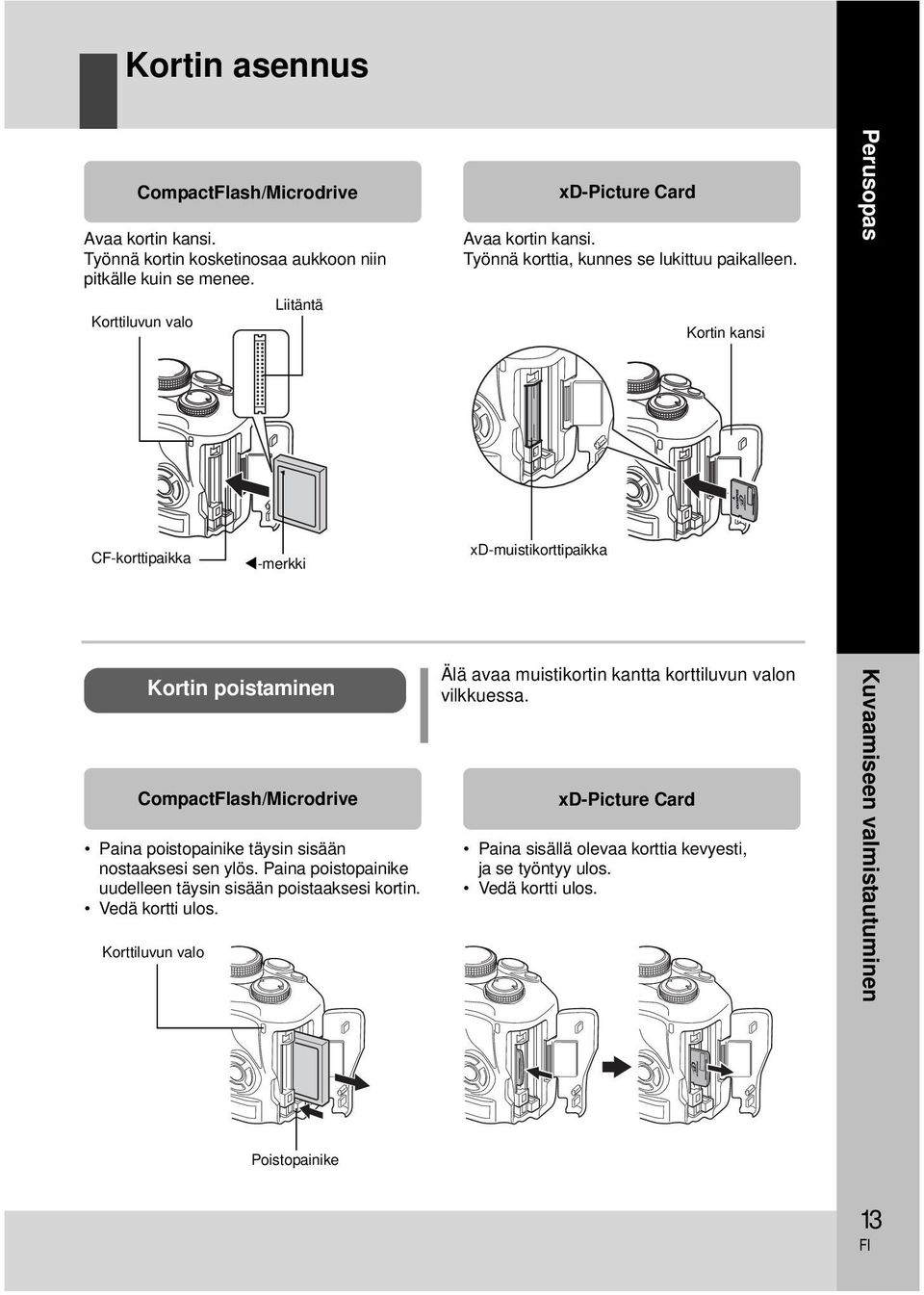

13 Kortin asennus CompactFlash/Microdrive Avaa kortin kansi. Työnnä kortin kosketinosaa aukkoon niin pitkälle kuin se menee. Korttiluvun valo Liitäntä xd-picture Card Avaa kortin kansi. Työnnä korttia, kunnes se lukittuu paikalleen. Kortin kansi Perusopas CF-korttipaikka -merkki xd-muistikorttipaikka Kortin poistaminen CompactFlash/Microdrive Paina poistopainike täysin sisään nostaaksesi sen ylös. Paina poistopainike uudelleen täysin sisään poistaaksesi kortin. Vedä kortti ulos. Korttiluvun valo Älä avaa muistikortin kantta korttiluvun valon vilkkuessa. xd-picture Card Paina sisällä olevaa korttia kevyesti, ja se työntyy ulos. Vedä kortti ulos. Kuvaamiseen valmistautuminen Poistopainike 13

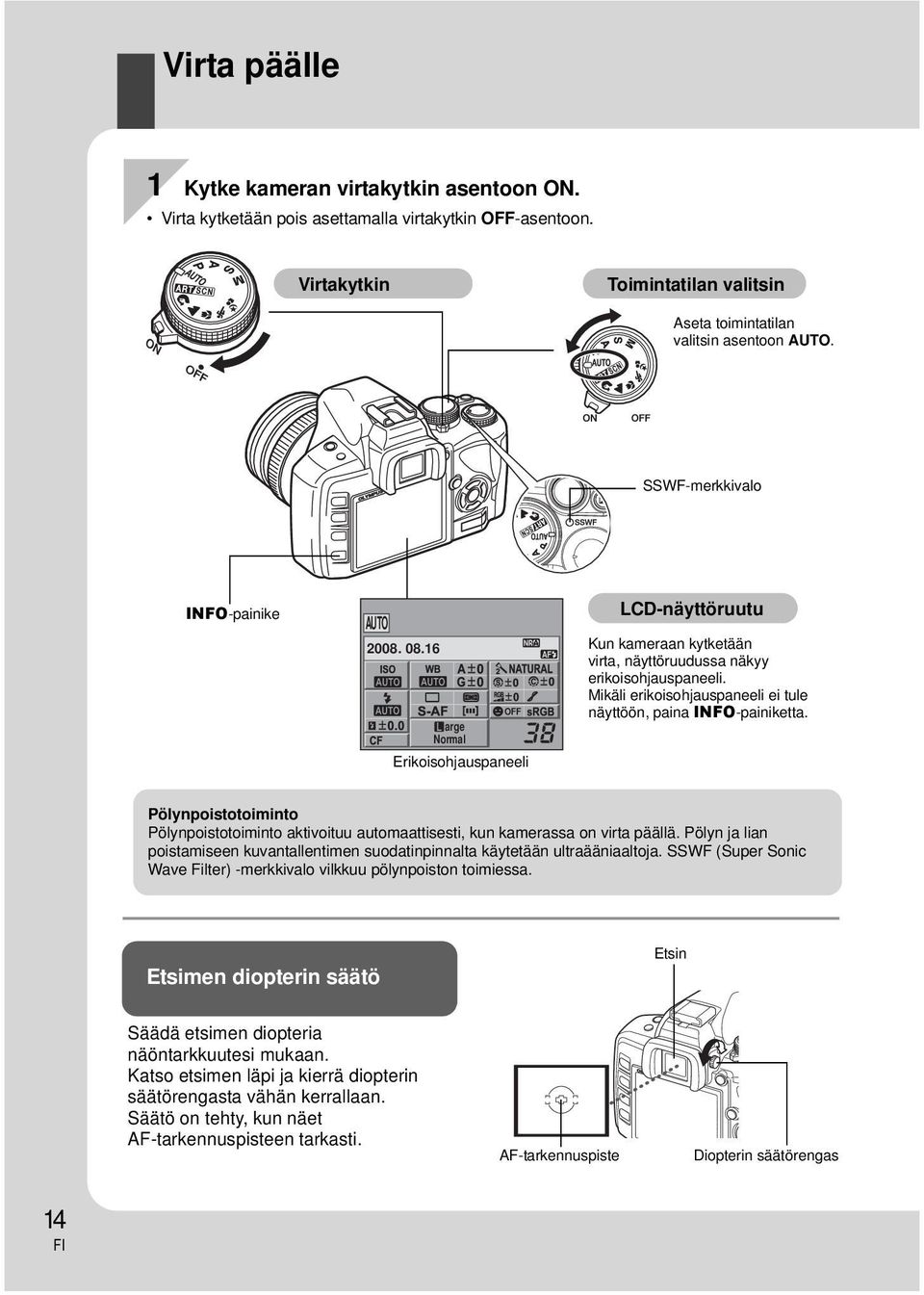

14 Virta päälle 1 Kytke kameran virtakytkin asentoon ON. Virta kytketään pois asettamalla virtakytkin OFF-asentoon. Virtakytkin Toimintatilan valitsin Aseta toimintatilan valitsin asentoon AUTO. SSWF-merkkivalo INFO-painike AUTO AF OFF arge Normal Erikoisohjauspaneeli LCD-näyttöruutu Kun kameraan kytketään virta, näyttöruudussa näkyy erikoisohjauspaneeli. Mikäli erikoisohjauspaneeli ei tule näyttöön, paina INFO-painiketta. Pölynpoistotoiminto Pölynpoistotoiminto aktivoituu automaattisesti, kun kamerassa on virta päällä. Pölyn ja lian poistamiseen kuvantallentimen suodatinpinnalta käytetään ultraääniaaltoja. SSWF (Super Sonic Wave Filter) -merkkivalo vilkkuu pölynpoiston toimiessa. Etsimen diopterin säätö Etsin Säädä etsimen diopteria näöntarkkuutesi mukaan. Katso etsimen läpi ja kierrä diopterin säätörengasta vähän kerrallaan. Säätö on tehty, kun näet AF-tarkennuspisteen tarkasti. AF-tarkennuspiste Diopterin säätörengas 14

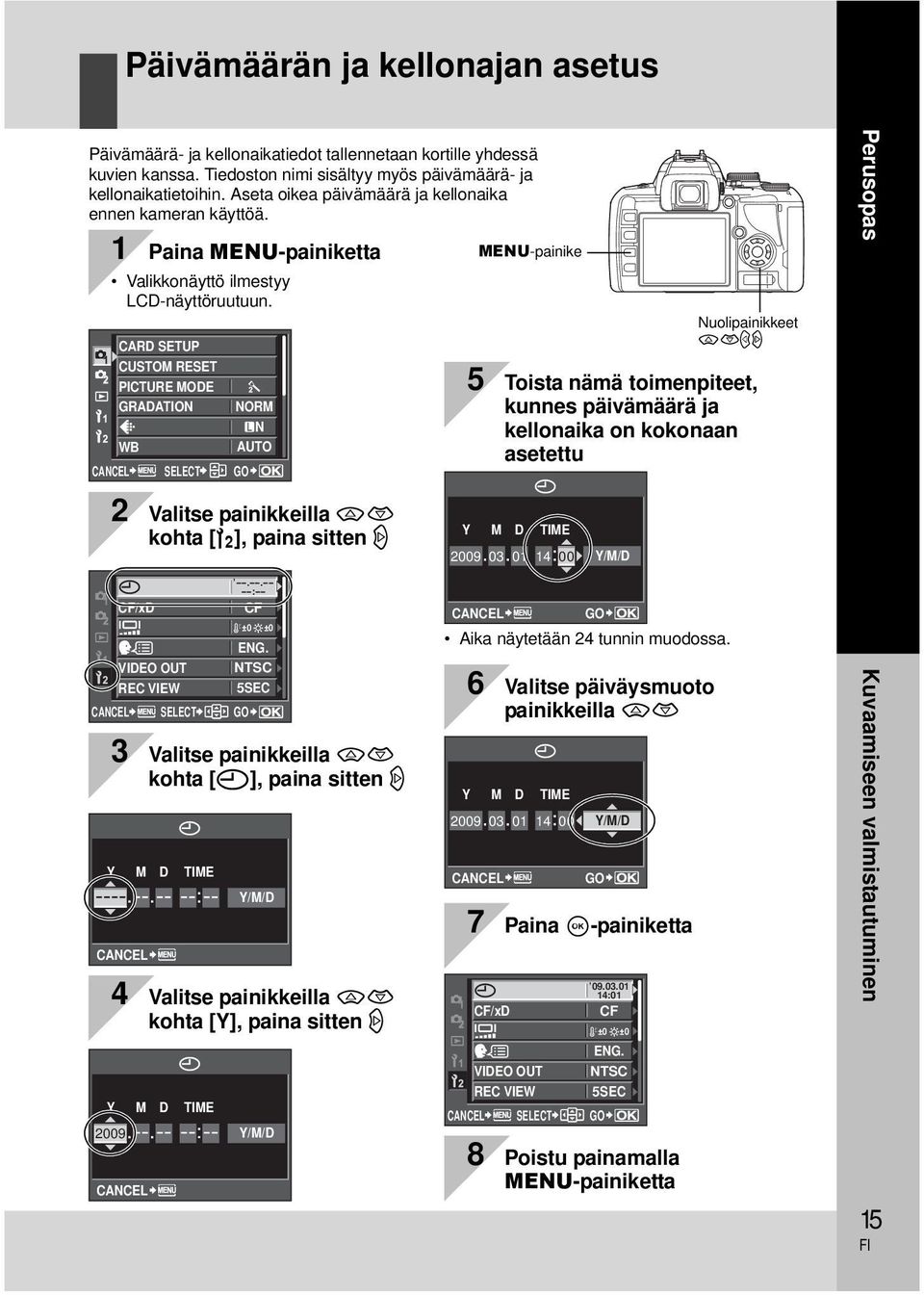

15 Päivämäärän ja kellonajan asetus Päivämäärä- ja kellonaikatiedot tallennetaan kortille yhdessä kuvien kanssa. Tiedoston nimi sisältyy myös päivämäärä- ja kellonaikatietoihin. Aseta oikea päivämäärä ja kellonaika ennen kameran käyttöä. 1 Paina MENU-painiketta MENU-painike Valikkonäyttö ilmestyy LCD-näyttöruutuun. CARD SETUP CUSTOM RESET PICTURE MODE GRADATION NORM N WB CANCEL SELECT AUTO GO Nuolipainikkeet acbd 5 Toista nämä toimenpiteet, kunnes päivämäärä ja kellonaika on kokonaan asetettu Perusopas 2 Valitse painikkeilla ac kohta [Z], paina sitten d Y M D TIME Y/M/D CF/xD VIDEO OUT REC VIEW CANCEL SELECT GO Y CANCEL Y 2009 CANCEL M D TIME M D TIME :-- CF j±0 k±0 ENG. NTSC 5SEC 3 Valitse painikkeilla ac kohta [X], paina sitten d Y/M/D 4 Valitse painikkeilla ac kohta [Y], paina sitten d Y/M/D CANCEL GO Aika näytetään 24 tunnin muodossa. Y 6 Valitse päiväysmuoto painikkeilla ac M D TIME CANCEL CF/xD VIDEO OUT REC VIEW GO CANCEL SELECT GO Y/M/D 7 Paina i-painiketta :01 CF j±0 k±0 ENG. NTSC 5SEC 8 Poistu painamalla MENU-painiketta Kuvaamiseen valmistautuminen 15

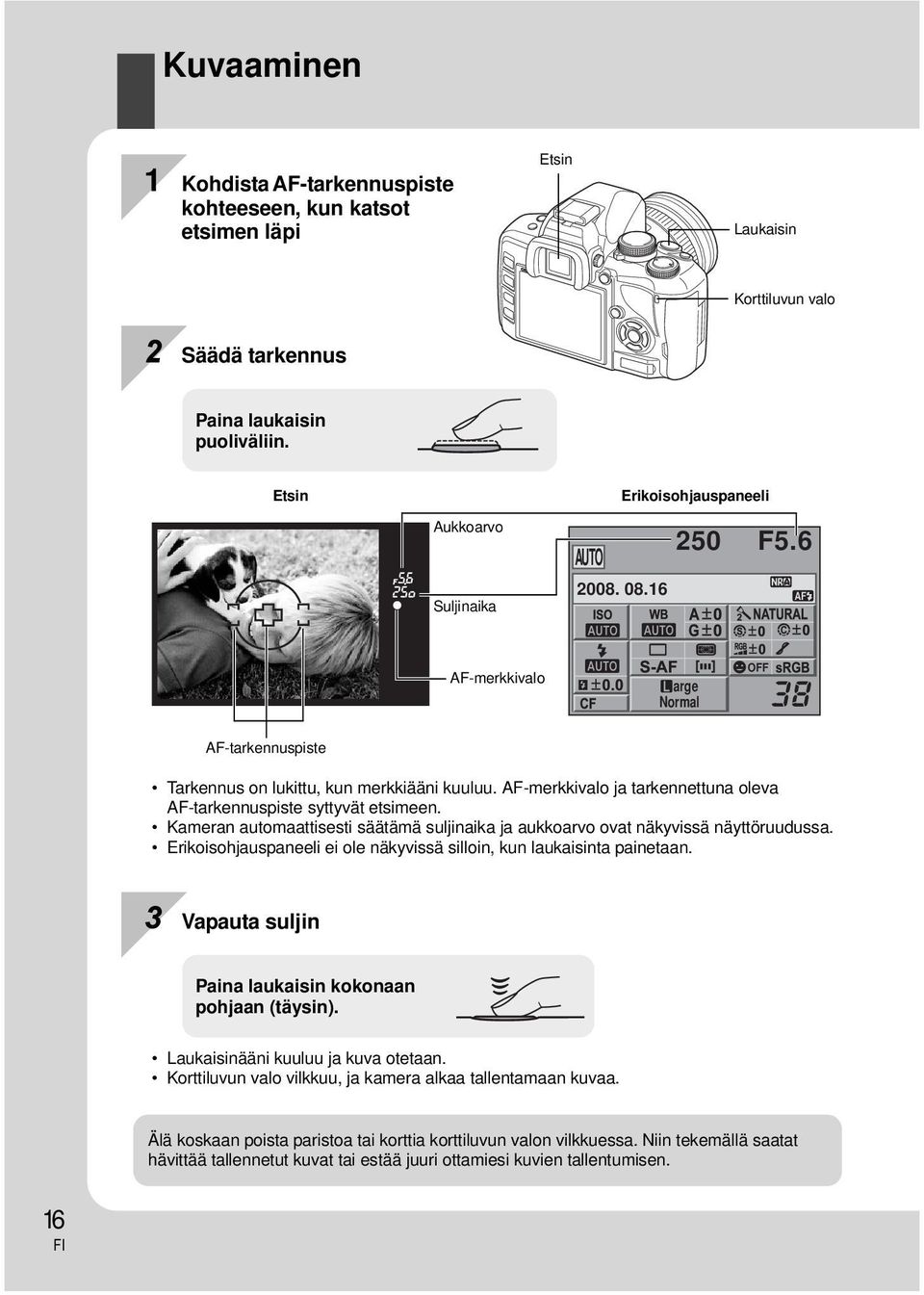

16 Kuvaaminen 1 Kohdista AF-tarkennuspiste kohteeseen, kun katsot etsimen läpi Etsin Laukaisin Korttiluvun valo 2 Säädä tarkennus Paina laukaisin puoliväliin. Etsin Aukkoarvo AUTO Erikoisohjauspaneeli 250 F5.6 Suljinaika AF AF-merkkivalo arge Normal OFF AF-tarkennuspiste Tarkennus on lukittu, kun merkkiääni kuuluu. AF-merkkivalo ja tarkennettuna oleva AF-tarkennuspiste syttyvät etsimeen. Kameran automaattisesti säätämä suljinaika ja aukkoarvo ovat näkyvissä näyttöruudussa. Erikoisohjauspaneeli ei ole näkyvissä silloin, kun laukaisinta painetaan. 3 Vapauta suljin Paina laukaisin kokonaan pohjaan (täysin). Laukaisinääni kuuluu ja kuva otetaan. Korttiluvun valo vilkkuu, ja kamera alkaa tallentamaan kuvaa. Älä koskaan poista paristoa tai korttia korttiluvun valon vilkkuessa. Niin tekemällä saatat hävittää tallennetut kuvat tai estää juuri ottamiesi kuvien tallentumisen. 16

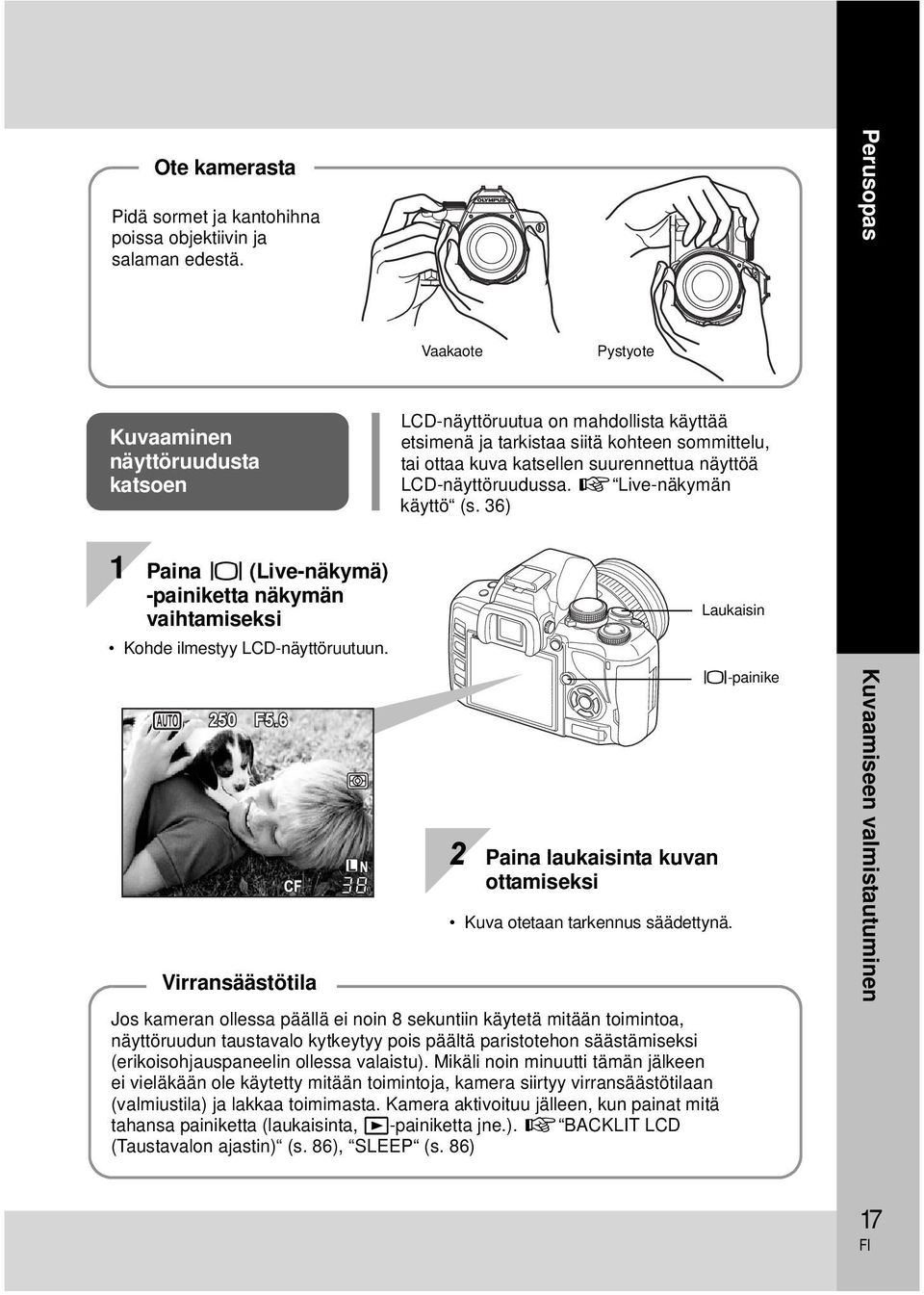

17 Ote kamerasta Pidä sormet ja kantohihna poissa objektiivin ja salaman edestä. Perusopas Vaakaote Pystyote Kuvaaminen näyttöruudusta katsoen LCD-näyttöruutua on mahdollista käyttää etsimenä ja tarkistaa siitä kohteen sommittelu, tai ottaa kuva katsellen suurennettua näyttöä LCD-näyttöruudussa. g Live-näkymän käyttö (s. 36) 1 Paina u (Live-näkymä) -painiketta näkymän vaihtamiseksi Kohde ilmestyy LCD-näyttöruutuun. P 250 F5.6 Virransäästötila 38 L N 2 Paina laukaisinta kuvan ottamiseksi Kuva otetaan tarkennus säädettynä. Jos kameran ollessa päällä ei noin 8 sekuntiin käytetä mitään toimintoa, näyttöruudun taustavalo kytkeytyy pois päältä paristotehon säästämiseksi (erikoisohjauspaneelin ollessa valaistu). Mikäli noin minuutti tämän jälkeen ei vieläkään ole käytetty mitään toimintoja, kamera siirtyy virransäästötilaan (valmiustila) ja lakkaa toimimasta. Kamera aktivoituu jälleen, kun painat mitä tahansa painiketta (laukaisinta, q-painiketta jne.). g BACKLIT LCD (Taustavalon ajastin) (s. 86), SLEEP (s. 86) Laukaisin u-painike Kuvaamiseen valmistautuminen 17

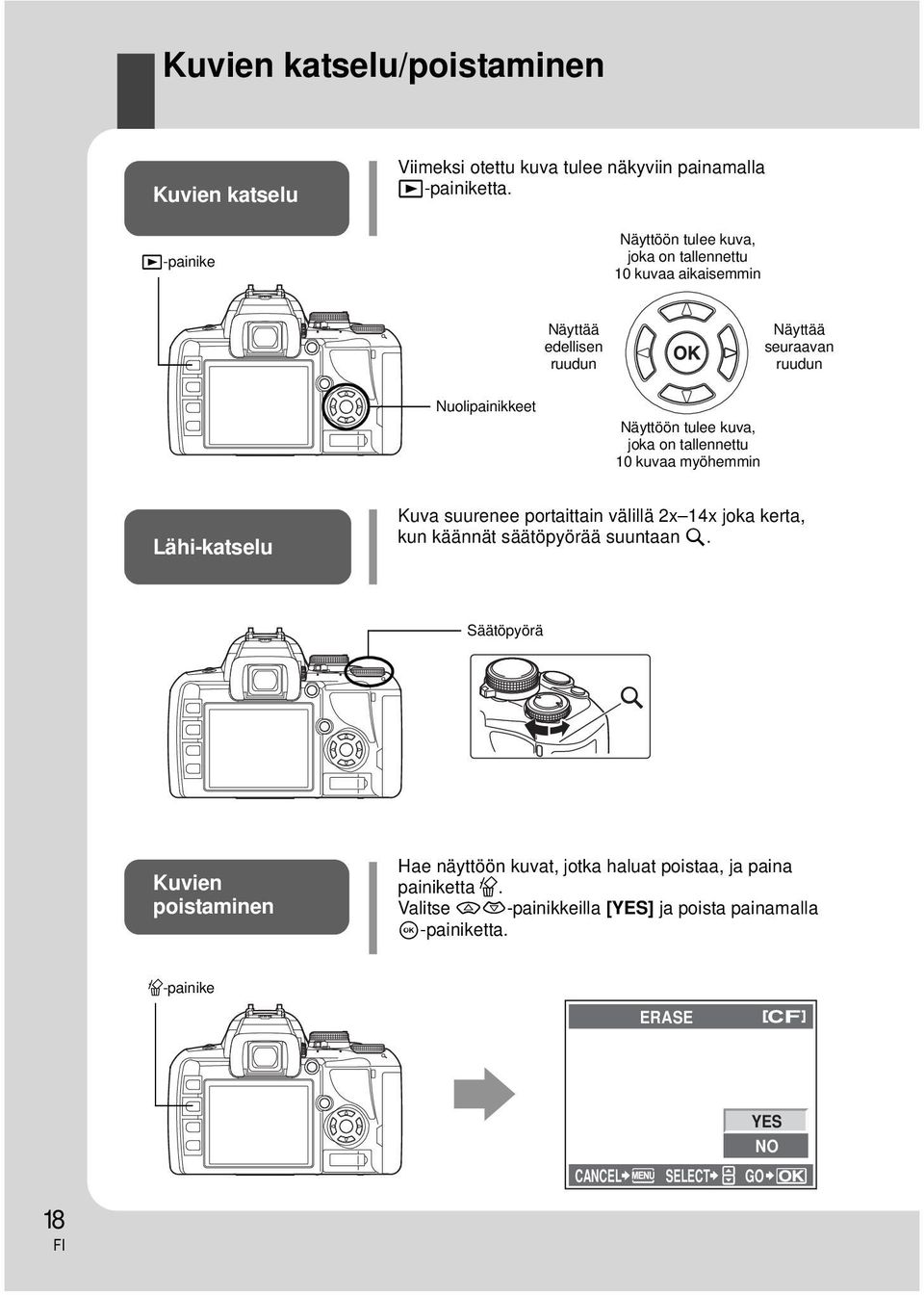

18 Kuvien katselu/poistaminen Kuvien katselu q-painike Viimeksi otettu kuva tulee näkyviin painamalla q-painiketta. Näyttöön tulee kuva, joka on tallennettu 10 kuvaa aikaisemmin Näyttää edellisen ruudun Näyttää seuraavan ruudun Nuolipainikkeet Näyttöön tulee kuva, joka on tallennettu 10 kuvaa myöhemmin Lähi-katselu Kuva suurenee portaittain välillä 2x 14x joka kerta, kun käännät säätöpyörää suuntaan U. Säätöpyörä Kuvien poistaminen Hae näyttöön kuvat, jotka haluat poistaa, ja paina painiketta S. Valitse ac-painikkeilla [YES] ja poista painamalla i-painiketta. S-painike ERASE YES NO CANCEL SELECT GO 18

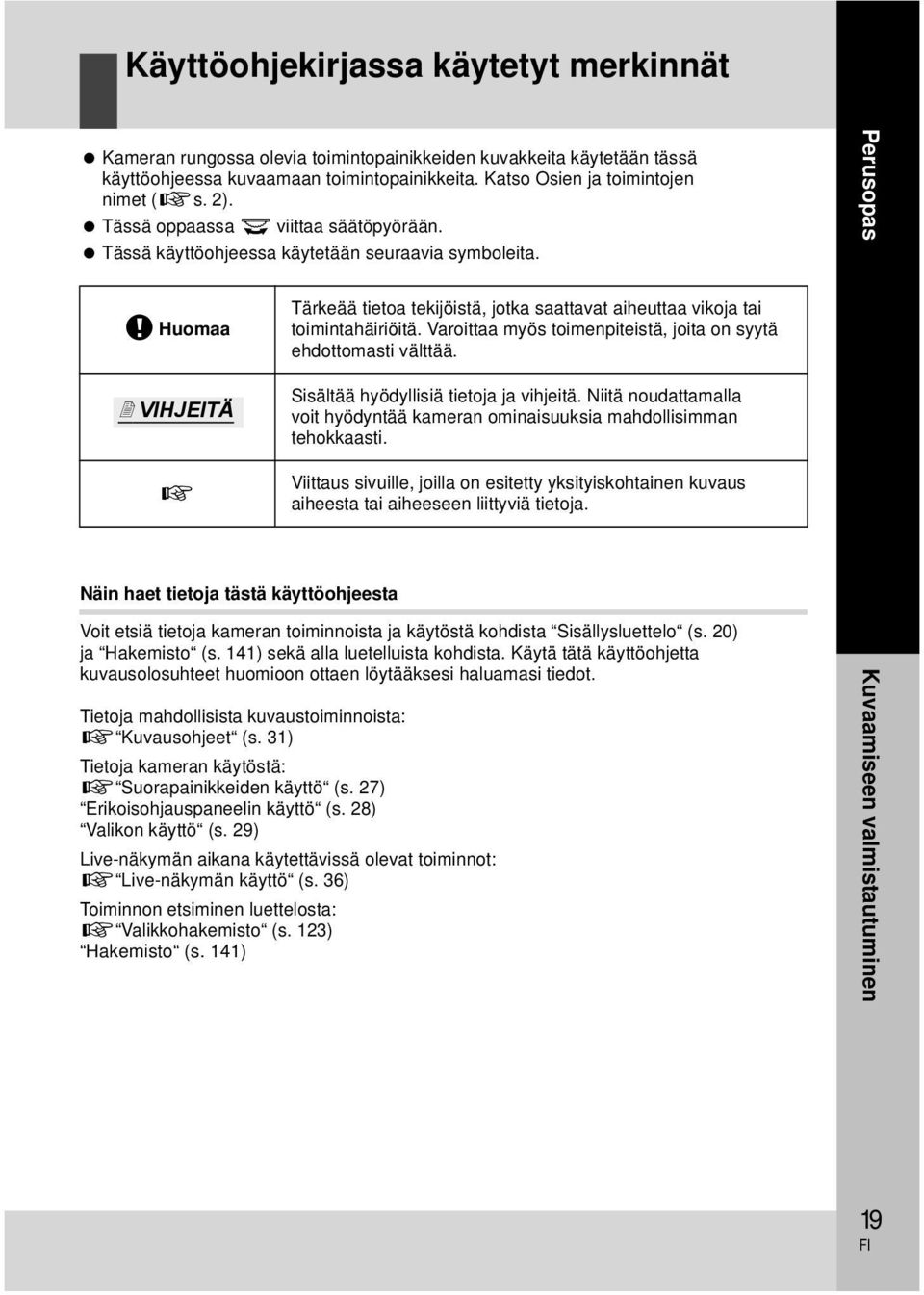

19 Käyttöohjekirjassa käytetyt merkinnät Kameran rungossa olevia toimintopainikkeiden kuvakkeita käytetään tässä käyttöohjeessa kuvaamaan toimintopainikkeita. Katso Osien ja toimintojen nimet (gs. 2). Tässä oppaassa j viittaa säätöpyörään. Tässä käyttöohjeessa käytetään seuraavia symboleita. Perusopas x Huomaa VIHJEITÄ g Tärkeää tietoa tekijöistä, jotka saattavat aiheuttaa vikoja tai toimintahäiriöitä. Varoittaa myös toimenpiteistä, joita on syytä ehdottomasti välttää. Sisältää hyödyllisiä tietoja ja vihjeitä. Niitä noudattamalla voit hyödyntää kameran ominaisuuksia mahdollisimman tehokkaasti. Viittaus sivuille, joilla on esitetty yksityiskohtainen kuvaus aiheesta tai aiheeseen liittyviä tietoja. Näin haet tietoja tästä käyttöohjeesta Voit etsiä tietoja kameran toiminnoista ja käytöstä kohdista Sisällysluettelo (s. 20) ja Hakemisto (s. 141) sekä alla luetelluista kohdista. Käytä tätä käyttöohjetta kuvausolosuhteet huomioon ottaen löytääksesi haluamasi tiedot. Tietoja mahdollisista kuvaustoiminnoista: g Kuvausohjeet (s. 31) Tietoja kameran käytöstä: g Suorapainikkeiden käyttö (s. 27) Erikoisohjauspaneelin käyttö (s. 28) Valikon käyttö (s. 29) Live-näkymän aikana käytettävissä olevat toiminnot: g Live-näkymän käyttö (s. 36) Toiminnon etsiminen luettelosta: g Valikkohakemisto (s. 123) Hakemisto (s. 141) Kuvaamiseen valmistautuminen 19

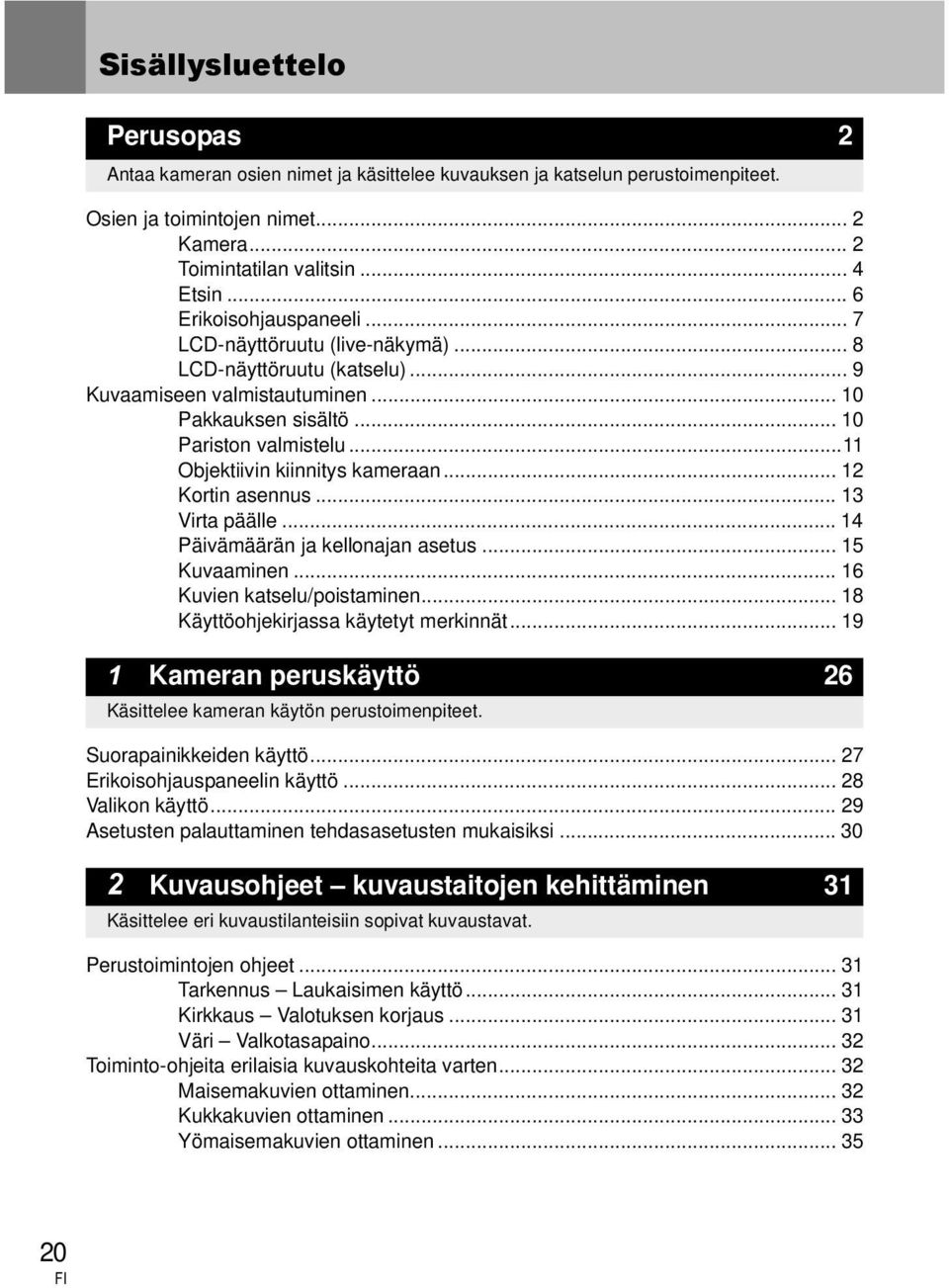

20 Sisällysluettelo Perusopas 2 Antaa kameran osien nimet ja käsittelee kuvauksen ja katselun perustoimenpiteet. Osien ja toimintojen nimet... 2 Kamera... 2 Toimintatilan valitsin... 4 Etsin... 6 Erikoisohjauspaneeli... 7 LCD-näyttöruutu (live-näkymä)... 8 LCD-näyttöruutu (katselu)... 9 Kuvaamiseen valmistautuminen Pakkauksen sisältö Pariston valmistelu...11 Objektiivin kiinnitys kameraan Kortin asennus Virta päälle Päivämäärän ja kellonajan asetus Kuvaaminen Kuvien katselu/poistaminen Käyttöohjekirjassa käytetyt merkinnät Kameran peruskäyttö 26 Käsittelee kameran käytön perustoimenpiteet. Suorapainikkeiden käyttö Erikoisohjauspaneelin käyttö Valikon käyttö Asetusten palauttaminen tehdasasetusten mukaisiksi Kuvausohjeet kuvaustaitojen kehittäminen 31 Käsittelee eri kuvaustilanteisiin sopivat kuvaustavat. Perustoimintojen ohjeet Tarkennus Laukaisimen käyttö Kirkkaus Valotuksen korjaus Väri Valkotasapaino Toiminto-ohjeita erilaisia kuvauskohteita varten Maisemakuvien ottaminen Kukkakuvien ottaminen Yömaisemakuvien ottaminen

21 3 Live-näkymän käyttö 36 Vain live-näkymän aikana käytettävissä olevat toiminnot ja toimenpiteet selitetään erikseen. Live-näkymän ottaminen käyttöön Live-näkymän aikana käytettävissä olevat toiminnot Live-näkymän toimintatapa Kuvan ottaminen live-näkymän avulla Automaattinen tarkennus live-näkymän aikana Kasvojen tunnistustoiminnon käyttö Kuvan ottaminen käsitarkennuksella Informaationäytön muuttaminen Kuvan ottaminen vaikutusta vertaillen Käyttö suurennettaessa kuva näytölle Panoraamakuvaus Valotus 43 Käsittelee kuvauksen kannalta tärkeitä valotukseen liittyviä toimintoja. Näillä toiminnoilla säädetään aukkoarvo, suljinaika ja muita asetuksia mittaamalla kuvan kirkkaus. Ohjelmakuvaus Kuvaus aukonsäädöllä Kuvaus suljinajan säädöllä Manuaalinen kuvaus Kuvaus bulb-tilassa Esikatselutoiminto Mittaustilan muuttaminen Valotuksen korjaus AE-lukitus AE-haarukointi ISO-herkkyyden asetus Tarkennus ja kuvaustoiminnot 51 Esittelee parhaat mahdolliset tarkennustavat kohteesta ja kuvausolosuhteista riippuen. AF-tilan valinta S-AF (yksittäinen AF) C-AF (jatkuva AF) MF (käsitarkennus) S-AF-tilan ja MF-tilan samanaikainen käyttö (S-AF+MF) C-AF-tilan ja MF-tilan samanaikainen käyttö (C-AF+MF) AF-tarkennuspisteen valinta Tarkennuksen lukitus Jos oikea tarkennus ei onnistu Sarjakuvaus Kuvaaminen itselaukaisimella Kuvaaminen kauko-ohjauksella Anti-shock-toiminto

22 6 Tallennustila, valkotasapaino ja kuvatila 59 Käsittelee digitaalikameroille ominaisia kuvansäätötoimintoja. Tallennustilan valinta Tallennusmuodot Tallennustilan valinta Valkotasapainon valinta Automaattisen/esiasetetun/käyttäjäkohtaisen valkotasapainon asetus WB-korjaus Yhden kosketuksen valkotasapainon asetus Kuvatila Sävyjen toiston säätäminen Kohinanpoisto Kohinasuodatin Salamakuvaus 66 Kuvaa, kuinka kiinteällä salamalla ja ulkoisella salamalla kuvataan. Salamatilan asetus Kuvaus kiinteällä salamalla Salaman tehon säätö Kuvaus ulkoisella salamalla Kuvaus langattomalla Olympus RC-salamajärjestelmällä Yleisesti myytävien salamien käyttö Katselutoiminnot 74 Käsittelee kuvan katselun toiminnot. Yhden kuvan katselu/lähikatselu Kuvahakemisto/Kalenterinäyttö Informaationäyttö Diaesitys Kuvien pyörittäminen Katselu TV:ssä Stillkuvien muokkaus Kuvien kopiointi Kuvien suojaaminen Kuvien poistaminen

23 9 Kameran yksilölliset asetukset 83 Kuvaa, kuinka kameran asetukset mukautetaan yksilöllisiksi. Käyttäjäkohtainen valikko a AF/MF AF ILLUMINAT FOCUS RING RESET LENS BULB FOCUSING b BUTTON/DIAL DIAL FUNCTION DIAL DIRECTION AEL/AFL AEL/AFL MEMO TOIMINTO j FUNCTION c DISP/8/PC SLEEP BACKLIT LCD (Taustavalon ajastin) USB MODE LIVE VIEW BOOST g FACE DETECT FRAME ASSIST (Apuviivojen näyttö) d EXP/e/ISO ISO-AUTO SET ISO-AUTO AEL Metering (automaattisen valotuksen lukituksen mittaus) BULB TIMER e # CUSTOM w+f AUTO POP UP f K/COLOR/WB ALL > COLOR SPACE (väriavaruus) K SET PIXEL COUNT g RECORD/ERASE RAW+JPEG ERASE LE NAME dpi SETTING Käyttäjäkohtainen valikko CF/xD s (Näyttöruudun kirkkauden säätö) W (Näytön kielen vaihtaminen) VIDEO OUT REC VIEW RMWARE (kameran kiinteä ohjelmisto)

24 10 Tulostus 91 Kuvaa, kuinka kuvia tulostetaan. Tulostusvaraus (DPOF) Tulostusvaraus Yhden kuvan tulostusvaraus Kaikkien kuvien tulostusvaraus Tulostusvarausten nollaaminen Suoratulostus (PictBridge) Kameran liittäminen tulostimeen Helppo tulostus Ohjelmoitava tulostus OLYMPUS Master -ohjelmiston käyttö 97 Kuvaa, kuinka kameran kuvat siirretään ja tallennetaan tietokoneelle. Vuokaavio Kameran mukana toimitetun OLYMPUS Master -ohjelmiston käyttö Mikä on OLYMPUS Master? Kameran liittäminen tietokoneeseen Käynnistä OLYMPUS Master -ohjelmisto Kamerassa olevien kuvien katselu tietokoneella Kuvien lataaminen ja tallentaminen Kameran liitännän irrottaminen tietokoneesta Stillkuvien katselu Kielten määrän lisääminen Kuvien siirtäminen tietokoneelle ilman OLYMPUS Master -ohjelmistoa Kuvausvihjeitä ja kunnossapito 103 Tässä osiossa kerrotaan vianmäärityksestä ja kameran kunnossapidosta. Kuvausvihjeitä ja tietoa Vihjeitä ennen kuvaamisen aloittamista Kuvausvihjeitä Lisätietoa ja kuvausvihjeitä Katseluvihjeitä Kuvien katselu tietokoneella Vikakoodit Kameran huolto Kameran puhdistus ja säilytys Puhdistustila pölynpoisto Pikselikartoitus kuvankäsittelytoimintojen tarkastus

25 13 Informaatio 113 Tässä osiossa on tietoja lisävarusteista, kameran tekniset tiedot ja muita hyödyllisiä kuvaustietoja. Perustietoa kortista Sopivat kortit Kortin alustaminen Paristo ja laturi Laturin käyttö ulkomailla Vaihdettavat objektiivit Vaihdettava ZUIKO DIGITAL -objektiivi ZUIKO DIGITAL -objektiivin tekniset tiedot Ohjelmakäyrä (P-tila) Valotuksen varoitusnäyttö Kuvaustilassa asetettavat salamatilat Valkotasapainon värilämpötila Tallennustila ja tiedostokoko/muistiin mahtuva kuvamäärä Toiminnot, jotka voi rekisteröidä Käyttäjäkohtaisiin palautusasetuksiin Valikkohakemisto Sanasto Tekniset tiedot E-System-järjestelmätaulukko TURVALLISUUSOHJEET Hakemisto

26 1 Kameran peruskäyttö 1Kameran peruskäyttö Kameran toimintoasetuksien muuttamiseen on kolme perustapaa. 1 Kameran käyttö suorapainikkeilla s. 27 Voit säätää toimintoasetuksia kääntämällä säätöpyörää ja samalla painamalla toiminnon suorapainikkeita. 2 Asetusten säätö erikoisohjauspaneelia tarkkaillen s. 28 Voit säätää toimintoasetuksia erikoisohjauspaneelin ollessa LCD-näyttöruudulla. Voit käyttää erikoisohjauspaneelia vallitsevien toimintoasetusten tarkistamiseen ja suoraan muuttaa asetuksia. 3 Muuttaminen valikosta s. 29 Valikosta voit muuttaa kuvaus- ja katseluasetuksia ja mukauttaa kameran toimintoja yksilöllisiksi. Tämän käyttöohjeen kuvaukset Suorapainikkeiden, erikoisohjauspaneelin ja valikon käyttöohjeet kuvataan tässä käyttöohjeessa seuraavasti. + ilmoittaa samanaikaisesti suoritettavista toimenpiteistä. ilmaisee, että sinun on siirryttävä seuraavaan vaiheeseen. esim. Asetettaessa salaman tehon säätötilaa Suorapainike # + F j Erikoisohjauspaneeli i p: [w] Valikko MENU [X] [w] 26

27 Suorapainikkeiden käyttö 1 Paina sen toiminnon painiketta, jota haluat muuttaa. Suoravalikko tulee näkyviin. esim.) Asetettaessa Sarjakuvausta/Itselaukaisinta/ Kuvaamista kauko-ohjauksella 4 SELECT GO Suoravalikko 2 Käännä säätöpyörää asetuksen muuttamiseksi. Paina i-painiketta vahvistaaksesi asetuksen. Jollet käytä säätöpyörää muutaman sekunnin aikana, muuttamasi asetukset vahvistetaan ja erikoisohjauspaneelin näyttö palautuu ennalleen. 1 Säätöpyörä Kameran peruskäyttö Lista suorapainikkeista Painikkeiden toiminnot näkyvät alla olevasta luettelosta. Ei. Suorapainikkeet Toiminto Ks. sivu 1 </Y/j Kauko-ohjaus/Itselaukaisin/ Sarjakuvaus Kauko-ohjaus/Itselaukaisin/ Sarjakuvaus s F Valotuksen korjauspainike Valotuksen korjaus s u Live-näkymän painike 4 # Salaman painike F + # Valotuksen korjauspainike Salaman painike Kytkee live-näkymän päälle tai pois Tuo salaman esiin ja asettaa salamatilan s. 36 s. 66 Salaman tehon säätö s. 69 VIHJEITÄ Muiden toimintojen määrittäminen, jotta niitä voidaan säätää suorapainikkeilla: j Voit myös määrittää usein käytettyjä toimintoja b- ja </Y/j-painikkeisiin. g 7 TOIMINTO (s. 85), j FUNCTION (s. 85) 27

28 Erikoisohjauspaneelin käyttö Valitse kohde erikoisohjauspaneelista ja muuta asetusta. 1 Saat erikoisohjauspaneelin LCD-näyttöruudulle INFO-painiketta painamalla. Erikoisohjauspaneeli kytketään pois päältä INFO-painiketta uudelleen painamalla. Saat erikoisohjauspaneelin näyttöön live-näkymän aikana painamalla i-painiketta. Säätöpyörä 1Kameran peruskäyttö AF OFF arge Normal 2 Paina i-painiketta. Kohdistin syttyy erikoisohjauspaneelissa. INFO-painike i-painike p Nuolipainikkeet 3 Siirrä kohdistin p-painikkeilla toimintoon, jonka haluat asettaa. ISO METERING OFF arge Normal Kohdistin Valitun toiminnon nimi tulee näyttöön. 4 Muuta asetusta säätöpyörällä. Saat kohdistimen osoittaman suoravalikon näyttöön i-painiketta painamalla. Voit vaihtaa asetuksen myös suoravalikosta. Kun olet vaihtanut asetuksen, vahvista muutos painamalla i-painiketta. Jos muutamaan sekuntiin ei suoriteta mitään toimenpiteitä, säätämäsi asetukset vahvistetaan ja erikoisohjauspaneeli tulee näyttöön. arge Normal METERING OFF SELECT GO Suoravalikko Tietoja erikoisohjauspaneelista säädettävistä toiminnoista, katso Erikoisohjauspaneeli (gs. 7). 28

29 Valikon käyttö 1 Paina MENU-painiketta. Valikko ilmestyy LCD-näyttöruutuun. CARD SETUP CUSTOM RESET PICTURE MODE GRADATION NORM N WB CANCEL SELECT AUTO GO MENU-painike i-painike p Nuolipainikkeet Näyttöön, näyttöruudun alareunaan tulee toimintaohje. CANCEL SELECT MENU : Peruuta asetus painamalla MENU-painiketta. : Siirrä kohdistinta ja valitse valikkokohta painamalla dac-nuolipainikkeita. LCD-näyttöruudulla näkyvät symbolit vastaavat alla kuvattuja nuolipainikkeita. t : a u : c 8 : d 7 : b GO OK : Paina i-painiketta vahvistaaksesi asetukset. 1 Kameran peruskäyttö 2 Valitse välilehti ac-painikkeilla ja aseta kohde d-painikkeella. Välilehti METERING RC MODE AF MODE AF AREA ANTI-SHOCK z CANCEL SELECT GO OFF 0.0 S-AF AUTO OFF Vallitseva asetus tulee näyttöön 3 Valitse toiminto ac-painikkeilla ja siirry asetusnäyttöön d-painikkeella. METERING RC MODE AF MODE AF AREA ANTI-SHOCK z CANCEL SELECT GO OFF 0.0 S-AF AUTO OFF METERING RC MODE AF MODE AF AREA ANTI-SHOCK METERING CANCEL SELECT GO Toiminto Välilehtityypit W (Kuvausvalikko 1) Asettaa kuvaustoiminnot. X (Kuvausvalikko 2) Asettaa kuvaustoiminnot. q (Katseluvalikko) Asettaa katselutoiminnot. Y (Käyttäjäkohtainen valikko 1) Muokkaa kuvaustoimintoja. Muokattavasta toiminnosta riippuen toiminto jaetaan myöhemmin 8 välilehteen (A... H). Z (Käyttäjäkohtainen valikko 2) Asettaa kameran perustoiminnot. Kuva näytöstä, jossa Y-välilehti on valittuna AF/MF BUTTON/DIAL DISP/8/PC EXP/e/ISO #CUSTOM K/COLOR/WB CANCEL SELECT GO Välilehti 4 Paina i-painiketta vahvistaaksesi asetukset. Paina i-painiketta toistuvasti poistuaksesi valikosta. Tietoja valikosta säädettävistä toiminnoista, katso Valikkohakemisto (gs. 123). 29
