1 Hondan hybridimallien hätäopas

2 Johdanto Osa 1: tietoa kaikista Hondan hybridimalleista Hondan hybridimallin tunnistaminen 4 Bensiinimoottori 5 Sähkömoottori 5 5 Konepellin alla oleva sulakerasia 5 Akun plusnapa 5 Korkeajännitteiset akkumoduulit 6 Korkeajänniteakun kotelo 6 Korkeajännitekaapelit 7 Mahdolliset vaarat Syttyvät nesteet 8 Laukeamattomat turvatyynyt ja turvavyön kiristimet 8 Sähköiskuvaara 9 Korkeajänniteakun elektrolyytti V:n akun elektrolyytti 10 Hätämenettelyt Ajoneuvon palaminen 11 Osittain tai kokonaan uponnut ajoneuvo 11 Sähkövirran kulun estäminen korkeajännitekaapelien läpi 11 Paras menettely korkeajännitteisen sähkövirran katkaisemiseen kaikissa malleissa 12 Toiseksi paras menettely korkeajännitteisen sähkövirran katkaisemiseen Poikkeuksena vuosien Insight ja CR-Z sekä vuosien Jazz Vuosien Insight ja CR-Z sekä vuosien Jazz Matkustajien pelastaminen 15 Hondan hybridimallin siirtäminen tai hinaaminen 15 Osa 2: mallikohtaiset tiedot Vuosien Honda Insight 16 Vuosien Honda Insight 18 Vuosien Honda Civic Hybrid 20 Vuosien Honda Civic Hybrid 22 Vuosien Honda Jazz Hybrid 24 Vuosien Honda CR-Z 26

3 JOHDANTO Tämän kirjasen tarkoituksena on auttaa hätäpalveluita tunnistamaan Hondan bensiini-sähköhybridimallit ja toimimaan turvallisella tavalla onnettomuuksissa, joissa tällaisia ajoneuvoja on osallisena. Osassa 1 on yleisiä tietoja ja suosituksia, jotka pätevät Hondan kaikkiin vuoden 2015 hybridimalleihin. Osa 2 sisältää mallikohtaista tietoa kustakin hybridimallista: Insight-, Civic Hybrid-, CR-Z- ja Jazz-mallista. Tätä opasta tullaan päivittämään tai se tullaan korvaamaan uudella Hondan tuodessa markkinoille uusia hybridiautoja.

4 HONDAN HYBRIDIMALLIN TUNNISTAMINEN Insight on tunnistettavissa sen aerodynaamisesta muodosta ja Insightnimestä sekä hydridimallin merkistä, jotka sijaitsevat ajoneuvon takaosassa. Vuosimalleissa on takapuskurin helma, kun taas uudemmissa malleissa sitä ei ole. INSIGHT Varustuksen pieniä eroja lukuunottamatta, kuten eroja antennissa, Civicin hydridimallin ulkonäössä ja sisäosissa on hyvin vähän eroa verrattuna bensiinikäyttöisiin vastaaviin malleihin. CIVIC HYBRID CR-Z on kaksiovinen urheiluauto. CR-Zmallia pidetään Honda CR-X:n toisen sukupolven henkisenä seuraajana sekä nimensä että ulkomuotonsa puolesta. CR-Z Jazz Hybrid on tunnistettavissa sen perässä olevasta hybridimallin merkistä. Vuosimallien Jazz Hybridissä on uudenlaiset ajovalot, takavalot ja uusi etusäleikkö. JAZZ HYBRID 4

5 Konepellin alla olevat oranssit johdot tai Hondaajoneuvon alustaan pultattu oranssi suojus kertoo, että ajoneuvo on hybridimalli. Kaikki hybridimallit paitsi Insight, CR-Z ja Jazz. Helpoin tapa tunnistaa hybridimalli on katsoa, onko ajoneuvon perässä hybridimallin merkki. Jos ajoneuvon perässä ei ole nähtävissä hybridimallin merkkiä esim. ajoneuvon vaurioitumisesta johtuen, myös konepellin alla olevat oranssit johdot tai auton alapinnassa oleva oranssi suojaus kertoo, että kyseessä on hybridimalli. BENSIINIMOOTTORI Kaikkien Hondan hybridimallien päävoimanlähde on tavanomainen bensiinimoottori, joka sijaitsee konepellin alla. SÄHKÖMOOTTORI Käynnistyksen ja kiihdytyksen aikana moottorin ja vaihteiston välissä sijaitseva sähkömoottori tuottaa lisätehoa moottorille. Jarrutuksen ja hidastuksen aikana sähkömoottori toimii generaattorin tapaan ladaten sekä korkeajännitteisen akkumoduulin että 12 voltin akun. 12 V:n AKKU Moottori Sähkömoottori 12 V:n akku Konepellin alla oleva sulakerasia Perinteinen 12 voltin akku, joka myös sijaitsee konepellin alla, antaa käyttövoiman kaikelle vakioelektroniikalle. Hondan hybridimalleissa tämä akku antaa käyttövoiman myös korkeajännitteisen akun ohjausjärjestelmille. Joissain hätätilanteissa saattaa olla välttämätöntä kytkeä irti tai leikata akun miinujohto. Vuosien Insight ja CR-Z sekä vuosien Jazz. KONEPELLIN ALLA OLEVA SULAKERASIA Kaikissa Hondan hybridimalleissa, lukuunottamatta vuosien Insightja CR-Z-mallia sekä vuosien Jazz-mallia, sulakerasia sijaitsee konepellin alla moottoritilan kuljettajan puolella. Joissain hätätilanteissa saattaa olla tarpeen poistaa pääsulake sulakerasiasta. AKUN PLUSNAPA Moottori Sähkömoottori Akun plusnapa 12 V:n akku Vuosien Insight- ja CR-Zmalleissa sekä vuosien Jazzmallissa pääsulake sijaitsee akun plusnavassa. Tähän napaan kytketyn DC- DC-muuntimen johdon irrottaminen tai leikkaaminen voi olla välttämätöntä joissain hätätilanteissa. 5

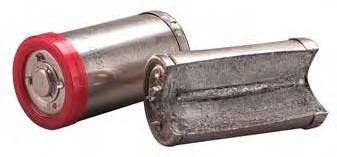

6 KORKEAJÄNNITTEISET AKKUMODUULIT Korkeajännitt einen akkumoduuli Yksittäinen kork.jänn. akkutikku Yksittäinen kork.jänn. kenno D-akkukenno Kaikkien Hondan ennen vuotta 2013 valmistettujen hybridimallien sähkömoottorit saavat käyttövoimansa nikkelimetallihybridimoduulista (NiMH-moduuli). Tämäntyyppinen akku sisältää 1,2 voltin kennoryhmiä tai "tikkuja", joista jokainen on noin D-akun kokoinen. Kennojen lukumäärä vaihtelee ajoneuvon mallista riippuen, ja kokonaisjännite on volttia. Vuoden 2013 CR-Z-hybridimallin sähkömoottori saa käyttövoimansa litiumioniakkumoduulista (Li-Ionakkumoduuli). Tämä akku sisältää neljä kennoryhmää tai lohkoa, joihin kuuluu kymmenen 3,6 voltin kennoa, joista jokainen on hieman suurempi kuin tyypillinen matkapuhelin. Kokonaisjännite on 100 volttia, joka on hyvin lähellä Hondan muiden hybridimallien NiMH-akkujen jännitettä. Yksi neljästä akkulohkosta Koska molemmantyyppiset akkumoduulit latautuvat uudelleen, kun Hondan hybridiauton vauhti hiljeen, kumpikaan niistä ei tarvitse ulkoista latausta. Muut korkeajännitekomponentit Korkeajännitteinen akkumoduuli KORKEAJÄNNITTEINEN AKKUKOTELO Kukin korkeajännitteinen akkumoduuli varastoidaan tukevaan koteloon, kuten on esitetty kuvassa kansi poistettuna. Kotelo sisältää muitakin tärkeitä komponentteja, jotka yhdessä akun kanssa muodostavat älykkään virtayksikön (Intelligent Power Unit IPU). Kaikki akkukotelon sisällä olevat osat ovat täysin eristettyjä ja erotettuja ajoneuvon korista. Turvallisuuden maksimoimiseksi akkukotelo on sijoitettu ajoneuvon takaosaan, jossa se on hyvin suojassa mahdollisen törmäyksen aiheuttamilta vaurioilta. 6

7 Korkeajännitekaapelin kytkentä moottoriin Korkeajännitejohdon kytkentä Civicin ilmastointilaitteen kompressoriin KORKEAJÄNNITEKAAPELIT Sähkövirta kulkee korkeajännitteisen akkumoduulin ja moottorin välillä raskaaseen käyttöön sopivien oranssisten kaapelien kautta. Vuosien Civic Hybrideissä korkeajännitekaapelit välittävät sähköä myös ilmastointilaitteen kompressoriin. Näin ilmastointilaite voi jatkaa toimintaansa, kun ajoneuvo on tyhjäkäynnin automaattisessa pysäytystilassa. (Tietyissä olosuhteissa tyhjäkäynnin automaattinen pysäytystoiminto sammuttaa moottorin automaattisesti, kun auto pysähtyy esim. liikennevaloihin.) Akkukotelon ja moottoritilan väliset korkeajännitekaapeli on vedetty ajoneuvon alapintaa pitkin tukevien oranssisten muovisuojusten sisään. Kohdissa, joissa kaapelit kulkevat pakoputkiston lähellä, oranssista korkeajänniteeristettä suojaa, mutta ei peitä, metallinen lämpöeriste. Sähköeriste ruuvattuna alustaan Lämpösuojus lähellä kuumaa pakoputkea Aerodynamiikan ja polttoainetehokkuuden parantamiseksi jotkin korkeajännitekaapelien osuudet sijaitsevat paneelien takana. Paneeleissa voi olla korkeajännitteestä varoittava kuvamerkki ( ), joka osoittaa kaapelien reitin. Korkeajännitekaap eli näkyvissä Ajoneuvon alustan kotelo Korkeajännitteestä varoittavat kuvamerkit 7

8 Hondan hybridimalleihin ei liity mitään epätavallisia vaaroja. Ajoneuvot ovat suoriutuneet hyvin tavanomaisissa törmäystesteissä, eikä etuosan, kylkien ja perän korkeajännitekomponentteihin ole tullut vaurioita. SYTTYVÄT NESTEET Bensiini-sähköhybridimalleilla on samat potentiaaliset tulipalo- ja rähjähdysvaarat kuin tavanomaisilla ajoneuvoilla. (Katso mallikohtaisilta sivuilta syttyviin nesteisiin liittyviä ominaisuuksia.) LAUKEAMATTOMAT TURVATYYNYT JA TURVAVYÖN KIRISTIMET Noudata suositeltavaa menettelyä mahdollisten turvatyynyn tai täyttöpumpun laukeamisesta johtuvien loukkaantumisten välttämiseksi. Kaikissa Hondan hybridiajoneuvoissa on edessä turvatyynyt ja etuistuinten turvavyön kiristimet. Kaikissa paitsi Insightin vuosimalleissa on turvatyynyt edessä. Kaikissa myöhemmissä Civic-malleissa, vuosien Insight- ja CR-Z-malleissa sekä vuosien Jazz-malleissa on sivuissa turvatyynyverhot. Kaikissa näissä järjestelmissä on pyrotekniset laitteet, joiden poiskytkeytymisaika on 3 minuuttia. Kuten kaikissa muissakin turvatyynyllä varustetuissa ajoneuvoissa, laukeavan etu- tai sivuturvatyynyn iskeytyminen tai poiskytkeytyvään täyttöpumppuun osuminen voi johtaa kohtalaiseen tai vakavaan loukkaantumiseen. Vammoja voi syntyä myös laukeavan turvatyynyverhon iskeytymisestä tai turvavyön kiristimen äkillisestä aktivoitumisesta. Loukkaantumisriskin vähentämiseksi poiskytkemisen aikana on suositeltavaa toimia seuraavasti: Pysy etäällä laukeamattoman etuturvatyynyn reitiltä äläkä asetu ohjauspyörän tai kojelaudan keskilinjalle etuturvatyynyjen sisään asettamisen hetkellä. Älä työnnä kättäsi C-takapylvään sisään CR-Z-mallissa, vuoden 2006 Civicmalleissa ja sitä uudemmissa, vuosien Insight-malleissa ja vuosien Jazz-malleissa, koska sivuturvatyynyjen täyttöpumppuja säilytetään sen sisällä. Muista, että äärimmäinen kuumuus ( ºC, ºF) voi aiheuttaa turvatyynyn täyttymisen. 8

9 SÄHKÖISKUN VAARA Suojaamaton kontakti jännitteellisten korkeajännitekomponenttien kanssa voi aiheuttaa vakavan loukkaantumisen tai jopa kuoleman. Hondan hybridimallien aiheuttama sähköisku on kuitenkin erittäin epätodennäköinen seuraavista syistä: Jännitteelliset kaapelit Kosketus akkumoduuliin tai muuhun akkukotelon sisällä olevaan komponenttiin voi tapahtua AINOASTAAN kotelon vaurioituessa ja komponenttien ollessa paljaina tai avattaessa kotelo ilman asianmukaisia varotoimia. Kosketus sähkömoottoriin voi tapahtua vasta vähintään yhden komponentin irrottamisen jälkeen. Virran kulku akusta moottoriin Jännitteelliset kaapelit Korkeajännitekaapelit ovat tunnistettavissa helposti niiden kirkkaasta oranssista väristä, joka auttaa välttämään niiden koskettamista. Virran kulku moottorista akkuun On myös tärkeää ymmärtää, missä tilanteissa korkeajännitekaapelit voivat mahdollisesti olla jännitteellisiä. Kaikki Hondan hybridimallit: Aina kun virta-avain on käännetty ON-asentoon ja moottori on käynnissä, korkeajänniteakku joko tuottaa virtaa sähkömoottoriin tai vastaanottaa sähkömoottorin tuottamaa virtaa. 9

10 Virran kulku akusta ilmastointilaitteen kompressoriin Jännitteelliset kaapelit Virta-avain OFFasennossa 2006-vuosimallin Civic Hybrid: Tässä mallissa korkeajänniteakku tuottaa sähköä myös ilmastointilaitteen kompressoriin sekä sähkömoottoriin. Jos siis virta-avain on ONasennossa, ilmastointilaite on kytkettynä toimintaan ja moottori on sammuksissa tyhjäkäynnin aumaattisen pysäytystoiminnon seurauksena (esim. liikennevaloissa), virta kulkee silti vielä kaapelien kautta ilmastointilaitteen kompressoriin. Kaikissa Hondan hybridimalleissa korkeajännitteisen virran syöttö KATKEAA virta-avaimen ollessa OFF-asennossa. Sähkövirta ei voi kulkea korkeajännitekaapeleihin virta-avaimen ollessa käännettynä OFF-asentoon. Kaapelit ILMAN jännitettä KORKEAJÄNNITTEISEN AKUN ELEKTROLYYTTI Korkeajänniteakun kennostossa oleva elektrolyytti ei ole nestemäistä, eikä siitä sen vuoksi aiheudu vaaraa. Kaikissa Hondan hybridimalleissa, paitsi vuoden 2013 CR-Z-mallissa, käytetään pieniä määriä erittäin alkalista nestemäistä elektrolyyttiä, joka on syövyttävää ihmisen kudoksille, korkeajännitteisten NiMHakkukennojen valmistukseen. Valmiissa kennoissa elektrolyytti on kuitenkin einestemäisessä muodossa ja tiiviisti eristetyssä kotelossa, joten vuodot ovat erittäin harvinaisia. Elektrolyytti ei ole myöskään syttyvää eikä räjähtävää, eikä siitä muodostu normaaleissa käyttöolosuhteissa eikä tulipalon syttyessä vaarallisia höyryjä tai huuruja. Vuoden 2013 CR-Z-hybridimallin litiumioniakun elektrolyytti on syttyvää ja syttyy palamaan, jos akkukotelo avataan murtamalla. Tämä aiheuttaa ympäristöön pääseviä kaasuja, jotka saattavat aiheuttaa ärsytystä sisäänhengitettäessä. Jos elektrolyyttiä vuotaa ulos, on suositeltavaa käyttää asianmukaisia silmä- ja ihosuojaimia. 12 V:N AKUN ELEKTROLYYTTI Vaarat, jotka aiheutuvat 12-volttisen akun elektrolyyttiin koskettamisesta, ovat samat kuin tavanomaisten henkilöautojen akkujen aiheuttamat vaarat. 10

11 Pelastuspalvelujen kanssa käymiemme keskustelujen perusteella suosittelemme, että ensiapuhenkilökunta noudattaa oman järjestönsä määrittämiä vakiotoimenpiteitä tilanteiden arvioimiseen ja potentiaalisten vaarojen suhteen toimimiseen. Suosittelemme myös Hondan hybridimalleihin liittyvän tietämyksemme perusteella, että henkilökunta noudattaa tässä luvussa esitettyjä menettelyjä. AUTOPALOT Vakiomenettely on suositeltava silloin, jos Hondan hybridiajoneuvo on tilanteessa, johon liittyy tulipalo. Hätäpalvelun henkilökunnan tulee olla tietoinen litiumioniakkuihin kohdistettavista toimenpiteistä. Hondan hybridiajoneuvon syttyminen palamaan ei aiheuta epätavallisia vaaroja. Jos vuoden 2013 CR-Z:n litiumioniakun kotelo jää liekkien peittoon tai jos lämpötila nousee yli 130 ºC:seen (266 ºF), kotelon paineenalennusventtiili aukeaa ja vähentää painetta, jolloin akun ei pitäisi räjähtää. Sisältö kuitenkin palaa, mistä aiheutuu ympäristöön kaasuja, jotka voivat aiheuttaa ärsytystä sisäänhengitettäessä. Palavan akun sammuttamiseksi valmistaja suosittelee runsasta määrää hiilidioksidia tai vettä. OSITTAIN TAI KOKONAAN UPONNUT AJONEUVO Ajoneuvo tulee vetää pois vesistöstä, jonka jälkeen korkeajännitteisen sähkövirran kulku tulee katkaista. Ajoneuvo tulee vetää ulos vesistöstä, jonka jälkeen on suoritettava alla kuvattu toimenpide, jolla estetään sähkövirran kulku korkeajännitekaapelien läpi. Ajoneuvon koriin tai runkoon koskettaminen ei aiheuta sähköiskuvaaraa vedessä eikä maalla. SÄHKÖVIRRAN KULUN ESTÄMINEN KORKEAJÄNNITEKAAPELIEN LÄPI Ennen kuin Hondan hybridiajoneuvosta yritetään pelastaa matkustajia tai ajoneuvoa yritetään siirtää sähkövirran kulku sähkömoottorista tai akkumoduulista korkeajännitekaapeleihin tulee estää. Sähkövirran katkaisemiseen on olemassa kaksi suositeltavaa menettelyä. Ne on esitelty seuraavilla sivuilla. 11

12 PARAS MENETTELY KORKEAJÄNNITTEISEN SÄHKÖVIRRAN KATKAISEMISEKSI (KAIKKI MALLIT) KÄÄNNÄ VIRTA-AVAIN OFF-ASENTOON. Kun virta-avain käännetään OFF-asentoon, sähkön kulku kaikkiin kaapeleihin katkeaa. Tällä yksinkertaisella toimenpiteellä sammutetaan bensiinimoottori ja sähkömoottori ja katkaistaan sähkö korkeajännitejärjestelmän ohjaimista. Näin estetään sähkövirran kulku kaapeleihin. Näin myös kytketään virta pois turvatyynyistä ja turvavöiden kiristimistä. Virta-avaimen OFF-asentoon kääntämisen jälkeen avain tulee vetää irti, jotta autoa ei voida käynnistää tahattomasti. TOISEKSI PARAS MENETTELY KORKEAJÄNNITTEISEN SÄHKÖVIRRAN KATKAISEMISEKSI (KAIKKI MALLIT PAITSI VUOSIEN INSIGHT, CR-Z JA VUOSIEN JAZZ) KATKAISE 12 VOLTIN AKUN MOLEMMAT MIINUSJOHDOT JA IRROTA PÄÄSULAKE. Katkaisemalla 12 voltin akun miinusjohdot ja poistamalla pääsulake sammutetaan bensiinimoottori ja sähkömoottori ja katkaistaan korkeajännitejärjestelmän ohjaimiin kulkeva virta. Näin estetään virran kulku kaapeleihin. Näin myös kytketään virta pois turvatyynyistä ja turvavöiden kiristimistä. 12

13 1. Paikanna 12-volttinen akku ja katkaise miinusjohdot sivuleikkureilla. Miinusjohdot 2. Paikanna sulakerasia konepellin alta ja irrota sen kansi. (Katso sulakerasian sijainti mallikohtaisilta sivuilta.) 3. Paikanna pääsulake katsomalla sulakerasian kannen päällä tai sisäpinnassa olevaa kaaviota. (Kuvassa on esimerkkinä vuosien Insightin sulakerasia. Katso valokuvia muista malleista mallikohtaisilta sivuilta.) Pääsulake Sulakerasian kansi 4. Ruuvaa irti pääsulake käyttämällä ristipääruuvitalttaa ja poista se rasiasta. (Esimerkissä on näytetty vuosien Civicin hybridimallin pääsulakkeen ruuvit. Katso muiden mallien vastaavat sijaintipaikat mallikohtaisilta sivuilta.) Pääsulakkeiden ruuvit HUOMIO: Ellei jompikumpi moottorin sammuttamismenettely ja korkeajännitekaapelien sähkövirran katkaisutoimenpide ole mahdollinen, ole erittäin varovainen: älä leikkaa kaapeleita äläkä koske vaurioituneisiin kaapeleihin, koska niissä saattaa edelleen olla jännitettä. 13

14 TOISEKSI PARAS MENETTELY KORKEAJÄNNITTEISEN SÄHKÖVIRRAN KATKAISEMISEKSI (VUOSIEN INSIGHT, CR- Z JA VUOSIEN JAZZ) KATKAISE ENSIN 12 VOLTIN AKUN MIINUSJOHTO JA SITTEN KATKAISE DC- DC-MUUNTIMEN JOHTO TAI KYTKE SE IRTI PLUSNAVASTA. Katkaisemalla 12 voltin akun miinusjohto ja katkaisemalla tai kytkemällä irti DC-DCmuuntimen johto sammutetaan bensiinimoottori ja sähkömoottori ja estetään virran kulku korkeajännitejärjestelmän ohjaimiin. Näin estetään sähkövirran kulku korkeajännitekaapeleihin ja kytketään virta pois turvatyynyistä ja turvavöiden kiristimistä. 1. Paikanna 12-volttinen akku ja katkaise akun miinusjohto. Akun miinusjohto 2. Paikanna akun plusnapa ja poista kansi. Akun plusnapa 14

15 3. Katkaise tai kytke irti DC-DC-muuntimen johto. DC-DC-muuntimen johdon liitäntä MATKUSTAJIEN PELASTAMINEN Jos matkustajien pelastamiseen tarvitaan leikkaavia tai levittäviä laitteita, henkilökunnan on pysyttävä seuraavilla sivuilla suositeltujen turva-alueiden sisällä. HONDAN HYBRIDIMALLIN SIIRTÄMINEN JA HINAAMINEN Jos vaurioitunutta ajoneuvoa on siirrettävä lyhyen matkaa (esim. tien pientareelle), ja auto voi edelleen vieriä maalla, helpoin tapa on kytkeä vaihde vapaalle ja työntää ajoneuvoa käsin. Jos ajoneuvo on kuljetettava pois onnettomuuspaikalta, tähän tulee käyttää lavakuorma-autoa, jos ajoneuvo saattaa vaatia korjausta. Ellei lava-autoa ole saatavilla, ajoneuvoa tulee hinata pyöriä nostavalla laitteella siten, että etupyörät pysyvät irti maasta. Hinaukseen ei tule käyttää hinausketjun tyyppistä hinausvälinettä, ellei auto ole vaurioitunut niin, ettei sitä voida enää korjata. 15

16 INSIGHT Hybridin merkki Insightin vuosimallit ovat kahden hengen autoja, joissa on silminnähtävä aerodynaaminen muotoilu ja matalat takalokasuojat. Hybridimallin merkki sijaitsee vuosimallista riippuen joko auton vasemmalla tai oikealla puolella. TÄRKEIMMÄT OSAT Polttoaineputket Polttoainetankki Moottori Sähkömoottori Vaihteisto Konepellin alla oleva sulakerasia Korkeajännitekaapelit Korkeajänniteakun kotelo Konepellin alla oleva sulakerasia Korkeajänniteakun kotelo Moottori, sähkömoottori ja vaihteisto Korkeajännitekaapelit Polttoainetankki 16

17 SYTTYVÄT NESTEET TURVATYYNYT JA TURVAVYÖN KIRISTIMET Polttoainesäiliön tilavuus: 40 litraa Moottoriöljy: 3,0 litraa Etuturvatyynyt: VAIN kuljettajalla ja etumatkustajalla Turvavyön kiristimet: VAIN kuljettajalla ja etumatkustajalla Vaihteistoöljy: CVT-vaihteisto: 3,2 litraa Manuaalinen: 1,5 litraa PÄÄSULAKKEEN SIJAINTI Pääsulakkeiden ruuvit KONEPELLIN ALLA OLEVAT OSAT Moottori Konepellin alla oleva sulakerasia Sähkömoottori TURVA-ALUE 17

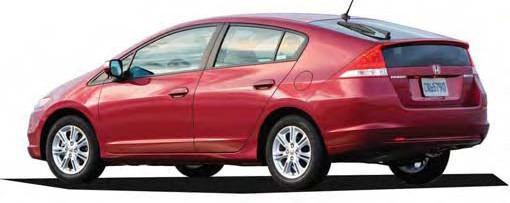

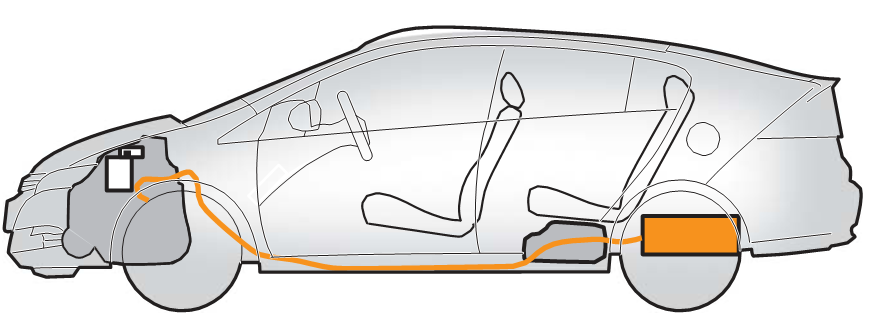

18 INSIGHT Hybridikilpi Vuosimallien Insight on 5-ovinen 5 hengen ajoneuvo. Ajoneuvon perässä oikealla puolella on hybridimallin merkki. TÄRKEIMMÄT OSAT Korkeajännitekaapelit Polttoainetankki Moottori Sähkömoottori Vaihteisto Akun plusnapa Polttoaineputket Korkeajänniteakun kotelo Akun plusnapa Moottori, sähkömoottori ja vaihteisto Korkeajännitekaapelit Polttoainetankki Korkeajänniteakun kotelo 18

19 SYTTYVÄT NESTEET TURVATYYNYT JA TURVAVYÖN KIRISTIMET Polttoainesäiliön tilavuus: 40 litraa Moottoriöljy: 3,6 litraa Vaihteistoöljy: 5,2 litraa Etuturvatyynyt: VAIN kuljettajalla ja etumatkustajalla Turvavyön kiristimet: VAIN kuljettajalla ja etumatkustajalla Sivuturvatyynyt: VAIN kuljettajalla ja etumatkustajalla Turvatyynyverhot: kuljettajalla ja etumatkustajalla ja uloimmilla takamatkustajilla AKUN PLUSNAPA KONEPELLIN ALLA OLEVAT OSAT DC-DC-muuntimen johdon liitäntä Moottori Akun plusnapa Sähkömoottori TURVA-ALUE Sivuturvaverhojen täyttöpumput 19

20 CIVIC HYBRID Hybridikilpi tai -merkki Civic Hybrid näyttää ulkoisesti lähes samanlaiselta kuin perinteinen Civic. Etsi hybridikilpeä tai -merkkiä auton oikealta tai vasemmalta puolelta takaosasta kuvassa osoitetulta korkeudelta. TÄRKEIMMÄT OSAT Korkeajännitekaapelit Moottori Sähkömoottori Vaihteisto Konepellin alla oleva sulakerasia Polttoaineputket Polttoainetankki Korkeajänniteakun kotelo Konepellin alla oleva sulakerasia Korkeajänniteakun kotelo Moottori, sähkömoottori ja vaihteisto Korkeajännitekaapelit Polttoainetankki 20

21 SYTTYVÄT NESTEET TURVATYYNYT JA TURVAVYÖN KIRISTIMET Polttoainesäiliön tilavuus: 50 litraa Moottoriöljy: 3,0 litraa Vaihteistoöljy: Etuturvatyynyt: VAIN kuljettajalla ja etumatkustajalla Turvavyön kiristimet: VAIN kuljettajalla ja etumatkustajalla Sivuturvatyynyt: VAIN kuljettajalla ja etumatkustajalla CVT-vaihteisto: 3,2 litraa Manuaalinen: 1,5 litraa KONEPELLIN ALLA OLEVAT OSAT PÄÄSULAKKEEN SIJAINTI Konepellin alla oleva sulakerasia Moottori Sähkömoottori Pääsulakkeiden ruuvit TURVA-ALUE 21

22 CIVIC HYBRID Hybridikilpi Vuosimallien Civic Hybrid on pääpiirteiltään samanlainen kuin perinteinen 4-ovinen Civic Saloon. Näiden ajoneuvojen perässä oikealla puolella lukee sana "Hybrid". TÄRKEIMMÄT OSAT Ilmastointilaitteen kompressori Korkeajännitekaapelit Sähkömoottori Konepellin alla oleva sulakerasia Polttoaineputket Polttoainetankki Korkeajänniteakun kotelo Konepellin alla oleva sulakerasia Korkeajänniteakun kotelo Moottori, sähkömoottori ja vaihteisto Korkeajännitekaapelit Polttoainetankki 22

23 SYTTYVÄT NESTEET TURVATYYNYT JA TURVAVYÖN KIRISTIMET Polttoainesäiliön tilavuus: 50 litraa Moottoriöljy: 3,8 litraa Vaihteistoöljy: 5,1 litraa Etuturvatyynyt: VAIN kuljettajalla ja etumatkustajalla Turvavyön kiristimet: VAIN kuljettajalla ja etumatkustajalla Sivuturvatyynyt: VAIN kuljettajalla ja etumatkustajalla Turvatyynyverhot: kuljettajalla ja etumatkustajalla ja uloimmilla takamatkustajilla KONEPELLIN ALLA OLEVAT OSAT PÄÄSULAKKEEN SIJAINTI Moottori Sähkömoottori Konepellin alla oleva sulakerasia Pääsulakkeiden ruuvit TURVA-ALUE Sivuturvaverhojen täyttöpumput 23

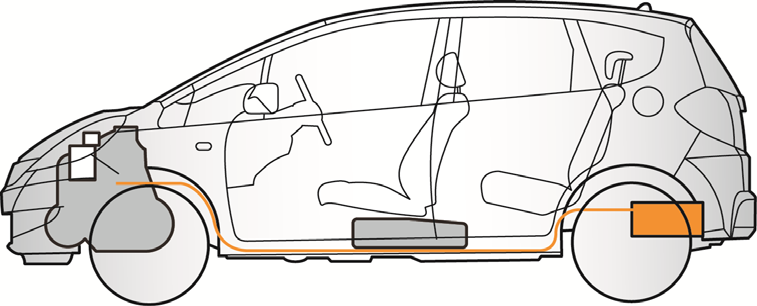

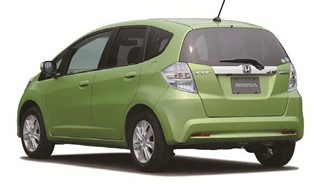

24 JAZZ HYBRID Hybridikilpi Vuoden 2012 Jazz Hybrid on käytännöllinen 5-ovinen viistoperämalli. TÄRKEIMMÄT OSAT Hybridimallin merkki sijaitsee ajoneuvon perässä oikealla puolella. Korkeajännitekaapelit Moottori Sähkömoottori Akun plusnapa Polttoaineputket Polttoainetankki Korkeajänniteakun kotelo Akun plusnapa Moottori, sähkömoottori ja vaihteisto Korkeajännitekaapelit Polttoainetankki Korkeajänniteakun kotelo 24

25 SYTTYVÄT NESTEET TURVATYYNYT JA TURVAVYÖN KIRISTIMET Polttoainesäiliön tilavuus: 40 litraa Moottoriöljy: 3,6 litraa Vaihteistoöljy: 5,3 litraa Etuturvatyynyt: VAIN kuljettajalla ja etumatkustajalla Turvavyön kiristimet: VAIN kuljettajalla ja etumatkustajalla Sivuturvatyynyt: VAIN kuljettajalla ja etumatkustajalla Turvatyynyverhot: kuljettajalla ja etumatkustajalla ja uloimmilla takamatkustajilla KONEPELLIN ALLA OLEVAT OSAT AKUN PLUSNAPA Moottori Sähkömoottori Akun plusnapa DC-DC-muuntimen johdon liitäntä TURVA-ALUE Sivuturvaverhojen täyttöpumput 25

26 VUOSIEN CR-Z-MALLIN TUNNISTAMINEN Hybridikilpi Vuosien CR-Z on kaksiovinen urheiluauto. Hybridimallin merkki sijaitsee ajoneuvon perässä oikealla puolella. TÄRKEIMMÄT OSAT Korkeajännitekaapelit Korkeajänniteakun kotelo Moottori Sähkömoottori Vaihteisto Akun plusnapa Polttoaineputket Polttoainetankki Moottori, sähkömoottori ja vaihteisto Korkeajänniteakun kotelo Akun plusnapa Korkeajännitekaapelit Polttoainetankki 26

27 SYTTYVÄT NESTEET TURVATYYNYT JA TURVAVYÖN KIRISTIMET Polttoainesäiliön tilavuus: 40 litraa Moottoriöljy: 3,6 litraa Manuaalinen: 1,4 litraa Etuturvatyynyt: VAIN kuljettajalla ja etumatkustajalla Turvavyön kiristimet: VAIN kuljettajalla ja etumatkustajalla Sivuturvatyynyt: VAIN kuljettajalla ja etumatkustajalla Turvatyynyverhot: kuljettajalla, etumatkustajalla ja uloimmilla takamatkustajilla KONEPELLIN ALLA OLEVAT OSAT AKUN PLUSNAPA Moottori Sähkömoottori DC-DCmuuntimen Akun plusnapa johto TURVA-ALUE 27
