1 Asennusratkaisuja Nordtestmenetelmän NT VVS 129 ja ruotsalaisten vesiasennusnormien (Branschreglerna Säker Vatteninstallation) mukaan Nordtest NT VVS 129 katsotaan olevan LVI-alan vaativin testi. Yhteisen pohjoismaisen testausmenetelmän ainutlaatuisuus on, että siinä ei testata ainoastaan osia vaan koko järjestelmiä. Nordtest-menetelmä huomioi sekä järjestelmäratkaisun että mukaan kuuluvien osien materiaalin. Menetelmän vaatimuksina ovat putkien vaihdettavuus, selvästi havaittavat vuodot sekä jakotukkikaappien tehokas viemäröinti. Menetelmän vaatimuksiin kuuluu myös kiinnitetyt seinäläpiviennit ja saumattomat järjestelmät. Testausmenetelmä syntyi mm. pohjoismaisten vakuutusyhtiöiden, toimialajärjestöjen ja valmistajien välisenä yhteistyönä. Seuraavilla sivuilla esitellään LK Universal -käyttövesijärjestelmän asennusratkaisuja, jotka on suunniteltu ruotsalaisten toimialanormien Branschregler Säker Vatteninstallation mukaan ja hyväksytty Nordtestmenetelmän NT VVS 129 Huom! NT VVS 129 koskee ainoastaan putki putkessa -rakenteista 16 mm LK PE-X -putkea. Sisältö LK Seinäläpivientikaari Grip asennettu seinäkiskoon LK Seinäläpivientikaari Grip asennettu takaa välipuuhun LK Seinäläpivientikaari Grip asennettu LK Lukituspellin Grip kanssa välipuuhun, kun takimmainen seinä on paikallaan LK Putki putkessa märkätilojen seinään, jossa keraamiset laatat LK Putki putkessa märkätilojen seinään, jossa keraamiset laatat ja kansainvälisen standardin mukainen sekoittajakiinnike LK Putki putkessa märkätilojen seinään, jossa muovimatto ja ruotsalaisen standardin mukainen sekoittajakiinnike/seinäläpivientilevy LK Putki putkessa märkätilojen seinään, jossa muovimatto ja kansainvälisen standardin mukainen sekoittajakiinnike LK Hanakulmarasia asennettu välipuuhun LK Hanakulmarasia kahdelle putkelle asennettu välipuuhun LK Hanakulmarasia putken läpivienti märkätilojen seinään, jossa muovimatto LK Hanakulmarasia putken läpivienti märkätilojen seinään, jossa keraamiset laatat Keittiösekoittajan asennus LK Jatkomuhvi LK Jakotukkikaappi UNI FI.29.C

2 LK Seinäläpivientikaari Grip asennettu seinäkiskoon Seinäpalkki väh. 70 mm LK Seinäkisko 160 Mini, tuote nro LK Seinäkisko 40, tuote nro , LK Seinäkisko 150, tuote nro , LK Seinäkisko 160, tuote nro LK Seinäläpivientikaari Grip tuotenro LK Universalputki ja suojaputki katkaistaan niin, että ne ovat vähintään 100 mm valmiista seinästä Seinäläpivientikaari lukitsee seinäkiskon kiinnikkeellä Seinäläpivientikaari katkaistaan tarvittaessa seinälevyn tasalle Työvaiheet: Asenna LK Seinäkisko palkkien väliin. Kiinnitä LK Seinäläpivientikaari Grip seinäkiskoon niin, että lukitus napsahtaa. Tee putkitus ja kiinnitä suojaputki LK Naulakannakkeilla tai LK Kiinnityslevyillä. LK Käyttövesijärjestelmä 16 mm PE-X putki putkessa -rakenteella on hyväksytty NT VVS 129 FI.29.C

3 LK Seinäläpivientikaari Grip asennettu takaa välipuuhun Etupuolella: LK Universalputki ja suojaputki katkaistaan niin, että ne ovat vähintään 100 mm valmiista seinästä Ruuvaa kiinni seinäläpivientikaari kolmella ruuvilla (ei tule mukana) LK Seinäläpivientikaari Grip vaatii vähintään 70 mm seinätilan Välipuuhun porataan 32 mm reikä Seinälevy Työvaiheet: Poraa 32 mm:n reikä välipuuhun. Asenna LK Seinäläpivientikaari Grip välipuuhun kolmella ruuvilla (ei tule mukana). Tee putkitus ja kiinnitä suojaputki LK Naulakannakkeilla tai LK Kiinnityslevyillä. LK Käyttövesijärjestelmä 16 mm PE-X putki putkessa -rakenteella on hyväksytty NT VVS 129 FI.29.C

4 LK Seinäläpivientikaari Grip asennettu LK Lukituspellin Grip kanssa välipuuhun, kun takimmainen seinä on paikallaan LK Seinäläpivientikaari Grip vaatii väh. 70 mm tilan seinässä Etupuolella: LK Universalputki ja suojaputki katkaistaan niin, että ne ovat vähintään 100 mm valmiista seinästä Paina lukituspeltiä kunnes se ottaa kiinni välipuuhun. Tarkista, että kaari on kunnolla kiinni. Välipuuhun porataan 32 mm:n reikä Seinälevy Työvaiheet: Poraa 32 mm:n reikä välipuuhun. Paina seinäläpivientikaari välipuuhun, kunnes ruuvilaippa tulee vastaan. Aseta LK Lukituspelti Grip seinäläpivientikaaren kaulan yli välipuuhun asti. Tarkista, että kaari on kunnolla kiinni. Tee putkitus ja kiinnitä suojaputki LK Naulakannakkeilla tai LK Kiinnityslevyillä. LK Käyttövesijärjestelmä 16 mm PE-X putki putkessa -rakenteella on hyväksytty NT VVS 129 FI.29.C

5 LK Putki putkessa märkätilojen seinään, jossa keraamiset laatat Seinälevy ja tiivistyskerros Keraamiset laatat Huom! Jos tiivistyskerros keraamisten laattojen alla on muovimatto, tiivistyskalvo liimataan muovimattoon. LK Tiivistyskalvo, Tuote nro Seinän ruuvireiät täytetään silikonilla LK Universalputki ja suojaputki katkaistaan sekoittajakiinnikkeen/seinäläpivientilevyn asennusohjeen mukaan LK Läpivientikaulus tasainen asennetaan niin, että laippa on tasaisesti keraamisten laattojen alla Sekoittajakiinnike tai seinäläpivientilevy asennetaan mukana tulevan asennusohjeen mukaan Esimerkkinä on LK Tiivistyskalvon, LK Läpivientikauluksen ja sekoittajakiinnikkeen tai seinäläpivientilevyn asennus LK Putki putkessa -järjestelmään LK Seinäläpivientikaaren Grip kanssa. LK Tiivistyskalvoja on saatavilla LK:lta, mutta tiivistysurakoitsijan tulee suorittaa asennus sekä vastata tiivistyskerroksen tartuntakyvystä ruotsalaisten toimialasäännösten BBV 10:1 LK Käyttövesijärjestelmä 16 mm PE-X putki putkessa -rakenteella on hyväksytty NT VVS 129 FI.29.C

6 LK Putki putkessa märkätilojen seinään, jossa keraamiset laatat ja kansainvälisen standardin mukainen sekoittajakiinnike Seinälevy ja tiivistyskerros Keraamiset laatat HUOM! Jos keraamisten laattojen alla oleva tiivistyskerros on muovimatto, tiivistyskalvo liimataan muovimattoon LK Tiivistyskalvo tuote nro LK Läpivientikaulus asennetaan niin, että laippa on tasaisesti päällystettä kohden LK Universalputki ja suojaputki katkaistaan sekoittajakiinnikkeen asennusohjeen mukaan Seinän ruuvinreiät täytetään silikonilla LK Sekoittajakiinnike 1-reikäinen, tuotenro , jossa tiivistys seinää vasten. Ylivuotoputken tulee laskea alaspäin. Esimerkkinä on LK Tiivistyskalvon, LK Läpivientikauluksen ja sekoittajakiinnikkeen tai seinäläpivientilevyn asennus LK Putki putkessa -järjestelmään LK Seinäläpivientikaaren Grip kanssa. LK Tiivistyskalvoja on saatavilla LK:lta, mutta tiivistysurakoitsijan tulee suorittaa asennus sekä vastata tiivistyskerroksen tartuntakyvystä ruotsalaisten toimialasäännösten BBV 10:1 LK Käyttövesijärjestelmä 16 mm PE-X putki putkessa -rakenteella on hyväksytty NT VVS 129 FI.29.C

7 Asennusratkaisuja Nordtestmenetelmän NT VVS 129 ja ruotsalaisten vesiasennusnormien mukaan LK Putki putkessa märkätilojen seinään, jossa muovimatto ja ruotsalaisen standardin mukainen sekoittajakiinnike/seinäläpivientilevy Seinälevy Muovimatto LK Universalputki ja suojaputki katkaistaan sekoittajakiinnikkeen /seinäläpivientilevyn asennusohjeiden mukaan Reiät peitetään esim. AquaTät-tiivistysaineella LK Läpivientikaulus tasainen, Tuote nro , asennetaan niin, että laippa on tasaisesti muovimattoa vaste LK Sekoittajakiinnike tai LK Seinäläpivientilevy asennetaan mukana seuraavan asennusohjeen mukaan Esimerkkinä on LK Läpivientikauluksen ja sekoittajakiinnikkeen tai seinäläpivientilevyn asennus LK Putki putkessa -järjestelmään LK Seinäläpivientikaaren Grip kanssa. Seinässä, jossa muovipäällyste toimii sekä tiivistys- että päällystekerroksena, sekoittajakiinnike tai tarkoituksenmukainen seinäläpivientilevy voi toimia putkiläpiviennin ja seinän tiivistyskerroksen välisenä tiivistyksenä. Tässä tapauksessa muovimatto toimii tiivistyskerroksena, minkä takia tiivistysurakoitsijan tulee tiivistää suojaputken ja muovimaton väli huolellisesti ruotsalaisten toimialasäännösten BBV 10:1 LK Käyttövesijärjestelmä 16 mm PE-X putki putkessa -rakenteella on hyväksytty NT VVS 129 FI.29.C

8 Asennusratkaisuja Nordtestmenetelmän NT VVS 129 ja ruotsalaisten vesiasennusnormien mukaan LK Putki putkessa märkätilojen seinään, jossa muovimatto ja kansainvälisen standardin mukainen sekoittajakiinnike Seinälevy Muovimatto Reiät peitetään esim. AquaTät-tiivistysaineella LK Läpivientikaulus tasainen, Tuote nro , asennetaan niin, että laippa on tasaisesti muovimattoa vasten LK Universalputki ja suojaputki katkaistaan sekoittajakiinnikkeen asennusohjeiden mukaan LK Sekoittajakiinnike yksinkertainen, Tuote nro , jossa seinätiiviste. Kuivatusreikä suunnataan alaspäin Esimerkkinä on LK Läpivientikauluksen ja 1-reikäisen LK Sekoittajakiinnikkeen asennus LK Putki putkessa -järjestelmään LK Seinäläpivientikaaren Grip kanssa. Tässä tapauksessa muovimatto toimii tiivistyskerroksena, minkä takia tiivistysurakoitsijan tulee tiivistää suojaputken ja muovimaton väli huolellisesti ruotsalaisten toimialasäännösten BBV 10:1 LK Käyttövesijärjestelmä 16 mm PE-X putki putkessa -rakenteella on hyväksytty NT VVS 129 8

9 LK Hanakulmarasia asennettu välipuuhun LK Hanakulmarasia, kiinnitetään välipuuhun kuudella ruuvilla Välipuu mm Seinäpalkki väh. 70 mm Työvaiheet Asenna välipuu palkkien väliin. Ruuvaa LK Hanakulmarasia kiinni sopivaan paikkaan. Tee putkitus ja kiinnitä suojaputki LK Naulakannakkeilla tai LK Kiinnityslevyillä. LK Käyttövesijärjestelmä 16 mm PE-X putki putkessa -rakenteella on hyväksytty NT VVS 129 9

10 LK Hanakulmarasia kahdelle putkelle asennettu välipuuhun LK Hanakulmarasia UNI kahdelle putkelle, ruuvataan välipuuhun kahdella ruuvilla Seinäpalkki väh. 45 mm Välipuu 22 väh. 70 mm Keraamiset laatat Työvaiheet Asenna välipuu palkkien väliin. Kiinnitä kahden putken LK Hanakulmarasia välipuuhun. Ruuvaa LK Hanakulmarasia kiinni LK Hanakulmarasian kiinnikkeeseen. Tee putkitus ja kiinnitä suojaputki LK Naulakannakkeilla tai LK Kiinnityslevyillä. LK Käyttövesijärjestelmä 16 mm PE-X putki putkessa -rakenteella on hyväksytty NT VVS

11 Asennusratkaisuja Nordtestmenetelmän NT VVS 129 ja ruotsalaisten vesiasennusnormien mukaan LK Hanakulmarasia putken läpivienti märkätilojen seinään, jossa muovimatto Seinälevy Seinäläpivienti katkaistaan valmiin seinän tasalle ja tiivistetään silikonilla muovimattoa vasten. Läpivientiä varten porataan 50 mm reikä. Muovimatto LK Liitäntäkytkin, Tuote nro , , tai tiivistyksellä seinää vasten. Kierreliitos hanakulmarasian kulmanippaan tiivistetään pellavalla ja kierretahnalla. Esimerkkinä on seinäläpivientilevyn sisältävän LK Liitäntäkytkimen asennus LK Putki putkessa -järjestelmään LK Hanakulmarasian kanssa. Seinässä, jossa muovimatto toimii sekä tiivistys- että päällystekerroksena, sekoittajakiinnike tai tarkoituksenmukainen seinäläpivientilevy voi toimia putkiläpiviennin ja seinän tiivistyskerroksen välisenä tiivistyksenä. Tässä tapauksessa muovimatto toimii tiivistyskerroksena, minkä takia tiivistysurakoitsijan tulee tiivistää hanakulmarasian ja muovimaton väli huolellisesti ruotsalaisten toimialasäännösten BBV 10:1 LK Käyttövesijärjestelmä 16 mm PE-X putki putkessa -rakenteella on hyväksytty NT VVS

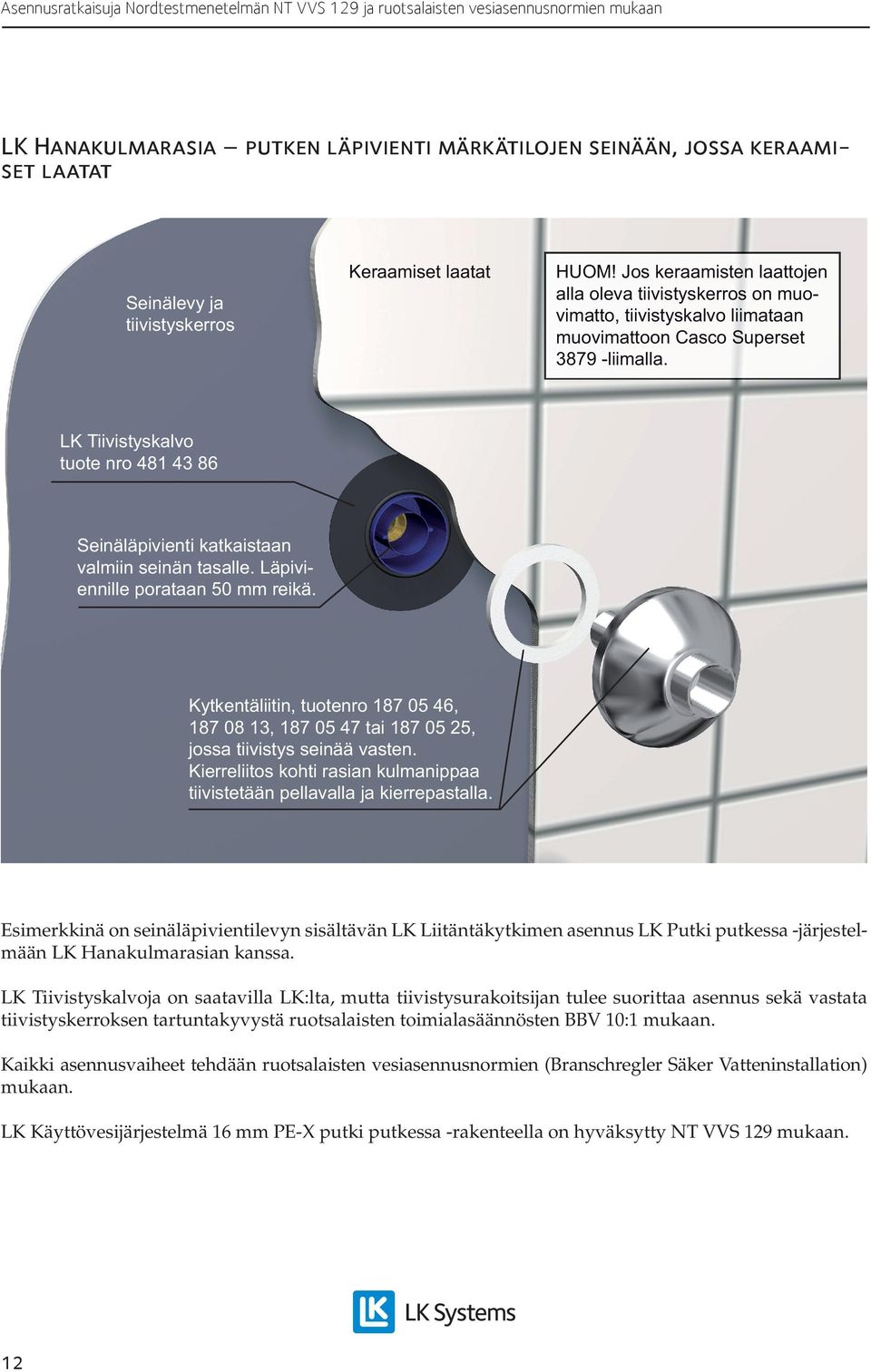

12 LK Hanakulmarasia putken läpivienti märkätilojen seinään, jossa keraamiset laatat Seinälevy ja tiivistyskerros Keraamiset laatat HUOM! Jos keraamisten laattojen alla oleva tiivistyskerros on muovimatto, tiivistyskalvo liimataan muovimattoon Casco Superset liimalla. LK Tiivistyskalvo tuote nro Seinäläpivienti katkaistaan valmiin seinän tasalle. Läpiviennille porataan 50 mm reikä. Kytkentäliitin, tuotenro , , tai , jossa tiivistys seinää vasten. Kierreliitos kohti rasian kulmanippaa tiivistetään pellavalla ja kierrepastalla. Esimerkkinä on seinäläpivientilevyn sisältävän LK Liitäntäkytkimen asennus LK Putki putkessa -järjestelmään LK Hanakulmarasian kanssa. LK Tiivistyskalvoja on saatavilla LK:lta, mutta tiivistysurakoitsijan tulee suorittaa asennus sekä vastata tiivistyskerroksen tartuntakyvystä ruotsalaisten toimialasäännösten BBV 10:1 LK Käyttövesijärjestelmä 16 mm PE-X putki putkessa -rakenteella on hyväksytty NT VVS

13 Keittiösekoittajan asennus Keittiösekoittaja, jossa liitosputki kuparista Keittiösekoittaja, jossa liitosputki PEX-putkea Soft-pex Astianpesukoneen liitäntä LK PE-X Universalputki Astianpesukoneen liitäntä LK PE-X- ja PAL Universalputki Laajenemisvara Laajenemisvara Keittiösekoittajat, jossa on liitosputki kupariputkesta, kannakoidaan mahdollisimman lähelle liitintä ja liitäntäjohtoa. Keittiösekoittajassa, jossa on liitosputki PEX-putkesta, liitosputki kannakoidaan mahdollisimman lähelle liitintä. Kaikki asennusvaiheet tehdään ruotsalaisten vesiasennusnormien (Branschregler Säker Vatteninstallation) LK Käyttövesijärjestelmä 16 mm PE-X putki putkessa -rakenteella on hyväksytty NT VVS
