1 STEELEX GROUP HIGH QUALITY AIRCRAFT HEATERS

2 High quality aircraft heater Y L E I S T I E T O J A STEELEX E42, E75, D120 Kungsängenissä, Tukholmasta luoteeseen kehitetään, suunnitellaan ja valmistetaan sekä sähköisiä että dieselkäyttöisiä korkealaatuisia lentokonelämmittimiä. Sähköisiä lämmittimiä on kaksi eri mallia. E42 42kW:n teholla ja E75 75 kw:n teholla. Lisätietoja sivuilla 4 5. Diesel-käyttöinen lämmitin on 120kW:n D120-malli. Lisätietoja sivuilla 6 7. Sisältö: sivu Yleistietoja 2 Uusi malli & lisävarusteet 3 Steelex E42, E Steelex D Koulutus 8 Yhteystiedot 8 Steelex D120 K O R K E A L A A T U I N E N Kaikki Nordic Heaterin valmistamat lämmittimet tunnetaan korkeasta laadustaan. Sekä alusta että runko on valmistettu ruostumattomasta teräksestä. Steelex Heater on tehokas lentokonelämmitin, joka toimii ankarissa ilmastoissa ja sopii yhtä hyvin pienille lentokoneille, rahtikoneille kuin jumbojeteille. Niitä voidaan käyttää myös varastojen lämmittämiseen armeijasektorilla ja teollisuudessa. Lämmittimiä myydään joka puolella maailmaa.. 2

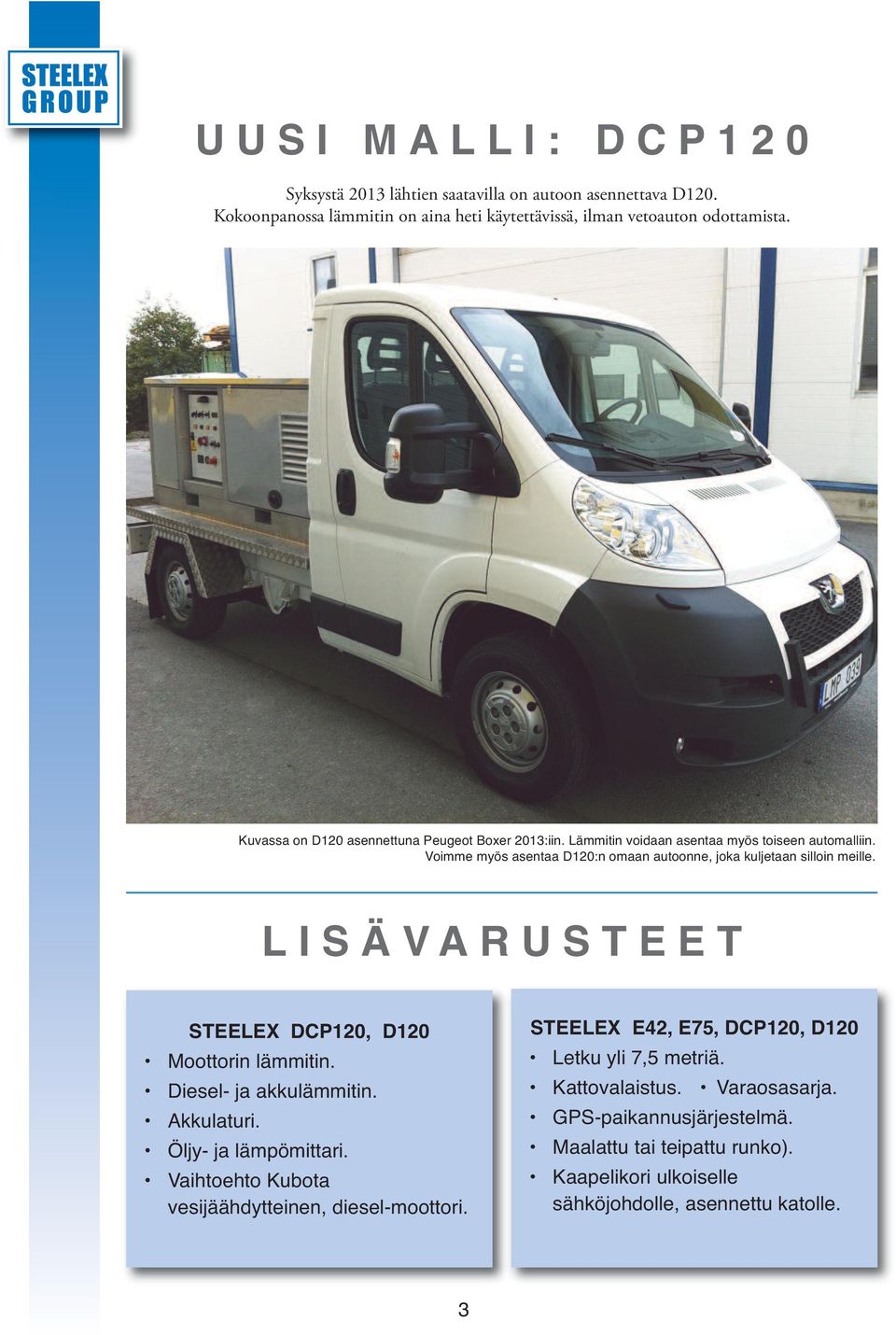

3 U U S I M A L L I : D C P Syksystä 2013 lähtien saatavilla on autoon asennettava D120. Kokoonpanossa lämmitin on aina heti käytettävissä, ilman vetoauton odottamista. Kuvassa on D120 asennettuna Peugeot Boxer 2013:iin. Lämmitin voidaan asentaa myös toiseen automalliin. Voimme myös asentaa D120:n omaan autoonne, joka kuljetaan silloin meille. L I S Ä V A R U S T E E T STEELEX DCP120, D120 Moottorin lämmitin. Diesel- ja akkulämmitin. Akkulaturi. Öljy- ja lämpömittari. Vaihtoehto Kubota vesijäähdytteinen, diesel-moottori. STEELEX E42, E75, DCP120, D120 Letku yli 7,5 metriä. Kattovalaistus. Varaosasarja. GPS-paikannusjärjestelmä. Maalattu tai teipattu runko). Kaapelikori ulkoiselle sähköjohdolle, asennettu katolle. 3

4 STEELEX T E K N I S E T E42, E75 T I E D O T Lämmitin on varustettu vetotangolla ja etupyörällä, jossa on käsijarru, joka aktivoidaan vetotangolla. Virransyöttö puhaltimelle ja lämmitys tulee ulkoisen 5-nastaisen CEE-kontaktin kautta. Virtalähde Puhallin Puhallinnopeus Suorituskyky Lämpötila 50 Hz, 3-vaihe 400 V, 63 A (Malli E42), 125 A(Malli E75). Lämmityselementti 42 kw (Malli E42), 75 kw (Malli E75). Puhallin saa virtansa omasta sähkömoottorista, ja nopeutta ohjataan taajuusvaihtimella. Hallintapaneelista voidaan valita kaksi esiasetettua tilaa. Puhaltimen nopeus 1 = 70% saatavilla olevasta nopeudesta. Puhaltimen nopeus 2 = 100% saatavilla olevasta nopeudesta. 7,5-metrisellä ja 200mm halkaisijan ilmaletkulla liitettynä Boeing :een ilmanvirtaus on 4000 m³/tunnissa (Malli E42), 5000 m³/tunnissa (Malli E75). Paneelissa on kaksi esiasennettua tilaa. Korkeampi on 60 C (140 F) ja alempi 30 C (86 F). M I T A T STEELEX E42, E75 Pituus 1800 mm Leveys 1122 mm Korkeus 1070 mm Paino 330 kg 4

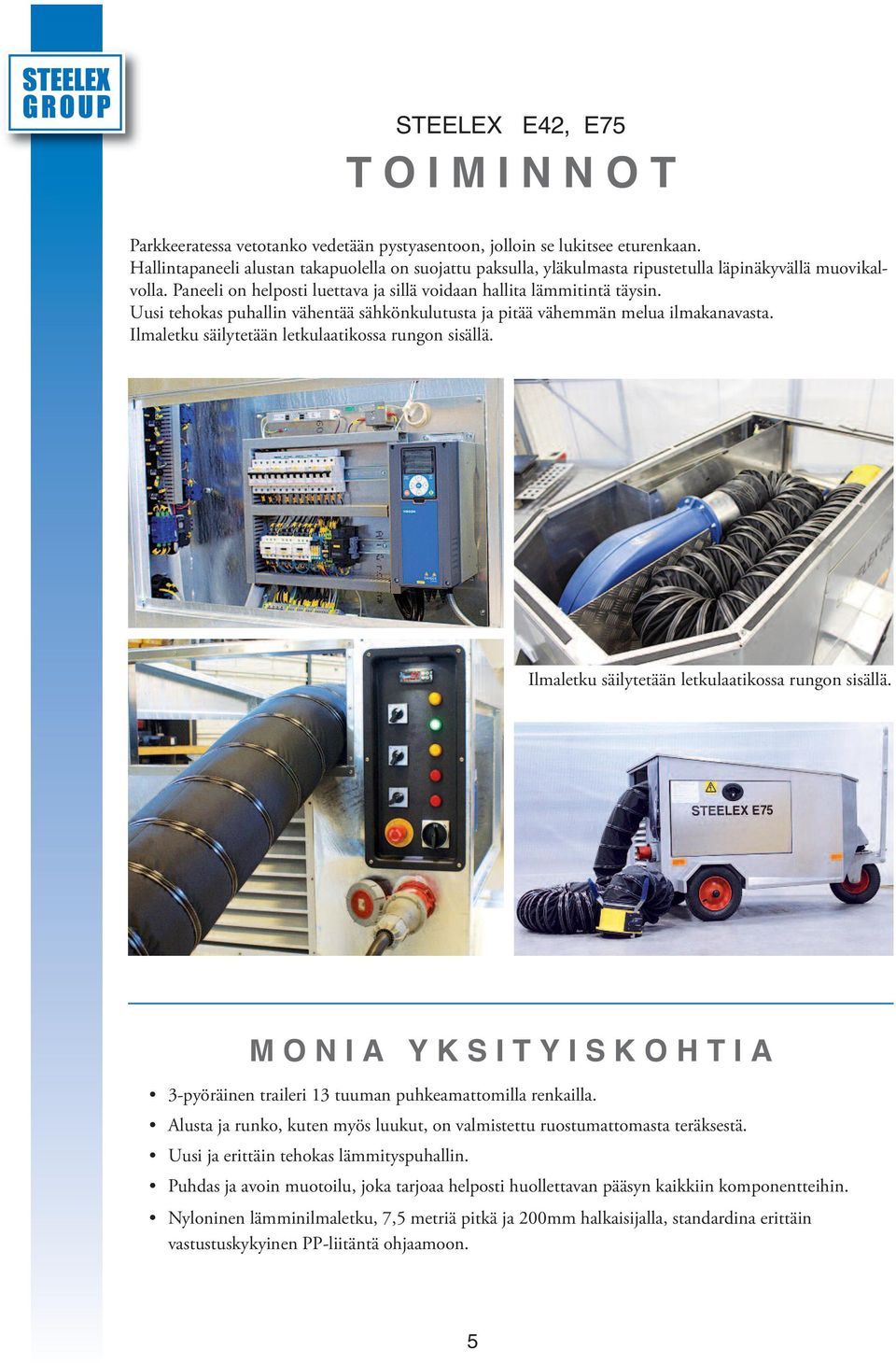

5 STEELEX E42, E75 T O I M I N N O T Parkkeeratessa vetotanko vedetään pystyasentoon, jolloin se lukitsee eturenkaan. Hallintapaneeli alustan takapuolella on suojattu paksulla, yläkulmasta ripustetulla läpinäkyvällä muovikalvolla. Paneeli on helposti luettava ja sillä voidaan hallita lämmitintä täysin. Uusi tehokas puhallin vähentää sähkönkulutusta ja pitää vähemmän melua ilmakanavasta. Ilmaletku säilytetään letkulaatikossa rungon sisällä. Ilmaletku säilytetään letkulaatikossa rungon sisällä. M O N I A Y K S I T Y I S K O H T I A 3-pyöräinen traileri 13 tuuman puhkeamattomilla renkailla. Alusta ja runko, kuten myös luukut, on valmistettu ruostumattomasta teräksestä. Uusi ja erittäin tehokas lämmityspuhallin. Puhdas ja avoin muotoilu, joka tarjoaa helposti huollettavan pääsyn kaikkiin komponentteihin. Nyloninen lämminilmaletku, 7,5 metriä pitkä ja 200mm halkaisijalla, standardina erittäin vastustuskykyinen PP-liitäntä ohjaamoon. 5

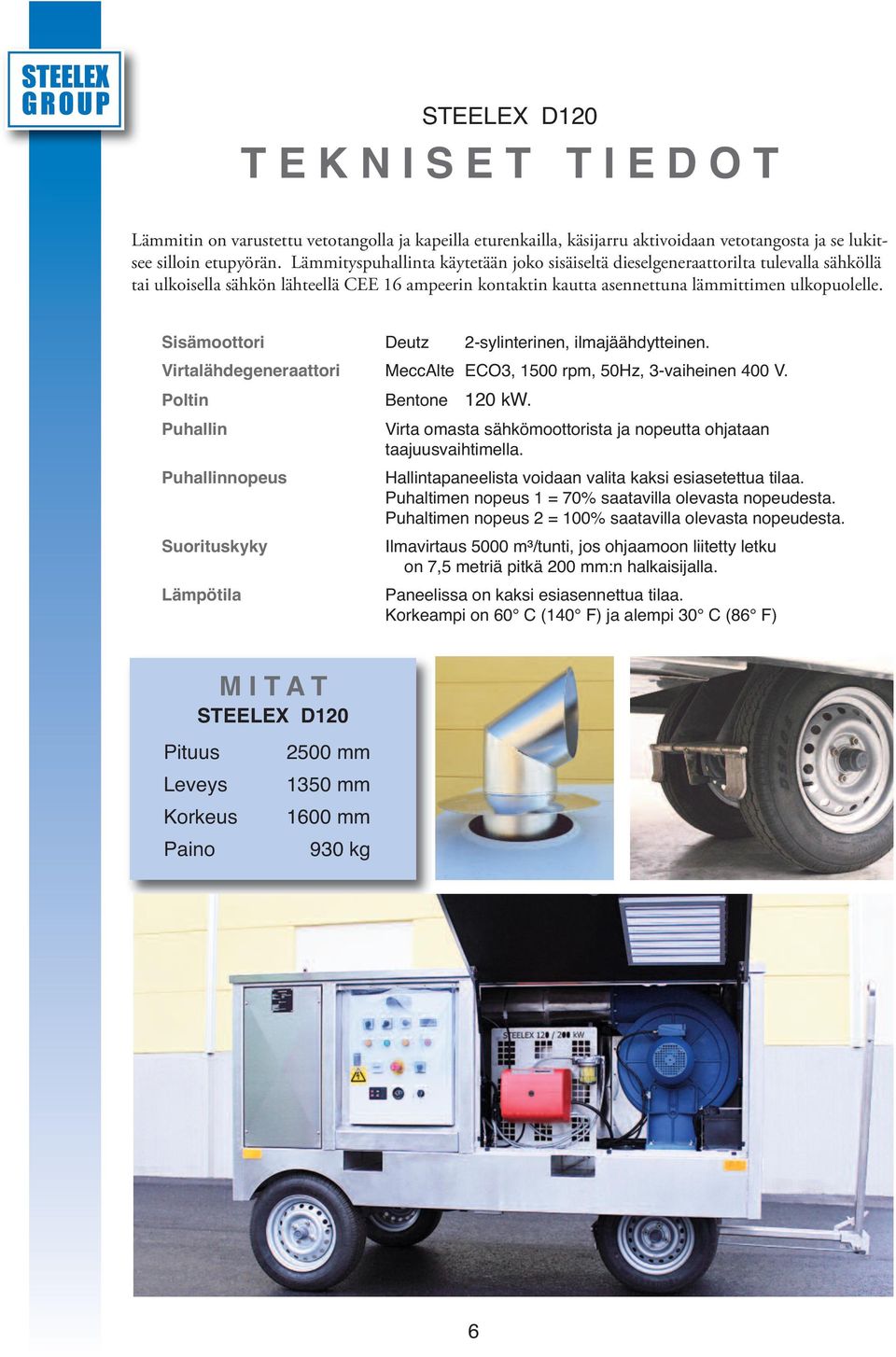

6 STEELEX D120 T E K N I S E T T I E D O T Lämmitin on varustettu vetotangolla ja kapeilla eturenkailla, käsijarru aktivoidaan vetotangosta ja se lukitsee silloin etupyörän. Lämmityspuhallinta käytetään joko sisäiseltä dieselgeneraattorilta tulevalla sähköllä tai ulkoisella sähkön lähteellä CEE 16 ampeerin kontaktin kautta asennettuna lämmittimen ulkopuolelle. Sisämoottori Deutz 2-sylinterinen, ilmajäähdytteinen. Virtalähdegeneraattori MeccAlte ECO3, 1500 rpm, 50Hz, 3-vaiheinen 400 V. Poltin Bentone 120 kw. Puhallin Virta omasta sähkömoottorista ja nopeutta ohjataan taajuusvaihtimella. Puhallinnopeus Hallintapaneelista voidaan valita kaksi esiasetettua tilaa. Puhaltimen nopeus 1 = 70% saatavilla olevasta nopeudesta. Puhaltimen nopeus 2 = 100% saatavilla olevasta nopeudesta. Suorituskyky Ilmavirtaus 5000 m³/tunti, jos ohjaamoon liitetty letku on 7,5 metriä pitkä 200 mm:n halkaisijalla. Lämpötila Paneelissa on kaksi esiasennettua tilaa. Korkeampi on 60 C (140 F) ja alempi 30 C (86 F) M I T A T STEELEX D120 Pituus Leveys Korkeus Paino 2500 mm 1350 mm 1600 mm 930 kg 6

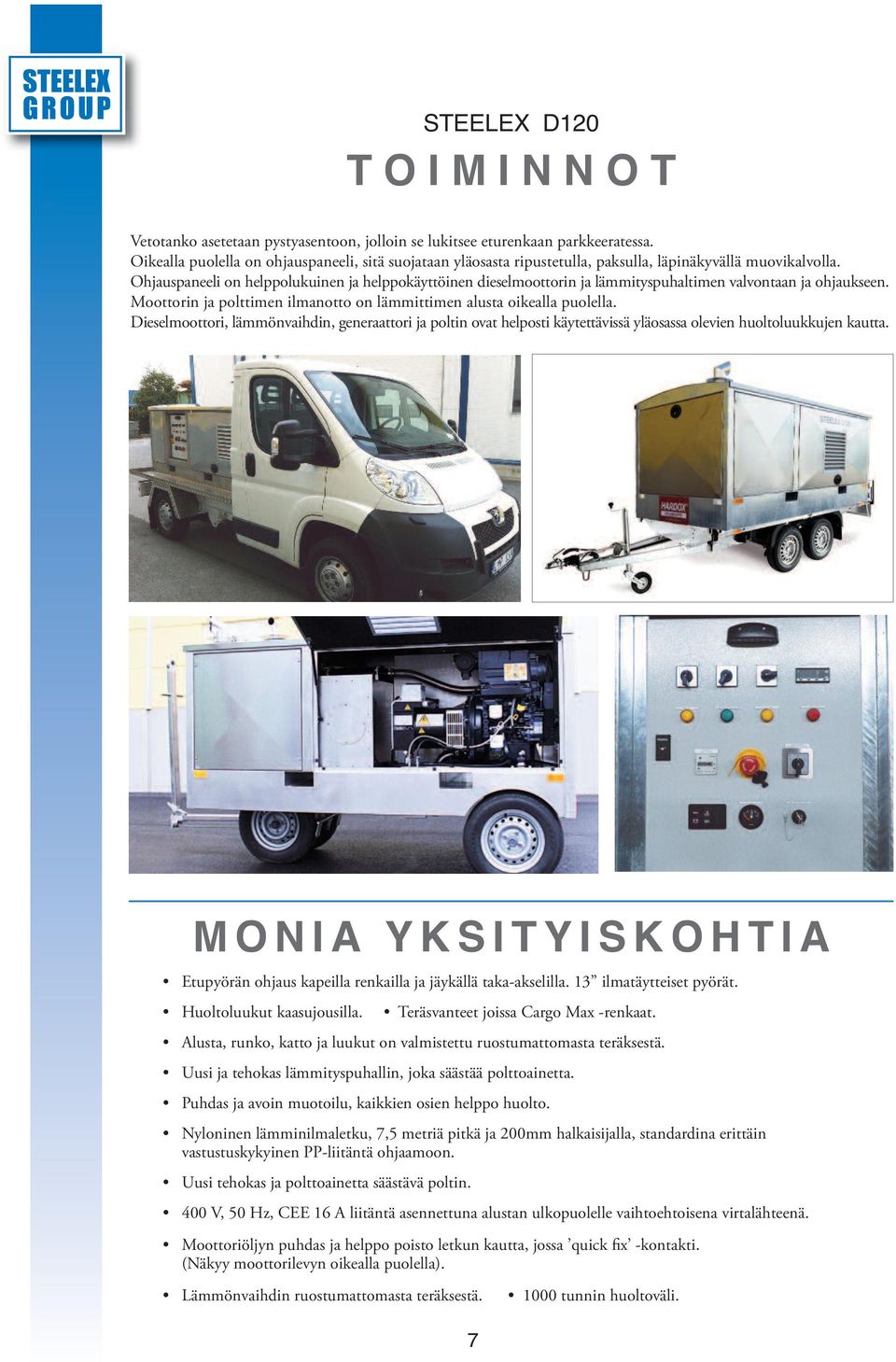

7 STEELEX D120 T O I M I N N O T Vetotanko asetetaan pystyasentoon, jolloin se lukitsee eturenkaan parkkeeratessa. Oikealla puolella on ohjauspaneeli, sitä suojataan yläosasta ripustetulla, paksulla, läpinäkyvällä muovikalvolla. Ohjauspaneeli on helppolukuinen ja helppokäyttöinen dieselmoottorin ja lämmityspuhaltimen valvontaan ja ohjaukseen. Moottorin ja polttimen ilmanotto on lämmittimen alusta oikealla puolella. Dieselmoottori, lämmönvaihdin, generaattori ja poltin ovat helposti käytettävissä yläosassa olevien huoltoluukkujen kautta. M O N I A Y K S I T Y I S K O H T I A Etupyörän ohjaus kapeilla renkailla ja jäykällä taka-akselilla. 13 ilmatäytteiset pyörät. Huoltoluukut kaasujousilla. Teräsvanteet joissa Cargo Max -renkaat. Alusta, runko, katto ja luukut on valmistettu ruostumattomasta teräksestä. Uusi ja tehokas lämmityspuhallin, joka säästää polttoainetta. Puhdas ja avoin muotoilu, kaikkien osien helppo huolto. Nyloninen lämminilmaletku, 7,5 metriä pitkä ja 200mm halkaisijalla, standardina erittäin vastustuskykyinen PP-liitäntä ohjaamoon. Uusi tehokas ja polttoainetta säästävä poltin. 400 V, 50 Hz, CEE 16 A liitäntä asennettuna alustan ulkopuolelle vaihtoehtoisena virtalähteenä. Moottoriöljyn puhdas ja helppo poisto letkun kautta, jossa quick fix -kontakti. (Näkyy moottorilevyn oikealla puolella). Lämmönvaihdin ruostumattomasta teräksestä tunnin huoltoväli.

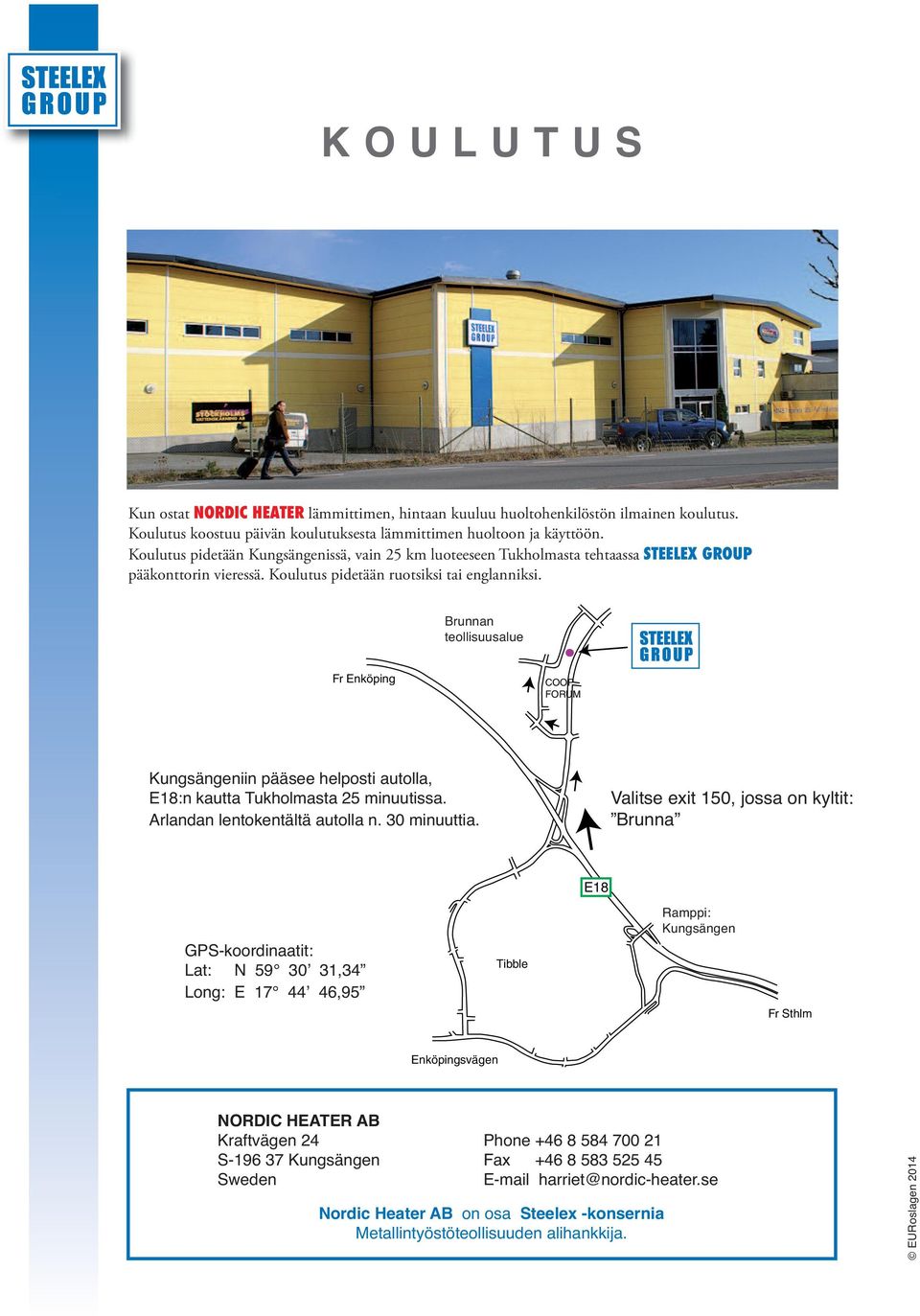

8 K O U L U T U S Kun ostat NORDIC HEATER lämmittimen, hintaan kuuluu huoltohenkilöstön ilmainen koulutus. Koulutus koostuu päivän koulutuksesta lämmittimen huoltoon ja käyttöön. Koulutus pidetään Kungsängenissä, vain 25 km luoteeseen Tukholmasta tehtaassa STEELEX GROUP pääkonttorin vieressä. Koulutus pidetään ruotsiksi tai englanniksi. Brunnan Brunna teollisuusalue Industriområde STOCKHOLMS VATTENSKÄRNING AB Fr Enköping COOP FORUM Kungsängeniin pääsee helposti autolla, E18:n kautta Tukholmasta 25 minuutissa. Arlandan lentokentältä autolla n. 30 minuuttia. Valitse exit 150, jossa on kyltit: Brunna Tag avfart: Kungsängen, Brunna E18 GPS-koordinaatit: Lat: N 59 30ʼ 31,34 Long: E 17 44ʼ 46,95 Tibble Ramppi: Avfart: Kungsängen Kungsängen Fr Sthlm Enköpingsvägen NORDIC HEATER AB Kraftvägen 24 Phone S Kungsängen Fax Sweden harriet@nordic-heater.se Nordic Heater AB on osa Steelex -konsernia Metallintyöstöteollisuuden alihankkija. EURoslagen 2014
